AS18GN3ERA - Climatisation HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation split
Marque	Haier
Modèle	AS18GN3ERA
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilation, Auto
Capacité de refroidissement	18 000 BTU/h (estimation)
Capacité de chauffage	18 000 BTU/h (estimation)
Réfrigérant	R410A
Télécommande	Oui, avec piles R-03
Vitesse de ventilation	Auto, Bas, Moy, Haut
Fonction veille	Oui, ajuste la température pendant le sommeil
Fonction puissance	Oui, pour refroidissement ou chauffage rapide
Fonction silencieux	Oui, pour un fonctionnement plus silencieux
Minuterie	Marche/Arrêt programmable jusqu'à 24h
Balayage vertical	Oui, via télécommande (Swing)
Balayage horizontal	Manuel (pales verticales)
Filtre à air	Lavable, nettoyage recommandé tous les 15 jours
Filtre de purification d'air	Photocatalytique et antibactérien
Alimentation	220-240 V / 50 Hz (estimation)
Plage de température ambiante (refroidissement)	Intérieur : 21-32°C ; Extérieur : 18-46°C
Plage de température ambiante (chauffage)	Intérieur : 15-27°C ; Extérieur : -7 à 24°C
Codes d'erreur	E1 (capteur pièce), E2 (capteur échangeur), E4 (EEPROM), E7 (communication), E14 (moteur interne)
Sécurité	Arrêt automatique, protection contre les fuites, disjoncteur recommandé
Conformité	CE, RoHS, DEEE

FOIRE AUX QUESTIONS - AS18GN3ERA HAIER

Comment nettoyer le filtre à air ?

Ouvrez la grille d'entrée d'air en la soulevant. Retirez le filtre en poussant l'onglet central vers le haut. Nettoyez-le avec un aspirateur ou lavez-le à l'eau claire. Laissez sécher complètement à l'ombre avant de le remettre en place, en veillant à ce que l'indication "FACE" soit visible.

Que faire si l'appareil ne refroidit pas ?

Vérifiez que le filtre à air n'est pas encrassé (nettoyez-le si nécessaire). Assurez-vous qu'aucun obstacle ne bloque les entrées/sorties d'air. Contrôlez la température réglée et vérifiez que les portes et fenêtres sont fermées. Si le problème persiste, consultez le tableau des codes d'erreur.

Comment utiliser la fonction veille ?

Appuyez sur le bouton EXTRA FUNCTION jusqu'à ce que l'icône veille clignote, puis validez avec CONFIRM CANCEL. En mode refroidissement, la température augmente de 1°C après 1 heure puis encore 1°C après une autre heure. En mode chauffage, elle diminue de 2°C par heure pendant 2 heures, puis augmente de 1°C après 3 heures. L'appareil s'arrête au bout de 6 à 8 heures.

Que signifient les codes d'erreur E1, E2, E4, E7, E14 ?

E1 : panne du capteur de température ambiante. E2 : défaillance du capteur d'échangeur de chaleur. E4 : erreur EEPROM de l'unité intérieure. E7 : défaut de communication entre unités intérieure et extérieure. E14 : dysfonctionnement du moteur de ventilation interne. Contactez un professionnel pour le diagnostic.

Comment régler la minuterie ?

Appuyez sur MINUTERIE pour sélectionner le mode (marche, arrêt ou marche-arrêt). Utilisez les boutons ▼ pour régler l'heure (par pas de 0,5 h pour les 12 premières heures, puis par 1 h jusqu'à 24 h). Confirmez avec CONFIRM CANCEL. Pour annuler, appuyez plusieurs fois sur MINUTERIE jusqu'à effacer l'affichage.

Comment utiliser la fonction puissance ?

Appuyez sur le bouton EXTRA FUNCTION pour accéder aux options supplémentaires. Lorsque l'icône puissance clignote, appuyez sur CONFIRM CANCEL pour l'activer. Cela permet un refroidissement ou chauffage rapide. Pour désactiver, répétez la même procédure.

Comment installer les piles de la télécommande ?

Retirez le couvercle du compartiment à piles. Insérez deux piles R-03 en respectant les polarités (+/-). Remettez le couvercle. Si la télécommande ne fonctionne pas, retirez les piles et réinsérez-les après quelques minutes. Utilisez le bouton de réinitialisation si nécessaire.

Que faire si l'appareil fait du bruit ?

Un bruit de gargouillement ou de bruissement est normal : il est dû à la circulation du réfrigérant. Un craquement peut provenir de la dilatation thermique. Si le bruit du ventilateur est fort, vérifiez la propreté du filtre à air. Si le bruit persiste, consultez un professionnel.

Comment utiliser le mode déshumidification (SEC) ?

Appuyez sur le bouton SEC de la télécommande. En mode SEC, l'appareil fonctionne à vitesse basse de manière intermittente. La température ne peut pas être réglée ; elle s'ajuste automatiquement. La vitesse de ventilation est fixe, quel que soit le réglage.

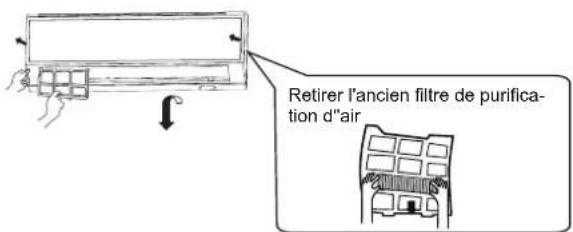

Comment remplacer le filtre de purification d'air ?

Ouvrez la grille d'entrée d'air. Retirez le filtre à air standard. Remplacez le filtre de purification (photocatalytique ou antibactérien) en orientant correctement les faces. Remettez le filtre à air et fermez la grille. Le filtre photocatalytique doit être exposé au soleil tous les 6 mois ; le filtre antibactérien se nettoie avec un aspirateur.

MODE D'EMPLOI AS18GN3ERA HAIER

Entrée d'air Filtre de purification d'air (à l'intérieur) Grille d'entrée d'air Sortie d'air Pales verticales (réglage des souff- fles d'air gauche et droit) Sélecteur d'urgence Vole t horizontal (réglage haut et bas du souffle d'air. Ne pas régler manuellement) Panneau d'affichage

Selon l'article réel acheté l'image ci-dessus est seulement pour référence.

Panneau d'affichage

MARCHE/ARRÊT Affichage MINUTERIE MARCHE-ARRÊT Affichage VEILLE

① Orifice du récepteur de signal
② Affichage MARCHE-ARRÊT
③ Affichage de la température ambiante

Après réception du signal de la télécommande, affiche la température réglée ; le reste du temps, c'est la température de la pièce qui est affichée. Cette température n'est donnée qu'à titre de référence.

Remarque sur la reprise après panne d'électricité :

Appuyez sur le bouton veille dix fois dans les cinq secondes et accédez à la fonction après avoir entendu les quatre bips. Appuyez sur le bouton veille dix fois dans les cinq secondes et quittez cette fonction après avoir entendu les quatre bips.

Affiche REFROIDISSEMENT/ CHAUFFAGE/SEC/AUTO

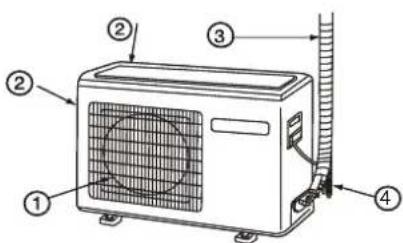

Unité extérieure

Selon l'article réel acheté l'image ci-dessus est seulement pour référence.

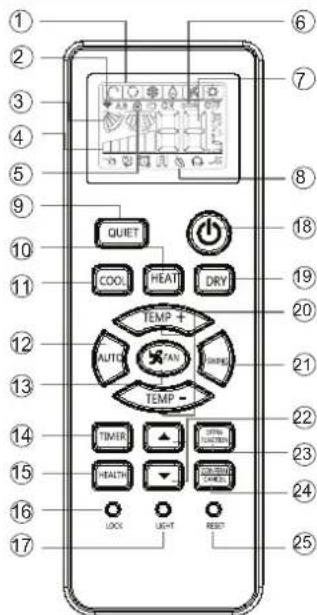

Télécommande

1. Affichage Mode


2. Affichage d'envoi de signal

3. Affichage POSITION
4. Affichage VITESSE DE VENTILATION

1. Affichage VERROUILLAGE
2. Affichage MINUTERIE ARRÊT Affichage MINUTERIE MARCHE
3. Affichage TEMP

La fonction Santé n'est pas disponible pour certaines unités.

Installation des piles

1 Enlever le couvercle du compartiment à pile,
2 Placer les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre) ;
3 Veillez à bien respecter les polarités " + "/"- lorsque vous mettez les piles ;

4 Installer les piles, puis replacer le couvercle.

Remarque

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 mètres, sans obstacle.
• Si une lampe fluorescente de type allumage électronique, une lampe fluorescente à permutation ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité intérieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Merci de remplacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis remettez-les en place après quelques minutes.

Astuce :

En cas de non utilisation durant une longue période, retirer les piles. Si quelque chose reste affiché après le retrait des piles, appuyer simplement sur la touche de réinitialisation.

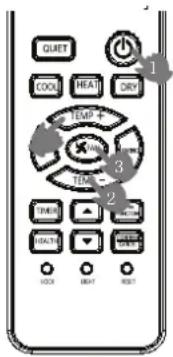

Opération de base

Télécommande

GRET COOL HEAT DRY TEMP + X TEMP 2 3 2 HEATR HEATR LOCK LIGHT REST

1. Démarrage de l'unité

Appuyez sur MARCHE/ARRÊT sur la télécommande, l'unité démarre.

1. Sélectionner le mode d'utilisation.

Bouton REFROIDISSEMENT : Mode Refroidissement

Bouton CHAUFFAGE : Mode Chauffage

Bouton SEC : Mode Déshumidification

1. Sélectionner le réglage de température

Appuyez sur le bouton TEMP+ / TEMP-

TEMP+ À chaque pression du bouton, le paramètre de température augmente de 1°C ; appuyez sur le bouton sans le relâcher pour augmenter rapidement cette valeur.

TEMP— À chaque pression du bouton, le paramètre de température baisse de 1°C ; appuyez sur le bouton sans le relâcher pour réduire rapidement cette valeur.

Sélectionner la température désirée.

1. Sélection de la vitesse de ventilation

Appuyez sur le bouton VENTILATEUR. Pour chaque vitesse, la vitesse de ventilation

change de la façon suivante :

Télécommande :

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

Mode de fonctionnement :	Télécommande	Remarque
AUTO		En mode de fonctionnement auto, le climatiseur sélectionne automatiquement le mode de fonctionnement Refroidissement ou Chauffage en fonction de la température de la pièce. Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
REFROI-DISSE-MENT
SEC		En mode SEC, lorsque la température de la pièce est inférieure de 2°C à la température de réglage, l'appareil fonctionne de façon intermittente à vitesse LENTE, quel que soit le réglage de VENTILATION.
CHAUF-FAGE		En mode CHAUFFAGE, l'air chaud souffie pendant une courte période de temps en raison de la fonction de prévention du tirage de froid. Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce. Lorsque l'on passe d'une unité intérieure à deux unité ou plus, l'unité en mode ARRET n'enverra pas de souffie d'air pendant les 7 premières minutes, et il se peut que la température affichée soit différente de la température réelle.
VENTILA-TION		En mode de fonctionnement VENTILATION, l'appareil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUFFAGE, mais fonctionnera seulement en mode VENTILATION ; AUTO n'est pas disponible lorsque le mode VENTIL- LATION est sélectionné. Et le réglage température est désactivé. En mode VENTILATION, le fonctionnement veille n'est pas disponible.

nement de test

-noit

Fonctionnement d'urgence :

• Utilisez cette fonction uniquement lorsque la télécommande est en panne ou a été perdue ; en mode de fonctionnement d'urgence, le climatiseur peut fonctionner pendant un moment.
• Lorsque l'on appuie sur le le commutateur du fonctionnement, un bip sonore est émis, indiquant le démarrage de cette fonction..
• Lorsque l'unité est mise sous tension pour la première fois et que la fonction d'urgence est lancée, l'unité fonctionne automatiquement dans les modes suivants :

Température de la pièce	Température fixée	Mode minuterie	Vitesse de ventilation	Mode de fonctionnement
Au-dessus de 23°C	26°C	Non	AUTO	REFROIDIS-SEMENT
En-dessous de 23°C	23°C	Non	AUTO	CHAUF-FAGE

- Il est impossible de régler la température et la vitesse de ventilation. Il est aussi impossible de faire fonctionner l'unité en mode minuterie ou sec.

Fonction de test :

Le commutateur de la fonction de test est identique au commutateur d'urgence.

- Utiliser ce commutateur en mode test lorsque la température de la pièce est inférieure à 16°C, ne pas l'utiliser en fonctionnement normal.

- Maintenez enfoncé le bouton du fonctionnement de test pendant plus de 5 secondes. Une fois que vous avez entendu 2 fois le bip sonore, relâcher le bouton : la fonction de refroidissement démarre avec une vitesse "Haute" de circulation d'air.

- Dans ce mode, le moteur de ventilation qui se trouve dans l'unité intérieure tournera à grande vitesse.

- Utiliser ce commutateur en mode test lorsque la température de la pièce est inférieure à 16°C, ne pas l'utiliser en fonctionnement normal. - Maintenez enfoncé le bouton du fonctionnement de test pendant plus de 5 secondes. Une fois que vous avez entendu 2 fois le bip sonore, relâcher le bouton : la fonction de refroidissement démarre avec une vitesse "Haute" de circulation d'air. - Dans ce mode, le moteur de ventilation qui se trouve dans l'unité intérieure tournera à grande vitesse.

Réglage de l'orientation du souffle d'air

1. Déflecteur vertical		Télécommande
		REFROIDISSEMENTICES-LUMIDIFICATIONAUTO (Etat initia):CHAUFFAGE(Etat initial):
	(Balayage auto)
		(Aucun mouvement)

1. Appuyez sur le bouton SWING . La position change comme suit: Pos. 4

Appuyez de nouveau sur le bouton ; le déflecteur vertical s'arrête sur la position actuelle et la fonction balayage est désactivée.

1. Appuyez sur le bouton [EXTRA FUNCTION] pour accéder aux options sup plémentaire: Pos.2 / Pos.3.

4 Réglage du flux d'air gauche et droit (manuel)

Déplacez la pale verticale d'un cran sur le climatiseur pour la direction gauche et droit en vous reportant à l'illustration.

Mises en garde :

• Lors d'un réglage manuel du volet, éteindre l'appareil.
• Lorsque l'humidité est élevée, de la condensation peut se former au niveau de la sortie d'air si tous les volets horizontaux sont réglés à gauche ou à droite.
• Il est recommandé de ne pas maintenir le volet horizontal en position abaissée durant une longue période en mode REFROI-DISSEMENT ou SEC, sinon de la condensation risque de se former.

Remarque :

Lorsque vous redémarrez après avoir éteint avec la télécommande, la télécommande mémorise automatiquement la position définie auparavant.

Utilisation

Fonction veille

Appuyez sur le bouton pour accéder aux options supplémentaire, lorsque vous faites basculer l'écran sur clignote. Puis appuyez sur CONFIRM CANCEL pour accéder à la fonction veille.

Mode de fonctionnement :

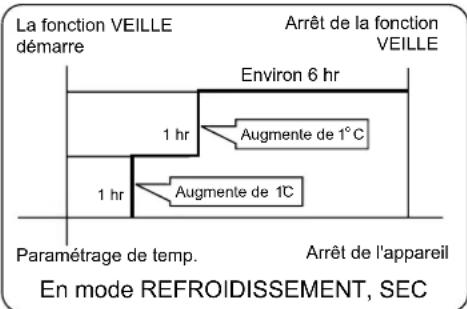

1. En mode REFROIDISSEMENT, SEC

Une heure après le démarrage du mode VEILLE, la température sera de 1°C plus élevée que le paramètre de température. Au bout d'une autre heure, la température augmente à nouveau de 1°C. L'appareil fonctionnera encore 6 heures puis s'arrêtera. La température est maintenue plus élevée que le paramètre de température afin que la température de la pièce ne soit pas trop basse durant le sommeil.

La fonction VEILLE démarre Arrêt de la fonction VEILLE Environ 6 hr 1 hr Augmente de 1°C 1 hr Augmente de 1C Paramétrage de temp. Arrêt de l'appareil En mode REFROIDISSEMENT, SEC

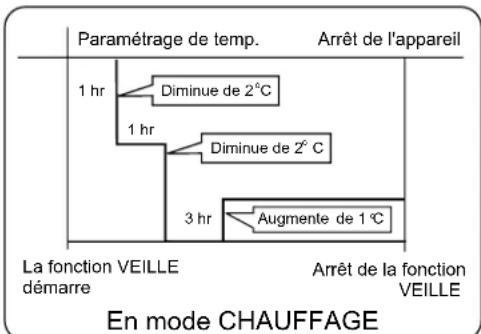

2. En mode CHAUFFAGE

Une heure après démarrage du mode VEILLE, la température sera de 2°C plus basse que le paramètre de température. Au bout d'une autre heure, la température descend à nouveau de 2°C. Au bout de 3 heures, le température augmente de 1°C. L'appareil fonctionnera encore 3 heures puis s'arrêtera. La température est maintenue plus basse que le paramètre de température afin que la température de la pièce ne soit pas trop élevée durant le sommeil

Paramétrage de temp. Arrêt de l'appareil 1 hr Diminue de 2°C 1 hr Diminue de 2°C 3 hr Augmente de 1°C La fonction VEILLE démarre Arrêt de la fonction VEILLE En mode CHAUFFAGE

3. En mode AUTO

L'appareil fonctionne dans le mode de veille correspondant adapté au mode de fonctionnement sélectionné automatiquement.

4. En mode VENTILATION

Pas de fonction de VEILLE.

5. Paramètre le changement de vitesse de ventilation durant le sommeil.

Si la vitesse de ventilation est élevée ou moyenne au moment de se coucher, régler afin de réduire la vitesse de ventilation pendant le sommeil.

Aucun changement si le souffle est faible.

Remarque

Lorsque la fonction MINUTERIE est activée, la fonction de veille ne peut pas être activée. Une fois la fonction de veille activée, si l'utilisateur réinitialise la fonction MINUTERIE, la fonction de veille est désactivée et l'appareil revient à l'état de minutage.

■ Fonctionnement PUISSANCE/DOUX.

(1) Fonctionnement PUISSANCE

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction. Appuyez sur le bouton EXTRA FUNCTION pour accéder aux options supplémentaires, lorsque vous faites basculer l'écran sur clignote, puis appuyez sur préduer accéder à la fonction puissance. Pour désactiver cette fonction, veuillez accéder à nouveau aux options supplémentaires pour annuler la fonction puissance.

(2) Fonctionnement SILENCIEUX

Utilisez cette fonction lorsque vous avez besoin de silence pour lire ou vous reposer.

Appuyez sur le bouton SILENCIEUX, la télécommande affiche puis activez la fonction silencieux. Appuyez de nouveau sur ce bouton SILENCIEUX pour désactiver la fonction silencieux.

Remarque :

Pendant le fonctionnement PUISSANCE, en mode CHAUFFAGE ou REFROIDISSEMENT,

la distribution de la température dans la pièce ne sera pas homogène.

Une fonctionnement SILENCE sur une période prolongée permettra d'avoir ni trop

froid ni trop chaud.

Utilisation

Utilisation de la minuterie Marche/Arrêt.

1. Une fois l'appareil démarré, sélectionner le mode de fonctionnement désiré :
2. Appuyer sur le bouton MINUTERIE pour changer le mode de MINUTERIE. À chaque pression du bouton, l'affichage change de la façon suivante :

Télécommande :

Sélectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRÊT ou MINUTERIE MARCHE-ARRÊT). "d'ou" "olignotera.

1. Appuyez sur le bouton ▼ pour régler l'heure.

A chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heure pour les 12 premières heures, puis d'1 heure.
À chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heure pour les 12 premières heures, puis d'1 heure.

Le réglage peut se faire sur 24 heures.

1. Confirmer le réglage de l'heure

Après avoir réglé l'heure, appuyez sur le bouton cèu confirmez l'heure. Le bouton MARCHE ou ARRÊT s'arrête alors de clignoter.

1. Annuler le réglage de l'heure

Appuyez plusieurs fois sur le bouton minuterie jusqu'à ce que l'affichage de l'heure soit effacé.

Astuces :

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

Selon les horaires de MINUTERIE MARCHE ou MNUTERIE ARRÊT, Marche-Arrêt ou Arrêt-Marche se produira.

Fonction Souffle d'air sain

1. Appuyez sur pour démarrer

Réglage de conditions de travail confortables.

1. Activation de la fonction souffle d'air sain

Appuyez sur le bouton EXTRA FUNCTION pour accéder aux options supplémentaires. Continuez à appuyer sur ce bouton et les volets se déplaceront sur l'une des trois positions prédéfinies ; choisissez la position que vous voulez, puis appuyez sur le bouton CONFIRM CANCEL pour confirmer.

1. Pour désactiver la fonction souffle d'air sain, appuyez sur le bouton pour accéder aux options supplémentaires.

Continuez à appuyer sur ce bouton et les volets se déplaceront sur l'une des trois positions prédéfinies ; appuyez de nouveau sur le bouton CONIRM CANCEL pour désactiver.

Remarque : Ne dirigez pas directement les volets à la main. Sinon, la grille ne pourra pas fonctionnement correctement. Si la grille ne ne fonctionne pas correctement, à l'aide de la commande, arrêtez une minute puis redémarrez.

Remarque :

1. Lorsque vous avez activé la fonction souffle d'air sain, la position de la grille est fixe.
2. Pour le chauffage, mieux vaut sélectionner le mode.
3. Pour le refroidissement, mieux vaut sélectionner le mode
4. En modes refroidissement et sec, l'utilisation du climatiseur pendant une durée prolongée alors que l'air est humide provoque la formation de gouttes d'eau au niveau de la grille.

CONFORMITÉ DES MODÈLES À LA LÉGISLATION EUROPÉENNE

CE

Tous les appareils sont conformes aux directives Européennes suivantes :

• Directive basse tension 73/23/CEE
• Directive basse tension 2006/95/CE
• Compatibilité électro-magnétique 89/336/CEE
• Compatibilité électro-magnétique 2004/108/CE ROHS

Les appareils répondent aux exigences de la directive 2002/95/CEE du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS). DEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

CONDITIONS D'ÉLIMINATION

L'appareil de climatisation est marqué de ce symbole. Cela signifie que les produits électriques et électroniques ne doivent pas être mêlés aux déchets ménagers non-triés. Ne pas tenter de démonter le système par soi-même : le démontage du système de climatisation, le traitement du liquide

réfrigérant, de l'huile et d'autres pièces doit être effectué par un installateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récupération. S'assurer que le produit est mis au rebut de façon correcte permet d'aider à éviter des conséquences potentiellement négatives sur l'environnement et la santé humaine. Merci de contacter l'installateur ou les autorités locales pour plus d'informations. Les piles doivent être enlevées de la télécommande et faire l'objet d'une mise au rebut distincte conformément à la législation locale et nationale.

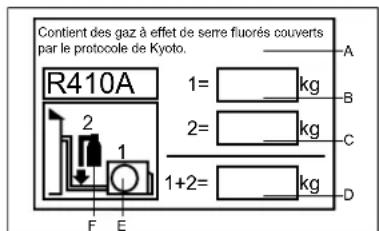

INFORMATIONS IMPORTANTES CONCER NANT LE LIQUIDE RÉFRIGÉRANT UTILISÉ

Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. R410A 1= kg 2= kg 1+2= kg F E A B C D

Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas ventiler à l'air.

Type de réfrigérant : R410A

Valeur GWP* : 1975

GWP = global warming potential - potentiel de réchauffement de la planète.

Merci de remplir à l'encre indélébile

• 1 La charge de réfrigérant usine de l'appareil
- 2 la quantité supplémentaire de réfrigérant chargée sur place et
• 1+2 la charge totale de réfrigérant.

sur l'étiquette de charge de réfrigérant fournie avec l'appareil.

L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur l'intérieur du couvercle de valeur d'arrêt).

A Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto.

B Charge de réfrigérant standard de l'unité : voir sur la plaque signalétique de l'unité

C Quantité supplémentaire de réfrigérant chargée sur place

D Charge totale de réfrigérant

E Unité extérieure

F Cylindre réfrigérant et collecteur de chargement

Installation de l'unité intérieure

Outillage requis pour l'installation

• Clé
• Pince
• Scie à métaux
• Perceuse
• Clé à ergot (17,19 et 26 mm)

• Détecteur de fuite de gaz ou solution à base d'eau savonneuse

• Clé dynamométrique (17 mm, 22 mm, 26 mm)

• Coupe-tube
• Outil d'évasement
• Couteau
• Rubans à mesurer
• Alésoir

Sélection de l'emplacement pour l'installation

• L'emplacement doit être solide, sans vibrations, et offrir un support suffisant pour l'unité.
• L'emplacement ne doit pas être affecté par de la chaleur ou de la vapeur générées dans les environs et doit garantir que l'entrée et la sortie de l'unité ne seront pas gênées.
• L'emplacement doit permettre une vidange facile avec la tuyauterie connectée à l'unité extérieure.
• L'emplacement doit permettre de répartir l'air froid dans toute la pièce.
• L'emplacement doit disposer d'une prise d'alimentation avec suffisamment d'espace autour.
• Sélectionnez un emplacement à une distance d'au moins un mètre par rapport aux postes de télévision, radio, appareils sans fil et lampes fluorescentes.

• En cas de fixation de la télécommande sur un mur, sélectionnez l'emplacement de sorte que l'unité intérieure puisse recevoir les signaux lorsque les lampes fluorescentes sont allumées dans la pièce.

• Avant de brancher la fiche dans la prise, il faut absolument vérifier la tension.

• La source d'alimentation correspond aux informations sur la plaque signalétique.
• Installez un circuit d'alimentation auxiliaire exclusive.
• Une prise doit être installée de manière à ce que le câble d'alimentation puisse être branché facilement. Ne pas prolonger le câble en le coupant.

Accessoires

Télécommande (1)	Tuyau de vidange (1)
Batterie sèche R-03 (2)	Capuchon en plastique (4)Vis ∅4X25 (4)
Plaque de fixation (1) Filtre purif	cateur d'air (optionnel) (1)

Sélection du tuyau

POUR 07K 09K 12K	Tuyau à liquide ∅	6,35x0,8 mm
	Tuyau à gaz ∅ 9	52x0,8 mm
POUR 18K	Tuyau à liquide ∅	6,35x0,8 mm
	Tuyau à gaz ∅ 12	7x0,8 mm
POUR 24K	Tuyau à liquide ∅	9,52x0,8 mm
	Tuyau à gaz ∅ 15	88x1,0 mm

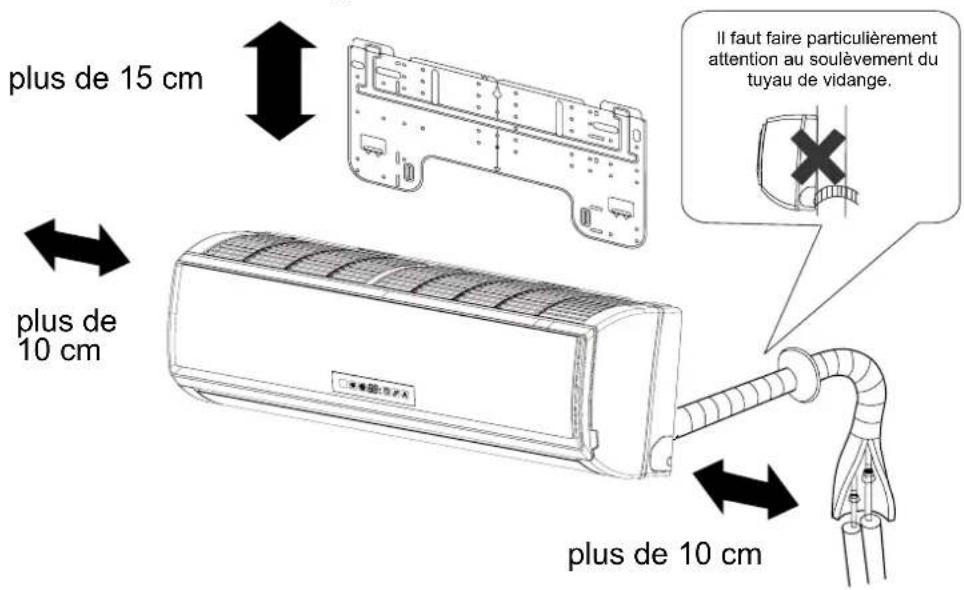

Schéma d'installation des unités intérieures

Les modèles utilisent le réfrigérant R410A sans HFC

plus de 15 cm plus de 10 cm plus de 10 cm Il faut faire particulièrement attention au soulèvement du tuyau de vidange. plus de 10 cm

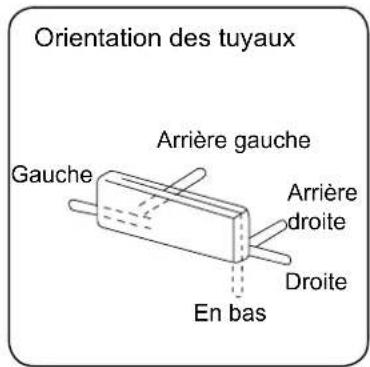

Orientation des tuyaux Gauche Arrière gauche Arrière droite Droite En bas

La distance entre l'unité intérieure et le sol doit être supérieure à 2 m.

L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particularités du modèle acheté.

Installation de l'unité intérieure

1 Installation de la plaque de fixation et positionnement du trou dans le mur

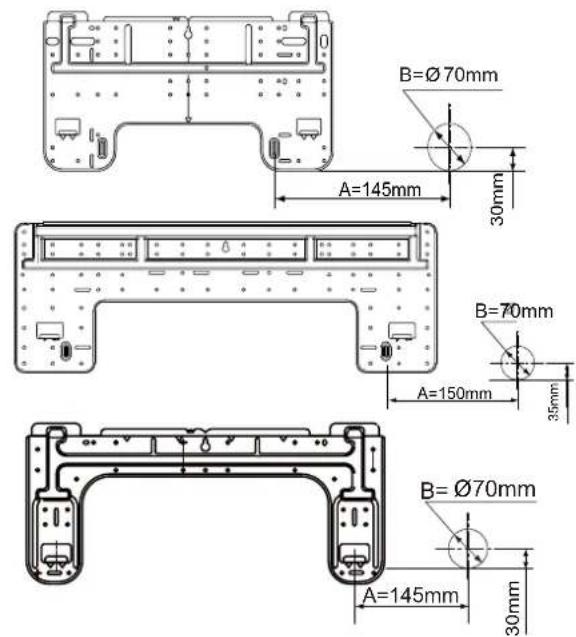

Lorsque la plate de montage est fixée en premier

1. Exécutez une mise à niveau correcte de la plaque à fixer contre le mur en fonction des piliers ou des linteaux autour, puis attachez la plaque temporairement avec un clou en acier.
2. Assurez-vous à nouveau que le niveau de la plaque est approprié en suspendant un fil avec un poids sur le bord supérieur, au centre de la plaque, puis fixez solidement la plaque avec le clou en acier.
3. Repérez le trou A dans le mur avec un ruban à mesurer

Lorsque la plaque de fixation est installée sur une barre latérale ou un linteau

• Installer une barre de fixation (vendue séparément) à la barre latérale et au linteau, puis serrez la plaque à la barre de fixation fixe.
• Pour l'emplacement de l'orifice mural, veuillez vous reporter à la section précédente « Lorsque la plaque de montage est fixée en premier ».

2 Faire un trou dans le mur et installer le cache-trou de tuyauterie

• Percez un orifice de 70 mm de diamètre, descendant légèrement en direction de la face extérieure du mur.
• Installez le cache trou de tuyauterie et scellez avec du mastic après l'installation

Trou dans le mur Ø 70mm Côté intérieur Côté extérieur

(Section du trou dans le mur) Ⓖ Tuyau pour le trou de tuyauterie

3 Installation de l'unité intérieure

Schéma de la tuyauterie

[Tuyauterie arrière]

- Acheminez les tuyaux et le tuyau de vidange que vous fixez ensuite avec du ruban adhésif.

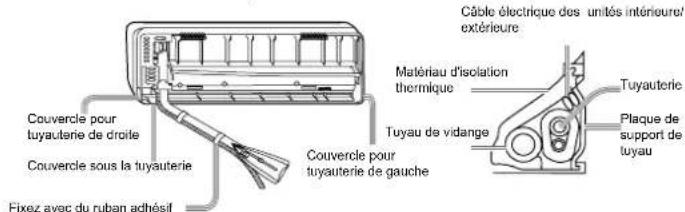

[Gauche · Tuyauterie arrière gauche]

• Dans le cas d'une tuyauterie à gauche, découpez, avec une pince, le couvercle pour la tuyauterie gauche.
• Pour une tuyauterie à l'arrière gauche, cintrez les tuyaux selon le sens de la tuyauterie jusqu'à la marque du trou pour une tuyauterie arrière-gauche qui est marquée sur les matériaux d'isolation thermique.
• Insérez le flexible d'évacuation dans l'encoche des matériaux d'isolation thermique de l'unité intérieure.
• Introduisez le câble électrique de l'unité intérieure/extérieure à partir de l'arrière de l'unité intérieure et faites-le ressortir par l'avant puis effectuez la connexion.
• Enduisez le joint évasé avec de l'huile réfrigérante et connectez les tuyaux. Recouvrez soigneusement la pièce de connexion avec des matériaux d'isolation thermique et fixez avec du ruban adhésif.

Couvercle pour tuyauterie de droile Couvercle sous la tuyauterie Fixez avec du ruban adhésif Couvercle pour tuyauterie de gauche Cable électrique des unités intérieure/ extérieure Matériau d'isolation thermique Tuyau de vidange Tuyauterie Plaque de support de tuyau

- Le câble des unités intérieures/extérieures et le tuyau de vidange doivent être fixés au tuyau de réfrigérant avec un ruban protecteur.

[Tuyauterie dans une autre direction]

• À l'aide d'une pince coupante, découpez le couvercle pour la tuyauterie en fonction de la direction de la tuyauterie et cintrez ensuite le tuyau selon la position du trou dans le mur. Lors du cintrage, prenez soin de ne pas écraser les tuyaux.
• Connectez au préalable le câble des unités intérieure/extérieure et recouvrez ensuite les câbles connectés avec l'isolation thermique.

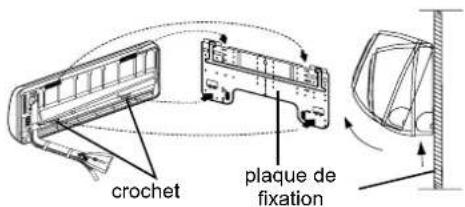

Fixation de l'unité intérieure

• Suspendez l'unité sur les encoches supérieures de la plaque de fixation. Déplacez l'unité d'un côté vers l'autre pour vérifier la fixation.
• Pour fixer le corps sur la plaque de fixation, soutenez le corps du dessous et posez-le à la perpendiculaire.

plaque de fixation

Déballage de l'unité intérieure

- Lorsque vous déballez l'unité intérieure, utilisez vos mains pour soulever le corps et le dégager du crochet, puis sortez la partie inférieure du corps légèrement vers l'extérieur et soulevez ensuite l'unité jusqu'au dégage-ment de la plaque de fixation.

crochet plaque de fixation

4 Connexion du câble des unités intérieure/extérieure

Dépose du cache-câble

- Enlevez le cache-borne en bas à droite de l'unité intérieure et séparez le couvercle du câblage en desserrant les vis.

Connexion du câble après l'installation de l'unité intérieure

1. Insérez le câble de l'extérieur de la pièce dans le côté gauche du trou dans le mur dans lequel se trouve le tuyau.
2. Tirez le câble sur le côté avant et connectez-le en formant une boucle.

Connexion du câble avant l'installation de l'unité intérieure

• Insérez le câble depuis l'arrière de l'unité, puis faites-le ressortir par l'avant.
• Desserrez les vis et enfoncez bien les extrémités du câble dans le bornier. Serrez les vis.
• Tirez légèrement sur le câble pour garantir qu'il a été correctement enfoncé et serré.
• Après avoir raccordé le câble, placez le cache-câble sur le câble connecté.

Unité intérieure

Vers l'unité extérieure

Remarque :

Lors de la connexion du câble, vérifiez soigneusement le numéro de la borne des unités intérieures et extérieures. Si le câblage est incorrect, le fonctionnement sera incorrect et entraînera des dommages.

Modèle	AS09GN3ERAAS12GN3ERAAS18GN3ERA
Câblage de connexion	≥ 4G0,75mm^2

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion est H05RN-F ou H07RN-F.
2. Si le fusible de la carte PC a grillé, remplacez-le avec un fusible de type T.3.15A/250VAC (unité intérieure).
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipolaire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.

5 Installation du bloc d'alimentation

• La source d'alimentation doit être utilisée exclusivement par le climatiseur.
• Si le climatiseur doit être installé dans un endroit humide, ajoutez un disjoncteur de fuite à la masse.
• Pour toute installation dans d'autres emplacements, placez le disjoncteur le plus loin possible.

6 Travail de coupe et d'évasement de la tuyauterie

• La coupe du tuyau doit être effectuée avec un coupe-tuyau. Vous devez nettoyer les bavures.
• Après avoir inséré l'écrou évasé, vous pouvez procéder au travail d'éva-sement.

	Outil d'évassement pour R410A	Outil d'évasement conventionnel
	Type à embrayage	type à embrayage (rigide)	Type à écrou à oreilles (Imperial)
A 0~0,5 mm 1,0~1,5 mm		1,5~2,0 mm

Matrice de l'outillage d'évasement

1. Coupez le tuyau


1. Nettoyez les bavures


2. Tuyau d'évasement

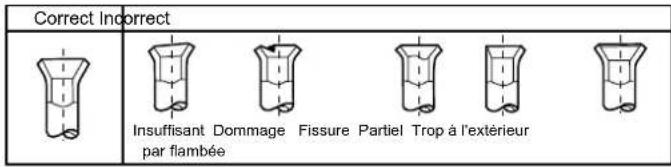

Correct Incorrect Insuffisant Dommage Fissure Partiel Trop à l'extérieur par flambée

7 Vidange

• Installez le tuyau de vidange de manière à ce que la pente soit descendante.
• Ne pas effectuer la vidange comme illustré ci-dessous.

Il est surélevé à mi-chemin.

L'extrémité est immergée dans l'eau.

Il ondule :

L'intervalle avec le sol est trop petit.

Il y a une odeur nauséabonde de la fosse

• Versez de l'eau dans le bac de vidange de l'unité intérieure et vérifiez que l'évacuation se fait bien vers l'extérieur.
• Si le tuyau de vidange est dans une pièce, veillez bien à utiliser une isolation thermique.

8 Vidange

Code d'identification	Description du problème	Analyse et diagnostic
E1	Panne du capteur de température de la pièce	Connexion défecteuse ;Thermistor défectueux ;Carte à circuits imprimés défectueuse ;
E2	Défaillance du capteur à échange de chaleur
E4	Erreur EEPROM de l'unité interne	Données EEPROM erronées ;EEPROM défectueuse ;Carte à circuits imprimés défectueuse ;
E7	Défaut de communication entre les unités intérieure et extérieure	Erreur de transmission du signal entre les unités intérieure et extérieure en raison d'une erreur de câblage ;Carte à circuits imprimés défectueuse ;
E14	Dysfonctionnement du moteur interne	Opération arrêtée en raison d'une rupture de câble dans le moteur de ventilation ;Opération arrêtée en raison d'une rupture de fils conducteurs du moteur de ventilation ;Erreur de détection suite à la défaillance de la carte à circuits imprimés de l'unité intérieure ;

9 Vérification de l'installation et test de fonctionnement

■ Expliquez le fonctionnement à vos clients en vous servant du manuel.

Vérification des composants pour le test de fonctionnement

□ Cochez les √ cases

□ Fuite de gaz dans le raccordement du tuyau ?
□ Isolation thermique du tuyau de connexion ?
□ Les câbles de raccordement des unités intérieures et extérieures sont-ils bien insérés dans le bornier ?
□ Le câble de connexion des unités intérieure et extérieure est-il correctement fixé ?

□ La vidange a-t-elle été effectuée correctement ?

□ Le fil de terre est-il correctement connecté ?

□ L'unité intérieure est-elle solidement fixée ?

□ La tension de la source d'alimentation est-elle conforme à la règlementation ?

□ Y a-t-il du bruit ?

□ La lampe s'allume-t-elle normalement ?

□ Les opérations de refroidissement et de chauffage (avec une pompe thermique) s'effectuent-elles normalement ?

□ Le régulateur de température de la pièce fonctionne-t-il normalement ?

Maintenance

Pour une utilisation intelligente du climatiseur

Paramétrage d'une température de pièce appropriée	Ne pas obstruer l'entrée ou la sortie d'air
Ne pas obstruer l'entrée ou la sortie d'air	Utiliser la minuterie efficacement.
Si l'appareil n'est pas utilisé durant une longue période, couper l'alimentation principale. ARRÊT	Utiliser les volets efficacement.

Télécommande

Ne pas utiliser d'eau, nettoyer le contrôleur avec un chiffon sec. Ne pas utiliser de nettoyant pour vitres ou de chiffon chimique.

Boîtier intérieur

Essuyez le cimatiseur avec un doux et sec. Pour les saletés rebelles, utilisez un détergent neutre dilué dans de l'eau. Essorez bien l'eau du chiffon avant d'essuyer, et essuyez bien le détergent.

Ne pas nettoyer avec les produits suivants :

L'essence, le benzène, les diluants ou les produtis nettoyant risquent d'endommager le revêtement de l'unité.

De l'eau chaude au delà de 40C (104°F) risque de provoquer une décoloration ou une déformation.

Nettoyage du filtre à air

1

tnarit al ne ria'd eértne'l ed ellirg al rir

vers le haut.

2 Retirer le filtre.

Pousser légèrement vers le haut l'onglet central du filtre jusqu'à le libérer de la butée, et retirer le filtre par le bas.

3 Nettoyer le filtre.

Utilisez un aspirateur pour éliminer la poussière, ou lavez le filtre avec de l'eau. Après le lavage, laissez le filtre sécher à l'ombre complètement.

4 Fixer le filtre.

Fixez le filtre correctement de façon à ce que l'indication "FACE" soit de face. Assurez-vous que le filtre est complètement fixé derrière la butée. Si les filtres droit et gauche ne sont pas correctement fixés, des défauts peuvent se produire.

5 Fermer la grille d'entrée d'air.

Remplacement du filtre de purification d'air

1. Ouvrir la grille d'entrée d'air

Soulever la grille d'entrée en utilisant un petit outil nommé support de grille situé sur le côté droit de l'appareil d'intérieur.

1. Détacher le filtre à air standard

Faire glisser le bouton légèrement vers le haut pour libérer le filtre, puis l'enlever.

Retirer l'ancien filtre de purification d'air

1. Fixer le filtre de purification d'air

Placer les dispositifs de filtre de purification dans les cadres à filtre gauche et droit.

1. Fixer le filtre à air standard (Installation nécessaire)

Le côté blanc du filtre de purification d'air photocatalytique doit être tourné vers l'extérieur, et le côté sombre vers l'appareil. Le côté vert du filtre de purification d'air anti-bactérien doit être tourné vers l'extérieur, et le côté blanc vers l'appareil.

1. Fermer la grille d'entrée d'air.

Fermer la grille avec soin.

Remarque :

- Le filtre de purification d'air photocatalytique doit être solarisé à dates fixes. Dans une famille normale, il doit être solarisé tous les 6 mois.

- Le filtre de purification d'air anti-bactérien peut être utilisé longtemps, inutile de le remplacer. Toutefois en cours d'utilisation, la poussière doit être enlevée en utilisant un aspirateur ou en tapotant légèrement, sinon les performances pourraient être affectées.

- Veiller à maintenir le filtre de purification d'air anti-bactérien dans un environnement frais et sec, et à éviter une exposition directe au soleil lors d'un arrêt d'utilisation, ceci pouvant réduire la capacité de stérilisation.

Mises en garde

AVERTISSEMENT

Merci de contacter le point de vente ou de maintenance pour l'installation. Ne tentez pas d'installer le climatiseur vous-même car des travaux mal faits risquent de causer une électrocution, un incendie ou une fuite d'eau.

AVERTISSEMENT

Si une anomalie telle qu'une petite combustion se produit, arrêter immédiatement l'appareil et contacter le vendeur.

OBLIGATOIRE

Utiliser une source d'ali- mentation exclusive munie d'un coupe-circuit.

Vérifier soigneusement l'installation adéquate du drainage.

OBLIGATOIRE

Engager totalement la prise du cordon d'alimentation.

OBLIGATOIRE

Utiliser la tension appropriée. 1.

OBLIGATOIRE

Ne pas utiliser une rallonge électrique ou des cordons raccordés.

1. Ne pas installer dans un endroit exposé à un risque de fuite de gaz inflammable.
2. Ne pas exposer l'appareil à de l'eau ou de l'huile vaporisée.

INTERDIT

Ne pas utiliser un cordon enroulé.

INTERDIT

Prendre soin de ne pas endommager le cordon électrique.

[Unreadable]

Ne pas insérer d'objets dans l'entrée ou la sortie d'air.

Ne pas démarrer ou arrêter le fonctionnement en déconnectant le cordon d'alimentation.

INTERDIT

Ne pas diriger le souffle d'air directement vers des personnes, en particulier des enfants ou des personnes âgées.

INTERDIT

Ne pas tenter de réparer ou reconstruire par soi-même.

Connector la prise de terre.

MISE EN GARDE

Ne pas utiliser à des fins de stockage de nourriture, de travaux d'art, d'équipements de précision, d'élevage ou de culture.

INTERDIT

Prendre de l'air frais régulièrement, particulièrement lorsqu'un appareil à gaz fonctionne au même moment.

OBLIGATOIRE

Ne pas utiliser le commutateur avec des mains mouillées.

INTERDIT

Ne pas installer l'appareil près d'une cheminée ou d'un autre appareil de chauffage.

INTERDIT

Vérifier le bon état du support d'installation.

INTERDIT

Ne pas verser d'eau sur l'appareil pour le nettoyage.

INTERDIT

Ne pas placer d'animaux ou de plantes sur le chemin direct du souffle d'air.

INTERDIT

INTERDIT

Ne pas placer de vase de fleurs ou de conteneur d'eau sur le haut de l'appareil.

INTERDIT

Dépannage

Avant de demander de l'assistance, vérifier la liste suivante.

	Phénomène Cause ou points de contrôle
Inspection normale des performances	Le système ne redémarre pas automatiquement.	Lorsque l'appareil est stoppé, il ne redémarrera pas avant 3 minutes afin de protéger le système.Lorsque la prise de courant est retirée puis réinsérée, le circuit de protection fonctionnera durant 3 minutes pour protéger le climatiseur.
	Il y a du bruit	Durant le fonctionnement de l'appareil ou à l'arrêt, un bruissement ou un gargouillement peut se faire entendre. Au bout de 2 à 3 minutes après démarrage de l'appareil, ce bruit devient plus notable.(Ce bruit est produit par la circulation du liquide réfrigérant dans le système)Durant le fonctionnement de l'appareil, un bruit de craquement peut se faire entendre. Ce bruit est produit par l'expansion ou la réduction de l'enveloppe en raison des changements de température.Si le souffle d'air de l'appareil en cours de fonctionnement produit un bruit élevé, c'est peut-être parce que le filtre à air est sale.
	Génération d'odeurs	Ceci se produit parce que le système fait circuler les odeurs de l'air intérieur telles que odeurs de meubles, peinture ou tabac.
	De la vapeur ou de la brume se dégage.	En fonctionnement REFROIDISSE-MENT ou SEC, l'appareil d'intérieur peut produire de la vapeur.Ceci est dû au soudain refroidissement de l'air intérieur.
	En mode sec, la vitesse de ventilation ne peut pas être changée.	En mode SEC, lorsque la température de la pièce devient supérieure à la température réglée de 2^ , l'appareil fonctionne de façon intermittente à vitesse BASSE quel que soit le paramétrage de la VENTILATION.
Vérification multiple		La prise de courant est-elle bien insérée ?Ya-t-il une panne de courant ?Le fusible a-t-il grillé ?
	Mauvais refroidissement	Le filtre à air est-il sale ?Normalement, il doit être nettoyé tous les 15 jours.Y a-t-il un obstacle devant l'entrée et la sortie d'air ?La température est-elle correctement réglée ?Des portes ou des fenêtres sont-elles ouvertes ?Existe-t-il un ensoleillement direct venant d'une fenêtre durant le refroidissement ?(Utiliser un rideau)La pièce contient-elle trop de sources de chaleur ou de personnes durant le refroidissement ?

Mises en garde

• Ne pas obstruer ni couvrir la grille de ventilation du climatieseur. Ne pas placer les doigts ou des objets dans les entrées et sorties d'air ni dans le volet de positionnement.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites, ni par des personnes dénuées de l'expérience ou des connaissances nécessaires, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'un supervision ou d'instructions préalables concernant l'utilisation de l'appareil. Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

Spécifications

Le circuit de réfrigération est étanche.

L'appareil est adapté aux situations suivantes :

1. Plage de température ambiante applicable :

Refroidissement	Intérieur	Maximum : D.B/W.B 32 °C/23°CMinimum : D.B/W.B 21 °C/15°C
	Plein air	Maximum : D.B/W.B 46 °C/26°CMinimum : D.B 18 °C
Chauffage	Intérieur	Maximum : D.B 27 °CMinimum : D.B 15 °C
	Plein air	Maximum : D.B/W.B 24 °C/18°CMinimum : D.B/W.B -7 °C/-8°C
	Plein air(INVERSEUR)	Maximum : D.B/W.B 24 °C/18°CMinimum : D.B -15 °C

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée.
2. Si le fusible de l'unité d'intérieur sur la carte PC a grillé, le remplacer avec un fusible de type T. 3.15A/250V. Si le fusible de l'appareil d'extérieur a grillé, le remplacer par un fusible de type T.25A/250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Les piles usagées doivent être mises au rebut de façon appropriée.
6. L'appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.
7. Il doit être veillé à ce que des jeunes enfants ne jouent pas avec l'appareil.
8. Veiller à utiliser une prise de courant appropriée, correspondant au cordon électrique.
9. La prise de courant et le câble de connexion doivent disposer des autorisations locales.
10. Afin de protéger l'appareil, veiller à éteindre d'abord le climatiseur, puis à attendre au moins 30 secondes avant de couper l'alimentation.

Haier

Adresse : No.1 Haier Road, Hi-tech Zone, Qingdao 266101 P.R.Chine

Contacts : TEL [phone] ; FAX [phone]

Site web : www.haier.com
