AS18GN3ERA - Aire acondicionado HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split
Marca	Haier
Modelo	AS18GN3ERA
Modos de funcionamiento	Enfriamiento, Calefacción, Deshumidificación, Ventilación, Auto
Capacidad de enfriamiento	18 000 BTU/h (estimación)
Capacidad de calefacción	18 000 BTU/h (estimación)
Refrigerante	R410A
Control remoto	Sí, con pilas R-03
Velocidad de ventilación	Auto, Bajo, Medio, Alto
Función sueño	Sí, ajusta la temperatura durante el sueño
Función potencia	Sí, para enfriamiento o calefacción rápida
Función silencioso	Sí, para un funcionamiento más silencioso
Temporizador	Encendido/Apagado programable hasta 24h
Barrido vertical	Sí, mediante control remoto (Swing)
Barrido horizontal	Manual (aspas verticales)
Filtro de aire	Lavable, limpieza recomendada cada 15 días
Filtro de purificación de aire	Fotocatalítico y antibacteriano
Alimentación	220-240 V / 50 Hz (estimación)
Rango de temperatura ambiente (enfriamiento)	Interior: 21-32°C; Exterior: 18-46°C
Rango de temperatura ambiente (calefacción)	Interior: 15-27°C; Exterior: -7 a 24°C
Códigos de error	E1 (sensor de ambiente), E2 (sensor de intercambiador), E4 (EEPROM), E7 (comunicación), E14 (motor interno)
Seguridad	Parada automática, protección contra fugas, disyuntor recomendado
Conformidad	CE, RoHS, RAEE

Preguntas frecuentes - AS18GN3ERA HAIER

¿Cómo limpiar el filtro de aire?

Abra la rejilla de entrada de aire levantándola. Retire el filtro empujando la lengüeta central hacia arriba. Límpielo con una aspiradora o lávelo con agua limpia. Déjelo secar completamente a la sombra antes de volver a colocarlo, asegurándose de que la indicación "FACE" sea visible.

¿Qué hacer si el aparato no enfría?

Verifique que el filtro de aire no esté sucio (límpielo si es necesario). Asegúrese de que ningún obstáculo bloquee las entradas/salidas de aire. Controle la temperatura configurada y verifique que las puertas y ventanas estén cerradas. Si el problema persiste, consulte la tabla de códigos de error.

¿Cómo usar la función sueño?

Presione el botón EXTRA FUNCTION hasta que el ícono de sueño parpadee, luego confirme con CONFIRM CANCEL. En modo enfriamiento, la temperatura aumenta 1°C después de 1 hora y luego otro 1°C después de otra hora. En modo calefacción, disminuye 2°C por hora durante 2 horas, luego aumenta 1°C después de 3 horas. El aparato se apaga después de 6 a 8 horas.

¿Qué significan los códigos de error E1, E2, E4, E7, E14?

E1: falla del sensor de temperatura ambiente. E2: falla del sensor del intercambiador de calor. E4: error EEPROM de la unidad interior. E7: fallo de comunicación entre las unidades interior y exterior. E14: mal funcionamiento del motor de ventilación interno. Contacte a un profesional para el diagnóstico.

¿Cómo ajustar el temporizador?

Presione TEMPORIZADOR para seleccionar el modo (encendido, apagado o encendido-apagado). Use los botones ▼ para ajustar la hora (en pasos de 0,5 h para las primeras 12 horas, luego de 1 h hasta 24 h). Confirme con CONFIRM CANCEL. Para cancelar, presione varias veces TEMPORIZADOR hasta borrar la pantalla.

¿Cómo usar la función potencia?

Presione el botón EXTRA FUNCTION para acceder a las opciones adicionales. Cuando el ícono de potencia parpadee, presione CONFIRM CANCEL para activarlo. Esto permite un enfriamiento o calefacción rápida. Para desactivar, repita el mismo procedimiento.

¿Cómo instalar las pilas del control remoto?

Retire la tapa del compartimento de pilas. Inserte dos pilas R-03 respetando las polaridades (+/-). Vuelva a colocar la tapa. Si el control remoto no funciona, retire las pilas y vuelva a insertarlas después de unos minutos. Use el botón de reinicio si es necesario.

¿Qué hacer si el aparato hace ruido?

Un ruido de gorgoteo o susurro es normal: se debe a la circulación del refrigerante. Un crujido puede deberse a la dilatación térmica. Si el ruido del ventilador es fuerte, verifique la limpieza del filtro de aire. Si el ruido persiste, consulte a un profesional.

¿Cómo usar el modo deshumidificación (SEC)?

Presione el botón SEC del control remoto. En modo SEC, el aparato funciona a velocidad baja de manera intermitente. La temperatura no se puede ajustar; se ajusta automáticamente. La velocidad de ventilación es fija, independientemente del ajuste.

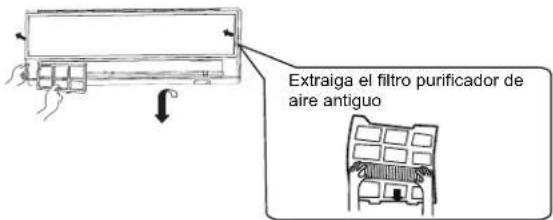

¿Cómo reemplazar el filtro de purificación de aire?

Abra la rejilla de entrada de aire. Retire el filtro de aire estándar. Reemplace el filtro de purificación (fotocatalítico o antibacteriano) orientando correctamente las caras. Vuelva a colocar el filtro de aire y cierre la rejilla. El filtro fotocatalítico debe exponerse al sol cada 6 meses; el filtro antibacteriano se limpia con una aspiradora.

MANUAL DE USUARIO AS18GN3ERA HAIER

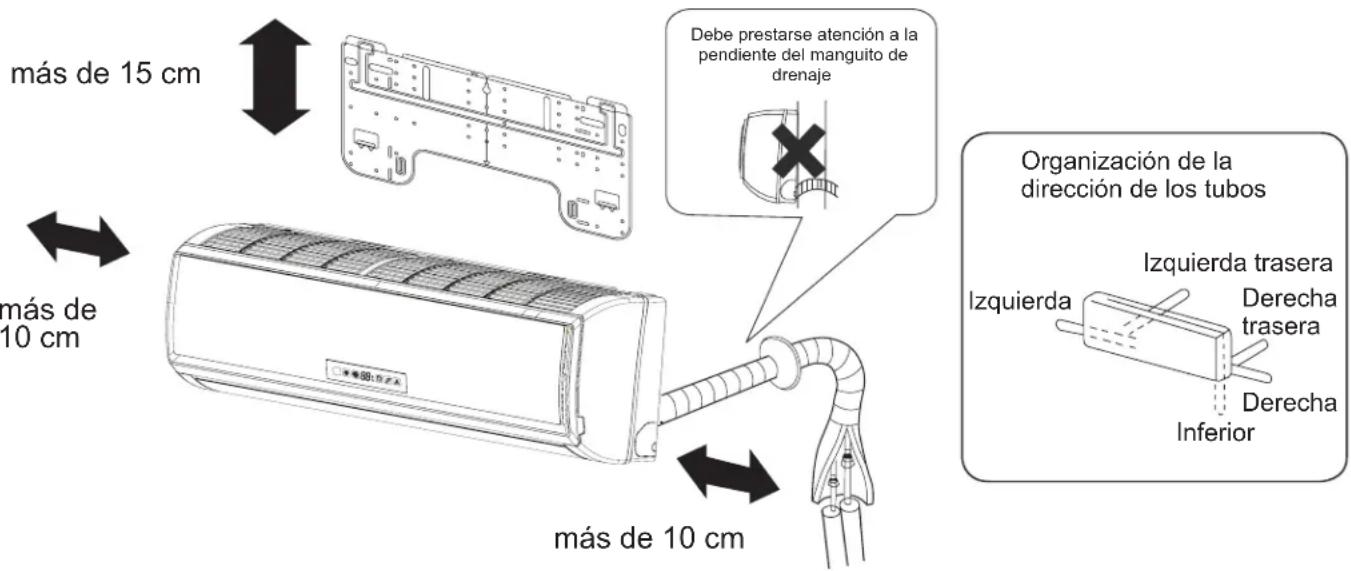

INSTALACIÓN DE LA UNIDAD INTERIOR 15

MANTENIMIENTO 18

PRECAUCIONES 19

RESOLUCIÓN DE PROBLEMAS 20

Indice

PARTI E FUNZIONI 21

FUNZIONAMENTO 22

Componentes y funciones

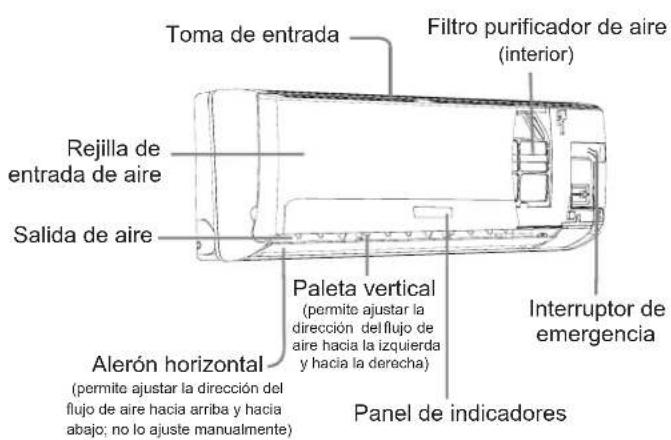

■ Unidad interior

Toma de entrada Filtro purificador de aire (interior) Rejilla de entrada de aire Salida de aire Alerón horizontal (Permite ajustar la dirección del flujo de aire hacia arriba y hacia abajo; no lo ajuste manualmente) Paleta vertical (permite ajustar la dirección del flujo de aire hacia la izquierda y hacia la derecha) Interruptor de emergencia Panel de indicadores

Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

Panel de indicadores

1 2 3 4 5 88

1 Orificio del receptor de señal
2 Indicador ENCENDIDO/APAGADO
3 Pantalla de temperatura ambiente

Al recibir una señal de mando a distancia, muestra la temperatura definida. El resto del tiempo se muestra la temperatura de la sala. Esta temperatura es sólo una referencia.

4 Indicador TEMPORIZADOR DE ENCENDIDO/APAGADO INDICADOR TEMPORIZADOR DE ENCENDIDO-APAGADO Indicador de la función SUEÑO

Nota para reanudar después de errores de alimentación:

pulse el botón de sueño diez veces en menos de cinco segundos y acceda a esta función después de escuchar cuatro sonidos. Pulse el botón de sueño diez veces en menos de cinco segundos y acceda a esta función después de escuchar dos sonidos.

5 Indicador FRÍO\CALOR\SECO\ AUTOMÁTICO

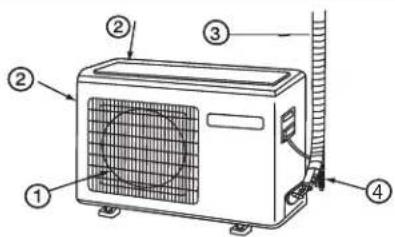

Unidad exterior

③ TUBOS DE CONEXIÓN Y CABLEADO

② ENTRADA DE AIRE

④ MANGUITO DE DRENAJE

Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

Mando a distancia

1. Indicador de modo


2. Indicador de envío de señal

3. Indicador de OSCILACIÓN
4. Indicador de VELOCIDAD DE VENTILADOR

1. Indicador de BLOQUEO

2. Indicador TEMPORIZADOR DE APAGADO TEMPORIZADOR DE ENCENDIDO

3. Indicador de TEMPERATURA

La función Saludable no está disponible para algunas unidades.

Instalación de las pilas

1 Extraiga la tapa de las pilas;
2 En la figura se muestra el modo de carga de las pilas. 2 pilas R-03, botón reinicio (botella);
3 Asegúrese de respetar los signos "+" y "-";

4 Instale las pilas y vuelva a colocar de nuevo la tapa.

Nota:

• La distancia entre el cabezal de transmisión de la señal y el orificio del receptor debe ser de unos 7 m sin obstáculos.
• Si se instalan lámparas fluorescentes o se utilizan teléfonos inalámbricos en la sala, el receptor podría resultar perturbado al recibir las señales, por lo que la distancia hasta la unidad interior deberá ser menor.
• Si se activan todos los indicadores de la pantalla o no es posible visualizarlos correctamente durante el uso, es señal de que las pilas se han agotado. Por favor, cambie las pilas.
• Si el mando a distancia no funciona normalmente durante su uso, extraiga las pilas y vuelva a instalarlas pasados unos minutos.

Sugerencia:

Extraiga las pilas si no tiene intención de utilizar la unidad durante un periodo largo de tiempo. Si observa alguna pantalla extraña después de extraer las pilas deberá pulsar el botón Restablecer.

1. Indicador de funciones adicionales

Mode de funcionamiento	SILENCIO	SLRLO	Ayuda con calor esidios	SALUDABLE	INTENSO

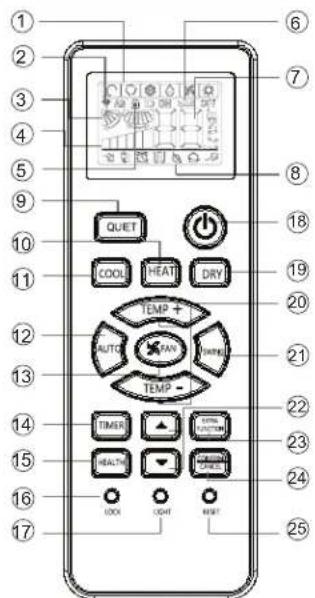

Mando a distancia

1. Botón SILENCIO

2. Botón CALOR

3. Botón FRÍO

4. Botón AUTOMÁTICO

5. Botón VENTILADOR

6. Botón TEMPORIZADOR

7. Botón SALUDABLE

8. Botón BLOQUEAR

Se utiliza para bloquear los botones y la pantalla LCD.

1. Botón LUZ

Controla la activación y desactivación de la iluminación del panel de

indicadores LED de la unidad interior.

1. Boton ENCENDIDO / APAGADO

2. Botón SECO

3. Botón TEMPERATURA

4. Botón OSCILACION

5. Botón HORA

6. Botón FUNCIÓN ADICIONAL

Función: Dormir ---

Posición de flujo de aire saludable 1→

Posición de flujo de aire saludable 2→

Calefacción eléctrica Potencia—→ Dirección del aire—→Jardín A-B

1. Botón CANCELAR/CONFIRMAR Función: establecer y cancelar el temporizador y otras funciones adicionales.

2. Botón RESTABLECER Si el mando a distancia presenta alguna anomalía, introduzca un objeto puntiagudo a través del orificio para pulsar este botón y restablecer el mando a distancia.

Funcionamiento

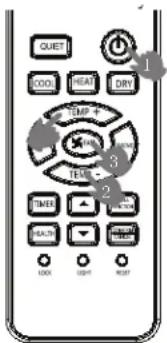

Funcionamiento básico

Mando a distancia

1. Arranque de la unidad

Pulse el botón de ENCENDIDO / APAGADO en el mando a distancia para arrancar la unidad.

1. Selección del modo de funcionamiento

Botón FRÍO: modo de refrigeración

Botón CALOR: modo de calefacción

Botón SECO: modo de deshumidificación

1. Selección de la configuración de temperatura

Pulse el botón TEMP+ TEMP—

TEMP+ Cada vez que pulse este botón, la configuración de temperatura aumentará en 1 °C. Si mantiene el botón pulsado, la temperatura aumentará rápidamente.

TEMP— Cada vez que pulse este botón, la configuración de temperatura bajará 1 °C. Si mantiene el botón pulsado, la temperatura bajará rápidamente.

Seleccione la temperatura que desee.

1. Selección de la velocidad del ventilador

Pulse el botón VENTILADOR. Cada vez que pulse el botón, la velocidad del ventilador

cambiará de acuerdo con el ciclo ilustrado a continuación:

Mando a distancia:

El aparato de aire acondicionado funciona según la velocidad de ventilador indicada.

Si el VENTILADOR se configura en el modo AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.

Modo de funcionamiento	mando a distancia	Nota
AUTOMÁTICO		En el modo de funcionamiento automático, el acondicionador de aire seleccionará de forma automática la operación Frio o Calor en función de la temperatura de la habitación. Si el VENTILADOR se configura en el modo AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.
REFRIGERACIÓN
SECO		En el modo SECO, cuando la temperatura de la sala es inferior a la temperatura configurada +2°C, el equipo funcionará de forma intermittenle a BAJA velocidad, independenente de la configuración del ventilador.
CALEFACCIÓN		En el modo CALOR, el equipo distribuirá aire caliente después de un corto período de tiempo durante el que se activará la función de prevención de distribución de aire frio.Si el VENTILADOR se configura en el modo AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.Cuando se pase de una sola unidad en funcionamiento a dos o más unidades, la unidad que se encuentra APAGADA no expulsará aire durante los primeros 7 minutos y la temperatura mostrada podría ser diferente a la temperatura real.
VENTILADOR		En el modo VENTILADOR, la unidad no funcionará en los modos de REFRIGERACIÓN o CALEFACCIÓN, sino únicamente en el modo VENTILADOR. El modo AUTOMÁTICO no está disponible en el modo VENTILADOR. El ajuste de temperatura quedará deshabilitado. En el modo VENTILADOR, la función Sueño no estará disponible.

ed odom ne o

emergencia en modo de prueba

Funcionamiento de emergencia:

• Utilice esta operación únicamente cuando el mando a distancia esté defectuoso o se haya perdido. Si la función de emergencia está en funcionamiento, el acondicionador de aire podrá funcionar automáticamente durante un tiempo.
• Si presiona el botón de uso de emergencia escuchará el sonido "Pi" una vez, lo cual indica que el modo de uso se ha activado.
• Cuando se enciende el interruptor de alimentación por primera vez y comienza el funcionamiento de emergencia, la unidad funcionará automáticamente en los siguientes modos:

Temperatura de la habitación	Temperatura seleccionada	Modo de temporizador	Velocidad del ventilador	Modo de funcionamiento
Por encima de 23°C	25°C	No	AUTOMÁTICO	REFRIGERACIÓN
Por debajo de 23°C	23°C	No	AUTOMÁTICO	CALEFACCIÓN

- Es imposible cambiar la configuración de temperatura y velocidad del ventilador, como tampoco es posible utilizar el modo de temporizador o seco.

Funcionamiento de prueba:

El interruptor de funcionamiento de prueba es similar al interruptor de emergencia.

• Utilice este interruptor en el uso de prueba si la temperatura de la sala es inferior a 16 °C. No lo utilice durante el uso normal.
• Continúe pulsando el interruptor del uso de prueba durante más de 5 segundos. Separe el dedo del interruptor cuando el equipo emita dos veces el sonido "Pi": el modo de refrigeración se iniciará con el flujo de aire a velocidad "Alta".
• Bajo este modo de funcionamiento el motor del ventilador de la unidad interior funcionará a alta velocidad.

Ajuste de dirección del flujo de aire

1. Tapa vertical	Mando a distanciaCALOR (Estado inicial):
	[0x0x1]-[0x0x1]-
(Oscilación automática)	[0x0x1]-[0x0x1]-

1. Pulse el botón SWING. Cambiará a: Pos. 4

Pulse el botón de nuevo, la tapa vertical se detendrá en la posición actual y la función de oscilación quedará cancelada

3.Pulse el botón ☐ EXTRA FUNCTION . Cambiará a: Pos.2 / Pos.3.

1. Ajuste del flujo de aire hacia la izquierda y hacia la derecha (manual) Mueva la pala vertical por medio del mando del aparato de aire acondicionado para ajustar la dirección del flujo de aire hacia la izquierda o hacia la derecha, según lo indicado en la ilustración.

Precauciones:

• Apague la unidad antes de ajustar la posición del alerón con la mano.
• Si el nivel de humedad es alto podría condensarse humedad en la salida de aire si se ajustan todas las lamas verticales a la izquierda o la derecha.
• Es aconsejable no mantener la aleta horizontal en posición descendida durante mucho tiempo en el modo FRÍO o SECO. De lo contrario podría producirse condensación de agua.

Nota:

El mando a distancia carga automáticamente la última posición de oscilación establecida al volver a poner en marcha la unidad después de haberla detenido.

Funcionamiento

■ Funcionamiento en modo Sueño

Pulse el botón para acceder a opciones adicionales. Cuando la secuencia muestre, parpadeará. Y, a continuación, pulse CONFIRM para entrar en la función Sueño.

Modo de funcionamiento

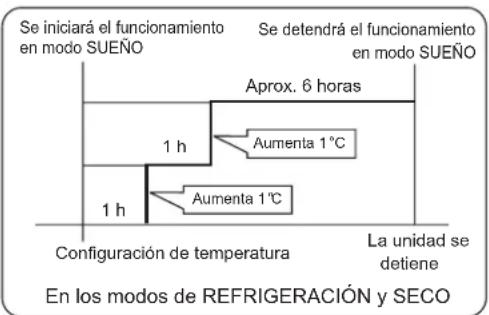

1. En el modo REFRIGERACIÓN, SECO

1 hora después de que se haya iniciado el modo SUEÑO, la temperatura aumentará 1 °C sobre la configuración de temperatura. Transcurrida otra hora, la temperatura aumentará 1 °C más. La unidad se mantendrá en funcionamiento entonces durante 6 horas más y, a continuación, se detendrá. La temperatura será entonces superior a la configuración de temperatura, por lo que la temperatura de la habitación ya no será tan reducida y le permitirá dormir con tranquilidad.

Se iniciará el funcionamiento en modo SUEÑO Se detendrá el funcionamiento en modo SUEÑO Aprox. 6 horas 1 h Aumenta 1°C 1 h Aumenta 1°C Configuración de temperatura La unidad se detiene En los modos de REFRIGERACIÓN y SECO

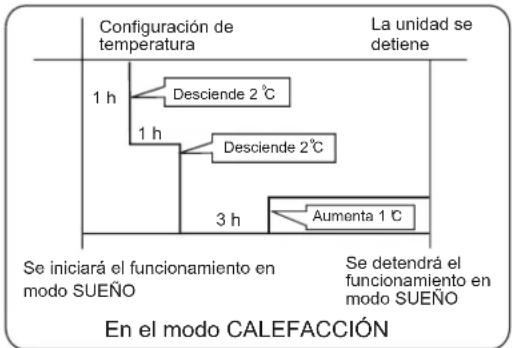

2. En el modo CALEFACCIÓN

1 hora después de que se haya iniciado el modo SUEÑO, la temperatura descenderá 2 °C por debajo de la configuración de temperatura. Transcurrida otra hora, la temperatura descenderá 2 °C más. Después de otras 3 horas, la temperatura aumentará 1 °C. La unidad se mantendrá en funcionamiento entonces durante 3 horas más y, a continuación, se detendrá. La temperatura será entonces inferior a la configuración de temperatura, por lo que la temperatura de la habitación ya no será tan elevada y le permitirá dormir con tranquilidad.

3. En el modo AUTO

La unidad funcionará en el modo de sueño correspondiente, adaptado al modo de funcionamiento seleccionado automáticamente.

4. En el modo FAN

No dispone de función SUEÑO.

5. Configurar los cambios en la velocidad del viento durante el sueño

Si la velocidad del viento es alta o media antes de activar la función SUEÑO, active esta función para que la velocidad del viento se reduzca una vez activada la función SUEÑO.

Si la velocidad del viento es baja, no se llevará a cabo ningún cambio.

Nota

Si se configura la función TEMPORIZADOR, la función SUEÑO no se podrá activar. Si el usuario restablece la función TEMPORIZADOR después de activar la función SUEÑO, ésta se cancelará; la máquina activará entonces el temporizador de encendido.

■ Funcionamiento en modo INTENSO/SILENCIOSO

(1) Funcionamiento en modo INTENSO

Utilice esta función si necesita calentar o refrigerar rápidamente una habitación.

Pulse el botón EXTRA FUNCTION para acceder a opciones adicionales. Cuando la secuencia muestre 📄, parpadeará.

Presione CONFIRM CANCEL para entrar en la función del modo Intenso. Cuando cancele la función, vuelva a entrar en las opciones adicionales para cancelar la función del modo Intenso.

(2) Funcionamiento en modo SILENCIOSO

Utilice esta función si desea que la unidad funcione de forma silenciosa y le permita leer o descansar.

Pulse el botón SILENCIO. El mando a distancia mostrará y podrá entrar en la función de silencio. Pulse de nuevo el botón SILENCIO para cancelar la función de silencio.

Nota:

Si se selecciona el modo rápido CALOR o FRÍO en el modo de funcionamiento INTENSO, la habitación no presentará una distribución homogénea de la temperatura.

Si el modo de funcionamiento SILENCIO se mantiene activo durante un periodo prolongado de tiempo, no se alcanzarán niveles eficaces de calefacción o refrigeración.

Funcionamiento

■ Uso del temporizador de encendido/apagado

1. Una vez que la unidad se encuentre en marcha, seleccione el modo de funcionamiento que desee.
2. Pulse el botón TEMPORIZADOR para cambiar al modo de TEMPORIZADOR. Cada vez que pulse este botón, la pantalla cambiará de acuerdo con el ciclo ilustrado a continuación:

Mando a distancia:

Seleccione a continuación el modo de TEMPORIZADOR que desee (TEMPORIZADOR DE ENCENDIDO, TEMPORIZADOR DE APAGADO o TEMPORIZADOR DE ENCENDIDO-APAGADO). " comenzará a parpadear el indicador" u "OFF

1. Pulse ▼ / ▲ para configurar la hora.

▲ Pulse el botón para cada hora. Para las primeras 12 horas, se aumentará 0,5 horas cada vez. Después de las primeras 12 horas, se aumentará 1 hora cada vez.

Pulse el botón para cada hora. Para las primeras 12 horas, se reducirá 0,5 horas cada vez. Después de las primeras 12 horas, se reducirá 1 hora cada vez. Puede ajustar cualquier hora comprendida dentro de un intervalo de 24 horas.

1. Confirmar la configuración del temporizador Después de ajustar el tiempo, presione el botón PANCE y confirme el tiempo. El botón ENCENDIDO o APAGADO no volverá a parpadear.
2. Cancelar la configuración del temporizador Presione el botón del temporizador las veces que sea necesario hasta que desaparezca el indicador del tiempo. Sugerencias: Después de sustituir las pilas o si se produce un fallo en el suministro eléctrico, la configuración de hora se restablecerá. Según la secuencia de configuración de hora aplicada a las funciones TEMPORIZADOR DE ENCENDIDO y TEMPORIZADOR DE APAGADO, podrá realizar operaciones de Inicio-Parada o Parada-Inicio.

- Funcionamiento en el modo de flujo de aire saludable

1. Pulse para comenzar

Establezca las condiciones de funcionamiento confortables.
2. Configuración de la función de flujo de aire saludable Pulse el botón EXTRA FUNCTION para entrar en las opciones adicionales. Pulse este botón continuamente. Las lamas cambiarán cíclicamente entre las tres ubicaciones siguientes. Elija la ubicación de oscilación que necesite y, a continuación, presione el botón MANCEL para confirmar.

1. Cancelación de la función de flujo de aire saludable. Pulse el botón EXTRA FUNCTION para entrar en las opciones adicionales. Pulse este botón continuamente. Las lamas cambiarán cíclicamente entre las tres ubicaciones siguientes. Pulse el botón CANCEL para cancelar la operación.

Aviso: No dirija el alerón con la mano. Si no sigue esta indicación, la rejilla no funcionará correctamente. Si la rejilla no funciona correctamente, detengan el funcionamiento durante un minuto y, a continuación, vuelva a intentarlo realizando el ajuste con el mando a distancia.

Nota:

1. Después de establecer la función de flujo del aire saludable, la posición de la rejilla se fijará.
2. En el modo de calefacción, es mejor seleccionar el modo
3. En el modo de refrigeración, es mejor seleccionar el modo.
4. En el modo de enfriamiento y seco, si utiliza el aparato de aire acondicionado durante un prolongado período de tiempo en un entorno con alta humedad, se puede producir condensación de agua en la rejilla exterior.

CONFORMIDAD DE LOS MODELOS SEGÚN LAS NORMATIVAS EUROPEAS

CE

Todos los productos satisfacen los requisitos de las siguientes normas europeas:

- Directiva de baja tensión, 73/23/CEE

• Directiva de baja tensión, 2006/95/CE
• Compatibilidad electromagnética 89/336/CEE
• Compatibilidad electromagnética 2004/108/CE ROHS

Los productos satisfacen los requisitos de la directiva 2002/95/CEE establecida por el Parlamento Europeo y el Consejo sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (Directiva RoHS UE).

WEEE

De acuerdo con la directiva 2002/96/CE del Parlamento Europeo, se informa al consumidor acerca de los requisitos de eliminación de productos eléctricos y electrónicos. REQUISITOS DE ELIMINACIÓN:

Su aparato de aire acondicionado ha sido marcado con este símbolo, el cual significa que los productos de tipo eléctrico y electrónico no deben mezclarse con residuos domésticos sin clasificar. No intente desmontar el sistema personalmente: tanto el desmontaje del sistema

de aire acondicionado como la manipulación del refrigerante, el aceite y cualquier otro componente deben ser llevados a cabo por un instalador capacitado, de acuerdo con la legislación local y nacional al efecto. Los aparatos de aire acondicionado deben ser manipulados en instalaciones de manipulación especializadas y aptas para su reutilización, reciclado y recuperación. Al garantizar la correcta eliminación de este producto, usted contribuirá a evitar las posibles consecuencias negativas que podría provocar sobre el medioambiente y la salud humana. Póngase en contacto con el instalador o la autoridad local pertinente si desea obtener más información. Las pilas deben ser extraídas del mando a distancia y eliminadas de forma independiente, de acuerdo con la legislación local y nacional al efecto.

INFORMACIÓN IMPORTANTE ACERCA DEL REFRIGERANTE UTILIZADO

Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. R410A 1= kg 2= kg 1+2= kg F E A B C D

Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. No los libere libremente a la atmósfera.

Tipo de refrigerante: R410A

Valor GWP*: 1975

GWP = Potencial de contribución al calentamiento global Escriba con tinta indeleble:

• 1 la carga de refrigerante que contiene el producto de fábrica
• 2 la cantidad de refrigerante adicional cargada durante la instalación y
• 1+2 la carga total de refrigerante

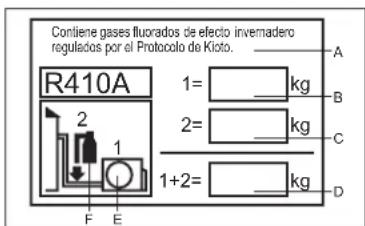

  en la etiqueta de carga de refrigerante suministrada con el producto. Una vez escritos los datos correspondientes, la etiqueta deberá adherirse cerca de la conexión de carga del producto (por ejemplo, sobre la parte interna de la cubierta de la válvula de retención).
  A Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto.
  B Carga de refrigerante que contiene el producto de fábrica: consulte la placa de características de la unidad.
  C Cantidad de refrigerante adicional cargada durante la instalación.
  D Carga total de refrigerante
  E Unidad exterior.
  F Botella de refrigerante y colector de carga.

Instalación de la unidad interior

Herramientas necesarias para realizar la instalación

• Destornillador
• Alicate
• Sierra para metales
• Broca de tubo
  ● Llave (17, 19 y 26 mm)
• Detector de fugas de gas o agua jabonosa

● Llave dinamométrica (17 mm, 22 mm, 26 mm)
- Cortatubos
- Herramienta de conicidad
• Cuchilla
- Metro
- Avellanador

Selección del lugar de instalación

• Coloque la unidad sobre una superficie que pueda soportarla correctamente y no provoque vibraciones.
• Asegúrese de que el lugar no se ve afectado por calor o vapor generado en las cercanías y donde la unidad pueda funcionar sin perturbaciones.
• Asegúrese de que el lugar permita un drenaje sencillo y en el que puedan conectarse los tubos a la unidad exterior.
• Asegúrese de que el aire frío pueda distribuirse uniformemente por la sala.
• Coloque la unidad interior cerca de una toma de suministro eléctrico con espacio suficiente alrededor.
• Coloque la unidad interior de modo que se encuentre a más de 1 metro de televisiones, radios, aparatos inalámbricos y lámparas fluorescentes.

• En el caso de fijar el mando a distancia a una pared, colóquelo donde la unidad interior pueda recibir su señal mientras estén encendidas las lámparas fluorescentes de la sala.

• Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje no falla.

• La fuente de alimentación es la que figura en la placa de datos nominales.
• Instale el aparato en un circuito dedicado de alimentación.
• Debe existir una toma al alcance del cable de alimentación. No trate de prolongar el cable cortándolo.

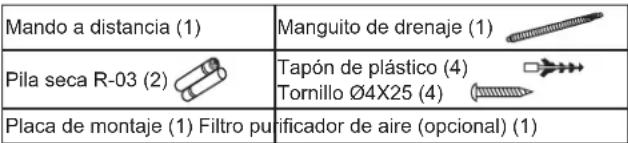

Accesorios

Selección de tubo

PARA 07K 09K 12K	Tubo de líquido ∅ 6,35x0,8 mm
	Tubo de gas ∅ 9,52x0,8 mm
PARA 18K	Tubo de líquido ∅ 6,35x0,8 mm
	Tubo de gas ∅ 12,7x0,8 mm
PARA 24K	Tubo de líquido ∅ 9,52x0,8 mm
	Tubo de gas ∅ 15,38x1,0 mm

Diagrama de instalación de unidades interiores

Los modelos cumplen la norma R410A sobre refrigerantes libres de HFC

más de 15 cm más de 10 cm más de 10 cm Debe prestarse atención a la pendiente del manguito de drenaje Organización de la dirección de los tubos Izquierda trasera Derecha trasera Derecha Inferior

La distancia entre la unidad interior y el suelo debe ser superior a 2 m.

Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

Instalación de la unidad interior

1 Instalar la placa de montaje y ubicar el orificio en la pared

Al fijar por primera vez la placa de montaje

1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se encuentre bien nivelada colgando una plomada desde el punto superior central de la placa. Una vez comprobado, fije la placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A utilizando un metro.

Al montar la placa de montaje fijándola a una barra lateral y un dintel

• Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y asegure la placa a la barra de montaje fijada.
• Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más información acerca del orificio de la pared.

2 Practicar un orificio en la pared e instalar la cubierta del orificio de entubación

• Practique un orificio de 70 mm de diámetro con pendiente ligeramente descendiente hacia el exterior de la pared.
• Instale la cubierta del orificio de entubación y séllela con masilla después de la instalación.

Orificio de pared Ø 70 mm Cara interior Cara exterior

(Sección del orificio de pared) G Tubo del orificio de entubación

3 Instalación de la unidad interior

Extracción de los tubos

[ Entubación trasera ]

- Extraiga los tubos y el manguito de drenaje y fijelos con cinta adhesiva

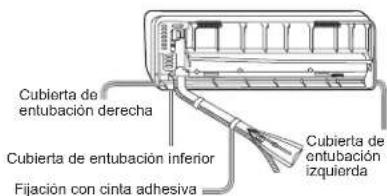

[Izquierda · Entubación trasera izquierda]

• En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la cubierta de la entubación izquierda.

• En caso de realizar la entubación a través de la parte trasera izquierda, doble los tubos de acuerdo con la dirección de entubación que figura en la marca del orificio de entubación trasera izquierda, ubicada sobre los materiales aislantes.

• Pase la manguera aislante a través del hueco de los materiales de aislamiento de calor de la unidad interior.

• Inserte los cables eléctricos de interior / exterior a través de la parte trasera de la unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
• Cubra la cara de sellado con aceite refrigerante y conecte los tubos. Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta adhesiva.

Cubierta de entubación derecha Cubierta de entubación inferior Fijación con cinta adhesiva Cubierta de entubación izquierda

Cable eléctrico de interior/exterior Material aislante de calor Manguito de drenaje Entubación Placa de soporte del tubo

- Los cables eléctricos de interior/exterior deben conectarse a la entubación del refrigerante utilizando cinta protectora.

[Entubación en otra dirección]

• Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de entubación y doble los tubos de acuerdo con la posición del orificio en la pares. Tenga cuidado de no romper los tubos al doblarlos.
• Conecte previamente el cable eléctrico de interior / exterior y tire de la conexión al aislante de calor del componente de conexión.

Fijación de la unidad interior

• Cuelgue con seguridad la unidad de las muescas superiores de la placa de montaje. Mueva el bastidor hacia los lados para verificar que la fijación se haya realizado de la forma correcta.
• Para fijar el bastidor a la placa de montaje, sostenga el aislante del bastidor por debajo y colóquelo en posición perpendicular.

placa de montaje

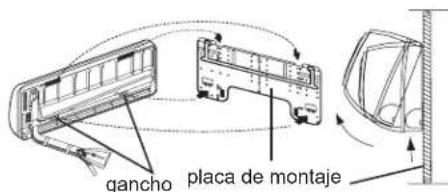

Descarga de la unidad interior

- Al descargar la unidad interior, utilice la mano para levantar el bastidor y separarlo del gancho. Levante entonces la parte inferior del bastidor llevándolo hacia fuera ligeramente hasta que la unidad se separe de la placa de montaje.

gancho placa de montaje

4 Conexión de los cables eléctricos de interior/exterior

Extraer la cubierta del cableado

- Extraiga la cubierta de los terminales situada en la esquina inferior derecha de la unidad interior. Extraiga entonces la cubierta del cableado desenroscando los tornillos.

Al conectar el cable después de instalar la unidad de interior

1. Inserte desde fuera el cable en la sala a través del lado izquierdo del orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un bucle.

Al conectar el cable antes de instalar la unidad de interior

• Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
• Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete entonces los tornillos.
• Tire ligeramente del cable para asegurarse de que los cables han quedado correctamente insertados y apretados.
• Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.

Unidad interior

A la unidad exterior

Nota:

Al conectar el cable, confirme el número de terminales de las unidades interior y exterior detenidamente. Si el cableado no se ha realizado correctamente no se podrá utilizar el aparato correctamente, provocándose un defecto.

Modelo	AS09GN3ERAAS12GN3ERAAS18GN3ERA
Cableado de conexión	≥slant 4G 0,75 mm ^2

1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, agente de servicio o profesional cualificado. El tipo de cable de conexión es H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250 VCA (interior)
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor deberá ser de tipo omnipolar y la distancia entre los dos contactos no deberá ser inferior a 3mm.

5 Instalación de la fuente de alimentación

• La fuente de alimentación debe utilizarse exclusivamente con el aparato de aire acondicionado.
• En caso de instalar el aire acondicionado en un lugar húmedo, instale un interruptor de fugas de masa.
• Para realizar la instalación en otro lugar, utilice un interruptor de circuito situado lo más lejos posible.

6 Trabajos de corte y conicidad de los tubos

• El corte del tubo se realiza con un cortador de tubos. Deberán eliminarse las rebabas.
• Después de insertar la tuerca cónica deberá procederse a realizar los trabajos de conicidad.

	Herramienta de conicidad para R410A	Herramienta de conicidad convencional
	De tipo acoplamiento	De tipo acoplamiento (tipo rígido)	De tipo palometa (tipo imperial)
A 0~0,5 mm 1,0~1,5 mm		1,5~2.0 mm

Cuchilla de conicidad

1. Cortar el tubo


2. Insertar la tuerca cónica


3. Eliminar las rebabas


4. Tubo cónico


Correcto Incorrecto
	Delgado Daño de conicidad Grieta Parcial Demasiado fuera

7 Durante el drenaje

• Instale el manguito de drenaje formando una pendiente descendiente.

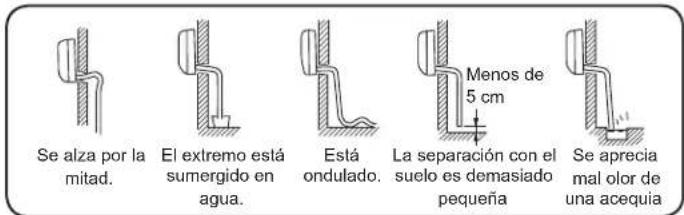

• No practique el drenaje como se muestra a continuación.

Se alza por la mitad. El extremo está sumergido en agua. Está ondulado. La separación con el suelo es demasiado pequeña Menos de 5 cm Se aprecia mal olor de una acequia

• Deposite agua en la bandeja de drenaje de la unidad interior y confirme que el drenaje se realiza correctamente hacia fuera.
• En caso de que el manguito de drenaje se encuentre en una sala, asegúrese de aplicar aislante de calor.

8 Durante el drenaje

Indicación de código	Descripción del problema	Analizar y diagnosticar
E1	Fallo del sensor de emperatura ambiente	Conexión defectuosa del conector; Termistor defectuoso; PCB defectuosa;
E2	Error del sensor de intercambio de calor
E4	Error de EEPROM interna	Datos de EEPROM defectuosos; Memoria EEPROM defectuosa; PCB defectuosa;
E7	Error de comunicación entre las unidades interior y exterior	Error de transmisión de señal entre las unidades interior y exterior debido a un error de cableado; PCB defectuosa;
E14	Avería del motor del ventilador interior	Funcionamiento interrumpido debido a la ruptura de un cable dentro del motor del ventilador; Funcionamiento interrumpido debido a la ruptura de los hilos de plomo del motor del ventilador; Error de detección debido a una placa PCB defectuosa de la unidad interior;

9 Prueba de instalación y ejecución de la prueba

■ Explique al cliente cómo utilizar el aparato utilizando el manual de instrucciones.

Compruebe los siguientes puntos de prueba

□ Escriba una marca √ en las casillas

□ ¿Existe una fuga de gas en la conexión del tubo?
□ ¿Aislamiento de calor de la conexión del tubo?
□ ¿Están los cables de conexión interiores y exteriores firmemente insertados en el bloque de terminales?
□ ¿Están los cables de conexión interior y exterior fijados firmemente?
□ ¿Se ha realizado el drenaje correctamente?
□ ¿Está la línea de tierra conectada con seguridad?
□ ¿Está la unidad interior fijada con seguridad?
□ ¿Cumple la normativa la fuente de voltaje?
□ ¿Se aprecian ruidos?
□ ¿Está la lámpara iluminada normalmente?
□ ¿Se realizan normalmente las operaciones de calentamiento (con la bomba de calor) y refrigeración?
□ ¿Funciona correctamente el regulador de temperatura de la sala?

Mantenimiento

Para utilizar el aparato de aire acondicionado de forma inteligente

Configure una temperatura adecuada para la habitación.	No bloquee las tomas de entrada o salida de aire.
No bloquee las tomas de entrada o salida de aire.	Utilice el temporizador de forma eficiente
Si no tiene intención de usar la unidad durante un periodo prolongado de tiempo, apague el interruptor principal de la fuente de alimentación. APAGAR	Utilice las lamas de forma eficiente

Equipo interior

Limpie el aparato de aire acondicionado utilizando un paño suave y seco. Si aprecia manchas graves, utilice un detergente neutro diluido con agua. Escurra el agua del paño antes de la limpieza. Limpie entonces completamente el detergente.

No utilice ninguno de los siguientes productos para limpiar la unidad

Gasolina, benceno, disolvente o productos Agua caliente a más de 40 °C (104 de limpieza; podrían dañar el revestimiento °F); podría provocar efectos de de la unidad. decoloración o deformación.

Limpieza del filtro de aire

1 Abra la rejilla de la toma de entrada tirando de ella hacia arriba.
2 Extraiga el filtro. Presione ligeramente hacia arriba la pestaña central del filtro hasta liberarla del tope y extraiga el filtro hacia abajo.
3 Limpie el filtro. Utilice un aspirador para eliminar el polvo o lave el filtro con agua. Después del lavado, permita que el filtro se seque completamente a la sombra.
4 Instale el filtro. Instale el filtro correctamente, de modo que la marca "FRONTAL" quede orientada hacia delante. Asegúrese de que el filtro encaje completamente tras el tope. La instalación incorrecta de los filtros izquierdo y derecho podría provocar defectos.
5 Cierre la rejilla de la toma de entrada.

Sustitución del filtro purificador de aire

1. Abra la rejilla de la toma de entrada

Sujete la rejilla de la toma de entrada utilizando un pequeño dispositivo denominado soporte de rejilla, ubicado en el extremo derecho de la unidad interior.

2. Extraiga el filtro de aire estándar

Deslice el mando ligeramente hacia arriba para liberar el filtro y, a continuación, tire de él.

Extraiga el filtro purificador de aire antiguo

3. Instale el filtro purificador de aire

Coloque los accesorios del filtro purificador de aire en los soportes izquierdo y derecho del filtro.

4. Instale el filtro de aire estándar (Instalación necesaria)

ATENCIÓN:

La superficie de color blanco del filtro purificador de aire fotocatalizador debe quedar orientada hacia fuera, mientras que la superficie de color negro debe quedar orientada hacia la unidad. Por su parte, la superficie de color verde del filtro purificador de aire antibacterias debe quedar orientada hacia fuera, mientras que la superficie de color blanco debe quedar orientada hacia la unidad.

5. Cierre la rejilla de la toma de entrada Cierre la rejilla firmemente.

NOTA:

• Elfiltro purificador de aire fotocatalizador se solarizará en un periodo de tiempo fijo. En el caso de una familia normal, suele solarizarse cada 6 meses.
• El filtro purificador de aire antibacterias disfruta de una gran durabilidad y no es necesario sustituirlo. No obstante, durante las temporadas de uso es recomendable eliminar el polvo con frecuencia utilizando un aspirador o agitándolo ligeramente. De lo contrario, su rendimiento puede verse afectado.
• Cuandono se encuentre en uso, conserve el filtro purificador de aire antibacterias en un lugar fresco y seco y evite su exposición a la luz solar directa durante periodos prolongados de tiempo. De lo contrario, su capacidad de esterilización se reducirá.

Precauciones

ADVERTENCIA

Llame al departamento de ventas / asistencia técnica si desea obtener más información acerca de la Instalación.

No intente instalar este aparato de aire acondicionado personalmente.

Una instalación incorrecta podría provocar descargas eléctricas, incendios o fugas de agua.

ADVERTENCIA

Si aprecia alguna anomalía, como una pequeña quemadura, detenga inmediatamente el funcionamiento del aparato y póngase en contacto con su punto de venta.

Utilice una fuente de alimentación exclusiva equipada con un interruptor de circuito.

Compruebe que la instalación del drenaje se haya llevado a cabo correctamente.

Conecte el cable de la fuente de alimentación completamente a la toma de suministro eléctrico.

Utilice un nivel de voltaje adecuado.

1. No prolongue el cable de la fuente de alimentación ni lo conecte por un punto intermedio.
2. No instale el aparato en un lugar en el que sea posible la generación de fugas de gas inflamable alrededor de la unidad.
3. No permita que la unidad resulte expuesta a vapores de agua o de aceite.
   PROHIBIDO

No enrolle el cable de la fuente de alimentación.

PROHIBIDO

Extreme la precaución para evitar dañar el cable de la fuente de alimentación.

PROHIBIDO

No inserte objetos a través de la toma de entrada o salida de aire.

PROHIBIDO

No inicie ni detenga el funcionamiento del aparato desconectando el cable de la fuente de alimentación.

PROHIBIDO

No dirija el flujo de aire directamente hacia personas, en especial hacia niños o ancianos.

PROHIBIDO

No intente reparar o reconstruir el aparato personalmente.

Conecte el cable de conexión a tierra.

PRECAUCIÓN

No utilice el aparato con fines de conservación de alimentos, obras de arte, equipos de precisión o cultivos, ni tampoco en instalaciones agrarias.

PROHIBIDO

No instale la unidad cerca de una chimenea u otro aparato de calefacción.

PROHIBIDO

No coloque animales o plantas en la ruta directa del flujo de aire.

PROHIBIDO

Aspire aire fresco con frecuencia, especialmente si hay algún aparato de gas en funcionamiento al mismo tiempo.

Compruebe que el soporte de instalación se encuentre en buenas condiciones.

PROHIBIDO

No coloque ningún objeto sobre la unidad ni se suba a ella.

PROHIBIDO

No accione el interruptor con las manos mojadas.

No coloque jarrones o contenedores de agua de otro tipo sobre la unidad.

PROHIBIDO

Resolución de problemas

Antes de solicitar asistencia técnica, compruebe los siguientes puntos.

	Problema Causa	o puntos a comprobar
Inspección de comportamiento normal	El sistema no se reinicia inmediatamente.	● Cuando se detiene la unidad, ésta no se reinicia inmediatamente hasta después de transcurridos 3 minutos para proteger el sistema.● Si la toma eléctrica se extrae y vuelve a insertarse, el circuito de protección se activa durante 3 minutos para proteger el acondicionador de aire.
	La unidad emite ruidos.	● Es posible que se escuche un susurro o gorgoteo durante el funcionamiento de la unidad o al detenerla. El sonido es aún más intenso después de 2-3 minutos una vez puesta en marcha la unidad.(El ruido viene generado por el refrigerante que fluye por el sistema).● Es posible que se escuchen crujidos durante el funcionamiento de la unidad. Este sonido se genera como consecuencia de la expansión o contracción de la carcasa que se deriva de los cambios de temperatura.● Si se escucha un ruido muy fuerte durante el funcionamiento de la unidad, el filtro de aire podría estar demasiado sucio.
	Se aprecian olores.	● Esto se debe a que el aire del entorno, con olor a muebles, pintura o cigarrillos, circula a través del sistema.
	El aparato expulsa vapor o vaho.	● Durante el funcionamiento en el modo FRÍO o SECO, el equipo podría expulsar vapores.Esto se debe a la refrigeración repentina del aire interior.
	No es posible cambiar la velocidad del ventilador en el modo seco.	● El el modo SECO, cuando la temperatura de la habitación desciende por debajo de la configuración de temperatura + 2°C, la unidad pasa inmediatamente a la velocidad BAJA independientemente de la configuración de VENTILADOR.
Pruebas múltiples		● ¿Está insertada la toma de alimentación?● ¿Se ha producido un fallo de alimentación?● ¿Se ha fundido algún fusible?
	Refrigeración insuficiente	● ¿Está sucio el filtro de aire?Normalmente debe limpiarse cada 15 días.● ¿Existen obstáculos en la entrada o salida de aire?● ¿Se ha configurado a temperatura correctamente?● ¿Existen puertas o ventanas abiertas?● ¿Penetra la luz solar directamente a través las ventanas durante el funcionamiento en modo de refrigeración?(Utilice cortinas)● ¿Existen demasiadas fuentes de calor o demasiadas personas en la habitación durante la refrigeración?

Precauciones

• No obstruya ni cubra la rejilla de ventilación del aire acondicionado. No coloque los dedos ni ningún otro objeto en la entrada/salida y las lamas móviles.
• Este producto no está pensado para ser utilizado por personas (incluidos niños) con discapacidad mental, sensorial o física, o bien por quienes no tienen experiencia o carecen de conocimiento, a menos que otra persona responsable de su seguridad supervise su uso o le indique cómo debe hacerlo. Deberá asegurarse de que los niños no juegan con el aparato.

Especificaciones

El circuito de refrigerante ha sido diseñado a prueba de fugas.

La máquina puede adaptarse a las siguientes situaciones

1. Intervalos válidos de temperatura ambiental:

Refrigeración	Interior	Máximo: D.B/W.B 32 Mínimo: D.B/W.B 21	°C/23°C °C/15°C
	Exterior	Máximo: D.B/W.B 46 Mínimo: D.B 18	°C/26°C °C
Calefacción	Interior	Máximo: D.B 27 Mínimo: D.B 15	°C °C
	Exterior	Máximo: D.B/W.B 24 Mínimo: D.B/W.B -7	°C/18°C °C/-8°C
	Exterior (INVERTER)	Máximo: D.B/W.B 24 Mínimo: D.B -15	°C/18°C °C

1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, agente de servicio o persona cualificada similar.
2. Si se funde el fusible de la placa de PC de la unidad interior, cámbielo por otro de tipo T. 3,15 A / 250 V. Si se funde el fusible de la unidad exterior, cámbielo por otro de tipo T. 25 A / 250 V.
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en un lugar fácilmente accesible.
5. Las pilas gastadas deben ser eliminadas correctamente.
6. El aparato no ha sido diseñado para su uso por niños o personas enfermas sin supervisión.
7. Los niños pequeños deberán ser supervisados por un adulto para asegurarse de que no juegan con el aparato.
8. Emplee la toma de alimentación adecuada para el cable de alimentación utilizado.
9. El enchufe de alimentación y el cable de conexión deben satisfacer los requisitos de la normativa local.
10. Para proteger los equipos, apague primero el interruptor A/C, y desconecte la alimentación después de 30 segundos.

Haier

Dirección: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 República Popular China

Contactos: TEL: [phone]; FAX: [phone]

Sitio web: www.haier.com

Parti e funzioni

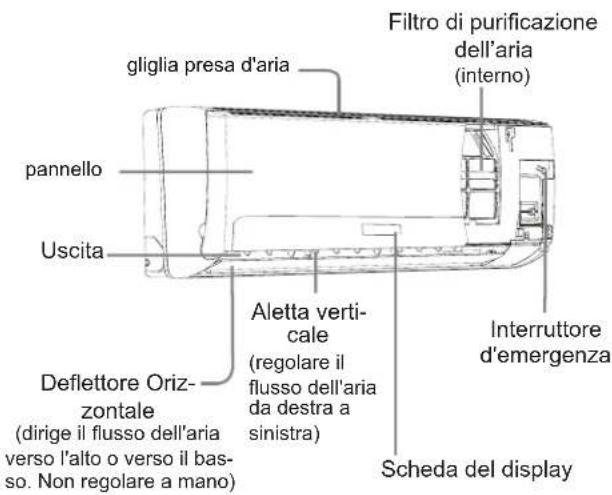

Unità interna

④ TUBO SCARICO CONDENSA
