Tipo di prodotto	Climatizzatore split (unità interna ed esterna)
Marca	Haier
Modello	AB09CS1ERA
Refrigerante	R410A (GWP 1975)
Modalità di funzionamento	Auto, Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione
Telecomando	Senza fili, portata 7 m, batterie 2×R03
Timer	Programmabile 24 ore (on/off)
Funzioni speciali	Sleep, Potenza (raffreddamento/riscaldamento rapido), Silenzioso, Flusso d'aria sano
Orientamento del flusso d'aria	Altezza e basse regolabili (sinistra/destra non disponibile)
Temperatura di funzionamento (raffreddamento)	Interno: da 18 °C a 32 °C; Esterno: da 18 °C a 46 °C
Temperatura di funzionamento (riscaldamento)	Interno: da 15 °C a 27 °C; Esterno: da -15 °C a 24 °C
Alimentazione elettrica	220-240 V ~ 50 Hz (monofase)
Protezione elettrica	Interruttore differenziale, fusibile T 3.15A/250 V
Installazione	Riservata a un professionista; altezza del soffitto: da 2,5 m a 3 m
Pulizia	Filtro dell'aria lavabile (ogni 2 settimane in ambienti polverosi); griglia di ingresso dell'aria
Manutenzione stagionale	Far funzionare in modalità ventilazione per mezza giornata dopo la stagione; spegnere l'alimentazione
Sicurezza	Messa a terra obbligatoria; non utilizzare vicino a gas infiammabili
Conformità	CE (direttive bassa tensione, EMC), RoHS, RAEE
Peso e dimensioni	Non specificati nel manuale

Domande frequenti - AB09CS1ERA HAIER

Come usare il telecomando?

Inserire due batterie R03 rispettando la polarità. La distanza tra il telecomando e il ricevitore non deve superare i 7 metri senza ostacoli. Per avviare, premere ACCENSIONE/SPEGNIMENTO. Selezionare la modalità (Auto, Freddo, Caldo, Deumidificazione, Ventilazione) con gli appositi pulsanti. Regolare la temperatura con TEMP+/TEMP-. Usare il pulsante VENTILATORE per scegliere la velocità.

Cosa fare se il climatizzatore non si avvia?

Verificare che l'interruttore di alimentazione sia acceso e che l'interruttore differenziale non sia scattato. Assicurarsi che l'alimentazione elettrica sia normale. Se il problema persiste, attendere 3 minuti dopo lo spegnimento (protezione automatica). Altrimenti, contattare il fornitore.

Come pulire il filtro dell'aria?

Prima spegnere l'alimentazione elettrica. Aprire la griglia di ingresso dell'aria premendo i due pulsanti laterali. Rimuovere il filtro dell'aria. Pulirlo con una spazzola morbida e acqua (non oltre 50 °C) o un detergente neutro. Lasciare asciugare e rimontare.

Quali sono le temperature di funzionamento consigliate?

In modalità raffreddamento: interno da 18 °C a 32 °C, esterno da 18 °C a 46 °C. In modalità riscaldamento: interno da 15 °C a 27 °C, esterno da -15 °C a 24 °C.

Come usare la funzione timer?

Premere il pulsante TIMER per scegliere tra ACCENSIONE, SPEGNIMENTO o ACCENSIONE-SPEGNIMENTO. Impostare l'ora con i pulsanti + o - (incrementi di 0,5 h per le prime 12 ore, poi 1 h). Confermare con il pulsante CONFERMA. Per annullare, premere più volte TIMER fino a cancellazione.

Perché ci sono rumori di gorgoglio o scricchiolio?

Il rumore di gorgoglio è normale: è il refrigerante che circola nei tubi. Gli scricchiolii sono dovuti alla dilatazione/contrazione della plastica a causa del calore. Non sono malfunzionamenti.

Come attivare la modalità silenziosa?

Premere il pulsante SILENZIOSO del telecomando. Appare l'icona. Premere di nuovo per disattivare. In modalità silenziosa, l'apparecchio funziona a bassa velocità per un rumore ridotto, ideale per il sonno.

Cosa fare in caso di perdita di refrigerante?

Se si sospetta una perdita, spegnere immediatamente l'apparecchio, interrompere l'alimentazione e aerare la stanza. Non usare fiamme. Contattare il fornitore per un intervento professionale.

Come installare correttamente l'unità interna?

L'installazione deve essere eseguita da un professionista. L'unità interna deve essere fissata saldamente al soffitto a un'altezza di 2,5-3 metri. Controllare il livello orizzontale con una livella a bolla. Assicurarsi che lo scarico abbia una pendenza discendente di almeno 1/100.

Perché l'apparecchio soffia aria fredda in modalità riscaldamento?

All'avvio del riscaldamento, l'aria può essere fredda per alcuni istanti a causa della funzione di prevenzione delle correnti fredde. Attendere un breve momento fino a quando esce aria calda. È normale.

MANUALE UTENTE AB09CS1ERA HAIER

Selezione la temperatura que desee.

Risoluzione dei problemi 9

Cosa deve sapere il cliente 11

Manutenzione 12

Tutti prodotti sono conformi alle seguenti dispositionsi europee:

• Direttiva bassa tensione 73/23/CEE
• Direttiva bassa tensione 2006/95/CEE
  -Compatibilité elettromagnetica 89/336/CEE
  -Compatibilità elettromagnetica 2004/108/CE

ROHS

I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (Direttiva RoHS UE).

WEEE

In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici.

REQUISITI PER LO SMALTIMENTO:

Il condizionatore è marchiato con questo simbo- lo. Ciò significica che i prodotti elettrici ed elettronici non devono essere smaltiti insieme ai rifiuti urbani indifferenziate. Non tentare di aprire ilsystema da soli: Lo smantellamento del systema

di condizionamento, il trattamento del refrigerante, dell'olio e di altre parti, deve essere eseguito da un technician补水ificato in conformità alle norme locali e nazionali. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e recupero. Assicurandosi che questo prodotto sia smaltito in mood appropriato si aiutera nella prevenzione di potenziali effetti negativi sull'ambiente e sulla salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. Le batterie usate del telecomando devono essere smaltite separatamente in conformità alle norme locali e nazionali.

IMPORTANT INFORMAZIONI RELATIVE AL REFRIGERANTE UTILIZZATO

Questo prodotto contiene gas serra fluorinato, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera.

Tipodi refrigerante:R410A

Valore GWP*: 1975

GWP=global warming potential
Inserire, con inchioistro indeleble,

• 1 il carico di refrigerante del prodotto inserto in fabbrica
• 2 il quantitativo aggiuntivo di refrigerante caricato sul Campo e
• 1 + 2 Il totale di refrigerante caricato sull'etichetta di caricamento del refrigerante fornita col prodotto. L'etichetta compilata devese assere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto).

A quello prodotto contiene gas serra fluorinato, trattato nel Protocolo di Kyoto
B carico di refrigerante del prodotto inserto in fabbrica: vedere la piatra con il nome dell'unità
C Il refrigerante aggiuntivo caricato durante l'installazione
D Il totale di refrigerante caricato
E Unità esterna
F F cilindro di refrigerante e collettore per la carica

Smaltimento del vecchio condizionatore

Prima di smaltire il vecchio condizionatore in disuso, assicurarsi che sia inerte e sicuro. Scollegare il condizionatore per evitare il rischio che i bambini rimangano intrappolati.

Notare che i sistemi di condizionamento contengono refrigeranti che richiedono lo smaltimento da parte di aziende specializzate. Le materie prime contenate nel condizionatore possono essere riciclate. Rivolgersi al centro di smaltimento rifiuti locale per smaltire in modo appropriato il vecchio condizionatore e rivolgersi alle autorità locali o al rivenditore per tutte le domande. Prima del ritiro da parte dell'azienda per lo smaltimento, assicurarsi che le tubature del condizionatore non siano danneggiate, e si prega di contribuire allo sviluppo della coscienza ambientale insistendo perché sia impiegato un metod di smaltimento appropriato ed ecologico.

Smaltimento dell'imballo del nuovo condizionatore

Tutti i materiali d'imballaggio usati nella confezione del nuovo condizionatore possono essere smaltiti perché pericoli per l'ambiente.

Lo scatolone può essere strappato o tagliati in piccoli pezzi ed essere consegnato ad un centro di raccolta della carta. Il sacchetto di plastica ed i cuscinetti di schiuma sono di polietilene che non contiene idrocarburi di fluoro o cloro.

Tutti questi materiali possono essere consegnati ad un centro di raccolta ed essere riutilizzati快来 un adeguato riciclaggio.

Rivolgersi alle autorità locali per un elenco dei centri di raccolta nelle vicinanzi.

Istruzioni per la sicurezza e Avvisi

Prima di avviare il condizionatore leggere accuramente le informazioni della Guida all'uso. La Guida all'uso contiene osservazioni molto importanti relative al montaggio, funzionamento e manutenzione del condizionatore.

Il produttore non si assume alcuna responsabilità per qual-siasi danno provocato alla mancata osservanza delle istru-zioni che seguono.

• I condizionatori danneggiati non devono essere messi in opera. In caso di dubbio, consultare il rivenditore.
• L'uso del condizionatore deve essere eseguito in rigorosa osservanza delle istruzioni della Guida all'uso.
• L'installazione deve essere eseguita da tecnici qualiificati. Non installare da se l'unità.
• Per motivi di sicurezza, il condizionatore deve essere dotato dell'appropriata messa a terra in conformità alle specifiche.
• Ricordarsi di scollegare sempre il condizionatore prima di aprir la griglia. Afferrare sempre con fermezza la spina e tirarla fuori della presa di corrente.
• Tutte le riparazioni elettriche devono essere eseguite da elettriciisti qualificati. Riparazioni inadeguate possono diventare la causa principale di gravi pericoli per l'utente e per il condizionatore.
• Non danneggiare alcuna parte del condizionatore che trasporta il refrigerante trafiggendo o bucando i tubi del

condizionatore con oggetti affiliati o appuntiti,iegando o girando i tubi,oppure grattando via il rivestimento superficieale dei tubi. Se il refrigerante schizza fuori cui entrare negli occhi provocando gravi lesionsagli organi.

• Non ostruire o coprire la griglia di ventilazione del condizionatore. Non mettere le dita o altri oggetti nelle prese/uscite dell'aria e nel deflettore oscillante.
• Non permettere a bambini di giocare col condizionatore. In nessun caso deve essere consentito ai bambini di sedersi sull'unità esterna. Quando l'unità interna è accesa, la PCB controllerà se il motore dell'oscillazione è OK, dopodiché si avviere il motore della ventola. Quindi è necessario attendere alcuni secondi.
• In modalità di raffreddamento i deflettori oscillatorano automaticamente ad una posizione fissa per evitare la condensa.
• Questa attrezzatura non è intesa per l'uso da parte di persona (inclusi i bambini) con disponța fisiche, sensoriali o mentali ridotte, oppure con un'esperienza o conoscenza limitata, salvo sia data loro assistenza e formazione per l'uso dell'attrezatura da parte di una persona responsable per la loro sicurezza.
• I bambini devono essere controllati per assicurarsi che non giochino con l'attrezatura.

Specifiche

Il circuito del refrigerante è stagno. Per tutti i modelli di condizionatore di questo manuale deve essere installato un interruptatore omnipolare sulla rete elettrica. Questi metodi di scollegamento devono essere.

Raffredda-mentation	Temperatura interna	Massimo BS/BU	32/23°C
		Minimo BS/BU	18/14°C
	Temperatura esterna	Massimo BS/BU	46/24°C
		Minimo BS/BU	18°C
Riscalda-mentation	Temperatura interna	Massimo BS/BU	27°C
		Minimo BS/BU	15°C
	Temperatura esterna	Massimo BS/BU	24/18°C
		Minimo BS/BU	-15°C

Se il cavo d'alimentazione è danneggiato, delve essere sostituito dal produttore, dal suo rappresentante o da una persona similarmente qualificata. Se il fusibile della PCB è saltato, sostiturlo con uno di tipo T3. 15A/250VAC.

Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.

Le batterie usate devono essere smaltite in modo appropriato.

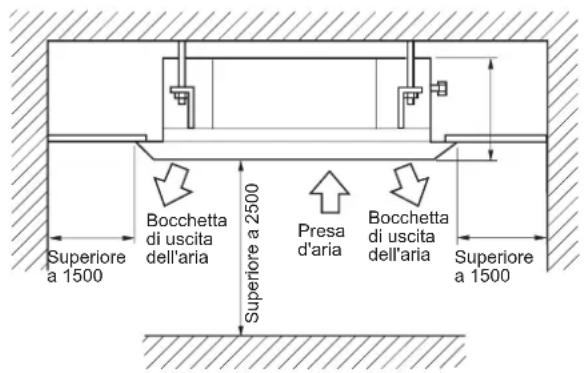

L'unità interna deve essere installata ad un'altezza minima di 2,5 m.

L'interruttore del flusso d'aria e d'alimentazione devono essere installati a portata di mano dell'utente.

Leggere accuratamente le informazioni che seguono per usare in modo corretto il condizionatore. Di seguito sono elencati tre tipi di Avvisi per la sicurezza e Suggerimenti.

3AVVISO: Operazioni scorrette possono provocare gravi consequences, come la morte o gravi lesioni.
ATTENZIONE: Operazioni scorrette posso non provocare lesioni o danni alla macchina; in alcuni casi posso provocare gravi consequences.
ISTRUZIONI: Queste informazioni garantiscono il funzionamento corretto della macchina.

Simboliutilizzati nelleillustrazioni

: indica che I'azione deve essere evitata.
: indica che devono essere seguite istruzioni importanti.
: indica una parte alla quale deve essere fornita la messa a terra.
: Pericolo di scariche elettriche (questo simbolo si trovava sull'etichetta apposta sull'unità principale.)

Dopo aver letto quello manuale, assicurarsi di farlo leggere anche a coloro che utilizzeranno l'unità.

L'untene dell'unità deve tenere a portata di mano quello Manuale e deve consegnarlo a coloro che eseguono le riparazioni o che traslocano l'unità. Inoltre, nel caso in cui ci saia unchio di proprieta, rendere disponibile il manuale per il nuovo utente.

Assicurarsi di osservare rigorosamente i seguenti importanti Avvisi per la sicurezza.

AVVERTENZA

• Se si riscontrano fenomeni anomali (e.g. odore di bruciato), togliere immediamente l'alimentazione elettrica e rivolgersi al rivenditore per istruzioni sul da farsi.

In tal caso, continuare a utilizzato il condizionatore potrebbe causare danni e generare il rischio di folgorazione e di incendio.

Non sostare a lungo sotto il getto d'aria fredda e non permettere alla temperatura d'ambiente di diminuire troppo. Diversamente si possono subire malori o danni alla salute.

• Rivolgersi al rivenditore per le istruzioni su come prevenir la perdita di refrigerante.

Se il condizionatore è installato in una stanza piccola, assicurarsi si prendere tutte le misure necessarie per prevenir l'asfissia in caso di perdita del refrigerante.

• In caso di necessità di manutenzione e riparazioni, contattare il fornitore affinchè se ne occupi.

Manutenzione riparazioni inappropriate possono provare la perdita di acqua, scarie elettriche e pericolodi incendi.

Non mettere le dit a o altri oggetti nelle prese/uscite dell'aria e nel deflettore oscillante quando il condizionatore è in funzione. L'alta velocità della ventola è molto pericolosa e può provocare lesioni.

• Il rivenditore deve occuparsi dell'installazione del condizionatore.

Un'installazione scorretta può causare perdite d'acqua, rischio di folgorazione e incendio.

• Il rivenditore è responsable per la rimozione e nuova installmentazione del condizionatore.

Un'installazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione e incendio.

AVVERTENZA

• Il condizionatore non deve essere usato per qualsiasi scopo diverso dal condizionamento dell'aria. Non usare il condizionatore per altri scopi, e.g. conservazione e protezione di cibo, animali, piante, strumenti di precisione come ancche opere d'arte, perché la qualità di quosti beni ne sarebbe compromessa.

Non smontare lo scarico dell'unita esterna. L'esposizione del ventilatore è molto pericolosa poichè potrebbe ferire le personne.

Non smontare lo scarico dell'unita esterna. L'esposizione del ventilatore è molto pericolosa poichè potrebbe ferire le personne.

• Quando il condizionatore è usato insieme ad altri sistemi di riscaldamento, è necessario arieggiare spesso la stanza, perché una ventilazione insufficiente può provocare l'asfissia.

• La base del condizionatore deve essere controllata per eventuali danni dopo periodi prolongati d'uso. Se la base danneggiata non viene riparata, l'unità rischia di cadere e causare incidenti.

• Sull'unità esterna non devono essere collocati oggetti né possono starci le persone. La caduta di persona e oggetti potrebbe causare incidenti.

AVVERTENZA

Non smontare lo scarico dell'unità esterna. L'esposizione del ventilatore è molto pericolosa poichè potrebbe ferire le personne.
Gli animali e le piante non devono stare in
contatto diretto cl flusso dell'aria.
Diversamente subiranno danni.
Non far funzionare il condizionatore con le mani bagnate. Diversamente si subiranno scariche elettriche.
Utilizzare solo fusibili della tipologia corretta. Non usare cavi o qualsiasi altri materiale per sostituire il fusibile, diversamente si possono provocare guasti e incendi.
- Il condizionatore deve essere pulito solo\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;\ ;;
Non pulire il condizionatore con acqua. Diversamente si subiranno scariche elettriche.

• La base del condizionatore deve essere controllata per eventuali danni dopo periodi prolongati d'uso. Se la base danneggiata noniene riparata, l'unità rischia di cadere e causare incidenti.
• Sull'unità esterna non devono essere collocati oggetti né possono starci le personne. La caduta degli oggetti o delle persone più provocare lesioni.
• Non collocare alcun tipo di unità di combustione sul flusso d'aria del condizionatore perché si causa la combustione incompleta.
• Non è permesso di collocare sul condizionatore o di usare nelle sue vicinanze alcun tipo di spray infiammabile, diversamente di possono provocare incendi.
• Non apririe il condizionatore quando si usano insetticidi spray. Diversamente i prodotti chimici velenosi possono penetrare nel condizionatore e minare la salute delle persone allergiche.

△ ISTRUZIONI:

Richiedere al rivenditore o ad un techniciane qualificato di eseguire l'installazione; non provare mai ad installare da se il condizionatore. Doplo l'installazione, accertarsi delle seguenti condizioni.

AVVISO:

Rivolgersi al rivenditore per l'installazione del condizionatore. L'installazione scorretta può provocare perdite di acqua, scariche elettriche e pericolo di incendio.

ATTENZIONE:

• Il condizionatore non può essere installato in ambienti che contengono gas infiammabili perché c'è il pericolo di incendi.
• Installare un salvavita per le dispersioni elettriche. Senza salvavita è più facile subire scariche elettriche.
• Collegare il cavo di messa a terra. Il cavo di messa a terra non deve essere collegato alle tubazioni del gas, dell'acqua, al parafulmini, alla linea Telefonica; la scorretta messa a terra può provocare scariche elettriche.

Messa a terra

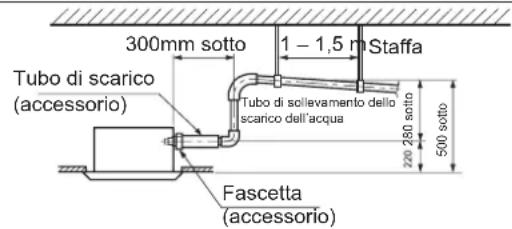

• Usare in modo corretto il tubo di scarico per garantire uno scarico efficiente. L'uso scorretto dei tubi cui provocare perdite di acqua.

[Posizione]

• Il condizionatore deve essere collocato in un luogo ben ventilato
  e fácilmente accesible.

Il condizionatore non deve essere collocato nei luoghi che seguono:

(a) Luoghi in cui sono presenti oli di machine o fumi di altri oli.
(b) Lungo la costa dove nell'aria è presente un'alta concentrazione di sale.
(c) Vicino a risorgive ad alto contento di gas solforici.
(d) In aree con alla fluttuazione della tensione, e.g. fabbriche, eccetera.
(e) In veicoli o imbarcazioni.
(f) In cucine con molti fumi di oli ed alta percentuale d'umidità.
(g) Vicino a machine che emettono onde elettromagneti- che.
(h) Luoghi con fumi acidi o alcalini. Le attrezzature TV, radio, acustiche devono stare ad una distanza minima di 1 m dall'unità interna, esterna, cavo d'alimentazione, cavi di collegamento, tubi, diversamente le immagini sono essere disturbate e si sono create rumori.

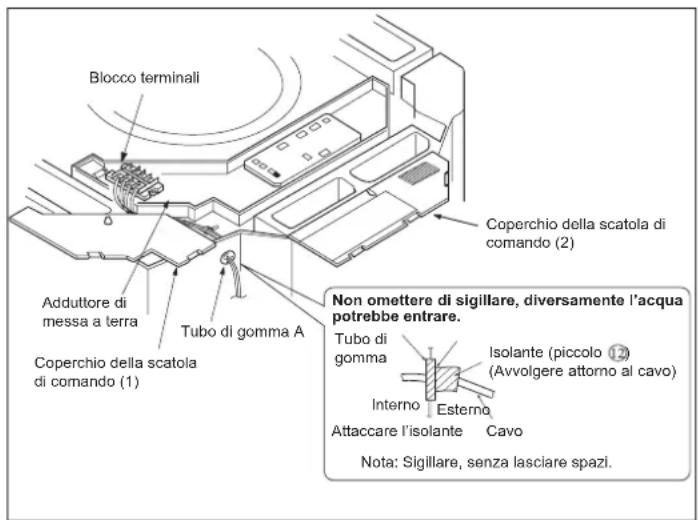

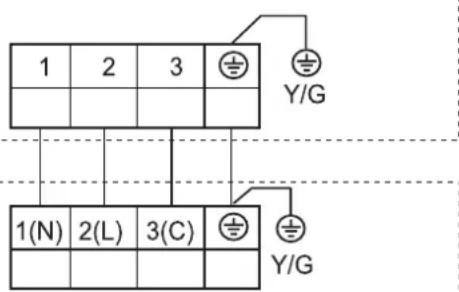

[Collegamento dei cavi elettrici]

Il condizionatore deve essere dotato di un cavo speciale per l'alimentazione.

[Rumore durante il funzionamento]

• Scegliere i luoghi che seguono: (a) Luoghi capaci di supportare il peso del condizionatore, non augmentano né il rumore né le vibrazioni.
• (b) Il vapore emesso dallo scarico dell'unità esterna ed il rumore durante il funzionamento non disturbanò i vicini. Nessun ostacolo attorno allo scarico dell'unità esterna.

Telekomando

Installazione delle batterie

1 Rimuovere il coperchio della batteria;
2 Inserire le batterie come illustrato.
2 batterie R-03, tasto di ripristino (cilindo);
3 Assicurarsi che la polarità delle batterie corrisponda alla stampigliatura " + "/".

4INSERIRE LE BATTERIE, QUINDI RIPOSIZIONARE IL COPERCHIO.

Nota:

• La distanza tra la testina di trasmissione del segnale ed il foro del ricevitore delve essere compresa entro 7 m e non ci devono essere ostacoli.
• Quando nella stanza sono installate lampade fluorescenti ad accensione elettronica o ad interruptore, oppure Telefoni wireless, il ricevitore tends ad essere disturbato quando la distance deve essere ridotta.
• Quando il display non è chiaro o è vuoto, significà che le batterie si sono esaurite. Sostituirle.
• Se il telecomando non funzione normalmente, rimuovere le batterie e rimetterle aosto quale minuto più tardi.

Suggerimento:

Rimuovere le batterie se l'unità non viene'utilizzata per periodi prolongati. Se dovessero apparire delle icone una volta spento, basta premere il tasto di reset.

1. Icona modalità

Modalità operativa	AUTO (auto-matico)	COOL (condizio-natore)	DRY (deumidi-ficatore)	HEAT (Riscal-damento)	VENTIL-LATORE

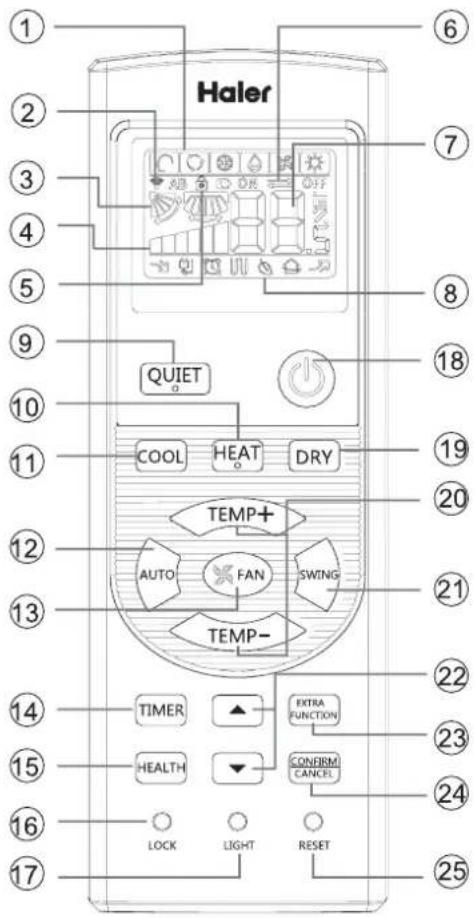

Telecomando

1. Icona invio del segnale
2. Icona OSCILLA
3. Icona FAN SPEED (Velocità ventilatore)

1. Icona BLOCCO
2. Icona TIMER OFF icona TIMER ON
3. Icona TEMP (Temperatura)
4. Icona funzioni aggintive

Modalità operativa	QUITE(silen-zioso)	SO-SPEN-SIONE	Riscaldamentoelettrico integrato	BENES-SERE	ALI-MENTA-ZIONE
Telecomando	-	-	UU	-	-

Il riscaldamento elettrico non è disponibile.

1. Pulsante QUIET (silenzioso)

2. Tasto HEAT (Riscaldamento)

3. Tasto COOL (Condizionatore)

4. Pulsante AUTO (automatico)

5. Pulsante FAN (ventilatore)

6. Pulsante TIMER

7. Tasto HEALT (Benessere)

(Questo modello non è dotato di esta funzione.)

1. Tasto LOCK (Blocco)

Usato per bloccare i pulsanti e la visualizzazione del LED.

1. Tasto LIGHT (Luce)

(Questo modello non è dotato di但这a funzione.)

Controlla l'illuminazione lo spegnimento del pannello di visualizzazione LED interno.

1. Pulsante ON/OFF (accensione/spegnimento)

2. Tasto DRY (Deumidificazione)

3. Pulsante TEMP (temperatura)

4. Pulsante SWING (oscillazione)

5. Tasto HOUR (Ore)

6. Pulsante EXTRA FUNCTION (funzione extra)

Funzione solo ventilatore, funzione di erogazione dell'aria verso l'alto e il basso, funzione riposo, funzione aria fresca (funzione riservata), conversione gradi Fahrenheit Celsius
Funzione impostazione potenza, funzione oscillazione DA sinistra e destra, funzione riscaldamento 10^ C

1. Tasto CANCEL/CONFIRM

Imposta e annulla il timer e altre funzioni addizzionali.

1. Tasto RESET (Ripristino)

Se il telecomando avesse un aspetto anomalo, usare un oggetto appuntito per premere quello pulsante e resettare il telecomando

Funzionamento di base

1. Avviare l'unità
   Tenere premuto ON/OFF sul telecomando finché l'unità si avvia.
2. Sezione della modalità operativa

Tasto COOL: Modalità di raffreddamento

Pulsante HEAT (riscaldamento): modalità riscaldamento

Pulsante DRY (deumidificatore): Modalità deumidificatore

1. Sezione impostazione temperatura

Premere il pulsante TEMP+ / TEMP-

TEMP+ Ogni volta che è premuto il tasto, l'impostazione della temperatura aumenta di 1^ C, se il tasto è tenuto premuto, la temperatura aumenta rapidamente

TEMP-Ogni volta che è premuto il tasto, l'impostazione della temperatura diminuisce di 1^ , se il tasto è tenuto premuto, la temperatura diminuisce rapidamente

Selezionare una temperatura desiderata.

1. Sezione della velocità del ventilatore

Premere il tasting FAN. A ciascuna pressione la velocità del ventilatore cambia come segue:

Il condizionatore funzione con la velocità visualizzata della ventola.

Quando la funzione FAN è impostata su AUTO, il condizionatore regola automaticamente la velocità della vento-la in base alla temperatura d'ambiente.

Modalità di funziona-mento	Telecoman-do	Nota
AUTO (automatico)		In modalità di funzionamento AUTO, il condizionatore selezione è automaticamente la modalità Cool (Raffreddamento) o Heat (Riscaldamento) in base alla temperatura di ambiente. Quando la funizione FAN (Ventilatore) è impostata su AUTO il condizionatore regolera automaticamente la velocità della ventola in base alla temperatura di ambiente.
COOL (condizionatore)
DRY (deu-midificatore)		In modalità DRY (Deumidificatore), quando la temperatura d'ambiente di-vento inferiore di +2°C rispetto all'impostazione della temperatura, l'unità funzioni erad intermittenza a velocità LOW (Bassa) indipendentamente dall'impostazione FAN (Ventilatore).
HEAT (Riscaldamento)		In modalità riscaldamento, l'aria calca uscira dopo un breve periodo a causa della funizione di prevenzione dei flüssi di aria frodda. Se ventilatore è impostato in modalità automatica, l'unità regolera automaticamente la velocità del ventilatore in base alla temperatura ambiente.
VENTILATA-TORE		In modalità FAN (Ventilatore), l'unità non funzionera in modalità COOL (Raffreddamento) o HEAT (Riscaldamento) ma solo in modalità FAN (Ventilatore), la funizione AUTO non è disponibile per la modalità FAN (Ventilatore), E l'impostazione della temperatura è disabilità. Il modalità FAN (Ventilatore), non è disponibile la funizione Sleep (Riposo).

Funzionamento

Premere il tasto per accedere ad altre opzioni, quando il ciclo visualizza l'icona , l'icona lampeggerà. Quindi premere CANTERM per entrare nella funzione sospensione.

Modalità di funzionamento

1. In modalità COOL (Raffreddamento)/ DRY (Deumidificatore)

1 ora dove l'attivazione della modalità SLEEP (Riposo), la temperature auminerà di 1^ C rispetto alla temperature impostata. Dopo un'altra ora, la temperature aumenta alla corra di 1^ C. L'unità funzionera per altre 6 ore e poi si arresterà, la temperature sera superiore a quella impostata e quando non sare troppo bassa durante il riposo.

1. In modalità HEAT (Riscaldamento)

1 ora dopo l'attivazione della modalità SLEEP (Riposo), la temperature aumenta di 2^ rispetto alla temperature impostata. Dop o un'altra ora, la temperature aumenta ancora di 2^ . Dop otre 3 ore, la temperature aumenta ancora di 1^ . L'unita funzionera per altre 3 ore e poi si arresterà, la temperature sera superiore a quella impostata e quindi non sare troppo Bassa durante il riposo.

1. In modalità automatica

L'unita funziona alla modalita di riposo corrispondente adattata alla modalita automatica selezionata.

1. In modalità ventilatore

La funzione SLEEP (Riposo) non è disponibile.

1. Impostare ilchio d'intensità del flusso d'aria durante il riposo

Se l'intensità del flusso d'aria è impostata su alta o media prima di coricarsi, impostare ilchio. Il medio d'intensità del flusso d'aria durante il riposo. Se la ventilazione è debole, non modificarla.

Nota

Quando è impostato il TIMER, la funzione Sleep (Riposo) non è disponibile. Dopo ave impostato la funzione Sleep (Riposo), se l'utente ripristina il TIMER, la funzione Sleep (Riposo) sare aannullata; la macchina sare in stato di timing-on.

(1) Modalità POWER (Potente)

Quando è necessario un riscaldamento o raffreddamento.\ rapido, è possible usare esta funzione.

Premere il pulsante per insertire opzioni aggiuntive, quando viene visualizzato il ciclo su, lampeggerà, quindi premere per entrare nella funzione alimentazione. Per annullare la funzione, insertire di nuovo opzioni aggiuntive per annullare la funzione alimentazione.

(2) Modalità QUIET (Silenzioso)

Questa funzione può essere utilizzata quando c'è bisogno di silenzio per riposare o per lagettura. Premere il pulsante QUIET (silenzioso), il telecomando mostrera quindi raggiungere la funzione silenzioso. Premere di nuovo il pulsante QUIET (silenzioso), la funzione silenzioso verrà annullata. Nota:

Durante il funzionamento QUIET, in modalità Riscaldamento o Condizionatore, la stanza sare soggetta a una distribuzione disomogenea della temperature. L'uso prolongato della modalità QUIET (Silenzioso) provocherà l'effetto di non raffreddare o riscaldare a sufficientia.

(3) Funzione 10^ HEAT (Riscaldamento 10^ )

Funzione 10^ HEAT (Riscaldamento 10^ ): L'impostazione della temperatura è di 10^ in modalità di riscaldamento.

Premere il tasto EXTRA per accedere ad alte opzioni, quando il ciclo visualizza l'icona "10°C", l'icona lampeggerà; poi premere il tasto CONFRM per accedere alla funzione 10^ HEAT (Riscaldamento 10^ ) NOTE:

L'impostazione della temperatura è fissa; se si preme il tasting "TEMP+" o "TEMP-" la funzione 10^ HEAT (Riscaldamento 10^ ) sare aannullata.

Regolazione della direzione del flusso d'aria

1. Visualizzazione stato del flusso d'aria
   CONDIZIONATORE/DEUMIDIFICAZIONE:

RISCALDAMENTO:

1. Regolazione del flusso d'aria verso sinistra e destra

(Qesto modello non è dotato di但这a funzione.)

Funzionamento timer On/Off

1 Una volta avviata l'unità, selezionare la modalità di funzionamento desiderata.
2. Premere il pulsante TIMER per cancellare la modalità
TIMER. Ogni volta che si preme il tasto, il display cambia come segue: Telecomando:

Poi selezionare la modalità TIMER voluta (TIMER ON (Timer accensione), TIMER OFF (Timer spegnimento) o TIMER ON-OFF (Timer accensione-spegnimento)). La dicitura "ON" o "OFF" lampeggerà sul display.

1. Per impostare l'ora, premere il pulsante /

Premere il tasto per agli ora, l'ora impostata nelle prime 12 ore aumenta di mezz'ora ad agli pressione, passate le 12 ore aumenta di 1 ora ad agli pressione.
Premere il tasto per agli ora, l'ora impostata nelle prime 12 ore diminuisce di mezz'ora ad agli pressione, passate le 12 ore diminuisce di 1 ora ad agli pressione. Puo essere regolato sulle 24 ore.

1. Conferma impostazioni timer

Dopo ave regolato l'ora, premere il tasto confermare; il tasto ON o OFF non lampeggerà più.
5. Annullare impostazioni timer
Premere il pulsante timer per più volte finché l'ora visualizzata non viene eliminata.

Suggerimenti:

dopo ave sostituito le batterie, oppure dato un black-out, l'
impostazione dell'ora delve essere configurata di nuovo.
In base alla sequenza di impostazione dei tempi TIMER ON (timer accensione) o TIMER OFF (timer spegnimento), posso sono essere ottenuti Start-Stop o Stop-Start.

Funzionamento con flusso d'aria benessere

1. Premere ⑥ per iniziare Impostare le condizioni di lavoro ottimali.
2. Impostazioni della funzione flusso d'aria benessere Premere il tasto [DXTRA] accedere ad altre opzioni. Premere quello tasto in modo continuato, la posizione dei deflettori passera ciclicamente tra le tre impostazioni che seguono, per scegliere l'oscillazione voluta, poi premere il tasto CONFIRM CANCEL per confermare.

1. Annullamento della funzione benessere

Premere il tasto [EXTRA] accederà ad altre opzioni. Premere quello tasto in modo continuato, la posizione dei deflettori passera ciclicamente tra le tre impostazioni che seguono, poi premere il tasto [CONFIRM] annullare.

Avviso: Non direzionare l'alletta con la mano. Altrimenti, la griglia funzioni er in maniera errata. Se la griglia non funziona correttamente, fermare per un minuto quindi riavviare l'unità, eseguendo le regolazioni con il telecomando.

Nota:

1. Dopo aveo impostato la funzione benessere, la posizione della griglia è fissa.
2. In riscaldamento, è meglio selezionare la modalità.
3. In raffreddamento, è meglio selezionare la modalità .
4. In condizionatore e deumidificatore, utilizzando il condizionatore per un lungo periodo di tempo in condizioni di alto tasso di umidità, alla griglia potrebbero cadere delle gocce d'acqua.

I seguenti fenomeni non indicano un guasto

Si sente un rumore come di acqua che scorre	Hua Hua	Quando il condizionatore si avvia, quando il compressore si avvia o si arre-sta durante il funzionamento, oppure quando il condizionatore si arresta, a volte è emesso un segnale acustico oppure sienta un gorgoglio. Questo è il rumore del refrigerante che scorre nei tubi e non è un guasto.
Si sente un rumore di spaccatura è provocato	dall'espansione e contrazione della plastica
Si sentono cattivi odori. A volte l'aria scaricata	dall'unità ha un cattivo odore. I cattivi odori sono causati dagli aromi dei mobili, delle pitture e fumo di tabacco assorbito dall'unità interna.
Durante il funzio-namento esce del vapore dall'unità interna.	In modalità COOL (Raffreddamento) o DRY (Deumidificatore), dall'unità si cui vuvedere uscire del vapore acqueo; questa è la condensa provocata dall'improvvisa uscita dell'aria fredda.
Cambio automatico alla modalità FAN (Ventilatore) durante il raffreddamento.	Per impedire che il ghiaccio si accumuli sullo scambiatore di calore, a volte l'unità passa automaticamente alla modalità FAN (Ventilatore), ma poi torna presto alla modalità di raffreddamento.
Impossibile riavviare il condizionatore subitoismo ago averlo spento. Il condizionatore non si avvia?	Questo è dovuto nella funzione di auto-protezione del systema, quando il condizionatore non cui è essere riaccesso per circa tre minuti sono stati spento. Attendere tre minuti
L'aria non esce oppure la velocità della ventola non più essere modificata in modalità deumidificatore.	In modalità DRY (Deumidificatore), quando la temperature d'ambiente di-venta superiore di +2° C rispetto all'impostazione della temperatura, l'unità funzionera ad intermittenza a velocità LOW (Bassa) indipendentemente dall'impostazione FAN (Ventilatore).
Acqua o vapore generati dall'unità esterna durante il riscaldamento.	Questo sucede quando il ghiaccio accumulato sull'unità esterna è rimioso (durante la fase di sbrinamento). Sbrinamento
In modalità di riscaldamento, la ventola continua a funzionare sebbene l'unità sua stata arrestata.	Per dissipare il calore in effcco, la ventola dell'unità interna continuerà a funzionare per un po' dello che l'unità si è arrestata automaticamente.

Controllare quanto segue prima di chiamare l'assistenza clienti.

L'unità non si avvia
L'interruttore d'alimentazione è accesso? L'interruttore d'alimentazione non è in posizione d'accensione ON.	La corrente elettrica è erogata normalmente?	Il salvavita è in funzione? Assicurarsi di spegnere immediamente l'interruttore d'alimentazione e contattare il rivenditore.

Raffreddamento o riscaldamento insufficiente

La modalità operativa è regolata come necessario	Ilhetto dell'aria è sporco?	Il deflettore oscillante orizzontale è rivolto verso l'alto? (in modalità Heat, riscaldamento)
La presa o lo scarico dell'aria è ostruito?	Porto o finestra aperta

Raffreddamento insufficiente

Ci sono altre sor- genti di calore nel- la stanza?

La stanza è in- teressata alla luce diretta del sole?

La stanza è affollata? Lamstanza è

Emissione di aria fredda (durante il riscaldamento)

Se il climatizzatore ancora non funziona correttamente dopo aver effettuato questi controllingi, o se si verificano i seguenti problemi, si prega di spegnere immediatamente l'apparecchio e di contattare il proprio rivenditore.

• I fusibili o il magnetotermico di protezione fondono o saltano spesso.
• Formazione di gobce di condensa durante il funzionamento in modalità Raffreddamento o Deumidificazione.
• Il funzionamento è anormale o si sentono rumori insoliti.

Quando c'è un guasto, la ventola dell'unità interna smette di funzionare.

In caso di guasto dell'unità interna, solo di LED di funzionamento del ricevitore remoto indichera,

In caso di guasto dell'unità esterna, il LED TIMER ed il LED di funzionamento indicheranno, .il LED del ricevitore remoto sta per il decimoippo ed il LED di funzionamento sta per il primoippo.

Il numero di volt è il guasto dell'unità esterna + 20. Ad esempio: il codice di erre dell'unità esterna è 2, l'unità interna dovrebbe visualizzare 22. Di conseguenza, il LED TIMER prima lampeggia due volt, poi il LED di funzionamento lampeggia due volt; tuttavia, quando il LED di guasto dell'unità esterna lampeggia 20 volt, l'unità interna visualizzera 42, si tratta di

una particolarità.

Ta: Sensore temperatura ambiente

Tm: Sensore temperatura serpentina

Risoluzione dei problemi	CODICE ERRORE (Numero di volte in cui il LED di funzionamento dell'unità interna lampeggia)	POSSIBILI CAUSE
Guasto temperatura Ta	1	Il sensore è scollegato, rotto, nella posizione sbaglia-ta o cortocircuito
Guasto temperatura Tm	2	Il sensore è scollegato, rotto, nella posizione sbaglia-ta o cortocircuito
Guasto EEPROM PCB unità interna	4	Guasto PCB unità interna
Comunicazione anomala tra l'unità interna ed esterna	7	Collegamento sbagliato, cavi scollegati, imposta- zione indirizzo scorretta dell'unità interna, guasto alimentazione elettrica, guasto PCB
Comunicazione anomala tra telecomando cablato interno e PCB unità esterna	8	Collegamento sbagliato, telecomando cablato scolle-gato / guasto PCB
Anomalie del systemà di drenaggio	12	Motore pompa scollegato o in posizione scorretta, guasto interruptore galleggiante, interruptore galleg-giante scollegato o in posizione sbagliata
Funzionamento modalità interna anomala	16	Diverso da modalità unità esterna

Cosa deve sapere il cliente

• Installare il condizionatore osservando i requisiti specificati in quello manuale per garantire il corretto funzionamento del condizionatore.
• Prestare attenzione a non graffiare la superficie della copertura quando si sosta il condizionatore.
• Conservare il Manuale d'installazione per riferimenti futuri, quando si eseguono le manutenzioni oppure quando si trasloca.
• Dopo ave eseguito l'installazione, usare il condizionatore seguondo le istruzioni del Manuale d'uso.

Istruzioni per l'uso

Regolare il flusso dell'aria in modo appropriato Evitare la luce

diretta del sole ed il flusso diretto dell'aria

Mantenere una temperatura interna appropriata. Troppo freddo o troppo caldo non fanno bene alla salute. Inoltre risultata in un consumo eccessivo di corrente elettrica.

Usando la modalità TIMER si può ottener la temperatura d'ambiente adatta quando ci si sveglia oppure quando si

torna a casa.

Manutenzione

Conservazione stagionale Manutenzione di fine staggi

Durante una bella giornata, far funzionare l'unità in modalità FAN (Ventilazione) per mezza giornata per asciugare bene le parti interne dell'unità.

Arrestare il funzionamento e spegnerle l'interruttore d'alimentazione. La corrente elettrica è consumata ancche quando il condizionatore è arrestato.

Pulire il filtro dell'aria, l'unità interna e l'unità esterna e coprine l'unità esterna con la sua copertura.

Manutenzione d'inizio stagione

Verificare che non ci siano ostacoli che bloccano le prese e le uscite dell'aria dell0unita interna ed esterna per evitare di ridurre la loro efficienza.

Assicurarsi di installare il filtro dell'aria e che questo non sia sporco. Diversamente si possono provocare danni o guasti alla macchina a causa della polvere che penetrà all'interno dell'unità

Per impedire al compressore quando si esegue l'avvio in modalità HEAT (Riscaldamento), accendere l'interruttore d'alimentazione 12 ore prima dell'avvio.

Nota

Le parti interne dell'unità interna devono essere pulite. Consul-tare il rivenditore perché la pulizia deve essere eseguita da un tecnico qualificato. In modalità di raffreddamento il systemà di scarico scarica l'acqua nella stanza.

Pulizia dell'unità

Spagnere l'interruttore d'alimentazione	Non toccare con le mani bagnate. Non usare acqua calda.
OFF

NOTA: Consultare il rivenditore per informazioni dettagliate.

Pulizia del filtro dell'aria

• Non rimuovere il filtro dell'aria, diversamente si possono provocare pericoli.

• Se l'ambiente in cui è installato il condizionatore è polveroso, il filtrò dell'aria delve essere tre volte più del normale (solitamente è lavato sue volte la settimana).

• Rimozione della griglia della presa d'aria

Guardare la Figura 1, premere le due linguette sul lato della griglia, poi sollevare di 45^ per togliere la griglia della presa d'aria.

Premere i tasti seguondo la direzione indicata alla freccia.
Figura 1

Rimozione della griglia.
della presa d'aria

1. Rimozione del filtro dell'aria (Figura 2)

Premere col pollice il bordo esterno della griglia e al contempo estrarre il bordo inferiore del filtroosi da poterlo staccare fácilmente.

P.S. Le immagini di cui sopra sono usate solo come esempio, attenersi al macchinario reale per eseguire le operazioni

Pulizia della griglia della presa d'aria

(1). Apertura della griglia della presa d'aria
Tirare contemporaneamente le due impugnature e poi abbassarle lentamente. (La procedura è inversa per chi-dere.)
(2). Rimozione del filtro dell'aria
Fare riferimento a "Pulizia del filtrò dell'aria"
(3). Rimozione della griglia della presa d'aria
Apriere la griglia della presa d'aria e sollevarla di 45^
(4). Pulizia

Avviso

Per la pulizia non usare acqua a temperatura superiore a 50^ per evitare la decolorazione o la deformazione.

Usare un pennello morbido, ac-qua ed un detergente neutro per pulire, poi buttare via l'acqua.

Aperto

Quando c'é troppa polvere

Usare un soffiatore oppure spruzzare un detergente apposto per utensili da cucina sulla griglia della presa d'aria, lasciare agire per 10 minuti e poi sciacquare bene.

(5). Installazione della griglia della presa d'aria

Fare riferimento al punto 3.

(6). Installazione del filtro dellaria

Fare riferimento a "Pulizia del filtrò dell'aria"

(7). Chiusura della griglia della presa d'aria

Fare riferimento al punto 1

ATTENZIONE:

Per garantire l'installationazione appropriata, leggere accuratamente gli "Avvisi" prima di iniziare a lavorare. Dopo l'installazione avviare in modo corretto l'unità e migliorare al cliente come funziona e come Maintainere l'unità.

Significati degli avvisi e dei richiami all'attenzione:

AVVISO: Se non sono osservate le istruzioni si possono subire gravi lesions oanche la morte.
ATTENZIONE: Se non sono osservate le istruzioni le persone possono subire lesioni e la macchina si può danneggiare.

AVVISO:

L installatione deessere eseguitda tecnici qualificati, non installare da se I'unita. L installatione scorretta provochera perdite d'acqua, scariche elettriche o incendi.
- Installare l'unità come da istruzioni del Manuale. L'installazione scorretta provochera perdite d'acqua, scariche elettriche o incendi.
- Assicurarsi di usare gli accessori e le parti specificate. Diversamente si possono verificare perdite d'acqua, scariche elettriche, incendi, oppure la caduta dell'unità.
- L'unità deve essere collocata in un luogo sufficientemente solido a sopportarne il peso. Diversamente l'unità potrebbe cadere e provocare lesioni.
- Quando si installa l'unità, tenere in considerazione tempeste, uragani e terremoti. L'installazione scorretta dell'unità può provocarne la caduta.
- Tutto il lavoro elettrico deve essere eseguito da un elettricista qualificato in conformità alle norme ed alle leggi locali, comeanche alle istruzioni di questo Manuale.
- Usare i cavi appropriati per l'unità. L'installazione scorretta o l'uso di cavi inappropriati cui provocare scariche elettriche o incendi.
- Tutti i cavi ed i circuiti devono essere sicuri. Tutti i cavi devono essere collegati in sicurezza. Assicurarsi che le forze esterne non possano influenzare il blocco terminali ed i cavi elettrici. Contatti ed installazione insufficienti possono provocare incendi.
- Arrangiare i cavi correttamente quando si collega l'alimentazione elettrica dell'unità interna ed esterna. Fissare bene il coperchio del blocco terminali per evitare il surriscaldamento, scariche elettriche o incendi.
- Se si verifies la perdita del refrigerante durante l'installazione, ventilare bene la stanza.
In caso di incendio si sviluppano gas velenosi.
- Controllare l'unità al terme dell'installazione. Assicurarsi che non ci siano perdite. Il refrigerante sviluppa gas velenosi quando enters in contatto con sorgenti di calore come termosifoni, forn, eccetera.
- Togliere la corrente elettrica prima di toccare il blocco terminali.

ATTENZIONE:

• L'unità deve essere dotata di messa a terra. Tuttavia la messa a terra non deve essere collegata a tubi del gas, dell'acqua o alla linea Telefonica. Una scorretta messa a terra provochera scariche elettriche. Assicurarsi di installare un interrottore di circuito per evitare scariche elettriche.
• Arrangiare lo scarico dell'acqua come da istruzioni di quello Manuale. Rivestire i tubi di materiale isolante se si verifica la condensa. L'installazione inappropriata dello scarico dell'acqua provocera perdite d'acqua bagnando i mobili.
• Per evitare disturbi alle immagini e per ridurre le interferenze, tenere l'unità esterna ed interna ad una distanza di almeno 1 m dal tevisore/radio.
• Collegamento dei cavi e della linea elettrica. (Se le onde radio sono forti, la distanza di 1 m potrebbe non essere sufficiente per ridurre le interferenze).
  Non installare I'unita nei luoghi che seguono:

(a) Luoghi in cui sono presenti fumi di oli o gas, come le cucine, poiché le plastiche possono deteriorarsi e si possono verificare perdite d'acqua.
(b) Luoghi in cui sono presenti gas corrosivi. I tubi di rame e le saldature potrebbero subire danno a causa della corrosione e provocare perdite.
(c) Luoghi in cui sono presenti forti radiazioni. Queste influenzano il system di controlo dell'unità, provocando guasti alla stessa
(d) Luoghi in cui sono presenti gas inflammabili, sostanze volatili (solventi, carburanti). Queste sostanze possono provocare incendi.
Fare riferimento al pieghevole quando si installa l'unità.

Messa a terra

Avvisi per il personale che esegue l'installazione

Non mancare di illustrare al cliente come usare l'unità.

1 PRIMA DELL'INSTALLAZIONE

• Determinare in che modo trasportare l'unità sul luogo d'installazione.
• Non rimuovere gli imballaggi finché l'unità non raggiunge il luogo d'installazione.
• Se il disimballaggio è inevitable, proteggere in modo appropriato l'unità.

2 SELEZIONE DEL LUOGO D'INSTALLAZIONE

(1) Il luogo d'installazione deve soddisfare i requisiti che seguono e deve essere accettato dal cliente:
- Luogo in cui più essere garantito un appropriato flusso dell'aria.
- Luogo in cui il flusso dell'aria non può essere ostruito.
- Luogo in cui lo scarico dell'acqua è appropriato.
- Luogo sufficientemente solito per所提供 rare il peso dell'unità.
- Luogo in cui non si sono inclinazioni evidenti su soffitto.
- Luogo in cui ci sa spazio sufficiente per eseguire le operazioni di manutenzione.
- Luogo in cui la lunghezza delle tubature dell'unità interna ed esterna sia entro i limiti. (Fare riferimento al Manuale d'installazione dell'unità esterna.)
- Luogo in cui unità interna, unità esterna, cavi d'alimentazione, cavi dell'unità interna siano ad almeno 1 m di distanza da apparecchi radio e TV. Questo aiuta ad evitare distorsioni delle immagini e disturbi. (Se le onde radio sono potenti, si possono verificare interferenzeanche se èmantuata la distanza di 1 m)

(2) Altezza del soffitto

L'unità interna peut essere installata su soffitti con altezza di 2,5 - 3 m. (Fare riferimento alle Norme locali ed al Manuale d'installazione del pannello ornamentale.)

(3) Installazione dei bulloni d'ancoraggio.

Verificare che il luogo d'installazione sia sufficientemente solido per sostortare il peso. In caso contrario, prendere le misure necessarie. (La distance dei fori è segnata sul modello di carta. Fare riferimento al modello per ilippo che devesse rafforzato) Spazio per l'installazione

Modello H
AB09CS1ERA	310
AB12CS1ERA
AB18CS1ERA
AB24ES1ERA 300

3 PREPARAZIONE PER L'INSTALLAZIONE

(1) Posizione del foro su soffitto tra l'unità ed i bulloni d'ancoraggio.

(2) Se necessario, tagliare un'apertura nel soffitto (se c'è controsoffitto).
- Fare riferimento al modello di carta per le dimensioni dei fori da praticare sul soffitto.
- Prima dell'installazione, collegare tutti i tubi (refrigerante, scarico dell'acqua), cavi (cavi unità interna) all'unità interna.
- Tagliere un foro nel soffitto, forse potrebbe essere necessario installare un telaio per ottener una superficie liscia e per prevenire vibrazioni.
Rivolgersi al rivenditore

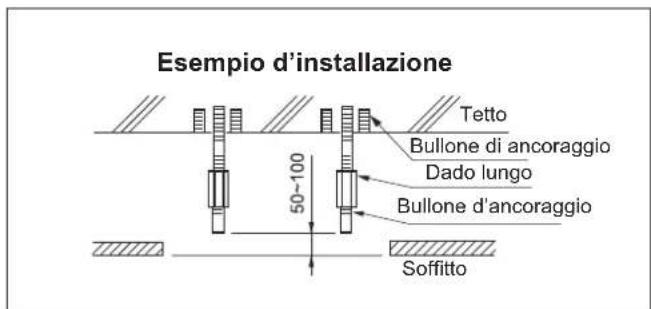

(3) Installare un bullone d'ancoraggio. (Usare un bullone M10)
- Per supportare il peso dell'unità, è necessario usare bullono d'ancoraggio se c'é un controsoffitto. Per i soffitti privi di controsoffitto, usare bulloni o parti preparate sul luogo di lavoro.
- Prima di continuare con l'installazione, regolare lo spazio tra il soffitto ed il bullone

Nota: Tutti gli elementi di cui sopra devono essere preparati sul luogo d'installazione.

4 INSTALLAZIONE DELL'UNITA INTERNA

Se non c'è il controsoffitto

(1) Installare temporaneamente l'unità Collocare la staffa sul bullone d'ancoraggio. Accertarsi che su entrambé le estremità della staffa ci siano dadi e rondelle.
(2) Fare riferimento al modello di carta per le dimensioni dei fori da praticare sul soffitto. Rivolgersi al rivenditore per i dettagli. Il centro dei fori è segnato sul modello di carta. Il centro dell'unità è segnato sull'unità e sul modello di carta. Installare il modello di carta ⑤ sull'unità usando 3 viti ⑥ Fissare l'angolo della vaschetta di scarico vicino ad un tubo di scarico.

(3) Regolare l'unità sulla posizione corretta. (Fare riferimento alla sezione Preparazione per l'installazione-(I))
(4) Controllare il livello orizzontale dell'unità. La pompa dell'acqua ed il regolatore di livello sono installati all'interno dell'unità interna; verificare sui quattro angoli che I'unità sia a livello orizzontale using an livello a bolla oppure un tubo di PVC riempito d'acqua. (Se I'unità è inclinata in sense opposito allo scarico dell'acqua, il regolatore di livello non funzionera in modo appropriato provocando perdite d'acqua.)
(5) Rimuovere la rondella ② e stringere il dato.
(6) Rimuovere il modello di carta.

Se c'é il controsoffitto

(1) Installare temporaneamente l'unità Collocare la staffa sul bullone d'ancoraggio. Accertarsi che su entrambé le estremità della staffa ci siano dadi e rondelle. Fissare con fermezza la staffa.
(2) Regolare l'altezza e la posizione dell'unità. (Fare riferimento alla sezione Preparazione per l'installazione (1)).
(3) Procedere con le istruzioni di cui al punto 3 e 4 alla sezione "Se c'è il controsoffitto"

TUBI DEL REFRIGERANTE (fare riferimento al Manuale dell'unità esterna per istruzioni sui tubi esterni)

• I tubi esterni sono pre-caricati con refrigerante.
• Assicurarsi di fare riferimento alla Figura 1 quando si collegano e si scollegano i tubi dall'unità.
• Fare riferimento alla Tabella 1 per le dimensioni del dato svasato.
  Applicare oio frigerante all'interno ed all'esterno del dato svasato. Avvitare a mano per 3-4 giri e poi stringere.
• Usare la copbia specificata nella tabella 1. (Troppa forza cui danneggiare il dato svasato provocando perdite di gas)
  Controllare che non ci siano perdite sui raccordi dei tubi. Isolare i tubi come migliorato nella figura che segue.
• Isolare i punti d'unione tra i tubi del gas e l'isolante ⑦ con sigillante.

Tabella 1	Dimensioni tubo C	oppia di serraggio A (mm) Forma	dado svasato
∅6.35	1420~1720N.cm (144~176kgf.cm)	8.3-8.7	90±0.5° R0.4~0.8
∅9.52	3270~3990N.cm (333~407kgf.cm)	12.0-12.4
∅12.7	4950~6030N.cm (490~500kgf.cm)	12.4-16.6
∅15.88	6180~7540N.cm (630~770kgf.cm)	18.6-19.0

⑥ INSTALLAZIONE DE TUBO DI SCARICO DELL'ACQUA

(1) Installazione de tubo di scarico dell'acqua

• Il diametro del tubo deve essere uguali o superiore a quello del tubo dell'unità. (Tubo di polietilene; dimensioni: 25mm; O.D: 32mm)
  Il tubo di scarico deve essere corto, con un'inclinazione verso il basso di almeno 1/100 per prevenire la formazione di bolle d'aria.
• Se non è possibile creare l'inclinazione, prendere le misure necessarie per sollevare il tubo.
• Tenere una distanza di 1 - 1,5 m tra le staffe per raddrizzare il tubo dell'accua.

• Usare il tubo rigido ed il morsetto ① fornito in dotazione all'unità. Inserire il tubo dell'acqua dello scarico finché raggiunge il nastro bianco. Stringere il fermaglio finché la testa della vite si trovava meno di 4 mm dal tubo.
• Avvolgere il tubo scarico ed il morsetto con l'isolante ⑨
• Isolare il tubo di scarico della stanza.

L'altezza dell'istallazione deve essere inferiore a 280~mm

Ci deve essere un angolo retto con l'unità, a 300 mm dall'unità.

Nota:

L'inclinazione del tubo di scarico dell'acqua (1) delve essere entro 75mm , non applicare troppa forza sul tubo. Se sono collegati più tubi, osservare le procedure che seguono.

Le specifiche dei tubi dell'acqua devono soddisfare i requisiti dell'unità.

(2) Dopo l'installazione verificare che lo scarico dell'acqua sia appropriato.

• Verificare che l'unità interna sia a livello orizzontale using an livello a bolla o un tubo di polietilene riempito d'acqua, e verificare che lo spazio tra il soffitto e l'unità sua corretto. Rimuovere la leva di riferimento prima di installare il pannello ornamentale.
• Stringere le viti in modo da ridurre a meno di 5 mm la differenza d'altezza tra i due lati dell'unità interna.
• Prima stringere temporaneamente le viti.
• Prima stringere temporaneamente due viti, poi le altre due, infine stringere le quattro.
• Collegare i cavi del motore sincrono.
• Collegare i cavi del segnale.
• Se non c'é risposta al telecomando, verificare che il collegamento dei cavi elettrici si corretto, riavviare il telecomando 10 secondi dopo ave spento e l'alimentazione.

• Installare il pannello con la direzione migliorata nella figura. La direzione scorretta provocherà perdite d'acqua ed il display visualizzera l'erreore che indica che il motore d'oscillazione e la sched del ricevitore non possono essere collegate.

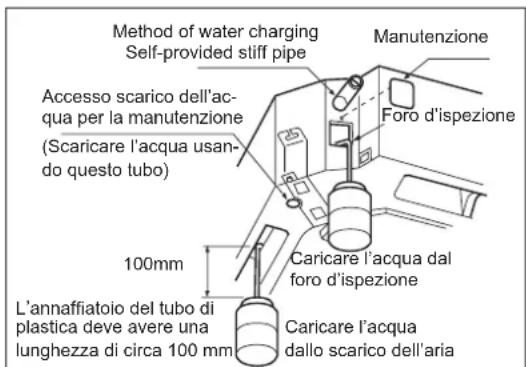

• Caricare, nella presa d'aria o nel foro d'ispezione, 1200 cc d'acqua per verificare che lo scarico sia corretto.

Dopo ave eseguito il collegamento dei cavi elettrici

• Verificare lo scarico dell'acqua in modalità di raffreddamento.

Quando il collegamento dei cavi elettrici non è completo

• Rimuovere il coperchio della scatola di lavoro, collegare il cavo 1PH al terminale 1 e 2 del blocco terminali; usare il telecomando per far funzionale l'unità.
• Nota: in esta modalità la ventola funzionera.
• Dopo ave confermato che lo scarico dell'acqua è appropriato, accertarsi di togliere la corrente elettrica.

Blocco terminali
unità interna

Blocco terminali
unità esterna

• Tutte le parti ed i materiali usati e le operazioni di collegamento dei cavi elettrici devono essere conformi alle normativelocali.
• Usare solo cavi di rame.
• Mentre si eseguono i collegamenti dei cavi elettrici, fare riferimento allo schema del collegamento dei cavi elettrici.
• Tutti i lavori di collegamento dei cavi elettrici devono essere eseguiti da un elettricista qualificato.
• Deve dessere installato un salvavita che tolga la corrente elettrica all'interoSYSTEMA.
• Fare riferimento al Manuale d'installazione dell'unità esterna per le specifiche dai cavi, salvavita, interruptori, collegamento dei cavi elettrici, eccetera.
• Collegamento dell'unità
• Rimuovere il coperchio della scatola degli interruttori (1), far passare i cavi nel tubo di gomma A e poi, dopo avere cablato in modo appropriato gli altri cavi, fissare il morsetto A. Collegare i cavi con la polarità corretta all'interno del blocco terminali.
• Avvolgere i cavi ⑫ con l'isolante. (Assicurarsi di eseguire esta operazione, diversamente si verificcherà la condensa).
• Dopo ave eseguito i collegamenti, rimettere il coperchio della scatola di lavoro (1) e (2).

AVVISO:

Osservare quanto segue quando si collega l'alimentazione elettrica al blocco terminali:

Non collegare cavi con specifiche diverse allo stesso blocco terminali.

(I cavi allentati possono provocare il surriscaldamento del circuito)

Collegare cavi con le stesse specifiche come migliorato nella Figura sulla destra

Collegare sui due lati cavi con le stesse specifiche.

Non collegare su un lato cavi con le stesse specifiche.

Non collegare cavi con specifiche diverse.

ESEMPIO DI COLLEGAMENTO DEI CAVI ELETTRICI

Per quanto riguarda il circuito dell'unità esterna,fare riferimento al Manuale d'installazione dell'unità esterna.
Note: Tutti i cavi elettrici sono dotati di poli, i poli devono corrispondere a quelli del blocco terminali.

Prestare particolare attenzione a quanto segue e controllare al termine dell'infallazione

Cosa si deve controllingare Cosa succeeds se l'installazione è non è appropriata Controllo
L'unità interna è installata in sicurezza? L'unità più cadere.	vibrare o emettere rumore.
È stato eseguito il controllo per le perdite di gas? Si più verificare l'esaurimento del gas.
L'unità è isolata in modo appropriato? Si più verificare la condensa o il gocciolio dell'acqua.
Lo scarico dell'acqua è appropriato? Si più verificare la condensa o il gocciolio dell'acqua.
La tensione soddisfa i requisiti riportati sulla targhetta?	Si possono verificare problemi oppure delle parti si possono bruciare.
I cavi ed i tubi sono disposti in modo appropriato?	Si possono verificare problemi oppure delle parti si possono bruciare.
L'unità è dotata di appropriata messa a terra? C'è il pericolò di scariche elettriche.
Le dimensioni dei cavi sono corrette? Si possono verificare problemi oppure delle parti si possono bruciare.
Ci sono ostacoli che ostruiscono la presa d'aria dell'unità interna e la griglia dell'unità esterna?	Questi possono provocare un raffreddamento mediocre.
È stata registrata la lunghezza dei tubi e la quantità di refrigerante caricata?	Diventa difficile controllare la quantità di refrigerante da caricare.

Attenzione: Al termine dell'installazione accertarsi che non ci siano perdite di refrigerante.

Haier

Indirizzo: N. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese

Contatti: TEL [phone];FAX [phone]

Sito Internet: www.haier.com

AB09CS1ERA

AB12CS1ERA

AB18CS1ERA

AB24ES1ERA

Table des matieres

Mises en garde 3
