AB09CS1ERA - Klimaanlage HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage (Innengerät und Außengerät)
Marke	Haier
Modell	AB09CS1ERA
Kältemittel	R410A (GWP 1975)
Betriebsmodi	Auto, Kühlen, Heizen, Entfeuchten, Lüften
Fernbedienung	Kabellos, Reichweite 7 m, Batterien 2×R03
Timer	Programmierbar 24 h (Ein/Aus)
Sonderfunktionen	Schlafmodus, Power (Schnellkühlen/-heizen), Leise, Gesunder Luftstrom
Luftstromrichtung	Höhe und Tiefe einstellbar (links/rechts nicht verfügbar)
Betriebstemperatur (Kühlen)	Innen: 18 °C bis 32 °C; Außen: 18 °C bis 46 °C
Betriebstemperatur (Heizen)	Innen: 15 °C bis 27 °C; Außen: –15 °C bis 24 °C
Stromversorgung	220-240 V ~ 50 Hz (einphasig)
Elektrischer Schutz	Fehlerstrom-Schutzschalter, Sicherung T 3,15A/250 V
Installation	Nur durch Fachpersonal; Raumhöhe: 2,5 m bis 3 m
Reinigung	Waschbarer Luftfilter (alle 2 Wochen bei Staubbelastung); Lufteinlassgitter
Saisonale Wartung	Nach der Saison einen halben Tag im Lüftungsmodus laufen lassen; Stromzufuhr unterbrechen
Sicherheit	Erdung erforderlich; nicht in der Nähe von brennbaren Gasen verwenden
Konformität	CE (Niederspannungsrichtlinien, EMV), RoHS, WEEE
Gewicht und Abmessungen	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - AB09CS1ERA HAIER

Wie verwende ich die Fernbedienung?

Legen Sie zwei R03-Batterien unter Beachtung der Polarität ein. Der Abstand zwischen Fernbedienung und Empfänger darf 7 Meter ohne Hindernisse nicht überschreiten. Zum Starten drücken Sie EIN/AUS. Wählen Sie den Modus (Auto, Kühlen, Heizen, Entfeuchten, Lüften) mit den entsprechenden Tasten. Stellen Sie die Temperatur mit TEMP+/TEMP- ein. Verwenden Sie die Taste LÜFTER, um die Geschwindigkeit zu wählen.

Was tun, wenn die Klimaanlage nicht startet?

Überprüfen Sie, ob der Netzschalter eingeschaltet ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Stromversorgung normal ist. Wenn das Problem weiterhin besteht, warten Sie nach einem Stopp 3 Minuten (automatischer Schutz). Andernfalls wenden Sie sich an Ihren Lieferanten.

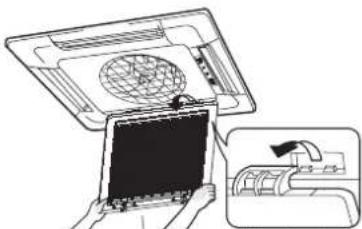

Wie reinige ich den Luftfilter?

Schalten Sie zuerst die Stromversorgung aus. Öffnen Sie das Lufteinlassgitter durch Drücken der beiden seitlichen Tasten. Entfernen Sie den Luftfilter. Reinigen Sie ihn mit einer weichen Bürste und Wasser (nicht über 50 °C) oder einem neutralen Reinigungsmittel. Lassen Sie ihn trocknen und setzen Sie ihn wieder ein.

Was sind die empfohlenen Betriebstemperaturen?

Im Kühlmodus: innen 18 °C bis 32 °C, außen 18 °C bis 46 °C. Im Heizmodus: innen 15 °C bis 27 °C, außen –15 °C bis 24 °C.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Taste TIMER, um zwischen EIN, AUS oder EIN-AUS zu wählen. Stellen Sie die Zeit mit den Tasten + oder - ein (in 0,5-Stufen für die ersten 12 Stunden, dann 1 Stunde). Bestätigen Sie mit der Taste BESTÄTIGEN. Zum Abbrechen drücken Sie mehrmals TIMER, bis die Anzeige verschwindet.

Warum gibt es gluckernde oder knacksende Geräusche?

Das Gluckern ist normal: Es ist das Kältemittel, das in den Rohren zirkuliert. Das Knacken entsteht durch die Ausdehnung/Zusammenziehung der Kunststoffe aufgrund von Wärme. Es handelt sich nicht um Fehlfunktionen.

Wie aktiviere ich den Leise-Modus?

Drücken Sie die Taste LEISE auf der Fernbedienung. Das Symbol erscheint. Drücken Sie erneut, um zu deaktivieren. Im Leise-Modus läuft das Gerät mit niedriger Geschwindigkeit für reduzierten Lärm, ideal zum Schlafen.

Was tun bei Kältemittelleck?

Wenn Sie ein Leck vermuten, schalten Sie das Gerät sofort aus, unterbrechen Sie die Stromzufuhr und lüften Sie den Raum. Keine offene Flamme verwenden. Kontaktieren Sie Ihren Lieferanten für einen professionellen Eingriff.

Wie installiere ich das Innengerät korrekt?

Die Installation muss von einem Fachmann durchgeführt werden. Das Innengerät muss fest an der Decke in einer Höhe von 2,5 bis 3 Metern montiert werden. Überprüfen Sie die horizontale Ausrichtung mit einer Wasserwaage. Stellen Sie sicher, dass der Ablauf ein Gefälle von mindestens 1/100 hat.

Warum bläst das Gerät im Heizmodus kalte Luft?

Beim Start des Heizbetriebs kann die Luft für einige Augenblicke kalt sein, aufgrund der Zugluftverhinderungsfunktion. Warten Sie einen kurzen Moment, bis warme Luft austritt. Das ist normal.

BEDIENUNGSANLEITUNG AB09CS1ERA HAIER

Sicherheitshinweise 3

Teile und Funktionen 6

Bedienung 7

Fehlerbehebung 9

Was Kosten wissen müssen 11

Wartung 12

Installationsablauf 13

ÜBEREINSTIMMUNG MIT EUROPÄ-ISCHEN VORSCHRIFTEN FÜR DIE MODELLE

CE

Alle Produkte stimmen mit folgenden europäischen Bestimmungen überein:

• Niederspannungsrichtlinie 73/23/EWG
• Niederspannungsrichtlinie 2006/95/EWG
• Elektomagnetische Verträgelichkeit 89/336/EWG
• Elektomagnetische Verträgelichkeit 2004/108/EWG

ROHS

Die Produkte stimmen mit den Anforderungen der Richtlinie 2002/95/EWG des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (EG-RoHS-Richtlinie) überin.

WEEE

Gemäß Richtlinie 2002/96/EG des Europäischen Parlaments informieren wir den Kunden hiermit über die Entsorgungsvorschriften für Elektro- und Elektronikgerate.

ENTSORGUNGSVORSCHRIFTEN:

Ihr Klimaanlageprodukt ist mit diesen Symbol gekennzeichnet. Dies bedeutet, dass Elektround Elektronikprodukte nicht zusammen mit dem unsortingen Hausmull entsorgt werden dur

fen. Versuchen Sie nicht, das System zu demontieren: Die Demontage des Klimaanlagesystems, die Handhabung von Kaltemittel, Öl und anderer Teile muss von einem qualifizierten Installateur gemäß einschlagiger lokaler und nationaler Vorschriften vorgenommen werden. Klimaanlagen müssen in einer speziellen Aufbereitungsanlage für Wiederverwendung, Recycling und Rückgewinnung aufbereitet werden. Durch Sicherstellung einer sachgemäßen Entsorgung deses Produktus tragen Sie dazu bei, potentiell negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu verhindern. Weitere Auskunft erteilt Ohnen kein der Installateur oder ihre Behörde vor Ort. Die Batterie muss aus der Fernbedienung hergenommen und gemäß einschlagiger lokaler und nationaler Vorschriften getrennt entsorgt werden.

WICHTIGE INFORMATIONEN ZUM VERWENDETEN KÄLTEMITTEL

Dieses Produkt enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen. Nicht in die Atmosphäre ablassen.
Kältemitteltyp: R410A

GWP*-Wert: 1975

GWP=Treibhauspotenzial

Bitte mit dokumentenechter Tinte ausfällen:

• 1 Die werkseitige Kältemittelladung des Produkts

• 2 Die zusätzliche Menge an Kältemittel, die im Installationsbereich nachgefüllt wurde, und

• 1+2 Die gesamte Kältemittelladung auf dem mit dem Produkt versehenen Kältemittelladungsetikett. Das ausgefüllte Etikett muss geben dem Ladeport des Produkts aufgeklebt werden (z. B. auf der Innenseite des Sperrventildeckels).

A Enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen
B Werkseitige Kältemittelladung des Produkts: Siehe Typenschild des Geräts
C Zusätzliche Menge an Kaltemittel, die im Installationsbereich nachgefüllt wurde
D gesamte Kältemittelladung
E AuBengerat
F Kältemittelzylinder und Anschlussstück zum Nachfüllen

Entsorgung der alten Klimaanlage

Bevor Sie sich einer alten Klimaanlage entledigen, die nicht mehr im Gebrauch ist, vergewissem Sie sich, dass sie Funktionsunfähig und safer ist. Ziehen Sie den Stecker der Klimaanlage ab, um die Gefahr des Einschlusses eines Kindes zu vermeiden.

Es wird darauf hingewiesen, dass das Klimaanlage system Kätle-mittel enthalt, die eine fachkundige Abfallentsorgung erfordern. In einer Klimaanlage vorhandene Wertstoffe können wiederaufbereitet werden. Erkundigen Sie sich bei ihrem lokalen Abfallentsorgungsunternehmen über die sachgemäß Entsorgung einer alten Klimaanlage und wenden Sie sich bei Fragen an ihre Behörde oder ihren Handler vor Ort. Stellen Sie safer, dass die Rohrleitungen ihrer Klimaanlage nicht beschädigt werden, bevor sie vom entspruchenden Abfallentsorgungsunternehmen abgeholt wird, und/TRagen Sie zum Umweltbewusstsein bei, indem Sie auf eine sachgemäß, verschutzungsfrei entsorgungsmethode besteht.

Entsorgung der Verpackung ihrer neuen Klimaanlage

Alle Verpackungsmaterialien, die der Verpackung ihrer neuen Klimaanlage dienten, müssen ohne Gefahr für die Umwelt entsorgt werden.

Der Pappkarton kann zerdrückt oder in keinere Stücke geschnitten und einem Entsorgungsunternehmen für Altpapier übergeben werden. Der Verpackungsbeutel aus Polyäthylen (PE) und die PE-Schaumstoffpolster bestehen nicht aus fluor-chlorhaltigem Kohlenwasserstoff.

Alle diese Wertstoffe können zu einer Abfallsammelstelle gebracht und nach fachgerechter Wiederaufbereitung erneut verwendet werden.

Erkundigen Sie sich bei ihren Behörden vor Ort nach dem Namen und der Adresse der Abfallsammelstellen und Entsorgungsunternehmen für Altpapier in der Nähe ihrer Wohnung.

Sicherheits-und Warnhinweise

Bevor Sie die Klimaanlage in Betrieb besteht,lesen Sie die Informationen in der Bedienungsanleitungitte genau durch. Die Bedienungsanleitung enthalt außerst wichtige Hinweise zur Montage, Bedienung und Wartung der Klimaanlage.

Der Hersteller haftet nicht für Schäden, die aufgrund von Nichtbeachtung der folgenden Anweisungen entstehen konnten.

• Beschädigte Klimaanlagen dürfen nicht in Betrieb gesetzt werden. Wenden Sie sich im Zweifelsfall an ihren Lieferanten.
• Die Klimaanlage muss unter strikter Einhaltung der entsprchenden Anweisungen in dieser Bedienungsanleitung in Betrieb gesetzt werden.
• Die Installation muss von Professionellen vorgenommen werden. Installieren Sie das Gerät nicht selbst.
• Aus Sicherheitsgründen muss die Klimaanlage vorschriftsgemäß geerdet sein.
• Vergessen Sie nie, den Stecker der Klimaanlage abzuziehen, bevor Sie das Luftungsgitter öffnen. Halten Sie bzwai den Stek ker stets gut fest und ziehen Sie ihn gerade aus der Steckdose hereus.
• Alle elektrischen Instandsetzungen müssen von qualifizierten Elektrikern vorgenommen werden. Unsachgemäße Reparaturen können zu einer Hauptgefahrenquelle für den Benutzer der Klimaanlage werden.
• Beschädigten Sie keine Teile der Klimaanlage, in denen Kältemit tel fließt, indem Sie die Rohrleitungen der Klimaanlage mit scharfen oder spitzen Gegenständen anstehen oder durchlöchem, Rohrleitungen zerdrücken oder zerdrehen oder Beschichtungen

von der Oberfläche abkratzen. Wenn Kältemittel herausspritzt und darauf in das Auge gelangt, können schwere Augenverletzungen die Folge sein.

• Sie dürfen das Luftungsgitter der Klimaanlage nicht blockieren oder abdecken. Stecken Sie keine Finger oder andere Gegenstände in die Einlass-/Auslassöffnung und die beweglichen Luftungsschlitze.
• Verwehren Sie Kindern das Spielen mit der Klimaanlage. Unter keinen Umständen darauf es Kindern gestattet werden, auf dem Außererat zu sitzen. Wenn das Innengerät eingeschaltet wird, prüft die Leiterplatte, ob der Schwenkmotor in Ordnung ist, und dann startet der Luftermotor. Warten Sie alsoitte ein paar Sekunden.
• Im Kuhlmodus schwenken die Klappen automatisch in eine feststehende Position für Antikondensierung.
• Dieses Gerät ist nicht für eine Bedienung von Personen (einschließlich Kindern) ausgelegt, deren körperliche, sensorische oder geistige Fähigkeiten eingeschränkt sind oder die einen Mangel an Erfahrung und Wissen aufweisen, außer sie werden beaufsichtigt oder wurden von einer Person, die für ihre Sicherheit verantwortlich ist, in die Bedienung these Geräts eingewiesen.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Technische Daten

Der Kältemittelkreislauf ist nicht. In allen Modellen in dieser Anleitung muss die Stromversorgung mit einer allpoligen Methode zum Lösen/Verbinden der Verbindung ausgestellt werden. Derartige Mittel zum Lösen der Verbindung muss in der festen Verdrahtung integriert sein.

Kühlen	Innentemperatur	max. trocken/ feucht min. trocken/ feucht	32/23°C 18/14°C
	Außentemperatur	max. trocken/ feucht min. trocken/ feucht	46/24°C 18°C
Heizen	Innentemperatur	max. trocken/ feucht min. trocken/ feucht	27°C 15°C
	Außentemperatur	max. trocken/ feucht min. trocken/ feucht	24/18°C -15°C

Wenn die Netzleitung beschädigt ist, muss sie vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden. Ist die Sicherung auf der Leiterplatte beschädigt, ersetzen Sie sieitte durch Typ T3.15A/250VAC.

Die Verdrahtungsmethode muss dem lokalen Verdrahtungsstandard entsprechen.

Die Altbatterie muss sachgemäß entsorgt werden.

Die Installationshöhe des Innengerats muss mindestens 2,5 m betragen.

Der Schutzschalter und der Netzschalter müssen an einer Stelle angebracht werden, die vom Benutzer bequem erreichbar ist.

Lesen Sie die folgenden Hinweise für eine sachgemäß Bedienung der Klimaanlage sorgfältig durch. Nachfolgend werden drei Arten von Sicherheitshinweisen und Empfehlungen aufgelistet.

3WARNUNG: Falsche Bedienung kann zum Tode oder zu schweren Verletzungen führen.

VORSICHT: Falsche Bedienung kann zu Verletzungen oder Beschädigungen des Geräts führen; dies kann in einigen Fällen schwerwiegende Folgen haben.

ANWEISUNGEN: These Informationen garantieren eine richtige Bedienung des Geräts.

Symbole in den Abbildungen:

: Bedeutet, dass eine Handlung nicht ausgeführrt werden darf.
: Bedeutet, dass wichtige Anweisungen befolgt werden müssen.
Bedeutet, dass ein Teil geerdet werden muss.
④: Hochspannungsgefahr (dieses Symbol ist auf dem Hauptgeräteitet abgebildet.)

Nachdem Sie theses Handbuch gelesen haben, geben Sie es denjenigen, die das Gerat bedienen werden.

Der Benutzer des Geräts sollte diese Handbuch griffbereit haben und es denjenigen zur Verfugung stellen, die es reparieren oder umstellen. Geben Sie esitte auch dem neuen Benutzer, wenn das Gerät in einen neuen Besitz übergeht.

Beachten Sie auf jeder Fall die folgenden wichtigen Sicherheitshinweise.

WARNING

• Stellt man unnormale Erscheinungen (z. B. Brandgeruch) fest, unterbrechen Sieitte sofort die Stromzufuhr undkontaktieren Sie den Handler für ein Verfahren zur Handhabung.
  Fahrtn man in einem derartigen Fall fort, die Klimaanlage weiterhin in Betrieb zunehmen, kann sie beschädigt werden und einen Stromschlag oder einen Brand verursachen.
• Richten Sie das Geblüse mit gekühlter Luft nicht zu lange auf den menschlichen Körper und halten Sie die Zimmertemperatur auch nicht zu stark absinken. Es könnte sich sonst ein unbehagliches Gefühl einstellen oder die Gesundheit geschädigt werden.
• Wenden Sie sich an den Handler, um Maßnahmen gegen ein Auslaufen des Kältemittels zu ergreifen. Wir die Klimaanlage in einem kleinen Zimmer installiert, müssen Sie jeder erdenkliche Maßnahme ergreifen, um einen Erstickungsunfall auch im Fall des Auslaufens des Kältemittels zu verhindern.

• Sind Wartung und Reparatur erforderlich, wenden Sie sich zur Handhabung these Problems an den Handler.
  Falsche Wartung und Reparatur konnen zum Auslaufen von Wasser führen, einen Stromschlag oder Brand verursachen.
• Stecken Sie keine Finger oder andere Gegenstände in die Einlass-/Auslassöffnung und die beweglichen Luftungs-schlitze, während die Klimaanlage in Betrieb ist. Denn der Hochgeschwindigkeitslufter ist sehr gefährlich und kann Verletzungen verursichen.
• Überlassen Sie dem Handler die Verantwortung zur Installation der Klimaanlage.
  Falsche Installation kann zum Auslaufen von Wasser führen, einen Stromschlag oder Brand verursachen.
• Der Handler sollte verantwortlich für jegliche Deinstallation oder Neuinstallation der Klimaanlage sein.
  Falsche Installation kann zum Auslaufen von Wasser führen, einen Stromschlag oder Brand verursachen.

VORSICHT

Die Klimaanlage sollte nicht für andere Zwecke abgesehen von der Luftkuhlung verwendet werden. Verwenden Sie die Klimaanlage nicht für andere besondere Zwecke, z. B. der Haltbarmachung und dem Schutz von Speisen, Tieren, Pflanzen, Prazisionsgeräten und Kunstwerken, Denn sonst kann die Qualität dieser Dinge darunter leiden.
- Demonitieren Sie nicht die Auslassöffnung des Außergerats. Es ist sehr gefährlich, den Lüfter freizulegen, Denn er kann für Menschen schädlich sein.
- Demonitieren Sie nicht die Auslassöffnung des Außergerats. Es ist sehr gefährlich, den Lüfter freizulegen, Denn er kann für Menschen schädlich sein.

• Wird die Klimaanlage zusammen mit einem anderen Heizgerät verwendet, sollte die Zimmerluft halten ausgetauscht werden, Denn eine unzureichende Luftung kann zur Erstickung führen.

• Nach längerer Nutzungszeit der Klimaanlage soll das Untergestell auf Schäden untersucht werden. Wir das Untergestell nicht repariert, kann das Gerät herunterfallen und Unfälle verursichen.
• Es darf nichts und niemandom gestattet sein, auf dem Außergerät zu sitzen oder zu stehen. Unfälle konnen erfolgen, wenn Gegenstände und Personen herunterfallen.

VORSICHT

• Demonitieren Sie nicht die Auslassöffnung des Außergerats. Es ist sehr gefährlich, den Lüfter freizulegen, Denn er kann für Menschen schädlich sein.
• Haustiere und Pflanzen darüber nicht direkt in Blastrichtung des Luftstroms stehen.
• Andernfalls nehmen diese Schaden.
• Bedieren Sie die Klimaanlage nicht mit feuchten Händen.
  Andernfalls konnten Sie einen Stromschlag erhalten.
• Verwenden Sie nur eine Sicherung des richtigen Types. Die Sicherungarf nicht durch einen Draht oder andere Materialien ersetzt werden, Denn sonst konnten Betriebsstörungen oder ein Brand entstehen.
  Die Klimaanlagearf nur gereinigt werden, nachdem die Stromzufuhr unterbrochen wurde, um einen Stromschlag oder Verletzungen zu vermeiden.
• Reinigen Sie die Klimaanlage nicht mit Wasser. Andernfalls konnten Sie einen Stromschlag erhalten.

• Nach längerer Nutzungszeit der Klimaanlage sollen das Untergestell auf Schäden untersucht werden. Wir das Untergestell nicht repariert, kann das Gerät herunterfallen und Unfälle verursichen.
• Esarfichtsundniemendgestattetsein,auf demAuBengeratzusitzenoder zu stehen. Unfallekonnenerfolgen，wennGegenstandeund Personenherunterfallen.
• Stellen Sie keine brennende Vorrichtung in den Luftstrom der Klimaanlage, Denn dies konnte zu einer unvollständigen Verbrennung führen.
• Es darf keine brennbare Spruhflüssigkeit herein der Klimaanlage aufgestellt oder verwendet werden, dann sonst konnte ein Brand entstehen.
• Bei Verwendung von ausrauchernden Insektenvernichtungsmitteln darf die Klimaanlage nicht eingeschaltet werden.

Andernfalls konnten sich giftige Chemikalien in der Klimaanlage ablagern und die Gesundheit von Personen beeinträchtigen, die auf derartige Chemikalien allergisch reagieren.

ANWEISUNGEN:

Beauftragen Sieitte den Handler oder einen Fachkundigen mit der Installation und versuchen Sie nie, dies selbst zu tun. Beachten Sie nach der Installationitte folgende Bedingungen.

WARNING:

Beauftragen Sieitte den Handler mit der Installation der Klimaanlage.

Falsche Installation kann zum Auslaufen von Wasser führen, einen Stromschlag oder Brand verursachen.

VORSICHT:

• Die Klimaanlagearf nicht in einer Umgebung mit brennbaren Gaseninstalliert werden, Dennbrennbare Gase in derNaher der Klimaanlagekonnen einen Brand verursachen.
• Installieren Sie einen Schutzschalter für elektrischen Kriechstrom. Ohne diesen Schutzschalter konnten Sie schnell einen Stromschlag erhalten.
• Schlieben Sie den Schutzleiter an. Der Schutzleiterarf nicht mit der Gas- oder Wasserleitung, dem Blitzableiter oder der Telefonleitung verbunden werden; bei falschem Anschluss des Schutzleiterrknonten Sie einen Stromschlag erhalten.

Erdung

• Bringen Sie das Abflussrohr sachgemäß an, um einen gut funk tionierenden Abfluss zu gewährleisten. Ein falsch angebrachte Rohr kann zum Auslaufen von Wasser führen.

[Standort]

Die Klimaanlage sollte an einem gut belufteten und gut
- erreichbaren Ort angebracht werden.

Die Klimaanlagearf nicht an folgenden Orten aufgestellt werden:

(a) Orten, an denen Maschinenole oder andere Oldampfe vorhanden sind.
(b) An einer Küste mit hohem Salzgehalt in der Luft.

(c) In der Nähe eines Thermalbads mit stark schwefelhaltigen Gasen.

(d) Bereiche mit hohen Spannungsschwankungen, z. B. Fabriken usw.
(e) In Fahrzeugen oder auf Schiffen.
(f) In Kuchen mit starken Speiseöldämpfen oder hoher Luft-feuchtigkeit.
(g) Neben einer Maschine mit elektromagnetischen Wellen.
(h) Orte mit saure-, alkalihaltigen Dampfen. TV-Geräte, Radios, Soundgeräte usw. ⇒ in einem Abstand von mindestens 1 m vom Innengerät,

Außererat, von Netzleitungen, Verbindungsdrähen, Rohren aufgestellt werden.

denn sonst konnte der Bild- oder Tonempfang Störungen ausgesetzt sein.

[Verdrahtung]

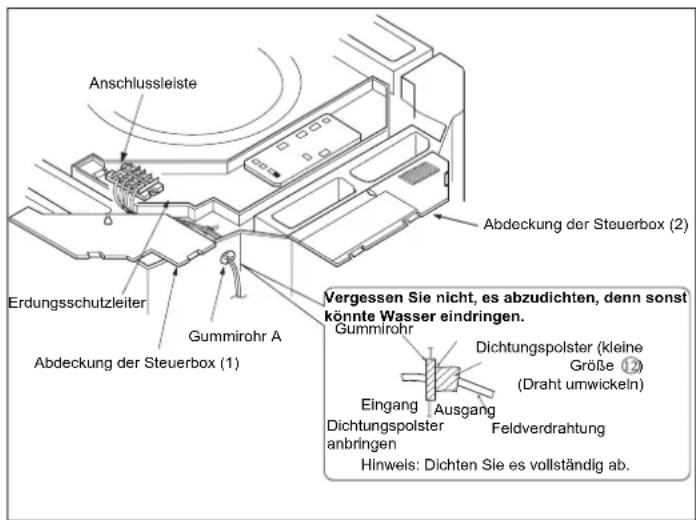

Die Klimaanlage sollte mit einer speziellen Netzleitung ausgestattet sein.

[Betriebsgeräusch]

Wahlen Sie folgende Standorte:

(a) Geeignet, das Gewicht der Klimaanlage zu tragen, ohne daß bei Betriebsgeräusche und Vibrationen zu erhöhen.
(b) Der heiße Dampf aus der Auslassöffnung des Außergeräts und das Betriebsgeräusch stären nicht den Nachbarn. Es befinden sich keine Behinderungen um die Auslassöffnung des Außergeräts.

Fernbedienung

Einlagen der Batterien

1 Nehmen Sie den Deckel des Batteriefachs ab;

2 Legen Sie die Batterien wie abgebildet ein. 2 R-03-Batterien, Rücksetzfas (Zylinder);
3 Achten Sie beim Einlagen auf die richtige Ausrichtung mit den Symbolen "+"/""
4 Setzen Sie nach dem Einlagen der Batterien wieder den Deckel auf.

Hinweis:

• Der Abstand zwischen Signalsendekopf und dem Empfangsloch sollte maximal 7m ohne Behinderungen betragen.
• Ist in dem Zimmer eine Leuchtstofflampe mit elektronischen oder konventionellem Vorschaltgerät oder ein Schnurloses Telefon installiert, konnte der Signalempfang des Empfängericht gestört werden, so dass ein kürzerer Abstand zum Innengerät gewählt werden sollen.
• Eine volle oder eine undeutliche Anzeige deutet während des Betriebs darauf auf hin, dass die Batterien aufgebraucht sind. Tauschen Sieitte die Batterien aus.
• Lässt sich die Fernbedienung nicht während des normalen Betriebs bedieten, erhöhen Sieitte die Batterien hereaus und legen Sie sie mehrere Minuten später wieder ein.

Tipp:

Nehmen Sie die Batterien hereaus, wenn Sie die Fernbedienung langere Zeit nicht benutzten werden. Wir nach der Batterieentnahme etwas angezeigt, betätigten Sie einfach die Reset-Taste.

1. Modusanzeige

Betriebsart AUTO		KÜH-LEN	ENT-FEUCH-TEN	HEI-ZEN	LÜF-TER
Fernbedienung

1. Signalsendeanzeige
2. Anzeige SCHWENKEN
3. Anzeige LUFTERDREHZAHL

1. Anzeige VERRIEGELN
2. Anzeige TIMER AUS Anzeige TIMER AN
3. Anzeige TEMPERATUR
4. Zusätzliche Funktionsanzeigen

Betriebsart RUHE	SCHLAF		Elektrische Zusatzheziehung	GE-SUND-HEIT	LEI-STUNG
Fernbedienung

Elektrische Hezung ist nicht verfügbar.

1. Taste QUIET (Ruhe)

2. Taste HEAT (Heizen)

3. Taste COOL (Kühlen)

4. Taste AUTO (Automatisch)

5. Taste FAN (Lüfter)

6. Taste TIMER (Zeituhr)

7. Taste HEALTH (Gesundheit)

(Dieses Modell besitzt diese Funktion nicht.)

1. Taste LOCK (Verriegeln)

Dient zum Verriegeln der Tasten und der LCD-Anzeige.

1. Taste LIGHT (Light)

(Dieses Modell besitzt diese Funktion nicht.)

Steuert die Beleuchtung und das Abdunkeln der LED-Anzeigetafel im Innena rum.

1. Ein-/Ausschalter (ON/OFF)
2. Taste DRY (Entfeuchten)
3. Taste TEMP (Temperatur)
4. Taste SWING (Schwenken)
5. Stundentasten
6. Taste EXTRA FUNCTION (Zusatzfunktion)

Funktion: Nur Lufterfunktion, Gesundheitsfunktion durch Senden des Luftstroms nach oben und nach unter, Schlafffung, Frischluft (reservierte Funktion), Fahrenheit-Celsius-Umwandlung

Leistungseinstellfunktion Schwenkfungtion nach links und rechts, 10^ Heizfunktion

1. Taste CANCEL/CONFIRM (Abbrechen/Bestätigten)

Funktion: Dient zum Einstellen des Timers und weiterer Zusammenfunktionen und zum Abbruch der Einstellungen.

1. Taste RESET (Zurücksetzen)

Wenn sich die Fernbedienung unnormal verhalt, drucken Sie die Taste mit einem spitz zulaufenden Gegenstand, um die Fernbedienung zurückzusetzen.

Grundbedienung

1. Gerä einschalten
   Drucken Sie den Ein-/Ausschalter (ON/OFF) auf der Fernbedie-nung, um das Geräinzuschalten.
2. Wahlen Sie die Betriebsart.

Taste COOL (Kühlen): Kühmodus

Taste HEAT (Heizen): Heizmodus

Taste DRY (Entfeuchten): Entfeuchtungsmodus

1. Wahlen Sie die Temperatureinstellung.

Drucken Sie die Taste TEMP+/TEMP-

TEMP+ Bei jedem Tastendruck erhoht sich die Temperatureinstellung um 1^ ; halten Sie die Taste gedrückt, erhoht sich der Wert schnell.

Beijedem Tastendruck verringt sich die Temperatureinstellung um 1^ ; halten Sie die Taste gedrückt, verringt sich der Wert schnell.

Wahlen Sie die von Ihnen gewünschte Temperatur.

1. Wahlen Sie die Lüfterdrehzahl.

Drücken Sie die Taste FAN (Lüfter). Bei jedem Tastendruck an dert sich die Lüfterdrehzahl wie folgt:

Die Klimaanlage lauft jetzt mit der angezeigten Lüfterdrehzahl. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.

Betriebsart	Fernbedie-nung	Hinweis
AUTO		In der Betriebsart AUTO stellt die Klimaanlage den Kuhl- oder Heizbetrieb gemäß der Zimmertemperatur automatisch ein. Ist FAN (Lüfter) auf AUTO gesetzt, besteht die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.
Kühlen
ENT-FEUCH-TEN		Sinkt die Zimmertemperatur in der Betriebsart ENT-FEUCHTEN 2℃ unter der eingestellten Temperatur, lauft der Lüfter mit Unterbrechungen mit NIEDRIGER Drehzahl, unabhängig von der Lüftereinstellung.
HEIZEN		Im Betriebsmodus HEIZEN wird nach kurzer Verzö-gerung warme Luft ausgeblasen, um die Abgabe von kalter Luft zu vermeiden. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.
LÜFTER		In der Betriebsart LÜFTER lauft das Gerät weder in der Betriebsart KühLEN noch HEIZEN, sondern nur in der Betriebsart LÜFTER; die Einstellung auf AUTO ist in der Betriebsart LÜFTER nicht verfügbar. Auch kann keine Temperatur eingestellt werden. In der Betriebsart LÜFTER ist der Schlafbetrieb nicht verfügbar.

Schlafbetrieb

Drücken Sie die Taste EXTRA Zusatzoptionen aufzurufen; wird in der Folge zu gewechselt, blinking das Symbol Drucken Sienum CONFIRM um die Schlaffunktion aufzurufen.

Betriebsart

1. In der Betriebsart KühLEN, ENTFEUCHTEN

1 Stunde nach dem Start der SCHLAF-Betriebsart erhöht sich die eingestellte Temperatur um 1^ . Nach 1 weiteren Stunde steigt sie nochmals um 1^ . Nach weiteren 6 Stunden stoppt das Gerät den Anstieg der Temperatur, die jetzt hörher ist als die eingestellte Temperatur, so dass die Zimmertemperatur für ihren Schlaf nicht zu niedrig ist.

1. In der Betriebsart HEIZEN

1 Stunde nach dem Start der SCHLAF-Betriebsart verringert sich die eingestellte Temperatur um 2^ . Nach 1 weiteren Stunde sindt sie nochmals um 2^ . Und nach weiteren 3 Stunden, steigt die Temperatur um weitere 1^ . Nach weiteren 3 Stunden stoppt das Gerät den Abfall der Temperatur, die jetzt niedriger ist als die eingestellte Temperatur, so dass die Zimmertemperatur für ihren Schlaf nicht zu hoch ist.

1. In der Betriebsart AUTO

Das Gerät lauft in der entsprechenden Schlafbetriebsart, die der ausgewählten Betriebsart automatisch angepasst wird.

1. In der Betriebsart LÜFTER

Es qibt keine SCHLAF-Funktion.
5. Stellen Sie die Windgeschwindigkeit für den Schlafmodus ein Ist die Windgeschwindigkeit vor dem Schlafen auf hohe oder mittlere Stärke eingestellt, stellen Sie eine niedrigere Windgeschwindigkeit für den Schlafmodus ein. Ist bereits eine niedrigere Windstärke eingestellt, ist keine Änderung erforderlich.

Hinweis

Wenn die TIMER-Funktion eingestellt ist, kann die Schlaffkunft nicht eingerichtet werden. Wirnd nach Einrichtung der Schlaffkunft die TIMER-Funktion eingestellt, wird die Schlaffkunft abgebrochen und das Gerät befindet sich im Timer-Einstellungszustand.

Betriebsart LEISTUNG/RUHE

(1) Betriebsart LEISTUNG

Sie können diese Funktion verwenden, wenn Sie einenchnellen Heiz- oder Kühleffekt wünschen.

Drucken Sie die Taste XTRAFUM Zusatzoptionen aufzurufen; wird in der Folge zu gewechselt,blink das Symbol :drucken Siedann die Taste CONTRMum die Leistungsfunktion aufzurufen. Wenn Sie diese Funktion abbrechen möchten, rufen Sieitte ernut die Zusatzoptionen auf und brechen Sie dort die Leistungsfunktion ab.

(2) Betriebsart RUHE

Verwenden Sie diese Funktion, wenn Sie Ruhe zum Ausruhen oder Lesen benötigen. Drücken Sie die Taste QUIET (Ruhe), zeigt die Fernbedienung das Symbol an und das Gerät lauf in der ruhigen Betriebsart. Drücken Sie erneut die Taste QUIET (Ruhe), wird die ruhige Betriebsart abgebrochen.

Hinweis:

Wahren der Betriebsart LEISTUNG weist das Zimmer beim schellen HEIZEN oder KUHLEN eine ungleichmäßige Temperaturverteilung auf. Nach längerem Betrieb in der Betriebsart RUHE wird es entweder nicht sehr kuhl oder nicht sehr warm sein.

(3) 10^ HEIZEN-Funktion

10^ HEIZEN-Funktion: Die Temperatur ist im Heizmodus auf 10^ eingestellt.

Drücken Sie die Taste EXTRA FUNCTION um Zusammenoptionen aufzurufen; wird in der Folge zu 10^ gewechselt, blinkt das Symbol; drücken Sie dann die Taste CONFIRM um die 10^ HEIZEN-Funktion aufzurufen.

Hinweis:

Wird bei fester Temperatureinstellung die Taste "TEMP+" oder

"TEMP-" gedrück, wird die 10^ HEIZEN-Funktion abgebrochen.

Einstellen der Luftstromrichtung

1. Statusanzeige des Luftstroms

KUHLEN/ENTFEUCHTEN:

HEIZEN:

1. Einstellen des linken und rechten Luftstroms

(Dieses Modell besitzt diese Funktion nicht.)

Timer Ein/Aus Ein-Aus-Betrieb

1 Wahlen Sie die von Ihnen gewünschte Betriebsart nach dem Start des Geräts.
2. Drücken Sie die Taste TIMER, um in die Betriebsart TIMER zu wechseln. Bei jedem Tastendruckändert sich die Anzeige wie folgt: Fernbedienung:

Wahlen Sie ihren gewünschten TIMER-Modus (TIMER EIN oder TIMER AUS oder TIMER EIN-AUS). "On" (Ein) oder "Off" (Aus) werden blinken.

1. Drucken Sie die Taste / um die Zeit einzustellen.

Bei jedem Tastendruck erhöht sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden erhöht sich die Zeit um jeweils 1 Stunde.
Bei jedem Tastendruck verringgert sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden verringgert sich die Zeit um jeweils 1 Stunde. Sie können bis zu 24 Stunden einstehen.

1. Bestätigen Sie die Timer-Einstellung

Drucken Sie nach Einstellung der Zeit die Taste CONFIRM um die Zeit zu bestätigten; ON (Ein) oder OFF (Aus) blinken dann nicht mehr.

1. Brechen Sie die Timer-Einstellung ab

Drucken Sie die Taste TIMER so oft, bis die Zeitanzeige verschwindet.

Tipps:

Nach einem Batteriewechsel oder einem Stromausfall muss die Zeit neu eingestellt werden.

Je nachdem, in welcher Folge TIMER EIN oder TIMER AUS eingestellt wurde, kann das Gerät entweder gestartet-gestopt oder gestoppt-gestartet werden.

Gesunder Luftstrom

1. Drucken Sie um zu beginnen

Stellen Sie eine komfortable Arbeitsumgebung ein.

1. Einstellen der gesunden Luftstromfungkction

Drucken Sie die Taste EXTRA um Zusatzoptionen aufzurufen. Bei wiederholtem Drucken dieser Taste setzen sich die Lufungsschlitze auf folgende drei Positionen; wahlen Sie die von Ihnen gewünschte Schwenkposition und drucken Sie dann die Taste CANCE um sie zu bestätigten Gesunder Gesunder

1. Abbrechen der gesunden Luftstromfunktion

Drucken Sie die Taste EXTRA, um Zusammenoptionen aufzurufen. Bei wiederholtem Drucken dieser Taste setzen sich die Lufungsschlitze erneut auf folgende drei Positionen; drucken Sie dann die Taste CONFIRM, um den Vorgang abzubrechen.

Hinweis: Richten Sie die Klappen nicht direkt mit der Hand aus. Andernfalls wird das Luftungsgitter nicht richtig Funktionieren Funktioniert das Luftungsgitter nicht richtig, stoppen Sie den Betrieb eine Minute lang und starten Sie hin dann wieder durch Einstellen mit der Fernbedienung. Hinweis:

1. Nach dem Einstellen der gesunden Luftstromfunktion ist das Positionsgitter fixiert.
2. Wahrend des Heizens sollenn Sie better die Betriebsart wahlen.
3. Wahrend des Kuhlens sollenn Sie better die Betriebsart wahlen.
4. Lassen Sie die Klimaanlage bei hoher Luftfeuchtigkeit langere Zeit zum Kühlen und Entfeuchten laufen, kann sich Kondenswasser am Luftungsgitter bilden.

Folgende Zustände sind keine Betriebsstörungen.

Das Geräusch fließen- den Wassers ist zu hören	Hua Hua	Wird die Klimaanlage angelassen, startet oder stoppt der Kompressor während des Betriebs oder stoppt die Klimaanlage, ertönen manchmal Geräutsche wie " Bi-Bi-" oder "Godo-Godo". Dies ist keine Betriebsstö-rung, sondern stellt das Fleeßen des Kältemittels dar.
Ein Knackgeräusch ist zu hören Diese Gesäch	ausch wird von der Hitzeausdehnung oder Kontraktion von Kunststoffen verursacht.
Ein Geruch wird erzeugt. Die vom Innengerät	abgeblasene Luft richt manchal etwas. Thiser Ge -ruch stammt vom Geruch der Möbel, Farben, Tabak, der vom Innengerät aufgenommen wurde.
Während des Betriebs kommt wei-ßer Nebel aus dem Innengerät thereaus.	In der Betriebsart KühLEN oder ENTFEUCHTEN ist ein dürner Wasser-nebel zu sehen, der vom Gerät ausgeblasen wird; es handelt sich hierbei um kondensierten Nebel, Denn abrupt gekühlte Innenluft wird abgebla-sen.
Während des Kühlvorgangs wird automatisch in die Betriebsart LÜFTER geschalte.	Damit sich kein Frost auf dem Wärmetauscher des Innengerats bilden kann, schaltet das Gerät manchal automatisch in die Betriebsart LÜF-TER, aber dann bald wieder zurück in den Kühlmodus.
Die Klimaanlage kann nach einem Betriebsstopp nicht wieder sofort neu gestartet werden. Die Klimaanlage startet nicht?	Das System ist mit einer Selfbstschutzfunktion ausgestattet, so dass es etwa drei Minuten nach einem Betriebsstopp nicht neu gestartet werden kann. Warten Sieitte drei Minuten lang.
Es wird keine Luft ausgeblasen oder die Lüfterdrehzahl{lösst sich während des Ent-feuchtens nicht äändern.	Steigt die Zimmertemperatur in der Betriebsart ENTFEUCHTEN 2°C über die eingestellte Temperatur, lauft der Lüfter mit Unterbrechungen mit NIEDRIGER Drehzahl, unabhängig von der Lüftereinstellung.
Wasser oder Dampf wird vom Außererät während des Heizens erzeugt.	Dies kommt vor, wenn sich auf dem Außererät gebildeter Frost entfernt wird (während des Entfrostens). Entfrosten
Während des Heizens{lauft der Innengerät - lüfter auch noch, nachdem das Gerät gestoppt wurde.	Um überschüssige Hitze abzuleiten, lauft der Innengerätläufiger noch eine Weile, nachdem das Gerät automatisch stoppte.

Prufen Sieitte folgelende Einzelheiten hinsichtlich Ihr Klimaanlage,bevor Sie den Kundendienst rufen.

Das Gerät startet nicht
Ist die Stromversorgung eingeschäl- tet? Die Stromversorgung ist nicht auf ON (EIN) gesetzt.	Ist der Netzstrom normal?	Hat sich der Fehlerstromschutzschal- ter aktiviert? Schalten Sie die Stromversorgungitte sofort aus und wenden Sie sich an den Händler.

Fehlerbehebung

Es wird unzureichend gekühlt oder geheizt

Wurden die Funktionen richtig ein-gestellt?	Luftfilter zu schmutzig?	Die beweglichen, horizontalen Lüftungs-schlitze nach oben gerichtet? (In der Betriebsart HEIZEN)
Gibt es Blockaden am Luftsein- oder auslass?	Tür oder Fenster steht offen?

Es wird unzureichend gekühlt

Gibt es an- der Wärme- quellen im Zimmer?

Dringt Sonnen- licht direkt in das Zimmer ein?

Befinden sich zu viele Personen im Zimmer?

Kühle Luft wird ausgeblasen (beim Heizen)

Wenn die Klimaanlage nach Überprüfung der obigen Punkte nicht richtig Funktioniert oder wenn folgende Umstände eintreten, stoppen Sie den Betrieb der Klimaanlage und kontaktieren Sie ihren Handl.

1) Die Sicherung oder der Leistungsschalter werden oft aktiviert.
2) Wasser tropf während des Kuhlens oder Entfeuchtens herunter.
3) Der Betrieb verlaufungleichmäßig oder Sie vernehmen unnormale Gerausche.

Bei einem Betriebsausfall stoppt der Lüfter des Innengerats.

Ein Fehler im Innengerat wird nur von der Betriebs-LED des Fernempfängers angezeigt,

Ein Fehler im Außererat wird von der Timer-LED und der Betriebs-LED angezeigt, wobei die Timer-LED des Fernempfängers fur die Zehnerstelle und die Betriebs-LED fur die Einerstelle steht. Zuerst blinkt die Timer-LED und nach 2 Sekunden blinkt auch die Betriebs-LED. Nach Ablauf these Vorgangs beginnt dieser Blinkablauf 4 Sekunden später erneut. Die Blinkzeit beim Außereratfehler betragt +20 . Zum Beispiel: Der Fehlercode fur das Außererat ist 2, daher sollte das Innengerat 22 aneigen. Demzufolge blinkt die Timer-LED zuerst zweimal und blinkt die Betriebs-LED zweimal. Wenn aber die Außererat-Fehler-LED 20 blinkt, blinkt das Innengerat als Besonderheit 42.

Ta: Umgebungstemperatursensor Tm: Spulentemperatursensor

Fehlerbehebung	FEHLERCODE (Blinkzeiten der Empfangsplatine der Betriebs-LED des Innengeräts)	MÖGLICHE ursAchen
Fehlerhafte Ta-Temperatur	1	Sensor getrennt oder beschädigt oder in falscher Position oder Kurzschluss
Fehlerhafte Tm-Temperatur	2	Sensor getrennt oder beschädigt oder in falscher Position oder Kurzschluss
Fehlerhaftes EEPROM auf Leiterplatte des Innengeräts	4	Fehlerhafte Leiterplatte des Innengeräts
Unnormale Kommunikation zwischen Innen-und Außererät	7	Falsche Verbindung oder Dühte getrennt oder fal-sche Adresseinstellung beim Innengerät oder Strom-versorgung oder Leiterplatte fehlerhaft
Unnormale Kommunikation zwischen verdrah-tetem Controller des Innengeräts und Leiter-platte des Innengeräts	8	Falsche Verbindung oder verdrahteter Controller getrennt/fehlerhafte Leiterplatte
Abflussystem unnormal	12	Pumpenmotor getrennt oder in falscher Position oder Schwimmerschalter beschädigt / oder Schwimmer-schalter getrennt / oder in falscher Position
Anormaler Innengerät-Modus	16	Abweichend vom Außergerät-Modus

Bei in der Innengerat-Fehlertabelle erwahnten AuBengeratausfallen lesen Sieitte der AuBengerat-Fehlercodeliste nach.

Was Kunden wissen müssen

• Installieren Sie die Klimaanlageitte entspruchend den Anforderungen in thisem Handbuch, um eine gut Funktionierende Klimaanlage zu gewährleisten.
• Achten Sie beim Transport der Klimaanlage daraufuf, nicht die Oberfläche des Gehäuses zu beschädigen.
• Bewahren Sie die Installationsanleitung für eine spätere Bezugnahme für den Fall auf, dass Sie das Gerät warten oder an einer anderen Stelle installieren müssen.
• Nehmen Sie die Klimaanlage nach der Installation gemäß den Spezifikationen in der Bedienungsanleitung in Betrieb.

Anweisungen für den Gebrauch
Richten Sie den Luftstrom auf passende Weise aus Vermeiden Sie es, direkt von der Sonne bestrahlt und vom Luft strom angeblasen zu werden
Achten Sie auf eine angenehme Innentemperatur. Eine zu heiße oder zu kalte Umgebung ist nicht gut für ihre Gesundheit. Zudem wird darauf auch übermäßig viel Strom verbraucht. Optimale Temperatur	Effectively use timer Mit dem TIMER-Modus konnen Sie für eine geeignete Zimmer-temperatur sorgen, wenn Sie aufwachen oder nach Hause kom-men.

Wartung

Saisonale Pflege

Pflege nach der Saison

Lassen Sie das Gerät in der Betriebsart LÜFTER an einem bereits einen halben Tag lang eingeschaltet, um das Innere des Geräts zu trocknen.Halten Sie das Gerät an und schalten Sie den Netzschalter aus. Auch wenn die Klimaanlage angehalten wird, verbraucht sie Strom.

Reinigen Sie den Luftfilter, das Innen- und das Außer gerät und dekken Sie das Gerät mit einem Staub-schutz ab.

Pflege nach der Saison

Vergewissem Sie sich, dass die Luftein- und auslösse des Innen- und des Außereräts nicht blockiert sind, daimt sich deren Arbeitsleistung nicht reduziert.

Installieren Sie auf jeder Fall den Luftfilter und vergewissem Sie sich, dass der Luftfilter nicht schmutzig ist. Andernfalls kann das Gerät aufgrund von Staub im Innern des Geräts beschädigt werden oder Betriebsstörungen aufweisen.

Um zu verhindern, dass der Kompress- sor in der Betriebsart HEIZEN startet, schalten Sie den Netzschalter 12 Stunden vor Betriebsstart ein. Lassen Sie den Netzschalter zudem während der gesamten Saison über einge- schaltet.

Hinweis

Das Innere des Innengerats muss gereinigt werden. Beauftragen Sie damit den Handler, Denn das Gerat muss von Fachpersonal gereinigt werden. Wahrend des Kuhlens leitet das Abflussystem Wasser in das Zimmer.

Reinigen Sie das Gerät.

Schalten Sie den Netzschalter aus. Nicht mit nassen Händen berühren. Verwenden Sie kein heißes Wasser.
OFF

HINWEIS: Erkundigen Sie sich beim Handler nach Details.

Reinigen des Luftfilters

• Entfernen Sie nicht den Luftfilter, Denn sonst konnten Störungen entstehen.

• Wird die Klimaanlage in einer sehr staubigen Umgebung eingesetzt, sollte der Luftfilter möglichst*häufig gereinigt werden (normalerweise zweimal proWoche).

• Nehmen Sie das Lufteinlassgitter ab.

Drücken Sie die zwei Verankerungen gemäß Bild 1 in vertikale Richtung zum Seitengitter hin und haben Sie das Luftteinlassgitter um 45^ hoch, um es abzunehmen.

Drucken Sie auf die Verankerungen in Pfeilrichtung.

Bild 1

Nehmen Sie das Luft einlassgitter ab.

1. Nehmen Sie den Luftfilter ab (Bild 2)

Drücken Sie mit dem Daumen auf den Außenrand des Luftseinlassgitters undziehen Sie den unteren Rand des Filternetzes mit Ihrm Zeigefinger gleichzeitig leicht hersus, so dass das Filternetz sich leicht von der Verankierung lost und abnehmer lasst.

Bild 2
DerunteredesFilternetzes
Der Rand des Luft einlassgitters

Nachtrag: Die obigen Bilder beziehen sich nur auf Modell, beziehen Sie sichitte auf die tatsächlichen Geräte.

Reinigen Sie das Luftteinlassgitter

(1).Öffnen Sie das Lufteinlassgitter

Ziehen Sie gleichzeitig an den zwei Griffen undziehen Sie das Gitter langsam hersaus. (Beim Einfugen gehen Sieitte auf umgekehre Weise vor.)
(2). Entfernen Sie den Luftfilter.
Siehe "Reinigen Sie den Luftfilter"
(3). Entfernen Sie das Luftinlassgitter

Öffnen Sie das Luftinlassgitter um 45^ und haben Sie es hoch.

(4). Reinigung

Hinweis

Verwenden Sie zum Reinigen kein Wasser freiBer als 50 C, um Verfarbungen oder Verformungen zu vermeiden.

Nehmen Sie zur Reinigung eine weiche Bürste, Wasser und ein neutrales Reinigungsmittel und gibt Sie das Wasser dann weg.

Wenn sich zu viel Staub ange-sammelt hat

Spruhen Sie ein Spülmittel für Küchengeschirr mit einem Ventilator oder direkt auf das Luftinlassgitter. Reinigen Sie es 10 Minuten später mit Wasser.
(5). Installieren Sie das Luftteinlassgitter
Siehe Vorgang 3.
(6). Installieren Sie den Luftfilter
Siehe "Reinigen Sie den Luftfilter"
(7). Schlieben Sie das Luftinlassgitter
Siehe Vorgang 1.

一 Offnen

SICHERHEITSHINWEISE:

Lesen Sie die "Sicherheitschinweise" vor Inbetriebnahme sorgfältig durch, um eine sachgemäß Installation zu gewährleisten. Starten Sie nach der Installation das Gerät auf richtige Weise und zeigen Sie den Kunden, wie das Gerät bedient und gewartet wird.

Bedeutung der Warnungen und Sicherheitshinweise:

WARNUNG: Schwere Verletzungen oder)sagar Tod konnen erfolgen, wenn dies nicht befolgt wird.
VORSICHT: Verletzungen oder Beschädigungen am Gerät können erfolgen, wenn dies nicht befolgt wird.

WARNING:

• Die Installationarf nur von Fachpersonal vorgenommen werden; installieren Sie das Gerät nicht selbst. Bei falscher Installation kann Wasser auslaufen, Stromschlag oder Brand die Folge sein.
• Installieren Sie das Gerät gemäß den Anweisungen im Handbuch. Bei falscher Installation kann Wasser auslaufen, Stromschlag oder Brand die Folge sein.
• Achten Sie auf den Gebrauch vorgegebener Zubehörteile und Einzelteile. Andernfalls kann Wasser auslaufen, Stromschlag oder Brand erfolgen oder das Gerät herunterfallen.
• Das Gerät muss an einer Stelle aufgestellt werden, die das Gerät auch tragen kann. Andernfalls kann das Gerät herunterfallen und Verletzungen verursachen.
• Berücksichtigten Sie bei der Installation des Geräts das Auftreten von Stürmen, Taifunen, Erdbehen. Bei falscher Installation kann das Gerät herunterfallen.
• Alle elektrischen Arbeitsen müssen von ausgebildetem Fachpersonal gemäß lokaler Bestimmungen, Vorschriften und thisem Handbuch vorgenommen werden.
• Verwenden Sie eine ausgewählte Verdraughtung für das Gerät. Eine falsche Installation oder eine zu keine elektrische Verdraughtung kann zu Stromschlag oder Brand führen.
• Alle Verdrahtungen und Stromkreise müssen abgeschichert sein. Verwenden Sie eine fest fixierte, ausgewählte Verdraughtung. Achten Sie darauf darauf auf, dass außerere Kräfte sich nicht negativ auf die Anschlussleiste und die elektrische Verdraughtung auswirken können. Ein schlechter Kontakt und eine falsche Installation können zu einem Brand führen.
• Verlegen Sie die Drahtleitungen auf sachgemäße Weise, wenn Sie Anschlüsse an die Stromversorgung in den Innen- und Außenbereichen vornehmen. Fixieren Sie den Anschlusssschutz, um Überhitzung, Stromschlag oder einen Brand zu vermeiden.
• Für den Fall, dass während der Installation Kältemittel auslaufen konnte, achten Sie auf eine gute Zimmerbelüfung.
• Giftige Gase entstehen, wenn ein Brand ausbricht.
• Prufen Sie das Gerät während der Installation. Achten Sie darauf, dass nichts ausländ. Das Kätemittel erzeugt giffige Gase, wenn es erhützt wird wie z. B. von einem Heizgerät, Ofen usw.
• Unterbrechen Sie die Stromversorgung, bevor Sie die Anschlussleiste anfassen.

VORSICHT:

• Das Gerät muss geerdet werden. Jedoch darf der Schutzleiter nicht mit der Gas-, Wasser- oder Telefonleitung verbunden werden. Eine schlechte Erdung ist die Ursache für Stromschlag. •Installieren Sie auf jeder Fall einen Fehlerstromschutzschalter, um keinen Strom-schlag zu erhalten.
• Verlegen Sie den Wasserabfluss dieser Handbuch entsprechend. Umwickeln Sie die Leitung mit Isoliermaterial für den Fall, dass sich Kondenswasser bildet. Ein falsch
• installerierer Wasserabfluss verursacht tropfendes Wasser und beschädigt ihre Möbel.
• Für eine fehlerfreie Bildanzeige und ungestörtem Empfang achen Sie bei der Installation des Innen- und Außergeräts auf einen Abstand von mindestens 1 m vom Fernsehergät, Radio,
• Schlieben Sie die Draht- und die Netzleitung an. (Bei relativ starken Radiowellen reicht ein Abstand von 1 m nicht für einen ungestörten Empfang aus).
• Installieren Sie das Gerät nicht an folgenden Orten:

(a) Dort, wo Ölnebel oder Ölgas vorhanden ist, oder Dort, wo Kunststoffe angegriffen werden konnten, oder Dort, wo Wasser tropf.
(b) An Orten, an denen atzende Gase vorhanden sind. Kupferrohre und Schweissnichte konnen aufgrund von Korrosion beschädigt werden und Tropfstellen verursachen.
(c) Dort, wo eine starke Strahlung vorhanden ist. Diese wirkt sich auf das Kontrollsystem des Geräts aus und verursacht Betriebsstörungen.
(d) An Orten, an denen entzündliche Gase, Schmutz und flüchtige Stoffe (Verdünner, Benzin) vorhanden sind. Diese Stoffe konnten einen Brand entfachen.
- Ziehen Sie während der Installation des Geräts die Papiervorlage zu Rate.

Erdung

Sicherheitshinweise für den Installateur

Vergessen Sie nicht, den Kunden in die Bedienung des Geräts zu unterweisen.

VOR DER INSTALLATION

• Bestimmen Sie die Transportmethode zum Installationsort.
• Entfernen Sie die Verpackung erst dann, wenn das Gerät am Installationsort angekommen ist.
• Lässt sich ein Auspacken nicht vermeiden, sorgen Sie für einen adäquaten Schutz des Geräts.

2 WAHL DES INSTALLATIONSORTES

(1) Der Installationsort muss mit dem Kunden abgesprochen sein und folgenden Kriterien entsprechen:
- Ein Ort, an dem ein ausreichender Luftstrom vorhanden ist.
- Nichts darf den Luftstrom blockieren.
- Der Wasserabfluss ist ungehindert.
- Der Ort ist stark genug, das Gewicht des Geräts zuragen.
- Ein Ort, an dem keine auffällige Deckenneigung vorhanden ist.
- Es muss ausreichend Platz für Wartungsarbeiten vorhanden sein.
Die Rohrleitungslange des Innen- und Außererats muss sich innerhalb der Grenzwerte befinden. (Siehe Installationsanleitung für das Außererat.)
- Innen- und Außererat, Netzleitung, Verkabelung zwischen den Geräten muss sich in einem Abstand von mindestens 1 m vom Fernsehgerät, Radio befinden. Dies dient zur Minderung von Bild- und Gerätestörungen. (Auch bei einem Abstand von 1 m können noch Störungen auftreten, wenn die Radiowellen sehr stark sind.)

(2) Deckenhöhe

Das Innengerät kann in einer Höhe von 2,5-3 m an der Decke montiert werden. (Siehe Feldeinstellung und Installationsanleitung der Zierblende.)

(3) Montieren Sie den Aufhängebolzen.

Prufen Sie, ob die Installationsstelle stark genug ist, das Gewicht zu halten. Unternehmen Sie erforderliche Maßnahmen, sofern die Stelle nicht sichere genug ist. (Der Abstand zwischen den Lächern ist auf der Papiervorlage gekennzeichnet. Entnehmen Sie der Papiervorlage die Stelle, die verstärkt werden muss.)

Modell H
AB09CS1ERA	310
AB12CS1ERA
AB18CS1ERA
AB24ES1ERA 300

3 VORBEREITUNG DER INSTALLATION

(1) Position der Deckenöffnung zwischen Gerät und Aufhängebolzen.

(2) Schneiden Sie für die Installation gegebenenfalls eine Öffnung in die Decke (wenn Decke bereits vorhanden ist.)
- Beziehen Sie sich für das Maß des Lochs in der Decke auf die Papiervorlage.
- Verbinden Sie vor der Installation alle Rohrleitungen (Kältemittel, Wasserabfluss), Verdrahtungen (Verkabelung zwischen den Geräten) mit dem Innengerät.
- Schneiden Sie eine Öffnung in die Decke, wobei Sie einen Rahmen für eine glatte Schnittfläche und ein vibrationsfreies Schneiden verwenden sollenn.
- Wenden Sie sich an ihren Immobilienhändler.
(3) Montieren Sie den Aufhängebolzen. (Verwenden Sie einen M10-BoIzen.)
- Um das Gewicht des Geräts zu tragen, sollte ein Ankerbolzen verwendet werden, sofern die Decke bereits vorhanden ist. Bei einer neuen Decke verwenden Sie einen eingebauten Bolzen oder Teile, die im Installationsbereich vierbereitet wurden.
- Bevor Sie mit der Installation fortfahren, justieren Sie den Raum zwischen der Decke.

Hinweis: Alle oben angegebenen Teile sollen im InstallationsbereichVBorbereitet werden.

4 INSTALLATION DES INNENGERÄTS

Bei einer neuen Decke

(1) Installieren Sie das Gerät vorübergehend Befestigen Sie eine Aufhängehalterung am Aufhängebolzen. Sichern Sie beiden Enden der Halterung mit Mutter und Unterlegscheibe ab.
(2) Für die Maße des Lochs in der Decke beziehen Sie sichitte auf die Papiervorlage. Erkundigen Sie sich bei Ihr Immobilienhändler nach Details.

Die Lochmitte ist auf der Papiervorlage gekennzeichnet.
Die Gerätemitte ist auf der Karte im Gerät und auf der Papiervorlage gekennzeichnet.

Befestigen Sie die Papiervorlage ⑤ mit 3 Schrauben am Gerat ⑥Fixieren Sie die Ecke der Ablaufwanne am Rohrleitungsauslass.

(3) Setzen Sie das Gerät an seine richtige Position. (Siehe Vorbereitung für die Installation-(I))
(4) Prufen Sie, ob das Gerät horizontal nivelliert ausgerichtet ist. Die Wasserpumpe und der Schwimmerschalter sind im Innern des Innengerats angebracht. Prufen Sie mit einem horizontalen Komparator oder einer mit Wasser gefüllten PVC-Röhre, ob die vier Ecken des Gerats auf einer Ebene sind. (Wenn das Gerät zum Wasserabfluss hin geneigt ist, könnte ein Problem beim Schwimmerschalter auftreten und für tropfendes Wasser sorgen.)
(5) Entfernen Sie die Unterlegscheibe ② undziehen Sie die obige Mutter fest an.
(6) Entfernen Sie die Papiervorlage.

WennbereitseneDeckevorhandenist

(1) Installieren Sie das Gerät vorübergehend Befestigen Sie eine Aufhängehalterung am Aufhängebolzen. Sichern Sie beide Enden der Halterung mit Mutter und Unterlegscheibe ab. Fixieren Sie die Halterung.
(2) Justieren Sie Höhe und Position des Geräts. (Siehe Vorbereitung für die Installation (1)).
(3) Fahren Sie mit 3 und 4 n Abschnitt "Bei einer neuen Dekke" fort.

ROHRLEITUNG DES KÄLTEMITTELS (für die Rohrleitung im Außenbereich beziehen Sie sichitte auf die Installationsanleitung fur das Außergerät.)

• Das Außererat ist bereits mit Kätemittel aufgefüllt.
• Beziehen Sie sich beim Anschluss und Abtrennen der Rohrleitung vom Gerät auf Abb. 1.
  Die Grosse der Ringmutter entnehmer Sieitte Tabelle 1.
  Tragen Sie Kaltemittelöl inn und auen an der Ringmutter auf. Ziehen Sie das Band mit 3-4 Umdrehungen fest an.
• Beachten Sie das in Tabelle 1 angegebene Drehmoment. (Zu viel Kraft kann die Ringmutter beschädigen, wobei ein Gasleck entstehen können).
• Überprüfen Sie die Rohrverbindungen auf Gaslecks. Isolieren Sie die Rohrleitungungen, wie in der unteren Abbildung dargestellt ist.
• Dichten Sie die Verbindungen der Gasleitung und die Isolierung ⑦ ab.

Rohrgrö-βe	Anzugsmoment A (mm) Ringform m
∅6.35	1420~1720 N.cm (144~176 kgf.cm)	8.3-8.7
∅9.52	3270~3990 N.cm (333~407 kgf.cm)	12.0-12.4
∅12.7	4950~6030 N.cm (490~500 kgf.cm)	12.4-16.6
∅15.88	6180~7540 N.cm (630~770 kgf.cm)	18.6-19.0

6 INSTALLATION DES WASSERABFLUSSROHRS

(1) Installieren Sie das Wasserabflussrohr

• Der Rohrdurchmesser sollte so groß wie oder größler als die Rohrleitung des Geräts sein (Polyathylenrohr; Höhe: 25 mm; Außenendurchm.: 32 mm)
• Das Abflussrohr sollte kurz sein und eine Abwartsneigung von mindestens 1/100 aufweisen, damit sich keine Luftblasen bilden.
• Ist keine Abwärtsneigung vorhanden, haben Sie das Rohr mittels anderweitiger Maßnahmen hoch.
• Achten Sie auf einen Abstand von 1-1,5 m zwischen den Aufhängehalterungen, um einen geraden Wasserschlauch zu erhalten.

• Verwenden Sie das mitgelieferte steife Rohr und die Klammer ① mit dem Gerät. Stecken Sie das Wasserrohr bis zum weißen Klebeband in den Wasserpfropfen. Ziehen Sie die Schelle fest an, bis der Schraubenkopf weniger als 4 mm vom Schlauch entfernt ist.
• Umwickeln Sie den Abflussschlauch bis zur Schelle mit Dichtungsband ⑨.
• Isolieren Sie den Abflusssschlauch im Zimmer.

Die Installationshöhearf280mm nichtüberschreiben.

Es sollte ein rechter Winkel mit dem Gerät 300 mm ab dem Gerät gebildet werden.

Hinweis:

Die Neigung des Wasserablaufschlauchs (1) sollte innerhalb von 75mm liegen. Üben Sie nicht zu viel Kraft darauf auf. Werden mehrere Wasserschläuche zusammengeschlossen, gehen Sieitte wie folgt vor.

Die Spezifikationen der Wasserschläuche müssen die Anforderungen des in Betrieb befindlichen Geräts erfüllen.

(2) Prufen Sie nach der Installation, ob das Wasser ungehindert abläuft.

• Prufen Sie mit einer Wasserwaage oder einem mit Wasser gefüllten Polyäthylenrohr, ob das Innengerät horizontal ausgerichtet ist, und prufen Sie, ob die Maße der Deckenöffnung stimmen. Entfern den Sie die Wasserwaage, bevor Sie die Zierblende installmenten.
• Befestigen Sie die Schrauben so, dass der Höhenunterschied zwischen den zwei Seiten des Innengerats weniger als 5 mm beträgt.
• Befestigen Sie es zuerst vorübergehend mit Schrauben.
• Bringen Sie zwei temporäre Befestigungsschrauben an, dann weitere zwei Schrauben, undziehen Sie dann alle vier Schrauben fest an.
• Schlieben Sie die Drahtleitungen des Synchro-Motors an.
• Schlieben Sie die Signalleitung an.
• Wenn die Fernbedienung nicht reagiert, prüfen Sie, ob die Verdraughtung richtig ist, und starten Sie die Fernbedienung 10 Sekunden nach dem Abschalten der Stromversorgung neu.

• Installieren Sie das Bedienfeld in der Ausrichtung, die in der Abbildung dargestellt ist. Bei falscher Ausrichtung ist ein Wasserleck die Folge, während Schwenk- und Signalempfang angezeigt werden, der nicht verbunden werden kann.
• Schicken Sie 1200 cc Wasser durch den Luftteinlass oder das Inspektionsloch, um den Wasserablauf zu prufen.

Nach der Verdrahtung

• Prufen Sie den Wasserabfluss im Kuhlbetrieb.

Wenn die Verdrahtung unvollständig ist

• Entfernen Sie die Abdeckung der Steuerbox, verbinden Sie 1PH-Strom mit Anschluss 1 und 2 auf der Anschlussleiste. Bedieren Sie das Gerät mit der Fernbedienung.
• Beachten Sie, dass der Lüfter in dieser Betriebsart nicht laufen wird.
• Nachdem Sie sich von einem reibungslosen Wasserablauf überzeugt haben, müssen Sie die Stromversorgung unterbrechen.

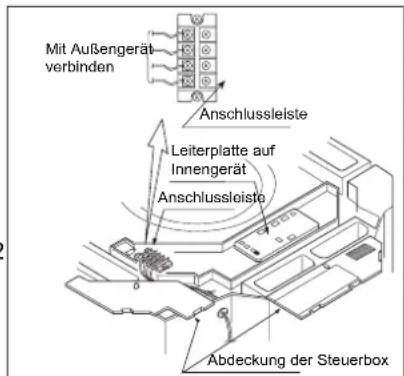

Anschlussleiste des Innengerats

Anschlussleiste des Außergerats

VERDRAHTUNG

• Alle mitgelieferten Teilen, Materialien und Anschlüsse müssen den lokalen Bestimmungen und Vorschriften entsprechen.
• Verwenden Sie nur Kupferdrechte.
• Beziehen Sie sich während der Verdraughtungitte auch auf den Schaltplan.
• Alle Verdrahtungsarbeiten müssen von einem qualifizierten Elektriker ausgeführten werden.
• Es muss ein Schutzschalter installiert werden, mit dem die Stromversorgung zum gesamten System unterbrochen werden kann.
• Beziehen Sie sich für Spezifikationen der Leitungen, des Schutzschalters, der Schalter und Verdraughtungen usw.itte auf die Installationsanleitung des Außergerats.
• Anschließ des Geräts
• Entfernen Sie die Abdeckung der Schaltbox (1), ziehen Sie die Drahte in das Gummirohr A und ziehen Sie nach sachgemäßer Verdraughtung der anderen Drahte die Klammer A fest an. Verbinden Sie die Drahte richtig gegolt mit der Anschlussleiste im Innern.
• Wickeln Sie ein Dichtungsmaterial ⑫ um die Drahte. (Lassen Sie diesen Schritt nicht aus, Denn sonst können sich Kondenswasser bilden.)
• Bringen Sie nach dem Anschluss wieder die Abdeckung der Schaltbox (1) und (2) an.

WARNING:

Beachten Sie Folgendes, wenn Sie die Anschlussleiste mit Strom versorgen:

Verbinden Sie keine Drahte unterschiedlicher Spezifikationen mit derselben Anschlussleiste.

(Lockere Drahte können zur Überhitzung der Schaltung führen.)

Verbinden Sie Drahte mit denselben Spezifikationengemäß Abbildung auf der rechten Seite.

Verbinden Sie Drahte Verbinden Sie Drahte Verbinden Sie keine derselben Spezifikati- derselben Spezifikation Drahte unterschiedli on an zwei Seiten. nicht an einer Seite. cher Spezifikationen.

O

X

X

VERDRAHTUNGSBEISPIEL

Die Schaltung des Außergeräts entnehmer Sieitte der Installationsanleitung fur das Außergerät.

Hinweis: Alle elektrischen Drahte haben ihre eigenen Polungen, die mit denen auf der Anschlussleiste übereinstimmen müssen.

Folgende Punkte bedürfen besonderer Aufmerksamkeit und Überprüfung nach der Installation

Zu prüfende Punkte Folge einer unsachgemäßen Installation	ation Prufen Sie
Ist das Innengerät fest installiert? Das Gerät könnte herunterfallen, Vibrationen oder Ge-räusahe erzeugen.	-
Wurde eine Gasleckprüfung vorgenommen? Dies können zu einem Gasmangel führen.	-
Ist das Gerät richtig isoliert? Tau- oder Wassertropfen können entstehen.	-
Ist der Wasserablauf reibungslos? Tau- oder Wassertropfen können entstehen.	-
Entspricht die Netzspannung der Angabe auf dem Ty-penschild?	Probleme können auftreten oder Teile durchbrennen.
Ist die Verdraughtung und Verrohrung sachgemäß ver-legt?	Probleme können auftreten oder Teile durchbrennen.
Ist das Gerät sicher geerdet? Es besteht die Gefahr einesStromschlags.	-
Ist die Drahtgroße richtig? Probleme können auftreten oder Teile durchbrennen.	-
Sind das Luftlein- und auslassgitter des Innen- und Au-Bengeräts frei zugänglich?	Der Kühleffekt möglich sich verschlechtern.
Wurde die Rohränge und die Menge des aufgeführtenKältemittels aufgezeichnet?	Die Menge des aufgeführten Kältemittels ist hart zu kon-trollieren.

Achtung: Überzeugen Sie nach der Installation, dass kein Kätemittel auslauft.

Haier
