BEDIENUNGSANLEITUNG 4U26HS1ERA HAIER

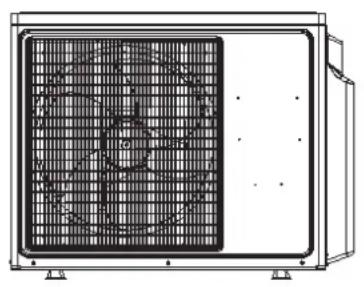

INSTALLATIONSANLEITUNG FÜR MULTI-SPLIT-KLIMAANLAGE

3U19FS1ERA

4U25HS1ERA
4U30HS1ERA
5U34HS1ERA

Inhalt

Sicherheitsvorkehrungen 3

Zubehor 4

Vorsichtsmaßnahmen bei der Wahl des Standortes 4

Installationsabbildungen der Innun und Außereräte 5

Vorsichtsmaßnahmen bei der Installation

Installansanleitung fur Außergerät---- 7

Beschränkungen bei der Installation ---- 7

Verrohrung des Kältemittels 7

Abpumpbetrieb 12

Verdrahtung 12

Testlauf 14

Fehlerbehebung 15

ÜBEREINSTIMMUNG MIT EUROPÄ-ISCHEN VORSCHRIFTEN FÜR DIE MODELLE

CE

Alle Produkte stimmen mit folgenden europäischen Bestimmungen überein:

• Niederspannungsrichtlinie 73/23/EWG
• Niederspannungsrichtlinie 2006/95/EWG
  -Elektomagnetische Verträgelichkeit 89/336/EWG
• Elektomagnetische Verträgelichkeit 2004/108/EWG

ROHS

Die Produkte stimmen mit den Anforderungen der Richtlinie 2002/95/EWG des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (EG-RoHS-Richtlinie) überin.

WEEE

Gemäß Richtlinie 2002/96/EG des Europäischen Parliaments informieren wir den Kunden hiermit über die Entsorgungsvorschriften für Elektro- und Elektronikgeräte.

ENTSORGUNGSVORSCHRIFTEN:

Ihr Klimaanlageprodukt ist mit diesen Symbol gekennzeichnet. Dies bedeutet, dass Elektround Elektronikprodukte nicht zusammen mit dem unsortingen Hausmull entsorgt werden)dürfen. Versuchen Sie nicht, das System zu

demontieren: Die Demontage des Klimaanlagesystems, die Handhabung von Kaltemittel, Öl und anderer Teile muss von einem qualifizierten Installeur gemäß einschlagiger lokaler und nationaler Vorschriften vorgenommen werden. Klimaanlagen müssen in einer speziellen Aufbereitungsanlage für Wiederverwendung, Recycling und Rückgewinnung aufbereitet werden. Durch Sicherstellung einer sachgemäßen Entsorgung these Products tragen Sie dazu bei, potentiell negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu verhindern. Weitere Auskunft erteilt Ohnen gerne der Installeur oder ihre Behörde vor Ort. Die Batterie muss aus der Fernbedienung hergenommen und gemäß einschlagiger lokaler und nationaler Vorschriften getrennt entsorgt werden.

WICHTIGE INFORMATIONEN ZUM VERWENDETEN KÄLTEMITTEL

Dieses Produkt enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen. Nicht in die Atmosäre ablassen.

Kältemitteltyp: R410A

GWP*-Wert: 1975

GWP=Treibhauspotenzial

Bitte mit dokumentenechter Tinte ausfüllen:

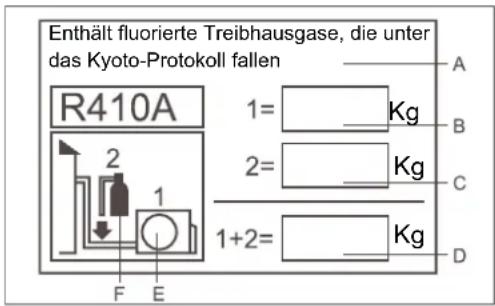

-1 Diewerkseitige Kältemittelladung des Produkts
- 2 Die zusätzliche Menge an Kältemittel, die im Installationsbe reich nachgefällt wurde, und
- 1+2 Die gesamte Kältemittelladung auf dem mit dem Produkt versehenen Kältemittelladungsetikett. Das ausgefüllte Etikett muss geben dem Ladeport des Produkts aufgeklebt werden (z. B. auf der Innenseite des Sperrventildeckels).
A Enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen
B Werkseitige Kältemittelladung des Produkts: Siehe Typenschild des Geräts
C Zusätzliche Menge an Kätemittel, die im Installationsbereich nachgefüllt wurde
D gesamte Kältemittelladung
E Außengerat
F Kaltemittelzylinder und Anschlussstück zum Nachfüllen

• Lesen Sie diese Sicherheitsvorkehrungen sorgfältig durch, um eine sachgemäß Installation zu gewährleisten.
• In thisem Handbuch sind Sicherheitsvorkehrungen in die Abschnittte WARNUNG und VORSICHT unterheit.
• Achten Sie darauf, alle folgenden Sicherheitsvorkehrungen zu beachten: Sie sind alle wichtig zur Gewährleistung der Sicherheit.

WARNING Nichtbefolgung einer WARNING hat hochstwahrscheinlich schwerwiegende Folgen wie Tod oder schwere Verletzung.

VORSICHT Nichtbefolgung einer VORSICHTSMASSNAHME kann in einigen Fällen schwerwiegende Folgen haben.

• Folgende Sicherheitssymbole werden insgesamt in dieser Handbuch verwendet:

Sie müssen diese Anweisungen unbedingt befolgen.

Sie必須dasGerätauf jeder Fall erden.

No

Nie versuchen.

• Überprüfen Sie das Gerät nach vollständiger Installation auf Installationsfehler. Geben Sie dem Benutzer geeignete Anweisungen zur Verwendung und Reinigung des Gerats gemäß der Bedienungsanleitung.

WARNING

Die Installation sollte vom Handlender oder einem Fachmann vorgenommen werden. Bei falscher Installation kann Wasser auslaufen, Stromschlag oder Brand die Folge sein.

Installieren Sie die Klimaanlage gemäß den Anweisungen in thisem Handbuch. Bei unvollständiger Installation kann Wasser auslaufen, Stromschlag oder Brand die Folge sein.

Achten Sie darauf, die mitgelieferten oder vorgegebenen Installationsteile zu verwenden. Bei Verwendung anderer Teile können sich das Gerät lösen, ein Wasserleck, ein Stromschlag oder ein Brand entstehen.

Installieren Sie die Klimaanlage auf einer soliden Untertage, die das Gewicht des Geräts tragen kann. Bei unzureichender Untertage oder unvollständiger Installation konnten Verletzungen entstehen, wenn das Gerät von der Untertage herunterfällt.

Elektrische Arbeiten sollen gemäß der Installationsanleitung und den nationalen Vorschriften für elektrische Verdraughtungen oder den Praxisleitfaden vorgenommen werden. Eine unzureichende Kapazität oder eine unvollständige elektrische Verdraughtung kann zu Stromschlag oder Brand führen.

Verwenden Sie auf jeder Fall eine festgeschaltete Stromversorgung. Verwenden Sie nie eine Stromversorgung, mit der auch andere Geräte versorgt werden.

Verwenden Sie für die Verdraughtung ein Kabel, das lang genug ist, die gesamte Distanz ohne Zwischenanschluss zu überbrücken. Verwenden Sie keine Veränderungsschnur. Legen Sie keine anderen Lasten an die Stromversorgung, verwenden Sie eine festgeschalltete Stromversorgung. (Anderfalls kann es zu unnormaler Hitze, Stromschlag oder Brand kommt.)

Verwenden Sie vorgegebene Drahtypen für die elektrischen Verbindungen zwischen den Innen- und Außergeräten. Klemmen Sie die Verbindungssträchte fest, so dass die Anschlussleisten keiner außeren Zugkraft ausgesetzt sind. Bei unvollständigen Anschlüssen oder Klemmvorrichtungen kann sich die Anschlussleiste überhitzen oder in Brand geraten.

Achten Sie nach Verbindung der Anschluss- und Versorgungsleitungen daraufuf, dass sie so verlegt werden, dass sie keine übermäßige Kraft auf elektrische Abdeckungen oder Blenden ausüben. Installieren Sie die Abdeckungen über die Drähle. Bei unvollständiger Installation der Abdeckung kann sich die Anschlussleiste überhitzen, Stromschlag oder Brand die Folge sein.

Ist während der Installation Kältemittel ausgegetreten, müssen Sie das Zimmer l头顶. (Das Kältemittel erzeugt ein giftiges Gas, wenn es Feuer ausgesetzt wird.)

Prufen Sie nach vollständiger Installation, dass das Kältemittel nicht auslauft. (Das Kältemittel erzeugt ein giftiges Gas, wenn es Feuer ausgesetzt wird.)

Bei Installation oder Verlegung des Systems dürfen Sie keine anderen Stoffe, z. B. Luft, in den Kältemittelkreis einführen als das vorgegebene Kältemittel (R410A). (Das Vorhandsein von Luft oder anderer Fremdstoffe im Kältemittelkreis kann zu einem unnormalen Druckanstieg oder zum Aufplatzten und damit zu Verletzungen führen.)

Stoppen Sie während des Abpumpens den Kompressor, bevor Sie die Rohrleitung für das Kältemittel abnehmer. Ist der Kompressor während des Abpumpens weiterhin in Betrieb und das Absperventil geöffnet, wird Luft eingesaugt, was zu einem unnormalen Druck im Gefrierzyklus führt und ein Aufplatzen des Rohres und sogar Verletzungen verursacht.

Sie,Müssen das Gerät auf jeder Fall erden. Erden Sie das Gerät nicht über eine Energieversorgungsleitung, den Blitzableiter oder den Schutzleiter eines Telefon. Ist die Erdung unzureichend, kann ein Stromschlag oder ein Brand die Folge sein. Ein Starkstromstoß von einem Blitz oder anderen Quellen kann die Klimaanlage beschädigen.

Sie,müssen auf jeder Fall einen Fehlerstromschutszhalter installmenten. Wird kein Fehlerstromschutszhalter installmentiert, besteht die Gefahr eines Stromschags oder eines Brandes.

VORSICH

Installieren Sie die Klimaanlage nicht an einem Ort, an dem die Gefahr des Kontakts mit brennbaren Gasen bestehen können. Wenn Gas ausströmt und sich um das Gerät ansammelt, können es einen Brand entfachen.

Verlagen Sie das Abflussrohr gemäß den Anweisungen in thisem Handbuch. Eine unsachgemäße Rohrverlegung kann zu einer Überschwemmung führen.

Ziehen Sie die Ringmutter gemäß der angegebenen Methode an, z. B. mit einem Drehmomenschlüssel. Wird die Ringmutter zu fest angezogen, können sie nach längerem Einsatz einreissen, was dazu führt, das Kältemittel ausläuft.

Sorgen Sie unbedingt für geeignete Maßnahmen, die verhindern, dass das Außergerät als Unterschluss für keine Tiere verwendet wird. Kleine Tiere, die mit elektrischen Teilen in Kontakt kommt, können Betriebsstörungen, Rauch oder Brand verursachen. Belehrten Sieitte den Kunden, den Bereich um das Gerät sauber zu halten.

Beigeufigtes Zubehör für Außergerät:

Nr. Zeichnung Name des Teils Anzahl Hinweis
1 Abflussknie		1 3U19FS1ERA
		3	4U25HS1ERA 5U34HS1ERA 4U30HS1ERA
2	Gummipolster 4		3U19FS1ERA 4U30HS1ERA 4U25HS1ERA 5U34HS1ERA
3	Klammer	1 3U19FS1ERA
		3	4U25HS1ERA 5U34HS1ERA 4U30HS1ERA
4	Adapter (3/8 → 1/2) 1		3U19FS1ERA 4U30HS1 ERA 4U25HS1ERA 5U34HS1ERA
5	Adapter(1/2 → 3/8) 1		4U25HS1ERA 5U34HS1ERA 4U30HS1ERA

Vorsichtsmaßnahmen bei der Wahl des Standortes

1) Wahlen Sie eine Stelle, die stark genug ist, das Gewicht und die Vibrationen des Geräts zu tragen, und wo das Betriebsgeräusch nicht verstärkt wird.
2) Wahlen Sie eine Stelle, wo abgegebene Heiflu st der das Betriebsgerausch weder die Nachbarn noch den Benutzer stort.
3) Vermeiden Sie Orte wie Schlafzimmer und ähnliche Zimmer, wo das Betriebsgeräusch sich nicht störend auswirkt.
4) Es muss genügend Platz vorhanden sein, das Gerät zum Aufstellungssort zu tragen und von ihm wegzutragen.
5) Es muss ausreichend Platz für einen Luftdurchlass vorhanden und der Luftin- und -auslass dar nicht blockiert sein.
6) Es durren sich keine entzündbaren Gase in der Naze des Aufstellungsortes befinden.
Stellen Sie das Gerät so auf, dass weder Betriebslärn noch Heiluft die Nachbarn stört.
7) Installieren Sie Geräte, Stromleitungen und Leitungen zwischen den Geräten in einem Abstand von mindestens 3 Metern von Fernseh- und Radiogeräten. Auf diese Weise werden Bild- und Tonstörungen vermieden. (Je nach Radiowellen konnten Störungen auch bei einem Abstand über 3 Meter möglich sein.)
8) In Kustengebieten oder anderen Orten mit salzhaltiger Luft oder schwefelhaltigen Gasen kann sich die Lebenszeit der Klimaanlage aufgrund von Korrosion verkurzen.
9) Da Abwasser aus dem Außererat lauft, stellen Sie keine Gegenstände unter das Gerät, die nicht der Feuchtigkeit ausgesetzt werden dürfen.

HINWEIS:

Darf nicht hangend von der Decke oder gestapelt installiert werden.

VORSICHT

Setzen Sie die Klimaanlage bei niedriger Außentemperatur in Betrieb, beachten Sieitte die folgenden Anweisungen.

1) Um Windeinwirkung zu vermeiden, installieren Sie das Außererat so, dass seine Ansaugsite zur Wand weist.
2) Installieren Sie das Außererat nie an einer Stelle, wo seine Ansaugseite direkt dem Wind ausgesetzt ist.
3) Um Windeinwirkung zu vermeiden, wird die Anbringung einer Ablenkplatte auf der Luftauslassende des Außergeräts empfohlen.
4) In Regionen mit starkem Schneefall wahren Sieitte eine Installationsstelle, wo der Schnee nicht das Gerat beeintrachtigt.

Installationsabbildungen der Innen- und Außereräte

1. Verbinden Sie nicht das eingebettete Abzweigrohr und das Außererat, wenn Sie nur Rohrarbeiten ohne angeschlossenes Innengerät ausführten, um später ein weiteres Innengerät hinzuzufugen. Achten Sie darauf, dass weder Schmutz noch Feuchtigkeit in eine der beiden Seiten des eingebetteten Abzweigrohrs gelangt.
2. Es ist nicht möglich, das Innengerät nur für ein Zimmer anzuschreiben.

Besteht die Gefahr, dass das Gerät umkippen oder herunterfallen konne, befestigen Sie es mit Fundamntschrauben, Drahten oder anderen Mitteln. Ist am Aufstellungsort kein gutter Abfluss vorhanden, stellen Sie das Gerät auf einen ebenen Montagesockel (oder einen Kunststoffsockel). Installieren Sie das Außeragerat auf einer waagerechten Ebene. Anderfalls konne Wasser auslaufen oder sich ansammeln.

Installationsabbildungen der Innen- und Außereräte

Vorsichtshinweise für den Anschluss
Modell 3U19FS1ERA		4U25HS1ERA4U30HS1ERA	5U34HS1ERA
Anschlussprioritätzwischen Innengerät undhöherem Abspperrventilvon unter nach oben
Bei 1 Innengerät ist dasprioritääre Abspperrventil	C D E
Bei 2 Innengeräten sind die prioritätenAbspperrventile	C B D C E D
Bei 3 Innengeräten sind die prioritätenAbspperrventile	C B A D C B E D C
Bei 4 Innengeräten sind die prioritätenAbspperrventile		D C B A	E D C B
Bei 5 Innengeräten sind die prioritätenAbspperrventile			E D C B A
Hinweis:Für eine bessere Ölrückkehr und ein zuverlässigeres System gehen Sie beim Anschluss desInnengerätsitte gemäß obiger Beschreibung vor.

• Prufen Sie die Stärke und Ebenmäßigkeit des Installationsbodens, so dass das Gerät nach der Installation weder Vibrationen noch Lärn während des Betriebs erzeugt.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung mit Fundamntschauben. (Dazu benötigten Sie vier Sets von M8 oder M10 Fundamntschauben, Muttern und Unterlegscheiben, die alle im Handel erhältlich sind.)
• Am besten drehen Sie die Fundamentalschrauben soweit ein, bis sie 20mm vom Fundament abstehen.

Installansanleitung für Außergerät

• An Stellen, an denen eine Wand oder eine andere Behinderung den Pfad des Luftein- oder -auslasses des Geräts befindert, halten Sie sichitte an die folgenden Hinweise zur Installation.
• Für jeder nachstehenden Installationsmethoden sollte die Wandhöhe auf der Abluftseite maximal 1200 mm betragen.

Beschränkungen bei der Installation

1. Vorsichtsmaßnahmen bei der Installation

• Prufen Sie die Stärke und Ebenmäßigkeit des Installationsbodens, so dass das Gerät nach der Installation weder Vibrationen noch Lärn während des Betriebs erzeugt.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung mit Fundamentschrauben.
  Am besten drehen Sie die Fundamentschrauben so welt ein, bis sie 20mm vom Fundament abstehen.

2. Wahl eines Standortes für die Installation der Innengeräte

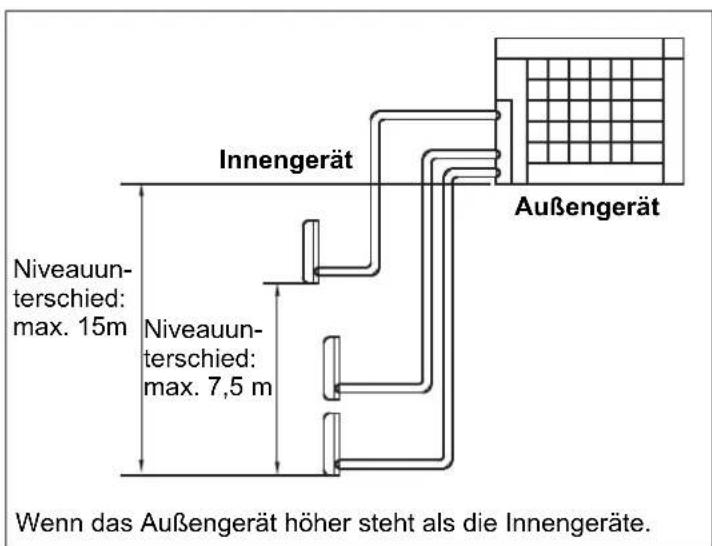

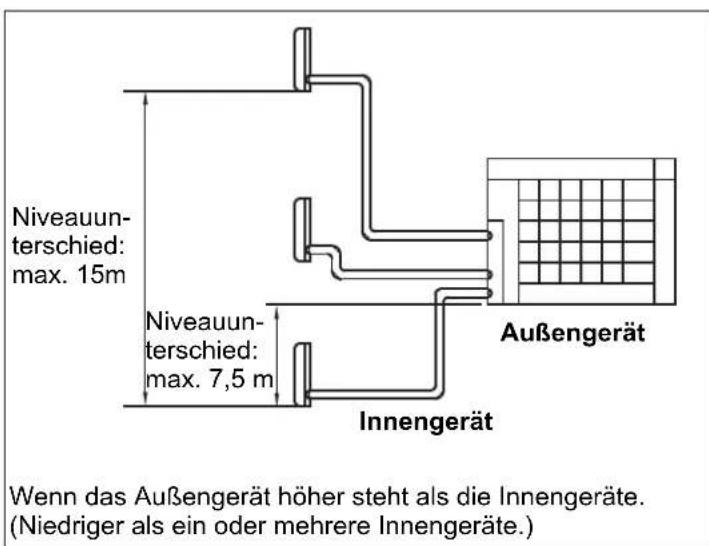

• In der folgenden Ende ist die maximal zulässige Länge des Kaltemittelrohrs und der maximal zulässige Höhenunterschied zwischen den Außen- und Innengeräten angegeben. (Je kürzer das Kaltemittelrohr ist,esto better ist die Leistung.Machen Sie den Rohranschluss so kurz wie möglich. Die kürzeste zulässige Länge pro Zimmer beträgt 3 m.)

Außerenerkapazitätsklasse 3U19FS1ERA		4U25HS1ERA 4U30HS1ERA	5U34HS1ERA
Rohrleitung zu jedem Innengerät max. 25m	max. 25m max. 25m
Rohrgesamtlänge zwischen allen Geräten max.	max. 50m max. 70m max. 80m

Beschränkungen bei der Installation

Verrohrung des Kältemittels

1. Installation des Außergeräts

1) Beziehen Sie sich für die Installation des Außergeräts auf die Abschnittte "Vorsichtsmaßnahmen bei der Wahl des Standortes" und "Installationsabbildungen der Innen- und Außergeräte".
2) Sind Arbeitsen am Abfluss erforderlich, beachten Sie die folgenden Schritte.

2. Arbeitsen am Abfluss

1) Verwenden Sie einen Ablasshahn für den Abfluss.
2) Wird der Abflussanschluss vom Montagesockel oder der Bodenfläche verdeckt, bringen Sie zusätzlich Fußssockel in einer Höhe von mindestens 30 mm unter den Füssen des Außergerats an.
3) Bringen Sie in kalten Regionen keinen Abflussschlauch an das Außererat an. (Andernfalls konnte das Abflusswasser gefrierten und die Heizleistung beeinträchtigen.)

Verrohrung des Kältemittels

3. Verrohrung des Kaltemittels

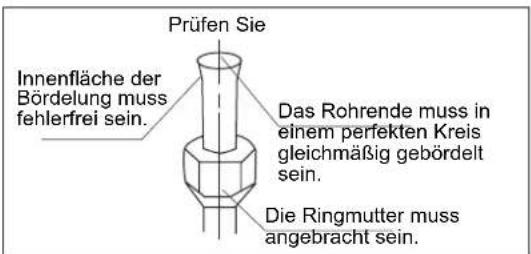

1) Richten Sie die Mitten beider Bördeln miteinander aus undziehen Sie die Ringmuttern 3 oder 4 Umdrehungen mit der Hand an. Ziehen Sie sie dann mit einem Drehmomentschlussel fest an. Ziehen Sie die Ringmuttern mithilfe von Drehmomentschlusseln an, um die Ringmuttern nicht zu beschädigen, wodurch Gas entweichen konnte.

Anziehrehmoment für Ringmutter

Ringmutter für 6,35 14,2-17,2 Nm (144-175 kgf.cm)

Ringmutter für 9,52 32,7-39,9 Nm (333-07 kgf.cm)

Ringmutter für 12,7 49,5-60,3 Nm (505-615 kgf.cm)

Ringmutter für 15,88 61,8-75,4 Nm (630-769 kgf.cm)

Tragen Sie hier Kühlmittelöl auf

Anziehrehmoment für Ventilkappe	Anziehrehmoment für Abdeckung der Wartungsöffnung
Flüssigkeitsrohr 26,5-32,3 Nm (270-330 kgf.cm)	10,8-14,7 Nm (110-150 kgf.cm)
Gasleitung 48,1-59,7 Nm (490-610 kgf.cm)

2) Um ein Gasleck zu vermeiden, tragen Sie Kühlmittelöl innen und außen auf der Bördelung auf. (Verwenden Sie Kühlmittelöl für R410A.)

4. Beseitigung von Luft und Überprüfung auf Gasleck

Nach den Rohrarbeiten muss die Luft beseitigt und nach ausströmendem Gas gesucht werden.

WARNING

1) Geben Sie keine anderen Stoffe als das vorgegebene Kaltemittel (R41OA) in den Kuhlzyklus.
2) Wenn Kälemittelgas ausströmt, lüssen Sie das Zimmer möglichst früh und möglichst lange.
3) R410A und auch andere Kältemittel ⇒ immer aufgegangen und dürfen nie in die Umgebung abgelassen werden.
4) Verwenden Sie eine Vakuumpumpe ausschließlich für R41OA. Wenn Sie dieselbe Vakuumpumpe für andere Kaltemittel verwenden, kann die Vakuumpumpe oder das Gerät beschädigt werden.

• Wenn Sie Kältemittel bemischen möchten, beseitigen Sie die Luft aus den Kältemittelrohren und dem Innengerät mit einer Vakuumpumpe und fullen Sie dann zusätzliches Kältemittel nach.

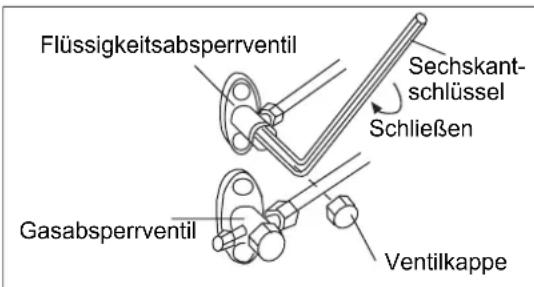

• Betätigen Sie die Absperventilspindel mit einem Sechskantschluss (4 mm).

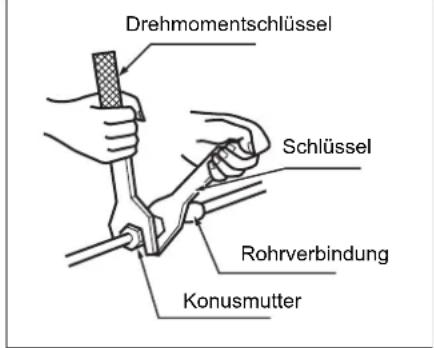

• Alle Kaltemittelrohrverbindungen müssen mit einem Drehmomenschlüssel mit dem vorgegebenen Anziehdrehnoment fest angezogen werden.

Verbinden Sie die Überhangseite des Befüllungsschlauchs (der vom Anschlussrück der Messgeräts kommt) mit der Wartungsöffnung des Gasabsprerrventils.

Öffnen Sie ganz das Unterdruckventil des Anschlussstücks vom Messgerät (Lo) und schreiben Sie ganz sein Überdruckventil (Hi). (Hiernach braucht das Überdruckventil nicht betägt zu werden.)

Setzen Sie die Vakuumpumpe an. Achten Sie darauf, dass der Verbunddruckmesser auf -0,1 MPa (-76 cmHg) staat. Es wird ein Abpumpen von mindestens 1 Stunde empfohlen.

Schlieben Sie das Unterdruckventil des Anschlussstcks vom Messgerat (Lo) und stoppen Sie die Vakuumpumpe.

Warten Sie 4-5 Minuten und vergewissern Sie sich, dass sich die Messnadel des Anschlussstcks nicht zurücksetzt.

Setzt sie sich dennoch zurück, konnte Feuchtigkeit oder ein Leck bei den Verbindungsteilen vorhanden sein. Überprüfen Sie alle Verbindungen,ziehen Sie die Mutter neu fest an und wiederholen Sie die Schritte 2-4.)

Entfernen Sie die Kappen vom Flüssigkeitsabsperrentil und vom Gasabsperrentil.

Drehen Sie die Spindel des Flüssigkeitsabsperrentils mit einem Sechskantschluss 90 Grad gegen den Uhrzeigersinn, um das Ventil zu öffnen. Schreiben Sie es nach 5 Sekunden und suchen Sie nach Gaslecks.

Suchen Sie mittels Seifenlauge nach Gaslecks an den Bördelungen des Innen- und des Außergeräts und den Ventilspindeln. Wischen Sie nach Prüfung die gesamte Seifenlauge weg.

Trennen Sie den Befüllungsschlauchs von der Wartungsöffnung des Gasabsperrentils und öffnen Sie dann ganz die Flüssigkeits- und Gasabsperventile. (Drehen Sie die Ventilspindel nur bis zu ihrem Anschlag und nicht darüber hinaus.)

Ziehen Sie die Ventilkappen und die Wartungsöffnungkappen der Flüssigkeits- und Gasabsperventile mit einem Drehmomenschlussel mit den vorgegebenen Anziehdrehmomenten fest an. Details hierzu siehe "3 Verrohrung des Kätemittels" auf Seite 6.

5. Nachfüllen von Kältemittel

Verwenden Sie das Kältemittel, das auf dem Typenschild des Geräts angegeben ist.

Vorsichtsmaßnahmen beim Nachfüllen von R410A

Füllen Sie über das Flüssigkeitsrohr in flüssiger Form nach.

Handelt es um ein Kältemittelgemisch und fullen Sie es in Gasform nach, kann sich die Zusammensetzung des Kälemittels ändern und den Normalbetrieb verhindern.

1) Prufen Sie vor dem Nachfüllen, ob ein Siphon an dem Zylinder angebracht ist. (Er sollte mit "Siphon zum Nachfüllen von Flüssigkeit angebracht" oder Ähnlichem beschrittet sein.)

Befüllen Sie einen Zylinder mit angebrachten Siphon

Stellen Sie den Zylinder zum Befüllen aufrecht hin.

Da sich im Innern ein Ansaugrohr befindet, braucht der Zylinder zum Befüllen mit Flüssigkeit nicht auf den Kopf gedreht werden.

Befüllen anderer Zylinder

Drehen Sie den Zylinder zum Befüllen auf den Kopf.

2) Achten Sie auf Verwendung der R41OA-Werkzeuge, um den richtigen Druck zu erhalten, und verhindern Sie, das Fremd-objekte eindringen.

6. Nachfüllen von Kältemittel

1) Dieses System verwendet das Kätemittel R410A.
2) Füllen Sie das Kältemittel in einer Menge von 20 g pro Meter nach, wenn die Gesamtrohrlänge den Standardwert überschreitet, aber achten Sie darauf, dass die Gesamterohrleitung für die Flüssigkeit nicht den Maximalwert überschreitet.

Außengerät	Standardlgesamtän- ge der Flüssigkeits- leitung	Max. Gesamtnige der Flüssigkeitsleitung
3U19FS1ERA 30	m 50m
4U25HS1ERA 40	m 70m
4U30HS1ERA 40	m 70m
5U34HS1ERA 40	m 80 m

Hinweise:

1) Für den Betrieb thesese Produktions brauchen Sie keine Adresse einzustellen. Doch müssen die UN-Drahte der Innen- und Außergeräte zueinander passen, Denn sonst kommt es zu Kommunikationsfehlern.
2) Einstellung des ruhigen Betriebsverlaufs. Setzen Sie den DIP-Schalter "8" von SW5 auf ON (Ein), reduziert sich das Betriebsgeräusch des Systems; allerdings verringert sich dann auch leicht die maximale Betriebsleistung.
3) Ändern Sie nicht die Einstellungen der anderen Switche, Denn falsche Einstellungen konnen das System beschädigen oder andere Betriebsstörungen verursachen.

7. Vorsichtsmaßnahmen beim Verlegend des Kaltemittelrohrs

- Sicherheitschinweise für die Rohrhandhabung

1) Schützen Sie das offene Ende des Rohrs vor Schmutz und Feuchtigkeit.
2) Alle Rohrverbiegungen müssen so vorsichtig wie möglich ausgeführct werden. Verwenden Sie zum Verbiegen ein Rohr biegewerkzeug. (Der Biegeradius sollte 30 bis 40 mm oder mehr betragen.)

Wahl von Kupfer- und Wärmeisoliermaterialien

Beachten Sie Folgendes bei der Verwendung von handelsüblichen Kupferrohren und dem Zubehör:

1) Isoliermaterial: Polyäthylen-Schaumstoff (PE)

Wärmeübergangszahl: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C)

Die Außentemperatur der Gastrohrleitung des Kältemittels erreicht maximal 110^ .

Wahlen Sie Wärmeisoliermaterialien, die dieser Temperatur standhalten.

2) Gas- und Flüssigkeitsleitung müssen auf jeder Fall isoliert werden, wobei die folgenden Isoliermae beachtet werden müssen.

Gasleitung Isolierung der Gasleitung
Außendurchm.: 9,52 mm,12,7 mmDicke: 0,8 mm	Innendurchm.:12-15 mm, 12,7mmDicke: Min. 13mm
Flüssigkeitsrohr Isolierung des	Flüssigkeitsrohrs
Außendurchm.: 6,35 mmDicke: 0,8 mm	Innendurchm.: 18-10 mmDicke: Min. 10 mm

3) Verwenden Sie getrennte Wärmeisolierrohrre für das Gas- und das Flüssigkeitskältemittelrohr.

Genau in nachstehender Position einsetzen.
Bördelwerkzeug für R410A	Herkömmliches Bördelwerkzeug
Mit Greifer Mit Greifer (starrr)		Mit Flügelmutter (traditionell)
0-0,5mm 1,0-1,5mm 1,5-2,0 mm

8. Zuschneiden und Bördeln der Rohre

• Rohre werden mit einem Rohrschneider zugeschnitten und Grate müssen entfernt werden.
• Nach dem Einfugen der Ringmutter wird gebördelt.

Bördelwerkzeugform	Rohr	Rohrdurchmes-ser	Größe A(mm)
	Flüssig-keitsseite	6,35mm (1/4")	0.8-1.5
	Gasseite	9,52mm (3/8")	1.0-1.5
		12,7 mm (1/2")	1.0-1.5

Richtig Falsch
	Schief Bördel beschädigt	Angeris- sen	Unvoll- ständig	Zu welt nach außen

9. Abfluss

• Installieren Sie den Abflussschlauchitte so, dass er auf jeder Fall abwarts geneigt ist. Installieren Sie den Abflussitte nicht so, wie nachstehend abgebildet ist.

Wird in der Mitte zu hoch.

Das Ende ist in Wasser
einggetaucht

Ist wellig.

Abstand zum Boden ist zu gering.

Schlechter Geruch steigt aus einem Abwassergraben auf.

• Gießen Sie Wasser in die Ablaufwanne des Innengerats und überzeugen Sie sich davon, dass der Abfluss sachgemäß nach außen führt.
• Sollte sich der angebrachte Abflussschlauch in einem Zimmer befinden, müssen Sie hin wärmeisolieren.

WARNING

1) Tragen Sie kein Mineralöl auf die Bördelung auf.
2) Achten Sie darauf, dass das Mineralöl nicht in das System eindringt, Denn dadurch verkurzt sich die Lebenszeit der Geräte.
3) Verwenden Sie keine Rohrleitungen, die bereits für frühere Installationen verwendet wurden. Verwenden Sie nur die Teile, die Sie zusammen mit dem Gerät erhalten haben.
4) Installieren Sie nie einem Entfeuchter an thisem R410A-Gerat, um nicht seine Lebenszeit zu verkurzen.
5) Das Trockengut konnte sich auflösen und das System beschädigen.
6) Unvollständige Bördelung kann zu ausströmendem Kältemittelgas führen.

Zum Schutz der Umwelt mussen Sie abpumpen, wenn Sie das Gerät umstellen oder entsorgen.

1) Entfernen Sie die Ventilkappen vom Flüssigkeitsabsperrentil und vom Gasabsperrentil.
2) Nehmen Sie eine Zwangskuhlung vor.
3) Schlieben Sie das Flüssigkeitsabsperrentil nach fünf bis zehn Minuten mit einem Sechskantschluss.
4) Schlieben Sie das Gasabsperventil nach zwei bis drei Minutes und stoppen Sie die Zwangskühlung.

Verdraughtung

1. Elektrische Verdraughtung

• Die Klimaanlage muss an einen Sonderstromkreis angeschlossen werden, wobei die Verdraughtung von einem qualifizierten Elektriker gemäß den im nationalen Standard vorgegebenen Verdraughtungsvorschriften ausgeführrt werden muss.
• Schutzleiter und Nullleiter müssen strikt voneinander getrennt werden. Der Anschluss des Nullleiters an den Schutzleiter ist falsch.
• Es muss ein Fehlerstromschutzschalter installiert werden.
• Bei allen elektrischen Drahten muss es sich um Kupferdrechte handeln. Stromversorgung: 1PH, 220-230V-, 50/60Hz.
• Die Netzleitung wird als Y-Anschluss verdrahtet. Ist die Netzleitung beschädigt, muss sie vom Hersteller, seinem Reparaturdienst oder einerählich qualifizierten Person ersetzt werden, um keinen Stromschlag zu verursichen. Die Anschlussleitung muss abgeschirmt sein.

Sicherung: T3.15A250VAC T16A250VAC (beziehen Sie sichitte auf den Schaltplan des Außergeräts)

• Beziehen Sie sichitte auf den Schaltplan hinsichtlich der zu ersetzenden Sicherung.

2. Verdraughtungsmethode

• Verdraughtungsmethode bei kugelförmigen Anschlussleisten: Anschlussdritte werden anhand der rechts abgebildeten Methode mit kugelförmigen Anschlussleisten verbunden: Entfern den Sie die An schlussschraube, stecken Sie die Schraube durch den Ring am Drahtende, schließen Sie dann die An schlussleiste undziehen Sie die Schraube fest an. Verdraughtungsmethode bei geraden Anschlussleisten:
• Verdrahtungsmethode für Anschlussdraht ohne kugelförmige Anschlussleisten: Lösen Sie die Verbinnungsschraube, stecken Sie ein Ende des Anschlussdrahts ganz in die Anschlussleiste undziehen Sie dann die Schraube an. Ziehen Sie den Draht ein weniger Heraus, um sicherzustellen, dass er befestigt ist.

• Crimpverbindungsmethode für Dühte ohne Anschlussleisten

Verbinden Sie den Draht mit demselben Durchmesser mit den beiden Seiten der Anschlussleiste

Verbinden Sie nicht den Draht mit demselben Durchmesser mit derselben Seite

Verbinden Sie keine Drächte mit entsprechenden Durchmessern

Richtiger Druck
An-schlussle-iste

Druckklammern
Falscher Druck

• Crimpverbindungsmethode für Anschlussdraht: Nach dem Anschluss muss der Draht mit der Kabelabdeckung befestigt werden. Die Kabelabdeckung sollte auf die Schutzbeschichtung des Anschlussdrahts drücken, wie oben rechts abgebildet ist. Hinweis: Achten Sie beim Anschluss der Drahte genau auf die Anschlussnummer der Innen- und Außergeräte. Bei unsachgemäß Verdrahtung wird die Steuereinheit der Klimaanlage beschädigt oder das Gerät lasst sich nicht bedieren.

3. Verdrahtungsmethode beim Außererat:

• Netzleitung

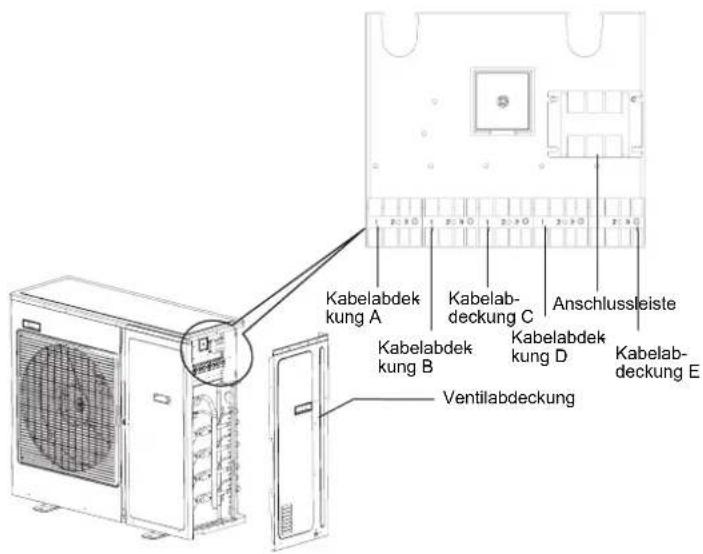

Entfernen Sie die Reparaturplatine des Außergeräts und lose den Kabelabdeckung A. Ziehen sie dann den Nullleiter und den Schutzleiter durch die Kabelabdeckung und schlieben Sie diese auf entsprechende Weise an die Anschlussleiste an. Bringen Sie die Kabelabdeckung nach dem Anschluss wieder so an, wie sie zuvor befestigt war. Kommunikationsdraht des Innengeräts.

• Losen Sie die Kabelabdeckung, stecken Sie den Kommunikationsdraht durch die Kabelabdeckung B und verbinden Sieihn auf entsprchende Weise mit der Anschlussleiste. Bringen Sie die Kabelabdeckung B nach dem Anschluss wieder so an, wie sie zuvor befestigt war.

Hinweis: Netzleitung und Kommunikationsdraht mösen vom Kunden bereitgestellt werden.

4. Verdrahtungsmethode beim Innengerät

Lösen Sie die Kabelabdeckung und verbinden Sie die Netzleitung und den Kommunikationsdraht des Innengerats auf entsprchende Weise mit der Anschlussleiste.

Hinweis:

Beachten Sie bei der Verbindung der Netzleitung an die Stromversorgung die folgenden Punkte:

• Verbinden Sie keine Netzleitung mit abweichenden Maßen an desselbe Ende des Anschlussdrahts. Ein unsachgemäßer Kontakt erzeugt Hitze.
• Verbinden Sie keine Netzleitung mit abweichenden Maßen an dasselbe Ende des Schutzleiters. Ein unsachgemäßer Kontakt beeinträchtigt die Schutzwirkung.
• Verbinden Sie die Netzleitung nicht mit dem Anschlussende des Kommunikationsdrahts. Bei unsachgemäß Anschluss wird das angeschlossene Gerät beschädigt.

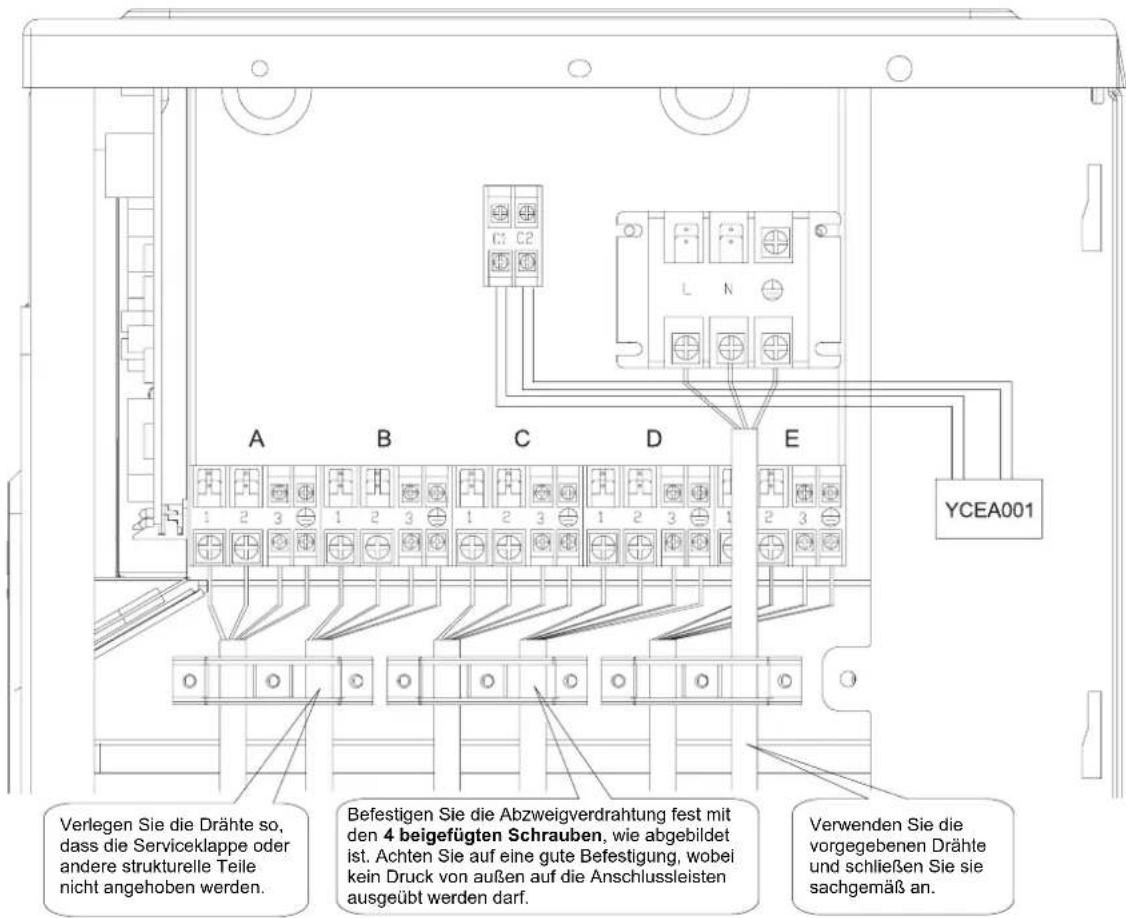

5. Beispiel eines Schaltplans.

Beziehen Sie sich für den Schaltplanitte auf 4U30HS1 ERA

• Überzeugen Sie sichitte vor dem Teststart, dass folgende Arbeiten erfolgreich ausgefuhrt wurden.

1) Richtige Rohrverlegung;
2) Richtige Verdrahtung;
3) Richtige Anpassung beim Innen- und Außererat;
4) Sachgemäßes Nachfüllen des Kältemittels, sofern erforderlich.

• Vergewissern Sie sich, dass alle Absperrentile ganz geöffnet sind.
• Überzeugen Sie sich anhand einer Prüfung davon, dass die Innen- und Außergeräte mit einer Spannung von 230 Volt versorgt werden.
  Prüfung auf Verdraughtsfehler

Dieses Produkt ist in der Lage, eine automatische Prüfung auf Verdraughtungsfehler vorzunehmen.

Schalten Sie alle 4 Dip-Switche auf der kleinen Service-Leiterplatte im Außergerät ein (ON), wie rechts abgebildet ist. Schalten Sie das Gerät dann aus und wieder ein, woraufhin das System mit der "Prüfung auf Verdrahtungsfehler" beginnnt. Nach 3 Minuten im Standby-Betrieb beginnnt das Gerät automatisch mit der Verdrahtungsprüfung.

Etwa 30-50 Minuten (je nachdem, wieviele Geräte im System installiert sind) nach dem Gerätestart werden die Verdrahtungsfehler anhand von LEDs (1 bis 5) aufgezeugt.

Während这点es Vorgangs werden abwechselnd die Betriebsfrequenz des Kompressors mittels Digitalziffer

(z. B. 50 steht fur die aktuelle Betriebsfrequenz) und die Buchstaben "CH" (stehen fur "Check" (Prüfung)) angezeigt.

Ist die gesamte Verdraughtung fehlerfrei wird nach thisem Vorgang die Digitalziffer "0" angezeigt; und ist etwas in der Verdrahtung falsch, werden die Buchstaben "EC" ("Error connection" (Fehlerverbindung)) blinkend angezeigt.

Die Serviceüberwachungs-LEDs zeigen den Verdraughtungsfehler an, wie in folgender Tabelle dargestellt ist. Details zum Lesen der LED-Anzeige sind im Servicehandbuch angegeben.

Ist eine Selfstudung des Gerats nicht möglich, prufen Sie ganz normal die Verdraughtung und die Rohre des Innengerats.

LED 1 2	3 4 5 Meldung
Status	AUS Gerät nicht angeschlossen
	ALLE blinken				Automatische Prüfung nicht möglich, alle Geräte falsch angeschlossen
	ALLE EIN Alle Geräte sind richtig angeschlossen
	EIN BLINK	EIN BLINKT	EIN BLINKT		EIN:Gerät richtig angeschlossenBLINKT: Gerät falsch angeschlossen,Verdraughtung muss zwischen 2, 3 und 5 manuell geändert werden
	EIN BLINK	EIN BLINKT	EIN EIN		EIN: Gerät richtig angeschlossenBLINKT: Gerät falsch angeschlossen,Verdraughtung muss zwischen 2 und 3 manuell geändert werden
	Nur eine LED blinkt				Unnormal

Testlauf.

1) Ist die Temperatur niedriger als 16^ , ist es nicht möglich den Kuhlvorgang mit der Fernbedienung zu testen; auch wenn die Temperatur hoher ist als 30^ , kann der Heizvorgang nicht getestet werden.
2) Zum Testen des Kuhlvorgangs setzen Sie die niedrigste Temperatur auf 16^ . Zum Testen des Heizvorgangs setzen Sie die höchste Temperatur auf 30^ .
3) Prufen Sie jeweils den Kuhlvorgang und den Heizvorgang eines einzelnen Geräts und prufen Sie auch den Simultanbetrieb aller Innengeräte.
4) Prufen Sie nach einem Gerätebetrieb von etwa 20 Minuten die Auslasstemperatur des Innengerats.
5) Wurde das Gerät angehalten oder die Betriebsart geändert, lassst sich das System ca. 3 Minuten lang nicht neu starten.
6) Wahlend der Betriebsart Kuhlen kann sich Frost auf dem Innengerät oder den Rohrleitungen bilden, was gaz normal ist.
7) Bedieren Sie das Gerät gemäß der Bedienungsanleitung. Erklärren Sie unseren Kundenitte die Bedienung mithilfe der Bedienungsanleitung.

• Siebenstellige numerische Anzeige

1) Ist das Gerät in Betrieb, zeit die siebenstellige numerische Anzeige die Frequenz des Kompressors an. Zum Beispiel steht
"40" für eine Betriebsfrequenz des Kompressors von 40 Hz, "1" steht für eine Betriebsfrequenz des Kompressors von 108 Hz.
2) Wenn ein Betriebsfehler auftritt, blinkt die siebenstige numerische Anzeige und zeigt eine Zahlen an, die den Fehlercode darstellen. Wenn zum Beispiel "3" blinkt, liegt ein Fehler Nr. 32 vor, ein Kommunikationsfehler beim Innen- und Außererat.
- Kommunikations-LED

5 grüne LEDs stehen für 5 Innengeräte. Leuchtet eine LED, steht das entsprechende Innengerät in gutter Kommunikation mit dem Außergerät. Leuchtete eine LED nicht, gibt es keine Kommunikation zwischen dem Innen- und dem Außergerät.

Fehlercode Diagnose Mögliche Ursachen
1 Außerbärgemat	EEPROM beschädigt. Kommunikationsfehler zwischen Modul und Motorsteuereinheit	Außerbärgemat-EEPROM beschädigt
2 Kommunikationskabel	Mengel an Kältemittel, Umgebungstemperatur zu hoch oder PMV blockiert.	IPM-Überstrom auf dem Modul oder Kurzschluss.
4 Kommunika-tionsfehler zwischen Modul und Motorsteuereinheit. Kommunikationskabel beschädigt oder nicht gut angeschlos-ten.	Kommunikationskabel beschädigt oder nicht gut angeschlos-ten.	Kommunikationskabel beschädigt oder nicht gut angeschlosen, fehlherfaste Motorhauptsteuereinheit oder fehlherfaste Betriebsart.
5 Modul überlastet Modul überlastet
6 Niedrige oder hohe Gleichstromspannung bei Modul (unter 192 V oder über 375 V).	VDC<192 V oder VD0375V
8 Abgegebene Temperatur überhützt. Mangel an Kältemittel, Umgebungstemperatur zu hoch oder PMV blockiert.	Abgegebene Temperatur überhützt. Mangel an Kältemittel, Umgebungstemperatur zu hoch oder PMV blockiert.
9 Betriebsstörung	Imbei DC-Luftermotor Lüfter ist blockiert oder die Anschlussbistasse ist nicht mehr mit der Motorsteuereinheit verbunden
10 Betriebsstörung	Imbei Temperatur sensor zum Entfrosten (Te)	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
11 Betriebsstörung	Imbei Temperatur sensor der Kompressorsaug-vorrichtung (Ts)	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
12 Betriebsstörung	Imbei Temperatur sensor für die Umgebung (Ta)	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
13 Betriebsstörung	Imbei Temperatur sensor des Kompressor-dichters (Td)	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
15	Kommunikationsfehler zwischen Innen- und Außererat	Falsche Verbindung oder Dühte getrendt, fehlherfaste Motorsteuereinheit oder fehlherfaste Stromversorgung
17 4-Weg-Ventilschaltfehler Spule des 4-Weg-Ventils ist getrennt oder fehlherfaste Motorsteuereinheitdes Außereräts
18 Modul-Uberspannung/Modulschaltfehler Modulschaltfehler oder fehlherfaste Betriebsart
20 Innenergät	überlastet Innenergät überlastet
21 Frostbildung	auf Innenergät Frostbildung auf Innenergät
23	Modultemperatur zu hoch (Überlastschnitt)	Modultemperatur zu hoch oder Temperatursensor beschädigt (von Motorsteuereinheit erkannt)
24 Kompressor-Uberspannung	Überspannung des Kompressors oder Betriebsstörung des Modulus
25 Eingangsüberspannung	Überspannung des Systems, Betriebsstörung beim Innenergät oder den Lüftermotoren des Außereräts oder fehlherfaste Motorsteuereinheit
26 MCU-Rücksetzung	MCU auf Motorsteuereinheit zurückgesetzt
27	Betriebsstörung beim Schaltkreis der Modulstromerkennung	Schaltkreis der Stromerkennung beschädigt oder fehlherfaste Betriebsart
28 Betriebsstörung	imbei Temperatur sensor des Flüssigkeitsrohrs für das Innenergät A	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
29 Betriebsstörung	imbei Temperatur sensor des Flüssigkeitsrohrs für das Innenergät B	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
30 Betriebsstörung	imbei Temperatur sensor des Flüssigkeitsrohrs für das Innenergät C	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
31 Betriebsstörung	imbei Temperatur sensor des Flüssigkeitsrohrs für das Innenergät D	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
32 Betriebsstörung	imbei Temperatur sensor des Gasrohs für das Innenergät A	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
33 Betriebsstörung	imbei Temperatur sensor des Gasrohs für das Innenergät B	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
34 Betriebsstörung	imbei Temperatur sensor des Gasrohs für das Innenergät C	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
35 Betriebsstörung	imbei Temperatur sensor des Gasrohs für das Innenergät D	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
36 Betriebsstörung	imbei Temperatur sensor des Gasrohs für das Innenergät E	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
38	Betriebsstörung beim Modultemperatursensor	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
39 Betriebsstörung(TC)	imbei Temperatursensor für Kondensierung	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
40 Betriebsstörung	imbei Temperatursensor des Flüssigkeitsrohrs für das Innenergät E	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
41 Betriebsstörung(TOCl)	imbei Temperatursensor für Rohrleitungen	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss
42 System-Hochdruckschalter	ausgeschaltlet	Hochdruckschalter wurde getrennt oder erist beschädigt oder wurde betä-tigt
43 System-Uterdruckschalter	ausgeschaltlet	Unterdruckschalter wurde getrennt oder erist beschädigt oder wurde betä-tigt
44 System-Hochdruckschutz.	Überfällne an Kältemittel, hohe Kon-densationstemperatur oder Betriebsstörung beim Lüftermotor.	Tc zu hoch und fehlherfaste Lüftermotoren des Außereräts beim Kühlen, fehlherfaster Lüftermotor des Inneneräts beim Heizen oder Überfällne an Kältemittel.
45 System-Uterdruckschutz.	Mangel an Kältemittel, niedrige Ent-frostungsttemperatur oder Betriebsstörung beim Lüftermotor.	Te zu niedrig und fehlherfaste Lüftermotoren des Außereräts beim Heizen, fehlherfaster Lüftermotor des Inneneräts beim Kühlen oder Mangel an Kältemittel.
46 Betriebsstörung	imbei Modultemperatursensor	Sensor getrend oder beschädigt oder in falscher Position oder Kurzschluss

Haier
