Produkttyp	Split-Wandklimagerät Inverter
Marke	Haier
Modell	AC18CS1ERA
Ungefähre Kühlleistung	5,28 kW (18 000 BTU/h)
Ungefähre Heizleistung	5,28 kW (18 000 BTU/h)
Kältemittel	R410A
Globales Erwärmungspotenzial (GWP)	1975
Versorgungsspannung	230 V ~ 50 Hz
Phasen	Einphasig
Betriebsarten	Auto, Kühlen, Entfeuchten, Heizen, Lüften
Lüftergeschwindigkeiten	Auto, Niedrig, Mittel, Hoch
Sonderfunktionen	Timer Ein/Aus, Schlafmodus, Power, Leise, Gesundheitsluftstrom, 10°C Heizen
Luftstromrichtung	Oben/Unten (motorisiert), Links/Rechts (manuell)
Fernbedienung	Ja, kabellos, Reichweite 7 m
Luftfilter	Waschbar, Reinigung alle 2 Wochen empfohlen
Automatische Abtauung	Ja, mikrocomputergesteuert
Wiederanlaufschutz	3 Minuten Verzögerung
Minimale Innenaufstellhöhe	2,5 m
Installation	Nur durch qualifiziertes Fachpersonal
Erdung	Erforderlich, nicht an Gas oder Wasser anschließen
Empfohlener eigener Schutzschalter	Ja, mit Trennungsabstand ≥ 3 mm
Kälteanschlüsse	Flüssigkeitsleitung Ø 6,35 mm, Gasleitung Ø 12,7 mm
Stromkabel	Kupferleiter, lokale Zertifizierung erforderlich
Konformitätsnormen	CE (73/23/EWG, 2006/95/EG, 89/336/EWG, 2004/108/EG), RoHS, WEEE

Häufig gestellte Fragen - AC18CS1ERA HAIER

Wie reinigt man den Luftfilter?

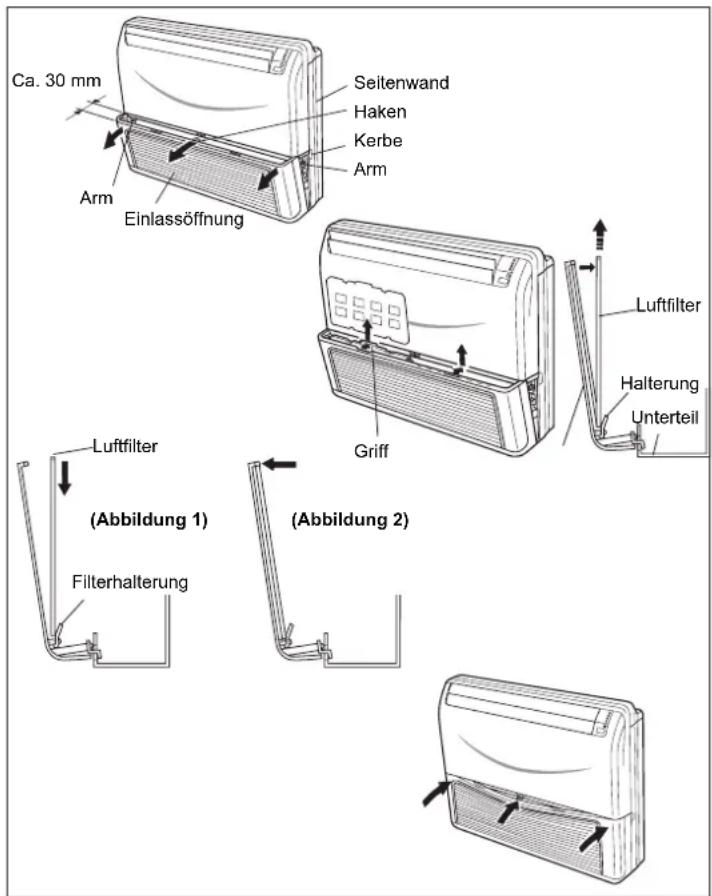

Öffnen Sie das Lufteingangsgitter, indem Sie an beiden Seiten ziehen. Entfernen Sie die Filter nach oben. Reinigen Sie sie mit einem Staubsauger oder mit warmem Wasser und einem milden Reinigungsmittel. Trocknen Sie sie vollständig im Schatten, bevor Sie sie wieder einsetzen. Bei normalem Gebrauch alle zwei Wochen reinigen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie bei Bedarf (2 Batterien R-03). Wenn die Anzeige schwach oder nicht vorhanden ist, setzen Sie die Fernbedienung mit einem spitzen Gegenstand (RESET-Taste) zurück. Stellen Sie sicher, dass sich kein Hindernis zwischen Fernbedienung und Empfänger befindet (maximale Entfernung 7 m).

Warum gibt das Innengerät ein fließendes Geräusch von sich?

Dieses Geräusch ist normal. Es entsteht durch die Zirkulation des Kältemittels im System. Ein Knacken kann auch aufgrund der Ausdehnung/Zusammenziehung des Gehäuses bei Temperaturschwankungen auftreten.

Wie verwendet man die Schlafmodusfunktion?

Im Kühl- oder Entfeuchtungsmodus: Nach 1 h steigt die Temperatur um 1°C, nach 2 h um weitere 1°C, dann schaltet sich das Gerät nach 6 h aus. Im Heizmodus: Nach 1 h sinkt die Temperatur um 2°C, nach 2 h um weitere 2°C, dann steigt sie nach 5 h um 1°C, Abschaltung nach 8 h. Aktivieren Sie über die Taste EXTRA dann CONFIRM.

Was bedeutet das Blinken der Anzeigen am Innengerät?

Die LED-Anzeigen zeigen Fehlercodes an. Zum Beispiel blinkt die Timer-Anzeige eine bestimmte Anzahl von Malen, gefolgt von der Betriebsanzeige. Die Anzahl entspricht einem Fehlercode (z.B. 1 = Ta-Sensor defekt, 2 = Tm-Sensor defekt, 4 = EEPROM defekt, 7 = abnormale Kommunikation usw.). Konsultieren Sie das Handbuch für die vollständige Diagnose.

Kann ich die Klimaanlage selbst installieren?

Nein, die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Eine fehlerhafte Installation kann zu Wasseraustritt, Stromschlag oder Brand führen. Das Gerät muss ordnungsgemäß geerdet und an einen eigenen Stromkreis angeschlossen werden.

Wie groß ist die Reichweite der Fernbedienung?

Der Abstand zwischen Fernbedienung und Empfänger sollte 7 Meter ohne Hindernisse nicht überschreiten. Leuchtstofflampen oder schnurlose Telefone können den Empfang stören; nähern Sie sich bei Bedarf.

Wie stelle ich den Timer ein?

Drücken Sie die Taste TIMER, um den Timer Ein (on) oder Aus (off) auszuwählen. Stellen Sie die Zeit mit den Tasten +/- ein (0,5 h pro Schritt in den ersten 12 Stunden, dann 1 h). Bestätigen Sie mit CONFIRM. Zum Abbrechen drücken Sie mehrfach TIMER, bis die Anzeige erlischt.

Was tun, wenn das Gerät nicht gut heizt?

Überprüfen Sie, ob der Heizmodus ausgewählt ist und die Solltemperatur ausreicht. Stellen Sie sicher, dass der Luftfilter nicht verstopft ist, die Lamellen in der unteren Position sind (zum Heizen) und dass keine Fenster oder Türen geöffnet sind. Bei starker Kälte kann die Leistung abnehmen.

Wie pflege ich das Außengerät?

Das Außengerät erfordert keine besondere Wartung durch den Benutzer. Achten Sie darauf, dass es nicht durch Schmutz oder Schnee blockiert wird. Beim Abtauen kann Wasser oder Dampf austreten, das ist normal. Reparaturen sollten einem Fachmann überlassen werden.

BEDIENUNGSANLEITUNG AC18CS1ERA HAIER

Sicherheitshinweise 3

Sicherheitsvorkehrungen 4

Teile und Funktionen 4

Bedienung 6

Reinigung und Pflege 8

Hinweise zur Bedienung 8

Fehlerbehebung 9

Installationsablauf 11

Testlauf 17

ÜBEREINSTIMMUNG MIT EUROPÄ-ISCHEN VORSCHRIFTEN FÜR DIE MODELLE

CE

Alle Produkte stimmen mit folgenden europäischen Bestimmungen überein:

• Niederspannungsrichtlinie 73/23/EWG
• Niederspannungsrichtlinie 2006/95/EWG
  -Elektomagnetische Verträgelichkeit 89/336/EWG
  -Elektomagnetische Verträgelichkeit 2004/108/EWG

ROHS

Die Produkte stimmen mit den Anforderungen der Richtlinie 2002/95/EWG des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (EG-RoHS-Richtlinie) überin.

WEEE

Gemäß Richtlinie 2002/96/EG des Europäischen Parlaments informieren wir den Kunden hiermit über die Entsorgungsvorschriften für Elektro- und Elektronikgeräte.

ENTSORGUNGSVORSCHRIFTEN:

Ihr Klimaanlageprodukt ist mit diesen Symbol gekennzeichnet. Dies bedeutet, dass Elektround Elektronikprodukte nicht zusammen mit

dem unsortingen Hausmüll entsorgt werden)dürfen. Versuchen Sie nicht, das System zu demontieren: Die Demontage des Klimaanlagesystems, die Handhabung von Kaltemittel, Öl und anderer Teile muss von einem qualifizierten Installa- tear gemäß einschlägiger lokaler und nationaler Vorschriften vorgenommen werden. Klimaanlagen müssen in einer speziellen Aufbereitungsanlage für Wiederverwendung, Recycling und Rückgewinnung aufbereitet werden. Durch Sicherstellung einer sachgemüssen Entsorgung thesees Produkte tragen Sie dazu bei, potentiell negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu verhindern. Weitere Auskunft erteilt Ihnen keinere der Installateur oder ihre Behörde vor Ort. Die Batterie muss aus der Fernbedienung hergenommen und gemäß einschlägiger lokaler und nationaler Vorschriften getrennt entsorgt werden.

WICHTIGE INFORMATIONEN ZUM VERWENDETEN KÄLTEMITTEL

Dieses Produkt enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen. Nicht in die Atmosäre ablassen.

Kältemitteltyp: R410A

GWP*-Wert: 1975

GWP=Treibhauspotenzial

BittemdokumentenechterTinteausfullen:

• 1 Die werkseitige Kältemittelladung des Produkts
• 2 Die zusätzliche Menge an Kältemittel, die im Installationsbereich nachgefällt wurde, und
• 1+2 Die gesamte Kältemittelladung auf dem mit dem Produkt versehenen Kältemittelladungsetikett. Das ausgefüllte Etikett mussiben dem Ladeport des Produkts aufgeklebt werden (z. B. auf der Innenseite des Sperrventildeckels).

A Enthalt fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen
B Werkseitige Kältemittelladung des Produkts: Siehe Typenschild des Geräts
C Zusätzliche Menge an Kätemittel, die im Installationsbereich nachgefüllt wurde
D gesamte Kaltemittelladung
E Außengerät
F Kältemittelzylinder und Anschlussstück zum Nachfüllen

Entsorgung der alten Klimaanlage

Bevor Sie sich einer alten Klimaanlage entledigen, die nicht mehr im Gebrauch ist, vergewissem Sie sich, dass sie Funktionsunfähig und safer ist. Ziehen Sie den Stecker der Klimaanlage ab, um die Gefahr des Einschlusses eines Kindes zu vermeiden.

Es wird darauf hingewiesen, dass das Klimaanlageysystem Kätle-mittel enthalt, die eine fachkundige Abfallentsorgung erfordern. In einer Klimaanlage vorhandene Wertstoffe können wiederaufbereitet werden. Erkundigen Sie sich bei ihrem lokalen Abfallentsgungsunternehmen über die sachgemäß Entsorgung einer alten Klimaanlage und wenden Sie sich bei Fragen an ihre Behörde oder ihren Handler vor Ort. Stellen Sie safer, dass die Rohrleitungen ihrer Klimaanlage nicht beschädigt werden, bevor sie vom entspruchenden Abfallentsgungsunternehmen abgeholt wird, und/TRagen Sie zum Umweltbewusstsein bei, indem Sie auf eine sachgemäß, verschmutzungsfrei Entsorgungsmethode besteht.

Entsorgung der Verpackung ihrer neuen Klimaanlage

Alle Verpackungsmaterialien, die der Verpackung ihrer neuen Klimaanlage dienten, müssen ohne Gefahr für die Umwelt entsorgt werden.

Der Pappkarton kann zerdrück oder in keinere Stücke geschnitten und einem Entsorgungsunternehmen für Altpapier übergeben werden. Der Verpackungsbeutel aus Polyäthylen (PE) und die PE-Schaumstoffpolster bestehen nicht aus fluor-chlorhaltigem Kohlenwasserstoff.

Alle diese Wertstoffe können zu einer Abfallsammelstelle gebracht und nach fachgerechter Wiederaufbereitung erneut verwendet werden.

Erkundigen Sie sich bei ihren Behörden vor Ort nach dem Namen und der Adresse der Abfallsammelstellen und Entsorgungsunternehmen für Altpapier in der Nähe ihrer Wohnung.

Sicherheits-und Warnhinweise

Bevor Sie die Klimaanlage in Betrieb besteht,lesen Sie die Informationen in der Bedienungsanleitungitte genau durch. Die Bedienungsanleitung enthalt außerst wichtige Hinweise zur Montage, Bedienung und Wartung der Klimaanlage.

Der Hersteller haftet nicht für Schäden, die aufgrund von Nichtbeachtung der folgenden Anweisungen entstehen konnten.

• Beschädigte Klimaanlagen *{dürfen nicht in Betrieb gesetzt werden. Wenden Sie sich im Zweifelsfall an ihren Lieferanten.
• Die Klimaanlage muss unter strikter Einhaltung der entspruchenden Anweisungen in dieser Bedienungsanleitung in Betrieb gesetzt werden.
• Die Installation muss von Professionellen vorgenommen werden. Installieren Sie das Gerät nicht selbst.
• Aus Sicherheitsgründen muss die Klimaanlage vorschriftsgemäß geerdet sein.
• Vergessen Sie nie, den Stecker der Klimaanlage abzuziehen, bevor Sie das Luftungsgitter öffnen. Halten Sie bzwai den Stekker stets gut fest undziehen Sie ihn gerade aus der Steckdose hereus.
• Alle elektrischen Instandsetzungen müssen von qualifizierten Elektrikern vorgenommen werden. Unsachgemäße Reparaturen können zu einer Hauptgefahrenquelle für den Benutzer der Klimaanlage werden.
• Beschädigen Sie keine Teile der Klimaanlage, in denen Kätemittel fließt, indem Sie die Rohrleitungen der Klimaanlage mit scharfen oder spitzen Gegenständen anstehen oder durchlöhern, Rohrleitungen zerdrücken oder zerdrehen oder Beschichtungen von der Oberfläche abkratzen. Wenn Kätemittel Herausspritzt

und damit in das Auge gelangt, können schwere Augenverletzungen die Folge sein.

• Sie)durfen das Luftungsgitter der Klimaanlage nicht blockieren oder abdecken. Stecken Sie keine Finger oder andere Gegenstände in die Einlass-/Auslassöffnung und die beweglichen Luf-. tungsschlitze.
• Verwehren Sie Kindern das Spieler mit der Klimaanlage. Unter keinen Umständen darauf es Kindern gestattet werden, auf dem Außererat zu sitzen. Wenn das Innengerät eingeschaltet wird, prüft die Leiterplatte, ob der Schwenkmotor in Ordnung ist, und dann startet der Luftermotor. Warten Sie alsoitte ein paar Sekunden.
• Im Kuhlmodus schwenken die Klappen automatisch in eine feststehende Position für Antikondensierung.
• Dieses Gerät ist nicht für eine Bedienung von Personen (einschließlich Kindern) ausgelegt, deren körperliche, sensorische oder geistige Fähigkeiten eingeschränkt sind oder die einen Mangel an Erfahrung und Wissen aufweisen, außer sie werden beaufsichtigt oder wurden von einer Person, die für ihre Sicherheit verantwortlich ist, in die Bedienung these Geräts eingewiesen.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Technische Daten

Der Kältemittelkreislauf ist nicht. In allen Modellen in dieser Anleitung muss die Stromversorgung mit einer allpoligen Methode zum Lösen/Verbinden der Verbindung ausgestattet werden. Derartige Mittel zum Lösen der Verbindung muss in der festen Verdreh-tung integriert sein.

Kühlen	Innentemperatur	max. trocken/feuchtmin. trocken/feucht	32/23°C18/14°C
	Außentemperatur	max. trocken/feuchtmin. trocken/feucht	46/24°C18°C
Heizen	Innentemperatur	max. trocken/feuchtmin. trocken/feucht	27°C15°C
	Außentemperatur	max. trocken/feuchtmin. trocken/feucht	24/18°C-15°C

Wenn die Netzleitung beschädigt ist, muss sie vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden. Ist die Sicherung auf der Leiterplatte beschädigt, ersetzen Sie sieitte durch Typ T3.15A/250VAC.

Die Verdrahtungsmethode muss dem lokalen Verdrahtungsstandard entsprechen.

Die Altbatterie muss sachgemäß entsorgt werden.

Die Installationshöhe des Innengerats muss mindestens 2,5 m betragen.

Der Schutzschalter und der Netzschalter müssen an einer Stelle angebracht werden, die vom Benutzer bequem erreichbar ist.

WARNING!

• Wenn die Netzleitung dieser Klimaanlage beschädigt ist, damit sie nur vom Hersteller oder seinem autorisierten Kundendienst ersetzt werden.
• Verwenden Sie nur Kupferdrechte. Alle Kabel müssen mit dem lokalen Authenticifizierungszertifikat gekennzeichnet sein.
  Die Netzleitung und die Anschlussleitung werden mitgeliefert.
• Ist die Sicherung auf der Leiterplatte beschädigt, ersetzen Sie sieitte durch Typ T3.15A/250VAC.

GEFAHR!

• Versuchen Sie nicht, diese Klimaanlage selbst zu installieren.
• Dieses Gerät enthalt keine vom Benutzer zu wartenden Teile. Beauftragen Sie stets den autorisierten Kundendienst mit den Reparaturarbeiten.
• Wenden Sie sich für einen Transport an den autorisierten Kundendienst, um das Gerät abzutrennen und zu installieren.
• Achten Sie daraufuf, nicht übermäßig abzukühlen, indem Sie sich langere Zeit dem direkten Strom kühler Luft aussetzen.
• Stecken Sie keine Finger oder Gegenstände in die Auslass- oder Einlassöffnungen.
• Starten und stoppen Sie den Betrieb der Klimaanlage nicht dadurch, indem Sie einfach die Netzeitung anschließen oder abziehen.
• Achten Sie darauf, die Netzleitung nicht zu beschädigen.
• Bei einer Betriebsstörung (Brandgeruch usw.) stoppen Sie den Betrieb sofort, schalten Sie den Schutzschalter aus und wenden Sie sich an den autorisierten Kundendienst.

VORSICHT!

• Sorgen Sie während des Gebrauchs gelegentlich für Belüfung.
• Richten Sie den Luftstrom nicht direkt auf Feuerstellen oder Heizgeräte.
• Stellen Sie keine Gegenstände auf die Klimaanlage und klettern Sie auch nicht auf das Gerät.
• Hangen Sie keine Gegenstände am Innengerat auf.
• Stellen Sie keine Blumenvasen oder Wasserbehälter oben auf die Klima anlage.
• Setzen Sie die Klimaanlage nicht direkt dem Wasser aus.
  Bedieren Sie die Klimaanlage nicht mit nassen Händen.
• Ziehen Sie nicht an der Netzleitung.
• Schalten Sie die Stromversorgung aus, wenn Sie das Gerät langere Zeit nicht in Betrieb setzen werden.
• Prufen Sie den Zustand des Installationsfundaments auf Beschädigungen.
• Stellen Sie keine Haustiere oder Pflanzen direkt in den Pfad des Luft stroms.
• Trinken Sie nicht das Wasser, das aus der Klimaanlage Herauslauf.
• Nicht in Vorrichtungen verwenden, die zum Lager von Speisen, Pflanzen oder Tieren, Prazisionsgeräten oder Kunstwerken dienen.
• Üben Sie keinen übermögensigen Druck auf die Kührippen aus.
• Nur mit installierten Luftfiltern in Betrieb setzen.
• Sie die Einlass- und Auslassöffnung nicht blockieren oder abdecken.
• Vergewissern Sie sich, dass elektronische Geräte in einem Abstand von mindestens einem Meter vom Innen- oder Außengerät aufgestellt werden.
• Installieren Sie die Klimaanlage nicht geben einer Feuerstelle oder andere den Heizgeräten.
• Ergreifen Sie bei der Installation des Innen- und Außergerats Vorsichtsmaßnahmen, um Kleinkindern den Zugang zu verwehren.
• Verwenden Sie keine entzündbaren Gase in der Höhe der Klimaanlage.

Teile und Funktionen

(1) Bedienfeld
(2) Notschalter
(3) Signalempfänger der Fernbedienung
(4) Stromversorgungsanzeige (rot)
(5) Betriebsanzeige (grün)
(6) Timer-Anzeige (gelb)
(7) Kompressor-Betriebsanzeige (grün)
(8) Einlassöffnung
(9) Luftfilter
(10) Richtungsklappen für Luft NACH OBEN/UNTEN
(11) Luftschlitze für Luft NACH RECHTS/LINKS (hinter den Luftschlitzen für Luft NACH OBEN/UNTEN)

Hinweis:

Bei dem Gerät mit verdrahteter Steuerung muss der Zustand des Geräts mit dem verdrahteten Bedienungsgerät geprüft werden und nicht mit dem Fernempfänger; und wenn Sie die TIMER-Funktion einstellen, wird die TIMER-LED auf dem Fernempfänger nicht leuchten.

Fernbedienung

Einlagen der Batterien

1 Nehmen Sie den Deckel des Batteriefachs ab;
2 Legen Sie die Batterien wie abgebildet ein. 2 R-03-Batterien, Rücksetztaste (Zylinder);

3 Achten Sie beim Einlagen auf die richtige Ausrichtung mit den Symbolen "+"/""
4 Setzen Sie nach dem Einlagen der Batterien wieder den Deckel auf.
Hinweis:

• Der Abstand zwischen Signalsendekopf und dem Empfangsloch solle maximal 7m ohne Behinderungen betragen.
• Ist in dem Zimmer eine Leuchtstofflampe mit elektronischen oder konventionellem Vorschaltgerät oder ein Schnurloses Telefon installiert, könnte der Signalempfang des Empfängericht gestört werden, so dass ein kürzerer Abstand zum Innengerät gewählt werden sollen.
• Eine volle oder eine undeutliche Anzeige deutet während des Betriebs darauf auf hin, dass die Batterien aufgebraucht sind. Tauschen Sieitte die Batterien aus.
• Lässt sich die Fernbedienung nicht während des normalen Betriebs bedieren, erhöhen Sieitte die Batterien hereaus und legen Sie sie mehrere Minuten später wieder ein.

Tipp: Nehmen Sie die Batterien hereaus, wenn Sie die Fernbedienung ängere Zeit nicht benutzten werden. Wir nach der Batterieeentnahme etwas angezeigt, betätigten Sie einfach die Reset-Taste.

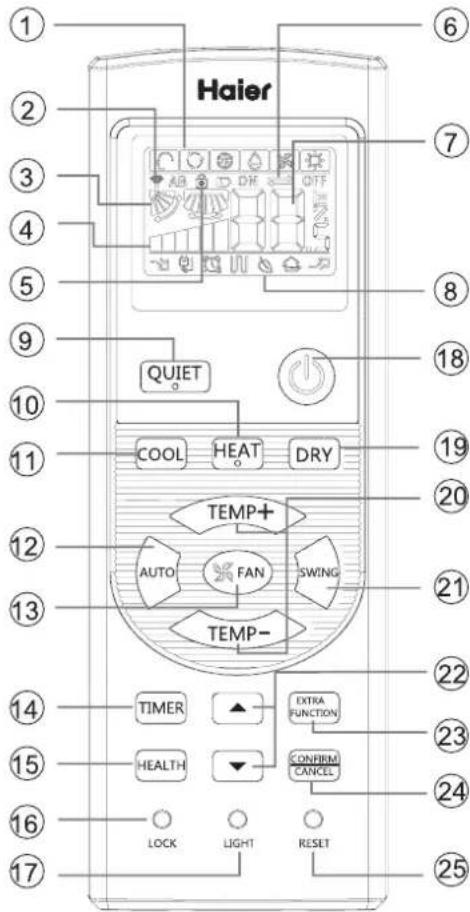

1. Modusanzeige

Betriebsart AUTO		KÜH-LEN	ENT-FEUCH-TEN	HEI-ZEN	LÜF-TER
Fernbedienung

1. Signalsendeanzeige
2. Anzeige SCHWENKEN
3. Anzeige LUFTERDREHZAHL

1. Anzeige VERRIEGELN
2. Anzeige TIMER AUS Anzeige TIMER AN
3. Anzeige TEMPERATUR
4. Zusätzliche Funktionsanzeigen

Betriebsart RUHE		Be-triebsart SCHLAF	Elektrische Zusatzheilung	GE-SUND-HEIT	LEI-STUNG
Fernbedienung	#	#	#	#	#

Elektrische Hezung ist nicht verfügbar.

1. Taste QUIET (Ruhe)

2. Taste HEAT (Heizen)

3. Taste COOL (Kühlen)

4. Taste AUTO (Automatisch)

5. Taste FAN (Lüfter)

6. Taste TIMER (Zeituhr)

7. Taste HEALTH (Gesundheit)

(Dieses Modell besitzt diese Funktion nicht.)

1. Taste LOCK (Verriegeln)

Dient zum Verriegeln der Tasten und der LCD-Anzeige.

1. Taste LIGHT (Light)

(Dieses Modell besitzt diese Funktion nicht.)

Steuert die Beleuchtung und das Abdunkeln der LED-Anzeigetafel im Innenraum.

1. Ein-/Ausschalter (ON/OFF)
2. Taste DRY (Entfeuchten)
3. Taste TEMP (Temperatur)
4. Taste SWING (Schwenken)
5. Stundentasten
6. Taste EXTRA FUNCTION (Zusatzfunktion)

Funktion: Nur Lüfterfunktion, Gesundheitsfunktion durch Senden des Luftstroms nach oben und nach unter, Schlafffung, Frischluft (reservierte Funktion), Fahrenheit-Celsius-Umwandlung

Leistungseinstellfunktion Schwenkfungtion nach links und rechts, 10^ Heizfunktion

1. Taste CANCEL/CONFIRM (Abbrechen/Bestätgen)

Funktion: Dient zum Einstellen des Timers und weiterer Zusammenhangen und zum Abbruch der Einstellungen.

1. Taste RESET (Zurücksetzen)

Wenn sich die Fernbedienung unnormal verhäl, drücken Sie die Taste mit einem spitz zulaufenden Gegenstand, um die Fernbedienung zusuckzusetzen.

Grundbedienung

1. Gerä einschalten
   Drucken Sie den Ein-/Ausschalter (ON/OFF) auf der Fernbedie-nung, um das Geräinzuschalten.
2. Wahlen Sie die Betriebsart.

Taste COOL (Kuhlen): Kuhlmodus

Taste HEAT (Heizen): Heizmodus

Taste DRY (Entfeuchten): Entfeuchtungsmodus

1. Wahlen Sie die Temperatureinstellung.

Drucken Sie die Taste TEMP+/ button

TEMP+ Bei jedem Tastendruck erhöht sich die Temperatureinstellung um 1^ ; halten Sie die Taste gedrückt, erhöht sich der Wert schnell.

TEMP- Bei jedem Tastendruck verringt sich die Temperatureinstellung um 1^ ; halten Sie die Taste gedrückt, verringt sich der Wert Schnell.

Wahlen Sie die von Ihnen gewünschte Temperatur.

1. Wahlen Sie die Lüfterdrehzahl.

Drücken Sie die Taste FAN (Lüfter). Bei jeder Tastendruck an dert sich die Lüfterdrehzahl wie folgt:

Die Klimaanlage lauft jetzt mit der angezeigten Lufterdrehzahl Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die

Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.

Betriebsart Feinbedienung Hinweis
AUTO	In der Betriebsart AUTO stellt die Klimaanlage den Kuhl- oder Heizbetrieb gemäß der Zimmertemperatur automatisch ein. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.
Kühlen	Sinkt die Zimmertemperatur in der Betriebsart ENTFEUCH-TEN 2°C unter der eingesetzten Temperatur, lauf der Lüfter mit Unterbrechungen mit NIEDRIGER Drehzahl, unabhängig von der Lüftereinstellung.
ENTFEUCH-TEN	Im Betriebsmodus HEIZEN wird nach kurzer Verzögerung warme Luft ausgeblasen, um die Abgabe von kalter Luft zu vermeiden. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.
HEIZEN	In der Betriebsart LÜFTER lauf das Gerät weder in der Betriebsart Kühlen noch HEIZEN, sondern nur in der Betriebsart LÜFTER; die Einstellung auf AUTO ist in der Betriebsart LÜFTER nicht verfügbar. Auch kann keine Tem-peroratur eingestellt werden. In der Betriebsart LÜFTER ist der Schlafbetrieb nicht verfügbar.
LÜFTER	In der Betriebsart LÜFTER lauf das Gerät weder in der Betriebsart Kühlen noch HEIZEN, sondern nur in der Betriebsart LÜFTER; die Einstellung auf AUTO ist in der Betriebsart LÜFTER nicht verfügbar. Auch kann keine Tem-peroratur eingestellt werden. In der Betriebsart LÜFTER ist der Schlafbetrieb nicht verfügbar.

Schlafbetrieb

Drücken Sie die Taste EXTRA Zusatzoptionen aufzurufen; wird in der Folge zu gewechselt, blinkt das Symbol Drucken Sienun CNTRM um die Schlaffunktion aufzurufen.

Betriebsart

1. In der Betriebsart KühLEN. ENTFEUCHTEN

1 Stunde nach dem Start der SCHLAF-Betriebsart erhöht sich die eingestellte Temperatur um 1^ . Nach 1 weiteren Stunde steigt sie nochmals um 1^ . Nach weiteren 6 Stunden stoppt das Gerät den Anstieg der Temperatur, die jetzt hörher ist als die eingestellte Temperatur, so dass die Zimmertemperatur für ihren Schlaf nicht zu niedrig ist.

1. In der Betriebsart HEIZEN

1 Stunde nach dem Start der SCHLAF-Betriebsart verringert sich die eingestellte Temperatur um 2^ . Nach 1 weiteren Stunde sindt sie nochmals um 2^ . Und nach weiteren 3 Stunden, steigt die Temperatur um weitere 1^ . Nach weiteren 3 Stunden stoppt das Gerät den Abfall der Temperatur, die jetzt niedriger ist als die eingestellte Temperatur, so dass die Zimmertemperatur für ihren Schlaf nicht zu hoch ist.

1. In der Betriebsart AUTO

Das Gerät lauft in der entsprechenden Schlafbetriebsart, die der ausgewählten Betriebsart automatisch angepasst wird.

1. In der Betriebsart LUFTER
   Es gibt keine SCHLAF-Funktion.
2. Stellen Sie die Windgeschwindigkeit für den Schlafmodus ein Ist die Windgeschwindigkeit vor dem Schlafen auf hohe oder mittlere Stärke eingestellt, stellen Sie eine niedrigere Windgeschwindigkeit für den Schlafmodus ein. Ist bereits eine niedrigere Windstärke eingestellt, ist keine Änderung erforderlich.

Hinweis

Wenn die TIMER-Funktion eingestellt ist, kann die Schlaffunktion nicht eingerichtet werden. Wir nach Einrichtung der Schlaffunktion die TIMER-Funktion eingestellt, wird die Schlaffunktion abgebrochen und das Gerät befindet sich im Timer-Einstellungszustand.

Betriebsart LEISTUNG/RUHE

(1) Betriebsart LEISTUNG

Sie können diese Funktion verwenden, wenn Sie einen schellen Heiz-oder Kühleffekt wünschen.

Drucken Sie die Taste EXTRA, um Zusatzoptionen aufzurufen; wird in der Folge zu gewechselt, blinking das Symbol drucken Sie dann die Taste CONSERM, um die Leistungsfunktion aufzurufen. Wenn Sie diese Funktion abbrechen möchten, rufen Sieitte erneut die Zusatzoptionen auf und brechen Sie dont die Leistungsfunktion ab.

(2) Betriebsart RUHE

Verwenden Sie diese Funktion, wenn Sie Ruhe zum Ausruhen oder Lesen bestehtigten. Drücken Sie die Taste QUIET (Ruhe), zeigt die Fernbedienung das Symbol an und das Gerät lauft in der ruhigen Betriebsart. Drücken Sie erneut die Taste QUIET (Ruhe), wird die ruhige Betriebsart abgebroten.

Hinweis:

Währen der Betriebsart LEISTUNG weist das Zimmer beim schllen HEIZEN oder KühLEN eine ungleichmäßige Temperaturverteilung auf. Nach längerem Betrieb in der Betriebsart RUHE wird es entweder nicht sehr kuhl oder nicht sehr warm sein.

(3) 10^ HEIZEN-Funktion

10°C HEIZEN-Funktion: Die Temperatur ist im Heizmodus auf 10°C eingestellt.

Drucken Sie die Taste EXTRA um Zusammenoptionen aufzurufen; wird in der Folge zu "10°C gewechselt, blinking das Symbol; drucken Sie dann die Taste CNTRM um die 10°C HEIZEN-Funktion aufzurufen. CANCE

Hinweis:

Wird bei fester Temperatureinstellung die Taste "TEMP+" oder "TEMP-" gedrückt, wird die 10^ HEIZEN-Funktion abgebrochen.

Einstellen der Luftstromrichtung

1. Statusanzeige des Luftstroms KUHLEN/ENTFEUCHTEN:

1. Einstellen des linken und rechten Luftstroms (Dieses Modell besitzt diese Funktion nicht.)

Drucken Sie die Taste DTRA, um die Zusatzfunktionen zu wahlen; das LCD zeigt im Zyklus an; drucken Sie die Taste, um NcVorgang zu bestätigen. Rufen Sie die Einstellung des linken und rechten Luftstroms auf und drucken Sie die Taste SWING (Schwenken), um den Winkel des Luftstroms einzustellen.

Hinweis: Beide Positionen sind auf Null gesetzt.

Timer Ein/Aus Ein-Aus-Betrieb

1 Wahlen Sie die von Ihnen gewünschte Betriebsart nach dem Start des Geräts.
2. Drücken Sie die Taste TIMER, um in die Betriebsart TIMER zu wechseln. Bei jedem Tastendruckändert sich die Anzeige wie folgt: Fernbedienung:

Wahlen Sie ihren gewünschten TIMER-Modus (TIMER EIN oder TIMER AUS oder TIMER EIN-AUS). "On" (Ein) oder "Off" (Aus) werden blinken.
3. Drucken Sie die Taste / am die Zeit einzustellen.

Bei jedem Tastendruck erhöht sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden erhöht sich die Zeit um jeweils 1 Stunde.
Bei jedem Tastendruck verringer sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden verringer sich die Zeit um jeweils 1 Stunde. Sie können bis zu 24 Stunden einstellen.

1. Bestätigen Sie die Timer-Einstellung

Drucken Sie nach Einstellung der Zeit die Taste CONFERM, um die Zeit zu bestätigen; ON (Ein) oder OFF (Aus) blinken dann nicht mehr.
5. Brechen Sie die Timer-Einstellung ab
Drucken Sie die Taste TIMER so oft, bis die Zeitanzeige verschwindet. Tipps:
Nach einem Batteriewechsel oder einem Stromausfall muss die Zeit neu eingestellt werden.
Je nach dem, in welcher Folge TIMER EIN oder TIMER AUS eingestellt wurde, kann das Gerät entweder gestartet-gestopt oder gestoppt-gestartet werden.

Gesunder Luftstrom

1. Drücken Sie zum zu beginnen
   Stellen Sie eine komfortable Arbeitsumgebung ein.
2. Einstellen der gesunden Luftstromfunktion

Drücken Sie die Taste EXTRA um Zusatzoptionen aufzurufen. Bei wiederholtem Drücken dieser Taste setzen sich die Lufungsschlitze auf folgende drei Positionen; wahlen Sie die von Ihnen gewünschte Schwenkposition und drücken Sie dann die Taste CANTFUM sie zu bestätigten.

1. Abbrechen der gesunden Luftstromfunktion

Drucken Sie die Taste EXTRA, um Zusammenoptionen aufzurufen. Bei wiederholtem Drucken dieser Tasse setzen sich die Lufungsschlitze erneut auf folgende drei Positionen; drucken Sie dann die Taste CONTINUUM den Vorgang abzubrechen.

Hinweis: Richten Sie die Klappen nicht direkt mit der Hand aus. Andernfalls wird das Lufungsgitter nicht richtig Funktionieren Funktioniert das Lufungsgitter nicht richtig, stoppen Sie den Betrieb eine Minute lang und starten Sieihn dann wieder durch Einstellen mit der Fernbedienung. Hinweis:

1. Nach dem Einstellen der gesunden Luftstromfunktion ist das Positionsgitter fixiert.

2. Wahrend des Heizens sollenn Sie better die Betriebsart wahlen.

3. 1. Wahrend des Heizens sollenn Sie better die Betriebsart wahlen.
4. Lassen Sie die Klimaanlage bei hoher Luftfeuchtigkeit länger Zeit zum Kühlen und Entfeuchten laufen, kann sich Kondenswasser am Luftungsgitter bilden.

VORSICHT:

• Bevor Sie die Klimaanlage reinigen, müssen Sie sie ausschalten und die Netzleitung abziehen.
• Achten Sie darauf, dass die Einlassöffnung sachgemäß installiert ist.
• Beim Entfermen und Ersetzen der Luftfilter dürfen Sie nicht mit dem Wärmetauscher in Berührung kommt, dann sonst konnten Sie sich verletzen.

Reinigen Sie den Luftfilter

1. Öffnen Sie die Einlassöffnung

Ziehen Sie beiden Seiten und die Mitte der Einlassöffnung hersa.

2. Ziehen Sie die Luftfilter nach oben, um sie zu enfernen

Drucken Sie die Griffe der Luftfilter wie abgebildet von der Einlassöffnung weg undziehen Sie dann die Luftfilter hersaus.

3. Reinigen Sie die Luftfilter

Entfernen Sie mit einem Staubsauger den Staub von den Luftfiltern oder waschen Sie sie. Lassen Sie die Luftfilter nach dem Waschen an einem vor Sonnenlicht geschützten Ort gründlich trocknen.

4. Bringen Sie die Luftfilter wieder an der Einlassöffnung an

(1) Die Filter kommt passgenau in die Innenseite der Einlassöffnung. (Abbildung 1)
(2) Die Unterränder der Luftfilter passen in die Filterhalterungen. (Abbildung 1)
(3) Die Luftfilter mussen nach unter gedrückt werden, so dass ihre Oberränder unter die Vorsprüngeiben an der Einlassöffnung passen. (Abbildung 2)

5. Schlieben Sie die Einlassöffnung

Drucken Sie beide Seiten und die Mitte der Einlassöffnung hinein.

Staub auf dem Luftfilter kann mit einem Staubsauger entfernt werden oder, indem Sie den Filter mit einem milden Reinigungsmittel und warmem Wasser reinigen. Achten Sie nach dem Waschen des Filters daraufuf, dass Sie invor der Installation an einem schattigen Ort grundlich trocknen.
- Hat sich Schmutz auf dem Luftfilter angesammelt, reduziert sich der Luftstrom, die Betriebsswirksamkeit wird niedriger und es entstehen Gerausche.
- Wahlend des normalen Gebrauchs sollen den Luftfilter alle zwei Wochen einmal gereinigt werden.

Hinweise zur Bedienung

Anweisungen zum Heizen betreffen nur den "TYP HEIZEN & KÜHLEN"

Heizleistung

• These Klimaanlage Funktioniert auf dem Prinzip der Heizpumpe, wobei Wärme von der Außenluft absorbiert und nachinnen getragen wird. Demzufolge reduziert sich diese Betriebsleistung, wenn die Temperatur der Außenluft absinkt. Wenn Sie bemerken, dass die Heizleistung unzureichend ist, empfehlen wir Ihnen, die Klimaanlage in Verbindung mit einem anderen Heizgerät einzusetzen.
• Klimaanlagen mit Heizpumpe beheizen Ihr gesamtes Zimmer durch Umwälzung der in ihm befindlichen Luft, so dass es etwas dauer nann, bis sich das Zimmer nach dem Anlaufen der Klimaanlage aufwärmt.

Automatisches Entfrosten per Mikrocomputer

• Wird die Betriebsart Heizen bei niedriger Temperatur der Außenluft und hoher Luftfeuchte eingesetzt, kann sich Frost auf dem Außergerät bilden, der für eine reduzierte Betriebsleistung sorgt.
• Um thisem Leistungsabfall zu begegen, ist diese Gerät mit einer von einem Mikrocomputer gesteuerten automatischen Entfrostungsfunktion ausgestattet. Bei Frostbildung hält die Klimaanlage vorübergehend an und die Entfrostungsschaltung setzt sich kurzzeitig in Betrieb (etwa 7 bis 15 Minuten).

Folgende Zustände sind keine Probleme

Das Geräusch von fließen dem Wasser ist kein Problem.	Während des Betriebs oder beim Ausschalten kann es zu Raschel- oder Platscher-geräuschen kommt. Diese Geräusch entsteht beim Zirkulieren des Kältemittels im System.
Ein Knackgeräusch ist zu horen. Während des Betriebs kann es zu Knockgeräuschen kommt. Diese werden durch Ausdehnung und Zusammenziehen bei Temperaturänderung hervorgerufen.
Es kommt zu Gerüchen. Dabei werden Gerüche	der Innenluft im System zirkuliert, z. B. der Geruch von Zigaretten oder der Farbe auf den Möbeln.
Während des Betrieb steigt weißer Nebel oder Dampf aus dem Innengerät auf.	Dies kommt vor, wenn das Gerät an Orten wie Restaurants usw. eingesetzt wird, wo stets Dämpfe von Speiseölvorhanden sind.
Im Kühlbetrieb schaltet das Gerät in den Blasbe-trieb.	Damit sich kein Frost auf dem Wärmetauscher des Innengeräts bilden kann, schal-tet das Gerät zeitweilig in den Blasbetrieb, wechselt dann aber wieder zusück in den Kühlbetrieb.
Das Gerät startet nach einem Betriebsstopp nicht erneut.Gerät startet nicht?	Obwohl der Ein/Ausschafter (ON/OFF) auf ON (Ein) gesetzt ist, wechselt das Gerät aufgrund einen 3-minütigen Schutz-schaltung 3 Minuten nach einem Betriebsstopp nicht wieder zusück in den Kühl-, Entfeuchtungs- oder Heizbetrieb.Bitte 3 Minuten warten
In der Betriebsart Entfeuchten kann die abgegebene Luft oder die Lüfterdrehzahl nicht geändert werden.	Das Gerät reduziert wiederholt und automatisch die Lüfterdrehzahl, wenn die Zim-mertemperatur in der Betriebsart Entfeuchten zu niedrig ist.
In der Betriebsart Heizen wird Wasser oder Dampf vom Außererät abge-blasen.	Dies kommt vor, wenn sich auf dem Außererät gebildeter Frost entfern wird (während des Entfrostens).
In der Betriebsart Heizen stoppt der Lüfter des Innengeräts auch dann nicht wenn, wenn das Gerät angehalten wurde.	Nach einem Betriebsstopp ist der Lüfter des Innengeräts solange weiterhin in Be - trieb, bis sich das Innengerät abgekühlt hat.

Bevor Sie sich an den Kundendienst wenden, prufen Sie Ihr Gerät erst mithilfe der folgenden Punkte.

Klimaanlage startet nicht.
Ist der Netzschalter eingeschaltet? Der Netzschalter ist nicht auf ON (EIN) gesetzt.	Ist der Netzstrom normal? Stromaus-fall?	Hat sich der Fehlerstromschutzschalter aktiviert? Dies ist sehr gefährlich. Unterbrechen Sie bereits sofort die Stromversorgung und werden Sie sich an ihren Handler.
Es wird unzureichend gekühlt oder geheizt
Sind die Betriebssteuerungen gemäß Vorgaben richtig eingestellt? Richtige Tens-peratur	Ist der Luftfilter zu schmutzig?	Sind der Luftlein- oder -auslass blockiert?
Sind die horizontalen Lufungsschlitze nach oben gerichtet (in der Betriebsart Hei-zen)?	Stehen Türen oder Fenster offen?	D
Schlechte Kühlleistung
Wird das Zimmer direkt mit Sonnenlicht bestrahl't?	Befunden sich unerwartete Wärme-quellen im Zimmer?	Befunden sich zu了许多 Personen imZimmer?
Kalte Luft wird ausgeblasen (in der Betriebsart Heizen). Befindet sich die Klimaanlage im Standby-Betrieb in der Betriebs-art Heizen?

Funktioniert Ihr Gerät nach Überprüfung der obigen Punkte weiterhin nicht richtig oder es treten folgende Probleme auf, halten Sie das Gerätitteibe sofort an und wenden Sie sich an ihren Handler.

• Sicherungen oder Schutzschalter aktivieren sich früig.
• Wasser tritt in der Betriebsart Kühlen/Entfeuchten aus.
• Der Betrieb ist unnormal oder Sie horen Gerausche.

Bei einem Betriebsausfall stoppt der Lüfter des Innengerats.

Ein Fehler im Innengerät wird nur von der Betriebs-LED des Fernempfängers angezeigt,

Ein Fehler im Außererat wird von der Timer-LED und der Betriebs-LED angezeigt, wobei die Timer-LED des Fernempfängers für die Zehnerstelle und die Betriebs-LED für die Einerstelle steht. Zuerst blinkt die Timer-LED und nach 2 Sekunden blinkt auch die Betriebs-LED. Nach Ablauf dieseres Vorgangs beginnt dieser Blinkablauf 4 Sekunden später erneut. Die Blinkzeit beim Außereratfehler beträgt +20. Zum Beispiel: Der Fehlercode für das Außererat ist 2,ecause sollte das Innengerät 22 aneigen. Demzufolge blinkt die Timer-LED zuerst zweimal und blinkt die Betriebs-LED zweimal. Wenn aber die Außererat-Fehler-LED 20 blinkt, blinkt das Innengerät als Besonderheit 42.

Ta: Umgebungstemperatursensor

Tm: Spulentemperatur sensor

Fehlerbehebung	FEHLERCODE (Blinkzeiten der Empfangsplatine der Betriebs-LED des Innengeräts)	MÖGLICHE ursAchen
Fehlerhafte Ta-Temperatur	1	Sensor getrennt oder beschädigt oder in falscher Position oder Kurzschluss
Fehlerhafte Tm-Temperatur	2	Sensor getrennt oder beschädigt oder in falscher Position oder Kurzschluss
Fehlerhaftes EEPROM auf Leiterplatte des Innengeräts	4	Fehlerhafte Leiterplatte des Innengeräts
Unnormale Kommunikation zwischen Innen-und Außererät	7	Falsche Verbindung oder Dühte getrennt oder fal-sche Adresseinstellung beim Innengerät oder Strom-versorgung oder Leiterplatte fehlerhaft
Unnormale Kommunikation zwischen verdrah-tetem Controller des Innengeräts und Leiter-platte des Innengeräts	8	Falsche Verbindung oder verdrahteter Controller getrennt/fehlerhafte Leiterplatte
Abflussystem unnormal	12	Pumpenmotor getrennt oder in falscher Position oder Schwimmerschalter beschädigt / oder Schwimmer-schalter getrennt / oder in falscher Position
Anormaler Innengerät-Modus	16	Abweichend vom Außengörät-Modus

Bei in der Innengerat-Fehlertabelle erwahnten Außergerätausfallen lessen Sieitte der Außergerat-Fehlercodeliste nach.

Beauftragen Sieitte den Handler oder einen Fachkundigen mit der Installation und versuchen Sie nie, dies selbst zu tun. Beachten Sie nach der Installationitte folgende Bedingungen.

WARNING!

• Beauftragen Sieitte den Handler mit der Installation der Klimaanlage.

Falsche Installation kann zum Auslaufen von Wasser führen, einen Stromschlag oder Brand verursachen.

VORSICHT:

Die Klimaanlagearf nicht in einer Umgebung mit brennbaren Gassen installiert werden, Denn brennbare Gase in der Naha der Klimaanlage konnen einen Brand verursachen.
- Installieren Sie einen Schutzschalter für elektrischen Kriechstrom. Ohne diesen Schutzschalter konnten Sie schnell einen Stromschlag erhalten.
Schlieben Sie den Schutzleiter an.

Der Schutzleiterarfichtmit der Gas-oder Wasserleitung,dem Blitzableiter oder der Telefonleitung verbunden werden;bei falschem Anschlussdes Schutzleiterrknonten Sie einen Stromschlag erhalten.
- Bringen Sie das Abflussrohr sachgemäß an, um einen gut faktionierenden Abfluss zu gewährleisten.

Ein falsch angebrachte Rohr kann zum Auslaufen von Wasser führen.

Erdung

Verdrahtung
Die Klimaanlage sollte mit einer speziellen Netzleitung ausgestattet sein.
- Standort
Die Klimaanlage sollte an einem gut belufteten und gut erreichbaren Ort angebracht werden.
Die Klimaanlagearf nicht an folgenden Orten aufgestellt werden:
(1) Orte, an denen Maschinenole oder andere Oldampfevorhanden sind.
(2) An einer Kunde mit hohem Salzgehalt in der Luft.
(3) In der Nähe eines Thermalbads mit stark schwefelhaltigen Gasen.
(4) Bereiche mit hohen Spannungsschwankungen, z. B. Fabriken usw.
(5) In Fahrzeugen oder auf Schiffen
(6) In Kuchen mit starken Speiseöldämpfen oder hoher Luftfeuchtigkeit.
(7) Neben einer Maschine mit elektromagnetischen Wellen.
(8) Orte mit saure-, alkalihaltigen Dampfen.
Wahlen Sie folgende Standorte:
(1) Geeignet, das Gewicht der Klimaanlage zu tragen, ohne damit Betriebsgeräusche und Vibrationen zu erhöhen.
(2) Der freihe Dampf aus der Auslassöffnung des Außergerats und das Betriebsgeräusch storen nicht den Nachbarn.
(3) Es befinden sich keine Behinderungen um die Auslassöffnung des Außergerats.
- TV-Geräte, Radios, Soundgeräte usw. müssen in einem Abstand von mindestens 1 m vom Innengerät, Außererät, von Netzleitungen, Verbindungsdrähen, Rohren aufgestellt werden, Denn sonst können der Bild-oder Tonempfang Störungen ausgesetzt sein.
- Achten Sie darauf, dass Vorkehrungen gegen schweren Schneefall getroffen werden.

INSTALLATIONSTEILE

Die folgenden Installationsteile sind optionale Teile. Verwenden Sie sie, wie es erforderlich ist.

Optionale Teile

Klebeband Abflussschlauch
Sattel (L.S.) mit Schrauben	Rohrleitungssabdeckung
Wärmedämmungsmaterial Kunststoffklammer
Spachtelasse

AUSWÄHLEN DER MONTAGEPOSITION

Bestimmen Sie zusammen mit dem Kunden wie folgt die Montageposition:

(1) Installieren Sie das Innengerät an einer starken Wand, auf einem Boden, an einer Decke, wo keine Erschüttungen auftreten.
(2) Die Einlass- und Auslassöffnungen dürfen nicht zugestellt werden. Die Luft muss sich über das gesamte Zimmer verteilen können.
(3) Installieren Sie das Gerät in der Höhe einer Steckdose oder einer speziellen Abzweigleitung.
(4) Installieren Sie das Gerät nicht dört, wo es einer direkten Sonnenbestrahlung ausgesetzt ist.
(5) Installieren Sie das Gerät an einer Stelle, wo eine muhelose Verbindung mit dem Außergerät möglich ist.
(6) Installieren Sie das Gerät an einer Stelle, wo sich das Abflussrohr bequem anbringenläst.

(7) Berücksichtigten Wartungsarbeiten usw. und{lassen Sie genugend Platz, wie unten dargestellt ist.Installieren Sie das Gerät zudem dont, wo der Filter herausgenommen werden kann.

WARNING:

Nehmen Sie die Installation an einer Stelle vor, die das Gewicht des Innen- und Außergeräts tragen kann, und montieren Sie die Geräte so, dass sie nicht umkippen oder herunterfallen können.

VORSICHT:

(1) Installieren Sie nicht dört, wo brenbare Gase austreten konnen.
(2) Installieren Sie nicht geben Hitzequellen.
(3) Wenn sich Kinder jünger als 10 Jahre in der Nähe des Geräts aufhalten, treffen Sie Vorsichtsmaßnahmen, so dass sie das Gerät nicht erreichen können.

VORBEREITEN DES INNENDERÄTS Auf DIE INSTALLATION

Entfernen Sie die Einlassöffnung

Öffnen Sie die Einlassöffnung und halten Sie die drei oder vier oder sechs Schrauben.

Hinweis:

Das Hauptgerät kann von Installation des Innengerats verkabelt werden. Wahlen Sie die Installationsreihenfolge, die Ihnen am geeignetsten erscheid.

A. BODENKONSOLENTYP

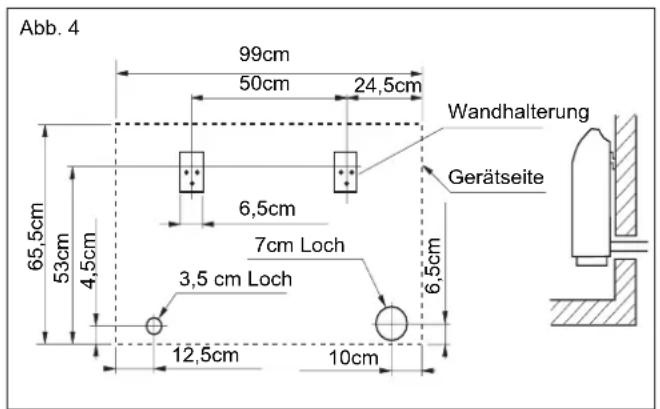

1. Bohrloch für Rohrleitung

Wahlen Sie die Rohrleitung und die Abflussrichtungen. Für die Rohrleitung und den Abfluss sind drei Richtungen möglich, wie in Abb. 1 dargestellt ist.

Der Abflusssschlauch kann entweder auf der linken oder der rechten Seite angebracht werden. (Abb. 2)

Nach Festlegung der Richtungen bohren Sie ein nach unter und außen abgeschragtes Loch mit einem Durchmesser von 7 cm in die Wand, so dass das Wasser frei ablaufen kann. Wird das Rohr aus der Rückseite herausgeleitet, bohren Sie ein Loch an der in Abb. 3 gezeigten Stelle.

Wird das Gerät an der Wand montiert, installieren Sie die zusätzliche Wandhalterung an der in Abb. 3 gezeigten Stelle und befestigen Sie das Gerät daran.

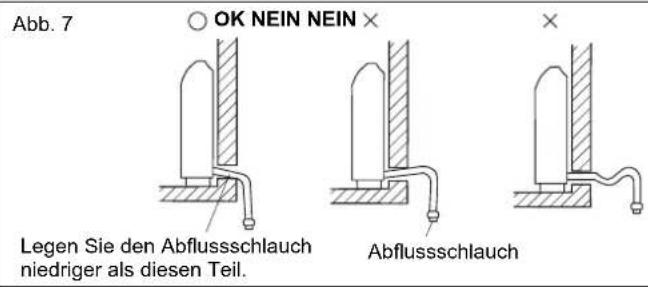

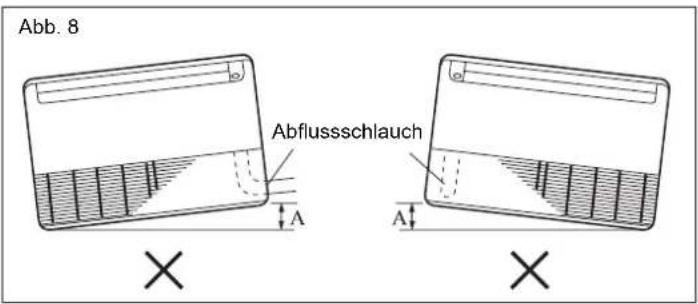

2. Anbringen des Abflussschlauchs

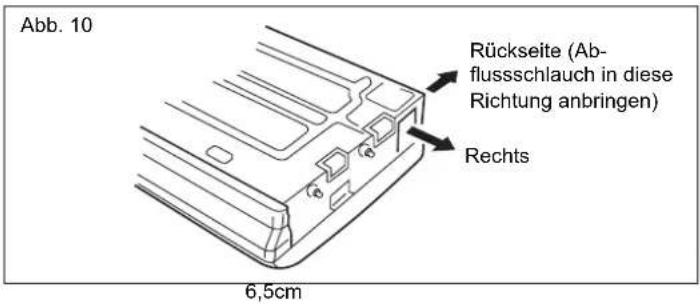

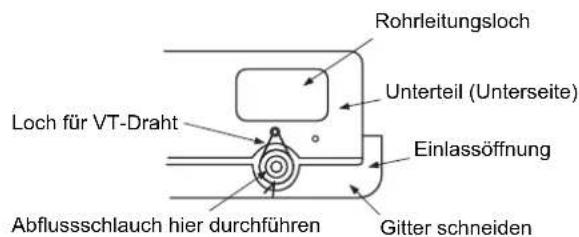

Legen Sie fest, ob der Abflussschlauch an der linken oder der rechten Seite angebracht werden soll (Abb. 2). Stecken Sie den Abflussschlauch in die Ablaufwanne und fixieren Sieihn dann mit einem Nylonbefestiger (Abb. 5).

Umwickeln Sie den Anschluss des Abflusssschlauchs mit Isoliermaterial (Abflusssschauch). (Abb. 6)

Installationsablauf

Achten Sie daraufuf, den Abflussschlauch so zu verlegen, dass er niedriger liegt als der An Schluss des Abflussschlauchs am Innengerät. (Abb. 7)

VORSICHT:

Die Seite des Innengerats mit dem Abflussschlaucharf nicht zu hoch gelegt werden. Die Höhe A darf 5mm nicht überschreiben. (Abb. 8)

B. DECKENMONTAGETYPE

Bohren Sie mithilfe der Installationsschablone Locher fur Rohrleitung und Ankerbolzen (fur Locher). (Abb. 9)

1. Bohrloch für Rohrleitung

Wahlen Sie die Rohrleitung und die Abflussrichtungen. (Abb. 10)

VORSICHT:

Bringen Sie den Abflussschlauch an der Rückseite an. Er darf nicht oben oder an der rechten Seite montiert werden.

Nach Festlegung der Richtungen bohren Sie ein nach unten und außen abgeschragtes Loch mit einem Durchmesser von 50 mm, 80 mm oder 150 mm in die Wand, so dass das Wasser frei ablaufen kann. (Abb. 11)

2. Bohrlicher für Ankerbolzen und Installation der Ankerbolzen

Bohren Sie mit einem Betonbohrer vier Löscher mit einem Durchmesser von 12,7 mm. (Abb. 12)

Stecken Sie die Ankerbolzen in die Bohrlocher und schlagen Sie die Stiftte mit einem Hammer ganz in die Ankerbolzen hinein. (Abb. 13)

3. Montieren der Halterungen

Montieren Sie die Halterungen mit Muttern, Unterlegscheiben und Federringen. (Abb. 14)

4. Installieren des Innengerats

Schrauben Sie die Sechskantschrauben auf, siehe Abb. 15.

Halten Sie das Innengerät an die Halterungen. (Abb.16) Ziehen Sie jetzt die Sechskantschrauben an beiden Seiten fest an.

5. Anbringen des Abflussschlauchs

Legen Sie fest, ob der Abflussschlauch an der linken oder der rechten Seite angebracht werden soll (Abb. 2).

Stecken Sie den Abflusssschlauch in die Ablaufwanne und fixieren Sie ihn dann mit einem Nylonbefestiger (Abb. 5). Umwickeln Sie den Anschluss des Abflusssschlauchs mit Isoliermaterial (Abflusssschauch). (Abb. 6)

Achten Sie daraufuf, den Abflusssschlauch so zu verlegen, dass er niedriger liegt als der Anschluss des Abflusssschlauchs am Innengerät. (Abb. 17)

Abb. 17

Wen der Abflussschlauch auf der Rückseite montiert wird. Befestigen Sie den Abflussschlauch mit VT-Draht. (Abb. 18)

Abb. 18

ANSCHLUSS DER ROHRLEITUNG

1. Ringverbindung

(1) Schneiden Sie das Verbindungsrohr mit einem Rohrschneider, um das Rohr nicht zu verformen.
(2) Halten Sie das Rohr nach unter gerichtet, so dass die Metallspanen nicht in das Rohr gelangen, und entfern den Sie die Grate.
(3) Entfernen Sie die Ringmutter vom Rohr des Innen- und Außererats und montieren Sie es gemäß Tabelle, wobei Sie die Ringmutter auf das Rohr stecken und mit einem Bördelwerkzeug bördeln müssen.
(4) Prüfen Sie, ob das gebördelte Teile "L" (Abb. 1) gleichmäßig verteil ist und keine Risse vorhanden sind.

Modell Rohr Rohrdurchnesser Maß A (mm)
AC12CS1ERA	Flüssigkeitslei-tung	Ø 6,35mm (1/4")	1.0~1.2
	Gasleitung 9,5	Ø mm (3/8")
AC18CS1ERA	Flüssigkeitslei-tung	Ø 6,35mm (1/4")	1.0~1.2
	Gasleitung	Ø 12,7mm (1/2")
AC24CS1ERA	Flüssigkeitslei-tung	Ø 9,52mm (3/8")	1.4~2.2
	Gasleitung	Ø 15,88 mm (5/8")

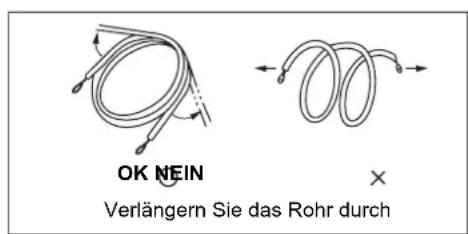

2. Verbiegen von Rohren

Die Rohre werden per Hand in Form gebracht. Achten Sie darauf, sie nicht abzuknicken.

ELEKTRISCHE VERDRAHTUNG

Drahtverbindung zu den Anschlussleisten

A. Für Verdraughtung mit Festkerndraht (oder F-Kabel) (Abb. A)

(1) Schneiden Sie den Draht mit einem Drahtschneider oder einer Drahtschere und entfernen Sie die Isolierung, so dass etwa 25 mm Draht freiigt.
(2) Entfernen Sie die Klemmschraube(n) mit einem Schraubendreher von der Anschlussleiste.
(3) Biegen Sie den festen Draht mit einer Zange in eine Schlaufe für die Klemmschraube.
(4) Formen Sie eine ordnungsgemäß Schlaufe, legen Sie sie auf die Anschlussleiste und befestigen Sie sie mithilfe eines Schraubendre-hers mit einer Klemmschraube.

B. Für Verdraughtung mit Einzeldrahen (Abb. B)

(1) Schneiden Sie den Draht mit einem Drahtschneider oder einer Drahtschere und entfernen Sie die Isolierung, so dass etwa 10 mm einzeln Drehte freiigten.
(2) Entfernen Sie die Klemmschraube(n) mit einem Schraubendreher von der Anschlussleiste.
(3) Klammern Sie mit einem runden Anschlussbefestiger oder einer Zange ein rundes Endstück an den freigelegten Drahtenden fest.
(4) Legen Sie das runde Endstück auf undziehen Sie die Klemmschraube mit einem Schraubendreher wieder fest an.

Tabelle 1

Rohr Ringmutter
Kleines Rohr	Klein (Schlüsselweite 22 mm)
Großes Rohr	Groß (Schlüsselweite 24 mm)

Befestigen Sie die Anschluss- und die Netzleitung an der Kabelklemme

Nach dem Sie die Anschluss- und die Netzleitung durch das Isolierrohr gezogen haben, befestigen Sie sie mit einer Kabelklemme, siehe rechts.

Verwenden Sie ein 0,5 bis 1,0 mm dickes PVC-Rohr (VW-1) als Isolierrohr.

VORSICHT:

Passen Sie die Nummern auf der Anschlussleiste und die Farben der Anschlussleitung mit denen des Außergerats an. Eine falsche Verdraughtung kann ein Durchbrennen elektrischer Teile zur Folge haben.
- Verbinden Sie die Anschlussleitung ordnungsgemäß mit der Anschlussleiste. Eine falsche Installation kann zu einem Brand führen.
- Befestigen Sie die Anschlussleitung außen immer mit einer Kabelklemme. (Ist die Isolierung abgerieben, können ein Fehlerstrom aufreten.)
Schlieben Sie unbedingt den Schutzleiter an.

Verdrahtung des Innengerats

(1) Entfernen Sie die Box mit den elektrischen Bauteilen.

(2) Ziehen Sie die Box mit den elektrischen Bauteilen hersaus. teilen.

(3) Entfernen Sie die Abdeckung der Box mit den elektrischen Bau

(4) (4) Verdrahtung
1. Entfernen Sie die Kabelklemme.
2. Bemessen Sie das Ende der Anschlussleitung so, wie rechts abgebildet ist.
3. Stecken Sie das Ende der Anschlussleitung ganz in die Anschlussleiste hinein.
4. Befestigen Sie die Anschlussleitung mit einer Kabelklemme.
5. Befestigen Sie das Ende der Anschlussleitung mit einer Schraube.

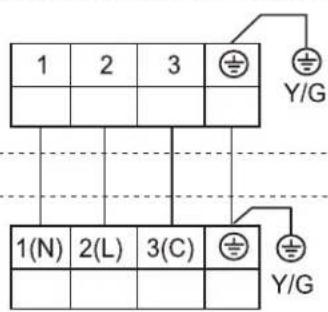

Anschlussleiste des Innengerats

WARNING:

(1) Verwenden Sie stets eine spezielle Abzweigleitung und installieren Sie eine Sondersteckdose, um die Klimaanlage im Zimmer mit Strom zu versorgen.
(2) Verwenden Sie einen Schutzschalter und eine Steckdose passend zur Kapazität der Klimaanlage im Zimmer.
(3) Der Schutzschalter muss in die stehende Verdraughtung integriert werden. Verwenden Sie stets einen Schutzschalter, der alle Pole der Verdraughtung abschalten kann und einen Isolierabstand von mindestens 3 mm zwischen den Kontakten der einzelnen Pole aufweist.
(4) Nehmen Sie die Verdrahtung den Vorgaben entsprechend vor, so dass die Klimaanlage im Zimmer safer und sachgemäß in Betrieb gesetzt werden kann.
(5) Installieren Sie einen Schutzschalter gemäß einschlagigen Gesetzen und Vorschriften und den Normen der Elektrizitätsgesellschaft.

VORSICHT:

(1) Die Kapazität der Stromquelle die Summe aus dem Strom der Klimaanlage im Zimmer und dem Strom anderer Elektrogeräte sein. Reicht die vertraglich vereinbarte Stromkapazität nicht aus,ändern Sie die vertraglich vereinbarte Kapazität.
(2) Ist die Spannung zu niedrig und die Klimaanlage lasst sich nur schwer starten, bitten Sie die Elektrizitätsgesellschaft um eine Erhöhung der Spannung.

MONTIEREN DER ABDECKPLATTE UND DER EINLASSÖFFNUNG

1. Montieren der Abdeckplatte (rechts)

(1) Schneiden Sie ein Rohrausgangsloch in die rechte Platte. Dies ist nur erforderlich, wenn das Rohr von der rechten Seite austritt. Sie brauchen kein Loch zu schneiden, wenn der Austritt oben oder rechts erfolgt.

(2) Setzen Sie die Abdeckplatte (rechts) auf und befestigen Sie sie mit Schrauben.

2. Montieren der Abdeckplatte (links)

Setzen Sie die Abdeckplatte (links) auf und befestigen Sie sie mit Schrauben.

(2) Stecken Sie die Scharniere unter an der Einlassöffnung in die LÖcher des Unterteils. Befestigen Sie dann die Arme an den drei Bereichen oben an der Einlassöffnung.

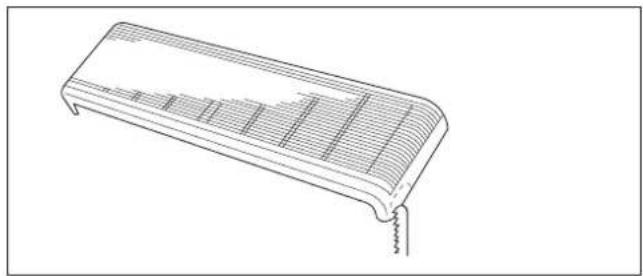

3. Befestigen Sie die Einlassöffnung.

(1) Schneiden Sie die rechte Seite der Einlassöffnung zu. Dies ist nur erforderlich, wenn das Rohr von der rechten Seite austritt.

Testlauf

Prüpfunkte

1. Innengerat

• Funktioniert jeder Taste der Fernbedienung normal?
• Leuchtet jeder Lampe normal?
• Lassen sich die Richtungsschlitze für den Luftstrom nicht richtig bedieren?
• Ist der Abfluss normal?

2. Außergerät

• Treten während des Betriebs unnormal Gerausche und Vibrationen auf?
• Stören die Gerausche, der Wind oder der Wasserabfluss des Geräts die Nachbarn?
  Gibt es ein Gasleck?

Kundenberatung

Erklaren Sie dem Kunden folgende Bedienschritte entsprechend der Bedienungsanleitung:

(1) Starten und Stoppen, Wechseln der Betriebsart, Temperatureinstellung, Timer, Luftstromschaltung und andere Vorgänge mit der Fernbedienung.
(2) Entfernung und Reinigung des Luftfilters sowie Verwendung der Luftungsschlitze.
(3) Geben Sie dem Kunden die Anleitung zur Bedieung und Installation.

Haier
