AC18CS1ERA - Climatisation HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split mural inverter
Marque	Haier
Modèle	AC18CS1ERA
Capacité de refroidissement approximative	5,28 kW (18 000 BTU/h)
Capacité de chauffage approximative	5,28 kW (18 000 BTU/h)
Réfrigérant	R410A
Potentiel de réchauffement global (GWP)	1975
Tension d'alimentation	230 V ~ 50 Hz
Phases	Monophasé
Modes de fonctionnement	Auto, Froid, Sec, Chauffage, Ventilation
Vitesses du ventilateur	Auto, Basse, Moyenne, Haute
Fonctions spéciales	Minuterie Marche/Arrêt, Veille, Puissance, Silencieux, Souffle d'air sain, Chauffage 10°C
Orientation du flux d'air	Haut/Bas (motorisé), Gauche/Droite (manuel)
Télécommande	Oui, sans fil, portée 7 m
Filtre à air	Lavable, nettoyage recommandé toutes les 2 semaines
Dégivrage automatique	Oui, contrôlé par micro-ordinateur
Protection redémarrage	Retard de 3 minutes
Hauteur d'installation intérieure minimale	2,5 m
Installation	Réservée à un professionnel qualifié
Mise à la terre	Obligatoire, ne pas connecter au gaz ou à l'eau
Disjoncteur dédié recommandé	Oui, avec distance d'isolement ≥ 3 mm
Raccordements frigorifiques	Tuyau liquide Ø 6,35 mm, tuyau gaz Ø 12,7 mm
Câble d'alimentation	Conducteurs en cuivre, certification locale requise
Normes de conformité	CE (73/23/CEE, 2006/95/CE, 89/336/CEE, 2004/108/CE), RoHS, DEEE

FOIRE AUX QUESTIONS - AC18CS1ERA HAIER

Comment nettoyer le filtre à air ?

Ouvrez la grille d'entrée d'air en tirant sur les deux côtés. Retirez les filtres vers le haut. Nettoyez-les à l'aspirateur ou à l'eau chaude avec un détergent doux. Séchez-les complètement à l'ombre avant de les remettre en place. Nettoyez toutes les deux semaines en utilisation normale.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez-les si nécessaire (2 piles R-03). Si l'affichage est faible ou absent, réinitialisez la télécommande avec un objet pointu (bouton RESET). Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le récepteur (distance max 7 m).

Pourquoi l'unité intérieure émet-elle un bruit d'eau qui coule ?

Ce bruit est normal. Il provient de la circulation du réfrigérant dans le système. Un craquement peut aussi se produire dû à la dilatation/contraction de l'enveloppe sous l'effet des variations de température.

Comment utiliser la fonction veille ?

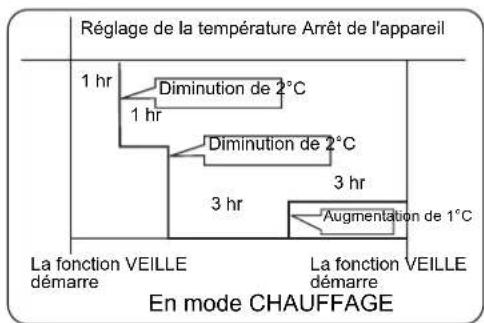

En mode Froid ou Sec : après 1 h, la température augmente de 1°C, puis encore de 1°C après 2 h, puis l'unité s'arrête après 6 h. En mode Chauffage : après 1 h, la température baisse de 2°C, puis encore de 2°C après 2 h, puis augmente de 1°C après 5 h, arrêt après 8 h. Activez via le bouton EXTRA puis CONFIRM.

Que signifie le clignotement des voyants sur l'unité intérieure ?

Les voyants DEL indiquent des codes de défaut. Par exemple, le voyant minuterie clignote un certain nombre de fois suivi du voyant fonctionnement. Le nombre correspond à un code d'erreur (ex : 1 = capteur Ta défaillant, 2 = capteur Tm défaillant, 4 = EEPROM défaillant, 7 = communication anormale, etc.). Consultez le manuel pour le diagnostic complet.

Puis-je installer le climatiseur moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié. Une installation incorrecte peut entraîner des fuites d'eau, une électrocution ou un incendie. L'appareil doit être correctement mis à la terre et branché sur un circuit dédié.

Quelle est la portée de la télécommande ?

La distance entre la télécommande et le récepteur ne doit pas dépasser 7 mètres sans obstacle. Les lampes fluorescentes ou téléphones sans fil peuvent perturber la réception ; rapprochez-vous si nécessaire.

Comment régler la minuterie ?

Appuyez sur le bouton MINUTERIE pour choisir minuterie marche (on) ou arrêt (off). Réglez l'heure avec les boutons +/- (0,5 h par pas les 12 premières heures, puis 1 h). Confirmez avec CONFIRM. Pour annuler, appuyez plusieurs fois sur MINUTERIE jusqu'à effacer l'affichage.

Que faire si l'unité ne chauffe pas bien ?

Vérifiez que le mode Chauffage est sélectionné et que la température de consigne est suffisante. Assurez-vous que le filtre à air n'est pas obstrué, que les volets sont en position basse (pour chauffage), et qu'aucune fenêtre ou porte n'est ouverte. Par grand froid, les performances peuvent diminuer.

Comment entretenir l'unité extérieure ?

L'unité extérieure ne nécessite pas d'entretien particulier de la part de l'utilisateur. Veillez à ce qu'elle ne soit pas obstruée par des débris ou de la neige. En cas de dégivrage, de l'eau ou de la vapeur peuvent s'en échapper, c'est normal. Toute réparation doit être confiée à un professionnel.

MODE D'EMPLOI AC18CS1ERA HAIER

Consignes de sécurité 4

Pièces et fonctions 4

Utilisation 6

Nettoyage et entretien 8

Conseils d'utilisation 8

Dépannage 9

Procedure d'installation 11

Test de fonctionnement 17

CONFORMITE DES MODELES À LA LÉGISLATION EUROPEENNE

CE

Tous les apparciels sont conformes aux directives Européennes suivantes :

• Directive basse tension 73/23/CEE
• Directive basse tension 2006/95/CE
  -Compatibilitéelectro-magnétique89/336/CEE
  -Compatibilitéelectro-magnétique2004/108/CE

ROHS

Les apparèils répondent aux exigences de la directive 2002/95/CEE du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS).

DEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

Votre climatiseur porte ce symbole. Ceci signifie que les produits electriques et electroniques ne doivent pas etre mis au rebut avec les déchets

domestiques non triés. Ne pas tenter de démonter le système par soi-même : le démontage du système de climatisation, le traitement du liquide réfrigérant, de l'huile et d'autres pieces doivent être effectuels par un installerur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récapération. S'assurer que le produit est éliminé de façon correcte permet d'aider à éviter des conséquences potentielles négatives sur l'environnement et la santé humaine. Merci de contacter l'insextat ou les autorités locales pour plus d'information. Les piles doivent être enlevées de la télécommande et faire l'objet d'une élimination séparée conformément à la législation locale et nationale.

INFORMATIONS IMPORTANTES CONCERNANT LE LIQUIDE RÉFRI-GERANT UTILISÉ

Cet apparéil contient des gaz à effet de serre fluores couverts par le protocole de Kyoto. Ne pas ventiler à l'air.

Type de réfrigérant: R410A

Valeur de GWP*: 1975

GWP = global warming potential - potentiel de rechauffement de la planete.

Merci de replir à l'encre indélébile;

1 La charge de réfrigerant usine de l'appareil
- 2 la quantité supplémentaire de réfrigérant chargée sur place et
- 1+2 charge totale de réfrigerant sur l'étiquette de charge de réfrigerant fournie avec le produit. L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur l'intérieur du couvercle de valeur d'arrêt).
A contient des gaz à effet de serre fluorés couverts par le proto-cole de Kyoto.
B charge de réfrigerant usine de l'appareil : voir sur la plaque signalétique de l'unité
C quantite supplémentaire de liquide refrigerant chargée sur place
D Charge totale de réfrigerant
E Unité extérieure
F cylindre réfrigérant et orifice d'admission de chargement

Mise au rebut de l'ancien climatiseur

Avant demettre un ancien climatiseur au rebut, lorsqu'il est hors d'usage, assurez-vous qu'il n'est plus en fonctionnement et qu'il ne represente aucun danger. Debranchez le climatiseur pour protegger les enfants.

Notez que les systèmes de climatisation contiennent du réfrigerant, qui nécessite une mise au rebut spécialisée. Les matériaux de valeur d'un climateur peuvent être recyclés. Contactez votre déchetterie locale pour connaître les modalités de mise au rebut d'un climatiseur usage, et contactez l'autorité locale compétente en la matière ou votre fournisseur en cas de question. Assurez-vous que la tuyauterie de votre climatiseur n'est pas endommagée avant le transport de l'appareil vers la déchetterie. Contribuez à la préreservation de l'environnement et à la limitation de la pollution en procédant à une mise au rebut appropriée.

Mise au rebut de l'emballage de votre nouveau climatiseur

Tous les matériaux d'emballage contenus dans le carton de votre nouveau climatiseur peuvent etre mis au rebut sans danger pour I'environnement.

La boîte en carton peut être déchirée ou coupée en morceaux plus petits, puis déposée dans un point de collecte des papiers usages. Le sac qui emballe les éléments est en polyéthylène. Les plaques en mousse de polyéthylène ne contiennent pas d'hydrocarbure fluoré chlorique.

Tous ces matériaux de valeur sont à déposer dans un centre de récapération des déchets. Ils peuvent être réutilisés après leur recyclage.

Consultez les autorités locales compétentes pour connaître le nom et l'adresse des centres de récapération des déchets et des papiers à proximé de votre domicile.

Consignes de sécurité et averissements

Avant de faire demarrer le climatiseur, veuillez dire attentivement les informations du mode d'emploi. Le mode d'emploi contient des observations importantes relatives à l'assemblage, au fonctionnement et à la maintenance du climatiseur.

Le fabricant n'est pas tenu responsable des dommages liés au non-respect des instructions suivantes.

• Les climatiseurs endommages ne doivent pas etre mis en marche. En cas de doute, consultez votre fournisseur.
• L'utilisation du climatiseur doit être parfaitement conforme aux instructions données par le mode d'emploi.
• L'installation est à effectuer par des professionnelnels. N'installez pas l'unité vous-même.
• À des fins de sécurité, le climatiseur doit être correctement mis à la terre, conformément aux specifications.
• N'oubliez pas de débrancher le climatiseur avant d'ouvrir la grille d'entrée d'air. Tenez fermement la fiche et tirez-la horizontallyment hors de la prise murale.

• Toutes les réparations électriques sont à effectuer par des électriciens qualifiés. Des réparations inadéquates peuvent représenter un grave danger pour l'utilisateur du climatiseur.

• N'endommagez aucune piece transportant du réfrigérant, en perçant ou en perforant les conduits du climatiseur avec un objet tranchant ou pointu, en écrasant ou en déformant un conduit, ou en enlevant les revêtements de surface. Si du réfrigérant gicle hors des conduits et atteint vos yeux, vous risquez de graves blessures oculaires.

• N'obstruez pas la grille de ventilation du climatiseur, ne la recouvre pas. Ne mettez pas vos doigts ou tout autre object dans les orifices d'entrée/de sortie ni dans le volet de positionnement.
• Ne pas laisser d'enfant jouer avec le climatisationur. Ne jamais laisser un enfant s'asseoir sur l'appareil extérieur. Lorsque l'unité interieure est mise en marche, la carte à circuits imprimés va tester le moteur. Le moteur du ventilateur va alors semettre en route. Il faut donc patienter quelques secondes.
• En mode de refroidissement, les volets se mettent automatique dans une position fixe pour éviter toute condensation.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) représentant un handicap physique, sensoriel ou mental, par des personnes sans experience ou sans connaissance, sauf si celles-ci sont supervises ou si elles ont été instruées sur l'utilisation de l' apparéil par une personne responsable de leur sécurité.
• Il doit être voir à ce que des enfants ne jouent pas avec l'appareil.

Specifications

Le circuit de réfrigeration est étanche. La méthode de connexion et de déconnexion omnipolaire est à appliquer pour l'alimentation électrique. Ceci est valable pour tous les modèles représentés dans ce manuel. Ce type de déconnexion doit être incorpore au câblage fixe.

refroi-disse-ment	Température interieu-re	max. DB/WBmin. DB/WB	32/23°C18/14°C
	Température extérieure	max. DB/WBmin. DB/WB	46/24°C18°C
Chauf-fage	Température interieu-re	max. DB/WBmin. DB/WB	27°C15°C
	Température extérieure	max. DB/WBmin. DB/WB	24/18°C-15°C

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un de ses agents d'entretien ou une personne qualifiée. Si le fusible de la carte PC a grillé, remplacez-le avec un fusible de type T.3.15A/250VCA.

La méthode de câblage doit être conforme aux normes locales de câblage.

Les piles usagées doivent être mises au rebut de façon appropriée.

La hauteur d'installation de l'unité interieure doit être d'au moins 2,5 m.

Le disjoncteur et l'interrupteur d'alimentation doivent etre installés de façon à etre facilement a portée de main de l'utilisateur.

AVERTISSEMENT!

• Si le cordon d'alimentation de ce climatiseur est endommagé, il doit être remplaceé uniquement par le fabricant ou par un technicien/agree.
• N'utilise que des conducteurs en cuivre. Tous les cables doivent disposer d'une certification d'authentification locale.
  Procurez-vous le cable d'alimentation et les cables de connexion.
  Si le fusible de la carte PC a grille, remplacez-le avec un fusible de type T3.15A/250VCA.

DANGER!

• Ne tentez pas d'installer ce climatiseur vous-même.
• Cette unité ne contient aucune piece que l'utilisateur peut entretenir lui-même. Faites systématiquement appel à du personnel/agree en cas de réparation.
• En cas de déplacement, consultez du personnel/agree pour le débranchement et la réinstallation de l'unité.
• Ne vous rafraîchissez pas de façon excessive en restant trop longtemps dans le flux d'air froid.
• N'insérez pas vos doigsnts ou tout autre objet dans l'orifice de sortie ou dans les grilles d'entrée d'air.
• Ne pas démarrer ou arrêté le fonctionnement du climatiseur en branchant ou en débranchant le cordon d'alimentation.
• Prendre soit de ne pas endommager le cordon électrique.
• En cas de dysfonctionnement (odeur de brûlé, etc.), stoppez immédiate ment le fonctionnement de l'appareil, actionnez le disjoncteur du circuit et consultez du personnel/agree.

AVERTISSEMENT!

• Garantissez une ventilation régulière pendant l'utilisation de l'appareil.
• Ne dirigez pas le flux d'air directement vers les cheminées ou d'autres apparèils de chauffage.
• Ne placez pas d'objets sur le climatisationur. Ne grimpez pas sur l'appareil.
• Ne suspendez aucun objet à l'unité interieure.
• Ne placez pas de vases ou tout autre recipient contenant de I'eau sur le climatiseur.
  N'exposez pas le climatiseur directement a I'eau.
• Ne faites pas fonctionner le climatiseur avec vos mains mouillées.
• Ne tirez pas sur le cordon d'alimentation.
• Débranche la source d'alimentation lorsque vous n'utilise pas l'appareil pendant une longue durée.
• Verifiez l'absence de dommage au niveau du support d'installation.
• Ne placez pas d'animaux ou de plantes sur le chemin direct du flux d'air.
• Ne buvez pas l'eau de vidange du climatiseur.
• N'utilisez pas l'appareil pour le stockage d'aliments, de plantes ou d'animaux, comme équipement de précision ou pour des ouvrages d'art.
• N'appliquez pas de pression lourde sur les ailettes du radiateur.
• Ne faites fonctionner l'appareil qu'avez les filtres à air installés.
• Ne bloquez pas la grille d'entrée d'air et l'orifice de sortie. Ne les couvrez pas.
  Assurez-vous que tout équipementlectronique se trouve a au moins un metre de l'unité interieure ou de l'unité extérieur.
• Evitez d'installer le climatisationur à proximé d'une cheminée ou de tout autre apparéil de chauffage.
• Au moment de l'installation de l'unité interieure et de l'unité extérieure, prenez les précautions nécessaires pour en empêcher l'accès aux enfants.
  N'utilise pas de gaz inflammables a proximate du climatiseur

Pièces et fonctions

(1) Panneau de commande de fonctionnement
(2) Sélecteur d'urgence
(3) Récepteur du signal de la télécommande
(4)Voyant d'alimentation (Rouge)
(5)Voyant de fonctionnement (Vert)
(6)Voyant du minuteur (Jaune)
(7)Voyant de fonctionnement du compresseur (Vert)
(8)Grille d'entree d'air
(9) Filtre à air
(10) Volets de direction de l'air HAUT/BAS
(11) Volets de direction de l'air DROITE/GAUCHE (derrière les volets HAUT/BAS)

Remarque: Pour l'unité à commande filaire, le statut de l'appareil doit être vérifié par un contrôleur cable, et non par le récepteur de la télécommande. Si vous paramétrrez la fonction MINUTERIE, levoyant TIMER (minuterie) de la télécommande ne sera pas allumé.

Télécommande

Installation des piles

1 Enlevez le couvercle du compartment à piles ;
2 Placez les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre);

3 Veillez à bien respecter les polari- tés " + "/"- lorsque vous mettez les piles ;
4 Installez les piles, puis replacez le couvercle.

Remarque :

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 metres, sans obstacle.
• Si une lampe fluorescente de type allumage électronique, une lampe fluorescente à permutation ou un téléphone sans fil est installé dans la piece, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité interieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Veuillez replacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis remettez-les en place après quelques minutes.

Astuce :

En cas de non utilise durant une longue période,steroler les piles. Si quelque chose reste affiché après le retrait des piles, appuyer simplement sur la touche de réinitialisation.

1. Affichage Mode

Mode de fonctionnement	AUTO	RE-FROI-DISSE-MENT	SEC	CHAUF-FAGE	VEN-TILA-TION
Télécommande

1. Affichage d'envoi de signal
2. Affichage POSITION
3. Affichege VITESSE DE VENTILATION

1. Affichage VERROUILAGE
2. Affichage MINUTERIE ARRET Affichage MINUTERIE MARCHE
3. Affichage TEMP
4. Affichage des fonctions supplémentaires

Mode de fonctionnement	SILENCE	VEILLE	Chauffage électric qu'aidé	SANTÉ	ALIMENTATION
Télécommande	#	#	#	#	#

Le chauffage électrique n'est pas disponible.

1. Bouton SILENCE

2. Bouton CHAUFFAGE

3. Bouton REFROIDISSEMENT
4. Bouton AUTO
5. Bouton VENTILATION
6. Bouton MINUTERIE
7. Bouton SANTÉ

(Ce modèle ne dispose pas de cette fonction.)

1. Bouton VERROUILAGE

Utilisé pour verrouiller les boutons et l'affichage LCD.

1. Bouton VOYANT

(Ce modèle ne dispose pas de cette fonction.)

Contrôle l'allumage et l'extinction des diodes du panneau d'affiche interieur.

1. Bouton MARCHE/ARRET ALIMENTATION
2. Bouton SEC
3. Bouton TEMP
4. Bouton POSITION
5. Bouton HEURE
6. Bouton FONCTION EXTRA

Fonction: fonction uniquement ventilateur, fonction envoi du fouffle d'air santé vers le haut et vers le bas, rafraîchir l'air (fonction réservée) Conversion Fahrenheit Celsius

Fonction réglage de la puissance Fonction orientation gauche et droite, fonction chauffage 10^

1. Bouton ANNULER/CONFIRMER

Fonction: Activez et désactivez la minuterie et autres fonctions supplémentaires.
25. Bouton REINITIALISER
Si le fonctionnement de la télécommande devient anormal, utilisez un objet pointu pour appuyer sur ce bouton afin de réinitialiser la télécommande.

Opération de base

1. Demarrage de l'unité
   Appuyez sur MARCHE/ARRÉT sur la télécommande, l'unité démarre.
2. Sélectionner le mode d'utilisation.

Bouton REFROIDISSEMENT : mode Refroidissement
Bouton CHAUFFAGE : Mode Chauffage
Bouton SEC : Mode Déshumidification
3. Choisissez le réglage de la température

Appuyez sur le bouton TEMP+ / TEMP-

TEMP+ À chaque pression du bouton, le paramètre de température augmente de 1^ ; appuyez sur le bouton sans le relâcher pour augmenterrapidement cette valeur.

TEMP-À chaque pression du bouton, le parametre de température diminue de 1^ ; appuyez sur le bouton sans le relâcher pour diminuerrapidement cette valeur.

Selectionner la température désirée.

1. Sélection de la vitesse de ventilation

Appuyez sur le bouton VENTILATEUR. À chaque pression, la vitesse du ventilateur change de la façon suivante :

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque la VENTILATION est regle sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la temperature de la piece.

Mode de fonctionnement :	Télécom-mande	Remarque
AUTO		Dans le mode de fonctionnement automatique, le climatiseur séLECTIONne automatiquement le fonctionnement Froid ou Chaud en fonction de la température de la pièce. Lorsque le VENTILATEUR est paramétré sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
REFROIDISSE-MENT
SEC		En mode SEC, lorsque la température de la pièce est inférieure de +2°C à la température de réglage, l'appareil fonctionné de façon intermittente à vitesse LENTE,quel que soit le réglage de VENTILATION.
CHAUFFAGE		En mode CHAUFFAGE, l'air chaud souffle pendant une courte période de temps en raison de la fonction de prévention du tirage de froid. Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
VENTILATION		En mode de fonctionnement VENTILATION, l'appareil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUF-FAGE, mais fonctionnera seulement en mode VENTILATION ; AUTO n'est pas disponible lorsque le mode VENTILATION est sélectionné. Et le réglage température est déACTIVE.En mode VENTILATION, le fonctionnement veille n'est pas disponible.

Fonction veille

Appuyez sur le bouton acceder aux options supplémentaire, lorsque vous faites basculer l'écran sur clignote. Puis appuyez sur CONFIRM pour acceder à la fonction veille.

Mode de fonctionnement :

1. En mode FROID, SEC

1 heures après le démarriage du mode VEILLE, la température monte de 1^ par rapport au réglage de la température. Àpres encore 1 heures, la température monte encore d' 1^ . L'unité va continuer à fonctionner pendant 6 heures, puis s'arrête. La température est plus élevé que le réglage temps. Àsini la température de la pièce ne sera pas trop BASSE pendant votre sommeil.

1. En mode CHAUFFAGE

1 heures après le démarriage du mode VEILLE, la température descend de 2^ par rapport au réglage de la température. Àpres encore 1 heures, la température descend encore de 2^ . Àpres encore 3 heures, la température monte d'un 1^ . L'unité va continuer à fonctionner pendant 3 heures, puis s'arrête. La température est plus BASSE que le réglage temps. Àsini la température de la pièce ne sera pas trop élevé pendant cette sommeil.

1. En mode AUTO

L'appareil fonctionne dans le mode de veille correspondant adapté au mode de fonctionnement sélectionné automatiquement.

1. En mode VENTILATION

Pas de fonction de VEILLE.

1. Paramètre le changement de vitesse de ventilation durant le sommeil. Si la vitesse de ventilation est élevée ou moyenne au moment de se coucher, régler afin de réduire la vitesse de ventilation pendant le sommeil. Si l'appareil est déjà reglé sur une ventilationasse, ne rien changer.

Remarque

Lorsque la fonction MINUTERIE est activée, la fonction de veille ne peut pas etre activée. Une fois la fonction de veille activée, si l'utilisateur reinitiaise la fonction MINUTERIE, la fonction de veille est desactivée et l'appareil revient a I'etat de minutage.

■ Fonctionnement PUISSANCE/SILENCIEUX.

(1) Fonctionnement PUISSANCE

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction.

Appuyez sur le bouton EXTRA pour acceder aux options supplémentaires, lorsque vous faites basculer l'écran sur clignote, puis appuyez sur CONTRIM pour acceder à la fonction puissance. Pour désactiver cette fonction, veuillez acceder à nouveau aux options supplémentaires pour annuler la fonction puissance.

(2) Fonctionnement SILENCIEUX

Utilisez cette fonction lorsque vous avez besoin de silence pour dire ou vous reposer. Appuyez sur le bouton SILENCIEUX, la télécommande affiche, puis activez la fonction silencieux. Appuyez de nouveau sur ce bouton SILENCIEUX pour désactiver la fonction silencieux.

Remarque :

En fonctionnement PUISSANCE, en mode de REFROIDISSEMENT ou CHAUFFAGE rapide, la pierce presentaTE une distribution de température non-homogène. Une longue période de fonctionnement SILENCIEUX produit un effet ni trop froid ni trop chaud.

(3) Fonction CHAUFFAGE 10^

Fonction CHAUFFAGE 10^ : En mode chauffage, le réglage de la température est de 10^ .

Appuyez sur le bouton EXTRA acceder aux options supplémentaires, lorsque vous faites basculer l'écran, 10^ clignote, puis appuyez sur CONFIRM pour acceder à la fonction CHAUFFAGE 10^ .

REMARQUE:

le réglage de la température est fixe. Si vous appuyez sur le bouton

"TEMP+" ou "TEMP-," la fonction CHAUFFAGE 10^ est annulée.

■ Réglage de l'orientation du souffle d'air

1. Affichage du statut du flux d'air

REFROIDISSEMENT/SEC :

CHAUFFAGE :

2. Réglage du flux d'air gauche et droit

(Ce modèle ne dispose pas de cette fonction.)

Appuyez sur le bouton EXTRA FUNCTION pour selectionner la fonction auxiliaire, I'ecran LCD affiche en boucle, appuyez sur CANDOR confirmer. Saisissez le reglage du flux d'air gauche et droit. Appuyez sur le bouton

POSITION pour ajuster l'angle du flux d'air.

Remarque : les deux positions n'ont aucun effet.

Utilisation de la minuterie Marche/ Arrêt.

1 Une fois l'appareil demarré, Sélectionner le mode de fonctionnement désiré :
2. Appuyer sur le bouton MINUTERIE pour changer le mode de MINUTERIE. À chaque pression du bouton, l'affichage change de la façon suivante

: Telecommande :

Selectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRÊT ou MINUTERIE MARCHE-ARRÊT). " on " ou " off " clignote.

1. Appuyez sur le bouton / pour régler l'heure.

A chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heures pour les 12 premiers heures, puis d'1 heures.
A chaque fois que vous appuyez sur le bouton, le réglage de l'heure diminue de 0,5 heures pour les 12 premiers heures, puis d'1 heures. Le réglage peut se faire sur 24 heures.

1. Confirmer le réglage de l'heure

Après avoir reglé l'heure, appuyez sur le bouton (CONFIRM) et confirmez l'heure. Le bouton MARCHÉ ou ARRÊT s'arrête alors de clignoter.

1. Annuler le réglage de l'heure

Appuyez plusieurs fois sur le bouton minuterie jusqu'à ce que l'affichage de l'heure soit effacé.

Astuces :

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

Selon les heures de MINUTERIE MARCHE ou MINUTERIE ARRET, Marche-Arrêt ou Arrêt-Marche se produit.

■ Fonction Souffle d'air sain

1. Appuyez sur pour demarrer
   Réglage des conditions de travail combustibles.
2. Activation de la fonction souffle d'air sain
   Appuyez sur le bouton EXTRA pour entrer des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront sur l'une des trois positions suivantes. Choisissez la position voulue, puis appuyez sur le bouton CONFIRM pour confirmer.

1. Annulation de la fonction souffle d'air sané

Appuyez sur le bouton EXTRA pour saisser des options supplémentaires.

Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront à nouveau sur l'une des trois positions. Appuyez ensuite sur le bouton CONFIRM CANCEL pour annuler.

Remarque: Ne dirigez pas directement les volets à la main. Sinon, la grille ne pourrait pas fonctionnement correctement. Si la grille ne ne fonctionne pas correctement, à l'aide de la commande, arrêtez une minute puis redémarrez. Remarque:

1. Lorsque vous avez activé la fonction souffle d'air sain, la position de la grille est fixe.
2. Pour le chiffage, mistroux vaut selectionner le mode
3. Pour le refroidissement, mistroux vaut selectionner le mode
4. En modes refroidissement et sec, l'utilisation du climatiseur pendant une durée prolongée alors que l'air est humide provoque la formation de gouttes d'eau au niveau de la grille.

AVERTISSEMENT:

• Avant de nettoyer le climatiseur, assurez-vous de l'avoir mis hors tension et d'avoir débranché le cordon d'alimentation.
  Assurez-vous que la grille d'entrée d'air est bien installée.
  Lorsque you retirez et repositionnez les filtres a air, assurez-vous de ne pas toucher I'echangeur thermique. Risque de blessure.

Nettoyage du filtré à air

1. Ouvrez la grille d'entrée d'air

Tirez sur les deux cots et au centre de la grille d'entrée d'air.

2. Tirez les filtres à air vers le haut pour les retirer

Poussez les poignées des filtres à air dans le sens indiqué sur l'illustration, et sortez les filtres à air.

3.Nettoyage des filtres a air

Enlevez la poussière des filtres à air en utilisant l'aspirateur, ou en les lavant. ÀpRES le lavage, laissez soigneusement secher les filtres à air dans un endroit à l'abri du soleil.

4. Remise en place des filtres à air sur la grille d'entrée

(1) Les filtres se placent sur le côte interieur de la grille d'entrée (Figure 1).
(2) Les bords inférieurs des filtres à air se positionnent dans les supports à filtres. (Figure 1)
(3) Poussez les filtres à air vers le bas jusqu'à ce que leurs bords supérieurs rentrent sous les projections, en haut de la grille d'entrée. (Figure 2)

5. Fermez la grille d'entree

Poussez sur les deux cots et au centre de la grille d'entrée d'air.

• La poussiere peut etre retiree du filtre a air en utilisant un aspirateur, ou en lavant le filtre a I'eau chaude avec un detergent doux. Si you lavez le filtre, assurez-vous de le laisser complètement secher a I'ombre, avant de le remetre en place.
  Si de la saleté s'accumule sur le filtre a air, le flux d'air se réduit, l'efficacité de l'appareil est réduite et son fonctionnement plus bruyant.
• En utilise nationale, les filtres à air sont à nettoyer toutes les deux semaines.

Conseils d'utilisation

Les instructions relatives au chauffage ne sont applicables qu'aux unités type "CHAUFFAGE ET REFROIDISSEMENT"

Performances relatives au chauffage

• Ce climatiseur fonctionne selon le principe de la pompe à chaleur. Il absorbe la chaleur de l'air extérieur, la transfère puis chauffe l'intérieur. Résultat, les performances de fonctionnement sont réduites si la température de l'air extérieur chute. Si les performances de chauffage produites vous semble insuffisantes, nous vous recommandons d'utiliser ce climatiseur conjointement à un autre type d'appareil de chauffage.
• Les climatiseurs à pompe à chaleur chauffent toute votre piece en y faisant circuler l'air. Une certaine durée est donc nécessaire après le premier démarrage du climatiseur pour chauffer la piece.

Dégivrage automatique contrôle par un micro-ordonateur

Lorsque you utilisez le mode Chauffage et que la tempereut de l'air exterieure est faible et I'humidite elevee, du givre peut se former sur I'unite exterieure, ce qui reduit les performances de fonctionnement.
- Pour évider de réduire les performances, cette unité est équipée d'une fonction de dégivrage automatique contrôle par un micro-ordinateur. En cas de formation de givre, le climatiseur va automatiquement s'arrête et le circuit de dégivrage se met brivement en marche (pendant environ 7 à 15 minutes).

Ce qui suit n'est pas à considérer comme des problèmes

Le bruit que fait l'eau qui coule n'est pas un problème.	En cours de fonctionnement, ou au moment de l'arrêt, un bruissement ou un gar-gouillagement peut se faire entendre. Ce bruit est produit par la circulation du liquide réfrigérant dans le système.
Une bruit de craquement se fait entendre. En cours	de fonctionnement, un bruit de craquement peut se faire entendre. Ce bruit est produit par la dilatation ou le rétrécissement de l'enveloppe suite aux modifications de température.
Génération d'odeurs.	Ceci se produit parce que le système fait circuler les odeurs de l'air interieur telles que les odeurs de tabac ou de peinture des meubles.
En cours de fonctionnement, de la fumée ou de la vapeur blanche sort de l'unité intérieure.	Ce phénomène s'observe lorsque l'unité fonctionne dans des lieux comme un restaurant, etc., où il existe de la fumée d'huile comestible dense.
En refroidissement, l'appareil passée en fonction-nement soufflierie.	Pour éviter l'accumulation de gel sur l'échangeur thermique interieur, l'unité va pas-ser en fonctionnement soufflerie pendant une certaine durée, puis va repreneure en fonctionnement refroidissement.
L'unité ne redémarré pas après un arrêt. Ne va-t-il plus redémarrer ?	Lorsque le bouton MARCHE/ARRÊT est sur MARCHE, l'unité ne va pas reprendre le refroidissement, le séchage ou lechauffage dans les 3 minutes qui suivent sont arrêt, en raison de son circuit de protection 3-minutes. Veuillez patienter 3 minutes
La puissance de l'air de sortie et le régime du ventilateur ne peuvent pas être modifiées en mode sec.	En fonctionnement sec, l'unité va réduire le régime du ventilateur peu à peu et automatiquement si la température de la pièce est trop BASSE.
En fonctionnement chauffage, l'eau ou la vapeur sont expulsées de l'unité extérieure.	Ceci se produit lorsque du gel s'est accumulé sur l'unité extérieur et qu'il est éliminé (en cours du dégivrage).
En fonctionnement chauffage, le ventilateur interieur ne s'arrêt pas même lorsque l'unité est stoppée.	Une fois l'unité stoppée, le ventilateur interieur continue à fonctionner jusqu'à ce que l'unité intérieure se refroidisse.

Avant de demander un contrôle, commencez par contrcler les points suivants sur voire apparieil.

Le climatiseur ne se met pas en route.
L'interrupteur d'alimentation est-il sur marche? L'interrupteur d'alimentation n'est pas sur MARCHE.	La fourniture d'électricité de votre ville est-elle normale? Panne d'électricité?	Le disjoncteur pour fuite de courant est-il activé? Ceci est très dangereux. Veuillez dé-brancher immédiatement l'alimentation électrique, et contactez votre fournisseur.
Refroidissement ou chauffage faible
Les commandes de fonctionnement sont-elles régles de façon adé-que, comme spécifique? Temp. adé-que	Le filtrtre à air est-il trop sale?	Un obstacle se trouve-t-il devant l'entrée ou devant la grille de sortie d'air?
Les volets horizontally sont-ils en position vers le haut (en mode chauffage)?	Y a-t-il des portes ou des fenêtres ouvertes?	D

Mauvais refroidissement

La pièce est-elle soumise à la lumière directe du soleil ?

Existe-t-il une source de chaleur inhabituelle dans la pierce?

La piece contient-elle trop de personnes?

De l'air froid est souffle (en mode chauffage). Le climatiseur en mode chauffage est-il en veille ?

Si vous unité ne fonctionne toujours pas correctement après avoir vérifié les points précédents, ou que d'autres problèmes sont observés, veuillez stopper immidiatement l'appareil et contactez votre fournisseur.

• Les fusibles ou les disjoncteurs ont sauté.
• De l'eau sort en fonctionnement refroidissement/sec.
• Le fonctionnement est anormal, ou on entend un bruit.

En cas de defaillance, le ventilateur de l'unité interieur s'arrête.

En cas de defaillance interieure, seul le voyant DEL de fonctionnement du recepteur à distance s'allume,

En cas de defaillance, levoyant DEL du minuteur et celui de fonctionnement s/allument. Le voyant DEL du minuteur du recepteur à distance concerne l'emplacement dix, et le voyant DEL de fonctionnement concerne l'emplacement un. Le voyant DEL du minuteur va commencer par clignoter. Deux secondes plus tard, le voyant DEL de fonctionnement se met également à clignoter. Puis, quatre secondes plus tard, les voyageurs se remettent à clignoter à tour de role. Le nombre de clignotement des voyageants correspond à une defaillance extérieure +20. Par exemple, si le code de defaillance extérieure est 2, l'unité interieure indique 22. Le voyant DEL du minuteur commence donc à clignoter deux fois, puis le voyant DEL de fonctionnement clignote deux fois. Mais si levoyant de defaillance extérieure clignote 20, l'unité interieure va clignoter 42. Il s'agit d'un cas spécial.

Ta: capteur de la température ambiente

Tm : capteur de la température de la bobine

Dépannage	CODE DE DÉFAILLANCE (nombre de clignotement duvoyant DEL de fonctionnement du tableau de réception interieur)	RAISONS POSSIBLES
Température Ta défaillante 1		Capeur déconnecté, ou cassé, ou en mauvaise position, ou court-circuit
Température Tm défaillante 2		Capeur déconnecté, ou cassé, ou en mauvaise position, ou court-circuit
EEPROM défaillant au niveau de la carte à circuits imprimés de l'unité interieure	4	Carte à circuits imprimés de l'unité interieure défaillante
Communication anormale entre l'unité interieure et l'unité extérieure	7	Mauvaise connexion, ou câbles déconnectés, au mauvais réglage de l'adresse de l'unité interieure, ou alimentation électrique défaillante ou carte à circuits imprimés défaillante
Communication anormale entre le contrôleleur cablei interieur et la carte à circuits imprimés de l'unité interieure	8	Mauvaise connexion, ou contrôleur cable déconnecté/carte à circuits imprimés défaillante
Système de vidange anormal 12		Moteur de la pompé déconnecté, ou en mauvaise position, ou automate à flotteur en panne/ ou automate à flotteur déconnecté/ou en mauvaise position
Fonctionnement du mode anormal à l'intérieur	16	Différé du mode d'unité à l'estérieur

Pour la panne à l'extérieur mentionné dans le tableau de panne à l'intérieur, veuillez vous référer à la liste des codes de panne à l'extérieur.

Procedure d'installation

Veuillez faire appel au fournisseur ou à un spécialiste pour l'installation. Ne tentez jamais dinstaller l'appareil vous-même. ÀpRES l'installation, assurez-vous des conditions suivantes.

AVERTISSEMENT!

• Veuillez faire appel au fournisseur pour installer le climatisationur.

Une mauvaise installation peut entraîner des fuites d'eau, une électrocution et un incendie.

AVERTISSEMENT:

• Le climatiseur ne peut pas s'installer dans un environnement en cas de présence de gaz inflammables. Ces gaz à proximite du climatiseur peuvent entrainer un incendie.

• Disjoncteur de fuite d'électricité installé.

Une électrocution est un risque féquent si un disjoncteur n'est pas insalné.

• Branchement du cable de mise à la terre.

Le cable de mise à la terre ne doit pas être connecté au tuyau de gaz, au tuyau d'eau, au paratonnerre ou à la ligne téléphonique. Une mauvaise mise à la terre peut entraîner une electrocution.

• Utilisez de façon adequate le conduit de sortie pour assurer un refoulement efficace.
  Un mauvais usage du conduit peut entraîner une fuite d'eau. Câblage Mise à la terre Le climatiseur doit être équipé d'un cable d'alimentation spécial.
• Emplacement
• Le climatiseur doit être place dans une zone bien ventilée et facilement accessible.
  Le climatiseur ne doit pas etre place dans les zones suivantes:

(1) Endroits où se trouvent des huiles de machine et d'autres vapeurs d'huile.
(2) En bord de mer avec une atmophère hautement chargée de sel.
(3) À proximé d'une source d'eau chaude à contenu élevé de gaz sulfu reux.
(4) Dans une zone subissant de fréquentes fluctuations de tension, par exemple une usine etc.
(5) Dans des vehicules ou des bateaux.
(6) Dans une cuisine représentant des vapeurs d'huile ou de l'humidité en grande quantité.
(7) A proximé d'une machine émettant des ondes electromagnétiques.
(8) Dans des endroits presentant des vapeurs acides, alcalines.

• Choisissez les emplacements suivants:

(1) Capable de supporter le poids du climatiseur, sans en augmenter le bruit et les vibrations en fonctionnement.
(2) Les vapeurs chaudes de la sortie de l'unité extérieure et le bruit de fonctionnement ne doivent pas déranger le voisinage.
(3) Aucun obstacle ne se fouve autour de la sortie de l'unité extérieure.

• Les postes de télévision, de radio, les apparciels acoustiques etc. doivent tracer au moins 1 mètre de l'unité interieure, de l'unité extérieure, du cable d'alimentation, du cable de connexion et des tuyaux. D'autres images peuvent sinon s'en tracer perturbées ou les perturbations peuvent engendérer des bruits.
• Prendre les mesures qui s'imposent contre les fortes chutes de neige.

PIECES D'INSTALLATION

Les pieces d'installation suivantes sont des pieces en option. Utilisez-les lorsque cela s'avere nécessaire.

Pièces en option

Ruban adhésiF Tuyau de vidange
Selle (L.S) avec vis Cache trou de tuyauterie
Matériau d'iso1ation thermique Attache-câble en plastique
Mastic

CHOIX DE LA POSITION DE MONTAGE

Choisissez la position de montage avec le client, ennant en considération les points suivants :

(1) Installez l'unité interieur de niveau, sur un mur, un sol, un plafond résistant, non soumis aux vibrations.
(2) Les orifices d'entrée et de sortie ne doivent pas etre obstrues. L'air doit pouvoir etre souffle dans toute la piece.
(3) Installez l'unité à proximé d'une prise électrique, ou d'un circuit auxiliaire exclusif.
(4) N'installez pas l'unité à un endroit directement exposé au soleil.
(5) Installez l'unité à un endroit où il est facile de connecter l'unité extérieur.
(6) Installez l'unité à un endroit où il est facile d'installé le tuyau de vidange.
(7) Prenez en considération les interventions d'entretien, etc. et laissez libres les espaces illustrés dans la figure ci-dessous. L'emplacement devra également permettre le retrait du filtré.

AVERTISSEMENT:

Installez les apparèils à un endroit capable de supporter le poids des unités interieure et extérieure. Choisissez un emplacement sur de façon à ce que les unités ne pulsSENT ni basculer ni tomber.

AVERTISSEMENT:

(1) N'installez pas les appareils à un endroit qui présente un risque de fuite de gaz combustible.
(2) N'installez pas les apparèils à proximé de sources de chaleur.
(3) Si des enfants de moins de 10 ans sont susceptibles d'approcher l'unité, prenez les mesures de prévention nécessaires pour qu'ils ne puissant pas atteindre l'appareil.

PREPARATION DE L'INSTALLATION DE L'UNITE INTÉRIEURE

Retirez la grille d'entrée

Ouvrez la grille d'entrée et retirez les trois, quatre ou six vis.

Remarque :

L'unité principale peut être cablee avant l'installation de l'unité interieure.

Choisissez l'ordre d'installation le plus approprié.

1. Perçage pour les conduits

Choisissez les conduits et les sens de vidange. Le conduit et le tuyau de vidange peuvent se faire dans trois sens, comme l'indique la Figure 1.

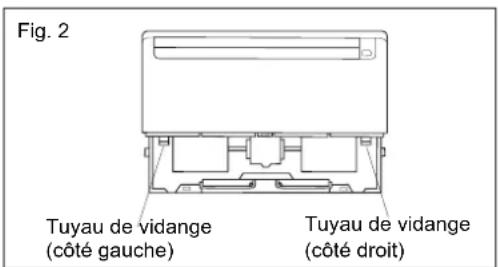

Le tuyau de vidange peut se connecter du côté gauche ou droit. (Fig.2)

Lorsque les sens sont choisis, percez un trou de 7 cm de diamètre dans le mur. Le trou doit s'effectuer vers le bas et vers l'extérieur pour garantir la régularité du flux de l'eau. Lorsque le tuyau conduit à l'arrière, percez un trou à l'emplacement indiqué sur la Figure 3.

Lorsqu'il s'agit d'une installation murale, installez le support mural des accessoires à l'emplacement illustré sur la Figure 4. Installez ensuite l'ensemble sur le support.

2. Installation du tuyau de vidange

Choisissez l'emplacement du tuyau de vidange, du côte gauche ou droit (Figure 2). Insérez le tuyau de vidange dans le bac de vidange, puis fixez-le avec une attache en nylon (Figure 5).

Enroulez l'isolant (tuyau de vidange) autour du raccord du tuyau de vidange. (Fig.6)

Procedure d'installation

Assurez-vous d'orienter correctement le tuyau de vidange. Son niveau doit être inférieur à son racord avec l'unité interieure. (Fig.7)

Fig. 7
OK NON NON

Placez le tuyau de vidange à un niveau inférieure à cette portion.

ON X

Tuyau de vidange

X

A AVENTISSEMENT :

Le positionnement du (:oté tuyau de vidange de l'unité ne doit pas etre trop haut. La hauteur A doit etre inférieure a 5 mm (Fig. 8).

Fig. 8

u de vida

B. INSTALLATION AU PLAFOND

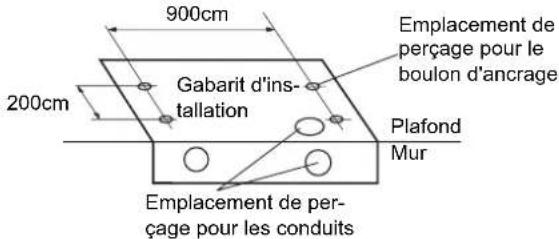

En utilisant le gabarit d'installation, percez des trous pour les conduits et les boulons d'ancrage.(Fig.9)

Fig.9

1. Perçage pour les conduits

Choisissez les conduits et les sens de vidange. (Fig. 10)

Fig. 10

AVERTISSEMENT :

Installez le tuyau de vidange à l'arrière. Il ne doit pas être installé sur le dessus ou du côte droit.

Lorsque les sens sont choisis, percez un trou de 80 mm et de 50 mm ou 150 mm de diamètre dans le mur. Le trou doit s'effectuer vers le bas et vers l'extérieur pour garantir la régularité du flux de l'eau. (Fig.11)

Fig. 11

2. Perçage des trouss pour les boulons d'ancrage et installation des boulons d'ancrage

Utilisez une perceuse à béton. Perceze quatre trous de 12,7 mm de diamètre. (Fig.12)

Fig. 12

Insérez les boulons d'ancrage dans les trouss percés.

Enoncez complètement les chevilles dans les boulons d'ancrage, avec un marteau. (Fig.13)

Fig. 13

3. Installation des supports

Installez les supports avec des écrous, des rondelles et des rondelles de dessort. (Fig. 14)

4. Installation de l'unité interieure

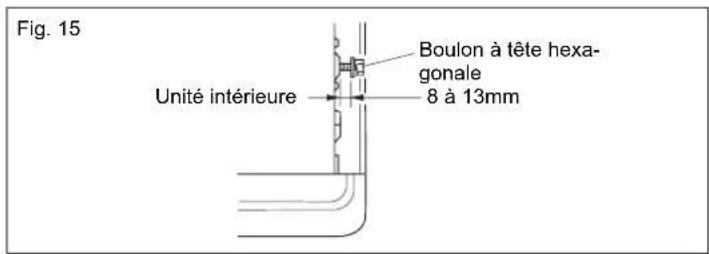

Repositionné les boulons à tête hexagonale, comme illustré sur la Figure 15.

Placez l'unité intérieure sur les supports. (Fig. 16) Serez maintainant les boulons à tête hexagonale des deux côtes.

5. Installation du tuyau de vidange

Choisissez l'emplacement du tuyau de vidange, du côte gauche ou droit (Figure 2).

Inserez le tuyau de vidange dans le bac de vidange, puis fixez-le avec une attache en nylon (Figure 5).

Enroulez l'isolant (tuyau de vidange) autour du raccord du tuyau de vidange. (Fig.6)

Assurez-vous d'orienter correctement le tuyau de vidange. Son niveau doit être inférieur à son racord avec l'unité interreieure. (Fig. 17)

Fig. 17

Lorsque le tuyau de vidange est dirigé vers l'arrière. Fixez le tuyau de vidange avec le cable VT. (Fig.18)

Fig. 18

RACCORDEMENT DES CONDUITS

1.Procedure d'évasement

(1) Pour ne pas déformer le tuyau de raccordement, coupez-le avec un coupe-tube.
(2) Maintenez le tuyau dirigé vers le bas, pour que les déchets de la découpe n'entrent pas dans le tuyau. Enlevez les Bavures.
(3) Retirez l'écrou d'évasement du conduit de l'unité interieure et de l'unité extérieur. Procedez à l'assemblage comme indiqué dans le tableau, puis inséréz l'écrou d'évasement dans le conduit. Procedez à son évasement avec un outil d'évasement.
(4) Vérifie le "L" de la partie évasée (Fig. 1). Il doit être uniforme, sans fissures.

Modèle Tuyau Diamètre du tuyau Dimension A (mm)
AC12CS1ERA	Tuyau de liquide	Ø 6,35mm (1/4")	1.0~1.2
	Tuyau de gaz	Ø 9,52mm (3/8")
AC18CS1ERA	Tuyau de liquide	Ø 6,35mm (1/4")	1.0~1.2
	Tuyau de gaz	Ø 12,7mm (1/2")
AC24CS1ERA	Tuyau de liquide	Ø 9,52mm (3/8")	1.4~2.2
	Tuyau de gaz	Ø 15,88mm (5/8")

2. Pour plier les tuyaux

Les tuyaux sont mis en forme à la main. Attention de ne pas les affaisser.

Tableau 1

Tuyau Ecrou	d'évasement
Petit conduit	Petit (largeur entre évasements 22mm)
Grand conduit	Grand (largeur entre évasements 24mm)

CÁBLAGE ÉLECTRIQUE

Branchement des cable aux borniers

A. Câblage à fût massif (ou cable F) (Fig. A)

(1) Coupez le cable avec un coupe-fil ou une pince universelle, puis dénudez l'isolant sur environ 25mm du cable massif exposé.
(2) Utilisez un tourne-vis pour enlever la (les) vis du bornier.
(3) Utilisez une pince pour plier le cable nu et former une boucle correspondante à la vis du bornier.
(4) Formez correctement la boucle du cable et place-la dans le bornier. Serrez bien la vis en utilisant un tournevis.

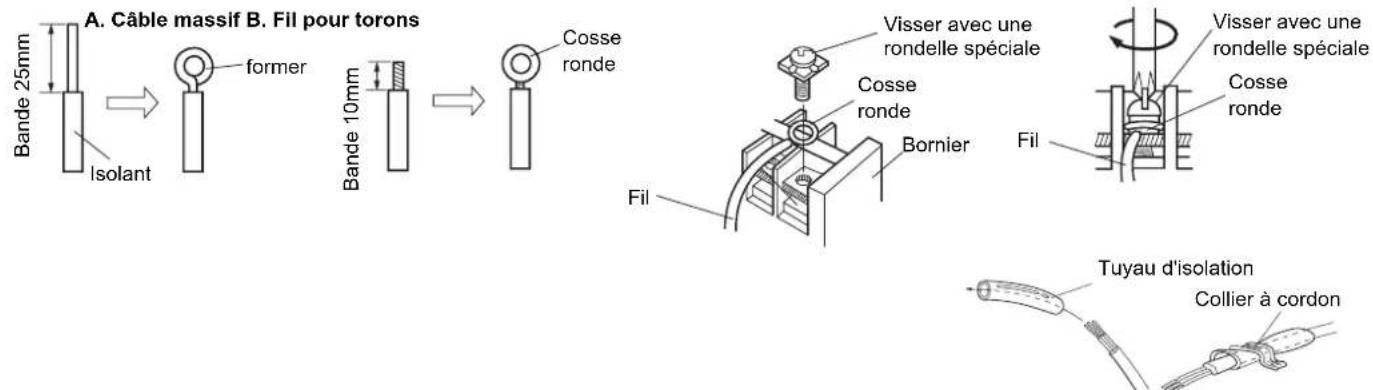

B. Câblage du type toron (Fig.B)

(1) Coupe le cable avec un coupe-fil ou une pince universelle, puis dénudez l'isolant sur environ 10mm du toron.
(2) Utilisez un tourne-vis pour enlever la (les) vis du bornier.
(3) Utilisez une attache pour cosse ronde ou des pince, et fixez une cosse ronde à chaque extrémité de cable dénudé.
(4) Positionnez le cable de la cosse ronde, replacez et serrez la vis du bornier en utilisant un tournevis.

Fixation du cordon de connexion et du cable d'alimentation au niveau du collier de cordon

Passez le cordon de connexion et le cable d'alimentation dans le tuyau d'isoation. Fixez-le avec un collier de cordon, comme illustré. Utilisez VW-1, de 0,5 à 1,0 mm d'épaissur, un tuyau en PVC comme tuyau d'isoation.

AVERTISSEMENT:

• Faites correspondre les numéroes du borniers et les couleurs du cordon de connexion à ceux de l'unité extérieure. Un mauvais cagliage peut brûler les pieces électriques.
• Branchez fermement les cordons de connexion au bornier. Une mauvaise installation peut entrainer un incendie.
  Fixez systematique les recouvrements exterieurs du cordon de connexion avec un collier. (Risque de fuite electrique si l'isolant est abimé.)
• Branchez systématiquement le cable de mise à la terre.

Câblage de l'unité extérieur

(1) Retirez la boite de composants électriques.

(2) Retirez la boîte de composants électriques. (3) Retirez le couvercle de la boîte de composants électriques.

(4) Câblage

1. Retirez le collier de cordon.
2. Dimensionnez l'extrémité des cordons de connexion conformément à l'illustration de droite.
3. Insérez toute l'extrémité du cordon de connexion dans le bor niér.
4. Fixez le cordon de connexion avec un collier.
5. Fixez l'extremité du cordon de connexion avec une vis.

A VERTISSEMENT :

Bornier de l'unité interieure

Bornier de l'unité extérieure

(1) Utilisez systématique un circuit auxiliaire exclusif et installez un réceptacle spécial pour alimenter le climatiseur.
(2) Utilisez un disjoncteur et un receptacle adequats, en fonction de la capacité du climatiseur.
(3) Le disjoncteur est installe au niveau du cablage permanent. Utilisez systematiquement un circuit qui alimente l'ensemble des pôles du cablage et qui dispose d'une distance isolante d'au moins 3 mm entre les contacts de chaque pole.
(4) Effectuez les travaux de câblage conformément aux normes pour assurer un fonctionnement efficace et en toute sécurité du climatiseur.
(5) Installez un disjoncteur de fuite conformément aux lois et reglementations en la matière, et aux normes des fournisseurs d'électricité.

AVERTISSEMENT:

(1) La capacité électrique disponible doit être égale à la somme de l'intensité requise pour le climatiser et de l'intensité requise pour les autres appareils electriques. Lorsque la capacité en intensité mise à disposition est insuffisante, faites la modifier.
(2) Lorsque la tension est trop bajo et que le climatiseur a du mal à demarrer, contactez votre fournisseur d'électricité pour augmenter la tension.

INSTALLATION DE LA PLAQUE-COUVERCLE ET DE LA GRILLE D'ENTREE

1. Installation de la plaque-couvercle (droite)

(1) Découpez un orifice de sortie pour le tuyau dans la plaque droite. À effectuer uniquement lorsque le tuyau sort du côte droit. Cette opération n'est pas requise lorsqu'il existe une protubérance sur le dessus ou à l'arrière.

(2) Ajoutez la plaque-couvercle (droite) puis vissez.

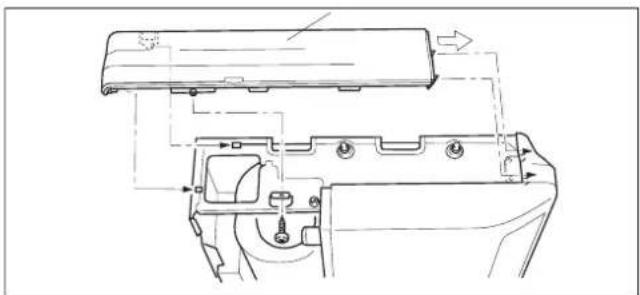

2. Installation de la plaque-couvercle (gauche)

Ajoutez la plaque-couvercle (gauche) puis vissez.

(2) Installez les charnières sur le dessus de la grille d'entrée, dans les orifices de l'ensemble base. Puis installez les bras aux trois endroits, sur le dessus de la grille d'entrée.

3. Installation de la grille d'entrée

(1) Découpez la partie droite de la grille d'entrée. À effectuer uniquement lorsque le tuyau sort du côte croit.

Test de fonctionnement

Points à contrôle

1. Unité interieure

• La pression de chaque bouton de la télécommande entraîne-t-elle un fonctionnement normal ?
• Chaque voyant s'allume-t-il normalement?
• Les volets de direction du flux d'air fonctionnement-ils normalement?
• La vidange s'effectue-t-elle normalement?

2. Unité extérieure

• Existe-t-il des vibrations ou des bruits anormaux pendant le fonctionnement de l'appareil?
• Le bruit, le courant d'air ou l'eau de vidange sont-ils susceptibles de déranger le voisinage?
• Existe-t-il une fuite de gaz?

Explications à fournir au client

Expliquez les points suivant au client, conformément au guide d'utilisation :

(1) La méthode de démarrage et d'arrêt, le changement de type de fonctionnement, le réglage de la température, la modification du flux d'air et toutes les autres opérations de l'unité via la télécommande.
(2) La dépose et le nettoyage du filtré à air et l'utilisation des volets de direction du flux d'air.
(3) Remettez les manuels de fonctionnement et d'installation au client.

---

Haier
