MANUALE UTENTE A 2604 Kärcher

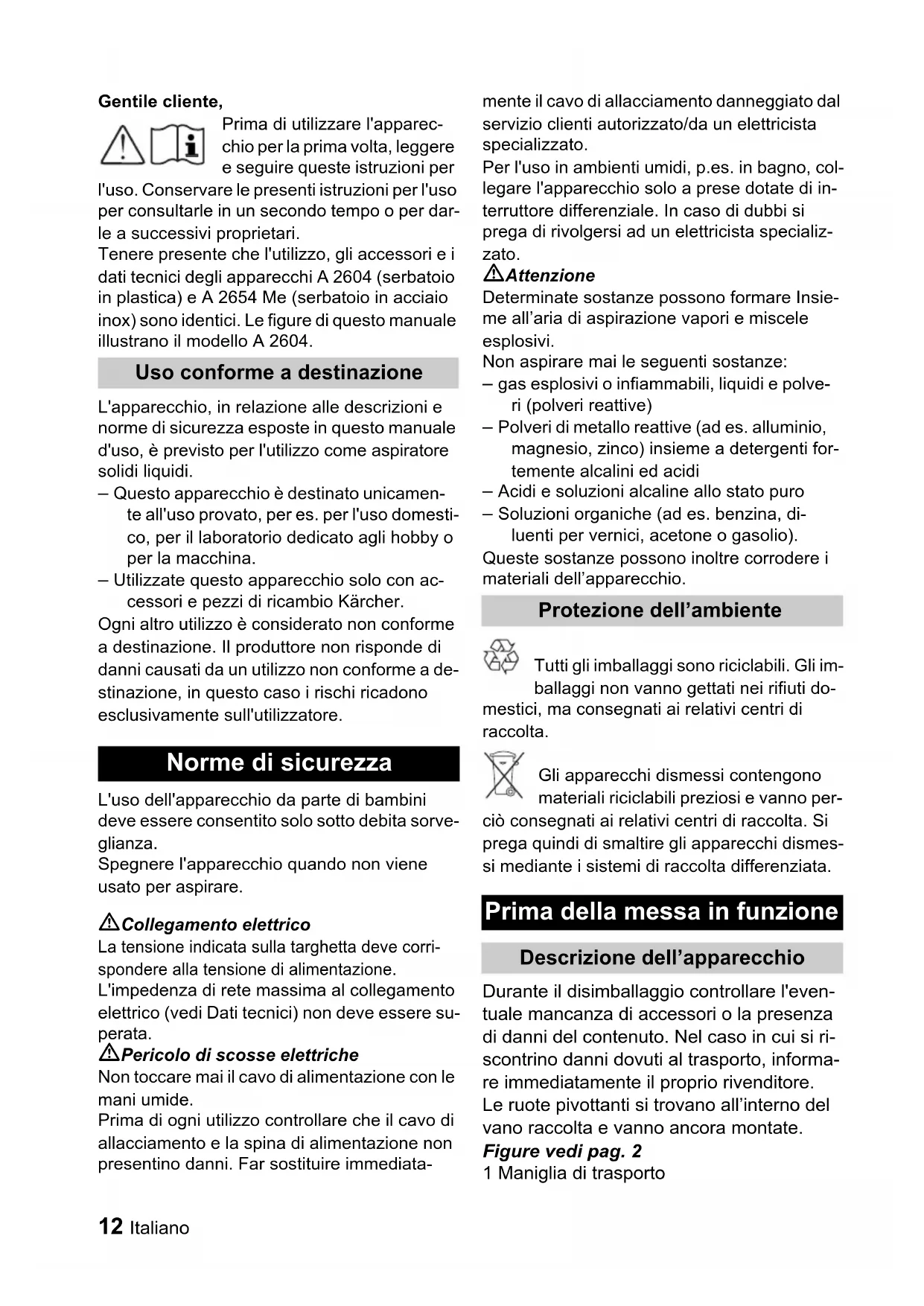

Prima di utilizzare l'apparec-

chio per la prima volta, leggere

e seguire queste istruzioni per

l'uso. Conservare le presenti istruzioni per l'uso

per consultarle in un secondo tempo o per dar-

le a successivi proprietari.

Tenere presente che l'utilizzo, gli accessori e i

dati tecnici degli apparecchi A 2604 (serbatoio

in plastica) e A 2654 Me (serbatoio in acciaio

inox) sono identici. Le figure di questo manuale

illustrano il modello A 2604.

L'apparecchio, in relazione alle descrizioni e

norme di sicurezza esposte in questo manuale

d'uso, è previsto per l'utilizzo come aspiratore

– Questo apparecchio è destinato unicamen-

te all'uso provato, per es. per l'uso domesti-

co, per il laboratorio dedicato agli hobby o

– Utilizzate questo apparecchio solo con ac-

cessori e pezzi di ricambio Kärcher.

Ogni altro utilizzo è considerato non conforme

a destinazione. Il produttore non risponde di

danni causati da un utilizzo non conforme a de-

stinazione, in questo caso i rischi ricadono

esclusivamente sull'utilizzatore.

L'uso dell'apparecchio da parte di bambini

deve essere consentito solo sotto debita sorve-

Spegnere l'apparecchio quando non viene

 Collegamento elettrico

La tensione indicata sulla targhetta deve corri-

spondere alla tensione di alimentazione.

L'impedenza di rete massima al collegamento

elettrico (vedi Dati tecnici) non deve essere su-

 Pericolo di scosse elettriche

Non toccare mai il cavo di alimentazione con le

Prima di ogni utilizzo controllare che il cavo di

allacciamento e la spina di alimentazione non

presentino danni. Far sostituire immediata-

mente il cavo di allacciamento danneggiato dal

servizio clienti autorizzato/da un elettricista

Per l'uso in ambienti umidi, p.es. in bagno, col-

legare l'apparecchio solo a prese dotate di in-

terruttore differenziale. In caso di dubbi si

prega di rivolgersi ad un elettricista specializ-

Determinate sostanze possono formare Insie-

me all’aria di aspirazione vapori e miscele

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e polve-

ri (polveri reattive)

– Polveri di metallo reattive (ad es. alluminio,

magnesio, zinco) insieme a detergenti for-

temente alcalini ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, di-

luenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere i

materiali dell’apparecchio.

Tutti gli imballaggi sono riciclabili. Gli im-

ballaggi non vanno gettati nei rifiuti do-

mestici, ma consegnati ai relativi centri di

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno per-

ciò consegnati ai relativi centri di raccolta. Si

prega quindi di smaltire gli apparecchi dismes-

si mediante i sistemi di raccolta differenziata.

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Le ruote pivottanti si trovano all’interno del

vano raccolta e vanno ancora montate.

1 Maniglia di trasporto

Uso conforme a destinazione

Protezione dell’ambiente

Prima della messa in funzione

Descrizione dell’apparecchioItaliano 13

2 Interruttore on/off

3 Raccordo di soffiatura

4 Regolazione dell’aria per la funzione di

5 Raccordo tubo flessibile di aspirazione

7 Alloggiamento accessori

8 Custodia, cavo di allacciamento alla rete

9 Cavo di allacciamento alla rete con spina

10 Tubo flessibile di aspirazione

11 Impugnatura con regolatore della portata

12 Tubi rigidi di aspirazione 2 x 0,5 m

13 Bocchetta pavimenti, regolabile

14 Bocchetta fessure

! Abbassare la maniglia di trasporto.

! Togliere il corpo motore ed estrarre gli

accessori dal vano raccolta.

! Montare le ruote pivottanti sul fondo del

vano raccolta. Inserire il sacchetto filtro

! Montare il corpo motore sul vano raccol-

! Montare gli accessori.

몇 Lavorare sempre con il filtro a cartuc-

cia inserito sia durante l'aspirazione a

! Inserire la spina nella presa e accendere

Per smaltire il materiale aspirato senza svilup-

po di polvere, si consiglia di impiegare anche il

sacchetto filtrante. Così si ha l’ulteriore vantag-

gio che il filtro a cartuccia non si sporchi così

몇 Lavorare solo con il filtro a cartuccia

! Pertanto: far asciugare bene il filtro a car-

tuccia prima dell’uso !

몇 Il sacchetto filtrante usurato può scop-

! Pertanto: sostituirlo puntualmente.

몇 Durante l'aspirazione di polveri fini uti-

lizzare sempre un sacchetto filtrante.

! Il livello di riempimento del sacchetto fil-

trante dipende dallo sporco che viene aspi-

Nel caso di polveri fini, sabbia, ecc. sostitu-

ire spesso il sacchetto filtrante.

! Se si aspirano cenere e fuliggine, utilizzare

un preseparatore (n. d'ordine 2.863-139).

! Aspirazione su pavimenti duri:

Premere con il piede sul commutatore della

bocchetta pavimenti. Le setole sotto alla boc-

chetta pavimenti fuoriescono.

! Aspirazione di moquette:

Premere con il piede sul commutatore della

bocchetta pavimenti. Le setole sotto alla boc-

chetta pavimenti rientrano.

Avviso: a causa dell'elevata potenza di aspira-

zione dell'apparecchio, è possibile che le boc-

chette si attacchino troppo su moquette,

poltrone, tende ecc. In tal caso ridurre la poten-

za di aspirazione con l'apposito regolatore del-

la portata. Richiudere il regolatore a fine

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriusci-

ta di liquido, spegnere immediatamente l'ap-

! L'aspirazione di liquidi può essere effet-

tuata con gli accessori raffigurati.

Avviso: se il vano raccolta è pieno, un gal-

leggiante chiude l'apertura di aspirazione e

l'apparecchio gira ad una maggiore velocità.

Spegnere immediatamente l'apparecchio e

vuotare il vano raccolta.

Montaggio degli accessori

Aspirazione liquidi14 Italiano

Ad esempio per soffiare via le foglie secche

o la polvere dal garage, dalla sala hobby o

! Collegare il tubo flessibile di aspirazione.

Aprire il dispositivo di regolazione

dell’aria e selezionare il livello di soffiatu-

ra desiderato (0 - max).

! Spegnere l'apparecchio e staccare la

! Rimuovere il corpo motore e svuotare il

! Riporre gli accessori nei loro alloggia-

menti e depositare l'apparecchio in un

 Rischio di lesioni

Prima di effettuare lavori di cura e di manu-

tenzione, spegnere l'apparecchio ed estrar-

re la spina di alimentazione.

Non usare detergenti abrasivi, detergenti

per il vetro o detergenti universali! Non im-

mergere mai l'apparecchio in acqua.

! Pulire l'apparecchio e gli accessori in

plastica con un normale detergente per

materiale sintetico.

! Qualora necessario, sciacquare il serba-

toio rifiuti e gli accessori con acqua e

asciugarli prima di riutilizzarli.

Se la potenza di aspirazione dell'apparec-

chio diminuisce, controllare i seguenti punti.

! Accessori, tubo flessibile di aspirazione

o tubi di aspirazione otturati. Eliminare le

otturazioni con un bastoncino.

! Il sacchetto filtro è pieno, inserirne uno

nuovo (cod. art. vedi Elenco ricambi alla

fine delle presenti istruzioni).

! Il filtro a cartuccia è sporco; pulire il filtro

sotto l'acqua corrente, farlo asciugare

completamente prima di reinserirlo. So-

stituirlo in caso di danneggiamento (cod.

art. vedi Elenco ricambi alla fine delle

presenti istruzioni).

In tutti i paesi sono valide le condizioni di ga-

ranzia pubblicate dalla nostra società di ven-

dita competente. Entro il termine di garanzia

eliminiamo gratuitamente eventuali guasti

all’apparecchio, se causati da un difetto di

materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio

rivenditore, oppure al più vicino centro di as-

sistenza autorizzato, esibendo lo scontrino

In caso di domande o anomalie la filiale Kär-

cher è felice di poterla aiutare. Indirizzo vedi

Con riserva di modifiche tecniche!

Funzione di soffiatura

Diminuzione della potenza di aspira-

Servizio assistenza clienti

Tensione 220-240 V Tipo di corrente 50/60 Hz

Protezione rete (fusibile

10 A Impedenza di rete massi-

1800 W Capacità vano raccolta 25 L Assorbimento di acqua 13 L Peso (senza accessori) 8,2 kg

Pressione acustica (EN
