Tipo di prodotto	Videocamera digitale
Marca	Sony
Modello	Handycam DCRSX65ES
Dimensioni (L × A × P, senza sporgenze)	52,5 × 57 × 113,5 mm
Peso (con batteria e scheda di memoria)	Circa 270 g
Alimentazione	Batteria ricaricabile 7,2 V CC o adattatore CA 8,4 V CC
Batteria in dotazione	NP-FV30 (InfoLITHIUM serie V)
Sensore	CCD 1/8 tipo, circa 800.000 pixel
Obiettivo	Carl Zeiss Vario-Tessar, F1.8-6.0, filtro 37 mm
Zoom ottico	60× (con SteadyShot attivo)
Zoom digitale	Fino a 2000×
Schermo LCD	7,5 cm (3 pollici), 230.400 pixel, touch screen
Memoria interna	4 GB (circa 3,86 GB utilizzabili)
Schede di memoria compatibili	Memory Stick PRO Duo, SD/SDHC/SDXC (Classe 2 o superiore)
Formato video	MPEG-2 PS con audio Dolby Digital a 2 canali
Formato foto	JPEG (DCF 2.0, Exif 2.21, MPF Baseline)
Connettori	USB integrato (mini-AB/Tipo A), presa A/V remota
Funzioni principali	SteadyShot, rilevamento volti, bilanciamento del bianco, modalità scena, dissolvenza, zoom digitale
Accessori in dotazione	Adattatore CA, cavo di alimentazione, cavo A/V, cavo USB, batteria NP-FV30, CD-ROM con software
Sicurezza	Spegnimento automatico dopo 5 min, protezione contro sovratensione, batteria sicura
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido, schermo LCD con kit speciale, evitare solventi
Temperatura di funzionamento	0 °C a 40 °C
Informazioni generali	Manuale disponibile in PDF, assistenza online, ricambi presso Sony

Domande frequenti - Handycam DCRSX65ES SONY

Come caricare la batteria della Handycam DCRSX65ES?

Fissare la batteria sulla videocamera, chiudere lo schermo LCD, quindi collegare l'adattatore CA in dotazione alla presa DC IN e a una presa a muro. La spia CHG si accende e si spegne quando la carica è completata. È possibile caricare anche tramite un computer con il cavo USB integrato.

Quali schede di memoria sono compatibili con questa videocamera?

Le schede Memory Stick PRO Duo (fino a 32 GB) e le schede SD, SDHC e SDXC di classe 2 o superiore (fino a 64 GB) sono compatibili. Le MultiMediaCard non funzionano.

Come trasferire video dalla videocamera a un computer?

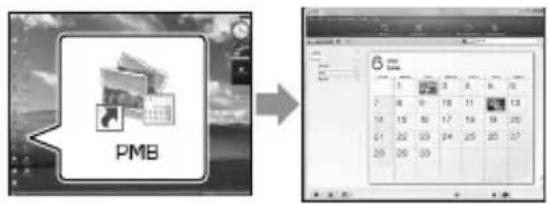

Installare il software PMB in dotazione sul PC. Collegare la videocamera al computer tramite il cavo USB integrato, selezionare il supporto di registrazione sullo schermo della videocamera, quindi seguire le istruzioni del software per importare i file.

Posso collegare la videocamera direttamente a un televisore?

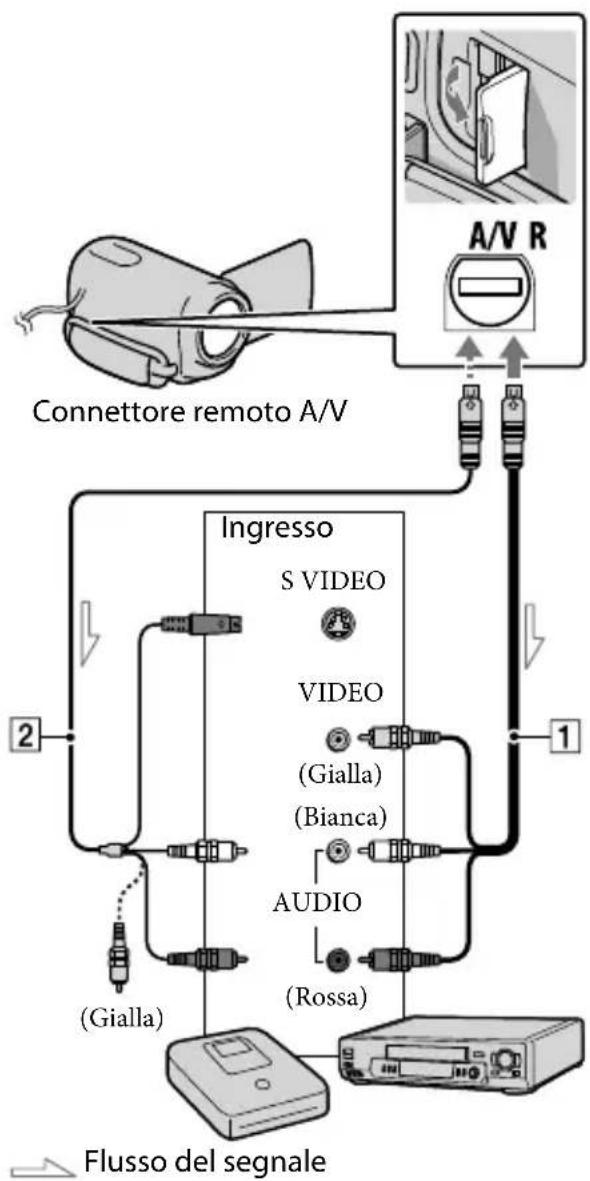

Sì, utilizzare il cavo A/V in dotazione (o un cavo S-Video opzionale) per collegare il connettore A/V remoto della videocamera all'ingresso del televisore. Impostare il televisore sulla fonte corretta. È anche possibile utilizzare il menu per scegliere il formato 16:9 o 4:3.

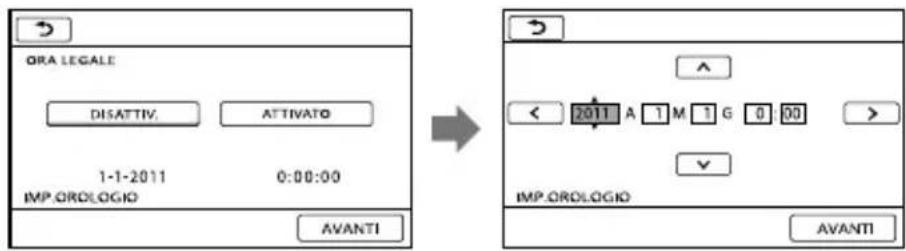

Come impostare data e ora sulla videocamera?

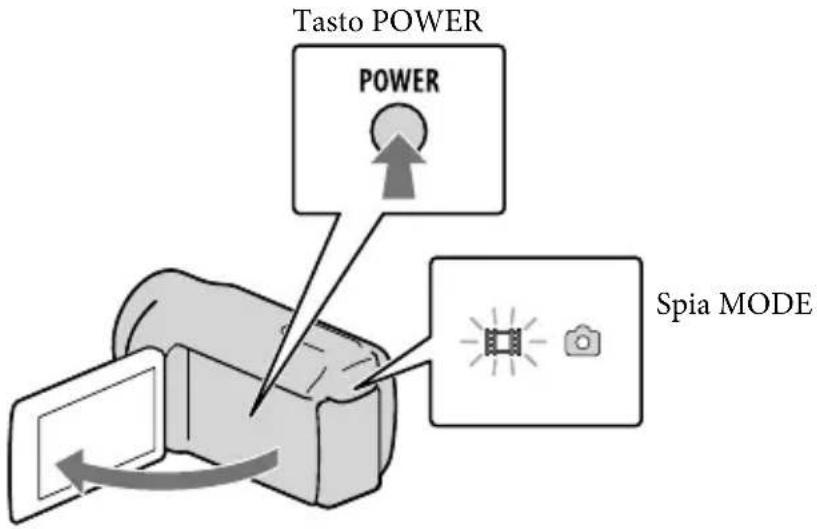

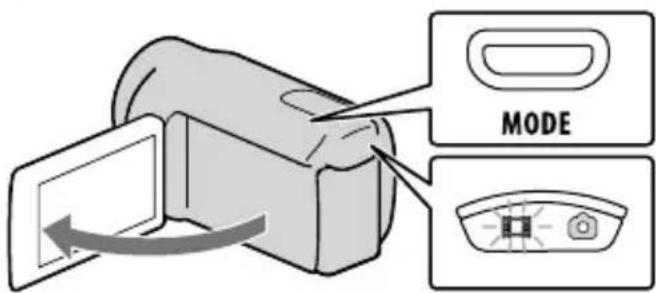

Aprire lo schermo LCD per accendere l'apparecchio. Selezionare la propria zona geografica, quindi regolare l'ora legale, la data e l'ora. Confermare con OK. È possibile modificare queste impostazioni nel menu IMPOST.OROLOGIO.

Cosa fare se lo schermo touch non risponde correttamente?

Procedere a una calibrazione dello schermo touch: andare nel menu IMPOST.GENERALI → ALTRE IMPOST. → CALIBRAZIONE. Seguire le istruzioni per ricalibrare lo schermo.

Come eliminare file per liberare spazio?

Nel menu, andare in MONT → ELIMINA (per filmati o foto). È possibile eliminare file uno per uno, per data, o tutti in una volta. I file protetti devono essere rimossi dalla protezione prima dell'eliminazione.

La videocamera si spegne da sola, è normale?

Sì, per impostazione predefinita la modalità SPEGN.AUTO interrompe l'alimentazione dopo circa 5 minuti di inattività per risparmiare la batteria. È possibile modificare questo intervallo nel menu IMPOST.GENERALI → IMPOST.ALIM..

Posso utilizzare batterie o caricabatterie non Sony?

È fortemente raccomandato utilizzare accessori Sony originali. L'uso di batterie o caricabatterie non autenticati può causare malfunzionamenti, surriscaldamento o rischi di incendio.

Come pulire l'obiettivo e lo schermo LCD?

Utilizzare un panno morbido e asciutto per l'obiettivo. Per lo schermo LCD, un panno leggermente inumidito (con un kit di pulizia speciale) è adatto. Non utilizzare mai solventi come alcol, benzina o prodotti chimici.

MANUALE UTENTE Handycam DCRSX65ES SONY

Ulteriori informazioni su questo prodotto e risposte alle domande più comuni sono reperibili sul sito web di Assistenza Clienti.

http://www.sony.net/

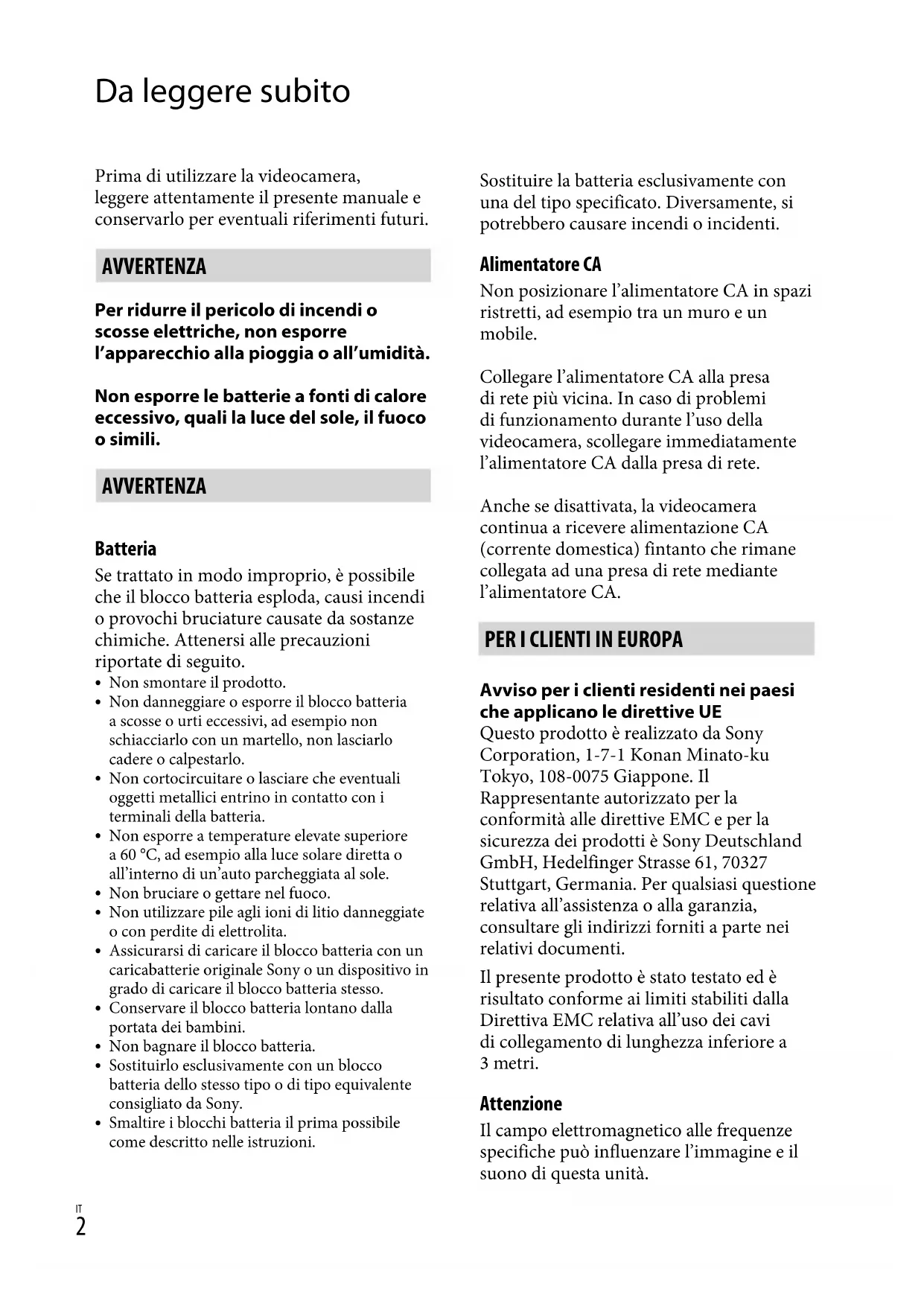

Prima di utilizzare la videocamera, leggere attentamente il presente manuale e conservarlo per eventuali riferimenti futuri.

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Non esporre le batterie a fonti di calore eccessivo, quali la luce del sole, il fuoco o simili.

AVVERTENZA

Batteria

Se trattato in modo improprio, è possibile che il blocco batteria esploda, causi incendi o provochi bruciature causate da sostanze chimiche. Attenersi alle precauzioni riportate di seguito.

• Non smontare il prodotto. Non danneggiare o esporre il blocco batteria a scosse o urti eccessivi, ad esempio non schiacciarlo con un martello, non lasciarlo cadere o calpestarlo.
• Non cortocircuitare o lasciare che eventuali oggetti metallici entrino in contatto con i terminali della batteria.
• Non esporre a temperature elevate superiori a 60°C, ad esempio alla luce solare diretta o all'interno di un'auto parcheggiata al sole. Non bruciare o gettare nel fuoco.
• Non utilizzare pile al litio danneggiate o con perdite di elettrolita.
• Assicurarsi di caricare il blocco batteria con un caricabatterie originale Sony o un dispositivo in grado di caricare il blocco batteria stesso.
• Conservare il blocco batteria lontano dalla portata dei bambini. Non bagnare il blocco batteria.
• Sostituirlo esclusivamente con un blocco batteria dello stesso tipo o di tipo equivalente consigliato da Sony.
• Smaltire i blocchi batteria il prima possibile come descritto nelle istruzioni.

Sostituire la batteria esclusivamente con una del tipo specificato. Diversamente, si potrebbero causare incendi o incidenti.

Alimentatore CA

Non posizionare l'alimentatore CA in spazi ristretti, ad esempio tra un muro e un mobile.

Collegare l'alimentatore CA alla presa di rete più vicina. In caso di problemi di funzionamento durante l'uso della videocamera, scollegare immediatamente l'alimentatore CA dalla presa di rete.

Anche se disattivata, la videocamera continua a ricevere alimentazione CA (corrente domestica) fintanto che rimane collegata a una presa di rete mediante l'alimentatore CA.

PER I CLIENTI IN EUROPA

Avviso per i clienti residenti nei paesi che applicano le direttive UE

Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Il rappresentante autorizzato per la conformità alle direttive EMC e per la sicurezza dei prodotti è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi questione relativa all'assistenza o alla garanzia, consultare gli indirizzi forniti a parte nei relativi documenti.

Il presente prodotto è stato testato ed è risultato conforme ai limiti stabiliti dalla Direttiva EMC relativa all'uso dei cavi di collegamento di lunghezza inferiore a 3 metri.

Attenzione

Il campo elettromagnetico a frequenze specifiche può influenzare l'immagine e il suono di questa unità.

Nota

Se l'elettricità statica o interferenze elettromagnetiche causano l'interruzione del trasferimento dei dati, che pertanto non avviene, è necessario riavviare l'applicazione oppure scollegare e ricollegare il cavo di comunicazione (USB e così via).

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l'Italia).

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico.

Su alcuni tipi di pile questo simbolo è usato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente.

Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile.

Conferire le pile esauste presso i punti di raccolta indicati per il riciclo.

Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori in dotazione

I numeri tra parentesi indicano le quantità in dotazione.

Alimentatore CA (1), Cavo di alimentazione (1), Cavo di collegamento A/V (1), Cavo di supporto per collegamento USB (1)

• Da collegare al Cavo USB incorporato (p. 12), se il Cavo USB incorporato non è sufficientemente lungo. Blocco batteria ricaricabile NP-FV30 (1), CD-ROM "Handycam" Application

Software (1)

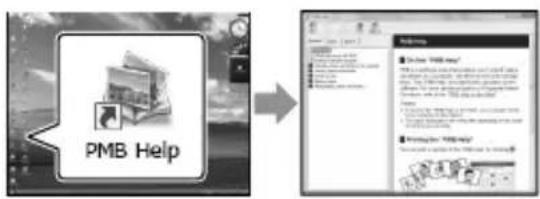

• "PMB" (software, inclusa "Guida di PMB")
• Guida all'uso "Handycam" (PDF)

"Manuale delle istruzioni" (questo manuale) (1)

• Il software "PMB Portable" è precaricato nella videocamera (p. 36).

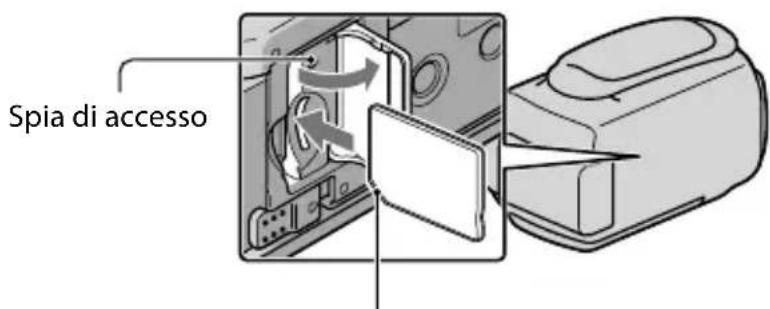

• Vedere a pagina 17 per informazioni sulle schede di memoria utilizzabili con questa videocamera.

Uso della videocamera

Non tenere la videocamera afferrandola per le parti riportate di seguito né per i copriobiettivo.

Schermo LCD

Blocco batteria

Cavo USB incorporato

• La videocamera non è a prova di polvere o gocce e non è impermeabile. Vedere la sezione "Precauzioni" (p. 57).

Voci di menu, pannello LCD e obiettivo

• Le voci di menu disattivate non possono essere utilizzate nelle condizioni di registrazione o riproduzione correnti.
• Lo schermo LCD è fabbricato utilizzando una tecnologia ad altissima precisione, che consente l'impiego effettivo di oltre il 99,99% dei pixel. Tuttavia, è possibile che sullo schermo LCD appaiano costantemente piccoli punti neri e/o luminosi (bianchi, rossi, blu o verdi). Tali punti sono il risultato del normale processo di fabbricazione e non influenzano in alcun modo le registrazioni.

Punti bianchi, rossi, blu o verdi

L'esposizione prolungata dello schermo LCD o dell'obiettivo alla luce solare diretta potrebbe causare problemi di funzionamento. Non riprendere direttamente il sole. In caso contrario, la videocamera potrebbe presentare problemi di funzionamento. Effettuare le riprese del sole in condizioni di bassa luminosità, ad esempio al crepuscolo.

Modifica dell'impostazione della lingua

• Per illustrare le procedure di funzionamento, vengono utilizzate le indicazioni sullo schermo in lingua locale. Se necessario, prima di utilizzare la videocamera, modificare la lingua delle indicazioni sullo schermo (p. 15).

- Registrazione

• Se si utilizza una scheda di memoria con la videocamera per la prima volta, si consiglia di formattare la scheda di memoria mediante la videocamera (p. 50) per garantire operazioni ottimali. Mediante la formattazione, tutti i dati registrati sulla scheda di memoria verranno eliminati e non sarà possibile recuperarli. Prima di procedere all'operazione, accertarsi di salvare i dati importanti sul computer e su altri supporti.
• Prima di procedere alla registrazione vera e propria, effettuare una registrazione di prova per verificare che le immagini e l'audio vengano registrati correttamente.
• Non è possibile risarcire il contenuto delle registrazioni, anche nel caso in cui non sia possibile effettuare la registrazione o la riproduzione a causa di problemi della videocamera, dei supporti di memorizzazione e così via.

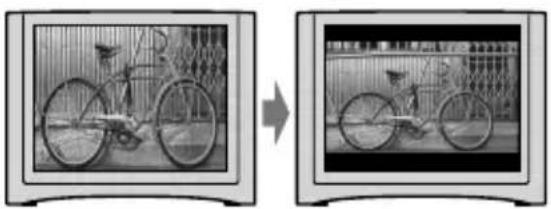

• I sistemi colore televisivi variano a seconda della nazione o dell'area geografica. Per vedere le registrazioni su un televisore, è necessario disporre di un televisore basato sul sistema colore PAL.
• È possibile che programmi televisivi, film, videocassette e altro materiale siano protetti da copyright. La registrazione non autorizzata di tale materiale potrebbe contravvenire alle leggi sul copyright.

Note sulla riproduzione

• Le immagini registrate sulla videocamera potrebbero non essere riprodotte correttamente mediante altri dispositivi. Inoltre, le immagini registrate su altri dispositivi potrebbero non essere riprodotte correttamente mediante la presente videocamera.
• Filmati registrati su schede di memoria SD non possono essere riprodotti su apparecchi AV di altri produttori.

Salvataggio di tutti i dati di immagine registrati

• Per evitare la perdita dei dati di immagine, salvare periodicamente tutte le immagini registrate su un supporto esterno. Si consiglia di salvare i dati di immagine su un disco quale ad esempio un DVD-R mediante un computer. Inoltre, i dati di immagine possono essere salvati utilizzando un videoregistratore o un registratore DVD/HDD e così via (p.39).

Note sul blocco batteria e sull'alimentatore CA

• Assicurarsi di rimuovere il blocco batteria o l'alimentatore CA dopo aver spento la videocamera.
• Scollegare l'alimentatore CA dalla videocamera afferrando sia la videocamera che la spina CC.

Nota sulla temperatura della videocamera o del blocco batteria

• Quando la temperatura della videocamera o del blocco batteria diventa particolarmente alta o bassa, potrebbe non essere possibile effettuare la registrazione o la riproduzione sulla videocamera, a causa delle funzionalità di protezione della videocamera attivate in tali situazioni. In quel caso, sullo schermo LCD viene visualizzato un indicatore.

Quando la videocamera è collegata a un computer o ad altri accessori

• Non provare a formattare il supporto di registrazione della videocamera utilizzando un computer. In caso contrario, la videocamera potrebbe non funzionare correttamente.
• Durante il collegamento della videocamera a un altro dispositivo mediante un cavo, accertarsi di inserire la spina del connettore nella direzione corretta. Inserendo forzatamente la spina all'interno del terminale, quest'ultimo potrebbe danneggiarsi e si potrebbero verificare problemi di funzionamento della videocamera.
• Non chiudere lo schermo LCD quando la videocamera è accesa e collegata mediante USB. Diversamente, le foto o i filmati registrati potrebbero andare persi.

Qualora non sia possibile registrare/riprodurre le immagini, utilizzare la funzione [FORMATTAZ.SUPP.]

• Se le operazioni di registrazione/eliminazione delle immagini vengono ripetute a lungo, sul supporto di registrazione si verifica il fenomeno della frammentazione dei dati e le immagini non possono essere più salvate o registrate. In questo caso, salvare prima le immagini su un qualsiasi supporto esterno, quindi eseguire la funzione [FORMATTAZ.SUPP.] toccando

MENU (MENU) → [Visualizzaalto] → [FORMATTAZ.SUPP.] (nella categoria

[GEST.SUPPORTO]) → il supporto desiderato (DCR-SX65E/SX85E) → [SI] → [SI] → OK.

Obiettivo Carl Zeiss

• La videocamera è dotata di un obiettivo Carl Zeiss, sviluppato congiuntamente dalla Carl Zeiss, in Germania, e dalla Sony Corporation, in grado di produrre immagini di altissima qualità. Tale obiettivo adotta il sistema di misurazione MTF per le videocamere, offrendo la qualità elevata tipica degli obiettivi Carl Zeiss.

MTF = Modulation Transfer Function. Il valore numerico indica la quantità di luce proveniente dai soggetti ripresi dall'obiettivo.

Note sugli accessori opzionali

• Si consiglia l'uso di accessori Sony originali.
• La disponibilità di questi prodotti varia in base al paese/alla regione.

Note sulle immagini, le illustrazioni e le schermate presenti in questo manuale

• Le immagini di esempio usate in questo manuale a scopi illustrativi sono state acquisite utilizzando una fotocamera digitale; pertanto potrebbero apparire diverse dalle immagini e dagli indicatori sullo schermo che verranno visualizzati effettivamente sulla videocamera. Inoltre, le illustrazioni della videocamera e delle relative indicazioni a schermo sono state ingrandite o semplificate per facilitare la comprensione.
• In questo manuale, la memoria interna (DCR-SX65E/SX85E) della videocamera e la scheda di memoria sono chiamate "supporti di registrazione".
• Il design e le caratteristiche tecniche della videocamera e degli accessori sono soggetti a modifiche senza preavviso.

Controllare il nome del modello della videocamera

• Il nome del modello è indicato nel manuale solo in caso di differenza tra le specifiche dei vari modelli. Controllare il nome del modello nella parte inferiore della videocamera.
• Le differenze principali a livello di specifiche per i modelli di questa serie sono indicate di seguito.

	Supporto di registrazione	Capacità del supporto di registrazione interno
DCR-SX45E	Scheda di memoria	-
DCR-SX65E	Memoria interna + scheduled memoria	4 GB
DCR-SX85E

Note sull'utilizzo

• Non eseguire le operazioni riportate di seguito. In caso contrario è possibile che il supporto di registrazione venga danneggiato, che le immagini registrate non siano riproducibili o vengano perse, o che si verifichino altri problemi di funzionamento.

- Estrarre la scheda di memoria mentre la spia di accesso (p. 18) è accesa o lampeggia. Rimuovere il blocco batteria o l'alimentatore CA alla videocamera o sottoporre la videocamera a urti o vibrazioni nelle spie (filmato)/(foto) (p. 14) o la spia di accesso (p. 18) sono accese o stanno lampeggiando.

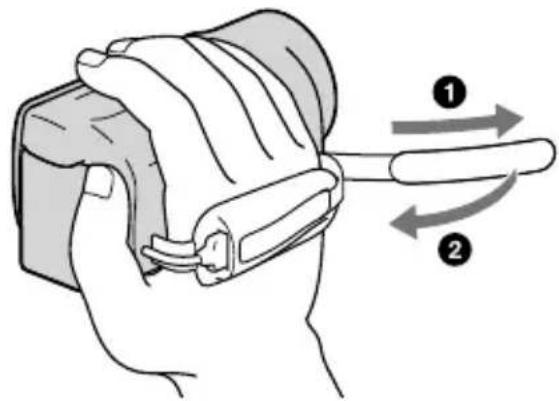

• Durante l'uso di una tracolla (in vendita separatamente), prestare attenzione a non urtare la videocamera su altri oggetti.

Procedure operative

Operazioni preliminari (p. 11)

Preparare l'alimentazione e il supporto di registrazione.

Registrazione di filmati e foto (p. 20)

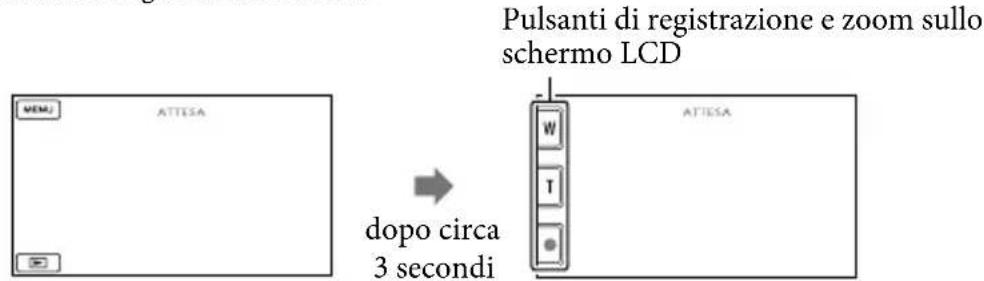

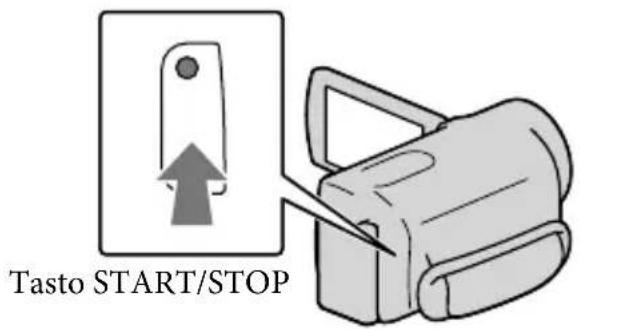

Registrazione di filmati → p. 21

Modifica della modalità di registrazione

Tempo di registrazione previsto (INFO SUPPORTO)

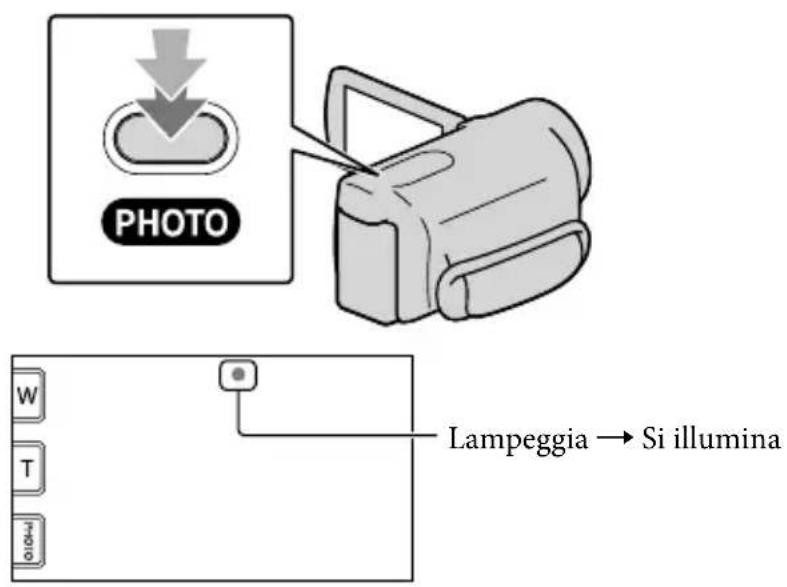

Registrazione di Foto → p. 22

Riproduzione di filmati e foto

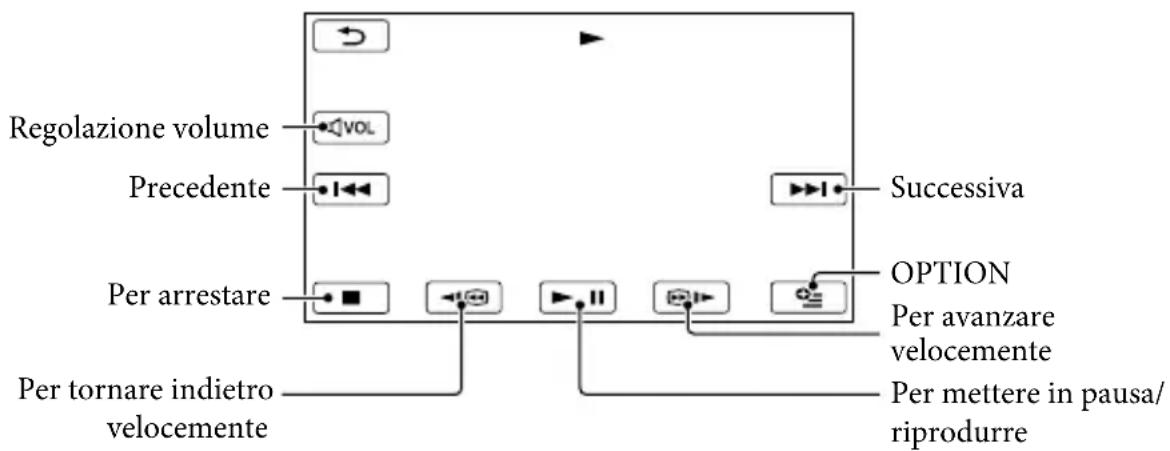

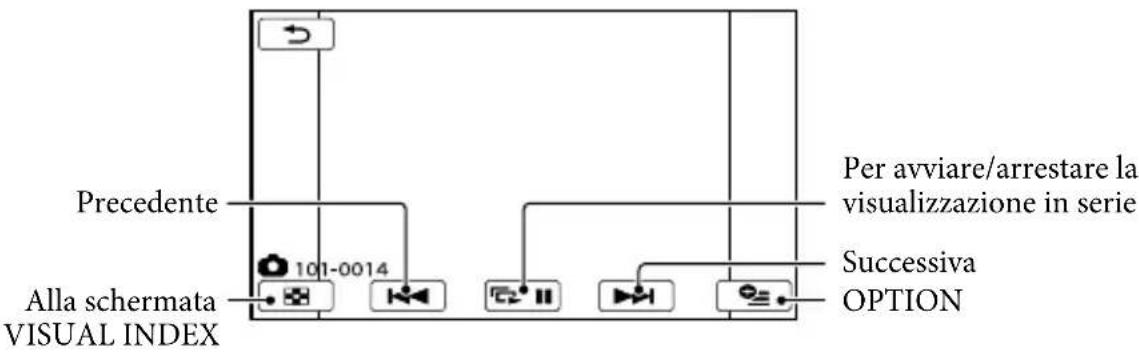

Riproduzione sulla videocamera → p. 24

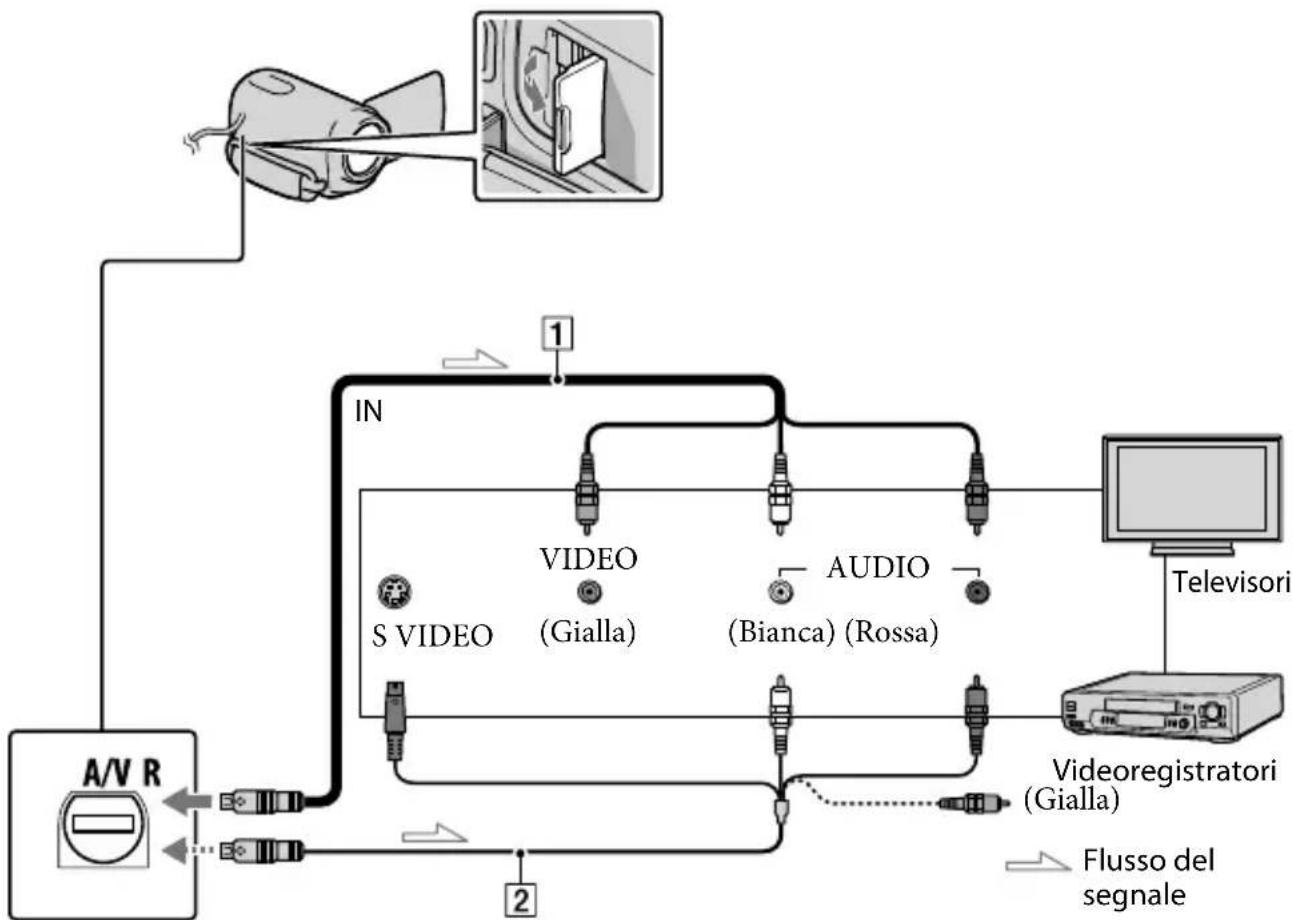

Riproduzione di immagini su un televisore → p. 27

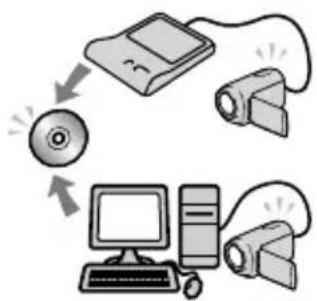

Salvataggio di immagini

Salvataggio di filmati e foto con un computer → p. 32

Salvataggio di filmati e foto su supporto esterno → p. 37

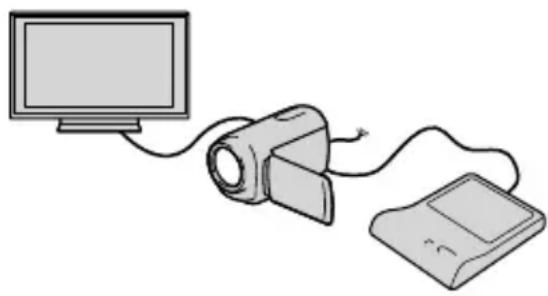

Salvataggio di immagini con un registratore/masterizzatore DVD

p. 39

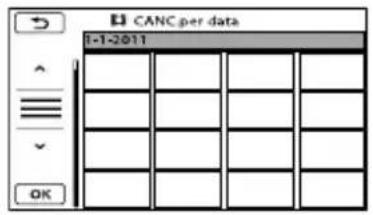

Eliminazione di filmati e foto (p. 30)

Se si eliminano i dati di immagine salvati sul computer o su un disco, è possibile registrare nuove immagini nello spazio libero del supporto.

Indice

Da leggere subito 2 Procedure operative 8

Operazioni preliminari

Punto 1: Carica del blocco batteria 11 Carica del blocco batteria all'estero 13 Punto 2: Accensione dell'apparecchio e impostazione della data e dell'ora 14 Modifica dell'impostazione della lingua Passo 3: Preparazione del supporto di registrazione Per controllare le impostazioni del supporto di registrazione 17 Duplicazione o copia di filmati e foto dal supporto di registrazione interno a una scheda di memoria (DCR-SX65E/SX85E) 19

Registrazione/riproduzione

Registrazione. 20 Riproduzione sulla videocamera 24 Riproduzione di immagini su un televisore 27

Uso corretto della videocamera

Eliminazione di filmati e foto 30

Salvataggio di filmati e foto con un computer

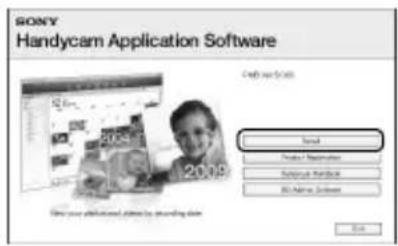

Preparazione del computer (Windows) 32 Se si utilizza un Macintosh 32 Avvio di PMB (Picture Motion Browser) 35 Uso di "PMB Portable" 36

Salvataggio di immagini con un dispositivo esterno

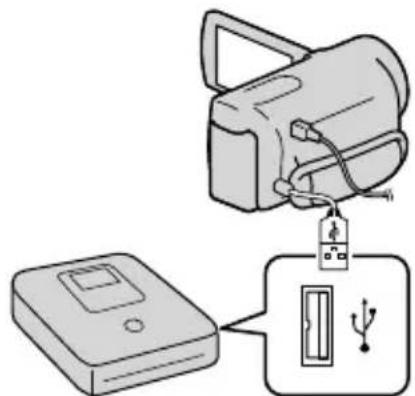

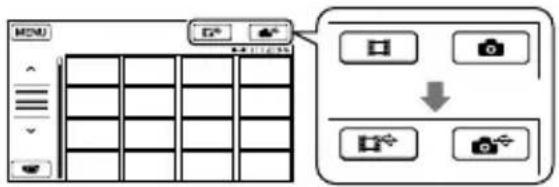

Salvataggio di immagini su un supporto esterno (COPIA DIRETTA) 37 Creazione di un disco con un masterizzatore o un registratore DVD 39

Personalizzazione della videocamera

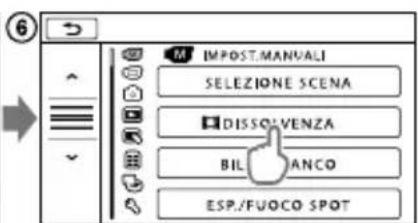

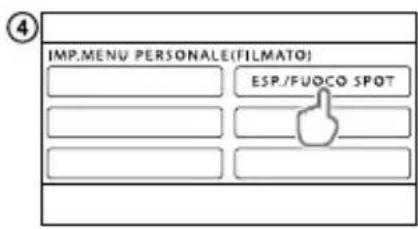

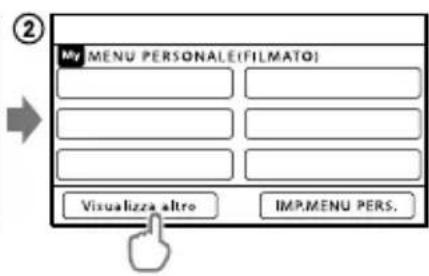

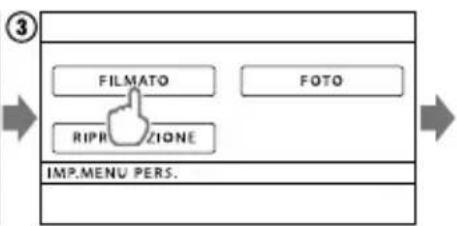

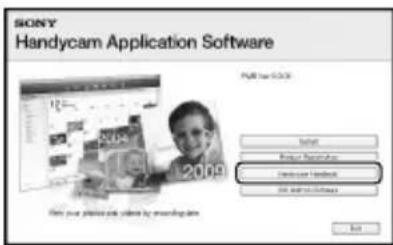

Uso dei menu 45 Accesso alle informazioni dettagliate nella Guida all'uso "Handycam". 51

Informazioni aggiuntive

Risoluzione dei problemi 52 Tempo di registrazione dei filmati/Numero di foto registrabili 55 Precauzioni 57 Caratteristiche tecniche 59

Riferimento rapido

Indicatori sullo schermo 62

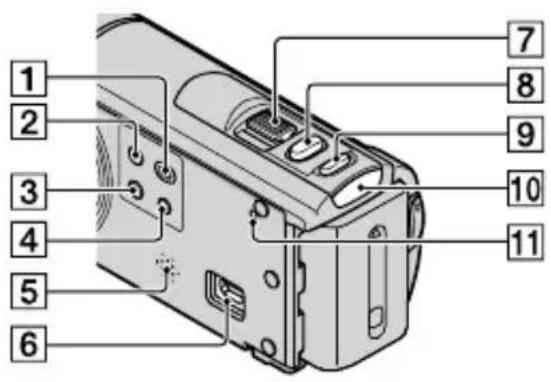

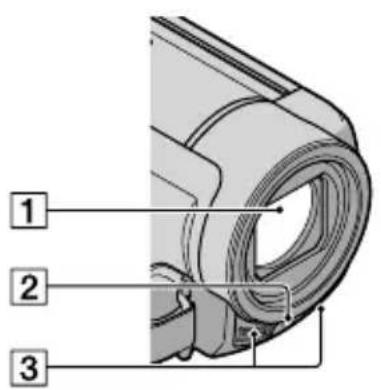

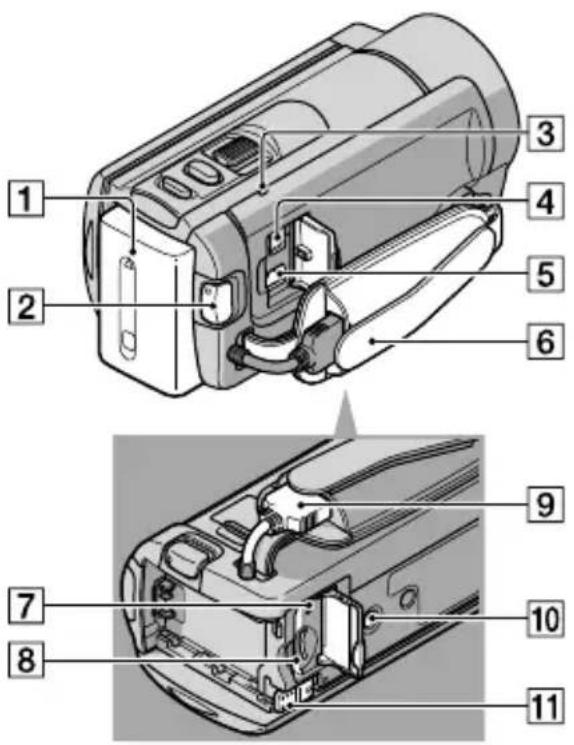

Parti e comandi 64

66

Operazioni preliminari

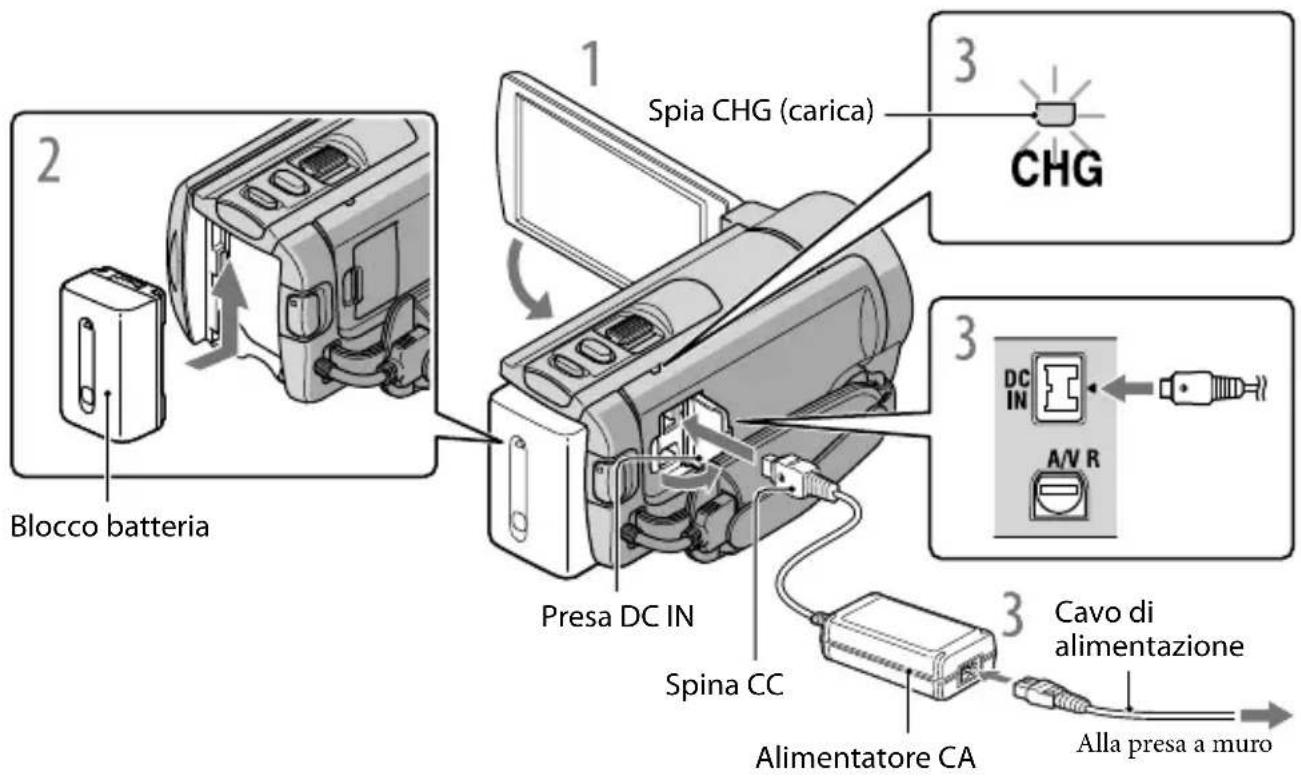

Punto 1: Carica del blocco batteria

È possibile caricare il blocco batteria "InfoLITHIUM" (serie V) dopo averlo inserito nella videocamera.

● Nota

• Nella videocamera non è possibile installare blocchi batteria "InfoLITHIUM" diversi dalla serie V.

1. Spegnere la videocamera chiudendo lo schermo LCD. 2. Installare il blocco batteria facendolo scorrere in direzione della freccia, fino a quando non scatta in posizione. 3. Collegare l'alimentatore CA e il cavo di alimentazione alla videocamera e alla presa a muro.

• Allineare il simbolo △ sulla spina CC a quello sulla presa DC IN.

La spia CHG (carica) si accende e la ricarica ha inizio. La spia CHG (carica) si spegne quando il blocco batteria è completamente carico.

4. Quando la batteria è carica, scollegare l'alimentatore CA dalla presa DC IN della videocamera.

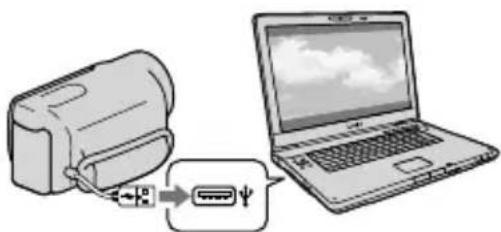

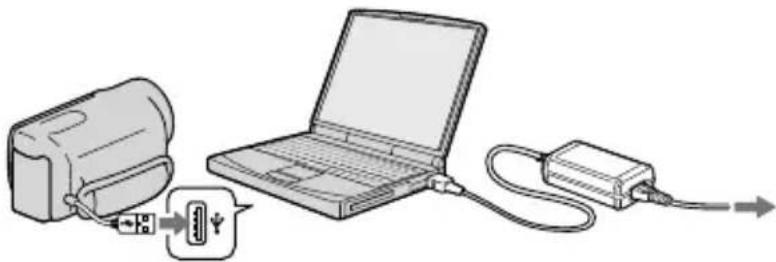

Per effettuare la carica con un computer

Questa funzione è utile quando l'alimentatore CA non è disponibile.

① Disattivare l'alimentazione della videocamera, quindi collegare la batteria. ② Collegare la videocamera al computer acceso tramite il cavo USB incorporato.

③ Una volta completata la carica, terminare il collegamento USB tra la videocamera e il computer (p. 34).

Note

• Non è possibile garantire il funzionamento corretto con tutti i computer.
• Non è possibile garantire la carica della batteria o il collegamento con computer personalizzati o assemblati dall'utente. A seconda del tipo di dispositivo USB utilizzato, è possibile che la carica non venga eseguita correttamente.
• Se si collega la videocamera a un computer notebook non collegato a una fonte di alimentazione CA, la batteria del computer notebook potrebbe scaricarsi rapidamente. In tal caso, non lasciare la videocamera collegata per un periodo prolungato.

Suggerimenti

• È possibile caricare la videocamera utilizzando il cavo USB incorporato alla presa di rete elettrica con l'alimentatore CA per la carica USB AC-U501AD/AC-U50AG (in vendita separatamente). Non è possibile utilizzare l'unità di alimentazione Sony portatile CP-AH2R/CP-AL (in vendita separatamente). L'alimentatore CA per la carica USB potrebbe non essere disponibile in alcuni paesi o in alcune regioni.
• La spia CHG (carica) potrebbe non illuminarsi quando la carica della batteria è insufficiente. In tal caso, eseguire la carica con l'alimentatore CA.
• Vedere a pagina 55 per ulteriori informazioni sui tempi di registrazione e di riproduzione.
• Quando la videocamera è accesa, è possibile verificare la quantità di carica residua approssimativa della batteria mediante l'indicatore di carica residua, nella parte superiore sinistra dello schermo LCD.

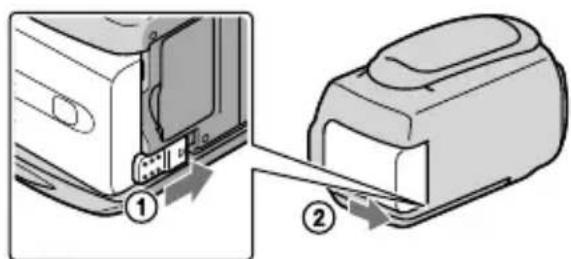

Per rimuovere il blocco batteria

Chiudere lo schermo LCD. Far scorrere la levetta di sblocco BATT (battery) (1), quindi estrarre il blocco batteria (2).

Per utilizzare una presa a muro come fonte di alimentazione

Effettuare gli stessi collegamenti descritti in "Punto 1: Carica del blocco batteria". Anche se il blocco batteria è installato, non si scarica.

Carica del blocco batteria all'estero

È possibile caricare il blocco batteria in qualsiasi paese/regione mediante l'alimentatore CA in dotazione con la videocamera, nella gamma di tensioni compresa tra 100 V e 240 V CA, a 50 Hz / 60 Hz.

● Nota

• Non utilizzare un trasformatore elettronico di tensione.

Note sul blocco batteria

• Prima di rimuovere il blocco batteria o di scollegare l'alimentatore CA, chiudere lo schermo LCD e accertarsi che le spie (filmato/foto) (p. 14) e la spia di accesso (p. 18) siano spente.
• La spia CHG (carica) lampeggia durante la carica nelle seguenti circostanze:
• Il blocco batteria non è installato correttamente. Il blocco batteria è danneggiato. La temperatura del blocco batteria è bassa.

Rimuovere il blocco batteria dalla videocamera e portarlo in un luogo caldo.

La temperatura del blocco batteria è alta.

Rimuovere il blocco batteria dalla videocamera e portarlo in un luogo fresco.

• Per impostazione predefinita, la videocamera si spegne automaticamente se non si esegue alcuna operazione per circa 5 minuti, per risparmiare l'energia della batteria ([SPEGNIM.AUTO]).

Note sull'alimentatore CA

• Quando si utilizza l'alimentatore CA, collegarlo alla presa a muro più vicina. In caso di problemi di funzionamento durante l'uso della videocamera, scollegare immediatamente l'alimentatore CA dalla presa a muro.
• Non utilizzare l'alimentatore CA in spazi ridotti, ad esempio tra una parete e un mobile.
• Non cortocircuitare la spina CC dell'alimentatore CA o i terminali della batteria con oggetti metallici. In caso contrario, potrebbero verificarsi problemi di funzionamento.

Punto 2: Accensione dell'apparecchio e impostazione della data e dell'ora

1 Aprire lo schermo LCD della videocamera.

La videocamera si accende e il copriobiettivo si apre.

• Per accendere la videocamera quando lo schermo LCD è aperto, premere POWER.

2 Selezionare l'area geografica desiderata mediante /, quindi toccare [AVANTI].

• Per impostare di nuovo la data e l'ora, toccare MENU (MENU) → [Visualizzaalto] → [IMP. OR./LING.] (nella categoria IMPOST.GENERALI)] → [IMP.OROLOGIO]. Quando una voce non è presente sullo schermo, toccare / o a far apparire la voce.

Impostare [ORA LEGALE], data e ora, quindi toccare OK.

L'orologio inizia a funzionare.

• Impostando [ORA LEGALE] su [ATTIVATO], l'orologio avanza di 1 ora.

Note

• Sebbene non siano visualizzate durante la registrazione, la data e l'ora vengono registrate automaticamente sul supporto di registrazione e possono essere visualizzate durante la riproduzione. Per visualizzare la data e l'ora, toccare MENU (MENU) → [Visualizzaalto] → [IMP.RIPRODUZ.] (nella categoria [RIPRODUZIONE]) → [CODICE DATI] → [DATA/ORA] → OK → →
• È possibile disattivare i segnali acustici delle operazioni toccando MENU (MENU) → [Visualizzaalto] → [IMP.AUDIO/DISPL.] (nella categoria [IMPOST.GENERALI]) → [SEGN.ACUST.] → [DISATTIV.] → OK → ×
• Se il pulsante toccato non provoca l'effetto previsto, calibrare il pannello a sfioramento.

Per spegnere l'apparecchio

Chiudere lo schermo LCD. La spia filmato) lampeggia per alcuni secondi e l'apparecchio si spegne.

Suggerimenti

• È inoltre possibile spegnere la videocamera premendo POWER. Se [ATTIVA CON LCD] è impostato su [DISATTIV.], spegnere la videocamera premendo POWER.

Modifica dell'impostazione della lingua

È possibile modificare le indicazioni sullo schermo affinché vengano visualizzate in una lingua specifica. Toccare MENU (MENU) → [Visualizza alto] → [IMP.OR./ING.] (nella categoria [IMPOST.GENERALI]) → [IMPOST.LINGUA] → la lingua desiderata → OK → OK → OK

Passo 3: Preparazione del supporto di registrazione

Il supporto di registrazione utilizzabile dipende dalla videocamera. Sullo schermo della videocamera sono visualizzate le seguenti icone.

DCR-SX45E:

Scheda di memoria

DCR-SX65E/SX85E:

Memoria interna Scheda di memoria

• Per impostazione predefinita, sia i filmati che le foto vengono registrati su questo supporto di registrazione. È possibile effettuare le operazioni di registrazione, riproduzione e modifica sul supporto selezionato.

Suggerimenti

• Per informazioni sui tempi di registrazione dei filmati, vedere a pagina 55.
• Per informazioni sul numero di foto registrabili, vedere a pagina 56.

Selezione del supporto di registrazione per i filmati (DCR-SX65E/SX85E)

1 Toccare MENU (MENU) → [Visualizza alto] → [IMPOSTAZ.SUPP.] (nella categoria [GEST.SUPPORTO]) → [IMP.SUPP.FILM.].

Viene visualizzata la schermata [IMP.SUPP.FILM.].

2 Toccare il supporto di registrazione desiderato. 3 Toccare [S] → OK.

Il supporto di registrazione viene sostituito.

Selezione del supporto di registrazione per le foto (DCR-SX65E/SX85E)

1 Toccare MENU (MENU) → [Visualizza alto] → [IMPOSTAZ.SUPP.] (nella categoria [GEST.SUPPORTO]) → [IMP.SUPP.FOTO].

Viene visualizzata la schermata [IMP.SUPP.FOTO].

2 Toccare il supporto di registrazione desiderato.

3 Toccare [S] → OK

Il supporto di registrazione viene sostituito.

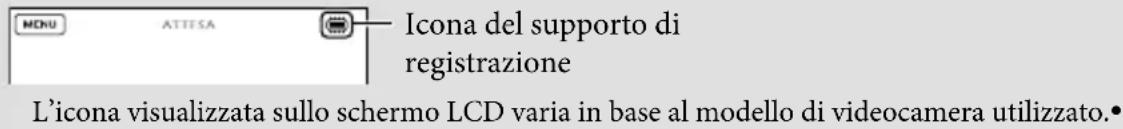

Per controllare le impostazioni del supporto di registrazione

Durante la registrazione nella modalità di registrazione di filmati o foto, l'icona del supporto di registrazione è visualizzata nell'angolo superiore destro dello schermo.

Inserimento della scheda di memoria

● Nota

• Impostare il supporto di registrazione su [SCHEDA MEMORIA] per registrare filmati e/o foto su una scheda di memoria (DCR-SX65E/SX85E).

Tipi di schede di memoria utilizzabili con questa videocamera

• Con questa videocamera sono utilizzabili esclusivamente schede di memoria "Memory Stick PRO Duo", "Memory Stick PRO-HG Duo", schede di memoria SD (Classe 2 o superiore), schede di memoria SDHC (Classe 2 o superiore) e schede di memoria SDXC (Classe 2 o superiore). Il funzionamento con tutte le schede di memoria non è garantito.
• "Memory Stick PRO Duo" fino a 32 GB e schede di memoria SD fino a 64 GB sono state provate e collaudate per l'utilizzo con questa videocamera.
• Per la registrazione di filmati su "Memory Stick PRO Duo", si consiglia di utilizzare una "Memory Stick PRO Duo" di capacità pari a 512 MB o superiore.
• In questo manuale "Memory Stick PRO Duo" e "Memory Stick PRO-HG Duo" sono chiamate "Memory Stick PRO Duo" e le schede di memoria SD, SDHC e SDXC sono chiamate schede di memoria SD.

Note

Non è possibile utilizzare "MultiMediaCard". - Le immagini registrate su schede di memoria SDXC non possono essere riprodotte o importate su computer non compatibili con exFAT, componenti AV, ecc., collegati a questa videocamera mediante un cavo USB. Verificare in anticipo che i dispositivi collegati siano compatibili con exFAT. Se si collega un dispositivo non compatibile con exFAT, la schermata di inizializzazione potrebbe essere visualizzata. Non eseguire l'inizializzazione o tutti i contenuti registrati andranno persi. * exFAT è il file system utilizzato dalle schede di memoria SDXC.

Formati delle schede di memoria utilizzabili con la videocamera

• È possibile utilizzare solo "Memory Stick Duo" di dimensioni pari a circa la metà delle "Memory Stick" standard e schede di memoria SD di dimensioni standard.
• Non applicare etichette o simili sulla scheda di memoria o sull'adattatore della scheda di memoria. In caso contrario, si potrebbero provocare problemi di funzionamento.

Aprire il coperchio, orientare l'angolo smussato della scheda di memoria come illustrato nella figura, quindi inserire la scheda di memoria nell'apposito alloggiamento fino a quando non scatta in posizione.

• Chiudere il coperchio dopo aver inserito la scheda di memoria.

Si noti la direzione dell'angolo smussato.

Se si inserisce una nuova scheda di memoria, potrebbe essere visualizzata la schermata [Crea un nuovo file di database di immagini]. In quel caso, toccare [Sì]. Se si registrano solo foto sulla scheda di memoria, toccare [No].

• Verificare la direzione della scheda di memoria. Inserendo a forza la scheda di memoria nella direzione sbagliata, è possibile che la scheda stessa, il suo alloggiamento o i dati di immagine ne risultino danneggiati.

Nota

• Se viene visualizzato [Impossibile creare un nuovo file di database di immagini. È possibile che lo spazio disponibile non sia sufficiente.], inizializzare la scheda di memoria toccando [MENU] → [Visualizza] → [FORMATTAZ.SUPP.] (nella categoria [GEST.SUPPORTO]) → [SCHEDA MEMORIA] (DCR-SX65E/SX85E) → [SI] → [SI] → OK.

Per estrarre la scheda di memoria

Aprire il coperchio e premere leggermente la scheda di memoria verso l'interno una volta.

• Non aprire il coperchio durante la registrazione.
• Durante l'inserimento o l'estrazione della scheda di memoria, prestare attenzione a non farla fuoriuscire e cadere.

Duplicazione o copia di filmati e foto dal supporto di registrazione interno a una scheda di memoria (DCR-SX65E/SX85E)

Toccare MENU (MENU) → [Visualizza] → [DUPLICA FILMATO]/[COPIA FOTO] (nella categoria [MDFC]), quindi seguire le istruzioni visualizzate sullo schermo.

Registrazione/riproduzione

Registrazione

Per impostazione predefinita, i filmati vengono registrati sul seguente supporto di registrazione.

DCR-SX45E: scheda di memoria

DCR-SX65E/SX85E: memoria interna

Suggerimento

• Vedere a pagina 16 per informazioni su come sostituire il supporto di registrazione (DCR-SX65E/SX85E).

Stringere la cinghia dell'impugnatura.

2

Aprire lo schermo LCD della videocamera.

La videocamera si accende e il copriobiettivo si apre.

• Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER (p. 14).
• È possibile cambiare modalità di registrazione premendo MODE. Premere MODE per accendere la spia del modo di registrazione desiderato.

Tasto MODE

(Filmato): durante la registrazione di filmati; (Foto): durante la registrazione di foto

Registrazione di filmati

Premere START/STOP per avviare la registrazione.

• È inoltre possibile avviare la registrazione toccando ● nella parte inferiore sinistra dello schermo LCD.

Per arrestare la registrazione, premere di nuovo START/STOP.

• È inoltre possibile arrestare la registrazione toccando ● nella parte inferiore sinistra dello schermo LCD.
• Le icone e gli indicatori sul pannello LCD vengono visualizzati per circa 3 secondi, poi scompaiono dopo l'accensione della videocamera o il passaggio ai modi di registrazione (filmato/foto)/riproduzione. Per visualizzare di nuovo le icone e gli indicatori, toccare un punto qualsiasi dello schermo LCD, ad eccezione dei pulsanti di registrazione e zoom.

Note

• Chiudendo lo schermo LCD durante la ripresa di filmati, la videocamera arresta la registrazione.
• Il tempo massimo di registrazione continua di filmati è pari a circa 13 ore.
• Quando un file di filmato supera i 2 GB, viene creato automaticamente un file di filmato successivo.
• Dopo l'accensione della videocamera sono necessari diversi secondi prima di poter iniziare a registrare. Durante quell'intervallo non è possibile utilizzare la videocamera.
• Se i dati sono ancora in fase di scrittura sul supporto di registrazione dopo il termine della registrazione, saranno indicati i seguenti stati. In questa fase, non sottoporre a urti o vibrazioni la videocamera e non rimuovere la batteria né l'alimentatore CA.

- La spia di accesso (p.18) è accesa o lampeggiante. - L'icona del supporto nell'angolo superiore destro dello schermo LCD lampeggia.

Suggerimenti

• È possibile acquisire foto dai filmati registrati.
• Per informazioni sui tempi di registrazione dei filmati, vedere a pagina 55.
• È possibile controllare il tempo di registrazione, la capacità residua stimata e altre informazioni toccando (MENU) → [Visualizza] → [INFO SUPPORTO] (nella categoria [GEST.SUPPORTO]).
• Lo schermo LCD della videocamera può visualizzare le immagini registrate a schermo intero (visualizzazione totale dei pixel). Tuttavia, in quel modo è possibile che le estremità superiore, inferiore, destra e sinistra delle immagini appaiano sfocate quando riprodotte su un televisore non compatibile con la visualizzazione con tutti i pixel. In tal caso, impostare [CORN.GUIDA] su [ATTIVATO], quando si registrano le immagini utilizzando come guida la cornice esterna visualizzata sullo schermo.
• [STEADYSHOT] è regolato su [STANDARD] per impostazione predefinita.
• Per regolare l'angolazione del pannello LCD, innanzitutto aprirlo a 90 gradi rispetto alla videocamera (1), quindi regolare l'angolazione (2).

(2) 90 gradi (massimo)

(2) 180 gradi (massimo)

(1) 90 gradi rispetto alla videocamera

Codice dati durante la registrazione

La data, l'ora e la condizione della registrazione vengono registrate automaticamente sul supporto di registrazione. Durante la registrazione, questi dati non vengono visualizzati.

Tuttavia, è possibile verificarli durante la riproduzione come [CODICE DATI]. Per visualizzarli, toccare [MENU] → [Visualizzaalto] → [IMP.RIPRODUZ.] (nella

categoria [RIPRODUZIONE]) → l'impostazione desiderata → OK → 0 → x.

Registrazione di foto

Per impostazione predefinita, le foto vengono registrate sul seguente supporto di registrazione.

DCR-SX45E: schede di memoria

DCR-SX65E/SX85E: memoria interna

Suggerimento

• Vedere a pagina 16 per informazioni su come sostituire il supporto di registrazione (DCR-SX65E/SX85E).

1 Premere MODE per accendere la spia (foto).

Lo schermo LCD passa alla modalità di registrazione Foto e il rapporto del formato diventa 4:3.

2 Premere leggermente il tasto PHOTO per regolare la messa a fuoco, quando premerlo fino in fondo.

• È inoltre possibile registrare foto toccando lo schermo LCD.

Quando il simbolo appare, la foto è stata registrata.

Suggerimento

• Per modificare le dimensioni dell'immagine, toccare MENU (MENU) → [Visualizzaalto] → [DIM. IMMAG.] (nella categoria [IMP.FOTO VCAM.]) → l'impostazione desiderata → OK → X.

Riproduzione sulla videocamera

Per impostazione predefinita, vengono riprodotti i filmati e le foto registrati sui seguenti supporti di registrazione.

DCR-SX45E: scheda di memoria

DCR-SX65E/SX85E: memoria interna

Suggerimento

• Vedere a pagina 16 per informazioni su come sostituire il supporto di registrazione (DCR-SX65E/SX85E).

Aprire lo schermo LCD della videocamera.

La videocamera si accende.

• Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER (p. 14).

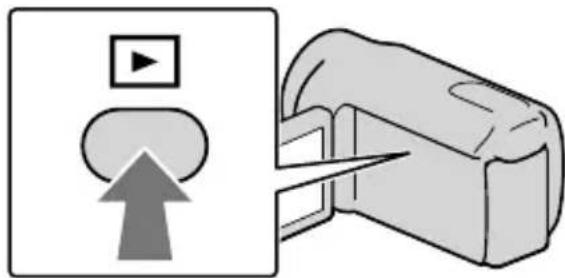

2 Premere (VISUALIZZA IMMAGINI).

La schermata VISUAL INDEX viene visualizzata dopo circa un secondo.

• È inoltre possibile visualizzare la schermata VISUAL INDEX toccando (VISUALIZZA IMMAGINI) sullo schermo LCD.

3 Toccare (Filmato) (1) → il filmato desiderato (2) per riprodurre un filmato.

Toccare (Foto) (1) → la foto desiderata (2) per visualizzare la foto.

I filmati vengono visualizzati e ordinati per data di registrazione.

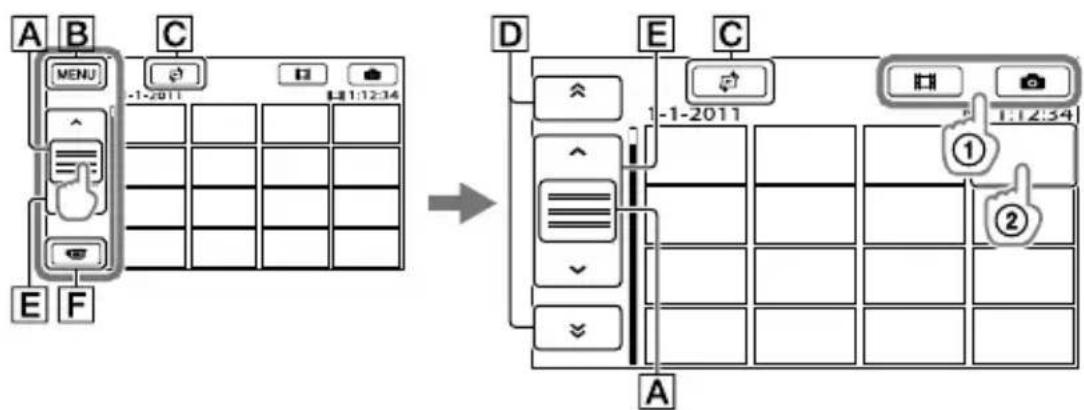

A Consente di nascondere la visualizzazione del pulsante operativo. B Alla schermata MENU.

C Consente di visualizzare la schermata per la selezione del tipo di indice ([INDICE DELLE DATE]/[FOTOGRAMMI]/[VOLTI]). D / E Consente di visualizzare i filmati registrati alla data precedente/successiva.* F Consente di visualizzare il filmato precedente/successivo. G Consente di tornare alla schermata di registrazione.

* D viene visualizzato quando si tocca A.

• È inoltre possibile scorrere il display toccando e trascinando A, D o E.
• |▶| viene visualizzato insieme al filmato o alla foto riprodotti o registrati più di recente. Se si tocca il filmato o la foto con |▶|, è possibile far continuare la riproduzione dal punto in cui è stata interrotta in precedenza. (▶ appare sulla foto registrata nella scheda di memoria).

Riproduzione di filmati

La videocamera inizia la riproduzione del filmato selezionato.

Suggerimenti

• Quando la riproduzione dal filmato selezionato raggiunge l'ultimo filmato, viene visualizzata di nuovo la schermata VISUAL INDEX.
• Toccare / per attivare il modo di pausa per riprodurre il filmato lentamente.
• Toccando ripetutamente / durante la riproduzione, i filmati vengono riprodotti a una velocità pari a circa 5 volte → circa 10 volte → circa 30 volte → circa 60 volte quella normale.
• È possibile visualizzare VISUAL INDEX toccando (MENU) → [Visualizza] → [VISUAL INDEX] (nella categoria [RIPRODUZIONE]).
• La data e l'ora di registrazione, nonché le condizioni di ripresa, vengono registrate automaticamente durante la registrazione. Queste informazioni non vengono visualizzate durante la registrazione, ma è possibile visualizzarle durante la riproduzione toccando [MENU] (MENU) → [Visualizza] → [IMP.RIPRODUZ.] (nella categoria [RIPRODUZIONE]) → [CODICE DATI] → l'impostazione desiderata → OK → X.

Per regolare il volume audio dei filmati

Durante la riproduzione di filmati, toccare per regolare con.

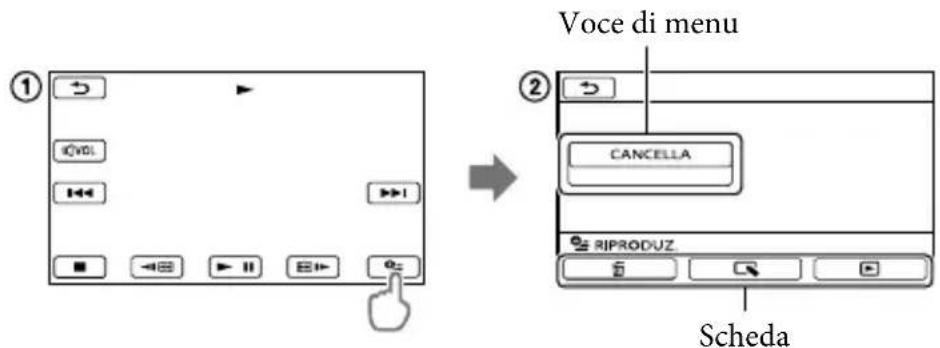

• È inoltre possibile regolare il volume dell'audio utilizzando l'OPTION MENU.

Visualizzazione delle foto

La videocamera visualizza la foto selezionata.

Suggerimento

• Quando si visualizzano le foto registrate su una scheda di memoria, sullo schermo viene visualizzato (cartella di riproduzione).

Riproduzione di immagini su un televisore

Collegare la videocamera alla presa di ingresso di un televisore o di un videoregistratore utilizzando il cavo di collegamento A/V 1 o un cavo di collegamento A/V con SVIDEO.

1. Per eseguire questa operazione, collegare la videocamera alla presa di rete mediante l'alimentatore CA in dotazione (p. 13). Consultare inoltre i manuali delle istruzioni in dotazione con i dispositivi da collegare.

1 Cavo di collegamento A/V (in dotazione) Collegamento a un altro dispositivo tramite il Connettore remoto A/V utilizzando un cavo di collegamento A/V. 2 Cavo di collegamento A/V con SVIDEO (in vendita separatamente) Durante il collegamento a un altro dispositivo mediante la presa SVIDEO utilizzando un cavo di collegamento A/V con un cavo SVIDEO (in vendita separatamente), è possibile ottenere immagini di qualità più elevata rispetto a quelle ottenute utilizzando un cavo di collegamento A/V. Collegare le spine bianca e rossa (audio sinistro/destro) e la spina SVIDEO (canale SVIDEO) del cavo di collegamento A/V utilizzando un cavo SVIDEO (in vendita separatamente). Il collegamento della spina gialla non è necessario. Con il collegamento della sola presa SVIDEO non avverrà la trasmissione dell'audio.

Connettore remoto A/V

1 Impostare il selettore di ingresso del televisore sull'ingresso a cui sarà collegata la videocamera.

Per i dettagli, consultare il manuale di istruzioni in dotazione con il televisore.

2 Collegare la videocamera a un televisore con il cavo di collegamento A/V (1, in dotazione) o con un cavo di collegamento A/V con SVIDEO (2, in vendita separatamente).

Collegare la videocamera alla presa di ingresso del televisore.

3 Riprodurre i filmati e le foto sulla videocamera (p. 24).

Per impostare il rapporto di formato in base al televisore collegato (16:9/4:3)

Toccare MENU (MENU) → [Visualizza alto] → [IMPOST.USCITA] (nella categoria [IMPOST.GENERALI]) → [IMMAGINE TV] → [16:9] o [4:3] → OK → OK → OK

Se il televisore/videoregistratore dispone di un adattatore a 21 piedini (EUROCONNECTOR)

Per visualizzare le immagini di riproduzione, utilizzare un adattatore a 21 piedini (in vendita separatamente).

Note

• Se si imposta [IMMAGINE TV] su [4:3], la qualità dell'immagine può diminuire. Inoltre, se il rapporto di formato dell'immagine registrata cambia tra 16:9 (ampio) e 4:3, è possibile che si verifichino tremolii dell'immagine.
• Su alcuni televisori 4:3, le foto registrate con il rapporto di formato 4:3 potrebbero non essere visualizzate a schermo intero. Non si tratta di un problema di funzionamento.

• Quando si riproduce un'immagine registrata con il rapporto di formato 16:9 (ampio) su un televisore 4:3 non compatibile con il segnale 16:9 (ampio), impostare [IMMAGINE TV] su [4:3].

Suggerimento

• Per visualizzare le informazioni (contatori e casi via) sullo schermo del monitor, toccare (MENU) → [Visualità] → [IMPOST.USCITA] (nella categoria IMPOST.GENERALI) → [USC. VISUAL.] → [USC.V./LCD] OK →

Uso corretto della videocamera

Eliminazione di filmati e foto

È possibile liberare spazio sul supporto eliminando filmati e foto dal supporto di registrazione.

Note

• Una volta eliminate, le immagini non possono essere recuperate. Salvare in anticipo i filmati e le foto importanti. Non rimuovere il blocco batteria o l'alimentatore CA dalla videocamera durante l'eliminazione delle immagini. Diversamente, è possibile causare danni al supporto di registrazione. Non estrarre la scheda di memoria durante l'eliminazione delle immagini dalla scheda di memoria stessa. Non è possibile eliminare filmati e foto protetti. Rimuovere la protezione di filmati e foto prima di eliminarli.
• Se il filmato eliminato è incluso nella Playlist, anche quello aggiunto alla Playlist verrà eliminato dalla Playlist.

Suggerimenti

• È possibile eliminare un'immagine nella schermata di riproduzione da OPTION MENU.
• Per eliminare tutte le immagini registrate nel supporto di registrazione e recuperare tutto lo spazio registrabile del supporto, formattare quest'ultimo.
• Le immagini di formato ridotto che permettono di visualizzare più immagini allo stesso tempo su una schermata indice sono dette "miniature".

Toccare (MENU) [Visualizza] → [CANCELLA] (nella categoria MDFC]).

2 Per eliminare i filmati, toccare [CANCELLA] → [CANCELLA].

• Per eliminare le foto, toccare [CANCELLA] → [CANCELLA].

3 Toccare i filmati e le foto da eliminare, visualizzando su essi il simbolo √.

• Tenere premuta l'immagine sullo schermo LCD per confermarla. Toccare [ ] per tornare alla schermata precedente.

Toccare OK → [SI] → OK → X.

Per eliminare contemporaneamente tutti i filmati/tutte le foto:

Al punto 2, toccare [CANCELLA] → [CANC. TUTTO] → [SI] → [SI] → OK → X. Per eliminare contemporaneamente tutte le foto, toccare [CANCELLA] → [CANC. TUTTO] → [SI] → [SI] → OK → X.

Per eliminare contemporaneamente tutti i filmati/tutte le foto registrati nello stesso giorno:

Nota:

• Non è possibile eliminare le foto sulla scheda di memoria in base alla data di registrazione.

① Al punto 2, toccare [CANCELLA] → [CANC. per data].

• Per eliminare contemporaneamente tutte le foto scattate lo stesso giorno, toccare [CANCELLA] → [CANC. per data].

② Toccare e selezionare la data di registrazione dei filmati o delle foto desiderati, quindi toccare OK.

• Toccare e tenere premuta l'immagine sullo schermo LCD per confermarla. Toccare per tornare alla schermata precedente.

Salvataggio di filmati e foto con un computer.

Preparazione del computer (Windows).

Utilizzando "PMB (Picture Motion Browser)" è possibile effettuare le seguenti operazioni.

• Importazione delle immagini in un computer
• Visualizzazione e modifica delle immagini importate — Creazione di un disco
• Caricamento di filmati e foto su siti Web. Per salvare filmati e foto su un computer, installare innanzitutto "PMB" dal CD-ROM in dotazione.

Note

• Non formattare il supporto della videocamera utilizzando un computer. In caso contrario, la videocamera potrebbe non funzionare correttamente.
• È possibile creare un disco utilizzando dischi da 12 cm dei seguenti formati con "PMB".

DVD-R/DVD+R/DVD+R DL: non riscrivibili. DVD-RW/DVD+RW: riscrivibili.

Punto 1: Verifica dei requisiti di sistema.

SO*1

Microsoft Windows XP SP3* / Windows Vista SP2* / Windows 7

CPU*4

Intel Pentium III da 1 GHz o superiore

Applicazione

DirectX 9.0c o versioni successive (questo prodotto si basa sulla tecnologia DirectX; è necessario avere DirectX installato)

Memoria

256 MB o superiore

Gli altri requisiti necessari per il sistema operativo devono essere soddisfatti.

Disco rigido

Spazio su disco necessario per l'installazione: circa 500 MB (5 GB o più possono essere necessari per creare dischi DVD).

Schermo

Minimo 1.024 pixel × 768 pixel

Altro

Porta USB (fornita come standard, Hi-Speed USB (compatibile con USB 2.0)), masterizzatore DVD (per l'installazione è necessaria un'unità CD-ROM)

È necessaria l'installazione standard. Il funzionamento non è garantito se il sistema operativo è stato aggiornato o se si utilizza un sistema multiboot. ² Le versioni a 64-bit e Starter (Edition) non sono supportate. È necessario Image Mastering API (IMAPI) 2.0 per Windows o versioni superiori per poter utilizzare la funzione di creazione dischi, ecc. ³ Starter (Edition) non è supportato. ¹ Si consiglia un processore più rapido.

⊙ Nota

• Il funzionamento in tutti gli ambienti informatici non è garantito.

Se si utilizza un Macintosh

Il software "PMB" in dotazione non è supportato dai computer Macintosh. Per importare foto o filmati sul computer, contattare Apple Inc..

Punto 2 Installazione del software "PMB" in dotazione

Installare "PMB" prima di collegare la videocamera al computer.

• Nota

• Se è stata installata una versione di "PMB" precedente alla 5.0.00 sul computer, potrebbe non essere possibile utilizzare alcune funzioni del programma "PMB" quando si installa "PMB" dal CD-ROM in dotazione. Inoltre, "PMB Launcher" viene installato dal CD-ROM in dotazione ed è possibile avviare "PMB" o altri software utilizzando "PMB Launcher". Fare doppio clic sull'icona di collegamento a "PMB Launcher" sullo schermo del computer per avviare "PMB Launcher".

1 Accertarsi che la videocamera non sia collegata al computer.

2 Accendere il computer.

• Effettuare l'accesso come Amministratore per eseguire l'installazione.
• Chiudere tutte le applicazioni in esecuzione sul computer prima di installare il software.

3 Inserire il CD-ROM in dotazione nell'unità disco del computer.

Viene visualizzata la schermata di installazione.

• Se la schermata non viene visualizzata, fare clic su [start] → [Computer] (in Windows XP, [Risorse del computer]), quindi fare doppio clic su SONYPMB (E:) *. * I nomi delle unità (come (E:)) possono variare in base al computer.

4 Fare clic su [Installa].

5 Selezionare il paese o la regione.

6 Selezionare la lingua desiderata per l'applicazione da installare, quindi procedere alla schermata successiva. 7 Leggere attentamente i termini dell'accordo di licenza. Se si accettano i termini, selezionare l'opzione appropriata e quindi fare clic su [Avanti] → [Installa]. 8 Accendere la videocamera, quindi collegarla al computer utilizzando il cavo USB in dotazione.

La schermata [SELEZ.USB] viene visualizzata automaticamente sullo schermo della videocamera.

9 Toccare uno dei tipi di supporto visualizzati sullo schermo affinché il computer riconosca la videocamera.

[COLLEGAM.USB] memoria interna (DCR-SX65E/SX85E) [COLLEGAM.USB] : scheda di memoria

• Il supporto di registrazione visualizzato cambia in base al modello.
• Se la schermata [SELEZ.USB] non viene visualizzata, toccare [MENU] → [Visualizza alto] → COLLEGAM.USB (nella categoria [ALTRO]).

10 Fare clic su [Continua] sullo schermo del computer.

11 Seguire le istruzioni sullo schermo per installare il software.

• In base al computer, potrebbe essere necessario installare software di terzi. Se compare la schermata di installazione, seguire le istruzioni per installare il software richiesto.
• Durante l'installazione collegare la videocamera al computer.

Quando l'installazione è stata completata, compaiono le seguenti icone. Rimuovere il CD-ROM dal computer.

avvia "PMB". : visualizza "Guida di PMB". : visualizza "PMB Launcher". "PMB Launcher" consente di avviare "PMB" o un altro software o di aprire siti Web.

• Potrebbero apparire altre icone. In base alla procedura d'installazione, potrebbe non comparire alcuna icona.

Nota

• Per creare dischi o utilizzare altre funzioni di Windows XP, è necessario installare Image Mastering API v2.0 per Windows XP. Se Image Mastering API v2.0 per Windows XP non è stato installato di recente, selezionarlo dai programmi necessari nella schermata di installazione e seguire la procedura visualizzata per installarlo. (Il computer deve essere collegato a Internet per effettuare l'installazione.) È possibile installare Image Mastering API v2.0 per Windows XP in risposta al messaggio visualizzato quando si tenta di avviare le funzioni interessate.

Per scollegare la videocamera dal computer

① Fare clic sull'icona in basso a destra sul desktop del computer → [Rimozione sicura Periferica di archiviazione di massa USB].

② Toccare [STP] → [SI] sullo schermo della videocamera. ③ Scollegare il cavo USB.

Note

• Effettuare l'accesso dal computer utilizzando il software "PMB" in dotazione. Non modificare i file o le cartelle sulla videocamera dal computer. I file di immagine potrebbero essere eliminati oppure non essere riproducibili.
• Per importare filmati lunghi o immagini modificate, utilizzare il software in dotazione "PMB". Se si utilizza un software diverso, le immagini potrebbero non essere importate correttamente.

Non è possibile garantire il funzionamento se viene eseguita l'operazione di cui sopra. - Le dimensioni di file massime sono 2 GB. Se un file ha dimensioni superiori a 2 GB, verrà diviso automaticamente. Sebbene il file possa apparire diviso nella visualizzazione su PC, la videocamera e la funzione di importazione di "PMB" elaboreranno tale file in modo appropriato. - Quando si eliminano file di immagine, seguire la procedura a pagina 30. Non eliminare i file di immagine sulla videocamera direttamente dal computer. Non copiare i file sul supporto di registrazione dal computer. Il funzionamento non è garantito.

Avvio di PMB (Picture Motion Browser)

Fare doppio clic sull'icona di collegamento a "PMB" sullo schermo del computer.

Nota

• Se l'icona non è presente sullo schermo del computer, fare clic su [Start] → [Tutti i programmi] → [PMB] per avviare "PMB".

Con "PMB" è possibile visualizzare, modificare o creare dischi contenenti filmati e foto.

Lettura di "Guida di PMB"

Per dettagli su come utilizzare "PMB", leggere "Guida di PMB". Fare doppio clic sull'icona di collegamento a "Guida di PMB" sullo schermo del computer per aprire "Guida di PMB".

Nota

• Se l'icona non è presente sullo schermo del computer, fare clic su [Start] → [Tutti i programmi] → [PMB] → [Guida di PMB]. È possibile aprire "Guida di PMB" da [?] di "PMB".

Uso di "PMB Portable"

L'applicazione "PMB Portable" è precaricata nella presente videocamera.

È possibile caricare facilmente le immagini in un servizio di rete, anche con un computer sul quale "PMB" non è installato.

Per informazioni dettagliate sull'uso dell'applicazione, fare clic sul pulsante della Guida nell'angolo superiore destro dopo l'avvio di "PMB Portable".

1 Accendere la videocamera, quindi collegarla a un computer tramite il cavo USB incorporato.

La schermata [SELEZ.USB] viene visualizzata sullo schermo LCD della videocamera.

2 Toccare per selezionare il supporto di registrazione per il quale si desidera utilizzare "PMB Portable".

[COLLEGAM.USB] memoria interna (DCR-SX65E/SX85E)

• Se la schermata [SELEZ.USB] non viene visualizzata, toccare MENU (MENU) →

[Visualizza] → COLLEGAM.USB (nella categoria [ALTRO]).

3 Fare clic su "PMB Portable".

Compare la schermata del contratto utente.

4 Configurare le impostazioni seguendo le istruzioni sullo schermo.

"PMB Portable" si avvia.

Per ulteriori informazioni su "PMB Portable", consultare la Guida di "PMB Portable".

Note

• Connettersi sempre a una rete quando si caricano delle immagini utilizzando "PMB Portable".
• Se [PMB Portable] non è visualizzato nella finestra di esecuzione automatica, fare clic su [Computer] → [PMBPORTABLE], quindi fare doppio clic su [PMBP_Win.exe].

Salvataggio di immagini su un supporto esterno (COPIA DIRETTA)

È possibile salvare filmati e foto su un supporto esterno (dispositivo di memorizzazione USB), ad esempio un'unità disco rigido esterna. È inoltre possibile riprodurre immagini sulla videocamera o su un altro dispositivo di riproduzione.

Note

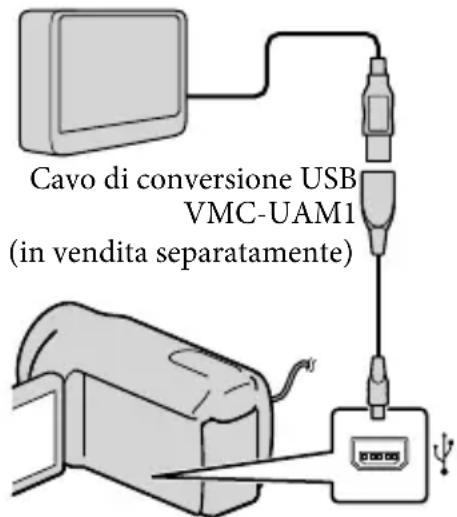

• Per questa operazione è necessario il cavo di conversione USB VMC-UAM1 (in vendita separatamente).
• Il cavo di conversione USB VMC-UAM1 potrebbe non essere disponibile in alcuni paesi o in alcune regioni.
• Di seguito sono riportati i dispositivi che non è possibile utilizzare come supporti esterni.

- supporto con capacità superiore a 2 TB - unità disco generica, quale un'unità CD o DVD - supporto collegato tramite hub USB - supporto con hub USB incorporato - lettore di schede

• Potrebbe non essere possibile utilizzare un supporto esterno con una funzione di codice.
• Per la videocamera è disponibile il file system FAT. Se il supporto esterno è stato formattato per un file system NTFS e non è possibile utilizzarlo, formattare il supporto esterno stesso nella videocamera prima dell'uso. La schermata di formattazione compare quando il supporto esterno viene collegato alla videocamera. La schermata di formattazione potrebbe apparire anche in caso di supporto che utilizza il file system FAT.
• Non è possibile garantire il funzionamento con tutti i dispositivi collegabili.
• Collegare la videocamera alla presa a muro mediante l'alimentatore CA in dotazione (p. 13).
• Consultare il manuale di istruzioni in dotazione con il supporto esterno.
• Per ulteriori informazioni sui supporti esterni utilizzabili, visitare la pagina di supporto Sony per il proprio paese/la propria regione.

Suggerimenti

• È inoltre possibile importare immagini registrate su supporti esterni mediante il software in dotazione "PMB". 1 Collegare l'alimentatore CA e il cavo di alimentazione alla presa DC IN della videocamera e alla presa a muro. 2 Se il supporto esterno è dotato di un alimentatore CA, collegarlo alla presa a muro. 3 Collegare il cavo di conversione USB al supporto esterno. 4 Collegare il cavo di conversione USB alla presa (USB) della videocamera. Quando viene visualizzata la schermata [Crea un nuovo file di database di immagini.], toccare [Sì].

• Non è possibile stabilire il collegamento al Cavo USB incorporato.

5 Toccare [Copia.] sullo schermo della videocamera.

DCR-SX65E/SX85E:

È possibile salvare nel supporto di registrazione interno della videocamera i filmati e le foto che non sono ancora stati salvati sul supporto esterno.

DCR-SX45E:

È possibile salvare i filmati e le foto che non sono ancora stati salvati sul supporto esterno.

• La schermata viene visualizzata solo se esistono nuove immagini registrate.

6 Al termine dell'operazione, toccare OK sullo schermo della videocamera.

Nota

• Il numero di scene che è possibile salvare sul supporto esterno è indicato di seguito.

Filmati: 9.999 filmati

Foto: 9.999 fotogrammi × 899 cartelle. Il numero di scene varia in base al tipo di immagini registrate.

Durante il collegamento di un supporto esterno

Le immagini del supporto esterno vengono visualizzate sullo schermo LCD. I tasti di visualizzazione dei filmati e delle foto sulla schermata VISUAL INDEX cambiano come illustrato di seguito.

Sul supporto esterno è possibile effettuare impostazioni di menu, quali l'eliminazione di immagini. Toccare MENU (MENU) → [Visualizza altro] sulla schermata VISUAL INDEX.

Per salvare filmati e foto

È inoltre possibile salvare immagini registrate su schede di memoria.

Nota

Non è possibile cercare o copiare le foto registrate sulla scheda di memoria in base alla data di registrazione.

Toccare [Riproduzione] al punto 5 riportato sopra.

Viene visualizzata la schermata VISUAL INDEX del supporto esterno.

Toccare MENU → [Visualizza] → [DUPLICA FILMATO]

(durante la selezione di filmati) / [COPIA FOTO] (durante la selezione di foto).

Seguire le istruzioni sullo schermo per selezionare il supporto di registrazione (DCR-SX65E/SX85E) e i metodi di selezione delle immagini.

Se è stato selezionato [DUPLICA per selezione], toccare l'immagine da salvare.

Viene visualizzato il simbolo ✓.

• Se è stato selezionato [DUPLICA per data], selezionare la data delle immagini che si desidera duplicare con /, quindi toccare OK e procedere al punto ⑤.

Capacità rimanente del supporto esterno

• Tenere premuta l'immagine sullo schermo LCD per confermarla. Toccare ← per tornare alla schermata precedente.
• Toccando la data, è possibile ricercare le immagini in base alla data.

(5) Toccare OK [SI] sullo schermo della videocamera.

Per riprodurre sulla videocamera le immagini nel supporto esterno

① Toccare [Riproduci] al punto 5 riportato sopra. Viene visualizzata la schermata VISUAL INDEX del supporto esterno. ② Riprodurre l'immagine (p. 24).

• Le immagini possono essere visualizzate anche su un televisore collegato alla videocamera (p. 27).

Note

• Non è possibile visualizzare l'indice delle date delle foto.
• Se la videocamera non riconosce il supporto esterno, provare le seguenti operazioni.

Ricollegare il cavo di conversione USB alla videocamera. Se il supporto esterno è dotato di un alimentatore CA, collegarlo alla presa a muro.

Per terminare il collegamento al supporto esterno

① Toccare la schermata VISUAL INDEX del supporto esterno. ② Scollegare il cavo di conversione USB.

Creazione di un disco con un masterizzatore o un registratore DVD

Creazione di un disco con il masterizzatore DVD dedicato, DVDirect Express

Utilizzando il masterizzatore DVD dedicato, DVDirect Express (in vendita separatamente), è possibile creare un disco o riprodurre le immagini su un disco creato.

Consultare inoltre il manuale delle istruzioni in dotazione con il masterizzatore DVD.

Note

• Per eseguire questa operazione, collegare la videocamera alla presa di rete mediante l'alimentatore CA in dotazione (p. 13).
• È possibile utilizzare solo dischi vergini dei tipi riportati di seguito:

DVD-R da 12 cm, DVD+R da 12 cm

• Il dispositivo non supporta i dischi a doppio strato.
• Nella presente sezione, DVDirect Express viene indicato come "masterizzatore DVD".

1 Collegare l'alimentatore CA e il cavo di alimentazione alla presa DC IN della videocamera e alla presa a muro (p. 13).

2 Accendere la videocamera e collegare il masterizzatore DVD alla presa (USB) della videocamera utilizzando il cavo USB del masterizzatore DVD.

• Non è possibile stabilire il collegamento al cavo USB incorporato.

3 Inserire un disco vergine nel masterizzatore DVD e chiudere il vassoio.

La schermata [MASTERIZZ.DISCO] viene visualizzata sullo schermo della videocamera.

Premere (DISC BURN) sul masterizzatore DVD.

I filmati registrati sul supporto di registrazione interno, che non sono stati salvati su alcun disco, saranno registrati sul disco (DCR-SX65E/ SX85E).

I filmati che non sono stati salvati su alcun disco, saranno registrati sul disco (DCR-SX45E).

5 Se le dimensioni totali dei filmati da masterizzare superano quelle del disco, ripetere la procedura descritta ai punti 3 e 4.

6 Toccare OK, quindi [STP] e [ESTRARRE IL DISCO] sullo schermo della videocamera. Rimuovere il disco al termine dell'operazione. 7 Toccare OK, quindi scollegare il cavo USB.

Per personalizzare un disco con OPZ. MAST.DISCO

Eseguire questa operazione nei casi riportati di seguito:

- Per duplicare un'immagine - Per creare più copie dello stesso disco Durante la duplicazione di immagini nella scheda di memoria (DCR-SX65E/SX85E)

① Toccare [OPZ.MAST.DISCO] al punto 4. ② Selezionare il supporto di registrazione contenente il/i filmato/i da salvare (DCR-SX65E/SX85E). ③ Toccare il filmato che si desidera masterizzare sul disco.

Viene visualizzato il simbolo ✓

Capacità residua del disco

• Tenere premuta l'immagine sullo schermo LCD per confermarla. Toccare per tornare alla schermata precedente.
• Toccando la data, è possibile ricercare le immagini in base alla data.

④ Toccare [SÌ] sullo schermo della videocamera.

• Per creare un altro disco con lo stesso contenuto, inserire un nuovo disco e toccare [CREA STESSO DISCO].

⑤ Al termine dell'operazione, toccare [ESCI] → [STOP] sullo schermo della videocamera. ⑥ Scollegare il cavo USB dalla videocamera.

Per riprodurre un disco sul masterizzatore DVD

① Collegare l'alimentatore CA e il cavo di alimentazione alla presa DC IN della videocamera e alla presa a muro (p. 13). ② Accendere la videocamera e collegare il masterizzatore DVD alla presa USB della videocamera utilizzando il cavo USB del masterizzatore DVD.

• Collegando la videocamera a un televisore, è possibile riprodurre filmati sullo schermo di un televisore (p. 27).

③ Inserire un disco creato nel masterizzatore DVD.

I filmati sul disco vengono visualizzati come VISUAL INDEX sullo schermo della videocamera.

Premere il tasto di riproduzione sul masterizzatore DVD.

• È inoltre possibile eseguire queste operazioni dallo schermo della videocamera.

Toccare [STP] → [ESTRARRE IL DISCO] sullo schermo della videocamera e rimuovere il disco al termine dell'operazione. ⑥ Toccare OK per collegare il cavo USB.

Note

• Durante la creazione di un disco, non eseguire le operazioni riportate di seguito.
• Spegnere la videocamera
• Scollegare il cavo USB o l'alimentatore CA
• Sottoporre la videocamera a urti o vibrazioni meccaniche
• Estrarre la scheda di memoria dalla videocamera
• Prima di eliminare i filmati dalla videocamera, riprodurre il disco creato per accertarsi che la duplicazione sia stata eseguita correttamente.
• Se sullo schermo viene visualizzato [Operazione non riuscita.] o [MASTERIZZA DISCO non riuscita.], inserire un altro disco nel masterizzatore DVD ed eseguire di nuovo l'operazione DISC BURN.

Suggerimenti

• Se le dimensioni totali dei filmati da masterizzare mediante la funzione DISC BURN superano quelle del disco, la creazione del disco si interrompe una volta giunta al limite. Pertanto, è possibile che l'ultimo filmato sul disco venga tagliato.
• Il tempo di creazione di un disco, per la duplicazione di filmati fino ad esaurire la capacità dell'intero disco, è compreso tra 20 minuti e 60 minuti circa. A seconda del modo di registrazione o del numero di scene, la creazione del disco potrebbe richiedere più tempo.
• Se non è possibile riprodurre i dischi creati su alcun lettore DVD, collegare la videocamera al masterizzatore DVD e avviare la riproduzione.

Creazione di un disco con un masterizzatore DVD diverso da DVDirect Express

È possibile salvare filmati su disco collegando la videocamera a dispositivi per la creazione di dischi, ad esempio un masterizzatore Sony DVD diverso da DVDirect Express, utilizzando il cavo USB. Consultare inoltre i manuali delle istruzioni in dotazione con i dispositivi da collegare.

Note

• Il masterizzatore Sony DVD potrebbe non essere disponibile in alcuni paesi o regioni.
• Per eseguire questa operazione, collegare la videocamera alla presa di rete mediante l'alimentatore CA in dotazione (p. 13).

1 Collegare l'alimentatore CA e il cavo di alimentazione alla presa DC IN della videocamera e alla presa a muro (p. 13). 2 Accendere la videocamera e collegare un masterizzatore DVD alla presa USB della videocamera utilizzando il cavo USB incorporato.

La schermata [SELEZ.USB] viene visualizzata sullo schermo della videocamera.

• Se la schermata [SELEZ.USB] non viene visualizzata, toccare (MENU) → [Visualizza alto] → COLLEGAM.USB (nella categoria [ALTRO]).

3 Toccare il supporto di registrazione contenente le immagini sullo schermo della videocamera.

[COLLEGAM.USB] memoria interna (DCR-SX65E/SX85E)

• Il supporto di registrazione visualizzato cambia in base al modello.

4 Registrare i filmati sul dispositivo collegato.

• Per ulteriori informazioni, consultare i manuali delle istruzioni in dotazione con il dispositivo da collegare. 5 Al termine dell'operazione, toccare [STP] → [S] sullo schermo della videocamera. 6 Scollegare il cavo USB.

Creazione di un disco con un registratore, ecc.

È possibile duplicare su un disco o una videocassetta le immagini riprodotte sulla videocamera, collegando quest'ultima a un registratore di dischi, a un masterizzatore Sony DVD, e così via, diverso da DVDirect Express, tramite il cavo di collegamento A/V. Collegare il dispositivo secondo le istruzioni riportate al punto 1 o al punto 2.

1. Consultare inoltre i manuali delle istruzioni in dotazione con i dispositivi da collegare.

Note

• Per eseguire questa operazione, collegare la videocamera alla presa di rete mediante l'alimentatore CA in dotazione (p. 13).
• Il masterizzatore Sony DVD potrebbe non essere disponibile in alcuni paesi o regioni.

1 Cavo di collegamento A/V (in dotazione)

Collegare il cavo di collegamento A/V alla presa di ingresso di un altro dispositivo.

2 Cavo di collegamento A/V con SVIDEO (in vendita separatamente)

Durante il collegamento a un altro dispositivo mediante la presa SVIDEO utilizzando un cavo di collegamento A/V con un cavo SVIDEO (in vendita separatamente), è possibile ottenere immagini di qualità più elevata rispetto a quella ottenuta utilizzando un cavo di collegamento A/V. Collegare le spine bianca e rossa (audio sinistro/destro) e la spina SVIDEO (canale SVIDEO) del cavo di collegamento A/V con un cavo SVIDEO. Se si collega solo la spina SVIDEO, l'audio non verrà emesso. Il collegamento della spina gialla (video) non è necessario.

1 Inserire il supporto di registrazione nel dispositivo di registrazione.

• Se il dispositivo di registrazione dispone di un selettore di ingresso, impostarlo sul modo di ingresso.

2 Collegare la videocamera al dispositivo di registrazione (registratore di dischi e casi via) con il cavo di collegamento A/V 1 (in dotazione) o con un cavo di collegamento A/V con SVIDEO 2 (in vendita separatamente).

• Collegare la videocamera alle prese di ingresso del dispositivo di registrazione.

3 Avviare la riproduzione sulla videocamera, quindi avviare la registrazione sul dispositivo di registrazione.

• Per ulteriori informazioni, consultare i manuali delle istruzioni in dotazione con il dispositivo di registrazione.

4 Una volta completata la duplicazione, arrestare il dispositivo di registrazione e subito dopo la videocamera.

Note

• Poiché la duplicazione viene effettuata mediante il trasferimento di dati analogico, è possibile che la qualità delle immagini si riduca.
• Per nascondere gli indicatori (contatori e casi via) visualizzati sullo schermo del monitor collegato, toccare MENU (MENU) → [Visualizza alto] → [IMPOST.USCITA] (nella categoria IMPOST.GENERALI) → [USC.VISUAL.] → [LCD] (l'impostazione predefinita) → OK → X
• Per registrare la data e l'ora o i dati delle impostazioni della videocamera, toccare [MENU] → [Visualizza alto] → [IMP.RIPRODUZ.] (nella categoria [RIPRODUZIONE]) → [CODICE DATI] → impostazione desiderata OK → Toccare [MENU] → [Visualizza alto] → [IMPOST.USCITA] (nella categoria [IMPOST.GENERALI]) → [USC.VISUAL.] → [USC.V./LCD] OK
• Se le dimensioni dello schermo del dispositivo di visualizzazione (televisore e casi simili) sono pari a 4:3, toccare MENU (MENU) → [Visualizzaalto] → [IMPOST.USCITA] (nella categoria IMPOST.GENERALI) → [IMMAGINE TV] → [4:3] OK → → → X
• Se si collega un dispositivo monofonico, collegare la spina gialla del cavo di collegamento A/V alla presa di ingresso video, e la spina bianca (canale sinistro) o rossa (canale destro) alla presa di ingresso audio sul dispositivo.

Personalizzazione della videocamera

Uso dei menu

Utilizzando i menu è possibile eseguire funzioni utili e modificare le diverse impostazioni. Se si svolgono correttamente le operazioni di menu, è possibile utilizzare piacevolmente la videocamera.

La videocamera dispone di diverse voci di menu in ognuna delle otto categorie di menu.

IMPOST.MANUALI (voci per la regolazione delle condizioni della scena) → p. 48 IMPOST.RIPRESA (voci per la ripresa personalizzata) → p. 48 IMP.FOTO VCAM. (voci per la registrazione di Foto) → p. 48 RIPRODUZIONE (voci per la riproduzione) → p. 49 MDFC (voci per la modifica) → p. 49 ALTRO (voci per altre impostazioni) → p. 49 GEST.SUPPORTO (voci per la gestione del supporto di registrazione) → p. 50

IMPOST.GENERALI (altre voci di impostazione) → p. 50

Le voci di menu sono descritte più in dettaglio nella Guida all'uso "Handycam".

Uso dei menu

Elenco dei menu: procedi di categoria in categoria.

Elenco dei menu: procedi di 4 voci per volta.

• È possibile toccare i pulsanti e trascinare la schermata per scorrere l'elenco dei menu.
• L'icona della categoria selezionata è visualizzata in arancione.
• È possibile tornare alla schermata MENU PERSONALE toccando My

① Toccare MENU (2) Toccare [Visualizza molto] nella schermata MENU PERSONALE.

• Vedere alla pagina successiva per informazioni su MENU PERSONALE.

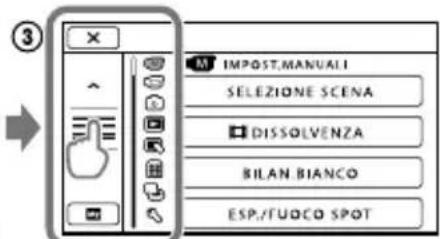

③ Toccare la parte centrale del lato sinistro dello schermo per cancellare la schermata. ④ Toccare la voce di menu da modificare.

⑤ Dopo aver modificato l'impostazione, toccare OK.

Per terminare l'impostazione del menu, toccare.

Per ritornare alla schermata di menu precedente, toccare.

• OK potrebbe non essere visualizzato, a seconda della voce di menu.

Note

• Alcune voci di menu potrebbero non essere visibili a seconda delle condizioni di registrazione o riproduzione.
• Le voci di menu o le impostazioni visualizzate in grigio non sono disponibili.

Suggerimento

• In base alle voci di menu modificate, la videocamera passa dal modo di riproduzione al modo di registrazione (filmato/foto) e viceversa.

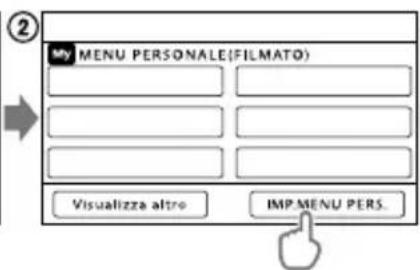

Uso di MENU PERSONALE

È possibile utilizzare con maggiore facilità le voci di menu registrando nelle utilizzate più spesso in MENU PERSONALE. È possibile registrare solo 6 voci di menu in MENU PERSONALE di FILMATO, FOTO e RIPRODUZIONE.

Esempio: eliminazione di [ESP./FUOCO SPOT] e registrazione di [DISSOLVENZA]

① Toccare MENU. ② Toccare [IMP.MENU PERS]. ③ Toccare [FILMATO]. ④ Toccare [ESP./FUOCO SPOT]. ⑤ Toccare OK. ⑥ Toccare [DISSOLVENZA] (nella categoria [IMPOST.MANUALI]). ⑦ Quando viene visualizzato MENU PERSONALE, toccare

Ripetere gli stessi passaggi per registrare le voci di menu in MENU PERSONALE e utilizzare comodamente la "Handycam".

Suggerimento

• Quando è collegato un dispositivo di memorizzazione esterno, viene visualizzato MENU PERSONALE esclusivo.

Uso di OPTION MENU

OPTION MENU viene visualizzato allo stesso modo dei menu a comparsa dei computer, visualizzati facendo clic con il pulsante destro del mouse. Quando viene visualizzato nella parte inferiore destra dello schermo, è possibile utilizzare OPTION MENU. Toccare per visualizzare nel menu di scelta rapida le voci di menu che è possibile modificare.

① Toccare OPTION MENU.

② Toccare la scheda desiderata → la voce di cui modificare l'impostazione.

Dopo aver completato l'impostazione, toccare OK.

Note

• Le voci di menu o le impostazioni visualizzate in grigio non sono disponibili.
• Se la voce desiderata non si trova nella schermata, toccare un'altra scheda (potrebbe non essere presente alcuna scheda).
• Le schede e le voci visualizzate sullo schermo variano in base allo stato corrente della registrazione/riproduzione della videocamera.

Elenchi dei menu

SELEZIONE SCENA....Seleziona un'impostazione di registrazione adatta al tipo di scena, ad esempio paesaggio notturno o mare.

DISSOLVENZA Esegue la dissolvenza delle scene in apertura o in chiusura.

BILAN.BIANCO Regola il bilanciamento del colore in base alla luminosità dell'ambiente di registrazione.

ESP./FUOCO SPOT Regola contemporaneamente la luminosità e la messa a fuoco del soggetto selezionato.

ESPOS.SPOT Regola la luminosità delle immagini rispetto a un soggetto toccato sullo schermo.

FUOCO SPOT Mette a fuoco un soggetto toccato sullo schermo.

ESPOZIONE Regola la luminosità di filmati e foto.

RIPR.RAVV. Riprende un soggetto a fuoco con lo sfondo non a fuoco.

Categoria (IMPOST.RIPRESA)

MODO REG. Imposta il modo di registrazione dei filmati. Quando si intende registrare un soggetto in rapido movimento, si consiglia di utilizzare una qualità di immagine elevata.

CORN.GUIDA Visualizza la cornice per controllare che il soggetto sia orizzontale o verticale.

STEADYSHOT Imposta la funzione SteadyShot durante la registrazione di filmati.

OTTR.LENTO AUTO Regola la velocità dell'otturatore automaticamente.

RILEVAM.VOLTI Regola automaticamente la qualità dell'immagine sui volti.

IMP. REG.AUDIO

MIC.ZOOM INCOR. Registra filmati con un audio nitido in base alla posizione dello zoom.

LIV.RIF.MIC. Seleziona il livello del microfono.

ALTRE IMP. REG.

ZOOM DIGITALE. Imposta il livello di zoom massimo dello zoom digitale superiore a quello dello zoom ottico.

CONTROLUCE. Regola automaticamente l'esposizione di soggetti in controluce.

SEL.RP.FORM. Imposta il rapporto orizzontale/verticale durante la registrazione di filmati.

Categoria (IMP.FOTO VCAM.)

TIMER AUTO. Imposta il timer automatico quando la videocamera si trova in modalità di registrazione Foto.

DIM.IMMAG. Imposta le dimensioni della foto.

N.FILE. Imposta il modo in cui viene assegnato il numero di file.

Categoria (RIPRODUZIONE)

VISUAL INDEX. Visualizza le immagini registrate come miniature (p. 24).

VISUAL. IMMAGINI

INDICE DELLE DATE. Abilita la ricerca delle immagini desiderate per data.

FOTOGRAMMI. Visualizza e riproduce le scene ordinate per intervalli determinati. VOLTI. Visualizza e riproduce le scene in cui sono presenti volti.

PLAYLIST. Visualizza e riproduce la playlist di filmati.

CODICE DATI.......Visualizza il dettaglio dei dati di registrazione durante la riproduzione.

Categoria (MDFC)

CANCELLA

CANCELLA. Elimina i filmati. CANCELLA .........Elimina le Foto.

PROTEGGI

PROTEGGI .Protegge i filmati per evitarne l'eliminazione. PROTEGGI .Protegge le Foto per evitarne l'eliminazione.

Dividi. Divide i filmati.

CATTURA FOTO*Acquisisce foto dalle scene dei filmati desiderate.

DUPLICA FILMATO*

DUPL. per selezione ....Seleziona i filmati ed esegue la duplicazione. DUPLICA per data ........ Duplica tutti i filmati con una data specifica. DUPL. TUTTO ........ Duplica tutti i filmati salvati in una playlist.

COPIA FOTO*

COPIA selezione ........Seleziona le foto ed esegue la copia. SELEZIONA per data ....Copia tutte le Foto con una data specifica.

MODIF. PLAYLIST

AGGIUNGI............ Aggiunge filmati a una playlist. AGG. per data....... Aggiunge contemporaneamente a una playlist tutti i filmati registrati nello stesso giorno.

ELIMINA Elimina i filmati da una playlist.

ELIM.TUTTI Elimina tutti i filmati da una playlist. SPOSTA Modifica l'ordine dei filmati in una playlist.

Categoria (ALTRO)

COLLEGAM.USB

COLLEGAM.USB Collega la memoria interna tramite USB.

COLLEGAM.USB Collega la scheda di memoria tramite USB.

MASTERIZZ.DISCO Consente di salvare immagini in un disco.

INFO BATTERIA Visualizza le informazioni sulla batteria.

IMPOSTAZ.SUPP.

IMP.SUPP.FILM. Seleziona il supporto per la registrazione dei filmati (p. 16).

IMP.SUPP.FOTO Seleziona il supporto per la registrazione delle foto (p. 16).

INFO SUPPORTO Visualizza le informazioni relative al supporto di registrazione, come lo spazio libero.

FORMATTAZ.SUPP.

MEMORIA INTERNA Elimina tutti i dati dalla memoria interna.

SCHEDA MEMORIA Elimina tutti i dati dalla scheda di memoria.

MEMORIA INTERNA* .... Ripristina il file di database delle immagini nella memoria interna (p. 54).

SCHEDA MEMORIA ...... Ripristina il file di database delle immagini nella memoria (p. 54).

Categoria (IMPOST.GENERALI)

IMP.AUDIO/DISPL.

VOLUME ... Regola il volume della riproduzione (p. 26).

SEGN.ACUST.... Attiva o disattiva i segnali acustici delle operazioni durante il funzionamento della videocamera.

LUMINLCD.......Regola la luminosità dello schermo LCD.

LV.RTRILLCD.......Regola la retroilluminazione dello schermo LCD.

COLORE LCD.......Regola l'intensità del colore dello schermo LCD.

IMP.VISUALIZZAZ.... Imposta la durata di visualizzazione delle informazioni o degli indicatori sullo schermo LCD.

IMPOST.USCITA

IMMAGINE TV.......Converti il segnale in base al televisore collegato (p. 27).

USC.VISUAL............ Attiva o disattiva la visualizzazione delle indicazioni sullo schermo del televisore.

IMP.OR./LING.

IMP.OROLOGIO: Imposta la data e l'ora (p. 14).

IMPOST.AREA: Regola una differenza di fuso orario per arrestare l'orologio (p. 14).

ORA LEGALE: Imposta l'ora legale (p. 14).

IMPOST.LINGUA: Imposta la lingua del display (p. 15).

IMPOST.ALIMENT.

SPEGNIM.AUTO: Modifica l'impostazione [SPEGNIM.AUTO] (p. 11).

ATTIVA CON LCD: Configura la videocamera in modo che si accenda e si spenga automaticamente aprendo e chiudendo lo schermo LCD.

ALTRE IMPOST.

MODO DEMO: Definisce se visualizzare o meno la dimostrazione.

CAL.PAN.TAT.: Calibra il pannello a sfioramento.

IMPOST. LUN USB: Imposta la compatibilità della videocamera durante l'uso di un collegamento USB.

Accesso alle informazioni dettagliate nella Guida all'uso "Handycam"

La Guida all'uso "Handycam" è una guida all'uso consultabile sullo schermo di un computer. Consultare la Guida all'uso "Handycam" quando si desidera avere maggiori informazioni sul funzionamento della videocamera.

1 Per installare la Guida all'uso "Handycam" su un computer Windows, inserire il CD-ROM in dotazione nell'unità disco del computer. 2 Nella schermata di installazione visualizzata, fare clic su [Guida all'uso].

3 Selezionare la lingua desiderata e il modello della videocamera, quindi fare clic su [Installa]. Seguire le istruzioni sullo schermo per installare.

• Il modello della videocamera è stampato sulla superficie inferiore.

Per visualizzare la guida all'uso "Handycam", fare doppio clic sull'icona di collegamento sullo schermo del computer.

• Se si utilizza un Macintosh, aprire la cartella [Handbook] - [IT] nel CD-ROM, quindi copiare [Handbook.pdf].
• È necessario Adobe Reader per leggere la guida all'uso "Handycam". Se non è installato sul computer utilizzato, è possibile scaricarlo dalla pagina Web di Adobe Systems: http://www.adobe.com/ Per i dettagli sul software "Guida di PMB" in dotazione, consultare "PMB" (p. 35).

Informazioni aggiuntive

Risoluzione dei problemi

Qualora durante l'uso della videocamera si verifichino dei problemi, procedere come indicato di seguito.

① Controllare l'elenco (da p. 52 a 54) e la videocamera. ② Rimuovere l'alimentazione, ricollegarla dopo circa 1 minuto e accendere la videocamera. ③ Premere RESET (p. 64) utilizzando un oggetto appuntito, quindi accendere la videocamera. Se si preme RESET vengono azzerate tutte le impostazioni, incluse quelle dell'orologio.

④ Contattare un rivenditore Sony o un centro assistenza Sony locale autorizzato.

• A seconda del problema, potrebbe essere necessario inizializzare la videocamera o sostituire il supporto di registrazione interno corrente. In quel caso, i dati registrati nel supporto di registrazione interno verranno eliminati. Assicurarsi di salvare i dati del supporto di registrazione interno su altri supporti (backup) prima della spedizione della videocamera per la riparazione. Sony non risarcirà le perdite di dati del supporto di registrazione interno.
• Durante la riparazione, è possibile che venga controllata una quantità minima di dati registrati nel supporto di registrazione interno per analizzare il problema. Tuttavia, il rivenditore Sony non copierà né conserverà i dati.
• Vedere la Guida all'uso "Handycam" (p. 51) per ulteriori dettagli sui segnali di problemi alla videocamera e "Guida di PMB" (p. 35) per le modalità di collegamento della videocamera al computer.

L'apparecchio non si accende.

• Montare un blocco batteria carico nella videocamera (p. 11).
• Collegare la spina dell'alimentatore CA alla presa di rete (p. 13).

La videocamera non funziona anche se è stata accesa.

• La videocamera, dopo l'accensione, richiede alcuni secondi prima di essere pronta per la ripresa. Non si tratta di un problema di funzionamento.
• Scollegare l'alimentatore CA dalla presa di rete elettrica o rimuovere il blocco batteria, quindi ricollegarli dopo circa 1 minuto. Qualora non sia più possibile utilizzare la videocamera, premere RESET (p. 64) utilizzando un oggetto appuntito. Se si preme RESET vengono azzerate tutte le impostazioni, incluse quelle dell'orologio.
• La temperatura della videocamera è eccessivamente alta. Spegnere la videocamera, posizionarla in un luogo fresco e attendere che si raffreddi.
• La temperatura della videocamera è eccessivamente bassa. Lasciare la videocamera accesa. Se la videocamera continua a non funzionare, spegnerla e portarla in un luogo caldo, quindi accenderla di nuovo dopo alcuni minuti.

La videocamera si riscalda.

• Durante il funzionamento, la videocamera può riscaldarsi. Non si tratta di un problema di funzionamento.

L'apparecchio si spegne improvvisamente.

Utilizzare l'alimentatore CA (p. 13). - Riaccendere la videocamera. - Caricare il blocco batteria (p. 11).

Premendo START/STOP o PHOTO le immagini non vengono registrate.

• Premere MODE per accendere la spia (filmato) o (foto).
• La videocamera sta registrando l'immagine appena ripresa sul supporto di registrazione. Durante questa fase, non è possibile effettuare una nuova registrazione.
• Il supporto di registrazione è pieno. Eliminare le immagini non necessarie (p. 30).
• Il numero totale di scene dei filmati o di foto ha superato la capacità di registrazione della videocamera. Eliminare le immagini non necessarie (p. 30).

La registrazione si arresta.

• La temperatura della videocamera è eccessivamente alta/bassa. Spegnere la videocamera e posizionarla in un luogo fresco/caldo.

Non è possibile installare "PMB".

• Controllare l'ambiente informatico o la procedura necessaria per l'installazione di "PMB" (p. 32).

"PMB" non funziona correttamente.

• Chiudere "PMB" e riavviare il computer.

Il computer non riconosce la videocamera.

• Scollegare i dispositivi alla presa USB del computer, tranne la tastiera, il mouse e la videocamera.
• Scollegare il cavo USB dal computer e dalla videocamera, quindi riavviare il computer. Ricollegare computer e videocamera nell'ordine corretto.

Indicazioni di autodiagnostica/ Indicatori di avviso

Se sullo schermo LCD appaiono delle indicazioni, controllare quanto riportato di seguito.

Se il problema persiste nonostante siano stati effettuati un paio di tentativi, contattare un rivenditore Sony o un centro di assistenza tecnica Sony locale autorizzato. In quel caso, al momento di contattarli, fornire loro tutti i numeri del codice di errore che inizia con C o E.

C:04:□□

• Il blocco batteria non è un blocco batteria "InfoLITHIUM" serie V. Utilizzare un blocco batteria "InfoLITHIUM" (serie V) (p. 11).
• Collegare saldamente la spina CC dell'alimentatore CA alla videocamera (p. 11).

• La temperatura del blocco batteria è alta. Cambiare il blocco batteria o lasciarlo in un luogo freddo.

C:13: □□ / C:32: □□

• Scollegare la fonte di alimentazione. Ricollegarla, quando si utilizza di nuovo la videocamera.

E:□□：□□

• Attenersi alla procedura da ② a ④ a pagina 52.

• La batteria si sta esaurendo.

• La temperatura del blocco batteria è alta. Cambiare il blocco batteria o lasciarlo in un luogo freddo.

• La temperatura della videocamera è eccessivamente alta. Spegnere la videocamera e portarla in un luogo freddo.

• La temperatura della videocamera è eccessivamente bassa. Farla riscaldare.

Non è stata inserita alcuna scheda di memoria (p. 17). - Quando l'indicatore lampeggia, lo spazio disponibile non è sufficiente per la registrazione di immagini. Eliminare le immagini non necessarie (p. 17) o formattare la scheda di memoria dopo aver memorizzato le immagini su un altro supporto. - Il file di database delle immagini è danneggiato. Controllare il file di database toccando MENU (MENU) → [Visualizza altro] → [RIP.F.DBASE IMM.] (nella categoria [GEST.SUPPORTO]) → il supporto di registrazione (DCR-SX65E/SX85E).

• La scheda di memoria è danneggiata. Formattare la scheda di memoria con la videocamera (p. 50).

• È stata inserita una scheda di memoria incompatibile (p. 17).

• L'accesso alla scheda di memoria è stato limitato su un altro apparecchio.

• La videocamera non è stabile. Tenere saldamente la videocamera con entrambe le mani. Tuttavia, tenere presente che l'indicatore di avviso relativo alle vibrazioni rimane visualizzato.

• Il supporto di registrazione è pieno. Eliminare le immagini non necessarie (p. 30).

Tempo di registrazione dei filmati/Numero di foto registrabili

Tempo previsto di registrazione e riproduzione con ciascun blocco batteria

Tempo di registrazione

Tempo approssimativo disponibile se si utilizza un blocco batteria completamente carico.

Memoria interna

DCR-SX65E/SX85E

	(unità: minuto)
Blocco batteria Tempo di	registration continua	Tempo di registrazione tipico
NP-FV30(in dotazione)	105 60
NP-FV50 200 110
NP-FV70 415 210
NP-FV100 830 375

Scheda di memoria

	(unità: minuto)
Blocco batteria Tempo di	registration continua	Tempo di registrazione tipico
NP-FV30	110 60
(in dotazione)
NP-FV50 215 120
NP-FV70 440 220
NP-FV100 870 390

• I tempi di registrazione vengono misurati con la voce [MODO REG.] impostata su SP.
• Il tempo di registrazione normale indica la durata della registrazione in caso di operazioni ripetute di avvio/arresto della registrazione, modifiche dell'interruttore MODE e zoom.
• Tempi misurati se si utilizza la videocamera a 25°C. Si consiglia una temperatura compresa tra 10°C e 30°C.
• Il tempo disponibile per la registrazione e la riproduzione si riduce nel caso la videocamera venga utilizzata a basse temperature.
• A seconda delle condizioni d'uso della videocamera, è possibile che il tempo di registrazione e di riproduzione disponibile risulti inferiore.

Tempo di riproduzione

Tempo approssimativo disponibile se si utilizza un blocco batteria completamente carico.

Memoria interna

DCR-SX65E/SX85E

	(unità: minuto)
Blocco batteria
NP-FV30	145
(in dotazione)
NP-FV50 280
NP-FV70 565
NP-FV100 1120

Scheda di memoria

	(unità: minuto)
Blocco batteria
NP-FV30	160
(in dotazione)
NP-FV50 300
NP-FV70 610
NP-FV100 1205

Tempo di registrazione previsto dei filmati

Memoria interna

DCR-SX65E

	(unità: minuto)
Modo di registrazione Tempo di	registrazione
[HQ] 55	(50)
[SP] 80	(50)
[LP] 175	(110)

DCR-SX85E

	(unità: minuto)
Modo di registrazione Tempo di	registrazione
[HQ] 235	(210)
[SP] 340	(210)
[LP] 715	(465)

Suggerimenti

• È possibile registrare fino a 9.999 scene.
• Il tempo massimo di registrazione continua per i filmati è di circa 13 ore.
• La videocamera utilizza il formato VBR (Variable Bit Rate) per regolare automaticamente la qualità dell'immagine in base alla scena registrata. Questa tecnologia può causare variazioni nel tempo di registrazione del supporto. I filmati che contengono immagini in movimento rapido e complesse vengono registrati con una velocità bit più elevata, e questo riduce il tempo di registrazione.

Scheda di memoria

	(Ha): minuto
	HQ SP LP
512 MB 6	(5)	9 (5)	20 (10)
1 GB 10	(10)	20 (10)	40 (25)
2 GB 25	(25)	40 (25)	85 (55)
4 GB 55	(50)	80 (50)	170 (110)

(unità: min)

HQ SPLP
8 GB 115	(100)	165 (100)	350 (225)
16 GB 230	(205)	330 (205)	690 (445)
32 GB 465	(415)	670 (415)	1405 (910)

Note

• Il tempo di registrazione può variare a seconda delle condizioni di registrazione e del soggetto, [MODO REG.] (p. 48).
• Il numero tra parentesi indica il tempo di registrazione minimo.

Numero previsto di foto registrabili

Supporto di registrazione interno (DCR-SX65E/SX85E)

È possibile registrare un massimo di 9.999 foto.

Scheda di memoria

VGA(0,3M)
VGA
512 MB 2800
1 GB 5700
2 GB 11500
4 GB 22500
8 GB 46500
16 GB 91000
32 GB	185000

• Il numero indicato di foto registrabili su una scheda di memoria si basa sulle dimensioni massime delle immagini della videocamera. Il numero effettivo di foto registrabili viene visualizzato sullo schermo LCD durante la registrazione (p. 62).
• Il numero massimo di foto registrabili su una scheda di memoria può variare a seconda delle condizioni di registrazione.

Precauzioni

Suggerimenti

• Per la registrazione di foto, è inoltre possibile utilizzare una scheda di memoria con una capacità inferiore a 512 MB.
• Di seguito è riportato l'elenco della velocità bit media, dei pixel per la registrazione e del rapporto di formato di ciascun modo di registrazione dei filmati.

HQ: circa 9 Mbps 720 pixel × 576 pixel/16:9, 4:3

SP: circa 6 Mbps 720 pixel × 576 pixel/16:9, 4:3

LP: circa 3 Mbps 720 pixel × 576 pixel/16:9, 4:3

• Pixel e rapporto di formato per la registrazione di foto:
• Modo di registrazione di foto:

640 pixel × 480 pixel/4:3

640 pixel × 360 pixel/16:9

-Acquisizione di una foto da un filmato:

640 pixel × 360 pixel/16:9

640 pixel × 480 pixel/4:3

Uso e manutenzione

• Non utilizzare o conservare la videocamera e gli accessori nei luoghi seguenti:
• In luoghi eccessivamente caldi, freddi o umidi. Non esporre mai la videocamera e gli accessori a temperature superiori a 60°C, ad esempio alla luce solare diretta, in prossimità di fonti di calore o all'interno di un'auto parcheggiata al sole. Diversamente, potrebbero verificarsi problemi di funzionamento o deformazioni.
• In prossimità di forti campi magnetici o di vibrazioni meccaniche. Diversamente, la videocamera potrebbe presentare problemi di funzionamento.
• In prossimità di onde radio o radiazioni potenti. È possibile che la videocamera non sia in grado di registrare correttamente.
• In prossimità di sintonizzatori AM e di apparecchi video. Potrebbero verificarsi disturbi.
• Su spiagge sabbiose o in luoghi polverosi. Se sabbia o polvere penetrano nella videocamera, quest'ultima potrebbe presentare problemi di funzionamento, talvolta irreparabili.
• In prossimità di finestre o all'aperto, dove lo schermo LCD o l'obiettivo possono essere esposti alla luce diretta del sole. Questo potrebbe danneggiare l'interno dello schermo LCD.
• Utilizzare la videocamera con alimentazione da 6,8 V/7,2 V CC (blocco batteria) o da 8,4 V CC (alimentatore CA).
• Per il funzionamento con l'alimentazione CC o CA, utilizzare gli accessori consigliati nelle presenti istruzioni per l'uso.
• Non bagnare la videocamera esponendola, ad esempio, alla pioggia o all'acqua del mare. Se si bagna, la videocamera potrebbe presentare problemi di funzionamento, talvolta irreparabili.
• Se oggetti solidi o sostanze liquide penetrano all'interno della videocamera, scollegarla e farla controllare da un rivenditore Sony prima di utilizzarla di nuovo.
• Maneggiare il prodotto con cura ed evitare di smontarlo, modificarlo, sottoporlo a urti

o impatti quali colpi, cadute o calpestamenti. Prestare particolare attenzione all'obiettivo.

• Tenere la videocamera spenta quando non la si utilizza. Non avvolgere la videocamera in un asciugamano o simili durante l'uso. Diversamente, è possibile che si surriscaldi internamente.
• Per scollegare il cavo di alimentazione, tirarlo afferrando la spina e non il cavo stesso. Non danneggiare il cavo di alimentazione, ad esempio collocandovi sopra oggetti pesanti. Non utilizzare blocchi batteria deformati o danneggiati.
• Mantenere puliti i contatti metallici.
• Se la batteria produce una perdita di elettrolita: - Consultare un centro assistenza Sony locale autorizzato.
• Lavare via il liquido eventualmente entrato in contatto con la pelle.
• Se il liquido entra in contatto con gli occhi, sciacquare abbondantemente con acqua e consultare un medico.

Se non si utilizza la videocamera per periodi di tempo prolungati

• Per mantenere la videocamera in uno stato ottimale per un lungo periodo di tempo, accenderla e lasciarla funzionare registrando e riproducendo immagini approssimativamente una volta al mese.
• Scaricare completamente il blocco batteria prima di riporlo.

Schermo LCD

• Non esercitare pressione eccessiva sullo schermo LCD, perché questo potrebbe causare danni.
• Se la videocamera viene utilizzata in un luogo freddo, è possibile che sullo schermo LCD venga visualizzata un'immagine residua. Non si tratta di un problema di funzionamento.
• Durante l'uso della videocamera, è possibile che la parte posteriore dello schermo LCD si surriscaldi. Non si tratta di un problema di funzionamento.

Pulizia dello schermo LCD

• Se lo schermo LCD viene sporcato da impronte o polvere, si consiglia di pulirlo utilizzando un panno morbido. Qualora si utilizzi il kit di pulizia per schermi LCD (in vendita separatamente), non applicare il liquido di pulizia direttamente sullo schermo LCD. Utilizzare la carta di pulizia inumidita con il liquido.

Cura e manutenzione del corpo della videocamera

• Qualora il corpo della videocamera si sia sporcato, pulirlo con un panno morbido leggermente inumidito con acqua, quindi asciugarlo con un panno morbido asciutto.
• Per non danneggiare la verniciatura, evitare di: - Utilizzare solventi chimici quali solventi, benzina, alcol, panni trattati chimicamente, repellenti, insetticidi e creme solari
• Utilizzare la videocamera con le mani sporche di tali sostanze
• Lasciare che il corpo della videocamera entri in contatto con oggetti di gomma o in vinile per un periodo di tempo prolungato

Cura e conservazione dell'obiettivo

• Pulire la superficie dell'obiettivo utilizzando un panno morbido nei casi seguenti:
• Quando sulla superficie dell'obiettivo sono presenti impronte - In luoghi caldi o umidi
• Quando l'obiettivo viene esposto alla salsedine, ad esempio al mare
• Conservare l'obiettivo in un luogo ben ventilato e non esposto a polvere o sporcizia.
• Per evitare la formazione di muffa, pulire regolarmente l'obiettivo come descritto in precedenza.

Carica della batteria ricaricabile preinstallata

La videocamera dispone di una batteria ricaricabile preinstallata che consente di conservare la data, l'ora e altre impostazioni anche quando la videocamera è spenta. La batteria ricaricabile preinstallata viene sempre caricata

Caratteristiche tecniche

quando la videocamera è collegata alla presa di rete mediante l'alimentatore CA o quando è montato il blocco batteria. La batteria ricaricabile si scarica completamente dopo circa 3 mesi, se la videocamera non viene utilizzata. Utilizzare la videocamera dopo aver caricato la batteria ricaricabile preinstallata. Tuttavia, anche se non si carica la batteria ricaricabile preinstallata, ciò non influisce sul funzionamento della videocamera, a meno che non si intenda registrare la data.

Procedure

Collegare la videocamera a una presa elettrica di rete utilizzando l'alimentatore CA in dotazione e lasciarla con lo schermo LCD chiuso per più di 24 ore.

Note sullo smaltimento/sul trasferimento della videocamera (DCR-SX65E/SX85E)

Anche se si eliminano tutti i filmati e i fermi immagine o si esegue la funzione [FORMATTAZ. SUPP.], è possibile che i dati sul supporto di registrazione interno non vengano eliminati completamente.

Quando si cede la videocamera, è consigliabile eseguire la funzione [SVUOTA] (Vedere "Accesso alle informazioni dettagliate nella Guida all'uso "Handycam" a pagina 51) per impedire il ripristino dei propri dati. Inoltre, quando si deve smaltire la videocamera, si consiglia di distruggerla fisicamente.

Note sullo smaltimento/sul trasferimento della scheda di memoria

Anche se si eliminano i dati contenuti nella scheda di memoria o si formatta la scheda sulla videocamera o su un computer, è possibile che i dati non vengano eliminati completamente. Se si consegna la scheda di memoria a qualcuno, si consiglia di eliminare completamente i dati utilizzando un software di eliminazione dei dati su un computer. Inoltre, quando si deve smaltire la scheda di memoria, si consiglia di distruggerla fisicamente.

Sistema

Formato del segnale: PAL a colori, standard CCIR Formato di registrazione dei filmati:

Video: MPEG-2 PS

Audio: Dolby Digital 2 canali

Dolby Digital Stereo Creator

Formato file per foto

Supporto di registrazione (filmati/foto)

Memoria interna

DCR-SX65E: 4 GB

DCR-SX85E: 16 GB

"Memory Stick PRO Duo"

Scheda di memoria SD (Classe 2 o superiore)

Nel calcolo della capacità del supporto, 1 GB corrisponde a 1 miliardo di byte e una parte è utilizzata per i file di gestione del sistema e/o i file di applicazione.

Di seguito è riportata la capacità che un utente può utilizzare.

Numero complessivo: circa 800 000 pixel

Numero effettivo (filmati, 16:9): circa 490 000 pixel

Numero effettivo (foto, 16:9): circa 490 000 pixel

Numero effettivo (foto, 4:3): circa 560 000 pixel

Obiettivo

Carl Zeiss Vario-Tessar

60x (ottico)*1, 70x (esteso)*2, 2000x digitale)

Diametro del filtro: 37mm F1.8 ~ 6.0

Lunghezza focale:

f = 1.8mm ~ 108mm

Se convertita in macchina fotografica da 35mm

Per filmati: 39mm ~ 2340mm (16:9)

Per le foto: 38mm ~ 2280mm (4:3)

Temperatura di colore: [AUTOMATICO], [UNA PRESS], [INTERNI] (3200 K), [ESTERNI] (5800 K)

Illuminazione minima

3 lx (lux) ([OTTURATORE LENTO AUTO] è impostato su [ATTIVATO]), 6 lx (lux) ([OTTURATORE LENTO AUTO] è impostato su [DISATTIVATO]), velocità dell'otturatore 1/25 secondi 1 Se [EADYSHOT] è impostato su [ATTIVO] 2 Se [EADYSHOT] è impostato su [STANDARD] o su [DISATTIVATO]

Connettori di ingresso/di uscita

Connettore remoto A/V: presa di uscita video/audio

Presa USB: mini-AB/tipo A (USB incorporato), solo uscita

Schermo LCD

Immagine: 7,5 cm (tipo 3, rapporto di formato 16:9)

Numero totale di pixel: 230 400 (960×240)

Caratteristiche generali

Requisiti di alimentazione: 6,8 V/7,2 V CC (blocco batteria) 8,4 V CC (alimentatore CA)

Consumo energetico medio: durante la registrazione mediante la videocamera, utilizzando lo schermo LCD con luminosità normale: Memoria interna: 1,9 W (DCR-SX65E/SX85E) Scheda di memoria: 1,8 W

Temperatura di utilizzo: da 0°C a 40°C

Temperatura di deposito: da -20°C a +60°C

Dimensioni (approssimative) 52,5 mm × 57 mm × 113,5 mm (l/a/p) incluse le parti sporgenti 52,5 mm × 57 mm × 123,5 mm (l/a/p) incluse le parti sporgenti e il blocco batteria ricaricabile in dotazione montato

Peso (approssimativo) 230 g solo unità principale 270 g inclusi il blocco batteria ricaricabile in dotazione montato e la scheda di memoria

Consumo di corrente: 0,35 A - 0,18 A

Consumo energetico: 18 W

Tensione in uscita: 8,4 V CC*

Temperatura di utilizzo: da 0 °C a 40 °C

Temperatura di deposito: da -20 °C a +60 °C

Dimensioni (approssimative): 48 mm × 29 mm × 81 mm (l/a/p) escluse le parti sporgenti

Peso (approssimativo): 170 g escluso il cavo di alimentazione

• Per ulteriori dettagli sulle caratteristiche tecniche, vedere l'etichetta sull'alimentatore CA.

Blocco batteria ricaricabile NP-FV30

Tensione massima in uscita: 8,4 V CC

Tensione in uscita: 7,2 V CC

Tensione massima di carica: 8,4 V CC

Corrente massima di carica: 2,12 A

Capacità tipica: 3,6 Wh (500 mAh) minima: 3,6 Wh (500 mAh)

Tipo: agli ioni di litio

Il design e le caratteristiche tecniche della videocamera e degli accessori sono soggetti a modifiche senza preavviso.

• Prodotto su licenza dei Dolby Laboratories.

Informazioni sui marchi

Handycam e Handycam sono marchi di fabbrica registrati di Sony Corporation. "Memory Stick", "Memory Stick Duo", "MEMORY STICK DUO", "Memory Stick PRO Duo", "MEMORY STICK PRO DUO", "Memory Stick PRO-HG DUO", "MEMORY STICK PRO-HGDUO", "Memory Stick Micro", "MagicGate"

"MagicGate", "MagicGate Memory Stick" e "MagicGate Memory Stick Duo" sono marchi di fabbrica o marchi di fabbrica registrati di Sony Corporation.

• "InfoLITHIUM" è un marchio di fabbrica di Sony Corporation. "DVDirect" è un marchio di fabbrica di Sony Corporation.
• Dolby e il simbolo double-D sono marchi di fabbrica di Dolby Laboratories.
• Microsoft, Windows, Windows Vista e DirectX sono marchi di fabbrica registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• Macintosh e Mac OS sono marchi di fabbrica registrati di Apple Inc. negli Stati Uniti e in altri paesi.
• Intel, Intel Core e Pentium sono marchi di fabbrica o marchi di fabbrica registrati di Intel Corporation o delle sue consociate negli Stati Uniti e in altri paesi.
• Adobe, il logo Adobe e Adobe Acrobat sono marchi di fabbrica o marchi di fabbrica registrati di Adobe Systems Incorporated negli Stati Uniti e/o in altre nazioni.
• Il logo SDXC è un marchio di fabbrica di SD-3C, LLC.
• MultiMediaCard è un marchio di fabbrica di MultiMediaCard Association.

Tutti gli altri nomi di prodotti citati in questo documento possono essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive aziende. Inoltre, ™ e ® non vengono menzionati ad ogni occorrenza in questo manuale.

Riferimento rapido

Indicatori sullo schermo

Parte superiore sinistra Parte centrale

Parte superiore destra

Parte inferiore

Parte superiore sinistra

Indicatore Significato
MENU	Tasto MENU
	Registrazione con timer automatico
i4	LIV.RIF.MIC. basso
43	SEL.RP.FORM.
	MIC.ZOOM INCOR.
60 min	Carica residua della batteria
101	Cartella di registrazione della schedà di memoria
	VIDEO LIGHT
	Pulsante per tornare indietro

Parte centrale

Indicatore Significato
[ATTESA]/ [REG.]	Stato della registrazione
VGA 0.2M	Dimensioni foto
	Impostazione visualizzazione in series
	Indicatori di avviso
	Modo di riproduzione

Parte superiore destra

Indicatore Significato
HQ SP LP	Modo di registrazione (HQ/SP/LP)
	Supporto di registrazione/ riproduzione/modifica
0:00:00	Contatore (ore:minuti: secondi)
[00min]	Tempo residuo di registrazione stimato
DISS. DISS. BIANCO NERO	DISSOLVENZA
9999	Numero approssimativo di foto registrabili e supporto di registrazione
9999	Cartella di riproduzione della schedà di memoria
101	Numero del filmato o della foto in fase di riproduzionenumero totale di filmati o foto registrati
100/112

Parte inferiore

Indicatore Significato
	[RILEVAM.VOLTI] impostato su [DISATTIV.]
F	Messa a fuoco manuale
SELEZIONE SCENA
Bilanciamento del bianco
SteadyShot disattivato
ESP./FUOCO SPOT / ESPOS.SPOT / ESPOSIZIONE
RIPR.RAVV.
CONTROLUCE
AUTOM.INTELLIG.
Tasto OPTION
Tasto VISUALIZZA IMMAGINI
	Pulsante di visualizzazione in serie
101-0005	Nome del file di dati
	Imagine protetta
	Pulsante Indice

Gli indicatori e le loro posizioni sono approssimativi e possono variare rispetto a quelli reali. - Alcuni indicatori possono essere assenti, in base al modello di videocamera.

Parte comandi

I numeri tra parentesi indicano le pagine di riferimento.

1 Obiettivo (obiettivo Carl Zeiss) 2 Spia VIDEOLIGHT 3 Microfono incorporato

1 Schermo LCD/pannello a sfioramento Se il pannello LCD viene ruotato di 180 gradi, è possibile chiuderlo con lo schermo LCD rivolto verso l'esterno. Questa posizione è particolarmente utile durante le operazioni di riproduzione.

1 Tasto VISUALIZZA IMMAGINI (24) 2 Tasto POWER (14) 3 Tasto LIGHT Premere per illuminare LIGHT. 4 Tasto iAUTO 5 Diffusore 6 Presa (USB) (33, 37, 42) 7 Leva dello zoom elettrico 8 Tasto PHOTO (23) 9 Tasto MODE (20) 10 Spia (filmato)/ (foto) (20) 11 Tasto RESET Premere RESET utilizzando un oggetto appuntito. Premere RESET per inizializzare tutte le impostazioni, incluse quelle dell'orologio.

1 Blocco batteria (11) 2 Tasto START/STOP (21) 3 Spia CHG (carica) (11) 4 Presa DC IN (11) 5 Connettore remoto A/V (27) 6 Cinghia dell'impugnatura (20) 7 Spia d'accesso (scheda di memoria) (17) Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati. 8 Alloggiamento scheda di memoria (17) 9 Cavo USB incorporato 10 Attacco per il treppiede Montare un treppiede (in vendita separatamente) sul corrispondente attacco utilizzando una vite per treppiede (in vendita separatamente: la lunghezza della vite deve essere inferiore a 5,5 mm). 11 Leva di sblocco BATT (batteria) (12)

Indice

Simboli

16:9 28 4:3 28

A

Accensione 14 Accensione dell'apparecchio ....14 Accessori in dotazione 4

B

Blocco batteria 11

C

CANCELLA 30 Caratteristiche tecniche 59 Carica completa 11 Carica del blocco batteria 11 Carica del blocco batteria all'estero 13 Cavo di collegamento A/V 27,43 Cavo USB 40, 42 Cavo USB incorporato 4,12 CODICE DATI 15 COLLEGAM.USB 40,42 Computer 32 Copia 19 Creazione di un disco 39 Cura 57

D

DATA/ORA 15 Duplicazione 19 DVDirect Express 39

F

Filmati 21, 24 Foto 22, 24

G

Guida all'uso "Handycam" 51 Guida di PMB 35

1

IMMAGINE TV 27 IMP.MENU PERS. 45 IMP.OROLOGIO 14

IMP.SUPP.FILM. 16 IMP.SUPP.FOTO 16 IMPOST.LINGUA 15 IMPOSTAZ.SUPP. 16 Impostazione della data e dell'ora 14 Indicatori di avviso 53 Indicatori sullo schermo 62 Indicazioni di autodiagnostica 53 Installazione 33

M

Macintosh 32 Manutenzione 57 Masterizzatore DVD 39,42 Memoria interna 16 "Memory Stick PRO Duo".17 Menu 45, 48 MENUPERSONALE 45 Miniature 30

0

OPTION MENU 47

P

PMB (Picture Motion Browser) 32, 35 Precauzioni 57 Presa di rete elettrica 11 Procedure operative 8 Pulsanti di registrazione e zoom sullo schermo LCD 21

R

Registratore di dischi 43 Registrazione 21 Requisiti di problema 32 RESET 64 Riparazioni 52 Riproduzione 24 Risoluzione dei problemi 52

S

Salvataggio di immagini su un supporto esterno 37 Scheda di memoria 17

Segnali acustici delle operazioni 15 Software 33 Supporto di registrazione 16 Supporto esterno 37

T

Televisore 27 Tempo di registrazione dei filmati/Numero di foto registrabili 55 Treppiede 65

VBR 55 VISUAL INDEX 24 VISUALIZZA IMMAGINI.....24 Volume 26

Windows 32

Zoom 21

È possibile trovare gli elenchi dei menu alle pagine 48 e 50.
