Handycam DCRSX65ES - Caméscope SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope numérique
Marque	Sony
Modèle	Handycam DCRSX65ES
Dimensions (L × H × P, sans saillies)	52,5 × 57 × 113,5 mm
Poids (avec batterie et carte mémoire)	Environ 270 g
Alimentation	Batterie rechargeable 7,2 V CC ou adaptateur secteur 8,4 V CC
Batterie fournie	NP-FV30 (InfoLITHIUM série V)
Capteur	CCD 1/8 type, environ 800 000 pixels
Objectif	Carl Zeiss Vario-Tessar, F1,8-6,0, filtre 37 mm
Zoom optique	60× (avec SteadyShot actif)
Zoom numérique	Jusqu'à 2000×
Écran LCD	7,5 cm (3 pouces), 230 400 pixels, tactile
Mémoire interne	4 Go (environ 3,86 Go utilisables)
Cartes mémoire compatibles	Memory Stick PRO Duo, SD/SDHC/SDXC (Classe 2 ou supérieure)
Format vidéo	MPEG-2 PS avec audio Dolby Digital 2 canaux
Format photo	JPEG (DCF 2.0, Exif 2.21, MPF Baseline)
Connecteurs	USB intégré (mini-AB/Type A), prise A/V à distance
Fonctions principales	SteadyShot, détection de visages, balance des blancs, modes scène, fondu, zoom numérique
Accessoires fournis	Adaptateur secteur, cordon d'alimentation, câble A/V, câble USB, batterie NP-FV30, CD-ROM avec logiciel
Sécurité	Arrêt automatique après 5 min, protection contre surtension, batterie sécurisée
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux, écran LCD avec kit spécial, éviter solvants
Température de fonctionnement	0 °C à 40 °C
Informations générales	Notice disponible en PDF, assistance en ligne, pièces détachées auprès de Sony

FOIRE AUX QUESTIONS - Handycam DCRSX65ES SONY

Comment charger la batterie du Handycam DCRSX65ES ?

Fixez la batterie sur le caméscope, fermez l’écran LCD, puis branchez l’adaptateur secteur fourni sur la prise DC IN et une prise murale. Le témoin CHG s’allume et s’éteint lorsque la charge est terminée. Vous pouvez aussi charger via un ordinateur avec le câble USB intégré.

Quelles cartes mémoire sont compatibles avec ce caméscope ?

Les cartes Memory Stick PRO Duo (jusqu’à 32 Go) et les cartes SD, SDHC et SDXC de classe 2 ou supérieure (jusqu’à 64 Go) sont compatibles. Les MultiMediaCard ne fonctionnent pas.

Comment transférer des vidéos du caméscope vers un ordinateur ?

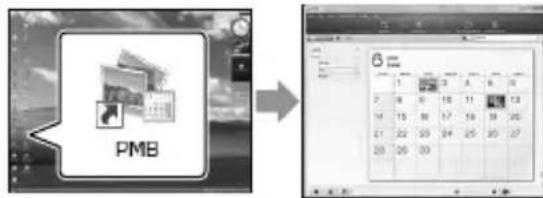

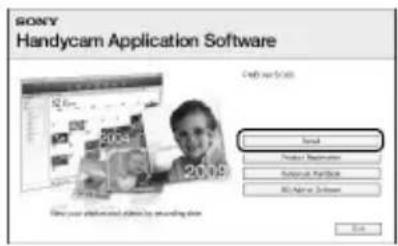

Installez le logiciel PMB fourni sur votre PC. Connectez le caméscope à l’ordinateur via le câble USB intégré, sélectionnez le support d’enregistrement sur l’écran du caméscope, puis suivez les instructions du logiciel pour importer les fichiers.

Puis-je connecter le caméscope directement à un téléviseur ?

Oui, utilisez le câble A/V fourni (ou un câble S-Video en option) pour relier le connecteur A/V à distance du caméscope à l’entrée du téléviseur. Réglez le téléviseur sur la bonne source. Vous pouvez également utiliser le menu pour choisir le format 16:9 ou 4:3.

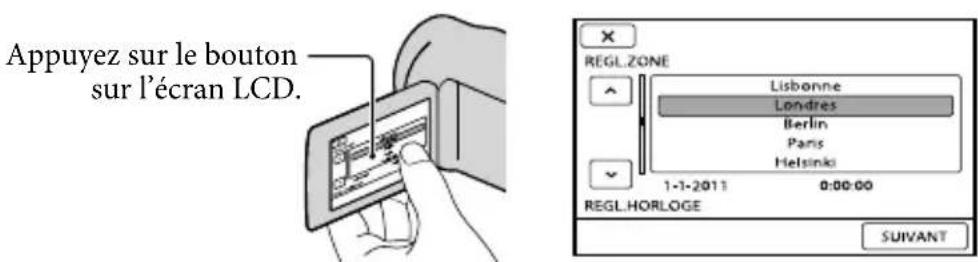

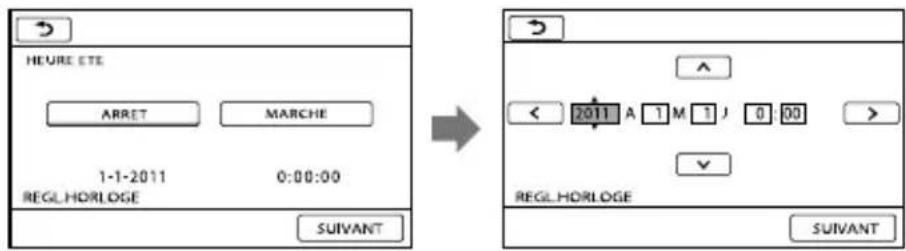

Comment régler la date et l’heure sur le caméscope ?

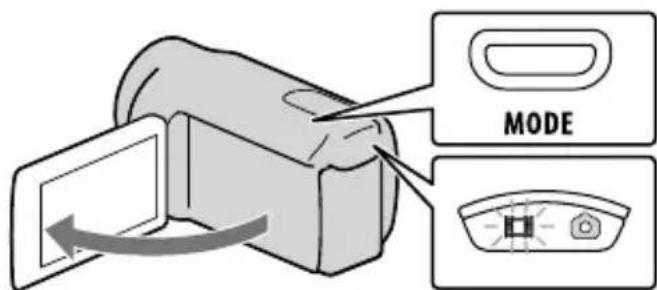

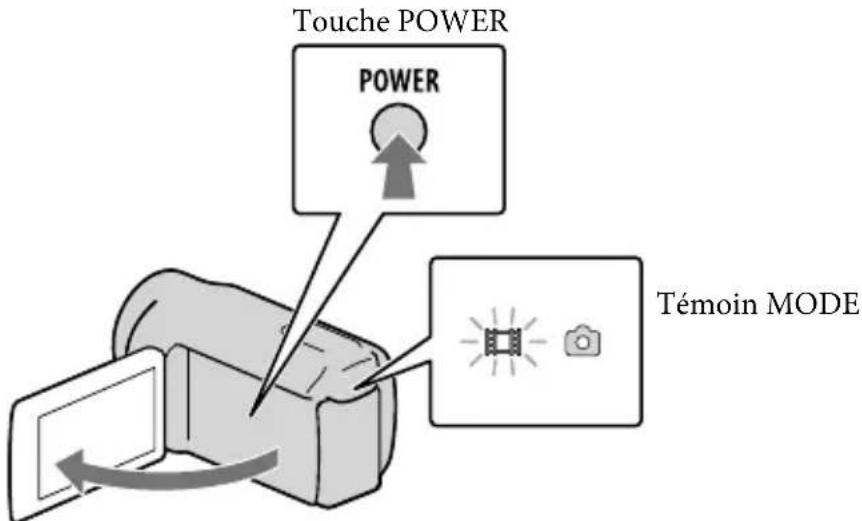

Ouvrez l’écran LCD pour allumer l’appareil. Sélectionnez votre zone géographique, puis réglez l’heure d’été, la date et l’heure. Confirmez avec OK. Vous pouvez modifier ces réglages dans le menu REGL.HORLOGE.

Que faire si l’écran tactile ne répond pas correctement ?

Procédez à un étalonnage de l’écran tactile : allez dans le menu REGL.GENERAUX → AUTRES REGLAGES → ETALONNAGE. Suivez les instructions pour recalibrer l’écran.

Comment supprimer des fichiers pour libérer de l’espace ?

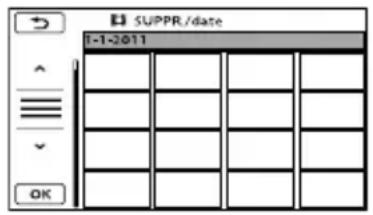

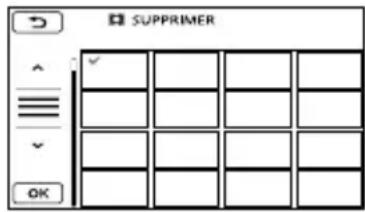

Dans le menu, allez dans MONT → SUPPRIMER (pour films ou photos). Vous pouvez supprimer des fichiers un par un, par date, ou tous en une fois. Les fichiers protégés doivent être déprotégés avant suppression.

Le caméscope s’éteint tout seul, est-ce normal ?

Oui, par défaut le mode ARRET AUTO coupe l’alimentation après environ 5 minutes d’inactivité pour économiser la batterie. Vous pouvez modifier ce délai dans le menu REGL.GENERAUX → REGLAGES ALIM..

Puis-je utiliser des batteries ou chargeurs non Sony ?

Il est fortement recommandé d’utiliser des accessoires Sony d’origine. L’utilisation de batteries ou chargeurs non authentifiés peut entraîner des dysfonctionnements, une surchauffe ou des risques d’incendie.

Comment nettoyer l’objectif et l’écran LCD ?

Utilisez un chiffon doux et sec pour l’objectif. Pour l’écran LCD, un chiffon légèrement humidifié (avec un kit de nettoyage spécial) convient. N’utilisez jamais de solvants comme l’alcool, l’essence ou des produits chimiques.

MODE D'EMPLOI Handycam DCRSX65ES SONY

Mode d'emploi du caméscope

Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur notre site Web d'assistance client.

Imprimé sur papier recyclé à 70% ou plus.

À lire avant utilisation

Avant de faire fonctionner l'appareil, lisez attentivement ce mode d'emploi et conservez-le pour toute référence ultérieure.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

N'exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

ATTENTION

Batterie

Toute erreur de manipulation de la batterie peut provoquer son explosion, entraîner un incendie, voire même des brûlures de substances chimiques. Respectez les précautions suivantes :

• Ne démontez pas la batterie.
• N'écrasez et n'exposez pas la batterie à des chocs ou à une force extérieure. Vous ne devez pas la frapper avec un marteau, la laisser tomber ou marcher dessus.
• Ne court-circuitez pas les bornes de la batterie et maintenez-les à l'écart de tout contact avec des objets métalliques.
• N'exposez pas la batterie à des températures supérieures à 60°C, notamment les rayons directs du soleil ou l'habitacle d'un véhicule garé au soleil.
• N'incinérez pas la batterie et ne la jetez pas au feu.
• Ne manipulez jamais des batteries lithium-ion qui sont endommagées ou présentent une fuite. Veillez à recharger la batterie à l'aide d'un chargeur Sony authentique ou d'un appareil capable de la recharger.
• Tenez la batterie hors de la portée des petits enfants.
• Gardez la batterie au sec.
• Remplacez-la uniquement par une batterie de même type ou d'un type équivalent recommandé par Sony.
• Mettez les batteries au rebut sans attendre, de la manière décrite dans les instructions.

Remplacez la batterie par une batterie correspondant au type spécifique uniquement. Sinon vous risquez de provoquer un incendie ou des blessures.

Adaptateur secteur

N'utilisez pas un adaptateur secteur situé dans un espace restreint, par exemple entre un mur et un meuble.

Branchez l'adaptateur secteur sur la prise de courant la plus proche. Débranchez immédiatement l'adaptateur secteur de la prise de courant si un problème de fonctionnement se produit pendant l'utilisation du caméscope.

Même si votre caméscope est mis hors tension, l'appareil est toujours alimenté tant qu'il est raccordé à la prise secteur via l'adaptateur.

POUR LES CLIENTS EN EUROPE

Avis aux consommateurs des pays appliquant les Directives UE

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant agréé pour la compatibilité électromagnétique et la sécurité du produit est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative à la garantie ou aux réparations, reportez-vous à l'adresse que vous trouvez dans les documents ci-joints, relatifs à la garantie et aux réparations.

Cet appareil a été testé et jugé conforme aux limites établies par la directive EMC visant l'utilisation de câbles de connexion de moins de 3 mètres.

Attention

Le champ électromagnétique à des fréquences particulières peut avoir une incidence sur l'image et le son de cet appareil.

Avis

Si l'électricité statique ou les champs électrostatiques entraînent une interruption lors du transfert des données (échec), redémarrez l'application ou débranchez, puis rebranchez le câble de connexion (USB, etc.).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Élimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers.

Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié, vous vous assurez que la pile ou l'accumulateur incorporé sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Éléments fournis

Les numéros entre parenthèses correspondent à la quantité fournie.

Adaptateur secteur (1) Cordon d'alimentation (1) Câble de raccordement A/V (1) A Câble prenant en charge la connexion USB (1) B - Raccordez-le au câble USB intégré (p. 12), si le câble USB intégré n'est pas assez long. Batterie rechargeable NP-FV30 (1) CD-ROM « Handycam » Application Software (1)

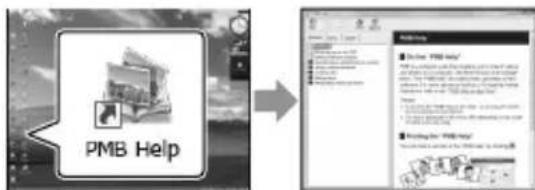

• « PMB » (logiciel, complément « Aide PMB »)
• Guide pratique de « Handycam » (PDF)

« Mode d'emploi du caméscope » (ce mode d'emploi) (1)

Le logiciel « PMB Portable » est préchargé sur le caméscope (p. 34). - Pour connaître les cartes mémoire compatibles avec ce caméscope, reportez-vous à la page 17.

Utilisation du caméscope

• Ne tenez pas le caméscope par les parties suivantes ou par le cache des prises.

Écran LCD

Batterie

Câble USB intégré

Le caméscope n'est pas étanche à la poussière, aux gouttes d'eau ou aux projections d'eau. Consultez la section « Précautions » (p. 55).

Options de menu, panneau LCD et objectif

• Si une option de menu est grisée, cela signifie qu'elle n'est pas disponible dans les conditions de lecture ou de prise de vue actuelles. L'écran LCD est issu d'une technologie de très haute précision et plus de 99,99 % des pixels sont opérationnels pour une utilisation efficace. Cependant, des petits points noirs et/ou lumineux (blancs, rouges, bleus ou verts) peuvent apparaître en permanence sur l'écran LCD. Ces points sont normaux et résultent du processus de fabrication ; ils n'affectent en aucun cas la qualité de l'enregistrement.

Points blancs, rouges, bleus ou verts

• Si l'écran LCD ou l'objet se trouvent exposés à la lumière directe du soleil pendant une période prolongée, cela risque d'entraîner des problèmes de fonctionnement.
• Ne filmez pas le soleil directement. Cela pourrait entraîner un mauvais fonctionnement de votre caméscope. Effectuez des prises de vue du soleil uniquement dans des conditions de lumière faible, par exemple au crépuscule.

À propos de la modification du réglage de la langue

• Des captures d'écran dans votre langue sont utilisées pour illustrer les procédures d'utilisation. Si nécessaire, modifiez la langue d'affichage à l'écran avant d'utiliser votre caméscope (p. 15).

Enregistrement

• Lorsque vous utilisez pour la première fois une carte mémoire avec votre caméscope, il est recommandé de formater la carte mémoire avec ce dernier (p. 48) pour garantir un fonctionnement stable. Toutes les données enregistrées sur la carte mémoire seront supprimées lors du formatage et ne pourront pas être récupérées. Enregistrez préalablement les données importantes sur votre ordinateur, etc.
• Avant le début de toute prise de vue, testez cette fonction pour vous assurer que l'image et le son sont enregistrés sans problème.
• Aucune compensation relative au contenu de l'enregistrement ne sera accordée, même si la prise de vue ou la lecture s'avèrent impossibles en raison d'un mauvais fonctionnement du caméscope, du support de stockage, etc.
• Les standards de télévision couleur sont différents d'un pays ou d'une région à l'autre. Pour visionner vos enregistrements sur un téléviseur, vous devez disposer d'un modèle basé sur le standard PAL.
• Les programmes de télévision, les films, les cassettes vidéo et autres enregistrements peuvent être protégés par des droits d'auteur. Leur enregistrement non autorisé peut être contraire à la législation sur les droits d'auteur.

Remarque concernant la lecture

• Les images enregistrées sur votre caméscope risquent de ne pas être lues correctement sur d'autres appareils. Inversement, des images enregistrées sur d'autres appareils risquent de ne pas être lues correctement sur ce caméscope.
• Les films enregistrés sur des cartes mémoire SD ne peuvent pas être lus sur des appareils AV d'autres fabricants.

Enregistrez toutes vos données d'image

• Pour éviter la perte de vos données d'image, stockez régulièrement toutes vos images enregistrées sur un support externe. Il est recommandé d'enregistrer les données d'image sur un disque, tel qu'un DVD-R avec votre ordinateur. Vous pouvez également enregistrer vos données d'image avec un magnétoscope ou un enregistreur DVD/HDD, etc. (p. 38).

Remarque sur la batterie et l'adaptateur secteur

• Veillez à retirer la batterie ou à débrancher l'adaptateur secteur une fois le caméscope hors tension.
• Débranchez l'adaptateur secteur du caméscope en tenant à la fois le caméscope et la fiche CC.

Remarques sur la température du caméscope/de la batterie

• Si la température du caméscope ou de la batterie est extrêmement élevée ou faible, il est possible que le caméscope ne puisse plus lire ou enregistrer en raison de l'activation de ses fonctions de protection. Dans ce cas, un indicateur apparaît sur l'écran LCD.

Si le caméscope est raccordé à un ordinateur ou à des accessoires

• N'essayez pas de formater le support d'enregistrement inséré dans le caméscope à l'aide d'un ordinateur, car cela risquerait de provoquer un mauvais fonctionnement du caméscope.
• Si vous raccordez votre caméscope à un autre appareil à l'aide d'un câble, veillez à insérer la fiche du connecteur dans le bon sens. Si vous insérez la fiche en forçant dans le mauvais sens, vous risquez d'endommager la borne et de provoquer un mauvais fonctionnement du caméscope.
• Ne retirez pas l'écran LCD tandis que votre caméscope est sous tension et raccordé au port USB. Les films ou photos enregistrés pourraient être perdus.

Si vous ne parvenez pas à enregistrer/lire vos images, utilisez la fonction [FORMAT.SUPPORT].

• Si vous enregistrez ou supprimez des images de façon répétée pendant une période prolongée, une fragmentation des données se produit sur le support d'enregistrement. Les images ne peuvent pas être enregistrées ou sauvegardées. Dans ce cas, enregistrez d'abord vos images sur un support externe, puis exécutez [FORMAT.SUPPORT] en appuyant sur MENU (MENU) → [Afficher autres] → [FORMAT.SUPPORT] (sous la catégorie [GERER SUPPORT]) → le support souhaité (DCR-SX65E/SX85E) → [OUI] → [OUI] → OK.

Objectif Carl Zeiss

• Votre caméscope est équipé d'un objectif Carl Zeiss, mis au point dans le cadre d'une collaboration entre Carl Zeiss, en Allemagne, et Sony Corporation. Cet objectif garantit des images de qualité supérieure. Il adopte le système de mesure MTF pour caméscopes et offre une qualité identique à celle des objectifs Carl Zeiss.

MTF = Modulation Transfer Function. Le chiffre indique la quantité de lumière d'un sujet entrant dans l'objectif.

Remarques sur les accessoires en option

• Il est recommandé d'utiliser des accessoires Sony d'origine.
• La disponibilité de ces produits varie selon les pays ou régions.

A propos des images, illustrations et captures d'écran du présent manuel

• Les images d'illustration utilisées dans ce mode d'emploi ont été capturées à l'aide d'un appareil photo numérique. Elles peuvent donc paraître différentes des images et indicateurs que vous verrez réellement sur votre caméscope. Par ailleurs, les illustrations de votre caméscope et ses indications à l'écran sont exagérées ou simplifiées pour en faciliter la compréhension.
• Dans ce mode d'emploi, la mémoire interne (DCR-SX65E/SX85E) de votre caméscope et la carte mémoire sont appelées « support d'enregistrement ».
• La conception et les spécifications de votre caméscope et des accessoires peuvent être modifiées sans avis préalable.

Vérifiez le nom de modèle de votre caméscope.

• Le nom de modèle est indiqué dans le présent mode d'emploi lorsqu'il existe des différences dans les caractéristiques techniques de plusieurs modèles. Vérifiez le nom de modèle figurant sur le dessous de votre caméscope.
• Les principales différences dans les caractéristiques techniques de cette série sont les suivantes.

	Support d'enregistrement	Capacité du support d'enregistrement interne
DCR-SX45E	Carte mémoire	-
DCR-SX65E	Mémoire interne + carte mémoire	4 Go
DCR-SX85E

Remarques concernant l'utilisation

• N'effectuez aucune des opérations suivantes, sinon le support d'enregistrement risque d'être endommagé, les images enregistrées illisibles ou perdues ou d'autres problèmes risquent de survenir.

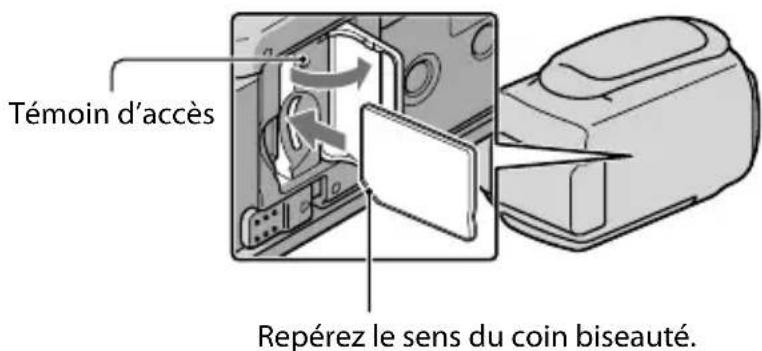

- Éjection de la carte mémoire lorsque le témoin d'accès (p. 18) est allumé ou clignote - Retrait de la batterie ou de l'adaptateur secteur du caméscope, ou exposition du caméscope à des chocs ou des vibrations lorsque le témoin

(Film)/Photo) (p. 14) ou le témoin d'accès (p. 18) est allumé ou clignote

• Si vous utilisez une bandoulière (vendue séparément), évitez de heurter le caméscope contre des objets.

Séquence d'opérations

Préparation (p. 11)

Préparez la source d'alimentation et le support d'enregistrement.

Enregistrement de films et de photos (p. 19)

Enregistrement de films → p. 20

Changement de mode d'enregistrement Durée de prise de vue prévue (INFOS SUR SUPP.)

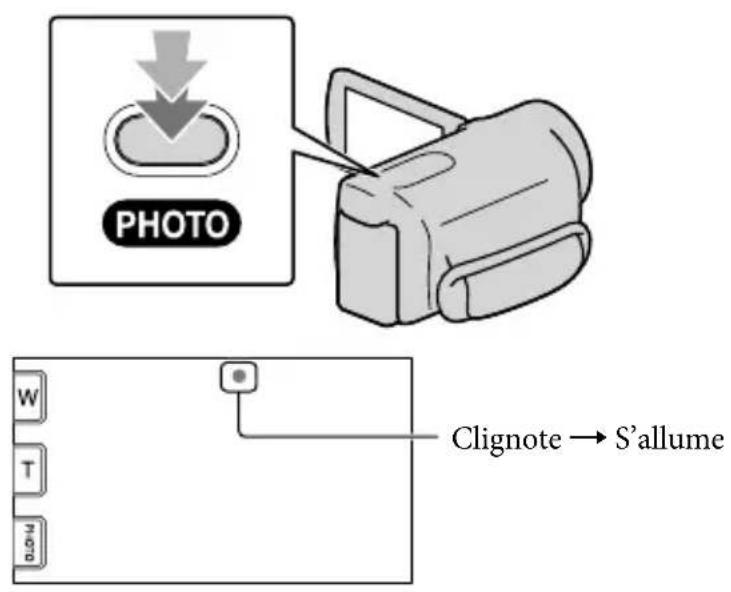

Prises de photos → p. 21

Lecture de films et de photos

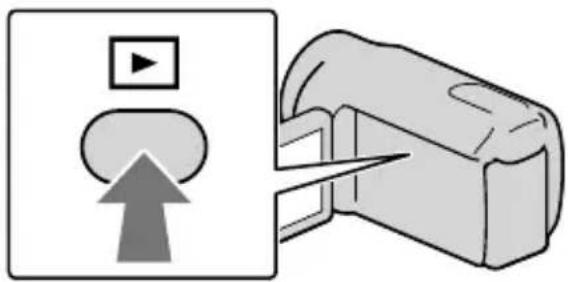

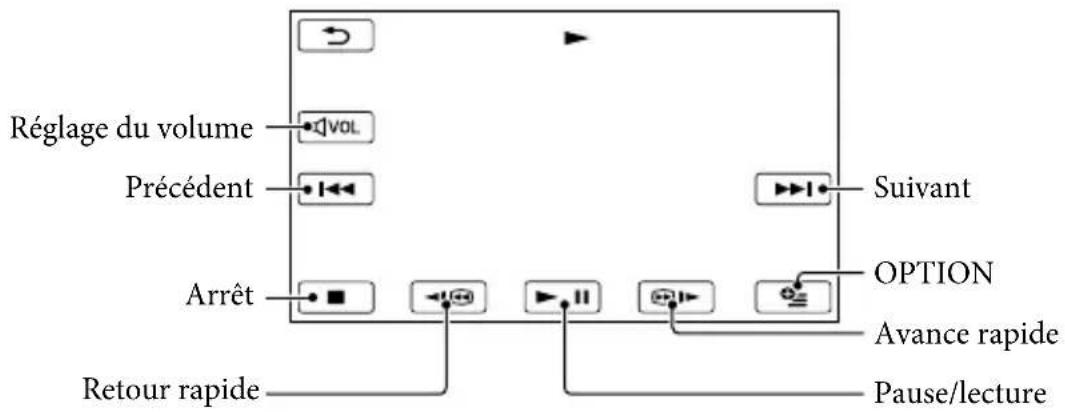

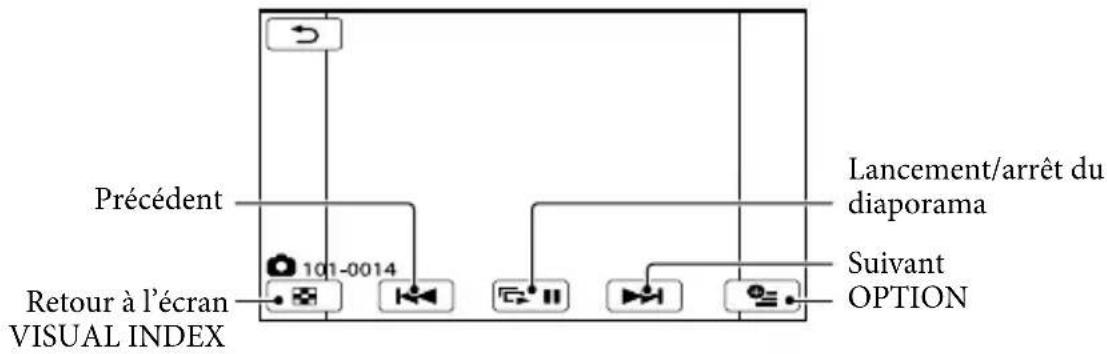

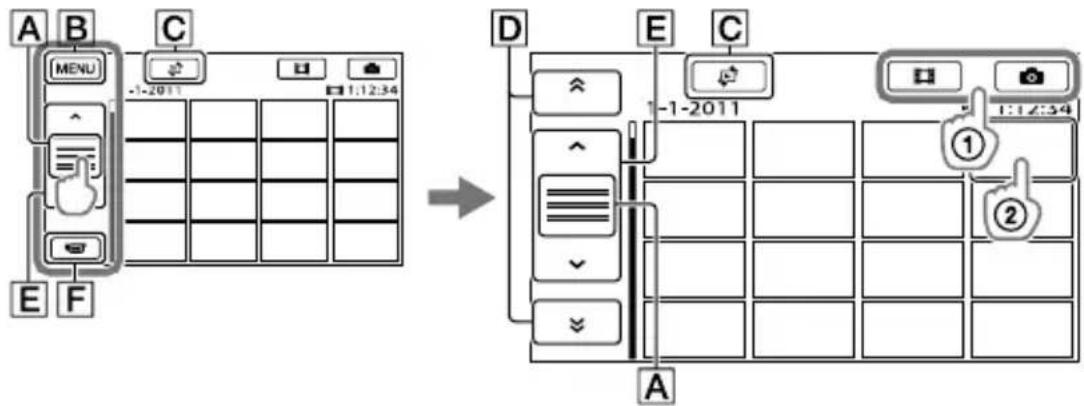

Lecture sur le caméscope → p. 23

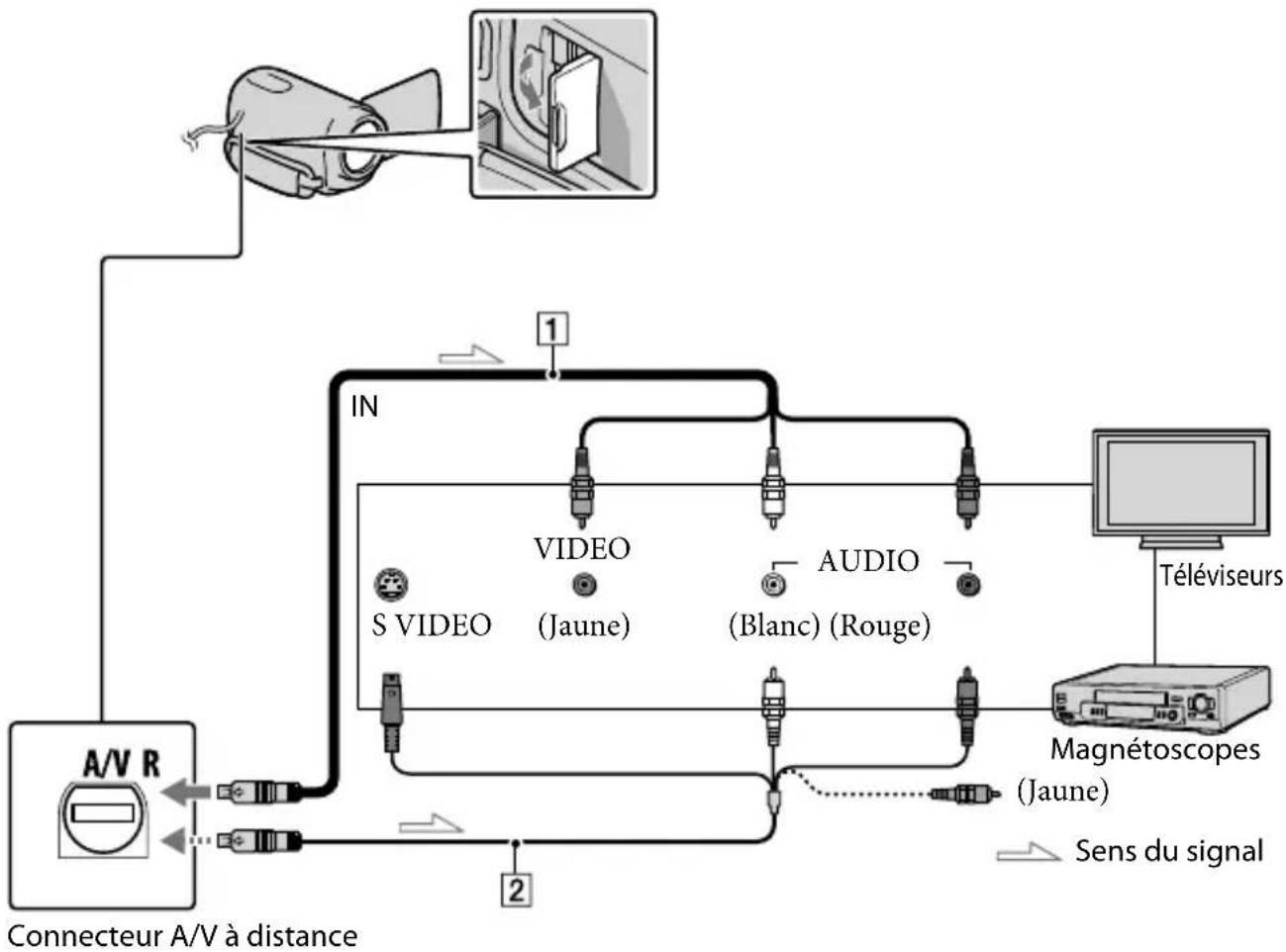

Lecture d'images sur un téléviseur → p. 26

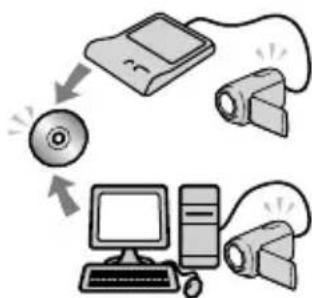

Enregistrement d'images

Enregistrement de films et de photos à l'aide d'un ordinateur p. 30 ; Enregistrement de films et de photos sur un support externe p. 35 ; Enregistrement d'images à l'aide d'un graveur/enregistreur DVD p. 38

Suppression de films et de photos (p. 28)

Si vous supprimez les données d'images sauvegardées sur votre ordinateur ou sur un disque, vous pouvez enregistrer d'autres images sur l'espace libre du support.

Table des matières

Avant utilisation 2 ; Séquence d'opérations 8

Préparation

Étape 1 : Mise en charge de la batterie 11 ; Charge de la batterie à l'étranger 13 ; Étape 2 : Mise sous tension et réglage de la date et de l'heure 14 ; Modification du réglage de la langue 15 ; Étape 3 : Préparation du support d'enregistrement 16 ; Vérification des réglages du support d'enregistrement 17 ; Duplication ou copie de films et photos du support d'enregistrement interne vers une carte mémoire (DCR-SX65E/SX85E)

Enregistrement/Lecture

Enregistrement 19 ; Lecture sur le caméscope 23 ; Lecture d'images sur un téléviseur 26

Utilisation correcte de votre caméscope

Suppression de films et de photos 28

Enregistrement de films et de photos à l'aide d'un ordinateur

Préparation d'un ordinateur (Windows) 30 Si vous utilisez un ordinateur Macintosh 30 Démarrage de PMB (Picture Motion Browser) 33 Utilisation de « PMB Portable » 34

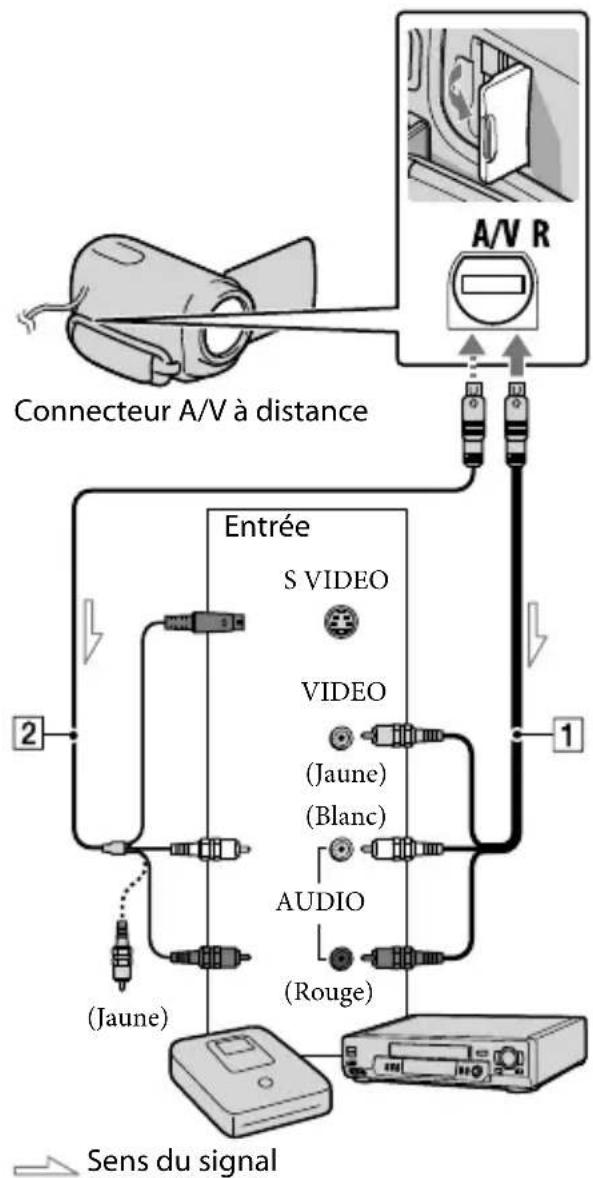

Enregistrement d'images avec un appareil externe

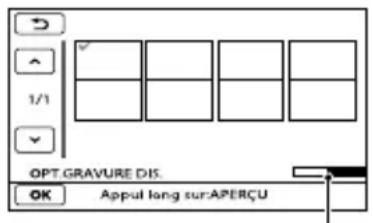

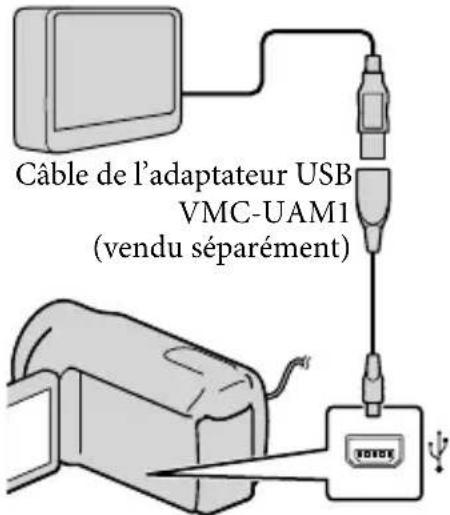

Enregistrement d'images sur un support externe (COPIE DIRECTE) 35 Création d'un disque à l'aide d'un graveur ou d'un enregistreur DVD 38

Personnalisation de votre caméscope

Utilisation des menus 43 Obtention d'informations détaillées à partir du Guide pratique de « Handycam » 49

Informations supplémentaires

Dépannage 50 Durée de prise de vue pour les films/nombre de photos pouvant être enregistrées 53 Précautions 55 Spécifications 57

Aide-mémoire

Indicateurs 60

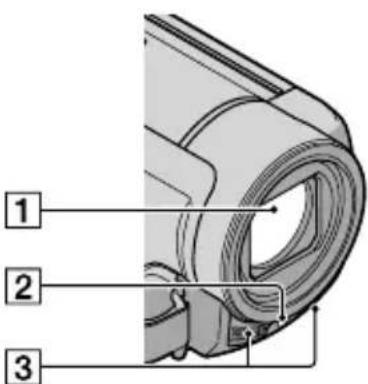

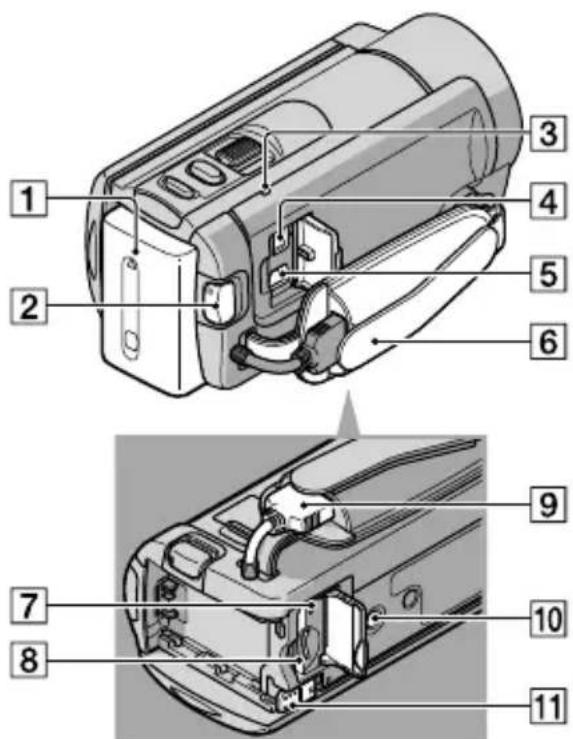

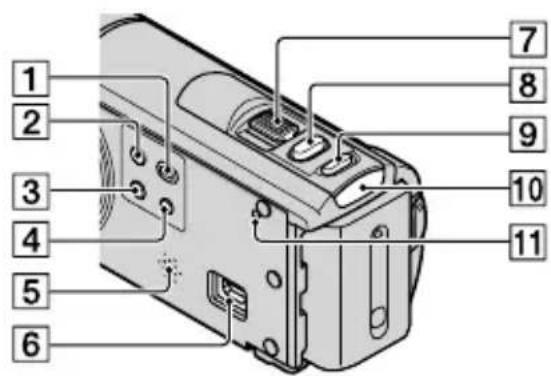

Éléments et commandes 61

Index 63

Préparation

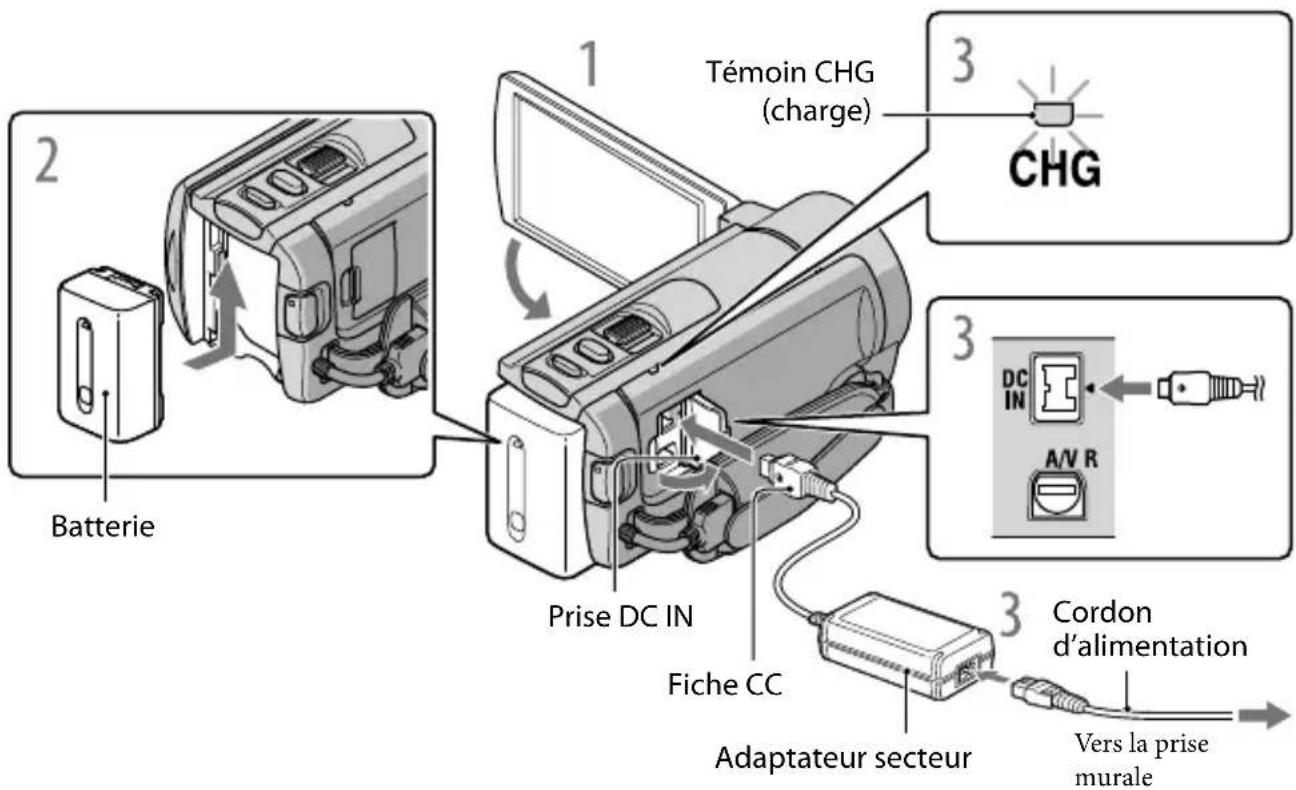

Étape 1 : Mise en charge de la batterie

Vous pouvez charger la batterie « InfoLITHIUM » (série V) après l'avoir fixée sur votre caméscope.

Remarques - Vous ne pouvez pas fixer une batterie « InfoLITHIUM » d'une série autre que V sur votre caméscope. 1 Mettez votre caméscope hors tension en fermant l'écran LCD. Fixez la batterie en la faisant glisser dans le sens de la flèche jusqu'au déclic. 3 Raccordez l'adaptateur secteur et le cordon d'alimentation à votre caméscope et à la prise murale.

• Alignez le repère ▲ de la fiche CC sur celui de la prise DC IN.

Le témoin CHG (charge) s'allume et la charge commence. Lorsque le témoin CHG (charge) s'éteint, la batterie est complètement chargée.

4 Lorsque la batterie est chargée, débranchez l'adaptateur secteur de la prise DC IN de votre caméscope.

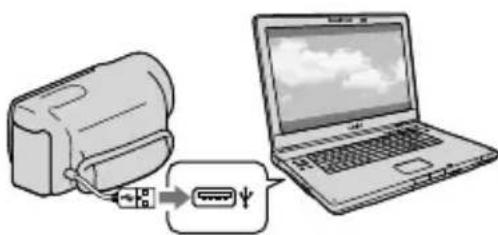

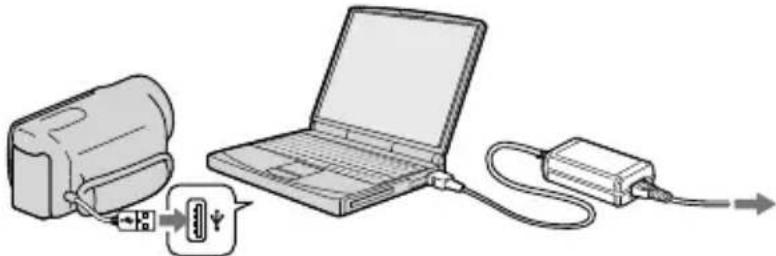

Pour recharger la batterie avec un ordinateur

Cette fonction s'avère pratique si vous n'avez pas l'adaptateur secteur à portée de main.

① Mettez le caméscope hors tension, puis fixez-y la batterie. ② Raccordez le caméscope à l'ordinateur sous tension à l'aide du câble USB intégré.

③ Une fois la batterie rechargée, débranchez le raccordement USB entre votre caméscope et l'ordinateur (p. 32).

Remarques

• Un fonctionnement correct n'est pas garanti avec tous les ordinateurs.
• Le chargement de la batterie via un ordinateur personnel ou monté par l'utilisateur ou encore le raccordement du caméscope à un tel ordinateur n'est pas garanti. Selon le type d'appareil USB utilisé, il est possible que le chargement ne s'effectue pas correctement.
• Si vous raccordez le caméscope à un notebook qui n'est pas raccordé à une source d'alimentation secteur, la batterie du notebook risque de se décharger rapidement. En pareil cas, ne laissez pas votre caméscope raccordé pendant une période prolongée.

Conseils

• Vous pouvez recharger votre caméscope en utilisant le câble USB intégré à partir de la prise murale avec l'adaptateur secteur USB de mise en charge AC-U501AD/AC-U50AG (vendu séparément). Vous ne pouvez pas utiliser le bloc d'alimentation portable Sony CP-AH2R/CP-AL (vendu séparément).
• Il est possible que l'adaptateur secteur de mise en charge USB ne soit pas disponible dans certains pays/certaines régions.
• Le témoin CHG (charge) peut ne pas s'allumer lorsque la batterie est faible. En pareil cas, mettez l'appareil en charge en utilisant l'adaptateur secteur.
• Concernant la durée de prise de vue et de lecture, reportez-vous à la page 53.
• Lorsque le caméscope est sous tension, vous pouvez vérifier l'autonomie approximative de la batterie à l'aide de l'indicateur d'autonomie restante situé dans le coin supérieur gauche de l'écran LCD.

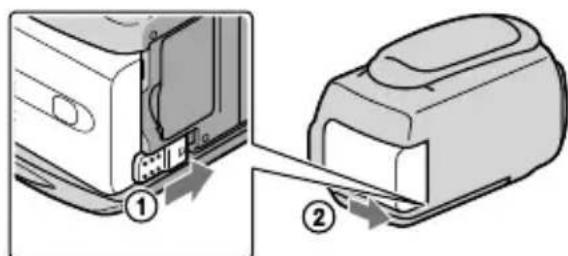

Retrait de la batterie

Fermez l'écran LCD. Faites glisser la manette de déblocage BATT (battery) (①), puis retirez la batterie (②).

Utilisation d'une prise murale comme source d'alimentation

Procédez aux raccordements de la manière décrite à la section « Étape 1 : Mise en charge de la batterie ». Même si la batterie est en place, elle ne se décharge pas.

Charge de la batterie à l'étranger

Vous pouvez charger la batterie dans n'importe quel pays ou n'importe quelle région avec l'adaptateur secteur fourni, dans la limite de 100 V - 240 V CA, 50 Hz / 60 Hz.

Remarques

• N'utilisez pas de transformateur de tension électronique.

Remarques sur la batterie

Lorsque vous retirez la batterie ou l'adaptateur secteur, fermez l'écran LCD et vérifiez que les témoins (Film/Photo) (p. 14) et le témoin d'accès (p. 18) sont éteints. - Le témoin CHG (charge) clignote pendant la charge dans les cas suivants :

- La batterie n'est pas fixée correctement. - La batterie est endommagée. - La température de la batterie est faible.

Retirez la batterie du caméscope et mettez-la dans un endroit chaud.

- La température de la batterie est élevée.

Retirez la batterie du caméscope et mettez-la dans un endroit frais.

• Par défaut, le caméscope est réglé pour que l'alimentation soit automatiquement coupée si vous le laissez inutilisé pendant environ 5 minutes, ceci afin d'économiser la batterie ([ARRET AUTO]).

Remarques sur l'adaptateur secteur

• Branchez l'adaptateur secteur sur une prise murale proche. Débranchez immédiatement l'adaptateur secteur de la prise murale si un problème de fonctionnement se produit pendant l'utilisation du caméscope.
• N'utilisez pas l'adaptateur secteur dans un endroit exigu, notamment entre un mur et un meuble.
• Ne court-circuitez pas la fiche CC de l'adaptateur secteur ou les bornes de la batterie avec un objet métallique. Cela pourrait entraîner un problème de fonctionnement.

Étape 2 : Mise sous tension et réglage de la date et de l'heure

1 Ouvrez l'écran LCD de votre caméscope.

Votre caméscope est sous tension et le capuchon d'objectif est ouvert.

Pour mettre votre caméscope sous tension lorsque l'écran LCD est ouvert, appuyez sur POWER.

2 Sélectionnez la zone géographique de votre choix à l'aide de / , puis appuyez sur [SUIVANT].

• Pour régler à nouveau la date et l'heure, appuyez sur MENU (MENU) → [Afficher autres] → [REG. HOR./LAN.] (sous la catégorie [REGL.GENERAUX]) → [REGL.HORLOGE]. Si une option n'apparaît pas sur l'écran, appuyez sur qu'à ce que celle-ci apparaisse.

Réglez [HEURE ETE], la date et l'heure, puis appuyez sur OK.

L'horloge démarre.

• Si vous réglez [HEURE ETE] sur [MARCHE], l'horloge avance d'1 heure.

Remarques

• La date et l'heure ne s'affichent pas pendant un enregistrement mais sont automatiquement enregistrées sur le support d'enregistrement et peuvent être affichées pendant la lecture. Pour afficher la date et l'heure, appuyez sur MENU (MENU) → [Afficher autres] → [REGL.DE LECTURE] (sous la catégorie [LECTURE]) → [CODE DONNEES] → [DATE/HEURE] → OK → D → X
• Vous pouvez désactiver les bips de confirmation des opérations en appuyant sur MENU (MENU) → [Afficher autres] → REGL.SON/AFF. → [BIP] → [ARRET] → OK → D → X
• Si le bouton sur lequel vous appuyez ne réagit pas correctement, étalonnez l'écran tactile.

Mise hors tension de l'appareil

Fermez l'écran LCD. Le témoin (Film) clignote pendant quelques secondes et l'appareil se met hors tension.

Conseils

• Vous pouvez également mettre votre caméscope hors tension en appuyant sur POWER.
• Lorsque [MISE S.TENS./LCD] est réglé sur [ARRET], mettez votre caméscope hors tension en appuyant sur POWER.

Modification du réglage de la langue

Vous pouvez changer la langue des indications à l'écran.

Appuyez sur MENU (MENU) → [Afficher autres] → [REG.HOR./LAN.] (sous la catégorie

[REGL.GENERAUX]) → [REGL.LANGUE] → la langue de votre choix → OK

Étape 3 : Préparation du support d'enregistrement

Les supports d'enregistrement pouvant être utilisés dépendent du caméscope. Les icônes suivantes s'affichent sur l'écran de votre caméscope.

DCR-SX45E :

Carte mémoire

DCR-SX65E/SX85E :

Mémoire interne Carte mémoire

• Par défaut, les films et les photos sont enregistrés sur ce support d'enregistrement. Vous pouvez effectuer des opérations de prise de vue, de lecture et de montage sur le support sélectionné.

Conseils

• Reportez-vous à la page 53 pour plus d'informations sur la durée de prise de vue pour les films.
• Reportez-vous à la page 54 pour plus d'informations sur le nombre de photos pouvant être enregistrées.

Sélection du support d'enregistrement pour les films (DCR-SX65E/SX85E)

1 Appuyez sur MENU (MENU) → [Afficher autres] → [REGLAGES SUP.] (sous la catégorie [GERER SUPPORT]) → [REG.SUPP.FILM].

L'écran [REG.SUPP.FILM] apparaît.

2 Appuyez sur le support d'enregistrement souhaité. 3 Appuyez sur [OUI] → OK.

Le support d'enregistrement a été changé.

Sélection du support d'enregistrement pour les photos (DCR-SX65E/SX85E)

1 Appuyez sur MENU (MENU) → [Afficher autres] → [REGLAGES SUP.] (sous la catégorie [GERER SUPPORT]) → [REG.SUPP.PHO].

L'écran [REG.SUPP.PROTO] apparaît.

2 Appuyez sur le support d'enregistrement souhaité. 3 Appuyez sur [OUI] → OK.

Le support d'enregistrement a été changé.

Vérification des réglages du support d'enregistrement

Lors de la prise de vue en mode d'enregistrement de films ou de photos, l'icône du support d'enregistrement s'affiche dans le coin supérieur droit de l'écran.

Icône du support d'enregistrement

L'icône affichée sur l'écran LCD varie selon le caméscope utilisé.

Insertion d'une carte mémoire

Remarques

• Réglez le support d'enregistrement sur [CARTE MÉMOIRE] pour enregistrer les films et/ou les photos sur une carte mémoire (DCR-SX65E/SX85E).

Types de cartes mémoire pouvant être utilisées avec votre caméscope

• Seules les cartes mémoire « Memory Stick PRO Duo », « Memory Stick PRO-HG Duo », SD (Classe 2 ou supérieure), les cartes mémoire SDHC (Classe 2 ou supérieure) et les cartes mémoire SDXC (Classe 2 ou supérieure) peuvent être utilisées avec ce caméscope. Le fonctionnement avec toutes les cartes mémoire n'est pas garanti.
• Les « Memory Stick PRO Duo » jusqu'à 32 Go et les cartes mémoire SD jusqu'à 64 Go ont été testés et leur bon fonctionnement avec votre caméscope a été prouvé.
• Pour l'enregistrement de films sur un « Memory Stick PRO Duo », il est recommandé d'utiliser un « Memory Stick PRO Duo » d'au moins 512 Mo.
• Dans ce mode d'emploi, les « Memory Stick PRO Duo » et les « Memory Stick PRO-HG Duo » sont appelés « Memory Stick PRO Duo » tandis que les cartes mémoire SD, les cartes mémoire SDHC et les cartes mémoire SDXC sont appelées cartes mémoire SD.

Remarques

• Une MultiMediaCard ne peut pas être utilisée.
• Les images enregistrées sur des cartes mémoire SDXC ne peuvent pas être lues ou importées sur des ordinateurs non compatibles exFAT, des composants AV, etc. raccordés à ce caméscope à l'aide d'un câble USB. Vérifiez préalablement si les appareils raccordés sont compatibles avec exFAT. Si vous connectez un appareil qui n'est pas compatible avec exFAT, l'écran d'initialisation risque d'apparaître. N'exécutez jamais l'initialisation, sous peine de perdre tout le contenu enregistré.
• exFAT est le système de fichiers utilisé dans les cartes mémoire SDXC.

Taille des cartes mémoire qui peuvent être utilisées avec votre caméscope

• Vous ne pouvez utiliser qu'un « Memory Stick Duo » qui est environ deux fois plus petit que le « Memory Stick » standard, et des cartes mémoire SD de taille standard.
• N'apposez pas d'étiquette, par exemple, sur une carte mémoire ou un adaptateur pour carte mémoire. Ceci pourrait entraîner un problème de fonctionnement.

Ouvrez le couvercle, orientez la partie biseautée de la carte mémoire comme illustré et insérez-la dans la fente pour carte mémoire, jusqu'au déclic.

• Fermez le couvercle après avoir inséré la carte mémoire.

L'écran [Créer nouvel fichier ds base données d'images.] peut s'afficher si vous insérez une nouvelle carte mémoire. Dans ce cas, appuyez sur [OUI]. Si vous enregistrez uniquement des photos sur la carte mémoire, appuyez sur [NON].

• Vérifiez le sens de la carte mémoire. Si vous insérez la carte mémoire dans la fente en forçant dans le mauvais sens, la carte mémoire, la fente pour carte mémoire ou les données d'image risquent d'être endommagées.

Remarques

• Si [Echec de la création d'un nouveau fichier dans la base de données d'images. L'espace libre peut être insuffisant.] s'affiche, initialisez la carte mémoire en sélectionnant MENU (MENU) → [Afficher autres] → [FORMAT.SUPPORT] (sous la catégorie [GERER SUPPORT]) → [CARTE MEMOIRE] (DCR-SX65E/SX85E) → [OUI] → [OUI] OK

Pour éjecter la carte mémoire

Ouvrez le couvercle et poussez doucement la carte mémoire pour l'éjecter.

• N'ouvrez pas le couvercle pendant un enregistrement.
• Lorsque vous insérez ou éjectez la carte mémoire, veillez à ce qu'elle ne soit pas éjectée trop brusquement et ne tombe pas.

Duplication ou copie de films et photos du support d'enregistrement interne vers une carte mémoire (DCR-SX65E/SX85E)

Appuyez sur [MENU] → [Afficher autres] → [DUPLIQUER FILM]/[COPIER PHOTO] (sous la catégorie [MONT]), puis conformez-vous aux instructions affichées.

Enregistrement/Lecture

Enregistrement

Par défaut, les films sont enregistrés sur les supports d'enregistrement suivants.

DCR-SX45E : carte mémoire

DCR-SX65E/SX85E : mémoire interne

Conseils

• Concernant le changement de support d'enregistrement, reportez-vous à la page 16 (DCR-SX65E/SX85E).

Fixez la poignée.

2 Ouvrez l'écran LCD de votre caméscope.

Votre caméscope est sous tension et le capuchon d'objectif est ouvert.

• Pour mettre le caméscope sous tension alors que l'écran LCD est déjà ouvert, appuyez sur POWER (p.14).
• Pour changer de mode d'enregistrement, appuyez sur MODE. Appuyez sur MODE pour allumer le témoin du mode d'enregistrement souhaité.

Touche MODE

(Film) : Enregistrement d'un film (Photo) :

Enregistrement d'une photo

Enregistrement de films

Appuyez sur START/STOP pour lancer l'enregistrement.

• Vous pouvez également lancer l'enregistrement en appuyant sur ● dans la partie inférieure gauche de l'écran LCD.

Touche START/STOP

[VEILLE] → [ENR.]

Pour arrêter l'enregistrement, appuyez de nouveau sur START/STOP.

• Vous pouvez également arrêter l'enregistrement en appuyant sur ● dans la partie inférieure gauche de l'écran LCD.
• Les icônes et indicateurs du panneau LCD s'affichent pendant 3 secondes environ, puis disparaissent lors de la mise sous tension de votre caméscope ou d'une commutation entre les modes (film/photo)/lecture. Pour afficher à nouveau les icônes et indicateurs, appuyez à n'importe quel endroit de l'écran à l'exception des boutons d'enregistrement et de zoom de l'écran LCD.

Boutons d'enregistrement et de zoom de l'écran LCD

au bout d'environ 3 sec.

Remarques

• Si vous fermez l'écran LCD pendant l'enregistrement de films, le caméscope cesse d'enregistrer.
• La durée de prise de vue en continu pour les films est d'environ 13 heures. Lorsqu'un fichier film dépasse 2 Go, le fichier de film suivant est créé automatiquement.
• Après la mise sous tension du caméscope, quelques secondes sont nécessaires avant de pouvoir lancer l'enregistrement. Vous ne pouvez pas utiliser votre caméscope pendant ce temps-là.
• Les états suivants sont indiqués si l'enregistrement de données sur le support d'enregistrement est toujours en cours une fois la prise de vue terminée. Pendant ce temps, évitez d'appliquer des chocs ou vibrations au caméscope, ainsi que de retirer la batterie ou l'adaptateur secteur.

- Le témoin d'accès (p.18) est allumé ou clignote - L'icône du support affichée dans le coin supérieur droit de l'écran LCD clignote

Conseils

• Vous pouvez capturer des photos à partir des films enregistrés.
• Reportez-vous à la page 53 pour plus d'informations sur la durée de prise de vue pour les films.
• Vous pouvez vérifier la durée de prise de vue, la capacité restante estimée, etc. en appuyant sur MENU (MENU) → [Afficher autres] → [INFOS SUR SUPP.] (sous la catégorie [GERER SUPPORT]).
• L'écran LCD de votre caméscope peut afficher des images d'enregistrement sur la totalité de l'écran (affichage en plein écran). Toutefois, ceci est susceptible de provoquer une coupure des bords supérieur, inférieur, droit et gauche des images lors de leur lecture sur un téléviseur qui n'est pas compatible avec l'affichage en plein écran. En pareil cas, réglez [IMAGE GUIDE] sur [MARCHE], puis enregistrez des images en utilisant le cadre externe affiché sur l'écran comme guide.
• [STEADYSHOT] est réglé sur [STANDARD] par défaut.
• Pour régler l'angle du panneau LCD, ouvrez-le d'abord à 90 degrés par rapport au caméscope (①), puis réglez l'angle (②).

(2) 90 degrés (maximum)

(2) 180 degrés (maximum)

① 90 degrés vers le caméscope

Code de données pendant l'enregistrement

La date, l'heure et les conditions d'enregistrement sont automatiquement enregistrées sur le support d'enregistrement. Elles ne sont pas affichées pendant l'enregistrement. Toutefois, vous pouvez les vérifier dans [CODE DONNEES] pendant la lecture. Pour les afficher, appuyez sur [MENU] (MENU) → [Afficher autres] → [REGL.DE LECTURE] (sous la catégorie [LECTURE]) → un réglage souhaité → OK → → ×.

Prises de photos

Par défaut, les photos sont enregistrées sur les supports d'enregistrement suivants.

DCR-SX45E : carte mémoire

DCR-SX65E/SX85E : mémoire interne

Conseils

• Concernant le changement de support d'enregistrement, reportez-vous à la page 16 (DCR-SX65E/SX85E).

1 Appuyez légèrement sur MODE pour allumer le témoin (photo).

L'affichage de l'écran LCD passe en mode d'enregistrement de photos et le format de l'écran devient 4:3.

2 Appuyez légèrement sur PHOTO pour procéder à la mise au point, puis appuyez à fond.

• Vous pouvez prendre des photos en appuyant sur l'écran LCD.

Lorsque apparaît, cela signifie que la photo a été enregistrée.

Conseils

• Pour modifier la taille des images, appuyez sur MENU (MENU) → [Afficher autres] → [AILLE] (sous la catégorie [REGL.PHOTO APP.]) → le réglage de votre choix → OK → X.

Lecture sur le caméscope

Par défaut, le caméscope lit les films et les photos enregistrés sur les supports d'enregistrement suivants.

DCR-SX45E : carte mémoire

DCR-SX65E/SX85E : mémoire interne

Conseils

• Concernant le changement de support d'enregistrement, reportez-vous à la page 16 (DCR-SX65E/SX85E).

Ouvrez l'écran LCD de votre caméscope.

Votre caméscope se met sous tension.

• Pour mettre votre caméscope sous tension alors que l'écran LCD est déjà ouvert, appuyez sur POWER (p.14).

Appuyez sur (AFFICHER LES IMAGES).

L'écran VISUAL INDEX s'affiche au bout de quelques secondes.

• Vous pouvez également afficher l'écran VISUAL INDEX en appuyant sur (AFFICHER LES IMAGES) sur l'écran LCD.

Appuyez sur (film) (1) puis sur le film souhaité (2) pour lire un film. Appuyez sur (photo) (1) puis sur la photo souhaitée (2) pour visualiser une photo.

Les films s'affichent et sont triés par date d'enregistrement.

A Permute l'affichage des boutons de fonctionnement.

B Vers l'écran MENU. C Affiche l'écran pour sélectionner le type d'index ([INDEX DES DATES]/[PELLICULE]/[IMAGE]). D Affiche les films enregistrés à la date précédente/suivante. E Affiche le film précédent/suivant. F Revient à l'écran d'enregistrement.

* D s'affiche lorsque vous appuyez sur A.

• Vous pouvez faire défiler l'écran en appuyant sur A, D ou E et en les faisant glisser.
• I ► I s'affiche avec le film ou la photo lu(e) ou enregistré(e) en dernier. Si vous appuyez sur le film ou la photo avec I ► I, vous pouvez reprendre la lecture là où vous l'aviez laissée la dernière fois. (▲ apparaît sur la photo enregistrée sur une carte mémoire.)

Lecture de films

La lecture du film sélectionné commence.

Conseils

L'écran VISUAL INDEX réapparaît lorsque la lecture à partir du film sélectionné atteint le dernier film. Appuyez sur / en pause pour lire un film en vitesse lente. - Au fur et à mesure que vous appuyez sur / pendant la lecture, la vitesse de lecture augmente environ 5 fois → environ 10 fois → environ 30 fois → environ 60 fois. - Vous pouvez afficher l'écran VISUAL INDEX en appuyant sur MENU (MENU) → [Afficher autres] → [VISUAL INDEX] (sous la catégorie [LECTURE]). - La date, l'heure et les conditions d'enregistrement sont automatiquement enregistrées pendant la prise de vue. Ces informations ne sont pas affichées pendant l'enregistrement, mais vous pouvez les afficher pendant la lecture en appuyant sur MENU (MENU) → [Afficher autres] → [REGL.DE LECTURE] (sous la catégorie [LECTURE]) → [CODE DONNEES] → le réglage de votre choix → OK → → → ×

Réglage du volume sonore des films

Pendant la lecture du film, appuyez sur VOL puis réglez le volume avec +/-.

• Vous pouvez également régler le volume sonore avec le menu.

Lecture de photos

La photo sélectionnée s'affiche.

Conseils

• Lors de la visualisation de photos enregistrées sur une carte mémoire, 101 (dossier de lecture) apparaît à l'écran.

Lecture d'images sur un téléviseur

Raccordez le caméscope à la prise d'entrée d'un téléviseur ou d'un magnétoscope à l'aide du câble de raccordement A/V 1 ou d'un câble de raccordement A/V avec S-Vidéo 2. Raccordez votre caméscope à la prise murale à l'aide de l'adaptateur secteur fourni à cet effet (p. 13). Reportez-vous également aux modes d'emploi fournis avec les appareils à raccorder.

Raccordement à un autre appareil via le connecteur A/V à distance à l'aide d'un câble de raccordement A/V.

2 Câble de raccordement A/V avec S-Vidéo (vendu séparément)

Si vous raccordez le caméscope à un autre appareil via la prise S-Vidéo en utilisant un câble de raccordement A/V avec un câble S-Vidéo (vendu séparément), vous obtiendrez des images de meilleure qualité qu'avec un câble de raccordement A/V. Raccordez les fiches blanche et rouge (audio gauche/droit) et la fiche S-Vidéo (canal S-Vidéo) du câble de raccordement A/V à un câble S-Vidéo (vendu séparément). Le raccordement de la fiche jaune n'est pas nécessaire. Si vous ne branchez que la fiche S-Vidéo, aucun son n'est reproduit.

1 Réglez le sélecteur d'entrée du téléviseur sur l'entrée à laquelle votre caméscope sera raccordé.

Pour plus de détails, reportez-vous au mode d'emploi fourni avec le téléviseur.

2 Raccordez votre caméscope à un téléviseur à l'aide du câble de raccordement A/V (1, fourni) ou d'un câble de raccordement A/V avec S-Vidéo (2, vendu séparément).

Raccordez votre caméscope à la prise d'entrée du téléviseur.

Visionnez des films et des photos sur votre caméscope (p. 23).

Réglage du format en fonction du téléviseur raccordé (16:9/4:3)

Appuyez sur MENU → [Afficher autres] → [REGLAGES SORTIE] (sous la catégorie [REGL.GENERAUX]) → [FORMAT TV] → [16:9] ou [4:3] → OK → ∅ → ×.

Si votre téléviseur ou votre magnétoscope est équipé d'un adaptateur 21 broches (EUROCONNECTOR)

Utilisez un adaptateur 21 broches (vendu séparément) pour lire les images.

Téléviseur/Magnétoscope

Remarques

• Si vous réglez [FORMAT TV] sur [4:3], il est possible que la qualité d'image soit moins bonne. De même, lorsque le format de l'image enregistrée passe de 16:9 (grand écran) à 4:3, il est possible que l'image scintille.
• Sur certains téléviseurs 4:3, les photos enregistrées au format 4:3 peuvent ne pas s'afficher en plein écran. Il ne s'agit pas d'un dysfonctionnement.

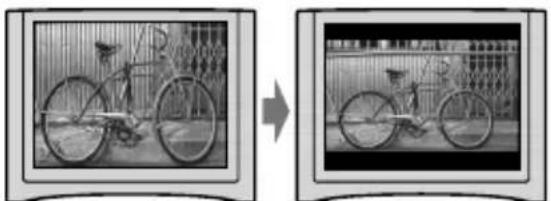

• Lorsque vous lisez une image enregistrée au format 16:9 (grand écran) sur un téléviseur 4:3 non compatible avec les signaux 16:9 (grand écran), réglez [FORMAT TV] sur [4:3].

Conseils

• Pour vérifier les informations (compteur, etc.) sur l'écran du moniteur, appuyez sur MENU → [Afficher autres] → [REGLAGES SORTIE] (sous la catégorie [REGL.GENERAUX]) → [SORTIE AFF.] → [SOR.V/LCD] → OK → ×

Utilisation correcte de votre caméscope

Suppression de films et de photos

Vous pouvez libérer de l'espace sur le support d'enregistrement en supprimant des films ou des photos.

Remarques

• Il est impossible de récupérer les images une fois qu'elles ont été supprimées. Enregistrez au préalable les films et photos importantes.
• Ne retirez jamais la batterie ni l'adaptateur secteur du caméscope pendant la suppression d'images. Cela pourrait endommager le support d'enregistrement.
• N'éjectez pas la carte mémoire pendant la suppression d'images sur celle-ci.
• Vous ne pouvez pas supprimer les films et photos protégés. Désactivez la protection des films et photos avant de les supprimer.
• Si le film supprimé est inclus dans la liste de lecture, le film ajouté à la liste de lecture est également supprimé de celle-ci.

Conseils

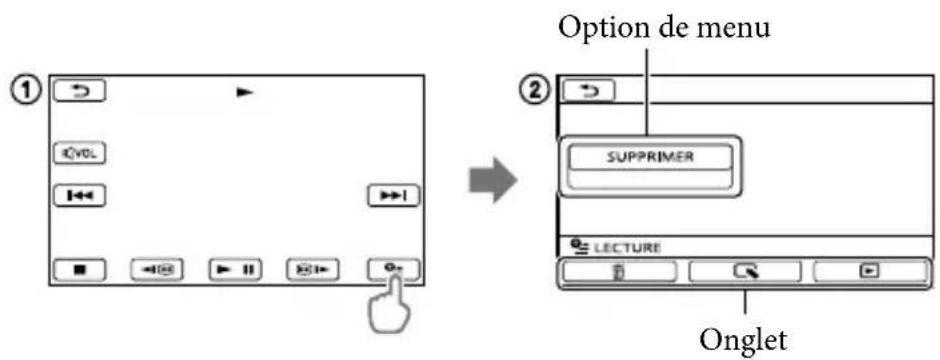

• Vous pouvez supprimer une image sur l'écran de lecture à partir du OPTION MENU.
• Pour supprimer toutes les images enregistrées sur le support d'enregistrement et récupérer tout l'espace de votre support, formatez-le.
• Les images de taille réduite vous permettant de visualiser plusieurs images à la fois dans un écran d'index portent le nom de « miniatures ».

1 Appuyez sur MENU, puis [Afficher autres] → [SUPPRIMER] (sous la catégorie MONT).

2 Pour supprimer des films, appuyez sur [SUPPRIMER] → [SUPPRIMER].

• Pour supprimer des photos, appuyez sur [SUPPRIMER] → [SUPPRIMER].

3 Appuyez sur les films ou les photos à supprimer pour afficher le repère.

• Appuyez et maintenez la pression sur l'image à l'écran LCD pour confirmer votre sélection. Appuyez sur pour revenir à l'écran précédent.

4 Appuyez sur OK [OUI] → OK X

Pour supprimer tous les films ou toutes les photos à la fois

À l'étape 2, appuyez sur [SUPPRIMER] → [SUPPR.TOUT] → [OUI] → [OUI] → OK → X. Pour supprimer toutes les photos en même temps, appuyez sur [SUPPRIMER] → [SUPPR.TOUT] → [OUI] → [OUI] → OK → X.

Pour supprimer tous les films ou toutes les photos enregistrés le même jour à la fois

Remarques

• Vous ne pouvez pas supprimer les photos de la carte mémoire par date d'enregistrement.

① À l'étape 2, appuyez sur

[SUPPRIMER] → [SUPPR./date].

• Pour supprimer toutes les photos en même temps, appuyez sur [SUPPRIMER] → [SUPPR./date].

② Appuyez sur ▲ ou ▼ pour

sélectionner la date d'enregistrement des films/photos de votre choix, puis appuyez sur OK.

• Appuyez sur l'image sur l'écran LCD pour confirmer votre sélection. Appuyez sur pour revenir à l'écran précédent.

③ Appuyez sur [OUI] → OK.

Enregistrement de films et de photos à l'aide d'un ordinateur

Préparation d'un ordinateur

(Windows)

Vous pouvez effectuer les opérations suivantes à l'aide de « PMB (Picture Motion Browser) »

• Importation d'images sur un ordinateur
• Affichage et modification d'images importées
• Création d'un disque
• Téléchargement de films et de photos sur des sites Web

Pour enregistrer des films et des photos à l'aide d'un ordinateur, installez d'abord « PMB » à partir du CD-ROM fourni.

Remarques

• Ne formatez pas la mémoire interne du caméscope à l'aide d'un ordinateur, car votre caméscope risquerait de ne pas fonctionner correctement.
• Vous pouvez créer des disques avec des disques de 12 cm des types suivants, avec « PMB » : DVD-R/DVD+R/DVD+R DL : non réinscriptibles ; DVD-RW/DVD+RW : réinscriptibles.

Étape 1 : Vérification de l'ordinateur

Système d'exploitation*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7

UC*4

Intel Pentium III 1 GHz ou supérieur

Application

DirectX 9.0c ou version plus réalisée (ce produit est basé sur la technologie DirectX. Le logiciel DirectX doit être installé.)

Mémoire

256 Mo ou davantage D'autres exigences système doivent être respectées en ce qui concerne le système d'exploitation.

Disque dur

Espace disque requis pour l'installation : environ 500 Mo (5 Go ou plus peuvent être nécessaires lors de la création de disques DVD).

Affichage

1 024 points × 768 points minimum

Autres

Port USB ( doit être fourni en standard, Hi-Speed USB (compatible USB 2.0)), graveur de DVD (lecteur de CD-ROM nécessaire pour l'installation)

1 L'installation standard est requise. Le bon fonctionnement n'est pas garanti si le système d'exploitation provient d'une mise à niveau ou dans un environnement à amorçage multiple. 2 Les éditions 64 bits et Starter (Édition) ne sont pas prises en charge. Image Mastering API (IMAPI) version 2.0 ou ultérieure de Windows est nécessaire pour utiliser la fonction de création de disque, etc. 3 Starter (Édition) n'est pas prise en charge. 4 Un processeur plus rapide est recommandé.

Remarques

• Le fonctionnement n'est pas garanti dans tous les environnements informatiques.

Si vous utilisez un ordinateur Macintosh

Les ordinateurs Macintosh ne prennent pas en charge le logiciel « PMB » fourni. Pour importer des films et des photos sur l'ordinateur, contactez Apple Inc..

Étape 2 : Installation du logiciel

PMB fourni

Installez « PMB » avant de raccorder votre caméscope à un ordinateur.

Remarques

• Si une version de « PMB » antérieure à la version 5.0.00 est installée sur l'ordinateur, il est possible que vous ne puissiez pas utiliser certaines fonctions de « PMB » lorsque vous installez « PMB » à partir du CD-ROM fourni. « PMB Launcher » est également installé à partir du CD-ROM fourni et vous pouvez lancer « PMB » ou un autre logiciel à l'aide de « PMB Launcher ». Double-cliquez sur l'icône de raccourci « PMB Launcher » sur l'écran de l'ordinateur pour démarrer « PMB Launcher ».

Assurez-vous que votre caméscope n'est pas raccordé à l'ordinateur.

2. Mettez l'ordinateur sous tension.

• Connectez-vous en tant qu'administrateur pour l'installation.
• Avant d'installer le logiciel, fermez toutes les applications en cours sur l'ordinateur.

3. Insérez le CD-ROM fourni dans le lecteur de disque de votre ordinateur.

L'écran d'installation apparaît.

• Si l'écran n'apparaît pas, cliquez sur [Démarrer] → [Ordinateur] (dans Windows XP, sur [Poste de travail]), puis double-cliquez sur [SONYPMB (E:)] (CD-ROM)*.
• Le nom du lecteur (tel que (E:)) peut changer en fonction de l'ordinateur.

4. Cliquez sur [Installer].

5 Sélectionnez le pays ou la région.

6 Sélectionnez la langue de l'application à installer, puis passez à l'écran suivant. 7 Lisez attentivement les termes du contrat de licence. Si vous acceptez les termes, remplacez © par , puis cliquez sur [Suivant] → [Installer]. 8 Mettez votre caméscope sous tension, puis raccordez-le à l'ordinateur à l'aide du câble USB fourni.

L'écran [SELECT.USB] s'affiche automatiquement sur l'écran du caméscope.

9 Appuyez sur l'un des types de supports affichés à l'écran pour que l'ordinateur reconnaisse votre caméscope.

[CONNEXION USB] : mémoire interne (DCR-SX65E/SX85E)

• Le support d'enregistrement affiché varie selon le modèle.
• Si l'écran [SELECT.USB] n'apparaît pas, appuyez sur MENU (MENU) → [Afficher autres] → CONNEXION USB (sous la catégorie [AUTRES]).

10 Cliquez sur [Continuer] sur l'écran de l'ordinateur.

11 Conformez-vous aux instructions affichées pour installer le logiciel.

• Selon l'ordinateur, il peut être nécessaire d'installer un logiciel tiers. Si l'écran d'installation s'affiche, suivez les instructions pour installer le logiciel requis.
• Raccordez le caméscope à l'ordinateur pendant l'installation.

Lorsque l'installation a abouti, les icônes suivantes s'affichent. Retirez le CD-ROM de l'ordinateur.

: démarre « PMB » : affiche « Aide PMB » : affiche « PMB Launcher ». « PMB

Launcher » permet de démarrer « PMB » ou un autre logiciel, ou encore d'ouvrir des sites Web.

D'autres icônes peuvent s'afficher. - Selon la procédure d'installation, il se peut qu'aucune icône ne s'affiche.

Remarques

• Pour créer des disques ou utiliser d'autres fonctions dans Windows XP, Image Mastering API v2.0 pour Windows XP doit être installée. Si Image Mastering API v2.0 pour Windows XP n'est pas encore installée, sélectionnez-la parmi les programmes requis dans l'écran d'installation et installez-la conformément aux procédures affichées. (Pour procéder à l'installation, l'ordinateur doit être connecté à Internet.) Vous pouvez installer Image Mastering API v2.0 pour Windows XP en réponse au message qui s'affiche lorsque vous tentez d'exécuter ces fonctions.

Pour débrancher le caméscope de l'ordinateur

① Cliquez sur l'icône en bas à droite du bureau de l'ordinateur → [Retirer Périphérique de stockage de masse USB en toute sécurité].

② Appuyez sur [FIN] → [OUI] sur l'écran du caméscope. ③ Débranchez le câble USB.

Remarques

• Accédez-y depuis l'ordinateur à l'aide du logiciel « PMB » fourni. Ne modifiez pas les fichiers ou dossiers du caméscope à partir de l'ordinateur. Les fichiers d'image peuvent être détruits ou ne pas être lus.
• Lorsque vous importez un long film ou une image modifiée, utilisez le logiciel « PMB » fourni. Si vous utilisez un autre logiciel, les images risquent de ne pas être correctement importées.

Démarrage de PMB

(Picture Motion Browser)

• Le fonctionnement n'est pas garanti si vous exécutez l'opération ci-dessus.
• La taille maximale du fichier est de 2 Go. Si un fichier dépassait 2 Go, il serait divisé automatiquement. Bien que le fichier apparaisse divisé lors de son visionnage sur un ordinateur, votre caméscope et la fonction d'importation « PMB » traiteront le fichier correctement.
• Lorsque vous supprimez des fichiers d'image, conformez-vous aux étapes de la page 28. Ne supprimez pas les fichiers d'image du caméscope directement à partir de l'ordinateur.
• Ne copiez pas les fichiers sur le support d'enregistrement à partir de l'ordinateur. Le résultat n'est pas garanti.

Double-cliquez sur l'icône de raccourci « PMB » sur le bureau de l'ordinateur.

Remarques

• Si l'icône ne s'affiche pas à l'écran de l'ordinateur, cliquez sur [Démarrer] → [Tous les programmes] → [PMB] pour lancer « PMB ».

Vous pouvez visionner, modifier ou créer des disques de films et de photos à l'aide de « PMB ».

Lecture de l'« Aide PMB »

Pour plus de détails sur l'utilisation de « PMB », lisez l'« Aide PMB ». Double-cliquez sur l'icône de raccourci « Aide PMB » sur le bureau de l'ordinateur pour ouvrir l'« Aide PMB ».

Remarques

• Si l'icône ne s'affiche pas à l'écran de l'ordinateur, cliquez sur [Démarrer] → [Tous les programmes] → [PMB] → [Aide PMB]. Vous pouvez également ouvrir l'Aide PMB à partir de l'[Aide] de « PMB ».

Utilisation de « PMB Portable »

L'application « PMB Portable » est préchargée sur ce caméscope.

Vous pouvez facilement télécharger des images vers un service réseau, même sur un ordinateur sur lequel « PMB » n'est pas installé.

Vous pouvez obtenir des informations détaillées sur son utilisation en cliquant sur le bouton d'aide situé dans le coin supérieur droit une fois que vous avez lancé « PMB Portable ».

1 Mettez votre caméscope sous tension, puis raccordez-le à l'ordinateur à l'aide du câble USB intégré.

L'écran [SELECT.USB] apparaît sur l'écran LCD de votre caméscope.

2 Appuyez pour sélectionner le support d'enregistrement pour lequel vous souhaitez utiliser « PMB Portable ».

[CONNEXION USB] : mémoire interne (DCR-SX65E/SX85E) [CONNEXION USB] : carte mémoire

• Si l'écran [SELECT.USB] n'apparaît pas, appuyez sur MENU (MENU) → [Afficher autres] → CONNEXION USB (sous la catégorie [AUTRES]).

3 Cliquez sur « PMB Portable ».

L'écran du contrat de licence apparaît.

4 Configurez les réglages en suivant les instructions affichées à l'écran.

« PMB Portable » démarre.

Pour plus d'informations sur « PMB Portable », reportez-vous à l'aide « PMB Portable ».

Remarques

• Soyez toujours connecté à un réseau lorsque vous téléchargez des images en utilisant « PMB Portable ».
• Si [PMB Portable] n'apparaît pas dans l'assistant d'exécution automatique, cliquez sur [Ordinateur] → [PMBPORTABLE], puis double-cliquez sur [PMBP_Win.exe].

Enregistrement d'images avec un appareil externe

Enregistrement d'images sur un support externe (COPIE DIRECTE)

Vous pouvez enregistrer des films et des photos sur un support externe (périphérique de stockage USB), tel qu'un disque dur externe. Vous pouvez également lire des images sur le caméscope ou un autre appareil de lecture.

Remarques

• Pour ce faire, vous avez besoin du câble de l'adaptateur USB VMC-UAM1 (vendu séparément).
• Il est possible que le câble de l'adaptateur USB VMC-UAM1 ne soit pas disponible dans certains pays ou régions.
• Vous ne pouvez pas utiliser les appareils suivants comme support externe.
• support dont la capacité dépasse 2 To;
• lecteur de disques classique, tel qu'un lecteur CD ou DVD;
• support raccordé au moyen d'un concentrateur USB;
• support doté d'un concentrateur USB intégré;
• lecteur de cartes.
• Il est possible que vous ne puissiez pas utiliser un support externe doté d'une fonction de codage.
• Le système de fichiers FAT peut être utilisé sur votre caméscope. Si le support externe a été formaté pour les fichiers NTFS, etc., formatez-le sur votre caméscope avant utilisation. L'écran de formatage s'affiche lorsque le support externe est raccordé au caméscope. L'écran de formatage peut apparaître, même si le support utilise le système de fichiers FAT.
• Le fonctionnement n'est pas garanti pour tous les appareils pouvant être raccordés.
• Raccordez votre caméscope à la prise murale à l'aide de l'adaptateur secteur fourni (p. 13).
• Reportez-vous au mode d'emploi fourni avec le support externe.
• Consultez la page d'assistance Sony concernant votre pays ou région pour obtenir plus d'informations sur les supports externes pouvant être utilisés.

Conseils

• Vous pouvez aussi importer des images enregistrées sur un support externe à l'aide du logiciel « PMB » fourni. 1. Raccordez l'adaptateur secteur et le cordon d'alimentation à la prise DC IN de votre caméscope et à la prise murale. 2. Si le support externe possède un cordon d'alimentation secteur, raccordez-le à la prise murale. 3. Raccordez le câble de l'adaptateur USB au support externe.

4.

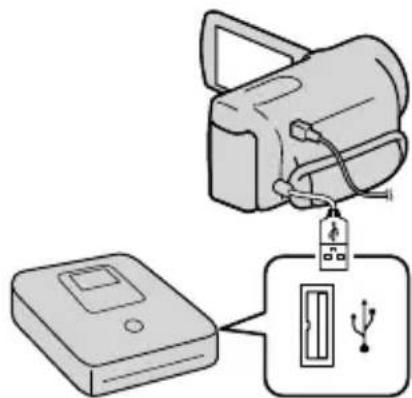

Raccordez le câble de l'adaptateur USB à la prise (USB) du caméscope.

Lorsque l'écran [Créer nouvel fichier ds base données d'images.] apparaît, appuyez sur [OUI].

• Vous ne pouvez pas effectuer le raccordement au câble USB intégré.

5.

Appuyez sur [Copier.] sur l'écran du caméscope.

DCR-SX65E/SX85E :

Vous pouvez enregistrer les films et photos stockés sur le support d'enregistrement interne du caméscope qui n'ont pas encore été enregistrés sur le support externe. DCR-SX45E :

Les films et photos qui n'ont pas encore été enregistrés sur un support externe ne peuvent l'être.

• Cet écran ne s'affiche que s'il existe des images enregistrées récemment.

6.

Une fois l'opération terminée, appuyez sur OK sur l'écran du caméscope.

Remarques

• Vous trouverez ci-dessous le nombre de scènes pouvant être enregistrées sur un support externe. Films : 9 999 films. Photos : 9 999 images × 899 dossiers. Le nombre de scènes peut être inférieur selon le type des images enregistrées.

Lors du raccordement d'un support externe

Les images enregistrées sur le support externe sont affichées sur l'écran LCD. Les touches d'affichage de film et de photo de l'écran VISUAL INDEX changent comme illustré ci-dessous.

Vous pouvez effectuer des réglages de menu sur le support externe, par exemple supprimer des images. Appuyez sur MENU (MENU) → [Afficher autres] sur l'écran VISUAL INDEX.

Pour enregistrer les films ou les photos de votre choix

Vous pouvez aussi stocker les images enregistrées sur des cartes mémoire.

Remarques

• Vous ne pouvez pas rechercher ou copier les photos enregistrées sur la carte mémoire par date d'enregistrement.

① Appuyez sur [Lire sans copier.] à l'étape 5 ci-dessus.

L'écran VISUAL INDEX du support externe est affiché.

② Appuyez sur (MENU) → [Afficher autres] → [DUPLIQUER FILM] (lors de la sélection de films) / [COPIER PHOTO] (lors de la sélection de photos). ③ Suivez les instructions affichées à l'écran pour sélectionner le support d'enregistrement (DCR-SX65E/SX85E) ainsi que la méthode de sélection d'image. ④ Si vous avez sélectionné [DUPLIQUER en sél.], appuyez sur l'image à enregistrer.

✓ apparaît.

Lorsque vous avez sélectionné [DUPLIQUER / date], sélectionnez la date des images à dupliquer avec / , puis appuyez sur OK. Passez à l'étape ⑤.

Capacité restante du support externe

• Appuyez et maintenez la pression sur l'image à l'écran LCD pour confirmer votre sélection. Appuyez sur + pour revenir à l'écran précédent.
• En appuyant sur la date, vous pouvez rechercher les images par date.

⑤ Appuyez sur [OUI] → sur l'écran du caméscope.

OK

Pour lire les images du support externe sur le caméscope

① Appuyez sur [Lire sans copier.] à l'étape 5 ci-dessus.

L'écran VISUAL INDEX du support externe est affiché.

(2) Lisez l'image (p. 23).

• Vous pouvez également afficher les images sur un téléviseur raccordé à votre caméscope (p. 26).

Remarques

• L'index des dates des photos ne peut pas être affiché.
• Si votre caméscope ne reconnaît pas le support externe, essayez d'effectuer les opérations suivantes.
• Rebranchez le câble de l'adaptateur USB sur votre caméscope.
• Si le support externe possède un cordon d'alimentation, branchez celui-ci sur la prise murale.

Pour mettre fin à la connexion au support externe

① Appuyez sur l'écran VISUAL INDEX du support externe. ② Débranchez le câble de l'adaptateur USB.

Création d'un disque à l'aide d'un graveur ou d'un enregistreur DVD

Création d'un disque avec le graveur DVD dédié, DVDirect Express

Vous pouvez créer un disque et graver les images d'un disque créé en utilisant le graveur DVD dédié, DVDirect Express (vendu séparément).

Reportez-vous également au mode d'emploi fourni avec votre graveur DVD.

Remarques

Raccordez votre caméscope à la prise murale à l'aide de l'adaptateur secteur fourni à cet effet (p. 13).

• Seuls des disques vierges des types suivants peuvent être utilisés :

DVD-R de 12 cm

DVD+R de 12 cm

L'appareil n'est pas compatible avec les disques double couche.

• DVDirect Express est désigné par l'expression « graveur DVD » dans cette section.

1 Raccordez l'adaptateur secteur et le cordon d'alimentation à la prise DC IN de votre caméscope et à la prise murale (p. 13).

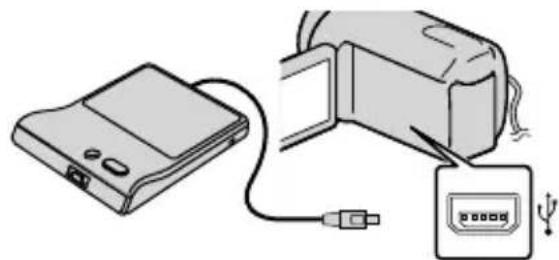

2 Mettez votre caméscope sous tension et raccordez le graveur DVD à la prise (USB) de votre caméscope avec le câble USB de votre graveur DVD.

• Vous ne pouvez pas effectuer le raccordement au câble USB intégré.

3 Insérez un disque vierge dans le graveur DVD, puis refermez le plateau de disque.

L'écran [GRAVURE DISQUE] s'affiche sur l'écran du caméscope.

4 Appuyez sur (DISC BURN) sur le graveur DVD.

Les films enregistrés sur le support d'enregistrement interne n'ayant pas été enregistrés sur un disque seront enregistrés sur le disque (DCR-SX65E/ SX85E).

Les films n'ayant pas été enregistrés sur un disque seront enregistrés sur le disque (DCR-SX45E).

5 Répétez les étapes 3 et 4 lorsque la taille totale de la mémoire des films à graver excède celle du disque.

6 Appuyez sur OK [FIN] [EJECTER DISQUE] sur l'écran du caméscope.

Retirez le disque une fois l'opération terminée.

7 Appuyez sur OK, puis débranchez le câble USB.

Personnalisation d'un disque avec OPT. GRAVURE DIS.

Exécutez cette opération dans les cas suivants :

• copie d'une image de votre choix ;
• création de plusieurs copies du même disque ;
• lors de la duplication de la carte mémoire (DCR-SX65E/SX85E).

① Appuyez sur [OPT.GRAVURE DIS.] à l'étape 4. ② Sélectionnez le support d'enregistrement contenant le(s) film(s) que vous souhaitez enregistrer (DCR-SX65E/ SX85E). ③ Appuyez sur le film que vous souhaitez graver sur le disque.

apparaît.

Capacité restante du disque

• Appuyez et maintenez la pression sur l'image à l'écran LCD pour confirmer votre sélection. Appuyez sur l pour revenir à l'écran précédent.
• En appuyant sur la date, vous pouvez rechercher les images par date.

④ Appuyez sur [OUI] sur l'écran du caméscope.

• Pour créer un autre disque avec le même contenu, insérez un nouveau disque et appuyez sur [CRÉER MÊME DISQUE].

(5) Une fois l'opération terminée, appuyez sur [QUITTER] [FIN] sur l'écran du caméscope. ⑥ Débranchez le câble USB du caméscope.

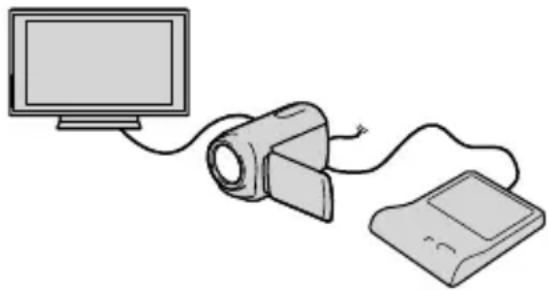

Lecture d'un disque sur le graveur DVD

① Raccordez l'adaptateur secteur et le cordon d'alimentation à la prise DC IN de votre caméscope et à la prise murale (p. 13). ② Mettez votre caméscope sous tension et raccordez le graveur DVD à la prise (USB) de votre caméscope avec le câble USB de votre graveur DVD.

• Vous pouvez voir des films sur l'écran du téléviseur en raccordant le caméscope à un téléviseur (p. 26).

③ Insérez un disque créé dans le graveur DVD. Les films du disque apparaissent sous forme de VISUAL INDEX sur l'écran du caméscope. ④ Appuyez sur la touche de lecture du graveur DVD. - Vous pouvez également utiliser l'écran du caméscope. ⑤ Appuyez sur [FIN] [ÉJECTER DISQUE] sur l'écran du caméscope et retirez le disque une fois l'opération terminée.

⑥ Appuyez sur Gv s débranche le câble USB.

Remarques

• N'exécutez aucune des actions suivantes pendant la création d'un disque :
• mise hors tension du caméscope ;
• débranchement du câble USB de l'adaptateur secteur ; exposition du caméscope à des chocs mécaniques ou des vibrations ;
• éjection de la carte mémoire du caméscope.
• Lisez le disque créé afin de vous assurer que la copie s'est déroulée correctement avant d'effacer les films de votre caméscope.
• Si [Échec.] ou [Échec GRAVURE DISQUE.] apparaît sur l'écran, insérez un autre disque dans le graveur DVD et recommencez l'opération DISC BURN.

Conseils

• Si la taille totale de la mémoire des films à graver avec l'opération DISC BURN excède celle du disque, la création du disque s'interrompt une fois la limite atteinte. Le dernier film du disque pourrait être coupé.
• La durée de création d'un disque lors de la copie de films utilisant la totalité de la capacité du disque est d'environ 20 à 60 minutes. Cette durée peut être supérieure selon le mode d'enregistrement ou le nombre de scènes.
• Si vous ne pouvez pas lire les disques créés sur chaque lecteur DVD, raccordez le caméscope au graveur DVD, puis lancez la lecture.

Création d'un disque à l'aide d'un graveur DVD, etc. autre que DVDirect Express

Vous pouvez sauvegarder vos films sur un disque en raccordant votre caméscope à des appareils de création de disque, comme un graveur DVD autre que DVD Express, à l'aide du câble USB. Reportez-vous également aux modes d'emploi fournis avec les appareils à raccorder.

Remarques

• Il est possible que le graveur DVD Sony ne soit pas disponible dans certains pays ou certaines régions.
• Raccordez votre caméscope à la prise murale à l'aide de l'adaptateur secteur fourni à cet effet (p. 13).

1. Raccordez l'adaptateur secteur et le cordon d'alimentation à la prise DC IN de votre caméscope et à la prise murale (p. 13). 2. Mettez votre caméscope sous tension et raccordez un graveur DVD à la prise (USB) de votre caméscope avec le câble USB intégré.

L'écran [SELECT.USB] s'affiche sur l'écran du caméscope.

• Si l'écran [SELECT.USB] n'apparaît pas, appuyez sur MENU (MENU) → [Afficher autres] → CONNEXION USB (sous la catégorie [AUTRES]).

3. Sur l'écran du caméscope, appuyez sur le support d'enregistrement contenant les images.

[CONNEXION USB] : mémoire interne (DCR-SX65E/SX85E)

• Le support d'enregistrement affiché varie selon le modèle.

4. Lancez l'enregistrement des films sur l'appareil raccordé.

Pour plus d'informations, consultez également les modes d'emploi fournis avec les appareils à raccorder.

5. Une fois l'opération terminée, appuyez sur [FIN] → [OUI] sur l'écran du caméscope.

6. Débranchez le câble USB.

Création d'un disque à l'aide d'un enregistreur, etc.

Vous pouvez dupliquer des images lues sur votre caméscope sur un disque ou une cassette vidéo en raccordant votre caméscope à un enregistreur de disque, un graveur Sony DVD, etc., autre qu'un DVDirect Express, avec le câble de raccordement A/V. Raccordez l'appareil selon la méthode 1 ou 2. Reportez-vous également aux modes d'emploi fournis avec les appareils à raccorder.

Remarques

Raccordez votre caméscope à la prise murale à l'aide de l'adaptateur secteur fourni à cet effet (p. 13).

• Il est possible que le graveur DVD Sony ne soit pas disponible dans certains pays ou certaines régions.

1. Câble de raccordement A/V (fourni) : raccordez le câble de raccordement A/V à la prise d'entrée de l'autre appareil.

2. Câble de raccordement A/V avec S-Vidéo (vendu séparément) : si vous raccordez le caméscope à un autre appareil via la prise S-Vidéo en utilisant un câble de raccordement A/V avec un câble S-Vidéo (vendu séparément), vous obtiendrez des images de meilleure qualité qu'avec un câble de raccordement A/V. Raccordez les fiches blanche et rouge (audio gauche/droit) et la fiche S-Vidéo (canal S-Vidéo) du câble de raccordement A/V à un câble S-Vidéo. Si vous raccordez uniquement la fiche S-Vidéo, vous n'entendrez aucun son. Le raccordement de la fiche jaune (vidéo) n'est pas nécessaire.

1. Introduisez le support d'enregistrement dans l'appareil d'enregistrement.

• Si votre appareil d'enregistrement est équipé d'un sélecteur d'entrée, réglez-le en mode d'entrée.

2. Raccordez votre caméscope à l'appareil d'enregistrement (enregistreur de disque, etc.) à l'aide du câble de raccordement A/V (fourni) ou d'un câble de raccordement A/V avec S-Vidéo (vendu séparément).

Raccordez votre caméscope aux prises d'entrée de l'appareil d'enregistrement.

3. Démarrez la lecture sur votre caméscope et enregistrez sur l'appareil d'enregistrement.

• Pour obtenir plus d'informations, reportez-vous au mode d'emploi fourni avec votre appareil d'enregistrement.

4. Lorsque la copie est terminée, arrêtez l'appareil d'enregistrement, puis le caméscope.

Remarques

• Étant donné que la copie est effectuée par transfert de données analogiques, la qualité d'image peut se trouver détériorée.
• Pour masquer les indicateurs (comme le compteur, etc.) sur l'écran du moniteur raccordé, appuyez sur MENU → [Afficher autres] → [REGLAGES SORTIE] (sous la catégorie [REGL.GENERAUX]) → [SORTIE AFF.] → [LCD] (réglage par défaut) → OK → X
• Pour enregistrer la date et l'heure ou les données de réglage du caméscope, appuyez sur MENU (MENU) → [Afficher autres] → [REGL.DE LECTURE] (sous la catégorie [LECTURE]) → [CODE DONNEES] → le réglage de votre choix → OK → En outre, appuyez sur MENU (MENU) → [Afficher autres] → [REGLAGES SORTIE] (sous la catégorie [REGL.GENERAUX]) → [SORTIE AFF.] → [SOR.V/LCD] → OK →
• Si la taille d'écran des appareils d'affichage (téléviseur, etc.) est 4:3, appuyez sur MENU (MENU) → [Afficher autres] → [REGLAGES SORTIE] (sous la catégorie [REGL.GENERAUX]) → [FORMAT TV] → [4:3] → OK → OK
• Si vous raccordez un appareil mono, raccordez la fiche jaune du câble de raccordement A/V à la prise d'entrée vidéo et la fiche blanche (canal gauche) ou rouge (canal droit) sur la prise d'entrée audio de l'appareil.

Personnalisation de votre caméscope

Utilisation des menus

À l'aide des menus, vous pouvez exécuter des fonctions utiles et modifier différents réglages. Si vous utilisez correctement les menus, vous pourrez profiter pleinement de votre caméscope. Le caméscope propose différentes options de menu sous les huit catégories de menus.

• REGLAG.MANUELS (Options de réglage des conditions de la scène) → p. 46 • REG.PRISE DE VUE (Options de prise de vue personnalisée) → p. 46 • REGL.PHOTO APP. (Options d'enregistrement de photos) → p. 46 • LECTURE (Options de lecture) → p. 47 • MONT (Options de montage) → p. 47 • AUTRES (Options des autres réglages) → p. 47 • GERER SUPPORT (Options d'enregistrement de supports) → p. 48 • REGL.GENERAUX (Autres options de réglage) → p. 48

Vous trouverez une description plus détaillée des options de menu dans le Guide pratique de « Handycam ».

Utilisation des menus

La liste du menu passe d'une catégorie à l'autre.

La liste du menu se déplace de 4 options à la fois.

• Vous pouvez appuyer sur des boutons et faire glisser à l'écran pour faire défiler la liste du menu.
• L'icône de la catégorie sélectionnée s'affiche en orange.
• Vous pouvez revenir à l'écran MON MENU en appuyant sur lorsqu'il s'affiche.

① Appuyez sur MENU. ② Appuyez sur [Afficher autres] sur l'écran MON MENU.

• Consultez la page suivante pour plus d'informations sur MON MENU.

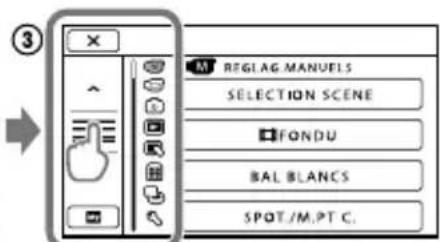

③ Appuyez au centre de la partie gauche de l'écran pour modifier l'affichage. ④ Appuyez sur l'option de menu à modifier.

⑤ Une fois le réglage modifié, appuyez sur OK. Une fois le réglage du menu terminé, appuyez sur X. Pour revenir à l'écran du menu précédent, appuyez sur -. Selon l'option de menu, il est possible que OK ne s'affiche pas.

Remarques

• Il est possible que vous ne puissiez pas définir certaines options de menu, en fonction des conditions d'enregistrement ou de lecture.
• Les réglages ou options de menu grisés ne sont pas disponibles.

Conseils

• Selon les options de menu modifiées, votre caméscope bascule entre le mode de lecture et le mode d'enregistrement (film/photo).

Utilisation de MON MENU

Vous pouvez simplifier l'utilisation des options de menu en enregistrant celles que vous utilisez le plus fréquemment dans MON MENU. Vous pouvez enregistrer 6 options de menu dans chaque MON MENU de FILM, PHOTO et LECTURE.

Exemple : suppression de [SPOT./M.PT C.] et enregistrement de [FONDU]

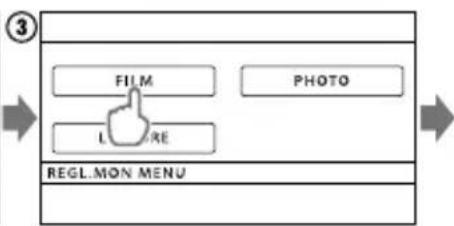

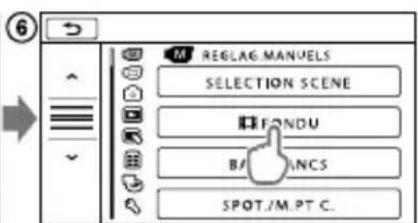

① Appuyez sur MENU. ② Appuyez sur [REGL.MON MENU]. ③ Appuyez sur [FILM]. ④ Appuyez sur [SPOT./M.PT C.]. ⑤ Appuyez sur OK. ⑥ Appuyez sur [FONDU] (sous la catégorie [REGLAG.MANUELS]). ⑦ Lorsque MON MENU s'affiche, appuyez sur X.

Répétez les étapes ci-dessus pour enregistrer des options de menu dans MON MENU et utiliser au niveau libre « Handycam ».

Conseils

• Lorsqu'un périphérique de stockage externe est raccordé, le MON MENU exclusif s'affiche.

Utilisation du OPTION MENU

Le OPTION MENU apparaît sous la forme d'une fenêtre contextuelle, comme lorsque vous cliquez avec le bouton droit de la souris sur l'ordinateur. Si s'affiche dans le coin inférieur droit de l'écran, vous pouvez utiliser le OPTION MENU. Lorsque vous appuyez sur , les options de menu modifiables dans le contexte s'affichent.

① Appuyez sur TION). ② Appuyez sur l'onglet souhaité → l'option pour modifier le réglage. ③ Une fois le réglage terminé, appuyez sur OK

Remarques

• Les réglages ou options de menu grisés ne sont pas disponibles.
• Si l'option souhaitée n'apparaît pas à l'écran, appuyez sur un autre onglet. (Il se peut qu'aucun onglet n'apparaisse.)
• Les onglets et les options qui s'affichent à l'écran dépendent de l'état d'enregistrement ou de lecture actuel de votre caméscope.

Liste des options de menu

Catégorie (RÉGL. MANUELS)

Sélection de scène. Pour sélectionner un paramètre d'enregistrement adapté au type de scène (par exemple, une vue nocturne ou à la plage).

FONDU.... Pour effectuer un fondu en entrée ou en sortie sur les scènes.

BAL BLANCS. Pour régler la balance des couleurs en fonction de la luminosité de l'environnement d'enregistrement.

SPOT./M.PT C.... Pour régler la luminosité et faire simultanément la mise au point sur le sujet sélectionné.

SPOTMÈTRE. Pour régler la luminosité des images sur un sujet sur lequel vous appuyez à l'écran.

MISE PT CEN. Pour effectuer la mise au point sur le sujet sur lequel vous appuyez à l'écran.

EXPOSITION. Pour régler la luminosité des films et photos.

MISE AU PT. Pour effectuer la mise au point manuellement.

TÉLÉ MACRO. Pour photographier un sujet en gros plan en excluant l'arrière-plan de la mise au point.

Catégorie (RG.PRISE DE VUE)

MODE ENR. Pour définir le mode d'enregistrement des films. Lors de la prise de vue d'un sujet en mouvement rapide, il est recommandé de choisir une qualité d'image élevée.

IMAGE GUIDE. Pour afficher l'image afin de vérifier que le sujet est horizontal ou vertical.

STEADYSHOT. Pour activer la fonction SteadyShot lors de l'enregistrement de films.

OBT. LENTE AUTO. Pour régler la vitesse d'obturation automatiquement.

DÉTECT. VISAGES. Pour régler automatiquement la qualité d'image du ou des visages.

REG. ENR. AUDIO

MIC ZOOM INTÉG. Pour enregistrer des films avec un son adapté à la position du zoom.

NIV. RÉF. MIC. Pour définir le niveau du microphone.

AUTRES RÉGL. ENR.

ZOOM NUM. Pour définir le niveau de zoom maximal du zoom numérique, qui va au-delà du niveau de zoom du zoom optique.

CONTRE-JOUR .... Pour régler automatiquement l'exposition des sujets à contre-jour.

SEL.GD FORMAT ........ Pour régler le format de l'image lors de l'enregistrement de films.

Catégorie (RÉGL. PHOTO APP.)

RETARDATEUR...... Pour activer le retardateur lorsque votre caméscope est en mode d'enregistrement de photos.

TAILLE ........ Pour définir la taille de la photo.

N° FICHIER Pour définir le mode d'affectation des numéros de fichiers.

Catégorie (LECTURE)

VISUAL INDEX. Pour afficher les images enregistrées sous la forme de miniatures (p. 23).

VISUALIS. IMAGES

INDEX DES DATES.... Pour activer la recherche des images souhaitées par date.

PELLICULE Pour afficher et lire les scènes à un intervalle déterminé. VISAGE....Pour afficher et lire les scènes correspondant à un visage.

LISTE DE LECTURE .... Pour afficher et lire les listes de lecture de films.

RÉGL. DE LECTURE

CODE DONNÉES ........ Pour afficher les données d'enregistrement détaillées pendant la lecture.

Catégorie (MONT)

SUPPRIMER ......... Pour supprimer des films. SUPPRIMER ........ Pour supprimer des photos.

PROTECTION

PROTECTION Pour protéger des films afin d'empêcher leur suppression. PROTECTION Pour protéger des photos afin d'empêcher leur suppression.

DIVISER . Pour diviser des films.

CAPTURE PHOTO* Pour capturer des photos à partir des scènes de films souhaitées.

DUPLIQUER FILM*

DUPLIQUER en sélection. Pour copier les films en les sélectionnant. DUPLIQUER / date ....... Pour copier tous les films d'une date donnée. DUPLIQUER TT. ........ Pour copier tous les films enregistrés dans une liste de lecture.

COPIER PHOTO*

COPIER en sélection. .... Pour copier les photos en les sélectionnant. COPIER/date ........ Pour copier toutes les photos d'une date donnée.

ÉDITEUR LISTE LECTURE

AJOUTER.... Pour ajouter des films à une liste de lecture. AJOUTER/date.... Pour ajouter à une liste de lecture tous les films enregistrés le même jour à la fois. SUPPRIMER . Pour supprimer des films d'une liste de lecture. SUPP.TOUT .... Pour supprimer tous les films d'une liste de lecture. DÉPLACER ........ Pour modifier l'ordre des films dans une liste de lecture.

Catégorie (AUTRES)

CONNEXION USB

CONNEXION USB* ... Pour se connecter à la mémoire interne via le port USB. - CONNECTION USB .... Pour se connecter à la carte mémoire via USB.

GRAVURE DISQUE : Permet d'enregistrer des images sur des disques.

INFOS BATTERIE : Pour afficher des informations relatives à la batterie.

REGLAGES SUP.*

REG.SUPP.FILM : Pour sélectionner le support d'enregistrement des films (p. 16).

REG.SUPP.PHOTO : Pour sélectionner le support d'enregistrement des photos (p. 16).

INFOS SUR SUPP. : Pour afficher des informations relatives au support d'enregistrement, telles que l'espace disponible.

FORMAT.SUPPORT

MEMOIRE INTERNE* : Pour supprimer toutes les données de la mémoire interne.

CARTE MEMOIRE : Pour supprimer toutes les données de la carte mémoire.

REPAR.F.BD.IM.

MEMOIRE INTERNE* : Pour réparer le fichier de base de données d'images dans la mémoire interne (p. 52).

CARTE MEMOIRE : Pour réparer le fichier de base de données d'images sur la carte mémoire (p. 52).

Catégorie (REGL.GENERAUX)

REGL.SON/AFF.

VOLUME : Pour régler le volume du son de lecture (p. 24).

BIP : pour spécifier si le caméscope doit émettre ou non des bips de confirmation des opérations.

LUMI.LCD : pour régler la luminosité de l'écran LCD.

NIV.ECL.LCD : pour régler le rétroéclairage de l'écran LCD.

COULEUR LCD : pour régler l'intensité des couleurs de l'écran LCD.

REGL.AFFICH : pour définir la durée d'affichage des icônes ou indicateurs sur l'écran LCD.

RÉGLAGES SORTIE

FORMAT TV : pour convertir le signal en fonction du téléviseur raccordé (p. 26).

SORTIE AFF : pour spécifier si les écrans de menus doivent s'afficher ou non sur l'écran du téléviseur.

RÉG. HOR./LAN.

RÉGL. HORLOGE : pour régler la date et l'heure (p. 14).

RÉGL. ZONE : pour changer de fuseau horaire sans arrêter l'horloge (p. 14).

HEURE ÉTÉ : pour régler l'horloge sur l'heure d'été (p. 14).

RÉGL. LANGUE : pour sélectionner la langue d'affichage (p. 15).

RÉGLAGES ALIM.

ARRÊT AUTO : pour modifier le réglage [ARRÊT AUTO] (p. 11).

MISE SOUS/HORS TENSION LCD.... Pour spécifier si votre caméscope doit se mettre ou non sous tension et hors tension lors de l'ouverture et de la fermeture de l'écran LCD.

AUTRES RÉGLAGES

MODE DÉMO............Pour afficher ou non la démonstration.

ÉTALONNAGE.... Pour étalonner l'écran tactile.

RÉGLAGE USB LUN...... Pour régler la compatibilité de votre caméscope lors de l'utilisation d'un raccordement USB.

Obtention d'informations détaillées à partir du Guide pratique de « Handycam »

Le Guide pratique de « Handycam » est un guide de l'utilisateur à lire sur l'écran de l'ordinateur. Lisez le Guide pratique de « Handycam » pour en savoir davantage sur le fonctionnement de votre caméscope.

Pour installer le Guide pratique de « Handycam » sur un ordinateur Windows, insérez le CD-ROM fourni dans le lecteur de disque de votre ordinateur. 2. Dans l'écran d'installation qui s'affiche, cliquez sur [Guide pratique].

3. Sélectionnez la langue souhaitée et le nom du modèle de votre caméscope, puis cliquez sur [Installation]. Suivez les instructions d'installation qui s'affichent sur l'écran de l'ordinateur.

• Le nom du modèle de votre caméscope est indiqué en dessous de l'appareil.

Pour visualiser le Guide pratique de « Handycam », double-cliquez sur l'icône de raccourci sur l'écran de l'ordinateur.

• Si vous utilisez un Macintosh, ouvrez le dossier [Handbook] - [FR] sur le CD-ROM, puis copiez [Handbook.pdf].
• Vous devez avoir Adobe Reader pour lire le Guide pratique de « Handycam ». S'il n'est pas installé sur votre ordinateur, vous pouvez le télécharger sur la page Web d'Adobe Systems : http://www.adobe.com/
• Pour plus d'informations sur le logiciel « PMB » fourni, reportez-vous à l'« Aide PMB » (p.33).

Dépannage

Si vous rencontrez un problème lors de l'utilisation de votre caméscope, suivez la procédure ci-dessous.

① Vérifiez la liste (p. 50 à 52) et inspectez votre caméscope. ② Retirez la source d'alimentation, rebranchez-la après 1 minute environ, puis mettez le caméscope sous tension. ③ Appuyez sur RESET (p. 61) à l'aide d'un objet pointu, puis mettez le caméscope sous tension. Si vous appuyez sur RESET, tous les réglages, y compris le réglage de l'horloge, sont réinitialisés. ④ Contactez votre revendeur Sony ou votre centre de service après-vente agréé Sony.

• Il peut être nécessaire d'initialiser ou de remplacer le support d'enregistrement interne actuel de votre caméscope, selon le problème rencontré. Dans ce cas, les données stockées sur le support d'enregistrement interne sont supprimées. Veillez à enregistrer les données du support d'enregistrement mémoire interne sur un autre support (sauvegarde) avant d'envoyer votre caméscope en réparation. Aucune compensation ne vous sera accordée en cas de perte des données du support d'enregistrement interne.
• Pendant la réparation, il est possible que nous vérifiions quelques-unes des données enregistrées sur le support d'enregistrement interne, afin de mieux cerner le problème. Cependant, votre revendeur Sony ne copiera pas et ne conservera pas vos données.
• Reportez-vous au Guide pratique de « Handycam » (p. 49) pour plus d'informations sur les symptômes de votre caméscope et à

l' « Aide PMB » (p. 33) pour de plus amples informations sur le raccordement de votre caméscope à un ordinateur.

Le caméscope ne se met pas sous tension.

Fixez une batterie chargée sur le caméscope (p. 11). Raccordez la fiche de l'adaptateur secteur à la prise murale (p. 13).

Le caméscope ne fonctionne pas, même lorsqu'il est mis sous tension.

• Un délai de quelques secondes s'écoule après la mise sous tension, avant que votre caméscope ne soit prêt pour l'enregistrement. Il ne s'agit pas d'un dysfonctionnement.
• Débranchez l'adaptateur secteur de la prise murale ou retirez la batterie, puis rebranchez-le au bout d'1 minute environ. Si votre caméscope ne fonctionne toujours pas, appuyez sur RESET (p. 61) à l'aide d'un objet pointu. (Si vous appuyez sur RESET, tous les réglages, y compris le réglage de l'horloge, sont réinitialisés.)
• La température du caméscope est très élevée. Mettez le caméscope hors tension et laissez-le pendant un moment dans un endroit frais.
• La température du caméscope est très basse. Laissez le caméscope sous tension. Si vous ne parvenez toujours pas à l'utiliser, mettez-le hors tension et transportez-le dans une pièce chauffée. Laissez-le se réchauffer pendant un moment, puis remettez le caméscope sous tension.

• Votre caméscope peut chauffer en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

Une coupure soudaine de courant se produit.

Utilisez l'adaptateur secteur (p. 13). - Remettez le caméscope sous tension. - Rechargez la batterie (p. 11).

Une pression sur START/STOP ou PHOTO n'enregistre aucune image.

• Appuyez sur MODE pour allumer le témoin (Film) ou Photo).
• Voiture caméscope enregistre l'image que vous venez de capturer sur le support d'enregistrement. Pendant cette opération, vous ne pouvez pas effectuer un nouvel enregistrement.
• Le support d'enregistrement est plein. Supprimez les images superflues (p. 28).
• Le nombre total de scènes de film ou de photos dépasse la capacité enregistrable de votre caméscope. Supprimez les images superflues (p. 28).

L'enregistrement s'arrête.

• La température de votre caméscope est extrémement élevé/faible. Mettez votre caméscope hors tension et laissez-le pendant un moment dans un endroit frais/chaud.

Impossible d'installer « PMB »

• Vérifiez l'environnement informatique nécessaire à l'installation de « PMB » (p. 30). « PMB » ne fonctionne pas correctement.
• Quittez « PMB » et redémarrez l'ordinateur.

Le caméscope n'est pas reconnu par l'ordinateur.

• Débranche de la prise USB de l'ordinateur les-appareils autres que le clavier, la souris et le caméscope.
• Débranchez le cable USB de l'ordinateur et du caméscope, redémarrez l'ordinateur, puis raccordez de nouveau l'ordinateur et votre caméscope en procédant dans l'ordre.

Code d'autodiagnostic/Indicateurs d'avertissement

Si des indicateurs s'affichent sur l'écran LCD, vérifiez les points suivants. Si le problème persiste, même après plusieurs tentatives pour y remédier, contactez votre revendeur Sony ou votre centre de service après-vente/agréé Sony. Dans ce cas, lorsque vous les contactez, fournissez tous les chiffres du code d'erreur commençant par C ou E.

C:04 : □□

• Une batterie qui n'est pas une batterie « InfoLITHIUM » série V est utilisée. Utilisez une batterie « InfoLITHIUM » (série V) (p. 11). Raccordez fermement la fiche CC de l'adaptateur secteur à votre caméscope (p. 11).

C:06 : □□

• La température de la batterie est élevée. Remplacez la batterie ou déposez-la dans un endroit frais.

C:13 : □□ / C:32 : □□

• Retirez la source d'alimentation. Rebranchez-la et faites de nouveau fonctionner votre caméscope.

E:□□ : □□

Conformez-vous aux étapes ② à ④ à la page 50.

#

• La batterie est faible.

A

• La température de la batterie est élevée. Remplacez la batterie ou déposez-la dans un endroit frais.

回

• La température de votre caméscope monte. Mettez votre caméscope hors tension et laissez-le dans un endroit frais.

• La température de votre caméscope est faible. Réchauffez le caméscope.

• Aucune carte mémoire n'est insérée (p. 17).
• Si l'indicateur clignote, l'espace disponible pour enregistrer les images est insuffisant. Supprimez les images inutiles (p. 17) ou formatez la carte mémoire après avoir enregistré les images sur un autre support.
• Le fichier de la base de données d'images est endommagé. Vérifiez le fichier de base de données d'images en appuyant sur MENU (MENU) → [Afficher autres] → [REPAR.F.BD.IM.] (sous la catégorie [GERER SUPPORT]) → le support d'enregistrement (DCR-SX65E/SX85E).

• La carte mémoire est endommagée. Formatez la carte mémoire avec votre caméscope (p. 48).

• Une carte mémoire incompatible est insérée (p. 17).

• L'accès à la carte mémoire a été restreint sur un autre appareil.

• Le caméscope n'est pas stable. Tenez fermement le caméscope à deux mains. Notez toutefois que l'indicateur d'avertissement de bougé du caméscope ne disparaît pas.

• Le support d'enregistrement est plein. Supprimez les images superflues (p. 28).

Durée de prise de vue pour les films/nombre de photos pouvant être enregistrées

Durée de prise de vue et de lecture prévisible en fonction de la batterie

Durée de prise de vue

Temps approximatif disponible lors de l'utilisation d'une batterie en pleine charge.

Mémoire interne

DCR-SX65E/SX85E

	(unit: minute)
Batterie Durée de prise de vue en continu	Durée de prise de vue type
NP-FV30 (fournie)	105 60
NP-FV50 200 110
NP-FV70 415 210
NP-FV100 830 375

Carte mémoire

	(unit: minute)
Batterie Durée de prise de vue en continu	Durée de prise de vue type
NP-FV30 (fournie)	110 60
NP-FV50 215 120
NP-FV70 440 220
NP-FV100 870 390

• Chaque durée de prise de vue est mesurée lorsque [MODE ENR.] est réglé sur SP.
• La durée de prise de vue type correspond à des prises de vue avec marche/arrêt, activation du témoin MODE et utilisation du zoom.
• Durées mesurées avec le caméscope à une température de 25 °C. 10 °C à 30 °C sont recommandées.
• La durée de prise de vue et de lecture est raccourcie lorsque vous utilisez votre caméscope à basse température.
• La durée de prise de vue et de lecture est raccourcie en fonction des conditions d'utilisation de votre caméscope.

Durée de lecture

Temps approximatif disponible lors de l'utilisation d'une batterie en pleine charge. Mémoire interne DCR-SX65E/SX85E

(unité : minute)

Batterie
NP-FV30	145
(fournie)
NP-FV50 280
NP-FV70 565
NP-FV100 1120

Carte mémoire

(unité : minute)

Batterie
NP-FV30	160
(fournie)
NP-FV50 300
NP-FV70 610
NP-FV100 1205

Durée de prise de vue prévisible pour les films

Mémoire interne DCR-SX65E

(unité : minute)

Mode d'enregistrement Durée de prise	de vue
[HQ] 55	(50)
[SP] 80	(50)
[LP] 175	(110)

DCR-SX85E

(unité : minute)

Mode d'enregistrement Durée de prise	de vue
[HQ] 235	(210)
[SP] 340	(210)
[LP] 715	(465)

Conseils

• Vous pouvez enregistrer des films de 9 999 scènes maximum.
• La durée de prise de vue en continu pour les films est d'environ 13 heures.
• Ce caméscope utilise le format VBR (débit binaire variable) pour régler automatiquement la qualité d'image en fonction de la scène enregistrée. Cette technologie entraîne des variations dans la durée d'enregistrement d'un support. Les films contenant des images complexes et comportant des mouvements rapides sont enregistrés à un débit binaire supérieur, ce qui entraîne une diminution de la durée d'enregistrement totale.

Carte mémoire

(unité : minute)

HQ SP LP
512 Mo	6(5)	9(5)	20(10)
1 Go	10(10)	20(10)	40(25)
2 Go	25(25)	40(25)	85(55)
4 Go	55(50)	80(50)	170(110)
8 Go 115		165(100)	350(225)
16 Go 230		330(205)	690(445)
32 Go 465		670(415)	1405(910)

Remarques

• La durée de prise de vue peut varier selon les conditions d'enregistrement et le sujet, MODE ENR.
• Le nombre entre parenthèses indique la durée de prise de vue minimale.

Nombre prévisible de photos pouvant être enregistrées

Support d'enregistrement interne (DCR-SX65E/SX85E)

Vous pouvez enregistrer un maximum de 9 999 photos.

Carte mémoire

VGA(0,3M)
VGA
512 Mo 2800
1 Go 5700
2 Go	11500
4 Go	22500
8 Go	46500
16 Go	91000
32 Go	185000

• Le nombre de photos enregistrables indiqué sur une carte mémoire est calculé sur la base de la taille d'image maximale de votre caméscope. Le nombre réel de photos enregistrables s'affiche sur l'écran LCD lors de l'enregistrement (p. 60).
• Le nombre maximal de photos enregistrables sur une carte mémoire peut varier en fonction des conditions d'enregistrement.

Conseils

• Vous pouvez également enregistrer des photos sur une carte mémoire d'une capacité inférieure à 512 Mo.
• La liste suivante reprend le débit binaire moyen, le nombre de pixels enregistrés ainsi que le format de chaque mode d'enregistrement de film.

HQ : environ 9 Mbits/s, 720 pixels × 576 pixels, 16:9, 4:3

Précautions

SP : environ 6 Mbits/s, 720 pixels × 576 pixels, 16:9, 4:3

LP : environ 3 Mbits/s, 720 pixels × 576 pixels, 16:9, 4:3

• Les pixels enregistrés et le format de photo.
• Mode d'enregistrement de photos :

640 points × 480 points / 4:3

640 points × 360 points / 16:9

- Capture d'une photo à partir d'un film :

640 points × 360 points / 16:9

640 points × 480 points / 4:3

Remarques sur l'utilisation et l'entretien

• N'utilisez pas et ne rangez pas le caméscope et ses accessoires dans les endroits suivants :
• dans des endroits extrêmement chauds, froids ou humides. Ne les exposez jamais à des températures supérieures à 60 °C, comme en plein soleil, à proximité d'un chauffage ou dans un véhicule garé au soleil. Ils pourraient ne pas fonctionner correctement ou être déformés ;
• à proximité de forts champs magnétiques ou de vibrations mécaniques. Le caméscope pourrait ne pas fonctionner correctement ;
• à proximité d'ondes radio ou de radiations fortes. Le caméscope pourrait ne pas enregistrer correctement;
• près de récepteurs AM ou d'équipements vidéo. Des parasites pourraient se produire;
• à la plage ou dans des endroits poussiéreux. Si du sable ou de la poussière pénètre dans votre caméscope, celui-ci pourrait ne pas fonctionner correctement. Ce problème peut parfois être irréversible;
• à proximité des fenêtres ou en extérieur, là où l'écran LCD ou l'objectif risquent d'être exposés au soleil. Cela risque d'endommager l'intérieur de l'écran LCD.
• Faites fonctionner le caméscope sur 6,8 V/7,2 V CC (batterie) ou 8,4 V CC (adaptateur secteur).
• Pour le fonctionnement sur secteur (CA) ou sur courant continu (CC), utilisez les accessoires recommandés dans ce mode d'emploi.
• Ne mouillez pas votre caméscope, par exemple, avec de l'eau de pluie ou de mer. Si le caméscope est mouillé, il risque de ne pas fonctionner correctement. Ce problème peut parfois être irréversible.
• Si un solide ou un liquide pénètre dans le caméscope, débranchez le caméscope et faites-le vérifier par votre revendeur Sony avant de continuer à l'utiliser.
• Évitez toute manipulation brusque, tout démontage, toute modification du caméscope, tout choc mécanique et tout impact tel que celui d'un marteau, ne laissez pas tomber l'appareil et ne le piétinez pas. Prenez particulièrement soin de l'objectif.
• Laissez le caméscope hors tension lorsque vous ne l'utilisez pas.
• N'enveloppez pas le caméscope dans un tissu (serviette, etc.), pendant l'utilisation. Cela pourrait entraîner une surchauffe interne de l'appareil.
• Lorsque vous débranchez le cordon d'alimentation, tirez sur la fiche et non sur le cordon.
• N'endommagez pas le cordon d'alimentation en posant un objet lourd dessus par exemple.
• N'utilisez pas de batterie déformée ou endommagée.
• Conservez les contacts métalliques propres.
• En cas de fuite du liquide électrolytique de la batterie :
• contactez votre centre de service après-vente agréé Sony ;
• nettoyez la partie de la peau qui a été en contact avec le liquide ;
• en cas de contact avec les yeux, rincez-les à grande eau et consultez un médecin.

Si vous n'utilisez pas votre caméscope pendant une longue période

• Pour conserver longtemps votre caméscope dans un état de fonctionnement optimal, environ une fois par mois mettez-le sous tension et laissez-le fonctionner en enregistrant et en lisant des images.
• Déchargez entièrement la batterie avant de la ranger.

Écran LCD

• N'exercez pas une pression excessive sur l'écran LCD, car cela pourrait l'endommager.
• Si vous utilisez le caméscope dans un endroit froid, une image rémanente peut apparaître sur l'écran LCD. Il ne s'agit pas d'un dysfonctionnement.
• Quand vous utilisez le caméscope, l'arrière de l'écran LCD peut devenir chaud. Il ne s'agit pas d'un dysfonctionnement.

Nettoyage de l'écran LCD

• Il est conseillé d'utiliser un chiffon doux pour nettoyer l'écran LCD s'il est couvert de traces

de doigts ou de poussière. Lorsque vous utilisez le kit de nettoyage LCD (vendu séparément), n'appliquez pas de liquide de nettoyage directement sur l'écran LCD. Utilisez un chiffon imbibé de liquide.

Remarques sur la manipulation du boîtier

• Si le boîtier est sale, nettoyez la surface du caméscope avec un chiffon doux légèrement humidifié, puis essuyez-le avec un chiffon doux et sec.
• Afin de ne pas abîmer la surface, évitez les opérations suivantes :
• utilisation de solvants, tels que des diluants, de l'essence, de l'alcool, des chiffons imprégnés de produits chimiques, des répulsifs, de l'insecticide et du filtre solaire ;
• manipulation du caméscope avec les substances décrites ci-dessus sur les mains ;
• mise en contact du boîtier avec des objets en caoutchouc ou en vinyle pendant une longue période.

À propos de l'entretien et du stockage de l'objectif

• Essuyez la surface de l'objectif avec un chiffon doux dans les cas suivants :
• lorsqu'il y a des traces de doigts sur la surface de l'objectif ;
• lorsque vous utilisez le caméscope dans des lieux chauds ou humides ;
• lorsque l'objet est exposé à de l'air sale, comme au bord de la mer.
• Rangez l'objet dans un lieu bien aéré, à l'abri de la poussière et de la saleté.
• Pour éviter la formation de moisissures, nettoyez régulièrement l'objet comme indiqué ci-dessus.

Remarques sur la charge de la batterie rechargeable intégrée

Le caméscope est équipé d'une batterie rechargeable intégrée permettant de conserver en mémoire la date, l'heure et d'autres réglages, même lorsque l'écran LCD est fermé. La batterie rechargeable intégrée est toujours chargée lorsque

Spécifications

le caméscope est raccordé à la prise murale via l'adaptateur secteur ou lorsque la batterie est installée. La batterie rechargeable est entièrement déchargée au bout de 3 mois environ si vous n'utilisez pas du tout votre caméscope. Utilisez le caméscope après avoir chargé la batterie rechargeable intégrée. Néanmoins, même si la batterie rechargeable intégrée n'est pas chargée, le fonctionnement du caméscope n'est pas affecté tant que vous n'enregistrez pas la date.

Procédures

Branchez votre caméscope sur une prise murale à l'aide de l'adaptateur secteur fourni et laissez l'écran LCD fermé pendant plus de 24 heures.

Remarque concernant la mise au rebut ou la cession du caméscope (DCR-SX65E/SX85E)

Même si vous supprimez tous les films et images fixes ou si vous exécutez [FORMAT.SUPPORT], les données du support d'enregistrement interne risquent de ne pas être supprimées complètement. Si vous transférez le caméscope à un tiers, il est recommandé d'exécuter l'opération [VIDE] (reportez-vous à la section « Obtention d'informations détaillées à partir du Guide pratique de « Handycam » » à la page 49) pour rendre vos données irrécupérables. Par ailleurs, lors de la mise au rebut du caméscope, il est recommandé de détruire le corps du caméscope.

Remarque sur la mise au rebut et le transfert de la carte mémoire

Même si vous supprimez les données de la carte mémoire ou si vous formatez la carte mémoire sur votre caméscope ou sur un ordinateur, il se peut que vous ne puissiez pas effacer complètement les données de la carte mémoire. Si vous donnez la carte mémoire à quelqu'un, il est recommandé de supprimer toutes les données à l'aide d'un logiciel de suppression de données depuis un ordinateur. Par ailleurs, lors de la mise au rebut de la carte mémoire, il est recommandé de détruire le corps de la carte mémoire.

Système

Format de signal : couleur PAL, normes CCIR

Format d'enregistrement des films :

Vidéo : MPEG-2 PS

Audio : Dolby Digital 2 canaux

Dolby Digital Stereo Creator

Format de fichier photo

: compatible DCF Ver.2.0 : compatible Exif Ver.2.21 : compatible MPF Baseline

Support d'enregistrement (Film/Photo)

Mémoire interne

DCR-SX65E : 4 Go

DCR-SX85E : 16 Go

« Memory Stick PRO Duo »

Carte mémoire SD (Classe 2 ou supérieure) Lorsque vous mesurez la capacité du support, 1 Go est égal à 1 milliard d'octets, dont une partie est utilisée pour la gestion du système et/ou des fichiers d'application. La capacité disponible pour l'utilisateur est indiquée ci-après. DCR-SX65E: environ 3,86 Go DCR-SX85E: environ 15,5 Go

Dispositif d'image

2,25 mm (type 1/8) CCD (dispositif à couplage de charges)

Total: environ 800 000 pixels

Effectifs (film, 16:9): environ 490 000 pixels

Effectifs (photo, 16:9): environ 490 000 pixels

Effectifs (photo, 4:3): environ 560 000 pixels

Objectif

Carl Zeiss Vario-Tessar

60× (optique)*1, 70× (étendu)*2, 2000× (numérique)

Diamètre du filtre: 37 mm

F1,8~6,0

Distance focale :

f = 1,8 mm ~ 108 mm

En cas de conversion en un appareil photo 35 mm

Pour les films : 39 mm à 2340 mm (16:9)

Pour les photos : 38 mm à 2280 mm (4:3)

Température de couleur : [AUTO], [UNE PRES.], [INTÉRIEUR] (3 200 K), [EXTÉRIEUR] (5 800 K)

Éclairage minimal

3 lx (lux) ([OBT. LENTE AUTO] est réglé sur [MARCHE]), 6 lx (lux) ([OBT. LENTE AUTO] est réglé sur [ARRÊT] (réglage par défaut)), vitesse d'obturation 1/25 seconde

1 Lorsque le réglage [EADYSHOT] est réglé sur [ACTIVE] 2 Lorsque le réglage [EADYSHOT] est réglé sur [STANDARD] ou [ARRÊT]

Connecteurs d'entrée/de sortie

Connecteur A/V à distance : prise de sortie audio/vidéo

Prise USB : mini-AB/TypeA (USB intégré), sortie uniquement

Écran LCD

Image : 7,5 cm (type 3, format 16:9)

Nombre total de pixels : 230 400 (960 × 240)

Caractéristiques générales

Alimentation requise : 6,8 V/7,2 V CC (batterie) 8,4 V CC (adaptateur secteur)

Consommation électrique moyenne : pendant une prise de vue à l'aide du caméscope avec l'écran LCD réglé sur une luminosité normale : Mémoire interne : 1,9 W (DCR-SX65E/ SX85E) Carte mémoire : 1,8 W

Température de fonctionnement : 0 °C à 40 °C

Température de stockage : -20 °C à +60 °C

Dimensions (approx.) : 52,5 mm × 57 mm × 113,5 mm (l / h / p), parties saillantes incluses ; 52,5 mm × 57 mm × 123,5 mm (l / h / p), parties saillantes incluses et batterie rechargeable fournie mise en place

Poids (approximatif) : 230 g (appareil principal uniquement) ; 270 g (batterie rechargeable fournie et carte mémoire incluses)

Adaptateur secteur AC-L200C/AC-L200D

Alimentation requise : 100 V - 240 V CA, 50 Hz / 60 Hz

Consommation de courant : 0,35 A - 0,18 A

Consommation électrique : 18 W

Tension de sortie : 8,4 V CC*

Température de fonctionnement : 0 °C à 40 °C

Température de stockage : -20 °C à +60 °C

Dimensions (approx.) : 48 mm × 29 mm × 81 mm (l / h / p), parties saillantes incluses

Poids (approx.) : 170 g, cordon d'alimentation non compris

• Pour d'autres spécifications, reportez-vous à l'étiquette figurant sur l'adaptateur secteur.

Tension de sortie maximale : 8,4 V CC

Tension de sortie : 7,2 V CC

Tension de charge maximale : 8,4 V CC

Courant de charge maximal : 2,12 A

Capacité classique : 3,6 Wh (500 mAh) minimum : 3,6 Wh (500 mAh)

Type : aux ions de lithium

La conception et les spécifications de votre caméscope et des accessoires peuvent être modifiées sans avis préalable.

• Fabriqué sous licence de Dolby Laboratories.

À propos des marques commerciales

• « Handycam » et son logo sont des marques déposées de Sony Corporation.
• « Memory Stick », « MEMORY STICK DUO », « Memory Stick PRO Duo », « MEMORY STICK PRO DUO », « Memory Stick PRO-HG Duo », « MEMORY STICK PRO-HG DUO », « Memory Stick Micro », « MagicGate », « MAGICGATE », « MagicGate Memory Stick » et « MagicGate Memory Stick Duo » sont des marques commerciales ou déposées de Sony Corporation.
• « InfoLITHIUM » est une marque commerciale de Sony Corporation.
• « DVDirect » est une marque commerciale de Sony Corporation.
• Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.
• Microsoft, Windows, Windows Vista et DirectX sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et dans d'autres pays. Macintosh et Mac OS sont des marques déposées de Apple Inc. aux États-Unis et dans d'autres pays.
• Intel, Intel Core et Pentium sont des marques commerciales ou des marques déposées de Intel Corporation ou de ses filiales aux États-Unis et dans d'autres pays.
• Adobe, le logo Adobe et Adobe Acrobat sont des marques commerciales ou des marques déposées de Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
• Le logo SDXC est une marque commerciale de SD-3C, LLC.
• MultiMediaCard est une marque commerciale de MultiMediaCard Association.

Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. Par ailleurs, les indications ™ et ® ne sont pas employées chaque fois qu'une marque est citée dans le présent manuel.

Aide-mémoire

Indicateurs

En haut à gauche, en haut à droite, au centre

En bas

En haut à gauche

Indicateur Signification
MENU	Bouton MENU
	Enregistrement avec retardateur
	NIV.REF.MIC faible
4:3	SEL.GD FRMAT
	MIC ZOOM INTEG.
60 min Autonomie de la batterie
101	Dossier d'enregistrement de la carte mémoire
	VIDEO LIGHT
	Bouton de retour

Au centre

Indicateur Signification
[VEILLE]/[ENR.] Etat d'enregistrement
VGA 0.2M	Taille de la photo
CD	Diaporama activé
	Avertissement
	Mode de lecture

En haut à droite

Indicateur Signification
HQ SP LP	Mode d'enregistrement (HQ/SP/LP)
	Enregistrement/lecture/ montage sur le support d'enregistrement

Indicateur Signification
0:00:00	Compteur (heures: minutes:seconds)
[00min]	Estimation de la durée de prise de vue restante
ÉQUIL. ÉQUIL. BLANC NOIR	FONDU
9999 9999	Nombre approximatif de photos pouvant être enregistrées et support d'enregistrement
101	Dossier de lecture de la carte mémoire
100/112	Photo ou film en cours de lecture/Nombre total de photos ou films enregistrés

En bas

Indicateur Signification
[DETECT.VISAGES] est régle sur [ARRET]
Mise au point manuelle
SELECTION SCENE
Balance des blancs
SteadyShot désactivement
SPOT./M.PT C. / SPOTMETRE / EXPOSITION
TELE MACRO
CONTRE JOUR
AUTO INTELLIGENT
Bouton OPTION
Bouton AFFICHER LES IMAGES
Bouton de diaporama
101-0005	Nom du fichier de données
om	Image protégée
Bouton d'index

• Les indicateurs et leur position peuvent apparaître différemment sur votre écran.
• Il se peut que certains indicateurs ne s'affichent pas selon le modèle de votre caméscope.

Éléments et commandes

Les numéros entre parenthèses correspondent aux pages de référence.

1 Objectif (objectif Carl Zeiss) 2 LEDVIDEOLIGHT 3 Microphone intégré

Si vous faites pivoter le panneau LCD de 180 degrés, vous pouvez fermer le panneau LCD avec l'écran LCD tourné vers l'extérieur. Cette position est pratique pour la lecture.

1 Touche AFFICHER LES IMAGES (23) 2 Touche POWER (14) 3 Touche LIGHT Appuyez pour éclairer le bouton LIGHT. 4 Touche iAUTO 5 Haut-parleur 6 Prise (USB) (31, 35, 40) 7 Manette de zoom motorisée 8 Touche PHOTO (22) 9 Touche MODE (19) 10 Témoin film)/(photo) (19) 11 Touche RESET Appuyez sur RESET à l'aide d'un objet pointu. Appuyez sur RESET pour réinitialiser tous les réglages, y compris celui de l'horloge.

1 Batterie (11) 2 Touche START/STOP (20) 3 Témoin CHG (charge) (11) 4 Prise DC IN (11) 5 Connecteur A/V à distance (26) 6 Poignée (19) 7 Témoin d'accès (carte mémoire) (17) Lorsque le témoin est allumé ou clignote, votre caméscope est en train de lire ou d'écrire des données. 8 Fente pour carte mémoire (17) 9 Câble USB intégré 10 Logement du trépied Fixez un trépied (vendu séparément) au logement du trépied à l'aide d'une vis de trépied (vendue séparément : la longueur de la vis doit être inférieure à 5,5 mm). 11 Manette de déblocage BATT (battery) (12)

Index

Symboles

16:9 27 4:3 27

A

Affichage d'autodiagnostic 51 AFFICHER LES IMAGES 23 Aide PMB 33

B

Batterie 11 Bips de confirmation des opérations 15 Boutons d'enregistrement et de zoom de l'écran LCD 20

C

Câble de raccordement A/V 26,41 Câble USB 38,40 Câble USB intégré 4, 12 Carte mémoire 17 Charge complète 11 Charge de la batterie à l'étranger 13 CODE DONNEES 15 CONNEXION USB 38,40 Copie 18 Création d'un disque 38

C

DATE/HEURE 15 Dépannage 50 Duplication 18 Durée de prise de vue pour les films/nombre de photos pouvant être enregistrées 53 DVDirect Express 38

E

Éléments fournis 4 Enregistrement 20 Enregistrement d'images sur un support externe 35 Enregistreur de disque 41 Entretien 55

F

Graveur de DVD 38, 40 Guide pratique de « Handycam » 49

D

Indicateurs 60 Indicateurs d'avertissement 51 Installation 31

L

Lecture 23 Logiciel 31

M

Macintosh 30 Mémoire interne 16 « Memory Stick PRO Duo » 17, 43, 46 Miniature 28 Mise en charge de la batterie 11 Mise sous tension 14 Mise sous tension de l'appareil 14 MON MENU 43

0

OPTION MENU 45 Ordinateur 30

P

Photos 21, 23 PMB (Picture Motion Browser) 30, 33 Précautions 55 Prise murale 11

R

REG.SUPP.FILM 16 REG.SUPP.PROTO 16 REGL.HORLOGE 14 REGLANGUAGE 15 REGL.MON MENU 43

Réglage de la date et de l'heure 14 REGLAGES SUP. 16 Réparation 50 RESET 61

S

Séquence d'opérations 8

Spécifications 57 Support d'enregistrement 16 Support externe 35 SUPPRIMER 28

T

Téléviseur 26 Trépied 62

V

VBR 53 VISUAL INDEX 23 Volume 24

W

Windows 30

Z

Zoom 20

Pour consulter les listes des options de menu, reportez-vous aux pages 46 à 48.

Veuillez d'abord lire !

3 Lisez les films et les photos sur le caméscope (p. 23).
