MANUALE UTENTE LE22B450C4W REMINGTON

10 (page precedente)

Avverenza TV Digitale (DVB-T)

1. LE FUNZIONI RELATIVE AL TELEVISORE DIGITALE (DVB) SONO DISPONIBILI SOLO NEI PAESI O NELLE AREA DOVE VENGONO TRASMESSI SEGNALI DEL DIGITALE TERRESTRE DVB-T (MPEG2 E MPEG4 AVC). DVB-T è il consorzio Europeo per lo standard di trasmissione della televisione digitale terrestre. Verificare con il rivenditore locale la disponibilità del servizio DVB-T nella propria zona.
2. Sebbene quello teilevisore rispetti gli attuali standard DVB-T alla data di [agosto 2008], la compatibilità con future trasmissioni digitali terresti DVB-T non può essere garantita.
3. Alcune funzioni del teilevisore digitale possono non essere disponibili od operare correttamente in alcuni paesi o regioni.
4. Per ulteriori informazioni, contattare il centro di assistenza clienti SAMSUNG locale.

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa cui causei danni permanenti allo schermo TV

Non visualizzare un'immagine fissa o parzialmente fissa sul pannello LCD per或者其他 2 ore poichécouldaue la ritenzione dell'imagine sullo schermo. Il fenomeno di ritenzione dell'imagine èanche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'imagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un'imagine fissa.
Su un TV LCD, l'uso del formato 4:3 per un periodo di tempo prolongatocould lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o I'uso di una console per videogiochi cui causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto alla Garanzia.
- La visualizzazione prolungata di immagini fisse da videogiochi e PC cui causare immagini residue parziali. Per evitare lo problema, ridurre la 'luminosità' e il 'contrasto' nelle visualizzano immagini fisse.

CONTENUTI

INFORMAZIONI GENERALI

Pannello di controlo 2
■Accessori 3
Pannello dei collegamenti 4
Telecomando 6
Installazione delle batterie nel telecomando 6

FUNZIONAMENTO

Visualizzazione dei menu 7
Funzioni Plug & Play 8

CONTROLLO CANALE

-Configurazione del menu Canale 9

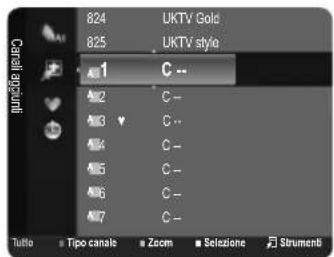

Gestione dei canali 11

CONTROLLO DELL'IMMAGINE

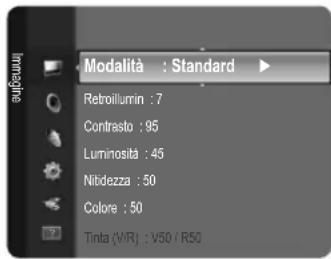

■Configurazione del menu Imagine 13
Uso del televisore come uno schermo PC 15
■Configurazione del teilevisore con il PC 16

CONTROLLO AUDIO

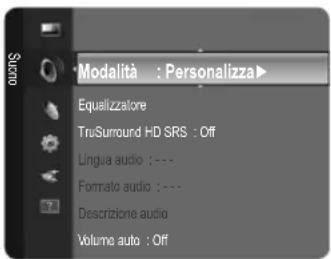

■Configurazione del menu audio 17
■Selezione della modalità audio 18

IMPOSTAZIONE

■ Configurazione del menu Impostazione 19

INGRESSI / SUPPORTO

■ Configurazione del menu Ingressi 21

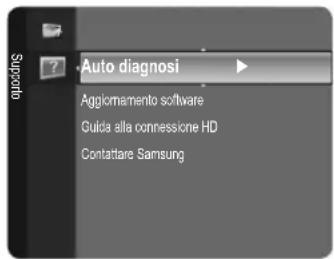

■ Configurazione del menu Supporto 22

RACCOMANDAZIONI PER L'USO

Funzione Teletext 23

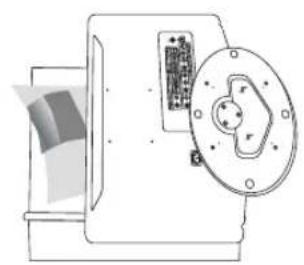

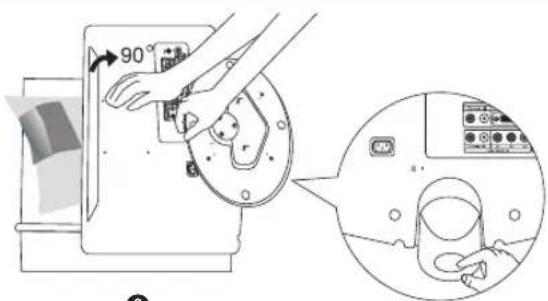

Come regolare il piedistallo (solo modello da 19 pollici) 24

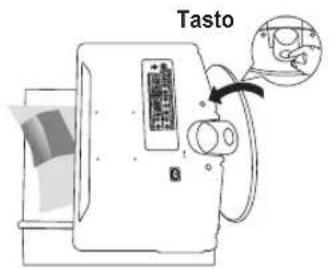

Come regolare l'angolazione del teilevisore (solo modello da 19 pollici) 24
Installazione di dispositivi di montaggio conformi VESA (solo modello da 19 pollici) 25

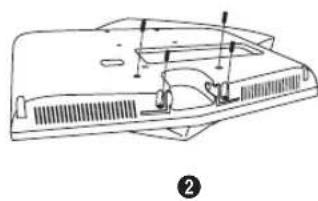

■ Uso della copertura decorativa (solo modello da 19 pollici) 25
Installazione del piedistallo 26

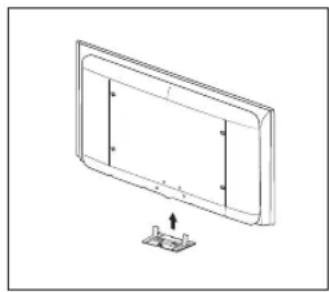

Installazione del Kit di montaggio a parete 26
Uso del blocco antifurto Kensington 26

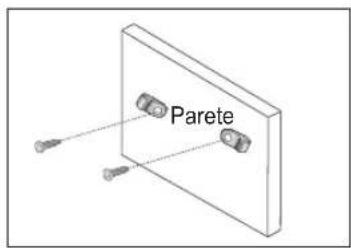

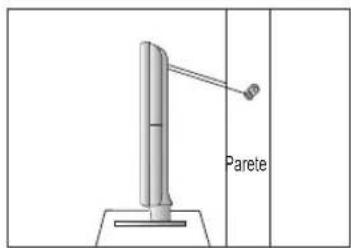

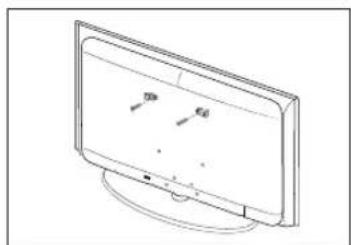

■ Fissaggio del teilevisore alla parete 27
■ Risoluzione dei problemi: Prima di contattare l'assistenza 28
■ Specifiche 28

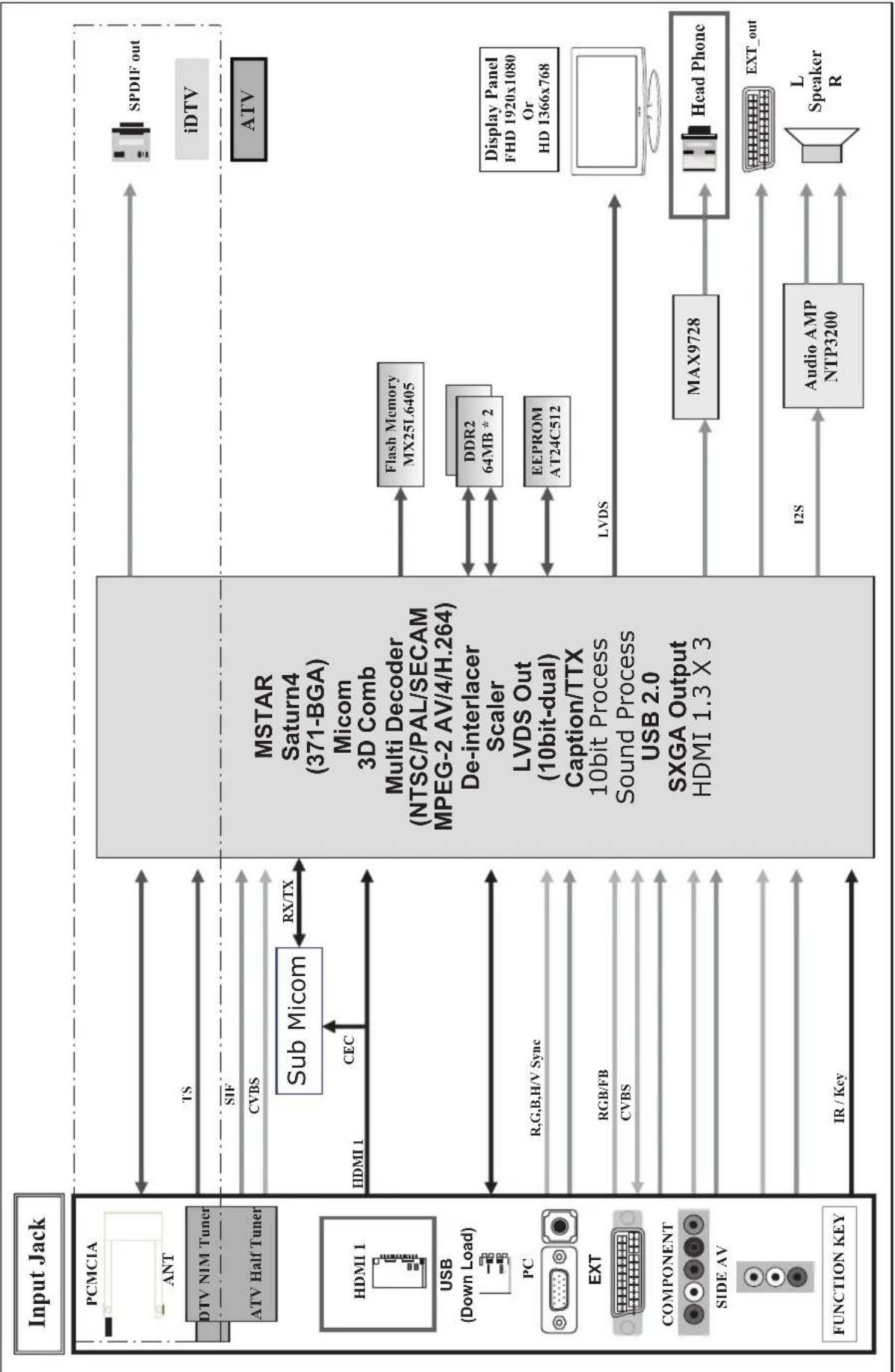

■ Diagrammi a blocchi. 29

Questo appearecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo appearecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Licensa

SRS

TruSurround HD

DIGITAL

TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La TecnologiaTruSurround HD è utilizzata su licenza di SRS Labs, Inc.

DOLBY.

DIGITAL PLUS

Prodotto su licenza di Dolby Laboratories. Dolby e il symbolo della doppia D sono marchi di Dolby Laboratories.

Simbolo

Nota Tasto One-Touch Tasto TOOL

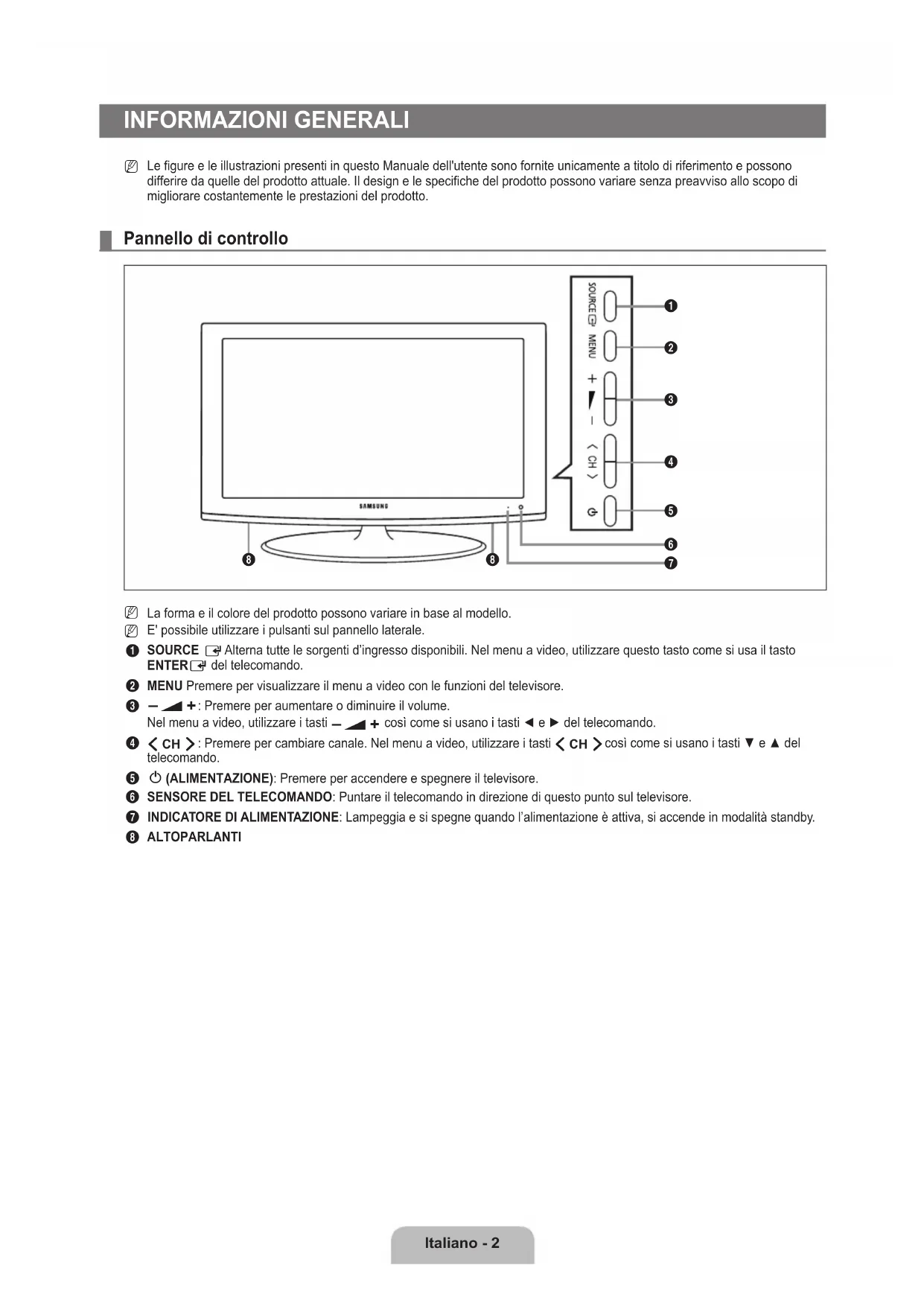

INFORMAZIONI GENERALI

Le figure e le illustrazioni presenti in quello Manuale dell'utente sono fornite unicamente a titolo di riferimento e posso differire da quale del prodotto attuale. Il design e le specifiche del prodotto possono variarere nella preavviso allo scopo di migliorare costamente le prestazioni del prodotto.

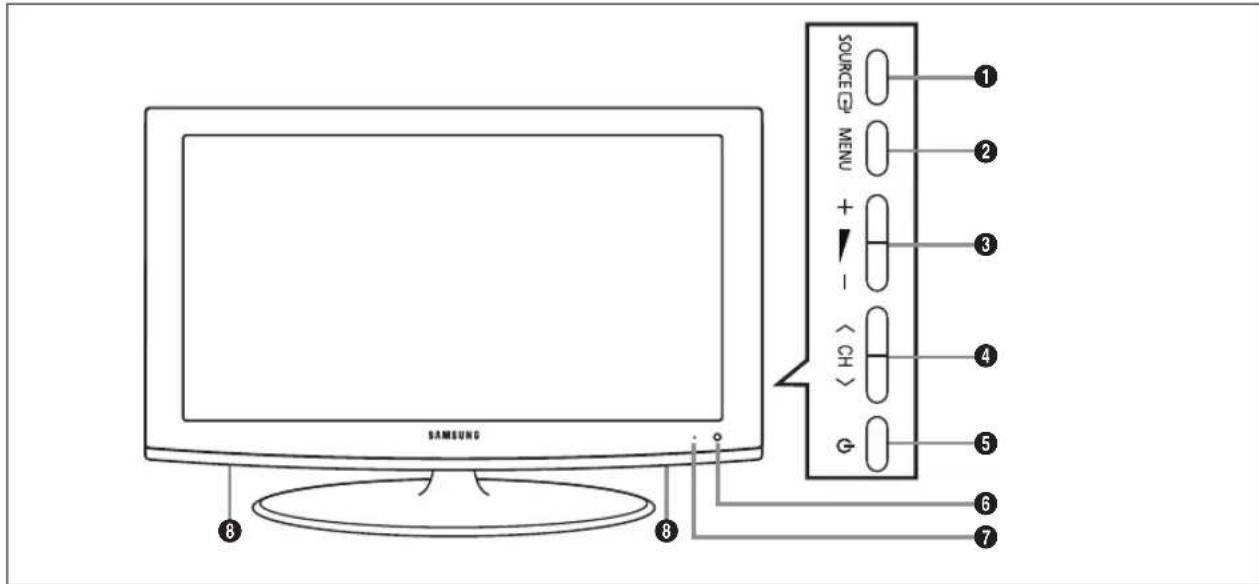

Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.
E' possibleutilizzareipulsanti sul pannellolaterale.
SOURCE Alternata tute le sorgenti d'ingresso disponibili. Nel menu a video,utilizzare quello tasto come si usa il tasto ENTER del telecomando.
2 MENU Premere per visualizzare il menu a video con le funzioni del teilevisore.
3 - +: Premere per aumentare o diminuire il volume.

Nel menu a video,utilizzare i tasti - + cosi come si usano i tasti e del telecomando.

CH: Premere per cambiare canale. Nel menu a video,utilizzare i tasti CH cosi come si usano i tasti e del telecomando.

ALIMENTAZIONE):Premere per accendere e spagnere il tevisore.
6 SENSORE DEL TELECOMANDO: Puntare il telecomando in direzione di quello punto sul tevisore.
7 INDICATORE DI ALIMENTAZIONE: Lampeggia e si spegne quando l'alimentazione è attiva, si accende in modalità standby.
8 ALTOPARLANTI

Accessori

Telecomando e batterie (2 tipo AAA)	Cavo di alimentazione	Coperchio-Fondo(solo modello da 22 pollici)	Panno per la pulizia
Kit montaggio a parete(solo modello da 19 pollici)	Copertura decorativa(solo modello da 19 pollici)		Vite del piedistallo X4(solo modello da 22 pollici)
Istruzioni dell'utente	Scheda di garanzia	Guida alla sicurezza

Controllare che nella confezione del TV LCD siano conteni i seguenti componenti. Se qualsiasi componente risultasse mancante, contattare il rivenditore.
Scheda di garanzia / Guida alla sicurezza (Non disponibili in tutte le sedi)
La forma e il colore dei componenti sono variare in base al modello.

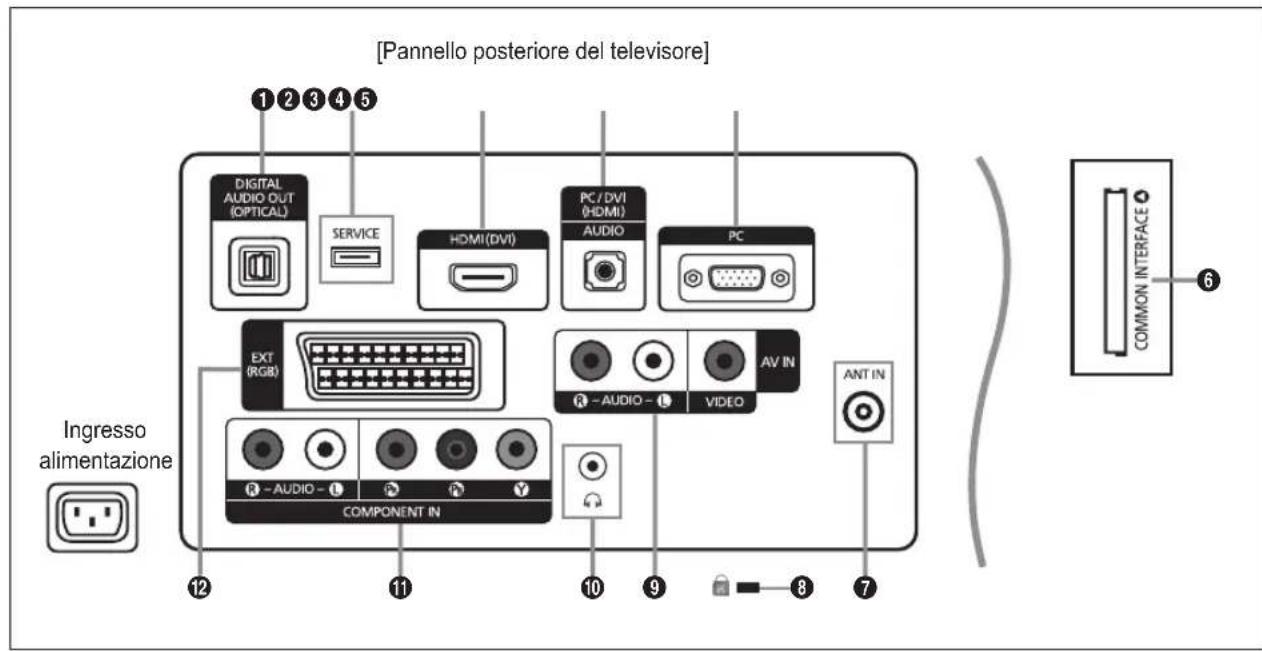

La forma e il colore del prodotto possono variare in base al modello.
Quando si collega un dispositivo esterno al teilevisore, assicurarsi che l'alimentazione dell'unità sa scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

• Collega a un componente Digital Audio quale un ricevitore Home theatre.
  Se i jack HDMI IN sono collegati, il jack DIGITAL AUDIO OUT (OPTICAL) del teilevisore trasporta solo il segnale di due canali audio. Per avere un audio a 5.1 canali, collegare il jack ottico dellettore DVD / Blu-ray o dell'STB satellitare/via cavo direttamente a un amplificatore o all'Home Theatre, non al teilevisore.

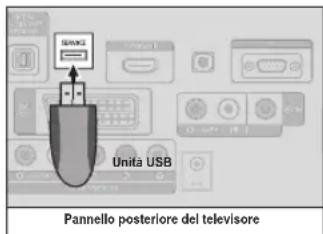

2 SERVICE

• Connetto per aggiornamento software.

HDMI (DVI)

Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD / Blu-ray).
Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.
- Il jack HDMI (DVI) può essere utilizzato per la connessione a un PC.
Che cosa significa HDMI?

'High Definition Multimedia interface' permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli.

Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, disponeta della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

Collegare al jack di uscita audio del PC.
- Uscite audio DVI per dispositivi esterni.

PC

Collegare al jack di uscita video del PC.

6 COMMON INTERFACE Alloggiamento

Se per alcuni canali non si inserisce la 'SCHEDA Cl', il messaggio 'Segnale criptato' viene visualizzato sullo schermo.
Le informazioni di pairing che contengono un numero Telefonico, l'ID della SCHEDA Cl, l'ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di erre, contattare il service provider.
- Quando la configurazione delle informazioni relative al canale è stata completeness, viene visualizzato il messaggio Completato aggiornamento', a indicate che l'elenco dei canali è stato aggiornato.

E necessario richiedere una SCHEDA CI al service provider locale. Estrarre con delicatezza la scheda CI tirandola con le dita; fare attenzione a non farla cadere poiché potrebbe subire danni.

Inserire la schedal ci nella direzione indicata sulla schedastessa.
La posizione del blocco COMMON INTERFACE può variare a seconda del modello.
Il modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

ANT IN

• Collega a un sistema TV via cavo o antenna.

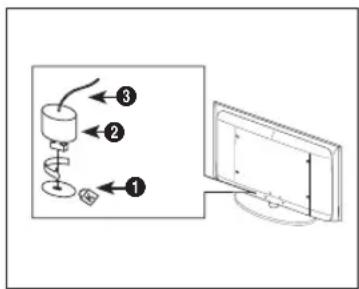

BLOCCO KENSINGTON (a seconda del modello)

Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente ilsystema quando viene utilizzato in un luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il teilevisore.
La posizione del blocco Kensington può variare a seconda del modello.

• Collegare il cavo RCA a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a [R-AUDIO-L] sull'apparecchio e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.

Jack cuffie

Le cuffie possono essere collegate all'uscita prevista sull'apparecchio. Il collegamento delle cuffie disattiva l'audio proveniente dall'altoparlante interno.

COMPONENT IN

• Collegare i cavi video component (opzionali) al connettore del componente (PR,PB,Y) sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD.
  Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (P,P,Y) sull'apparecchiatura.

• I connettori PR PB e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cbe Cr.

• Collegare i cavi audio RCA (opzionali) a [R-AUDIO-L] sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita audio sul DTV o DVD.

EXT

Connettore	Ingressi Uscita
	Video Audio (L/R) RGB Video + Audio (L/R)
EXT O O O Solo l'uscita TV o DTV è disponibile.

Ingressi euscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

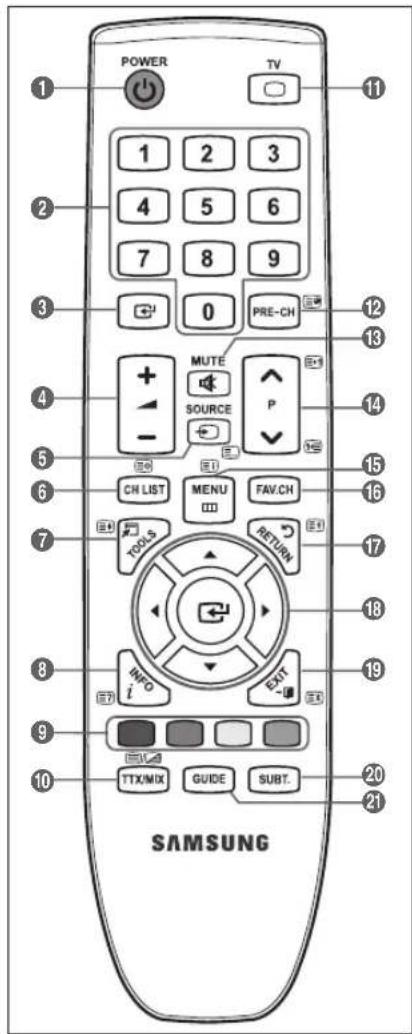

Telecomando

II telecomando èutilizzabile finauna distanza di 7 metridal televisore.
Una illuminazione troppo intensa cui ave conseguenze sulle prestazioni del telecomando.
La forma e il colore del prodotto possono variate in base al modello.

1 POWER: Tasto di standby del tevisore.
TASTI NUMERICI: Premere per cambiare canale.
3 Esegue les stesses funzioni del tasto ENTER dei tasti di direzione. Quando si cambia canale utilizzato i tasti numerici, e si preme il numero del canale seguito da ENTER, si passa immediamente al canale selezionato.
4 -+:Premere per aumentare o diminuire il volume.
SOURCE: Premere per visualizzare e selezionare le sorgenti video disponibili.
CH LIST: Visualizza l'elenco canali a schermo
7 TOOLS: Per selezionare rapidamente le funzioni più frequentlytteutilizzate.
INFO: Premere per visualizzare le informazioni sullo schermo TV.
9 TASTI NUMERICI: Utilizzato questi tasti nel menu Elenco canali ecc.
TV:Selezione direttamente la modalità TV.
PRE-CH: Consente di tornare al canale precedentemente visualizzato.
13 MUTE: Premere per escludere temporaneamente l'audio.
14 P /P :Premere per cambiare canale.

15 MENU: Visualizza il menu a video principale
16 FAV.CH: Premere per passare ai canali preferiti.
RETURN:Ritorna al menu precedente.
SU /GIU' SINISTRA / DESTRA ENTER:Utile per selezionare i menu OSD e modificarne i valori impostati.
19 EXIT: Premere per uscire dal menu.
SUBT.: Visualizzazione sottitoligi digitali
GUIDE: Visualizzazione della Guida elettronica dei programmi (EPG, Electronic Program Guide)

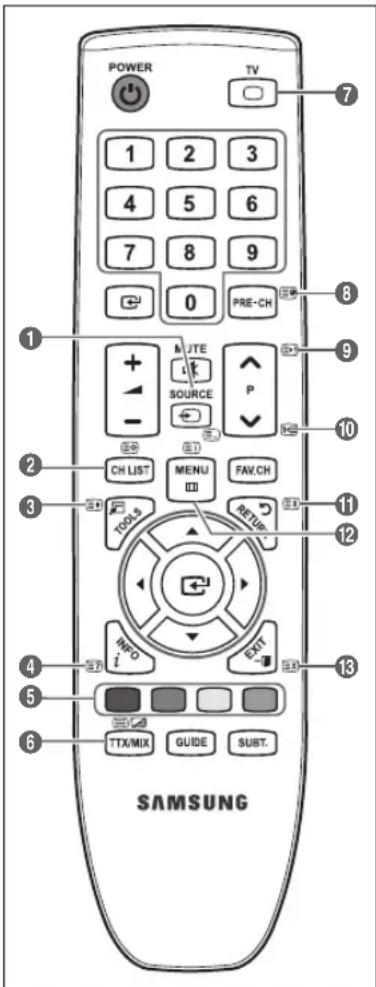

Funzioni Teletext

5:Selezione della modalita Teletext (LIST/FLOF)
6:Negozio Teletext
7:Selezione fornato Teletext
8: Visualizzazione Teletext
9 Selezione argomento Fastext
10 ②: Seleziona
alternativamente le modalità
Teletext, Double o Mix.
1: Uscita dalla schermata Teletext
12 E: Pagina secondaria Teletext
14 E: Pagina Teletext successiva 13: Pagina Teletext precedente
15 E1): Indice Teletext
17: Mantieni Teletext
19 Ex: Annulla Teletext

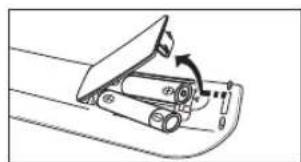

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come migliorato in figura.
2. Installare le due batterie AAA.

Fare corrispondere i poli ^+ e - delle batterie con lo schema riportato all'interno del vano.

1. Riposizionare il coperchio.

Se si preve de non utilizzato il telecomando per un periodo di tempo prolongato, rimuovere le batterie e ripore in un luogo asciutto e fresco.

Se il telecomando non funziona, effettuare il segunte controlo:

Il teilevisore è acceso?
- | poli - e + delle batterie sono invertiti?
Le batterie sono esaurite?
- Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
- É presente una luce a fluorescenza speciale o un neon nelle vicinanze?

FUNZIONAMENTO

Visualizzazione dei menu

Prima di utilizzare il teilevisore, seguire quosti passaggi per imparare a navigare tra i menu, selezionando e regolando le diverse funzioni.

1. Premere il tasto MENU.
   Il menu principale viene visualizzato a scherno. Sulla sinistra sono visibili le seguenti.
   icone: Imagine, Suono, Canale, Impostazione, Ingressi, Supporto.
2. Premere il tasto o▼ per selezionare una delle icone.
   Premere o per accedere ai除去 menu dell'icona.
3. Premere o per spostarsi sulle voci dei menu.
   Premere ENTER per accedere alle voci dei menu.
4. Premere / / / per modificare le voci selezionate.
   Premere RETURN per tornare al menu precedente.
5. Premere EXIT per uscire dal menu.

Uso dei tasti del telecomando

Tasto Operazioni Tasto Operazioni
MENU Ⅲ	Visualizza il menu a video principale.	▲/▼/▲/▼/ENTER□	Sposta il cursore e selezione una voce.Selezione la voce correntamente selezionata.Conferma l'impostazione.
RETURN ⓷	Ritorna al menu precedente.
EXIT → ⓸	Esce dal menu a video.

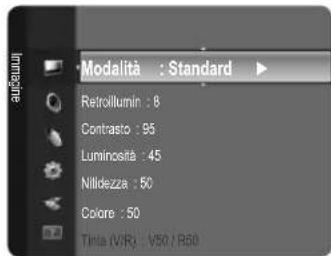

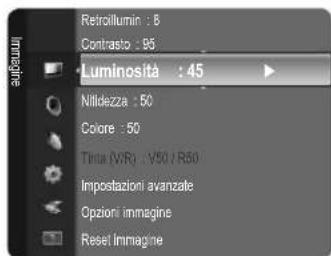

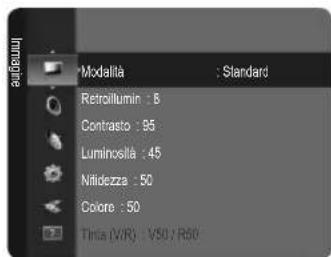

Esembio: Impostazione del valore Luminosità del teilevisore nel menu Immagine

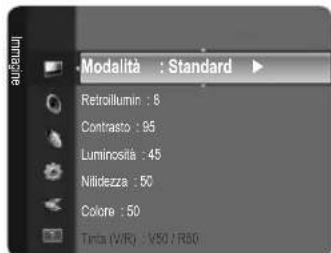

Regolazione del valore Luminosità su 80

1. Premere il tastingo MENU per visualizzare il menu.
2. Premere ENTER per selezionale Imagine.
3. Premere o▼ per selezionare Luminosità.
4. Premere ENTER
5. Premere o sino a quando il valore della luminosità viene impostato su 80.
6. Premere ENTER

Premere EXIT per uscire dal menu.

Se il teilevisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza.

1. Premere POWER sul telecomando. Viene visualizzato il messaggio You can set the menu language..
2. Selezionare la lingua desiderata premendo il pulsante o▼. Premere ENTER per confirmare la scelta.
3. Premere o per selezionare Demo Negazio o Uso dom., quindi premere ENTER

Si consiglia di impostare la modalità TV su Uso dom. per ottener la migliorie qualita dell'immagine in un ambiente domestico.
Demo Negazio e intesa solo per un uso commerciale del prodotto.
Se l'unità è stata accidentally impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard): Premere il tasto Volume del teilevisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del teilevisore per 5 secondi.

1. Premere ENTER. Selezionare la nazione desiderata premendo il pulsante o▼. Premere ENTER per confirmare la scelta.
2. Premere o per selezionare Antenna o Cavo, quindi premere ENTER

Antenna: Antenna segnale antenna.

Cavo: Cavo segnale antenna.

1. Premere il pulsante o per selezionare i canali da memorizzare. Premere ENTER per selezionare Avvio.

Digitale e Analogico: Canali digitali e analogici.
Digitale: Canale digitale
Analogico: Canale analogico
Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali. Per ulteri informazioni, vedere Canale Memorizzazione auto.
La ricerca dei canali inizia e termina in modo automatico.
Premere ENTER in qualsiasi momento per interrormere il processo di memorizzazione.
Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologic.

1. Premere ENTER l . Premere ▲ o▼ per selezionare Auto, quindi premere ENTER

Selectionando Manuale,iene visualizzato il messaggio Imposta la data e l'ora correnti.
Ricevendo un segale digitale, I'orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per impostare I'orologio. (vedere pag. 19)

1. La modalità di connessione in grado di offrir la migliorie qualita HD possibile. Dopo aver confirmato la modalità, premere ENTER.
2. Viene visualizzato il messaggio Buona visione. Al termine, premere ENTER

Per reimpostare questa funzione...

1. Premere il tastingo MENU per visualizzare il menu. Premere o▼ per selezionare Impostazione, quindi premere ENTER
2. Premere nuovamente ENTER per selezionare Plug & Play.
3. Digitare il PIN a quattro cître. Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. (vedere pag. 20)

Perambiare il codice PIN,utilizzare la funzione Cambia PIN.
La funzione Plug & Play è disponibile solo in modalità TV.

Plug & Play

Configurazione del menu Canale

Nazione

Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

Canale analogico

Funzione per la modifica del paese per i canali analogici.

Canale digitale

Funzione per la modifica del paese per i canali digitali.

□ Memorizzazione auto

É possible effettuare la scansion delle gamme di frequenza disponibili (in base alla nazione). I numero di programma assegnati automaticamente potrebbero non corrispondere ai numero di programma effettivi o desiderati.

Se un canalé è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Antenna / Cavo

Sorgente antenna per la memorizzazione

• Digitale e Analogico: Canali digitali e analogici.
• Digitale: Canale digitale
• Analogico: Canale analogico

Quando si seleziona Cavo Digitale e Analogico o Cavo Digitale

Inserire un valeur per ricercare i canali via cavo.

Mod ricerca Completa / Rete / Rapida

Rapida

Network ID: Visualizza il codice di identificazione del network.
- Freqenza: Visualità la frequenza del canale. (Varia in base alla nazione)
- Modulation: Visualizza i valori di modulazione disponibili.
- Symbol Rate: Visualizza i valori di symbol rate disponibili.

Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del teilevisore.
Per interrompere la funzione Memorizzazione auto, premere ENTER. Verra visualizzato il messaggio Interrompere Memorizzazione auto?. Selezionale Yes premendo 一 _ 0 ^ 一 quindi premere ENTER.

Memorizzazione manuale

Ricerca un canale manualmente e lo memorizza nella memoria TV.
Se un canalé è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Canale digitale

Memorizzazione manuale dei canali digitali.

Canale digitale è disponibile solo in modalità DTV.

Canale: Impostare il numero del canale mediente i tasti , o i tasti numerici (0~9).
- Freqenza: Impostare la frequenza utilizzando i tasti numerici.
Larg. di banda: Impostare la larghezza di banda mediente i tasti , o i tasti numerici (0~9).
Al termini, i canali vengono aggiornati nell'elenco dei canali.

Canale analogico

Memorizzazione manuale dei canali analogi.

• Programma (Numero di programma da assegnare a un canale): Impostare il numero del programma mediante i tasti , o i tasti numerici (0~9).
• Sistema colore Auto / PAL / SECAM / NTSC4.43: Impostare il sistema colore utilizzato i tasti ▲ o▼.
• Sistema audio BG / DK / I / L: Impostare il sistema audio utilizzato i tasti ▲ o▼.
• Canale (Quando si conosce il numero del canale da memorizzare): Premere o▼ per selezionare C (Antenna) o S (Cavo). Premere il tasting , quindi premere , un tasting numerico (0 9) per selezionare il numero desiderato.

E' anche possible selezionare direttamente il numero del canale premendo i tasti numerici (0 9)
Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

• Ricerca (Quando non si conosce il numero del canale): Premere il tasto o per avviare la ricerca. Il sintonizzato effettua la scansion della gamma di frequenza fino a quando appeare il primo canale o il canale selezionato.
• Memorizza (Quando si memorizza il canale e il numero di programma corrispondente): Impostare su OK premendo ENTER.

Modalita Canale

P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P00 e P99. In esta modalità, è possible selezionare un canale digitando il numero corrispondente.
- C (modalità Antenna): è possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.
S (modalità Cavo): E' possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

Opzione ricerca via cavo (in base al paese)

Selezionando esta funzione, è possible aggiungere manualmente la series di canali da ricercare atraverso la modalità Full Search della funzione Memorizzazione auto.

• Freqenza (Avvio ~ Arresta): Visualizza la frequenza del canale.
• Modulation: Visualizza i valori di modulazione disponibili.
• Symbol Rate: Visualizza i valori di symbol rate disponibili.

Guida Ora & Seguente / Guida Completa

Le informazioni EPG (Electronic Programme Guide) sono fornite dall'emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmedesse dall'emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili nuove informazioni.

Per le procedure dettaglate sull'uso di Guida Complta e Guida Ora & Seguente, vedere le descrizioni a pagina 11.
E anche possibl visualizzare il menu della guida simplicente premendo il tasto GUIDE. (Per configurare la Guida Predefinita, vedere le relative descrizioni.)

Guida Ora & Seguente

Per i sei canali indicati nella colonna a sinistra,在哪i le informazioni sul programma corrente e sul programma successivo.

Guida Completa

Visualizza la informazioni sui programmi ordinate in segmenti di un'ora. Sono comprese due ore di programmi che è possible scorrere in avanti o indietro.

Guida Predefinita Guida Ora & Seguente / Guida Completa

E' possibl e scegliere se visualizzare la Guida Ora & Seguente o la Guida Completa premendo il tasto GUIDE del telecomando.

Elenco canali

Per le istruzioni dettagliate sull'uso di Elenco canali, videere la sezione 'Gestione dei canali'.

電 possible selezionare queste opzioni semplicamente premendo il tasting CH LIST sul telecomando.

Mod.Canale

Premendo il tasto P / , si passera da un canale all'altro dell'elenco dei canali.

Canali aggiunti

I canali verranno attivati secondo I'elenco canali memorizzato.

Preferiti

I canali verranno attivati secondo l'elenco canali preferiti.

Sintonia fine

Se la ricezione è chiara, non è necessario sintonizzato il canale poiché esta operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Seuggia il segnale risulta debole o distorto, cui è necessario sintonizzato il canale manually.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco ** alla destra del numero del canale nel relativo riquadro.
Per reimpostare la sintonia, selezionare Reset premendo il pulsante o , quindi premere ENTER
E' possible sintonizzare solo i canali TV analogici.

Per... Eseguire...
Guardare un programma nell'élenco EPG Selezionare	il programma premendo il tasto ▲, ▼, ▴, ▶.
Uscire alla guida Premere il tasto blu.
Se si selezione il programma successivo, appeare l'icona dell'orologio che indica la visione programmata. Premendo nuovamente il tasto ENTER ▷, premere il tasto ←, ▷ per selezionare Annulla Programmazioni; la programmazione verrà annullata e il symbolo a forma di orologio sparirà.
Visualizzare le informazioni su un programma Selezionare	il programma desiderato premendo il tasto ▲, ▼, ▴, ▶. Premere il tasto INFO quando il programma desiderato è evidenziato. Il titolo del programma appara in alto al centro dello schermo.
Cliccare sul tasto INFO per ottenere maggiori informazioni. Le informazioni dettagliate includono numero del canale, durata, barra di stato, livello d'ètà impostato per il programma, informazioni sulla qualità video (HD/SD), modalità audio, sottotitoli o teletext, lingua dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. "...appare quando la descrizione è molto lunga.
Alternare la Guida Ora & Seguente e la Guida Completa	Premere ripetutamente il tasto rosso.
In modalità Guida Completa Scorrere velocimento indietro (24 ore).	Premere ripetutamente il tasto verde.
Scorrere velocimento avanti (24 ore).	Premere ripetutamente il tasto giallo.

Gestione dei canali

Usando thiso menu è possibile aggungere, eliminare o impostare i canali preferiti e utilizzare la guida dei programmi per le trasmissioni digitali.

Tutti i Canali

Mostra tutti i canali attualmente disponibili.

Canali aggiunti

Mostra tutti i canali aggiunti.

Preferiti

Mostra tutti i canali preferiti.

Per selezionare i canali preferiti impostati, premere FAV.CH sul telecomando.

Programmato

Mostra tutti i canali prenotati.

Selection are un canale nella schermata Tutti i Canali, Canali aggiunti o Preferiti premendo il tasto / , quando ENTER. Ora è possibile guardare il canale selezionato.
Uso dei tasti colorati nell'elenco dei canali

• Rosso (Tipo canale): Alterna tra TV, Radio, Dati / Altro e Toutto.

• Verde (Zoom): Ingrandisce o riduce il numero di un canale.
  Giallo (Selezione): Sezione più elenchi di canali. E' possibile utilizzato contemporaneamente le funzioni aggiungi / cancella, aggiungi a preferiti / elimina da preferiti, o blocco / sblocco per più canali. Selezionare i canali desiderati e premere il tasting giallo per impostare tutti i canali selezionati contemporaneamente. Il significo compare a sinistra dei canali selezionati.
  TOOLS (Strumenti): Visualità i menu Cancella (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocco (o Sblocco), Timer per visione, Modifica nome canale, Ordina, Modifica numero canale, Seleziona tutto, Deseleziona tutto o Memorizzazione auto. (Il menu Options può essere diverso in base alla situazione).

Icone sullo stato del canale

A:Canale analogico.
- Canale selezionato mediana il tasting giallo.
- Canale impostato come preferito.
- [1]: Programma attualmente trasmesso.
- Canale bloccato.
- : Programma prenotato

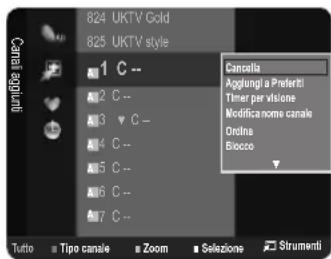

Menu Channel List Option (in Tutti Canali / Canali aggiani / Preferiti)

Premere il tasting TOOLS per usare il menu Option.
Gli elementi del menu Option possono differire in base allo stato del canale.

Aggiungi / Cancella

E' possible eliminare o aggiungere un canale per visualizzare i canali desiderati.

Tutti i canali eliminati saranno visibili nel menu Tutti i Canali.
Se il canale in elenco è evidenziato in grigio, significà che il canale è stato eliminato.
Il menu Aggiungi viene visualizzato solo per i canali eliminati.
E'anche possibl eeliminare un canale nel menu Canali aggunti o Preferiti allo stesso modo.

Aggiungi a Preferiti / Elimina da Preferiti

I canali che si guardano più di frequente possono essere impostati come preferiti.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare Aggiungi a Preferiti selezionando Strumenti Aggiungi a Preferiti.

Il simbolo '♥' verrà evidenziato e il canale verrà impostato come preferito.
Tutti i canali preferiti saranno visibili nel menu Preferiti.

Timer per visione

Se si è effettuata la prenotazione di un canale, all'ora stabilita verrà visualizzato il canale prenotatoanche durante la visione di un altro canale contentuto nell'Elenco canali. Per prenotare un programma, impostare prima l'orario corrente. (Vedere pag. 19.)

E' possible prenotare solo i canali memorizzati.
E possible impostare il canale, il giorno, il mese, l'anno,l'ora e i minuti premendo direttamente i tasti numerici del telecomando.
Durante le prenotazione di un programma comparirà il menu Programmato.
Digital Programme Guide e Visualizzazione prenotazione

Selezionando un canale digitale e premendo il tasting, comparirà la Guida ai programmi. Per prenotare un programma seguire le procedure descripte sopra.

Modifica nome canale (solo canali analogici)

Ai canali è possible attribuire un nome in modo da visualizzarlo durante la visione.

I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati.

Modifica numero canale (solo canali digitali)

Éanche possible impostare il numero di canale premendo i tasti numerici sul telecomando.

Ordina (solo canali analogici)

Questa operazione consente di modificare i numero di programma dei canali memorizzati. Questa operazione vuo essere necessaria dopa la memorizzazione automatica dei canali.

Blocco / Sblocco

E' possible bloccare un canale in modo che non possa essere selezionato e visualizzato. Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. (vedere pag. 20)

Comparirà la richiesta del PIN. Digitare il PIN a quattro cife.
II PIN predefinito di un nuovo apparecchio TV è "0-0-0-0". E' possible modificare il PIN selezionando Cambia PIN nel menu.
Verrà visualizzato il symbolo 'e il canale verrà bloccato.

Seleziona tutto / Deseleziona tutto

• Seleziona tutto: Seleziona tutti i canali presenti nell'elenco dei canali.
• Deseleziona tutto: E' possibile selezionare e deselezionare tutti i canali selezionati.
  E' possible selezionare Deseleziona tutto solo quando è stato selezionato almeno un canale.

■ Memorizzazione auto

Per ulteriori informazioni sull'impostazione delle opzioni, vedere pag. 9.
Se un canalé è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

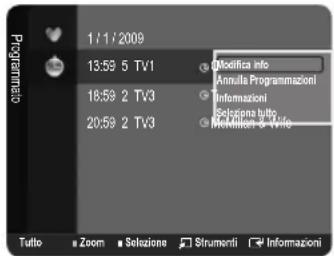

E' possible visualizzare, modificare o annullare una prenotazione.

Premere il tastingo TOOLS per usare il menu Option.

Modifica info

Selezionare esta funzione per modificare una prenotazione.

Annulla Programmazioni

Selezionare questa funzione per annullare una prenotazione.

Informazioni

Selezionare esta funzione per visualizzare una prenotazione. (E'anche possibile modificare le informazioni relative alla prenotazione.)

Seleziona tutto

Selectionare tutti i programmi prenotati.

CONTROLLO DELL'IMMAGINE

Configurazione del menu Immagine

Modalità

É possible selezionare il tipo di imagine che più corrisponde alle proprie esigenze.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare la modalità dell'imagine selezionando Strumenti Modalità immagine.

Dinamica

Imposta l'imagine da visualizzare in alta definizione in un ambiente luminoso.

Standard

Imposta l'imagine per una visualizzazione ottimale in condizioni di luce normali.

■ Film

Imposta l'imagine per una visualizzazione confortevole in un ambiente buio.

Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R)

Il teilevisore ha diverse opzioni che consentono di controllare la qualita dell'imagine.

• Retroillumin: Regola la luminosità della retroilluminazione dellLCD.
• Contrasto: Regola il livello di contrasto dell'imagine.
  Luminosita: Regola il livello di luminosità dell'immagine.
• Nitidezza: Regola la definizione dei bordi dell'imagine.
• Colore: Regola la saturazione dei colori dell'imagine.
• Tinta (V/R): Regola la tonalità delle tinte dell'imagine.
  Selectiona per prima una modalità dell'immagine da regolare. Per agli modalità dell'imagine vengono memorizzati i valori modificati.
  Apportando le modifiche ai valori Retroillumin, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il menu OSD verrà regolato di seguenza.
  Nelle modalita analogiche TV, Ext., AV del systema PAL, non è possible utilizzato la funzione Tinta (V/R).
  In modalità PC, è possible modificare solo i parametri Retroillumin, Contrasto e Luminosità.
  Le impostazioni possono essere regolate e memorizzate per agli dispositivo esterno connesso a un ingresso TV.
  E' possible ridurre significativamente il consumo di energia, e iosti adesso associati, diminuendo la luminosità dello schermo.

Impostazioni avanzate

I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle immagini rispetto ai modelli precedenti. Per eseguire le impostazioni particolareggiate vedere più avanti.

Impostazioni avanzate è disponibile in modalità Standard o Film.
In modalità PC, è possible modificare solo i parametri Gamma e Bilan bianco tra le voci dell'opzione Impostazioni avanzate.

Tonalità nero → Off / Scuro / Più scura / Extra scura

Consente di selezionare il livello di nero dello schermo per regolare la profundità dell'imagine.

Contrasto Dinamico Off / Basso / Medio / Alta

Consente di regolare in modo ottimale il livello di contrasto dello schermo.

Gamma

Consente di regolare l'intensità dei colori primari (rosso, verde, blu).

Spazio colore

Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scopire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• Nativa: Nativa Spazio colore offre tonalità di colore ricche e profonde.
• Auto: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.

Bilan bianco

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

• R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain: E' possible regolare la 'temperatura' del colore nelle aree chiare modificando i valori R, G, B. Si consiglia di far eseguire esta regolazione solo da utenti esperti.
• Reset: Consente di ripristinare i dati predefiniti di bilanciamento del bianco.

Incarnato

E' possible enfatizzare il tono 'incarnato' dell'imagine.
Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

Migliora imm bordi Off / On

E' possible enfatizzare i contorni degli oggetti dell'imagine.

Opzioni immagine

In modalità PC, è possibile modificare solo i parametri Toni colore e Dimensione tra le opzioni della voce Opzioni immagine.

Toni colore Freddo / Normale / Caldo1 / Caldo2

É possibile selezionale il tono del colore ottimale per la propria vista.

Le impostazioni possono essere regolate e memorizzate per agli dispositivo esterno connesso a un ingresso TV.
Caldo1 o Caldo2 vengono attivate solo quando la modalità dell'imagine è Film.

Dimensione

É possible impostare la dimensione dell'imagine che più si adatta alle proprie esigenze.

Premere il tastingo TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare l'immagine selezionando Strumenti Formato imagine.

• Automatico: Regola automaticamente la dimensione dell'immagne su un tipo 16:9.
  16:9: Regola la dimensione dell'imagine su 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiciche.
• Wide Zoom: Aumenta le dimensioni dell'imagine a autre 4:3.
• Zoom: Ingrandisce il fornato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
  4:3: Questa é l'impostazione predefinita per un filmato video o una trasmissione normale.
• Adatta a schermo: Utilizzare esta funzione per visualizzare l'imagine completa alla segli con segnali in ingresso HDMI (720p / 1080i) o Comp. (1080i).

A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine sono variare.
Le voci disponibili variano in base alla modalità selezionata.
In modalita PC, è possibile regolare solo i formati 16:9 e 4:3.
Le impostazioni possono essere regolate e memorizzate per agli dispositivo esterno connesso a un ingresso TV.
Se si visualizza una imagine fissa per otre due ore, sullo schermo potrebbe apparire una imagine residua temporanea.
Wide Zoom: Premere il tastingo per selezionare Posizione, quindi premere ENTER. Per spostare la schermata in alto o in basso,utilizzare il tastingo o .Quindi premere il tastingo ENTER
Zoom: Premere il tastingo per selezionare Posizione, quindi premere ENTER. Per spostare l'immagine in alto o in basso,utilizzare il tastingo o .Quindi premere il tastingo ENTER. Premere il tastingo per selezionare Dimensione,quindi premere ENTER. Premere il tastingo o per aumentare o ridurre la dimensione dell'immagine in direzione verticale. Quindi premere il tastingo ENTER
Dopo aver selezionato I'opzione Adatta a schermo in modalità HDMI (1080i) o Comp. (1080i): SeLECTIONARE Posizione premendo il tasto o. Utilizzare il tasto , , o per spostare l'imagine.

Reset: Premere il tasting o per selezionare Reset, quindi premere ENTER . E' possible azzerare le impostazioni.

Usando la funzione Screen Fit con un ingresso HDMI 720p, 1 riga verrà tagliata all'inizio, alla fine, a sinistra e a destra come nella funzione Overscan.

Mod schermo 16:9 / Wide Zoom / Zoom / 4:3

Quando si imposta la dimensione dell'immagine su Automatico su un teilevisore con fornato wide 16:9, è possible determinare o meno le dimensioni dell'immagine da visualizzare nel fornato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un fornato dell'immagine diverso equesta funzione devese sere quindi selezionata dall'utente.

16:9: Imposta l'imagine sul formato wide 16:9.
- Wide Zoom: Aumenta le dimensioni dell'imagine a autre 4:3.
- Zoom: Ingrandisce verticallymente la dimensione dell'imagine sullo schermo.
4:3: Imposta l'imagine sul formato 4:3;
Questa funzione è disponibile in modalità Automatico.
Questa funzione non è disponibile in modalità PC, Comp. o HDMI.

Digital NR Off / Basso / Medio / Alta / Auto

Se il segnale ricevuto dal teilevisore è debole, è possibie attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto 'ghosting' sullo schermo.

Se il segnale è debole, selezionare una delle other opzioni disponibili fino a ottenere la migliorà qualità visiva.

Livello di nero HDMI Normale / Basso

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.
Questa funzione si attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

Modality Film Off / Auto

Il teilevisore puo essere impostato automaticamente nel senso desiderato, per elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale.
Modalità Film è supportata in modalità TV, AV, COMPONENT (480i / 1080i) e HDMI(480i / 1080i).

Reset imagine Azzera modalità imagine / Cancella

Ripristina tutte le impostazione dell'immagine ai valori predefiniti.

Seleziona una modalità dell'immagine da reimpostare. Viene eseguita la funzione Reset per agli modalità dell'imagine.
- Azzera modalità immagine: I valori dell'immagine corrente tornano alle impostazioni predefinite.

Uso del teilevisore come uno schermo PC

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrare le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung.)

1. Fare cliq sul Pannello di controlo' nel menu avvio di Windows.
2. Quando appare la finestra del pannello di controllo, fare cig sc us 'Aspetto e temi'. Verrà visualizzata una finestra di dialogo.
3. Quando appare la finestra del pannello di controllo, fare clic su 'Schemo'. Verrà visualizzata una finestra di dialogo.
4. Fare cli c sulla sched a Impostazioni' nella finestra di dialogo.

Impostazione della corretta dimensione (risoluzione) Ottimale: 1360 x 768 pixel

Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza verticale, il valore corretto è '60' o '60 Hz'. In caso contrario, fareblick su OK e uscire alla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate.

Ingresso D-Sub e HDMI/DVI

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (O/V)
IBM 640	x 350 31,469 70,086 25,175 +/-720 x 400 31,469 70,087 28,322 -/+
MAC 640	x 480 35,000 66,667 30,240 -/-832 x 624 49,726 74,551 57,284 -/+
VESA CVT	720 x 576 35,910,59,950 32,750 -/+1280 x 720 44,772 59,855 74,500 -/+1280 x 720 56,456 74,777 95,750 -/+
VESA DMT	640 x 480 31,469 59,940 25,175 -/-640 x 480 37,500 75,000 31,500 -/-640 x 480 37,861 72,809 31,500 -/+800 x 600 37,879 60,317 40,000 +/+800 x 600 46,875 75,000 49,500 +/+800 x 600 48,077 72,188 50,000 +/+1024 x 768 48,363 60,004 65,000 -/+1024 x 768 56,476 70,069 75,000 -/+1024 x 768 60,023 75,029 78,750 +/+1360 x 768 47,712 60,015 85,500 +/+
VESA GTF	1280 x 720 52,500 70,000 89,040 -/+

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario'utilizzare il jack HDMI (DVI).
La modalità interlacciata non è supportata.
Qesto dispositivo potrebbe non funzionare correttamente se si selezione un fornato video non standard.
Le modalità Separate e Composite sono supportate. Il fornato SOG non è supportato.

Configurazione del teilevisore con il PC

Preimpostazione: Premere il tasting SOURCE per selezionare la modalità PC.

Regolazione auto

La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

Questa funzione non è disponibile in modalità DVI-HDMI.
Premere il tasto TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare la funzione Auto Adjustments selezionando Strumenti Regolazione auto.

Schemo

Grossa / Fine

Lo scopo della regolazione della qualità dell'imagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cuiando sintonizzazione, regolare la frequenza nel modo migliorere possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'imagine in modo che sua perfettamente centrata sullo schermo.

Posizione PC

Regolare la posizione dello schermo del PC se non si adatta allo schermo del teilevisore. Premere il tasting o▼ per regolare la posizione verticale. Premere il tasting o▼ per regolare la posizione orizzontale.

Reset imagine

É possiblo sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

Configurazione del menu audio

Modalità → Standard / Musica / Film / Voce cristallina / Personalizza

E' possible selezionare una modalità audio per soddisfare le proprie preferenze.

Premere il tasting TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare la modalità audio selezionando Strumenti Modalità audio.

Standard

Selezione la modalità audio normale.

Musica

Enfatizza musica e voci.

■ Film

Offre la migliorie qualita audio per la visione di film.

Voce cristallina

Enfatizzavocielaltursuoni.

Personalizza

Richiama le impostazioni audio personalizzate.

Equalizzatore

Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

Modalità

E' possible selezionare una modalità audio per soddisfare le proprie preferenze.

Bilanciamento

Controlla il bilanciamento degli altoparlanti sinistro e destro.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda)

Per regolare il livello delle diverse frequenze di larghezza di banda.

Reset

Ripristina le impostazione dell'equalizzatore ai valori predefiniti.

TruSurround HD SRS Off / On

TruSurround HD SRS è una technologia SRS brevettata che risolve il problema della riproduzione di contenui multicanale 5.1 su due altoparlanti. TruSurround offre una straordinaria esperenza Surround Sound virtuale atraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del teilevisore. è pienamente compatible con tutti i formati multicanale.

Premere il tastingo TOOLS per visualizzare il menu Strumenti. E' possible impostare la funzione SRS TruSurround HD selezionando Strumenti SRS TS HD.

Lingua audio (solo canali digitali)

E possible modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso.

E' possible selezionare solo una delle lingue trasmesse.

□ Formato audio MPEG/Dolby Digital (solo canale digitale)

Quando l'audio è generato sua dall'altoparlante principale sa dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In quello caso, attivare la funzione altoparlante TV.

Il fornato audio dipende dal segnale trasmesso dall'emittente.

Descrizione audio (solo canali digitali)

Questa funzione audio ausiliaria fornisce una traccia audio aggintiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per l'opzione AD (Descrizione audio), quando è trasmesso insieme all'Audio principale dall'emittente. Gli utenti possono attivare o disattivare la funzione Audio Description selezionando accesso o spenta e regolarne il volume.

Descrizione audio Off/On

Attiva e disattiva la funzione Desrzione audio.

Volume

possible regolare il volume della funzione Descrizione audio.

Volume e attivo quando la funzione Descrizione audio e impostata su On.

Volume auto Off / On

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume agli volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto, oppure aumento il livello dell'uscita audio quando il segnale di modulazione è basso.

Seleziona altoparlante Altoparlante est / Altoparlante TV

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

I tasti di regolazione del volume e il tasto MUTE non sono attivi quando Seleziona altoparlante è impostato su Altoparlante est.
Selectionando Altoparlante est nel menu Seleziona altoparlante, le impostazioni dell'audio saranno limitate.

Reset impostazioni audio Azzera tutto / Azz mod audio / Cancella

E' possibile ripristinare le impostazioni audio ai valori di fabbrica.

Sezione della modalità audio

E' possible impostare la modalità audio nel menu Strumenti. Quando si imposta la modalità Dual I II, la modalità audio corrente viene visualizzata sullo schermo.

	Tipo di audio Dual	1 / 2 Predefinito
A2 Stereo	Mono MONO		Cambio automatico
	Stereo STEREO	↔ MONO
	Dual DUAL	1 ↔ DUAL 2 DUAL 1
Stereo NICAM	Mono MONO		Cambio automatico
	Stereo MONO	STEREO
	Dual	MONO ↔ DUAL 1 DUAL 2	DUAL 1

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.
Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono.
Questa funzione è disponibile solo in modalità TV.

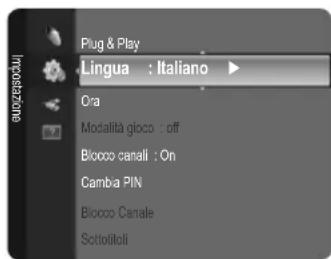

Configurazione del menu Impostazione

□ Lingua

E' possible impostare la lingua dei menu.

Ora

Orologio

L'impostazione dell'orologio è necessaria per utilizzare le varie funzioni di timer del teilevisore.

L'ora corrente appeare agli volta che si preme il tastingo INFO.
Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l'orologio.

- Modalità orologio

E' possible impostare manualmente o automaticamente l'orario corrente.
- Auto: Imposta automaticamente l'orario corrente'utilizzato l'orario inviato alla trasmissione digitale.
- Manuale: Imposta manually l'ora corrente.
In base all'emittente e al segnale, la funzione dell'impostazione automatica dell'orario potrebbe non essere corretta. In quello caso, impostare l'orario manualmente.
La connessione Antenna o Cavo deve consentire l'impostazione automatica dell'orario.

- Imposta Ora

É possible impostare manually l'ora corrente.
Configurare esta voce una volta impostata la funzione Modalità orologio su Manuale.
E possible impostare il giorno, il mese, I'anno, I'ora e i minuti premendo direttamente i tasti numerici del telecomando.

Timer stand-by Off / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min

Il timer di spegnimento disattiva automaticamente il teilevisore dello tempo impostato (30, 60, 90, 120, 150 e 180 minuti).

Quando il timer raggiunge lo 0 il teilevisore passa automaticamente in modalità Standby.
Per annullare la funzione Timer stand-by selezionare Off.
Premere il tastingo TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare il timer di standby selezionando Strumenti Timer stand-by.

Timer 1 / Timer 2 / Timer 3

Possono essere impostate tre diverse opzioni del Timer. E' prima necessario impostare l'orologio.

Orario TV on: Impostare l'ora e i minuti e premere Attiva / Disattiva. (Per attivare il timer con l'impostazione desiderata, selezionare Attiva.)
Orario TV off: Impostare l'ora e i minuti e premere Attiva / Disattiva. (Per attivare il timer con l'impostazione desiderata, selezionare Attiva.)
Volume: Selezionare il livello di volume desiderato per l'accensione del disposizio.
- Antenna: Selezionare Antenna o Cavo.
Canale: Selezionare il canale desiderato.
Ripetizione: Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom, o Manuale.

Quando viene selezionato Manuale, premere il tasto per impostare il giorno della settimana. Premere il tasto ENTER sul giorno desiderato per visualizzare un significolo

E possible impostare l'ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

Spegnimento automatico

Quando il teileisore si accende atraverso il timer impostato su accesso, si spagne automaticamente se per tre ore non viene premuto alcun tasto di controlo. Qesta funzione è disponibile solo se il timer è impostato su accesso e impedisce l'eventuale surriscaldamento del teilesore dovuto a un periodo di accensione troppo lungo.

Modalità gioco Off/On

Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sare più realistico selezionando il relativo menu.

Per scollegare una console per videogiochi e collegare un'alto dispositivo esterno, annullare la modalità gioco nel menu di impostazione. Visualizzato il menu TV in modalità Modalità gioco si potrebbe verificare un leggero sfarfallio.
Modality gioco non è disponibile in modalità TV e PC.
Se Modalità gioco è On:

• La modalità Immagine viene impostata automaticamente su Standard e l'utente non può modificarla.
• La modalità Suono viene impostata automaticamente su Personalizza e l'utente non può modificarla. Regolare l'audio mediate l'equalizzatore.

Blocco canali Off/On

Tramite esta funzione è possible impedireagli utenti non autorizzati,ad esempio i bambini,di guardare programmi non adatti a loro,annullando il video e azzerando l'audio.

Prima della compara dell'imagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.
II PIN predefinito di un nuovo appearecchio TV è "0-0-0-0". E' possible modificare il PIN selezionando Cambia PIN nel menu.
E' possible bloccare alcuni canali nell'elenco dei canali. (vedere pag. 12)
Blocco canali è disponibile solo in modalità TV.

Cambia PIN

E' possible modificare il numero ID necessario per configurare il tevisore.

Prima della compara dell'imagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.
II PIN predefinito di un nuovo appearecchio TV è "0-0-0-0".
Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito 0-0-0-0: POWER (spenta), MUTE, 8, 2, 4, POWER (acceso).

Blocco Canale

Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall'utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di videere programmi non adatti a loro.

La voce Parental Rating pou essere diversa in base al paese.
Prima della compara dell'imagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.
II PIN predefinito di un nuovo appearecchio TV è "0-0-0-0". E' possible modificare il PIN selezionando Cambia PIN nel menu.
Una volta impostata la classificazione dei programmi, verrà visualizzato il symbolo.
Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV.

Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV.

Sottotitoli

É possible attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale rappresenta il sottotitolo di base nelle Non udenti è il sottotitolo per le persone con problemi uditi.

Sottotitoli Off/On: Attiva e disattiva i sottotitoli.
- Modalità → Normale / Non udenti: Imposta la modalità dei sottitolii.
- Lingua Sottotitoli: Imposta la lingua dei sottotitoli.
Se il programma che si sta guardando non supporta la funzione Non udenti si attiva automaticamente l'opizione Normale.
anche se è selezionata la modalità Non udenti.
L'inglese e la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata.
E possible selezionare queste opzioni simplicamente premendo il tasto SUBT sul telecomando.

□ Lingua Teletext

E' possible impostare la lingua del Teletext.
L'inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata.

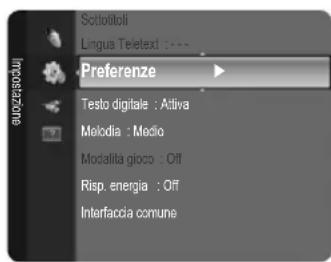

□ Preference

Lingua principale audio / Lingua secondaria audio / Lingua principis sottotitoli / Lingua second sottotitoli / Lingua principa- le Teletext / Lingua secondaria Teletext

Mediante qua funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale.

Modificando l'impostazione della lingua, le opzioni Lingua del sottotitolo, Lingua audio e Lingua Teletext del Lingua vengono automaticamente impostate sulla lingua selezionata

Le opzioni Lingua Sottotitoli, Lingua audio, e Lingua Teletext del Lingua mostrano l'elenco delle lingue supportate dal canale corrente, dove I'opzione corrente appeare evidenziate. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione noniene invee applicata alle opzioni Lingua principale sottotitoli, Lingua principale audio o Lingua principale Teletext del menu Preference.

Testo digitale Disattiva / Attiva (solo RU)

Se il programma è trasmesso con testo digitale, QUESTA funzione è attivata.

Uno standard internazionale per i sistemi di codifica dei dati multimediali e impermediali. è unsystemi più complesso rispetto al formato MPEG in quanti include collegamenti a dati impermediali come immagini fisse, servizi di caratteri, animazione, grafica e file video, oletti ai dati multimediali. MHEG è una technologia interattiva con variet campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi di rete.

Melodia Off/Basso/Medio/Alta

E' possible impostare una melodia da attivare a agli accensiono o spegnimento del monitor.

La modalità Melody non funziona

Se il tevisore non emette alcun suono significa che è stato premuto il tasting MUTE.
Se il tevisore non emette alcun suono significa che è stato premuto il tasto (-) Volume.
Se il tevisore etato spento medianta funzione Timer stand-by.

Risp. energia → Off / Basso / Medio / Alta / Auto

Questa funzione regola la luminosità del teilevisore in modo da ridurre il consumo di energia. Durante la visione notturna del teilevisore, impostare l'opzione della modalità Risp. energia su Alta in modo da ridurre l'affaticamento degli occhi及其他 al consumo energetico.

Premere il tasting TOOLS per visualizzare il menu Strumenti. E'anche possibile impostare I'opzione Energy Saving selezionando Strumenti Risp. energia.

Interfaccia comune

Menu CI

Qesta modalita permette allutente di accedere al menu del modulo CAM. Selezionare Menu CI in base alla scheda PC.

Info sull'applicazione

Contiene informazioni sul modulo CAM inserto dello slot Cl e le visualizzza.

Le informazioni sull'applicazione sono relative alla sched a. E possible installare il modulo CAM in qualsiasi momento si,.
mente il teilevisore e accesso sua mentalmente spento.

1. Acquistare il modulo Cl CAM presso il rivenditore locale più vicino o via Telefono.
2. Inserire laScheduled CI nel modulo CAM nella direzione individata alla freccia.
3. Inserire il modulo CAM con la schedal CI installata nello slot common interface. (Inserire completeness il CAM nella direzione indica alla freccia in modo che risulti parallelo allo slot.)
4. Verificare la visione dell'imagine su un canale a segnale criptato.
   II modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

INGRESSI / SUPPORTO

Configurazione del menu Ingressi

Elenco sorgenti

Questa funzioneiene usata per selezionare il teilevisore o un'altra sorgente di ingresso come unlettore DVD/Blu-ray o un ricevitore satellitare (Set-Top Box) collegato al teilevisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata.

E' possibile scegliere solo i dispositivi esterni collegati al tevisore. In Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all'elenco. Gli ingressi non collegati verranno ordinati in fondo all'elenco.
TOOLS (Strumenti): Visualizza i menu Modifica Nome e Informazioni.
Premere il tasting SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. La modalità TV può essere selezionata premendo il tasting TV.

Modifica Nome

Assegnare un nome al dispositivo collegato ai jack di ingresso per splificare la selezione della sorgente di ingresso.

VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / DVI / TV / IPTV / Bluray / HD DVD / DMA

Auto diagnosi

Test imagine

In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Verificare il color pattern sullo schermo per Vedere se il problema persistsente.

• Si: Se il test pattern non compare oppure presenta disturbi, selezionare Si. Potrebbe essersi verificato un problema con il tevisore. Contattare il call center Samsung per richiedere assistenza.
• No: Se il test pattern è visualizzato correttamente, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persistsiste, consultare il manuale dell'utente dei dispositivi esterni.

Test audio

In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test

melodico atraverso le casse del teilevisore. Il messaggio 'Il problema riscontrato con il test audio persiste?' viene visualizzato sullo schermo.

Se non c' eritorno audio dagli altoparlanti del teilevisore, prima di eseguire il test verificare che Seleziona altoparlante si impostato su Altoparlante TV nel menu Suono.
E' possible ascoltare la melodia durante il test anche se Seleziona altoparlante è impostato su Altoparlante est oppure l'audio è stato disattivato mediante la pressione del tasto MUTE.
- Si: Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Si. Potrebbe essersi verificato un problema con il teilevisore. Contattare il call center Samsung per richiedere assistenza.
- No: Se è possibile ascoltare il suono dagli altoparlanti, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persistsente, consultrare il manuale dell'utente dei dispositivi esterni.

Informazioni sul segnale (solo canali digitali)

Diversamente dai canali analogici, la cui qualità di ricezione può variar da 'molto disturbata' a 'chiara', i canali digitali (HDTV) sono caratterizzati da una perfetta qualità oppure alla totale mancanza di ricezione. Non è quindi possibile sintonizzato i canali digitali. Per migliorare la riscione dei canali digitali disponibili è tutvia possible regolare l'antenna.

Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l'antenna per augmentare il segnale. Continuare a regolare l'antenna fino a trovare la posizione migliorie per ricevere il segnale in modo ottimale.

Aggiornamento software

Gli aggiornamenti del prodotto, contenti le nuove funzionalità della televisione digitale, vengono trasmessi periodicamentetramite il normale segnale tevisivo. Il prodotto rileva automaticamente questesi segnali e visualizza la finestra di aggiornamento del software. E' quando possibile avviare l'installazione degli aggiornamenti.

Tramite USB

Inserire un'unità USB contente l'aggiornamento del firmware nel teilevisore. Fare attenzione a non disattivare l'alimentazione o rimuovere l'unità USB quando l'aggiornamento è in corso.

Al terme dell'aggiornamento del firmware, il teilevisore si spegnera e riaccendera automaticamente. Verificare la versione del firmware al termine dell'aggiornamento. Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica.

Si consiglia di scrivere le impostazioni in modo da poterle fácilmente ripristinare dopo l'aggiornamento.

Tramite canale

Aggiorna il software mediente il segnale trasmesso.

Aggiornamento mod Standby

Per continuare l'aggiornamento software ancpe wheno I'alimentazione principale e attiva, selezionare acceso premendo il tasto o . 45 minuti after o' ingressso in modalita Standby, viene effettuato un aggiornamento manuale. Poiché l'alimentazione dell'unita si attiva internamente, lo schermo LCD potra attivarsi per breve tempo. Quito fenomeno pue continuare per più di un'ora, fino al termine dell'aggiornamento software.

Software alternative

Per visualizzare le informazioni relative alla versione del software.

Guida alla connessione HD

Questo menu presenta la modalità di connessione in grado di offrir la qualita ottimale per i teilevisori HD. Consultare queste informazioni durante la connessione di dispositivi esterni al teilevisore.

Contattare Samsung

Fare riferimento a queste informazioni in caso di funzionamento anomalo del teilevatore o se si desidera aggiornare il software. E' possibile visualizzare le informazioni relative a call centre, prodotto e metodo di scaricamento del software.

Funzione Teletext

La maggior parte delle emittenti teilevishe fornisce servizi informativi tramite il servizio Teletext. La pagina dell'indice del servizio Teletext contiene informazioni sull'uso del servizio. Inoltre, è possible selezionare varie opzioni tramite i tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la riscione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagne potrebbero non essere visualizzate correttamente.
E' possibleambiare le pagine teletext premendo i tasti numerici sul telecomando.

1 (modality)

Premere dato tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo dato tasto nella modalità LIST, si attiva la modalità di memorizzazione dell'elenco. In esta modalità è possibile memorizzare la pagina Teletext all'interno di un elenco utilizzato il tasto (memorizza).

2 (memorizza)

Utilizzato per memorizzare le pagine del servizio Teletext.

3 (dimensione)

Premere quello tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schemo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schemo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

4 (scopri)

Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasting.

5 Tasti colorati (rosso/verde/giallo/blu)

Se una emittente usa ilsystema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell'argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente.

6 (teletext on/mix)

Premere quello tasto per attivare la modalità Teletext dopo avereselezionato un canale che fornisce quello tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

7 (esci)

EscedalservizioTeletext.

8 (pagina secondaria)

Visualizza la pagina secondaria disponible.

9 (pagina su)

Consente di visualizzare la pagina Teletext successiva.

10 (pagina giu)

Consente di visualizzare la pagna Teletext precedente.

13 (mantieni)

Consente di mantenere visualizzata una pagina, se la pagnia è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione.

12 (index)

Premere requisite tasto in qualsiasimomento per visualizzare la paginaldell'indice.

13 (annulla)

Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina.

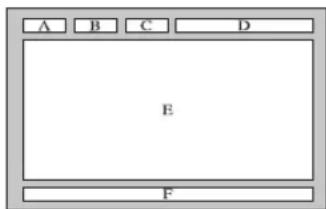

Le pagine teletext sono organizzato in base a sei categorie:

Parte Contenuti

ANumero della pagina selezionata.

B Identà della stazione emittente.

CNumero della pagina corrente o stato della ricerca.

D Data e ora.

E Testo.

F Informazioni sullo stato.

Informazioni FASTEXT.

Le informazioni del servizio Teletext sono spesso suddivise su più paging visualizzate in sequenza alle quali è possibile accedere comme segue:

• Digitando il numero di pagina
• Selezionando un titolo in un elenco
• Selezionando un'intestazione colorata (sistema FASTEXT)

Il servizio Teletext supportato dal teileisore è la versione 2.5 che consente di visualizzare ulteriori elementi grafici o di testo.
In base alla trasmissione, possono comparire bande laterali vuote durante la visualizzazione del servizio Teletext.
Inquesto caso, non verranno trasmessi ulteriori elementi grafici o di testo.
I teilevisori meo recenti che non supportano la versione 2.5 non sono in grado di visualizzare alcun elemento grafico o di testo aggiuntivo, a prescindere dal tipo di trasmissione Teletext.
Premere il tasto TV per uscire dal servizio Teletext.
Teletext 16:9, imagine in这对于 16:9.

Come regolare il piedistallo (solo modello da 19 pollici)

1

2

1. Reclinare il teileisore appoggiando lo schermo su un panno morbido o un cuscino collocato su un ravolo, come indicato nella Figura 1. - Allineare il fondo del teileisore al bordo del ravolo.
2. Premere al centro del pannello posteriore del teilevisore. Regolare il piedistallo come indicato nella Figura 2 premendo il pulsante sul retro del piedistallo.
3. Sistemare il tevisore sul ravolo in posizione sicura.

Come regolare l'angolazione del teilevisore (solo modello da 19 pollici)

Regolazione dell'angolazione di un teilevisore installato su piedistallo.

Regolazione dell'angolazione convertendo l'installazione da piedistallo a montaggio a parete (1 3,3 1)

Regolazione dell'angolazione di un TV LCD montato a parete

Durotla regolazione del piedistallo, premere il pulsante sul retro del piedistallo.

1. La Figura ①omba como regolare l'angolazione (-2^ 14^) di uno schermo LCD collocato sul piedistallo. Una inclinazione eccessiva può causare la caduta del TV LCD provocando danni al prodotto.
2. La Figura 2 mostra come regolare l'angolazione (14^ - 80^) di uno schermo LCD convertendone l'installazione da piedistallo a montaggio a parete.
3. La Figura ③omba como regolare l'angolazione (0^ 10^) di un TV LCD installato a parete.
   Quando si modifica l'angolazione da 1 a 2 o da 3 a 2, si avverte un "clic".

0

2
Pad di montaggio (Venduto separatamente)

1. Reclinare il tevisore appoggiando lo schermo su un panno morbido o un cuscino collocato su un ravolo.
2. Regolare il piedistallo, premere il pulsante sul retro del piedistallo.
3. Allineare il pad di montaggio (non fornito) ai fori presenti sul fondo del piedistallo e avvitarlo con le quattro viti fornite insieme alla base a braccio, a montaggio a parete o ad altri tipi di base (non fornite).

Uso della copertura decorativa (solo modello da 19 pollici)

1. Durante l'installazione a parete del teileisore alla I'uso del piedistallo, inserire le copertura decorative nei fori come mostrato nell'imagine 1.

2. Dopo l'insertimento delle copertura decorative, avvitarle utilizzando le 4 viti come migliorato nell'imagine 2.

3. Assemblare il TV LCD al piedistallo.

Il televisore devese sereetro da due o più personne.
Prima di assemblare le due parti, controllare se il lato del piedistallo (anteriori/posteriore) è quello corretto.
Per installare il teilevisore sul piedistallo a un'altezza corretta, non applicare una forza eccessiva versus il basso sui lati superiori del teilevisore.

1. Avvitare due viti nella posizione ①, quando avvitare altri due viti nella posizione ②.

Raddrizzare il prodotto e serrare le viti. Avvitando le viti con lo schermo LCD appoggiato sul piano, una volta sollevato il prodotto potrebbe risultare inclinato su un lato.
Il piedistallo è preinstallato su modelli con schermi da 37 pollici o superiori.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consento di montare il teilevisore alla parete.

Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insiemeagli articolidel kit.Contattare un technician per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsablee per qualsiasi danno al prodotto o infortuni causati da una INSTALLazione autonoma del teilevisore da parte dell'utente.

Non installare il Supporto a parete nelle televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti.

Uso del blocco antifurto Kensington

Il blocco Kensington è un dispositivo usato per fissare fisicamente ilsystema quando viene utilizzato in un luogo pubblico. L'aspetto del dispositivo e il metodo di blocco possono variate in base alla marca del prodotto. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente. La posizione del blocco Kensington può variate a seconda del modello.

1. Inserire il dispositorio nell'alloggamento del blocco Kensington sul TV LCD ( ①) e ruotarlo nella direzione di chiusura ( ②).
2. Collegare il cavo del blocco Kensington ( 3).
3. Fissare il blocco Kensington a un ravolo o un altro oggetto pesante.

Attenzione: Tirare, spinge o arrampicarsi sul teilevisore sono azioni che possono provocare la caduta. Si raccomanda di non far gliacare i bambini con il teilevisore poiché potrebbero appendersi adesso destabilizzandolo; se ciò dovesse verificarsi, il teilevisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del tevisore:

1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate.

A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher.
Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

1. Rimuovere le viti dal centro del pannello posteriore del teilevisore, inserirle nei ganci e quindi avvitarle nuovamente al teilevisore.

Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate.
Specifiche delle viti

Per un TV LCD da 17~29 pollici: 15 viti M4 / Per un TV LCD da 32~40 pollici: 15 viti M6

1. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente.

Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all'indietro.
Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al tevisore.
Slegare il cavo prima di spostare il teilevisore.

1. Accertarsi che tutte le connessioni siano adeguamente fissate. Controllare periodicamente le connessioni per verificarme l'eventuale usura o rottura. Per qualsiasi dubbio relativivo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

Nessun audio o imagine Controllare che il cavo di alimentazione sia collegato alla presa di corrente. · Verificare di aver premuto il tasto sul dispositivo. · Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine. · Controllare il volume.

Immagine normale ma audio assente Controllare il volume. · Controllare se il tasto MUTE del telecomando è stato premuto. · Verificare le impostazioni dell'opzione Seleziona altoparlante.

Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo · Sul computer controllare l'alimentazione e il cavo di segnale. · Il tevisore sta utilizzato il proprioystema di gestione alimentazione. · Muoverile il mouse o premere un tasto qualsiasi sulla tastiera del computer.

Nessuna imagine oppure imagine in bianco e nero · Regolare le impostazioni del colore. · Controllare se la selezione del systemadi trasmissione è corretta.

Interferenze audio e imagine · Provarare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano. · Collegare il tevisore a un'altra presa di alimentazione.

Immagini offuscate o peu nitide, audio distorto · Controllare la direzione, la posizione e i collegamenti dell'antenna. · Questo problema si verifica spesso quando si utilizesza un'antenna interna.

Telecomando non funzionante Sostituire le batterie del telecomando. · Pulire il bordo superiore del telecomando (finestra di trasmissione). · Controllare i terminali delle batterie.

Viene visualizzato il messaggio "Controlla cavo segnale". · Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video. · Controllare che le sorgetti video o il PC siano accesi.

In modalità PC, viene visualizzato il messaggio "Modo non supportato". · Controllare la risoluzione massima e la frequenza dell'adattatore video. · Confrontare questosti valori con i dati delle modalità di visualizzazione.

L'immagine danneggiata viene visualizzata nell'angolo dello schermo. Se Adatta a schermo è selezionata in alcuni dispositiivi esterni, l'imagine danneggiata può essere visible nell'angolo dello schermo. Questa anomia è causata dalle periferiche esterne, non dal tevisore.

Viene visualizzato il messaggio 'Ripristina tutte le impostazione ai valori predefiniti'. Cio si verifica quando si tiene premuto il tasto EXIT per quale istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.

Guardando da vicino il bordo della cornice dello schermo del tevisore è possibile notare delle piccole particelle. Cio non costituisce un difetto ma fa parte del design del prodotto.

Lo schemo LCD TFT uses a n pannello composto da molto pixel (3 133 440) che richiedono una speciale Tecnologia di produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Specifique

Nome modello LE19B450, LE19B451, LE19B541 LE22B450, LE22B451, LE22B541
Dimensione schermo(Diagonale) 19 poll. 22 poll.
Risoluzione PC(Ottimale) 1360 x 768 a 60Hz 1360 x 768 a 60Hz
Audio(Uscita) 2 x 3W 2 x 3W
Dimensioni (LarxProxAlt)CorpoCon piedistallo	477 x 65 x 327477 x 180 x 362	558 x 75 x 384558 x 216 x 426
PesoCon piedistallo 5 kg 7 kg
Caratteristiche ambientaliTemperatura di esercizioUmidità di esercizioTemperatura di stoccaggioUmidità di stoccaggio	Da 10°C a 40°C (50°F a 104°F)Dal 10% all'80%, alla condensaDa -20°C a 45°C (-4°F a 113°F)Dal 5% al 95%, alla condensa
Piedistallo ruotabileSinistra / Destra	0°

Design e specifiche sono soggetti a modifiche senza preavviso.
Questo prodotto e un'apparecchiatura digitale di Classe B.
Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

LA
