BEDIENUNGSANLEITUNG LE22B450C4W REMINGTON

Contact SAMISUNG WORLDWIDE

Hinweis zu Digitalfernsehgeräten (DVB-T)

1. FUNKTIONEN FÜR DIGITALFERNSEHEN (DVB) SIND NUR IN LÄNDERN UND REGIONEN VERFÜGBAR, IN DENEN DIGITALE DVB-T-SIGNALE (MPEG2 UND MPEG4 AVC) TERRESTRISCH GESENDT WERDEN. DVB-T ist der Standard des Europäischen Konsortiums für terrestrisches Digitalfernsehen. Fragen Sie Ihren örtlichen Handler, wenn Sie Informationen über die Verfugbarkeit von DVB-T in ihrer Gegendbenöhtigen.
2. Zwar halt these Fernsehgerat die Vorgaben der DVB-T-Spezifikation [August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T-Signalen gewahrt bleibt.
3. Manche Funktionen des Digitalfernsehens stehen mölicherweise nicht zur Verfügung oder arbeiten in bestimmten Ländern und Regionen mölicherweise nicht korrekt.
4. Für weitere Informationen setzen Sie sichitte mit dem SAMSUNG-Kundendienstzentrum in Verbindung.

Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Bildschirms führen.

• Zeigen Sie Standbilder und teilweise unbewegte Bilder nicht länger als 2 Stunden auf dem LCD-Bildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung" bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern.

Der Betrieb des LCD-Monitors im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die entsprechliche Lichtemission auf dem Monitor verursacht werden. DVD- oder Spielerkonsole-Wiedergabe konnen einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie.

• Durch das Anzeigen der Standbilder von Videospellen oder vom PC über einen gewissen Zeitraum hinaus konnen partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringn Sie Helligkeit und Kontrast, wenn Sie Standbilder anziegen möchten.

INHALT

ALLGEMEINE INFORMATIONEN

Bedienfeld 2
Zubehor 3
Anschlussfeld 4
Fernbedienung 6
■Batterien in die F embedienung einsetzen 6

BEDIENUNG

Anzeigen von Menus 7
Plug & Play-Funktion 8

SENDERSTEUERUNG

■Konfigurieren des Kanalmenus 9

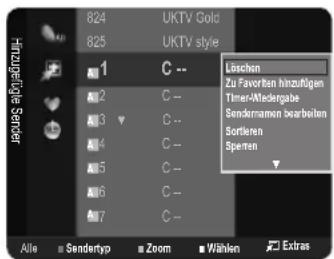

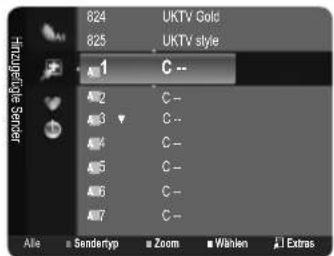

■Verwalten von Kanalen 11

BILDSTEUERUNG

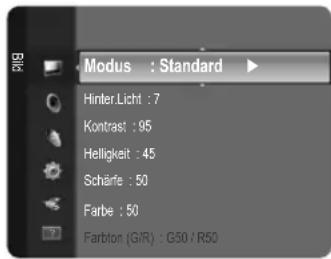

■Konfigurieren des Bildmenus. 13
■Verwenden Ihres Computers als Computerbildschirm (PC) 15
Fernsehgerat mithilfe des PCs einstellen 16

AUDIOSTEUERUNG

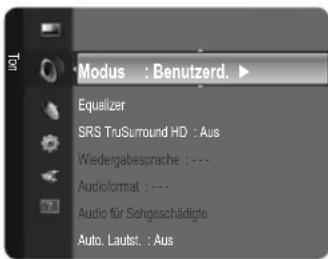

■Konfigurieren des Tonmenus 17
■ Tonmodus wahlen 18

EINSTELLUNGEN

■ Konfigurieren der Menüinstellungen 19

EINGANG/UNTERSTUTZUNG

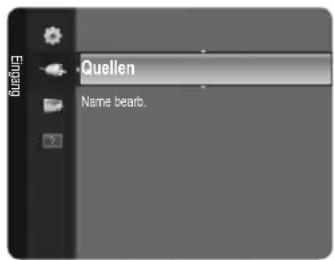

■ Konfigurieren des Signalquellenmenus 21

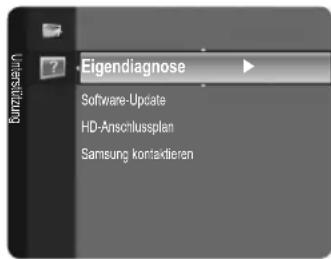

■ Konfigurieren des Supportmenu 22

EMPFEHLUNGEN FÜR DEN BETRIEB

Videotextfunktion 23

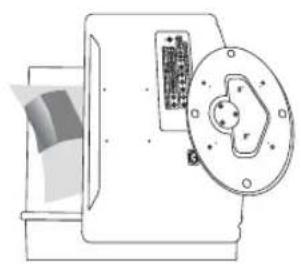

StandfuB einstellen (nur 19-Zoll Modell) 24

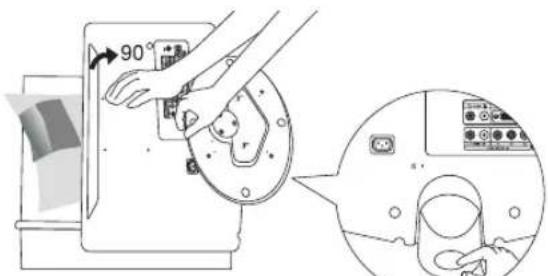

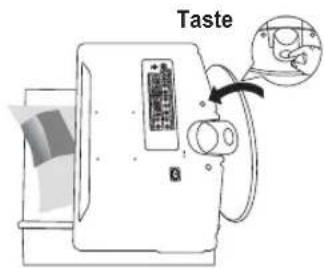

■ Neigungswinkel des Fernsehgeräts einstellen (nur 19-Zoll Modell) 24
■ Installation eines VESA-konformen Befestigungssystems (nur 19-Zoll Modell) 25

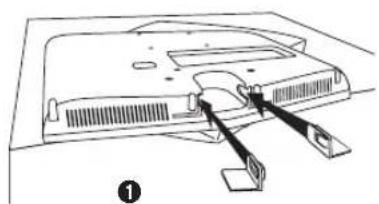

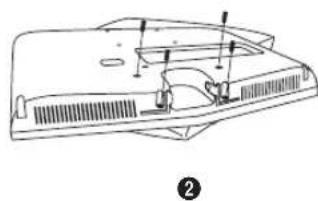

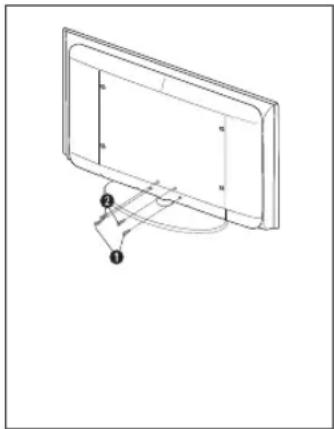

■ Verwendend der Zierverschlüsse (nur 19-Zoll Modell) 25
AnbringendesStandfuBes 26

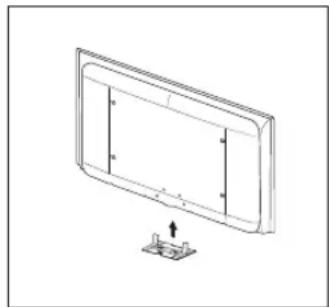

Anbringen der Wandhalterung 26
■Kensington-Schloss als Diebstahlsicherung 26

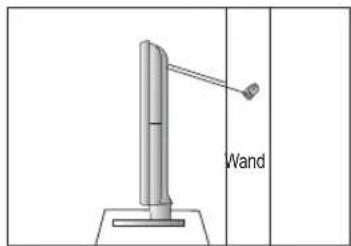

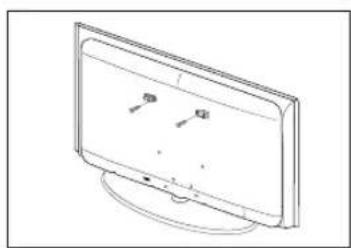

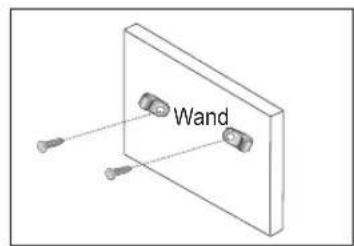

■ Befestigen des Fermsehgerats an der Wand 27
■ Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst 28
Technische Daten 28

Lizenz

SRS

TruSurround HD

BILJTAL

TruSurround HD, SRS und das Symbol sind eingetragene Marken von SRS Labs, Inc.Die TruSurround HD-Technologie wird unter Lizenz von SRS Labs, Inc. in das System integriert.

DOLBY.

DIGITAL PLUS

Hergestellt unter Lizensz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Symbol

Hinweis Zielwahltaste TOOL-Taste

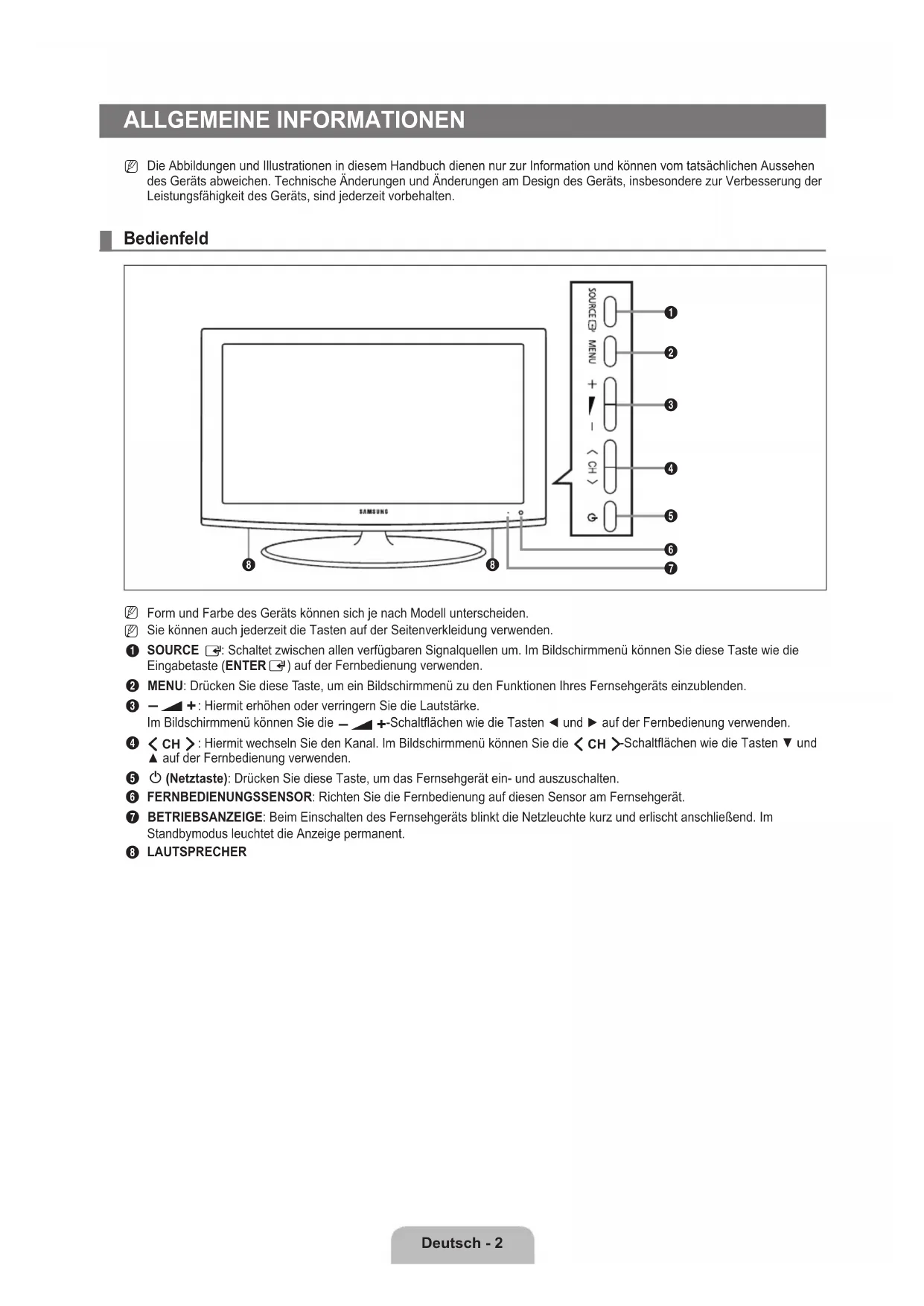

ALLGEMEINE INFORMATIONEN

Die Abbildungen und Illustrationen in thisem Handbuch dienen nur zur Information und konnen vom tatsächlichen Aussehen des Gerats abweichen. Technische Änderungen und Änderungen am Design des Gerats, insbesondere zur Verbesserung der Leistungsfähigkeit des Gerats, sind jederzeit vorbehalten.

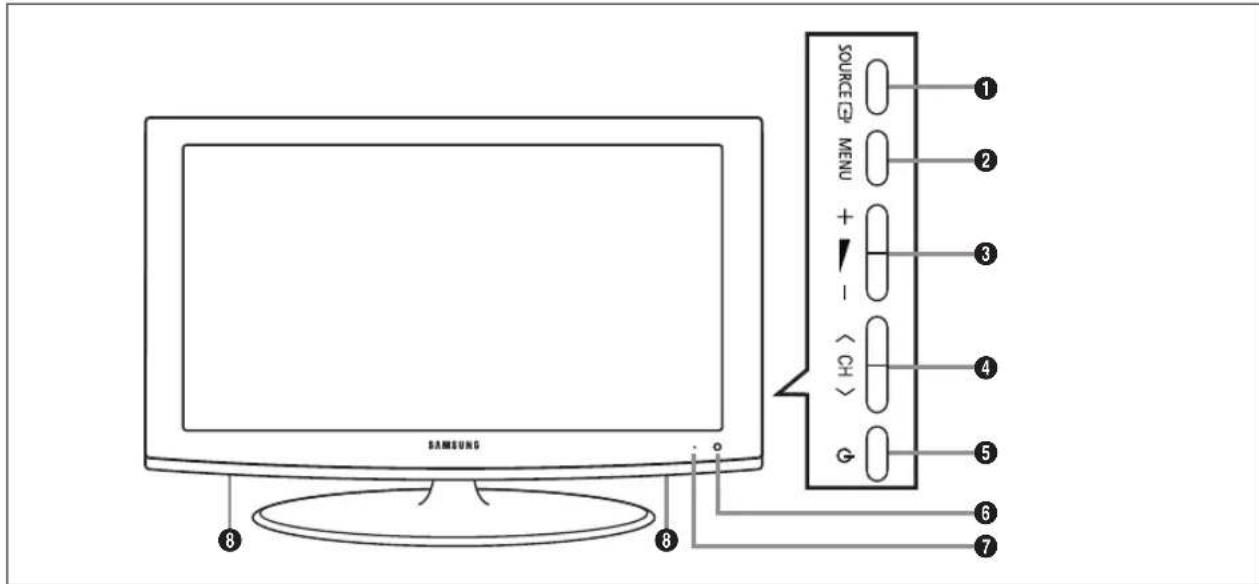

Bedienfeld

Form und Farbe des Geräts können sich je nach Modell unterscheiden.
Sie können auch jederzeit die Tasten auf der Seitenverkleidung verwenden.
SOURCE: Schaltet zwischen allen verfügbar signalquellen um. Im Bildschirmenu konnen Sie diese Taste wie die Eingabetaste (ENTER) auf der Fernbedienung verwenden.
2 MENU: Drücken Sie diese Taste, um ein Bildschirmmen zu den Funktionen Ihres Fernsehgerats einzublenden.
3 -+: Hiermit erhöhen oder verringn Sie die Lautstärke. Im Bildschirmmen zu können Sie die +Schaltflächen wie die Tasten und auf der Fernbedienung verwenden.
CH> : Hiermit wechseln Sie den Canal. Im Bildschirmenu konnen Sie die CH >Schaltflächen wie die Tasten und auf der Fernbedienung verwenden.
(Netzstate): Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten.
FERNBEDIENUNGSSensor: Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerat.
7 BETRIEBSANZEIGE: Beim Einschalten des Fernsehgerats blinkt die Netzleuche kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent.
LAUTSPRECHER

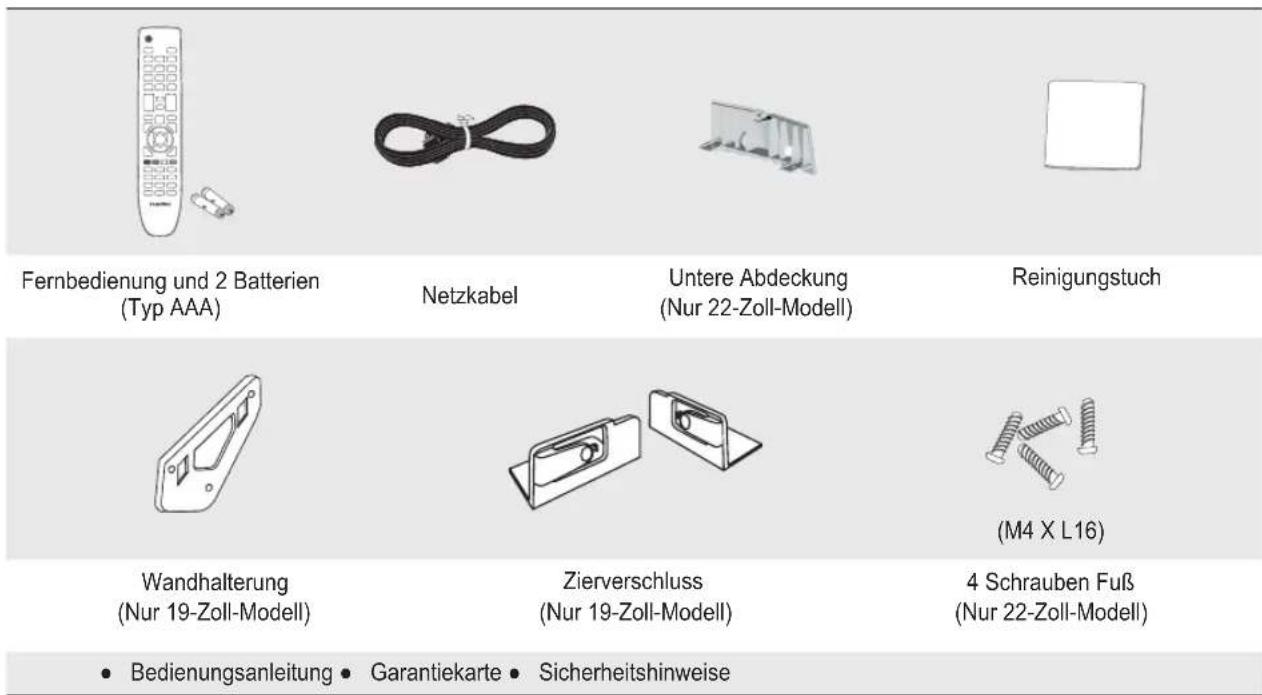

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollenn, setzen Sie sichitte mit Imrem Handler in Verbindung.
Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)
Die Farbe und die Form der Teile kann je nach Modell entsprechlich sein.

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

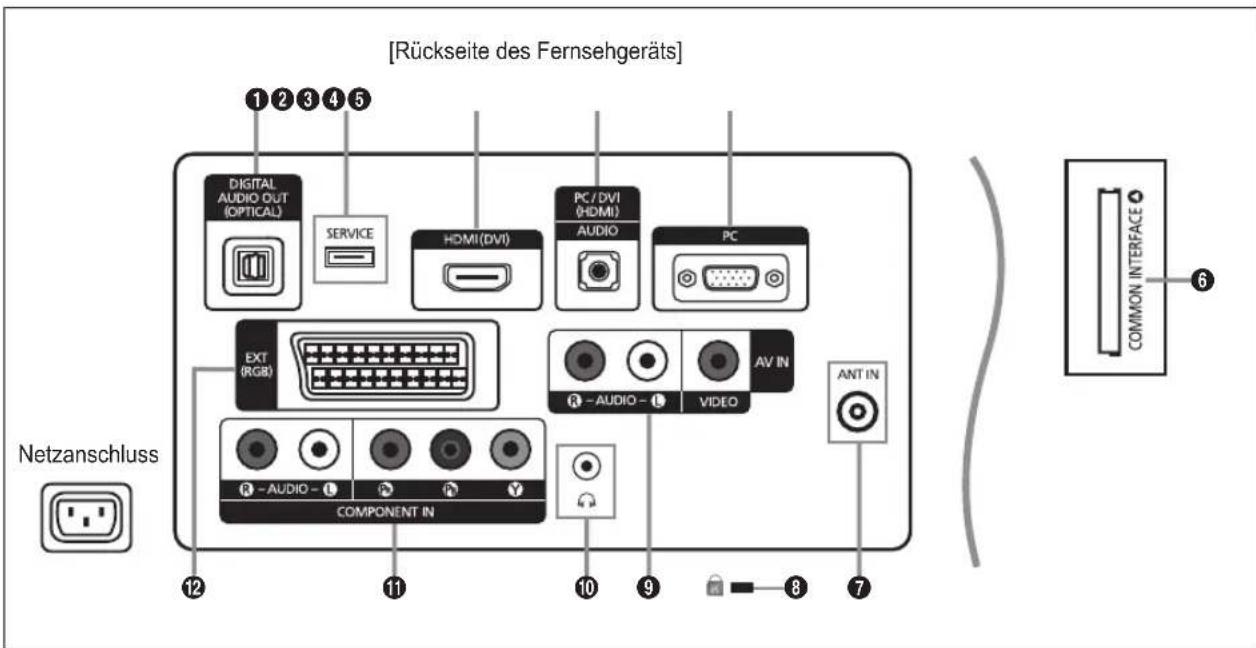

Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschelt sein.
Achten Sie beim Anschlieben eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen.

• Anschluss für ein Digitalaudio-Gerät wie z. B. ein Heimkinosystem.
  Wenn die HDMI IN-Anschluss verbunden sind, wird über den Anschluss DIGITAL AUDIO OUT (OPTICAL) am Fernseher nur 2-Kanalton ausgegeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den optischen Ausgang am DVD-Player oder an der Kabel-/Sat-Box direkt an einen Versteller oder ein Heimkinosystem anschließen und nicht an das Fernsehgerät.

2 SERVICE

• Anschluss für Softwareaktualisierungen.

3 HDMI (DVI)

• Unterstutz Verbindungen zwischen AV-Geräten (Set-Top-Boxen, DVD-/Blu-ray-Playern), die für HDMI-Schnittstellen geeignet sind.
• Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.
• Der HDMI (DVI)-Stecker kann zum Anschlieben eines PCs verwendet werden.

WasistHDMI?

HDMI, die "High Definition Multimedia interface" erfolgt die Übertragung von hochauflosenden digitalen Videaten und mehreren Kanalen mit Digitalaudio.

Mit dem entsprechenden Kabel erhögt der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht mitgeliefert).

Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (High Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestellt ist und digitalen Mehrkanalton unterstützt.

• Anschlieben an den Audioausgang Ihres PCs.
  DVI-Audioausgabe fur externe Geräte.

PC

• Anschlieben an den Videoausgang Ihres PCs.

6 COMMON INTERFACE-Steckplatz

• Ohne eingelegte "Cl-Karte" zeigt das Fernsehgerät auf einigen Kanänen ein "gestörtes Signal" an.
  Die Verbindungsinformationen mit Telefonnummer, Kennung der Cl-Karte, Hostkennung und anderen Angaben wird nach ungebahr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sichitte an ihren Dienstanbieter.
• Wenn die Konfiguration der Kanalinformationen abgeschlossen ist, wird die Meldung "Udating Completed" angezeigt. Dies bedeutet, dass die Kanallisteactualisiert wurde.
  Sie müssen die Cl-Karte bei einem der ortlichen Kabelnetzbetreiber beschaffen. Ziehen Sie die Cl-Karte vorsichtig mit den Händen hersa. Sie konnte beim Herunterfallen beschädigt werden.
  Die Richtung, in der Sie die Karte einlagen müssen, ist darauf mit einem Pfeil markiert.
  Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.
  Zugangsmodule werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich ihren offiziellen Samsung-Handler.

ANTIN

• Anschluss an eine Antenne oder eine Kabelfernsehanlage.

KENSINGTON-SCHLOSS (modellabhangig)

• Das (optionale) Kensington-Schloss dient zur Sicherung des Fernsehgerats bei Verwendung an einem öffentlichen Ort. Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Handler, bei dem Sie das Fernsehgerät erworben haben.
  Die Position des Kensington-Schlosses ist modellabhängig.

SchlieBen Sie ein Cinch-Kabel an ein geeignetes A/V-Gerat (z. B. Videorecorder, DVD-Player oder Camcorder) an.
- Verbinden Sie das eine Ende des Cinch-Audiokabels mit dem Anschluss [R-AUDIO-L] Ihr Geräts und das andere Ende mit den entsprechenden Audioausgängen des A/V-Geräts.

10 Kopfhorerbuchse

• Kopfhörer können an den Kopfhörerausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Laatsprecher abgescheltet.

COMPONENT IN

• Verbinden Sie den Komponentenanschluss (PR,PB,Y) auf der Rückseite des Fernsehgerats mit Hilfe des (optionalen) Komponenten-Videokabels mit den entsprechenden Komponenten-Videoausgaben des DTV- oder DVD-Gerats.
• Wenn Sie sowohl die Set-Top-Box als auch ein DTV-(oder DVD)-Gerät anschlieben möchten, verbinden Sie die Set-Top-Box mit dem DTV-(oder DVD)-Gerät, und verbinden Sie das DTV-(oder DVD)-Gerät mit dem Komponentenanschluss (Pr, P, Y) des Fernsehgeräts.
  Die P_R P und Y-Anschluse von Komponentengeraten (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb und Cr beschriftet.
• Verbinden Sie den Audioausgang [R-AUDIO-L] auf der Rückseite des Fernsehgerats über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts.

EXT

Anschluss	Eingang Ausgang
	Video Audio (L / R) RGB Video + Audio (L / R)
EXT O O O Nur TV+ oder DTV-Ausgang verfügbar.

Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

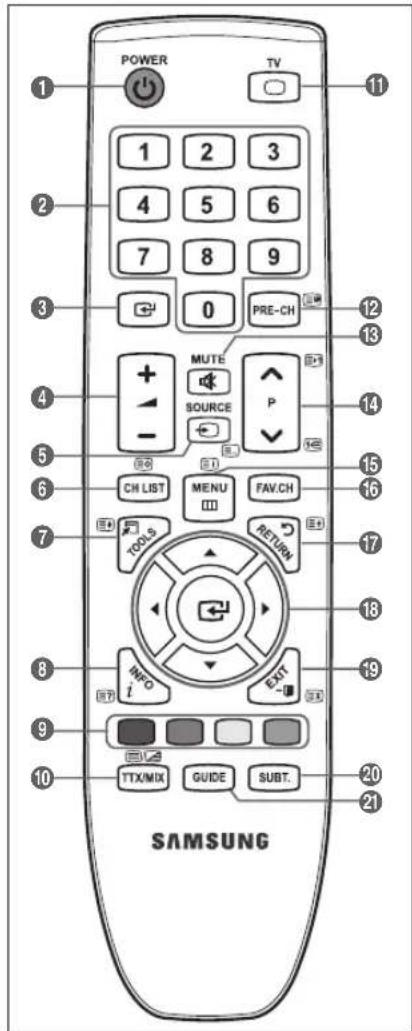

Fernbedienung

Die Reichweite der Fernbedienung beträgt ca. 7 m.
Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.
Form und Farbe des Gerats können sich je nach Modell unterscheiden.

1 POWER: Standby-Taste des Fernsehgerats.
ZIFFERNTASTEN: Hiermit wechseln Sie den Kanal.
3: Die Funktion dieser Taste entspricht der Taste ENTER bei den Navigationstasten. Wenn Sie die Zifferntasten verwenden, um den Kanal zu wechseln, geben Sie die Kanalnummer ein und drucken Sie dann die Taste ENTER. Danach wird der gewünschte Kanal direkt eingeschaltet.
4 - + : Hiermit erhöhen oder verringern Sie die Hautsträke.
SOURCE: Hiermit konnen
Sie alle verfügbar
Videosignalquellen anzeigen und auswahlen.
CH LIST: Hiermit zeigen Sie die Kanalliste auf dem Bildschirm an.
7 TOOLS: Hiermit konnen Sie halten verwendete Funktionen,. Schnell auswahlen.
3 INFO: Hiermit konnen Sie Informationen auf dem Fernsehschirm anzeigen.
9 FARBTASTEN: Verwenden Sie diese Tasten bei der Arbeit mit der Kanalliste usw.
TV: Hiermit konnen Sie den TVModus direkt aufrufen.
PRE-CH: Hiermit konnen Sie zum zuletzt angezeigten Kanal wechseln.
13 MUTE: Drucken Sie\ diese Taste, um den Ton\ vorübergehend auszuschalten.
14 P /P : Hiermit wechseln Sie den Kanal.

15 MENU: Hiermit zeigen Sie das Bildschirmenu an.
16 FAV.CH: Drücken Sie diese Taste, um zu ihren Favoriten zu wechseln.
17 RETURN: Hiermit wechseln Sie zurück zum vorherigen Menu
18 AUF /ABV/LINKS/ RECHTS ENTERAuswahlen von Optionen im Bildschirmmenu und Andern von Menuwerten.
19 EXIT: Drücken Sie diese Taste, um das Menu zu verlassen.
SUBT.: Mit dieser Taste können Sie Untertitel anzeigen

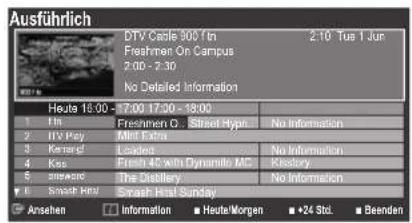

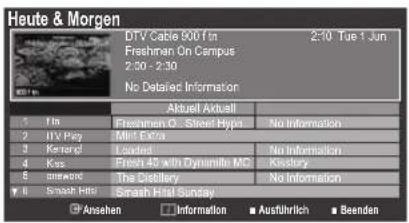

GUIDE: Hiermit zeigen Sie den elektronischen Programmführner (EPG) an.

Videotextfunktionen

5 []: Videotext-Modus auswahlen (LIST/FLOF)
6 Eo: Videotextseite speichern
7: Videotextgroße auswahlen.
3: Verborgen Inhalt einblenden
9 Fastext-Thema auswahlen
10: Nacheinander Videotext, Double oder Mix auswahlen.
10: Videotext beenden
12: Untergeordnete Videotextseite
14 E-1: Nächste Videotextseite 13: Vorige Videotextseite
15 i: Teletext-Index
17 E: Nicht umblättern
19 (Ex): Videotext abbrechen

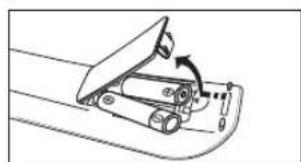

Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt.
2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

1. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung fur einen längeren Zeitraum nicht verwendet wird, behmen Sie die Batterien hereaus, und lagern Sie sie an einem kühlen, trockenen Ort.

Sollte die Fernbedienung nicht Funktionieren, überprüfen Sie Folgenden:

• Ist das Fernsehgerät eingeschaltet?
  Wurden Plus- und Minuspol der Batterien vertauscht?
  Sind die Batterien leer?
• Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?
• Befindet sich eine Leuchtstoffrähre oder ein Neonschild in der Höhe?

BEDIENUNG

Anzeigen von Menus

Vor dem ersten Einsatz des Fernsehgerats führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menu navigieren, um die verschiedene Funktionen auszuwahlen und einzustellen.

1. Drücken Sie die Taste MENU. Das Hauptmenu wird auf dem Bildschirm angezeigt. Auf der linken Seite sehen Sie Symbole: Bild, Ton, Kanal, Einstellungen, Eingang, unterstützen.
2. Wahlen Sie mit den Tasten oder eines der Symbole aus. Drucken Sie die Tasten oder , um in das Untermenü des Symbols zu wechseln.
3. Drucken Sie die Taste ▲ oder ∇, um im Menu zu navigieren.
   Drucken Sie die Taste ENTER□, um im Menu Eingaben vorzunehmen.
4. Andern Sie mit den Tasten / / die jeweils gewählte Option. Durch Drücken der Taste RETURN gelangen Sie zurück ins vorherige Menu.
5. Drücken Sie zum Schlieben des Menus die Taste EXIT.

Die Tasten der Fernbedienung

Taste Vorgang	Taste Vorgang
MENU ⓷	Bildschirmmenü anzeigen.	▲/▼/▲/▶/ENTER	Cursor bewegen und Elementa auswahlen. Markiertes Element auswahlen. Einstellung bestätigten.
RETURN ⓹	Zurück zum vorherigen Menü.
EXIT +⓺	Bildschirmmenü schließen.

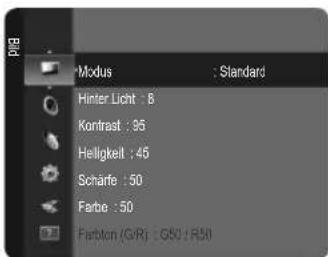

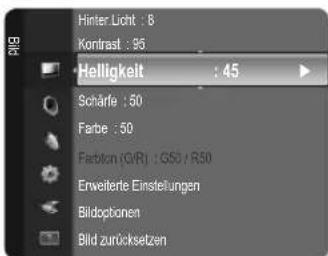

Beispiel: Einstellen der Helligkeit des Fernsehgerats im Bildmenu

Einstellen der Brightness auf 80

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen.
2. Drucken Sie die Taste ENTER um Bild auszuwahlen.
3. Wahlen Sie mit den Tasten oder die Option Helligkeit.
4. Drucken Sie die Taste ENTER
5. Drucken Sie die Tasten oder , bis die Helligkeit auf 80 eingestellt ist.
6. Drucken Sie die Taste ENTER.
   Drucken Sie die Taste EXIT, um das Menu zu verlassen.

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

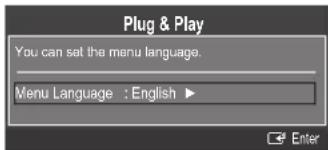

1. Drücken Sie die Taste POWER auf der Fernbedienung. Die Meldung You can set the menu language.

2. Wahlen Sie die gewünschte Sprache mit den Tasten oder aus. Drücken Sie die Taste ENTER, um ihre Auswahl zu bestätigen.

3. Wahlen Sie durch Drücken der Tasten oder die Option Shop Demo oder Privatgebrauch, und drücken Sie dann auf ENTER.

Wir empfehlen Ihnen, das Fernsehgerat im Modus Privatgebrauch zu verwenden, um das optimale Bild fur den Privatgebrauch zu erzielen.
Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.
Wenn das Gerät versehentlich auf den Modus Shop Demo eingestellt wird, und Sie möchten wieder zurück zu Privatgebrauch (Standard) wechseln, gehen Sie so vor: Drücken Sie die Lautstärketaste am Fernsehergät. Wenn das Menu "Lautstärke" angezeigt wird, halten Sie die Taste MENU am Fernsehergät 5 Sekunden lang gedrückt.

1. Drucken Sie die Taste ENTER . Wahlen Sie das gewünschte Land mit der Taste oder aus. Drucken Sie die Taste ENTER , um ihre Auswahl zu bestätigen.
2. Wahlen Sie durch Drucken der Tasten oder die Option Terrestrisch oder Kabel, und drucken Sie dann die Taste ENTER.

Terrestrisch: Antennensignal Terrestrisch.

Kabel: Antennensignal Kabel.

1. Wahlen Sie durch Drucken der Tasten oder die Signalquelle aus, die gespeichert werden soll. Drucken Sie die Taste ENTER, um Start auszuwahlen.

Digital und Analog: Digitale und analoge Kanäle.

Digital: Digitale Kanäle.
Analog: Analoge Kanäle.
Wenn Sie das Antennensignal auf Kabel einstellen, konnen Sie im nachsten Schritt einen Wert für die Suche nach Digitalkanalen eingeben. Weitere Informationen hierzu finden Sie unter Kanal → Autom. speichern.
Die Kanalsuche wird automatisch gestartet und beendet.
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drucken Sie die Taste ENTER
Wenn Sie alle verfügbaren Kanä gespeichert haben, wird die Meldung Uhrmodus einstellen angezeigt.

1. Drucken Sie die Taste ENTER □. Wahlen Sie durch Drucken der Tasten ▲ oder ▼ die Option Auto, und drucken Sie dann die Taste ENTER□.

Wenn Sie Manual wahlen, wird Datum und Uhrzeit einstellen angezeigt.
Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt. Anderenfalls wahlen Sie Manuell, um die Uhr zu stellen. (Informationen hierzu finden Sie auf Seite 19.)

1. Die Verbindungsmethode für optimale HD-Qualität wird vorgeschlagen. Nachdem Sie die Methode bestätigt haben, drücken Sie die Taste ENTER.
2. Die Meldung Wir wünschen gute Unterhaltung! wird angezeigt. Drucken Sie abschliebend die Taste ENTER

So setzen Sie diese Funktion darüber:

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Wahlen Sie durch Drucken der Tasten ▲ oder ▼ die Option Einstellungen, und drucken Sie dann die Taste ENTER□.
2. Drucken Sie die Taste ENTER erneut, um Plug & Play auszuwahlen.
3. Geben Sie nun ihre vierstige PIN ein. Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000. (Informationen hierzu finden Sie auf Seite 20.)

Wenn Sie die PIN ändern möhen, verwenden Sie die Funktion PIN ändern.
Die Plug & Play-Funktion gibt es nur im TV-Modus.

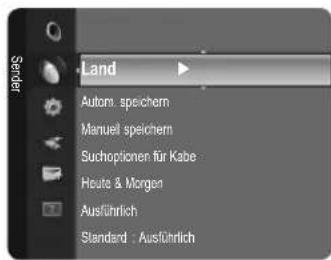

Konfigurieren des Kanalmenüs

Land

Der Eingabebildschirm fur die PIN wird geoffnet. Geben Sie nun ihre vierstellige PIN ein.

Analog Sender

Sie können das Land für Analogkanäeändern.

Digitaler Sender

Sie konnen das Land für Digitalkanäleändern.

Autom. speichern

Sie können den verfügbaren Frequenzbereich nach Sendern durchschemen (verfügbare Sender und Frequenzbereiche sind vom jeweiligen Land abhängig). Die automatisch zugewiesenen Programmpläte entsprechen unter Umständen nicht den gewünschten Programmplätzen.

Wenn ein Kanal mit der Funktion Kindersicherung gespeit wurde, wird das Eingabefenster fur die PIN geöffnet.

Terrestrisch / Kabel

Antennensignal zum Speichern auswahlen

Digital und Analog: Digitale und analoge Kanäle.
Digital: Digitale Kanäle.
- Analog: Analoge Kanäle.

Bei Auswahl von Kabel Digital und Analog oder Kabel Digital

Wert für die Suche nach Kabelkanänen eingeben.

Suchlaufmodus Suchmodus Voll / Netzwerk / Schnell

Schnell

Network ID: Anzeigen der Netzwerkkennung.
- Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschied)
- Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.
- Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Das Fernsehgerat durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Speicher des Fernsehgeräts.
Wenn Sie die automatische Speicherung anhalten möchen, drücken Sie auf ENTER. Die Meldung Automatische Senderspeicherung beenden? wird angezeigt.

Drucken Sie die Taste oder , um Ja auszuwahlen, und drucken Sie dann die TasteENTER

Manuell speichern

Hiermit wird manuell ein Kanal gesucht und dieser im Fernsehspeicher abgelegt.
Wenn ein Kanal mit der Funktion Kindersicherung gespeert wurde, wird das Eingabefenster fur die PIN geöffnet.

Digitaler Sender

Manuelles Speichern von digitalen Kanalen.

Digitaler Sender ist nur im DTV-Modus verfügbar.
- Sender: Stellen Sie die Kanalnummer mit den Tasten , oder einer Zifferntaste (0 - 9) ein.
- Frequenz: Einstellen der Frenzumithilfe der Zifferntasten.
- Bandbreite: Einstellen der Bandbreite mit den Tasten , oder einer Zifferntaste (0 - 9).
Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

Analog Sender

Manuelles Speichern von analogen Kanälen.

Programm (der Programplatz, der dem Sender zugewiesen werden soll) Stellen Sie den Programmplatz mit den Tasten oder einer Zifferntaste (0 - 9) ein.
Fernsehnorm Auto / PAL / SECAM / NTSC4.43: Einstellen der Fernsehnorm mithilfe der Taste ▲ oder ▼
- Tonsystem BG / DK / I / L: Einstellen des Tonsystems mithilfe der Taste ▲ oder ▼.
- Sender (Wenn Ihnen die Nummer des zu speichernden Senders besteht ist) Wahlen Sie durch Drücken der Tasten oder die Option C (terrestrischer Kanal) oder S (Kabelkanal). Drücken Sie die Taste , und drücken Sie dann die Tasten , oder eine Zifferntaste (0 - 9), um die gewünschte Nummer auszuwahlen.

Die Kanalnummer konnen Sie auch direkt durch Drucken der Zifferntasten (0 - 9) auswahlen.
Falls kein oder nur schlechter Ton zu horen sein sollte, wahlen Sie einen anderen Audiostandard aus.

• Suchlauf (Wenn lhen die Kanalnummern nicht bekannt sind): Drucken Sie zum Starten des Suchlaufs die Taste oder . Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.
• Speichern (Zum Speichern des Kanals und des zugehörigen Programplatzes): Drücken Sie die Taste ENTER um OK zu wahren.

Kanalmodus

P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern ihrer Region Plätze mit den Nummern von P00 bis P99 zugewiesen worden. In this Modus konnen Sie Sender durch Eingabe des Programmplatzes auswahlen.
- C (Antennenempfangsmodus): In this Modus konnen Sie Kanäle durch Eingabe der Nummer anwahlen, die jeder Antennensender zugeordnet ist.
- S (Kabelkanal-Modus): In this Modus konnen Sie Sender durch Eingabe der Nummer anwahlen, die jeder Kabelsender zugeordnet ist.

Suchoptionen fur Kabe (je nach Land)

Mit Hilfe dieser Funktion konnen Sie manuell den Kanalbereich hinzufugen, der bei vollständiger Suehe und automatischer Speicherung durchsucht wird.

• Frequenz (Start - Stop): Hiermit zeigen Sie die Frequenz des Kanals an.
  Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.
• Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Heute & Morgen/Ausfuhrlich

Die Informationen des elektronischen Programmfuhrers werden von den Sendern zur Verfugung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen. Die Anzeige wird dynamischactualisiert, sobald neue Informationen verfügbar sind.

Detaillerte Verfahrensbeschreibungen zur Verwendung von Ausfuhllich und Heute & Morgen entnemen Sie den Hinweisen auf Seite 11.
Si konnen das Programmfuhrermenu auch durch Drucken der Taste GUIDE aufrufen. (Weitere Informationen zum Konfigurieren des Standard finden Sie bei den entsprchenden Beschreibungen.)

Heute & Morgen

Für die sechs in der linken Spalte angezeigten Kanäle werden die aktuelle und die{nachste Sendung angezeigt.

Ausfuhrlich

Hier werden die Programminformationen in einem Zeitplan mit einer Unterleitung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jeder in der Zeit nach vorne oder nach hinten verschoben werden.

Standard Heute & Morgen/Ausfuhrlich

Mit der Taste GUIDE auf der Fernbedienung konnen Sie einstellen, ob der Heute & Morgen oder der Ausfuhrlich angezeigt werden soll.

Senderliste

Detaillerte Verfahrensbeschreibungen zur Verwendung der Senderliste entnehmer Sie den Beschreibungen unter 'Verwalten von Kanalen'.

These Optionen konnen Sie auch durch Drucken der Taste CH LIST (Kanalliste) auf der Fermbedienung aufrufen.

Kanalmodus

Durch Drücken der Tasten P / wechseln Sie innerhalb der gewährten Kanalliste zwischen den Kanälen.

Hinzugef. Sender

Es wird nur zwischen Kanälen der gespeicherten Kanalliste gewechselt.

■ Favoriten

Es wird nur zwischen Kanalen der Favoritenliste gewechselt.

Feinabstimmung

Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jeder schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführten.

Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen “” auf der rechten Seite der Kanalnummer im Kanal-Banner markiert.
Wahlen Sie zum Zurücksetzen der Feinabstimmung die Option Reset aus, indem Sie zuerst die Taste ▲ oder ▼ und dann die Taste ENTER △ drucken.
Eine Feinabstimmung ist nur fur Analogfernsehgeräte möglich.

Sie möchten... Dann...
Programm aus der List des Programmführers anzeigen	Wählen Sie mit den Tasten▲,▼,▲,▲ das Programm aus.
Programmfuhrer beenden Drücken Sie die blaue Taste.
Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Nachdem Sie erneut auf ENTER□GEDrückt haben, drücken Sie auf ▲ oder ▲, um die Option Programmierung abbrechen zu wahren. Danach wird die Programmwahl aufgehoben und das Uhr-Symbol wirdentaftet.
Programminformationen anziegen Wahlen Sie mit den	Tasten▲,▼,▲,▲ das gewünschte Programm aus.Drücken Sie die Taste INFO, wenn das Programm Ihrer Wahl markiert ist.Der Programmmittel wird oben in der Mitte des Bildschirms angezeigt.
Klichen Sie auf die Taste INFO, wenn Sie genauere Informationen benöttigen. Zu diesen Informationen gehören: Kanalnummer,Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache fürUntertitel oder Teletext sowie Kurzzusammenfassung des markierten Programms. "... wird ... angezeigt.
Zwischen dem Programmfuhrer Ende & Morgen oder Ausfuhrlich umzuschalten	Drücken Sie wiederholt die rote Taste.
Im ausfuhrlichen ProgrammfuhrerSchnell zusückblättern (24 Stunden).Schnell weiterblättern (24 Stunden).	Drücken Sie mehrmals die grüne Taste.Drücken Sie mehrmals die gelbe Taste.

Verwalten von Kanalen

Mit thisem Menu konnen Sie Favoriten hinzufugen, loschen oder einstellen und den digitalen Programmfuhrer für Digitalsendungen verwenden.

Alle Sender

Hiermit zeigen Sie alle verfügbaren Kanäle an.

Hinzugefugte Sender

Hiermit zeigen Sie alle hinzugeführten Kanäle an.

Favorit

Hiermit zeigen Sie alle Favoritenkanäe an.

Durch Drücken der Taste FAV.CH auf der Fernbedienung aufrufen konnen Sie die eingerichteten Favoritenkanä auswahlen.

Programmiert

Hiermit zeigen Sie alle vorgemerkten Programme an.

Wahlen Sie im Fenster Alle Sender, Hinzugefugte Sender oder Favorit einen Kanal. Drucken Sie hierzu die Tasten / und die Taste ENTER. Nun konnen Sie den gewährten Kanal ansehen.
Verwendend der Farbstaten in Verbindung mit der Kanalliste.

• Rot (Sendertype): Schalten Sie zwischen TV, Radio, Daten / And. und Alle um.
• Grun (Zoom): Hiermit vergroßern oder verkleinern Sie die Kanalnummer.
  Gelb (Wahlen): Hiermit wahlen Sie mehrere Kanallisten aus. Sie konnen die Funktionen zum Hinzufugen / Loschen / Hinzufugen zu Favoriten / Loschen aus Favoriten oder Sperren / Freigegeben gleichzeitig verwenden. Markieren Sie die gewünschten Kanäe und drucken Sie die gelbe Taste, um alle markierten Kanäe zugleich einzustellen. Links geben dem Name des gewählten Kanals wird das Symbol √ angezeigt.
• TOOLS (Extras): Hiermit zeigen Sie die Menus Gelöscht (oder Hinzufugen), Zu Favoriten hinzufugen (oder Aus Favoriten loschen), Sperren (oder Freigabe), Timer-Wiedergabe, Sendernamen bearbeiten, Sortieren, Programmplatz bearbeiten, Alle wahlen, Alle abwahlen oder Autom. speichern an. (Der Inhalt des Menus Optionen hangt von der jeweiligen Situation ab.)

Symbole zur Anzeige des Kanalstatus

A: Ein analoger Kanal.
: Ein Kanal, der durch Drucken der gelben Taste gewählt wurde.
- : Ein Kanal, der als Favorit eingestellt ist.
: Ein Programm, das gerade gesendet wird.
: Ein gesperrer Kanal.
- : Ein vorgemerktes Programm

Optionsmenu for Kanallisten (Alle Sender / Hinzugefugte Sender / Favorit)

Drucken Sie die Taste TOOLS, um das Optionsmenu zu öffnen.
Der Inhalt des Optionsmenus hangt vom jeweiligen Kanalstatus ab.

Hinzufugen /Gelöscht

Sie können Kanäle loschen oder hinzufügen, damit nur die gewündten Kanäle angezeigt werden.

Alle gelöschten Kanäle werden im Menu Alle Sender angezeigt.
Wenn der Kanal in grauer Farbe dargestellt wird, wurde er gelöscht.
Das Menu Hinzufugen wird nur für gelösche Kanäle angezeigt.
Sie konnen einen Canal aus dem Menu Hinzugefugte Sender oder Favorit in gleicher Weise loschen.

Zu Favoriten hinzufugen / Aus Favoriten loschen

Sie konnen Kanäle, die Sie hauig sehen, als Favorit festlegen.

Drucken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie konnen zudem einen Kanal zu den Favoriten hinzufugen, indem Sie Extras → Zu Favoriten hinzufugen wahren.

Das Symbol '♥' wird angezeigt, und der Kanal wird als Favorit festgelegt.
Alle Favoritenkanäle werden im Menu Favorit angezeigt.

Timer-Wiedergabe

Wenn Sie ein Programm zum Anschauen vorgemerkt haben, wechselt das Fernsehgerät automatisch zum vorgemerkten Kanal in der Kanalliste, auch wenn Sie gerade einen anderen Kanal anschauen. Um ein Programm vorzumerken, müssen Sie zuerst die Uhrzeit einstehen. (Siehe Seite 19.)

Sie konnen nur gespeicherte Kanäle vormerken.
Sie konnen Kanal, Tag, Monat, Jahr, Stunde und Minute auch direkt uber die Zifferntasten auf der Fernbedienung einstellen.
Das Vormerken eines Programms wird im Menu Programmiert angezeigt.
Digitaler Programmfuhrer und Vormerken von Sendungen

Wenn Sie einen digitalen Kanal gewählt haben und die Taste drucken, wird der Programmfuhrer für diesen Kanal angezeigt. Gehen Sie in der oben beschriebenen Weise vor, wenn Sie ein Programm vormerken möhen.

Sendernamen bearbeiten (nur Analogkanäle)

Sie konnen Kanäle mit Beschriften versehen, sodass die ersten Buchstaben des Namens immer dann angezeigt werden, wenn Sie den Kanal wahlen.

Die Namer der digitalen Sender werden automatisch zugewiesen und konnen nicht geändert werden.

Programplatz bearbeiten (nur Digitalkanäle)

Sie konnen die Kanalnummer auch mit den Zifferntasten der Fernbedienung einstellen.

Sortieren (nur Analogkanäle)

Mit thisem Vorgang konnen Sie die Programmnummern gespeicherter Sender aendern. Das ist möglichereise nach dem automatischen Speichern von Sendern erforderlich.

Sperren / Freigabe

Sie konnen einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist (Ein). (siehe Seite 20)

Der Eingabebildschirm fur die PIN wird geöffnet. Geben Sie nun ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgerats lautet 0000. Sie konnen die PIN ändern, indem Sie im Menu den Befehl PIN ändern wahlen.
Das Symbol ' wird angezeigt, und der Kanal wird gesperrt.

Alle wahlen / Alle abwahlen

• Alle wahlen: Sie können alle Kanäle in der Kanalliste auswahlen.
• Alle abwahlen: Nun konnen Sie die Auswahl aller Kanäle aufheben.
  Allabwahlen konnen Sie nur wahlen, wenn mindestens ein Kanal gewählt ist.

Autom. speichern

Weitere Informationen zum Einstellen der Optionen finden Sie auf Seite 9.
Wenn ein Kanal mit der Funktion Kindersicherung gespeert wurde, wird das Eingabefenster fur die PIN geöffnet.

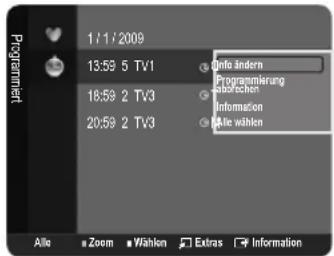

Optionsmenu für Kanallisten (Vorgemerkte)

Mit dieser Menüoption konnen Sie eine Vormerkung anzeigen,ändern oder loschen.

Drucken Sie die Taste TOOLS, um das Optionsmen zu offen.

Infoändern

Wahlen Sie diese Option, um eine Vormerkung zu ändern.

Programmierung abbrechen

Wahlen Sie diese Option, um eine Vormerkung zu stornieren.

Information

Wahlen Sie diese Option, um eine Vormerkung anzuzeigen. (Sie konnen auch die Vormerkinformationen auswahlen).

Alle wahlen

Wahlen Sie alle vorgemerkten Programme.

BILDSTEUERUNG

Konfigurieren des Bildmenüs

Modus

Sie konnen den Bildstandard auswahlen, der für ihre Sehgewohnheiten am besten geeignet ist.

Drucken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie konnen den

Bildmodus durch Auswahr von Extras Bildmodus einstellen.

Dynamisch

Wahlen Sie diese Option für die Anzeige von hochauflosenden Fernsehbildern bei starker Umgebungsbeleuchting aus.

Standard

Wahlen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus.

■ Film

Wahlen Sie diese Option für die optimale Anzeige von Filmen in einem abgedunkelten Zimmer.

Hinter.Licht / Kontrast / Helligkeit / Scharfe / Farbe / Farbon (G/R)

Das Gerat verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:
- Hinter.Licht: Hiermit stellen Sie die Helligkeit der LCD-Hintergrundbeleuchtung ein.
- Kontrast: Hiermit stellen Sie den Kontrast des Bilds ein.
- Helligkeit: Hiermit stellen Sie die Helligkeit des Bilds ein.
Scharfe: Hiermit stellen Sie die Kantenauflösung des Bilds ein.
Farbe: Hiermit stellen Sie die Farbsattigung des Bilds ein.
Farbton (G/R): Hiermit stellen Sie die Farbtemperatur ein.
Wahlen Sie zuerst einen Bildmodus zum Anpassen. Die eingestellten Werte werden auf jeder Bildmodus angewendet.
Wenn Sie Änderungen an HinterLicht, Kontrast, Helligkeit, Scharfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmenu entsprechend eingestellt.
Sie konnen die Funktion Tint(G/R) im Analogmodus von TV, Ext., AV des PAL-Systems nicht verwenden.
Im PC-Modus konnen Sie nur Hinter.Licht, Kontrast und Helligkeit einstellen.
Sie konnen die Einstellungen fur≦des externe Gerat festlegen und speichern, das Sie an einen Einang des Fennsehgerats angeschlossen haben.
Die im Betrieb verbrauchte Energiemenge gehdt deutlich zurück, wenn Sie die Helligkeit des Bildes reduzieren. Damit senken Sie die Betriebskosten.

Erweiterte Einstellungen

Bei den neuen Fernsehgeräten von Samsung können Sie die Bildeinstellungen noch genauer anpassen als mit den früheren Modellen. Informationen Bildeinstellungen im Einzeln finden Sie nachfolgend.

Erweiterte Einstellungen stehen in den Modi Standard oder Film zur Verfugung.
Im PC-Modus konnen von den Erweiterte Einstellungen nur Gamma und Weiabgleich eingestellt werden.

Schwarzton Aus/Dunkel/Dunkler/Dunkelst

Sie konnen den Schwarzwert direkt auf dem Bildschirm auswahlen, um die Bildschirmtiefe anzupassen.

Optimalkontrast Aus / Gering / Mittel / Hoch

Sie konnen den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

Gamma

Sie konnen die Intensität der Primärefarbe (Rot, Grün und Blau) einstellen.

Farbraum

Der Farbraum ist eine Farbmatrix bestehend aus den Farben Rot, Grün und Blau. Wahlen Sie ihren bevorzugten Farbraum, um die Welt in den tatsächlichen Farben zu erfahren.

Nativ: Der native Farbraum möglicht tiefe und lebhafte Farbtone.
- Auto: Mit dem Farbraum "Auto" wird, je nach Programmquelle, der tatsächche Farbst eingestellt.

Weiabgleich

Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.

• R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain: Sie können die Farbtemperatur in den hellen Bereichen durch Verändern der Werte für R, G, B. einstellen. Empfohlen nur für erfahrne Benutzer.
• Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Hautton

Sie konnen im Bild den Farbton Rosa (Fleischfarbe) betonen.
Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.

Kantenglattung Aus/Ein

Sie konnen die Objektbegrenzungen im Bild betonen.

Bildoptionen

Im PC-Modus konnen von den Bildoptionen nur Farbmp. und Groe eingestellt werden.

Farbtemp. Kalt / Normal / Warm1 / Warm2

Sie konnen den für ihre Augen angenehmsten Farbotn auswahlen.

Sie konnen die Einstellungen fur≦des externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.
Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Film eingestellt ist.

Grosse

Sie können ein Bildformat auswahlen, das ihren Sehwgewohnheiten am besten entspricht.

Drucken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie konnen die Grübe durch Auswahl von Extras → Bildformat einstellen.

• Auto Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.
  16:9: Wahlen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen.
• BrexitZoom: These Option vergroßert das Bild auf mehr als 4:3.
• Zoom: Wahlen Sie diese Option aus, um das 16:9-Breitbild (vertical) auf die volle Bildschirmbreite zu vergrößern.
  4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.
• Bildschirmanpassung: Mit dieser Funktion wird dasGPC baid auch bei Versorgung mit HDMI- (720p/1080i) oder Component-Signalen (1080i) vollständig und ohne Beschneidung angezeigt.

Je nach Signalquelle konnen die Bildgroßenoptionen varieren.
Die verfügbar Elemente konnen in Abhängigkeit vom ausgewählten Modus variieren.
Im PC-Modus konnen nur die Modi 16:9 und 4:3 eingestellt werden.
Sie konnen die Einstellungen fur≦des externe Gerat festlegen und speichern, das Sie an einen Einang des Farnsehgerats angeschlossen haben.
Es kann zu vorübergehender Bildkonservierung kommt, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein unbewegten Bild angezeigt haben.
BreitZoom: Wahlen Sie durch Drucken der Taste die Option Position, und drucken Sie dann die Taste ENTER. Mit den Tasten oder können Sie das Bild nach oben oder nach unter verschiedenen. Drucken Sie dann die Taste ENTER
Zoom: Wahlen Sie durch Drucken der Taste die Option Position, und drucken Sie dann die Taste ENTER. Mit der Taste oder können Sie das Bild nach oben oder nach unten verschiben. Drucken Sie dann die Taste ENTER. Wahlen Sie durch Drucken der Taste die Option Grosse, und drucken Sie dann die Taste ENTER. Drucken Sie die Taten oder , um das Bild in vertikaler Richtung zu vergroßern oder zu verkleinern. Drucken Sie dann die Taste ENTER.
Nach Auswahl von Screen Fit im Modus HDMI (1080i) oder Component (1080i): Wahlen Sie durch Drucken der Tasten oder die Option Position. Mit den Tasten , , oder können Sie das Bild verschiben. Reset: Wahlen Sie durch Drucken der Tasten oder die Option Reset, und drucken Sie dann die Taste ENTER. Sie können die Einstellung initialisieren.
Wenn Sie die Funktion Bildschirmanpassung zusammen mit einem 720p HDMI-Signal verwenden, wird wie bei Overscan oben, unter, links und rechts eine Zeile abgeschritten.

Bildschirmmodus 16:9 / Breitbart / Zoom / 4:3

Wenn Sie die Bildgroße bei einem Fernsehgerät im 16:9-Format auf Auto Breit einstellen, konnen Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht angezeigt werden soll. Da jedem europäische Land eine andere Bildgroße verwendet, konnen die Benutzer sie damit einstehen.

16:9: Mit dieser Option stellen Sie das Breitbartfeldformat 16:9 ein.
- BrexitZoom: These Option vergroßert das Bild auf mehr als 4:3.
- Zoom: Hiermit vergroßern Sie das Bild vertical.
4:3: Hiermit stellen Sie das Bildformat auf den Normal-Modus 4:3 ein.
These Funktion ist im Modus Auto Breit verfügbar.
These Funktion ist im Modus PC, Component oder HDMI nicht verfügbar.

Digitale RM Aus / Gering / Mittel / Hoch / Auto

Wenn das vom Fernsehgerat empfangene Sendesignal schwach ist, konnen Sie die digitale Rauschunterrückung aktivieren, um ggf. statische Bilder oder Doppelbildner auf dem Bildschirm zu verringn.

Bei schwachem Signal wahlen Sie diejenige der anderen Optionen, bei der das Beste Bild angezeigt wird.

HDMI-Schwarzp. Normal / Gering

Sie konnen direkt auf dem Bildschirm den Schwarzwert auswahlen, um die Bildschirmtiefe anzupassen.
These Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv.

■ Filmmodus Aus / Auto

Sie konnen das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.
Filmmodus wird bei TV, AV, COMPONENT(480i / 1080i) und HDMI(480i / 1080i). Unterstützung.

Bildzurücksetzen Bildmoduszurücksetzen/Abbrechen

Setzt alle Bildeinstellungen auf die Standardwerte zurück.
Wahlen Sie zuerst einen Bildmodus zum Zurücksetzen. Die Reset-Funktion wird für jeder Bildmodus durchgeführt.
- Bildmodus zurücksetzen: Alle aktuellen Bildwerte werden auf die Standardwerte zurückgesetzt.

Verwenden Ihres Computers als Computerbildschirm (PC)

Konfigurieren ihrer PC-Software (unter Windows XP)

Im Folgenden sind die typischen Anzeigeeinstellungen für einen Windows-Computer aufgeführrt. Die von Ihrm PC angezeigten Fenster entsprechen je nach installerierter Windows-Version und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Dennoch sind die hier nachfolgenden grundlegenden Konfigurationsinformationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Handler.)

1. Klichen Sie im Startmenu von Windows auf die Systemsteuerung.
2. Wenn das Fenster der Systemsteuerung angezeigt wird, klichen Sie auf „Darstellung und Designs". Ein Dialogfeld wird geöffnet.
3. Wenn das Fenster der Systemsteuerung angezeigt wird, klichen Sie auf „Anzeige". Anschließlich wird ein Dialogfeld angezeigt.
4. Klichen Sie nun im Dialogfeld „Anzeige" auf die Registerkarte „Einstellungen". Stellen Sie die Bildschirmauflösung auf folgenden Wert: Optimal - 1360 x 768 Pixel Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthalt, muss als Einstellung 60 oder 60 Hz ausgewählten werden. Andernfalls klichen Sie einfach auf OK, um das Dialogfeld zu schreiben.

Anzeigemodi

Bildschirmposition und -grobe hangen vom Typ des PC-Monitors und seiner Auflösung ab. Bei den in der Tabelle angegebenen Auflösungen handelt es sich um die empfohlenen Auflösungen.

D-Sub- und HDMI/DVI-Eingang

Modus Auflösung		Horizontalfrequenz (KHz)	Vertikalfrequency (Hz)	Pixeltaktfrequency (MHz)	Synchronisationspolarität (H/V)
IBM 640 x 350 31,469 70,086 25,175 +/- 720 x 400 31,469 70,087 28,322 -/+
MAC 640 x 480 35,000 66,667 30,240 -/- 832 x 624 49,726 74,551 57,284 -/-
VESA CVT	720 x 576 35,910 59,950 32,750 -/+ 1280 x 720 44,772 59,855 74,500 -/+ 1280 x 720 56,456 74,777 95,750 -/+
VESA DMT	640 x 480 31,469 59,940 25,175 -/ - 640 x 480 37,500 75,000 31,500 -/ - 640 x 480 37,861 72,809 31,500 -/ - 800 x 600 37,879 60,317 40,000 ++ 800 x 600 46,875 75,000 49,500 ++ 800 x 600 48,077 72,188 50,000 ++ 1024 x 768 48,363 60,004 65,000 -/ - 1024 x 768 56,476 70,069 75,000 -/ - 1024 x 768 60,023 75,029 78,750 ++ 1360 x 768 47,712 60,015 85,500 ++
VESA GTF	1280 x 720 52,500 70,000 89,040 -/+

Eine Verbindung uber HDMI/DVI-Kabel kann nur uber den HDMI (DVI)-Anschluss erfolgen.
Das Zeilensprungverfahren wird nicht Unterstützung.
Das Fernsehgerat Funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.
Separate- und Composite-Modus werden unterszt. SOG wird nicht unterszt.

Fernsehgerat mithilfe des PCs einstellen

Voreinstellung: Drücken Sie die Taste SOURCE (Quelle), um den Modus „PC“einzustellen.

Autom. Einstellung

Die automatische Einstellung erhögt eine automatische Anpassung des PC-Monitors an das eingehende PC-Video signal. Die Werte für „fine“, „coarse“ und „position“ werden automatisch eingestellt.

These Funktion ist im DVI-HDMI-Modus nicht verfügbar.

Drücken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie können die automatische Einstellung durch Auswahr von Extras → Autom. Einstellung durchführten.

PC-Bildschirm

Grob / Fein

Durch das Einstellen der Bildqualität konnen Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildauschen durch die Feinabstimmung allein nicht beheben{lst, stellen Sie zunachst die Frequenz möglichst genau ein (Grob). Führn Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildauschen durch die Grob- und Feinabstimmung des Bildes verringgert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

PC-Position

Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt. Stellen Sie mit den Tasten oder die vertikale Position ein. Stellen Sie mit den Tasten oder die horizontale Position ein.

■ Bild zurücksetzen

Sie können alle Bildeinstellungen auf die werkseitig eingestellen Ausgangswerte zusücksetzen.

Konfigurieren des Tonmenus

Modus Standard / Music / Film / Klare Stimme / Benutzerd.

Sie konnen einen Audiomodus gemäß ihrer personlichen Geschmack einstehen.

Drücken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie können den Tonmodus durch Auswahl von Extras → Tonmodus konfigurieren.

Standard

Auswahlen des normalen Tonmodus aus.

■ Musik

Betont die Musik im Verhältnis zu Stimmen.

■ Film

Ermöglicht optimale Tonwiedergabe für Filme.

■ Klare Stimme

Betont Stimmen im Verhältnis zu anderen Tönen.

Benutzerd.

Abrufen ihrer benutzerdefinierten Toneinstellungen.

Equalizer

Sie konnen den Ton ihrer personlichen Geschmack anpassen.

Modus

Sie können einen Audiomodus gemäß ihrer personlichen Geschmack einstehen.

Balance

Steuert die Balance zwischen dem linken und dem rechten Lautspeicher.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandbreite anpassen)

Zum Einstellen der entsprechenden Bandbreitenfrequenzen.

Reset

Setzt die Equalizereinstellungen auf die Standardwerte zurück.

SRS TruSurround HD Aus / Ein

SRS TEXT (SRS-Text) ist eine patentierte SRS-Technologie, die das Problem mit der Ausgabe von 5.1-Mehrkanalinhalten über zwei Laufsprecher lösst. Mit TruSurround kommt Sie mit jedem Stereo-System mit zwei Laufsprechem, auch den internen Geratelaufsprechem, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

Drucken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie konnen SRS TruSurround HD außerdem durch Auswahl von Extras SRS TS HD anpassen.

Wiedergabesprache (nurdigitale Kanäle)

Sie konnen die Standardsprache fur Audio andern. Zeigt die Sprachinformationen fur den eingehenden Audiostream an. Sie konnen nur Sprachen auswahlen, die auch tatsächlich übertragen werden.

Audioformat MPEG/Dolby Digital (nur digitale Kanäle)

Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommt. Verwenden Sie in diesen Fall die TV-Lautsprecher.

Entspruchend dem Sendesign wird Audioformat angezeigt.

Audio für Sehgeschädigte (nur Digitalkanäle)

Dies ist eine zusätzliche Audiofunktion, mit der für sehbehinderte Personen eine zusätzliche Tonspur wiedergegeben wird. Diese Funktion verarbeitet den Audiostream für die AB (Audio-Beschreibung), sofern diese vom Sender zusammen mit dem Vordergrundton übertragen wird. Der Benutzer kann die Audio-Beschreibung aktivieren oder deaktivieren und die Lautstärke einstellen.

Audio fur Sehgeschädigte Aus / Ein

Hiermit schalten Sie die Funktion für Audiobeschreibungen ein und aus.

Lautstärke

Hiermit stellen Sie die Lautstärke der Audiobeschreibungen ein.

Lautstärke ist aktiv, wenn Audio für Sehgeschädigte aktiviert Ein ist.

Auto. Lautst. Aus / Ein

Aufgrund entsprechender Signalbedingungen untersuchen sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedem Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringgert und bei schwachem Modulationssignal erhöht.

Lautsprecher auswahlen Ext. Lautsprecher / TV-Lautsprecher

Wenn Sie den Ton über separate Lautspecher horen möchten, deaktivieren Sie den intern Veränder.

Die Lautstärketasten und MUTE sind deaktiviert, wenn Lautspeicher auswahlen auf Ext. Lautsprecher geschalteit ist.
Wenn Sie im Menu Laufsprecher auswahlen die Option Ext. Lautsprecher wahlen, werden die Audioeinstellungen eingeschränkt.

Ton zurücksetzen Alle zurücksetzen / Ton-Modus reset / Abbrechen

Sie können alle Audioeinstellungen wieder auf die Werkseinstellungen zusücksetzen.

Tonmodus wahlen

Sie konnen den Tonwiedergabemodus im Menu Extras wahren. Wenn Sie Dual I II einstehen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm abgebildet.

	Audiosystem Dual	1/2 Standard
A2-Stereo	Mono MONO		Automatischer Wechsel
	Stereo STEREO	↔ MONO
	Dual DUAL	1 ↔ DUAL 2 DUAL 1
NICAM-Stereo	Mono MONO		Automatischer Wechsel
	Stereo MONO	STEREO
	Dual	MONO ↔ DUAL 1 DUAL 2	DUAL 1

Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollen den Sie zu mono wechseln.
These Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert.
These Funktion ist nur im TV-Modus verfügbar.

Konfigurieren der Menüinstallungen

Sprache

Sie konnen die Menüsprache festlegen.

Zeit

Uhr

Die Uhr muss eingestellt werden, damit Sie die verschiedene Timerfunktionen des Fernsehgeräts verwenden können.

Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.
Wenn Sie das Netzkabelziehen, müssen Sie die Uhr erneut einstellen.

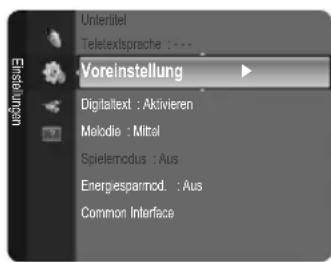

Uhr-Modus

Sie konnen die aktuelle Zeit manuell oder automatisch einstellen.

• Auto: Hiermit stellen Sie die Uhrzeit automatisch anhand der Zeit aus der digitalen Übertragung ein.
• Manuell: Hiermit stellen Sie die aktuelle Zeit auf einen manuell eingestellten Wert ein.

Je nach Sendestation und Signal erfolgt die automatische Zeiteinstellung möglichereise nicht korrekt. In thisem Fall mussen Sie die Zeit manuell einstellen.
Der Antennen- oder Kabelanschluss muss vorhanden sein, um die Zeit automatisch einzustellen.

- Zeit einstellen

Sie konnen die aktuelle Zeit manuell einstellen.
Konfigurieren Sie diese Option, nach dem Sie Uhr-Modus auf Manuell eingestellt haben.
Sie konnen Tag, Monat, Jahr, Stunde und Minute auch direkt uber die Zifferntasten auf der Fernbedienung einstellen.

Sleep-Timer Aus/30 min /60 min/90 min/120min/150min/180min

Der Sleep-Timer schaltet das Fernsehgerat automatisch nach einer eingestellen Zeit (30, 60, 90, 120, 150, 180 Minuten) aus.

"Wenn die eingestellte Zeit abgelaufen ist, schaltet das Fernsehgerat automatisch in den Standby-Modus."
Um die Sleep-Timer-Funktion abzubrechen, wahlen Sie Aus.
Drucken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie konnen den Sleep-Timer durch Auswahl von Extras Sleep-Timer einstellen.

Timer 1 / Timer 2 / Timer 3

Sie konnen drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung damit, dass Sie die Uhr gestellt haben.

• Anschaltzeit: Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Nachdem Sie die gewürschten Einstellungen vorgenommen haben, aktivieren Sie den Timer, mit Aktivieren.)
• Ausschaltzeit: Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Nachdem Sie die gewünschten Einstellungen vorgenommen haben, aktivieren Sie den Timer, mit Aktivieren.)
• Lautstärke: Stellen Sie die gewünschte Einschaltlautstärke ein.
  TV-Empfang: Wahlen Sie Terrestrisch oder Kabel.
• Sender: Wahlen Sie den gewünschten Kanal.
  Wiederholmodus: Wahlen Sie Einmal, Täglich, Mo~Fr, Mo~Sa, Sa~So oder Manuell.

Wenn Manuell gewählt ist, drucken Sie die Taste , um den gewünschten Wochentag einzustellen. Drucken Sie die Taste ENTER, wenn der gewünschte Tag markiert ist, und das Symbol wird angezeigt.

Sie konne die Stunden, Minuten und den Kanal auch uber die Zifferntasten auf der Fernbedienung einstellen.

Autom. Ausschalten

Wenn Sie den Timer aktivieren, schaltet sich das Fernsehgerät drei Stunden nach dem Einsatzen durch den Timer ab, wenn in dieser Zeit keine Funktionen verwendet wurden diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist, und sie verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschelt ist.

Spielemodus Aus / Ein

Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswahlen des Spielemenü ein realitätsnaheres Spielerlebnis bereits.

Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein andes externes Gerät anschlieben mochten, beenden Sieden Spielemodus über das Einstellungsmenu. Wenn Sie im Spielemodus das TV-MENU anzeigen, zittert das Bild leicht.
Spielemodus ist im normalen TV- und PC-Modus nicht verfügbar.
Wenn der Spielemodus aktiviert ist:

• Der Bildmodus wird automatisch auf Standard eingestellt und kann vom Benutzer nicht geändert werden.
• Der Bildmodus wird automatisch auf Benutzerd. eingestellt und kann vom Benutzer nicht geändert werden. Passen Sie den Ton unter Verwendung des Equalizers an.

Kindersicherung Aus/Ein

Mit dieser Funktion konnen Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgerats lautet 0000. Sie konnen die PIN ändern, indem Sie im Menu den Befehl PIN ändern wahlen.
Sie konnen einige der Kanäle in der Kanalliste sperren. (Informationen hierzu finden Sie auf Seite 12.)
Kindersicherung ist nur im TV-Modus verfügbar.

PINändern

Sie konnen ihre zum Einrichten des Fernsehgerats benötigte personliche Kennnummerändern.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000.
Wenn Sie den PIN-Code vergessen haben, drucken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf 0-0-0-0 zurückzusetzen: POWER (Aus), MUTE, 8, 2, 4, POWER (Ei).

Sicherungsstufe

Mit dieser Funktion konnen Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen. Hierzu verwenden Sie eine benutzerdefinierte vierstellige PIN.

Die fur die Altersbeschränkung verfugbaren Elemente konnen in Abhängigkeit vom jeweiligen Land varieren.
Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun ihre vierstellige PIN ein.
Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000. Sie konnen die PIN ändern, indem Sie im Menu den Befehl PIN ändern wahlen.
Nach dem die Altersbeschränkungen eingestellt sind, wird das Symbol angezeigt.
Alle zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen aufzuheben.

Keine zul.: Drucken Sie diese Taste, um alle Altersbeschränkungen zu aktivieren.

Untertitel

Sie konnen Untertitel aktivieren und deaktivieren. Mit thisem Menu legen Sie den Untertitelmodus fest. Die Menüoption Normal ist die Grundeinstellung fur Untertitel, und die Option Schwerhörig ist für hörgeschädigte Personen bestimmt.

• Untertitel Aus/Ein: Hiermit konnen Sie Untertitel aktivieren oder deaktivieren.
  Modus Normal / Schwerhorig: Hiermit konnen Sie den Untertitelmodus festlegen.
• Untertitelsprache: Hiermit konnen Sie die Untertitelsprache festlegen.
  Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhorig nicht understandszt, wird selbst im Modus Schwerhorig automatisch Normal aktiviert.
  English is der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.
  Sie konnen diese Optionen auswahlen, indem Sie einfach die Taste SUBT auf der Fernbedienung drucken.

Teletextsprache

Sie können die Videotextsprache durch Auswahlen des Sprachtypes einstellen.
English ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

Voreinstellung

Primäre Audiosprache / Sekundäre Audiosprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Videotextsprache / Sekundäre Videotextsprache

Mit dieser Funktion konnen Sie eine der verfügbaren Sprachen wahren. Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Canal auswählt.

Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Videotextsprache im Menu "Sprache" automatisch in die gewünschte Sprache geändert.

Mit den Untermenü für die Untertitelsprache, Audiosprache und Videotextsprache im Menu "Sprache" zeigen Sie eine Liste der vom aktuellen Kanal entsprechenden Sprachen an, und die aktuelle Auswahl wird hervorgoben. Wenn Sie die Spracheinstellungändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und Teletext-Sprache im Menu „Voreinstellung".

Digitaltext Deaktivieren / Aktivieren (nur Großbritannien)

Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert.

Ein internationaler Standard für Datenkompressionssysteme für Multimedia- und Hypermedia-Anwendungen. Dies ist ein höheres Niveau als das MPEG-System, das solche Datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadaten umfasst. MHEG ist eine Technologie für Laufzeitinteraktion mit dem Benutzer, und sie wird auf verschiedene Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele.

Melodie Aus / Gering / Mittel / Hoch

Es kann eine Melodie abgeschweit werden, wenn der Bildschirm an- oder ausgeschaltet wird.

Die Melodie wird nicht abgespielt.

• Das Fermsehgerat gibt keinen Ton aus, weil die MUTE-Taste gedrückt wurde.
• Das Fernsehgerat gibt keinen Ton aus, weil die Lautstärketaste (-) gedrückt wurde.
• Das Fernsehgerat wurde mit dem Sleep-Timer ausgeschaltet.

Energiesparmod. Aus / Gering / Mittel / Hoch / Auto

Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgerats ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie Energiesparmod. auf Hoch ein, um sowohl die Augenermudung als auch den Stromverbrauch zu senken.

Drücken Sie die Taste TOOLS, um das Menu Extras anzuzeigen. Sie können zudem die Energiesparoption durch Auswahl von Extras Energiesparmod. anpassen.

Common Interface

CI-Menu

Hiermit kann der Benutzer seine Auswahr in dem vom CAM-Modul bereitgestelltten Menu treffen. Wahlen Sie das CI-Menü ausgehend vom Menu "PC Card".

Anwendungsinformationen

Die folgenden Erklarungen gelten für den Fall, dass ein CAM-Modul in den Cl-Schlitz gesteckt ist und angezeigt wird.

In den Anwendungsinformationen wird die CI-Karte beschreiben. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgeränt angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei ihrem nachsten Handler oder durch Telefonische Bestellung erwerben.
2. Schiebern Sie die Cl-Karte in Richtung des Pfeils in das CAM-Modul hinein, bis sie fest sitzt.
3. Schieber Ben Sie das CAM-Modul mit installerierter Cl-Karte in den Cl-Steckplatz (Common Interface) hinein. (Schieben Sie das CAM-Modul parallel zum Steckplatz gefuhrt bis zum Anschlag in Pfeilrichtung.)
4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.
   Zugangsmodule werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich ihren offiziellen Samsung-Handler.

EINGANG/UNTERSTÜTZUNG

Konfigurieren des Signalquellenmenüs

Quellen

Hiermit wahren Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- bzw. Blu-ray-Player oder an einen Satellitenreceiver (Set-Top Box) angeschlossen ist. Stellen Sie die gewünschte Signalquelle ein.

Sie konnen nur solche externen Geräte wahlen, die an das Fernsehgerät angeschlüssen sind. Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben und am Anfang dargestellt. Nicht angeschlossene Signalquellen werden am Ende der Listedargestellt.
TOOLS (Extras): Anzeigen der Menus Name bearb. und Information.
Drucken Sie die Taste SOURCE auf der Fernbedienung, um eine externe Signalquelle anzuzeigen. Stellen Sie mit der TV-Taste den TV-Modus ein.

Name bearb.

Vergeben Sie Name nur die an die Eingangsbuchsen angeschlossenen Gerate, um die Auswahl der Signalquelle zu vereinfachen.

VCR/DVD/Kabel-STB/Sat-STB/PVRSTB/AV-Receiver/Spiel/Camcorder/PC/DVI PC/DVI/TV/IPTV/Blu-ray/HD DVD/DMA

Eigendiagnose

■Bildtest

Bei schlechter Bildqualität führen Sie einen Bildtest durch. Prufen Sie das bunte Testbild auf dem Bildschirm um festzustellen, ob das Problem weiterhin besteht.

• Ja: Wenn das Testbild nicht angezeigt wird oder wenn es verraucht ist, wahren Sie Ja. Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie beim Callicenter von Samsung.
• Nein: Wenn das Testbild fehlerlos angezeigt wird, wahlen Sie Nein. Möglicherweise liegt ein Problem mit ihrer Haustechnik vor.itte überprüfen Sie samsliche Anschlasse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach.

Audiotest

Bei schlechter Tonqualität führen Sie einen Audiotest durch. Sie können die Tonqualität kontrollieren, indem Sie über den Fernseher ein im Gerät gespeicherte Melodie abspielen. Die Meldung "Besteht das Problem für diesen Audiotest weiterhin?" wird angezeigt.

Wenn die Fernsehlautsprecher keinen Ton ausgegeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswahlen im Audiomenü auf TV-Lautsprecher eingestellt ist.
Die Melodie ist im Test auch dann zu horen, wenn Lautsprecher auswahlen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschalteit wurde.
Ja: Wenn Sie den Ton beim Test nur durch einen Lautsprecher oder gar nicht horen, wahlen Sie Ja. Mochlicherweise liegt ein Problem mit dem Fernsehgerat vor. Hilfe erhalten Sie beim Callcenter von Samsung.
- Nein: Wenn Sie den Ton über die Lautspeicher horen konnen, wahlen Sie Nein. Möglicherweise liegt ein Problem mit ihrer Haustechnik vor.itte überprüfen Sie samlliche Anschlasse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch fur das externe Gerät nach.

Signalinformation (nur Digitalkanäe)

Im Gegensatz zu analogen Kanalen, deren Empfangsqualität von "verregnet" bis ungestört variieren kann, zeichnen sich digitale Kanäle (HDTV) dadurch aus, dass sie entweder perfekte Empfangsqualität bieten oder gar keinen Empfang ermöglich. Deshalb können Sie anders als bei Analogkanalen keine Feinabstimmung vornehmen. Sie können aber ihre Antenne so einstellen, dass der Empfang der verfügbaren Digitalkanäle besser wird.

Wenn die Signalstärkeanzeige ein schwaches Signal aneigt, verändern Sie die Position Ihre Antenne so, dass die Signalstarke zunimmt. Machen Sie dies solange, bis Sie die optionale Ausrichtung mit dem starksten Signal gefunden haben.

Software-Update

Damit Ihr Produkt stets mit den neusten Funktionen des Digitalfernsehens ausgerüstet ist, werden zusammen mit dem normalen TV-Signal regelmäßig Softwareaktualisierungen übertragen. Das Gerät erkennt diese Signale automatisch und zeit einen Hinweis auf die Softwareaktualisierung an. Sie haben die Wahl, ob die Aktualisierung installiert werden soll.

PER USB

Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade in das Fernsehgerät ein. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu unterbrenchen und das USB-Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, sobald das Firmwareupgrade abgeschlossen ist. Kontrollieren Sie die Firmwareversion, wenn das Update abgeschlossen ist. Nachdom die Software aktivierung

wurde, sind die Video- und Audioeinstellungen wieder auf die werkseitigen Standardwerte zurückgesetzt.

Wir empfehlen, diese Werte aufzuschreiben, damit Sie sie nach dem Upgrade einfach wieder einstellen konnen.

PER Channel

Aktualisierung der Software über das Sendesignal.

Update im Standby

Um die Softwareaktualisierung mit eingeschalteten Hauptnetz fortzusetzen, wahlen Sie mit den Tasten oder Ein aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführrt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der LCD-Bildschirm nicht beleuchte sein. Diese Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

Alternative Software

So zeigen Sie die Informationen zur Softwareversion an.

HD-Anschlussplan

In thisem Menu wird die Verbindungsmethode fur optimale HDTV-Qualität vorgeschlagen.

Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

Samsung kontaktieren

Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten.

Sie finden hier Informationen zum Callcenter, zum Gerat und zum Herunterladen der Softwaredateien.

Videotextfunktion

Die meisten Fernsehsender bieten uber Videotext Informationen an. Auf der Videotext-Indexeite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus konnen Sie uber die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen.

Fur die korrekte Anzeige von Videotextinformationen mus der Senderempfang einwandfrei sein. Andernfalls konnen Informationen unvollständig sein oder eine Seite nicht angezeigt werden.

Sie konnen die Videotextseiten durch Drucken der Zifferntasten auf der Fernbedienung wechseln.

1 (Modus)

Drucken Sie diese Taste, um den Videotextmodus auszuwahlen (LISTE/FLOF) Wenn Sie diese Taste im Modus LIST (Liste) drucken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus konnen Sie mit der Taste (speichern) Videotextseiten in einer List Speichern.

2 (speichern)

Drucken Sie diese Taste, um Videotextseiten zu speichem.

3 (groBe)

Drucken Sie diese Taste, um Videotext in doppelt so groBen Buchstaben in der oberen Halfte des Bildschirms anzuzeigen. Drucken Sie die Taste erneut, um den Text in der unteren Halfte des Bildschirms anzuzeigen. Zum Ausblenden des Videotextes drucken Sie die Tastes erneut.

4 (anzeigen)

Drucken Sie diese Taste, um verborgen Text anzuzeigen (z. B. Antwerten bei Quizzesendungen). Drucken Sie die Taste erneut, um den Videotext auszublenden.

5 Farbstaten (rot/grün/gelb/blau)

Wenn der Sender das FASTEXT-System verwendet, sind die verschiedene Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbstaten auf der Fernbedienung angewählt werden. Drücken Sie die Farbstaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählten werden konnen. Drucken Sie die entsprechende Farbstaste, um die vorherige oder{nachste Seite anzuzeigen.

6 (teletext on/mix)

Drucken Sie diese Taste, um den Videotextmodus zu aktivieren, nach dem Sie einen Sender ausgewählten haben, der Videotext anbietet. Drucken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.

7 (ende)

Videotextanzeige beenden.

3 (unerseite)

Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen.

9 (weiterblättern)

Drucken Sie diese Taste, um die nachste Videotextseite anzuzeigen.

10 (zurückblättern)

Drucken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.

13 (hold)

Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpf ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.

12 E (index)

Drucken Sie diese Taste, um die Videotext-Indexseite (Inhaltsverzeichnis) anzuzeigen.

13 (ex) (abbrechen)

Drucken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.

Die Videotextseiten sind in sechs Kategorien unterteilt:

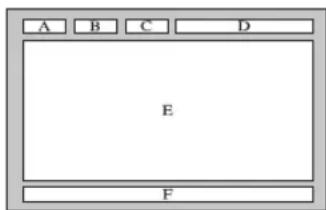

Sportergebnisse Inhalt

A Gewählte Seitennummer

B Senderkennung

C Aktuelle Seitenzahl oder Suchhinweise

D Datum und Uhrzeit

E Text

F Statusinformation

FASTEXT-Informationen

Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteil, die wie folgt aufgerufen werden konnen:

Eingabe der Seitennummer
Auswahl eines Titels in einer Liste
Auswahlerinerfarbigen Überschrift(FASTEXT-System)

Das Fernsehgerat unterszt Videotext Version 2.5. Damit konnen zuscht Graphik oder Text angezeigt werden.
Je nach Übertragungsmodus konnen bei der Anzeige von Videotext am linken und rechten Rand Leerbereiche vorkommen.
In thisem Fall wird keine zusätzliche Graphik oder Text übertragen.
Altere Fernsehgeräte, die Version 2.5 nicht Unterstützung, konnen zusätzliche Graphiken oder Texte unabhängig vom Modus der Videotextübertragung nicht anzeigen.
Drucken Sie die Taste TV, um Videotext zu beenden.
Teletext 16:9, Bild im Format 16:9

Standfuß einstellen (nur 19-Zoll Modell)

1

2

1. Legen Sie die Vorderseite des Fernsehgeräts auf ein weiches Tuch oder eine Unterlage auf einem Tisch, wie in Abbildung ① dargestellt.
   Richten Sie die Unterseite des Fernsehgerats an der Tischkante aus.
2. Drucken Sie mittig auf die Rückseite des Fernsehgeräts. Stellen Sie den Fuß wie in Abbildung 2 dargestellt ein, und drucken Sie damit den Knopf auf der Rückseite des Fußes.
3. Stellen Sie das Fernsehgerät sichere auf dem Tisch.

Neigungswinkel des Fernsehgerats einstellen (nur 19-Zoll Modell)

1 Schwenkwinkel des
Fernsehers bei Verwendung des Standfußes.

2 Schwenkwinkel bei Wechsel
von Standfu zu Wandhalterung (1 3,3 1)

3 Schwenkwinkel des LCD
Fernsehers bei Verwendung der Wandhalterung

Drucken Sie beim Einstellen des Fußes den Knopf auf der Rückseite des Standfußes.

1. In Abbildung ① wird der Einstellwinkel (-2 bis 14 Grad) bei Verwendung des LCD-Monitors mit Standfuß darestellt. Bei zu starker Neigung kann das LCD-Fernsehgerät kippen, was zu Schäden am Gerät führen kann.
2. In Abbildung 2 wird der Einstellwinkel (14 bis 80 Grad) beim Umstellung des LCD-Fernsehgeräts von Standfu auf Wandhalterung darestellt.
3. In Abbildung ③ wird der Einstellwinkel (0 bis 10 Grad) bei Wandmontage des LCD-Fernsehgeräts dargestellt.
   Beim Andern des Winkels von Position 1 zu Position 2 bzw. Position 3 zu Position 2 ist ein deutliches Klicken zu vernehmen.

0

2
Montagevorrichtung (Separat erhältlich)

1. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf ein weiches Tuch auf einem Tisch.
2. Stellen Sie den Fuß ein, indem Sie den Knopf auf der Rückseite des Fußes drücken.
3. Richten Sie die Halterungsplatte des Befestigungssystems (nicht mitgeliefert) an den Bohrungen auf der Unterseite des Fußes aus und befestigen Sie die Platte mit Hilfe der vier Schrauben, die zusammen mit dem Standfuß (egal ob Hebelsystem, Wandaufhängung oder andere System (nichtim Lieferumfang)) zur Verfugung gestellt werden.

Verwendend der Zierverschlüsse (nur 19-Zoll Modell)

1. Wenn Sie das Fernsehgerät an der Wand anbringen und keinen Fuß verwenden, können Sie die Bohrungen wie in Abbildung gezeigt mit Zierverschlüssen verdecken.

2. Befestigen Sie die Zierverschlüsse nach dem Einsatz wie in Abbildung 2 dargestellt mit 4 Schrauben.

3. Verbinden Sie ihren LCD-Fernseher mit dem Standfuß.

Der Plasmafernseher sollte von mindestens zwei Personen getragen werden.
Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseite des Standfußes.
Damit sichergestellt ist, dass das Fernsehgerät auf richtiger Höhe mit dem Standfuß verbunden wird, * dürfen Sieaben links und rechts nicht zu stark auf den Fernseher drücken.

1. Ziehen Sie zuerst die beiden Schrauben an Position 1 und dann die beiden Schrauben an Position 2.

Stellen Sie das Gerät aufrecht hin undziehen Sie die Schrauben fest. Wenn Sie die Schrauben festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist.
Der Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 93 cm und mehr bereits installiert.

Anbringen der Wandhalterung

Mit der separat erhältlichen Wandhalterung konnen Sie das Fernsehgerät an einer Wand befestigen.

Detaillerte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker halten.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerat. Sie konnten bereits einen Stromschlag erhalten und sich verletzen.

Entfernen Sie den Sockel, und decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben.

Kensington-Schloss als Diebstahlsicherung

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung enthalten Sieitte der Bedienungsanleitung des Kensington-Schlosses. Das Schloss muss separat erworben werden. Die Position des Kensington-Schlosses ist modellabhängig.

1. "Führer Sie das Schloss in den Kensington-Einschub am LCD-Fernseher ein ( 1), und drehen Sie es in die Verriegelungsposition (2).
2. Schlieben Sie das Kabel für das Kensington-Schloss an (3).
3. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren feststehenden Objekt.

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daranziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sichere, dass sich keine Kinder an das Gerät hangen oder es aus dem Gleichgewicht bringen. Anderenfalls konnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefugten Sicherheitschinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installmenten. Gehen Sie hierzu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkipipt:

1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

Je nach Ausführung der Wand benöttigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel.
Da die bereitsigen Halterungen, Schrauben und das Band nicht zum Lieferumfang gehoren, müssen Sie diese Teile gesondert erwerben.

1. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgeber.

Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät gefelwert.
Kaufen Sie in thisem Fall Schrauben entsprechend den folgenden Angaben.
Daten der Schrauben

• Für LCD-Fernsehgeräte von 17 - 29 Zoll: M4 X 15 / Für LCD-Fernsehgeräte von 32 - 40 Zoll: M6 X 15

1. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerat mit einem festen Band miteinander undziehen Sie das Band dann fest.

Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.
Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerat sind.
Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

1. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prufen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst

Kein Ton oder Bild Stellen Sie sichere, dass das Netzkabel an eine Steckdose angeschlossen ist.
	Stellen Sie sichere, dass Sie auf der Fernbedienung die Taste gedrück haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüfen Sie die Lautstärke.
Normales Bild, aber kein Ton Überprüfen sie die Lautstärke.
	Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrück wurde. Überprüfen Sie die Einstellungen für Laufsprecher auswahlen.
Der Bildschirm ist schwarz und die Betriebsanzeige blinking kontinuierlich.	Überprüfen Sie Stromversorgung und Signalkabel与其 Computers. Das Fernsehgerät befindet sich im Energiesparmodus. Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.
Kein Bild oder nur schwwarzweites Bild Änderen Sie die Farbeinstellungen.
	Stellen Sie sichere, dass die korrekte Fernsehnorm ausgewählt ist.
Ton- und Bildstörungen	"Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf." Schließen Sie das Fernsehgerät an eine andere Steckdose an.
Verzerrtes oder verschneites Bild, verzerrter Ton	Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursicht.
Fernbedienung Funktioniert nicht richtig Tauschen Sie die Batterien der Fernbedienung aus.
	Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender). Überprüfen Sie die Batteriekontakte.
Es wird eine Meldung angezeigt, dass das Signalkabel überprüft werden soll.	Stellen Sie sichere, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist. Vergewissem Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet ist.
Im PC-Modus wird eine Meldung angezeigt, dass dieser Modus nicht unterstützt wird.	Ermitteln Sie die maximale Auflösung und Bildwiederholfrequency der Videokarte. Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den Anzigemodi.
Das beschädigte Bild wird in der Ecke des Bildschirms angezeigt.	Wenn für manche externe Geräte Bildschirmanpassung gewählt ist, erscheidin in der Ecke des Bildschirms ein beschädigtes Bild. Dieses Symptom ist auf das externe Geräut und nicht auf das Fernsehgerät zurückzuführen.
Es wird eine Meldung angezeigt, dass alle Einstellungen auf die Standardwerte zurückgesetzt werden.	Diese erscheidin, wenn Sie die EXIT-Taste gedrück halten. Die Geräteeinstellungen werden auf die Werkseinstellungen zurückgesetzt.
Sie erkennen möglichere neue Partikel, wenn Sie den Rahmen um den Fernsehbildschirm herum bereits betrachten.	Dies ist Teil des Produktdesigns und kein Defekt.

Das TFT-LCD-Panel enthalt Untperpixel (3 133 440), wofr eine ausgefeite Fertigungstechnologie erforderlich ist. Allerdings konnen ein paar zu helle oder zu dunkle Pixel auf der Bildflache zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Gerateleistung.

Technische Daten

Modellname LE19B450, LE19B451, LE19B541 LE22B450, LE22B451, LE22B541
Bildschirmgroße(Diagonal) 19 Zoll 22 Zoll
PC-Auflösung(Optimal) 1360	x 768 bei 60Hz 1360 x 768 bei 60Hz
Ton(Ausgang) 2 x 3 W 2 x 3 W
Abmessungen (BxTxD)GehäuseMit Fuß	477 x 65 x 327477 x 180 x 362	558 x 75 x 384558 x 216 x 426
GewichtMit Fuß	5 kg	7 kg
UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)LagerungsttemperaturLufffeuchtigkeit (Lagerung)	10°C bis 40°C (50°F bis 104°F)10% bis 80%, nicht kondensierend-20°C bis 45°C (-4°F bis 113°F)5% bis 95%, nicht kondensierend
Drehbarer FußLinks und rechts	0°

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Diesistein digitalesGeratderKlasseB

Die technischen Daten zur benöttigen Netzspannung finden Sie auf dem Etikett am Produkt.

These Seite wurdene absichtlich leer gelassen.

Opmerking digitale tv (DVB-T)

AANBEVELINGEN VOOR GEBRUIK

Sorteren (alleen analoge kanalen)

Hiermee reset u alle fabrieksinstellungen.
