MANUALE UTENTE Esiena iF360BT EDIFIER

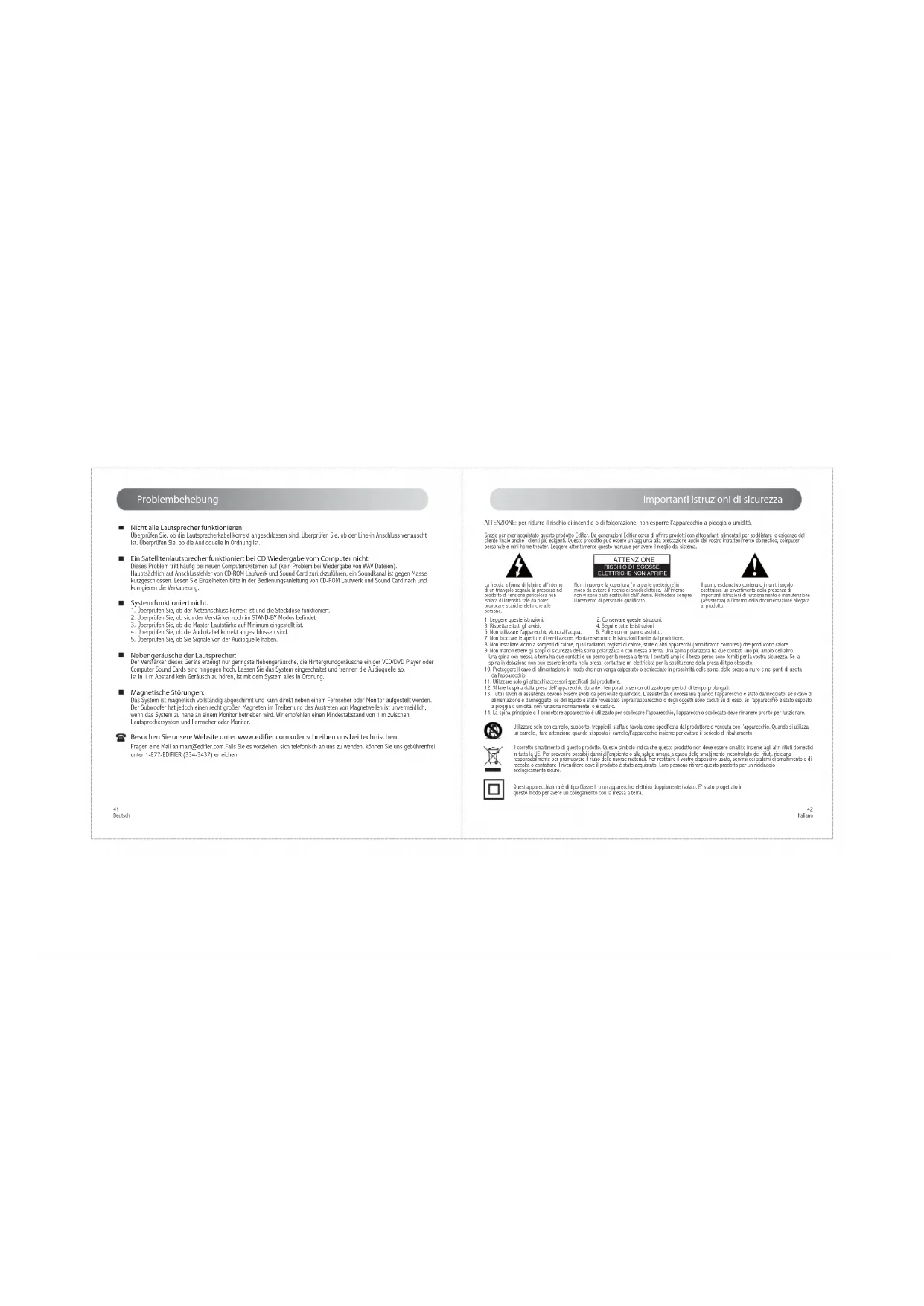

Italiano Problembehebung Importanti istruzioni di sicurezza Grazie per aver acquistato questo prodotto Edifier. Da generazioni Edifier cerca di offrire prodotti con altoparlanti alimentati per soddisfare le esigenze del cliente finale anche i clienti più esigenti. Questo prodotto può essere un'aggiunta alla prestazione audio del vostro intrattenimento domestico, computer personale e mini home theater. Leggere attentamente questo manuale per avere il meglio dal sistema. La freccia a forma di fulmine all’interno di un triangolo segnala la presenza nel prodotto di tensione pericolosa non isolata di intensità tale da poter provocare scariche elettriche alle persone.Non rimuovere la copertura (o la parte posteriore)in modo da evitare il rischio di shock elettrico. All'interno non vi sono parti sostituibili dall'utente. Richiedete semprel'intervento di personale qualificato.Il punto esclamativo contenuto in un triangolo costituisce un avvertimento della presenza di importanti istruzioni di funzionamento e manutenzione (assistenza) all’interno della documentazione allegata al prodotto. ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenire possibili danni all’ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio ecologicamente sicuro. Quest’apparecchiatura è di tipo Classe II o un apparecchio elettrico doppiamente isolato. E’ stato progettato in questo modo per avere un collegamento con la messa a terra. ATTENZIONE: per ridurre il rischio di incendio o di folgorazione, non esporre l’apparecchio a pioggia o umidità.

1. Leggere queste istruzioni. 2. Conservare queste istruzioni.

3. Rispettare tutti gli avvisi. 4. Seguire tutte le istruzioni.

5. Non utilizzare l’apparecchio vicino all’acqua. 6. Pulire con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Montare secondo le istruzioni fornite dal produttore.

8. Non installare vicino a sorgenti di calore, quali radiatori, registri di calore, stufe o altri apparecchi (amplificatori compresi) che producono calore. 9. Non manomettere gli scopi di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due contatti uno più ampio dell’altro. Una spina con messa a terra ha due contatti e un perno per la messa a terra. I contatti ampi o il terzo perno sono forniti per la vostra sicurezza. Se la spina in dotazione non può essere inserita nella presa, contattare un elettricista per la sostituzione della presa di tipo obsoleto. 10. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato in prossimità delle spine, delle prese a muro e nei punti di uscita dall’apparecchio.

11. Utilizzare solo gli attacchi/accessori specificati dal produttore.

1. Pulsante: brano precedente (Modalità Bluetooth, iPod, USB, scheda SD).Canale in bassa frequenza(modalità FM)

Tenere premuto per: canale precedente preimpostato con la ricerca automatica FM.

2. Toccare per: Regolazione Bass, Treble, Impostazione Orario, Sveglia, Sleep time (regolare utilizzando

contemporaneamente la manopola del volume sensibile al tocco)

3. Toccare una volta per la funzione mute. Toccare di

nuovo per riprendere la riproduzione audio.

5. Griglie dei diffusori

6. Dock per iPod / iPhone

7. Toccare per: Brano successivo (modalità Bluetooth, iPod,

USB, scheda SD);Canale in alta frequenza (modalità FM) Nota: debbono essere prima impostati i canali FM

8. Con i vari ingressi, toccare per:

Ingresso FM: iniziare la ricerca automatica FM Ingresso iPod/iPhone: fermare il lettore iPod Ingresso scheda SD: fermare la musica in riproduzione dalla scheda SD card (il display mostra il brano in riproduzione e la capacità della scheda) Ingresso USB: fermare la musica USB (il display mostra il brano in riproduzione e la capacità della scheda)

9. Toccare per selezionare la modalità di ingresso: Bluetooth – iPod/iPhone - FM - USB - SD - AUX

10. Play / Pausa (non disponibile in modalità FM / AUX)

Premere per attivare il sistema. Il sistema passa automaticamente alla sorgente d'ingresso o sorgente audio più recente. Tenendolo premuto: il sistema passa in modalità standby.

11. Manopola per il controllo del volume sensibile al tocco

(senso orario: aumento del volume; senso antiorario: diminuzione del volume)

12. Coperchio del dock iPod/iPhone 13. Griglie di ventilazione

18. Attacco del cavo di alimentazione

19. Interruttore generale

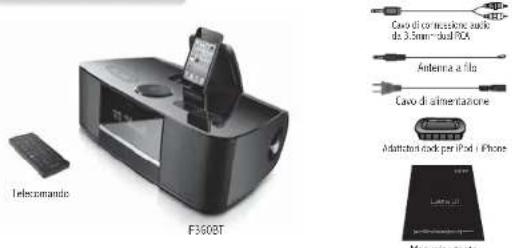

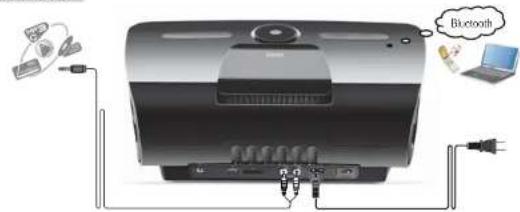

Contenuto della confezione & Connettività Illustrazione delle funzioni iF360BT Cavo di alimentazione Adattatori dock per iPod / iPhone Antenna a filo Cavo di connessione audio da 3.5mm~dual RCA Telecomando Contenuto della confezione Connettività Manuale utente Bluetooth Esiena BTiF360BT-Mome Music Centre User manual | Manuel d’utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell’utente | Manual do utilizador | Instrukcja obsługi45 Italiano

Italiano Il telecomando funziona a una distanza di 7 metri (23 ft) dall'iF360BT.Puntare sempre il telecomando verso il fronte dei diffusori. Comandi ALARM TIME RPT. SHFL. ESC 0~9 Ingresso

iPod Bluetooth Brano precedente/successivo; USB / SD MENU Funzione Mute Riprodurre il brano selezionato. Cartella precedente/successiva. Sintonizzarsi manualmente su una frequenza più alta o più bassa con incrementi di 0,1MHz alla volta. Navigare e scorrere in alto o in basso i menu dell'iPod o dell'iPhone. Premere due volte per selezionare la propria regione. Brano precedente / successivo; Tenendolo premuto: cartella precedente/successiva Brano precedente/successivo; Tenendolo premuto: riavvolgimento o avanzamento veloce del brano corrente Selezionare/Riprodurre Volume +/- (0~50); Treble +/- (-8~+8); Bass +/- (-8~+8) Selezionare la modalità di ripetizione dei brani: ripetizione di tutti i brani, ripetizione dei brani in una cartella Commutare tra “all repeat” e Shuffle Impostare le funzioni Orario / Sveglia/ Sleep; Tenendolo premuto si cambia l'orario tra il formato a 12oree quello a 24 ore Play / Pausa (non disponibile in modalità FM / AUX); Tenendolo premuto si commuta il sistema tra standby e acceso. Selezionare il rispettivo ingresso audio: FM-SD-USB-AUX-iPod-Bluetooth Visualizzare il titolo, il nome dell'artista e il titolo dell'album.Navigare nei menu e nella Playlist dell'iPod/iPhone; Artisti; Brani; Video e altro. Canale preimpostato precedente/successivo; Tenendolo premuto: ricerca di una frequenza radio più alta o più bassa Acceso / Standby Tornare al normale funzionamento del sistema/uscire dal menu e dalle impostazioni; disabilitare la sveglia. Premere per Premere per selezionare la stazione preimpostata. Tenere premuto un tasto numerico‘0-9’ per circa 2 secondi per assegnare la stazione selezionata a quel numero. FM-SD-USB-AUX-iPod-

1. Premere due volte “MENU”, “Region Selection” appare sullo schermo.

2. Premere “SELECT” per selezionare la regione desiderata (Cina, Giappone, Stati Uniti, Australia,

Wide Range ed Europa).

3. Premere menu per uscire

Gruppo FM Normale interfaccia FM Potenza del segnale Impostazione Frequenza Accensione Comandi FM Selezione regione FM Ricerca e memorizzazione Automatica / Manuale delle preimpostazioni

1. Collegare il cavo di alimentazione al diffusore, poi alla presa. Il sistema è alimentato.

2. Premere il tasto del telecomando (o tenere premuto il tasto nella parte superiore del diffusore) per passare da standby ad acceso.

3. Premere “INPUT” per selezionare la sorgente per la riproduzione.

Memorizzazione automatica:

1. Premere una volta “MENU”, “Start Auto Seek” appare sullo schermo.

2. Premere il tasto “SELECT” per abilitareil sistema a iniziare la ricerca automatica e a memorizzare la stazione radio.

3. Premere per selezionare la stazione preimpostata precedente o successiva, tnerlo premuto per cercare una frequenza radio più alta o più bassa. Memorizzazione manuale: Esistono tre gruppi di stazioni FM: FM1, FM2 e FM3. Ogni gruppo può memorizzare 9 canali preimpostati e può essere programmato manualmente per memorizzare 9 stazioni FM preferite da vari utenti o impostate secondo le proprie inclinazioni.

1. Premereil tasto FM sul telecomando per scegliere il gruppo FM1, FM2 o FM3

2. Premere il tasto per sintonizzarsi manualmente su una frequenza più bassa o più alta 0,1MHz alla volta.

3. Una volta trovata la frequenza da impostare, tenere premuto per 2 secondiun numero tra 1 e 9 per assegnare la stazione. Suggerimenti: a. Collegare l'antenna a filo al pannello posteriore del sistema per ottenere un segnale radio migliore. b. Quando il display torna alla schermata preimpostata, la radio è pronta. c. Sono disponibili 9 preimpostazioni per ogni gruppo FM1, FM2 e FM3 per un totale total di 27. d. Per impostare preferenze utente multiple, assegnare prima manualmente le 9 impostazioni di FM1 per consentire l'impostazione di un secondo gruppo in FM2, poi ripetere per FM3. ReGION SELECTION EUROPE FM1 P2 87.90MH Guida al funzionamento del telecomando Guida al funzionamento47 Italiano

Italiano Suggerimento: a. Quando si usano diversi ingressi, selezionando nuovamente l'ingresso SD/USB viene automaticamente riprodotto l'ultimo brano ascoltato. b. Quando si riavvia il sistema, viene riprodotto il primo brano presente nella scheda SD o nella chiavetta USB. 1. Collegare il diffusore al dispositivo audio esterno (PC, lettore MP3/MP4, telefono mobile, ecc.) utilizzando il cavo audio RCA da 3,5mm.2. Selezione dell'ingresso audio: premere “INPUT” sulla parte superiore del diffusoreo il tasto “AUX” del telecomando per selezionare l'ingresso AUX.Suggerimento: i tasti non sono disponibili in modalità AUX.1. Collegare l'iPod /iPhone (sorgente audio in formato MP3 o WMA) aldock.2. Selezionare l'ingresso audio: premere “INPUT” sulla parte superiore del diffusore o il tasto “iPod” del telecomandoper selezionare l'ingresso iPod.3. Premere “MENU” per navigare tra i menu o la playlist dell'iPod/iPhone; Artista; Brani; Videoealtro.4. Premere per navigare e scorrere il menu dell'iPod/iPhone.Suggerimento: premere “MUTE” sulla parte superiore del diffusoreo il tasto “ ” del telecomando per azzerare il volume del diffusore.1. Premere “INPUT” sulla parte superiore del diffusore o il tasto“ ”del telecomando per selezionare l'ingresso Bluetooth, lo schermo mostra il messaggio “Bluetooth Disconnected”. Ingresso SD / USB Ingresso AUX Ingresso iPod Linee guida generali per i dispositivi portatili Bluetooth 1. Collegare la scheda SD o la chiavetta USB (in formato MP3 o WMA) alla porta SD/USB.2. Selezionare l'ingresso audio: premere “INPUT” sulla parte superiore del diffusoreo il tasto “SD” / “USB” del telecomando per selezionare l'ingresso.3. Brano precedente / successivo: premere Cartella precedente / successiva: premere (otenere premuto per 2 secondi) Play / Pausa: premere Nota: il sistema riproduce automaticamente dopo 8 secondi il primo brano sulla scheda SD o sulla chiavetta USB se non si seleziona un brano o una cartella.

HELLO 00 :28 usb 00 :28 10 :25 may-07-2012 aux input 11 :05 may-07-2012 iPod iPhone IPOD input 11 :25 may-07-2012 BLUETOOTH DISCONNECTED 2. Impostare il vostro dispositivo (cellulare, tablet, lettore MP3 ecc.) in modalità di ricerca e selezionare “EDIFIER Esiena BT”. Quando viene effettuato il collegamento,lo schermo visualizza il messaggio “Bluetooth Connected".3. Riprourre l'audio dal vostro dispositivo.Nota: I tasti sono disponibili solo per i dispositivi esterni che supportano il protocollo AVRCP (Audio/Video Remote Control Profile - Profilo Controllo Remoto Audio/Video). Quando ci si connette ad una sorgente Bluetooth (ad esempioun telefono cellulare), assicurarsi che supporti il protocollo A2DP (Advanced Audio Distribution Profile - Profilo Avanzato per la Distribuzione Audio). Il codice PIN per la connessione, se necessario, è “0000”. BLUETOOTH CONNECTED Linee guida generali per il collegamento al computer Impostazioni dell'Orario e della Sveglia Bluetooth 1. Premere il tasto “ALARMTIME” o il tasto “FUNC” finché non viene visualizzata la dicitura “TIME SETTING”.2. Premere “SELECT” per passare tra ‘hour – minute - month - day – year”.3. Premere o ruotare la manopola del volume per le impostazioni. 4. Premere “SELECT” per uscire.Nota: 1.Tenere premuto il tasto “ALARM TIME” per passare tra i formati a12 e 24 ore. 2. Il sistema torna al display preimpostato se non si effettuano operazioni per 2 minuti. 1. Premere “INPUT” sulla parte superiore del diffusore o il tasto“ ”del telecomando per selezionare l'ingresso Bluetooth.

2. Attivare il Bluetooth sul computerin modo che siarilevabile e abilitato.

3. Se il computer non ha il Bluetooth integrato, collegare l'adattatore Bluetooth esterno e seguire le istruzioni di installazione del dispositivo. 4. Nelle impostazioni Bluetooth del computer, avviare la ricerca dei dispositivi. Il nome del diffusore è “EDIFIER Esiena BT”. 5. Selezionare il dispositivo “EDIFIER Esiena BT” per la procedura di pairing e di connessione. Una volta completata la procedura, lo schermo visualizza il messaggio “Bluetooth Connected" (connesso). 6. Nelle preferenze audio del computer, selezionareil diffusore esterno “EDIFIER Esiena BT” come dispositivo audio di uscita. Per dettagli specifici riguardanti l'installazione e la connettività Bluetooth, si prega di fare riferimento al manuale del computer. BLUETOOTH streaming blue vol35 15 :45 may-07-2012 time setting 15 :55 may-07-2012 1. Premere “ALARM TIME” o “FUNC” finché non viene visualizzata la dicitura “ALARM SETTING”.2. Premere “SELECT” per selezionare “numero sveglia – sveglia on/off – orario sveglia – sorgente sveglia – volume sveglia”.3. Premere o ruotare la manopola del volume per regolare le impostazioni. 4. Premere “SELECT” per uscire. Nota: sono disponibili 5 impostazioni della sveglia. alarm setting alarm-1 on 16 : 06pm Guida al funzionamento Guida al funzionamento49 Italiano

Italiano Potenza totale di uscita: RMS 30W × 2 (THD + N =10%, f0=2,5KHz, DRC off) Rapporto segnale/rumore: ≥85dBA Risposta in frequenza: 65Hz~20KHz (±5dB) Sensibilità in ingresso: 1050mV ± 50mV Diffusori: 3”(78mm), schermati magneticamente, 6Ω Ingressi: Bluetooth / iPod / iPhone / USB / SD / AUX / FM Impostazioni FM: 27 canali preimpostabili Regioni selezionabili: EU / ASIA / US / AUS (87.5~108.0MHz), JAP (76.0~90.0MHz), wide range (76.0~108.0MHz) Sveglie: 5 indipendenti Segnale sveglia: 5minuti Tempo Snooze: 10 minuti. Ripetizione massima snooze: 3 volte Opzioni Sleep timer: 15, 30, 45, 60, 75, 90 minuti. Dimensioni: 390mm × 145mm× 237mm (L x A x P) Peso netto: 3,3kg circa Peso lordo: 4,5kg circa Informazioni tecniche Snooze/disabilitazione della sveglia Impostazioni Sleep time Ripristino del sistema Funzioni della Sveglia: Quando si attiva il segnale sonoro della sveglia, toccare qualsiasi tasto sulla parte superiore del diffusore per ritardare la sveglia di 10 minuti (funzione Snooze). In modalità Snooze, vengono visualizzati l'orario corrente e il simbolo “zZZ”. Se entro 5 minuti dopo l'attivazione della sveglia non si preme alcun tasto, la sveglia passa ad una sequenza preimpostata: Sveglia- Snooze -Sveglia- Snooze -Sveglia- STBY prima di passare alla modalità Standby.

1. Premere “ALARM TIME” o il tasto “FUNC” sul diffusore finché non viene visualizzata la dicitura

2. Premere il tasto “SELECT” per inserire un orario per la funzione sleep. “--” lampeggia.

3. Premere o ruotare la manopola del volume per regolare le impostazioni.

4. Premere “SELECT” per uscire.

1. Funzione Mute: premere sul telecomando (o “MUTE” sul diffusore).

2. Versione del sistema: tenere premuto “MENU” per due secondi.

3. Premere il tasto “SELECT” per ripristinare il sistema.

Nota: la sequenza dei tre passi menzionati cancella tutte le impostazioni e ripristina l'apparecchio con le impostazioni originali di fabbrica. Nota: 1. L'impostazione Sleep è l'orario specificato nel quale viene riprodotta la musica prima che il sistema passi automaticamente in standby.

2. Premere sul telecomando otenere premuto sul diffusore per attivare il sistema.

Nota: 1. Per il sonoro della sveglia si possono impostare solo sorgenti audio collegate. Ciò non include i dispositivi Bluetooth connessi. 2. Se la sorgente audio originale per la sveglia viene scollegata, il sistema la sostituisce automaticamente con la prima stazione FM preimpostata. Ora sveglia (lampeggia) Ora corrente alarm 16 : 16pm alarm 16 : 35pm bluetooth - mute - system reset firmware ver0.98 sleep -- Guida al funzionamento51 Italiano Risoluzione dei problemi Non tutte le casse funzionano: Si prega, per prima cosa, che i cavi siano fermamente collegate; quindi verificare che i connettori Linea-in siano invertiti; verificare anche che non sia responsabilità della sorgente audio. Una cassa satellitare non funziona quando si riproduce un CD dal computer: Questo tipo di fenomeno per il quale una cassa non funziona quando si riproduce un CD, tende ad accadere con i sistemi dei computer nuovi, ma il sistema funziona bene quando si riproducono file WAV formattati. Ciò è dovuto principalmente all’errata connessione di CD-ROM e scheda audio, poiché un canale di segnale è più corto al suolo. Si prega di fare riferimento al manuale del CD-ROM e della scheda audio per regolare la connessione senza fii. Il sistema non funziona affatto:

1. Si prega di verificare che l’alimentazione sia collegata, e che la presa sia attivata.

2. Si prega di verificare se il volume principale è ruotato al minimo

3. Si prega di verificare se il cavo dell’ingresso audio è collegato correttamente

4. Si prega di verificare se vi è segnale dalla sorgente audio

5. Si prega di verificare se l'amplificatore è ancora in modalità stand-by.

Rumore proveniente dalle casse: Il circuito dell’amplificatore di questo prodotto genera un po’ di rumore, mentre il rumore di sottofondo di alcuni lettori VCD/DVD o di alcune schede audio è troppo alto. Si prega di tenere il sistema in modalità attiva e rimuovere la sorgente audio, se nessun rumore può essere sentito ad 1 metro di distanza dal sistema, quindi non c’è problema con questo prodotto. Interferenza magnetica: Questo sistema è schermato magneticamente completamente, e può essere posizionato vicino alla TV o ad uno schermo. Ma poiché il magnete del driver del subwoofer è grande, qualche perdita di magnetismo è inevitabile quando il sistema è troppo vicino allo schermo, e si raccomanda di tenere una distanza di 1 metro tra il sistema di casse e lo schermo o l’apparecchio TV. Se avete qualsiasi altra domanda o quesito inerente i prodotti Edifier Products Si prega di visitare il nostro sito web: www.edifier.com, o di inviare una email per ulteriore assistenza al Supporto Edifier: main@edifier.com, se preferite, è possibile contattarci al numero di telefono, numero verde: 1-877-EDIFIER (334-3437).
