MANUALE UTENTE SH 8420 BT Trevi

• Per informazioni integrative e aggiornamenti di quello prodotto vedi: www.trevi.it
• For additional information and updates of this product see: www.trevi.it

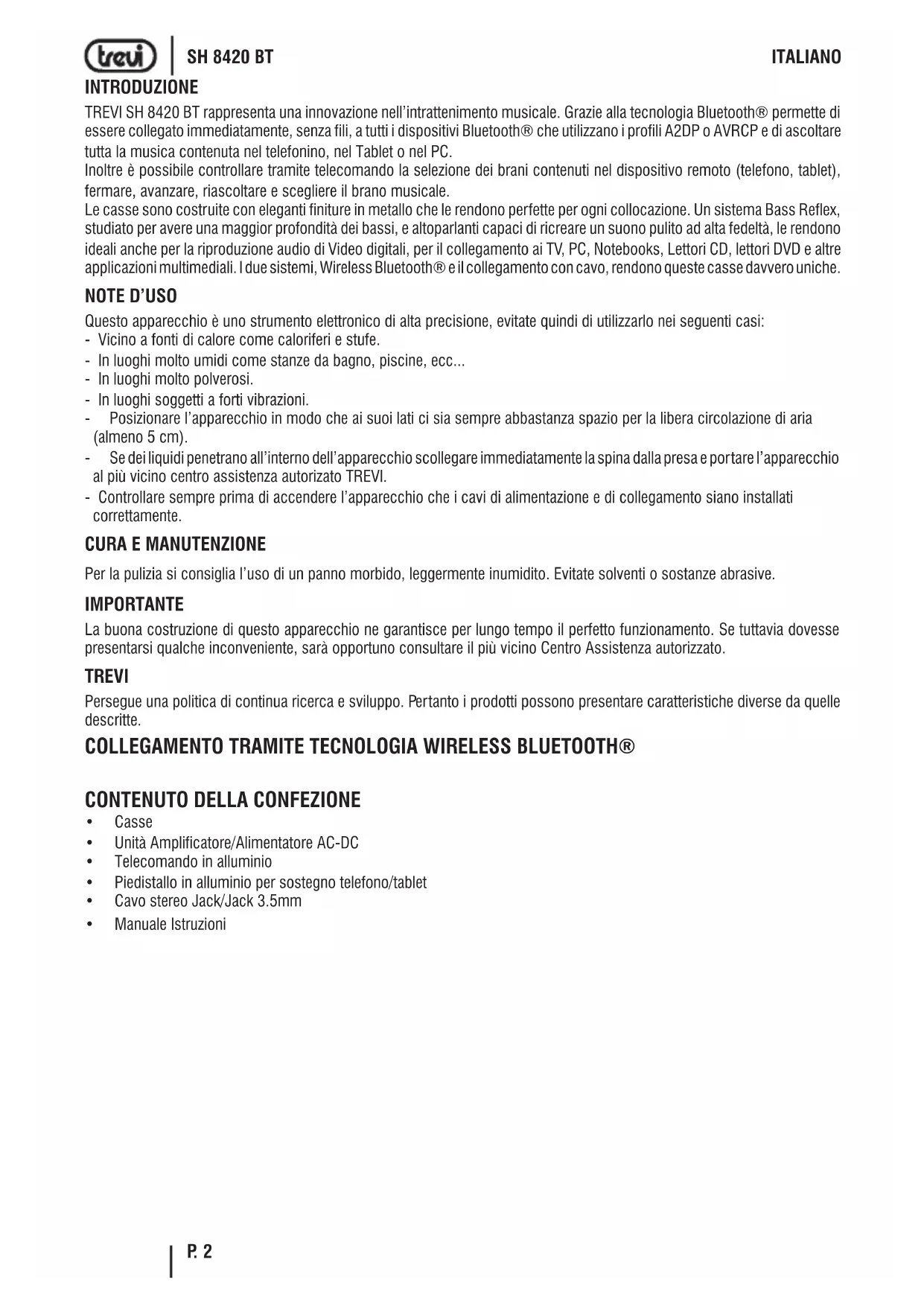

INTRODUZIONE

TREVI SH 8420 BT rappresenta una innovazione nell'intrattenimento musicale. Grazie alla Tecnologia Bluetooth® permette di essere collegato immediamente, alla fili, a tutti i dispositivi Bluetooth® che utilizzato i profili A2DP o AVRCP e di ascoltare tutte la musica containuta nel Telefonino, nel Tablet o nel PC.

Inoltre e possibl controllare tramite telecomando la selezione dei brani continuti nel dispositivo remoto (telefon, tablet), fermare, avanzare, riascoltare e scegliere il brano musicale.

Le casse sono costruite con eleganti finiture in metallo che le rendono perfette per agli collocazione. Unsystema Bass Reflex, studiato per avera una maggior profondità dei bassi, e altoparlanti capaci di ricreare un suono pulito ad alta fedeltà, le rendono idealianche per la riproduzione audio di Video digitali, per il collegamento ai TV, PC, Notebooks, Lettori CD, lettori DVD e alte applicazioni multimediali. I due sistemi, Wireless Bluetooth® e il collegamento con cavo, rendono queste casse davvero uniche.

NOTE D'USO

Questo appearecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzato nei seguenti casi:

• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
• Posizionare l'apparecchio in modo che ai loro lati ci sua seme abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
  Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina alla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di accendere l'apparecchio che i cavi di alimentazione e di collegamento siano installati correttamente.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

La buona costruzione di quello apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tutte dovesse presentarsi quale inconvenientile, sare opportuno consultrare il più vicino Centro Assistenza autorizzato.

TREVI

Perseguie una politica di continua ricerca e sviluppo. Pertanto i prodotti sono presentare caratteristiche diverse da quella descritte.

COLLEGAMENTO TRAMITE TECNOLOGIA WIRELESS BLUETOOTH®

CONTENUTO DELLA CONFEZIONE

Casse
Unità Amplificatore/Alimentatore AC-DC
Telecomando in alluminio
- Piedistallo in alluminio per sostegno Telefono/tablet
Cavo stereo Jack/Jack 3.5mm
Manuale Istruzioni

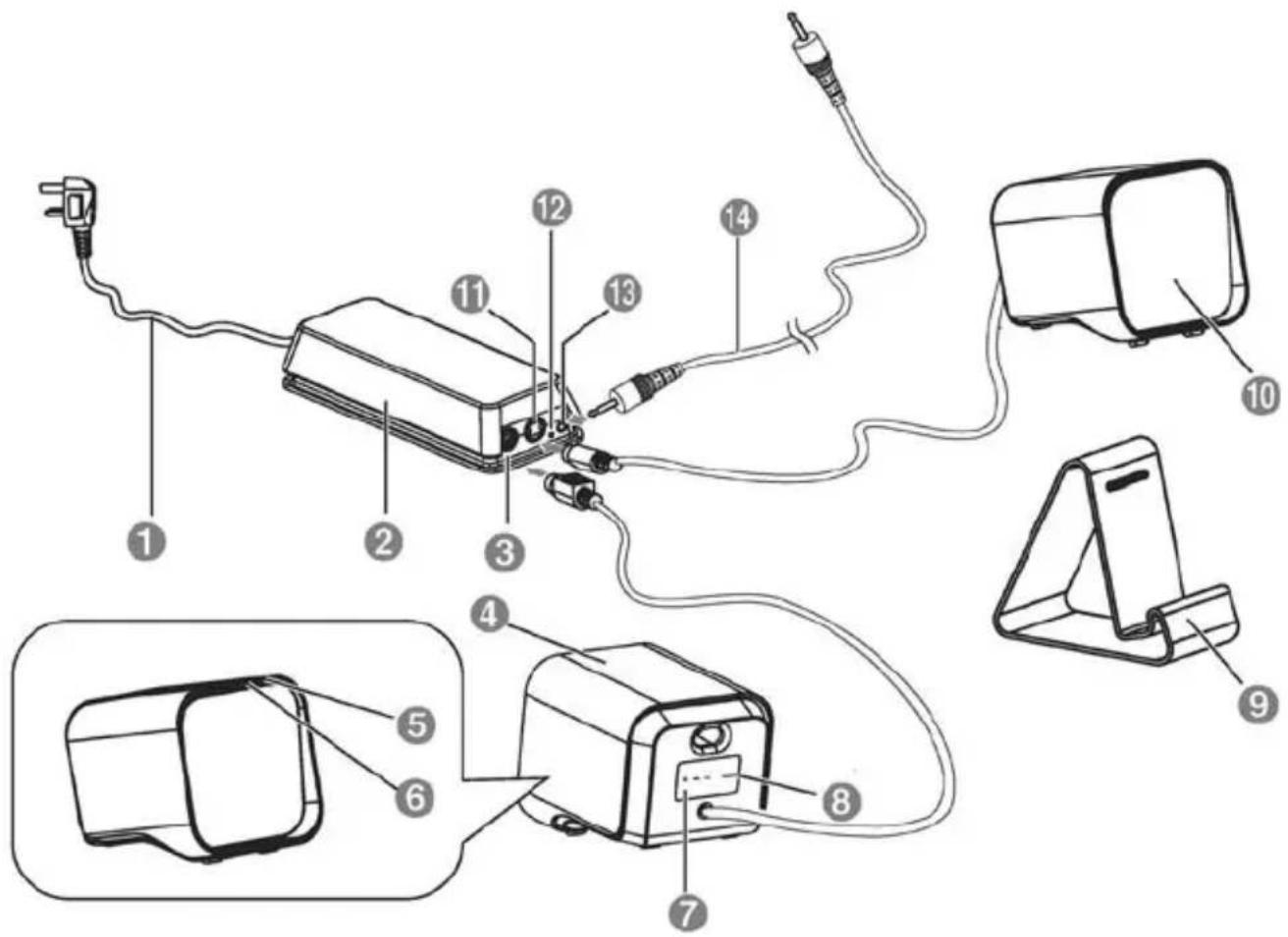

1. Cavo alimentazione di rete AC230V-50Hz
2. Unità Amplificatore/alimentazione
3. Connettore uscita altoparlante destro
4. Altoparlante destro
5. Sensore telecomando
6. Led indicazione stato (rosso: standby, verde: Line In attiva, arancione: Bluetooth® attivo)
7. Tasti VOL + -, per aumentare/diminuire il volume
8. Tasto On/Off, per accendere/spegnere il dispositorio
9. Piedistallo in alluminio per sostegno Telefono/tablet
10. Altoparlante sinistro
11. Connettore uscita altoparlante sinistro
12. Led individazione di accensione (verde: accesso)
13. Ingresso LINE IN
14. Cavo Jack-Jack 3.5mm per collegamento unità esterna

COLLEGAMENTO

• Collegare il cavo dell'altoparlante sinistro(10) al connettore uscita altoparlante sinistro(11).
• Collegare il cavo dell'altoparlante destro(4) al connettore uscita altoparlante destro(3)
  In caso di collegamentotramite cavo jack-jack(14),inserire un capo del cavo sull'uscita audio del dispositivo che si intende collegare (fare riferimento al manuale di funzionamento del dispositivo),inserire l'altro capo all'ingresso LINE IN(13).
• Collegare il cavo alimentazione di rete AC230V-50Hz (1) ad una presa di rete AC230V-50Hz.

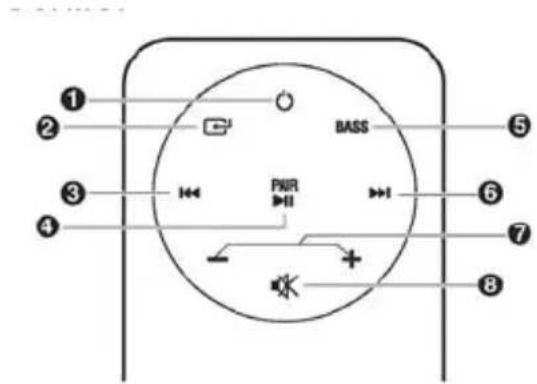

1. Tasto STANDBY, accensione/spegnimento dispositivo
2. Tasto SOURCE, selezione ingresso attivo (Line In o Bluetooth®)
3. Tasto 山 , salto alla traccia precedente
4. Tasto / II, attiva/sospende la riproduzione; PAIR, utilizzato per accoppiare il disposativo in funzione Bluetooth®
5. Tasto BASS, attiva la funzione BASS.
6. Tasto , salto alla traccia successiva
7. Tasti VOL + -, per aumentare/diminuire il volume
8. Tasto MUTE, per attivare/disattivare la funzione MUTE

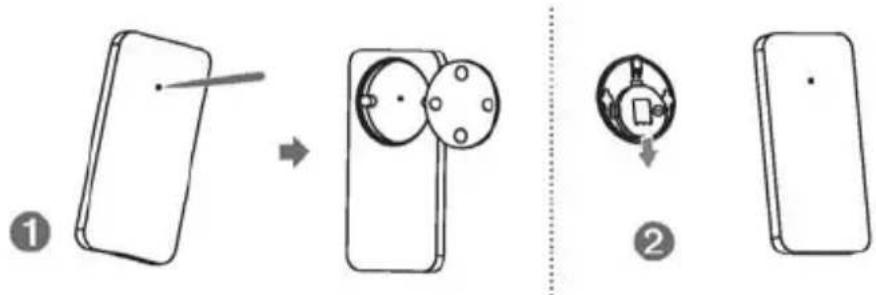

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

II telecomando monta una batteria tipo CR2025.

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Tramite un oggeto sottile estrarre l'unita pulsanti del telecomando dal corpo metallico.
2. Sostituire la batteria con una dello stesso tipo CR2025 facendo attenzione alla polarità.

ALIMENTAZIONE RETE

Inserire la spina in una presa di corrente C.A. 230V - 50Hz. Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

Se non diversamente specificato, le descrizioni dei comandi valgono sua per l'apparecchio che per il telecomando

ACCENSIONE/STANDBY

1. Premere il tasto di accensione/standby(1) per attivare l'apparecchio.
2. Premere di nuovo il tasting di accensione/standby(1) per riportare l'apparecchio in standby.

REGOLAZIONE VOLUME

É possibile regolare il volume dell'apparecchio con i tasti di regolazione volume.
1. Premere il tasto + (7) per augmentare il volume del dispositivo.
2. Premere il tasto -(7) per diminuire il volume.

Nota:

In caso di collegamento all'uscita cuffie di un Tv o di un dispositivo dotato di altoparlanti propri, questi solitamente verranno disattivati e per avere un buon segnale in uscita è necessario regolare il volume al massimo livello tramite i comandi propri del Tv (o del dispositivo).

FUNZIONEMUTE

E possibie attivare la funzione di esclusione audio dell'apparecchio tramite il tasto MUTE (8) sul telecomando; per riattivare l'ascolto premere di nuovo il tasto MUTE.

FUNZIONE BASS

La funzione BASS permette diambiare la dinamica dell'audio riprodotto dando a chi ascolta una sensazione di maggior "coinvolgimento".

1. Premere il tasto BASS(5) per attivare la funzione BASS.

2. Premere di nuovo il tasting BASS(5) per disattivare la funzione BASS.

3. Premere il tasto Source(2) ed attivare I'ingresso Bluetooth® (led indicazione di stato(6) arancione).

4. Premere etenere premuto alungo il tasto PAIR(4) fino a quando il led indicatore di stato(6) iniziera a lampeggiare.

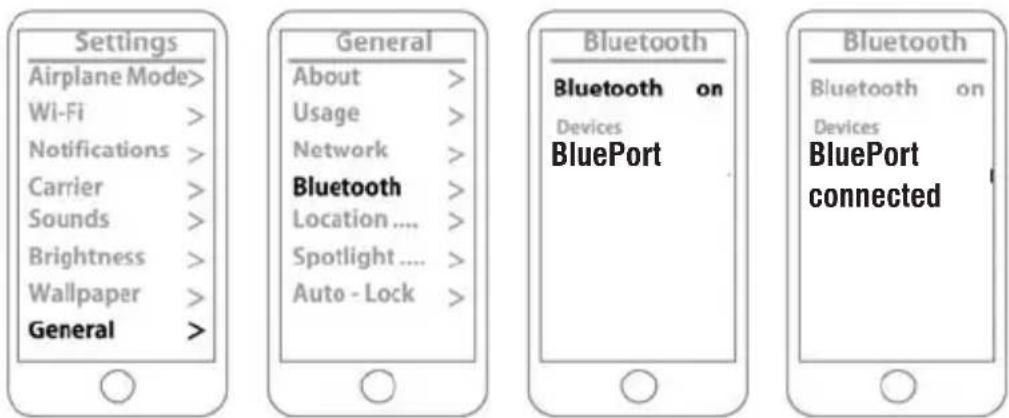

5. Abilitate il collegamento Bluetooth® sul dispositivo esterno (Telefonino, Tablet, ecc...) facendo riferimento al suo Manuale Istruzioni.
6. Dal dispositivo esterno effettuare una ricerca dei dispositivi e selezionare "BLUEPORT"; se richiesto digitare il codice chiave "0000".
7. Quando I'accoppiamento con il dispositivo esterno sare avvenuto, le casse emeterranno un beep.

Notea1: A dispositivo accoppiato, può accadere che il collegamento si interrompa (ad esempio quando ci si allontani troppo dall'unità amplificatore/alimentatore); normalmente il collegamento si ripristina automaticamente, in caso contrario è necessario effettuare di nuovo la procedura di accoppiamento dal punto 1 a 5.

Note2: Ogni volta che si desideri collegare un nuovo disposativo, è necessario effettuare un nuovo accoppiamento ripetendo la procedura sulla descritta dal punto 1 al punto 5.

Tramite i tasti presenti sul telecomando è possibile gestire la riproduzione dei brani contentuti nel dispositivo (telefono, tablet).

Premere il tasto II per riproduire o suspendere la riproduzione del brano.
- Premere il tastinge per passare al brano precedente.
- Premere il tastingo per passare al brano successivo.
Note1: Questa funzione è attiva solamente su dispositivi Bluetooth® che supportano il profilo AVRCP. Compatible con iOS 4.1 o superiore, Android 1.5 o supriore e Windows Mobile 5.0 o superiore.
Note2: A causa della continua evoluzione della technologia Bluetooth®, alcuni dispositiivi potrebbero non essere compatibili o pienamente compatibili con l'apparecchio TREVI SH 8420BT.

COLLEGAMENTO TRAMITE INGRESSO LINE IN

1. Collegare il dispositivo esterno all'ingresso Line In(13) tramite il cavo in dotazione.
2. Premere il tasto Source(2) ed attivare I'ingresso Line In (led indicazione di stato(6) verde).
3. Pilotare il dispositivo esterno tramite i loro comandi.

CARATTERISTICHE TECNICHE

AMPLIFICAZIONE

Potenza Totale: 60Watt

Distorione armonica: 1% (1W 1KHz)

Risposta in frequenza: 40Hz - 20KHz

SPEAKER

Impedenza: 8 Ohm

INGRESSI

Profili Bluetooth®: EDR, A2DP, AVRCP

Alimentazione: AC 230V - 50Hz

Consumo 10W

Dimensioni altoparlanti: 80x90x99mm

Dimensione amplificatore/alimentatore: 173x35x67mm

Avvertenze per il corretto smaltimento del prodotto.

Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggett di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.

L'utente dovrá conseignerà il prodotto presso gli apposti "centri di raccolta differenziata" predisposti dalle amministrazioni comunali, oppure consignarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparetchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.
