MANUALE UTENTE Neo X BUSHNELL

1. Pulsante Menu Golf: Visualizza il menu Golf
2. Pulsante MENU: Visualizza le opzioni del menu principale.
3. Pulsante SU: Consente di scorrere verso l'alto le voci del menu.
4. Pulsante SELECTION: Consente di selezionare le voci del menu.
5. Pulsante GIU: Consente di scorrere verso il basso le voci del menu. Tenere premuto (2 secondi) per accendere/spegnere.

*Nota: La retroilluminazione viene attivata premendo qualsiasi pulsante. La retroilluminazione viene mantenuta per 10 secondi dopo aver premuto l'ultimo pulsante. Nella modalità Play Golf (Gioca a golf) la retroilluminazione è disattivata.

Il manuale per l'utente completo, che spiega le funzioni aggintive di Neo X, cui quodesserare scaricato all'indirizzo www.bushnellgolf.eu/it.

Cura e manutenzione

Il disposativo da polso Neo X è resistente e impermeabile. Per garantirne il funzionamento affidavitabile, si consiglia di atteneri alle seguenti istruzioni per la cura e manutenzione:

• Evitare di esporre il disposativo a condizioni ambientali estreme per periodi prolongati.
• Evitare di sottoporre il dispositivo a forti urti.
• Pulire di tanto in tanto il dispositorio con un panno morbido inumidito.
• Spazzolare regolarmente i contatti del morsetto nella parte inferiore del dispositivo. L'accumulo di sporcizia sulla superficie dei puniti di contatto più influire sul normale tempo di ricarica e sul trasferimento dei dati. (*Nota: Servirsi di uno spazzolino a setole morbide. Gli spazzolini con setole dure o metalliche possono graffiare il dispositivo).
• NON esporre il disposativo a sostanje chimiche aggressive come benzina e alcol, che lo danneggerebbero.
• Conservare il dispositiivo inutilizzato in un luogo asciutto

La batteria ricaricabile del dispositivo da polso Neo X ha una lunga autonomia e consente fino a 15 ore di gioco, oppure un anno di uso quotidiano come normale orologio da polso (solo per indicare l'ora). Tuttavia, diversi fattori (temperatura esterna, ecc.) possono influire sulla vita utile della batteria. In tutte le batterie ricaricabili la durata effettiva della carica si riduce nel tempo.

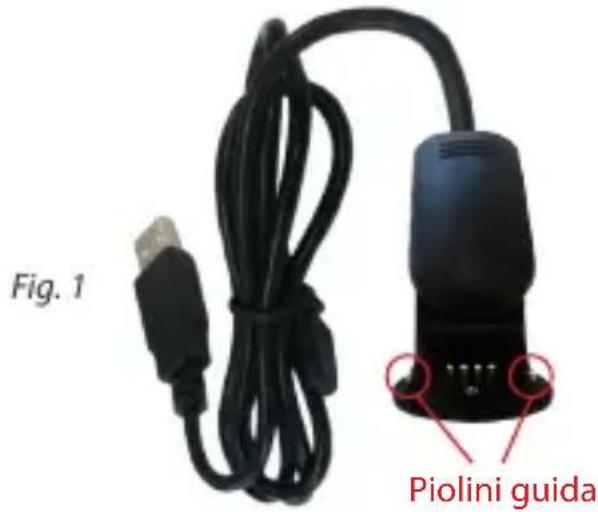

Per controllare la vita utile residua della batteria, premere il pulsante Menu e selezionare Battery (Batteria). Per ricaricare la batteria, allineare i 2 piolini quida (Fig.1) del morsetto USB incluso con i fori guida sulla parte posteriore del disposativo (Fig.2); in quello modo, i due contatti di ricarica si allineano automaticamente con i rispetti alloggiamenti. Collegare quando il morsetto a qualsiasi porta USB (computer, caricabatterie CA, ecc.). Osservare l'icona della batteria: il suo scorrimento indica che è in corso la ricarica del disposativo da polso Neo X (assicurarsi che la connessione avvenga alla schermata iniziale (Ora) (Fig.3) o alla schermata Battery (Batteria) (Fig.4).

Fig.2 Foriguide

Fig. 3

Fig. 4

Contenuto della confezione

1 - Dispositivo da polso Bushnell Neo X GPS Rangefinder
1 - Cavo USB/Ricarica
1 - Guida rapida all'uso

Requisiti del computer

Porta USB (1.1 o 2.0)

SO: Windows (XP/Vista/7/8), Mac OS X 10.4 o versioni più recenti

Browser (scaricamento campi): Windows: Internet Explorer (32-Bit), Mac: Safari (32-Bit)

Aggiornamenti firmware/software

Consultare periodicamente il site www.bushnellgolf.com per ottenere le ultime versioni del firmware e del software.

*Per garantirsi la ricezione del segnale, quando si è all'aperto tenersi a distanza da palazzi e alberi alto e fare in modo di avere una visuale sgombra del cielo sovrastante.

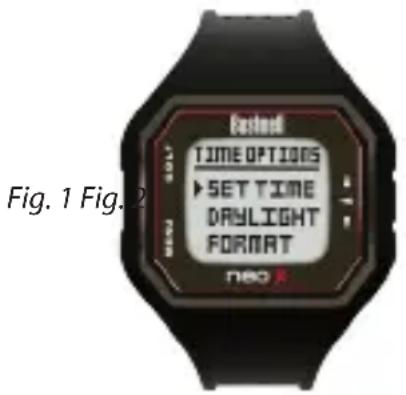

Questo rappresenta il modo più semplice per impostare l'ora. Dal menu Time Options (Opzioni ora), selezionare Set Time (Imposta ora) (Fig. 1), quindi selezionare By GPS (Da GPS) dal menu Set Time (Imposta ora) (Fig. 2). Il dispositivo Neo X riceve il segnale GPS e, eseguendo GPS Lock (Blocco GPS), ritorna alla schermata iniziale (Ora), dove l'ora e la data vengono impostate in base alla longitudine. Quando freccia di selezione indica By GPS (Da GPS) (Fig 2.), a partire alla longitudine vengono aggiornate ancche other funzionalità GPS (Gioca a golf, Odometro, Stato GPS) che sono comode per il golfista in viaggio. *Nota: Esistono rare situazioni in cui i limiti dei fusi orari potrebbero entrare in conflitto. In questei casi potrebbe essere necessario regolare manualmente l'ora, come viene spiegato in dettaglio nella sezione Impostazione manuale dell'ora.

Impostazione manuale dell'ora

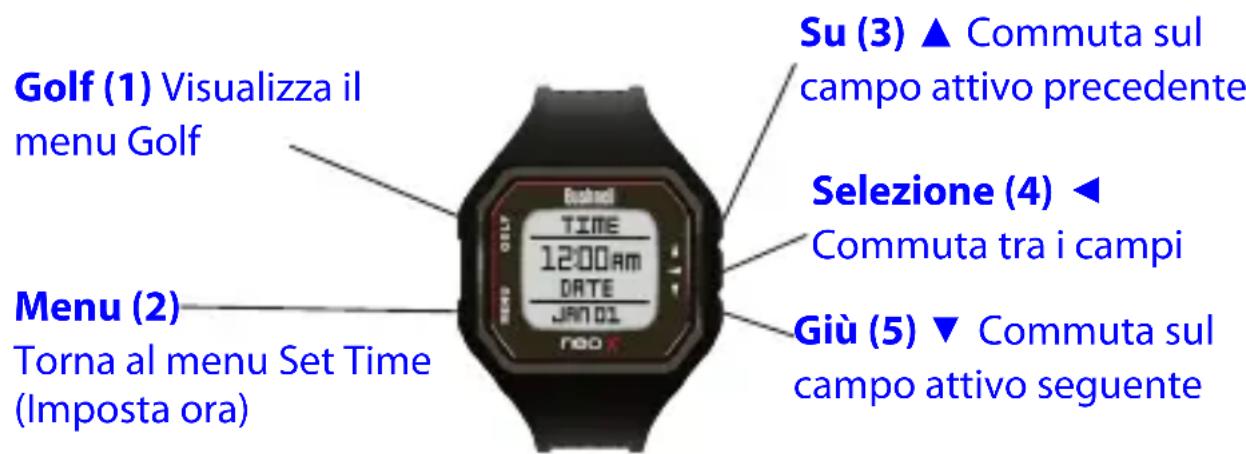

Per impostare manualmente l'ora, selezionare Manually (Manualmente) dal menu Set Time (Imposta ora) (Fig. 2). Usare il Pulsante SELECTIONE (4) per scorrere ciclicamente i campi. Usa i pulsanti SU (3) e GIU (5) per scorrere ciclicamente i campi in alto e in basso. Dopoe avere impostato I'anno, I'ora e la data, è possibile selezionare il Pulsante MENU (2) per tornare al menu Time Options (Opzioni ora).

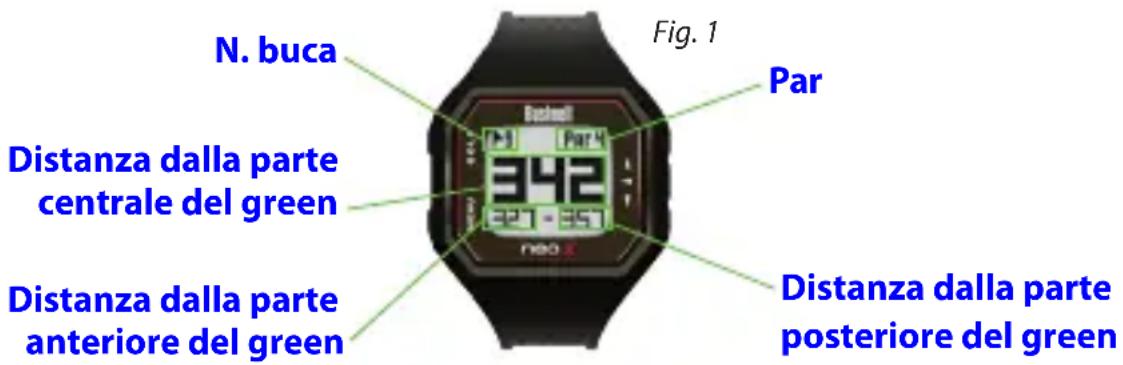

Per attivare la modalità Gioca a golf, selezionare il pulsante Golf, quando selezionare Play Golf (Gioca a golf). Il dispositivo Neo X cercherà il segnale del satellite e, dopo averlo agganciato, presenterà un elenco dei campi di golf della zona, iniziando dal Campo più vicino. Selezionare il Campo per visualizzare la schermata Front, Center, Back (FCB) (Fronte, centro, retro) (Fig. 1) della buca 1.

*Per garantisci la ricezione del segnale, quando si è all'aperto teneri a distanza da palazzi e alberi alto e fare in modo di avere una visuale sgombra del cielo sovrastante.

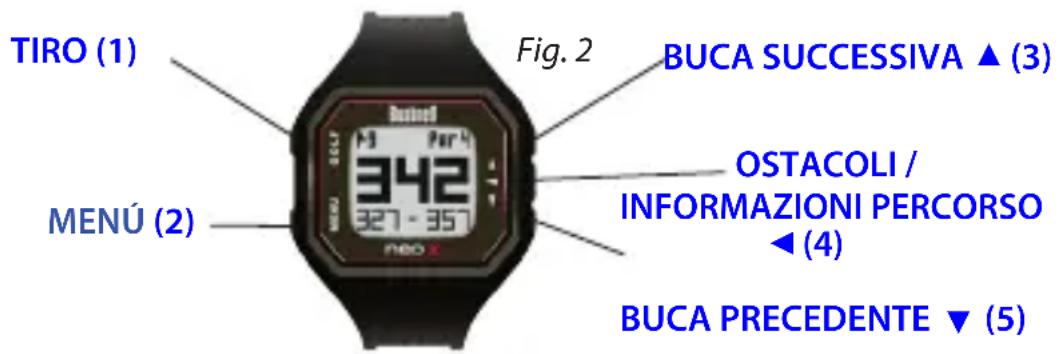

Funzioni dei pulsanti nella modalità Play Golf (Gioca a golf) (Fig.2)

Track Shot Distance (Misura distance tiro): Questa presente funzione consente di verificare confacilitya la distance tra qualsiasi coppi di punti e viene normalmente utilizzata per misurare la lunghezza del tiro. Premere il pulsante SHOT (TIRO) (1) per impostare il Punto A (dove si trova il giocatore) su "0". Dopo che il giocatore è arrivato alla pallina (Punto B), il dispositivo da polso Neo X visualizza la distance in linea retta tra il Punto A e il Punto B.

Visualizzazione delle opzioni del menu Golf: Premere il pulsante MENU (2) per visualizzare le opzioni del menu Golf (Battery (Batteria), New Course (Nuovo Campo) o Exit Game (Esci alla partita). Premere nuovamente MENU per tornare al gioco.

Avanzamento buca manuale: Premere PROSSIMA BUCA (3) per passare manualmente alla buca successiva, oppure premere BUCA PRECEDEDENTE (5) per passare manualmente alla buca precedente. *Nota: il dispositivo Neo X dispone della funzione di avanzamento automatico, eseguita premendo un solo pulsante ed estremamente utile per le partenze "shotgun".

Visualizzazione ostacoli/informazioni sul percorso: Premendo il Pulsante SELECTION (4) si commuta ciclicamente fra le pagine Hazards (Ostacoli), Round Info (Informazioni percorso) e FCB (Front, Center, Back) (Fronte, centro, retro). Se non si premono altri pulsanti, le schermate Hazard (Ostacoli) e Round Info (Informazioni percorso) passano immediatamente a FCB dopo 7 secondi. Vedere l'elenco a pagna 7 per un glossario completo delle definizioni degli ostacoli. Round Info (Informazioni percorso) è un odometro golfistico che tiene traccia del tempo totale passato sul Campo e della distanza percorsa.

Tee Time (Orario al tee)

Tee Time (Orario al tee) è un'utile funzione che permette di impostare l'orario al tee con un anticipo di 1 settimana (6 giorni, 23 ore e 59 minuti). Quando si imposta un Tee Time (Orario al tee), il dispositivo Neo X passa automaticamente alla modalità Play Golf (Gioca a golf) e ricerca i campi della zona 7 minuti prima dell'orario impostato. A questo punto è sufficiente selezionare il Campo dall'elenco e giocare la propria partita!

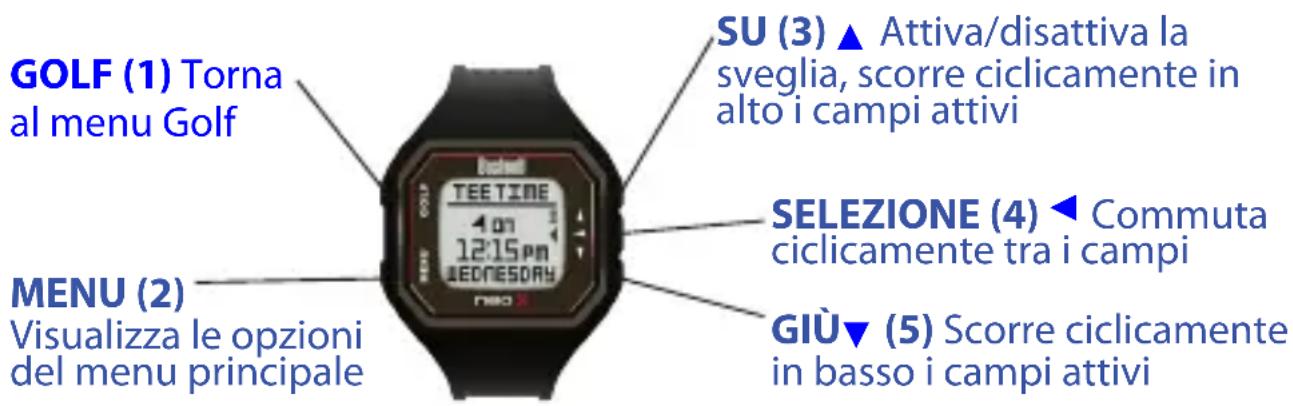

Per impostare il Tee Time (Orario al tee), selezionare Tee Time (Orario al tee) dal menu Golf (Fig.1). Dalla schermata di impostazione del Tee Time (Orario al tee), premere il pulsante SELECTIONE (4) per attivare il Campo Hours (Ore). Usare i pulsanti SU (3) e GIU (5) per scorrere l'orario in avanti o indietro. Premere il pulsante SELECTIONE (4) dopo avere impostato ciascuncampo per passare al Campo successivo. Dopao avere impostato il Campo Day (Giorno), la funzione Tee Time (Orario al tee) viene attenuata e appeare ON. Nell'angolo superiore sinistro della schermata iniziale (Ora) appara unicona con una bandierina perindicare che è stato impostato un Tee Time (Orario al tee) (Fig.2).

*Nota: La funzione Tee Time (Orario al tee) è un'impostazione unica,cioè quando Tee Time (Orario al tee) ha svolto la sua funzione,questa non viene riattivata. Per impostare un altro Tee Time (Orario al tee), seguire i passaggi riportati in precedenza. Se si gioca a golf agli settimana alla stessa ora e nelle stesso giorno, è possibile emancipamente selezionare Tee Time (Orario al tee) dal menu Golf, quando premere il pulsante SU (3) per riattivare la funzione Tee Time (Orario al tee) (la pressione del pulsante SU (3) attiva e disattiva il Tee Time (Orario al tee) in base alle impostazioni attuali di ora e giorno).

Fig. 1 Fig.

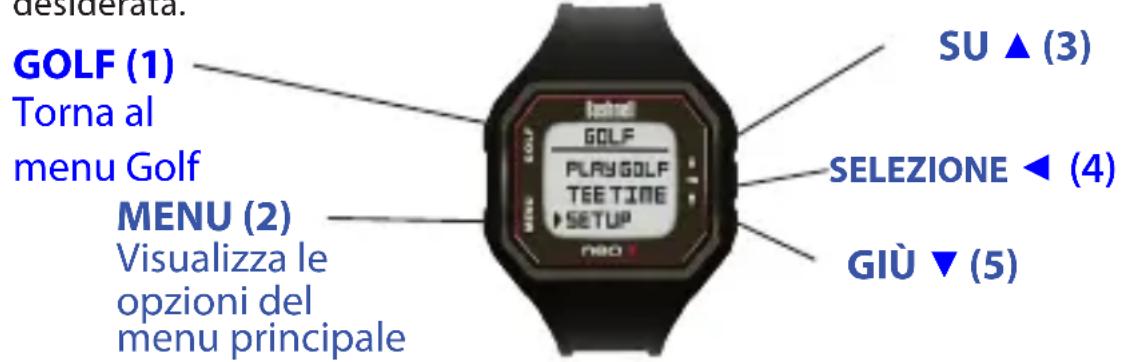

Il menu Setup (Impostazione) consente di impostare le proprie preferenze delle unità di misura nella modalità Play Golf (Gioca a golf) (iarde o metri), impostare il tempo di spegnimento automatico o visualizzare la vita utile rimanente della batteria. Per accedere al menu Setup (Impostazione), selezionare Setup (Impostazione) dal menu Golf. Usare i pulsanti SU (3) e GIU (5) per scorrere le opzioni. Usare il Pulsante Selezione (4) per selezionare l'opzione desiderata.

Impostare Yards (larde) o Meters (Metri) (preferenza Golf)

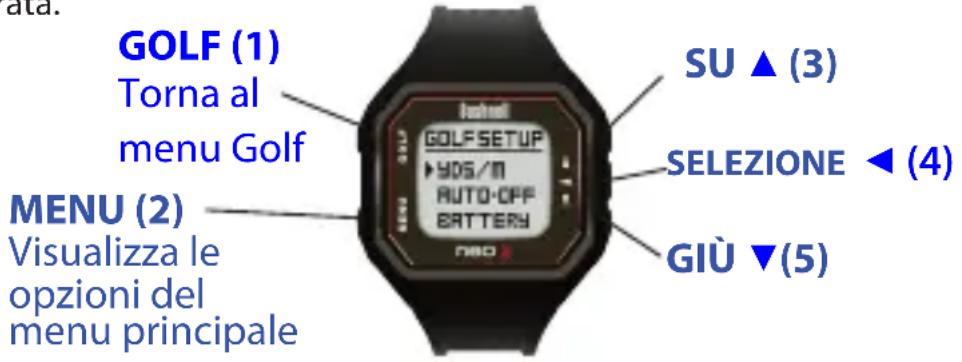

Selezionale YDS/M per impostare la propria preferenza per le unità di misura nella modalità Play Golf (Gioca a golf). Usare i pulsanti SU (3) e GIU (5) per scorrere le opzioni (Fig 1). Usare il Pulsante Selezione (4) per selezionare l'opzione desiderata.

Fig. 1

Auto-Off (Spegnimento automatico)

La funzione Auto-Off (Spegnimento automatico) è stata progettata per uscire automaticamente nella modalità Play Golf (Gioca a golf) una volta trascorso il tempo prefissato. Quando si è in modalità Play Golf (Gioca a golf), una volta scaduto il tempo preimpostato, sul dispositivo appeare un messaggio Auto-Off (Spagnimento automatico) (pagina 7, fig. 1). Selezionare Resume (Riprendi) per tornare alla partita; il messaggio Auto-Off (Spagnimento automatico) apparirà di nuovo dato 1 ora e mezzo. Selezionare Exit Game (Esci alla partita) per uscire immediatamente nella partita e tornare alla schermata iniziale (Ora). Se non viene effettuata alcuna

sezione per 10 minuti, il dispositorio Neo X uscirà automaticamente alla partita e tornera alla schermata iniziale (Ora), spegnendo il modulo GPS per evitare che la batteria si scarichi.

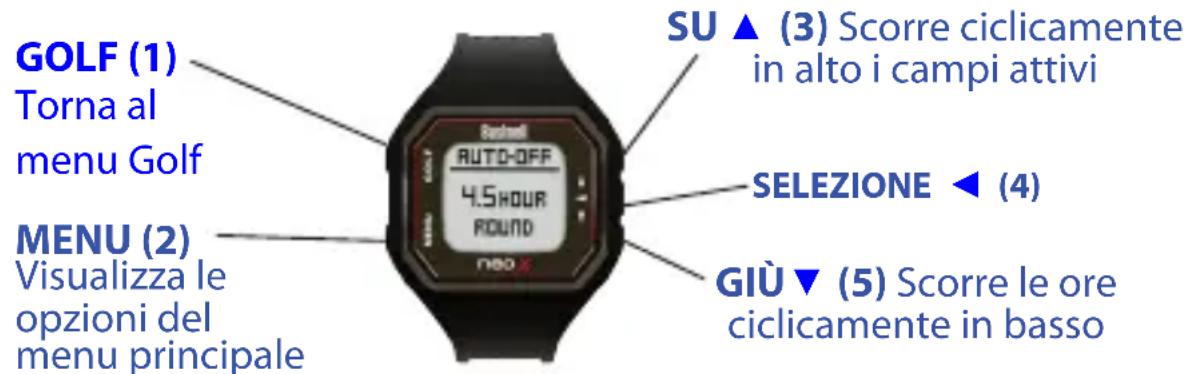

Per impostare il tempo della funzione Auto-Off (Spegnimento automatico), selezionare Auto-Off (Spegnimento automatico) dal menu Golf Setup (Impostazione golf) (Fig. 2). Dalla schermata Auto-Off (Spagnimento automatico), usare i pulsanti SU (3) e GIU (5) per scorrere l'orario in avanti o indietro. La funzione Auto-Off (Spagnimento automatico) viene sempre impostata all'ora attualmente visualizzata nella paglia di impostazione Auto-Off (Spagnimento automatico). Il tempo cui essere impostato da 1,5 a 9 ore, oppure è possibile selezionare Disable (Disabilita) per disattivare la funzione.

Fig. 1 Fig. 2

Glossario degli ostacoli iGolf

Gli ostacoli nell'applicazione iGolf sono visualizzati come abbreviazioni. Le abbreviazioni sono definite come segue:

1. LFB-Bunker a sinistra del fairway
2. MFB-Bunker al centro del fairway
3. RFB- bunker a destra del fairway
4. LFW-Lay up su acqua a sinistra del fairway
5. LFWC-Volo su acqua a sinistra del fairway
6. MFW-Lay up su acqua al centro del fairway
7. MFWC-Volo su acqua al centro del fairway
8. RFW-Lay up su acqua a destradel fairway
9. RFWC- Volo su acqua a destra del fairway

10. FGB- Bunker sulla parte frontale del green

11. RGB-Bunker sulla parte destra del green

12. LGB-Bunker sulla parte sinistra del green
13. BGB- Bunker sulla parte posteriore del green
14. RGW- Acqua a destra del green
15. FGWC-Volo su acqua sulla parte frontale del green
16. FGW- Lay up su acqua sulla parte frontale del green
17. LGW- Acqua sulla parte sinistra del green
18. BGW- Acqua sulla parte posteriore del green
19. CRK-Lay up su ruscello
20. CRKC-Volo su ruscello
21. EOF- Estremità del fairway

AVVERTENZA

Non tentare di après il Neo X da polso.

Sussiste infatti il rischio di esplosione nel caso in cui la batteria venga sostituita con un modello non corretto.

• Non tentare di aprire, disassemblare o riparare la batteria. La batteria deve essere sostituita da un technician qualificato.
• Non schiacciare, forare o cortocircuitare i contatti esterni della esporre a temperature al di sopra di 60^ C.
• Smaltire o riciclare la batteria secondo le modalità previste. Non smaltire in acqua o fuoco.

Disclaimer legale

Mediating l'uso del prodotto, Lei concorda che i prodotti per uso esterno Bushnell non sono passibili di responsabilità legale per eventuali danni o lesionsi a Lei o ad altre persone o cose, a causa dell'utilizzo improprio da parte dell'utente e/o di scarsa perizia durante l'impiego del prodotto.

NOTA: Cfr. Garanzia limitata per altre limitazioni di responsabilità.

Informazioni aggintive

Il GPS (Global Positioning System), network di 32 satelliti in orbita attorno alla terra, viene gestito e utilizzato dal governo statunitense. Il presente dispositivo GPS richiede l'acquisizione di almeno 3 satelliti al fine di determinare con accuratezza la posizione dell'utente. Qualsiasi eventuale modifica apportata alsystema da parte del governo più avere ripercussioni sull'accuratezza e sul funzionamento del presente prodotto.

Pagina web Golf GPS Bushell

www.bushnellgolf.com è la migliorare risorsa online per quanti possiedono i prodotti Golf GPS e offre assistenza, risposte alle domande più comuni (FAQ), ecc. Inoltre, è un portale di accesso ai file iGolf.com sui campi da golf rilevati da GPS, da utilizzato con tali prodotti Bushnell. La registrazione del Neo X da polsotramite il site www. bushnell.igolf.com non è obbligatoria, ma garantisce l'accesso ai dati GPS più aggiornati dei campi da golf.

Si garantisce che questo Bushnell® Neo X Watch sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquisto. In caso di difetto durante il periodo di garanzia, a notre discrezione ripareremo o sostituiremo il prodotto perché sia restituito franco destinatario. Sono escludi alla garanzia eventuali danni causati da abuso, maneggiamento impropero, INSTALLazione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da esta garanzia occorre allegare quando segue:

1. Assegno/ordine di pagamento per l'importo di 10 (US per coprire iosti di spedizione.
2. Nome e indirizzo da utilizzato per la restituzione del prodotto.
3. Una spiegazione del difetto.
4. Scontrino riportante la data di acquisto.
5. Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

Recapito negli Stati Uniti:

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si può contattare la Bushnell a questo numero:

Bushnell Germany GmbH

Questa garanzia da specifici diritti legali.

Eventuali altri diritti variano da una nazione all'altra.

Smaltimento di apparecchiature elettriche ed elettroniche

(Vigente presso i Paesi UE e altri Paesi europei con sistemi di raccolta differenziate dei rifuti)

Il presente apparecchio componenti elettriche e/o elettroniche e non può pertanto essere smaltito come rifiuto domestico ordinario. Al contrario, dovrebbe essere smaltito presso punti di raccolta destinati al riciclaggio, in base alle istruzioni delle amministrazioni locali. Tale operazione non preveDE alcun costo per l'utente.

Qualora l'apparecchio dovesse contentere batterie (ricaricabili) sostituibili,anche queste devono essere prima rimosse e, laddove previsto, smaltite in conformità alle normative specifiche (cfr. altresi i commenti specifici nelle presenti istruzioni sull'unità).

Per ulteriori informazioni su questa tematica, rivolgersi all'amministrazione locale, all'azienda incaricata della raccolta dei rifiuti o alla rivendita presso cui è stato acquistato l'apparecchio.

FC C E

Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri paesi. Mac e Mac OS sono marchi commerciali di Apple Inc., registrati negli Stati Uniti e in altri paesi. Altri nomi possono essere marchi commerciali dei rispettivi proprietari.
