MANUALE UTENTE D99T48N0 NEFF
it Istruzioni per l’uso
08. De afzuigkap ophangen en met deresterende 4 schroeven vastschroeven.09. Plak beschermfolie over de gaten vande 2 onderste bevestigingsschroeven inhet veiligheidsrooster.55

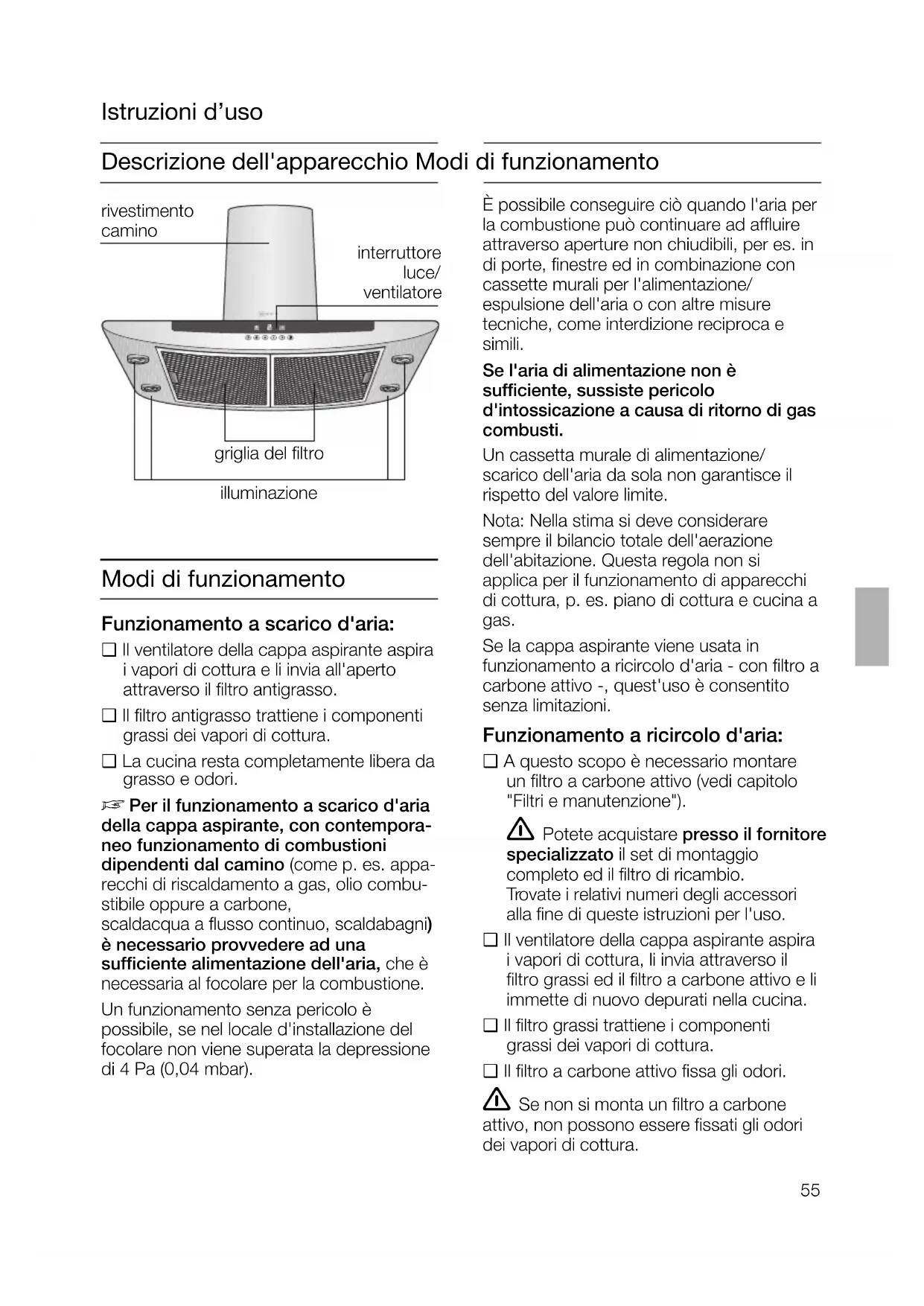

Descrizione dell'apparecchio Modi di funzionamento
Modi di funzionamento
Funzionamento a scarico d'aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.
❑ Il filtro antigrasso trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
D Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora-
neo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combu-
stibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed il filtro di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
Precede la prima utilizzazione
Primo impiego: ❑ Questo libretto di istruzioni per l'usoèprevisto per più versioni dell'apparecchio. É possibile che sianodescritti singoli particolari della dotazio-ne, che non riguardano il Vostro appa-recchio.❑ Questa cappa aspirante è conforme allepertinenti norme di sicurezza.Le riparazioni devono essere eseguitesolo da personale specializzato.Le riparazioni non eseguite a regola d'arte possono causare pericoli graviper l'utilizzatore. Non fiammeggiare pietanze sotto la cappa aspirante.Pericolo d'incendio del filtro grassi ! se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole. É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'usodella cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).Piani di cottura a gas / Fornelli a gas Non usare tutti i fornelli contemporaneamente al massimo caricotermico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell’involucro o pericolo di dannialla cappa aspirante. Nell’uso della cappaaspirante sopra un piano di cottura a gas, incaso d’utilizzazione contemporanea di tre opiù fornelli a gas, la cappa aspirante devefunzionare alla massima potenza d’aspirazione.❑ Prima di usare il nuovo apparecchio, leg-gete attentamente le istruzioni per l'uso.Esse contengono informazioni importantiper la Vostra sicurezza, e anche per l'usoe la manutenzione dell'apparecchio.❑ Conservate bene il libretto delle istruzioniper l'uso e il montaggio, per un eventualesuccessivo proprietario. Se l'apparecchio è danneggiato, non dovete metterlo in funzione. L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitarepericoli deve essere sostituito dalla casaproduttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata. Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioniper il montaggio"). Questa cappa aspirante è destinata solo all’uso domestico. Usare la cappa aspirante solo con le lampadine avvitate. Le lampadine fulminate dovrebbero essere sostituite subito, per evitare unsovraccarico sulle altre lampadine. Non usare mai la cappa aspirante senza filtro grassi.. Grassi e olio surriscaldati possono infiammarsi facilmente.Cucinare perciò pietanze con grassi oppurecon olio, p. es. le patatine fritte, solo sottocontrollo.57
indicazione gradi ventilatore
Per eliminare nel modo più efficace i
❑ Accendere la cappa aspirante
all'inizio della cottura.
❑ Spegnere la cappa aspirante
solo alcuni minuti dopo la fine della
Uso della cappa aspirante
❑ Quando si preme un pulsante viene
emesso per conferma un segnale
Disattivazione del segnale acustico:
❑ Premete contemporaneamente i pulsanti
0 e +, finché dopo ca. 3 secondi non
udite un segnale acustico.
Attivazione del segnale acustico:
❑ Ripetere il procedimento.
Accendere il ventilatore:
❑ Premere il tasto +.
Regolare il grado di aspirazione
❑ Premere il tasto +.
Aumento di un grado.
❑ Premere il tasto –.
Riduzione di un grado.
Spegnere il ventilatore:
❑ Premere il tasto 0.
Poco dopo l'indicazione
❑ Premere il tasto – finché il ventilatore si
Poco dopo l'indicazione
con il grado forte si raggiunge la massima
potenza. Questa ènecessaria per breve
❑ Premere il tasto + più volte, finché non
compare l'indicazione
❑ Se il grado forte non viene disinserito
manualmente, dopo 10 minuti il v
entilatore riduce automaticamente al
Post-funzionamento ventilatore:
❑ Premere il tasto .
La ventola gira per 10 minuti nel grado
selezionato, mentre l’indicazione o
Dopo di ciò la ventola si ferma
❑ Per accendere e spegnere, premete
brevemente il pulsante
❑ L'illuminazione può essere usata
sempre, anche quando il ventilatore è
❑ Regolazione della luminosità:
Mantenete premuto il pulsante
non è stata raggiunta la luminosità
Accensione automatica della luce, per
es. mediante un interruttore a tempo:
❑ Ventilatore e illuminazione devono essere
❑ Dopo 3 secondi per conferma la luce si
Ripetete l'operazione come per
❑ Dopo 3 secondi per conferma la luce si
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Indicazione di saturazione:
U Quando i filtri sono saturi, dopo avere
spento il ventilatore per 10 secondi viene
emesso un segnale acustico e nel display
compare l'indicazione
oltre per lavare i filtri per grassi.
Pulizia dei filtri metallici per grassi:
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
Smontaggio e montaggio dei filtri
metallici per grassi:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Tirare l’arresto dei filtro grassi nel senso
della freccia verso il basso e ruotando
Filtri e manutenzione
2. Sganciare i filtri grassi.
3. Pulite il filtro grassi.
4. Inserire di nuovo i filtri per grassi.
5. Cancellare l'indicazione
Indicazione di saturazione:
quando il filtro a carbone attivo è saturo,
dopo avere spento il ventilatore per 10
secondi viene emesso un segnale acustico
e nel display compare l'indicazione
Non attendere oltre per lavare il filtro a
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi.
2. Premere le linguette sui due lati e
smontare ruotando in basso i filtri per
Filtri e manutenzione
3. Arrestare le linguette sui due lati.
4. Montare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").
5. Cancellare l'indicazione
3. Montare i filtri per grassi.
Cambio del filtro a carbone attivo:
❑ Il filtro a carbone attivo è in vendita nel
commercio specializzato (vedi capitolo
"Accessori speciali").
❑ Usare solo filtri originali.
Così si assicura il funzionamento
Smaltimento del filtro a carbone attivo
❑ I filtri a carbone attivo non contengono
sostanze inquinanti. Essi possono essere
p. es. smaltiti come rifiuti comuni.
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Mediante tempestiva sostituzione del filtro a
carbone attivo, si previene il pericolo
d’incendio, che può insorgere a causa di
accumulo di calore durante la preparazione
di fritture o arrosti.
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").
2. Inserire il filtro a carbone attivo.60
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
❑ Non usare prodotti abrasivi o spugne
❑ Avvertenza: non usare alcool (spirito)
sulle superfici di plastica. Si potrebbero
formare zone opache.
Attenzione! Arieggiare sufficientemente
la cucina, non usare fiamme libere.
Pulire i tasti di comando solo con una
soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
Non pulire le superfici in acciaio inox
con spugne dure, né con detergenti
contenenti sabbia, soda, acido o cloruro.
Superfici di alluminio, vernice e plastica:
❑ Usare un panno per vetri o un panno in
microfibre morbido che non lascia peli.
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
❑ Non usare prodotti abrasivi.
4. Inserire di nuovo l'anello della lampada.
5. Ripristinare l'alimentazione elettrica
inserendo di nuovo la spina di
alimentazione o il fusibile.
Avvertenza: se l'illuminazione non
funzionasse controllare se le lampadine
sono inserite correttamente.
Cambio delle lampade
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimenta-
zione, oppure togliendo il fusibile.
Le lampadine alogene accese si
surriscaldano. Anche alcuni minuti dopo
averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un
cacciavite o simile.
3. Sostituire la lampadina alogena
(lampadina alogena commerciale,
12 Volt, max. 20 Watt, attacco G4).
Attenzione: portalampada ad innesto.
Per afferrare la lampadina usare un
Se nel display compare una J
❑ Vedi capitolo "Filtri e manutenzione".
Se la cappa aspirante non risponde al
❑ Togliere tensione alla cappa aspirante
per ca. 1 minuto estraendo la spina di
alimentazione o disinserendo
l'interruttore di sicurezza.
Quindi inserire di nuovo.
In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
Regolazione dell'indicazione di
Se fosse necessaria la commutazione del
tipo di funzionamento (a scarico d'aria/a
ricircolo d'aria) deve essere cambiata
conformemente anche l'indicazione di
saturazione per i filtri (vedi istruzioni per il
E-Nr. FD Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 50 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora-
neo funzionamento di combustioni
dipendenti dal camino (come p. es.
apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
Funzionamento a scarico d'aria
Rendimento ottimale della cappa
Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di
Diametri di tubo possibilmente grandi e
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
un diametro interno di 150 mm, e
comunque min. 120 mm..
I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
Nel caso di diametri di tubo diversi:
applicare il nastro di tenuta.
Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
❑ Fissare il tubo di scarico dell'aria al
manicotto di riduzione.
Collegamento del tubo di scarico
fissare il tubo di scarico direttamente al
manicotto dell'aria.
Collegamento del tubo di scarico
❑ Fissare il manicotto di riduzione
direttamente sul manicotto dell’aria.
specializzato il set di
Trovate i relativi numeri
istruzioni per l'uso.
Preparazione del muro
Il muro deve essere piano e verticale.
Provvedere ad un robusto fissaggio dei
Allacciamento elettrico
La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
da vedere sulla targhetta del modello
dopo lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
In caso di necessità di allacciamento
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
Scarico d’aria Ricircolo d’aria
30,0 32,0 Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica. 1. Premere e mantenere premuto il tasto 0.
2. Quando compare l'indicazione
premere in aggiunta il tasto ,
finché non compare l'indicazione
Poi rilasciare i tasti.
Poco dopo l'indicazione
Il comando elettronico è così impostato
su funzionamento a ricircolo d'aria.
Ripetendo i passi 1 e 2, il comando
elettronico viene impostato di nuovo sul
funzionamento a scarico d'aria
(indicazione nel display
Commutazione scarico d'aria -
Commutazione del comando elettronico
al funzionamento a ricircolo d'aria:
L'impostazione di serie è per il
funzionamento a scarico d'aria.
La cappa aspirante deve essere
collegata e spenta.66
La cappa aspirante è prevista per il
montaggio sul muro della cucina.
1. Rimuovere il filtro grassi (vedi istruzioni
2. Tracciare sul muro della cucina una linea
mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro le
posizioni per le viti e, per agevolare l'ag-
gancio, tracciare il contorno della zona
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm
per i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
4. Trapanare 2 fori per la squadra d’arresto
superiore e 2 fori per la squadra di
arresto inferiore con ø 8 mm ed inserire i
tasselli a paro con il muro.
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
5. Avvitare la squadra di arresto superiore
e le due squadre di arresto inferiori.
6. Agganciare la cappa aspirante.
Allinearla con le viti di regolazione in
altezza ed in posizione orizzontale.
Controllare se i 4 fori di fissaggio
inferiori sono tracciati correttamente,
altrimenti tracciarli di nuovo.Montaggio 15. Estrarre con precauzione il rivestimentosuperiore del camino verso l'alto edavvitarlo lateralmente con 2 viti allasquadra di arresto.16. Rimontare il filtro grassi (vedi istruzioniper l'uso).12. Staccare il foglio protettivo dai due rivestimenti del camino. Attenzione a non danneggiare la sensibile superficie.13. Inserire il rivestimento superiore delcamino (fessure rivolte verso il basso)nel rivestimento inferiore del camino. Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio comeprotezione sullo spigolo del rivesti-mento inferiore del camino.14. Inserire sotto il rivestimento completodel camino tenendolo obliquo e poiruotarlo verso dietro.
67 07. Rimuovere la cappa aspirante. Trapanare i 4 fori di fissaggio inferiori ø 8 mm ed inserire i tasselli a paro con il muro.
10. Collegare il tubo.11. Collegare l'alimentazione elettrica.
08. Appendere la cappa aspirante ed avvitarla con le altre 4 viti.09. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggioinferiori sulla griglia di protezione.68
limpiacristales suave.
