MANUAL DE USUARIO D99T48N0 NEFF
es Instrucciones de uso
max. 20 Watt, Sockel G4).
de la hotte aspirante.
08. Appendere la cappa aspirante ed avvitarla con le altre 4 viti.09. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggioinferiori sulla griglia di protezione.68

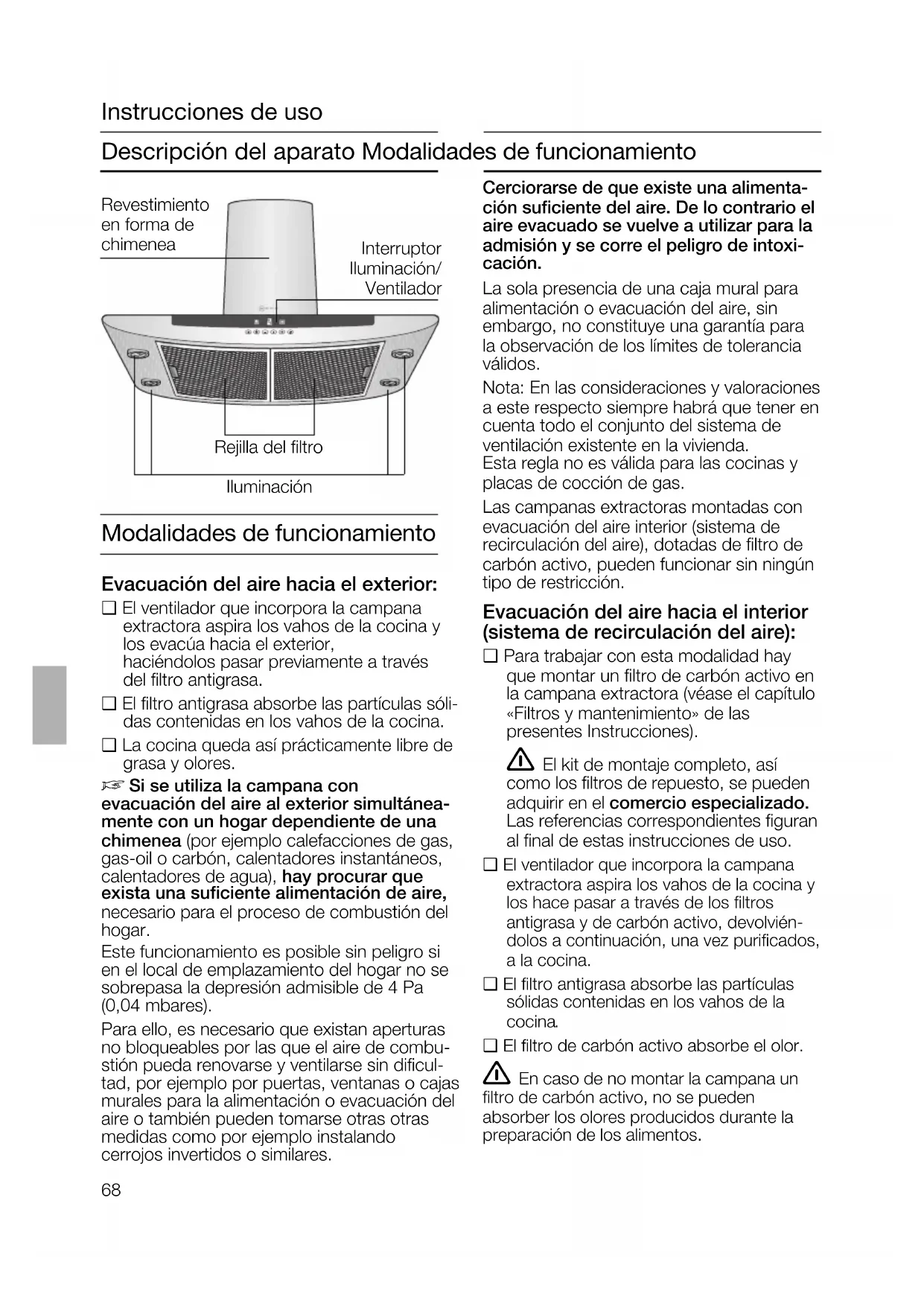

Descripción del aparato Modalidades de funcionamiento
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑ El filtro antigrasa absorbe las partículas sóli-
das contenidas en los vahos de la cocina.
❑ La cocina queda así prácticamente libre de
D Si se utiliza la campana con
evacuación del aire al exterior simultánea-
mente con un hogar dependiente de una
chimenea (por ejemplo calefacciones de gas,
gas-oil o carbón, calentadores instantáneos,
calentadores de agua), hay procurar que
exista una suficiente alimentación de aire,
necesario para el proceso de combustión del
Este funcionamiento es posible sin peligro si
en el local de emplazamiento del hogar no se
sobrepasa la depresión admisible de 4 Pa
Para ello, es necesario que existan aperturas
no bloqueables por las que el aire de combu-
stión pueda renovarse y ventilarse sin dificul-
tad, por ejemplo por puertas, ventanas o cajas
murales para la alimentación o evacuación del
aire o también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Instrucciones de uso
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi-
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y valoraciones
a este respecto siempre habrá que tener en
cuenta todo el conjunto del sistema de
ventilación existente en la vivienda.
Esta regla no es válida para las cocinas y
placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay
que montar un filtro de carbón activo en
la campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso. ❑ El ventilador que incorpora la campanaextractora aspira los vahos de la cocina ylos hace pasar a través de los filtros antigrasa y de carbón activo, devolvién-dolos a continuación, una vez purificados,a la cocina.❑ El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de lacocina . ❑ El filtro de carbón activo absorbe el olor. En caso de no montar la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante lapreparación de los alimentos. Iluminación
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato: ❑ Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y características deequipamiento que no concuerden íntegramente con las de su aparato concreto.❑ Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platosque requieran grasa o aceite caliente, comopor ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben!
Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campanaextractora).Placas de cocción de gas / Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores).❑ Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.❑ Guarde las instrucciones de servicio y demontaje para un posible propietarioposterior. Si el aparato presentara daños o desperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). La presente campana extractora sólo es adecuada para uso doméstico. Utilizar la campana extractora sólo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga delas lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.Escalón intensivo:
Seleccionando el escalón de funciona-
miento intensivo, el ventilador desarrolla su
máxima potencia. Este escalón se suele
usar sólo durante cortos períodos.
❑ Pulsar la tecla + repetidas veces, hasta
que en la pantalla de visualización se
❑ En caso de no desconectar manual-
mente el escalón intensivo, el ventilador
conmuta al cabo de 10 minutos
automáticamente al escalón de potencia
Funcionamiento del ventilador tras su
El ventilador funciona durante
10 minutos en el escalón de potencia
con que seleccionado, iluminándose la
Una vez transcurrido este período, el
ventilador se desconecta automática-
activar o desactivar la iluminación.
La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.
❑ Ajustar la intensidad de la iluminación:
Mantener pulsada la tecla
alcanzar la intensidad de iluminación
Activación automática de la iluminación,
por ejemplo a través de un
❑ El ventilador y la iluminación tienen que
estar desconectados.
Pulsar simultáneamente las teclas – y
❑ Al cabo de 3 segundos, la iluminación se
conecta a modo de confirmación.
Repetir la operación con la iluminación
❑ Al cabo de 3 segundos, la iluminación se
desconecta a modo de confirmación.
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Manejo de la campana extractora
❑ Al pulsar una tecla se escucha una señal
acústica de confirmación.
Desactivar la señal acústica:
❑ Pulsar simultáneamente las teclas 0 y +
hasta que se produzca al cabo de tres
segundos una señal acústica.
Activar la señal acústica:
❑ Repetir la operación descrita más arriba.
Conectar el ventilador:
❑ Pulsar la tecla +.
Conectar el ventilador:
❑ Pulsar la tecla +.
El ventilador pasa a funcionar con un
escalón de potencia superior.
❑ Pulsar la tecla –.
El ventilador pasa a funcionar con un
escalón de potencia inferior.
Ajustar el escalón de potencia del
❑ Pulsar la tecla 0.
{ se apaga al poco tiempo.
❑ Pulsar la tecla de reducción – repetidas
veces, hasta que el ventilador se
{ se apaga al poco tiempo.
ventilador Pantalla de visualización de los escalones de potencia del ventilador Ventilador - Marcha
Indicación del grado
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyen-
do negativamente en el funcionamiento de
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.
Indicación del grado de
saturación de grasa del filtro:
U En caso de estar saturados los filtros se
activa, tras desconectar el ventilador,
durante 10 segundos una señal de aviso
acústica, iluminándose en la pantalla de
visualización de la campana la letra
En tal caso deberá limpiarse el filtro de la
Limpieza del filtro antigrasa metálico:
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Filtros y mantenimiento
2. Desenganchar los filtros de su
3. Limpiar los filtros.
4. Montar los filtros limpios en su sitio.
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desplazar los pulsadores de enclava-
miento de los filtros antigrasa en direc-
ción de la flecha hacia abajo; abatir los
filtros antigrasa hacia abajo.72
Indicación del grado de
saturación de grasa del filtro:
En caso de estar saturado el filtro de
carbón activo, se activa, tras desconectar
el ventilador, durante 10 segundos una
señal de aviso acústica, iluminándose en la
pantalla de visualización de la campana la
En tal caso deberá sustituirse el filtro de la
Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
Desmontar los filtros antigrasa.
2. Oprimir las lengüetas de sujeción por
ambos lados y retirar el filtro de carbón
Filtros y mantenimiento
3. Enclavar las lengüetas de sujeción en
ambos lados del filtro.
4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
J b de la pantalla de
Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
El filtro de carbón activo puede adquirir-
se en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).
Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo
Los filtros de carbón activo no incorpo-
ran ningún tipo de material o substancia
tóxica o nociva. Por esta razón pueden
evacuarse conjuntamente con los
desechos domésticos (cubo de basura).
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
Montar el filtro de carbón activo.73
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplaza-
miento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.74
Averías y perturbaciones
En caso de que en la pantalla de visua-
lización aparezcan las letras
❑ Véase al respecto el capítulo «Filtros y
En caso de no poder accionar los
mandos ni activar las funciones de la
Dejar la campana sin corriente durante
aproximadamente 1 minuto extrayendo
el enchufe de la toma de corriente o
desconectando el fusible de la red.
Conectar a continuación la campana
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
Ajustar la indicación del grado
de saturación del filtro
En caso de que fuera necesario modificar la
modalidad de funcionamiento de la campa-
na extractora de evacuación del aire al
exterior a evacuación del aire al interior, hay
que modificar también la indicación del
grado de saturación del filtro, adaptándolo
a los filtros usados (véanse al respecto las
instrucciones de montaje).
N° E FD Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.75
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).76
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi-
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Funcionamiento con evacuación del
130Antes del montaje
❑ Fijar el tubo de evacuación del aire al
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
Tubo de evacuación corto y liso.
Menor número de codos posible.
Usar en lo posible tubos de gran diáme-
tro, así como codos de gran tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
Los canales planos deberán poseer
una sección interior equivalente a la de
No deben presentar ángulos
En caso de usar tubos con diferentes
Colocar una tira estanqueizante.
Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación
❑ Filtro de carbón activo en caso de no
existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
Conexión de los tubos de
Tubo con diámetro de 150 mm:
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.
En caso de tubos de evacuación
con 120 mm de diámetro:
❑ Fijar directamente el tubo reductor en el
racor de empalme de la evacuación del
los filtros de repuesto,
se pueden adquirir en
Preparativos en la pared
La pared tiene que ser lisa y vertical.
Procurar un asiento firme de los tacos
La campana extractora sólo podrá conectar-
se a una toma (caja) de corriente provista de
puesta a tierra. La toma de corriente deberá
encontrarse o montarse directamente detrás
del revestimiento decorativo de la campana.
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato de
la red eléctrica, antes de iniciar los trabajos
Longitud del cable de conexión a la red
En caso de necesitar una conexión fija a la
El aparato sólo deberá ser conectado a la red
eléctrica por un instalador-electricista registra-
do como tal en la empresa de abastecimiento
de energía eléctrica de la zona. Como disposi-
tivo de separación se admiten interruptores
con una abertura de contacto superior a
3 mm y desconexión de todas las fases. Esto
incluye interruptores LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, un técnico espe-
cializado del Servicio de Asistencia Técnica
Oficial o un técnico especializado del ramo, a
fin de evitar situaciones de peligro.
La campana extractora cumple las normas
comunitarias en materia de radiodesparasitaje.
30,0 32,0 Nos reservamos el derecho de introducir modificacio-nes o cambios constructivos en los aparatos comoconsecuencia del progreso técnico. Modificar el funcionamiento de
la campana extractora de
evacuación del aire hacia el
exterior a evacuación del aire
Modificar el mando electrónico de la
campana de funcionamiento con
evacuación del aire al exterior a
evacuación del aire al interior:
La campana extractora viene ajustada
de fábrica a funcionamiento con
evacuación del aire hacia el exterior.
La campana extractora tiene que estar
acoplada a la red eléctrica, pero
1. Pulsar la tecla «0», manteniéndola
2. Mientras permanezca iluminada la
{, pulsar adicionalmente la
tecla hasta que se ilumine la
tiempo. El mando electrónico de la
campana ha sido ajustado a
funcionamiento con evacuación del aire
En caso de repetir las fases descritas en
los apartados 1 y 2, se vuelve a ajustar
la campana extractora a funcionamiento
con evacuación del aire hacia el exterior
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar la escuadra de soporte
superior, así como las dos escuadras de
6. Enganchar la campana extractora.
Ajustar la altura y la posición horizontal
de la misma con ayuda de los tornillos
Verificar si los cuatro taladros para
los tornillos de sujeción están
correctamente marcados. En caso
necesario, marcarlos de nuevo.
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción.
Para facilitar el trabajo, dibujar
ligeramente en la pared los contornos
de la campana que debe engancharse
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas.
El borde inferior de la plantilla de montaje
corresponde al borde inferior de la
4. Practicar dos taladros para la escuadra
superior y otros dos para la escuadra
inferior de 8 mm de diámetro cada uno.
Introducir los tacos en los taladros a ras
Montaje 16. Montar el filtro antigrasa (véanse alrespecto las instrucciones de uso de lacampana extractora).12. Retirar la lámina protectora de los revestimientos laterales de la chimenea. Evite que se produzcan daños sobre las superficies sensibles.13. Introducir el revestimiento superior de lachimenea (con las rendijas hacia abajo)en el revestimiento inferior ¡Evite los rasguños al montar los elementos de revestimiento en formade chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.14. Montar el revestimiento de chimeneacompleto en posición inclinada y des-plazarlo hacia atrás.15. Desplazar cuidadosamente el revestimiento superior de la chimeneahacia arriba y atornillarlo lateralmentecon dos tornillos, en la escuadra desoporte.
10. Empalmar el tubo de evacuación delaire en la campana extractora.11. Conectar el aparato a la red eléctrica.
08. Enganchar la campana extractora yfijarla con los cuatro tornillos restantes.09.Pegar una lámina protectora sobre losagujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.07. Desmontar la campana extractora. Practicar los cuatro taladros inferiores, de 8 mm de diámetro, para los tornillos de sujeción. Introducir los tacos en los taladros a ras con la pared.Περιγραφή της συσκευής
