MANUAL DE USUARIO D9970N1 NEFF
es Instrucciones de uso
max. 20 Watt, Sockel G4).
de la hotte aspirante.

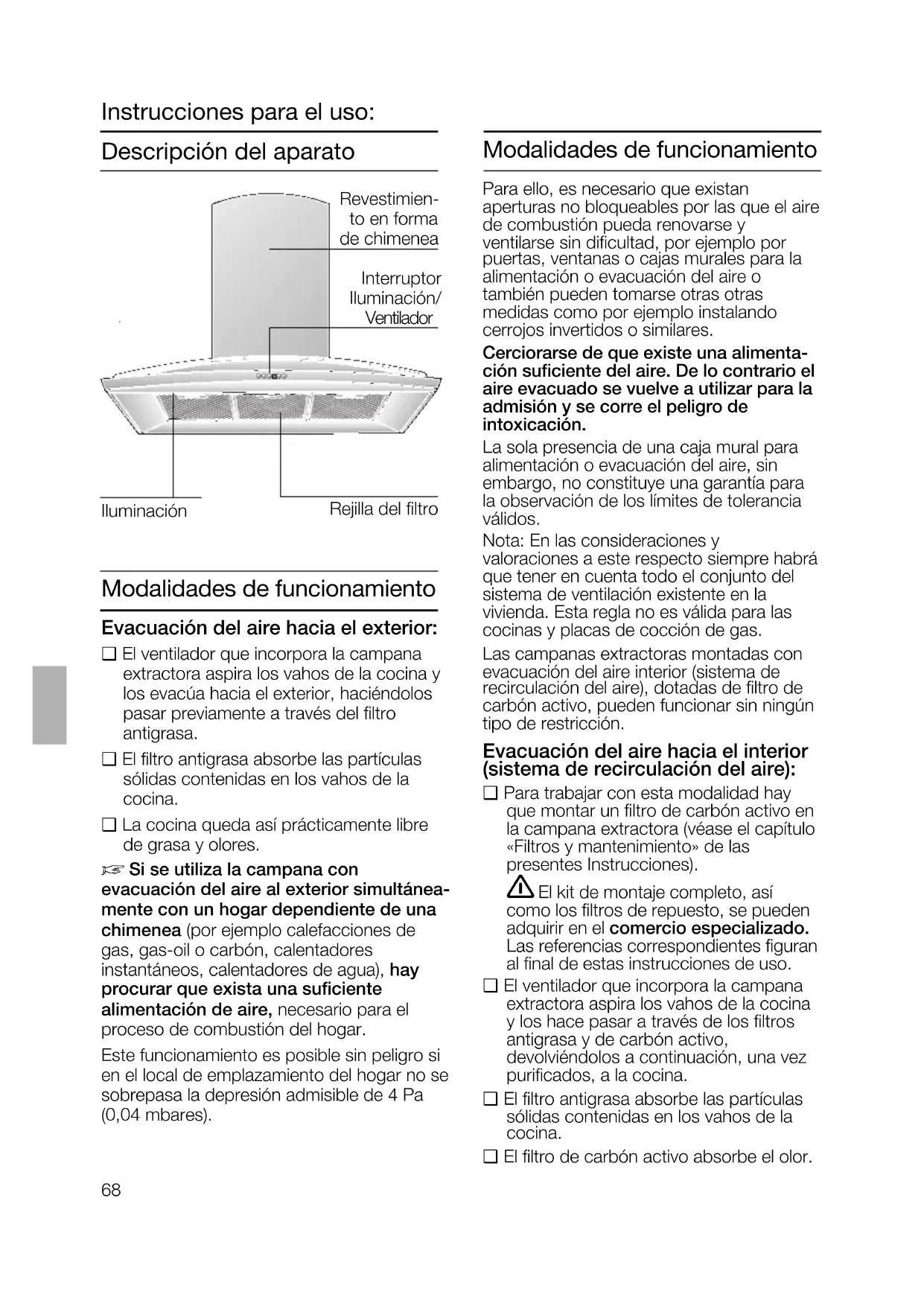

Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los evacúa hacia el exterior, haciéndolos
pasar previamente a través del filtro
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ La cocina queda así prácticamente libre
D Si se utiliza la campana con
evacuación del aire al exterior simultánea-
mente con un hogar dependiente de una
chimenea (por ejemplo calefacciones de
gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si
en el local de emplazamiento del hogar no se
sobrepasa la depresión admisible de 4 Pa
Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay
que montar un filtro de carbón activo en
la campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los hace pasar a través de los filtros
antigrasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ El filtro de carbón activo absorbe el olor.
Descripción del aparato
Instrucciones para el uso:
Antes de la primera utilización
Antes de la puesta en marcha inicial
❑ Las presentes instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
❑ Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
No preparar alimentos o platos
flameados directamente debajo de la
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
Placas de cocción de gas / Hornos de
Utilizar los quemadores de gas
Las llamas de los quemadores de gas
deberán encontrarse siempre cubiertas con
El fuerte calor desprendido por las llamas
de gas podría ocasionar desperfectos de
!consideración en la campana extractora!.
❑ Antes de emplear el aparato nuevo
deberá leer detenidamente las
instrucciones de servicio de la cocina
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.
❑ Guarde las instrucciones de servicio y de
montaje para un posible propietario
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
Elimine los envases y el material de
embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
Utilizar la campana extractora sólo con
las lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.
No usar nunca la campana extractora
sin incorporar el filtro antigrasa.
Las grasas y aceites calentados
excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.70
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Manejo de la campana extractora
❑ Al pulsar una tecla se escucha una señal
acústica de confirmación.
Desactivar la señal acústica:
❑ Pulsar simultáneamente las teclas 0 y +
hasta que se produzca al cabo de tres
segundos una señal acústica.
Activar la señal acústica:
❑ Repetir la operación descrita más arriba.
Conectar el ventilador:
❑ Pulsar la tecla +.
Conectar el ventilador:
❑ Pulsar la tecla +.
El ventilador pasa a funcionar con un
escalón de potencia superior.
❑ Pulsar la tecla –.
El ventilador pasa a funcionar con un
escalón de potencia inferior.
Ajustar el escalón de potencia del
❑ Pulsar la tecla 0.
{ se apaga al poco tiempo.
❑ Pulsar la tecla de reducción – repetidas
veces, hasta que el ventilador se
{ se apaga al poco tiempo.
cia del ventilador Pantalla de visualizaciónde los escalones depotencia del ventilador Ventilador -
Seleccionando el escalón de funciona-
miento intensivo, el ventilador desarrolla su
máxima potencia. Este escalón se suele
usar sólo durante cortos períodos.
❑ Pulsar la tecla + repetidas veces, hasta
que en la pantalla de visualización se
❑ En caso de no desconectar manual-
mente el escalón intensivo, el ventilador
conmuta al cabo de 10 minutos
automáticamente al escalón de
Funcionamiento del ventilador tras su
El ventilador funciona durante 10
minutos en el escalón
|. En la pantalla de
visualización destella un punto.
El ventilador se desconecta automática-
mente una vez transcurrido dicho
activar o desactivar la iluminación.
La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.
❑ Ajustar la intensidad de la iluminación:
Mantener pulsada la tecla
alcanzar la intensidad de iluminación
Activación automática de la iluminación,
por ejemplo a través de un
❑ El ventilador y la iluminación tienen que
estar desconectados.
Pulsar simultáneamente las teclas – y
❑ Al cabo de 3 segundos, la iluminación se
conecta a modo de confirmación.
Repetir la operación con la iluminación
❑ Al cabo de 3 segundos, la iluminación se
desconecta a modo de confirmación.71
Filtros y mantenimiento
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.
Indicación del grado de
saturación de grasa del filtro:
En caso de estar saturados los filtros se
activa, tras desconectar el ventilador,
durante 10 segundos una señal de aviso
acústica, iluminándose en la pantalla de
visualización de la campana la letra
En tal caso deberá limpiarse el filtro de la
Limpieza del filtro antigrasa metálico:
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Desmontar y montar los filtros antigrasa
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.
❑ Pulsar la tecla 0.72
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
Indicación del grado de
saturación de grasa del filtro:
En caso de estar saturado el filtro de
carbón activo, se activa, tras desconectar
el ventilador, durante 10 segundos una
señal de aviso acústica, iluminándose en la
pantalla de visualización de la campana la
En tal caso deberá sustituirse el filtro de la
Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desmontar los filtros antigrasa.
2. Oprimir las lengüetas de sujeción por
ambos lados y retirar el filtro de carbón
Filtros y mantenimiento
3. Enclavar las lengüetas de sujeción en
ambos lados del filtro.
4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
3. Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
El filtro de carbón activo puede adquirir-
se en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).
Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo
Los filtros de carbón activo no incorpo-
ran ningún tipo de material o substancia
tóxica o nociva. Por esta razón pueden
evacuarse conjuntamente con los dese-
chos domésticos (cubo de basura).
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
Montar el filtro de carbón activo.73
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplaza-
miento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.74
Averías y perturbaciones
En caso de que en la pantalla de visua-
lización aparezcan las letras
❑ Véase al respecto el capítulo «Filtros y
En caso de no poder accionar los
mandos ni activar las funciones de la
Dejar la campana sin corriente durante
aproximadamente 1 minuto extrayendo
el enchufe de la toma de corriente o
desconectando el fusible de la red.
Conectar a continuación la campana
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
Ajustar la indicación del grado
de saturación del filtro
En caso de que fuera necesario modificar la
modalidad de funcionamiento de la campa-
na extractora de evacuación del aire al
exterior a evacuación del aire al interior, hay
que modificar también la indicación del
grado de saturación del filtro, adaptándolo
a los filtros usados (véanse al respecto las
instrucciones de montaje).
N° E FD Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.75
Instrucciones de montaje: – Advertencias importantes
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario o
pared alta. Distancia mínima a observar:
El montaje de las campanas extracto-
ras por encima de una cocina o placa de
cocción de gas sólo está permitido si se
observa una distancia mínima de 650 mm
(Fig. 1) y no se superan las siguientes
cargas térmicas nominales:
Cocinas de cocción de gas
quemador de gas máx. 03,0 kW Carga térmica de todos
los quemadores de gas máx. 08,3 kW Carga térmica del horno máx. 03,9 kW
Placas de cocción (encimeras) de gas
quemador de gas máx. 03,9 kW Carga térmica de todos
los quemadores de gas máx. 11,3 kW
Placas (encimeras) vitrocerámicas de
Los valores acerca de la carga térmica
nominal no son válidos para las placas
vitrocerámicas de gas. Por lo tanto, es
imprescindible observar las referencias
que facilite el fabricante de la placa vitro-
❑ Cocinas para combustibles sólidos
Para este tipo de cocinas rigen los
mismos valores que para las cocinas de
gas en cuanto a la carga térmica
admisible y la mínima distancia a
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada no
desmontable y se cumplen las normas y
disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
No tire su aparato usado al vertedero
más próximo. Los aparatos eléctricos usa-
dos incorporan materiales valiosos que se
pueden recuperar. Por ello deberán entregar-
se a dicho efecto en un centrooficial de reco-
gida o recuperación demateriales reciclables
(por ejemplo Servicio o centro municipal de
desguace o instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del Centro
de recuperación de materiales más próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido duran-
te el transporte hasta su hogar por un
embalaje protector. Todos los materiales de
embalaje utilizados son respetuosos con el
medio ambiente y pueden ser reciclados o
reutilizados. Contribuya activamente a la
protección del medio ambiente insistiendo
en unos métodos de eliminación y recuper-
ación de los materiales de embalaje respe-
tuosos con el medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo de
cocina que se utilice).
La distancia mínima a observar entre las
zonas de cocción (de una placa o cocina
eléctrica) y el borde inferior de la campana
es de 550 mm (Fig. 1).
Advertencias adicionales relativas a las
Al proceder al montaje de los quemado-
res de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.Antes del montaje
Funcionamiento con evacuación del
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
0 mind.40Antes del montaje
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
Tubo de evacuación corto y liso.
Menor número de codos posible.
Usar en lo posible tubos de gran diáme-
tro, así como codos de gran tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
Los canales planos deberán poseer
una sección interior equivalente a la de
No deben presentar ángulos
En caso de usar tubos con diferentes
Colocar una tira estanqueizante.
Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación
❑ Filtro de carbón activo en caso de no
existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
❑ Fijar el tubo de evacuación del aire al
Conexión de los tubos de
Tubo con diámetro de 150 mm:
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.
En caso de tubos de evacuación
con 120 mm de diámetro:
❑ Colocar el tubo reductor en el empalme
de evacuación del aire de la campana.
Practicar previamente dos agujeros de
3 mm de diámetro para la fijación del
tubo. Fijar el tubo con los tornillos
los filtros de repuesto,
se pueden adquirir en
Las referencias corre-
spondientes figuran al
instrucciones de uso.
Conexión eléctricaAntes del montaje
Preparativos en la pared
La pared tiene que ser lisa y vertical.
Procurar un asiento firme de los tacos
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
Características eléctricas:
figuran en la placa de características que
es accesible después de quitar los marcos
de filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
En caso de necesitar una conexión fija a
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión
de todas las fases. Esto incluye
interruptores LS y contactores.
La campana extractora cumple las normas
25,0 26,5 Nos reservamos el derecho de introducir modificacio-nes o cambios constructivos en los aparatos comoconsecuencia del progreso técnico. Modificar el funcionamiento de la campana extractora de
evacuación del aire hacia el exterior a evacuación del aire al interior
Modificar el mando electrónico de la
campana de funcionamiento con
evacuación del aire al exterior a
evacuación del aire al interior:
La campana extractora viene ajustada
de fábrica a funcionamiento con
evacuación del aire hacia el exterior.
La campana extractora tiene que estar
acoplada a la red eléctrica, pero
1. Pulsar la tecla «0», manteniéndola
2. Mientras permanezca iluminada la
{, pulsar adicionalmente la
tecla hasta que se ilumine la
indicación ã. Soltar a continuación
tiempo. El mando electrónico de la
campana ha sido ajustado a
funcionamiento con evacuación del aire
En caso de repetir las fases descritas en
los apartados 1 y 2, se vuelve a ajustar
la campana extractora a funcionamiento
con evacuación del aire hacia el exterior
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared la posición de los
tornillos con ayuda de la plantilla.
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas.
El borde inferior de la plantilla de montaje
corresponde al borde inferior de la
4. Practicar 4 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y dos para fijar el
revestimiento decorativo en forma de
chimenea, con diámetro 8 mm. Colocar
en los mismos los tacos correspondien-
tes, prestando atención a que los tacos
queden perfectamente a ras con la
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar la escuadra de soporte
del revestimiento con dos tornillos
6. Enroscar los dos tornillos hexagonales
superiores hasta unos 5 mm.
7. Enganchar la campana extractora en los
10. Empalmar el tubo de evacuación del
aire en la campana extractora.
11. Conectar el aparato a la red eléctrica.
12. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.
¡Prestar atención a no dañar la
superficie sensible de acero inoxidable
de los revestimientos!
14. Levantar ligeramente el elemento
superior del revestimiento de la
chimenea y fijarlo lateralmente, con
ayuda de dos tornillos, a la escuadra
13. Enganchar los dos elementos del
revestimiento de la chimenea despla-
zándolos uno respecto al otro - las
ranuras de la parte telescópica superior
deberá estar hacia abajo. Colocar el
revestimiento en forma de chimenea en
la ranura de soporte de la campana
¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
08. Enroscar los dos tornillos hexagonales
¡Antes de apretar a tope los tornillos
de sujeción de la campana, hay que
09. Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
15. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).
16. Introducir el estribo en la parte frontal,
desde arriba, en los dos taladros.
