MODE D'EMPLOI D9970N1 NEFF

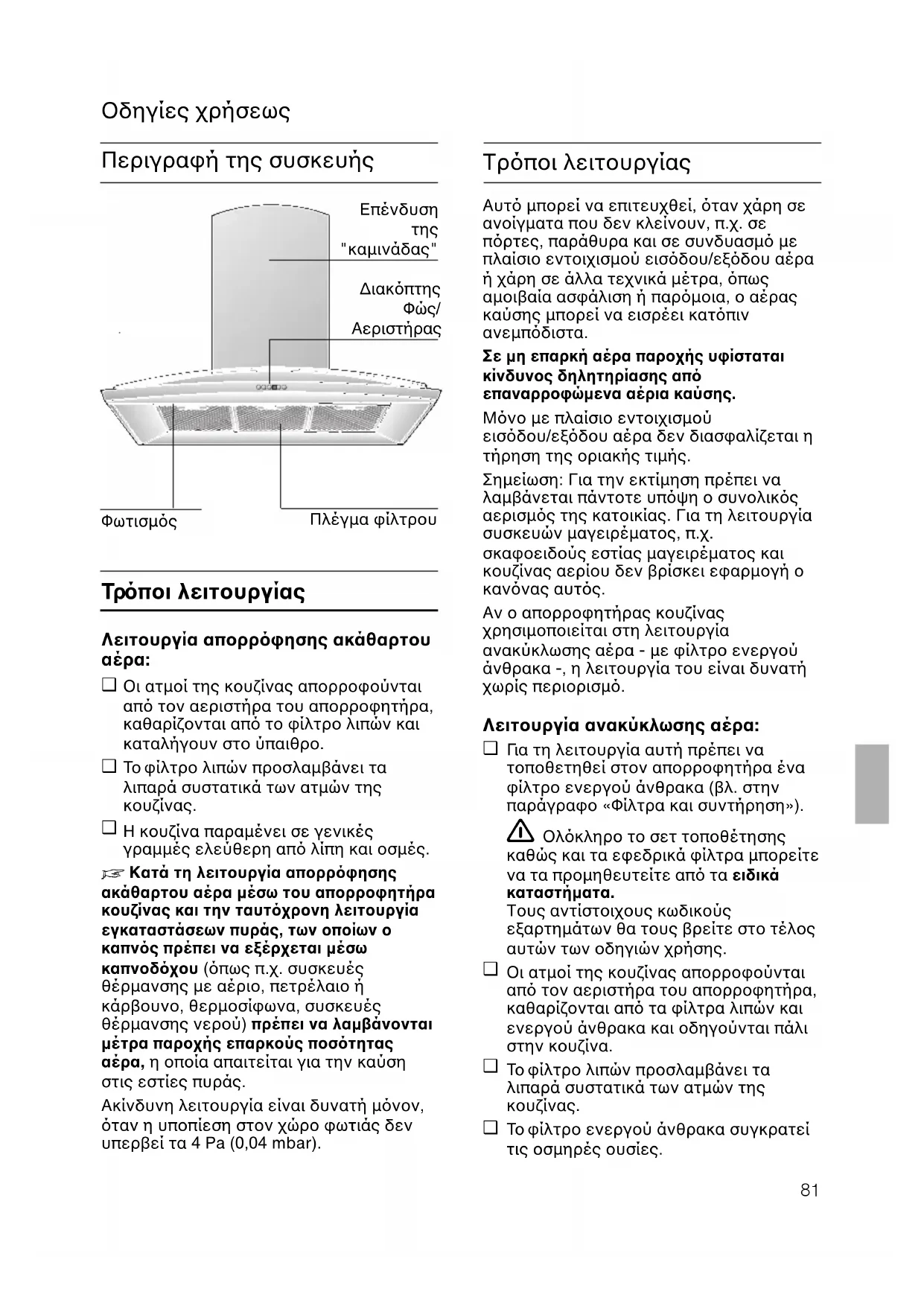

3.Περιγραφή της συσκευής

Λειτουργία απορρφησης ακάθαρτου

❑ Οι ατµοί της κουζίνας απορροφούνταιαπ τον αεριστήρα του απορροφητήρα,καθαρίζονται απ το φίλτρο λιπών καικαταλήγουν στο ύπαιθρο. ❑ Το φίλτρο λιπών προσλαµβάνει ταλιπαρά συστατικά των ατµών τηςκουζίνας. ❑ Η κουζίνα παραµένει σε γενικέςγραµµές ελεύθερη απ λίπη και οσµές. D Κατά τη λειτουργία απορρφησηςακάθαρτου αέρα µέσω του απορροφητήρακουζίνας και την ταυτχρονη λειτουργίαεγκαταστάσεων πυράς, των οποίων οκαπνς πρέπει να εξέρχεται µέσωκαπνοδχου (πως π.χ. συσκευέςθέρµανσης µε αέριο, πετρέλαιο ήκάρβουνο, θερµοσίφωνα, συσκευέςθέρµανσης νερού) πρέπει να λαµβάνονταιµέτρα παροχής επαρκούς ποστηταςαέρα, η οποία απαιτείται για την καύσηστις εστίες πυράς.Ακίνδυνη λειτουργία είναι δυνατή µνον,ταν η υποπίεση στον χώρο φωτιάς δενυπερβεί τα 4 Pa (0,04 mbar).Αυτ µπορεί να επιτευχθεί, ταν χάρη σεανοίγµατα που δεν κλείνουν, π.χ. σεπρτες, παράθυρα και σε συνδυασµ µεπλαίσιο εντοιχισµού εισδου/εξδου αέραή χάρη σε άλλα τεχνικά µέτρα, πωςαµοιβαία ασφάλιση ή παρµοια, ο αέραςκαύσης µπορεί να εισρέει κατπινανεµπδιστα.Σε µη επαρκή αέρα παροχής υφίσταταικίνδυνος δηλητηρίασης απεπαναρροφώµενα αέρια καύσης.Μνο µε πλαίσιο εντοιχισµούεισδου/εξδου αέρα δεν διασφαλίζεται ητήρηση της οριακής τιµής.Σηµείωση: Για την εκτίµηση πρέπει ναλαµβάνεται πάντοτε υπψη ο συνολικςαερισµς της κατοικίας. Για τη λειτουργίασυσκευών µαγειρέµατος, π.χ.σκαφοειδούς εστίας µαγειρέµατος καικουζίνας αερίου δεν βρίσκει εφαρµογή οκαννας αυτς.Αν ο απορροφητήρας κουζίναςχρησιµοποιείται στη λειτουργίαανακύκλωσης αέρα - µε φίλτρο ενεργούάνθρακα -, η λειτουργία του είναι δυνατήχωρίς περιορισµ. Λειτουργία ανακύκλωσης αέρα:

❑ Γι α τη λειτουργία αυτή πρέπει νατοποθετηθεί στον απορροφητήρα έναφίλτρο ενεργού άνθρακα (βλ. στηνπαράγραφο «Φίλτρα και συντήρηση»).  Ολκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα µπορείτε να τα προµηθευτείτε απ τα ειδικά καταστήµατα.Τους αντίστοιχους κωδικούς εξαρτηµάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης. ❑ Οι ατµοί της κουζίνας απορροφούνταιαπ τον αεριστήρα του απορροφητήρα,καθαρίζονται απ τα φίλτρα λιπών καιενεργού άνθρακα και οδηγούνται πάλιστην κουζίνα. ❑ Το φίλτρο λιπών προσλαµβάνει ταλιπαρά συστατικά των ατµών τηςκουζίνας. ❑ Το φίλτρο ενεργού άνθρακα συγκρατείτις οσµηρές ουσίες. 81 Φωτισµς∆ιακπτης Φώς/ ΑεριστήραςΠλέγµα φίλτρουΕπένδυση της "καµινάδας"82

Πριν την πρώτη χρήση

Σπουδαίες υποδείξεις:

❑ Tο παρν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα µοντέλα τηςσυσκευής. Eνδέχεται ορισµέναµεµονωµένα χαρακτηριστικά του εξο-πλισµού που περιγράφονται να µηναφορούν τη δική σας συσκευή. ❑ Αυτς ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούςκανονισµούς ασφαλείας.Οι επισκευές επιτρέπεται ναεκτελούνται µνον απ τους ειδικούς.%ταν δεν γίνονται σωστά οι επισκευές,είναι δυνατν να προκύψουν σοβαρέςζηµιές για τον χρήστη. ❑ Προτού χρησιµοποιήσετε την καινούρ- για συσκευή, διαβάστε µε προσοχή τιςοδηγίες χρήσης. Περιέχουν σηµαντικέςπληροφορίες για την ασφάλειά σαςκαθώς και για τη χρήση και τη συν-τήρηση της συσκευής. ❑ Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχοµένωςγια κάποιον επµενο χρήστη.  Aν έχει πάθει ζηµία η συσκευή, δεν επιτρέπεται να τη χρησιµοποιήσετε.  Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος και η θέση σε λειτουργία γιαπρώτη φορά επιτρέπεται να διεξαχθούνµνον απ τον ειδικ.  Αποσύρετε τα υλικά συσκευασίας σύµφωνα µε τους κανονισµούς (βλ.οδηγίες τοποθέτησης).  Χρησιµοποιείτε τον απορροφητήρα κουζίνας µνον, ταν έχουν τοποθετηθείκαι βιδωθεί οι λαµπτήρες.  Οι καµµένοι λαµπτήρες θα πρέπει να αλλάζονται αµέσως, ούτως ώστε νααποφεύγεται η υπερφρτωση τωνυπολοίπων λαµπτήρων.  Μην χρησιµοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρολιπών.  Λίπη ή λάδια, τα οποία έχουν υπερθερµανθεί, είναι δυνατν νααναφλεχθούν εύκολα.Γι α τον λγο αυτ τα φαγητά µε λίπος ήλάδι, π.χ. πατάτες τηγανητές, πρέπει ναµαγειρεύονται µνον υπ επίβλεψη.  Μην παρασκευάζετε ποτέ φλαµπέ φαγητών κάτω απ τον απορροφητήρακουζίνας.Κίνδυνος να πάρει φωτιά το φίλτρο ! λιπών απ τις ανερχµενες φλγες.

 Η λειτουργία του απορροφητήρα κουζίνας πάνω απ εστία φωτιάς µεστερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.)επιτρέπεται µνον κάτω απ ορισµένεςπροϋποθέσεις (βλ. οδηγίες τοποθέτησης).Σκαφοειδείς βάσεις εστιών αερίου /Κουζίνες αερίου  Χρησιµοποιείτε τις εστίες υγραερίου πάντοτε µε τον κατάλληλο τρπο και γιατον σκοπ που έχουν προβλεφθεί..Σηµαντικ:Οι φλγες των "µατιών" υγραερίου πρέπεινα καλύπτονται πάντοτε απ µαγειρικάσκεύη.Απ την ισχυρή έκλυση θερµτητας που παράγεται απ τις ανοιχτές φλγες κατά την καύση του υγραερίου,θα µπορούσαν να προκληθούν βλάβες ! στον απορροφητήρα κουζίνας.83

Χειρισµς του απορροφητήρα κουζίνας

 Οι ατµοί κουζίνας µπορούν να απορροφηθούν µε τον πλέοναποτελεσµατικτερο τρπο: ❑ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του µαγειρέµατος και ❑ θέτοντας τον αεριστήρα εκτς λειτουργίας αφού παρέλθουν µερικάλεπτά απ τη λήξη του µεγειρέµατος.Ηχητικ σήµα: ❑ Κατά το πάτηµα οποιουδήποτε πλήκτρου ηχεί για επιβεβαίωση έναηχητικ σήµα.Απενεργοποίηση του ηχητικού σήµατος: ❑ Πατήστε ταυτχρονα τα πλήκτρα 0 και +, µέχρι να ηχήσει µετά απ περ. 3δευτερλεπτα ένα σήµα.Ενεργοποίηση του ηχητικού σήµατος: ❑ Επαναλαµβάνετε τη διαδικασία. Θέση του αεριστήρα σε λειτουργία: ❑ Πατήστε το πλήκτρο +. Ρύθµιση της επιθυµητής βαθµίδας τουαεριστήρα: ❑ Πατήστε το πλήκτρο +. Ο αεριστήρας ρυθµίζεται στην αµέσωςυψηλτερη βαθµίδα. ❑ Πατήστε το πλήκτρο –. Ο αεριστήρας ρυθµίζεται στην αµέσωςχαµηλτερη βαθµίδα.Θέση του αεριστήρα εκτς λειτουργίας: ❑ Πατήστε το πλήκτρο 0. Η ένδειξη { σβήνει µετά απ λίγο χρνο. Ή:

❑ Πατήστε το πλήκτρο – τσες φορές, µέχρι να τεθεί ο αεριστήρας εκτςλειτουργίας.Η ένδειξη { σβήνει µετά απ λίγο χρνο. Φώς Αεριστήρας- OffΘέση τουαεριστήρα σεχαµηλτερηβαθµίδα= Θέση τουαεριστήρα σελειτουργία και σευψηλτερηβαθµίδαΈνδειξηβαθµίδων τουαεριστήραΠεραιτέρωλειτουργία τουαεριστήραΕντατική βαθµίδα:Μέσω της εντατικής βαθµίδας επιτυγχάνεται ηµεγαλύτερη ισχύς του απορροφητήρα. Αυτήχρειάζεται για µικρ χρονικ διάστηµα. ❑ Πατήστε το πλήκτρο + τσες φορές, µέχρι ν' ανάψει η ένδειξη ç

❑ Αν η εντατική βαθµίδα δεν τεθεί µε το χέρι εκτς λειτουργίας, ττε οαεριστήρας ρυθµίζεται µετά απ 10λεπτά αυτµατα πίσω στη βαθµίδα }

. Περαιτέρω λειτουργία του αεριστήρα: ❑ Πατήστε το πλήκτρο . Ο αεριστήρας λειτουργεί επί 10 λεπτάστη βαθµίδα | , κατά τη διάρκεια αυτήαναβοσβήνει στην ένδειξη µίακουκκίδα. Κατπιν ο αεριστήρας τίθεταιαπ µνος του εκτς λειτουργίας.Φωτισµς: ❑ Γι α την ενεργοποίηση και απενεργοποίηση πατήστε για λίγο τοπλήκτρο a.

❑ Ο φωτισµς µπορεί να χρησιµοποιηθεί ανά πάσα στιγµή, ακµα κι ταν οαεριστήρας δεν βρίσκεται σελειτουργία. ❑ Ρύθµιση της φωτειντητας: Κρατήστε το πλήκτρο a πατηµένο, µέχρι να επιτευχθεί η επιθυµητήφωτειντητα.Αυτµατη ενεργοποίηση του φωτισµού,π.χ. µέσω χρονοδιακπτη: ❑ Ο αεριστήρας και ο φωτισµς δεν πρέπει να είναι ενεργοποιηµένοι.Ενεργοποίηση:Πατήστε ταυτχρονα τα πλήκτρα – και !.

❑ Μετά απ 3 δευτερλεπτα περίπου ανάβει για επαλήθευση το φως.Απενεργοποίηση:Επαναλαµβάνετε τη διαδικασία µεαναµµένο το φως. ❑ Μετά απ 3 δευτερλεπτα περίπου σβήνει για επαλήθευση το φως.84

Γι α την πρσληψη των λιπαρών

συστατικών του ατµού της κουζίνας έχουν

τοποθετηθεί στη συσκευή µεταλλικά

Τα φύλλα των φίλτρων αποτελούνται απ

µέταλλο που δεν καίγεται.

Με την αύξηση του κορεσµού των

φίλτρων µε κατάλοιπα που περιέχουν

λίπος, αυξάνεται η δυναττητα ανάφλεξης

αυτού και µπορεί να εµποδίζεται η

λειτουργία του απορροφητήρα.

Καθαρίζοντας έγκαιρα τα µεταλλικά

φίλτρα λιπών, προλαµβάνετε τον κίνδυνο

πυρκαϊάς, ο οποίος µπορεί να προκύψει

απ τη θερµική συµφρηση κατά το

τηγάνισµα σε φριτέζα ή τηγάνι.

Ένδειξη κορεσµού των φίλτρων:

Σε περίπτωση κορεσµού των φίλτρων

λιπών ηχεί µετά τη θέση του αεριστήρα

εκτς λειτουργίας επί 10 δευτερλεπτα

ένα σήµα και η ένδειξη

αργτερο σ' αυτή την περίπτωση θα

πρέπει να καθαρίσετε τα φίλτρα λιπών.

Καθαρισµς των µεταλλικών φίλτρων

❑ Μπορείτε να καθαρίσετε τα φίλτρα

πλένοντάς τα στο πλυντήριο πιάτων,

πράγµα το οποίο µως είναι δυνατν να

προκαλέσει ελαφρύ ξεθώριασµα των

Μεταλλικά φίλτρα λιπών, τα οποία

έχουν κορεσθεί ισχυρά, δεν πρέπει να

πλένονται στο πλυντήριο πιάτων µαζί

❑ Σε περίπτωση καθαρισµού των φίλτρων

στο χέρι, τοποθετείτε τα φίλτρα µέσα

σε καυτ διάλυµα απορρυπαντικού,

ούτως ώστε να µαλακώσουν οι ρύποι.

Κατπιν βουρτσίζετε τα φίλτρα, τα

ξεπλένετε καλά και τ' αφήνετε να

Αφαίρεση και τοποθέτηση των µεταλλικών

1. Πιέζετε το πλήκτρο ασφάλισης στα

φίλτρα λιπών στην κατεύθυνση του

βέλους προς τα µέσα και αφαιρείτε τα

φίλτρα λιπών, τραβώντας προς τα

Φίλτρα και συντήρηση

2. Καθαρίζετε τα φίλτρα λιπών.

3. Τοποθετείτε τα καθαρισµένα φίλτρα

λιπών πάλι στη συσκευή.

4. Σβήνετε την ένδειξη

❑ Πατάτε το πλήκτρο 0.85

Φίλτρο ενεργού άνθρακα:

Γι α τη συγκράτηση των οσµηρών ουσιών

κατά τη λειτουργία ανακύκλωσης αέρα.

Ένδειξη κορεσµού του φίλτρου:

Σε περίπτωση κορεσµού του φίλτρου

ενεργού άνθρακα ηχεί µετά τη θέση του

αεριστήρα εκτς λειτουργίας επί 10

δευτερλεπτα ένα σήµα και η ένδειξη

ανάβει. Το αργτερο σ' αυτή την

περίπτωση θα πρέπει να αλλάξετε το

φίλτρο ενεργού άνθρακα.

Aφαίρεση του φίλτρου ενεργού άνθρακα:

1. Αφαιρείτε τα φίλτρα λιπών.

2. Πιέζετε τις γλώσσες και απ τις δύο

πλευρές προς τα µέσα και αφαιρείτε το

φίλτρο ενεργού άνθρακα, τραβώντας

Φίλτρα και συντήρηση

3. Ασφαλίζετε τις γλώσσες και απ τις δύο

4. Τοποθετείτε στη συσκευή τα φίλτρα

λιπών (βλ. στην παράγραφο "Αφαίρεση

και τοποθέτηση των µεταλλικών

5. Σβήνετε την ένδειξη

❑ Πατάτε το πλήκτρο 0.

3. Τοποθετείτε στη συσκευή τα φίλτρα

Αλλαγή του φίλτρου ενεργού άνθρακα:

❑ Το φίλτρο ενεργού άνθρακα µπορείτε

να το προµηθευτείτε απ τα ειδικά

καταστήµατα (βλ. ειδικά εξαρτήµατα).

❑ Χρησιµοποιείτε µνον αυθεντικά

Έτσι εξασφαλίζεται η σωστή λειτουργία

Απσυρση του παλιού φίλτρου ενεργού

❑ Τα φίλτρα ενεργού άνθρακα δεν

περιέχουν βλαβερές ουσίες. Μπορείτε

π.χ. να τα αποσύρετε ως απορρίµµατα

της κατηγορίας "Υπλοιπα

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην

παράγραφο "Αφαίρεση και τοποθέτηση

των µεταλλικών φίλτρων λιπών").

2. Τοποθετείτε στη συσκευή το φίλτρο

Καθαρισµς και περιποίηση

Αποµονώνετε τον απορροφητήρα

κουζίνας απ το ηλεκτρικ ρεύµα

τραβώντας το φις απ την πρίζα ή

αντίστοιχα κατεβάζοντας την ασφάλεια.

Κατά τον καθαρισµ των φίλτρων λιπών

καθαρίζετε το λίπος που έχει επικαθίσει

στα προσιτά για σας τµήµατα του

περιβλήµατος της συσκευής.

Έτσι αντιµετωπίζεται ο κίνδυνος

πυρκαϊάς και διατηρείται η οµαλή

λειτουργία της συσκευής.

Γι α τον καθαρισµ του απορροφητήρα

κουζίνας χρησιµοποιείτε ζεστ διάλυµα

απορρυπαντικού ή ένα ήπιο µέσο

Μην ξύνετε ξεραµένους ρύπους, αλλά

µαλακώστε τους µε βρεγµένο πανί.

Μη χρησιµοποιείτε διαβρωτικά µέσα

ούτε σφουγγάρια που προκαλούν

Υπδειξη: Μη χρησιµοποιείτε αλκολη

(οινπνευµα) για τον καθαρισµ των

πλαστικών επιφανειών, διτι θα

µπορούσαν να προκύψουν θαµπά

Προσοχή! Αερίζετε επαρκώς την

κουζίνα και αποφεύγετε την ανοιχτή

 Καθαρίζετε τα πλήκτρα χειρισµού µνο

µε διάλυµα ήπιου απορρυπαντικού πιάτων

και µε ένα µαλακ, βρεγµένο πανί.

Μη χρησιµοποιήσετε για τα πλήκτρα

χειρισµού απορρυπαντικ για ανοξείδωτο

Επιφάνειες απ ανοξείδωτο χάλυβα:

Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ

απορρυπαντικ για επιφάνειες απ

Καθαρίζετε µνο στην κατεύθυνση

τριψίµατος των επιφανειών.

 Μην καθαρίζετε τις επιφάνειες απ

ανοξείδωτο χάλυβα µε σφουγγάρια που

προκαλούν αµυχές ούτε µε µέσα

καθαρισµού που περιέχουν άµµο, σδα,

Αλουµινένιες επιφάνειες:

❑ Χρησιµοποιείτε µαλακ πανί

καθαρισµού τζαµιών ή πανί απ

µικροΐνες που δεν χνουδιάζει.

❑ Μη χρησιµοποιείτε στεγνά πανιά.

❑ Χρησιµοποιείτε ένα ήπιο

απορρυπαντικ τζαµιών.

❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά

απορρυπαντικά που περιέχουν οξέα ή

❑ Μη χρησιµοποιείτε µέσα τριψίµατος.

Αλλαγή των λαµπτήρων

3. Αλλάζετε τον λαµπτήρα αλογνου

(κοινς λαµπτήρας αλογνου του

εµπορίου, 12 Volt, το πολύ 20 Watt,

Προσοχή: Ντουί µε φις.

Γι α να πιάσετε τον λαµπτήρα,

χρησιµοποιείτε ένα καθαρ πανί.

4. Ξανακουµπώνετε τον δακτύλιο του

5. Αποκαθιστάτε την τροφοδοσία µε

ηλεκτρικ ρεύµα, βάζοντας το φις πάλι

µέσα στην πρίζα ή ανεβάζοντας την

Υπδειξη: Σε περίπτωση που δεν

λειτουργεί ο φωτισµς, ελέγχετε, αν

έχουν τοποθετηθεί σωστά οι λαµπτήρες.

1. Θέτετε τον απορροφητήρα κουζίνας

εκτς λειτουργίας και τον

αποµονώνετε απ το ηλεκτρικ ρεύµα

τραβώντας το φις απ την πρίζα ή

κατεβάζοντας την ασφάλεια.

 Οι λαµπτήρες αλογνου θερµαίνονται

πολύ κατά λειτουργία. Κίνδυνος

εγκαυµάτων υφίσταται επίσης και µετά την

πάροδο κάµποσου χρνου απ τη θέση

της συσκευής εκτς λειτουργίας.

2. Αφαιρείτε τον δακτύλιο του λαµπτήρα

µε ένα κατσαβίδι ή κάτι παρµοιο.87

Ρύθµιση της ένδειξης

κορεσµού των φίλτρων

Σε περίπτωση που είναι απαραίτητη η

ρύθµιση του είδους λειτουργίας

(απορρφηση ακάθαρτου αέρα/λειτουργία

ανακύκλωσης αέρα), πρέπει να ρυθµιστεί

ανάλογα και η ένδειξη κορεσµού για τα

φίλτρα (βλ. στις Οδηγίες τοποθέτησης).

%ταν εµφανίζεται στην ένδειξη ένα # ή ã

❑ Βλ. στο κεφάλαιο "Φίλτρα και

%ταν δεν µπορείτε να χειριστείτε τον

απορροφητήρα κουζίνας:

❑ Αποµονώνετε τον απορροφητήρα για 1

λεπτ περίπου απ το ρεύµα,

τραβώντας το φις απ την πρίζα ή

αντίστοιχα κατεβάζοντας την ασφάλεια.

Κατπιν θέτετε τη συσκευή εκ νέου σε

Σε περίπτωση που έχετε τυχν απορίες ή

ταν παρουσιαστούν βλάβες, πρέπει να

καλέσετε την Υπηρεσία Τεχνικής

Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής

Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε

Αναγράψτε τους αριθµούς στα παραπάνω

σηµεία. Οι αριθµοί βρίσκονται στην

πινακίδα τύπου στον εσωτερικ χώρο του

απορροφητήρα και µπορείτε να τους

δείτε, αφού αφαιρέσετε το πλέγµα του

Σηµαντικές υποδείξεις

 Πάνω απ "µάτια" υγραερίου η

τοποθέτηση του απορροφητήρα

επιτρέπεται µε την ελάχιστη απσταση

των 650 mm – απεικνιση 1 – και µνον,

ταν δεν γίνεται υπέρβαση των

ακλουθων φορτίων ονοµαστικής

"µατιού" το ανώτερο 03,0 kW

"µατιών" το ανώτερο 08,3 kW

Φορτίο του φούρνου το ανώτερο 03,9 kW

Σκαφοειδείς εστίες µαγειρέµατος µε

"µατιού" το ανώτερο 03,9 kW

"µατιών" το ανώτερο 11,3 kW

Πλατ υγραερίου απ υαλοκεραµικ

Τα στοιχεία σχετικά µε το φορτίο

ονοµαστικής θερµτητας δεν ισχύουν

για τα πλατ υγραερίου απ

υαλοκεραµικ υλικ. Προσέξτε

οπωσδήποτε τα στοιχεία του

κατασκευαστή του πλατ.

❑ Κουζίνες για στερεά καύσιµα υλικά

Ισχύουν αναλογικά τα µέγιστα φορτία

ονοµαστικής θερµτητας και η

ελάχιστη απσταση πως στις κουζίνες

 Πάνω απ εστίες φωτιάς για στερεά

καύσιµα, απ τις οποίες µπορεί να

προκύψει κίνδυνος πυρκαϊάς (π.χ. απ

σπινθήρες) η τοποθέτηση του

απορροφητήρα κουζίνας επιτρέπεται

µνον, ταν η εστία φωτιάς καλύπτεται µε

κλειστ κάλυµµα που δεν µπορεί να

αφαιρεθεί και τηρούνται οι ειδικές για την

εκάστοτε χώρα προδιαγραφές. Αυτς ο

περιορισµς δεν ισχύει για κουζίνες

αερίου και σκαφοειδείς εστίες

µαγειρέµατος µε αέριο.

 Xσο µικρτερη είναι η απσταση

ανάµεσα στον απορροφητήρα και τις

εστίες τσο µεγαλύτερη είναι η

πιθαντητα να σχηµατισθούν στην κάτω

επιφάνεια του απορροφητήρα κουζίνας

σταγνες νερού απ τον ανερχµενο

 Οι παλιές συσκευές δεν αποτελούν

άχρηστα απορρίµµατα. Με την απσυρσή

τους σύµφωνα µε τους κανονισµούς για

την προστασία του περιβάλλοντος

µπορούν να επαναποκτηθούν πολύτιµες

Προτού αποσύρετε την παλιά συσκευή,

πρέπει να την αχρηστέψετε.

 Η συσκευασία προστατεύει την

καινούργια σας συσκευή κατά τη

µεταφορά µέχρι το σπίτι σας. Xλα τα

χρησιµοποιούµενα υλικά συσκευασίας

είναι αβλαβή για το περιβάλλον και

µπορούν να ξαναχρησιµοποιηθούν.

Παρακαλούµε να συντελέσετε κι εσείς

στην προστασία του περιβάλλοντος και ν'

αποσύρετε τη συσκευασία µε τρπο

αβλαβή για το περιβάλλον.

Γι α τους επίκαιρους τρπους απσυρσης

παρακαλείσθε να ζητήσετε πληροφορίες

απ το ειδικ κατάστηµα, απ το οποίο

αγοράσατε τη συσκευή ή απ τη ∆ηµοτική

ή Κοινοτική Αρχή της περιοχής σας.

 Ο απορροφητήρας κουζίνας µπορεί να

χρησιµοποιηθεί στη λειτουργία

απορρφησης ακάθαρτου αέρα και στη

λειτουργία ανακύκλωσης αέρα.

 Ο απορροφητήρας κουζίνας πρέπει να

τοποθετείται πάντοτε πάνω απ το

 Ελάχιστη απσταση µεταξύ των

εστιών ηλεκτρικής κουζίνας και της κάτω

άκρης του απορροφητήρα: 550 mm,

Επιπλέον υποδείξεις για συσκευές

µαγειρέµατος µε αέριο:

 Κατά την τοποθέτηση των εστιών

αερίου πρέπει να τηρούνται οι σχετικές

εθνικές νοµικές διατάξεις (π.χ. στη

Γερµανία: Τεχνικοί Κανονισµοί

Εγκατάστασης Αερίου TRGI).

 Πρέπει να προσέξετε τις εκάστοτε

ισχύουσες προδιαγραφές τοποθέτησης

και τις υποδείξεις τοποθέτησης των

κατασκευαστών συσκευών αερίου.

 Ο απορροφητήρας κουζίνας

επιτρέπεται να τοποθετηθεί µνον στη

µία πλευρά του δίπλα σε υψηλ ερµάριο ή

σε υψηλ τοίχο. Η απσταση πρέπει να

είναι τουλάχιστον 50 mm.89

Ο ακάθαρτος αέρας διοχετεύεται µέσω

µιας καταπακτής προς τα πάνω ή

καταλήγει απευθείας στο ύπαιθρο

διαµέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται

να διοχετεύεται ούτε σε καπνοδχο

βρισκµενη σε λειτουργία, απ την οποία

εξέρχεται καπνς ή καυσαέρια ούτε σε

αγωγ, ο οποίος χρησιµεύει για την

εξαέρωση χώρων µε εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα

πρέπει να τηρούνται οι υπηρεσιακές και

νοµικές προδιαγραφές (π.χ. εθνικές

πολεοδοµικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε

καπνοδχους για την έξοδο καπνού ή

καυσαερίων, οι οποίες βρίσκονται εκτς

λειτουργίας, απαιτείται η συγκατάθεση

του αρµδιου εργοδηγού

καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα µέσω του

απορροφητήρα κουζίνας και την

ταυτχρονη λειτουργία εγκαταστάσεων

πυράς, των οποίων ο καπνς πρέπει να

εξέρχεται µέσω καπνοδχου (πως π.χ.

συσκευές θέρµανσης µε αέριο, πετρέλαιο

ή κάρβουνο, θερµοσίφωνα, συσκευές

θέρµανσης νερού) πρέπει να λαµβάνονται

µέτρα παροχής επαρκούς ποστητας

αέρα, η οποία απαιτείται για την καύση

Ακίνδυνη λειτουργία είναι δυνατή µνον,

ταν η υποπίεση στον χώρο φωτιάς δεν

υπερβεί τα 4 Pa (0,04 mbar).

Αυτ µπορεί να επιτευχθεί, ταν χάρη σε

ανοίγµατα που δεν κλείνουν, π.χ. σε

πρτες, παράθυρα και σε συνδυασµ µε

πλαίσιο εντοιχισµού εισδου/εξδου αέρα

ή χάρη σε άλλα τεχνικά µέτρα, πως

αµοιβαία ασφάλιση ή παρµοια, ο αέρας

καύσης µπορεί να εισρέει κατπιν

Σε µη επαρκή αέρα παροχής υφίσταται

κίνδυνος δηλητηρίασης απ

επαναρροφώµενα αέρια καύσης.

Μνο µε πλαίσιο εντοιχισµού

εισδου/εξδου αέρα δεν διασφαλίζεται η

τήρηση της οριακής τιµής.

Σηµείωση: Για την εκτίµηση πρέπει να

λαµβάνεται πάντοτε υπψη ο συνολικς

αερισµς της κατοικίας. Για τη λειτουργία

συσκευών µαγειρέµατος, π.χ.

σκαφοειδούς εστίας µαγειρέµατος και

κουζίνας αερίου δεν βρίσκει εφαρµογή ο

Αν ο απορροφητήρας κουζίνας

χρησιµοποιείται στη λειτουργία

ανακύκλωσης αέρα - µε φίλτρο ενεργού

άνθρακα -, η λειτουργία του είναι δυνατή

Σε περίπτωση που ο ακάθαρτος αέρας

εξέρχεται δια του εξωτερικού τοίχου,

πρέπει να χρησιµοποιείται πλαίσιο

εντοιχισµού τηλεσκοπικού τύπου.

Λειτουργία απορρφησης ακάθαρτου

Ιδανική απδοση του απορροφητήρα

Κοντς, λείος σωλήνας απορρφησης

Κατά το δυνατν λιγτερες γωνιακές

Κατά το δυνατν σωλήνας µεγάλης

διαµέτρου και µεγάλες γωνιακές

συνδέσεις των σωλήνων.

Η χρήση µακριών, τραχέων σωλήνων

απαγωγής, πολλών γωνιών ή σωλήνων

µικρτερης διαµέτρου οδηγεί σε

απκλιση απ την ιδανική απδοση

αέρα και ταυτχρονα σε αύξηση των

Κυλινδρικοί σωλήνες:

εσωτερική διάµετρο 150 mm, ωστσο

Οι επίπεδες δίοδοι πρέπει να έχουν

εσωτερική εγκάρσια τοµή ιστιµη µε

αυτή κυλινδρικών σωλήνων.

∆εν πρέπει να έχουν οξείες αλλαγές

∆ιάµετρος 120 mm, περ. 113 cm

∆ιάµετρος 150 mm, περ. 177 cm

Σε περίπτωση απκλισης της

διαµέτρου των σωλήνων: Τοποθετείτε

στεγανοποιητικές λωρίδες.

Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα φροντίζετε για την

Λειτουργία ανακύκλωσης αέρα

❑ Με φίλτρο ενεργού άνθρακα, ταν δεν

υπάρχει δυναττητα για τη λειτουργία

απορρφησης ακάθαρτου αέρα.

Σύνδεση σωλήνα απορρφησης

ακάθαρτου αέρα, διαµέτρου 150 mm:

Στερεώστε τον σωλήνα απορρφησης

ακάθαρτου αέρα απευθείας στη

Σύνδεση σωλήνα απορρφησης

ακάθαρτου αέρα, διαµέτρου 120 mm:

Τοποθετήστε το στµιο αναγωγής στο

στµιο αέρα, ποντάρετε 2 οπές

διαµέτρου 3 mm και βιδώστε το.

❑ Στερεώστε τον σωλήνα απορρφησης

ακάθαρτου αέρα στο στµιο αναγωγής.

Προετοιµασία του τοίχου

❑ Ο τοίχος πρέπει να είναι επίπεδος καικάθετος. ❑ Η σταθερτητα των ούπατ πρέπει ναείναι εξασφαλισµένη. Πριν την τοποθέτηση

Σύνδεση στο δίκτυο του

ηλεκτρικού ρεύµατος Ο απορροφητήρας κουζίνας επιτρέπεταινα συνδεθεί στο δίκτυο του ηλεκτρικούρεύµατος µνον µέσω πρίζας σούκο,εγκατεστηµένης σύµφωνα µε τιςισχύουσες προδιαγραφές.Η πρίζα σούκο πρέπει να είναι κατά τοδυνατν τοποθετηµένη ακριβώς πίσω απτην επένδυση της "καµινάδας". Ηλεκτρολογικά χαρακτηριστικά: Είναι καταχωρηµένα στην πινακίδα τύπουπου βλέπετε µετα την αφαίρεση τουπλαίσιου φίλτρου – στο εσωτερικ τηςσυσκευής –.  Σε περίπτωση επισκευών πρέπει γενικά να αποµονώνεται η συσκευή απτο ρεύµα.Μήκος του αγωγού σύνδεσης: 1,30 m.Σε περίπτωση απαιτούµενης µονίµουσύνδεσης:Ο απορροφητήρας κουζίνας επιτρέπεταινα συνδεθεί στο δίκτυο του ηλεκτρικούρεύµατος σε κάθε περίπτωση µνον απαδειούχο ηλεκτρολγο που είναικαταχωρηµένος στην αρµδια υπηρεσίαπαροχής ηλεκτρικού ρεύµατος (∆.Ε.Η.).Απ την πλευρά της εγκατάστασης πρέπεινα προβλεφθεί µία διάταξη αποµνωσης.Ως διατάξεις αποµνωσης ισχύουνδιακπτες µε διάκενο επαφής άνω των 3mm και διακοπή σε λους τους πλους. Σ'αυτές ανήκουν οι διακπτες LS και οιπροστατευτικές διατάξεις.Αυτς ο απορροφητήρας κουζίναςανταποκρίνεται στις διατάξεις της ΕΚ περίαντιπαρασιτικών συστηµάτων.Βάρος σε kgΑκάθαρτοςαέραςΑνακυκλωµένοςαέρας 25,0 26,5 Επιφυλασσµεθα για αλλαγές κατασκευής σταπλαίσια της τεχνικής προδου. Ρύθµιση απ τη λειτουργία

απορρφησης ακάθαρτου

ανακύκλωσης αέρα Ρύθµιση του ηλεκτρονικού συστήµατοςελέγχου στη λειτουργία ανακύκλωσηςαέρα: ❑ Ο απορροφητήρας είναι ρυθµισµένοςαπ το εργοστάσιο στη λειτουργίααπορρφησης ακάθαρτου αέρα. ❑ Ο απορροφητήρας πρέπει να έχεισυνδεθεί και να βρίσκεται εκτςλειτουργίας. 1. Πατήστε το πλήκτρο 0 και κρατήστε το.

2. Ενώ είναι αναµµένη ή ένδειξη {,πατήστε επιπλέον το πλήκτρο ,

µέχρι ν' ανάψει η ένδειξη ã. Αφήστε κατπιν το πλήκτρο ελεύθερο .

❑ Η ένδειξη ã σβήνει µετά απ λίγοχρνο. Το ηλεκτρονικ σύστηµαελέγχου ρυθµίστηκε στη λειτουργίαανακύκλωσης αέρα. ❑

Επαναλαµβάνοντας τα βήµατα 1 και 2, το ηλεκτρονικ σύστηµα ελέγχου ρυθµίζεται πάλι στη λειτουργίααπορρφησης ακάθαρτου αέρα(ένδειξη #).92

Ο απορροφητήρας κουζίνας προορίζεται

για την τοποθέτηση σε τοίχο της

1. Αφαιρέστε το φίλτρο λιπών (βλ. στις

2. Σχεδιάστε στον τοίχο απ το ταβάνι

µέχρι την κάτω άκρη του

απορροφητήρα µία κεντρική γραµµή.

3. Με τη βοήθεια του χναριού χαράξτε

στον τοίχο τις θέσεις για τις βίδες.

 Προσέξτε την ελάχιστη απσταση

µεταξύ εστιών και απορροφητήρα

κουζίνας των 550 mm στην περίπτωση

ηλεκτρικών εστιών ή αντίστοιχα των

650 mm στην περίπτωση εστιών αερίου.

Η κάτω άκρη του χναριού ανταποκρίνεται

στην κάτω του απορροφητήρα.

4. Κάνετε 4 τρύπες για τον

απορροφητήρα και 2 τρύπες για την

επένδυση της "καµινάδας" µε

διάµετρο 8 mm και τοποθετήστε µέσα

στις τρύπες ούπατ πρσωπο µε

πρσωπο µε τον τοίχο.

Υπδειξη: Προσέξτε τα µέρη ειδικών

εξαρτηµάτων, τα οποία πρέπει

ενδεχοµένως να τοποθετηθούν.

5. Βιδώστε τη γωνιά συγκράτησης για την

επένδυση της "καµινάδας" µε 2 βίδες

µε εξαγωνική κεφαλή.

6. Βιδώστε τις δύο επάνω βίδες µε

εξαγωνική κεφαλή µέχρι περ. 5 mm.

7. Αναρτήστε τον απορροφητήρα στις

10. Κάνετε τη σύνδεση του σωλήνα.

11. Κάνετε την ηλεκτρική σύνδεση.

12. Αφαιρέστε το προστατευτικ, λεπτ πλαστικ φύλλο και απ τις δύοεπενδύσεις της "καµινάδας".  Προσέξτε να µην επέλθουν φθορές στις ευαίσθητες επιφάνειεςαπ ανοξείδωτο χάλυβα. 14. Ανασηκώστε το επάνω µέρος και βιδώστε το µε 2 βίδες στα πλάγια στηγωνιά συγκράτησης. 08. Βιδώστε τις δύο κάτω βίδες µε εξαγωνική κεφαλή.  Προτού σφίξετε τις 4 βίδες, πρέπει να ευθυγραµµίσετε τον απορροφητήρα. 09. Κολλήστε επάνω στο προστατευτικ πλέγµα απ ένα προστατευτικ, λεπτπλαστικ φύλλο πάνω απ τις τρύπεςτων 2 κάτω βιδών στερέωσης. 15. Επανατοποθετήστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης). 16. Τοποθετήστε το τξο στην πρσοψη απ πάνω µέσα στις δύο τρύπες. 13. Ωθήστε τα δύο µέρη της επένδυσης της "καµινάδας" το ένα µέσα στο άλλο(οι σχισµές στο επάνω τµήµατηλεσκοπικού τύπου δείχνουν προς τακάτω) και τοποθετήστε τα µέσα στοάνοιγµα στον απορροφητήρα.  Προσέξτε να µη δηµιουργηθούν αµυχές, ταν ωθείτε τα µέρη τηςεπένδυσης το ένα µέσα στο άλλο,τοποθετώντας π.χ. το χνάριτοποθέτησης ως προστασία πάνω απτην άκρη της κάτω επένδυσης της"καµινάδας".
