MODE D'EMPLOI DAM 50 NEFF

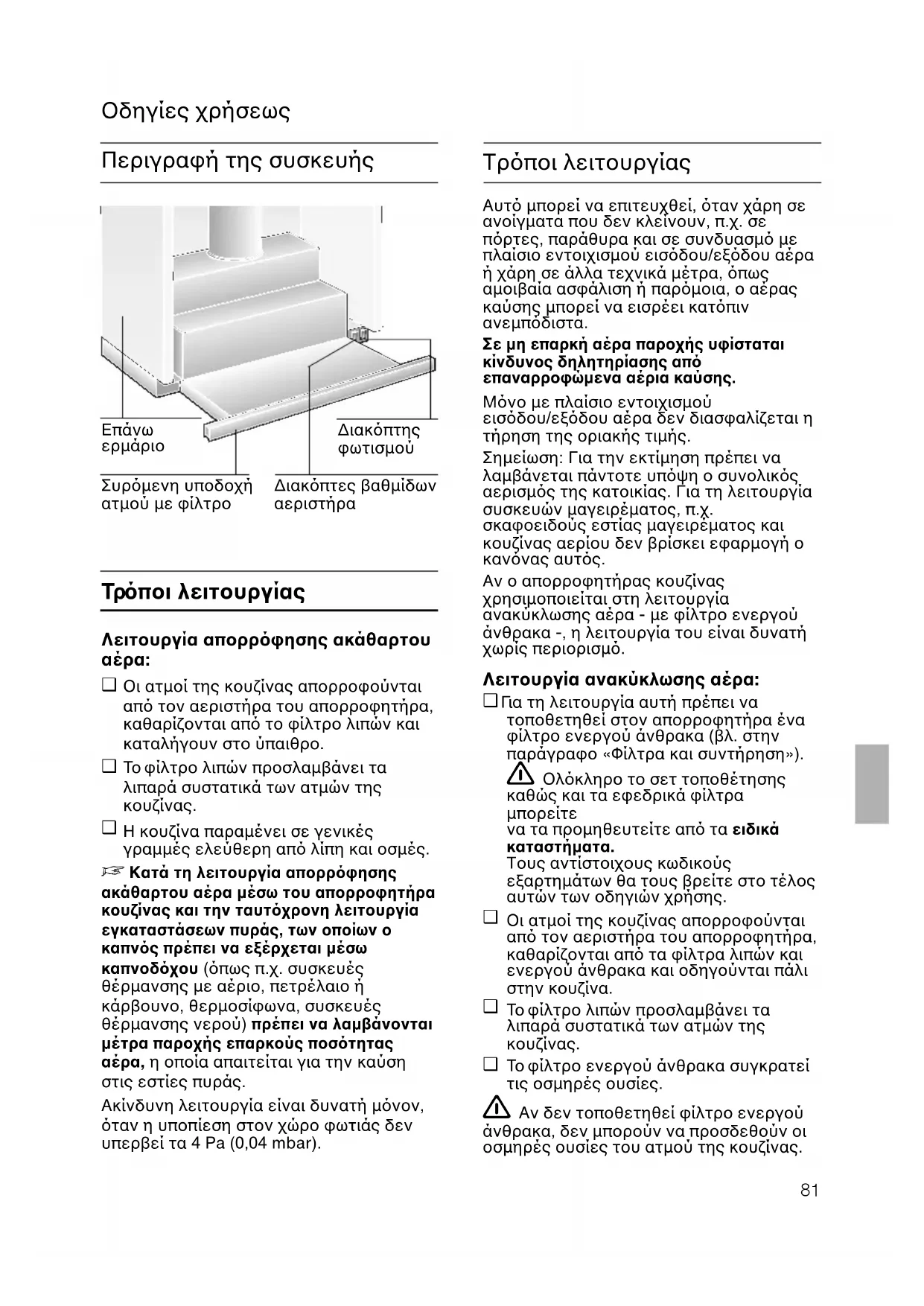

Περιγραφή της συσκευής

Λειτουργία απορρφησης ακάθαρτου

❑ Οι ατµοί της κουζίνας απορροφούνταιαπ τον αεριστήρα του απορροφητήρα,καθαρίζονται απ το φίλτρο λιπών καικαταλήγουν στο ύπαιθρο. ❑ Το φίλτρο λιπών προσλαµβάνει ταλιπαρά συστατικά των ατµών τηςκουζίνας. ❑ Η κουζίνα παραµένει σε γενικέςγραµµές ελεύθερη απ λίπη και οσµές. D Κατά τη λειτουργία απορρφησηςακάθαρτου αέρα µέσω του απορροφητήρακουζίνας και την ταυτχρονη λειτουργίαεγκαταστάσεων πυράς, των οποίων οκαπνς πρέπει να εξέρχεται µέσωκαπνοδχου (πως π.χ. συσκευέςθέρµανσης µε αέριο, πετρέλαιο ήκάρβουνο, θερµοσίφωνα, συσκευέςθέρµανσης νερού) πρέπει να λαµβάνονταιµέτρα παροχής επαρκούς ποστηταςαέρα, η οποία απαιτείται για την καύσηστις εστίες πυράς.Ακίνδυνη λειτουργία είναι δυνατή µνον,ταν η υποπίεση στον χώρο φωτιάς δενυπερβεί τα 4 Pa (0,04 mbar).Αυτ µπορεί να επιτευχθεί, ταν χάρη σεανοίγµατα που δεν κλείνουν, π.χ. σεπρτες, παράθυρα και σε συνδυασµ µεπλαίσιο εντοιχισµού εισδου/εξδου αέραή χάρη σε άλλα τεχνικά µέτρα, πωςαµοιβαία ασφάλιση ή παρµοια, ο αέραςκαύσης µπορεί να εισρέει κατπινανεµπδιστα.Σε µη επαρκή αέρα παροχής υφίσταταικίνδυνος δηλητηρίασης απεπαναρροφώµενα αέρια καύσης.Μνο µε πλαίσιο εντοιχισµούεισδου/εξδου αέρα δεν διασφαλίζεται ητήρηση της οριακής τιµής.Σηµείωση: Για την εκτίµηση πρέπει ναλαµβάνεται πάντοτε υπψη ο συνολικςαερισµς της κατοικίας. Για τη λειτουργίασυσκευών µαγειρέµατος, π.χ.σκαφοειδούς εστίας µαγειρέµατος καικουζίνας αερίου δεν βρίσκει εφαρµογή οκαννας αυτς.Αν ο απορροφητήρας κουζίναςχρησιµοποιείται στη λειτουργίαανακύκλωσης αέρα - µε φίλτρο ενεργούάνθρακα -, η λειτουργία του είναι δυνατήχωρίς περιορισµ. Λειτουργία ανακύκλωσης αέρα:

❑ Γι α τη λειτουργία αυτή πρέπει νατοποθετηθεί στον απορροφητήρα έναφίλτρο ενεργού άνθρακα (βλ. στηνπαράγραφο «Φίλτρα και συντήρηση»).  Ολκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα µπορείτε να τα προµηθευτείτε απ τα ειδικά καταστήµατα.Τους αντίστοιχους κωδικούς εξαρτηµάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης. ❑ Οι ατµοί της κουζίνας απορροφούνταιαπ τον αεριστήρα του απορροφητήρα,καθαρίζονται απ τα φίλτρα λιπών καιενεργού άνθρακα και οδηγούνται πάλιστην κουζίνα. ❑ Το φίλτρο λιπών προσλαµβάνει ταλιπαρά συστατικά των ατµών τηςκουζίνας. ❑ Το φίλτρο ενεργού άνθρακα συγκρατείτις οσµηρές ουσίες.  Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν µπορούν να προσδεθούν οιοσµηρές ουσίες του ατµού της κουζίνας.∆ιακπτες βαθµίδωναεριστήραΕπάνωερµάριοΣυρµενη υποδοχήατµού µε φίλτρο∆ιακπτηςφωτισµού82

Πριν την πρώτη χρήση

Σπουδαίες υποδείξεις: ❑ Tο παρν εγχειρίδιο οδηγιών χρήσηςισχύει για διάφορα µοντέλα τηςσυσκευής. Eνδέχεται ορισµέναµεµονωµένα χαρακτηριστικά του εξο-πλισµού που περιγράφονται να µηναφορούν τη δική σας συσκευή.❑ Αυτς ο απορροφητήρας κουζίναςανταποκρίνεται στους σχετικούςκανονισµούς ασφαλείας.Οι επισκευές επιτρέπεται ναεκτελούνται µνον απ τους ειδικούς.%ταν δεν γίνονται σωστά οι επισκευές,είναι δυνατν να προκύψουν σοβαρέςζηµιές για τον χρήστη.  Μην παρασκευάζετε ποτέ φλαµπέ φαγητών κάτω απ τον απορροφητήρακουζίνας.Κίνδυνος να πάρει φωτιά το φίλτρο ! λιπών απ τις ανερχµενες φλγες.

 Η λειτουργία του απορροφητήρα κουζίνας πάνω απ εστία φωτιάς µεστερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.)επιτρέπεται µνον κάτω απ ορισµένεςπροϋποθέσεις (βλ. οδηγίες τοποθέτησης).Σκαφοειδείς βάσεις εστιών αερίου /Κουζίνες αερίου  Χρησιµοποιείτε τις εστίες υγραερίου πάντοτε µε τον κατάλληλο τρπο και γιατον σκοπ που έχουν προβλεφθεί..Σηµαντικ:Οι φλγες των "µατιών" υγραερίου πρέπεινα καλύπτονται πάντοτε απ µαγειρικάσκεύη.Απ την ισχυρή έκλυση θερµτητας που παράγεται απ τις ανοιχτές φλγες κατά την καύση του υγραερίου,θα µπορούσαν να προκληθούν βλάβες ! στον απορροφητήρα κουζίνας. ❑ Προτού χρησιµοποιήσετε την καινούρ-για συσκευή, διαβάστε µε προσοχή τιςοδηγίες χρήσης. Περιέχουν σηµαντικέςπληροφορίες για την ασφάλειά σαςκαθώς και για τη χρήση και τη συν-τήρηση της συσκευής.❑ Φυλάξτε καλά το εγχειρίδιο οδηγιώνχρήσης και εγκατάστασης ενδεχοµένωςγια κάποιον επµενο χρήστη.  Aν έχει πάθει ζηµία η συσκευή, δεν επιτρέπεται να τη χρησιµοποιήσετε.  Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος και η θέση σε λειτουργία γιαπρώτη φορά επιτρέπεται να διεξαχθούνµνον απ τον ειδικ.  Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρµένο, αυτ πρέπει νααντικατασταθεί απ τον κατασκευαστή ήαπ την υπηρεσία τεχνικής εξυπηρέτησηςπελατών ή απ παρµοια ειδικευµένοπρσωπο, για να αποφεύγεται ο κίνδυνος.  Αποσύρετε τα υλικά συσκευασίας σύµφωνα µε τους κανονισµούς (βλ.οδηγίες τοποθέτησης).  Χρησιµοποιείτε τον απορροφητήρα κουζίνας µνον, ταν έχουν τοποθετηθείκαι βιδωθεί οι λαµπτήρες.  Οι καµµένοι λαµπτήρες θα πρέπει να αλλάζονται αµέσως, ούτως ώστε νααποφεύγεται η υπερφρτωση τωνυπολοίπων λαµπτήρων.  Μην χρησιµοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρολιπών.  Λίπη ή λάδια, τα οποία έχουν υπερθερµανθεί, είναι δυνατν νααναφλεχθούν εύκολα.Γι α τον λγο αυτ τα φαγητά µε λίπος ήλάδι, π.χ. πατάτες τηγανητές, πρέπει ναµαγειρεύονται µνον υπ επίβλεψη.83

 Οι ατµοί κουζίνας µπορούν να απορροφηθούν µε τον πλέοναποτελεσµατικτερο τρπο: ❑ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του µαγειρέµατος και. ❑ θέτοντας τον αεριστήρα εκτςλειτουργίας αφού παρέλθουν µερικάλεπτά απ τη λήξη του µαγειρέµατος.Θέση του αεριστήρα σε λειτουργία: 1. Τραβάτε τη συρµενη υποδοχή ατµούµε φίλτρο στη λαβή της προς τα έξω.❑ Ο αεριστήρας βρίσκεται σελειτουργία. 2. Επιλέγετε την επιθυµητή ρύθµιση τουαεριστήρα.Στοιχεία χειρισµού των διαφρωνµοντέλων:Χειρισµς του απορροφητήρα κουζίναςΦωτισµς:Υπδειξη: Ο φωτισµς µπορεί ναχρησιµοποιηθεί ανά πάσα στιγµή, επίσηςκαι ταν η συρµενη υποδοχή ατµού µεφίλτρο δεν έχει τραβηχτεί προς τα εξω.

Βαθµίδα 3Βαθµίδα 1Βαθµίδα 2Off (εκτς λειτουργίας)On (σε λειτουργία)Βαθµίδα 1Βαθµίδα 2Βαθµίδα 3Βαθµίδα 1Off (εκτς λειτουργίας)Βαθµίδα 2Θέση του αεριστήρα εκτς λειτουργίας: ❑ Σπρώχνετε τη συρµενη υποδοχήατµού µε φίλτρο µέχρι το τέρµα προςτα µέσα.Υπδειξη: ;ταν τραβήξετε εκ νέου τηνυποδοχή ατµού µε φίλτρο προς τα έξω, οαεριστήρας δουλεύει στη ρύθµιση πουείχε επιλεχθεί τελευταία.

ΒλάβεςΣε περίπτωση που έχετε τυχν απορίες ήταν παρουσιαστούν βλάβες, πρέπει νακαλέσετε την Υπηρεσία ΤεχνικήςΕξυπηρέτησης Πελατών.(Βλ. στον Πίνακα Υπηρεσιών ΤεχνικήςΕξυπηρέτησης Πελατών).Κατά την κλήση παρακαλείσθε να δώσετετους εξής αριθµούς: Αριθµς Ε FD Αναγράψτε τους αριθµούς στα παραπάνωσηµεία. Οι αριθµοί βρίσκονται στηνπινακίδα τύπου στον εσωτερικ χώρο τουαπορροφητήρα και µπορείτε να τουςδείτε, αφού αφαιρέσετε το πλέγµα τουφίλτρου.84

Αφαίρεση και τοποθέτηση των

πλαισίων των φίλτρων

1. Τραβήξτε τη συρµενη υποδοχή ατµού

µε φίλτρο µέχρι το τέρµα προς τα έξω.

2. Φέρτε το κούµπωµα στο πλαίσιο των

φίλτρων στην κατεύθυνση του βέλους

Φίλτρα και συντήρηση

Γι α την πρσληψη των λιπαρών

συστατικών του ατµού της κουζίνας έχουν

τοποθετηθεί στη συσκευή µεταλλικά

Τα φύλλα των φίλτρων αποτελούνται απ

µέταλλο που δεν καίγεται.

Με την αύξηση του κορεσµού των

φίλτρων µε κατάλοιπα που περιέχουν

λίπος αυξάνεται η δυναττητα ανάφλεξης

αυτών και µπορεί να εµποδίζεται η

λειτουργία του απορροφητήρα.

Καθαρίζοντας έγκαιρα τα µεταλλικά

φίλτρα λιπών, προλαµβάνετε τον κίνδυνο

πυρκαϊάς, ο οποίος µπορεί να προκύψει

απ τη θερµική συµφρηση κατά το

τηγάνισµα σε φριτέζα ή τηγάνι.

Καθαρισµς των µεταλλικών φίλτρων

Κατά την κανονική λειτουργία (1 έως 2

ώρες ηµερησίως) πρέπει µετά απ 8 έως

10 εβδοµάδες να καθαριστούν τα

µεταλλικά φίλτρα λιπών.

Μπορείτε να καθαρίσετε τα φίλτρα

πλένοντάς τα στο πλυντήριο πιάτων,

πράγµα το οποίο µως είναι δυνατ να

προκαλέσει ελαφρ ξεθώριασµα των

Μεταλλικά φίλτρα λιπών, τα οποία

έχουν κορεσθεί ισχυρά, δεν πρέπει να

πλένονται στο πλυντήριο πιάτων µαζί

Σε περίπτωση καθαρισµού των φίλτρων

στο χέρι, τοποθετείτε τα φύλλα των

φίλτρων για περισστερες ώρες µέσα

σε καυτ διάλυµα απορρυπαντικού,

ούτως ώστε να µαλακώσουν οι ρύποι.

Κατπιν βουρτσίζετε τα φίλτρα, τα

ξεπλένετε καλά και τα αφήνετε να

Χρησιµοποιείτε µνον αυθεντικά

φίλτρα. Έτσι εξασφαλίζεται η σωστή

λειτουργία της συσκευής.

❑ Σε περίπτωση που υπάρχουν δύο

φίλτρα λιπών, αφαιρέστε πρώτα το

3. Σηκώστε το πλαίσιο των φίλτρων στα

πλάγια και αφαιρέστε το.

1. Τραβήξτε τη συρµενη υποδοχή ατµού

µε φίλτρο µέχρι το τέρµα προς τα έξω.

2. Τοποθετήστε το πλαίσιο των φίλτρων

λοξά στη µία πλευρά µέσα στη

συγκράτηση, ανασηκώστε το προς τα

πάνω και, χειριζµενοι το κούµπωµα,

αναρτήστε το µέχρι το τέρµα.

❑ Σε περίπτωση που υπάρχουν δύο

φίλτρα λιπών, τοποθετήστε πρώτα το

οπίσθιο και µετά το εµπρσθιο

πλαίσιο φίλτρου µε το προφίλ µέσα

στη συρµενη υποδοχή ατµού µε

 Προσέξτε να βρίσκονται καλά στη

θέση τους τα φίλτρα λιπών και απ τις δύο

Φίλτρα και συντήρηση 3. Τοποθετήστε το φίλτρο ενεργούάνθρακα, σπρώχνοντάς το απ κάτωµέσα στο περίβληµα τουαπορροφητήρα και κουµπώστε το καιαπ τις δύο πλευρές.  Η άκρη του φίλτρου ενεργού άνθρακα πρέπει να βρίσκεται απ κάτω.4. Επανατοποθετείτε τα φίλτρα λιπών(βλ. στην παράγραφο "Φίλτρα καισυντήρηση").Αφαίρεση:Η αφαίρεση του φίλτρου ενεργού άνθρακαεκτελείται µε την αντίστροφη σειρά.Γι' αυτν τον σκοπ πιέστε τα άγκιστρακουµπώµατος προς τα έξω.Αλλαγή του φίλτρου ενεργού άνθρακα:Κατά την κανονική λειτουργία (1 έως 2ώρες ηµερησίως) πρέπει να αλλάζετε τοφίλτρο ενεργού άνθρακα περίπου 1 φοράτον χρνο. Το φίλτρο ενεργού άνθρακαµπορείτε να το προµηθευτείτε απ ταΕΙ∆ΙΚΑ ΚΑΤΑΣΤΗΜΑΤΑ (βλ. ειδικάεξαρτήµατα). ❑ Χρησιµοποιείτε µνον αυθεντικάφίλτρα. Έτσι εξασφαλίζεται η σωστήλειτουργία της συσκευής.Απσυρση του παλιού φίλτρου ενεργούάνθρακα: ❑ Τα φίλτρα ενεργού άνθρακα δενπεριέχουν βλαβερές ουσίες. Μπορείτεπ.χ. να τα αποσύρετε ως απορρίµµατατης κατηγορίας "Υπλοιπααπορρίµµατα".

Καθαρισµς και περιποίηση Σε συσκευές µε γυάλινη πλάκα στησυρµενη υποδοχή ατµού: ❑ Η γυάλινη πλάκα µπορεί να αφαιρεθείεύκολα και να πλυθεί στο πλυντήριοπιάτων. ❑ Γι α την αφαίρεση σπρώχνετε τιςγλώσσες προς τα έξω. Φίλτρο ενεργού άνθρακα: Γι α τη συγκράτηση των οσµηρών ουσιώνκατά τη λειτουργία ανακύκλωσης αέρα.Το φίλτρο ενεργού άνθρακα τοποθετείταιπάνω απ τα φίλτρα λιπών µέσα στοναπορροφητήρα κουζίνας.1. Αφαιρέστε τα φίλτρα λιπών (βλ. στηνπαράγραφο "Φίλτρα και συντήρηση").2. Τοποθετήστε τις δύο συγκρατήσεις απσυνθετικ υλικ, που συνοδεύουν τησυσκευή, δεξιά και αριστερά µέσα στοπερίβληµα του απορροφητήρα καιβιδώστε τες µε µία βίδα την καθεµιά(απαραίτητο µνο για την τοποθέτησηφίλτρου ενεργού άνθρακα για πρώτηφορά).86

Θέτετε τον απορροφητήρα κουζίνας

εκτς λειτουργίας και τον

αποµονώνετε απ το ηλεκτρικ ρεύµα

τραβώντας το φις απ την πρίζα ή

κατεβάζοντας την ασφάλεια.

2. Τραβάτε τη συρµενη υποδοχή ατµού

µε φίλτρο µέχρι το τέρµα προς τα έξω.

3. Τραβάτε το κάλυµµα του λαµπτήρα

Αλλάζετε τους λαµπτήρες. (Κοινοί

λαµπτήρες του εµπορίου, το ανώτερο

5. Επανατοποθετείτε το κάλυµµα του

Βάζετε το φις πάλι µέσα στην πρίζα ή

ανεβάζετε την ασφάλεια.

Καθαρισµς και περιποίηση

Αποµονώνετε τον απορροφητήρα

κουζίνας απ το ηλεκτρικ ρεύµα

τραβώντας το φις απ την πρίζα ή

αντίστοιχα κατεβάζοντας την ασφάλεια.

Κατά τον καθαρισµ των φίλτρων λιπών

καθαρίζετε το λίπος που έχει επικαθίσει

στα προσιτά για σας τµήµατα του

περιβλήµατος της συσκευής.

Έτσι αντιµετωπίζεται ο κίνδυνος

πυρκαϊάς και διατηρείται η οµαλή

λειτουργία της συσκευής.

Γι α τον καθαρισµ του απορροφητήρα

κουζίνας χρησιµοποιείτε ζεστ διάλυµα

απορρυπαντικού ή ένα ήπιο µέσο

Μην ξύνετε ξεραµένους ρύπους, αλλά

µαλακώστε τους µε βρεγµένο πανί.

Μη χρησιµοποιείτε διαβρωτικά µέσα

ούτε σφουγγάρια που προκαλούν

Υπδειξη: Μη χρησιµοποιείτε αλκολη

(οινπνευµα) για τον καθαρισµ των

πλαστικών επιφανειών, διτι θα

µπορούσαν να προκύψουν θαµπά

Προσοχή! Αερίζετε επαρκώς την

κουζίνα και αποφεύγετε την ανοιχτή

 Καθαρίζετε τα πλήκτρα χειρισµού µνο

µε διάλυµα ήπιου απορρυπαντικού πιάτων

και µε ένα µαλακ, βρεγµένο πανί.

Μη χρησιµοποιήσετε για τα πλήκτρα

χειρισµού απορρυπαντικ για ανοξείδωτο

Επιφάνειες απ ανοξείδωτο χάλυβα:

Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ

απορρυπαντικ για επιφάνειες απ

Καθαρίζετε µνο στην κατεύθυνση

τριψίµατος των επιφανειών.

 Μην καθαρίζετε τις επιφάνειες απ

ανοξείδωτο χάλυβα µε σφουγγάρια που

προκαλούν αµυχές ούτε µε µέσα

καθαρισµού που περιέχουν άµµο, σδα,

Αλουµινένιες επιφάνειες:

❑ Χρησιµοποιείτε µαλακ πανί

καθαρισµού τζαµιών ή πανί απ

µικροΐνες που δεν χνουδιάζει.

❑ Μη χρησιµοποιείτε στεγνά πανιά.

❑ Χρησιµοποιείτε ένα ήπιο

απορρυπαντικ τζαµιών.

❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά

απορρυπαντικά που περιέχουν οξέα ή

❑ Μη χρησιµοποιείτε µέσα τριψίµατος.87

Σηµαντικές υποδείξεις

 Πάνω απ "µάτια" υγραερίου η

τοποθέτηση του απορροφητήρα

επιτρέπεται µε την ελάχιστη απσταση

των 650 mm – απεικνιση 1 – και µνον,

ταν δεν γίνεται υπέρβαση των

ακλουθων φορτίων ονοµαστικής

"µατιού" το ανώτερο 03,0 kW

"µατιών" το ανώτερο 08,3 kW

Φορτίο του φούρνου το ανώτερο 03,9 kW

Σκαφοειδείς εστίες µαγειρέµατος µε

"µατιού" το ανώτερο 03,9 kW

"µατιών" το ανώτερο 11,3 kW

Πλατ υγραερίου απ υαλοκεραµικ

Τα στοιχεία σχετικά µε το φορτίο

ονοµαστικής θερµτητας δεν ισχύουν

για τα πλατ υγραερίου απ

υαλοκεραµικ υλικ. Προσέξτε

οπωσδήποτε τα στοιχεία του

κατασκευαστή του πλατ.

❑ Κουζίνες για στερεά καύσιµα υλικά

Ισχύουν αναλογικά τα µέγιστα φορτία

ονοµαστικής θερµτητας και η

ελάχιστη απσταση πως στις κουζίνες

 Πάνω απ εστίες φωτιάς για στερεά

καύσιµα, απ τις οποίες µπορεί να

προκύψει κίνδυνος πυρκαϊάς (π.χ. απ

σπινθήρες) η τοποθέτηση του

απορροφητήρα κουζίνας επιτρέπεται

µνον, ταν η εστία φωτιάς καλύπτεται µε

κλειστ κάλυµµα που δεν µπορεί να

αφαιρεθεί και τηρούνται οι ειδικές για την

εκάστοτε χώρα προδιαγραφές. Αυτς ο

περιορισµς δεν ισχύει για κουζίνες

αερίου και σκαφοειδείς εστίες

µαγειρέµατος µε αέριο.

 ;σο µικρτερη είναι η απσταση

ανάµεσα στον απορροφητήρα και τις

εστίες τσο µεγαλύτερη είναι η

πιθαντητα να σχηµατισθούν στην κάτω

επιφάνεια του απορροφητήρα κουζίνας

σταγνες νερού απ τον ανερχµενο

 Οι παλιές συσκευές δεν αποτελούν

άχρηστα απορρίµµατα. Με την απσυρσή

τους σύµφωνα µε τους κανονισµούς για

την προστασία του περιβάλλοντος

µπορούν να επαναποκτηθούν πολύτιµες

Προτού αποσύρετε την παλιά συσκευή,

πρέπει να την αχρηστέψετε.

 Η συσκευασία προστατεύει την

καινούργια σας συσκευή κατά τη

µεταφορά µέχρι το σπίτι σας. ;λα τα

χρησιµοποιούµενα υλικά συσκευασίας

είναι αβλαβή για το περιβάλλον και

µπορούν να ξαναχρησιµοποιηθούν.

Παρακαλούµε να συντελέσετε κι εσείς

στην προστασία του περιβάλλοντος και ν'

αποσύρετε τη συσκευασία µε τρπο

αβλαβή για το περιβάλλον.

Γι α τους επίκαιρους τρπους απσυρσης

παρακαλείσθε να ζητήσετε πληροφορίες

απ το ειδικ κατάστηµα, απ το οποίο

αγοράσατε τη συσκευή ή απ τη ∆ηµοτική

ή Κοινοτική Αρχή της περιοχής σας.

 Ο απορροφητήρας κουζίνας µπορεί να

χρησιµοποιηθεί για λειτουργία

απορρφησης και ανακύκλωσης

 Ο απορροφητήρας κουζίνας πρέπει να

τοποθετείται πάντοτε πάνω απ το

 Ελάχιστη απσταση µεταξύ των

εστιών ηλεκτρικής κουζίνας και της κάτω

άκρης του απορροφητήρα: 430 mm,

Επιπλέον υποδείξεις για συσκευές

µαγειρέµατος µε αέριο:

 Κατά την τοποθέτηση των εστιών

αερίου πρέπει να τηρούνται οι σχετικές

εθνικές νοµικές διατάξεις (π.χ. στη

Γερµανία: Τεχνικοί Κανονισµοί

Εγκατάστασης Αερίου TRGI).

 Πρέπει να προσέξετε τις εκάστοτε

ισχύουσες προδιαγραφές τοποθέτησης

και τις υποδείξεις τοποθέτησης των

κατασκευαστών συσκευών αερίου.

 Ο απορροφητήρας κουζίνας

επιτρέπεται να τοποθετηθεί µνον στη

µία πλευρά του δίπλα σε υψηλ ερµάριο ή

σε υψηλ τοίχο. Η απσταση πρέπει να

είναι τουλάχιστον 50 mm.88

Πριν την τοποθέτηση Ο ακάθαρτος αέρας διοχετεύεται µέσωµιας καταπακτής προς τα πάνω ήκαταλήγει απευθείας στο ύπαιθροδιαµέσου του εξωτερικού τοίχου. D Ο ακάθαρτος αέρας δεν επιτρέπεταινα διοχετεύεται ούτε σε καπνοδχοβρισκµενη σε λειτουργία, απ την οποίαεξέρχεται καπνς ή καυσαέρια ούτε σεαγωγ, ο οποίος χρησιµεύει για τηνεξαέρωση χώρων µε εστίες φωτιάς.Κατά την απαγωγή του ακάθαρτου αέραπρέπει να τηρούνται οι υπηρεσιακές καινοµικές προδιαγραφές (π.χ. εθνικέςπολεοδοµικές διατάξεις).Για τη διοχέτευση του ακάθαρτου αέρα σεκαπνοδχους για την έξοδο καπνού ήκαυσαερίων, οι οποίες βρίσκονται εκτςλειτουργίας, απαιτείται η συγκατάθεσητου αρµδιου εργοδηγούκαπνοδοχοκαθαριστών. D Κατά τη λειτουργία απορρφησηςακάθαρτου αέρα µέσω τουαπορροφητήρα κουζίνας και τηνταυτχρονη λειτουργία εγκαταστάσεωνπυράς, των οποίων ο καπνς πρέπει ναεξέρχεται µέσω καπνοδχου (πως π.χ.συσκευές θέρµανσης µε αέριο, πετρέλαιοή κάρβουνο, θερµοσίφωνα, συσκευέςθέρµανσης νερού) πρέπει να λαµβάνονταιµέτρα παροχής επαρκούς ποστηταςαέρα, η οποία απαιτείται για την καύσηστις εστίες πυράς.Ακίνδυνη λειτουργία είναι δυνατή µνον,ταν η υποπίεση στον χώρο φωτιάς δενυπερβεί τα 4 Pa (0,04 mbar).Αυτ µπορεί να επιτευχθεί, ταν χάρη σεανοίγµατα που δεν κλείνουν, π.χ. σεπρτες, παράθυρα και σε συνδυασµ µεπλαίσιο εντοιχισµού εισδου/εξδου αέραή χάρη σε άλλα τεχνικά µέτρα, πωςαµοιβαία ασφάλιση ή παρµοια, ο αέραςκαύσης µπορεί να εισρέει κατπινανεµπδιστα.Σε µη επαρκή αέρα παροχής υφίσταταικίνδυνος δηλητηρίασης απεπαναρροφώµενα αέρια καύσης.Μνο µε πλαίσιο εντοιχισµούεισδου/εξδου αέρα δεν διασφαλίζεται ητήρηση της οριακής τιµής.Σηµείωση: Για την εκτίµηση πρέπει ναλαµβάνεται πάντοτε υπψη ο συνολικςαερισµς της κατοικίας. Για τη λειτουργίασυσκευών µαγειρέµατος, π.χ.σκαφοειδούς εστίας µαγειρέµατος καικουζίνας αερίου δεν βρίσκει εφαρµογή οκαννας αυτς.Αν ο απορροφητήρας κουζίναςχρησιµοποιείται στη λειτουργίαανακύκλωσης αέρα - µε φίλτρο ενεργούάνθρακα -, η λειτουργία του είναι δυνατήχωρίς περιορισµ. Λειτουργία απορρφησης ακάθαρτου

Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα θα πρέπει να τοποθετηθεί

στον απορροφητήρα κουζίνας καπελάκι

συσσώρευσης αέρα, αν αυτ δεν υπάρχει

στον σωλήνα ή στο πλαίσιο εντοιχισµού. Σε

περίπτωση που το καπελάκι συσσώρευσης

αέρα δεν εσωκλείεται στη συσκευασία της

συσκευής, µπορείτε να το προµηθευτείτε

απ τα ειδικά καταστήµατα (βλ. ειδικά

εξαρτήµατα στις οδηγίες χρήσης).

Τοποθετήστε το καπελάκι συσσώρευσης

1. Κψτε το προστατευτικ πλέγµα στη

σύνδεση του σωλήνα αποµάκρυνσης

2. Τοποθετήστε το καπελάκι

συσσώρευσης αέρα στις οπές έδρασης

στη σύνδεση του σωλήνα

αποµάκρυνσης ακάθαρτου αέρα.

Σε περίπτωση που ο ακάθαρτος αέρας

εξέρχεται δια του εξωτερικού τοίχου,

πρέπει να χρησιµοποιείται πλαίσιο

εντοιχισµού τηλεσκοπικού τύπου.

Ιδανική απδοση του απορροφητήρα

Κοντς λείος σωλήνας απορρφησης

Κατά το δυνατν λιγτερες γωνιακές

Κατά το δυνατν σωλήνας µεγάλης

διαµέτρου (σας συνιστούµε διάµετρο

120 mm) και µεγάλες γωνιακές

συνδέσεις των σωλήνων.

Η χρήση µακριών, τραχέων σωλήνων

απαγωγής, πολλών γωνιών ή σωλήνων

µικρτερης διαµέτρου οδηγεί σε

απκλιση απ την ιδανική απδοση

αέρα και ταυτχρονα σε αύξηση των

Κυλινδρικοί σωλήνες:

Συνιστούµε εσωτερική διάµετρο

Οι επίπεδες δίοδοι πρέπει να έχουν

εσωτερική εγκάρσια τοµή ιστιµη µε

αυτή κυλινδρικών σωλήνων

εσωτερικής διαµέτρου 100/120 mm.

∆εν πρέπει να έχουν οξείες αλλαγές

∆ιάµετρος 100 mm περ. 078 cm

∆ιάµετρος 120 mm περ. 113 cm

Σε περίπτωση απκλισης της διαµέτρου

Τοποθετείτε στεγανοποιητικές

Κατά τη λειτουργία απορρφησης

ακάθαρτου αέρα φροντίζετε για την

Απορρφηση ακάθαρτου αέρα προς

Γι' αυτν τον σκοπ κατασκευάζετε

στην οροφή του επάνω ερµαρίου

άνοιγµα µε εγκοπή για το πέρασµα των

καλωδίων σύνδεσης στο δίκτυο του

ηλεκτρικού ρεύµατος.

O I συνοδεύει τη συσκευή –.

Απορρφηση ακάθαρτου αέρα

ακριβώς προς τα πίσω:

– εντς του επάνω ερµαρίου –.

Γι ' αυτν τον σκοπ κατασκευάζετε στο

πίσω τοίχωµα του επάνω ερµαρίου

άνοιγµα µε εγκοπή για το πέρασµα των

καλωδίων σύνδεσης στο δίκτυο του

ηλεκτρικού ρεύµατος.

Σύνδεση σωλήνα αποµάκρυνσης

ακάθαρτου αέρα, διαµέτρου 100 mm:

Κψτε το προστατευτικ πλέγµα στη

σύνδεση του σωλήνα αποµάκρυνσης

Στερεώνετε τη σύνδεση µείωσης

(συνοδεύει τη συσκευή ή µπορείτε να

την προµηθευτείτε απ τα ειδικά

καταστήµατα) στην έξοδο αέρα.

Σύνδεση σωλήνα αποµάκρυνσης

ακάθαρτου αέρα, διαµέτρου 120 mm:

Κβετε το προστατευτικ πλέγµα στην

Λειτουργία ανακύκλωσης αέρα

❑ Με φίλτρο ενεργού άνθρακα, ταν δεν

υπάρχει δυναττητα για τη λειτουργία

απορρφησης ακάθαρτου αέρα.

Σύνδεση στο δίκτυο του

Ο απορροφητήρας κουζίνας επιτρέπεται

να συνδεθεί στο δίκτυο του ηλεκτρικού

ρεύµατος µνον µέσω πρίζας σούκο,

εγκατεστηµένης σύµφωνα µε τις

ισχύουσες προδιαγραφές. Η πρίζα σούκο

πρέπει να είναι κατά το δυνατν

τοποθετηµένη ακριβώς πάνω απ το

επάνω ερµάριο ή πολύ κοντά σ' αυτ.

Ηλεκτρολογικά χαρακτηριστικά:

Αυτά θα τα βρείτε στην πινακίδα τύπου,

αφού αφαιρέσετε το πλαίσιο του φίλτρου

- στο εσωτερικ της συσκευής.

 Σε περίπτωση επισκευών πρέπει

γενικά να αποµονώνεται η συσκευή απ

Μήκος του αγωγού σύνδεσης: 1,30 m.

Σε περίπτωση απαιτούµενης µονίµου

Ο απορροφητήρας κουζίνας επιτρέπεται

να συνδεθεί στο δίκτυο του ηλεκτρικού

ρεύµατος µνον απ αδειούχο

ηλεκτρολγο που είναι καταχωρηµένος

στην αρµδια υπηρεσία παροχής

ηλεκτρικού ρεύµατος (∆.Ε.Η.).

Απ την πλευρά της εγκατάσης πρέπει να

προβλεφθεί µία διάταξη αποµνωσης. Ως

διατάξεις αποµνωσης ισχύουν διακπτες

µε διάκενο επαφής άνω των 3 mm και

διακοπή σε λους τους πλους. Σ' αυτές

ανήκουν οι διακπτες LS και οι

προστατευτικές διατάξεις.

Αυτς ο απορροφητήρας κουζίνας

ανταποκρίνεται στις διατάξεις της ΕΚ περί

αντιπαρασιτικών συστηµάτων.91

Προετοιµασία του επάνω ερµαρίου

 Προσέξτε την ελάχιστη απσταση µεταξύ "µατιών" και απορροφητήρακουζίνας των 650 mm (στην περίπτωση"µατιού" υγραερίου) ή αντίστοιχα των 430mm (στην περίπτωση ηλεκτρικού"µατιού").Αυτς ο απορροφητήρας κουζίναςενδείκνυται για την τοποθέτηση σε επάνωερµάριο µε τις ακλουθες διαστάσεις:Πλάτος: 600 mmΒάθος: 280 έως 350 mmΎψος: τουλάχιστον 300 mm.Προετοιµασία:1. Αφαιρείτε – αν υπάρχει – τον πάτο τουερµαρίου.  Η σταθερτητα του ερµαρίου πρέπει να είναι εξασφαλισµένη.2. Σηµαδεύετε στις εσωτερικές πλευρέςτου ερµαρίου απ δύο σηµείαστερέωσης – δεξιά και αριστερά – καιποντάρετε τις τρύπες µε σουβλί.Αν τρυπήσετε µε τρυπάνι:∆ιάµετρος 2 mm – το ανώτερο 10 mmβάθος.Προσοχή: ❑ Για το σηµάδεµα των σηµείων στερέωσης χρησιµοποιείτε το χνάρι O II πουσυνοδεύει τη συσκευή. ❑ Τα σηµεία στερέωσης στο χνάρι έχουν καθοριστεί έτσι, ώστε να µπορεί νατοποθετηθεί πρσωπο µε πρσωπο µετον σκελετ του ερµαρίου πήχηςλαβής πάχους 20 mm. ❑ Η θέση του πήχη λαβής (διάσταση ∆) µπορεί µέσω ενς οριοθέτη ναµετατοπιστεί προς τα εµπρος.

%ταν το ερµάριο έχει βάθος άνω των 280mm, η συσκευή µπορεί να µετατοπιστείπρος τα πίσω,...αν ο πήχης φωτισµού του σετ κουζίνας ...είναι µετατοπισµένος προς τα πίσω,...αν ο πήχης λαβής έχει πάχος άνω ...των 20 mm.Γι' αυτν τον σκοπ τοποθετείτε το χνάρι O II στην ανάλογη απσταση προς τα πίσω.92

Προετοιµασία του επάνω

Τοποθέτηση στο επάνω

3. Ευθυγραµµίζετε τις ράγες στερέωσης,

που συνοδεύουν τη συσκευή και τις

 Προσέξτε το πάχος των πλαϊνών

τοιχωµάτων του ερµαρίου (16 mm ή

 Σε περίπτωση που το εσωτερικ

(ωφέλιµο) βάθος του ερµαρίου είναι

µικρτερο απ 280 mm, πρέπει να

αφαιρεθεί το οπίσθιο τοίχωµα σε ύψος

4. Τραβάτε τη συρµενη υποδοχή ατµού

µε φίλτρο µέχρι το τέρµα προς τα έξω.

5. Γι α τη στερέωση του απορροφητήρα

βιδώνετε χαλαρά απ 2 βίδες αριστερά

και δεξιά, µη σφίξετε τις βίδες. Για τον

σκοπ αυτ ανασηκώνετε τον

6. Ευθυγραµµίζετε τον απορροφητήρα

µέσα στο ερµάριο και τον βιδώνετε

1. Αφαιρείτε το πλαίσιο του φίλτρου

(βλ. στις οδηγίες χρήσης).

2. Ευθυγραµµίζετε την πρτα του

ερµαρίου, αν µετά την τοποθέτηση του

απορροφητήρα κουζίνας ο µεντεσές

δεν είναι πλέον προσιτς.

3. Τοποθετείτε τον απορροφητήρα απ

κάτω µέσα στο ερµάριο, σηκώνοντας

και πιέζοντάς τον προς τα πάνω, µέχρι

να κουµπώσει αριστερά και δεξιά το

βοήθηµα τοποθέτησης.Τοποθέτηση στο επάνω ερµάριο

2.. Ευθυγραµµίζετε τον πήχη λαβής και τον

βιδώνετε σφιχτά στη συσκευή µε τις

δύο βίδες που συνοδεύουν τη συσκευή.

7. Τοποθετείτε το καλώδιο σύνδεσης στο

δίκτυο του ρεύµατος, περνώντας το

απ το άνοιγµα, µέσα στο επάνω

ερµάριο και κάνετε τη σύνδεση του

8. Συνδέετε τη συσκευή στο δίκτυο του

ηλεκτρικού ρεύµατος.

9. Σε περίπτωση που απαιτείται, κοντύνετε

το κάλυµµα τοίχου στις απαιτούµενες

διαστάσεις (π.χ. µε το πρινι) και το

βιδώνετε στο επάνω ερµάριο.

3. Τοποθετείτε το πλαίσιο του φίλτρου (βλ.

στις οδηγίες χρήσης).

Υπδειξη: Το περίβληµα του

απορροφητήρα κουζίνας µπορεί να

επενδυθεί στο εσωτερικ του επάνω

ερµαρίου (π.χ. µε πλάκες νοβοπάν).

Σχετικά µε αυτ προσέξτε τα εξής:

–Ο ενδιάµεσος πάτος δεν επιτρέπεται να

τοποθετηθεί επάνω στο περίβληµα του

απορροφητήρα κουζίνας.

–Η εµπρσθια επένδυση δεν επιτρέπεται

να στερεωθεί στο περίβληµα.

–Η συσκευή πρέπει να είναι προσιτή για

την Υπηρεσία Τεχνικής Εξυπηρέτησης

Η αφαίρεση εκτελείται µε την αντίστροφη

Υπδειξη: Σε λειτουργία ανακύκλωσης

αέρα πρέπει να αφαιρέσετε το φίλτρο

ενεργού άνθρακα και τις συγκρατήσεις

απ συνθετικ υλικ, για να έχετε

πρσβαση στις βίδες στερέωσης και στα

βοηθήµατα τοποθέτησης.

Τοποθέτηση πήχη λαβής:

Στη συρµενη υποδοχή ατµού µε

φίλτρο πρέπει να τοποθετηθεί πήχης

Ο πήχης λαβής µπορεί να είναι ένας

ξύλινος πήχης, ταιριαστς στα έπιπλα

της κουζίνας ή ένας πήχης λαβής, τον

οποίο µπορείτε να προµηθευτείτε σαν

ειδικ εξάρτηµα (βλ. ειδικά εξαρτήµατα

στις οδηγίες χρήσης).

O III που συνοδεύει τη συσκευή, σηµαδεύετε δύο σηµεία

στερέωσης στον πήχη λαβής και

ποντάρετε τις τρύπες µε σουβλί.

Αν τρυπήσετε µε τρυπάνι:

∆ιάµετρος 2 mm - το ανώτερο 10 mm

Βάρος σε kg: ∆ιατηρούµε το δικαίωµα αλλαγών στην κατασκευήστα πλαίσια της τεχνικής εξέλιξης. Ακάθαρτος αέρας
