MANUALE UTENTE D16BS01N0 NEFF

[it] Istruzioni per l’uso 17

[it]Istruzioni per l’uso

Importanti avvertenze di sicurezza18

Tutela dell'ambiente 20

Smaltimento ecocompatibile 20

Tipi di esercizio 20

Modalità aspirazione 20

Esercizio di ricircolo 20

Usare l'apparecchio 20

Impostazione della ventola 20

Pulizia e manutenzione21

Avarie - cosa fare? 22

Servizio di assistenza tecnica23

Per ulteriori informazioni su prodotti, accessori, pezzi di

ricambio e servizi è possibile consultare il sito Internet

www.neff-international.com e l'eShop www.neff-eshop.com18

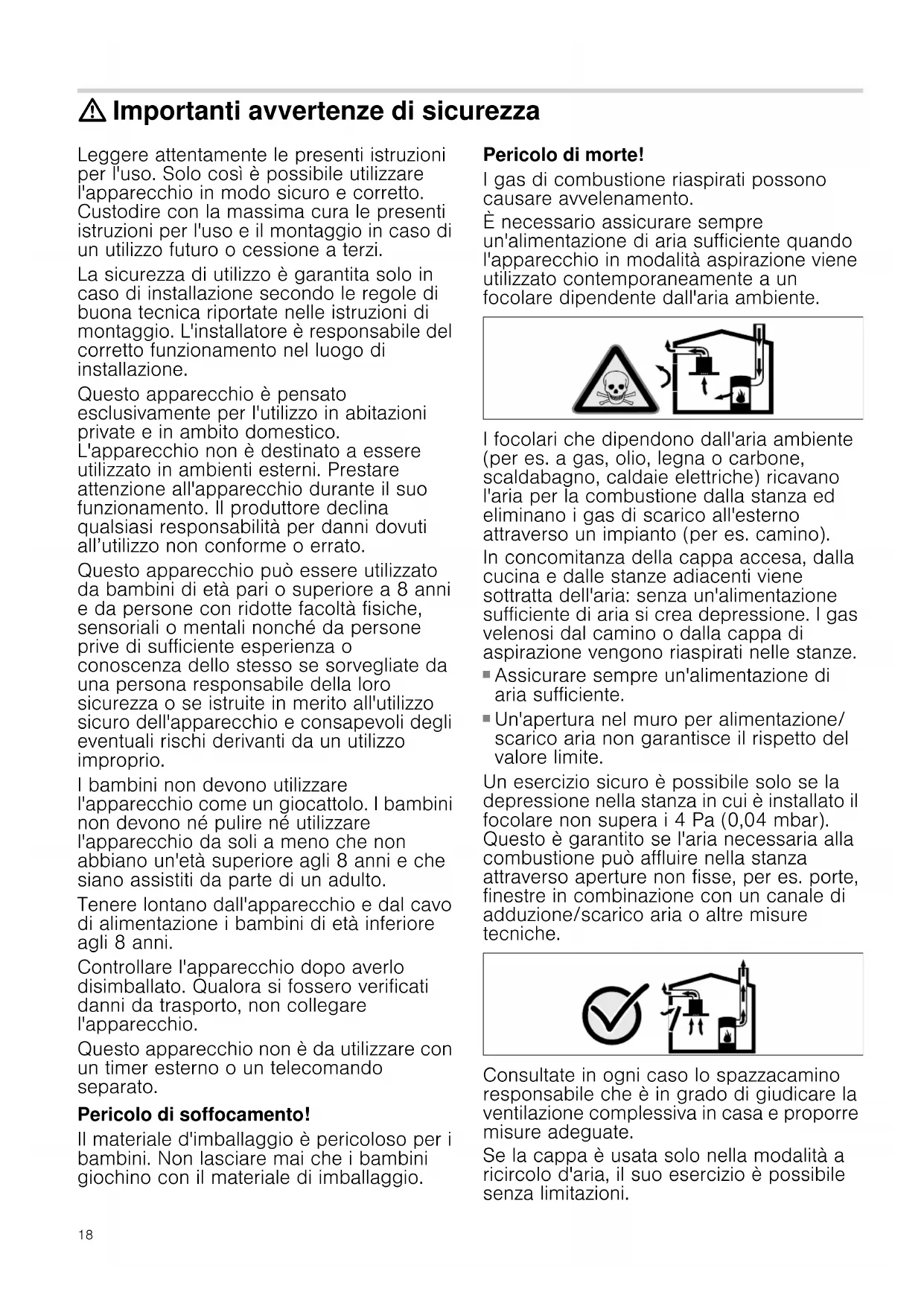

: Importanti avvertenze di sicurezza

Leggere attentamente le presenti istruzioni

per l'uso. Solo così è possibile utilizzare

l'apparecchio in modo sicuro e corretto.

Custodire con la massima cura le presenti

istruzioni per l'uso e il montaggio in caso di

un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in

caso di installazione secondo le regole di

buona tecnica riportate nelle istruzioni di

montaggio. L'installatore è responsabile del

corretto funzionamento nel luogo di

Questo apparecchio è pensato

esclusivamente per l'utilizzo in abitazioni

private e in ambito domestico.

L'apparecchio non è destinato a essere

utilizzato in ambienti esterni. Prestare

attenzione all'apparecchio durante il suo

funzionamento. Il produttore declina

qualsiasi responsabilità per danni dovuti

all’utilizzo non conforme o errato.

Questo apparecchio può essere utilizzato

da bambini di età pari o superiore a 8 anni

e da persone con ridotte facoltà fisiche,

sensoriali o mentali nonché da persone

prive di sufficiente esperienza o

conoscenza dello stesso se sorvegliate da

una persona responsabile della loro

sicurezza o se istruite in merito all'utilizzo

sicuro dell'apparecchio e consapevoli degli

eventuali rischi derivanti da un utilizzo

I bambini non devono utilizzare

l'apparecchio come un giocattolo. I bambini

non devono né pulire né utilizzare

l'apparecchio da soli a meno che non

abbiano un'età superiore agli 8 anni e che

siano assistiti da parte di un adulto.

Tenere lontano dall'apparecchio e dal cavo

di alimentazione i bambini di età inferiore

Controllare l'apparecchio dopo averlo

disimballato. Qualora si fossero verificati

danni da trasporto, non collegare

Questo apparecchio non è da utilizzare con

un timer esterno o un telecomando

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i

bambini. Non lasciare mai che i bambini

giochino con il materiale di imballaggio.

I gas di combustione riaspirati possono

causare avvelenamento.

È necessario assicurare sempre

un'alimentazione di aria sufficiente quando

l'apparecchio in modalità aspirazione viene

utilizzato contemporaneamente a un

focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente

(per es. a gas, olio, legna o carbone,

scaldabagno, caldaie elettriche) ricavano

l'aria per la combustione dalla stanza ed

eliminano i gas di scarico all'esterno

attraverso un impianto (per es. camino).

In concomitanza della cappa accesa, dalla

cucina e dalle stanze adiacenti viene

sottratta dell'aria: senza un'alimentazione

sufficiente di aria si crea depressione. I gas

velenosi dal camino o dalla cappa di

aspirazione vengono riaspirati nelle stanze.

Assicurare sempre un'alimentazione di

Un'apertura nel muro per alimentazione/

scarico aria non garantisce il rispetto del

Un esercizio sicuro è possibile solo se la

depressione nella stanza in cui è installato il

focolare non supera i 4 Pa (0,04 mbar).

Questo è garantito se l'aria necessaria alla

combustione può affluire nella stanza

attraverso aperture non fisse, per es. porte,

finestre in combinazione con un canale di

adduzione/scarico aria o altre misure

Consultate in ogni caso lo spazzacamino

responsabile che è in grado di giudicare la

ventilazione complessiva in casa e proporre

Se la cappa è usata solo nella modalità a

ricircolo d'aria, il suo esercizio è possibile

senza limitazioni.19

Pericolo di incendio!

I depositi di grasso presenti nel filtro per

grassi possono incendiarsi.

Sostituire il filtro per grassi almeno ogni

Non mettere mai in funzione l'apparecchio

senza filtro per grassi.

Pericolo di incendio!

I depositi di grasso presenti nel filtro per

grassi possono incendiarsi. Non lavorare

mai nelle vicinanze dell'apparecchio con

fiamme libere (ad es. fiammeggiare).

L’installazione dell’apparecchio nelle

vicinanze di un focolare per combustibili

solidi (ad es. legno o carbone), è

consentita solo se questo è dotato di

copertura chiusa e non estraibile. Non

deve esserci produzione di scintille.

Pericolo di incendio!

L'olio o il burro caldi si incendiano

rapidamente. Non lasciare mai incustoditi

sul fuoco l'olio o il burro caldi. Non

utilizzare mai acqua per spegnere il fuoco.

Disattivare la zona di cottura. Soffocare le

fiamme con un coperchio, una coperta

ignifuga o qualcosa di simile.

Pericolo di incendio!

Le zone di cottura a gas sviluppano molto

calore se vengano fatte funzionare senza

appoggiarci sopra una stoviglia. Un

dispositivo di ventilazione montato sopra

può subire danni o addirittura incendiarsi.

Utilizzare le zone di cottura a gas solo

dopo averci appoggiato sopra una

Pericolo di incendio!

Quando sono in funzione

contemporaneamente più zone di cottura

a gas si sviluppa molto calore. Un

dispositivo di ventilazione montato sopra

può subire danni o addirittura incendiarsi.

Non utilizzare mai due zone di cottura a

gas contemporaneamente con la fiamma

al massimo per oltre 15 minuti. Un

bruciatore grande con oltre 5kW (wok)

corrisponde alla potenza di due bruciatori

Pericolo di scottature!

Durante il funzionamento le parti scoperte

diventano molto calde. Non toccare mai le

parti ad alta temperatura. Tenere lontano i

Pericolo di lesioni!

Alcuni componenti all'interno

dell'apparecchio possono essere affilati.

Indossare guanti protettivi.

Pericolo di lesioni!

Gli oggetti collocati sull'apparecchio

possono cadere. Non collocare alcun

oggetto sull'apparecchio.

Pericolo di scariche elettriche!

Un apparecchio difettoso può causare

delle scosse elettriche. Non mettere mai in

funzione un apparecchio difettoso.

Togliere la spina o disattivare il fusibile

nella scatola dei fusibili. Rivolgersi al

servizio di assistenza clienti.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in

modo non conforme rappresentano una

fonte di pericolo. Le riparazioni e le

sostituzioni di cavi danneggiati devono

essere effettuate esclusivamente da

personale tecnico adeguatamente istruito

dal servizio di assistenza tecnica. Se

l'apparecchio è difettoso, staccare la

spina o il fusibile nella scatola dei fusibili.

Rivolgersi al servizio di assistenza clienti.

Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una

scarica elettrica. Non utilizzare detergenti

ad alta pressione o dispositivi a getto di

Pericolo di danni da corrosione. Accendere sempre

l'apparecchio durante la cottura per evitare la formazione di

condensa. La condensa può causare danni da corrosione.

Sostituire sempre immediatamente le lampadine difettose per

evitare il sovraccarico di quelle rimanenti.

Pericolo di danni da umidità che penetra nell'elettronica. Non

pulire mai gli elementi di comando con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le

superfici in acciaio inox sempre nel verso della spazzolatura.

Non usare un detergente per acciaio inox sugli elementi di

Danni alla superficie causati da detergenti aggressivi o abrasivi.

Non usare mai detergenti aggressivi e abrasivi.

Pericolo di danni dovuti al ritorno della condensa. Installare il

canale di espulsione in posizione leggermente spiovente

rispetto all'apparecchio (1° di dislivello).20

Tutela dell'ambiente

Disimballate l'apparecchio e smaltite l'imballaggio

conformemente alle disposizioni.

Smaltimento ecocompatibile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio può essere impiegato per aspirazione o

Modalità aspirazione

Avvertenza: L’aria esausta non deve essere immessa né in un

camino per il fumo o per i gas di scarico funzionante, né in un

pozzo di aerazione dei locali di installazione di focolari.

■ Se l’aria esausta viene immessa in un camino per fumo o gas

di scarico non in funzione, è necessario ottenere

l’autorizzazione di un tecnico specializzato.

■ Se l’aria esausta viene condotta attraverso la parete esterna,

è necessario utilizzare una cassetta a muro telescopica.

Esercizio di ricircolo

Avvertenza: Per catturare gli odori nell'esercizio di ricircolo, è

necessario installare un filtro ai carboni attivi. Le diverse

possibilità di attivazione dell’apparecchio con esercizio di

ricircolo sono indicate nell’opuscolo o devono essere richieste

al proprio rivenditore specializzato. Gli accessori necessari

sono disponibili presso i rivenditori specializzati, tramite il

servizio clienti o il punto vendita on-line. I numeri degli

accessori sono riportati nella parte finale delle istruzioni per

Le presenti istruzioni per l’uso sono valide per diverse varianti

dell’apparecchio. È possibile che alcune caratteristiche

dell’impianto descritte non siano presenti nel proprio

Avvertenza: Accendere la cappa di aspirazione prima di

iniziare la cottura e spegnerla solo pochi minuti dopo il termine

della cottura. In questo modo il vapore di cottura viene aspirato

Avvertenza: Inclinare in avanti la copertura in vetro. La zona di

aspirazione viene così ingrandita.

Impostazione della ventola

Avvertenza: Adattare sempre la potenza della ventola alle

condizioni del momento. In caso di forte produzione di vapore

utilizzare anche un livello ventola elevato.

Portare il regolatore a scorrimento in posizione 1, 2 o 3.

Avvertenza: Quando la ventola è accesa si illumina un LED.

Portare il regolatore a scorrimento in posizione 0.

L’illuminazione può essere attivata o disattivata in modo

indipendente dal sistema di aspirazione.

Portare il regolatore a scorrimento in posizione 1.

Questo apparecchio dispone di contrassegno ai

sensi della direttiva europea 2012/19/UE in

materia di apparecchi elettrici ed elettronici (waste

electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e

il riciclaggio degli apparecchi dismessi valide su

tutto il territorio dell’Unione Europea.

L’aria aspirata viene purificata attraverso il

filtro per grassi e convogliata all'esterno

tramite un sistema di tubi.

L’aria aspirata viene purificata attraverso il filtro

antigrasso e un filtro ai carboni attivi e quindi

reimmessa nella cucina.

0 Disattivare l'illuminazione

1 Attivare l'illuminazione

0 Disattivare la ventola

1 Attivare il livello 1 della ventola

2 Attivare il livello 2 della ventola

3 Attivare il livello 3 della ventola

Pulizia e manutenzione

: Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo

raffreddare prima di procedere alla pulizia.

: Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica.

Pulire l'apparecchio soltanto con un panno umido. Prima della

pulizia staccare la spina o disattivare il fusibile nella scatola dei

: Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica.

Non utilizzare detergenti ad alta pressione o dispositivi a getto

: Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio possono essere

affilati. Indossare guanti protettivi.

Per non danneggiare le diverse superfici con l'utilizzo di

detergenti non appropriati, prestare attenzione alle indicazioni

della tabella. Non utilizzare ■ detergenti aggressivi o abrasivi,■ detergenti a elevato contenuto di alcol,■ spugnette dure o abrasive,■ detergenti ad alta pressione o dispositivi a getto di vapore. Lavare bene le spugne nuove prima di utilizzarle.

Osservare tutte le istruzioni e le avvertenze riportate sui prodotti

Smontaggio del filtro per grassi in vello

: Pericolo di incendio!

I depositi di grasso presenti nel filtro per grassi possono

Sostituire il filtro per grassi almeno ogni 2 mesi .

Non mettere mai in funzione l'apparecchio senza filtro per

Avvertenza: Utilizzare soltanto filtri originali poiché sono

conformi alle norme vigenti in materia di sicurezza e

garantiscono un funzionamento ottimale.

1. Premere a sinistra e a destra sul dispositivo di bloccaggio

della griglia filtrante.

2. Aprire verso il basso la griglia filtrante.

3. Portare la griglia filtrante in posizione obliqua e rimuovere.

4. Rimuovere i fili e il filtro per grassi in vello.

5. Dopo lo smontaggio del filtro per grassi in vello pulire

l'apparecchio internamente.

6. Pulire la griglia filtrante.

Acciaio inox Soluzione di lavaggio calda:

pulire con una spugna e asciugare

con un panno morbido.

Pulire le superfici in acciaio inox sem-

pre nel verso della spazzolatura.

Speciali detergenti per superfici in

acciaio inox possono essere richiesti

presso il servizio di assistenza tecnica

o presso il proprio rivenditore specia-

lizzato. Stendere uno strato sottile di

detergente con un panno morbido.

Superfici laccate Soluzione di lavaggio calda:

pulire con una spugna umida e asciu-

gare con un panno morbido.

Non utilizzare detergenti per acciaio

Alluminio e plastica Detergente per vetro:

pulire con un panno morbido.

Vetro Detergente per vetro:

pulire con un panno morbido. Non uti-

lizzare raschietti per vetro.

Soluzione di lavaggio calda:

pulire con una spugna umida e asciu-

gare con un panno morbido.

Pericolo di danni causati dall'umidità

che penetra nell'elettronica. Non pulire

mai gli elementi di comando con un

Non utilizzare detergenti per acciaio

Montaggio del filtro per grassi in vello

1. Tagliare il nuovo filtro per grassi in vello della dimensione

necessaria e collocarlo nella griglia filtrante.

2. Bloccare il filtro per grassi in vello con i fili.

3. Inserire la griglia filtrante.

Avvertenza: Accertarsi che il dispositivo di bloccaggio si

innesti a destra e a sinistra sulla griglia filtrante.

Sostituzione del filtro a carbone attivo (solo

con modalità ricircolo)

Per garantire l'adeguata separazione degli odori è necessaria

una manutenzione regolare del filtro.

I filtri a carbone attivo devono essere sostituiti almeno ogni 4

Avvertenze ■ I filtri a carbone attivo non sono compresi nella fornitura. I filtri a carbone attivo sono disponibili presso i rivenditori

specializzati, tramite il servizio clienti o il punto vendita on-

line. ■ I filtri a carbone attivo non possono essere puliti o riattivati. Avvertenza: Utilizzare soltanto filtri originali poiché

garantiscono un funzionamento ottimale.

1. Smontaggio filtro per grassi in vello, vedere capitolo

Smontaggio filtro per grassi in vello.

2. Allentare il raccordo a vite della copertura del filtro a carbone

3. Rimuovere il filtro a carbone attivo.

4. Inserire il filtro a carbone attivo.

5. Fissare la copertura.

6. Montaggio filtro per grassi in vello, vedere capitolo

Montaggio filtro per grassi in vello.

Spesso voi stessi potete risolvere talune disfunzioni. Prima di

chiamare il Servizio clienti, osservate le seguenti indicazioni.

: Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme

rappresentano una fonte di pericolo. Le riparazioni e le

sostituzioni di cavi danneggiati devono essere effettuate

esclusivamente da personale tecnico adeguatamente istruito

dal servizio di assistenza tecnica. Se l'apparecchio è difettoso,

staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi

al servizio di assistenza clienti.

Tabella guasti -------- Sostituire le lampadine

: Pericolo di scossa elettrica!

Durante la sostituzione delle lampadine i contatti del

portalampada sono sotto tensione. Prima di procedere alla

sostituzione, staccare la spina o disattivare il fusibile nella

: Pericolo di scottature!

Durante il funzionamento le lampadine alogene diventano

molto calde. Anche un po' di tempo dopo lo spegnimento

permane ancora il pericolo di scottature. Lasciare raffreddare le

lampadine alogene prima di procedere alla loro sostituzione.

Importante! Utilizzare solo luci dello stesso tipo e potenza

(vedere anche portalampada o targhetta identificativa).

Sostituzione delle lampadine alogene con attacco a vite

Avvertenze ■ Per la sostituzione delle lampadine non rimuovere il rivestimento in plastica. Le lampadine sono accessibili

dall'interno, a tale scopo smontare la griglia filtrante. ■ Durante l’installazione, le lampadine alogene non devono essere toccate in corrispondenza del bulbo di vetro. Per

installare le lampadine alogene utilizzare un panno pulito.

1. Fare raffreddare la lampadina.

2. Smontare la griglia filtrante.

3. Svitare la lampadina e sostituirla con una dello stesso tipo.

4. Montare la griglia filtrante.

5. Inserire la spina di rete o riattivare il salvavita.

Sostituire la lampadina con una dello stesso modello:

Tensione: 230 V Potenza: max. 28 W Filettatura: E14

Collegare l'apparecchio alla

Controllare se gli altri elet-

trodomestici funzionano

Il fusibile è difet-

Verificare se il fusibile

dell'apparecchio nell'appo-

sita scatola è a posto.

Sostituire le lampadine,

vedere il capitolo “Sostituire

Servizio di assistenza tecnica

Il servizio di assistenza tecnica è a disposizione per eventuali

riparazioni. Troveremo la soluzione giusta, evitando di

coinvolgere un tecnico quando non è necessario.

Quando si contatta il servizio clienti indicare sempre il codice

prodotto (E) e il codice di produzione (FD), in modo da poter

ricevere subito un'assistenza mirata. La targhetta con i codici si

trova nella parte interna dell’apparecchio (a tale scopo

rimuovere la griglia filtrante).

Per avere subito a disposizione le informazioni utili in caso di

necessità, si consiglia di riportare subito qui i dati relativi

all'apparecchio e il numero di telefono del servizio di assistenza

Prestare attenzione al fatto che, in caso di utilizzo improprio,

l'intervento del tecnico del servizio di assistenza non è gratuito

anche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei

centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

Fidatevi della competenza del Costruttore. In questo modo

avrete la garanzia di una riparazione effettuata da tecnici

qualificati del servizio assistenza e con pezzi di ricambio

originali per il vostro apparecchio.

(non compreso nella fornitura)

Filtri a carbone attivo

Filtro per grassi in vello

Codice prodotto (E) Codice di produzione (FD)

Servizio di assistenza
