MODE D'EMPLOI D16BS01N0 NEFF

[fr] Notice d’utilisation 10

Þ Table des matières

[fr]Notice d’utilisation

Précautions de sécurité importantes 11

Protection de l'environnement 13

Elimination écologique13

Mode Évacuation de l’air13

Mode Recyclage de l’air 13

Utilisation de l'appareil 13

Régler le ventilateur 13

Nettoyage et entretien 14

Anomalies – que faire ? 15

Service après-vente 16

Vous trouverez des informations supplementaires concernant

les produits, accessoires, pièces de rechange et services sur

Internet sous : www.neff-international.com et la boutique en

ligne : www.neff-eshop.com11

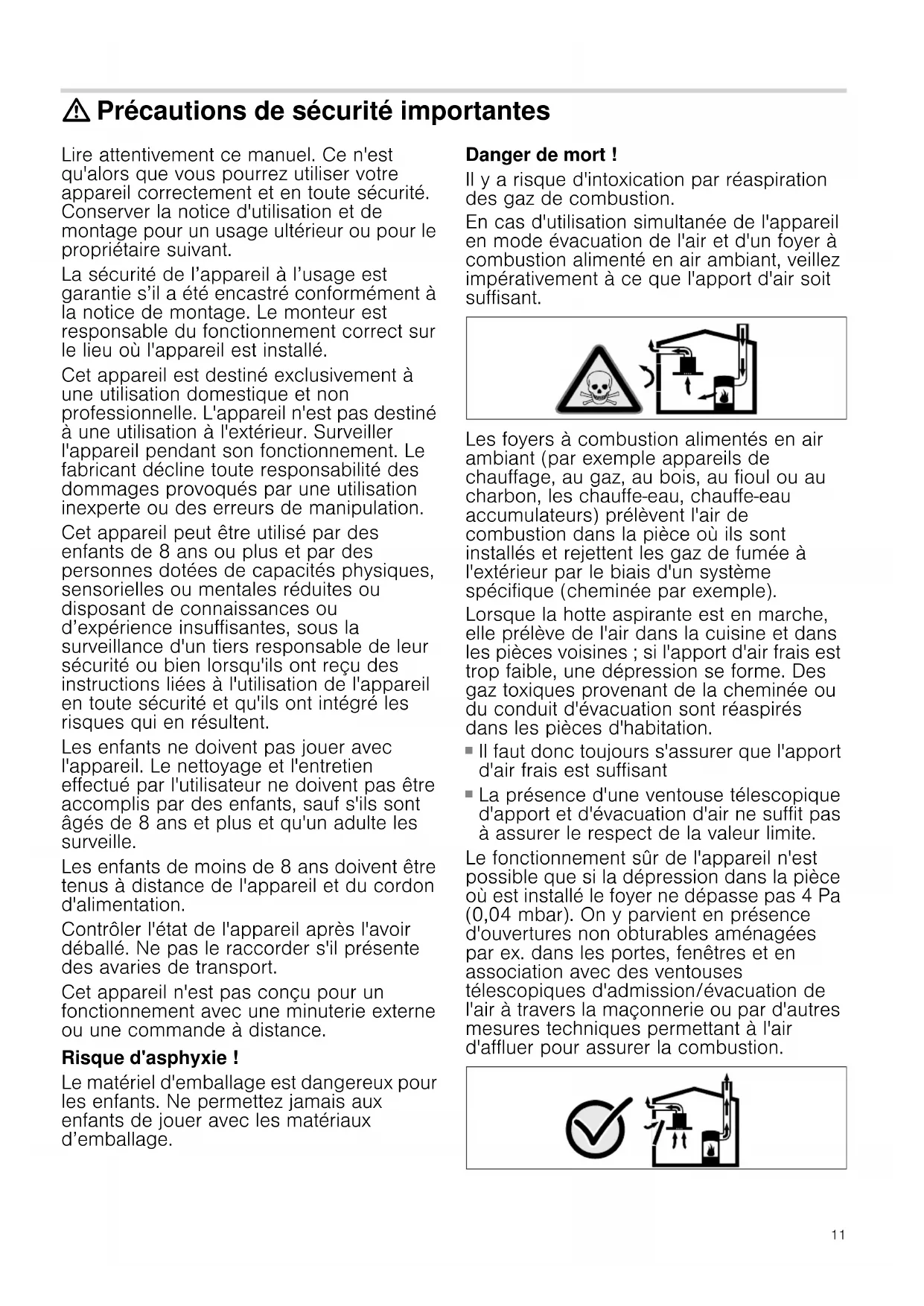

: Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est

qu'alors que vous pourrez utiliser votre

appareil correctement et en toute sécurité.

Conserver la notice d'utilisation et de

montage pour un usage ultérieur ou pour le

propriétaire suivant.

La sécurité de l’appareil à l’usage est

garantie s’il a été encastré conformément à

la notice de montage. Le monteur est

responsable du fonctionnement correct sur

le lieu où l'appareil est installé.

Cet appareil est destiné exclusivement à

une utilisation domestique et non

professionnelle. L'appareil n'est pas destiné

à une utilisation à l'extérieur. Surveiller

l'appareil pendant son fonctionnement. Le

fabricant décline toute responsabilité des

dommages provoqués par une utilisation

inexperte ou des erreurs de manipulation.

Cet appareil peut être utilisé par des

enfants de 8 ans ou plus et par des

personnes dotées de capacités physiques,

sensorielles ou mentales réduites ou

disposant de connaissances ou

d’expérience insuffisantes, sous la

surveillance d'un tiers responsable de leur

sécurité ou bien lorsqu'ils ont reçu des

instructions liées à l'utilisation de l'appareil

en toute sécurité et qu'ils ont intégré les

risques qui en résultent.

Les enfants ne doivent pas jouer avec

l'appareil. Le nettoyage et l'entretien

effectué par l'utilisateur ne doivent pas être

accomplis par des enfants, sauf s'ils sont

âgés de 8 ans et plus et qu'un adulte les

Les enfants de moins de 8 ans doivent être

tenus à distance de l'appareil et du cordon

Contrôler l'état de l'appareil après l'avoir

déballé. Ne pas le raccorder s'il présente

des avaries de transport.

Cet appareil n'est pas conçu pour un

fonctionnement avec une minuterie externe

ou une commande à distance.

Le matériel d'emballage est dangereux pour

les enfants. Ne permettez jamais aux

enfants de jouer avec les matériaux

Il y a risque d'intoxication par réaspiration

des gaz de combustion.

En cas d'utilisation simultanée de l'appareil

en mode évacuation de l'air et d'un foyer à

combustion alimenté en air ambiant, veillez

impérativement à ce que l'apport d'air soit

Les foyers à combustion alimentés en air

ambiant (par exemple appareils de

chauffage, au gaz, au bois, au fioul ou au

charbon, les chauffe-eau, chauffe-eau

accumulateurs) prélèvent l'air de

combustion dans la pièce où ils sont

installés et rejettent les gaz de fumée à

l'extérieur par le biais d'un système

spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche,

elle prélève de l'air dans la cuisine et dans

les pièces voisines ; si l'apport d'air frais est

trop faible, une dépression se forme. Des

gaz toxiques provenant de la cheminée ou

du conduit d'évacuation sont réaspirés

dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport

d'air frais est suffisant

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Le fonctionnement sûr de l'appareil n'est

possible que si la dépression dans la pièce

où est installé le foyer ne dépasse pas 4 Pa

(0,04 mbar). On y parvient en présence

d'ouvertures non obturables aménagées

par ex. dans les portes, fenêtres et en

association avec des ventouses

télescopiques d'admission/évacuation de

l'air à travers la maçonnerie ou par d'autres

mesures techniques permettant à l'air

d'affluer pour assurer la combustion.12

Demandez toujours conseil au maître

ramoneur compétent qui pourra évaluer

l'ensemble du réseau de ventilation de la

maison et vous proposer le moyen le mieux

adapté pour l'aération.

Si la hotte aspirante est utilisée

exclusivement en mode recyclage, le

fonctionnement est possible sans

Les dépôts de graisse dans le filtre à

graisse peuvent s'enflammer.

Remplacer le filtre à graisse au moins

Ne jamais faire fonctionner l'appareil sans

Les dépôts de graisse dans le filtre à

graisse peuvent s'enflammer. Ne jamais

travailler avec une flamme nue à proximité

de l'appareil (par ex. flamber). N’installer

l’appareil à proximité d’un foyer à

combustibles solides (par ex. bois ou

charbon) qu’en présence d’un couvercle

fermé et non amovible. Aucune projection

d’étincelles ne doit avoir lieu.

L'huile et la graisse chaude s'enflamme

rapidement. Ne jamais laisser l'huile et la

graisse chaude sans surveillance. Ne

jamais éteindre le feu avec de l'eau.

Eteindre le foyer. Etouffer les flammes

prudemment avec un couvercle, une

couverture ou similaire.

Des foyers à gaz sans qu'un récipient ne

soit placé sur le foyer dégagent une forte

chaleur lors du fonctionnement. Un

appareil de ventilation monté au-dessus

peut être endommagé ou prendre feu.

Utiliser les foyers à gaz uniquement avec

un récipient placé dessus.

Lors du fonctionnement simultané de

plusieurs foyers gaz il y a une forte

production de chaleur. Un appareil de

ventilation monté au-dessus peut être

endommagé ou prendre feu. Ne faites

jamais fonctionner en même temps deux

foyers gaz à feu vif pendant plus de

15 minutes. Un brûleur grande puissance

de plus de 5kW (Wok) chauffe autant que

Les éléments accessibles deviennent

chauds pendant le fonctionnement. Ne

jamais toucher les éléments chauds.

Eloigner les enfants.

Risque de blessure !

Des pièces à l'intérieur de l'appareil

peuvent présenter des arêtes vives. Porter

des gants de protection.

Risque de blessure !

Des objets déposés sur l'appareil peuvent

tomber. Ne pas déposer d’objets sur

Risque de choc électrique !

Un appareil défectueux peut provoquer un

choc électrique. Ne jamais mettre en

service un appareil défectueux.

Débrancher la fiche secteur ou enlever le

fusible dans le boîtier à fusibles. Appeler

le service après-vente.

Risque de choc électrique !

Tenter de réparer vous-même l'appareil

est dangereux. Seul un technicien du

service après-vente formé par nos soins

est habilité à effectuer des réparations et à

remplacer des câbles d'alimentation

défectueux. Si l'appareil est défectueux,

débrancher la fiche secteur ou enlever le

fusible dans le boîtier à fusibles. Appeler

le service après-vente.

Risque de choc électrique !

De l'humidité qui pénètre peut

occasionner un choc électrique. Ne pas

utiliser de nettoyeur haute pression ou de

Risque de détérioration par la corrosion. Toujours allumer

l'appareil pendant la cuisson afin d'éviter la formation de

condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin

d'empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénétration d'humidité dans

l'électronique. Ne jamais nettoyer les éléments de commande

avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non

conforme. Nettoyer les surfaces en inox seulement dans le

sens du métal. Pour les organes de commande, ne pas utiliser

de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la

surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer

le conduit d'air vicié légèrement incliné vers le bas à partir de

l'appareil (1° de pente)13

Protection de l'environnement

Déballez l'appareil et jetez l'emballage dans le respect de

Elimination écologique

Eliminez l'emballage en respectant l'environnement.

Vous pouvez utiliser cet appareil en mode Évacuation d’air ou

en mode Recyclage de l’air.

Mode Évacuation de l’air

Remarque : L’air sortant ne doit pénétrer ni dans une cheminée

en service destinée à évacuer la fumée ou des gaz brûlés, ni

dans une gaine servant à aérer les locaux où sont installés des

foyers à combustion.

■ Si l’air sortant circule par une cheminée non en service

destinée à évacuer la fumée ou des gaz brûlés, il faudra vous

procurer l’accord du ramoneur compétent dans votre

■ Si l’air sortant traverse la paroi extérieure, il faudrait utiliser

une ventouse télescopique.

Mode Recyclage de l’air

Remarque : Pour lier les odeurs dans l’air recyclé, vous devrez

incorporer un filtre à charbon actif. Pour connaître les

différentes possibilités d’utiliser l’appareil en mode Recyclage

d’air, consultez les prospectus ou votre revendeur spécialisé.

Vous pourrez vous procurer les accessoires dans le commerce

spécialisé, auprès du service après-vente ou dans la boutique

en ligne. Vous trouverez le numéro de cet accessoire à la fin de

la notice d’utilisation.

Utilisation de l'appareil

Ces instructions valent pour plusieurs variantes d’appareil.

Certains équipements ne figurant pas sur votre appareil

peuvent y être décrits.

Remarque : Allumez la hotte aspirante dès le début de la

cuisson ; une fois la cuisson achevée, laissez la hotte aspirante

fonctionner encore quelques minutes. Ceci permet d’éliminer

les buées de cuisson le plus efficacement.

Remarque : Faire pivoter le cache en verre vers l'avant. Cela

agrandit la zone d'aspiration.

Régler le ventilateur

Remarque : Adaptez toujours la puissance du ventilateur aux

conditions du moment. En cas d'émanations très denses de

vapeur, sélectionnez aussi une puissance d'aspiration élevée.

Régler le curseur sur la position 1, 2 ou 3.

Remarque : Une LED est allumée lorsque le ventilateur est

Régler le curseur sur la position 0.

Vous pouvez allumer et éteindre l’éclairage indépendamment

Régler le curseur sur la position 1.

Cet appareil est marqué selon la directive

européenne 2012/19/UE relative aux appareils

électriques et électroniques usagés (waste

electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une

récupération des appareils usagés applicables

dans les pays de la CE.

L’air aspiré est débarrassé des particules

de graisse par les filtres à cet effet, transite

par un conduit puis gagne l’extérieur.

L’air aspiré se nettoie en traversant les filtres à

graisse et un filtre à charbon actif, puis il revient

0 Éteindre l'éclairage

1 Allumer l'éclairage

0 Désactiver le ventilateur

1 Activer la puissance d'aspiration 1

2 Activer la puissance d'aspiration 2

3 Activer la puissance d'aspiration 3

Nettoyage et entretien

: Risque de brûlure !

L'appareil devient chaud pendant le fonctionnement. Laisser

refroidir l'appareil avant son nettoyage.

: Risque de choc électrique !

De l'humidité qui pénètre peut occasionner un choc électrique.

Nettoyer l'appareil uniquement avec un chiffon humide. Avant le

nettoyage, retirer la fiche secteur ou déconnecter le fusible

dans le boîtier à fusibles.

: Risque de choc électrique !

De l'humidité qui pénètre peut occasionner un choc électrique.

Ne pas utiliser de nettoyeur haute pression ou de nettoyer à

: Risque de blessure !

Des pièces à l'intérieur de l'appareil peuvent présenter des

arêtes vives. Porter des gants de protection.

Afin de ne pas endommager les différentes surfaces en utilisant

des nettoyants inappropriés, veuillez respecter les indications

dans le tableau. N'utilisez pas ■ de produits agressifs ou récurants,■ de nettoyants fortement alcoolisés,■ de tampons en paille métallique ni d'éponges à dos récurant,■ de nettoyeurs haute pression ni de nettoyeurs à vapeur. Avant d'utiliser des lavettes éponges neuves, rincez-les

Respectez les instructions et avertissements joints aux

Dépose du filtre à graisse en intissé

: Risque d’incendie !

Les dépôts de graisse dans le filtre à graisse peuvent

Remplacer le filtre à graisse au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtre à graisse.

Remarque : Utiliser uniquement des filtres d'origine. Les

prescriptions de sécurité seront ainsi respectées et cela

garantit un fonctionnement optimal.

1. Appuyer à gauche et à droite sur le verrouillage de la grille

2. Faire pivoter ensuite la grille filtrante vers le bas.

3. Incliner la grille filtrante et l'enlever.

Inox Eau chaude additionnée de produit à

Nettoyer avec une lavette et sécher

avec un chiffon doux.

Nettoyer les surfaces en inox seule-

ment dans le sens du métal.

Des produits d'entretien spéciaux

pour inox sont en vente au service

après-vente ou dans le commerce

spécialisé. Appliquer avec un chiffon

doux une pellicule mince de produit

Surfaces laquées Eau chaude additionnée de produit à

Nettoyer avec une lavette humide et

sécher avec un chiffon doux.

Ne pas utiliser de nettoyant pour inox.

Nettoyant pour vitres :

Nettoyer avec un chiffon doux.

Verre Nettoyant pour vitres :

Nettoyer avec un chiffon doux. Ne pas

utiliser de racloir à verre.

Eau chaude additionnée de produit à

Nettoyer avec une lavette humide et

sécher avec un chiffon doux.

Risque de détérioration de l'électro-

nique par pénétration d'humidité. Ne

jamais nettoyer les éléments de com-

mande avec un chiffon mouillé.

Ne pas utiliser de nettoyant pour inox.

4. Enlever les fils métalliques et retirer le filtre à graisse en

5. Nettoyer l'appareil à l'intérieur après avoir démonté le filtre à

6. Nettoyer la grille filtrante.

Montage du filtre à graisse en intissé

1. Couper le filtre à graisse en intissé neuf à la dimension

nécessaire et le placer dans la grille filtrante.

2. Fixer le filtre à graisse en intissé avec les fils métalliques.

3. Mettre la grille filtrante en place.

Remarque : S'assurer que le verrouillage à gauche et à

droite de la grille filtrante s'encliquette.

Changement du filtre à charbon actif

(uniquement en cas de mode recyclage)

Afin de garantir la capacité de rétention des odeurs, le filtre doit

être régulièrement entretenu.

Les filtres à charbon actif doivent être remplacés au moins tous

Remarques ■ Les filtres à charbon actif ne font pas partie de la fourniture. Les filtres à charbon actif sont en vente dans le commerce

spécialisé, auprès du service après-vente ou dans la

boutique en ligne. ■ Les filtres à charbon actif ne peuvent pas être nettoyés ou réactivés.

Remarque : Utiliser uniquement des filtres d'origine. Cela

garantit un fonctionnement optimal.

1. Déposer le filtre à graisse en intissé, voir chapitre Dépose du

filtre à graisse en intissé.

2. Dévisser le vissage du recouvrement du filtre au charbon

3. Enlever le filtre à charbon actif.

4. Mettre en place le filtre à charbon actif.

5. Visser le recouvrement.

6. Monter le filtre à graisse en intissé, voir le chapitre Montage

du filtre à graisse en intissé.

Anomalies – que faire ?

Dans de nombreux cas, vous pourrez remédier vous-même

facilement aux anomalies. Avant de contactez le service après-

vente, veuillez vérifier les points suivants :

: Risque de choc électrique !

Tenter de réparer vous-même l'appareil est dangereux. Seul un

technicien du service après-vente formé par nos soins est

habilité à effectuer des réparations et à remplacer des câbles

d'alimentation défectueux. Si l'appareil est défectueux,

débrancher la fiche secteur ou enlever le fusible dans le boîtier

à fusibles. Appeler le service après-vente.

Tableau de dérangements -------- Panne Cause possible Remède

Connecter l'appareil au sec-

Vérifier si d'autres appa-

reils de cuisine fonctionnent

Vérifier dans le coffret à

fusibles, si le fusible pour

l'appareil est en bon état

Changer les ampoules, voir

le chapitre “Changer les

Changer les ampoules

: Risque de choc électrique !

Lors du changement des ampoules, les contacts de la douille

sont sous tension. Avant le changement, retirer la fiche secteur

ou couper le fusible dans le boîtier à fusibles.

: Risque de brûlures !

Les ampoules halogènes deviennent très chaudes en service.

Le risque de brûlure persiste encore un certain temps après les

avoir éteintes. Attendre, avant de changer les ampoules,

qu’elles aient entièrement refroidi.

Important ! Utilisez uniquement des lampes du même type et

de la même puissance (voir aussi sur la douille des lampes ou

la plaque signalétique).

Changer les ampoules halogènes avec culot à vis

Remarques ■ Pour changer les ampoules ne pas enlever le recouvrement en plastique. Les ampoules sont accessibles par l'intérieur,

pour cela déposer la grille filtrante. ■ En insérant les ampoules halogènes, veiller à ne pas toucher le ballon de verre. Pour insérer les ampoules halogènes,

utiliser un chiffon propre. 1. Laisser refroidir l'ampoule.2. Déposer la grille filtrante.3. Dévisser l’ampoule et la remplacer par une ampoule du même type. 4. Monter la grille filtrante.5. Brancher la fiche secteur ou réarmer le disjoncteur. Remplacer l'ampoule par une ampoule du même type :

Voltage : 230 V Puissance : max. 28 W Culot : E14

Si votre appareil a besoin d'être réparé, notre service après-

vente se tient à votre disposition. Nous trouvons toujours une

solution appropriée pour éviter des visites inutiles d'un

Lors de votre appel, veuillez indiquer le numéro de produit

(E-Nr.) et le numéro de fabrication (FD-Nr.), afin de nous

permettre de mieux vous aider. Vous trouverez la plaque

signalétique à l'intérieur de l'appareil (après avoir retiré la grille

Pour éviter d'avoir à les rechercher en cas de besoin, vous

pouvez inscrire ici les données de votre appareil et le numéro

de téléphone du service après-vente.

Tenez compte du fait que la visite d'un technicien du SAV n'est

pas gratuite en cas de manipulation incorrecte, même pendant

la période de garantie.

Vous trouverez les données de contact pour tous les pays dans

l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de

Faites confiance à la compétence du fabricant. Vous

garantissez ainsi que la réparation sera effectuée par des

techniciens de SAV formés qui disposent des pièces de

rechange d’origine adaptées à votre appareil.

(non compris dans la livraison)

Filtre à charbon actif

Filtre à graisse en intissé --------

N° E N° FD Service après-vente
