• Gentile cliente, Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e con- servarle per un uso futuro o in caso di riven- dita dell'apparecchio. La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il conte- nuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivendi- tore. Utilizzate questa idropulitrice esclusiva- mente nell'uso domestico: – per la pulizia di macchine, veicoli, edifi- ci, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'ag- giunta di detergenti). – con accessori, ricambi e detergenti omologati da KÄRCHER. Rispettate le indicazioni allegate ai detergenti. Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i si- stemi di raccolta differenziata. Il prelievo di acqua da impianti di ac- que pubbliche in alcuni paesi non è consentito. Gli interventi con detergenti possono essere eseguiti solo su superfici di la- voro impermeabili con collegamento alla canalizzazione dell'acqua spor- ca. Non fare infiltrare il detergente nelle acque di scarico o nel terreno. I lavori di pulizia durante i quali si pro- duce acqua di scarico contenente olio, per es.la pulizia di motori, di sot- toscocche vanno effettuati esclusiva- mente in luoghi di lavaggio provvisti di separatori d'olio. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH Pericolo Indica un pericolo imminente che determi- na lesioni gravi o la morte. 몇 Attenzione Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte. 몇 Attenzione Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere. Attenzione Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose. Indice Fornitura

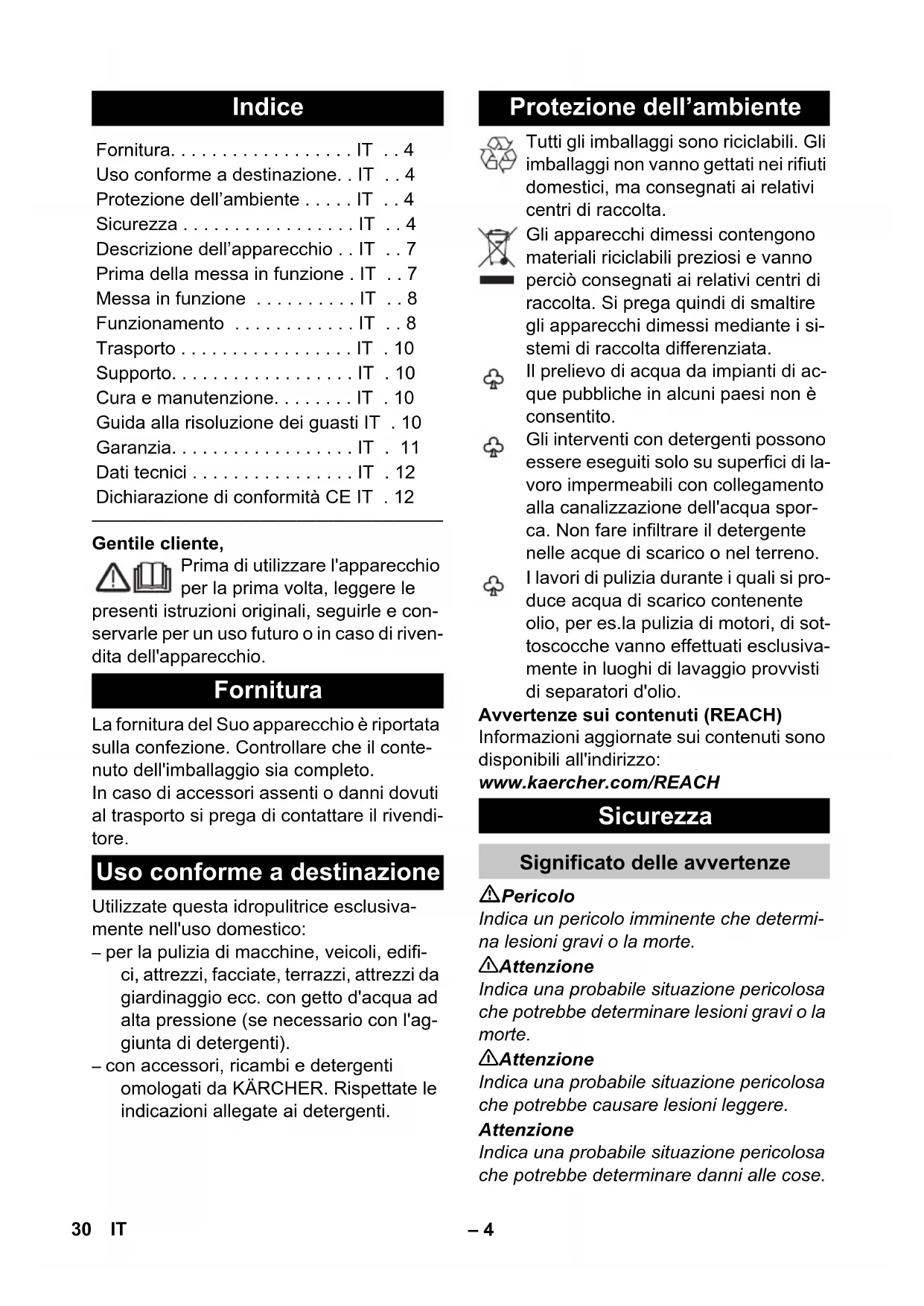

• IT Uso conforme a destinazione p. 4
• IT Protezione dell’ambiente p. 4
• IT Sicurezza p. 4
• IT Descrizione dell’apparecchio p. 4
• IT p. 7
• Prima della messa in funzione . IT Messa in funzione p. 7
• IT Funzionamento p. 8
• IT Trasporto IT . 10 Supporto IT . 10 Cura e manutenzione IT . 10 Guida alla risoluzione dei guasti IT . 10 Garanzia IT . 11 Dati tecnici IT . 12 Dichiarazione di conformità CE IT . 12 Fornitura Uso conforme a destinazione Protezione dell’ambiente Sicurezza Significato delle avvertenze 30 IT– 5 Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elet- trici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo. L'apparecchio non deve essere collegato direttamente alla rete idrica pubblica. Pericolo Mai toccare e afferrare la spina e la pre- sa elettrica con mani bagnate. Prima di ogni utilizzo controllare che il cavo di allacciamento alla rete e la spi- na di alimentazione non presentino danni. Fare sostituire immediatamente il cavo di allacciamento alla rete dan- neggiato dal servizio clienti autorizzato/ da un elettricista specializzato. Non mettere in funzione l'apparecchio se il cavo di allacciamento alla rete è dan- neggiato. Tutti i componenti conduttori nell'area di lavoro devono essere protetti contro i getti di acqua. La spina di alimentazione e il giunto di un cavo prolunga utilizzati devono es- sere a tenuta d'acqua e non devono tro- varsi in acqua. Il giunto non deve esse- re appoggiato a terra. Si consiglia di uti- lizzare tamburi avvolgicavo, i quali ga- rantiscono che le prese si trovino alme- no 60 mm sopra il pavimento. Prestare attenzione che il cavo di allac- ciamento alla rete o il cavo prolunga non vengano lesionato o danneggiati passandovi sopra, schiacciandoli, tiran- doli o simili. Proteggere i cavi di collega- mento elettrico dal calore, dall'olio e da spigoli affilati. 몇 Attenzione Collegare l'apparecchio solo alla cor- rente alternata. La tensione deve corri- spondere a quella indicata sulla tar- ghetta tipo dell'apparecchio. Collegare l'apparecchio solo ad un al- lacciamento elettrico installato da un in- stallatore elettrico in conformità alla norma IEC 60364. Prolunghe di cavi elettrici non adatte possono risultare pericolose. All'aperto utilizzare solo prolunghe di cavi elettrici omologate e contrassegnate con sezio- ne cavo sufficiente: 1 - 10 m: 1,5 mm p. 8

Srotolare la prolunga cavo sempre completamente dal tamburo avvolgica- vo. Per motivi di sicurezza si consiglia in li- nea di principio di utilizzare l'apparec- chio solo con un interruttore differenzia- le (max. 30 mA). Pericolo Prima di ogni utilizzo dell'apparecchio verificare i componenti principali, come tubo flessibile ad alta pressione, pistola di spruzzo e i dispositivi di sicurezza ri- portano dei danni. Sostituire immedia- tamente i componenti danneggiati. Non mettere in funzione l'apparecchio con componenti danneggiati. Non puntare il getto ad alta pressione su altri o su se stessi per pulire indu- menti o calzature. Non spruzzare oggetti che contengono sostanze nocive alla salute (ad esem- pio amianto). Pneumatici/ valvole di penumatici pos- sono essere danneggiati e scoppiare a causa del getto ad alta pressione. Il pri- mo segno è dato dal cambiamento del colore del pneumatico. Pneumatici/ val- vole di pneumatici danneggiati possono essere pericolosissimi e causare la morte. Mantenere una distanza del get- to di almeno 30 cm durante la pulizia! Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Pericolo di asfissia! Simboli riportati sull’apparecchio Componenti elettrici Uso sicuro 31IT– 6 몇 Attenzione L'apparecchio non deve essere utilizza- to da bambini e da persone non autoriz- zate. Questo apparecchio non è indicato per essere usato da persone con delle limita- te capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzio- ni su come usare l'apparecchio e dei pe- ricoli da esso derivante. I bambini non devono giocare con l'ap- parecchio. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. L'utente deve utilizzare l'apparecchio in modo conforme alla sua destinazione. Esso deve rispettare le condizioni del luogo e durante il lavoro con l'apparec- chio, fare attenzione alle persone pre- senti sul luogo circostante. I tubi flessibili ad alta pressione, i rac- cordi e i giunti di accoppiamento sono importanti per la sicureza dell'apparec- chio. Utilizzare solo tubi flessibili ad alta pressione, raccordi e giunti di accoppia- mento consigliati dal fabbricante. Non utilizzare l'apparecchio in presen- za di persone nelle immediate vicinan- ze, a meno che non indossino indumen- ti protettivi adeguati. Questo apparecchio è stato sviluppato per essere utilizzato con i detergenti forniti dal produttore o da lui consigliati. L'utilizzo di altri detergenti o agenti chi- mici può compromettere la sicurezza dell'apparecchio. 몇 Attenzione In caso di pause di lavoro prolungate di- sattivare l'apparecchio dall'interruttore principale / interruttore dell'apparecchio o tirare la spina di rete. Mantenere una distanza minima di 30 cm dal getto durante la pulizia di super- fici verniciate, in modo da evitare dan- neggiamenti. Non lasciare mai l’apparecchio incusto- dito quando è in funzione. Non utilizzare l'apparecchio in caso di temperature inferiori a 0 °C. Pericolo Non nebulizzare alcun liquido infiam- mabile. Non aspirare mai liquidi contenenti sol- venti o acidi indiluiti o solventi! Ne fanno parte ad esempio benzina, diluenti per vernici o gasolio. La nebbia di polveriz- zazione è altamente infiammabile, esplosiva e velenosa. Non utilizzare acetone, acidi indiluiti e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio. È interdetto fare funzionare l'apparec- chio in aree potenzialmente a rischio di esplosione. In caso di utilizzo dell'apparecchio in aree a rischio (ad esempio nelle stazio- ni di servizio) devono essere rispettate le relative norme di sicurezza. Per proteggersi dagli spruzzi d'acqua o di sporco indossare indumenti e occhiali di protezione adatti. 몇 Attenzione Prima di qualsiasi attività con o sull'appa- recchio è necessario renderlo stabile per evitare incidenti o danneggiamenti dovuto dalla caduta dell'apparecchio. La stabilità dell'apparecchio è garantita quando viene posizionato su una su- perficie piana. Altri pericoli Dispositivi di protezione individuale Stabilità dell'apparecchio 32 IT– 7 몇 Attenzione I dispositivi di sicurezza servono alla prote- zione dell'utente e non devono essere mo- dificati o essere raggirati. L'interruttore dell'apparecchio impedisce l'azionamento accidentale dell'apparecchio. Il dispositivo di blocco inibisce la leva della pistola a spruzzo ed impedisce l'aziona- mento accidentale dell'apparecchio. La valvola di troppo pieno impedisce che venga superata la pressione di esercizio massima consentita. Se si allenta la leva della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa. Figure vedi pag. 2 1 Attacco alta pressione 2 Interruttore dell'apparecchio „0/OFF“ / „I/ON“ 3 Gancio di conservazione per tubo fles- sibile di alta pressione e cavo di allac- ciamento alla rete 4 Maniglia per trasporto 5 Custodia per lancia 6 Custodia per pistola a spruzzo 7 Collegamento dell'acqua con filtro mon- tato 8 Tubo flessibile di aspirazione per deter- gente (con filtro) 9 Giunto per collegamento dell'acqua 10 Cavo di allacciamento alla rete con con- nettore 11 Ruota trasporto 12 Pistola a spruzzo 13 Blocco della pistola a spruzzo. 14 Morsetto per tubo flessibile di alta pres- sione 15 Tubo flessibile alta pressione 16 Lancia con fresa per lo sporco Per lo sporco più resistente 17 Lancia con ugello alta pressione Per operazioni normali di pulizia.

Accessori opzionali 18 Spazzola di lavaggio Adatto per interventi con detergenti. 19 Spazzola di lavaggio rotante Adatto per interventi con detergenti. Particolarmente indicata per la pulizia/ lavaggio dell'auto. 20 Ugello per schiumatura con contenitore del detergente Il detergente viene aspirato dal serbato- io e si crea una potente schiuma deter- gente.

Non rientra nella dotazione 21 Tubo di alimentazione acqua Utilizzare un tubo flessibile per l'acqua rafforzato di tessuto con un giunto com- merciale. Diametro minimo 13 mm (1/2 pollice); Lunghezza minima 7,5 m. Gli accessori optional aumentano le possi- bilità di utilizzo dell'apparecchio. Maggiori informazioni sono a vostra disposizione dal vostro rivenditore KÄRCHER. Prima della messa in funzione montare i componenti singoli dell'apparecchio. Figure vedi pag. 3 Figura Introdurre ed agganciare le ruote da tra- sporto. Figura Fissare la maniglia per il trasporto. Figura Avvitare il giunto fornito sul collegamen- to acqua dell'apparecchio. Figura Estrarre il morsetto del tubo flessibile di alta pressione dalla pistola a spruzzo (uti- lizzando per es. un cacciavite a taglio). Figura Introdurre il tubo di alta pressione alla pistola a spruzzo. Dispositivi di sicurezza Interruttore dell'apparecchio Blocco della pistola a spruzzo Valvola di troppopieno con pressostato Descrizione dell’apparecchio Accessori optional Prima della messa in funzione Montaggio degli accessori 33IT– 8 Introdurre il morsetto fino al suo aggan- cio. Accertarsi del corretto aggancio ti- rando il tubo flessibile di alta pressione. Valori di collegamento: vedi targhetta e Dati tecnici. Rispettare le disposizioni fornite dalla so- cietà per l'approvvigionamento idrico. 몇 Attenzione Secondo quanto prescritto dalle regola- mentazioni in vigore, l'apparecchio non deve mai essere usato senza separatore di sistema alla rete idrica. Utilizzare un idoneo separatore di sistema della ditta KÄR- CHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA. L'acqua che scorre attraverso un separato- re di sistema non è più classificata come acqua potabile. Attenzione Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio. Attenzione Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzare il filtro per l'acqua KÄRCHER (accessorio speciale, codice d'ordine 4.730-059). Attenzione Un funzionamento a secco di oltre 2 minuti determina dei danneggiamenti sulla pompa ad alta pressione. Nel caso in cui l'apparec- chio non produca alcuna pressione entro 2 minuti, spegnere l'apparecchio e procedere secondo le indicazioni riportate al capitolo „Guida alla risoluzione dei guasti“. Figura Collegare il tubo flessibile alta pressio- ne all'attacco alta pressione dell'appa- recchio. Figura Infilare il tubo flessibile di mandata dell'acqua sul giunto dell'attacco d'ac- qua. Avviso: Il tubo flessibile di alimentazio- ne non è in dotazione. Collegare il tubo flessibile acqua all'ali- mentazione idrica. Aprire completamente il rubinetto. Inserire la spina in una presa elettrica. Accendere l'apparecchio „I/ON“. Figura Sbloccare la leva della pistola a spruzzo. Tirare la leva e l'apparecchio si attiva. Fare funzionare l'apparecchio (max. 2 minuti), finché l’acqua fuoriesce priva di bolle d’aria dalla pistola a spruzzo ma- nuale. Rilasciare la leva della pistola a spruzzo. Avviso: Quando si rilascia la leva, l'ap- parecchio si spegne. L’alta pressione nel sistema resta invariata. Figura Bloccare la leva della pistola a spruzzo. 몇 Pericolo L'uscita del getto d'acqua dall'ugello d'alta pressione causa una forza repulsiva sulla pistola a spruzzo. Assumere una posizione stabile, tenere con forza la pistola a spruz- zo e la lancia. 몇 Pericolo Getti ad alta pressione possono risultare pericolosi se usati in modo non conforme a destinazione. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Attenzione Non usare la fresa per pulire pneumatici di auto, vernici o superfici sensibili, rischio di danneggiamento. Figura Inserire la lancia sulla pistola a spruzzo e fissarla con una rotazione di 90°. Sbloccare la leva della pistola a spruz- zo. Tirare la leva e l'apparecchio si attiva. Alimentazione dell'acqua Messa in funzione Funzionamento 34 IT– 9 Pericolo L'utilizzo di detergenti o agenti chimici errati può compromettere la sicurezza dell'appa- recchio. Utilizzare per il relativo intervento di pulizia solo detergenti e prodotti di cura KÄR- CHER poiché sviluppati appositamente per l’utilizzo con il vostro apparecchio. L’utilizzo di altri detergenti e prodotti di cura può de- terminare una più rapida usura e la cancel- lazione dei diritti di garanzia. Per maggiori informazioni rivolgetevi ai negozi specializ- zati o direttamente a KÄRCHER. Pericolo L'uso sbagliato di detergenti può causare lesioni gravi o avvelenamenti. All'impiego di detergenti va osservato la scheda tecnica di sicurezza del produttore del detergente, in particolare le indicazioni riguardo all'equipaggiamento di protezione individuale. Estrarre dall'alloggiamento il tubo fles- sibile di aspirazione per detergente ne- cessario. Figura Appendere il tubo flessibile di aspirazio- ne per detergente in un contenitore con una soluzione detergente. Staccare la lancia dalla pistola a spruzzo. Operare solo con la pistola a spruzzo. Avviso: In questo modo durante il fun- zionamento al getto d'acqua viene ag- giunta la soluzione detergente. Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta. Sciacquare lo sporco sciolto con il getto alta pressione. Opzionale Figura Versare la soluzione di detergente nel serbatoio dell'ugello per schiumatura (os- servare le indicazioni sul dosaggio ripor- tate sulla confezione del detergente). Collegare l'ugello per schiumatura al servatoio del detergente. Inserire l'ugello per schiumatura sulla pistola a spruzzo e fissarla con una ro- tazione di 90°. Rilasciare la leva della pistola a spruz- zo. Bloccare la leva della pistola a spruzzo. Durante pause di lavoro prolungate (più di 5 min.) spegnere anche l'apparec- chio „0/OFF“. 몇 Attenzione Scollegare il tubo flessibile ad alta pressio- ne dalla pistola a spruzzo o dall'apparec- chio, solo quando la pressione è scaricata dal sistema. Dopo gli interventi con il detergente: Sciacquare l'apparecchio in funzione per circa 1 minuto. Rilasciare la leva della pistola a spruz- zo. Spegnere l'apparecchio „0/OFF“. Chiudere il rubinetto. Premere la leva della pistola a spruzzo in modo da scaricare la pressione anco- ra presente nel sistema. Bloccare la leva della pistola a spruzzo. Togliere la spina di alimentazione dalla presa. Scollegare l'apparecchio dall'alimenta- zione idrica. Operare con detergente Metodo di pulizia consigliato Ugello per schiumatura Interrompere il funzionamento Terminare il lavoro 35IT– 10 몇 Attenzione Per prevenire incidenti o lesioni durante il trasporto è necessario osservare il peso dell'apparecchio (vedi Dati tecnici). Sollevare l'apparecchio dal manico di trasporto. Bloccare l'apparecchio in modo tale che non possa scivolare o ribaltarsi. 몇 Attenzione Per prevenire incidenti o lesioni nella scelta del luogo di stoccaggio è necessario osser- vare il peso dell'apparecchio (vedi Dati tec- nici). Prima di depositi di lunga durata, per es. in inverno, rispettare anche le avvertenze ri- portate al capitolo Cura. Depositare la spazzatrice su una super- ficie piana. Introdurre la pistola a spruzzo nella cu- stodia per la pistola a spruzzo. Far innestare la lancia nell'apposito al- loggiamento. Conservare il cavo di allacciamento alla rete, il tubo flessibile di alta pressione e gli accessori all'apparecchio. Attenzione Apparecchi e accessori non completamen- te svuotati potrebbero venire danneggiati dal gelo. Svuotare completamente l'appa- recchio e gli accessori e proteggerli dal ge- lo. Per evitare danni: Svuotare completamente l'acqua dall'apparecchio: accendere l'apparec- chio senza il tubo flessibile di alta pres- sione collegato e senza l'alimentazione idrica collegata (max. 1 min) ed atten- dere fino a quando dal raccordo di alta pressione non fuoriesce più dell'acqua. Spegnere l’apparecchio. Conservare l'apparecchio e tutti gli ac- cessori in un ambiente protetto dal gelo. Pericolo Pericolo di scossa elettrica. Prima di ogni attività di cura e di manutenzione, spegne- re l'apparecchio e staccare la spina. Prima di depositi di lunga durata, per es. in inverno: Staccare il filtro dal tubo flessibile di aspirazione per detergente e lavarlo sotto acqua corrente. Estrarre il filtro nel raccordo dell'acqua con una pinza piatta e lavarlo sotto ac- qua corrente. L'apparecchio è senza manutenzione. Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso. Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al ser- vizio assistenza autorizzato. Pericolo Pericolo di scossa elettrica. Prima di ogni attività di cura e di manutenzione, spegne- re l'apparecchio e staccare la spina. Lavori di riparazione e lavori su componenti elettrici possono essere effettuati solo dal servizio clienti autorizzato. Trasporto Posizione manuale Posizione in veicoli Supporto Deposito dell’apparecchio Antigelo Cura e manutenzione Cura Manutenzione Ricambi Guida alla risoluzione dei guasti 36 IT– 11 Tirare la leva della pistola a spruzzo e l'apparecchio si attiva. Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della fonte di energia. Verificare la presenza di eventuali dan- ni sul cavo di allacciamento alla rete. Verificare l'alimentazione dell'acqua su sufficiente portata. Estrarre il filtro nel raccordo dell'acqua con una pinza piatta e lavarlo sotto ac- qua corrente. Eliminare l'aria dall' apparecchio: Ac- cendere l'apparecchio senza il tubo flessibile di alta pressione collegato ed attendere (max. 2 minuti) finché l’acqua che fuoriesce sia priva di bolle d’aria dal raccordo di alta pressione. Spegnere l'apparecchio e collegare il tubo flessibi- le di alta pressione. Pulire l’ugello ad alta pressione: Rimuo- vere con un ago lo sporco dai fori degli ugelli e sciacquare con acqua dalla par- te anteriore. Controllare l'afflusso di acqua. Alcune cause tecniche fanno sì che ci sia una lieve permeabilità dell'apparec- chio. In caso di permeabilità elevata ri- volgersi al servizio clienti autorizzato. Staccare la lancia dalla pistola a spruzzo. Operare solo con la pistola a spruzzo. Pulire il filtro sul tubo flessibile di aspira- zione per detergente. Controllare se il tubo flessibile di aspira- zione per detergente presenti delle in- crinature. Le condizioni di garanzia valgono nel ri- spettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra- tuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produ- zione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, op- pure al più vicino centro di assistenza auto- rizzato, esibendo lo scontrino di acquisto. Gli indirizzi li trovate sotto: www.kaercher.com/dealersearch L'apparecchio non funziona L'apparecchio non raggiunge pressione Forti variazioni di pressione L'apparecchio perde Il detergente non viene aspirato Garanzia 37IT– 12 Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua con- cezione, al tipo di costruzione e nella ver- sione da noi introdotta sul mercato, è con- forme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di mo- difiche apportate alla macchina senza il no- stro consenso, la presente dichiarazione perde ogni validità. I firmatari agiscono su incarico e con la pro- cura dell’amministrazione. Responsabile della documentazione: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Dati tecnici Collegamento elettrico Tensione 220-240 1~50/60

Potenza assorbita 6 A Grado di protezione IP X5 Classe di protezione II Protezione rete (fusibile ritardato) 10 A Collegamento acqua Pressione in entrata 0,2-1,2 MPa Temperatura in entrata (max.) 40 °C Portata (min.) 7 l/min Prestazioni Pressione di esercizio 8 MPa Pressione max. consentita 11 MPa Portata, acqua 5,5 l/min Portata massima 6,0 l/min Portata, detergente 0,3 l/min Forza repulsiva della pistola a spruzzo 10 N Dimensioni e pesi Lunghezza 280 mm Larghezza 242 mm Altezza 783 mm Peso, pronto all'uso con ac- cessori 5,6 kg Valori rilevati secondo EN 60335-2-79 Valore di vibrazione mano- braccio Dubbio K <2,5 0,3 m/s

Pressione acustica L

91 dB(A) Con riserva di modifiche tecniche. Dichiarazione di conformità
