MANUALE UTENTE 225FD AXIS
Kit di montaggio in sospensione AXIS 225FD - Guida all'installazione

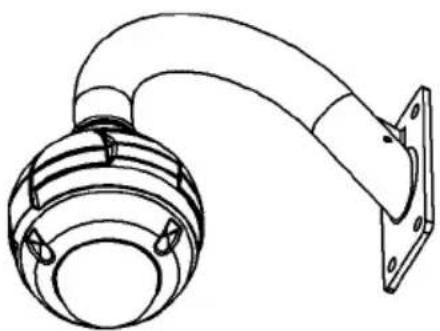

Nel presente documento vengono fornite le istruzioni per il montaggio a sospensione della videocamera di rete a cupola fissa AXIS 225FD. Leggere attentamente l'intera guida prima di iniziare l'installazione.
Per istruzioni sull'installazione della videocamera, consultare il manuale Guida all'installazione di AXIS 225FD, disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sul CD del prodotto.

Contenuto della confezione
• (1) Supporto per montaggio in sospensione in ghisa
• (1) Guarnizione del supporto per montaggio in sospensione
• (1) Adattatore da 1,5 pollici a 22 mm
• (3) Viti M5 da 20 mm
• (1) Nastro sigillante in teflon
• (3) Dadi da 5 mm
Seguire le istruzioni per installare il kit di montaggio in sospensione AXIS 225FD
- Passare i cavi di alimentazione e di rete attraverso il supporto di montaggio e consentire una certa estensione come mostrato. Installare il supporto di montaggio a parete nella posizione desiderata.


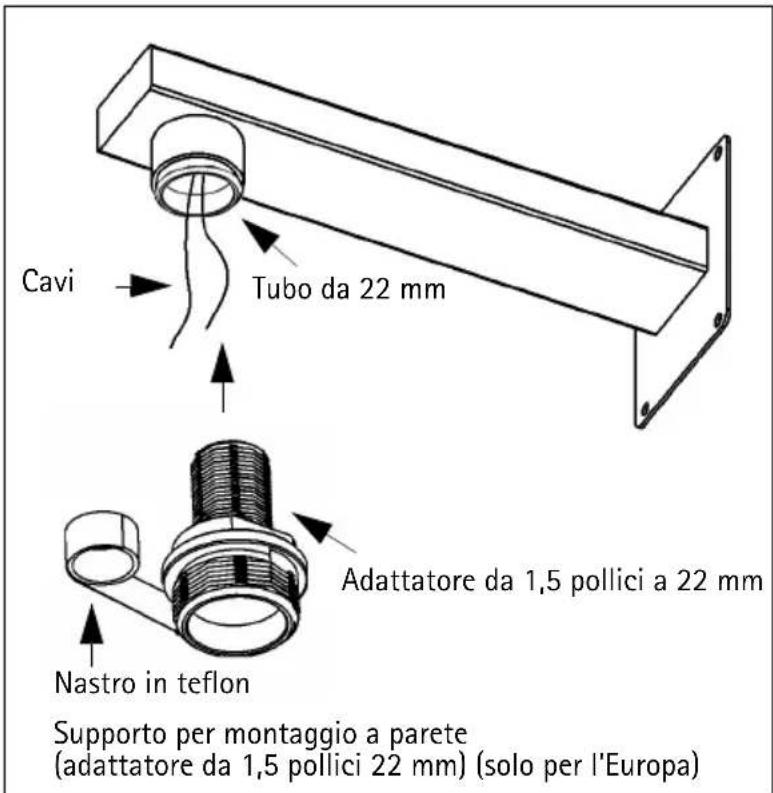

Cavi Tubo da 22 mm Adattatore da 1,5 pollici a 22 mm Nastro in teflon Supporto per montaggio a parete (adattatore da 1,5 pollici 22 mm) (solo per l'Europa)


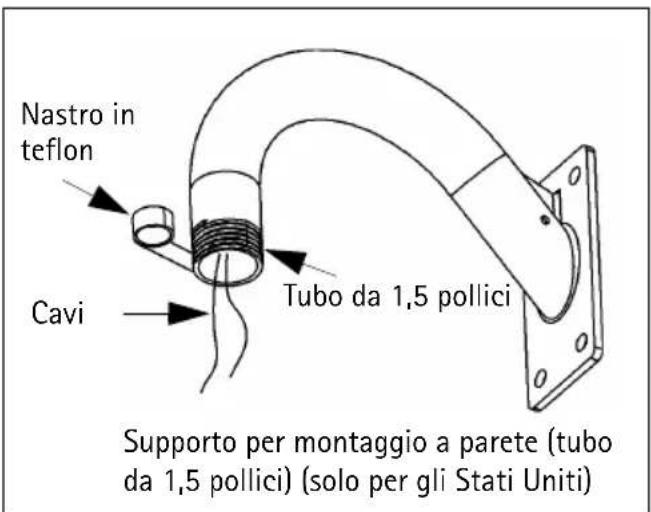

Nastro in teflon Cavi Tubo da 1,5 pollici Supporto per montaggio a parete (tubo da 1,5 pollici) (solo per gli Stati Uniti)- Per sigillare l'attacco del supporto di sospensione, utilizzare il nastro in teflon mostrato nell'illustrazione.


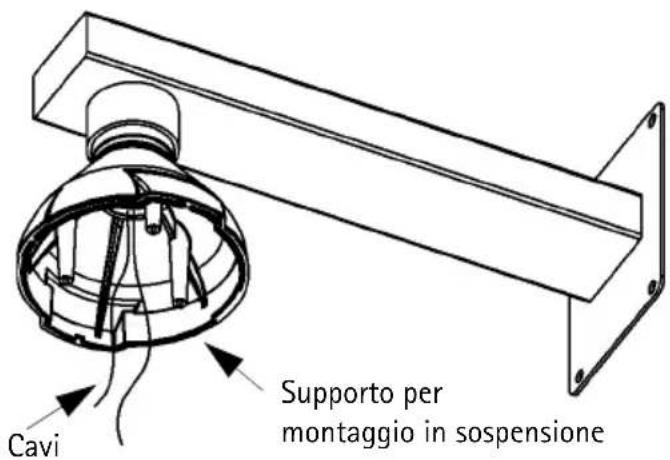

Supporto per montaggio in sospensione Cavi


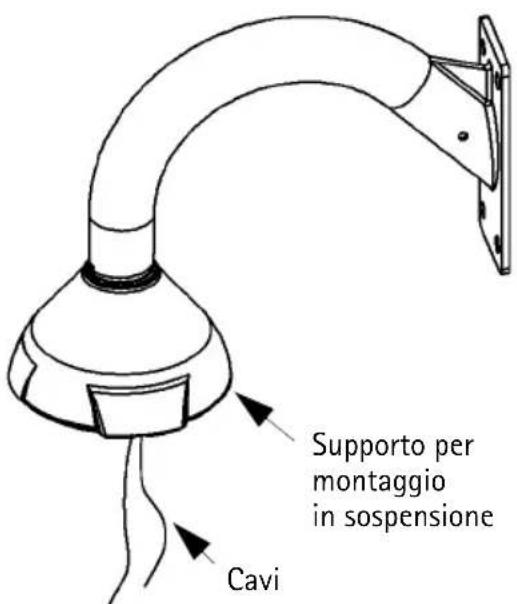

Supporto per montaggio in sospensione Cavi- Passare i cavi attraverso il pressacavo come descritto nella Guida di installazione di AXIS 225FD e bloccarlo all'unità della videocamera.
Remarque : • Prima di installare la videocamera, prendere nota del numero di serie (S/N) riportato sull'etichetta del prodotto situata sulla base dell'unità. Il numero di serie viene utilizzato durante l'installazione.

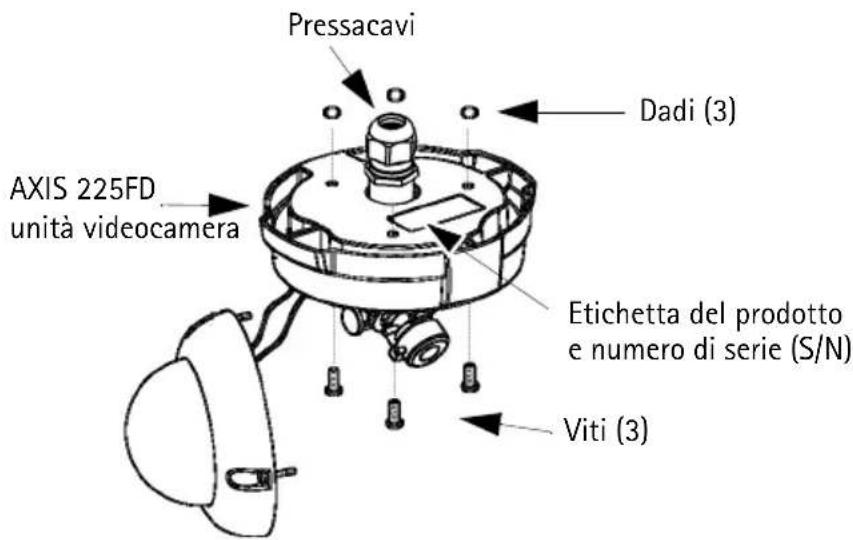

- Per fissare l'unità della videocamera AXIS 225FD al supporto per montaggio in sospensione, inserire le viti fornite attraverso l'unità della videocamera e posizionare un dado su ciascuna vite (vedere illustrazione). Accertarsi che la guarnizione sia correttamente allineata e fissare le viti nei fori corrispondenti sul supporto per montaggio in sospensione.

