BEDIENUNGSANLEITUNG 225FD AXIS

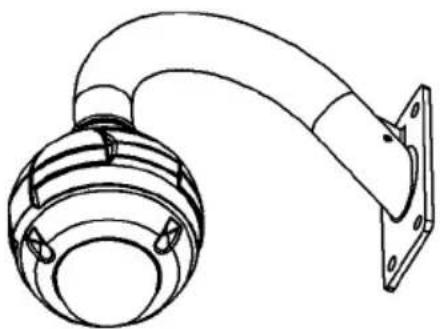

für das Aufhängungsset der AXIS 225FD
Diese Anleitung enthält Montageanweisungen für die fixe Aufhängung der Netzwerk-Kuppel der AXIS 225FD Kamera. Lesen Sie vor der Montage diese Anleitung sorgfältig durch.
Weitere Anweisungen zur Installation der Kamera finden Sie im Installationshandbuch der AXIS 225FD auf der Website www.axis.com oder der CD für Axis Netzwerkvideoprodukte.
• 1 Aluminiumaufhängungsadapter
• 1 Dichtungsring
• 1 Adapter (1,5 Zoll auf 22 mm)
• 3 M5-Schrauben (20 mm)
• 1 Teflon-Dichtungsband
• 3 Unterlegscheiben (5 mm)
Gehen Sie für die Montage des Aufhängungssets der AXIS 225FD wie folgt vor:
- Ziehen Sie die Strom- und Netzwerkkabel durch die Wandhalterung, so dass eine Verlängerung noch möglich ist. Befestigen Sie die Wandhalteklammern in die gewünschte Position..


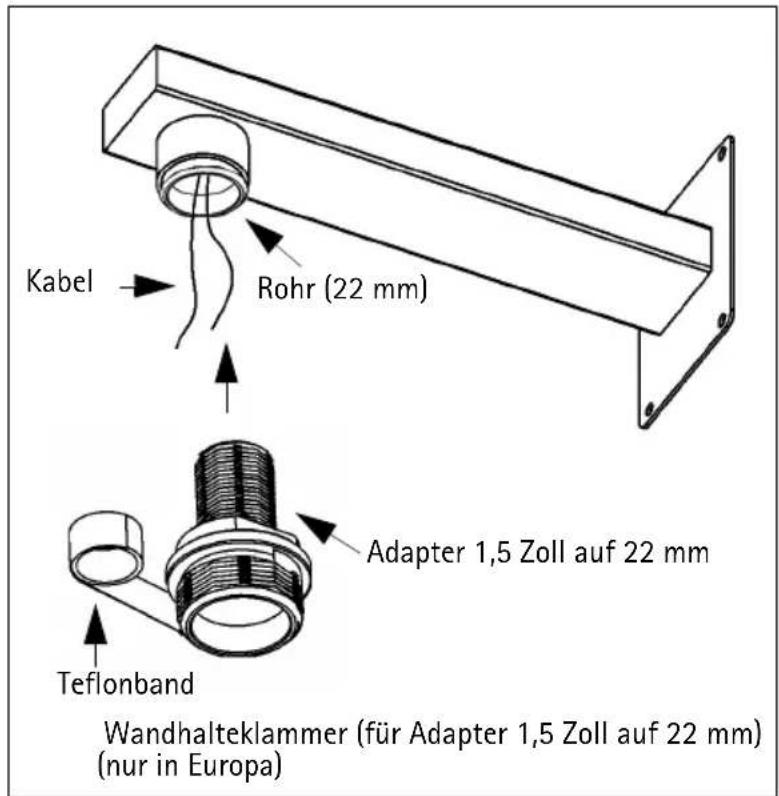

Kabel Rohr (22 mm) Adapter 1,5 Zoll auf 22 mm Teflonband Wandhalteklammer (für Adapter 1,5 Zoll auf 22 mm) (nur in Europa)


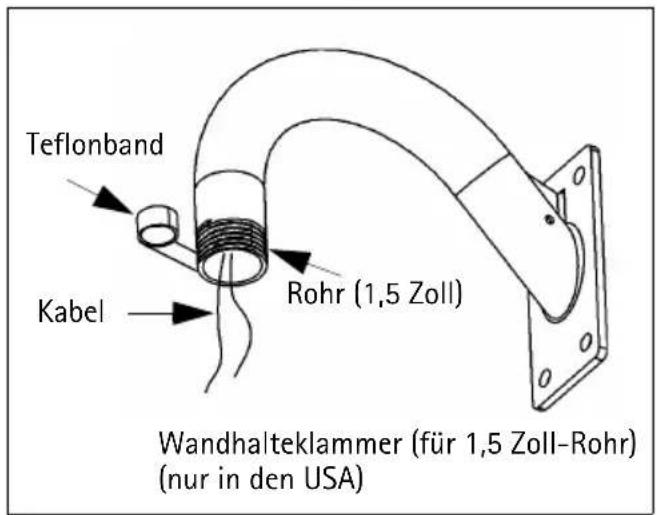

Teflonband Kabel Rohr (1,5 Zoll) Wandhalteklammer (für 1,5 Zoll-Rohr) (nur in den USA)- Ziehen Sie die Kabel durch die Anschlussmuffe (siehe Installationshandbuch der AXIS 225FD), und befestigen Sie die Muffe an die Kameraeinheit..


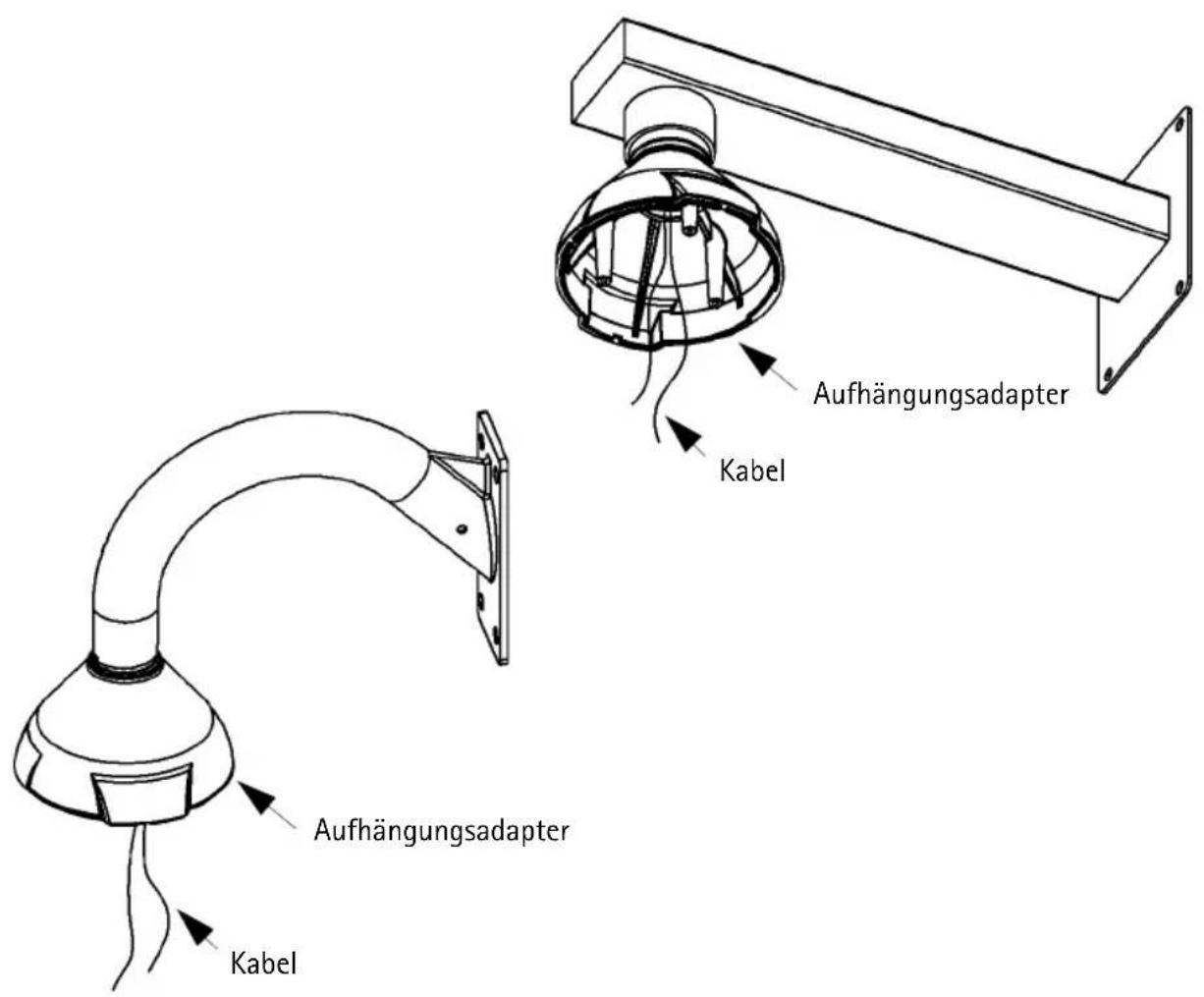

Aufhängungsadapter Kabel Aufhängungsadapter Kabel- Ziehen Sie die Kabel durch die Anschlussmuffe (siehe Installationshandbuch der AXIS 225FD), und befestigen Sie die Muffe an der Kameraeinheit.
Remarque : • Notieren Sie sich vor der Installation die Seriennummer (S/N) der Kamera, die sich auf dem Produktaufkleber an der Gehäuseunterseite befindet. Die Seriennummer wird für die Installation benötigt.
- Um die AXIS 225FD-Kameraeinheit an der Aufhängung zu befestigen, führen Sie die mitgelieferten Schrauben durch die Kamereinheit und setzen Sie je eine Unterlegscheibe auf die Schrauben (siehe untere Abbildung). Stellen Sie sicher, dass der Dichtungsring richtig ausgerichtet ist, und ziehen Sie die Schrauben in den Löchern des Aufhängungsadapters fest.


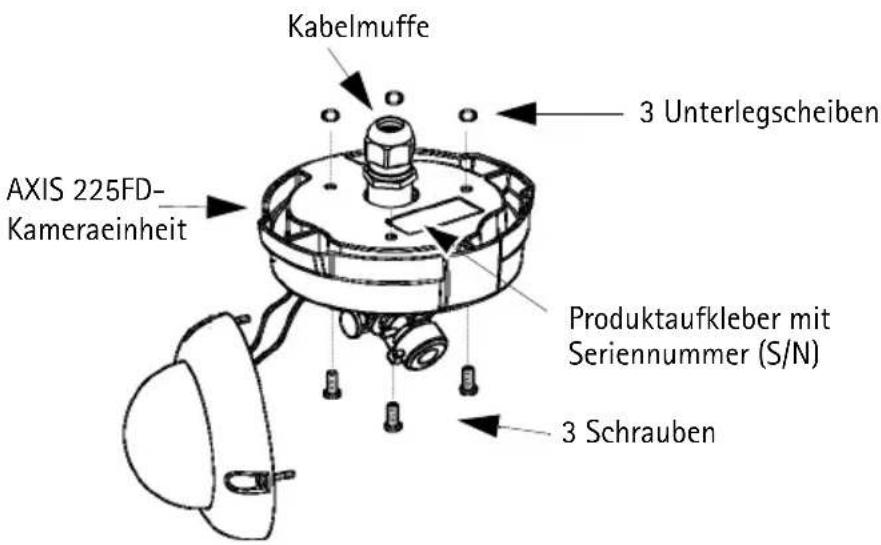

Kabelmuffe AXIS 225FD- Kameraeinheit 3 Unterlegscheiben Produktaufkleber mit Seriennummer (S/N) 3 Schrauben- Weiterführende Anweisungen zur Installation finden Sie im Installationshandbuch der AXIS 225FD.
