MANUAL DE USUARIO 225FD AXIS

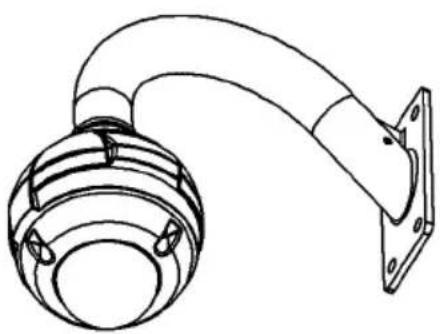

Guía de instalación del kit colgante para la AXIS 225FD
Esta guía de instalación contiene las instrucciones para instalar el kit colgante para la AXIS 225FD Cámara de red con burbuja fija. Lea las instrucciones siguientes antes de realizar la instalación.
Para obtener información sobre cómo instalar la cámara, consulte la Guía de instalación de la AXIS 225FD, que está disponible en www.axis.com o en el CD sobre el producto de vídeo de red de Axis.

Contenido del paquete
• (1) Adaptador colgante de aluminio fundido
• (1) Junta del adaptador colgante
• (1) Adaptador de 22 mm a 38,1 mm (de 0,9 pulg. a 1,5 pulg.)
• (3) Tornillos M5 x 20
• (1) Cinta aislante de teflón
• (3) Arandelas de 5 mm
Siga estas instrucciones para instalar el kit colgante para la AXIS 225FD
- Pase los cables de alimentación y de red por el soporte de pared, de forma que queden extendidos como se muestra en la ilustración. Instale el soporte de pared en la posición deseada.


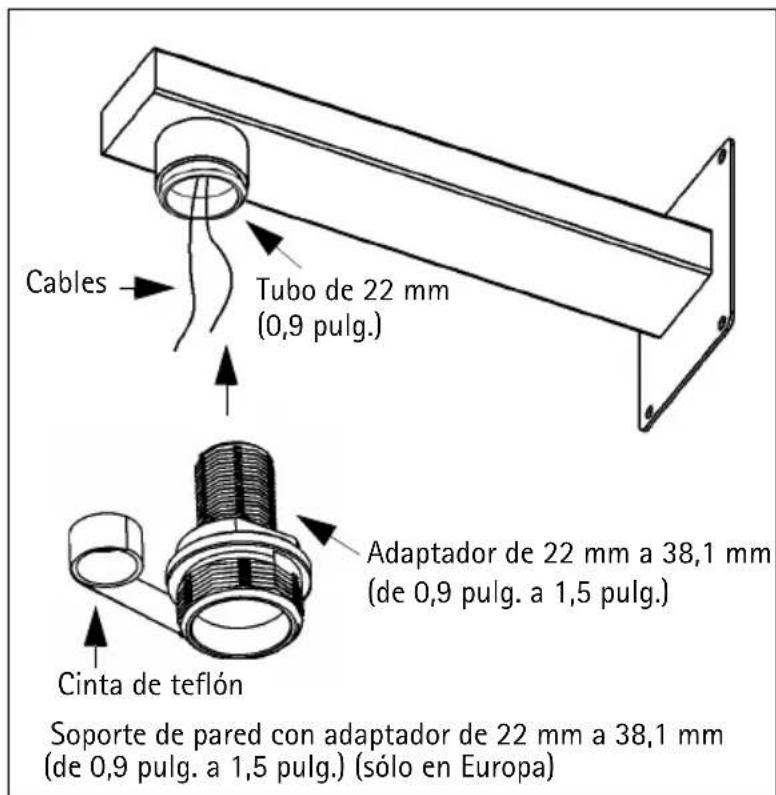

Cables Tubo de 22 mm (0,9 pulg.) Adaptador de 22 mm a 38,1 mm (de 0,9 pulg. a 1,5 pulg.) Cinta de teflón Soporte de pared con adaptador de 22 mm a 38,1 mm (de 0,9 pulg. a 1,5 pulg.) (sólo en Europa)


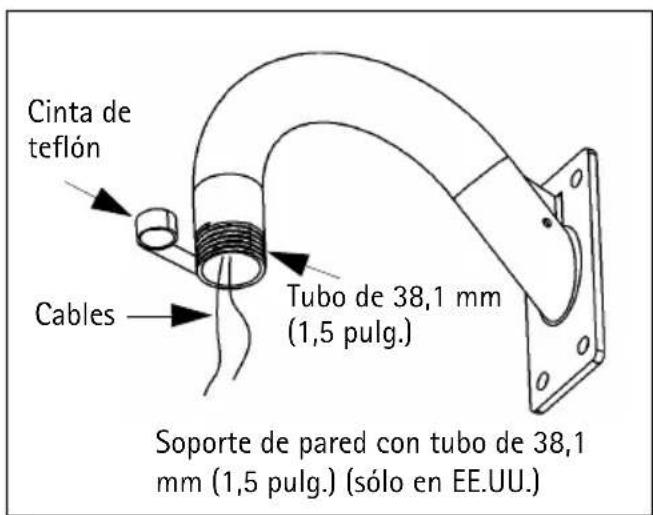

Cinta de teflón Cables Tubo de 38,1 mm (1,5 pulg.) Soporte de pared con tubo de 38,1 mm (1,5 pulg.) (sólo en EE.UU.)- Para sellar el accesorio colgante, utilice la cinta de teflón suministrada como se muestra en la ilustración.


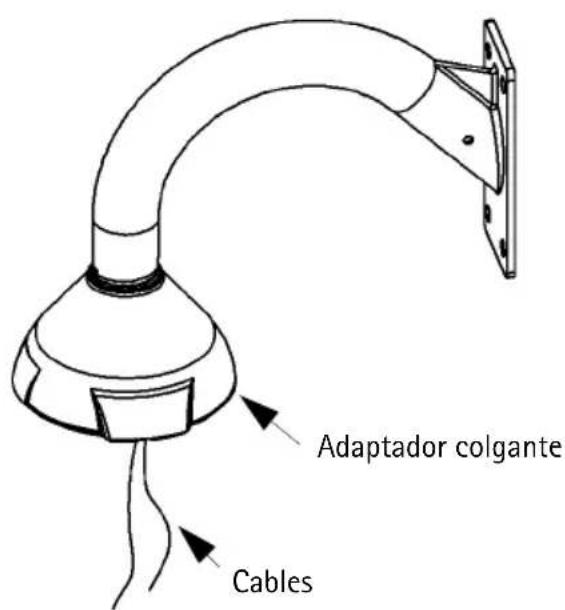

Adaptador colgante Cables


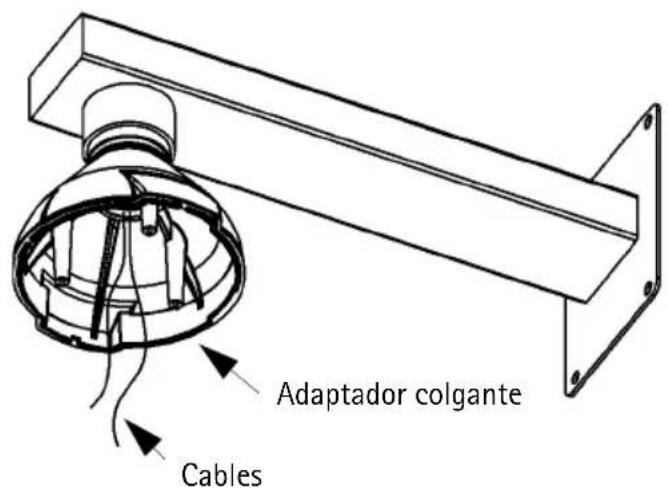

Adaptador colgante Cables- Pase los cables por la entrada de cables como se describe en la Guía de instalación de la AXIS 225FD y fije dicha entrada a la unidad de la cámara.
Remarque : • Antes de instalar la cámara, anote el número de serie (N/S) que aparece en la etiqueta del producto situada en la base de la carcasa de la unidad. El número de serie se utiliza durante la instalación.
- Para fijar la unidad de la cámara AXIS 225FD al adaptador colgante, coloque los tornillos suministrados en la unidad de la cámara y enrosque una arandela en cada uno de ellos (véase la ilustración siguiente). Asegúrese de que la junta esté alineada correctamente y fije los tornillos dentro de los orificios del adaptador colgante.


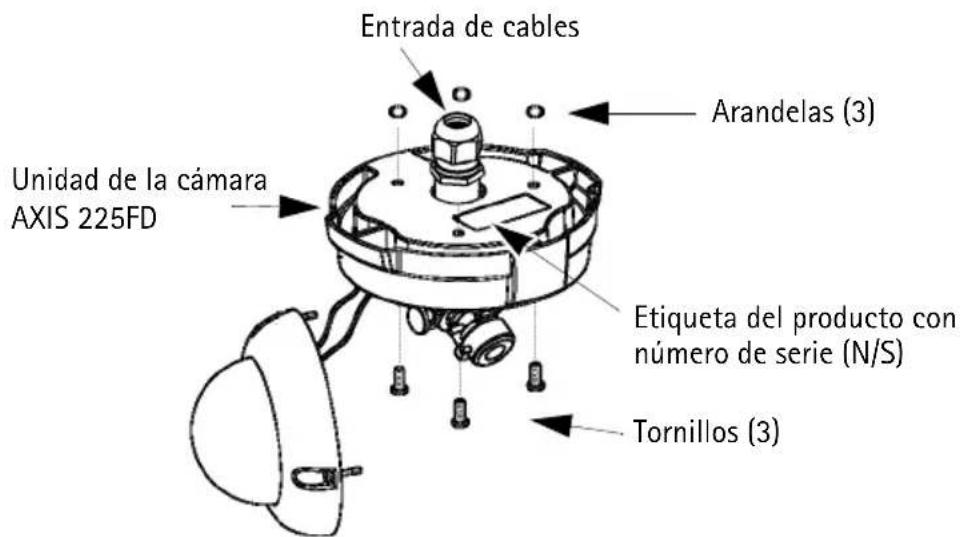

Entrada de cables Arandelas (3) Unidad de la cámara AXIS 225FD Etiqueta del producto con número de serie (N/S) Tornillos (3)- Consulte la Guía de instalación de la AXIS 225FD para obtener información sobre cómo realizar la instalación.
