ECOT7F 1292 EU - Lavatrice HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice
Marca	Hotpoint-Ariston
Modello	ECOT7F 1292 EU
Dimensioni (L x A x P)	40 x 85 x 60 cm
Peso approssimativo	70 kg
Capacità di carico	da 1 a 7 kg
Velocità di centrifuga massima	1200 giri/minuto
Alimentazione elettrica	220-240 V ~ 50 Hz, vedere targhetta matricola
Pressione dell'acqua	0,05 - 1 MPa (0,5 - 10 bar)
Numero di programmi	13 programmi + 3 parziali (risciacquo, centrifuga, scarico)
Funzioni principali	Partenza ritardata, Intensivo, Risciacquo extra, Stiro facile, Blocco tasti
Programmi speciali	Cotone standard 60°C, Cotone standard 40°C, Mix 15', Buona Notte, Camicie, Sete/Viaggi, Lana, Cotone 20°C, Economici
Livello sonoro	Non specificato, ma ciclo silenzioso disponibile (Buona Notte)
Consumo energetico (programma cotone 60°C)	1,92 kWh (ciclo di 195 min)
Consumo d'acqua (programma cotone 60°C)	67 L
Umidità residua (cotone 60°C)	53 %
Manutenzione	Pulizia pompa, cassetto detersivo, cestello, tubo di carico acqua
Sicurezza	Blocco oblò, protezione bambini (blocco tasti), arresto automatico
Parti di ricambio	Disponibili presso il servizio assistenza autorizzato
Riparabilità	Riparabile da tecnici autorizzati; non tentare di riparare da soli

Domande frequenti - ECOT7F 1292 EU HOTPOINT-ARISTON

Come installare la lavatrice ECOT7F 1292 EU?

Rimuovere le 4 viti di trasporto, i gommini e i distanziatori. Tappare i fori con i tappi in dotazione. Livellare l'apparecchio avvitando o svitando i piedi anteriori (inclinazione max 2°). Collegare il tubo di carico acqua a un rubinetto 3/4 gas, il tubo di scarico a uno scarico tra 65 e 100 cm dal pavimento e inserire la spina elettrica in una presa con messa a terra.

Cosa fare prima del primo lavaggio?

Eseguire un ciclo a vuoto con il programma 2 (Cotone standard 60°C) e un po' di detersivo per pulire l'interno della macchina.

Come selezionare un programma di lavaggio?

Accendere l'apparecchio con ON/OFF. Ruotare la manopola PROGRAMMI sul programma desiderato. Regolare la temperatura e la velocità di centrifuga se necessario. Aggiungere il detersivo, quindi premere START/PAUSE.

Cosa significa la spia START/PAUSE lampeggiante arancione?

Un lampeggio rapido della spia START/PAUSE (arancione) accompagnato dal lampeggio delle funzioni indica un'anomalia. Consultare la sezione 'Anomalie e rimedi' del manuale.

Come pulire il cassetto del detersivo?

Premere il pulsante del cassetto e tirarlo verso l'alto. Pulirlo sotto il rubinetto con uno spazzolino da denti. Rimuovere i due sifoni nei vani 1 e 2, sciacquarli, quindi rimontare il tutto.

Cosa fare se la lavatrice non scarica?

Verificare che il tubo di scarico non sia piegato o bloccato. Assicurarsi che l'estremità non sia immersa nell'acqua. Se la funzione Stiro facile è attivata, premere START/PAUSE per scaricare.

Come aprire il cestello in sicurezza?

Sollevare il coperchio esterno. Premere il pulsante di apertura morbida del cestello. Richiudere abbassando prima la porta anteriore, poi quella posteriore fino allo scatto. Attendere che la spia Oblò bloccato si spenga prima di aprire.

Quali sono i programmi economici?

I programmi Eco (Cotone 11, Sintetico 12, Lavaggio Rapido 13) consumano meno energia perché riscaldano meno l'acqua. Utilizzare detersivo liquido per risultati migliori.

Come utilizzare la partenza ritardata?

Premere più volte il tasto Partenza ritardata fino alla visualizzazione del ritardo desiderato (da 1 a 24 ore). Confermare con START/PAUSE. Il ritardo può essere ridotto solo annullando il ciclo.

Cosa fare in caso di eccesso di schiuma?

Utilizzare un detersivo specifico per lavatrice (indicazione 'per lavatrice' o 'mano e macchina'). Ridurre la quantità di detersivo. Un eccesso di schiuma può anche derivare da un dosaggio troppo elevato.

MANUALE UTENTE ECOT7F 1292 EU HOTPOINT-ARISTON

Installazione, 26-27

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 28

Escludere acquae corrente elettrica

Pulire la lavabiancheria

Curare coperchio e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Come pulire la vaschetta del detersivo

ECOT7F 1292

Precauzioni e consigli, 29

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Descrizione della lavabiancheria e avviare un programma, 30-31

Pannello di controllo

Spie

Come apriere e chiudere il cestello

Aviare un programma

Programmi, 32

Tabella dei programmi

Personalizzazioni, 33

Impostare la temperatura

Impostare la centrifuga

Funzioni

Detersivie biancheria, 34

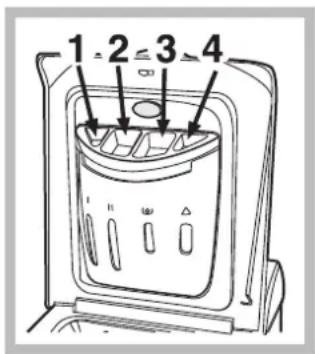

Cassetto dei detersivi

Ciclo candeggio

Prepare la biancheria

Capi particolari

Sistema bilanciamento del carico

Anomalie erimedi, 35

Assistenza, 36

Assistenza Attiva 7 giorni su 7

!È importante conservare quello librettore per poter lo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lava-biancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i peszii: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati

Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto.

Gli imballaggi non sono gioicattoli per bambini.

Livellamento

La vostra lavabiancheria potrè essere rumorosa se i due piedini non sono regolati in modo che la stessa risulta perfettamente in piano.

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors posteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquete o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

Prima di allacciare, far scorrere l'acqua finché non sua limpida.

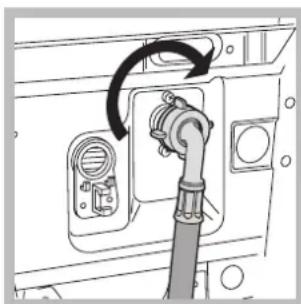

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'accua, nella parte posteriore in alto a destra (vedi figura).
2. Fare attenuation che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technician autorizzato.

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza piegarlo,a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremita libera del tubo di scarico non deve rinanere immersa nell'acqua.

!È sconsigliato usare tubi di prolunga; se indis dispensabile, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori individi nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostuire la presa o la spina.
  ! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
  ! A lavabiancheria installata, la presa della corrente deve essere fácilmente raggiungibile.
  ! Non usare prolonghe e multiple.

! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora Queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma 2.

Dati tecnici
Modello	ECOT7F 1292
Dimensioni	larghezza cm 40 altezza cm 85 profondità cm 60
Capacità	da 1 a 7 kg
Collegamenti elettrici	vedi la targhetto caratteristi- che tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 42 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la dirittive 1061/2010 e 1015/2010	programma 2; Cotone stan- dard 60°C; programma 3; Cotone stan- dard 40°C.
CE	Questa apparecchiatura è con- forme alle seguenti Direttable Comunitarie: - 2004/108/CE (Compatible Elettromagnetica) - 2012/19/EU - 2006/95/CE (Bassa Tensione

#

Escludere acqua e corrente eletrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma posso nso essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Curare Coperchio e cestello

• Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sulato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura);
2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

1. pulire accuramente l'interno;
2. riavvitare il coperchio;
3. rimontare il pannello assicurandosi, prima di spinnerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvise spaccature.

Nonutilizzaremai tubi giua usati.

Come pulire la vaschetta del detersivo

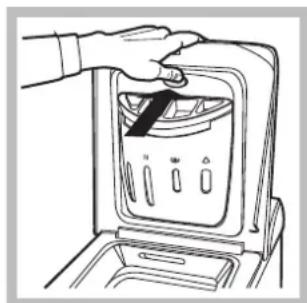

Smontaggio:

Esercitare una leggera pressione sul pulsante sulla parte anteriore del cassetto detersivo e tirarlo verso l'alto (fig. 1, 2).

Pulizia:

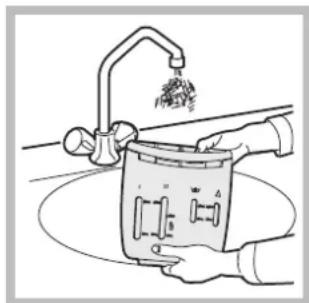

Pulire quindi il cassetto sotto il rubinetto (fig. 3) utilizzandoancheunsemplice spazzolino da dentie, sfilata la coppi di sifoncini inserti nella parte superiore degli scomparti 1 e 2 (fig. 4),controllare che gli stessi non siano ostruiti erisciac quarli.

Fig. 1 Fig. 2

Fig. 3

Rimontaggio:

Non dimenticare di reinserire la coppià di sifoncini negli apposti alloggiamenti e rimettere infine il cassetto nella sua sede agganciandolo (fig. 4, 2, 1).

Fig. 4

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo appearecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericolì connessi. I bambini non devono giocare con l'apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini sulla supervisione.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non toccare l'acqua di scarico, che puo raggiungere temperature elevate.
  Non forzare in nessun caso il coperchio: potrebberanneggiarsi il meccanismo di sicurezza cheprotegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvincino alla macchina in funzione.
• Se dev'essere spostata, fazer in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche, preve de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparente dismessi devono essere raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente: risparmiare detersivo, acqua, energia e tempo

• Per non spreicare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.
• Il prelimavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60^ "Inceve di 90^ o uno a 40^ Inceve di 60^ , fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione "Partenza Ritardata" aiuta molto a organizzato i lavaggi in tal senso.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Descrizione della lavabiancheria e avviare un programma

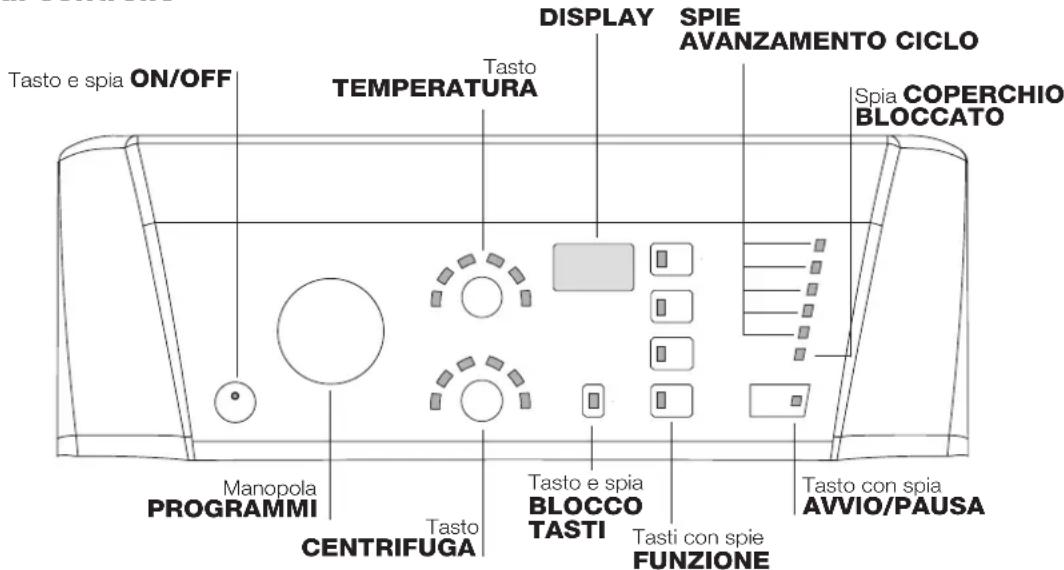

Pannello di controllo

Tasto e spia ON/OFF: per accendere e spegnere la macchina. La spia illuminata indica che la macchina è accesa.

Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola restera ferma.

Tasto CENTRIFUGA: per impostare la centrifuga o escluderla (vedi "Personalizzazioni").

Tasto TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi "Personalizzazioni").

DISPLAY: per visualizzare il tempo residuo del ciclo di lavaggio selezionato e, se è stata impostata una partenza ridatdata, il tempo mancante all'inizio del lavaggio.

Tasto e spia BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarra accesa.

SPIE AVANZAMENTO CICLO: per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso.

Spia COPERCHIO BLOCCATO: per capire se il coperchio è apribile (vedi pagina a fiasco).

Tasto AVVIO/PAUSA: per avviare i programmi o interromperli momentaneamente.

N.B.: per mettere in pausa il lavaggio in corso, premere quello tasto, la spia relativa lampeggerà con colore arancione perché那一 della fase in corso sare accesa fissa. Se la spia COPERCHIO BLOCCATO è spenta, si potra aprire il coperchio. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente quello tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospigmente (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON/OFF e attendere che la macchina si riattivi. Consumo in off-mode: 0,5 W Consumo in Left-on: 0,5 W

Spie

Le spie forniscono informazioni importanti.

Ecco che casa dicono:

Spie fase in corso

Ruotando la manopola PROGRAMMI, le spie si illuminerannoindicando le fasi che la macchina effettuerà in base alprogramma prescelto.

Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivement per indicarne lo stato di avanzamento:

Lavaggio

Risciacquo

Centrifuga

Scarico

Fine lavaggio

END

Tasti funzione e relative spi

Se la funzione selezionata non è compatible con il programma impostato la spia relativa lampeggerà, verrà emesso un segnale acustico e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarra attiva solo l'ultima scelta.

Spie temperatura

Selezionando un valore di temperatura la spia relativa si illuminerà.

Spie centrifuga

Selezionando un valore di centrifuga la spi
relativa si illuminera.

Spia blocco tasti

Per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In quello impediscono modifiche accidentali dei pro soprattutto se in casa ci sono dei bambini. disattivare il blocco del pannello di contro premuto il tasto per circa 2 secondi.

D Spia coperchio bloccato

La spia accesa indica che il coperchio è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire il coperchio. L'attesa è di tre minuti circa.

N.B.: se è attiva la funzione PARTENZA RITARDATA il copershio non sioulda aprire,per aprirlo mettere la macchina in pausa premendo il tasto AVVIO/PAUSA.

! Il lampeggio veloce della spia AVVIO/PAUSA (arancione) contemporaneo a quello delle funzioni segnala un'anomalia (vedi "Anomalie e rimedi").

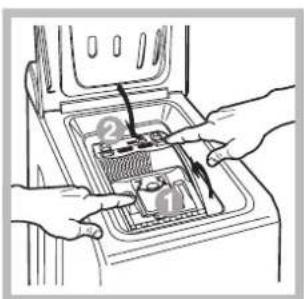

Come aprire e chiudere il cestello

Fig.1 Fig.2

Fig. 3
Fig. 4

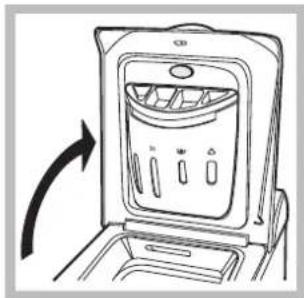

A) Apertura coperchio superiore (Fig. 1):

Sollevare il coperchio esterno ed aprirlo completeness.

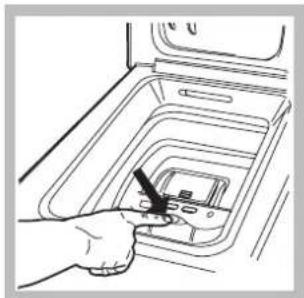

B) Apertura cestello (Soft opening):

Con un dito premere il pulsante individato nella fig. 2 ed il cestello si aprira delicatamente.

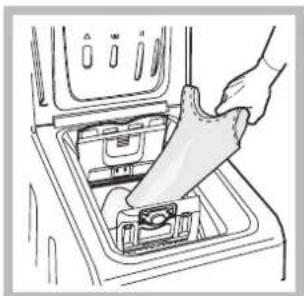

C) Introduzione biancheria (Fig. 3).

• richiudere bene il cestello abbassando prima lo sportello
  anteriori ed appoggiandovi quindi quello posteriori;
• assicurarsi quindi che i ganci dello sportello anteriore siano
  perfettamente alloggiati nella sede dello sportello posteriori;
• dopo aver sentito il "clac" dell'avvenuto aggancio, esercita
  re una lieve pressione verso il basso su entrambi gli sportelli
  che non devono sganciarsi;
• chiudere infine il coperchio esterno.

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per quale secondo, poi rimarranno accese le spie relative alle impostazioni del programma selezionato e pulsera la spia AVVIO/PAUSA.
2. Caricare la biancheria, chiudere gli sportelli e il coperchio.
3. Impostare con la manopola PROGRAMMI il programma desiderato.
4. Impostare la temperatura di lavaggio (vedi "Personalizzazioni").
5. Impostare la velocità di centrifuga (vedi "Personalizzazioni").
6. Versare detersivo e additivi (vedi "Detersivie biancheria").
7. Selezionare le funzioni desiderate.
8. Avviare il programma premendo il tasto AVVIO/PAUSA e la spia relativa rimarra accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un nuovo ciclo.
9. Al termine del programma si illuminerà la spia ENDa spia COPERCHIO BLOCCATO si spegneràindicando che il coperchio è apribile. Estrarre la biancheria e lasciare il coperchio socchiuso per far asciugare il cestello. Spagnere la lavabiancheria premendo il tasting ON/OFF.

1

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi				Carco max. (Kg)	Umidità residua %	Consummo energia kWh	Acqua totale lt	Durata ciclo
				Prela vaggio	Lavaggio	Ammorbi-dente	Candeg-gina
Giornalieri
1	Cotone + Prelavaggio: Bianchi estremamente sporchi.	90° 1200		●	●	●		-7	53 1,92	67 160'
2	Cotone standard 60° (1): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1200 -		●	●	●		7 53	1,14	52,5 195'
3	Cotone standard 40° (2): bianchi poco sporchi e colori delicati. 40°	200 -			●	●	●		7 53	0,94	61 190'
4	Sinteticci 60°: colori resistenti molto sporchi. 60° 800 -				●	●	●		3 44	0,85	39 110'
4	Sinteticci (3): colori resistenti poco sporchi.	40°	800	-	●	●	●		3 44	0,53	39 100'
5	Mix 15°: Per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 800	-		●	●	-1,5	7 1	0,08	29	15'
Speciali
6	Buonanotte 40°: Colori delicati poco sporchi.	40° 800	-		●	●	●		4	-	-	-	280'
7	Camicie 40°	40° 600	-		●	●	-	2	-	-	-	-	80'
8	Seta/Tende 30°: Per capi in seta, viscosa, lingerie.	30°	0	-	●	●	-	1	-	-	-	-	55'
9	Lana 40°: Per lana, cachemire, ecc.	40° 800	-		●	●	-	1	-	-	-	-	65'
A Freddo
10	Cotone standard 20°: bianchi poco sporchi e colori delicati.	20°	1200	-	●	●	●	7	-	-	-	-	180'
11	Eco Cotone	Acqua fredda	1200 -		●	●	-7	53 0,1	0 51	85'
12	Eco Sintetici	Acqua fredda	800	-	●	●	-2,5	48 0,07	27	70'
13	Eco Rapido 30'	Acqua fredda	800	-	●	●	-2,5	71 0,04	34	30'
Parziali
Risciacquo		-	1200 -	-		●	●	7	-	-	-	36'
Centrifuga		-	1200	-	-	-	-	7	-	-	-	16'
Scarico		-	0	-	-	-	-	7	-	-	-	2'

La durata del ciclo indica sui display o su dato liberto e a stima calcolo in base a condizioni standard. Il tempo effettivo pucu variano in base a numeroi fattion cui la temperaturee e la pressione dell'acqua in ingresso, la temperaturea ambiente, la quantità di defesivo, la quantità ed il tipo di carico, il bilanziamento del carico, le opzioni agglomerative selezione.
1) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 2 con una temperaura di 60^ .
Qstio ad t pulre on caro di cotone normalmente sponco ed il piu efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavilà a 60^ La temperatura effettiva di lavaggio opu differire da quella indicata.
2) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 3 con una temperaura di 40^ .
Qisto cio e adto pulre un caro di cotone normalmente sporco ed il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabile a 40^ . La temperatura effettiva di lavaggio pu differire da quella indicata.

Per tutti Test Institutes:
2) Programma cotone lungo: impostare il programma 3 con una temperatura di 40^ .
3) Programma sintetico lungo: impostare il programma 4 con una temperatura di 40^ .

Mix 15' (programma 5) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e faosi risparmiare energia e tempo. Impostando il programma (5 a 30^ ) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg.

Buonanotte (programma 6). E' un ciclo silenzioso che puo lavorare di notte quando la tariffa energetica è ridotta. Il programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l'acqua in vasca; per effettuire la centrifuga e lo scarico premere il tasto AVVIO/PAUSA, altrimenti dopo 8 ore la macchina effettuerà automaticamente la centrifuga e lo scarico dell'acqua.

Cotone standard 20^ : (programma 10) ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravicinati.

Programmi Eco

I programmi Eco offrno buone performance di lavaggio a basse temperature consentendo un minore utilizzo di energia elettrica con un beneficio per l'ambiente e un risparmio economico.

I programmi Eco (Cotone 11, Sintetici 12 e Rapido 30'13) sono stati creati per diversi tipi di tessuto e per capi poco sporchi.

Per garantire un risultato ottmale raccomandiamo l'uso di un detergente liquido; si consiglia di pretrattare Polsini, colli e macchie.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).

La temperatura siould ridurre sino al lavaggio a freddo

La macchina impedira automaticamente di impostare una temperatura maggiore a quella massima prevista per agli programma.

! Eccezione: selezionando il programma 2 la temperatura cui è esere portata sino a 90^

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1200 giri al minuto

Sintetici 800 giri al minuto

Lana 800 giri al minuto

Seta solo scarico

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il symbolo

La macchina impedira automaticamente di effettare una centrifuga maggiore a quella massima prevista per agli programma.

Funzioni

Le varie funzioni di lavaggio previste alla lavabiancheria permietto di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata;
2. l'accensione della spia relativa segnala che la funzione è attiva.

Note: Il lampeggio veloce della spia indica che la funzione relativa non è selezionabile per il programma impostato.

Partenza ritardata

Per impostare la partenza ritardata del programma prescelto, premere più volte il pulsante fino a visualizzare il ritardo desiderato (da 1 a 24 h).

Per disattivare la funzione premere il pulsante fino a visualizzare la scritta QFF

N.B.: Una volta premuto il tasto AVVIO/PAUSA, si può modificare il valore del ritardo solo diminuendolo.

!E' attivo con tutti i programmi.

Super Lavaggio

Grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e all'impiego di maggior tempo, tale funzione garantisce un lavaggio di alte performance.

!Noneattivabile sui programmi 1,5,8,9,11,12,13,B,C.

Extra Risciacquo

Selezionando esta funzione si augenta l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particularmente sensibili.

Non eattivabile sui programmi 5,13,B,C.

Stira Facile

Selezionando esta funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettura delle lente rotazioni del cestello;

la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la fase ENmarrà accesa fissa.

Per terminare il ciclo si dovrà premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.

Nel programma Seta la macchina terminera il ciclo con la biancheria in ammollo e la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la fase RISCIAcQUO rimarra accesa fissa. Per scaricare l'acqua e poter rimuovere il bucato sare necessario premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.

!Non e attivabile sui programmi 5,6,9,11,12,13,A,B,C.

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.
! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersivo

Alzare il coperchio al di除去 del quale è collocato il cassetto dei detersivi e inseire il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelimavaggio (in polvere)

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

E' opportuno immettere direttamente il detersivo liquido in vasca a mezzo dell'apposita pallina.

vaschetta 3:Additivi (ammorbidente, ecc.)

Quando si versa l'ammorbidente nel comparto 3, far attenzione a non superare il livello "max"indicato.

L'amorbidenteiene automaticamente immessoin macchina durante I'ultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo d'acqua.

Questa serve per l'immissione di ammorbidenti molto densi, owero per diluire quelli concentrati. Se nel comparto 3 rime-nesses più acqua del normale, ciò significica che il dispositorio di svuotamento è intasato. Per la pulizia vedi "Manutenzione e cura".

vaschetta 4: Candeggina

Ciclo candeggio

Il caneggio più essere effettuato solo con i programmi 2, 3, 4, 6, 10, A.

Versare la candeggina nella vaschetta 4, il detersivo e l'ammorbidente nelle rispettive vaschette, quando impostare uno dei programmi soprariportati.

E' indicato solo per capi in cotone molto sporchi.

Prepare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il symbolo sull'etichetta.
• i colori:分开 are i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
  Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particulari

Camicie:utilizzare I'apposto programma 7 per lavare camicie di diversi tipo di tessuto e colore.

Ne garantisce la massima cura minimizzato la formazione delle pieghe.

Seta:utilizzato l'apposto programma 8 per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: si raccomanda di piegarele e sistemarle dentro una federa o un sacchetto a rete. Utilizzato il programma 8.

Lana: Il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la prima marca di lavatrici ad aver ottenuto alla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di acqua ed energia.

Sistema bilanciamento del carico

Prima di anni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:	Possibili cause / Soluzione:
La lavabiancheria non si accende.	• La spina non è insertita nella presa della corrente, o non abbastanza da fareicontutto. • In casa non c'è corrente.
Il ciclo di lavaggio non inizia.	• Lo sportello non è ben chiuso. • Il tasto ON/OFF non è stato premuto. • Il tasto AVVIO/PAUSA non è stato premuto. • Il rubinetto dell'acqua non è aperto. • Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Personalizzazioni").
La lavabiancheria non carica acqua (lampeggia velocamente la spia della prima fase di lavaggio).	• Il tubo di alimentazione dell'acqua non è collegato al rubinetto. • Il tubo è piegato. • Il rubinetto dell'acqua non è aperto. • In casa manca l'acqua. • Non c'è sufficiente pressione. • Il tasto AVVIO/PAUSA non è stato premuto.
La lavabiancheria carica e scarica acqua di continuo.	• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione"). • L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione"). • Lo scarico a muro non ha lo sfiato d'aria. Se dopo que stette verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovagli ultimi piani di un edificio, è possible che si verificchino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
La lavabiancheria non scarica o non centrifuga.	• Il programma non prevede lo scarico: con alcuni programmi occorre avviaro manually. • É attiva la funzione STIRA FACILE: per completare il programma premere il tasto AVVIO/PAUSA ("Personalizzazioni"). • Il tubo di scarico èiegato (vedi "Installazione"). • La conduttura di scarico è ostruita.
La lavabiancheria vibra molto durante la centrifuga.	• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione"). • La lavabiancheria non è in piano (vedi "Installazione"). • La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").
La lavabiancheria perde acqua.	• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione"). • Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura"). • Il tubo di scarico non è fissato bene (vedi "Installazione").
La spia AVVIO/PAUSA (arancione) e le spie delle funzioni lampeggiano velocamente.	• Spagnere la macchina etogliere la spina dalla presa, attendere circa 1 minu-to quandri riaccenderla. Se l'anomalia persiste, chiamare l'Assistenza.
Si forma troppa schiuma.	• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili). • Il dosaggio è stato eccessivo.

1

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi").
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare ilNumero Unico 199.199.199*.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di seri (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58
centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da
telefono fisso. Per chi chiama da radiomobile le tarifffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.
Le sudette tarifffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.
anistonchannel.com.

Espanol

Sumario

Instalación, 38-39

N.B.: Una volta premuto il tasting AVVIO/PAUSA, si puç modificare il valore del ritardo solo diminuendolo.

SHMEIOH: Aou nnt8e to nnktpo START/PAUSE, mopetre va aaaaegte tn npn kaouotepnogmoovovrctnv.
