Tipo di prodotto	Forno da incasso
Marca	HOTPOINT-ARISTON
Modello	FK 83.1 XHA
Dimensioni (L x A x P)	43,5 x 32 x 41,5 cm
Volume	58 litri
Alimentazione	220-240 V ~ 50/60 Hz, 2800 W max
Tipo di posa	Da incasso
Materiale esterno	Acciaio inossidabile
Colore	Inox
Programmi di cottura	Scongelamento, Tradizionale, Pasticceria, Fast Cooking, Multicottura, Pizza, Griglia, Gratin
Temperatura massima	Circa 250 °C (posizione MAX)
Illuminazione interna	Lampadina 25 W, attacco E14
Timer	Timer e programmatore di cottura con fine cottura differita
Accessori forniti	Griglia, leccarda, girarrosto (secondo versione)
Pulizia	Pulizia manuale, porta smontabile, vetro rimovibile
Sistema di raffreddamento	Ventilatore di raffreddamento integrato
Classe energetica	Conforme alla direttiva 2002/40/CE (norma EN 50304)
Tipo di lampadina	25 W, attacco E14
Montaggio delle guide	Kit guide rimovibile (livelli 1-4)

Domande frequenti - FK 83.1 XHA HOTPOINT-ARISTON

Come pulire l'interno del forno?

Pulire la cavità dopo ogni utilizzo, quando il forno è ancora tiepido. Utilizzare acqua calda e detergente neutro, risciacquare e asciugare con un panno morbido. Evitare prodotti abrasivi. Non utilizzare mai un pulitore a vapore.

Come cambiare la lampadina di illuminazione?

Svitare il coperchio in vetro del portalampada, sostituire la lampadina con una dello stesso tipo: 25 W, attacco E14. Rimettere il coperchio.

Come smontare la porta del forno per pulirla?

Aprire completamente la porta, sollevare le leve F sulle cerniere con un cacciavite. Richiudere la porta lentamente ma non completamente, quindi tirarla verso di sé per sganciarla. Rimontare in ordine inverso.

Come programmare una cottura differita?

Selezionare un programma di cottura, quindi premere più volte il tasto orologio fino a vedere lampeggiare l'icona durata. Impostare la durata con +/- , confermare. Premere nuovamente il tasto per impostare l'ora di fine cottura. Il forno si avvia automaticamente.

Cosa fare se il forno non scalda?

Verificare che il selettore dei programmi non sia su 0, che la temperatura sia impostata e che l'alimentazione elettrica sia corretta. Se il problema persiste, contattare il servizio assistenza con il modello e il numero di serie.

Quali accessori sono inclusi con il forno?

Il forno viene fornito con una griglia, una leccarda e, a seconda del modello, un girarrosto. Alcuni accessori come le guide scorrevoli possono essere montati optional.

Come usare il girarrosto?

Posizionare la leccarda al gradino 1, il supporto al gradino 3, incastrare l'estremità posteriore dello spiedo nel foro sul fondo del forno. Collegare il girarrosto ruotando il selettore sulla posizione Griglia o Gratin. Utilizzare la funzione corrispondente.

Il ventilatore continua a girare dopo lo spegnimento?

Sì, il sistema di raffreddamento continua a far girare il ventilatore fino a quando il forno non si è sufficientemente raffreddato. È normale.

Quali programmi di cottura sono disponibili?

I programmi sono: Scongelamento, Tradizionale, Pasticceria, Fast Cooking, Multicottura, Pizza, Griglia e Gratin. Ogni programma utilizza diverse combinazioni di resistenze e del ventilatore.

Come impostare l'orologio?

Dopo il collegamento o un'interruzione di corrente, l'icona dell'orologio lampeggia. Premere più volte il tasto orologio fino a quando l'icona e i numeri lampeggiano. Usare + e - per impostare l'ora. Attendere 10 secondi o premere di nuovo per confermare.

MANUALE UTENTE FK 83.1 XHA HOTPOINT-ARISTON

Collegamento elettrico

Targhetta caratteristica

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,5

Avviare il fornno

Ilprogrammatore di cottura elettronico,6

Programmi, 7-9

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare rispettare I'ambiente

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Montaggio del Kit Guide Scorrevoli

Assistenza, 12

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

IT

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono gliacattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo什麽 istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
per l'incasso del forno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve ave le seguenti dimensioni:

* Solo per modelli inox

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

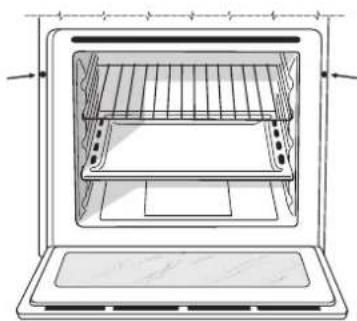

Centraggio e fissaggio

Per fissare l'apparecchio al mobile:

• après la porta del forno;
• togliere i 2 gommini che coprono i fori di fissaggio posti sulla cornice perimetrale;
• fissare il forno al mobile utilizzando 2 viti a legno;
• riposizionare i gommini coprifori.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull'apparecchio (vedi sotto).

Montaggio del cavo di alimentazione

1. Apire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprre il coperchio (vedi figura).
2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- e poi fissare i cavetti fatto le teste delle viti rispetto i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).
3. Fissare il cavone nell'apposto fermacavo. 4. Chiudere il coperchio della morsettiera.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta caratteristica (vedi a bianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去)

• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche (vedi除去);

• la presa sia compatible con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad appearecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualoraqueste norme non vengano rispetto.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume	lt. 58
Collegamenti elettrici	tensione a 220-240V~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304 Consumo energia convezione Naturale - funzione di riscaldamento: Tradizione; Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Pasticceria.
CE	Questa apparecchiatura è conformme alle seguenti Dirette Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatible Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni.

Descrizione dell'apparecchio

IT

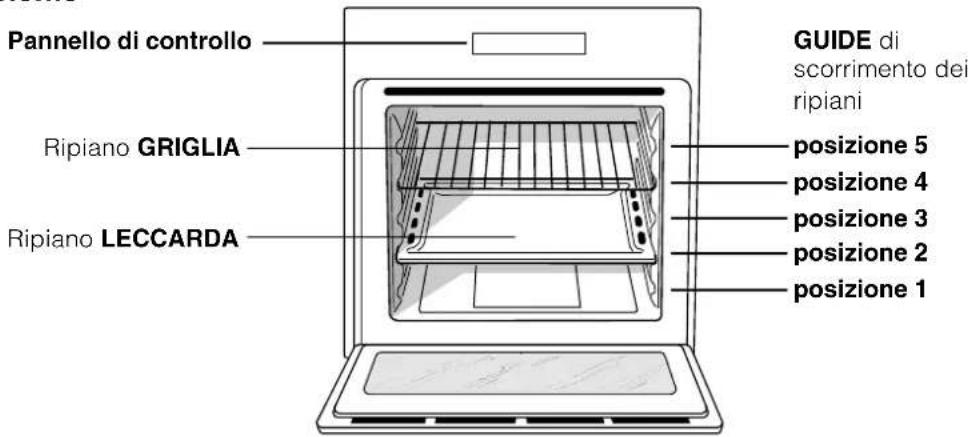

Vista d'insieme

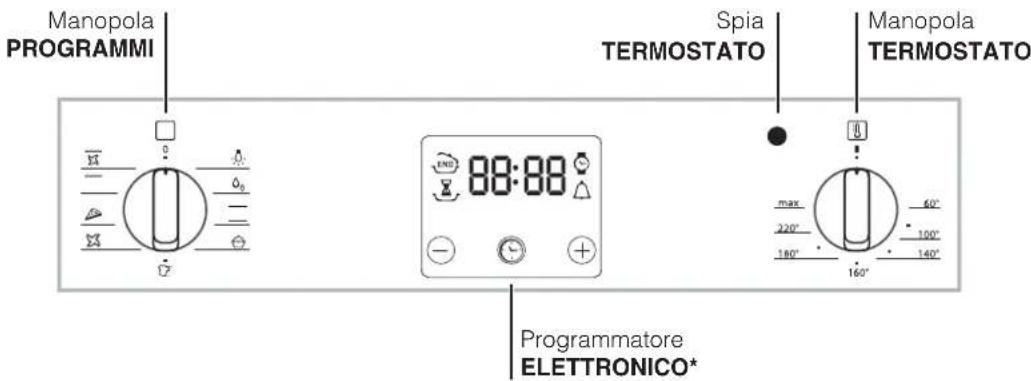

Pannello di controllo

• Presente solo in alcuni modelli.

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Avviare ilorno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programm).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.
4. Durante la cottura è sempre possible:
5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;
6. modificare la temperatura agenda sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo, porta del forno edanche nella parte inferiore della porta forno.

! A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce delorno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si selezione un programma di cottura.

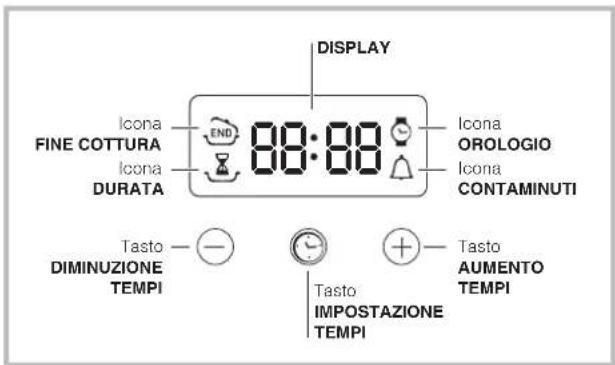

Il programmatore di cottura elettronico

IT

Impostare I'orologio

! Si può impostare sia quando il forno è spento che quando è accesso, ma non si è programmata la fine di una cottura.

Dopo I'allacciamento alla rete elettrica o dopo un

black-out, l'icona e i quattro digit numerici sul DISPLAY lampeggiano.

1. Premere più volte il tasting © finché non
   lampeggiano l'icona e i quattro digit numerici sul DISPLAY;
2. con i tasti "+" e "-" regolare l'ora; se si tengono premuti, i numero scorrono più velocamente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tastingo per fissare l'impostazione.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall'utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere piu voite il tasto finché non
   lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. con i tasti "+" e "-" regolare il tempo desiderato; se si tengono premuti, i numero scorrono più velocamente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tastingo per fissare l'impostazione.

Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionera il segnale acustico.

Programmare la cottura

! La programmazione è possibile solo après avoir selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere piu volte il tasto finché non
   lampeggiano licona e tre digit numerici sul DISPLAY;
2. con i tasti "+" e "-" regolare la durata desiderata; se si tengono premuti, i numero scorrono più velocamente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto per fissare l'impostazione.
4. a tempo scaduto, sul DISPLAY compare la scritta END, ilorno termina la cottura e viene emesso un segnale acustico.
5. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo après aver impostato una durata di cottura.

1.Seguire la procedura da 1 a 3 descrietta per la durata;
2. poi premere il tastingo finché non lampeggiano I'icona e i quattro digit numerici sul DISPLAY;
3. con i tasti "+" e "-" regolare l'ora di fine cottura desiderata; se si tengono premuti i numeri, scorrono più velocemente per facilitare l'impostazione.
4. attendere 10 sec oppure premere nuovamente il tasto © per fissare l'impostazione.
5. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

Le icone e cccese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Annulare una programmazione

Per annullare una programmazione:

• premere il tasto finché non lampeggia l'icona dell'impostazione da annullare e i digit sul display. Premere il tasto "- finché sul display non compaiano le cifre 00:00.
• premere contemporaneamente i tasti "+" e "-"; in isto modo si annullano tutte le programmazioni effettuate contaminuti compreso.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);
• GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma SCONGELAMENTO

La ventola posta sul fondo del forno fa circolare l'aria a temperatura ambiente attorno al cibo. E'indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non voglioni calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Il tempo di scongelamento viene all'incirca dimezzato. Nel caso di carni pesci o pane è possibile accelerare utilizzando la funzione "multicottura" impostando una temperatura di 80^ - 100^ .

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitatione) e preparazioni "mignon" su tre ripiani contemporaneamente.

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolarementeindicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliorisi si ottengono utilizzando un solo ripiano

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzzi più di un ripiano allaolta, è necessario cancelli di posizione tra loro a metà cottura.

Programma GRILL

Si attiva l'elemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie. Effettuare le cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

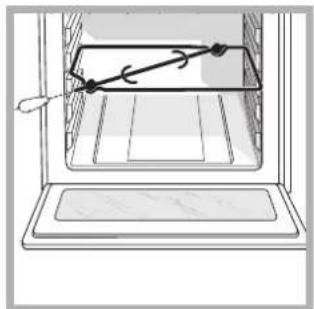

Girarrosto (solo in alcuni modelli)

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. mettere il sostegno del girarrosto in
   posizione 3 e insertire lo spiedo nell'apposto foro
   posto sulla parete
   posteriore del forno;
3. azionare il girarrosto

selezionando con la manopola PROGRAMMI

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costamente accesa: il suo funzionamento è controllato da un termostato.

FORNOPIZZA

Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
- Nel caso di Puzzle molto farcite è consigliabile insereire la mozzarella a metà cottura.

Tabella cottura

Programmi Alimenti Peso		(Kg)	Posizione dei ripiani	Preriscaldamento (minuti)	Temperatura consigliata	Durata cottura (minuti)
Scongelamento	Tutti i cibi surgelati
Tradizione	Anatra	1	2	15	200	65-75
	Arrostó di vitello o meno	1	2	15	200	70-75
	Arrostó di maiale	1	2	15	200	70-80
	Biscotti (di frolla)	-	2	15	180	15-20
	Crostate	1	2	15	180	30-35
Pasticceria	Crostale	0.5	2	15	180	20-30
	Torta di frutta	1	1 o 2	15	180	40-45
	Plum-cake	0.7	2	15	180	40-50
	Pan di spagna	0.5	2	15	160	25-30
	Crèpes farcîte (su 2 ripiani)	1.2	1 e 3	15	200	30-35
	Cake piccoli (su 2 ripiani)	0.6	1 e 3	15	190	20-25
	Salatini di sfoglia al formaggio (su 2 ripiani)	0.4	1 e 3	15	210	15-20
	Bignè (su 3 ripiani)	0.7	1 e 2 e 4	15	180	20-25
	Biscotti (su 3 ripiani)	0.7	1 e 2 e 4	15	180	20-25
	Meringhe (su 3 ripiani)	0.5	1 e 2 e 4	15	90	180
Fast cooking	Surgelati
	Pizza	0.3	1	-	250	12
	Mistо zucchine e gamberi in pastella	0.4	1	-	200	20
	Torta rustica di spinaci	0.5	1	-	220	30-35
	Panzerotti	0.3	1	-	200	25
	Lasagne	0.5	1	-	200	35
	Panetti dorati	0.4	1	-	180	25-30
	Bocconcini di pollo	0.4	1	-	220	15-20
	Precotti
	Ali di pollo dorate	0.4 1 -	200 20-25
	Clbi Freschi
	Biscotti (di frolla)	0.3	1	-	200	15-18
	Plum-cake	0.6	1	-	180	45
	Salatini di sfoglia al formaggio	0.2	1	-	210	10-12
Multicottura	Pizza (su 2 ripiani)	1	1 e 3	15	230	15-20
	Lasagne	1	2	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arroto + salute	1+1	1 e 3	15	200	60-70
	Sgombero	1	1 e 2	10	180	30-35
	Plum-cake	1	1 e 2	10	170	40-50
	Bignè (su 2 ripiani)	0.5	1 e 3	10	190	20-25
	Biscotti(su 2 ripiani)	0.5	1 e 3	10	180	10-15
	Pan di spagna (su 1 ripiano)	0.5	1 e 2	10	170	15-20
	Pan di spagna(su 2 ripiani)	1	1 e 3	10	170	20-25
	Torte salute	1.5	2	15	200	25-30
Pizza	Pizza	0.5	2	15	220	15-20
	Arrostó di vitello o meno	1	1	10	220	25-30
	Pollo	1	1 o 2	10	180	60-70
Grill	Sogliole e seppie	0.7	3	-	Max	10-12
	Spiedini di calamari e gamberi	0.6	3	-	Max	8-10
	Seppie	0.6	3	-	Max	10-15
	Fletto di merluzzo	0.8	3	-	Max	10-15
	Verdure alla griglia	0.4	1 o 3	-	Max	15-20
	Bistecca di vitello	0.8	3	-	Max	15-20
	Salsicce	0.6	3	-	Max	15-20
	Hamburger	0.6	3	-	Max	10-12
	Sgombrì	1	3	-	Max	15-20
	Toast (o pane tostato)	n.° 4 e 6	3	-	Max	3-5
	Con girarroso (ove presente)				Max
	Vitello allo spiedo	1.0	-	-	Max	80-90
	Pollo allo spiedo	1.5	-	-	Max	70-80
	Agnello allo spiedo	1.0	-	-	Max	70-80
Gratin	Pollo alla griglia	1.5	2 e 3	10	200	55-60
	Seppie	1.5	2 e 3	10	200	30-35
	Con girarroso (ove presente)
	Vitello allo spiedo	1.5	-	10	200	70-80
	Agnello allo spiedo	1.5	-	10	200	70-80
	Pollo (allo spiedo) +	1.5	-	10	200	70-75
	patate (sulla leccarda)	-	2	10	200	70-75

! I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali.
Nelle cotture algrill la leccarda va posta sempre al 1^ ripiano a partire dal basso.

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  L'apparecchio devese essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
  Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
  Non rivestire il fondo del forno con fogli di alluminio.
  Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSO inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione "●"/"○" quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).

• Non appoggiare oggetti pesanti sulla porta del forno aperta.
  Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
  Evitare che i bambini giochno con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sua per ottenere migliorori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
  L'interno del forno va pulito preferibilmente ogni voltauponl'uso, quando é ancora tiepido.USare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessoryi possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno sono all'avvenuta riparazione.

Sostituire la lampadina

Per sostuire la lampadina di illuminazione delorno:

1. Svitare il coperchio in vetro del portalampada. 2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
2. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli appositi fori posti sulle pareti delorno (vedi figura). I fori per il tlaio sinistro sono posizionati in alto, nella parte dell'altro. Il fori si raramono in basso.

2. Infine incastrare i telai sui distanzieri A.

! Non insere le guide scorrevoli alla posizione 5.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'appareccchio

Assistenza Attiva 7 giorni su 7

ASSISTENZA BICAMBI-ACCESORI 100.100.100

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cifra protege il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• I'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora l'elettrodomestico non sua riparabile la garanzia preede la sostituzione a prezzo agevato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le sddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

FR

English,13

Francais, 24

Italiano, 1

Espanol, 35 Portuges, 47

FK 83 /HA

FK 83 X /HA

7OFK 838J X RU/HA

7OFK 838J RU/HA

7OFK 837J X RU/HA

7OFK 837J RU/HA

7OFK 838JC X RU/HA

7OFK 838JC RU/HA

FK 837J X/HA

FK 837J /HA

FK 93J X /HA

FK 93J/HA

FK 939J X /HA

FK 939J /HA

FK 932C X /HA

FK 932C /HA

Contents

Installation, 14-15

Positioning
