Tipo di prodotto	Sfigmomanometro elettronico per braccio
Marca e modello	Medisana CardioDock 2
Dimensioni (custodia)	Circa 120 mm × 93,5 mm (ø × h)
Peso	Circa 213 g (senza dispositivo Apple)
Alimentazione elettrica	Tramite USB (5 V===, 500 mA) o batteria Li-ion integrata (3,7 V===, 500 mAh)
Metodo di misurazione	Oscillometrico, misura singola o 3MAM (media di 3 misurazioni)
Gonfiaggio e sgonfiaggio	Automatico tramite pompa, sgonfiaggio automatico
Intervallo di misurazione pressione	Da 30 a 280 mmHg
Intervallo di misurazione polso	Da 40 a 200 battiti/min
Precisione pressione statica	±3 mmHg
Precisione polso	±5 %
Bracciale (taglia M)	Da 22 a 32 cm, preformato, per adulti
Compatibilità Apple	iPhone 3GS, 4, 4S / iPod touch 3ª e 4ª gen. / iPad 1 e 2 (iOS 5.0 o superiore)
Funzioni principali	Misurazione pressione/polso, rilevamento aritmia, diario, statistiche, invio rapporto via email, fino a 4 profili utente
Manutenzione e pulizia	Panno morbido leggermente insaponato, non immergere; bracciale lavabile con acqua saponata, asciugatura all'aria
Sicurezza	Arresto di emergenza tramite pulsante Start/Stop, sgonfiaggio automatico in caso di disturbo, distanza >30 cm da apparecchi radio
Pezzi di ricambio disponibili	Bracciale taglia M (rif. 51283), taglia L (rif. 51284)
Garanzia	3 anni dalla data di acquisto
Condizioni di utilizzo	Da +10 °C a +40 °C, umidità relativa 15% a 90%
Conservazione	Da -20 °C a +55 °C, umidità 15% a 90%

Domande frequenti - CardioDock 2 MEDISANA

Come collegare lo sfigmomanometro CardioDock 2 al mio iPhone?

Collega il tuo iPhone al connettore del tuo CardioDock 2 dopo aver installato l'app gratuita VitaDock dall'App Store. L'app si avvia automaticamente (Plug & Play).

Come caricare il CardioDock 2?

Utilizza il cavo USB fornito e collegalo a un caricabatterie iPhone/iPad o a una porta USB. Il LED blu indica una carica > 20%, giallo se < 20%. Una carica completa richiede circa 2 ore.

Cosa fare se il simbolo del cuore lampeggia durante la misurazione?

Il simbolo ♥ indica un'aritmia. Ciò può falsare la misurazione. Ripeti la misurazione dopo esserti riposato 5 minuti. Se il simbolo riappare, consulta il tuo medico.

Posso usare questo sfigmomanometro su un bambino?

No, il CardioDock 2 non è destinato ai bambini. Per gli adolescenti, chiedi consiglio a un medico.

Come pulire il bracciale?

Scollega il tubo dell'aria, lava il bracciale con acqua saponata, risciacqua abbondantemente e lascia asciugare all'aria. Non usare asciugatrice né ferro da stiro.

Perché la misurazione a volte si interrompe?

La misurazione può interrompersi se ricevi una chiamata o un SMS (con iPhone), se ti muovi o se il bracciale si allenta. Usa la modalità aereo per evitare interruzioni.

Qual è la durata della batteria?

La batteria Li-ion dura circa 100 cicli di misurazione dopo una carica completa. Ricaricala una volta al mese anche se non usi il dispositivo.

Come esportare le mie misurazioni al mio medico?

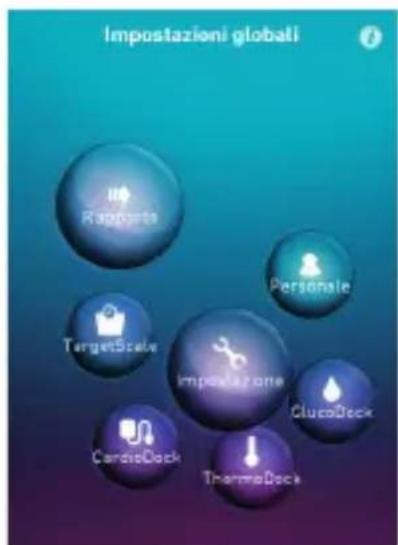

Nell'app VitaDock, vai nelle impostazioni globali, seleziona 'Rapporto', scegli il mese desiderato e tocca 'Invia rapporto' per inviarlo via email.

Cosa fare in caso di errore 'bracciale mal posizionato'?

Verifica che il bracciale sia posizionato a 1-2 cm sopra il gomito, ben stretto, e che il tubo dell'aria sia collegato correttamente. Il braccio deve essere a riposo all'altezza del cuore.

Il CardioDock 2 è compatibile con tutti i dispositivi Apple?

È compatibile con iPhone 3GS, 4, 4S, iPod touch 3ª e 4ª generazione, iPad 1 e 2 con iOS 5.0 o versione successiva.

MANUALE UTENTE CardioDock 2 MEDISANA

IT Modulo per la misurazione della pressione sanguigna

Istruzioni per l'uso Da leggere con attenzione!

IT Istruzioni per l'uso

Descrizione del sistema...... 2 IT

Indice.... 3 IT

1 Spiegazione dei simboli..... 5 IT

2 Norme de sicurezza.... 6 IT

3 Informazioni interessanti..... 11 IT

4 Messa in funzione.... 16 IT

5 Modalità d'impiego 21 IT

6 Varie 30 IT

7 Garanzia.... 35 IT

Aprire questa pagina e lasciarla aperta ai fini di un rapido orientamento.

1 Ingresso dock dei vostri iPhone, iPad o iPod touch
② Modulo per la misurazione della pressione sanguigna CardioDock
3 Manicotto per misurare la pressione sulla parte superiore del braccio
4 Tubo flessibile dell'aria
5 CardioDock (vista posteriore)
6 Presa di connessione per manicotto
7 Collegamento per la presa Micro-USB
8 Tasto Start / Stop ⏻
9 Connettore per iPhone, iPad o iPod touch

Descrizione del sistema.... 2

Indice.... 3

1 Spiegazione dei simboli....5

2 Norme di sicurezza

2.1 Suggerimenti per la vostra salute 6
2.2 Precauzioni di assoluta importanza.... 8
2.3 Indicazioni relative al software.... 10

3 Informazioni interessanti

3.1 Materiale in dotazione e imballaggio 11
3.2 Che cos'è la pressione sanguigna?...... 12
3.3 Come funziona la misurazione con CardioDock?.... 12
3.4 Perché misurare la pressione da casa con CardioDock? 13
3.5 Classificazione della pressione sanguigna per adulti.... 14
3.6 Influenzabilità e valutazione delle misurazioni ..... 14
3.7 CardioDock come stazione di carica per iPhone / iPad / iPod touch.... 15

4 Messa in funzione

4.1 Caricamento della batteria del modulo per la misurazione della pressione sanguigna ..... 16
4.2 Installazione dell'app VitaDock ^® 17

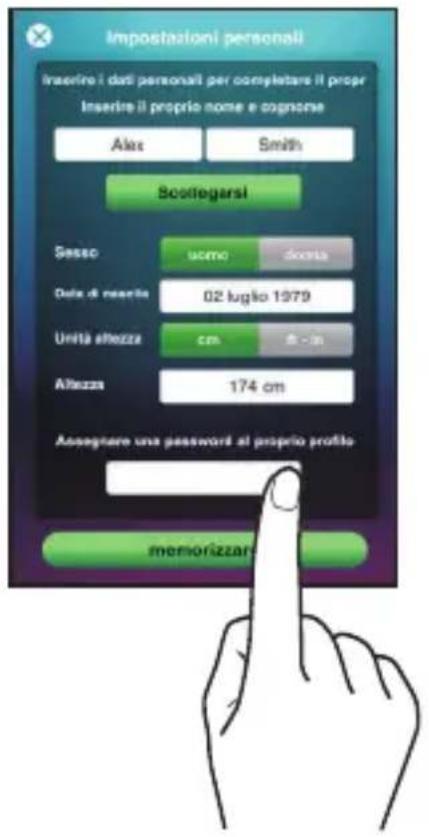

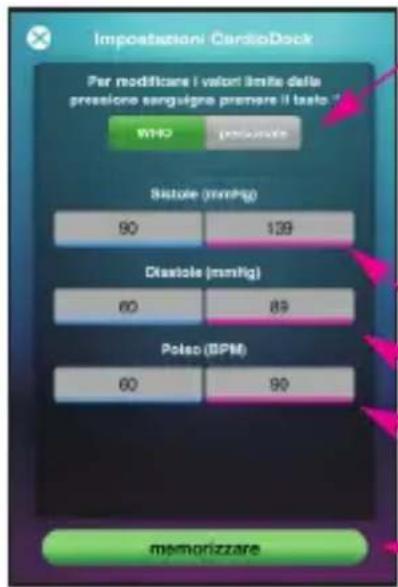

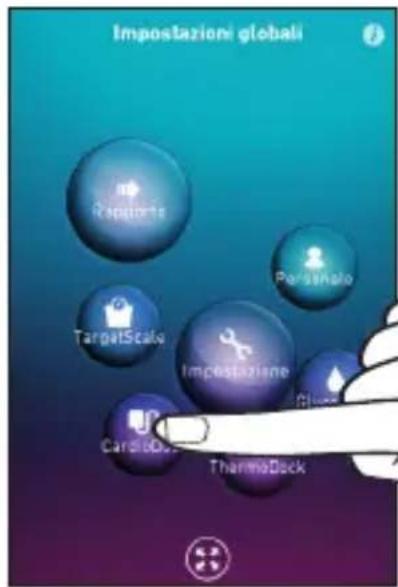

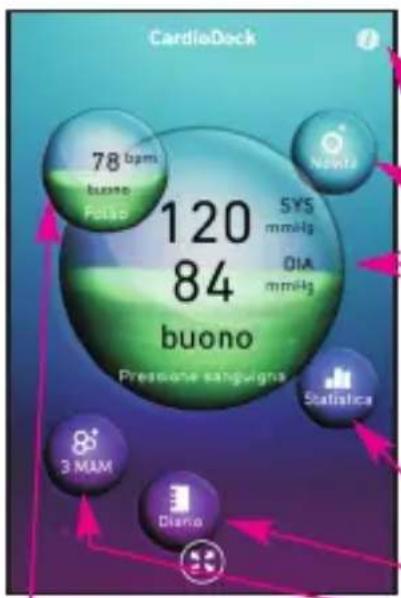

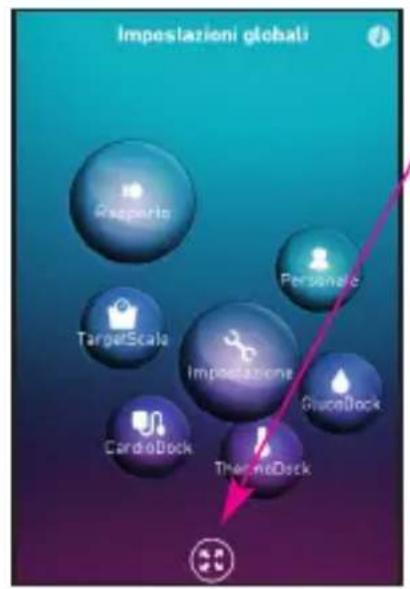

4.3 Impostazioni 18

5 Modalità d'impiego

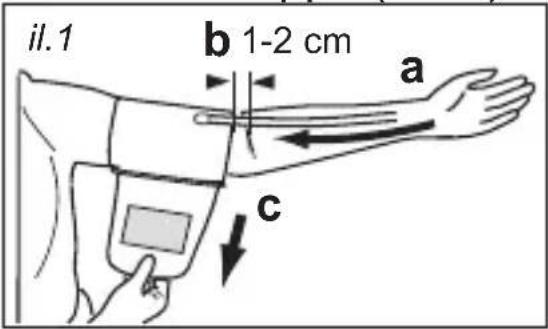

5.1 Applicazione del manicotto per misurare la pressione intorno alla parte superiore del braccio... 21

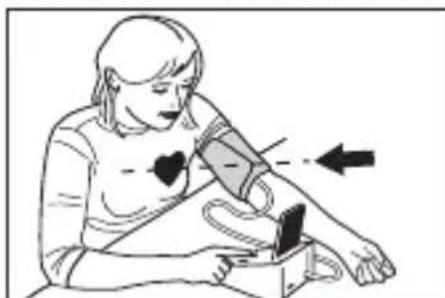

5.2 Posizione corretta per la misurazione ..... 21

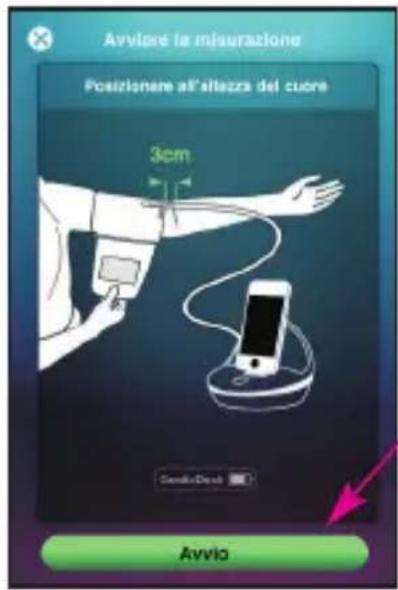

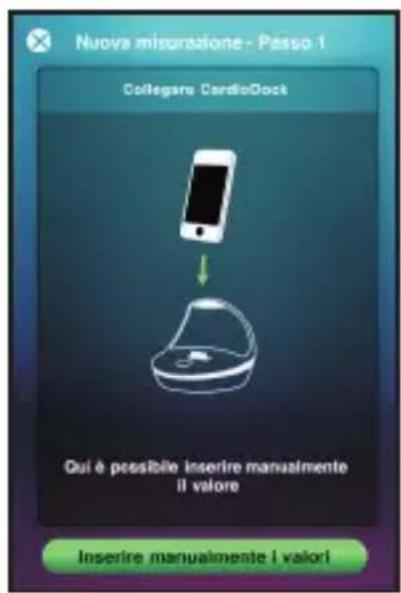

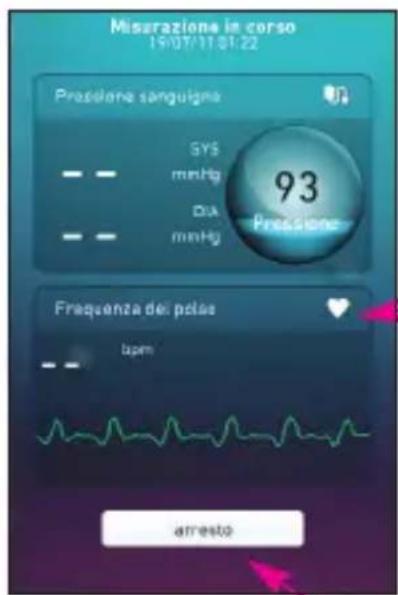

5.3 Misurazione della pressione arteriosa 22

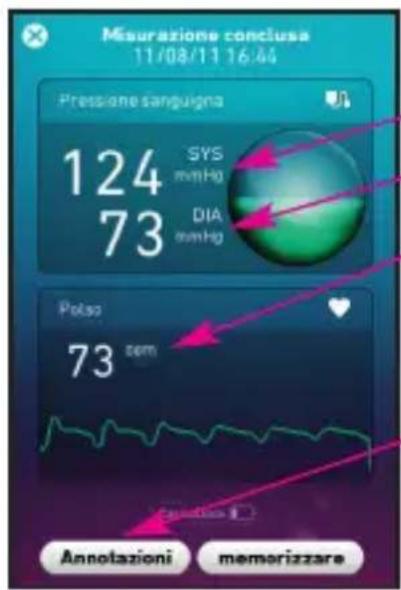

5.4 Il risultato della misurazione ..... 24

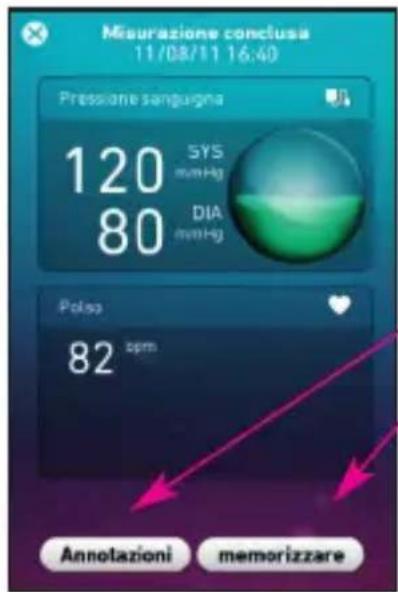

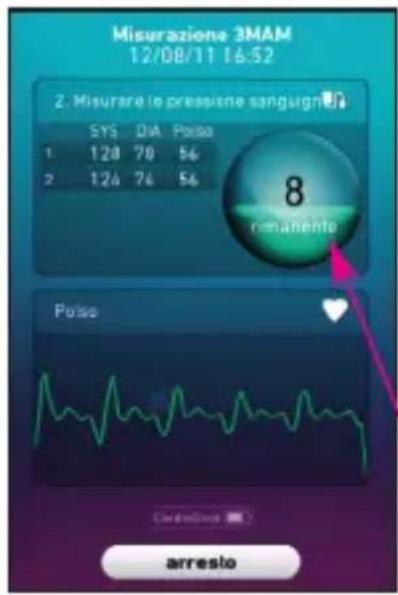

5.5 Misurazione 3MAM....25
5.6 Visualizzazione e gestione dei risultati della misurazione ....26

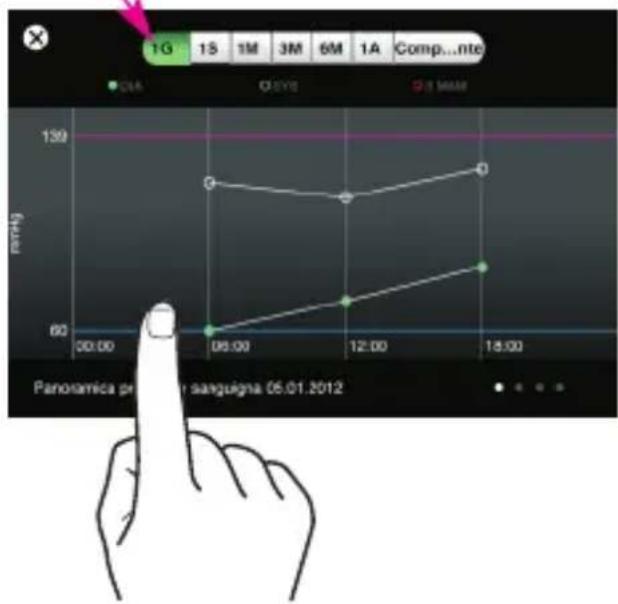

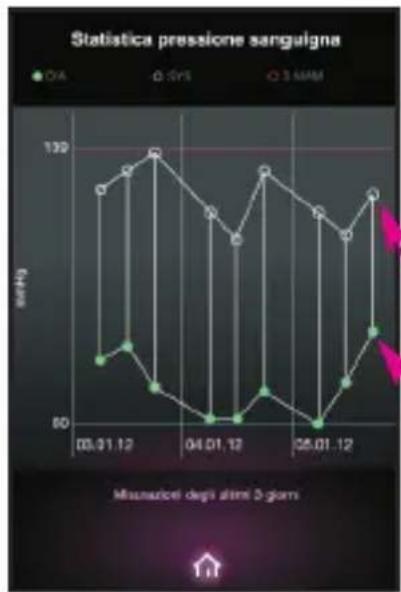

5.6.1 Statistica 26

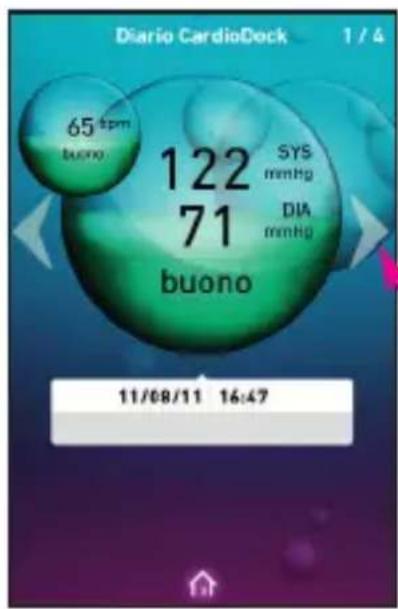

5.6.2 Diario 27

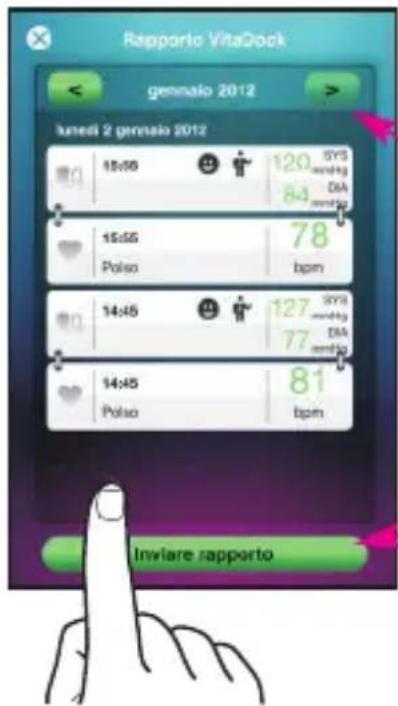

5.6.3 Invio di un rapporto 27

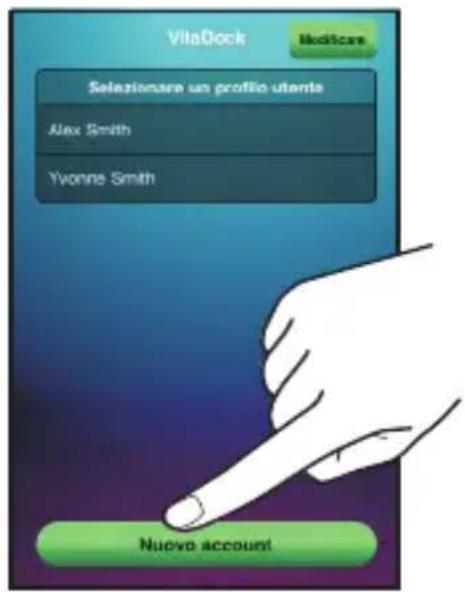

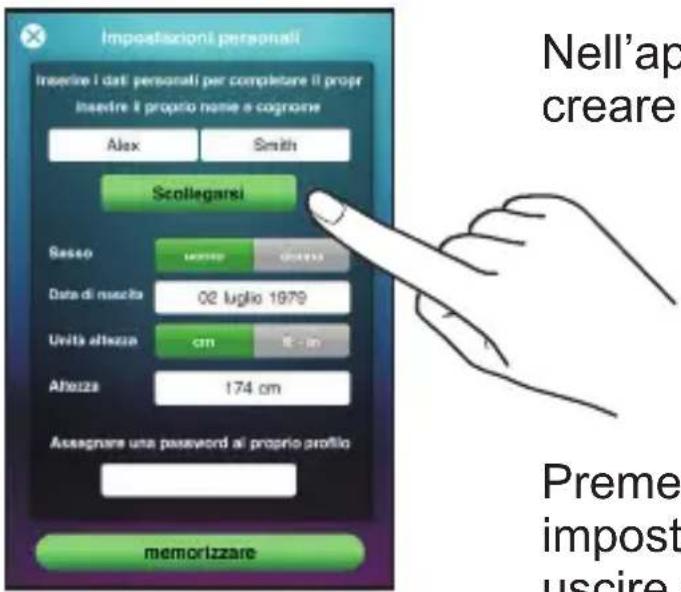

5.7 Inserimento di altri profili utente.... 28

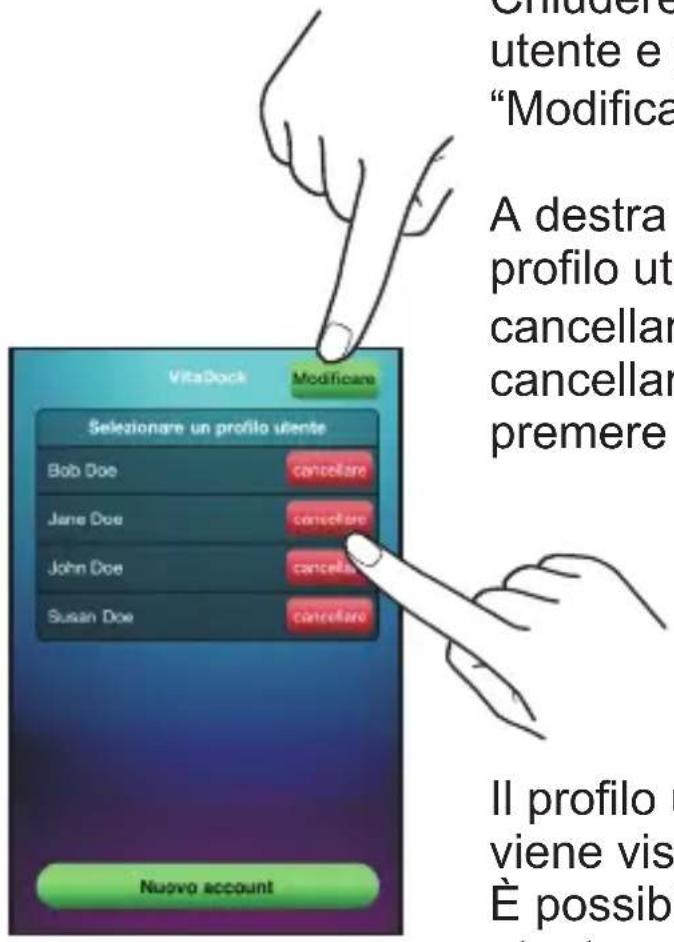

5.8 Cancellazione dei profili utente.... 29

6 Varie

6.1 Indicazioni di errore 30
6.2 Pulizia e manutenzione 31
6.3 Direttive e norme 32
6.4 Smaltimento.... 32
6.5 Dati tecnici 33

7 Garanzia

7.1 Condizioni di garanzia e di riparazione.... 35

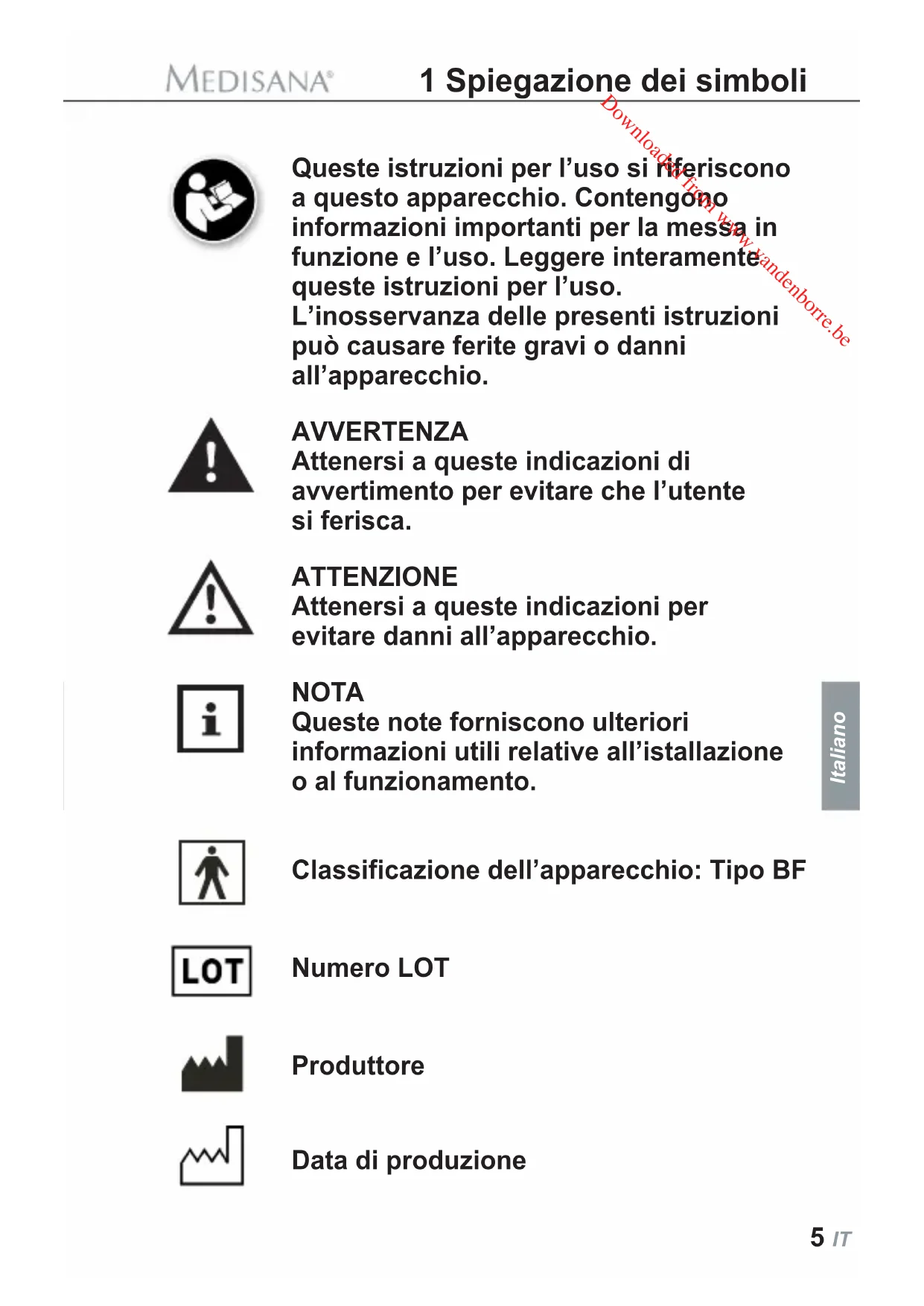

Queste istruzioni per l'uso si riferiscono a questo apparecchio. Contengono informazioni importanti per la messa in funzione e l'uso. Leggere interamente queste istruzioni per l'uso.

L'inosservanza delle presenti istruzioni può causare ferite gravi o danni all'apparecchio.

AVVERTENZA

Attenersi a queste indicazioni di avvertimento per evitare che l'utente si ferisca.

ATTENZIONE

Attenersi a queste indicazioni per evitare danni all'apparecchio.

NOTA

Queste note forniscono ulteriori informazioni utili relative all'installazione o al funzionamento.

Classificazione dell'apparecchio: Tipo BF

Numero LOT

Produttore

Data di produzione

NOTE IMPORTANT! CONSERVARE IN MANIERA SCRUPOLOSA!

Prima di utilizzare l'apparecchio, leggere attentamente leistruzioni per l'uso, soprattutto le indicazioni di sicurezza, e conservare le istruzioni per l'uso per gli impieghi successivi. Se l'apparecchio viene ceduto a terzi, allegare sempre anche queste istruzioni per l'uso.

Norme di sicurezza

2.1 Suggerimenti per la vostra salute

Impiego conforme alla destinazione

• Il sistema per la misurazione della pressione sanguigna sulla parte superiore del braccio è stato progettato per adulti. È una combinazione da utilizzare con apparecchi Apple (iOS 5.0 o superiori) apparecchi (iPhone 3GS, 4, 4S/ iPod touch della 3^a , 4^a generazione / iPad 1 e 2).

Controindicazioni

• Il sistema non è adatto per misurare la pressione sanguigna ai bambini.
  Per poterlo utilizzare su bambini più grandi, chiedere consiglio al vostro medico.
• L'apparecchio non è adatto per persone con una forte aritmia.

- I disturbi del ritmo cardiaco, ovvero le aritmie determinano un polso irregolare. Ciò può causare delle difficoltà nel rilevamento del valore corretto, se si effettuano misurazioni con apparecchi oscillometrici. Il presente apparecchio dispone di un'attrezzatura elettronica in grado di riconoscere le aritmie e i co-siddetti stati motori e di rappresentarli sul display con il simbolo «♥». Il risultato della misurazione in questo caso potrebbe essere impreciso. Informate il vostro medico in modo che effettui una valutazione.

• Qualora si soffra di malattie quali, ad esempio, l'occlusione arteriosa, prima di utilizzare l'apparecchio è opportuno chiedere il parere del medico curante.
  • L'apparecchio non può essere utilizzato per il controllo della frequenza cardiaca di un pacemaker.
• Le donne incinte dovrebbero attenersi alle precauzioni necessarie e rispettare la propria resistenza personale. Si consiglia di rivolgersi al proprio medico curante.
• Se si verificassero dei disagi nel corso di una misurazione, ad esempio dolore alla parte alta del braccio o altri disturbi, consigliamo di adottare le seguenti contromisure: Azionare il tasto Start/Stop

8 sul CardioDock o il tasto Stop sul display per sgonfiare velocemente il manicotto pneumatico. Allen-tare il manicotto e sfilarlo dal braccio. Rivolgersi quin-di al proprio rivenditore di fiducia o direttamente a noi.

• Non applicare il manicotto su ferite aperte per evita-re che si propaghino infezioni.
• Le persone con battito cardiaco debole dovrebbero sollevare il braccio e aprire e chiudere la mano ca. 10 volte prima di effettuare lamisurazione. Questo esercizio consente di ottimizzare il battito cardiaco e il processo di misurazione.

AVVERTENZA

Non intraprendere azioni terapeutiche in base all'automisurazione! Non modificare mai il dosaggio di un farmaco prescritto dal medico!

2.2 Precauzioni di assoluta importanza

- Utilizzare il modulo CardioDock solo in conformità al suo utilizzo sulla base delle istruzioni per l'uso.

- Il sistema non è destinato ad uso commerciale.

- In caso di uso improprio decade il diritto alla garanzia.

- In rari casi, per un difetto di fabbricazione, può capitare che il manicotto pneumatico rimanga costante-mente gonfio nel corso della misurazione, in questi casi è opportuno aprirlo subito.

- Non mettere in funzione il sistema in prossimità di trasmettitori forti ad es. apparecchi a microonde e onde corte. La funzionalità può risultarne disturbata.

- Per una misurazione corretta con CardioDock, mantenere una distanza minima di ca. 30 cm dagli altri apparecchi mobili.

- Se durante la misurazione arriva una telefonata, l'operazione viene interrotta. Il manicotto si sgonfia.

- Questo apparecchio non deve essere mai maneggiato da bambini, né utilizzato da persone con discapacità fisiche, sensoriali o intellettive o con esperienza insufficiente e/o carenza di competenze sempre che, per la loro incolumità, non vengano assistiti da una persona competente o non vengano adeguatamente istruiti su come impiegare l'apparecchio.

• Assicurarsi e controllare che i bambini non-giochino con l'apparecchio.
- Non utilizzare il modulo se non funziona corretta- mente, se è caduto per terra o in acqua o se è danneggiato.
• Non utilizzare il modulo di misurazione in ambienti umidi.
- Proteggere l'apparecchio dall'umidità. Nel caso dovesse penetrarvi dell'acqua è necessario togliere immediatamente le batterie e sospendere l'utilizzo dell'apparecchio stesso. In questo caso rivolgersi al proprio rivenditore specializzato oppure diretta-mente a noi.
- In caso di guasti non procedere da soli alla riparazione dell'apparecchio, perché ciò comporterebbe la decadenza di ogni diritto di garanzia. Fare eseguire le riparazioni esclusivamente presso i centri di assistenza tecnica autorizzati.
• Non fate cadere il modulo e proteggetelo da eventuali colpi e forti vibrazioni.
- Tenere il modulo sempre pulito e conservarlo in un posto sicuro. Per prolungare la durata utile del modulo, proteggerlo dai raggi diretti del sole.
- Per la pulizia attenersi alle indicazioni al paragrafo 6.2 Pulizia e cura, a pagina 31.

2.3 Indicazioni relative al software

• Assicuratevi che il vostro apparecchio Apple funzioni con il sistema operativo più recente. Per le indicazioni relative agli aggiornamenti del software, consultare le istruzioni per l'uso del vostro apparecchio Apple.
• Assicuratevi che la vostra app VitaDock venga aggiornata con regolarità. Per le indicazioni relative agli aggiornamenti delle app, consultare le istruzioni per l'uso del vostro apparecchio Apple.
• Si consiglia agli utenti di mettere un blocco della password nelle impostazioni dell'apparecchio e di proteggere il loro profilo utente nel Vitadock con una password.
• L'app indica una finestra con un avviso se sono state modificate le impostazioni. Prima che le modifiche diventino effettive è necessario confermare l'indicazione di avvertimento.
• Per un funzionamento corretto è necessario che l'apparecchio Apple sia sufficientemente carico. Gli utenti dovrebbero avere a disposizione un alimentatore o la possibilità di caricare l'apparecchio.
• Assicuratevi che sul vostro apparecchio Apple ci sia sempre una sufficiente capacità di memoria per il backup dei dati misurati.
• Se durante una misurazione ricevete una chiamata o un SMS, per motivi di sicurezza la misurazione verrà interrotta. Se volete impedire che la misurazione in corso venga interrotta, vi consigliamo di commutare il vostro iPhone nella modalità Aereo.

Grazie!

Grazie per la fiducia accordataci e complimenti per la scelta!

Con il modulo per la misurazione della pressione sanguigna CardioDock avete acquistato un prodotto di qualità di MEDISANA. Sperimentate il nuovo standard nella misurazione delle pressione sanguigna e della frequenza del polso. Misurate la pressione sanguigna con semplicità e precisione con il vostro iPod touch, iPad o iPhone. Per ottenere il risultato desiderato e godere a lungo del vostro modulo per la misurazione della pressione sanguigna CardioDock vi consigliamo di leggere attentamente le seguenti indicazioni sull'uso e la cura.

3.1 Materiale in dotazione e imballaggio

Verificare in primo luogo che l'apparecchio sia completo e che non vi siano segni di danni. In caso di dubbi non mettere in funzione l'apparecchio e rivolgersi al proprio rivenditore o al proprio centro di assistenza.

Il materiale consegnato consta di:

• 1 modulo per la misurazione della pressione sanguigna CardioDock
- 1 manicotto preformato per la parte superiore de 20 bra32iomisura M
• 1 cavo caricabatteria USB
• 1 custodia per il trasporto
• 1 libretto d'istruzioni per l'uso

In caso di danneggiamenti dovuti al trasporto, mettersi immediatamente in contatto con il proprio rivenditore.

AVVERTIMENTO

Assicurarsi che i sacchetti d'imballaggio non siano alla portata dei bambini! Pericolo di soffocamento!

3.2 Che cos'è la pressione sanguigna?

La pressione sanguigna è la pressione presente nei vasi sanguigni a ogni battito cardiaco. Quando il cuore si contrae (= sistole) e pompa il sangue nelle arterie, si ha un innalzamento di pressione, il cui valore massimo è definito pressione sistolica ed è il primo ad essere rilevato nel corso della misurazione della pressione sanguigna. Quando il muscolo cardiaco si allenta per ricevere nuovo sangue, scende anche la pressione nelle arterie. Ed è proprio nel momento in cui i vasi sanguigni sono rilassati che si misura il secondo valore, ovvero la pressione diastolica.

3.3 Come avviene la misurazione con CardioDock?

Il modulo per la misurazione della pressione sanguigna CardioDock in combinazione con l'app VitaDock trasforma il vostro iPod touch, iPad o iPhone in un potente apparecchio per la misurazione della pressione sulla parte superiore del braccio. La misurazione avviene in questo caso grazie a un sensore che attraverso un microprocessore riconosce le vibrazioni che si creano sull'arteria gonfiando e sgonfiando il manicotto per la misurazione della pressione sanguigna.

3.4 Perché misurare la pressione da casa con CardioDock?

MEDISANA vanta un'esperienza pluriennale nel campo della misurazione della pressione sanguigna L'elevata precisione del principio di misurazione degli apparecchi è provata da studi clinici, condotti sulla base di standard internazionali.

Un valido argomento a favore della misurazione della pressione sanguigna a casa propria è dato dal fatto che le misurazioni sono effettuate in un ambiente familiare e in condizioni di relax. Particolarmente importante è il cosiddetto “valore base”, cioè quello rilevato al mattino appena svegli, prima della colazione.

Con CardioDock per la prima volta è possibile "riconoscere" in un batter d'occhio l'andamento della pressione sanguigna durante il giorno. VitaDock utilizza i risultati misurati e crea grafici individuali che rappresentano in modo chiaro i valori della vostra pressione sanguigna.

Sarebbe fondamentale misurare la propria pressione sanguigna possibilmente sempre alla stessa ora e nelle stesse condizioni. Ciò, infatti, consentirebbe di confrontare i risultati e di riconoscere per tempo disturbi iniziali dell'alta pressione. Se per molto tempo non ci si accorge di soffrire di alta pressione, aumenta il rischio di ulteriori malattie cardiovascolari.

IL NOSTRO CONSIGLIO:

Consigliamo dunque di misurare la pressione sanguigna quotidianamente e con regolarità, anche nel caso in cui non siano presenti particolari disturbi.

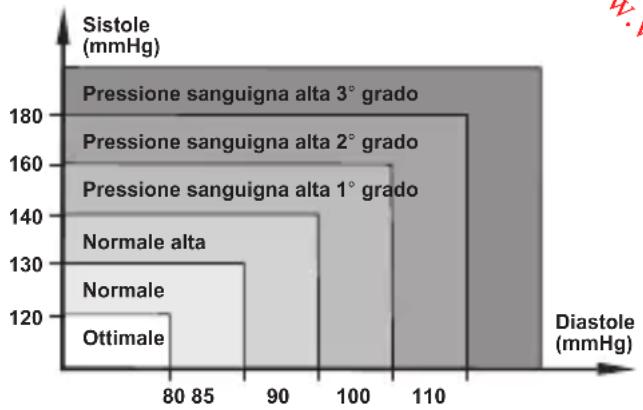

3.5 Classificazione della pressione sanguigna per adulti

La tabella qui a destra indica i valori di riferimento relativi alla pressione sanguigna alta e bassa senza tenere conto dell'età e del sesso. La tabella è conforme alle direttive dell'Organizzazione mondiale della sanità (WHO).

Classificazione della pressione sanguigna	Sistole (mmHg)	Diastole (mmHg)	Codice colore
Ottimale	< 120	< 80	Verde
Normale	120-129	80-84	Verde
Normale alta	130-139	85-89	Giallo
Pr.sang.alta di 1° grado	140-159	90-99	Arancione
Pr.sang.alta di 2° grado	160-179	100-109	Rosso
Pr.sang.alta di 3° grado	≥ 180	> 110	Rosso

3.6 Influenzabilità e valutazione delle misurazioni

• Misurare più volte la pressione sanguigna, memorizzando i risultati ottenuti e confrontandoli poi fra di loro. Evitare di trarre conclusioni partendo da un singolo risultato.

• I valori della pressione sanguigna dovrebbero sempre essere valutati da un medico che sia anche a conoscenza dell'anamnesi del soggetto. Eseguite le misurazioni con regolarità e informate il vostro medico di tanto in tanto.

• Nel misurare la pressione sanguigna tenere presente che i valori rilevati quotidianamente dipendono da diversi fattori. Il fumo, l'alcol, i farmaci e l'attività fisica influiscono in modo diverso sui valori rilevati.

• Misurare la pressione sanguigna prima dei pasti.
• Prima di misurare la pressione sanguigna è consigliabile rimanere a riposo almeno 5 minuti.
• Se il valore sistolico o diastolico rilevato nel corso nella misurazione non sembra normale (troppo alto o troppo basso), nonostante il corretto utilizzo dell'apparecchio, e se ciò si ripete diverse volte, è o pportuno rivolgersi al proprio medico curante. Lo stesso vale anche nei rari casi in cui un polso irregolare o troppo debole non renda possibile la misurazione.

AVVERTENZA

Una pressione troppo bassa rappresenta un rischio per la salute tanto quanto l'ipertensione! I capogiri possono causare situazioni pericolose (per es., sulle scale o nel traffico)!

3.7 CardioDock come stazione di carica per iPhone / iPad / iPod touch

Il modulo per la misurazione della pressione arteriosa CardioDock è più di un semplice apparecchio per misurare la pressione. Contemporaneamente è utiliz- zabile anche come caricabatterie e “docking”-station per iPod touch, iPhone e iPad. Il caricamento dell’iPad è possibile solo con apposito caricabatterie iPad.

È possibile utilizzare l'apparecchio anche durante la visione di foto, navigazione in Internet o lettura delle e-mail.

4.1 Caricare la batteria del modulo misura pressione

Il modulo misura pressione arteriosa CardioDock è dotato di una batteria integrata agli ioni di litio (3,7V = €, 500 mAh).

a. Per caricare la batteria del CardioDock, collegare il CardioDock tramite il cavo USB in dotazione al carica iPhone o iPad.
Quando CardioDock e iPhone sono collegati, il caricamento viene visualizzato nella parte bassa del display VitaDock.
b. Se il pulsante start / stop ⏻ 8 del CardioDock è retroilluminato da una luce azzurra, lo stato di caricamento della batteria è superiore al 20%. Quando lo stato di caricamento del dispositivo scende al di sotto del 20%, il colore del LED passa da azzurro a giallo. A questo punto si consiglia di caricare il dispositivo. Evitare di scaricare completamente la batteria in quanto questo accorcia la durata di vita della batteria.
c. Durante il caricamento il pulsante si illumina di giallo fino a quando la batteria sarà completamente ricaricata. A caricamento completo della batteria il LED si illumina brevemente di azzurro e il dispositivo si spegne automaticamente.

Se i LED del bottone start / stop 🔒 ⑧ lampeggiano di giallo e azzurro alternandosi, la batteria è danneggiata.

4.2 Installazione dell'app VitaDock®

Con VitaDock MEDISANA si pongono nuovi standard nel campo della salute mobile.

L'app VitaDock, l'applicazione del software centrale per la rappresentazione e la valutazione dei valori della vitalità del corpo e della salute, contiene il software per:

• il modulo per la misurazione della pressione sanguigna e della frequenza del polso CardioDock®
• il modulo di misurazione della glicemia GlucoDock®
• il modulo per il termometro a infrarossi ThermoDock®
• la bilancia pesa persona con l'analisi corporea TargetScale®

La completa funzionalità del software per GlucoDock, ThermoDock è assicurata solo si utilizzano i moduli corrispondenti e la bilancia.

Per fare funzionare il vostro nuovo modulo per la misurazione della pressione sanguigna CardioDock per iPod touch, iPad e iPhone è necessario installare l'app VitaDock gratuita. Questa applicazione può essere scaricata e installata dall'App Store di Apple. Per il download del software sono necessari un Apple ID con indirizzo e-mail, la password e una connessione Internet attiva. Il download del software potrebbe comportare eventuali addebiti al vostro operatore telefonico.

• Per cercare l'app VitaDock nell'App Store utilizzare il termine di ricerca "VitaDock".
• Se l'installazione del software è riuscita, sul vostro apparecchio viene visualizzato il nuovo simbolo "VitaDock"

4.3 Impostazioni

Prima della messa in servizio iniziale

Controllare l'impostazione dell'ora e della data del vostro iPod touch, iPad o iPhone. Per la valutazione dei risultati delle misurazioni, l'ora e la data sono importanti.

Avviare CardioDock premendo sul simbolo M Il dis- play mostra brevemente l'immagine iniziale "Vita Dock" per poi passare automaticamente all'interrogazione dei dati personali.

Impostazioni personali Insertire i dati personali per completare il propr Insertire il proprio nome e cognere Alex Smith Socieregarsi Sesso uomo doxta Data di nesita 02 luglio 1979 Unità altezza cm 5 - in Altezza 174 cm Assegnare una password al proprio profilo memorizzare

Il VitaDock consente di creare complessivamente 4 profili utente.

Nel primo profilo utente potete inserire i vostri dati personali. Se si preme nel campo testuale corrispondente si apre un campo con la tastiera che consente di modificare i dati.

Come opzione è possibile attivare una password per l'utilizzo dell'app VitaDock.

Premere nel campo testuale “Password” e stabilite una password. Vi sarà richiesto di digitarla una seconda volta come verifica.

Nel caso abbiate attivato la funzione password, è necessario immettere la password quando si riavvia l'app.

Ulteriori informazioni a pagina 28-29.

Impostazioni "CardioDock"

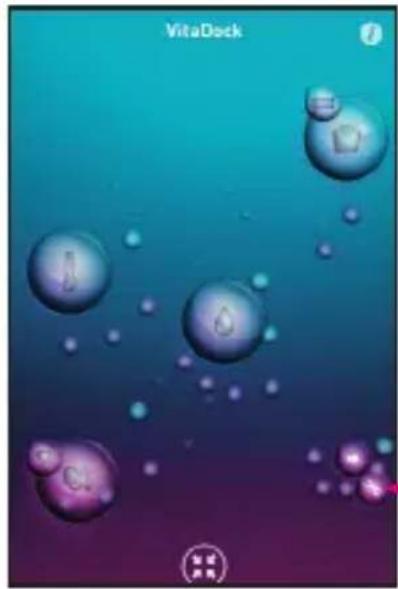

Una volta memorizzati i vostri dati avete accesso al VitaDock Universum.

Premere sul simbolo"Impostazione"

Impostazioni globali Rapuone TargetScale Impostazione CardioDock ThermoDock

Premere sul simbolo "CardioDock"

Impostazioni CardioDock Per modificare i valori limite della pressione sanguiglio prenare il testo WHO postoperative Sistole (mmHg) 90 139 Diastole (mmHg) 60 89 Polec (BPM) 60 90 memorizzare

Selezionare: le impostazioni "WHO" Standard o "Proprie". (Tabella WHO a pagina 14)

Se avete selezionato impostazioni “Proprie”, immettere qui i valori target della pressione sanguigna prestabiliti dal vostro medico:

sistole

diastole

frequenza del polso

Memorizzate i vostri dati

Impostazioni globali Rosparto TargetScala Impostazione GluconDock CardioDock TharinoDock

"Zoom"

Dopo avere apportato tutte le impostazioni di CardioDock, zoomando all'indietro e attraverso spostamenti è possibile accedere all'indicazione sul display delle singole applicazioni (CardioDock, GlucoDock, ThermoDock e TargetScale). Premendo sui simboli si arriva direttamente al programma.

CardioDock 78 bpm buono Pulse 120 84 buono Pressione sanguigna 5YS mmHg OIA mmHg Statistica 3 MAM Diamo

Indicazione sul display "CardioDock"

Impressum

Nuova misurazione (pagina 18) Risultato dell'ultima misurazione Sistole e diastole (mmHg) rappresentazione dei valori misurati conformemente allo standard WHO (pagina 14). Statistica CardioDock (pagina 26) Diario CardioDock (pagina 27) Misurazione 3MAM (pagina 25) Risultato dell'ultima misurazione Frequenza polso/min.

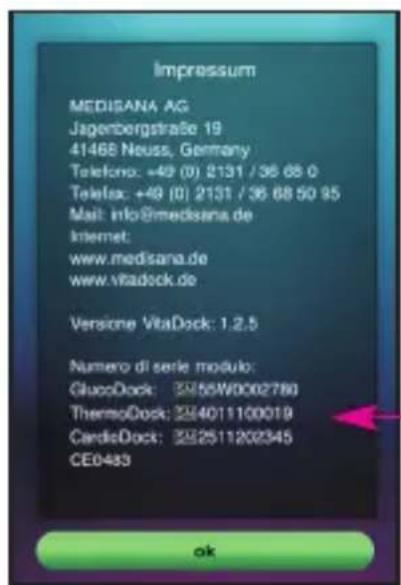

Impressum MEDISANA AG Jagenbergstraße 19 41468 Neuss, Germany Telefono: +49 (0) 2131 / 36 68 0 Telefax: +49 (0) 2131 / 36 68 50 95 Mail: [e-mail] Internet: www.medisana.de www.vitadock.de Versione VitaDock: 1.2.5 Numero di serie modulo: GlucoDock: 2255W0002780 ThermoDock: 224011100019 CardioDock: 222511202345 CE0483 ok

Indicazione sul display "Impressum"

Non appena viene collegato il modulo VitaDock, nell'impressum appare il numero di serie del modulo. I numeri di serie di tutti i moduli utilizzati con VitaDock vengono visualizzati e salvati qui.

5.1 Applicazione del manicotto per la misurazione della pressione attorno alla parte superiore del braccio

- Innanzitutto inserire l'estremità libera del tubo flessibile dell'aria del manicotto nell'apposita presa di connessione ⑥ presente sull'apparecchio.

- Spingere il manicotto e farlo scivolare sul braccio sinistro nudo.

- Posizionare il tubo flessibile dell'aria al centro del braccio prolungando la linea del dito medio (il.1 a). Il bordo inferiore del manicotto deve essere 1-2 cm al di sopra dell'incavo del braccio (il.1 b). Tendere il manicotto e chiudere la chiusura a strappo.(il.1 c).

- Solo se non è possibile posizionare il manicotto sul braccio sinistro, utilizzare quello destro. Le misurazioni devono essere effettuate sempre sullo stesso braccio.

il. 1 b 1-2 cm a c

5.2 Posizione corretta per la misurazione

• Eseguire la misurazione possibilmente da seduti.
• Rilassare il braccio e appoggiarlo ad esempio su un tavolo, senza irrigidirlo. Durante la misurazione non agitarsi, non muoversi e non parlare, altrimenti i dati pot rebbero alterarsi. Posizione corretta durante la misurazione da seduti (il.2).

- In casi particolari, la misurazione può essere effettua-ta anche da distesi. Posizione corretta durante la misurazione da distesi (il.3). Il manicotto deve tro- varsi sempre all'altezza del cuore.

5.3 Misurazione della pressione arteriosa

Per evitare disturbi dovuti a una chiamata in entrata o SMS durante la misurazione, consigliamo di commutare l'iPhone nella modalità Aereo.

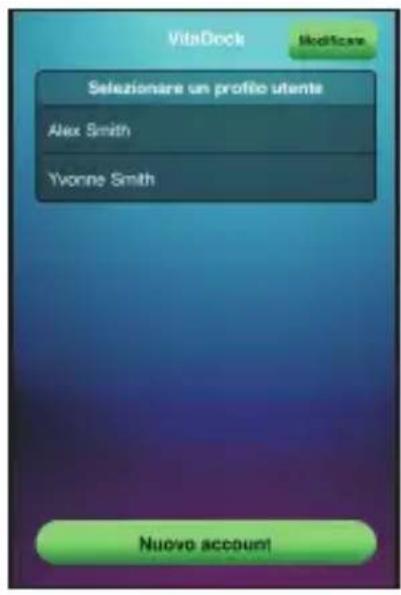

VitaDock Selezionare un profilo utente Alex Smith Yvonne Smith Nuovo account

1. È possibile attivare la modalità per la misurazione della pressione sanguigna del CardioDock in due modi:

a) Plug & Play: inserire l'apparec- chio Apple acceso nel modulo CardioDock. Selezionare il profilo utente e immettere all'occorrenza la password. L'app VitaDock avvia automaticamente la modalità per la misurazione della pressione sanguigna.

Nuova misurazione - Passo 1 Collegare CardioDock Qui è possibile inserire manualmente il valore Inserire manualmente i valori

b) Avvio manuale: avviare l'app VitaDock. Selezionare il profilo utente e immettere all'occorrenza la password. Appare VitaDock Universum. Premere sull'applicazione "CardioDock" e sul simbolo "Novità". Si apre la finestra "Nuova misurazione-Passo 1". Vi verrà chiesto di chiudere il modulo Cardio Dock (o di immettere il valore manualmente).

1. Inserire l'apparecchio Apple nel modulo CardioDock.

Avvio le misurazione Postizionare all'altazza del cuore 3cm Gaddio/Depub Avvio

1. Quando avete applicato il manicotto intorno al braccio e definito la posizione della misurazione, avviare la misurazione.

Avviare la misurazione della pressione premendo "avvio" o il tasto Start/Stop ⑧ sul modulo CardioDock.

Misirazione in corso 19/07/11 01:22 Prezione sanguigne SYS minHg Dia minHg 93 Prezione Frequenza dei pole bpm arresto

1. Il modulo pompa automaticamente il manicotto. Rimanete calmi durante la misurazione: non muovetevi e non parlate. Mentre si pompa il simbolo della frequenza del polso lampeggia. La pressione in aumento è rappresentata dai numeri ascendenti, la frequenza del polso dall'onda.

Importante:

- Premendo il campo “arresto” o il tasto Start/Stop ⑧ sul modulo è possibile interrompere l’operazione di misurazione in ogni momento.

L'aria fuoriesce dal manicotto.

- Se durante la misurazione si riceve un messaggio, l'operazione viene interrotta. Il manicotto si sgonfia.

5.4 Risultato della misurazione

L'apparecchio pompa il manicotto fino a raggiungere una pressione sufficiente per la misurazione. Infine l'apparecchio fa uscire l'aria dal manicotto e indica il risultato della misurazione.

Mesorazione conclusa 11/08/11 16:44 Pressione sanguigna 124 SYS mmHg 73 DIA mmHg Polsa 73 sem Annotazioni memorizzare

1. Display:

pressione sistolica pressione distolica frequenza del polso

Per aprire il campo di immissione per le annotazioni sulla misurazione, premere sul campo “Annotazioni”.

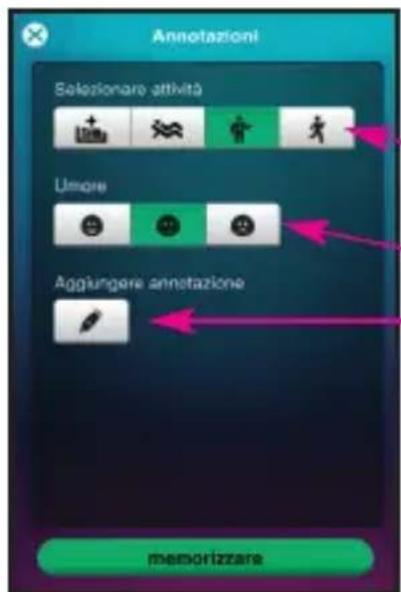

Annotazioni Selezionare attività Umore Aggiungere annotazione memorizzare

2. Annotazioni ottimali:

• attività (infermo, riposo, normale attività, sport)
• umore
• annotazioni

Le annotazioni vengono rappresentate nella statistica e nel diario.

5.5 Misurazione 3MAM

Con la misurazione 3MAM è possibile ottenere valori misurati con una maggior precisione, soprattutto se la vostra pressione sanguigna oscilla molto. In questo caso vengono eseguite 3 misurazioni in sequenza che determinano il valore medio stimato.

Misurazione 3MAM 12/08/11 16:52 2. Misurare le pressione sanguigna SYS DIA Pesso 1 128 70 54 2 124 74 54 8 remante Pesso CardioLine arresto

È possibile avviare una misurazione 3MAM nell'app VitaDock. A tale proposito cliccare sul simbolo 3MAM nel display del CadioDock.

Vengono eseguite 3 misurazioni. Fra le singole misurazioni avviene una pausa di 15 secondi.

Nel display viene indicato il tempo rimanente per la misurazione successiva.

Le misurazioni successive si avviano automaticamente, durante le misurazioni rimare seduti e calmi.

Misurazione conclusa 11/08/11 16:40 Pressione sanguigna 120 SYS mmHg 80 DIA mmHg Polepa 82 bpm Annotazioni memorizzare

Terminata l'ultima misurazione vi verrà mostrato il risultato che potrete come sempre arricchire di commenti e poi salvare.

5.6 Visualizzazione e gestione dei risultati della misurazione

È possibile richiamare in ogni momento i risultati del test. Premendo sul rispettivo simbolo si richiamano i risultati del test.

5.6.1 Statistica

Premendo il simbolo "Statistica"

si accede alla statistica CardioDock.

Il display indica le misurazioni degli ultimi 3 giorni.

Sistole = cerchio bianco

Diastole= punto verde

3MAM = cerchio rosso

Per accedere agli altri risultati del test, ruotare il vostro apparecchio di 90° e premere sul campo corrispondente. 1 giorno, 1 settimana, 1, 3, 6 mesi, 1 anno o complessivamente.

1 giorno

Vengono visualizzate le misurazioni di un giorno.

Spostando

l'indicazione sul display verso sinistra è possibile mostrare la panoramica generale:

Umore e attività.

Diario CardioDock 1 / 4 65 tpm buono 122 71 buono SYS mmHg DIA mmHg 11/08/11 16:47

5.6.2 Diario

Premendo sul simbolo "Diario"

viene caricato il diario CardioDock del profilo utente attivo.

Per sfogliare il diario, premere sulle frecce.

Impostazioni globali Raggia TargetScale Importa zone CardioDock ThermoDock ClucDeck

5.6.3 Invio di un rapporto

È possibile inviare i rapporti mensili del profilo utente attivo via e-mail, ad es. al proprio medico.

Se sul display appare CardioDock, premere sul simbolo spostare il display verso "Impostazioni globali".

Rapporto VitaDock gennaio 2012 lunedì 2 gennaio 2012 15:56 120 SYS morning 84 DIA morning 15:55 78 Polso bpm 14:45 127 SYS morning 77 DIA morning 14:45 81 Polso bpm Inviare rapporto

Premendo sul simbolo "Rapporto", vengono visualizzati i rapporti mensili.

Premendo sulle frecce si accede al mese precedente o a quello successivo. Spostando il display verso l'alto e verso il basso è possibile visionare i singoli giorni del mese.

Premere su "Inviare rapporto" per inviare i dati via e-mail.

5.7 Inserimento di altri profili utente

Impostazioni personali Inserire i dati personali per completare il propr Inserire il proprio nome e cognere Alex Smith Scotlegarsi Seseo Data di nuschi 02 luglio 1979 Unita altezza cm E-in Altozza 174 cm Assignare una password al proprio profilo memorizzare Nell'ap creare Preme impost uscire

Nell'app VitaDock è possibile creare altri 3 profili.

Premere sul simbolo delle impostazioni personali e uscire dall'attuale profilo premendo "Scollegarsi".

VitaDock Medicare Selezione are un profilo utente Alex Smith Yvonne Smith Nuevo account

Non appena siete usciti dal vostro profilo utente potete creare un altro profilo utente sullo schermo successivo.

A tal fine, premere in basso sul campo "Nuovo account".

Infine potete creare un altro profilo utente.

Compilare il campo d'inserimento contrassegnato in rosso.

5.8 Cancellazione dei profili utente

Chiudere il proprio profilo utente e premere il tasto "Modificare".

VitaDock Modifica Selezionare un profilo utente Bob Doe cancelare Jane Doe cancelare John Doe cancelare Susan Doe cancelare Nuevo account Childere utente e "Modifica A destra profilo ut cancellar cancellar premere Il profilo u viene vis È possib

A destra in prossimità del profilo utente è possibile cancellare il profilo. Per cancellare il profilo utente premere il tasto “cancellare”.

Il profilo utente cancellato viene visualizzato in grigio. È possibile riattivare il profilo utente cancellato entro 2 settimane premendolo. Dopo 2 settimane il profilo utente verrà cancellato automaticamente e definitivamente dall'app.

ATTENZIONE!

Il profilo utente, tutti i valori misurati e le voci verranno cancellati irrevocabilmente. Non c'è alcuna possibilità di ripristinarli.

6.1 Indicazioni di errore

Risultato di misurazione insolito

• Ripetere il test
• Il manicotto non è stato posizionato o fissato correttamente oppure il manicotto è troppo piccolo.
• Durante la misurazione non è stata mantenuta una postura corretta.
• Durante la misurazione si è parlato, il paziente ha mosso il braccio o il corpo o era agitato o nervoso.
• Se ottenete di nuovo un risultato di misurazione insolito, contattate il vostro medico.

Frequenza del polso irregolare (aritmia)

- Questo apparecchio è adatto a persone con una frequenza del polso estremamente irregolare.

Il manicotto non si gonfia correttamente

• Controllare che la posizione del tubo dell'aria sia corretta.
• Il tubo dell'aria è staccato o non ermetico.
• Il manicotto è non ermetico.

L'apparecchio non reagisce

• L'apparecchio Apple non è collegato correttamente con il modulo di misurazione della pressione sanguigna.
• La batteria è troppo debole.
• Staccare l'apparecchio Apple e il modulo, lanciare di nuovo il software e ricollegare l'apparecchio Apple al modulo.
• Il LED dietro al pulsante start/stop lampeggia di giallo e azzurro alternandosi. La batteria è danneggiata.

6.2 Pulizia e manutenzione

Il vostro modulo per la misurazione della pressione sanguigna CardioDock è uno strumento di precisione.

Trattatelo con cura per impedire che l'elettronica venga danneggiata e si verifichino anomalie di funzionamento Osservare le seguenti istruzioni:

• Non utilizzare detergenti aggressivi o spazzole dure.
- Pulire l'apparecchio con un panno morbido leggermente inumidito con un detergente delicato. L'acqua non deve penetrare nell'apparecchio. Utilizzare di nuovo l'apparecchio solo quando sia perfettamente asciutto.
- Non esporre l'apparecchio direttamente ai raggi del sole, proteggerlo dalla polvere e dall'umidità.
- Pompare aria nel manicotto pneumatico solo una volta che questo sia stato sistemato intorno al braccio.
- Tenere il manicotto pulito. Se è sporco, staccatelo dall'apparecchio e lavatelo con una lisciva di sapone non aggressiva. Sciacquatelo abbondantemente con acqua fredda e lasciatelo asciugare all'aria. Non mettere il manicotto nell'asciugabiancheria e non stirarlo.
- Anche se l'apparecchio non viene utilizzato per molto tempo, caricarlo completamente una volta al mese.
- Dopo ogni utilizzo, conservare il modulo nella custodia da trasporto fornita in dotazione.
• Controlli metrologici

L'apparecchio è stato calibrato dal produttore per una durata di due anni. In caso di uso commerciale, i controlli metrologici devono ripetersi come minimo ogni due anni. Il controllo è a pagamento e può essere effettuato da un ente competente o da centri di manutenzione autorizzati, conformemente alle norme in materia.

6.3 Direttive e norme

Questo sfigmomanometro soddisfa i requisiti della norme UE93/42/EEC in materia di sfigmomanometri non invasivi.

È stato certificato secondo le direttive CE ed è provvisto del marchio CE (marchio di conformità) "CE 0483".

C€0483

Il sfigmomanometro è conforme alle norme europee EN 60601-1/+A1/+A2, EN 60601-1-2, EN 1060/+A1, EN 1060-3/+A1.

Compatibilità elettromagnetica:

Il sistema soddisfa i requisiti della norma EN 60601-1-2 per la compatibilità elettromagnetica. Per informazioni dettagliate di questi dati di misurazione è possibile rivolgersi a MEDISANA.

6.4 Smaltimento

Il modulo non può essere smaltito insieme ai rifiuti domestici.

Ogni utilizzatore ha l'obbligo di gettare tutte le apparecchiature elettroniche o elettriche, contenenti o prive di sostanze nocive, presso un punto di raccolta della propria città o di un rivenditore specializzato, in modo che vengano smaltite nel rispetto dell'ambiente.

Togliere la batteria prima di smaltire lo strumento. Non gettare la batteria esaurite nei rifiuti domestici, ma nei rifiuti speciali o in una stazione di raccolta pile presso i rivenditori specializzati.

Per lo smaltimento rivolgersi alle autorità comunali o al proprio rivenditore.

Le confezioni sono riutilizzabili o possono essere riciclate. Smaltire il materiale d'imballaggio non più necessario in conformità alle disposizioni vigenti.

6.5 Dati Tecnici

Nome del prodotto CardioDock modulo di misurazione della pressione sanguigna

Compatible con : Apparecchi Apple: - iPhone 3GS, 4, 4S - iPod touch 3^rd , 4^th generation - iPad 1 e 2

Sistema operativo : Apple iOS 5.0 o superiori

Alimentazione di corrente: mediante USB (5 V==, 500mAh) u batteria integrata (3,7 V==, 500 mAh)

Metodo di misurazione : Oscillometrico, Misurazioni singole o misurazioni 3MAM

Produzione di pressione: Automatica con pompa Rilascio dell'aria : Automatica

Campo di misurazione del la pressione : 30 – 280 mmHg

Campo di misurazione del polso : 40 – 200 battiti / min

Deviazione massima di misurazione della pressione statica : ±3 mmHg

Deviazione massima di misurazione dei valori del polso : ±5%

Capacità di memoria

: conformemente alla capacità di memoria dell'apparecchio Apple collegato iPhone, iPad o iPod touch

Condizioni di funzionamento

: +10°C a +40°C, a15 % 90% umidità relativa

Condizioni di conservazione

:-20°C a+55°C, 15 % a90% umidità relativa

Dimensioni ( × H )

: ca. 120 mm x 93,5 mm

Manicotto

: 22 – 32 cm manicotto per adulti con circonferenza della parte alta del braccio media (misura M)

Peso

: ca. 213 g

Codice articolo

: 51285

Codice EAN

: 40 15588 51285 8

Manicotti di riserva

: - Normale (misura M) 22 – 32 cm 51283 4015588 51283 4

- Large (misura L) 30 - 42 cm 51284 4015588 51284 1

Alla luce dei costanti miglioramenti dei prodotti, ci riserviamo la facoltà di apportare qualsiasi modifica tecnica e strutturale.

7.1 Condizioni di garanzia e di riparazione

In caso di garanzia, contattare il vostro rivenditore di fiducia o direttamente il centro di assistenza. Se dovesse essere necessario spedire l'apparecchio, specificare il guasto e allegare una copia della ricevuta di acquisto. Valgono le seguenti condizioni di garanzia:

1. I prodotti MEDISANA hanno una garanzia di 3 anni a partire dalla data di vendita. La data di acquisto deve essere comprovata in caso di garanzia dalla ricevuta di acquisto o dalla fattura.
2. Durante il periodo di garanzia, i guasti dovuti a difetti di materiale o di lavorazione vengono eliminati gratuitamente.
3. Una prestazione di garanzia non da diritto al pro-lungamento del periodo di garanzia, né per l'appa-recchio né per i componenti sostituiti.
4. La garanzia non include:

a. tutti i danni risultanti da uso improprio, ad esempio dall'inosservanza delle istruzioni d'uso,
b. i danni riconducibili a manutenzione o ad interventi effettuati dall'acquirente o da terzi non autorizzati,
c. danni di trasporto verificati durante il trasporto dal produttore al consumatore o durante l'invio al servizio clienti,
d. gli accessori soggetti a normale usura, come batteria, manicotto ecc..

1. È altresì esclusa qualsiasi responsabilità per danni secondari diretti o indiretti causati dall'apparecchio anche se il danno all'apparecchio viene riconosciuto come caso di garanzia.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Germania

E-mail: [e-mail]
