Tipo di prodotto	Cappa aspirante
Marca	TURBOAIR
Modello	MORAN IX/F/60
Utilizzo	Versione aspirante (evacuazione esterna) o filtrante (riciclo interno)
Alimentazione elettrica	220-240 V ~ 50 Hz (fare riferimento alla targa dei dati)
Illuminazione	LED 3 W max, attacco E14
Comandi	Pannello di controllo con comando della velocità di aspirazione e dell'illuminazione
Filtro antigrasso	Metallico o carta (secondo modello); pulizia mensile o sostituzione se colorato
Filtro al carbone attivo	Per versione riciclo; sostituzione ogni 4 mesi massimo
Distanza minima di sicurezza	60 cm per piano elettrico, 65 cm per gas o misto
Pulizia esterna	Panno umido con detergente liquido neutro; niente abrasivi né alcol
Sicurezza	Staccare la spina prima della manutenzione; non flambare sotto la cappa; non usare senza filtro
Installazione	Uso domestico; rispettare le normative locali di evacuazione; utilizzare le viti fornite
Conformità	EN/IEC 60335-1, 60335-2-31 ; EN/IEC 61591 ; EN 55014 ; etc.
Riciclaggio	Conforme RAEE (2012/19/EC); non smaltire con i rifiuti domestici
Sostituzione lampada	Utilizzare solo lampadina LED da 3W-E14; verificare il raffreddamento prima del contatto
Manutenzione filtri	Filtro antigrasso metallico: lavabile in lavastoviglie (ciclo breve, bassa temperatura); filtro carta: usa e getta

Domande frequenti - MORAN IX/F/60 TURBOAIR

Qual è la distanza minima di installazione tra la cappa e il piano di cottura?

La distanza minima è di 60 cm per un piano elettrico e di 65 cm per un piano a gas o misto. Se le istruzioni del dispositivo di cottura specificano una distanza maggiore, questa prevale.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico si pulisce una volta al mese con un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura e ciclo breve. Il filtro di carta deve essere cambiato mensilmente o appena si colora. Non utilizzare alcol né abrasivi.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone attivo (solo in versione riciclo) deve essere sostituito ogni 4 mesi al massimo, o prima in caso di odori persistenti. Non può essere né pulito né rigenerato.

Posso usare la cappa senza filtro?

No. L'uso della cappa senza filtro antigrasso o senza la griglia montata correttamente è vietato. Ciò può causare rischi di incendio e danneggiare l'apparecchio.

Come sostituire la lampadina LED?

Staccare la spina, assicurarsi che la lampadina sia fredda, quindi sostituirla con una lampadina LED da 3W max, attacco E14. Per maggiori dettagli, consultare le istruzioni allegate (riferimento ILCOS D). Se l'illuminazione non funziona, verificare il montaggio corretto prima di contattare il servizio clienti.

La cappa può essere utilizzata in modalità riciclo?

Sì, la cappa può funzionare in versione filtrante (riciclo interno) se è dotata di un filtro al carbone attivo. L'aria viene filtrata e reimmessa nella stanza. La modalità di evacuazione esterna richiede un condotto di evacuazione.

Cosa fare se la cappa non funziona più?

Prima di qualsiasi intervento, verificare l'alimentazione elettrica (presa, interruttore). Se il cavo è danneggiato, farlo sostituire da un professionista. Per altri guasti, contattare il servizio di assistenza autorizzato.

È necessario pulire l'interno della cappa?

Sì, la cappa deve essere pulita regolarmente all'interno e all'esterno almeno una volta al mese. Utilizzare un panno umido con un detergente liquido neutro. Un accumulo di sporco può causare rischio di incendio.

Posso installare la cappa da solo?

L'installazione è possibile se si seguono scrupolosamente le istruzioni del manuale e le normative locali. Utilizzare le viti fornite e rispettare le distanze di sicurezza. In caso di dubbio, rivolgersi a un professionista qualificato.

Come ridurre l'impatto ambientale durante l'uso?

Accendere la cappa a velocità minima durante la cottura e lasciarla funzionare qualche minuto dopo. Utilizzare le velocità accelerate solo in caso di forte fumo. Pulire o sostituire i filtri regolarmente per mantenere l'efficienza. Utilizzare il diametro massimo del condotto indicato per ottimizzare le prestazioni e ridurre il rumore.

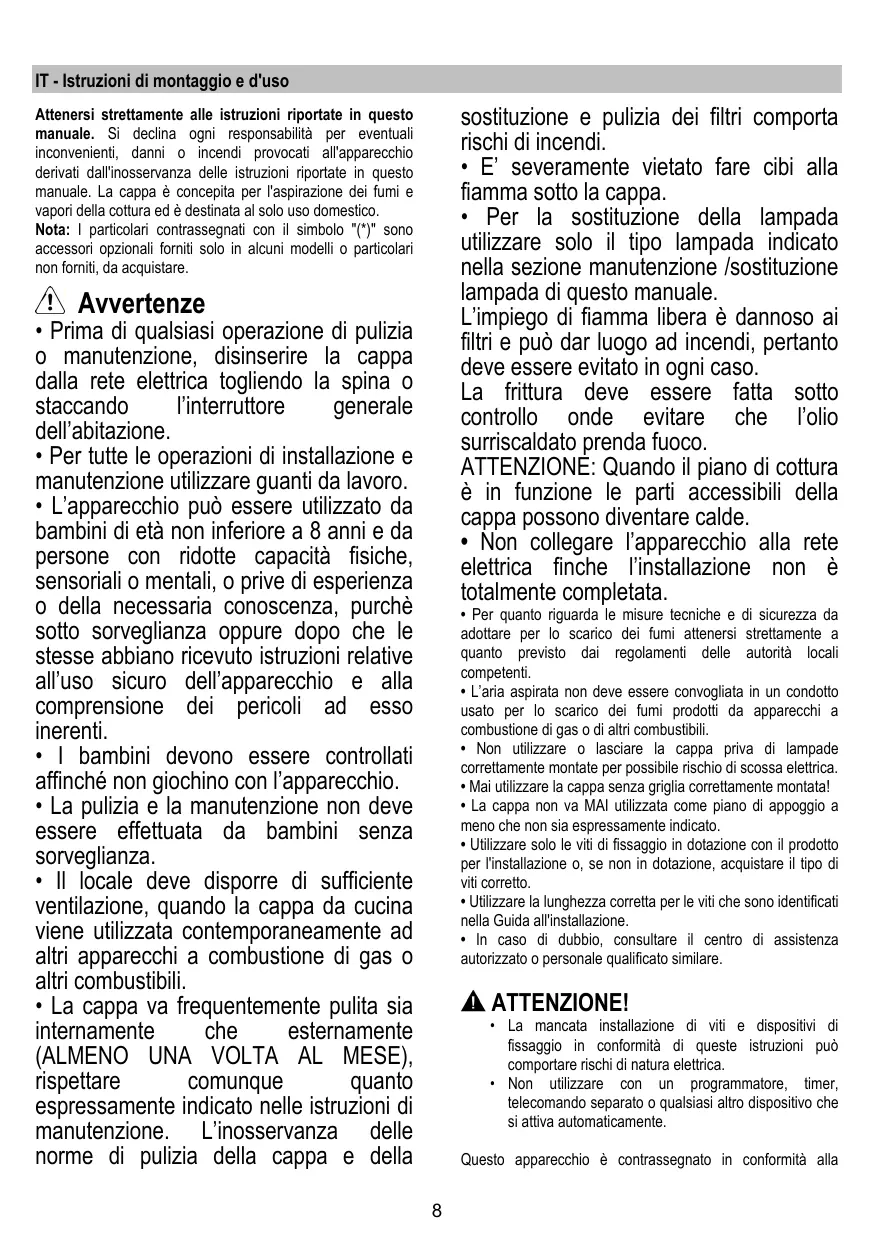

MANUALE UTENTE MORAN IX/F/60 TURBOAIR

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

! Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte disponibilità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché除去 sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sopportuzione e pulizia dei filtri comprarischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannioso ai filtri e più dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattato controlo onede vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quando previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
  Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa segna griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
  Nonutilizzare con un programmatore,timer, telecomando separato o qualsiasialto dispositivo che si attiva automaticamente.

Questo appearecchio è contrassegnato in conformità alla

Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che lostro prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparcechiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso lo quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ carbone. Per Maintainere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuatione esterna o filtrante a ricircolo interno

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete delve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ndo

l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后再o installazione, applicare un erruttoro bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione lll, conformamente alle regole di installmente.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.

Montaggio

• E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 5-13-14

Trattiene le particelle di grasso derivanti alla cottura.

Se situato all'interno di una griglia supporto, cui sono uomini dei tipi seguenti:

Il filtr di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.

Il filtrato metalloDeve essere pulito una volta al mese, con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 13

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrato grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerate.

Puo essere uno dei tipi seguenti:

Rettangolare S1, S2 o S3:

Montaggio (S1 o S2): inseire il lato posteriore T e agganciare anteriormente (U).

Montaggio (S3): Rimuovere il coperchio W girando di 90^ i pomelli O.

Inserire il materassino di carbone all'interno del vano apposto e fissarlo girando di 90^ il pomello O, richiudere il coperchio.

Procedere in senso inverso per lo smontaggio.

Circolare(V1-V2-V3-vari modelli):

Incastro a baionetta posizionarlo al centro a copertura della griglia proteggi motore avendo cura che il riferimento X1 o X2 o X3 sul filtrato al carbone corrisponda con il riferimento Y1 o Y2 sul convogliatore, girare poi in senso orario; in caso di smontaggio girare in senso antiorario, se provvisto di linguetta Z ricordarsi di sollevarla prima leggermente.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata

Utilizzato solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installatione lo ritengono necessario (ad es.: mancanza di protezioni contro il riento accidentale di correnti d'aria dall'esterno), inseerla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.
