MANUALE UTENTE ATLANTIC 3V / LOIRE 3V PANADERO

ISTRUZIONI D'USO E MANUTENZIONE p.24

Il legno: un'energia ecologica

Il legno è una fonte d'energia rinnovabile che offre una soluzione alle sfide energetiche e ambientali del XXI secolo.

Un albero cresce grazie alla luce del sole, all'acqua, ai sali minerali e alla CO2. Accumulo in modo naturale I'energia del sole e ci fornisce I'ossigeno indispensablea alla vita.

La quantità di CO2 che si produce durante la combustione del legno non è superiore a quella che libererebbe per scomposizione naturale. Pertanto ci troviamo in presenza di un tipo di energia che rispetto il ciclo naturale di milioni di anni. La combustione del legno non augmente il livello di CO2 presente nell'ambiente, quando si tratta da una fonte d'energia ecologica che non contribuire all'effetto serra.

Nelle nostre stufe, la legna brucia in modo pulito e non lascia residui. La cenere del legno è un fertilizzante d'elevata qualità, ricco di sali minerali. Quando compra una stufa a legna, da una mano all'ambiente, ottiene un riscaldamento economico, e più godere dello spettacolo delle fiamme che nessun'alto tipo di riscaldamento le più offriré.

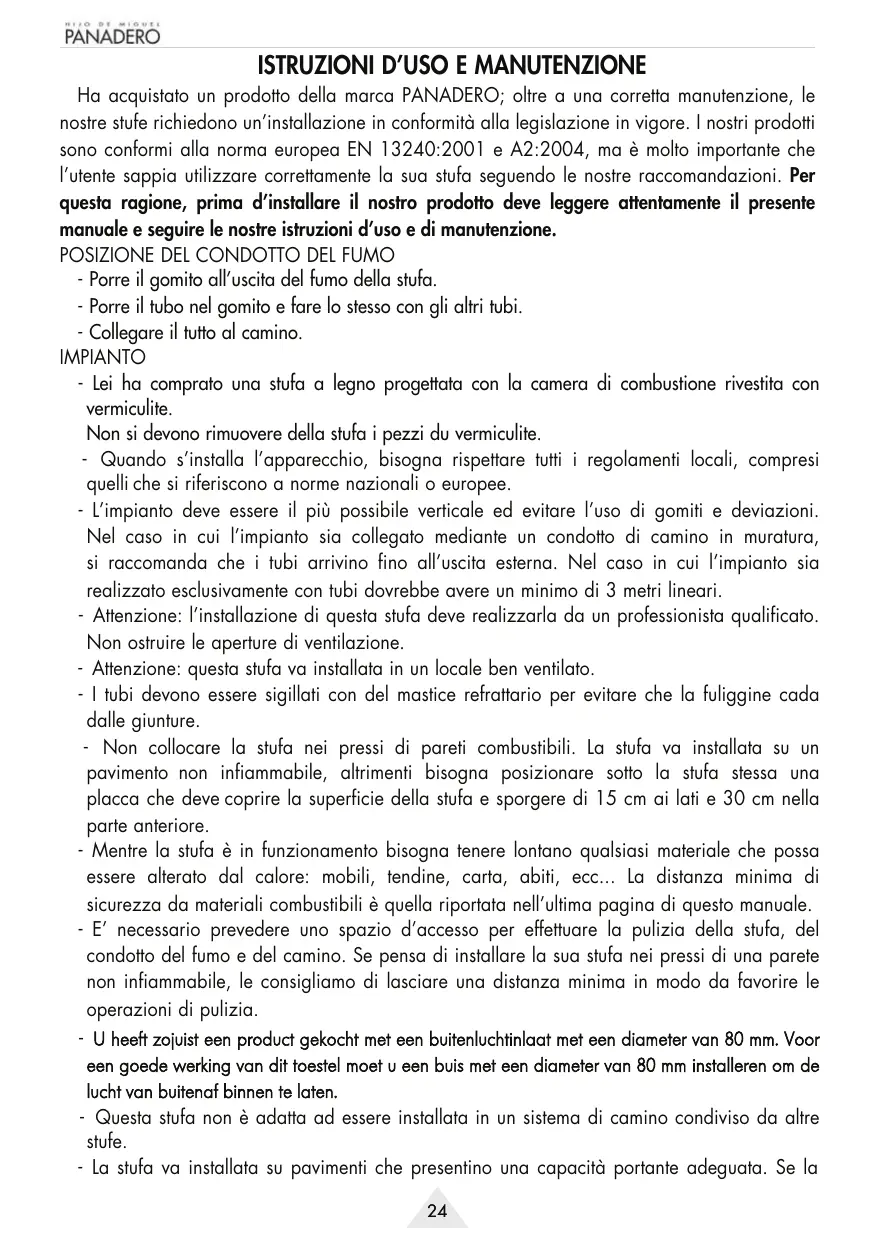

ISTRUZIONI D'USO E MANUTENZIONE

Ha acquistato un prodotto della marca PANADERO;或者其他 corretta manutenzione, le nostre stufe richiedono un'installazione in conformità alla legislazione in vigore. I nostri prodotti sono conformi alla norma europea EN 13240:2001 e A2:2004, ma è molto importante che l'utente sappia utilizzato correttamente la sua stufa seguito le nostre raccomandazioni. PerQLa, prima d'installare il nostro prodotto deve leggere attentamente il presente manuale e seguire le nostre istruzioni d'uso e di manutenzione.

POSIZIONE DEL CONDOTTO DEL FUMO

• Porre il gomito all'uscita del fumo della stufa.
• Porre il tubo nel gomito e fare lo stesso con gli altri tubi.
• Collegare il tutto al camino.

IMPIANTO

• Lei ha comprato una stufa a legno progettata con la camera di combustione rivestita con vermiculite.
  Non si devono rimuovere della stufa i pezzi du vermiculite.
• Quando s'installa l'apparecchio, bisogna rispetto tutti i regolamenti locali, compresi quelli che si riferisce a norme nazionali o europee.
• L'impiano deve essere il più possibile verticale ed evitare l'uso di gomiti e deviazioni. Nel caso in cui l'impiano sa collegato mediante un condotto di camino in muratura, si raccomanda che i tubi arrivino fino all'uscita esterna. Nel caso in cui l'impiano sa realizzato esclusivamente con tubi dovrebbe avere un minimo di 3 metri lineari.
• Attenzione: l'installazione di questa stufa deve realizzarla da un professionista qualificato. Non ostruire le aperture di ventilazione.
• Attenzione: QUESTA stufa va installata in un locale ben ventilato.
• I tubi devono essere sigillati con del mastice refrattario per evitare che la fuliggine cada delle giunture.
• Non collocare la stufa nei pressi di pareti combustibili. La stufa va installata su un pavimento non infiammabile, altrimenti bisogna posizionale tanto la stufa stessa una placca che deve copire la superficie della stufa e sporgere di 15 cm ai lati e 30 cm nella parte anteriore.
• Mentre la stufa è in funzionamento bisogna tenere lontano qualsiasi materiale che possa essere alterato dal calore: mobili, tendine, carta, abiti, ecc... La distanza minima di sicurezza da materiali combustibili è quella riportata nell'ultima pagina di questo manuale.
• E' necessario prevedere uno spazio d'accesso per effettuire la pulizia della stufa, del condotto del fumo e del camino. Se pensa di installare la sua stufa nei pressi di una parete non infiammabile, le consigliamo di lasciare una distanza minima in modo da favorire le operazioni di pulizia.
• U heeft zojuist een product gekocht met een buitenluchtinlaat met een diameter van 80~mm . Voor een goede werkung van dit toestel要去 een buis met een diameter van 80~mm installeren om de lucht van buitenaf binnen te lately.
• Questa stufa non è adatta ad essere installata in un sistema di camino condiviso da altre stufe.
• La stufa va installata su pavimenti che presentino una capacité portante adeguata. Se la

costruzione preesistente non rispetta quello requisito previo, bisogna adottare le misure adeguate (per esempio, una placca di distribuzione del carico) affinché lo rispetti.

COMBUSTIBLE

• Come combustibile bisogna usare legna secca, facendo in modo che non superi del 20% il livello d'umidità. E' necessario tener presente che della legna con un 50% o un 60% di umidità non riscalda, ha una pessima combustione, produce molto catrame, libera un'eccessiva quantità di vapore acqueo e forma eccessivi sedimenti nella stufa, sul cristallo e nel condotto del fumo. Si possono usare ancche delle bricchette di legno pressato.
• Accendere il fuoco con le apposite pastiglie o con l'aiuto di carta e legna fine. Non bisogna mai usare per accendere il fuoco alcol o prodotti simili.
• Non bruciari v rifiuti domestici, materie plastiche o prodotti grassi che inquinano l'ambiente e possono provocare rischi d'incendi per ostruzione del condotto.
• Nelle stufe dotate di tre vetri, affinché i vetri laterali rimangano puliti, occorre utilizzare una legna molto secca, con una percentuale di umidità inferiore al 12% .

FUNZIONAMENTO

• Le prime volte che si accende è normale che venga prodotto del fumo. Ciò è dovuto al fatto che si bruciano certi componenti della vernice anticalore nelle pigmente aderisce alla stufa stessa. Per tale ragione è raccommandabile ventilare abbondamente la stanza finché questo fenomeno sparisce.
  -La stufa non è stata progettata per funzionare con lo sportello aperto.
  -Il dispositorio è pensato per lavorare in maniera intermittente con intervalli di ricarica di combustibile.
• Per quanto riguarda il processo d'accensione della stufa si raccomanda di usare carta, pastiglie combustibili e piccoli legnetti. Una volta che il fuco inizia a prendere,aggiungere nel primo carico due bastoni da 2 a 2.5Kg di peso. In quello processo d'accensione il tiraggio d'aria della stufa deve essere completamente aperto. Se fosse necessario è possibile anche aiutarsi all'inizio mediate l'aperatura del cassetto della cenere.
• Una volta che il fuoco è divertato intenso, chiudere completamente il cassetto dellacene (se è stato aperto in precedenza) e regolare l'intensità del fuoco chiudendo in maggiore o minore misura il tiraggio dell'aria.
• Per ottener la potenza nominale di questa stufa bisogna collocare una quantità di legna di circa 2.5Kg di peso (due tronchi di 1 Kg. o poco più) a intervalli di 1 ora. I tronchi vanno collocati in senso orizzontale leggermente separati tra loro, in modo da garantire una corretta combustione. Non si deve ricaricare il dispositorio finché non è stata consumata la legna precedente e sua rimasta solo la riserva di braci.
• Per ottener una combustione lenta bisogna regolare l'intensità del fuoco con il tiraggio dell'aria. Quest'ultimo deve essere sempre libero da intoppi per permettere l'entrata dell'aria per la combustione.
• E' normale che hanno le primi volte che si accende la stufa le parti di ottone assumano un colore ramato.
• E' normale che, con l'uso, si scretoli la guarnizione di fibra di vetro del cristallo. Benché la stufa possa funzionare nella sua guarnizione, si raccomanda di sostiturla agli stagione.
• Il cassetto inferiore serve a togliere lacene. Svuotarlo con frequenza, alla attendere che si riempia troppo onde evitare che si rovini la griglia; prestare attenzione allacene che

può essere ancorta calda fino a 24 ore dello è stato spento il fuoco.

• Non aprire lo sportello del dispositorio in maniera brusca in modo da evitare la fuoriuscita di fumo. Non aprire mai lo sportello della stufa perché aver prima aperto il tiraggio. Aprire lo sportello solo allo scopo di ricaricare il combustibile adeguato.
• Il cristallo, i pesz di ottone e il dispositiivo in genere possono raggiungere temperature molto elevate, fare quando attenzione a non bruciari. Per maneggiare queste parti, usare il quanto allegato alla stufa.
• Tenere i bambini lontani alla stufa quando si usa per evitare che si brucino.
• Se sorgono problemi (stagione intermedia, camino freddo, ecc.) si può accendere un fuoco di richiamo" con della carta appallottolata, che favorisce l'attivazione della stufa.
• Nel caso in cui si verificchi del surriscaldamento, chiudere il tiraggio dell'aria per ridurre l'intensità del fuoco.
• Nel caso in cui ci sera un cattivo funzionamento, chiudere il tiraggio dell'aria e rivolgersi al fabbricante.

MANUTENZIONE

• Conviene pulire periodicamente il cristallo per evitare che i resti di fuliggine lo anneriscano. Esistono in commercio degli strumenti di pulizia apposti. Non usare mai dell'acqua. Non cercare mai di pulire la stufa nelle stà funzionando.
• E'anche importante pulire periodicamente i condotti dei fumi, inoltre, bisogna verificare che non ci siano parti intasate prima di accendere di nuovo la stufa dopo un periodo prolongato d'inattività. All'inizio di agli stagione è importante che un techniciano professionista esegua una manutenzione dell'impianto.
• In caso d'incendio nel camino, se possible, chiudere il tiraggio dell'aria e rivolgersi immediatamente alle autorità competenti.
• Qualsiasi pezzo di ricambio che sare necessario sostituire delve essere raccommando da loro.
• La treccia di fibra di vetro usata per le giunte si più deteriorare con il tempo. Se fosse il caso, si delve cancellare per un nastro nuovo.

GARANZIA

Questa stufa è un prodotto di elevata qualità, fabbricata con grande perizia. Nel caso in cui, ci nonostante, si dovesse verificare quale difetto, deve rivolgersi prima al proprio distributore. Se quest'ultimo non è in grado di risolverve il problema, dovrè mettersi in contatto con nei e, se necessario ci mandere la stufa. La nostra ditta sostituisce miglioramente qualsiasi pezzo difettoso per cinque anni alla data d'acquisto. Le spese di trasporto, tutvavia, verranno sostenute dal cliente.

Quando si origina all'interno della camera di combustione qualsiasi deformazione, esta è dovuta al surriscaldamento dell'apparecchio, pertanto la garanzia NON copre.

Dato che questo dispositivo è stato testato da un lavoratorio certificato non sono molto garanzia le seguenti pezzi:

Vetro
- Griglia
- Vermiculite
- Maniglie e cerniere

All'interno dell'imballaggio, si trovava una scheda di controllo qualità, la preghiamo di farla pervenire al distributore in caso di reclamo.

MISURE E CARATTERISTICHE

• Altezza 797 mm
  -Larghezza 639mm
• Profondità 400 mm
  -Peso 97 Kg
• Portello inserimento legna 465 × 260 ~mm
  Diametro scarico fumi 150-153 mm
  Corpo in acciaio da 4mm
• Griglia di ghisa
• Vernice anticalore resistente a 800^
• Cristallo in vetroceramica 750^

• Lunghezza massima tronchi: 50~cm

• Potenza termica nominale 5,9 kW
  -Rendimento 77,0%

• Emissione di CO al 13% di O2 0.10 %
  -Tiraggio nel camino per potenza nominale 12 Pa
• Portata massica del fumo. 6.2 g/s
• Temperatura del fumo. 261 °C
• Distanza minima da materiali inflammabili

Laterale 70~cm

Posteriore 50 cm

Anteriore 50 cm

• Volume di riscaldamento (circa.) 180m^3

EN 13240: 2001 & A2: 2004
