MANUALE UTENTE 85C URBANGLIDE

Um Gide RIDE 85 C Traduzione dell'avviso originale URBANGLIDE è un marchio importato dalla società PACT GROUP, situato in 33 rue du Ballon - 93160 Noisy Le Grand - Francia Urbanglide.fr Urbanglide Urbanglide Channel

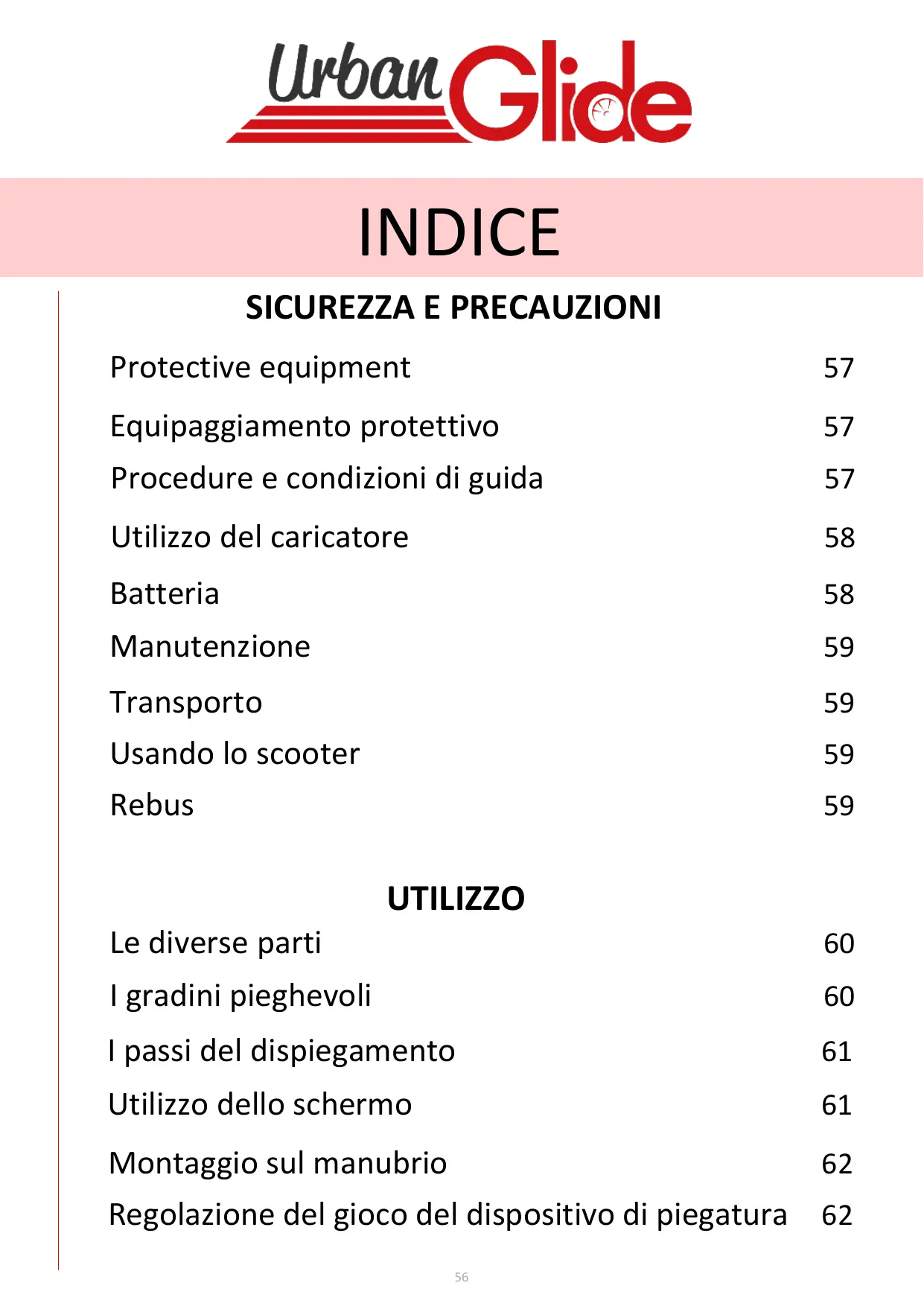

Protective equipment Equipaggiamento protettivo Procedure e condizioni di guida Utilizzo del caricatore Batteria Manutenzione Transporto Usando lo scooter Rebus UTILIZZO Le diverse parti | gradini pieghevoli | passi del dispiegamento Utilizzo dello schermo Montaggio sul manubrio Regolazione del gioco del dispositivo di piegatura

Sicurezza e Precauzioni Leggere attentamente il manuale prima di utilizzare il prodotto e leggere i rischi e i consigli di sicurezza contenuti nel manuale. L'uso di un prodotto elettrico pu essere pericoloso se l'utente non presta attenzione. L'uso improprio e il mancato rispetto delle istruzioni di sicurezza non si ripercuotono sull'azienda in caso di incidente. Autodeterminazione e buon senso sono necessari agli utenti per rilevare i possibili pericoli. Si prega di verificare le normative e le leggi vigenti nel proprio paese per sapere dove e come utilizzare legalmente il prodotto. Occorre rispettare le regole e le leggi relative a veicoli e pedoni. *< _Equipaggiamento protettivo Indossare sempre il seguente equipaggiamento protettivo: Casco approvato e certificato in base alla tua posizione Gomitiere e ginocchiere rinforzate Maglie a maniche lunghe e pantaloni lunghi Guanti Scarpe con suola di gomma, mai guidare a piedi nudi o con i sandali. Verificare che i lacci siano allacciati e tenerli il più lontano possibile dalle ruote e dal sistema interno. .< Avvertenze per il guidatore Questo dispositivo pud essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza o conoscenza, se adeguatamente controllati ose le istruzioni per l'uso di in modo sicuro, sono stati dati a loro e i rischi sono stati fermati. | bambini sotto gli 8 anni non devono giocare con il prodotto. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini incustoditi. Non toccare il motore o i freni del prodotto immediatamente dopo l'uso, queste parti potrebbero essere estremamente calde. || peso massimo di utilizzo à di 80kg. ° Procedure e condizioni di quida Si prega di verificare le leggi e le norme vigenti nel proprio paese prima di utilizzare il prodotto. Guardarsi intorno quando si utilizza il prodotto e prestare attenzione a tutti i possibili rischi. Ë importante rispettare i diritti e le proprietà di tutti. Per motivi di sicurezza, non premere l'acceleratore se non si è sul prodotto. Questo prodotto non è progettato per realizzare salti, acrobazie e slittamenti Non guidare mai su strade, vicino a veicoli, scale, colline, piscine o altri corsi d'acqua. Si prega di tenere il manubrio con entrambe le mani. Non salire mai sul prodotto in più di una persona. Assicurarsi di tenere le dita e le altre parti del corpo lontano dalle parti calde durante l'uso (freno, motore, catena). Non utilizzare mai il prodotto con un lettore Mp3 o con lo smartphone in mano. Non utilizzare mai il prodotto per trainare nulla, in quanto ciù potrebbe danneggiare i componenti e bruciare la batteria. Non mettere mai il prodotto a contatto con acqua, i componenti elettrici possono restarne danneggjiati e creare una situazione pericolosa. Utilizzare solo su superfici piatte e solide. Evitare superfici con ghiaia, buche, ghiaccio, che possono portare alla perdita di controllo del prodotto. Non guidare di notte o in aree in cui la visibilità è ridotta. Non guidare all'interno, dove ci sono tappeti in quanto potrebbero interferire. Dopo ogni utilizzo, verificare che ogni pezzo sia nella posizione corretta e che non sia danneggjiato. Prima di ogni utilizzo, verificare i seguenti punti. l freni sono in buone condizioni Tutti i componenti sono in buone condizioni e al proprio posto

-__Le parti risultate difettose durante l'ultimo utilizzo sono state riparate o sostituite secondo le condizioni stabi85 Cdal produttore. Le persone che si trovano in fase post-operatoria o sotto trattamento medico come: persone con problemi cardiaci, donne incinte, persone irresponsabili, persone con problemi alla schiena o al collo, non dovrebbero usare il prodotto. Quando non si utilizza lo scooter, utilizzare il cavalletto per mantenerlo in posizione verticale. Per fare ci, raddrizzare la barra di metallo situata sotto il vassoio dello scooter. Ë possibile regolare l'altezza del manubrio utilizzando i pulsanti sulla manica. P remi il pulsante e solleva il manubrio per sollevare il manubrio. ° _Utilizzo del caricatore Un tappo di plastica si trova sulla porta di caricamento dello scooter, rimuoverlo per caricare il prodotto e non dimenticare di rimetterlo prima di utilizzare lo scooter per non danneggjiare la porta di caricamento. Prima di utilizzare il prodotto, à necessario caricarlo. Potrebbe essere necessaria una lunga ricarica prima del primo utilizzo. Si prega di fare riferimento all'indicatore della batteria, à possibile caricare la batteria in qualsiasi momento per garantire la potenza costante. Non à necessario attendere che la batteria sia completamente scarica per caricarla. Non utilizzare caricabatterie di altre marche, in quanto possono danneggjiare la batteria del prodotto. Per garantire un normale ciclo di vita, à importante caricare la batteria almeno una volta ogni 3 mesi, anche se non si sta utilizzando il prodotto. Evitare urti e contatto con l'acqua, in quanto tali fattori non sono coperti dalla garanzia e potrebbero danneggiare la batteria. Ë indispensabile utilizzare il caricabatterie fornito appositamente progettato per questo scooter. Il caricabatterie fornito à "intelligente", si fermerà al 100% della carica e non danneggerà la batteria. Il caricatore deve essere in perfette condizioni durante ogni utilizzo, verificare i cavi, le condizioni delle estremità di connessione e i connettori. Se il prodotto non si carica, il caricabatterie potrebbe essere difettoso, deve essere sostituito. Il caricabatterie deve essere utilizzato solo da un adulto, à importante scollegarlo da entrambi i lati quando non è in carica. ° Batteria Non conservare la batteria a temperature estreme. Conservare a temperatura inferiore a 30°C e superiore a 0°C. Se non si utilizza il prodotto per 60-90 giorni, la batteria potrebbe deteriorarsi. Questa perdita di autonomia è dovuta alla mancanza di utilizzo e pertanto non è coperta dalla garanzia. Alla fine del ciclo, la batteria deve essere smaltita separatamente dai rifiuti generici indifferenziati. Smaltire le batterie nei contenitori forniti a questo scopo. Il recupero e il riciclaggio delle batterie contribuiscono a proteggere l'ambiente e alla conservazione delle risorse materiali. + Manutenzione Conservare il prodotto in un luogo asciutto e privo di polvere ed evitare di lasciarlo per troppo tempo in una zona umida o sotto il sole. Per pulire l'apparecchio, utilizzare un panno umido e un detergente delicato. Non usare alcol, benzina, cherosene o altri solventi chimici corrosivi per pulire l'apparecchio, in quanto ne danneggerebbero l'aspetto e la struttura. Verificare costantemente le condizioni dei componenti del prodotto ; se una parte à danneggiata, sostituirla prima di utilizzare il prodotto. Se una parte non funziona, possono verificarsi cadute e lesioni. Non smontare lo scooter in caso di guasto, altrimenti la garanzia si annullerà. Prima di qualsiasi intervento, si consiglia di spegnere lo scooter. Per tutti i pezzi di ricambio, si prega di contattare il proprio rivenditore.

° Trasporto Se si desidera trasportare il prodotto cosi come la sua batteria per via aerea o con altri mezzi di trasporto, contattare preventivamente le autorità locali e il vettore per conoscere i possibili divieti e limiti di trasporto. Le batterie al litio sono considerate pericolose in molti paesi. Assicurarsi che l'accesso e il trasporto siano consentiti prima di mettersi in viaggio. La legge internazionale vieta il trasporto di batterie al litio per via aerea. ° _ Usando lo scooter Per accendere il prodotto, premere il pulsante di accensione, quindi premere l'acceleratore per avanzare. Per andare avanti, posizionare entrambi i piedi sul tabellone e utilizzare il grilletto destro sul manubrio per far avanzare lo scooter. Per frenare, puoi utilizzare il grilletto sinistro sul manubrio o premere il parafango posteriore con il piede per ridurre la velocità dello scooter. Prima di ogni utilizzo, verificare che le ruote non siano ostruite, che i freni funzionino e che non venga visualizzato alcun messaggio di avviso. L'uso dello scooter per lunghi periodi pud causare vibrazioni spiacevoli, fare pose regolari. Quando l'unità è ferma, utilizzare il supporto per stabilizzare il prodotto. Spiegalo con il piede. Per avvisare gli altri utenti della tua presenza, usa il clacson situato sul manubrio. Utilizzare il LED nella parte anteriore del prodotto per illuminare la strada in luoghi bui. ° Rebus QUESTA TROTTINETTE CONTIENE BATTERIE AL LITIO CHE DEVONO ESSERE RICICLATE IN SICUREZZA. Riciclaggio: la batteria deve essere rimossa prima di essere eliminata. Prima di qualsiasi lavoro, ricordati di spegnerlo e scollegarlo dalla presa di corrente.

UTILIZZO Le diverse parti Display multifunzione ON/OFF Freno elettrico Acceleratore L— Porta di ricarica LED Altopiano Freno posteriore : ” meccanico Sistema di piegatura Sospensione anteriore L. Ruota anteriore Ruota posteriore

Motore Per andare avanti, posizionare entrambi i piedi sulla piattaforma e utilizzare il grilletto destro sul manubrio per spostare il vostro scooter in avanti. Per frenare, à possibile utilizzare il grilletto sinistro sul manubrio, o utilizzare il piede sul parafango posteriore per ridurre la velocità del vostro scooter. | gradini pieghevoli

Modello aperto Modello piegato

Spegnere lo scooter e mettere via la stampella. Premere il pulsante di ripiegamento con il piede o con la mano e piegare lo scooter. Continuare a piegare finché non si sente il suono del "click".1. Posizione dell'asse di piegatura dopo l'operazione di piegatura Premere il pulsante di piegatura ATTENZIONE: Non pizzicare le dita quando si piega lo scooter! | passi del dispiegamento Posizione dell'asse di curvatura Premere il pulsante di dopo lo svolgimento piegatura

1. Premere il pulsante di piegatura.

2.Tenere il piano dello scooter e sollevare il manubrio fino a quando non si sente il suono del "click". Se non avete sentito il suono, ripetete il processo e tenete premuto il pulsante pieghevole con il piede per facilitare lo srotolamento dello scooter. Utilizzo dello schermo

1. L'indicatore della batteria mostra in tempo

Velocità reale il livello della batteria rimanente.

2. Per accendere lo scooter premere il pulsante

On/Off, per spegnerlo premerlo per 3 secondi. Modalità velocità

3. Una volta acceso, premere una volta il

pulsante On/Off per accendere la luce anteriore. Premere ancora una volta per spegnerlo. Indicatore della batteria 4. Una volta acceso, premere due volte il pulsante On/Off per cambiare la modalità di velocità. Quando "S" non viene visualizzato, si à in prima marcia, quando "S" viene visualizzato in bianco, si à in seconda marcia, e quando "S" viene visualizzato in rosso, si à in terza marcia. Pulsante On/Off

Montaggio sul manubrio Assemblea Q Ce Per montare il manubrio del vostro scooter, seguite questi passi:

1. Inserire le due maniglie nel manico del vostro scooter.

2. Awvitare le due maniglie

GER eg 9 Per smontare il manubrio del vostro scooter, seguite questi passi:

1. Svitare le due maniglie del manico del vostro scooter.

2. Rimuovere entrambe le maniglie.

Regolazione del gioco del dispositivo di piegatura

1. Quando lo spazio nel dispositivo di

Perno di bloccaggio piegatura è troppo grande, la vite superiore pud essere girata verso destra con una chiave à brugola e le viti destra e sinistra devono essere regolate. Gioco di regolazione

2. Prima della regolazione, assicurarsi

che lo scooter sia nello stato di blocco \ \ } della regolazione e dopo la Li + / / regolazione, che l'interruttore Q F'S pieghevole sia elastico e possa essere usato normalmente. || perno di bloccaggio pud normalmente cadere.

Problema Possibile causa Soluzione . L Caricare la batteria, controllare se la La batteria non è carica. . luce rossa è accesa. Collegamenti o cavi Controllare che la batteria sia installata scollegati. saldamente sul prodotto. La batteria deve essere Caricare la batteria, controllare se la ricaricata. luce rossa è accesa. Assicurarsi che il cavo di alimentazione : x sia ben collegato. La batteria non è completamente carica. : us Potrebbe essere necessario sostituire la batteria. Il sovraccarico potrebbe causare guasti Le : al prodotto. Spegnere il prodotto, Sovraccarico, interruzione Led attendere 15 secondi, quindi riaccenderlo. Il sovraccarico pud bruciare i fusibili, potrebbe essere necessario sostituirli. Eusibile bruciato Per questo, contattare il servizio di assistenza clienti. Prima di questo, controllare le condizioni di tutti i cavi e connettori. Controllare le condizioni dei freni e cercare di allentarli. Se questo non funziona, si prega di contattare il servizio post-vendita . Verificare che l'utente pesi meno del peso precedentemente raccomandato. ! freni non sono correttamente regolati. E stato sovraccaricato. Verificare che non vi siano oggetti che ostacolano il corretto funzionamento del prodotto. Assicurati di essere su un terreno piano, asciutto e costante. Cattive condizioni di guida. Le gomme/ruote sono danneggiate. Controllare le condizioni delle ruote del prodotto.

Per qualsiasi informazione, contatta il nostro servizio post-vendlita al seguente indirizzo: Support@urbanglide.com Troverai anche molti video tutorial relativi alla manutenzione e alla manutenzione del tuo prodotto sul nostro canale YouTube: UrbanGlide Channel Infine, non esitare a seguirci sui nostri social network Instagram e Facebook per seguire le nostre novità. Urbanglide.fr Urbanglide Urbanglide Channel

DICHIARAZIONE DI CONFORMITÀ

Ciiscriviamo à PACT GROUP con la presente dichiarando che il prodotto Modello: URABNGLIDE RIDE 85 C Tipo: Scooter elettrico Funcién: Scooter elettrico per il trasporto individuale Descripciôn del producto: Scooter elettrico pieghevole con velocità regolabile per il trasporto individuale. Soddisfa tutti gli standard e le direttive tecniche di seguito: _UrtauGide DIREETIVE [_2014/30/EU |_2014/35/EU |_2006/42/EU L_2011/65/0E | NORME EN 60335- EN 60335- EN 50581:2012 EN 61000-6-1 :2007 1:2012+A11:14+A13:17 1:2012+A11:14+A13:17 EN 61000-6-3:2007+A1 :2011 Annex K of EN 60745- 1:2009+A11:2010 EN ISO 12100: 2010 di seguito: Intertek Testing Services Hangzhou 16 No.1 Ave. Xiasha Economic Development District, Hangzhou 310018, China Dati di contatto del produttore o dell importador: PACT Group 33 rue du ballon 93160 Noisy le Grand — France Dati di contatto della persona autorizzata a modificare il documento tecnico: Fung Nim 33 rue du ballon 93160 Noisy le Grand - France Questa dichiarazione sarà rilasciata sotto la responsabilità del importador. 1115/09/20. Rappresentante della società: PACT GROUP Maurice Bodokh PACT Group S.A. - Z.I."Les Richardets” - 35, rue du Ballon - 93160 NOISY-LE-GRAND - FRANCE - Tél: 01.55.85.81.81 - Fax : 01.55.85.81.82 - Internet : www.pactgroup.fr S.A. au capital de 1.000.000 Euros - RCS Bobigny B 337 891 875 - Siret 337 891 875 00040 - APE 46517 - TVA FR 255337891873
