MANUALE UTENTE 100 XS Max URBANGLIDE

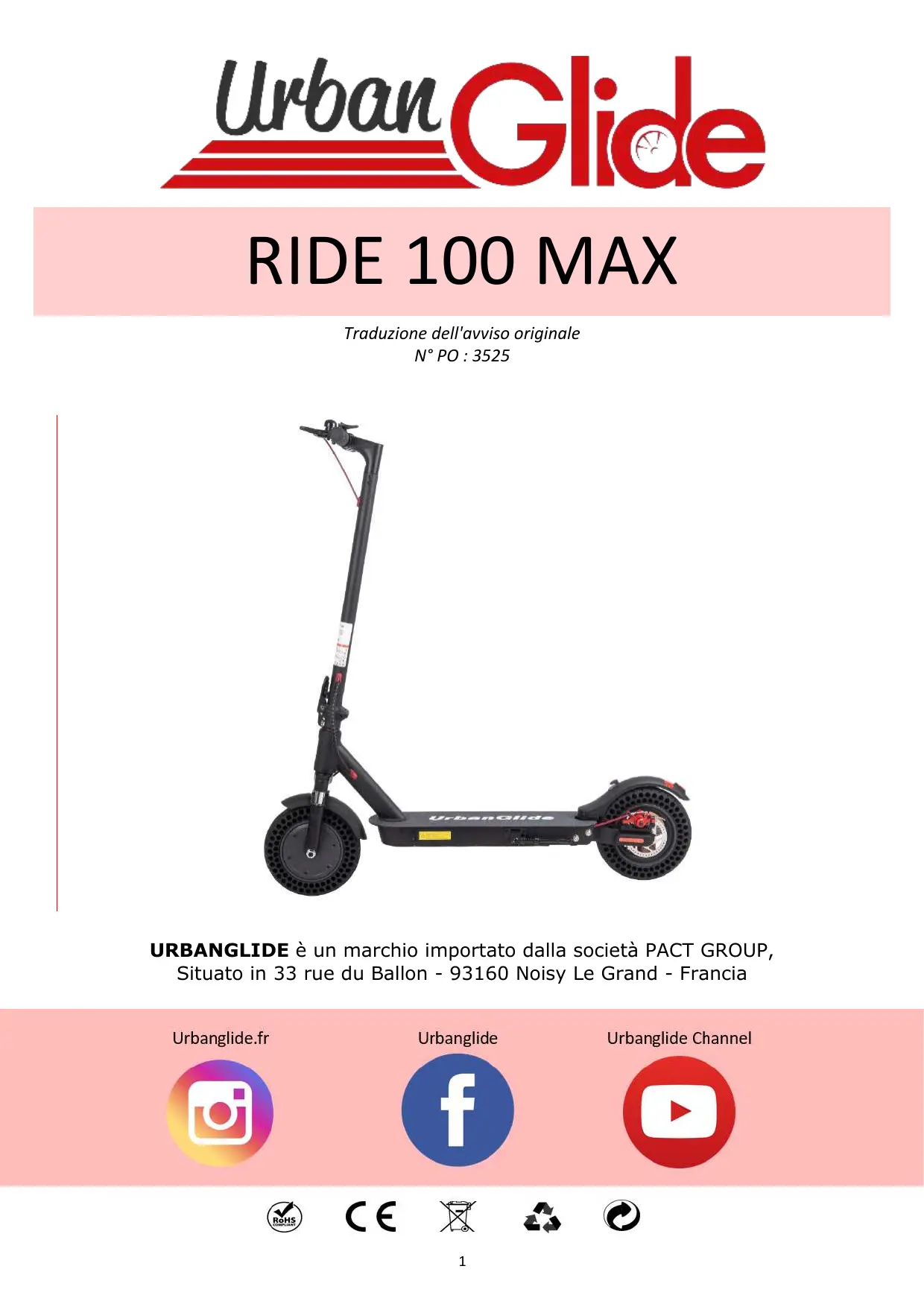

RIDE 100 MAX Traduzione dell'avviso originale N°PO:3525

URBANGLIDE è un marchio importato dalla società PACT GROUP, Situato in 33 rue du Ballon - 93160 Noisy Le Grand - Francia

Urbanglide.fr Urbanglide Urbanglide Channel

Sicurezza e Precauzioni

Leggere attentamente il manuale prima di utilizzare il prodotto e leggere i rischi e i consigli di sicurezza contenuti nel manuale. L'uso di un prodotto elettrico pud essere pericoloso se l'utente non presta attenzione. L'uso improprio e il mancato rispetto delle istruzioni di sicurezza non si ripercuotono sull'azienda in caso di incidente. Autodeterminazione e buon senso sono necessari agli utenti per rilevare i possibili pericoli.

Si prega di verificare le normative e le leggi vigenti nel proprio paese per sapere dove e come utilizzare legalmente il prodotto. Occorre rispettare le regole e le leggi relative a veicoli e pedoni.

+ _ Equipaggiamento protettivo Indossare sempre il seguente equipaggiamento protettivo:

-__ Casco approvato e certificato in base alla tua posizione

-__ Gomitiere e ginocchiere rinforzate

- _ Maglie a maniche lunghe e pantaloni lunghi

-__ Scarpe con suola di gomma, mai guidare a piedi nudi o con i sandali. Verificare che i lacci siano allacciati e tenerli il più lontano possibile dalle ruote e dal sistema interno

+ Avvertenze peril quidatore

L'utente non deve pesare più di 120 kg, le dimensioni e il peso non certificano completamente che l'utente avrà il pieno controllo del veicolo. Ë propria responsabilità assicurarsi che tutti gli utenti siano consapevoli dei rischi. L'età consigliata per l'utilizzo di questo prodotto à 12 anni. Ë prorpria responsabilità permetterne l'uso a un bambino minore tenendo conto delle sue capacità, maturità e abilità e osservanza delle regole. Non toccare il motore o i freni del prodotto immediatamente dopo l'uso, queste parti potrebbero essere estremamente calde.

+ __ Procedure e condizioni di quida

Si prega di verificare le leggi e le norme vigenti nel proprio paese prima di utilizzare il prodotto. In Francia, la velocità lineare su terreno piano e una persona che non supera il carico massimo consentito à di 25km/h. Guardarsi intorno quando si utilizza il prodotto e prestare attenzione a tutti i possibili rischi. Ë importante rispettare i diritti e le proprietà di tutti. Per motivi di sicurezza, non premere l'acceleratore se non si è sul prodotto. Questo prodotto non è progettato per realizzare salti, acrobazie e slittamenti

Non guidare mai su strade, vicino a veicoli, scale, colline, piscine o altri corsi d'acqua. Si prega di tenere il manubrio con entrambe le mani. Non salire mai sul prodotto in più di una persona. Assicurarsi di tenere le dita e le altre parti del corpo lontano dalle parti calde durante l'uso (freno, motore, catena). Non utilizzare mai il prodotto con un lettore Mp3 o con lo smartphone in mano

Non utilizzare mai il prodotto per trainare nulla, in quanto ci potrebbe danneggiare i componenti e bruciare la batteria. Non mettere mai il prodotto a contatto con acqua, i componenti elettrici possono restarne danneggiati e creare una situazione pericolosa

Utilizzare solo su superfici piatte e solide. Evitare superfici con ghiaia, buche, ghiaccio, che possono portare alla perdita di controllo del prodotto. Non guidare di notte o in aree in cui la visibilità à ridotta. Non guidare all'interno, dove ci sono tappeti in quanto potrebbero interferire. Il livello di pressione sonora di emissione ponderata A nella cabina di guida non deve superare i 70dB(A). Il valore totale delle vibrazioni a cui è esposto il sistema mano- braccio non supera i 2,5m/s?, il valore quadratico medio quadratico massimo, ponderato in base alla frequenza, dell'accelerazione a cui à esposto l'intero corpo non supera 0,5mP. (Precisione di misura incerta)

Dopo ogni utilizzo, verificare che ogni pezzo sia nella posizione corretta e che non sia danneggiato. Prima di ogni utilizzo, verificare i seguenti punti:

-_ l'freni sono in buone condizioni

-__ Tuttii componenti sono in buone condizioni e al proprio posto

- Le parti risultate difettose durante l'ultimo utilizzo sono state riparate o sostituite secondo le condizioni stabilite dal produttore.

- Le persone che si trovano in fase post-operatoria o sotto trattamento medico come: persone con problemi cardiaci, donne incinte, persone irresponsabili, persone con problemi alla schiena o al collo, non dovrebbero usare il prodotto.

Le persone che hanno un monitoraggio o un trattamento medico come: persone con malattie cardiache, donne incinte, persone non responsabili, persone con problemi alla schiena o al collo, non dovrebbero usare il prodotto

+ Utilizzo del caricatore

Prima di utilizzare il prodotto, è necessario caricarlo. Potrebbe essere necessaria una lunga ricarica prima del primo utilizzo. Si prega di fare riferimento all'indicatore della batteria, à possibile caricare la batteria in qualsiasi momento per garantire la potenza costante. Non è necessario attendere che la batteria sia completamente scarica per caricarla.

Non utilizzare caricabatterie di altre marche, in quanto possono danneggjiare la batteria del prodotto. Per garantire un normale ciclo di vita, à importante caricare la batteria almeno una volta ogni 3 mesi, anche se non si sta utilizzando il prodotto.

Evitare urti e contatto con l'acqua, in quanto tali fattori non sono coperti dalla garanzia e potrebbero danneggiare la batteria.

Il caricabatterie fornito à "intelligente", si fermerà al 100% della carica e non danneggerà la batteria.

Il caricatore deve essere in perfette condizioni durante ogni utilizzo, verificare i cavi, le condizioni delle estremità di connessione e i connettori. Se il prodotto non si carica, il caricabatterie potrebbe essere difettoso, deve essere sostituito

Il caricabatterie deve essere utilizzato solo da un adulto, à importante scollegarlo da entrambi i lati quando non è in carica.

Non conservare la batteria a temperature estreme. Conservare a temperatura inferiore a 30°C e superiore a 0°C. Se non si utilizza il prodotto per 60-90 giorni, la batteria potrebbe deteriorarsi. Questa perdita di autonomia à dovuta alla mancanza di utilizzo e pertanto non è coperta dalla garanzia.

Alla fine del ciclo, la batteria deve essere smaltita separatamente dai rifiuti generici indifferenziati. S maltire le batterie nei contenitori forniti a questo scopo. Il recupero e il riciclaggio delle batterie contribuiscono a proteggere l'ambiente e alla conservazione delle risorse materiali. Questo prodotto contiene una batteria agli ioni di litio, l'estinzione di un eventuale incendio deve essere effettuata con un estintore a polvere (classe d'incendio D).

Conservare il prodotto in un luogo asciutto e privo di polvere ed evitare di lasciarlo per troppo tempo in una zona umida o sotto il sole. Per pulire l'apparecchio, utilizzare un panno umido e un detergente delicato. Non usare alcol, benzina, cherosene o altri solventi chimici corrosivi per pulire l'apparecchio, in quanto ne danneggerebbero l'aspetto e la struttura.

Verificare costantemente le condizioni dei component del prodotto ; se una parte è danneggiata, sostituirla prima di utilizzare il prodotto. Se una parte non funziona, possono verificarsi cadute e lesioni.

Se si desidera trasportare il prodotto cosi come la sua batteria per via aerea o con altri mezzi di trasporto, contattare preventivamente le autorità locali e il vettore per conoscere i possibili divieti e limiti di trasporto. Le batterie al litio sono considerate pericolose in molti paesi. Assicurarsi che l'accesso e il trasporto siano consentiti prima di mettersi in viaggio. La legge internazionale vieta il trasporto di batterie al litio per via aerea.

Per accendere il prodotto, premere il pulsante Power sul manubrio. Per andare avanti, premere l'acceleratore che si trova anche sul manubrio. Posizionare entrambi i piedi sul prodotto e premere il grilletto dell'acceleratore. Per frenare, utilizzare i freni a mano situati sul manubrio. Ë possibile utilizzare anche il parafango posteriore, se il prodotto ne à dotato. Prima di ogni utilizzo, verificare che le ruote non siano inceppate e che i freni funzionino. Per effettuare alcune regolazioni di base, in particolare la riproduzione del comando del freno, si prega di andare ai nostri video tutorial disponibili sul nostro canale YouTube: URBANGLIDE CHANNEL.

L'uso di questo tipo di prodotto per un lungo periodo di tempo pud causare vibrazioni che possono essere sgradevoli, fare pause regolari. Per avvertire gli altri utenti della vostra presenza, utilizzate il clacson sul vostro manubrio, se il vostro prodotto ne è dotato. Utilizzare il LED frontale per illuminare la strada in luoghi bui. Quando si ferma il prodotto, utilizzare il supporto per stabilizzarlo.

QUESTO PRODOTTO CONTIENE BATTERIE DI LITIO CHE DEVONO ESSERE RICICICLATE SICURAMENTE: La batteria deve essere rimossa prima dello smaltimento. Prima di fare qualsiasi cosa, ricordatevi di spegnerlo e di scollegarlo dalla presa di corrente.

+ Elenco delle parti soggette ad usura:

Alcune parti richiedono la sostituzione a seconda del grado di usura e del tempo di utilizzo, à possibile ottenere i ricambi al seguente indirizzo (Sezione RIDE 100 MAX) :

https://boutique.urbanglide.com

: : Criteri di Criteri di Metodo di er : Ricambi sostituzione accettabilità sostituzione Riferimenti Perdita della forma Video online su Pneumatici originale, crepe, YouTube schegge o altri segni Urbanglide 3700092665060 di usura Channel : Guidare a 15Km/h Video online su Rumore anomalo in : Le Freno a 1m, il YouTube Dischi freno frenata, basso : prodotto deve Urbanglide spessore (<2,5 mm) fermarsi Channel = - = 5 3700092664834 Rumore anomalo di Video online su ion doi : frenata o rumore YouTube Guarnizioni dei freni : " anomalo di Urbanglide sfregamento Channel

Il cavo di comando del

Cavo di sfilacciamento

Video online su YouTube Urbanglide

Contattate il nostro

freno servizio clienti Channel Video online su : - : : YouTube Contattate il nostro Nastri retroriflettenti Quando si stacca . io clienti Urbanglide servizio clienti Channel

Contattate il nostro servizio clienti

Contattate il nostro servizio clienti

Il numero di serie ha l'anno di fabbricazione come prefisso situato sull'etichetta informativa del

AAAAMMXXXXXXXXXX XX CRT

- Prima della guida, prendere precauzioni di sicurezza, ad esempio: indossare abiti sportivi, casco, ginocchiere, gomitiere, ecc. - NON guidare quando piove.

- NON guidare con un carico - NON guidare con due o più persone, è adatto solo per un autista.

- Le persone di età 14 anni possono utilizzare il prodotto, alle donne in gravidanza non è consentito l'uso dello scooter elettrico.

- Carica massima : 120 kg. - NON guidare dopo aver bevuto o aver assunto farmaci.

- NON chiamare o ascoltare musica mentre si usa lo scooter elettrico. - Attenzione alla strada con il blocco stradale, l'arenaria, le pozzanghere, il fango, l'umidità, il ghiaccio e la neve, la pendenza (angolo > 15°), le scale, le zone scure durante la guida.

- NON utilizzare in un'area pericolosa, dove un'esplosione o un incendio possono essere causati da oggetti infiammabili, esplosivi o vaporosi, liquidi, polvere e fibre.

- NON guidare su strade, marciapiedi o marciapiedi (scendere e guidare a mano senza usare il motore, nei centri abitati utilizzare piste ciclabili e corsie quando disponibili, rispettare le norme di circolazione

stradale in vigore nel paese in cui si guida.

UTILIZZO Le diverse parti

5 11 4 6 \ 3 13 7 8 2 g 10 12 1 1 Ruota motrice (6 Maniglia del freno 2 Sospensione 17 (Gancio pieghevole 3 (Sistema pieghevole 18 Ruota posteriore 4 lAcceleratore fe] Freno a disco 5 Schermo 10 Stand 11 Pulsante di accensione 12 Porta di carico 13 Sospensione posteriore

Per andare avanti, posizionare entrambi i piedi sulla piattaforma e utilizzare il grilletto destro sul manubrio per spostare il vostro scooter in avanti.

Per frenare, puoi usare la leva sinistra per usare il freno a disco, o premere il parafango posteriore per usare il freno meccanico per finzione.

l gradini pieghevoli

1. Spegnere lo scooter e mettere via la stampella.

2. Premere e tirare il pulsante sul fermo e ripiegare lo scooter.

3. Continuare a piegare fino a quando il gancio sul manubrio non si aggancia all'apertura sul parafango.

4. Potete portare il vostro scooter con una o entrambe le mani come mostrato nel diagramma qui sotto.

ATTENZIONE: Non pizzicare le dita quando si piega lo scooter!

Per mantenere il vostro scooter in modalità piegata, portare il gancio sul lato sinistro del manubrio al gancio sul parafango posteriore del vostro scooter.

| passi del dispiegamento

1. Per aprire il monopattino, mettere prima il monopattino in posizione diritta e poi premere il parafango per rilasciare il gancio, tenere l'ingranaggio, sollevare il manubrio in posizione di attacco e chiudere il chiavistello di ripiegamento/sbloccaggio.

= Utilizzo dello schermo

/ \ 1 isualizza la velocità a cui si sta viaggiando Î \ | lAccensione della luce anteriore: Per fare questo, premere brevemente il 1 En (2 pulsante una volta. Per spegnere, ripetere la stessa operazione. | 3 Livello di velocità: Ci sono 3 modalità di velocità (ECO/D/S), premere il 2 Î | à (3 [pulsante due volte per passare da una modalità di velocità all'altra. 5 [ | 4 Messaggio di errore FN 5 |Livello della batteria 6 \ NS / (6 Pulsante di accensione

\ SZ Uso del pulsante On/Off

1. L'indicatore della batteria mostra in tempo reale il livello residuo della batteria.

2. Per accendere lo scooter, tenere premuto il pulsante On/Off per 1 o 2 secondi. Lo stesso vale per spegnere lo scooter.

3. Una volta che lo scooter à acceso, premi una volta il pulsante On/Off per accendere la luce anteriore. Premere ancora una volta per spegnerlo.

4. Per cambiare le modalità di velocità "1, 2 e 3" premere due volte il pulsante On/Off.

- Velocità 1: velocità massima di 6km/h

- Velocità 2: velocità massima di 15km/h

- Velocità 3: velocità massima di 25km/h

- Modalità camminata: Velocità di camminata 3km/h

5. Controllo di crociera: Premere il pulsante On/Off 5 volte per attivare questa modalità. 6. Per cambiare tra zero start e kickstart, premere il pulsante On/Off 6 volte.

Montaggio sul manubrio

Inserire il manubrio nell'attacco manubrio senza inceppare i cavi di alimentazione.

Fissare il manubrio con le 4 viti in dotazione. Utilizzare la chiave M3 per fissare il manubrio al vostro scooter. Assicuratevi che sia sicuro e che il manubrio sia stabile prima di usare il vostro scooter.

Manutenzione deqjli steli e dei freni

1. Se si ritiene che i freni siano troppo stretti, utilizzare la chiave esagonale M5 per allentare le viti della piastra del freno à disco, far scorrere indietro il cavo del freno in modo che la lunghezza sia leggermente più corta, quindi serrare le viti della piastra; Se si ritiene che i freni siano troppo allentati, utilizzare la chiave esagonale M5 per allentare le viti della piastra del freno a disco, far scorrere indietro il cavo del freno in modo che la lunghezza sia leggermente più lunga, quindi serrare le viti della piastra; Se si ritiene che i freni siano troppo stretti, utilizzare la chiave esagonale M5 per allentare le viti della piastra del freno a disco, far scorrere indietro il cavo del freno in modo che la lunghezza sia leggermente più lunga, quindi serrare le viti della piastra.

2. Se lo stelo dello scooter si scuote, si prega di utilizzare la chiave esagonale M5 per bloccare le due viti del meccanismo di piegatura. 3. Prima della regolazione, assicurarsi che lo scooter sia stabile e sicuro per evitare che si ribalti.

=“ 7 pe W … NB T | }

RISOLUZIONE DEI PROBLEMI Caricare la batteria, controllare se la

La batteria non è carica. luce rossa à accesa

Controllare che la batteria sia

Lo ti. che | 1 collegamenti o i cavi sono scollega saldamente inserita nel prodotto

Caricare la batteria, controllare se la

La batteria deve essere caricata. luce rossa à accesa

Assicurarsi che il cavo di

. x ; alimentazione sia ben collegato. La batteria non è completamente carica. 9

Potrebbe essere necessario sostituire la batteria.

Il sovraccarico pud causare il guasto Sovraccarico, cut-off del prodotto. S pegnere il prodotto, attendere 15 secondi, poi riaccenderlo.

Prima di questo, controllare lo stato di

Fusibile bruciato tutti i cavi e connettori.

Controllare le condizioni dei freni e cercare di allentarli. Se cid non dovesse funzionare, contattare il servizio di assistenza post-vendita.

Il freni non sono regolati correttamente.

Controllare che l'utente pesi meno del peso precedentemente raccomandato. Si è sovraccaricato Controllare che non vi siano oggetti che ostacolino il corretto funzionamento del prodotto.

Assicurarsi di essere su un terreno

Cattive condizioni di guida. pianeggiante, asciutto e costante.

Controllare le condizioni delle ruote del

Le gomme/ruote sono danneggjiate. prodotto.

Per qualsiasi informazione, contatta il nostro servizio post-vendita al seguente indirizzo: sav@pactgroup.eu

Troverai anche molti video tutorial relativi alla manutenzione e alla manutenzione del tuo prodotto sul nostro canale YouTube:

Infine, non esitare a seguirci sui nostri social network Instagram e Facebook per seguire le nostre novità.

Potete trovare l'ultimo aggiornamento di questo manuale in formato digitale collegandovi al nostro sito web :

(Campo del modello interessato).

La versione cartacea vi sarà consegnata su richiesta al nostro servizio clienti.

Tutti i nomi dei prodotti, i loghi e i marchi registrati sono di proprietà dei rispettivi proprietari. Tutti i nomi di società, prodotti e servizi menzionati in questo manuale sono solo a scopo di identificazione. La menzione di questi nomi, loghi e marchi non costituisce una raccomandazione per l'uso.

Urbanglide.fr Urbanglide Urbanglide Channel

DICHIARAZIONE DI CONFORMITÀ ORIGINALE Ci iscriviamo a PACT GROUP con la presente dichiarando che il prodotto.

Modello: URBANGLIDE RIDE 100 MAX Tipo: Scooter elettrico

Funciôn: Scooter elettrico per il trasporto individuale

Descripcién del producto: Scooter elettrico pieghevole con una velocità massima di 25Km/h. Lotto di produzione : 35250721UGR100M0001 - 35250721UGR100M0001

Anno di fabbricazione : 2021

Soddisfa tutti gli standard e le direttive tecniche di seguito:

DIREETIVE 2014/30/EU 2014/35/EU 2006/42/EU 2011/65/EU NORME EN 55014-1:2017 EN 60335-1:2012 + EN ISO 12100:2010 A11:2014+A13:2017 EN 55014-2:2015 EN 62233 :2008 EN 60204-1:2006+A1:2009+AC:2010 EN 61000-6- EN14619 :2015 3:2007+A1:2011+AC:2012 EN IEC 61000-6-1:2019 EN 60335-2- 29:2004+A2:2010+A11:2018 EN IEC 61000-3-2:2019 EN 60335- 1:2012+AC:2014+A11:2014+A13:2017 +A1:2019+A14:2019+A2:2019 EN 61000-3-3:2013+A1:2019 60335-2-29 di seguito:

Guangdong UTL Co. Ltd. Lianding Testing Building, No.18 Center Road of Yayuan Industrial Zone, Nancheng District, Dongguan, Guangdong, China.

Dati di contatto del importatore: PACT GROUP

93160 Noisy le Grand — France

Dati di contatto della persona autorizzata a modificare il documento tecnico:

93160 Noisy le Grand - France

Questa dichiarazione sarà rilasciata sotto la responsabilità del fabbricante e, se del caso, del suo

rappresentante. Il 19/08/2021.

Rappresentante della società: PACT GROUP
