HIFIR-50M - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	HIFIR-50M
Tipo di prodotto	Cassa audio passiva
Impedenza nominale	8 ohm
Potenza ammissibile (stima)	100 W RMS
Risposta in frequenza (stima)	48 Hz - 20 kHz
Dimensioni (A x L x P, stima)	36 x 20 x 25 cm
Peso (stima)	5 kg
Tecnologia integrata	DOLBY ATMOS®
Tipo di morsettiera	Doppia morsettiera con ponticello
Sezione del cavo consigliata	Minimo 1,3 mm² (16 AWG)
Posizionamento consigliato	Distanza tra casse: 1,8-4,6 m; distanza dalle pareti: ≥ 61 cm
Altezza di montaggio surround	1,5-2,1 m sopra il pavimento
Manutenzione e pulizia	Spolveratura occasionale; griglie pulibili con aspirapolvere (spazzola)
Prodotti di pulizia vietati	Abrasivi, solventi, detergenti aggressivi
Sicurezza uditiva	Rischio di danni irreversibili in caso di ascolto prolungato a volume eccessivo
Registrazione del prodotto	Obbligatoria su www.klipsch.com/register
Garanzia	Conservare lo scontrino per eventuali reclami
Ricambi e riparabilità	Contattare il rivenditore autorizzato Klipsch

Domande frequenti - HIFIR-50M KLIPSCH

Qual è la distanza minima tra le casse e le pareti?

Si consiglia di posizionare le casse ad almeno 61 cm dalle pareti per evitare riflessi indesiderati.

Come collegare le casse all'amplificatore?

Utilizzare cavo per casse di sezione minima 1,3 mm². Collegare il morsetto rosso (+) della cassa al morsetto rosso (+) dell'amplificatore e il morsetto nero (-) al morsetto nero (-). Rispettare la polarità.

Posso rimuovere le griglie delle casse?

Le griglie delle casse surround sono fisse e non possono essere rimosse. Per gli altri modelli, sono generalmente rimovibili, ma consultare il manuale.

Come installare le casse surround a parete?

Posizionarle a circa 60 cm sopra la posizione di ascolto (cioè 1,5-2,1 m dal pavimento), sulla parete laterale o posteriore. Utilizzare viti per legno n. 10 o 12 con tasselli adatti, lasciando 6 mm di vite sporgente.

Cos'è il ponticello metallico sui morsetti?

Il ponticello collega le due coppie di morsetti. Non rimuoverlo a meno che non si pratichi il bi-cablaggio. In uso normale, collegare i cavi sulla coppia superiore.

Posso bi-cablaggiare queste casse?

Sì, le casse sono dotate di doppia morsettiera. Rimuovere il ponticello e collegare due cavi separati per acuti e gravi. Consultare il manuale dell'amplificatore.

Qual è l'impedenza delle casse?

Tutte le casse Klipsch hanno un'impedenza di 8 ohm, compatibili con la maggior parte degli amplificatori.

Come pulire le casse?

Spolverarle con un panno morbido. Per le griglie, utilizzare la spazzola di un aspirapolvere. Non usare mai prodotti abrasivi o a base di solventi.

Quale amplificatore è consigliato?

Le casse Klipsch sono molto efficienti. Un amplificatore da 50 a 150 W RMS per canale è perfetto. Evitare la saturazione per non danneggiare gli altoparlanti.

Dove registrare il mio prodotto?

Registrarlo sul sito www.klipsch.com/register per rimanere informati su novità e promozioni. Conservare lo scontrino per la garanzia.

MANUALE UTENTE HIFIR-50M KLIPSCH

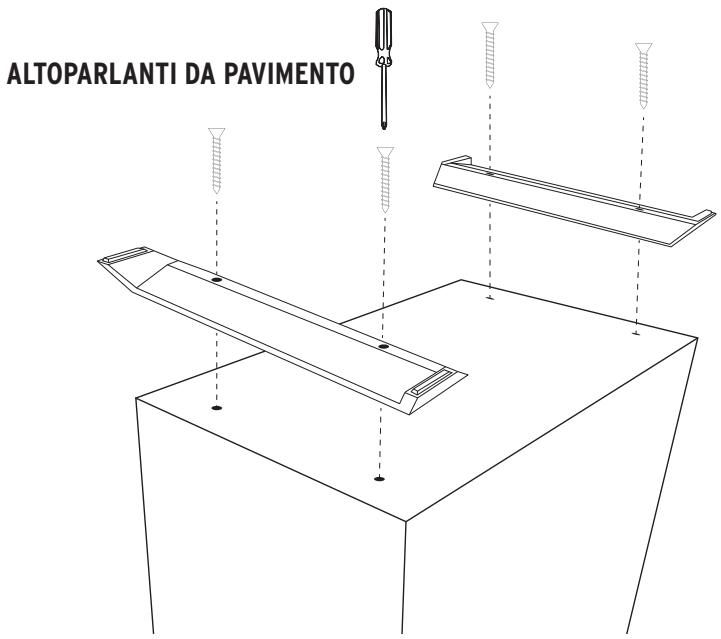

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

COLLOCAZIONE NELLA SALA

Altoparanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza delle pareti posteriore e laterali. Inoltre gli altoparanti sono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliorie. La distanza di ascolto deve essere parsi a circa 1-1,5 volte la distanza di separazione tra gli altoparanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riproduire l'audio in modo che i dialoghi e i suoni principali sembrino provenire dalso schermo, quando devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto diesso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali technologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

COLLEGAMENTO

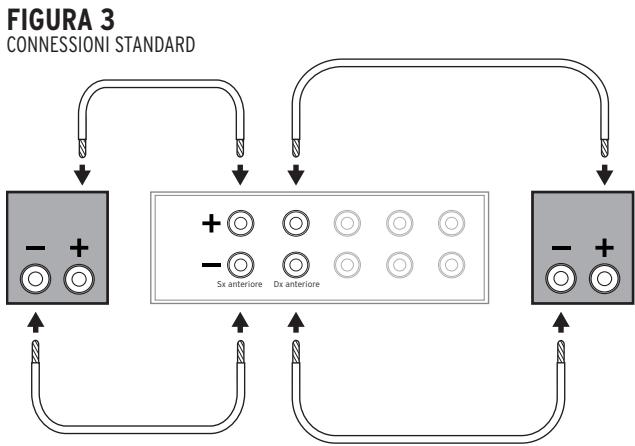

Collegamento tipico - Usando cavi di potenza di sezione uguali o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettovamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduittore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlianti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimioso, altrimenti gli altoparlianti non funzionerebbero correttamente; nella spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. è possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparanti Klipsch funzionano lavoramente con un'ampia gamma di amplificatori. Tutti gli altoparanti Klipsch sono adattati a 8 ohm e sono quelli si sono piliati a livelli molto alto con bassa distorsione. Poiché questi altoparanti sono in grado di riproduire livelli di uscita elevati, procedere con cautela quando si aumento il volume; l'esposizione prolungata a volumi eccessivi cui danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di otteneri gli migliorari risultati dai nostri altoparanti.

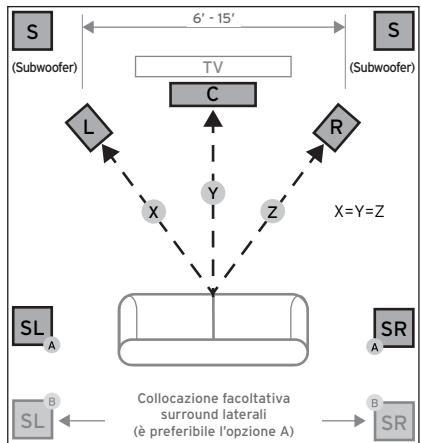

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

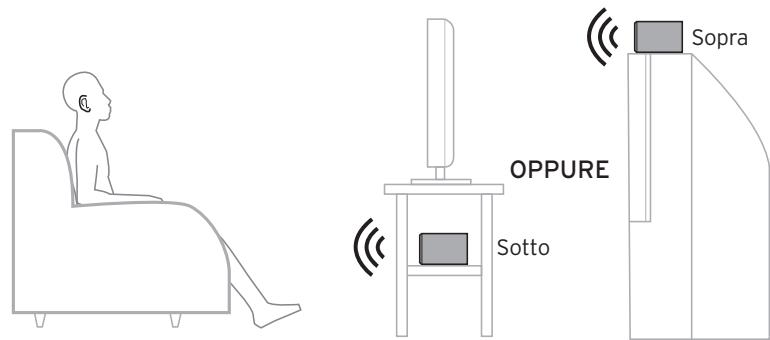

FIGURA 2 CANALE CENTRALE

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

Viti per legno a testa tronco-conica da 6,35-7,62 mm (n. 10 o12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

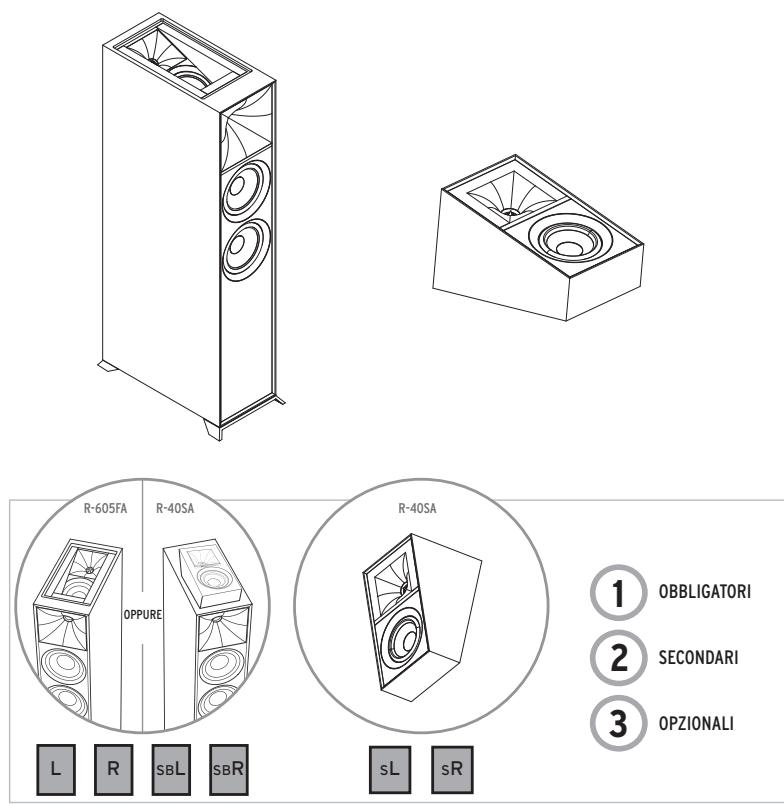

REFERENCE CON TECNOLOGIA DOLBY ATMOS®

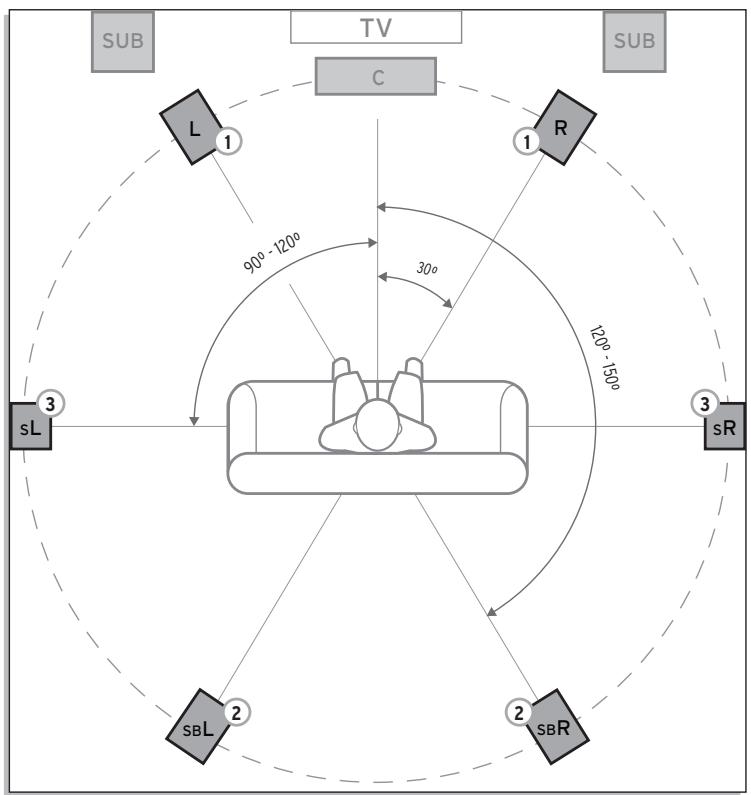

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

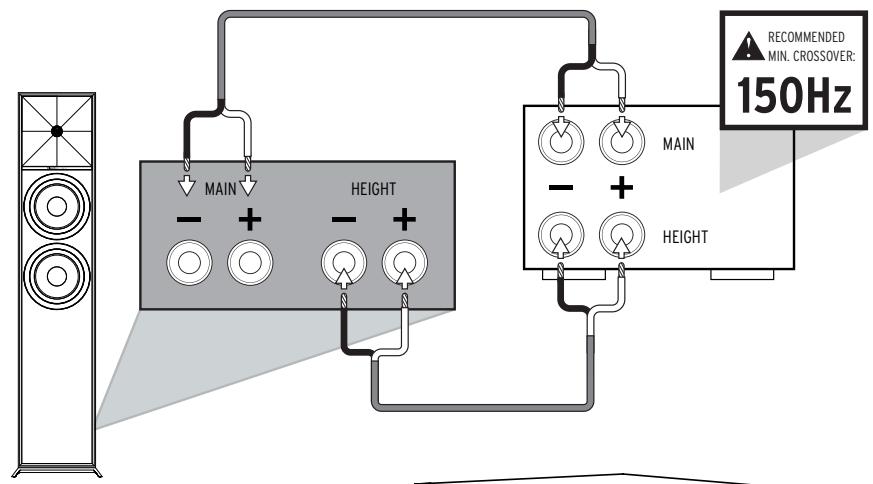

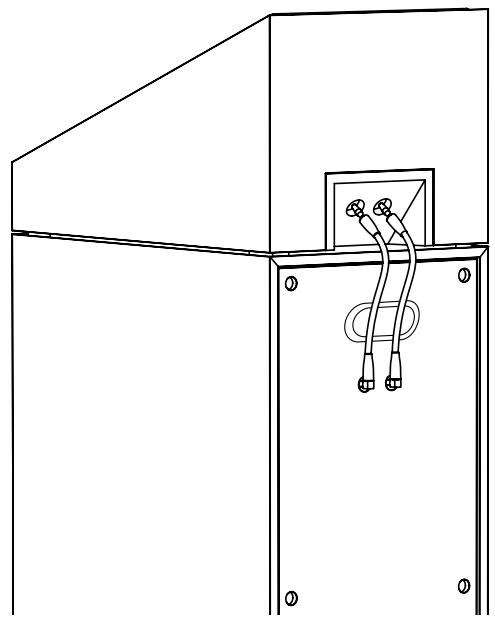

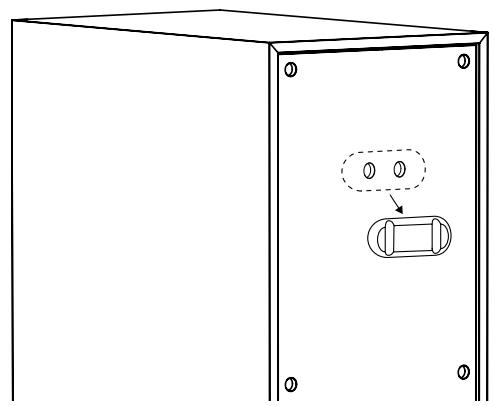

CONNECTION A CANALE ELEVATO DOLBY ATMOS®

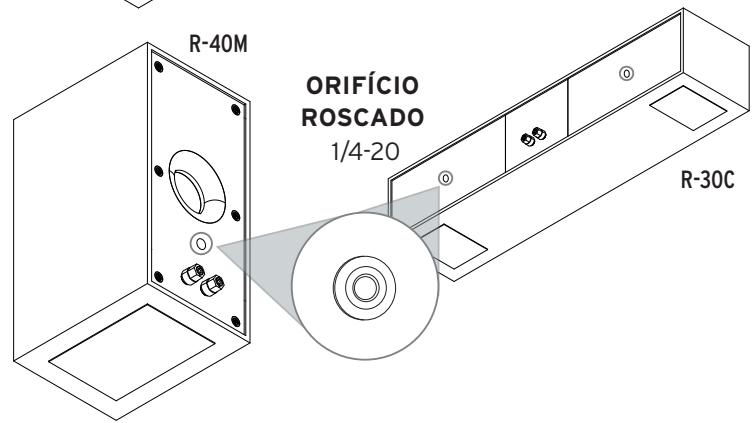

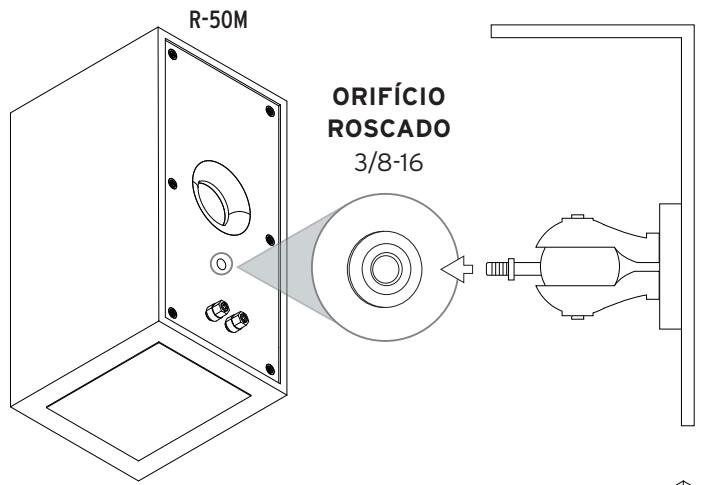

MONTAGEM NA PAREDE

CURA E PULIZIA

Per pulire gli altoparanti但她 spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto più essere registrato on-line sul site www.klipsch.com/register

• Si riceveranno sono informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti alla garanzia.
