HIFIR-800F - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore audio a colonna
Marca	KLIPSCH
Modello	HIFIR-800F
Impedenza	8 ohm
Posizionamento consigliato	Distanza tra i diffusori: 1,8 a 4,6 m; distanza dalle pareti: almeno 61 cm
Posizione di ascolto	A circa 1 a 1,5 volte la distanza tra i diffusori
Altezza dei diffusori surround	Circa 1,50 m a 2,10 m sopra il pavimento
Connettività	Morsetti di connessione gemellati (ponte metallico)
Tipo di cavo consigliato	Filo per diffusori di diametro minimo 1,3 mm (16 AWG)
Amplificatore compatibile	Ampia gamma di amplificatori, impedenza 8 ohm
Tecnologia integrata	DOLBY ATMOS®
Montaggio a parete	Viti per legno n°10 o n°12, testa tonda di 6 a 7,5 cm
Manutenzione e pulizia	Spolverare occasionalmente; griglie pulibili con spazzola dell'aspirapolvere
Precauzioni di sicurezza	Evitare volume eccessivo prolungato; rischio di danni all'udito e danneggiamento dei diffusori
Registrazione del prodotto	Online su www.klipsch.com/register
Garanzia	Conservare lo scontrino per qualsiasi reclamo

Domande frequenti - HIFIR-800F KLIPSCH

Qual è la distanza ideale tra i diffusori sinistro e destro?

Klipsch consiglia una distanza di 1,8 a 4,6 m tra i diffusori e almeno 61 cm dalle pareti.

Come collegare i diffusori all'amplificatore?

Utilizzare un filo per diffusori di almeno 1,3 mm. Collegare il morsetto positivo (+) ROSSO del diffusore al morsetto positivo dell'amplificatore e il morsetto negativo (-) NERO al morsetto negativo. Ripetere per ogni diffusore.

Posso bi-cablare i diffusori?

Sì, se il diffusore dispone di due paia di morsetti. Non rimuovere il ponte metallico per il funzionamento normale. Consultare il manuale dell'amplificatore per il bi-cablaggio.

Quale tipo di amplificatore è consigliato?

I diffusori Klipsch hanno un'impedenza di 8 ohm e funzionano con un'ampia gamma di amplificatori. Assicurarsi che l'amplificatore non sia sovraccarico per evitare di danneggiare i diffusori.

Come posizionare i diffusori surround?

Posizionarli a circa 60 cm sopra la posizione di ascolto, sulle pareti adiacenti o dietro. L'altezza consigliata è di 1,50 m a 2,10 m sopra il pavimento.

I diffusori sono compatibili con Dolby Atmos?

Sì, i modelli della serie Reference integrano la tecnologia DOLBY ATMOS® per un'esperienza sonora immersiva.

Come mantenere i miei diffusori?

Spolverarli occasionalmente. Non utilizzare mai prodotti abrasivi o solventi. Le griglie possono essere pulite con la spazzola di un aspirapolvere.

Posso montare i diffusori a parete?

Sì, utilizzare viti per legno n°10 o n°12 da 6 a 7,5 cm. Avvitare in un montante a parete o utilizzare tasselli lasciando 6 mm sporgenti.

Cosa fare se sento una distorsione?

Ridurre il volume. Un sovraccarico dell'amplificatore può danneggiare i diffusori. Verificare che l'amplificatore sia adatto alla propria configurazione.

Come registrare il mio prodotto?

Visita www.klipsch.com/register per registrare il tuo prodotto e rimanere informato sulle novità. Conserva lo scontrino per la garanzia.

MANUALE UTENTE HIFIR-800F KLIPSCH

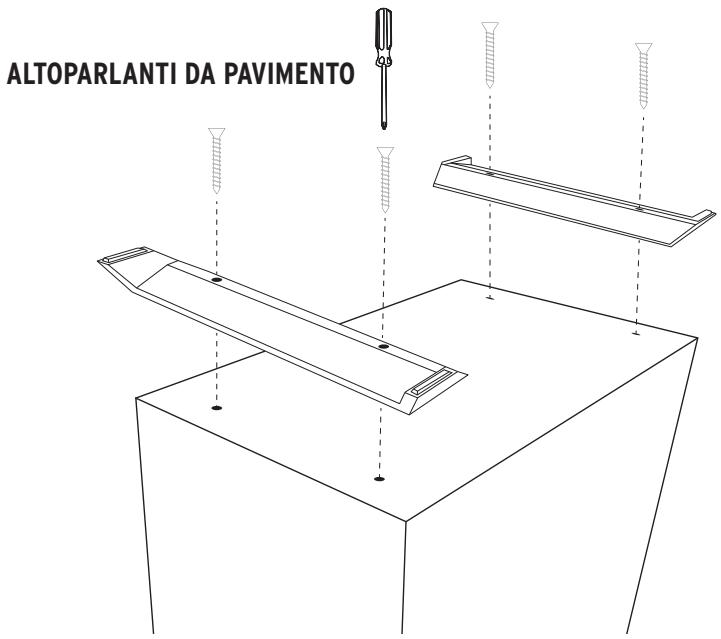

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

COLLOCAZIONE NELLA SALA

Altoparanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza delle pareti posteriore e laterali. Inoltre gli altoparanti sono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliorie. La distanza di ascolto deve essere parsi a circa 1-1,5 volte la distanza di separazione tra gli altoparanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riproduire l'audio in modo che i dialoghi e i suoni principali sembrino provenire dalso schermo, quando devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto diesso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali technologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

COLLEGAMENTO

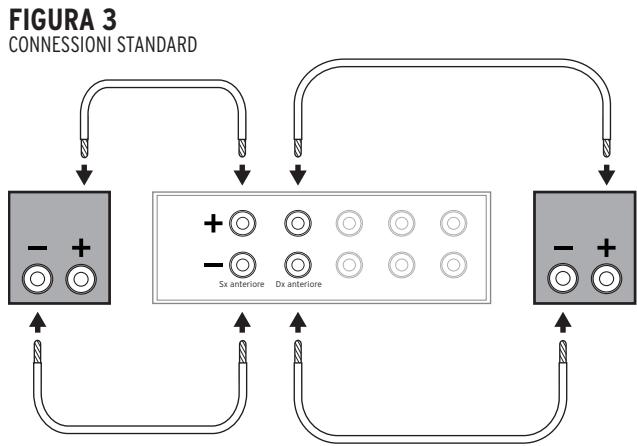

Collegamento tipico - Usando cavi di potenza di sezione uguali o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettovamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduittore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlianti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimioso, altrimenti gli altoparlianti non funzionerebbero correttamente; nella spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. è possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparanti Klipsch funzionano lavoramente con un'ampia gamma di amplificatori. Tutti gli altoparanti Klipsch sono adattati a 8 ohm e sono quelli sono essere pilotati a livelli molto alto con bassa distorsione. Poiché questi altoparanti sono in grado di riproduire livelli di uscita elevati, procedere con cautela quando si aumento il volume; l'esposizione prolungata a volumi eccessivi cui danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di otteneri gli migliorari risultati dai nostri altoparanti.

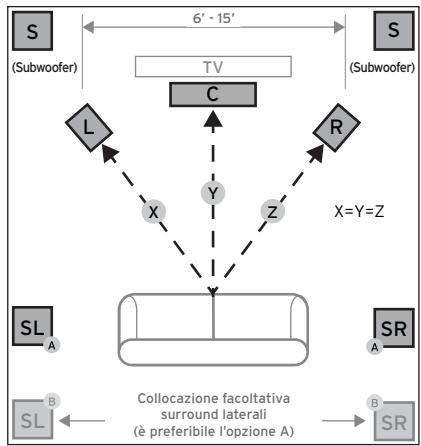

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

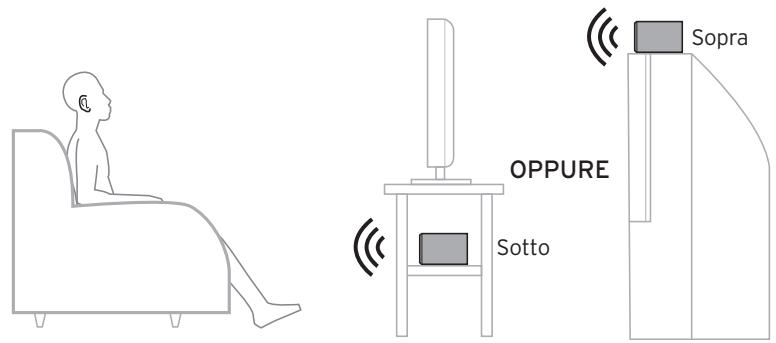

FIGURA 2 CANALE CENTRALE

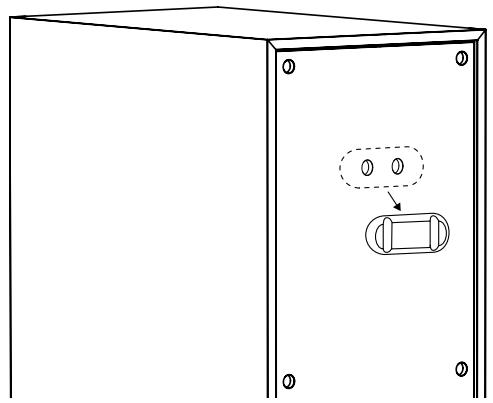

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

Viti per legno a testa tronco-conica da 6,35-7,62 mm (n. 10 o12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

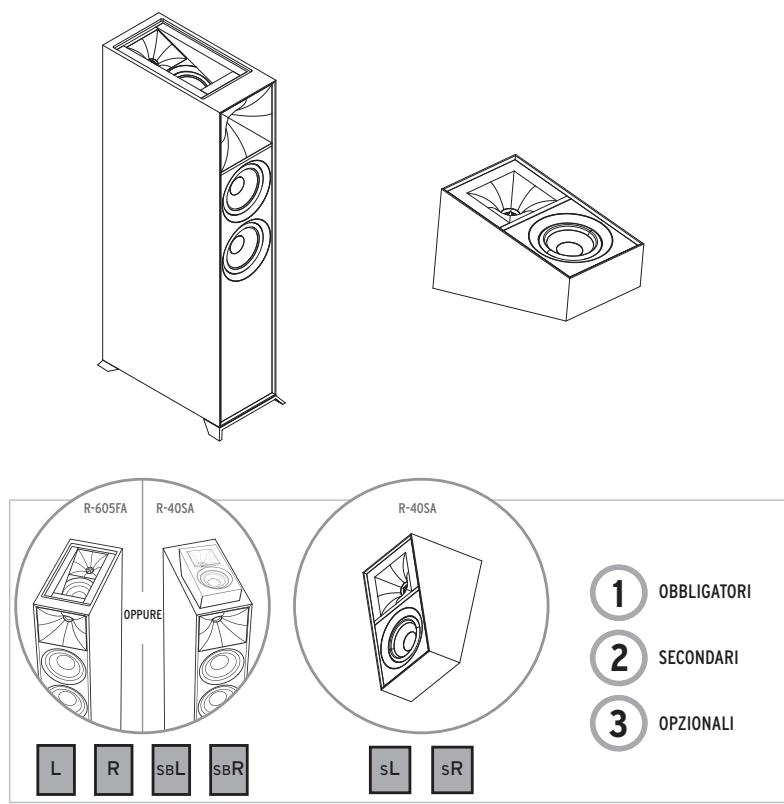

REFERENCE CON TECNOLOGIA DOLBY ATMOS®

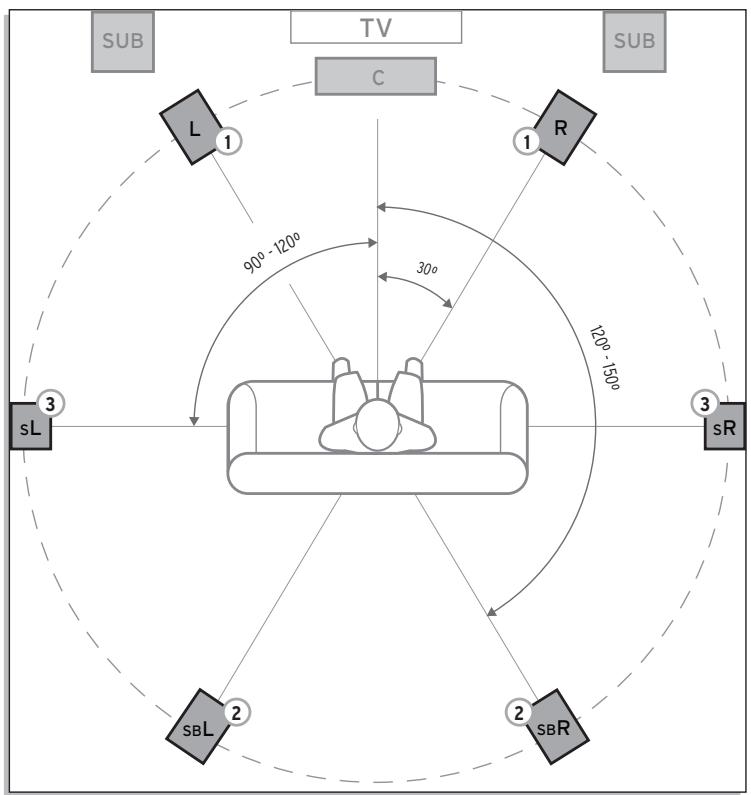

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

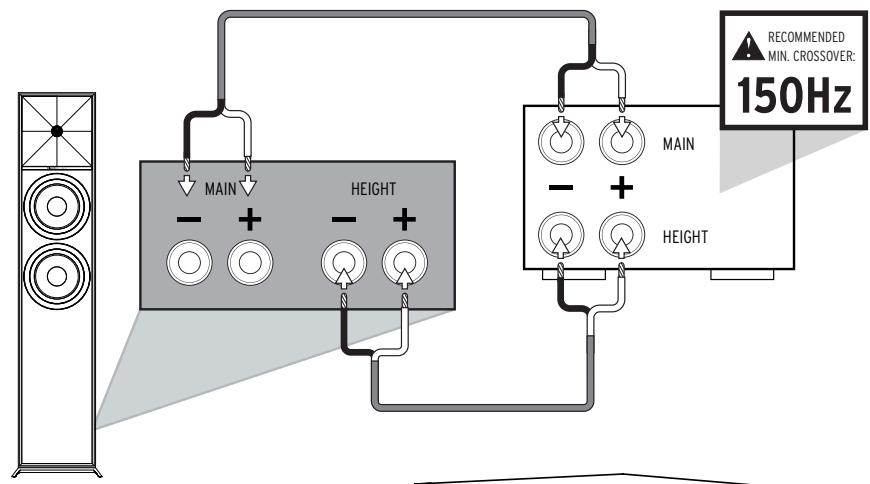

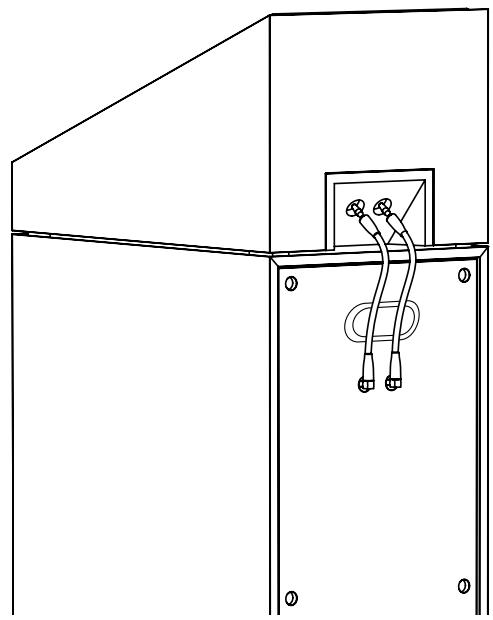

CONNECTION A CANALE ELEVATO DOLBY ATMOS®

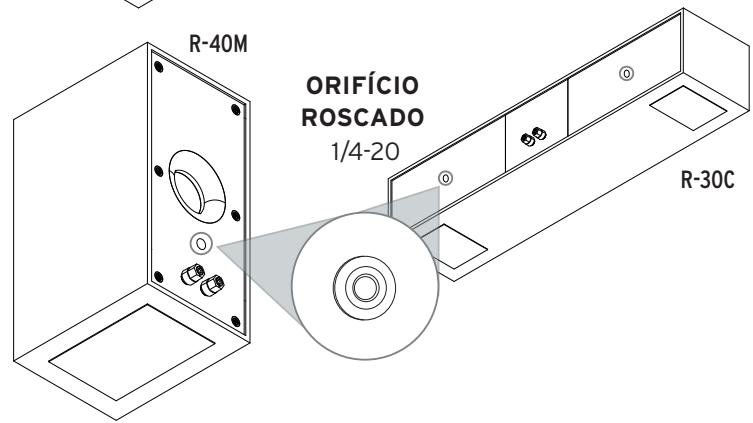

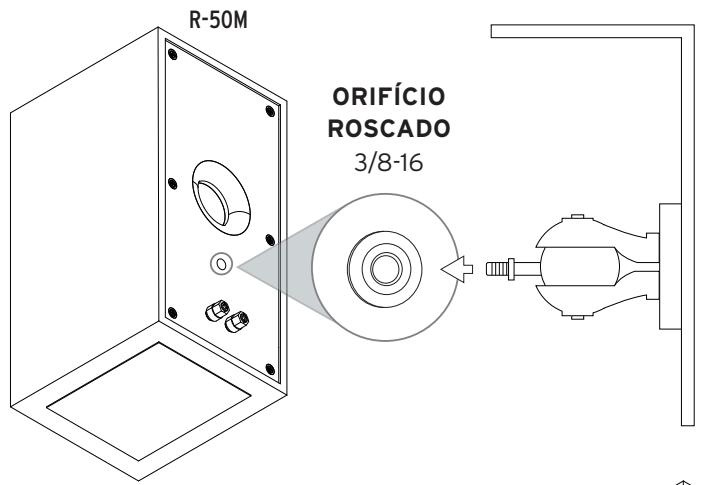

MONTAGEM NA PAREDE

CURA E PULIZIA

Per pulire gli altoparanti但她 spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto più essere registrato on-line sul site www.klipsch.com/register

• Si riceveranno sono informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per migliorare in caso di reclami coperti alla garanzia.
