Produkttyp	Standlautsprecher
Marke	KLIPSCH
Modell	HIFIR-800F
Impedanz	8 Ohm
Empfohlene Positionierung	Abstand zwischen Lautsprechern: 1,8 bis 4,6 m; Wandabstand: mindestens 61 cm
Hörposition	Etwa 1 bis 1,5-fache des Abstands zwischen den Lautsprechern
Höhe der Surround-Lautsprecher	Etwa 1,50 m bis 2,10 m über dem Boden
Anschlüsse	Gepaarte Anschlussklemmen (metallische Brücke)
Empfohlener Kabeltyp	Lautsprecherkabel mit Mindestdurchmesser 1,3 mm (16 AWG)
Kompatibler Verstärker	Große Auswahl an Verstärkern, Impedanz 8 Ohm
Integrierte Technologie	DOLBY ATMOS®
Wandmontage	Holzschrauben Nr. 10 oder Nr. 12, gewölbter Kopf 6 bis 7,5 cm
Pflege und Reinigung	Gelegentlich abstauben; Gitter mit Staubsaugerbürste reinigbar
Sicherheitshinweise	Vermeiden Sie übermäßig laute Lautstärke über längere Zeit; Risiko von Hörschäden und Beschädigung der Lautsprecher
Produktregistrierung	Online unter www.klipsch.com/register
Garantie	Quittung für etwaige Ansprüche aufbewahren

Häufig gestellte Fragen - HIFIR-800F KLIPSCH

Was ist der ideale Abstand zwischen dem linken und rechten Lautsprecher?

Klipsch empfiehlt einen Abstand von 1,8 bis 4,6 m zwischen den Lautsprechern und mindestens 61 cm von den Wänden.

Wie schließe ich die Lautsprecher an den Verstärker an?

Verwenden Sie Lautsprecherkabel mit mindestens 1,3 mm Durchmesser. Verbinden Sie die positive (+) ROTE Klemme des Lautsprechers mit der positiven Klemme des Verstärkers und die negative (-) SCHWARZE Klemme mit der negativen Klemme. Wiederholen Sie dies für jeden Lautsprecher.

Kann ich die Lautsprecher bi-wiren?

Ja, wenn der Lautsprecher über zwei Paar Anschlussklemmen verfügt. Entfernen Sie die metallische Brücke nicht für den normalen Betrieb. Konsultieren Sie das Handbuch Ihres Verstärkers für das Bi-Wiring.

Welcher Verstärkertyp wird empfohlen?

Die Klipsch-Lautsprecher haben eine Impedanz von 8 Ohm und funktionieren mit einer großen Auswahl an Verstärkern. Stellen Sie sicher, dass der Verstärker nicht überlastet wird, um Schäden an den Lautsprechern zu vermeiden.

Wie positioniere ich die Surround-Lautsprecher?

Platzieren Sie sie etwa 60 cm über der Hörposition, an den angrenzenden Wänden oder dahinter. Die empfohlene Höhe beträgt 1,50 m bis 2,10 m über dem Boden.

Sind die Lautsprecher mit Dolby Atmos kompatibel?

Ja, die Modelle der Reference-Serie integrieren die DOLBY ATMOS®-Technologie für ein immersives Klangerlebnis.

Wie pflege ich meine Lautsprecher?

Stauben Sie sie gelegentlich ab. Verwenden Sie niemals abrasive oder lösungsmittelhaltige Produkte. Die Gitter können mit der Bürste eines Staubsaugers gereinigt werden.

Kann ich die Lautsprecher an der Wand montieren?

Ja, verwenden Sie Holzschrauben Nr. 10 oder Nr. 12 von 6 bis 7,5 cm. Schrauben Sie in einen Wandpfosten oder verwenden Sie Dübel und lassen Sie 6 mm sichtbar.

Was tun, wenn ich eine Verzerrung höre?

Reduzieren Sie die Lautstärke. Eine Überlastung des Verstärkers kann die Lautsprecher beschädigen. Überprüfen Sie, ob der Verstärker für Ihre Konfiguration geeignet ist.

Wie registriere ich mein Produkt?

Gehen Sie auf www.klipsch.com/register, um Ihr Produkt zu registrieren und über Neuheiten informiert zu bleiben. Bewahren Sie Ihren Kaufbeleg für die Garantie auf.

BEDIENUNGSANLEITUNG HIFIR-800F KLIPSCH

FIGURA 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

FIGURA 3
CONEXIONES ESTANDAR

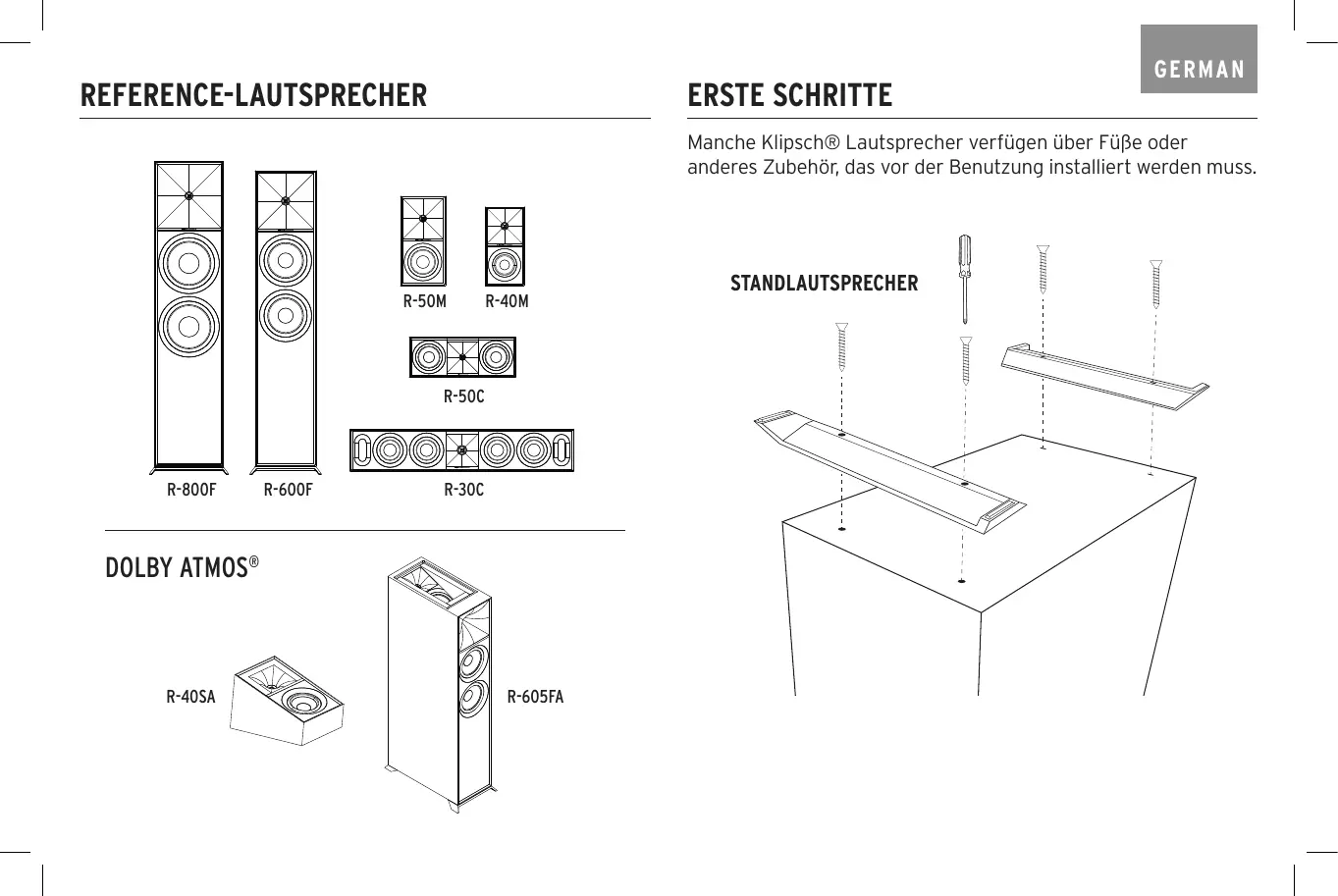

Manche Klipsch® Lautspricher verfügen über Fuße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeihlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollen Sie sie eventuell etwas nachinnen austrichten. Der Abstand der Hörpositionen solle etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt schieren. Diese Laufsprecher sollen den deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laufsprecher - Klipsch WDST Surround-Laufsprecher sollenen ungebärn 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laufsprecher sollenen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Laufsprechers von den Eigenschaften Ihres Raums ab. Die Laufsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichen Raumklang. Abbildungen 1, 3 und 4 zeigen ihren die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Laufsprechergrills der Surround-Laufsprecher nicht abnehmbar sind.

ANSCHLUSSE

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie diese Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprachenden Verständerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschüsse andere Klemmen berührt, daß einen Kurzschluss hervorrufen und ihre Geräte beschädigen können.

Einige Klipsch Reference-Lautsprecher verfügbar über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten ihre Lautsprecher nicht mehr richtig Funktionieren. Lassen Sie den Streifen an Ort und Stelle und schlieben Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkerforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verständern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollen den Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßig Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verständern kann auch die Lautsprecher beschädigen. Fragen Sie ihren Fachhändler, ob Ihr Verständer für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

ABBILDUNG 3

STANDARDDANSCHL USSE

ABBILDUNG 2

CENTER-KANAL

ABBILDUNG 4

WANDBEFASTIGUNG VON SURROUND- LAUTSPRECHERN

VORSICHT!

Verwenden sie das Befestigungssloch nicht zur Deckemontage!

Nr. 10 oder Nr. 12

2,5- bis 3-Zoll Flachkopf-Holzschauben

In Ständerprofil befestigen oder Dubel

verwenden - etwa 6 mm hervorstehen 参数

REFERENCE MIT DOLBY ATMOS® TECHNOLOGIE

R-14SA

L

SBL

SBR

sL

3K

NOTWENDIG

SEKUNDÄR

OPTIONAL

LAUTSPRECHERPLATZIERUNG IM HÖRBEEICH

ANSCHLUSS FÜR DOLBY ATMOS® ELEVATION-KANAL

WANDBEFESTIGUNG

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch..., behmen zu konnen.

ALTOPARLANTI REFERENCE

R-800F

R-600F

R-50M

R-40M

R-50C

R-30C

DOLBY ATMOS®

R-40SA

R-605FA

OPERAZIONI PRELIMINARI
