MANUALE UTENTE P12RL LG

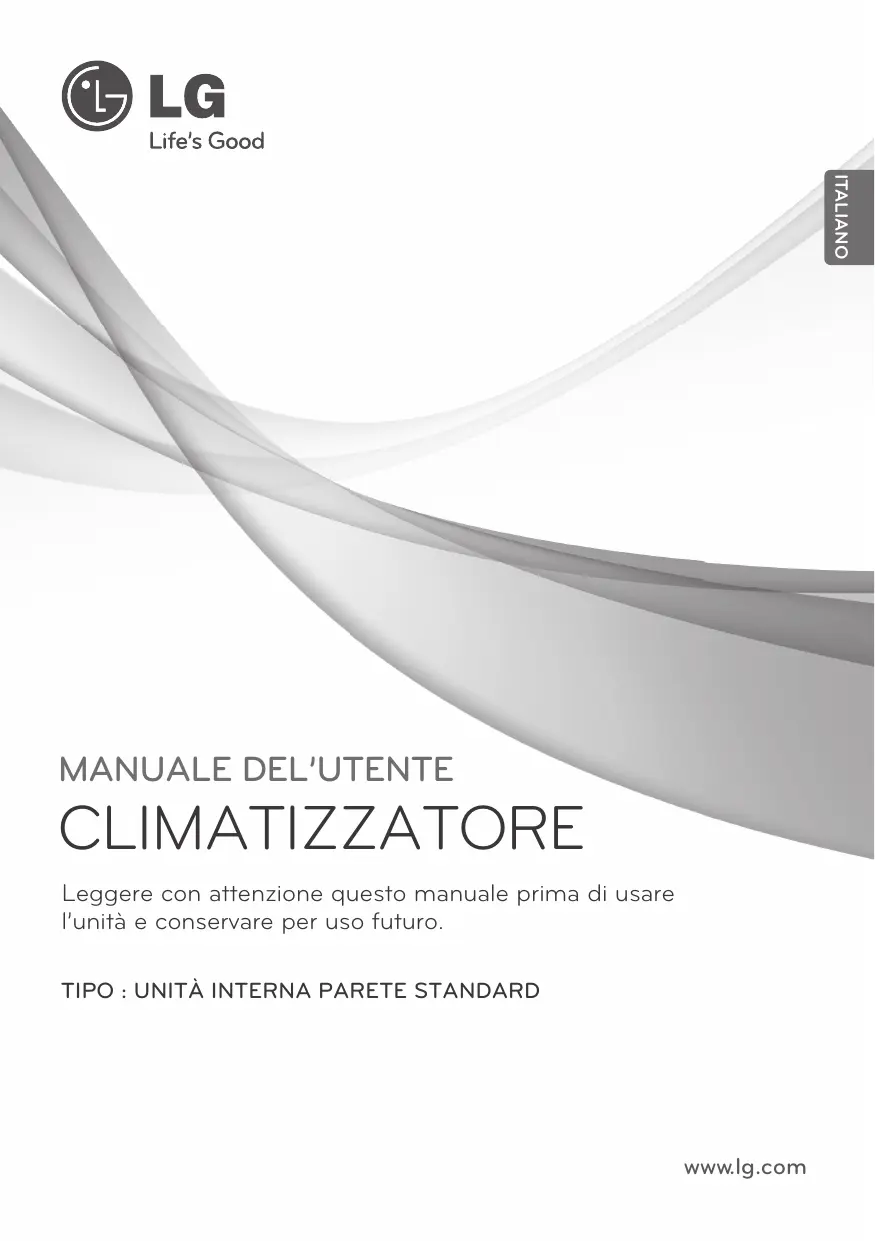

ITALIANO MANUALE DEL’UTENTE CLIMATIZZATORE Leggere con attenzione questo manuale prima di usare l’unità e conservare per uso futuro. TIPO : UNITÀ INTERNA PARETE STANDARD

CONSIGLI PER IL RISPARMIO DI ENERGIA CONSIGLI PER IL RISPARMIO DI ENERGIA ITALIANO Qui vi indichiamo alcuni consigli per ottenere un consumo di energia minimo quando usate il condizionatore d'aria. Potete usare il condizionatore d'aria con maggiore efficienza applicando le istruzioni indicate di seguito: • Non raffreddare eccessivamente l'ambiente interno. Questo può essere pericoloso per la salute e può causare un consumo eccessivo di energia elettrica. • Limitare al massimo la luce solare con schermi o tende quando si usa il condizionatore d'aria. • Tenete porte e finestre ben chiuse quando utilizzate il condizionatore d'aria. • Regolare la direzione del flusso d'aria verticalmente o orizzontalmente per far circolare l'aria interna. • Accelerare la velocità del ventilatore per raffreddare o riscaldare l'aria interna rapidamemte in un breve periodo di tempo. • Aprire le finestre regolarmente per la ventilazione quando la qualità dell'aria interna può peggiorare se il condizionatore d'aria viene usato per molte ore. • Pulire il filtro dell'aria ogni 2 settimane. La polvere e le impurità accumulate nel filtro dell'aria possono bloccare il flusso dell'aria e ridurre le funzioni di raffreddamento / deumidificazione.

Per le vostre registrazioni Conservare con cura questa pagina nel caso che sia necessario provare la data di acquisto o per ottenere le prestazioni di riparazione in garanzia. Scrivere il numero del modello e il numero di serie qui: Numero del modello: Numero di serie: Potete trovare questi dati su un'etichetta sul lato di ciascuna unità. Nome del venditore: Data di acquisto:

ISTRUZIONI DI SICUREZZA IMPORTANTI

ISTRUZIONI DI SICUREZZA IMPORTANTI Applicare sempre le precauzioni seguenti per evitare situazioni pericolose e ottenere sicuramente la prestazione massima del vostro prodotto.

! ALLERTA Si può provocare un ferimento grave o la morte se sono ignorate queste istruzioni.

! PRECAUZIONE Si può provocare un ferimento o danno del prodotto limitato se sono ignorate queste istruzioni.

! ALLERTA • L'installazione o le riparazioni eseguite da persone non qualificate possono provocare pericoli a voi e ad altre persone. • Apparecchio deve essere installato in conformità con le normative nazionali sui cablaggi. • Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo agente di servizio o da persona qualificata per evitare un qualsiasi pericolo. • Le informazioni contenute nel manuale sono previste per l'uso da parte di un tecnico di manutenzione qualificato che sia addestrato in base alle norme di sicurezza e equipaggiato con gli attrezzi e strumenti di controllo corretti. • La mancanza della lettura e dell'applicazione precisa di tutte le istruzioni di questo manuale può provocare un malfunzionamento dell'apparecchio, danno per la proprietà, danno personale e/o la morte delle persone. • Quando il cavo di alimentazione deve essere sostituito, servizio di sostituzione deve essere eseguita da personale autorizzato con ricambi solo originali.

Installazione • Usare un interruttore automatico standard e fusibile adatti per le caratteristiche elettriche del condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto. • Contattate un centro di assistenza autorizzato quando installate o riposizionate il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare ferimento grave o guasto del prodotto. • Usare sempre spina e presa elettriche con un terminale di terra. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto. • Installare il pannello e il coperchio della scatola di controllo in modo ben stabile. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio. • Installare una presa elettrica dedicata e il relativo interruttore automatico prima di usare il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto. • Usare l'interruttore automatico e il fusibile standard che siano adatti per le caratteristiche del condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare scossa elettrica o guasto del prodotto. • Non modificare o allungare il cavo di alimentazione. Se il cavo o cordone di alimentazione ha incisioni o spellature esterne o è danneggiato, esso deve essere sostituito. Questo può provocare un incendio o scossa elettrica. • Fate attenzione quando disimballate o installate il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare ferimento grave o guasto del prodotto. • Non installare il condizionatore d'aria su una superficie instabile o in posizione che può provocare pericolo di una sua caduta. Questo può provocare la morte, ferimento grave o guasto del prodotto. • Usare un gas incombustibile (azoto) per ispezionare la perdita e per spurgare l’aria, usando aria compressa o gas infiammabile può provocare incendio o esplosione.

ITALIANO LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE L'APPARECCHIO

ISTRUZIONI DI SICUREZZA IMPORTANTI Utilizzo ITALIANO

• Non far funzionare il condizionatore d'aria per un lungo periodo di tempo quando l'umidità è molto alta o quando una porta o una finestra sono state lasciate aperte. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto. • Accertare che il cordone di alimentazione non sia tirato o damnneggiato quando il condizionatore d'aria sta funzionando. La mancanza di applicazione di questa precauzione può provocare incendio, scossa elettrica o guasto del prodotto. • Non appoggiare oggetti sul cordone di alimentazione. Questo può provocare scossa elettrica o guasto del prodotto. • Non accendere o spegnere il condizionatore d'aria inserendo o distaccando la spina di alimentazione. Questo può provocare incendio o scossa elettrica. • Non toccare, non usare o riparare il condizionatore quando le vostre mani sono umide. Questo può provocare scossa elettrica o guasto del prodotto. • Non disporre un riscaldatore o altro dispositivo di riscaldamento vicino al cavo di alimentazione. La mancanza di applicazione di questa precauzione può provocare incendio, scossa elettrica o guasto del prodotto. • Evitare assolutamente di far cadere dell'acqua entro il condizionatoere d'aria. Questo può provocare un'esplosione o un incendio. • Non lasciare sostanze infiammabili come benzina, benzene o solvente vicino al condizionatore d'aria. Questo può provocare un'esplosione o un incendio. • Non usare il condizionatore d'aria per un periodo di tempo lungo in uno spazio ristretto senza ventilazione. Ventilare la posizione in modo regolare. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio. • Quando si verifica una perdita di gas, ventilare sufficientemente l'ambiente prima di usare nuovamente il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio. • Staccare la spina di alimentazione se il condizionatore d'aria genera rumore, odore o fumo. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio. • Arrestare l'utilizzo e chiudere la finestra in caso di forte pioggia o uragano. Se possibile allontare il prodotto dalla finestra prima dell'arrivo di una forte pioggia. • Contattare il centro di assistenza autorizzato quando il condizionatore d'aria è stato immerso in acqua a causa di un allagamento. La mancanza di applicazione di questa precauzione può provocare un'esplosione o un incendio. • Fare attenzione che l'acqua non entri all'interno del prodotto. • Assicurare una ventilazione sufficiente quando questo condizionatore d'aria e un apparecchio di riscaldamento come un riscaldatore sono usati contemporaneamente. La mancanza di applicazione di questa precauzione può provocare incendio, ferimento grave o guasto del prodotto. • Spegnere l'alimentazione principale e staccare la spina quando si pulisce o si ripara il condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare la morte, ferimento grave o guasto del prodotto. • Staccare la spina quando il condizionatore d'aria non viene usato per un periodo di tempo lungo. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto. • Non appoggiare alcun oggetto sul condizionatore d'aria. Essa può provocare un guasto del prodotto. • Per la pulizia interna, contattare un nostro centro di servizio autorizzato o un rivenditore. Non usare un detersivo aggressivo che provoca corrosione o danno all’unità. Un detersivo aggressivo può anche provocare il guasto del prodotto, incendio o scossa elettrica. • Questo elettrodomestico non è previsto per l’uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensorie o mentali o con mancanza di esperienza e conoscenza salvo che essi siano controllati con supervisione e istruzione riguardo l’uso dell’elettrodomestico da parte di persona responsabile della loro sicurezza. • E’consigliabile vigilare sui bambini affinché essi non giochino con l’elettrodomestico.

ISTRUZIONI DI SICUREZZA IMPORTANTI

! PRECAUZIONE Installazione

• Installare un tubo di drenaggio per il corretto scarico dell'acqua condensata. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto. • Mantenere il livello costante quando si installa il prodotto, • Installare il condizionatore d'aria in posizione in cui il rumore dell'unità esterna o del gas di scarico non provochi fastidio ai vicini di casa. La mancanza di applicazione di questa precauzione può provocare un conflitto fra i vicini di casa. • Quando si trasporta l'apparecchio, occorre la cooperazione di almeno 2 o più persone, o di un carrello a forche. Questo può provocare un ferimento grave. • Non installare il condizionatore d'aria in posizione in cui sia esposto al vento marino (spruzzatura di sale) in modo diretto. Questo può provocare un guasto del prodotto.

Utilizzo • Non esporre le persone, gli animali o le piante al vento freddo o caldo prodotto dal condizionatore d'aria. Questo può provocare un ferimento/danno grave. • Non usare il prodotto per usi speciali, come la consevazione di alimenti, lavori artistici, ecc. Questo è un condizionatore d'aria per uso delle persone, non un sistema di refrigerazione di precisione. Questo può provocare la morte, incendio o scossa elettrica. • Non chiudere l'ingresso o l'uscita del flusso di aria. Questo può provocare esplosione o guasto del prodotto. • Non usare detersivi di pulizia o solventi aggresivi quando si pulisce il condizionatore, né spruzzare acqua. Usare un panno soffice. Questo può provocare un ferimento grave o guasto del prodotto. • Non toccare le parti di metallo del condizionatore d'aria quando si estrae il filtro dell'aria. Questo può provocare un ferimento grave o guasto del prodotto. • Non appoggiare alcuno oggetto sul condizionatore d'aria. Questo può provocare un danno al prodotto. • Inserire sempre il filtro in modo stabile dopo la pulizia. Pulire il filtro ogni due settimane o più spesso se necessario. • Non introdurre le mani o altri oggetti attraverso la bocchetta di ingresso o di uscita mentre il condizionatore è in funzione. Questo può provocare la scossa elettrica. • Non bere l'acqua scaricata dal condizionatore. Si pososono verificare seri danni per la salute. • Usare uno sgabello pesante o una scala quando si esegue la pulizia, la manutenzione o la riparazione del condizionatore ad una certa altezza. La mancanza di questa condizione può provocare un ferimento grave o guasto del prodotto. • Non combinare le batterie per il telecomando con altri tipi di batterie o non combinare le batterie nuove con quelle usate. Questo può provocare un guasto del prodotto. • Non ricaricare o smontare le batterie. Questo può provocare esplosione, incendio o ferimento grave. • Non usare il telecomando se si verifica una perdita di fluido da una batteria. Se il vostro vestito o la vostra pelle sono esposti al fluido delle batterie per una perdita, lavatevi con acqua pulita. Questo può provocare un ferimento grave. • Se inalate il fluido delle batterie per una perdita, lavate l'interno della bocca con cura e quindi consultate un medico. Questo può provocare complicazioni gravi per la salute.

Il funzionamento è irregolare. La tabella seguente indica le variazioni di temperatura entro le quali il condizionatore può essere usato. Modo Raffredamento Riscaldamento

Temperatura interna 18°C~32°C

16°C~30°C Temperatura esterna -10°C~48°C

• Accertare che non vi sia perdita di fluido refrigerante dopo l'installazione o la riparazione del condizionatore d'aria. La mancanza di applicazione di questa precauzione può provocare un guasto del prodotto.

SOMMARIO SOMMARIO ITALIANO

2 CONSIGLI PER IL RISPARMIO DI ENERGIA

13 FUNZIONI AVANZATE 13

Variazione rapida della temperatura ambiente

Purificazione dell'aria ambiente

- Operazione di pulizia automatica

7 PRIMA DELL'USO Operazione di commutazione automatica

Modo di controllo energia

Luminosità dello schermo del display

- Inserzione delle batterie

- Installazione del supporto del telecomando

Utilizzo del condizionatore d'aria senza il telecomando

Riavvio del condizionatore in modo automatico

Operazione di pulizia del Inonizzatore

3 ISTRUZIONI DI SICUREZZA IMPORTANTI

10 FUNZIONI PRINCIPALI 10

Raffreddamento della vostra stanza

Riscaldamento della vostra stanza

Pulizia del filtro aria

Pulizia del filtro 3M

Regolazione della velocità del ventilatore

Regolazione della direzione del flusso d'aria

Impostazione del temporizzatore

- Impostazione dell'ora attuale

- Accensione del condizionatoree d'aria automaticamente all'ora selezionata.

- Spegnimento del condizionatoree d'aria automaticamente all'ora selezionata.

- Cancellazione dell'impostazione del temporizzatore

- Impostazione del modo di attesa

19 RICERCA GUASTI 19

Funzione di autodiagnosi

Prima di richiedere l'assistenza

PRIMA DELL'USO Unità Interne

Ingresso dell'aria Filtro dell’aria

Tasto ON/OFF Griglia anteriore

Filtro 3M Inonizzatore Aletta orizzontale

Uscita dell'aria Aletta verticale

Spia di funzionamento

Ricevitore del segnale

* Questa caratteristica può variare secondo il modello.

NOTA Il numero di lampade spia per l'utilizzo e le loro posizioni possono variare, in relazione al modello di condizionatroe d'aria.

Unità esterna Bocchettoni aria in ingresso

Bocchettoni aria in uscita Cavo di collegamento Tubi di raffreddamento Pompa di scarico Piastra della base

* Questa caratteristica può variare secondo il modello.

PRIMA DELL'USO Uso del telecomando

ITALIANO Potete usare il condizionatore d'aria in modo più conveniente con il telecomando. Potete leggere l'uso dei pulsanti per le funzioni addizionali sotto il coperchio del telecomando.

Telecomando senza fili

Pannello di Schermo di visualizcontrollo zazione

l Schermo di visualizzazione

Pannello di controllo

L Descrizione Tasto per Inonizzatore*: Lo Inonizzatore sterilizza i batteri aerei e altre sostanze pericolose. Pulsante di modo di attesa automatico *: Impostra l'uso del modo di attesa automatico. Pulsanti di regolazione della temperatura: Regolano la temperatura ambiente quando si raffredda e quando si riscalda. Pulsante on/off: Attiva/disattiva l'alimentazione (on/off). Pulsante velocità ventilatore unità interna: Regola la velocità del ventilatore.

Pulsante selezione modo di funzionamento*: Seleziona il modo di funzionamento. A C Operazione di raffreddamento (A) / utilizzo autoD B E matico o commutazione automatica (C) / utilizzo di deumidificazione (D) / utilizzo di riscaldamento (B) / circolazione d'aria (E)

Pulsante raffreddamento/riscaldamento a getto*: Riscalda o raffredda la temperatura ambiente entro un periodo di tempo breve. Pulsante direzione flusso aria: Regola la direzione del flusso d'aria verticalmente o orizzontalmente. Pulsante per visualizzazione della temperatura: Visualizza la temperatura ambiente. L’unità modifica l’indicazione da °C a °F premendo il tasto per 5 secondi. Pulsante del temporizzatore: Regola il tempo attuale e il tempo di avvio /tempo di arresto.

Pulsante di impostazione/cancellazione: Regola o cancella le funzioni.

Pulsante di impostazione: Azzera le impostazioni del condizionatore d'aria.

J Pulsante di navigazione e delle funzioni *: Regola il tempo e regola le funzioni speciali. I Aziona modo SILENZIOSO/ J Aziona modo controllo/elettr. / J: Pulizia automatica modo silenzioso e modo controllo elettr. non sono disponibili nello stesso tempo

Pulsante LUMINOSO : Regola la luminosità del display dell’unità interna.

* Alcune funzioni possono non essere supportate, in relazione al modello.

PRIMA DELL'USO Inserzione delle batterie

3 Fissare il supporto avvvitando le 2 viti stabilmente con un cacciavite.

ITALIANO Inserire le batterie prima di usare il telecomando. Il tipo di batterie usato è AAA (1,5 V). 1 Togliere il coperchio delle batterie.

4 Far scorrere il telecomando sul supporto.

2 Inseire le nuove batterie + e - accertare che i terminali delle batterie siano installati correttamente.

Metodo di utilizzo 3 Rimontare il coperchio delle batterie.

Puntare il telecomando verso il ricevitore del segnale nel fondo del condizionatore per poterlo usare.

NOTA Se lo schermo del display del telecomando riduce la sua luminosità, sostituire le batterie.

Installazione del supporto del telecomando Installare il supporto in posizione lontana da irradiazione diretta del sole per proteggere il telecomando. 1 Scegliere una posizione sicura e facilmente accessibile. 2 Rimuovere il film di protezione di etichetta adesiva dal retro del supporto prima di collegarlo alla parete.

• Il telecomando può comandare altri dispositivi elettronici se è puntato verso essi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del condizionatore. • Per un corretto funzionamento, usare un panno soffice per pulire il trasmettitore e il ricevitore dei segnali.

10 FUNZIONI PRINCIPALI FUNZIONI PRINCIPALI ITALIANO Raffreddamento della vostra stanza (Uso di raffreddamento) 1 Premere | per accendere il dispositivo. 2 Premere f ripetutamente per selezionare l'uso di raffreddamento. - A se è visualizzato sullo schermo del display.

3 Premere G o H se è visualizzato sullo schermo del display. - Il campo di temperature è di 18°C (64°F) ~30°C (86°F).

NOTA I modelli con la sola funzione di raffreddamento non hanno questa funzione.

Eliminare l'umidità (Utilizzo di deumidificazione) Questo modo rimuove l'umidità in eccesso da un ambiente con elevata umidità o nella stagione piovosa per evitare la formazione di muffa. Questo modo regola la temperatura ambiente e la velocità del ventilatore automaticamente per mantenere il livello ottimale di umidità. 1 Premere | per accendere il dispositivo. 2 Premere f più volte per selezionare l'operazione di umidificazione. - D se è visualizzato sullo schermo del display.

Riscaldamento della vostra stanza (Uso di Riscaldamento) 1 Premere | per accendere il dispositivo. 2 Premere f ripetutamente per selezionare l'uso di Riscaldamento. - B se è visualizzato sullo schermo del display.

• In questo modo non potete regolare la temperatura ambiente, quando essa è regolata automaticamente. Inoltre la temperatura ambiente non è visualizzata sullo schermo del display.

3 Premere G o H per impostare la temperatura desiderata. - Il campo di temperature è di 16°C (60°F) ~30°C (86°F).

FUNZIONI PRINCIPALI Aerare l'ambiente (Operazione di circolazione dell'aria)

3 Premere g per regolare la velocità del ventilatore.

Regolazione della velocità del ventilatore 1 Premere g ripetutamente per regolare la velocità del ventilatore. - Selezionare R se desiderate l'aria alla temperatura naturale. Le velocità del ventilatore verrà regolata automaticamente. Osservazione

Velocità Alto Medio Basso Vento Naturale

Regolazione della direzione del flusso d'aria 1 Per regolare la direzione del flusso d'aria

orizzontalmente premere i ripetutamente e selezionare la velocità desiderata. - Selezionare : per regolare la direzione del flusso d'aria in modo automatico.

• La regolazione della direzione del flusso d'aria in verticale può non essere supportata in relazione al modello. • La regolazione del deflettore d'aria in modo arbitrario può provocare un guasto del prodotto. • Se riavviate il condizionatore d'aria, esso riparte per funzionare con la direzione del flusso d'aria impostata precedentemente, di modo che il deflettore dell'aria può non essere corrispondente all'icona visualizzata sul telecomando. Quando questo sia necessario, premere i per regolare nuovamente la direzione del flusso d'aria.

Impostazione del temporizzatore Potete usare la funzione del temporizzatore per risparmiare energia e per usare il condizionatore con maggiore rendimento.

Impostazione dell'ora attuale 1 Premere p e mantenerlo premuto per più di 3 secondi. - L'icona AM/PM lampeggia nel fondo dello schermo del display.

ITALIANO Questo modo fa circolare l'aria ambiente senza cambiare la temperatura ambiente. La spia del raffreddamento si accende quando si attiva il modo di circolazione. 1 Premere | per accendere il dispositivo. 2 Premere f per selezionare l'uso di Circolazione dell'aria . - E se è visualizzato sullo schermo del display.

12 FUNZIONI PRINCIPALI

2 Premere E o F per selezionare i miITALIANO

nuti. 3 Premere p per terminare.

Accensione del condizionatoree d'aria automaticamente all'ora selezionata.

Cancellazione dell'impostazione del temporizzatore 1 Premere m o n per selezionare l'impostazione del temporizzatore per la cancellazione. 2 Premere p. - Per cancellare le impostazioni del temporizzatore, premere p.

1 Premere m. - L'icona indicata di seguito lampeggia nel fondo dello schermo del display.

2 Premere E o F per selezionare i minuti.

3 Premere p per terminare.

Impostazione del modo di attesa Usare il modo di attesa per spegnere il condizionatore automaticamente quando andate a dormire. 1 Premere | per accendere il dispositivo. 2 Premere l. 3 Premere E o F per selezionare l'ore (fino a 7 ore). 4 Premere p per terminare. - T è visualizzata sullo schermo del display nel modo di attesa.

Spegnimento del condizionatoree d'aria automaticamente all'ora selezionata. 1 Premere n. - L'icona indicata di seguito lampeggia nel fondo dello schermo del display.

2 Premere E o F per selezionare i minuti. 3 Premere p per terminare.

NOTA Nei modi di raffreddamento e deumidificazione, la temperatura aumenta di 1°C dopo 30 minuti e di un 1°C ulteriore dopo altri 30 minuti per un sonno più confortevole. La temperatura aumenta fino a 2°C dalla temperatura preimpostata.

FUNZIONI AVANZATE 13

FUNZIONI AVANZATE Purificazione dell'aria ambiente

Variazione rapida della temperatura ambiente

Operazione di pulizia automatica

(operazione di raffreddamento/riscaldamento rapido) Questo modo vi permette di raffreddare l'aria ambiente rapidamente in estate o di riscaldarla rapidamente in inverno. 1 Premere | per accendere il dispositivo. 2 Premere M.

- Nel modo di raffreddamento rapido, l'aria a forte velocità è soffiata ad una temperatura di 18°C (64°F) per 30 minuti. - Nel modo di riscaldamento rapido, l'aria a forte velocità è soffiata ad una temperatura di 30°C (86°F) per 30 minuti.

• Nel modo di circolazione d'aria, automatico o cambio automatico, questa funzione non può essere usata. • Questa funzione può non essere supportata, in relazione al tipo di modello.

Nelle operazioni di raffreddamento e deumidificazione l'umidità viene generata entro l'unità interna. Usare la funzione di pulizia automatica per rimuovere tale umidità. 1 Premere | per accendere il dispositivo. 2 Premere H. - J se è visualizzato sullo schermo del display.

- Se fermate l'apparecchio, il ventilatore funziona ancora per 30 minuti e pulisce il volume interno dell'unità interna.

NOTA Alcuni pulsanti non possono essere usati mentre è attiva la funzione di pulizia automatica.

ITALIANO Il condizionatore offre alcune caratteristice addizionali avanzate.

14 FUNZIONI AVANZATE ITALIANO Utilizzo automatico

3 Premere E o F per impostare la tem-

(Intelligenza artificiale)

peratura desiderata. - Il campo di temperature è di 18°C (64°F) ~30°C (86°F). 4 Premere g ripetutamente per selezionare la velocità del ventilatore.

Modelli con solo raffreddamento In questo modo, la velocità del ventilatore e la temperatura sono regolate automaticamente, in base alla temperatura ambiente. 1 Premere | per accendere il dispositivo. 2 Premere f ripetutamente per selezionare il funzionamento automatico. 3 Premere E o F per selezionare il codice di uso desiderato se la temperatura è superiore o inferiore alla temperatura desiderata. Codice Descrizione 2 Raffreddamento 1 Raffreddamento limitato Mantenere temperatura 0 ambiente -1 Riscaldamento limitato -2 Riscaldamento

NOTA Questa funzione può non essere supportata, in relazione al modello.

Modo silenzioso Serve per evitare di disturbare i vicini di casa, riducendo il rumore delle unità esterne. La pressione acustica dell’unità esterna nel modo di raffreddamento e di riscaldamento viene ridotta di 3 dB in raffronto al rumore di targa. 1 Premere | per attivare l’alimentazione. 2 Premere C. - I è visualizzato sullo schermo del display.

• In questo modo non è possibile regolare la velocità, ma potete regolare il deflettore dell'aria per ruotarlo automaticamente. • Questa funzione può non essere supportata, in relazione al modello.

Operazione di commutazione automatica Questo modo cambia il modo di uso automaticamente per mantenere la temperatura impostata ±2°C. 1 Premere | per accendere il dispositivo. 2 Premere f ripetutamente per selezionare l‘operazione di commutazione automatica. - C se è visualizzato sullo schermo del display.

Il funzionamento in modo silenzioso è disponibile al di sotto di impostazioni di temperatura. - Campo di temperature possibile per raffreddamento: Interno 18°C(64°F) ~ 30°C (86°F), Esterno 18°C (64°F) ~ 43°C (109°F) - Campo di temperature possibile per riscaldamento : Interno 16°C (60°F) ~ 30°C (86°F), Esterno 6°C (43°F) ~ 24°C (75°F)

• Impostazione disponibile solo con funzionamento ON (attivo) Molo silenzioso e controllo elettr. non sono disponibili nello stesso tempo. Se il comando elettr. viene premuto nel modo silenzioso, il modo silenzioso viene avviato e il commando elettr. è in funzione. • La capacità può ridursi quando è selezionato il modo silenzioso dell’unità esterna. • Nella circolazione d’aria, nel modo di umidità, questa funzione non può essere usata.

FUNZIONI AVANZATE 15

Modo di controllo energia

1 Premere | per avviare l’alimentazione. 2 Premere B. - J è visualizzato sullo schermo del dis-

Potete reoglare la luminosità dello schermo del display dell'unità interna. 1 Premere \ per impostare la luminosità al livello desiderato.

NOTA Questa funzione può non essere supportata, in relazione al tipo di modello.

Utilizzo del condizionatore d'aria senza il telecomando

Potete usare il pulsante On/Off dell'unità interna per usare il condizionatore quando il telecomando non è disponibile. Tuttavia, la velocità del ventilatore è impostata su alta. 1 Aprire il coperchio anteriore. - Sollevare leggermente i due lati del coperchio.

Avvio di 2Step Il funzionamento in Modo di controllo energia e disponibile al di sotto di impostazioni di temperatura. - Campo di temperature possibile per raffreddamento: Interno 18°C(64°F) ~ 30°C (86°F), Esterno 21°C (69.8°F) ~ 32°C (89.6°F) - Campo di temperature possibile per riscaldamento : Interno 16°C (60°F) ~ 30°C (86°F), Esterno 6°C (43°F) ~ 24°C (75°F)

• Nel modo di raffreddamento, questa funzione può essere usata. • Ogni volta che viene premuto il controllo elettronico del telecomando wireless, l’avvio delle funzioni 1Step, 2Step è ripetuto e commutato. La temperatura desiderata appare per 5 secondi. • La capacità può ridursi quando è selezionato il modo silenzioso dell’unità esterna.

* Questa caratteristica può variare secondo il modello. 2 Premere il pulsante On/Off

* Questa caratteristica può variare secondo il modello.

ITALIANO Esso ottiene l’effetto di risparmio di energia. (Impostazione disponibile in modo raffreddamento) Awio di 1Step : Il consumo di emergenza nel modo di raffreddamento viene ridotto di 20% in raffronto alla capacità di targa. Awio di 2Step : Il consumo di emergenza nel modo di raffreddamento viene ridotto di 40% in raffronto alla capacità di targa.

Luminosità dello schermo del display

16 FUNZIONI AVANZATE - Per i modelli con raffreddamento e riscaldamento, il modo di utilizzo cambia in relazione alla temperatura ambiente.

ITALIANO Temp. ambiente

24°C Uso di riscaldamento

Superiore a 21°C e inferiore a 24°C

23°C Uso di deumidificazione

22°C Uso di raffreddamento

- Per i modelli con solo raffreddamento, la temperatura è impostata a 22°C (71,6°F).

* Questa caratteristica può variare secondo il modello. - Per riabilitare il funzionamento, premere il pulsante On/Off e mantenerlo premuto per 6 secondi. L'unità emette due "beep" e la spia blu lampeggia per 4 volte.

NOTA Se premete e mantenete premuto il pulsante per 3-5 secondi invece che per 6 secondi, l'unità passarà all'operazione di test. Nella operazione di test, l'unità scarica aria a forte velocità per raffreddamento per 18 minuti e quindi torna alle impostazioni di fabbrica.

Riavvio del condizionatore in modo automatico Quando il condizionatore è acceso nuovamente dopo una interruzione della corrente, questa funzione ripristina le impostazioni precedentemente usate. Questa funzione è una impostazione regolata in fabbrica.

Funzione di Riavvio automatico 1 Aprire il coperchio anteriore. - Sollevare leggermente i due lati del coperchio.

Operazione di pulizia del Inonizzatore Le particelle di ioni dello Inonizzatore sviluppato dalla LG sterilizzano i batteri aerei e altre sostanze pericolose. 1 Premere | per accendere il dispositivo. 2 Premere A. - K se è visualizzato sullo schermo del display.

* Questa caratteristica può variare secondo il modello.

2 Premere il pulsante On/Off e mantenerlo premuto per 6 secondi. - L'unità emette due "beep" e la spia lampeggia per 6 volte.

* Questa caratteristica può variare secondo il modello.

• Potete usare questa funzione premendo A senza accendere il condizionatore. • Questa funzione può non essere supportata, in relazione al modello. • Non toccare lo Inonizzatore durante il suo funzionamento.

MANUTENZIONE Tipo Filtro aria

Descrizione Vedere “Pulizia del filtro aria”

intervallo 2 settimane

Vedere “Pulizia dello Inonizzatore”

Filtro 3M Consultare “Pulizia del filtro 3M”

Pulire la superficie dell’unità interna usando un panno soffice e asciutto. Unità Interne

Pulire il tubo di drenaggio del condensato. Pulire il contenitore di drenaggio del condensato. Pulire bene lo scambiatore di calore. Sostituire le batterie del telecomando. Usare il vapore per pulire il serpentino dello scambiatore di calore e gli sfiati del pannello. (consultare un tecnico) Pulire la ventola. Pulire il contenitore di drenaggio del condensato. Verificare che tutto il gruppo del ventilatore sia fissato stabilmente. Verificare i componenti elettrici con getti di aria. Pulire i componenti elettrici con getti di aria.

Regolarmente Ogni 4 anni Un volta all’anno Un volta all’anno Un volta all’anno Regolarmente Un volta all’anno Un volta all’anno Un volta all’anno Un volta all’anno Un volta all’anno

! PRECAUZIONE • Spegnere l'apparecchio e staccare il cordone di alimentazione prima di eseguire qualsiasi manutenzione; altrimenti si può provocare la scossa elettrica. • Non usare acqua che sia più calda di 40°C quando si puliscono i filtri. Questo può provocare deformazione o scolorimento. • Non usate sostanze volatili quando pulite i filtri. Essi possono danneggiare la superficie del prodotto. • Non lavare il filtro 3M con acqua; si potrebbe danneggiare.

• La posizione e la forma dei filtri può essere differente, in relazione al modello. • Pulire i serpentini dello scambiatore di calore dell'unità esterna con regolarità, in quanto la polvere raccolta nei serpentini può ridurre l'efficienza di funzionamento o aumentare i costi energetici.

ITALIANO Se il condizionatore d’aria non verrà usato per un periodo di tempo prolungato, asciugare il condizionatore d’aria per mantenerlo nelle condizioni migliori. 1 Asciugare il condizionatore d’aria in modo completo usando il modo ventilatore per 3-4 ore e distaccare la spina di alimentazione. Si può verificare un danno interno se rimane umidità entro i componenti. 2 Prima di usare nuovamente il condizionatore d’aria, asciugare i componenti interni del condizionatore usando il modo ventilatore per 3-4 ore. Questo eliminerà gli odori che possono essere generati da umidità. Pulire il prodotto regolarmente per mantenere la prestazione ottimale e evitare una possibile interruzione del servizio. * Questa funzione può non essere prevista, in relazione al modello. * Questa caratteristica può variare secondo il modello.

18 MANUTENZIONE ITALIANO Pulizia dello Inonizzatore • Spegnere l’alimentazione e staccare il cordone di alimentazione. • Usare un tampone di cotone asciutto per rimuovere la polvere. Nota : Lo Inonizzatore può non essere incluso in alcuni modelli.

Pulizia del filtro aria

Pulizia del filtro 3M Pulire il filtro aria una volta ogni 2 settimane o più frequentemente se necessario. 1 Spegnare l'apparecchio e staccare il cordone di alimentazione. 2 Aprire il coperchio anteriore. - Sollevare leggermente i due lati del coperchio.

1 Spegnare l'apparecchio e staccare il cor-

* Questa caratteristica può variare secondo il modello.

done di alimentazione.

2 Aprire il coperchio anteriore e estrarre il filtro aria (vedere "Pulizia del filtro aria").

3 Estrarre il filtro 3M.

* Questa caratteristica può variare secondo il modello.

4 Utilizzare l’aspirapolvere per rimuovere lo 3 Usare la manopola del filtro aria, sollevarlo leggermente e estrarlo dall'unità.

sporco. Non lavare il Filtro antipolvere Micro powered by 3M Tech con acqua; si potrebbe danneggiare.

* Questa caratteristica può variare secondo il modello.

4 Pulire il filtro con un aspirapolvere o con acqua calda. - Se è difficile rimuovere la polvere, lavare il filtro in acqua tiepida con detergente. 5 Asciugare il filtro in posizione ombreggiata.

• Suggeriamo di cambiare il filtro 3M ogni 6 mesi • La posizione dei filtri può essere diversa, in relazione al modello. • Nel caso si necessiti di ulteriori filtri, si prega di contattare il centro assistenza LG. (Fare riferimento alla garanzia)

RICERCA GUASTI Questo prodotto ha una funzione di auto-diagnosi incorporata. Se si verifica un errore, la lampada spia dell'unità interna lampeggerà ad intervalli di 2 secondi. Se questo si verifica, contattate il fornitore locale o il centro di assistenza.

Prima di richiedere l'assistenza Controllare quanto segue prima di contattare il centro di assistenza. Se il problema persiste, contattate il vostro centro di assistenza locale. Problema

Spegnere il condizionatore, staccare il cordone di alimentazione e contattare il centro di assistenza.

Si genera un odore di bruciato e uno strano suono generato dall'unità. L'acqua scola dall'unità interna anche quando il livello di umidità è basso. Il cordone di alimentazione è danneggiato o genera un calore eccessivo. Un interruttore, un interruttore automatico (di sicurezza, di terra) o un fusibile non funziona in modo corretto. Il condizionatore non Controllare se il cordone di alimentazione è è collegato all'alimenstaccato dalla presa. tazione. Un fusibile è bruciato Sostituire il fusibile e controllare se l'intero l'alimentazione di ruttore automatico è scattato. corrente è bloccata.

Il condizionatore d'aria non funziona.

Spegnere il condizionatore quando si veriSi è verificata una fica una interruzione di corrente. Quando la mancanza di corrente. corrente è ripristinata, attendere 3 minuti, e quindi accendere il condizionatore. La tensione è troppo alta o troppo bassa.

Controllare se l'interruttore automatico è scattato.

Il condizionatore è spento automaticamente nel momento attuale.

Premere nuovamente il pulsante di accensione.

ITALIANO Funzione di autodiagnosi

20 RICERCA GUASTI Problema

ITALIANO Accertare che non siano presenti tende, L'aria non circola corschermi o mobili che bloccano il getto di rettamente. aria del condizionatore.

Il filtro aria è sporco.

Pulire il filtro aria una volta ogni 2 settimane. Vedere "Pulizia filtro aria" per maggiori informazioni.

La temperatura ambiente è troppo elevata.

In estate, può essere necessario un certo tempo per raffreddare l'aria ambiente. In questo caso, selezionare l'uso di raffreddamento rapido per raffreddare più rapidamente.

Verificare che l'aria fredda non sfugga nelL'aria fredda esce dall'ambiente attraverso i punti di ventilaIl condizionatore non genera l'ambiente. zione. aria fredda. La temperatura desiderata è superiore a quella impostata.

Impostare la temperatura desiderata ad un valore inferiore alla temperatura attuale.

E' presente una sorgente di riscaldamento nelle vicinanze.

Evitare di usare un generatore termico come un forno elettrico o un bruciatore a gas mentre il condizionatore è in funzione.

Nell'operazione di circolazione d'aria, l'aria E' stata selezionata è soffiata dal condizionatore senza raffredl'operazione di circola- dare o riscaldare l'aria ambiente. Regolare zione d'aria. il modo di funzionamento nel modo di raffreddamento.

Non è possibile regolare la velocità del ventilatore.

In alcuni modi di funzionamento, come i E' stato selezionato modi di funzionamento a getto rapido o l'uso automatico, con deumidificazione, non potete regolare l'uso rapido o l'uso la velocità. Selezionare il modo d'uso in cui con deumidificazione. potete regolare la velocità del ventilatore.

Non è possibile regolare la temperatura.

In alcuni modi di funzionamento, come il modo a circolazione d'aria o l'utilizzo a E' stato selezionato getto rapido, non potete regolare la teml'uso con circolazione peratura. Selezionare il modo di funzionad'aria o l'uso rapido. mento in cui si può regolare la temperatura.

ESPAÑOL MANUAL DEL PROPIETARIO AIRE ACONDICIONADO Por favor lea este manual detenidamente antes de utilizar su equipo y guárdelo para consultas futuras. TIPO : MONTADO EN LA PARED

Riscaldamento della vostra stanza

Riscaldamento della vostra stanza (Uso di Riscaldamento) 1 Pulse | para encender el aparato. 2 Premere f ripetutamente per selezionare l'uso di Riscaldamento. - Se muestra B en la pantalla.

Funzione di Riavvio automatico 1 Abra la tapa frontal.
