HASZNÁLATI ÚTMUTATÓ P12RL LG

FELHASZNÁLÓI KÉZIKÖNYV KlÍMABERENDEZÉS Kérjük, mielõtt szobai klímaberendezését felszerelné és üzembe helyezné, gondosan és alaposan olvassa el ezt a felhasználói kézikönyvet.

ENERGIA-TAKARÉKOSSÁGI JAVASLATOK ENERGIA-TAKARÉKOSSÁGI JAVASLATOK A következő tanácsok segítenek a légkondicionáló használatával járó energia-felhasználás csökkentésében. A következő tanácsok alkalmazásával hatékonyabbá válhat a légkondicionáló használata: • A belső teret ne hűtse le túlságosan. Ez káros lehet az egészségre és több áramot fogyaszt. • A légkondicionáló üzemeltetése közben árnyékolóval vagy függönnyel takarja el a napfényt. • A légkondicionáló üzemeltetése közben tartsa zárva az ajtókat és ablakokat. • A levegőáramlást vízszintesen vagy függőlegesen úgy állítsa be, hogy a levegő keringjen a helyiségben. • Gyorsítsa fel a ventilátort, hogy a beltéri levegő gyorsan, rövid idő alatt lehűljön vagy felmelegedjen. • Rendszeresen nyissa ki az ablakot és szellőztessen, mert a légkondicionálót több órán keresztül üzemeltetve a belső levegő elhasználódhat. • Kéthetente tisztítsa meg a levegőszűrőt. A levegőszűrőn felhalmozódott por és szennyeződés gátolhatja a levegő áramlását és gyengítheti a hűtési/páramentesítési funkciókat.

MAGYAR Kapcsolja hozzá ehhez a laphoz az átvételi elismervényt, hogy kéznél legyen, ha igazolni kell a vásárlás időpontját, vagy ha jótállási problémák merülnének fel. Írja be ide a típusszámot és a gyári számot: Típusszám: Gyári szám: Ezeket a számokat az egyes készülékek oldalán lévő címkén találja meg. A kereskedő neve: A vásárlás dátuma:

FONTOS BIZTONSÁGI ELŐÍRÁSOK

FONTOS BIZTONSÁGI ELŐÍRÁSOK A KÉSZÜLÉK HASZNÁLATBA VÉTELE ELŐTT OLVASSON EL MINDEN ELŐÍRÁST. A veszélyes helyzetek megelőzése és a készülék legjobb teljesítménye érdekében tartsa be az összes következő előírást.

! FIGYELEM Az előírások figyelmen kívül hagyása súlyos sérülést vagy halált okozhat.

! VIGYÁZAT Az utasítások figyelmen kívül hagyása kisebb sérülést okozhat.

! FIGYELEM • A nem szakember által végzett felszerelés vagy javítás veszélyes lehet Önre és másokra nézve. • Appliance kell beépíteni a nemzeti kábelezés előírásoknak. • Ha a hálózati kábel megsérül, akkor azt csak a gyártó, a szakszerviz, vagy hasonlóan képzett szerelő cserélheti ki. • A kézikönyv szakemberek számára készült, akik tisztában vannak a biztonsági eljárásokkal, valamint rendelkeznek a szükséges szerszámokkal és vizsgálóeszközökkel. • A kézikönyv biztonsági figyelmeztetéseinek figyelmen kívül hagyása személyi sérülést és/vagy halált okozhat, a készülék meghibásodhat vagy megrongálódhat. • Ha a tápkábelt ki kell cserélni, csere munkát kell végezni csak engedéllyel rendelkező munkatársak kizárólag eredeti pótalkatrészek.

• A légkondicionáló terhelésének megfelelő szabványos kismegszakítót és biztosítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat. • A légkondicionáló felszerelésével vagy áthelyezésével kapcsolatban keressen fel egy hivatalos szakszervizt. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat. • Mindig földelt hálózati csatlakozót és aljzatot használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat. • Biztonságosan szerelje fel a vezérlődoboz paneljét és fedelét. Ellenkező esetben robbanás vagy tűz keletkezhet. • A légkondicionálóhoz külön hálózati csatlakozót és kismegszakítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat. • A légkondicionáló terhelésének megfelelő szabványos kismegszakítót és biztosítót használjon. Ennek be nem tartása áramütést okozhat vagy a készülék meghibásodhat. • A tápkábelt ne alakítsa át és ne toldja meg. Ha a hálózati kábelen repedések vannak, a szigetelés lehámlott vagy megrongálódott, akkor ki kell cserélni. Ez tüzet vagy áramütést okozhat. • Legyen óvatos a készülék kicsomagolása és felszerelése során. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat. • A légkondicionálót ne szerelje instabil felületre, vagy olyan helyre, ahonnan leeshet. Ez súlyos sérülést vagy halált okozhat vagy a készülék meghibásodhat. • A szivárgásvizsgálathoz és a légtelenítéshez nem gyúlékony gázt (nitrogén) használjon; sűrített levegő vagy gyúlékony gáz használata tüzet vagy robbanást okozhat.

FONTOS BIZTONSÁGI ELŐÍRÁSOK Működés • Ne járassa hosszabb ideig a klímaberendezést ha nagyon nagy a levegő páratartalma vagy egy ajtó vagy ablak nyitva maradt. Ellenkező esetben a készülék károsodhat. • Ügyeljen arra, hogy üzemelés közben a hálózati kábelt ne húzzák ki és ne sérülhessen meg. Ennek be nem tartása tüzet, áramütést okozhat vagy a készülék meghibásodhat. • Ne tegyen semmilyen tárgyat a hálózati kábelre. Ez áramütést okozhat vagy a készülék meghibásodhat. • A légkondicionálót ne a hálózati kábel csatlakoztatásával vagy lecsatlakoztatásával kapcsolja be vagy ki. Ez tüzet vagy áramütést okozhat. • Nedves kézzel ne érintse meg, ne üzemeltesse és ne javítsa a készüléket. Ez áramütést okozhat vagy a készülék meghibásodhat. • A hálózati kábel közelében ne legyen fűtőtest vagy más fűtőberendezés. Ez tüzet, áramütést okozhat vagy a készülék meghibásodhat. • Ne kerüljön víz a légkondicionáló belsejébe. Ez tüzet vagy robbanást okozhat. • A légkondicionáló közelében ne tároljon éghető anyagot, pl. benzint vagy oldószert. Ez tüzet vagy robbanást okozhat. • Szellőzés nélküli szűk helyen ne használja hosszú ideig a légkondicionálót. Rendszeresen szellőztesse a helyiséget. Ellenkező esetben robbanás vagy tűz keletkezhet. • Gázszivárgás esetén a légkondicionáló ismételt bekapcsolása előtt alaposan szellőztessen ki. Ellenkező esetben robbanás vagy tűz keletkezhet. • Ha a légkondicionálóból zaj, szag vagy füst jön elő, csatlakoztassa le a hálózati feszültségről. Ellenkező esetben robbanás vagy tűz keletkezhet. • Vihar vagy hurrikán esetén állítsa le a készüléket és zárja be az ablakot. Ha lehetséges, a hurrikán érkezése előtt vigye el a készüléket az ablaktól. • Ha a készülék víz alá került, keressen fel egy hivatalos szakszervizt. Ellenkező esetben robbanás vagy tűz keletkezhet. • Ügyeljen arra, hogy ne jusson víz a készülékbe. • A légkondicionáló és fűtőkészülék együttes használata esetén biztosítson megfelelő szellőzést. Ennek be nem tartása súlyos sérülést, tüzet okozhat vagy a készülék meghibásodhat. • A légkondicionáló tisztításakor vagy javításakor kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről. Ennek be nem tartása súlyos sérülést, halált okozhat vagy a készülék meghibásodhat. • Ha a légkondicionálót hosszú ideig nem használja, csatlakoztassa le a hálózati feszültségről. Ellenkező esetben a készülék károsodhat. • Ne tegyen semmilyen tárgyat a légkondicionálóra. Ez a készülék károsodását okozhatja. • A belső tisztítással kapcsolatban mindig forduljon a márkakereskedőhöz vagy egy hivatalos szervizközponthoz. Ne használjon agresszív tisztítószereket, amelyek korróziót okozhatnak és megrongálhatják a készüléket. Az agresszív tisztítószer a készülék meghibásodását is okozhatja, valamint tűzés áramütés-veszélyt idézhet elő.

• Csökkent fizikai, érzékelési vagy szellemi képességű, tapasztalattal és gyakorlattal nem rendelkező személyek (és gyerekek) felügyelet nélkül nem használhatják a készüléket, hacsak a biztonságukért felelős személyek előzőleg erre ki nem oktatták őket. • Gyerekek ne játsszanak a készülékkel.

FONTOS BIZTONSÁGI ELŐÍRÁSOK

! VIGYÁZAT Felszerelés • A légkondicionáló felszerelése vagy javítása után mindig ellenőrizze, hogy nem szivárog-e a hűtőközeg. Ellenkező esetben a készülék károsodhat. • A kondenzvíz jó elvezetése érdekében helyesen készítse el a vízelvezetést. Ellenkező esetben a készülék károsodhat. • A készüléket vízszintezve kell felszerelni. • A légkondicionálót olyan helyen szerelje fel, ahol a kültéri egység zaja vagy a kimeneti gáz nem okoz kényelmetlenséget a szomszédoknak. Ellenkező esetben meggyűlhet a baja a szomszédokkal. • A készüléket legalább két emberrel vagy emelővillás targoncával kell szállítani. Ellenkező esetben súlyos sérülés keletkezhet. • Ne szerelje a készüléket olyan helyre, ahol az közvetlenül ki van téve tengeri szélnek (sós permetnek). Ez a készülék károsodását okozhatja.

Üzemeltetés • A légkondicionáló hideg légáramlata ne érjen közvetlenül embert, állatot vagy növényt. Ellenkező esetben súlyos sérülés keletkezhet. • Ne használja a készüléket speciális célokra, pl. étel, műalkotások stb. megóvására. Ez egy fogyasztói klímaberendezés, nem pedig precíziós hűtőrendszer. Ez halált, tüzet vagy áramütést okozhat. • Ne torlaszolja el a be- vagy kilépő levegőáramot. Ez robbanást okozhat, vagy a készülék károsodhat. • A légkondicionáló tisztításához ne használjon erős tisztítószert vagy oldószert, illetve vízpermetet. A tisztogatáshoz puha rongyot használjon. Ellenkező esetben súlyos sérülés keletkezhet vagy a készülék meghibásodhat. • A levegőszűrő eltávolításakor ne érintse meg a készülék fém alkatrészeit. Ellenkező esetben súlyos sérülés keletkezhet vagy a készülék meghibásodhat. • Ne tegyen semmilyen tárgyat a légkondicionálóra. Ez a készülék károsodását okozhatja. • Tisztítás után mindig biztonságosan rögzítse a szűrőt. Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a szűrőt. • A légkondicionáló működése közben a levegő be- és kimeneti nyílásain ne dugja be a kezét és semmilyen más tárgyat. Ez áramütést okozhat. • Ne igya meg a légkondicionálóból elvezetett kondenzvizet. Ez súlyos egészségkárosodást okozhat. • A készülék tisztításakor, javításakor vagy karbantartásakor használjon biztosan álló széket vagy létrát. Ennek be nem tartása súlyos sérülést okozhat vagy a készülék meghibásodhat. • A távvezérlőben ne használjon vegyes típusú elemeket, vagy használt és új elemeket vegyesen. Ellenkező esetben a készülék károsodhat. • Ne töltse és ne szerelje szét az elemeket. Ellenkező esetben robbanás, tűz vagy súlyos sérülés keletkezhet. • Ha az elemből folyadék szivárog, hagyja abba a távvezérlő használatát. Ha az elemekből szivárgó folyadék a ruhájára vagy a bőrére kerül, tiszta vízzel mossa le. Ellenkező esetben súlyos sérülés keletkezhet. • Ha lenyeli az elemből szivárgó folyadékot, alaposan mossa ki a száját és forduljon orvoshoz. Ellenkező esetben súlyos egészségkárosodás keletkezhet.

Üzemi tartományok A következő táblázat a légkondicionáló üzemi hőmérséklet-tartományait mutatja. Mód Hűtés Fűtés

Beltéri hőmérséklet 18°C~32°C

16°C~30°C Kültéri hőmérséklet -10°C~48°C -10°C~24°C

A szobahőmérséklet gyors változtatása

Beltéri levegő tisztítása

- Automatikus tisztítás (Auto Clean)

Automatikus átváltás üzemmód

A légkondicionáló használata távvezérlő nélkül

A távvezérlő használata

- Az elemek behelyezése

A légkondicionáló automatikus újraindítása

- A távvezérlő-tartó felszerelése

Ionizátor tisztító üzemmód

A levegőszűrő tisztitasa

Nedvesség eltávolítása

A szoba szellőztetése

A ventilátor sebességének beállítása

A levegőáramlás irányának beállítása

Mielőtt a szervizt hívná

- Az óraidő beállítása

- A légkondicionáló automatikus bekapcsolása a megadott időpontban

- A légkondicionáló automatikus bekapcsolása a megadott időpontban

- Az időzítő beállításának törlése

- Alvás üzemmód beállítása

A HASZNÁLATBA VÉTEL ELŐTT

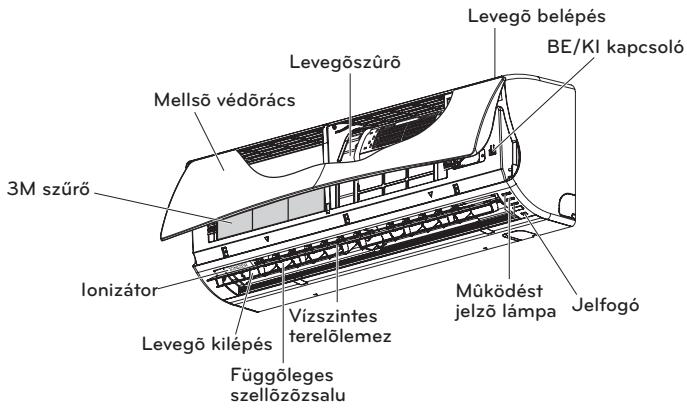

A HASZNÁLATBA VÉTEL ELŐTT Összetevők Beltéri egységek Levegõ belépés Levegõszûrõ

Ionizátor Vízszintes Levegõ kilépés terelõlemez

Mûködést jelzõ lámpa Jelfogó

Függõleges szellõzõzsalu

* A funkció lehet változtatni szerint egyfajta modellt.

MEGJEGYZÉS Az üzemjelző lámpák száma és helye a légkondicionáló típusától függően változhat.

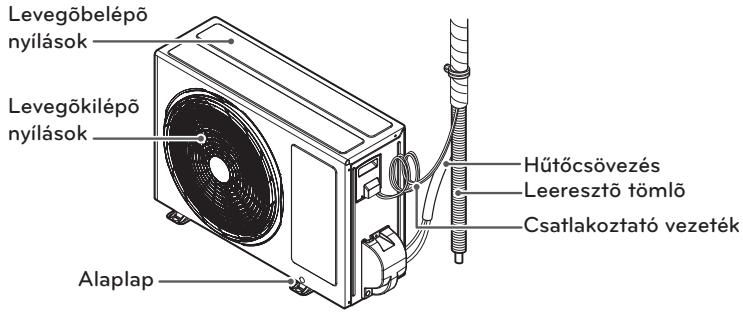

Kültéri egység Levegõbelépõ nyílások Levegõkilépõ nyílások Hűtőcsövezés Leeresztõ tömlõ Csatlakoztató vezeték

* A funkció lehet változtatni szerint egyfajta modellt.

A HASZNÁLATBA VÉTEL ELŐTT A távvezérlő használata A légkondicionálót a mellékelt távvezérlővel kényelmesen lehet vezérelni. A további funkciók gombjai a távvezérlő fedele alatt találhatók.

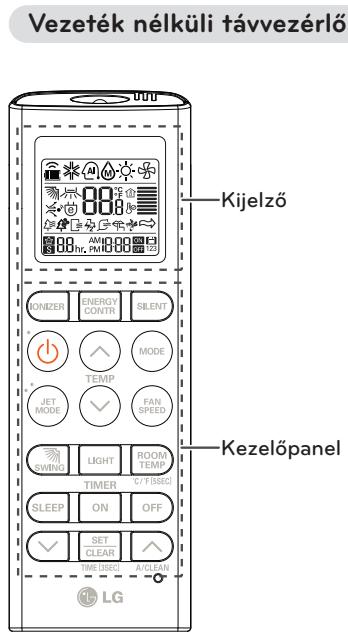

Vezeték nélküli távvezérlő

Hőmérséklet-beállító gombok: Hűtés vagy fűtés üzemmódban a helyiség kívánt hőmérsékletének beállítása. -

Be-/kikapcsoló gomb: A tápfeszültség be- és kikapcsolása. Beltéri ventilátor sebességbeállító gombja: A ventilátor sebességének beállítása.

Üzemmódválasztó gomb*: Az üzemmód kijelölése. A C Hűtés (A) / Automatikus működés vagy D B E automatikus váltás (C) / Páramentesítés (D) / Fűtés (B) / Levegőkeringtetés (E)

Ionizátor gomb*: A ionizátor sterilizálja a levegőben található baktériumokat és más káros anyagokat. Automatikus alvás üzemmód gomb*: Az automatikus alvás-üzemmód beállítása.

Gyors hűtés/fűtés gomb*: A beltéri hőmérsékletet rövid idő alatt lehűti vagy felfűti.

H Levegőáramlás iránya gomb: A levegőáramlás vízszintes vagy függőleges irányának beállítása.

S Hőmérséklet-kijelző gomb: A helyiség hőmérsékletének kijelzése. 5 mp-ig nyomva tartva szintén átvált a °C és °F mértékegység között.

Időzítő gomb: A óraidő, valamint a kezdés/befejezés időpontjának beállítása. Navigáló és funkciógomb*: Az idő és a speciális funkciók beállítása. I CSENDES működés bekapcsolása / J E/VEZÉRLÉS üzemmód/ J: Automatikus tisztítás csendes üzemmód és E/VEZÉRLÉS bekapcsolása együtt nem használható.

Beállítás/törlés gomb: Funkciók be- és kikapcsolása.

Reset gomb: A légkondicionáló beállításainak alaphelyzetbe állítása.

J LIGHT gomb : a beltéri egység kijelzőjének fényereje.

* A típustól függően előfordulhat, hogy egyes funkciók nem használhatók.

A HASZNÁLATBA VÉTEL ELŐTT Az elemek behelyezése

3 A tartót erősen rögzítse a két csavarral.

A távvezérlő használatba vétele előtt helyezze bele az elemeket. Az elemek típusa AAA (1,5 V). 1 Vegye le az elemtartó fedelét.

4 A távvezérlőt csúsztassa a tartóba.

2 Helyezze be az új elemeket + és - ügyeljen a helyes polaritásra.

A használat módja 3 Tegye vissza az elemtartó fedelét.

A távvezérlőt irányítsa a légkondicionáló alján található jelvevő felé.

MEGJEGYZÉS Ha a távvezérlő kijelzője halványodni kezd, cserélje ki az elemeket.

A távvezérlő-tartó felszerelése

• A távvezérlő más elektronikus készülékeket is bekapcsolhat, ha feléjük irányítja. Ügyeljen arra, hogy a távvezérlőt a légkondicionáló jelvevője felé irányítsa. • A helyes működés érdekében a jeladót és a jelvevőt puha kendővel tisztítsa.

MAGYAR A tartót közvetlen napsütéstől védett helyen szerelje fel. 1 Válasszon biztonságos és könnyen elérhető helyet. 2 A tartó hátuljáról távolítsa el az öntapadós ragasztószalag védőfóliáját.

10 ALAPFUNKCIÓK ALAPFUNKCIÓK A szoba lehűtése

Nedvesség eltávolítása

(Hűtés üzemmód) 1 A | gombbal kapcsolja be a készüléket.

2 A hűtés üzemmód beállításához többször nyomja meg a f gombot. - A kijelzőn A jelenik meg.

Ebben az üzemmódban a készülék a nagy páratartalmú környezetből vagy esős időszakban eltávolítja a felesleges páratartalmat, ezzel megelőzi a penész megtelepedését. Ebben az üzemmódban az optimális páratartalom fenntartása érdekében a szobahőmérséklet és a ventilátorsebesség beállítása automatikus. 1 A | gombbal kapcsolja be a készüléket. 2 A páramentesítő funkció bekapcsolásához többször nyomja meg a f gombot. - A kijelzőn D jelenik meg.

3 A G vagy H gombot megnyomva állítsa be a kívánt hőmérsékletet. - A hőmérsékletet a 18°C (64°F) ~30°C (86°F) tartományban lehet beállítani.

Fűtés a szobában (Fűtés üzemmód) 1 A | gombbal kapcsolja be a készüléket. 2 A hűtés Fűtés beállításához többször nyomja meg a f gombot. - A kijelzőn B jelenik meg.

3 A G vagy H gombot megnyomva állítsa be a kívánt hőmérsékletet. - A hőmérsékletet a 16°C (60°F) ~30°C (86°F) tartományban lehet beállítani.

MEGJEGYZÉS A csak hűtő típusokkal ez a funkció nem használható.

• Ebben az üzemmódban a szobahőmérsékletet nem lehet beállítani, mert ez a beállítás automatikus. A szobahőmérséklet a kijelzőn se jelenik meg.

ALAPFUNKCIÓK A szoba szellőztetése (levegőkeringtetés) Ebben az üzemmódban a készülék a szobahőmérséklet megváltoztatása nélkül keringteti a beltéri levegőt. A levegőkeringtető üzemmódban a hűtés-lámpa világít. 1 A | gombbal kapcsolja be a készüléket. 2 A levegőkeringtető funkció bekapcsolásához többször nyomja meg a f gombot. - A kijelzőn E jelenik meg.

3 A ventilátor sebességének beállításához nyomja meg a g gombot.

A ventilátor sebességének beállítása 1 A ventilátor sebességének beállításához

nyomja meg többször a g gombot. - Ha természetes levegőt szeretne, válaszsza a R beállítást. A ventilátor sebessége automatikusan állítódik be.

A levegőáramlás irányának beállítása 1 A levegőáramlást vízszintes irányának beállításához nyomja meg többször a A gombot. - A levegőáramlás irányának automatikus beállításához válassza a H lehetőséget.

• Egyes típusokban a levegőáramlás függőleges irányban nem állítható. • A levegőterelő önkényes beállítása a készülék meghibásodását okozhatja. • A légkondicionáló újraindítás után az előzőleg beállított levegőáramlási iránnyal indul újra, ezért előfordulhat, hogy a légterelő iránya nem felel meg a távvezérlőn kijelzett ikonnak. Ilyen esetben a A megnyomásával ismét állítsa be a levegőáramlás irányát.

Időzítés beállítása Az időzítő funkcióval energiát takaríthat meg és hatékonyabban használhatja a légkondicionálót.

Az óraidő beállítása 1 3 mp-nél hosszabb ideig tartsa nyomva a

T gombot. - Az AM/PM ikon villog a kijelző alján.

2 A E vagy F gombbal válassza a per-

Az időzítő beállításának törlése

cet. 3 A befejezéshez nyomja meg a p gombot.

1 A m vagy n gombbal törölje az időzítés beállítását.

2 Nyomja meg a p gombot.

A légkondicionáló automatikus bekapcsolása a megadott időpontban 1 Nyomja meg a m gombot. - A következő ikon villog a kijelző alján.

2 A E vagy F gombbal válassza a percet.

3 A befejezéshez nyomja meg a p gombot.

- Minden időzítés törléséhez, nyomja meg a p gombot.

Alvás üzemmód beállítása Ebben az üzemmódban a légkondicionáló automatikusan kikapcsol, amikor Ön aludni tér. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a l gombot. 3 A E vagy F gombbal válassza az óra (legfeljebb 7 óra). 4 A befejezéshez nyomja meg a p gombot. - Alvás üzemmódban a kijelzőn T jelenik meg.

A légkondicionáló automatikus bekapcsolása a megadott időpontban 1 Nyomja meg a n gombot. - A következő ikon villog a kijelző alján.

2 A E vagy F gombbal válassza a percet.

3 A befejezéshez nyomja meg a p gombot.

MEGJEGYZÉS A hűtés és páramentesítés üzemmódban a hőmérséklet a kényelmes alvás érdekében 30 perc alatt 1 °C-kal nő, majd a következő 30 perc alatt ismét 1 °C-kal. A hőmérséklet az előre beállított hőmérséklethez képest legfeljebb 2 °C-ot nő.

MAGYAR SPECIÁLIS FUNKCIÓK 13

SPECIÁLIS FUNKCIÓK A légkondicionálónak több speciális funkciója is van.

Beltéri levegő tisztítása Automatikus tisztítás (Auto Clean)

A szobahőmérséklet gyors változtatása (Jet Cool/Heat üzemmód) Ebben az üzemmódban a beltéri levegőt nyáron gyorsan le lehet hűteni, télen gyorsan fel lehet fűteni. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a M gombot.

- A gyors hűtés üzemmódban 30 percig erős, 18°C (64°F)-os levegőáramlás lép ki a készülékből. - A gyors fűtés üzemmódban 30 percig erős, 30°C (86°F)-os levegőáramlás lép ki a készülékből.

Hűtés és páramentesítés üzemmódban a beltéri készülékben nedvesség keletkezik. Az automatikus tisztítás ezt a nedvességet távolítja el. 1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a H gombot. - A kijelzőn J jelenik meg.

- Ha kikapcsolja a tápellátást, a ventilátor 30 percig tovább működik és megtisztítja a beltéri egység belsejét.

MEGJEGYZÉS Az automatikus tisztítás működése közben egyes gombok nem használhatók.

• A levegőkeringtetés, automatikus vagy automatikus átváltás üzemmódban ez a funkció nem használható. • A típustól függően előfordulhat, hogy a funkció nem használható.

14 SPECIÁLIS FUNKCIÓK Automatikus működés (mesterséges intelligencia) Csak hűtő típusok Ebben az üzemmódban a hőmérsékletet és a ventilátor sebességét a szobahőmérsékletnek megfelelően az elektronika automatikusan állítja be. 1 A | gombbal kapcsolja be a készüléket. 2 Az automatikus üzemmód beállításához többször nyomja meg a f gombot. 3 Ha a hőmérséklet kisebb vagy nagyobb mint a kívánt hőmérséklet, a E vagy F megnyomásával válassza a megfelelő üzemmód-kódot. Kód Leírás 2 Hűtés 1 Enyhe hűtés Szobahőmérséklet 0 fenntartása -1 Enyhe fűtés -2 Fűtés

3 A E vagy F vagy gombot megnyomva állítsa be a kívánt hőmérsékletet. - A hőmérsékletet a 18°C (64°F) ~30°C (86°F) tartományban lehet beállítani. 4 A ventilátor sebességének beállításához nyomja meg többször a g gombot.

MEGJEGYZÉS A típustól függően előfordulhat, hogy a funkció nem használható.

Csendes működés A kültéri egységek zajának csökkentésével kevésbé zavarja a szomszédokat. A kültéri egység hangnyomása hűtés és fűtés üzemmódban 3 dB-lel csökken a névleges zajhoz képest. 1 A | gombbal kapcsolja be a készüléket. 2 nyomja meg a C. - A kijelzőn I jelenik meg.

• Ebben az üzemmódban a ventilátor sebessége nem állítható, de a légterelő automatikusan mozgatható. • A típustól függően előfordulhat, hogy a funkció nem használható.

Automatikus átváltás üzemmód

MAGYAR Ez az üzemmód a beállított hőmérséklet ±2 °C pontosságú fenntartásához automatikusan váltja az üzemmódot. 1 A | gombbal kapcsolja be a készüléket. 2 A automatics' átváltás üzemmód beállításához többször nyomja meg a f gombot. - A kijelzőn C jelenik meg.

A csendes üzemmód a következő hőmérsékletek beállítása esetén lehetséges: - Hűtés: 18°C (64°F) ~ 30°C (86°F) belső hőmérséklet, Külső hőmérséklet 18°C (64°F) ~ 43°C (109°F). - Fűtés: 16°C (60°F) ~ 30°C (86°F) belső hőmérséklet, Külső hőmérséklet 6°C (43°F) ~ 24°C (75°F).

• A beállítás csak bekapcsolt (ON) állapotban végezhető. csendes üzemmód és E/VEZÉRLÉS bekapcsolása együtt nem használható. Ha csendes üzemmódban megnyomja az E/Control gombot, a csendes mód kikapcsolódik és az E/Vezérlés lép életbe. • A kültéri egység csendes üzemmódjában a kapacitás csökkenhet. • A levegőkeringtetés és párásítás üzemmódban ez a funkció nem használható.

SPECIÁLIS FUNKCIÓK 15

Energiavezérlés üzemmód

Ez energiatakarékos üzemmódot jelent. (A beállítás levegőhűtés üzemmódban használható.) 1 lépés : A teljesítmény-felvétel hűtés üzemmódban 20%-kal csökken a névleges kapacitású üzemmódhoz képest. 2 lépés : A teljesítmény-felvétel hűtés üzemmódban 40%-kal csökken a névleges kapacitású üzemmódhoz képest.

A beltéri egység kijelzőjének fényereje állítható. 1 A \ gombot többször megnyomva állítsa be a kívánt fényerőt.

1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a B. - A kijelzőn J jelenik meg.

MEGJEGYZÉS A típustól függően előfordulhat, hogy a funkció nem használható.

A légkondicionáló használata távvezérlő nélkül

2 lépés Energiavezérlés üzemmód a kovetkező hőmersekletek beallitasa eseten lehetseges: - Hűtes: 18°C (64°F) ~ 30°C (86°F) belső hőmerseklet, Kulső hőmerseklet 21°C (69.8°F) ~ 32°C (89.6°F) - Fűtes: 16°C (60°F) ~ 30°C (86°F) belső hőmerseklet, Kulső hőmerseklet 6°C (43°F) ~ 24°C (75°F)

• A hűtés üzemmódban ez a funkció használható. • A vezeték nélküli távvezérlő E/Control gombjának minden megnyomásakor az „1Step”, „2Step”, „funkciók kikapcsolása” váltakozik és kapcsolódik be. 5 másodpercre a kívánt kőmérséklet jelenik meg. • A kültéri egység csendes üzemmódjában a kapacitás csökkenhet.

* A funkció lehet változtatni szerint egyfajta modellt.

2 Nyomja meg a Be/Ki gombot.

* A funkció lehet változtatni szerint egyfajta modellt.

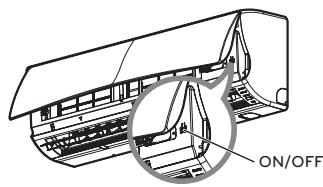

Ha a távvezérlő nem használható, a légkondicionálót a Be/Ki kapcsolóval lehet üzemeltetni. A ventilátor sebessége azonban nagy. 1 Nyissa fel az előlapot. - Kissé emelje fel a fedél két oldalát.

16 SPECIÁLIS FUNKCIÓK - Hűtő és fűtő típus esetén az üzemmód a szobahőmérséklettől függően vált. Szobahőm

21 °C felett és 24 °C alatt

- Hűtő típus esetén a beállított hőmérséklet 22 °C.

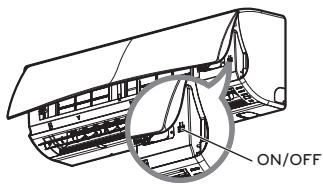

A légkondicionáló automatikus újraindítása Ha áramkimaradás után a légkondicionáló újraindul, ez a funkció megtartja a korábbi beállításokat. A gyári alapbeállítás szerint ez a funkció be van kapcsolva.

Automatikus újraindító üzemmód

- A funkció ismételt bekapcsolásához nyomja meg és 6 mp-ig tartsa nyomva a Be/Ki gombot. A készülék két hangjelzést ad és a kék lámpa 4-szer felvillan.

MEGJEGYZÉS Ha a Be/Ki gombot 6 másodperc helyett 3 – 5 másodpercig tartja nyomva, a készülék teszt-üzemmódba kapcsol. Tesztüzemmódban a készülék 18 percig erős légáramlást fúj ki, majd visszatér a gyári alapbeállításokra.

Ionizátor tisztító üzemmód Az LG által kifejlesztett Ionizátor ionrészecskéi sterilizálják a levegőben található baktériumokat és más káros anyagokat.

1 A | gombbal kapcsolja be a készüléket. 2 Nyomja meg a A gombot. - A kijelzőn K jelenik meg.

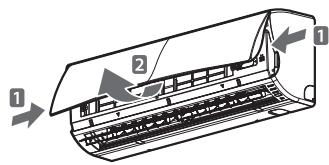

1 Nyissa fel az előlapot. - Kissé emelje fel a fedél két oldalát.

* A funkció lehet változtatni szerint egyfajta modellt.

2 Nyomja meg és 6 mp-ig tartsa nyomva a Be/Ki gombot. - A készülék két hangjelzést ad és a lámpa 6-szor felvillan.

* A funkció lehet változtatni szerint egyfajta modellt.

• A funkciót a légkondicionáló bekapcsolása nélkül, a A megnyomásával lehet használni. • A típustól függően előfordulhat, hogy a funkció nem használható. • Működés közben ne érintse meg a Ionizátort.

KARBANTARTÁS Ha hosszabb ideig nem használja a légkondicionálót, a kifogástalan állapot fenntartása érdekében szárítsa ki. 1 3-4 óráig ventilátor-üzemmódban működtetve alaposan szárítsa ki a légkondicionálót, majd csatlakoztassa le a hálózati feszültségről. A légkondicionálóban maradt nedvesség belső károsodást okozhat. 2 A légkondicionáló ismételt üzembe helyezése előtt 3-4 óráig ventilátor-üzemmódban működtetve újra szárítsa ki a készülék belsejét. Ezzel megszüntethetők a nedvesség által esetleg okozott kellemetlen szagok. Az optimális teljesítmény fenntartása és az üzemkimaradás megelőzése érdekében rendszeresen tartsa karban a készüléket. * A típustól függően előfordulhat, hogy nem használható. * A funkció lehet változtatni szerint egyfajta modellt. Típus Levegőszűrő

Leírás Lásd: „A levegőszűrő tisztítása”.

LÁSD „ A 3M szűrő tisztítása”

Lásd: „A Ionizátor tisztítása” A beltéri készülék felületét puha, száraz törlőkendővel tisztítsa.

intervallum 2 hét 1 hónap 6 hónap Rendszeresen

Tisztítsa meg a kondenzvíz-elvezető csövet.

Tisztítsa meg a kondenzvíz-elvezető tálcát.

Alaposan tisztítsa meg a hőcserélőt.

Cserélje ki a távvezérlő elemeit.

A hőcserélő csőkígyóinak és a panel nyílásainak tisztításához használjon gőzt.Kérje szakember tanácsát.)

Tisztítsa meg a kondenzvíz-elvezető tálcát.

Ellenőrizze a ventilátor-szerelvény szoros rögzítését.

Sűrített levegővel ellenőrizze az elektromos alkatrészeket.

Sűrített levegővel tisztítsa meg az elektromos alkatrészeket.

• A szűrők helye és alakja típustól függően változhat. • A kültéri egység hőcserélőjének csőkígyóit rendszeresen tisztítani kell, mert a felgyűlt szennyeződés csökkentheti a hatékonyságot és növelheti a energiafogyasztást.

• Minden karbantartási tevékenység előtt kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről, egyébként áramütés veszélye áll fenn. • A szűrők tisztításához ne használjon 40 °C-nál melegebb vizet. Ez deformációt vagy elszíneződést okozhat. • A szűrők tisztításához ne használjon illékony anyagokat. Ezek károsíthatják a készüléket felületét. • Ne mossa vízzel a 3M szűrő, mert a szűrő megrongálódhat.

18 KARBANTARTÁS A Ionizátor tisztítása • Kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről. • A port száraz vattapamaccsal távolítsa el. MEGJEGYZÉS : Egyes típusok nem tartalmaznak Ionizátort.

A levegőszűrő tisztítása

Kéthetente, vagy szükség esetén gyakrabban tisztítsa meg a levegőszűrőt. 1 Kapcsolja ki a készüléket és csatlakoztassa le a hálózati feszültségről. 2 Nyissa fel az előlapot. - Kissé emelje fel a fedél két oldalát.

1 Kapcsolja ki a készüléket és csatlakoz-

* A funkció lehet változtatni szerint egyfajta modellt.

3 Fogja meg a levegőszűrő fülét, kissé emelje fel és vegye ki a készülékből.

tassa le a hálózati feszültségről.

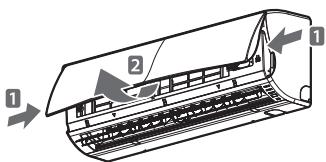

2 Nyissa fel az előlapot és vegye ki a levegőszűrőt (lásd: „A levegőszűrő tisztítása”).

* A funkció lehet változtatni szerint egyfajta modellt.

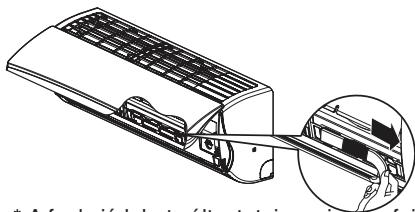

4 Porszívóval távolítsa el a szennyeződést, Ne mossa vízzel a 3M szűrő, mert a szűrő megrongálódhat.

* A funkció lehet változtatni szerint egyfajta modellt.

4 Porszívóval vagy meleg vízzel tisztítsa meg a szűrőt. - Makacs szennyeződés esetén langyos mosogatószeres vízben mossa ki. 5 Árnyékban szárítsa meg a szűrőt.

• Javasoljuk, hogy félévente tisztítsa meg a 3M szűrő • A szűrők helye típustól függően változhat. • Ha további szűrőkre van szüksége, keresse meg az LG szervizközpontját. (lásd a garanciakártyán).

HIBAELHÁRÍTÁS Öndiagnózis A készülékben beépített öndiagnosztikai funkció van. Hiba esetén a beltéri egység lámpája 2 másodpercenként felvillan. Ilyen esetben értesítse a viszonteladót vagy a szervizt.

Mielőtt a szervizt hívná Mielőtt értesítené a szervizt, kérjük, ellenőrizze a következőket: Ha a probléma fennmarad, értesítse a szervizt. Probléma

Kapcsolja ki a készüléket, csatlakoztassa le a hálózati feszültségről és értesítse a szervizt.

Égett szag érezhető és furcsa zaj hallható a készülékből. A beltéri egységből víz szivárog akkor is, ha a páratartalom kicsi. A hálózati kábel megrongálódott vagy túlzottan melegszik. Egy kapcsoló, kismegszakító (biztonsági, ÉV) vagy biztosító nem megfelelően működik. A légkondicionáló Ellenőrizze, hogy a hálózati kábel csatlanem csatlakozik a hákoztatva van-e a hálózati csatlakozóra. lózati feszültségre. Egy biztosító kiolvadt Cserélje ki a biztosítót vagy ellenőrizze a vagy nincs hálózati kismegszakítót. tápfeszültség. A légkondicionáló nem működik.

Áramkimaradás esetén kapcsolja ki a légkondicionálót. Ha a hálózati feszültség viszszatért, várjon 3 percet, majd kapcsolja be a légkondicionálót.

A légkondicionáló automatikusan kikapIsmét nyomja meg a bekapcsoló gombot. csolt a beállított időpontban.

MAGYAR A feszültség túl nagy, Ellenőrizze a hálózati kismegszakítót. vagy túl kicsi.

20 HIBAELHÁRÍTÁS Probléma

Lehetséges ok Nem megfelelő a levegőkeringés.

Javítás Ellenőrizze, hogy függöny, sötétítő vagy bútor nem takarja-e el a légkondicionáló elülső részét.

Kéthetente tisztítsa meg a levegőszűrőt. A levegőszűrő szenyA részleteket lásd: „A levegőszűrő tisztínyezett. tása”. Nyáron hosszabb ideig tarthat a beltéri leA helyiség hőmérsékvegő lehűtése. Ilyenkor a gyors lehűtéshez lete túl nagy. használja a gyors hűtés funkciót. A légkondicionáló nem fúj hideg levegőt.

A hideg levegő eltávo- Ellenőrizze, hogy a szellőzőnyílásokon zik a helyiségből. nem szökik-e ki a hideg levegő. A helyiség hőmérsékA hőmérsékletet állítsa a szobahőmérséklete nagyobb a beállíletnél kisebbre. tott hőmérsékletnél. A légkondicionáló működése közben ne Hőforrás van a közelhasználjon hőtermelő eszközt, pl. elektroben. mos tűzhelyet vagy gázégőt. Levegőkeringtetés üzemmódban a levegő A készülék levegőkea beltéri levegő hűtése vagy fűtése nélkül ringtetés üzemmódkering a helyiségben. Kapcsoljon át hűtés ban van. üzemmódra.

Egyes üzemmódokban, mint pl. a gyors A készülék automatihűtés/fűtés vagy páramentesítés, a ventiA ventilátor sebességét nem kus, gyors vagy párátlátor sebessége nem állítható. Válasszon lehet állítani. lanítás üzemmódban olyan üzemmódot, ahol a ventilátor sebesvan. ségét állítani lehet.

A hőmérsékletet nem lehet állítani.

Egyes üzemmódokban, mint pl. a levegőA készülék levegőke- keringtetés vagy a gyors hűtés/fűtés vagy ringtetés vagy gyors páramentesítés, a hőmérséklet nem állítüzemmódban van. ható.Válasszon olyan üzemmódot, ahol a hőmérsékletet állítani lehet.
