LEIHDC 110 SCEU - Cappa aspirante FALCON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	FALCON
Modello	LEIHDC 110 SCEU
Larghezza stimata	110 cm
Distanza minima dal piano di cottura	650 mm
Diametro di raccordo	150 mm (con riduttore 120 mm)
Alimentazione elettrica	220-240 V, messa a terra obbligatoria
Illuminazione	Lampada alogena 28 W
Velocità di aspirazione	3 velocità (min, media, max)
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtro a carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Funzionamento	Aspirante o filtrante
Installazione	A parete, con camino telescopico
Manutenzione	Scollegare prima di qualsiasi operazione
Materiale	Acciaio inossidabile (stima)
Peso	Circa 15 kg (stima)
Accessori forniti	Camino telescopico, flange, viti, tasselli, riduttore
Sicurezza	Non utilizzare con fiamme libere, areazione necessaria
Uso	Domestico

Domande frequenti - LEIHDC 110 SCEU FALCON

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima di sicurezza è di 650 mm. Per alcuni modelli, può essere inferiore, consultare il paragrafo 'Ingombri'.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici sono lavabili in lavastoviglie. Rimuoverli spingendoli verso l'arresto poi tirandoli verso il basso. Lavarli senza piegarli e asciugarli prima di rimontarli. Frequenza: circa ogni 2 mesi.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone attivo non è né lavabile né rigenerabile. Deve essere sostituito almeno ogni 4 mesi, o più frequentemente in caso di utilizzo intensivo.

Come sostituire la lampadina?

Rimuovere prima i filtri antigrasso. Svitare la lampadina difettosa e sostituirla con una lampada alogena da 28 W delle stesse caratteristiche. Rimontare i filtri.

Posso utilizzare la cappa con apparecchi a gas?

Sì, ma è necessario prevedere una aerazione sufficiente del locale. Se la cucina non ne è dotata, praticare un'apertura verso l'esterno per garantire l'infiltrazione di aria pulita.

Cosa fare se la cappa non si accende?

Verificare prima che l'apparecchio sia collegato e che l'interruttore generale sia in posizione di accensione. Assicurarsi che il connettore del cavo di alimentazione sia ben inserito nella presa del diffusore (dopo aver rimosso i filtri antigrasso). Se il problema persiste, contattare un professionista.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa può essere installata in versione filtrante. In questo caso, assicurarsi che i filtri a carbone attivo siano presenti. Applicare il raccordo di uscita aria e le griglie di direzione.

Quali sono i diametri di raccordo possibili?

La cappa si collega con un tubo di 150 mm. Un riduttore è fornito per un'uscita di 120 mm, insieme a un anello di ingrandimento da 120 a 125 mm.

Come installare il camino telescopico?

Fissare prima le flange al muro secondo le misure indicate nel manuale. Agganciare il camino superiore dietro le flange, quindi fissarlo con 4 viti. Successivamente, allargare leggermente il camino inferiore e agganciarlo tra il camino superiore e il muro. Fissare la parte inferiore al corpo della cappa con 2 viti.

Cosa fare se la cappa fa rumore?

Verificare che i filtri siano montati correttamente e puliti. Assicurarsi che la cappa sia ben livellata (viti di regolazione sotto la cappa). Verificare il collegamento del condotto di evacuazione: deve essere corto e senza curve eccessive. Se il rumore persiste, contattare il servizio post-vendita.

MANUALE UTENTE LEIHDC 110 SCEU FALCON

Libretto di Istruzioni

Instructions Manual

CONSIGLI E SUGGERIMENTI 4
CARATTERISTICHE 5
INSTALLAZIONE 6
USO 9
MANUTENZIONE 10

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 11
CHARACTERISTICS 12
INSTALLATION 13
USE 16
MAINTENANCE 17

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 18
CHARACTERISTIQUES 19
INSTALLATION 20
UTILISATION 23
ENTRETIEN 24

INHALTSVERZEICHNIS

DE

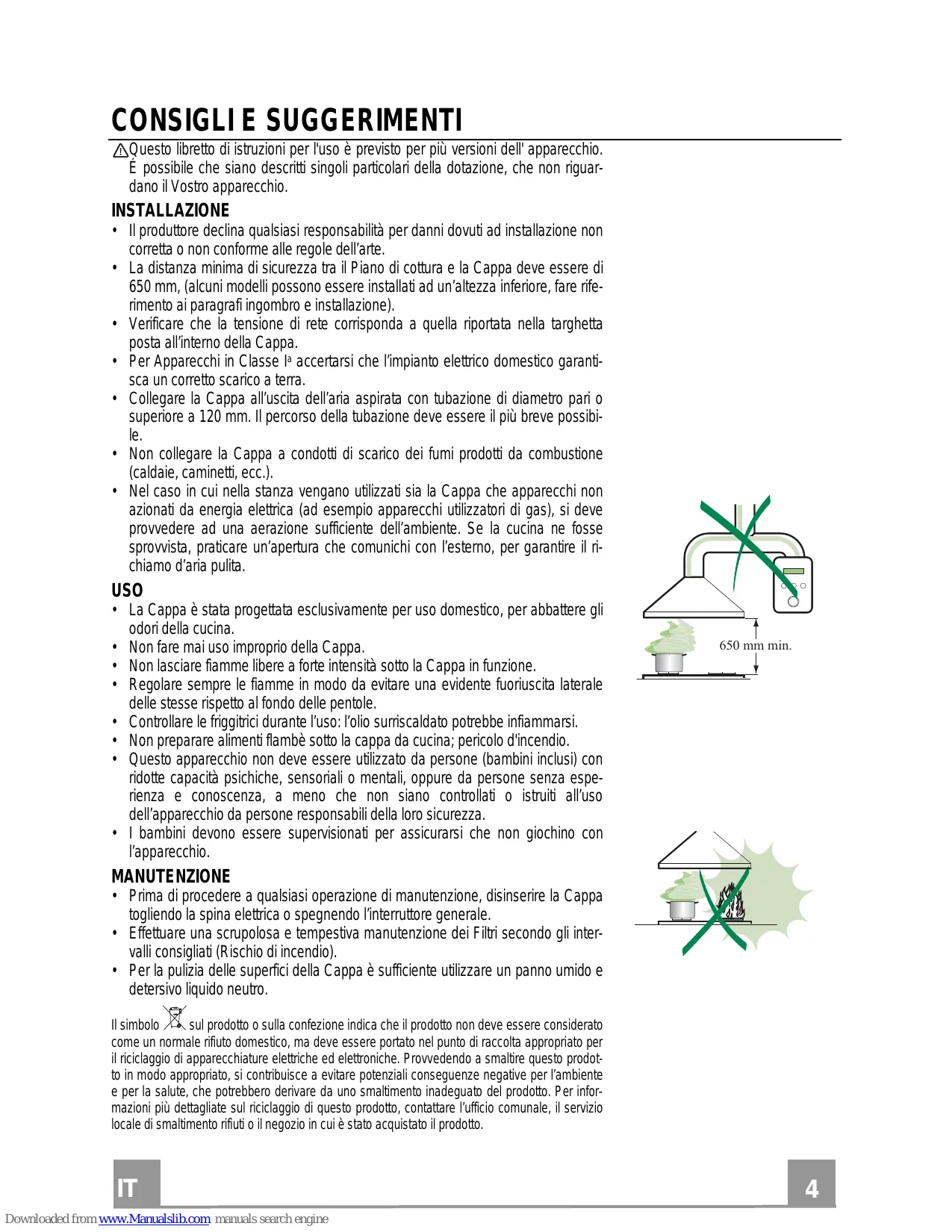

△Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descriitti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiassi responsabilità per danni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.

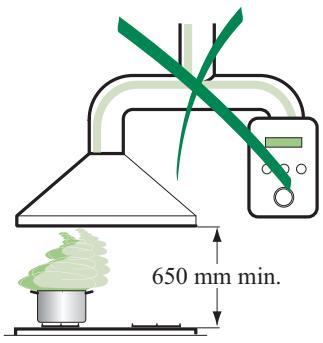

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm , (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibi-le.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nellaStanza venganoutilizzati sa la Cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori di gas),si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprowvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Nonfaremaiusoimpropioledacappa.
  Non lasciare fiamme libero a forte intensità molto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
  Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da personaenza esperezione e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il symbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagiate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

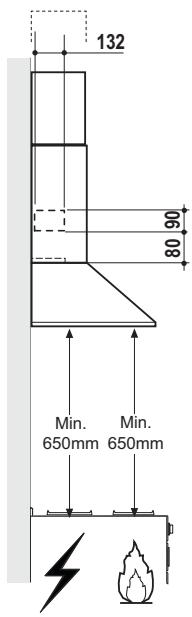

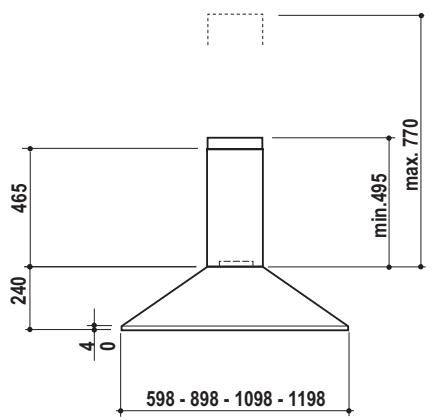

Ingombro

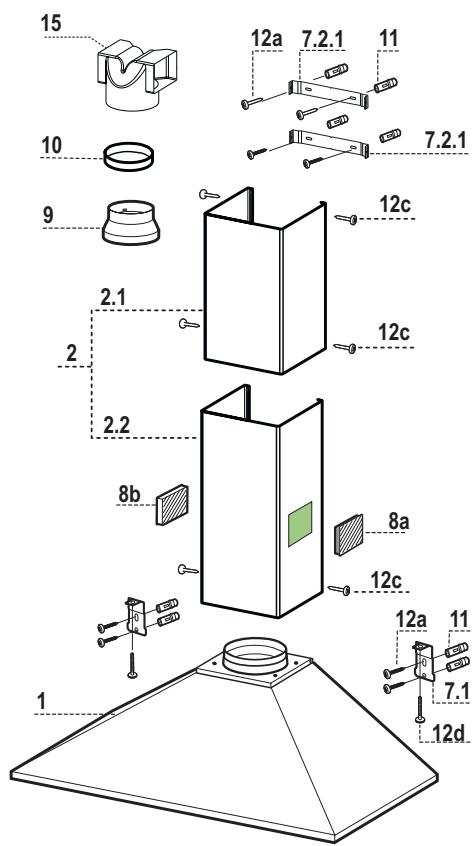

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Filtri, Moto-re
2	1	Camino Telescopico formato da:
2.1	1	Camino Superiore
2.2	1	Camino Inferiore
8a	1	Griglia direzionata Destra
8b	1	Griglia direzionata Sinistra
9	1	Flangia di Riduzione ø 150-120 mm
10	1	Anello di Maggiorazione ø 120-125 mm
15	1	Raccordouscita Aria
Rif.	Q.tà	Componenti di Installazione
7.1	2	Staffe Fissaggio Corpo Cappa
7.2.1	2	Staffe Fissaggio Camino Superiore
11	8	Tasselli
12a	8	Viti 4,2 x 44,4
12c	6	Viti 2,9 x 9,5
12d	2	Viti M4 x 25
	Q.tà	Documentazione
	1	Libretto Istruzioni

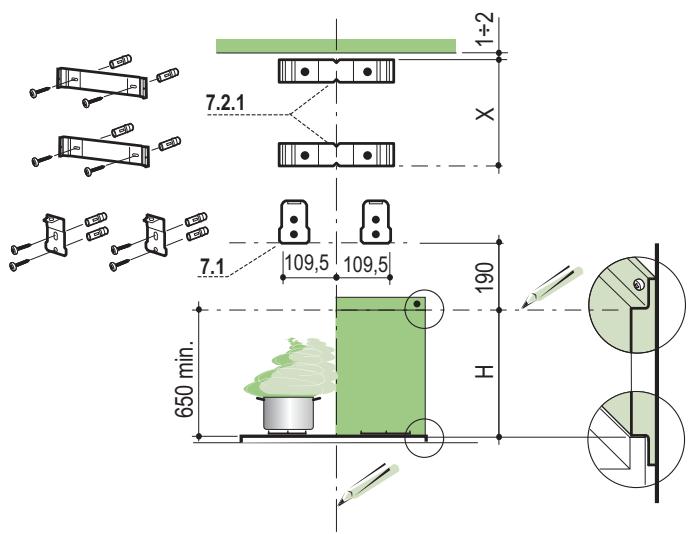

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650~mm min. sobre il Piano di Cottura, per installatione alla Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installatione con Fondale.
• Appoggiare come indicate la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 109,5 mm alla linea Verticale di riferimento, e 190 mm sopra la linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
  Ripeterequestaoperazionedallaparteopposta.

FONDALE (OPZIONALE)

Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sua superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo esta operazione complessa va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la pa-rete,
  centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare 8mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

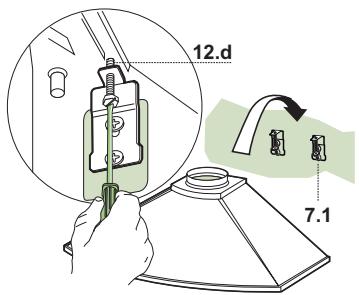

Montaggio Corpo Cappa

• Avvitre sulle Staffe 7.1, le 2 Viti 12d in dotazione.
• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale.
• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Corpo Cappa.

Connessioni

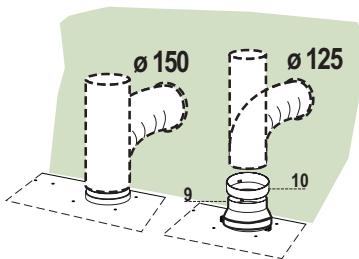

USCITA ARIA VERSIONE ASPIRANTE

Per INSTALLazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 125mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 125mm , inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiorazione 10 120 -125 sulla Flangia.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

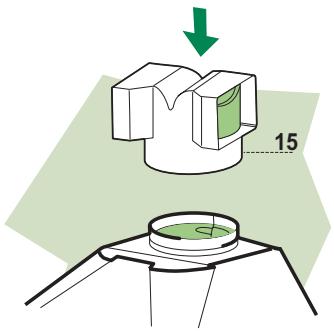

USCITA ARIA VERSIONE FILTRANTE

• Applicare a pressione il Raccordo Uscita Aria 15 sull'Uscita del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

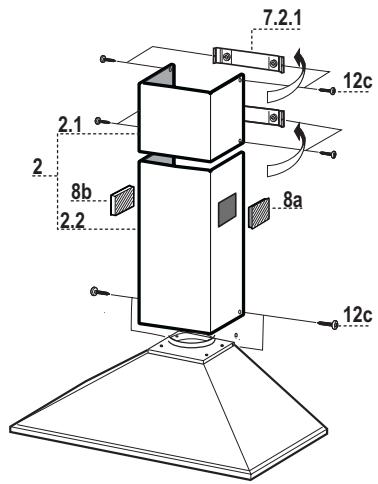

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle sono a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa con 2 Viti 12c (2,9 x 9,5) in dotazione.
• Per la Versione Filtrante con Griglie per uscita laterale, aplicare le Griglie direzionate 8a - 8b nelle apposite sedi, in modo che i symboli direzionali risultino orientati verso l'alto e il fronte della Cappa. Assicurarsi che risultino inserte correttamente nel Raccordo 15.

L Luci Accende e spegne l'Impianto di Illuminazione.
M Motore Accende e spegne il motore Aspirazione.
V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

Filtri antigrasso

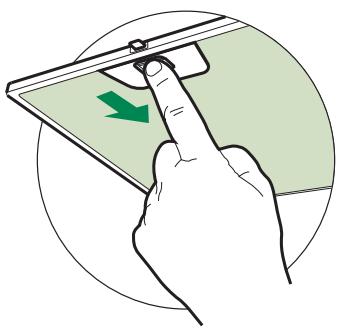

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche inlavastoviglie,e necessitano diessere lavati ogni 2 mesi circa di utilizzo o più frequently,per un uso particularmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antidore al Carbone attivo (Versione Filtrante)

Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito anni 4 mesi circa di utilizzo o più frequentlymente, per un uso particolaremente intenso.

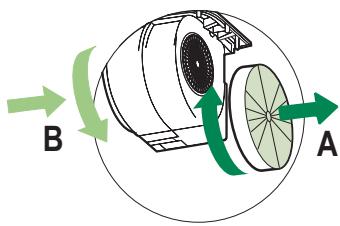

SOSTITUZIONE

• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come indicato (B).
  Rimontare i Filtri antigrasso.

Illuminazione

SOSTITUZIONELAMPADE

Lampade alogene da 28 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.
