Marca	ROBLIN
Modello	STELLA 1200
Tipo di prodotto	Cappa aspirante

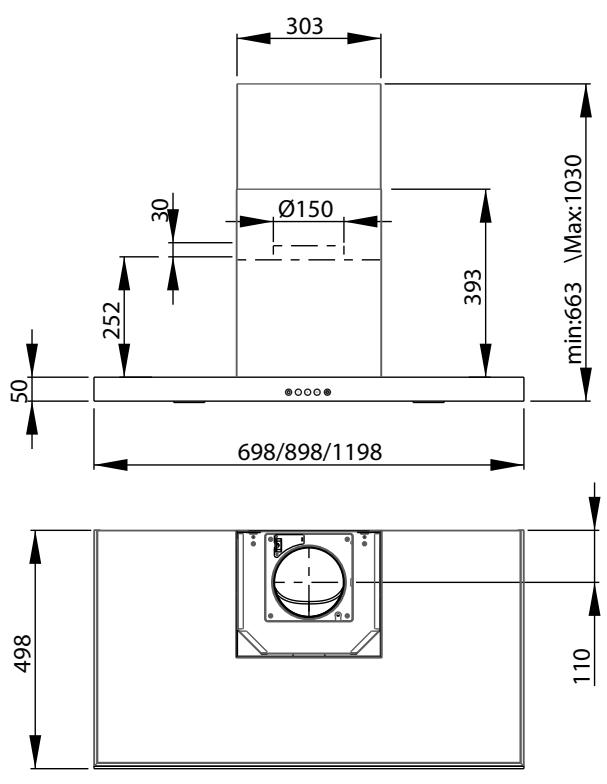

Larghezza (mm)	1200
Altezza minima dal piano di cottura (mm)	962
Alimentazione elettrica	220-240 V ~ 50 Hz / 220 V ~ 60 Hz, monofase, classe I
Potenza illuminazione (W)	1,1 (spot LED)
Numero di velocità	4 (di cui una intensiva temporizzata 6 min)
Tipo di evacuazione	Esterna o ricircolo (con cartuccia carbone attivo)
Diametro di evacuazione	Rispettare il diametro di uscita dell'apparecchio
Filtri antigrasso	Metallici, lavabili in lavastoviglie
Filtro a carbone attivo	Opzionale per versione ricircolo, sostituibile
Manutenzione filtri	Ogni 2 mesi circa
Tipo di comandi	5 tasti touch: Motore, Velocità 1-4, Luce
Illuminazione	Spot LED 12 V, potenza max 1,1 W
Garanzia commerciale	2 anni pezzi (esclusa manodopera e spostamento)
Disponibilità ricambi	10 anni dall'acquisto (secondo normativa)
Norme	CE, bassa tensione 2006/95/CE, EMC 2004/108/CE
Peso (kg)	Non comunicato

Domande frequenti - STELLA 1200 ROBLIN

Qual è l'altezza minima tra il piano di cottura e la cappa STELLA 1200?

L'altezza minima consigliata è di 962 mm (senza rivestimento). Questa distanza può variare se è installato un rivestimento.

Come installare la cappa in modalità evacuazione esterna?

Fissare un tubo di evacuazione (non fornito) all'uscita dell'apparecchio e all'evacuazione esterna. Utilizzare fascette o nastro adesivo appropriati. Assicurarsi che il condotto non sia già utilizzato per gas o fumi.

Come installare la cappa in modalità ricircolo?

Fissare il deflettore fornito, installare un tubo tra l'uscita dell'apparecchio e l'ingresso del deflettore, quindi posizionare la cartuccia a carbone attivo nel suo alloggiamento dopo aver rimosso il filtro metallico.

Come pulire i filtri metallici?

I filtri metallici si puliscono a mano con un detergente liquido e acqua tiepida, o in lavastoviglie. Si consiglia una pulizia ogni due mesi per un uso normale.

Come sostituire la lampadina LED?

Prima di qualsiasi intervento, spegnere l'interruttore dell'illuminazione. Utilizzare solo una lampadina di tipo spot LED da 1,1 W massimo, 12 V, con connettore AMP. Non superare la potenza prescritta.

Cosa fare se la cappa non funziona?

Verificare l'alimentazione elettrica e che la spina sia ben inserita. Assicurarsi che il connettore del cavo di alimentazione sia inserito nella presa del motore. Se il problema persiste, contattare l'installatore o il servizio post-vendita ROBLIN al 04 88 78 59 93.

Qual è la garanzia della cappa STELLA 1200?

La garanzia commerciale è di 2 anni pezzi (escluse spese di manodopera e trasporto). I pezzi di consumo come filtri e lampadine sono esclusi. La disponibilità dei ricambi è garantita 10 anni dall'acquisto.

Si può usare la cappa senza filtro a carbone?

Sì, se la cappa è installata in modalità evacuazione esterna, il filtro a carbone non è necessario. In modalità ricircolo è indispensabile per filtrare gli odori.

Come utilizzare la velocità intensiva?

Premere il tasto T4 per 2 secondi per attivare la 4ª velocità (temporizzata 6 minuti). Il tasto lampeggia. Dopo 6 minuti, la cappa torna alla velocità precedente. Ideale per forti emissioni di fumi.

Quali sono i consigli per risparmiare energia con questa cappa?

Attivare la cappa a velocità minima all'inizio della cottura. Utilizzare la velocità intensiva solo se necessario. Mantenere i filtri puliti per ottimizzare l'efficienza.

MANUALE UTENTE STELLA 1200 ROBLIN

CONSIGLI DI INSTALLAZIONE

POSA DELL' APPARECCHIO

FUNZIONAMENTO

CONSIGLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECHNICA

NOTE

E

SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN

Questo appearecchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità.

Le raccomandiamo di leggere attendamente quello opuscolo, nel quale trovera le istruzioni per installare, utilizzato e conservare al meglio il suo appearecchio ed ottenere dal suo acquisso il massimo dei benefici

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

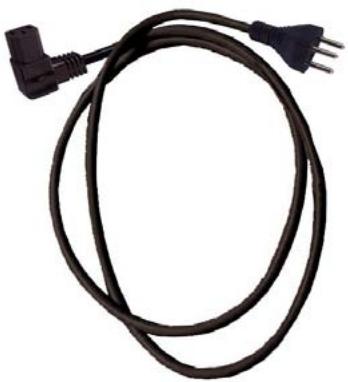

La cappa é dotata di un carrvo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A, conSYSTEMA di terra.
Protezione : classe 1 . Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.
Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa
Se la cappa è collegata diretamente all'impianto elettrico perché la sua spina, è necessario istallare prima della cappa un interruptore omnipolare con un'apertura di contatto di 3 mm. perché interrompere ilfilo della terra (giallo/verde)

2 CONSIGLI DI INSTALLAZIONE

Rispettare il diametro di uscita dell'apprecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
- Qualora l'aria viziata fosse scaricata in un condotto d'évacuation, verificare che quest'ultimo non sia più utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
- Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
- In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'aerazione di misura ugule o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
- Prevedere un'aerazione sufficiente qualora un appearecchio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono essere realizzati da un istallatore qualificativo *

(*) Il non rispetto di esta condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio.

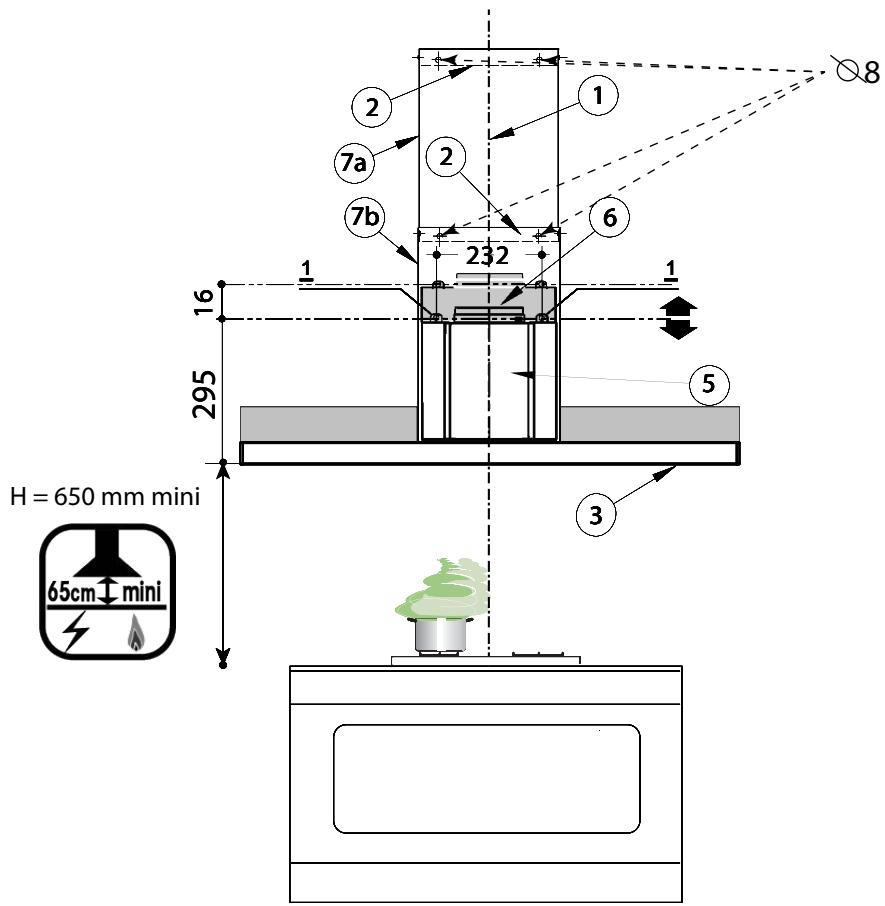

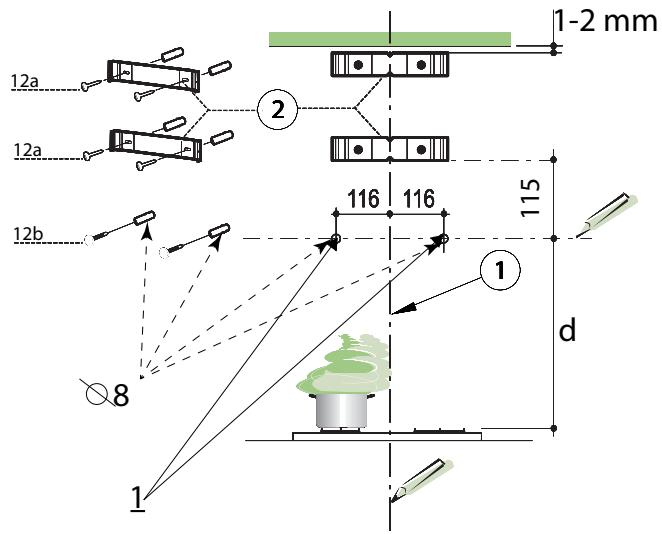

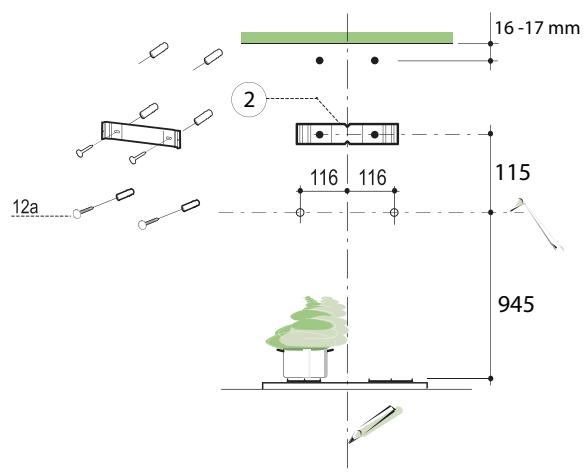

1) Tracciare Sulla parete una linea verticale fino al soffitto, al centro della zona prevista per il mont -gio della cappa Fig. 1;2 (1); esta operazione serve ad effettuare l'allineamento verticale delle diverse parti della cappa.
2) Appoggiare una delle staffe (2) sulla parete a circa 1 o 2mm dal soffitto o dal limite superiore, allin - ando il suo centro (intagli) sulla linea verticale. Segnare sulla parete i due fori asolati della staffa. Forare la parete con una punta 8mm e fissare le staffe (2) usando i tasselli e le viti 4,2× 44,4 in dotazione. Appoggiare l'altra staffa (2) sulla parete, allineandola alla linea verticale,
3) Realizzazione fori di fissaggi (1):

Segnare un punto sulla linea verticale ad una distanza dal piano di cottura di:

d = 962 ~mm (misura senza fondale).

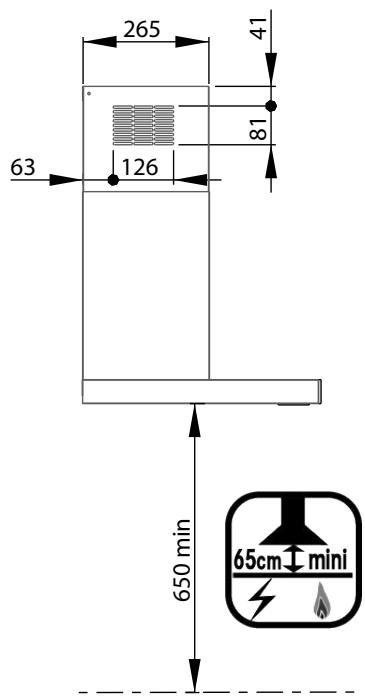

La misura Hé l'altezza minima in mm dal piano di cottura al bordo inferiore della cappa (3). Tracciare sul punto segnato una linea orizzontale parallela al piano di cottura. Effettuare sulla parete due fori (1) con una punta Ø8 mm Fig. 3a, ed insere i tasselli e le viti di fissaggio nei fori (1) (viti da 4,2 x 44,4).

Fissare le viti lasciando una spazio di 5-6 mm necessario per l'aggancio del corpo cappa. Piccoli aggiustamenti saranno possibilitramite le viti di regolazione della cappa (vedi Montaggio del corpo cappa). La cappa può essere una escursione massima di 16~mm

Fondale (opzionale): L'altezza della cappa dal piano di cottura è determinata, in quello caso, dall'altezza del fondale. e alla eventuale alzatina del piano di lavoro. Il fondale va montato prima di mon-tare il corpo cappa, e, se si desidera fissarlo contro la parete sia nella parte superiore che nell parte inferiore, è necessario montarlo alla giusta altezza, prima del montaggio delle basi o almeno del relative piano superiore. Essendo esta operazione complessa, va effettuata esclusivamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili

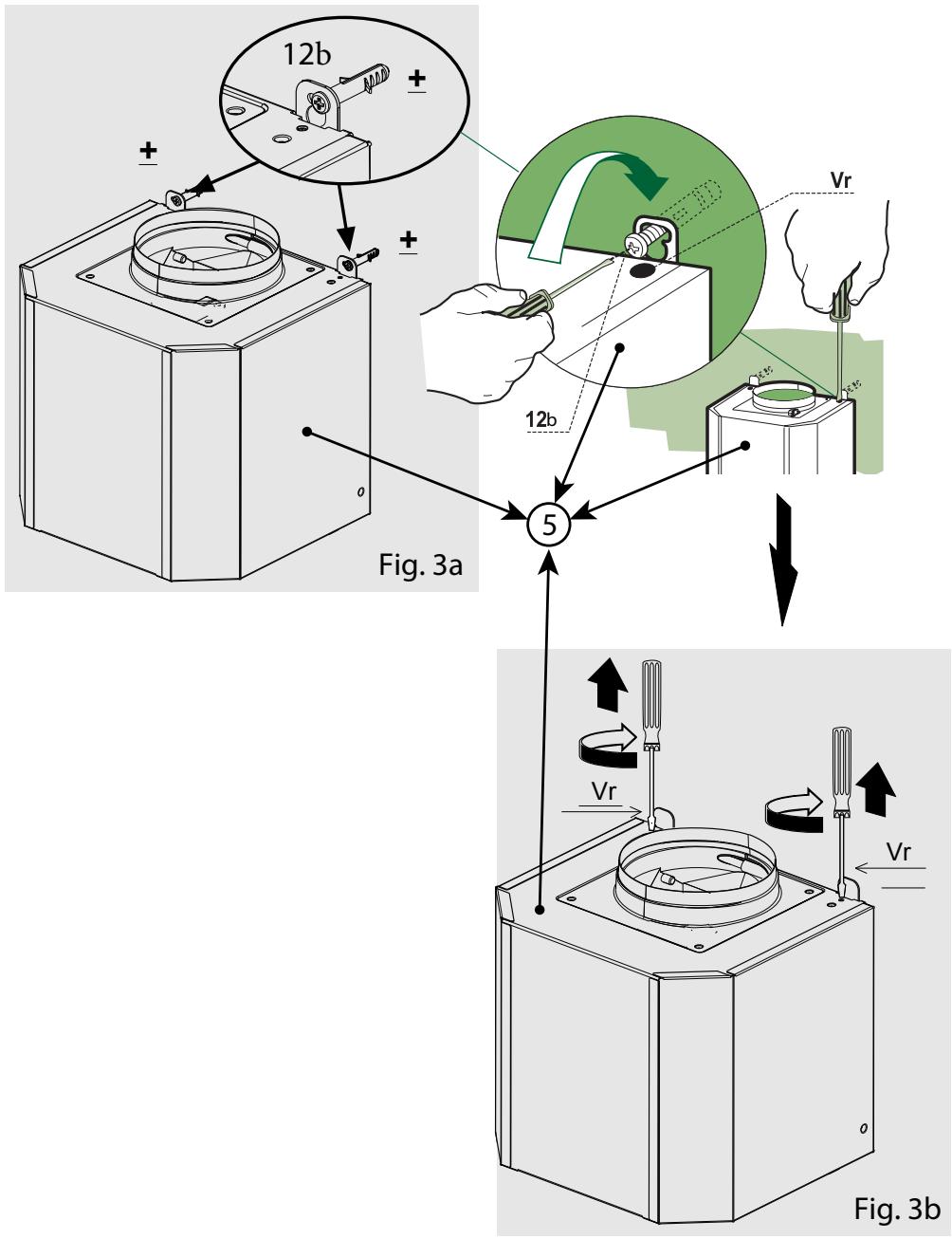

4) Montaggio del corso cappa : Prima di iniziare l'installazione è necessario regolare le staffe di supporto (Vr), ruotando in senso orario le viti di regolazione fine a fine cors Fig. 3. Agganciare la cappa in corrispondenza delle due viti (12b) precedentamente installate Fig. 3. Livellare la cappa ruotando le viti di regolazione (Vr) e completare il serraggio delle viti (12b).

5) Connessione

• Per installazione in versione evacuatione esterna

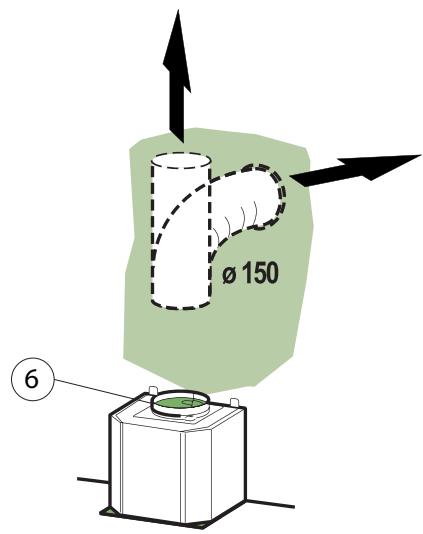

a- Collegare le tubazioni d'evacuatione alla uscite dei motori Fig. 5 (6). Fissare l'assieme tramite collari o nastro adesivo appropriati.

- Per installazione in versione filtrante

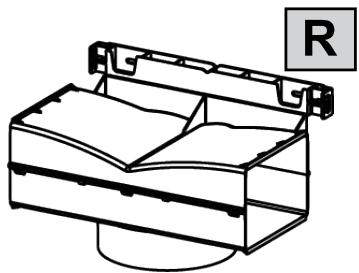

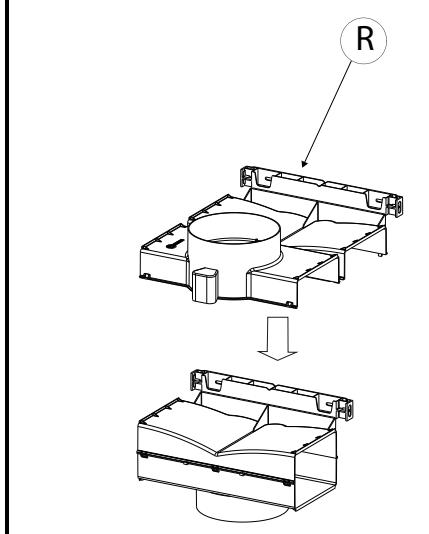

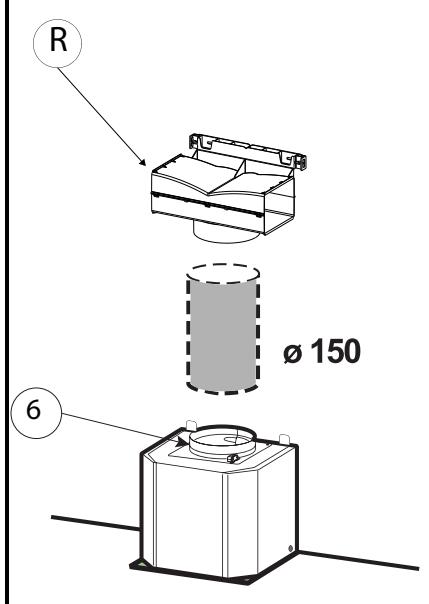

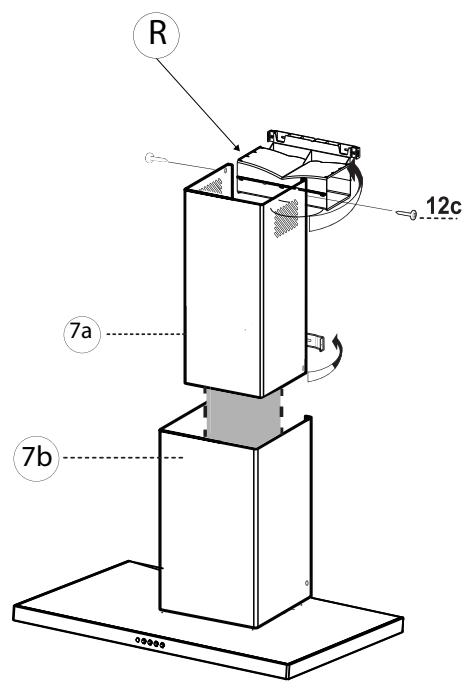

a- Fissare il deflettore (R). Assicurarsi che l'uscita drisulti in corrispondenza delle bocchette del Camino sa in orizzon-tale che in verticale.
b- Collegare Il tubo di diametro appropriato (non fornito) e raccordarlo all'uscita dell'apparecchio edall'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati.
c- Togliere i filtri metallici e posizionare le cartucce a carbone attivo negli apposti alloggiamenti, esercitando una pressione sulle linguette (A) Fig. 4.

5.1) Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore. Inserire le spine elettriche (vedi paragrafo collegamento elettrico). VeriCare il correto funzionamento di illuminazione, accensione de motore,chio delle velocità.

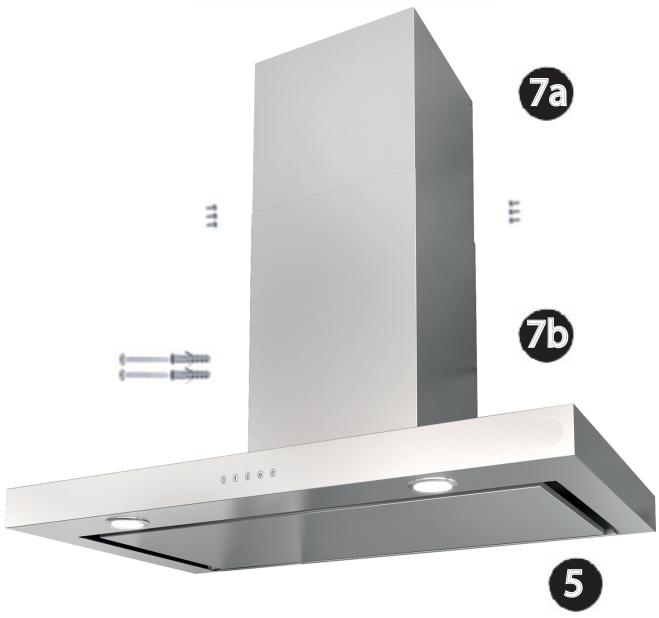

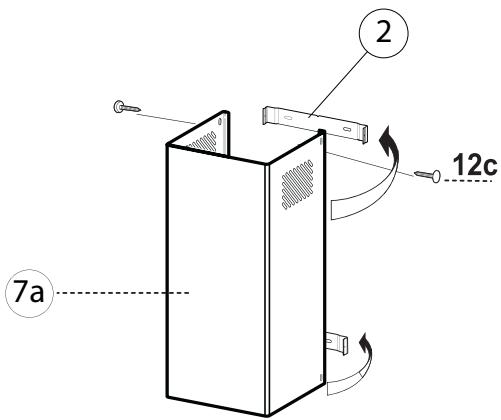

5.2) Camino superiore: Allargare leggermente le due falde laterali del canfigo7 (7a), aggan-ciarle dietro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Staffe superiore con 2 Viti (12c) (2,9 x 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

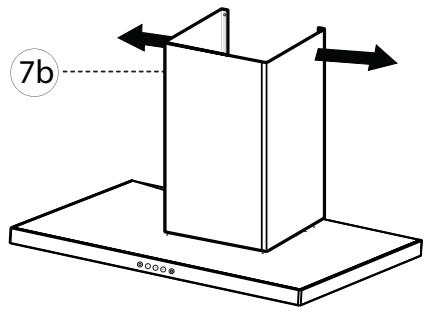

5.3) Camino inferiore: Allargare leggermente le due falde laterali del CamFig. 7 (7b), agganciarledra il Camino superiore e la parete e richiuderle yno a battuta.

4 FUNZIONAMENTO

Quadro comandi

TASTO FUNZIONI

T1 Motore Spegne il Motore, tasto Acceso.
T2 Velocità Accende il Motore alla Prima velocità, tasto Acceso.
T3 Velocità Accende il Motore alla Seconda velocità, tasto Acceso.
T4 Velocità Premuto brevamente Accende il Motore alla Terza velocità, tasto Acceso.

Lampeggiante Premuto per 2 Secondi.

Attiva la Quarta velocità temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentamente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.

L Luce Accende e spegne l'Impianto di Illuminazione, tasto Acceso.

5 CONSIGLI DI UTILIZZO

Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vape, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono peu vape, utilizzato di preferenza le velocità più basse.
- IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorveglianza.
Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

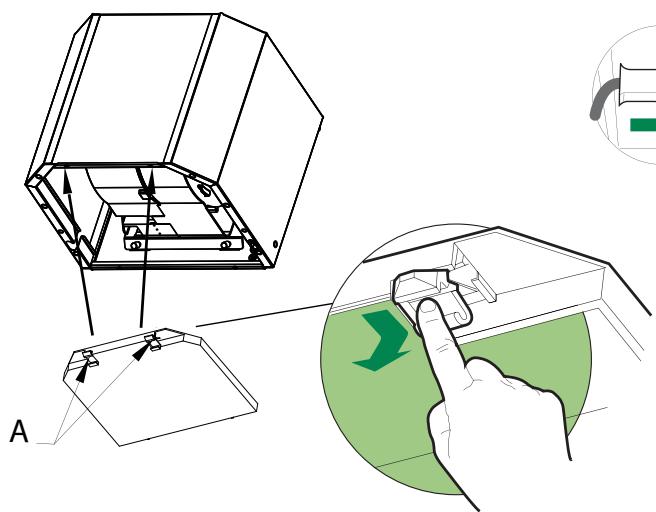

Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

Struttura esterna.

Pulire regolaremente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuatione dell'aria.

• Condotto d'evacuzione.

Verificare anni 6 mesi la buona evacuatione dell'aria viziata

Rispettare le norme nazionali vigenti relative all'evacuatione dell'aria viziata.

(A1) Illuminazione.

Prima di effettuare qualiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovr è verificar l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzzature apposite.

Staccare la spina dell'apparecchio.
- Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di esta prescrizione potrebbe promotettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia
Per ordinare i pesz di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
Solo la fattura d'acquisto fara fede ai fini dell'applicazione della garanzia contrattuale

Questa garanzia non copre: - L'illuminazione : lampade ad incandescenza, alogene.

• I filtri

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaall sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il significolo del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possesso esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

9 CONSIGLI PER IL RISPARMIO ENERGETICO.

Quando si inizia a cucinare, azionare la cappa a velocità minima per controllare l'umidità ed eliminare gli odori di cucina.

Usare la velocità intensiva solo quando stettamente necessario.

Aumentare la velocità della cappa solo quando richiesto alla quantità di vapore.

Mantenere pulito il filtro o puliti i filtri della cappa per ottimizzare l'efficienza antigrasso e antiodori.

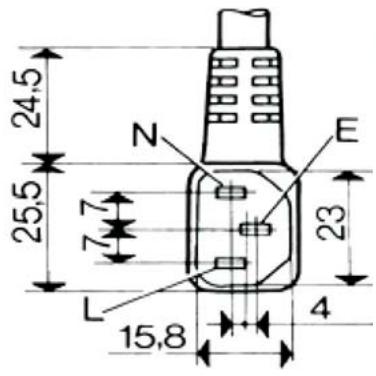

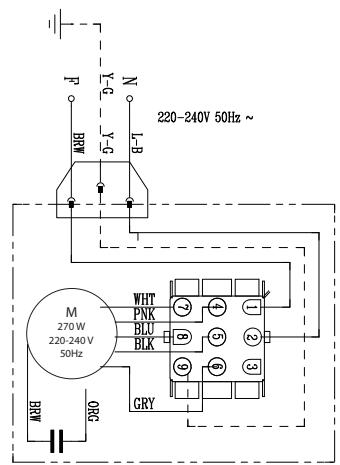

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

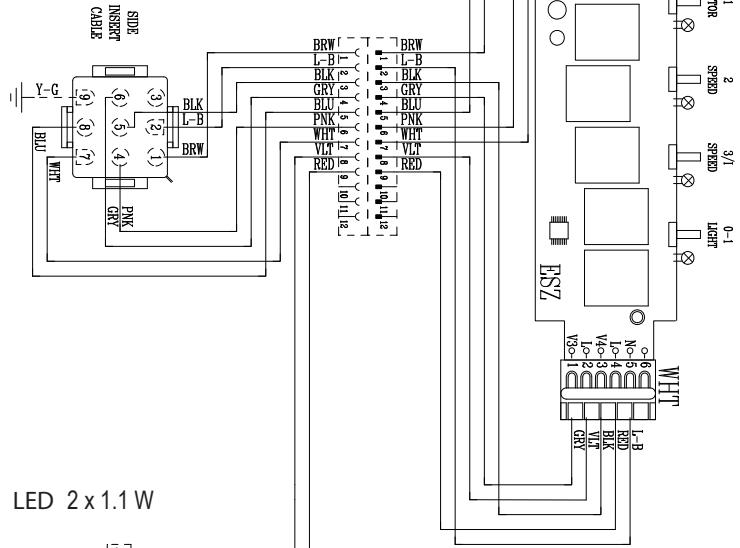

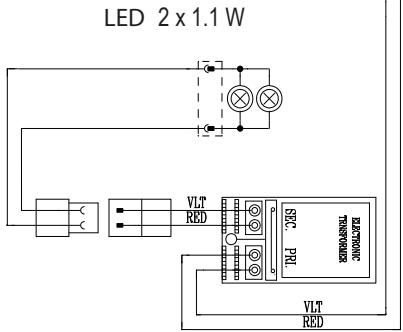

A - AZUR - AZUR - AZUR BLAU

BK -BLACK - NOIR- SCHWARZ

B-BLUE-BLEU-BLAU

Br - BROWN - BRUN - BRAUN

G-Y -GREEN YELLOW - VERT JAUNE - GRUN GELB

Gr - GREY - GRIS - GRAU

L B - LIGHT BLUE - BLEU CLAIR -HELL BLAU

P - PINK - ROSE - ROSA

V - PURPLE - MAUVE - MALVER FARBIG

R-RED-ROUGE-ROT

W - WHITE - BLANC - WEISS

W-P - WHITE PINK - BLANC ROSE - WEISS ROSA

Y-YELLOW-JAUNE-GELB

Composants

Components

Baulemente

Componenti

Components

Onderdelen

Filtre charbon Charcoal filter
112.0158.516

Filtre carbon lavourable washable charcoal filter

Filtre antigraissie/grease filter : 133.0265.830

112.0077.196

112.0253.285

Fig. 1
Fig. 2

Fig. 3

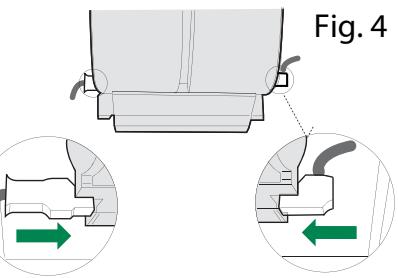

Fig. 4
112.0375.445 ou/or 112.0158.516

Fig. 5

Fig. 7
