FTT9322XS - Lavello da cucina FRANKE - Manuale utente e istruzioni gratuiti

Marca	FRANKE
Modello	FTT9322XS
Tipo di prodotto	Cappa aspirante da parete
Utilizzo	Domestico, sopra un piano cottura
Versioni	Estrazione esterna o ricircolo interno
Distanza minima dal piano cottura	65 cm (650 mm)
Alimentazione elettrica	220-240 V, monofase
Classe elettrica	Classe I (con messa a terra) o Classe II (doppio isolamento) a seconda del modello
Diametro di raccordo	120 mm (minimo 120 mm per tubo di scarico)
Tipo di filtri	Filtro antigrasso metallico multistrato lavabile (ogni 2 mesi) e filtro a carboni attivi (sostituzione ogni 3 mesi)
Illuminazione	Lampadine LED o alogene (4W E14 o 5W GU10 a seconda del modello)
Comandi	Interruttori per accensione, regolazione velocità e illuminazione
Velocità	Almeno 3 velocità (bassa, media, alta)
Manutenzione	Pulire la cappa con un panno umido e detersivo neutro. I filtri antigrasso possono essere lavati in lavastoviglie.
Sicurezza	Non fiammeggiare sotto la cappa, sorvegliare le fritture, scollegare prima della manutenzione, installazione conforme alle norme elettriche.
Accessori in dotazione	Kit di fissaggio, dima di foratura, filtri, eventuale filtro a carboni attivi per versione ricircolo

Domande frequenti - FTT9322XS FRANKE

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 65 cm (650 mm) tra il piano cottura e la cappa. Per i fornelli a gas, verificare le istruzioni specifiche.

Posso utilizzare la cappa in modalità ricircolo senza condotto esterno?

Sì, la cappa può essere utilizzata in versione ricircolo installando un filtro a carboni attivi. In questo caso, l'aria viene filtrata e reimmessa nella stanza. Questa opzione è utile in inverno per evitare dispersioni di calore.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici possono essere lavati in lavastoviglie o a mano con acqua tiepida e un detergente delicato. Si consiglia di pulirli ogni 2 mesi circa.

Con quale frequenza bisogna sostituire il filtro a carboni attivi?

Il filtro a carboni attivi non può essere lavato né rigenerato. Deve essere sostituito ogni 3 mesi circa per garantire un buon assorbimento degli odori.

Cosa fare se la lampada della cappa non funziona più?

Controllare prima che la lampada sia ben avvitata. Se è difettosa, sostituirla con una lampadina dello stesso tipo e potenza: 4W E14 o 5W GU10 a seconda del modello.

La cappa deve essere collegata a terra?

Per le cappe di classe I, sì, l'impianto elettrico deve includere una messa a terra. Le cappe di classe II hanno un doppio isolamento e non necessitano di messa a terra.

Posso utilizzare la cappa con un fornello a gas?

Sì, ma assicurarsi che la ventilazione della stanza sia sufficiente per evitare il ritorno dei gas di combustione. La depressione massima non deve superare 0,04 mbar. Rispettare la distanza minima di 65 cm.

Come installare la cappa sotto un mobile?

È possibile fissare la cappa sotto un mobile utilizzando le viti in dotazione (4,2×45 mm) se il mobile è preforato, oppure forare il mobile seguendo la dima di foratura.

Cosa fare se la cappa non aspira correttamente?

Verificare che i filtri antigrasso non siano intasati. Pulirli. Assicurarsi che la cappa sia in modalità estrazione se è installato un condotto esterno. Controllare anche che le velocità siano impostate correttamente.

È sicuro lasciare fritture incustodite sotto la cappa?

No, è indispensabile sorvegliare costantemente le fritture. L'olio surriscaldato può prendere fuoco. Spegnere sempre la cappa dopo l'uso.

MANUALE UTENTE FTT9322XS FRANKE

GB Istruzioni per l'uso e installazione Cappa aspirante IT Istruzioni per l'uso e l'installazione Cappa FR Mode d'emploi et installation Hotte de Cuisine DE Bedienungsanleitung und Installation Dunstabzugshaube TR Kullanim ve montaj talimatlari Davlumbaz Uživotelská Příručka Odsavač par

FTT 6122XSL

FTT 9122XSL

INDICE

EN

RACCOMANDAZIONI E SUGGERIMENTI 3 INFORMAZIONI GENERALI - AVVERTENZE DI SICUREZZA 6 INSTALLAZIONE 7 USO - MANUTENZIONE 8

INDICE

IT

CONSIGLI E SUGGERIMENTI 10 GENERALITÀ - AVVERTENZE PER LA SICUREZZA 13 INSTALLAZIONE 14 USO - MANUTENZIONE 15

SOMMARIO

FR

CONSEILS ET SUGGESTIONS 17 GÉNÉRALITÉS - CONSEILS CONCERNANT LA SÉCURITÉ 20 INSTALLATION 21 UTILISATION-ENTRETIEN 22

INDICE

DE

Le istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono

essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).

• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la

cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. - Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori della cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché siano attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.

• ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

GENERALITÀ

Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionato a ridosso di una parete.

Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Le migliori prestazioni si ottengono nella versione aspirante: tuttavia nel periodo invernale può essere conveniente utilizzare la cappa in versione filtrante per evitare dispersioni di calore.

Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuare.

Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.

1 - AVVERTENZE PER LA SICUREZZA

1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...). 1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa. 1.3 - Collegare la cappa alla rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm. 1.4 - Per cappe provviste di terra, accertarsi che l'impianto elettrico domestico garantisca un corretto funzionamento. 1.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare. 1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm. 1.7 - Non fare cucine alla fiamma sotto la cappa. 1.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. 1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale. 1.10 - Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Un uso proprio e sicuro si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in questo modo un ritorno dei gas di scarico. 1.11 - L'apparecchio deve essere posto in modo che la spina sia accessibile. 1.12 - Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o un assieme speciale disponibili presso il costruttore o il suo servizio di assistenza tecnica. 1.13 - Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone prive di esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza. 1.14 - I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

2 - INSTALLAZIONE

Alcuni sistemi di installazione prevedono l'apertura e la rimozione della griglia di aspirazione.

2.1 - Apertura e rimozione della griglia di aspirazione

Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. La griglia scenderà ruotando intorno ai due perni posteriori.

Con griglia aperta e verticale, far scorrere il perno posteriore destro in avanti lungo l'asola laterale fino a provocare la fuoriuscita.

2.2 - Installazione sottopensile

a - Pensile preforato: collegare la cappa al pensile attraverso i fori predisposti sulla base del pensile, utilizzando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario aprire la griglia. b - Pensile non forato:

b.1- Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su di essa. b.2- Se non c'è maschera, dopo aver rimosso la griglia, appoggiare la cappa contro la base del pensile e avvitare dall'interno direttamente al legno con viti 3,5 x 16, non in dotazione.

2.3 - Installazione a muro

a- Con l'ausilio dell'eventuale maschera di foratura, fare 2 fori Ø 8 nel muro, applicare i due tasselli, inserire due viti 4,2 x 44,4 lasciando 5 mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cappa alle due viti negli appositi fori asolati posteriori e procedere dall'interno al serraggio completo delle viti. b- Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed inserire tasselli e viti, procedendo come al paragrafo a. c- Per un'installazione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita maschera abbinata. d- Rispettare l'avvertenza 1.6.

2.4 - Scelta della versione

a - Aspirante

Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante» al fondo della sua corsa. Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello centrale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta.

Collegare la tubazione esterna alla flangia Ø 100 mm (o Ø 120 mm su alcuni modelli) posizionata sull'uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettare tassativamente l'avvertenza 1.1.

b - Filtrante

Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante al fondo della sua corsa.

Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se presente, deve rimanere collegata.

2.5 - Connessione elettrica e controllo funzionale

1 - È necessario rispettare scrupolosamente le avvertenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla sicurezza. 2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore, scelta delle velocità.

3 - FUNZIONAMENTO

3.1- Gli interruttori comandano l'accensione, la regolazione della velocità del motore e l'illuminazione del piano di cottura. Per il miglior rendimento dell'apparecchio si consiglia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazione di odori e fumi, e la velocità intermedia o inferiore per un ricambio d'aria silenzioso ed economico. È inoltre necessario mettere in funzione la cappa quando si inizia a cucinare, lasciandola accesa per qualche minuto dopo aver terminato la cottura. 3.2- Rispettare tassativamente le avvertenze 1.7 e 1.8.

4 - MANUTENZIONE E PULIZIA

Una buona manutenzione garantisce un elevato rendimento e una lunga durata della cappa.

ATTENZIONE: L'accumulo di grassi all'interno del filtro può pregiudicare il rendimento dell'apparecchio, causando anche incendi. Si raccomanda pertanto di attenersi scrupolosamente alle istruzioni riportate di seguito.

4.1 - Filtro antigrasso

È il filtro meccanico, fornito in diversi tipi differenti, che trattiene le particelle di grasso. Si trova all'interno della griglia di aspirazione.

Per la manutenzione operare come segue:

a) Generalità: Indipendentemente dal tipo di filtro, per toglierlo aprire la griglia e rimuovere gli appositi fermi in filo metallico.

b) Filtro sottile a perdere (spessore circa 1 mm):

Non lavare, ma sostituire mediamente ogni 2 mesi. Se il filtro è dotato di indicatori chimici di saturazione, sostituire quando:

b.1) Il colore viola dei puntini visibili dall'esterno si è diffuso su tutta la superficie del filtro.

b.2) Il colore rosso delle strisce interne, normalmente non visibile, è diventato visibile dall'esterno.

c) Filtro metallico multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in lavastoviglie. Asciugare bene prima di rimontarlo.

4.2 - Pulizia filtri antigrasso metallici autoportanti

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

4.3 - Filtro al carbone attivo

È il filtro chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, aprire la griglia e svitare il pomello centrale metallico o ruotare leggermente in senso antiorario il filtro fino a sganciare la baionetta centrale. Rimontare procedendo in senso inverso. Per un buon rendimento sostituire mediamente ogni 3 anni.

4.4 - Illuminazione

Se una lampada non funziona o smette di funzionare, aprire la griglia di aspirazione e controllare che sia ben avvitata. Se fosse necessario, cambiarla con un'altra di pari tipo o potenza.

4.5 - Pulizia

Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcol e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispettare l'avvertenza 1.9, in particolare per l'operazione 4.3.

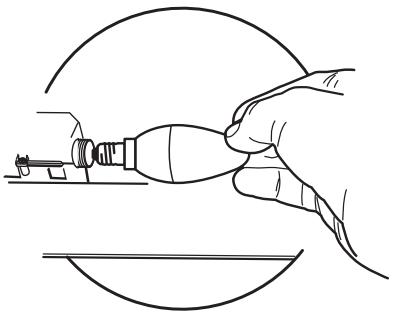

SOSTITUZIONE LAMPADE

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

Lampada	Assorbimento (W)	Attacco	Voltaggio (V)	Dimensione (mm)	Codice ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
