MANUALE UTENTE FREELEXO EINHELL

Istruzioni per l'uso originali Robot tagliaerba

NL Originele handleiding Maairobot
E Manual de instrucciones original Robot cortacésped
P Manual de instruções original RobôURTCA-relvas

2C∈

Art.-Nr.: 34.139.60

I-Nr.:21010

14

A

B

C

D

E

F

G

H

1

D

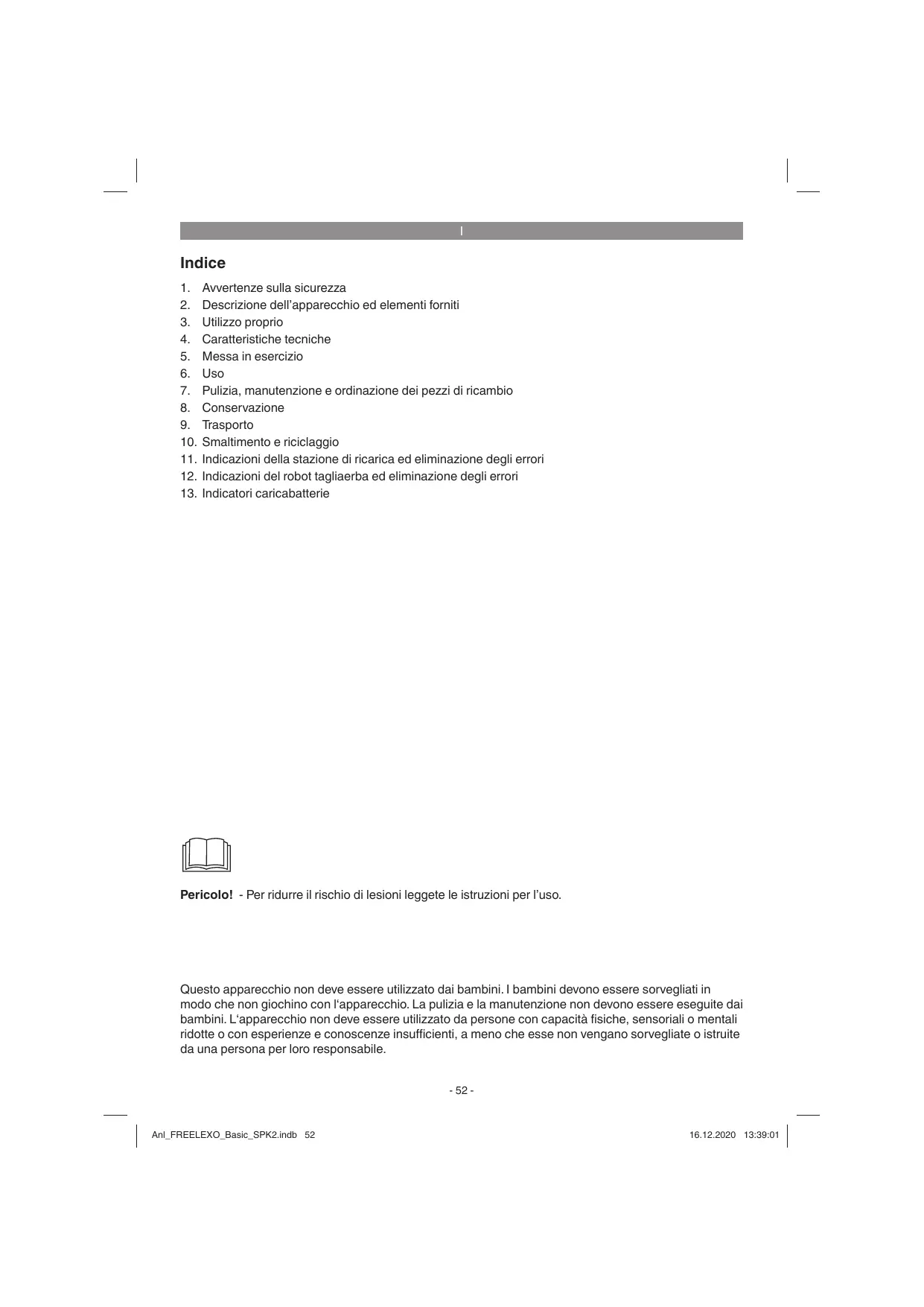

Inhaltsverzeichnis

1. Avvertenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Conservazione

9. Trasporto

10. Smaltimento e riciclaggio

11. Indicazioni della stazione di ricarica ed eliminazione degli errors

12. Indicazioni del robot tagliaerba ed eliminazione degli errori

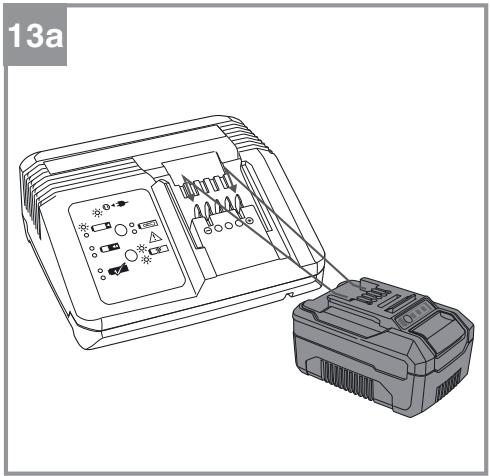

13. Indicatori caricabatterie

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con disponibilità fisiche, sensoriali o mentali ridotte o con esperezie e conoscenze insufficienti, a meno che esse non vengano sorvegliate o struite da una persona per loro responsabile.

1

Pericolo!

Nell's use are gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alla responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Avvertimento!

Leggete tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che arrivagnano il presente elett-routensile. Il mancato rispetto delle seguenti istruzioni cui po causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

Spiegazione dei symboli utilizzati (vedi Fig. 14)

A. AVVERTIMENTO - Leggete attendamente le istruzioni per l'uso prima di utilizzare l'apparecchio!
B. AVVERTIMENTO - Quando l'apparecchio è in funzione tenete la distanza di sicurezza cor-rispondente!
C. AVVERTIMENTO - Attivate la funzione di blocco prima di eseguire lavori all'apparecchio o prima di sollevarlo! ATTENZIONE - Non toccate le lame rotanti
D. AVVERTIMENTO - Non salute sull'apparecchio! ATTENZIONE - Non toccate le lame rotanti
E. Grado di protezione II (isolamento doppio)
F. Conservazione delle batterie soltanto in locali asciutti con una temperatura ambiente di +10^ - +40^ . Conservate le batterie solo sono cariche (almeno al 40% ).
G. Grado di protezione III
H. Fusibile ritardato 2 A
I. Utilizzate l'apparecchio soltanto in locali asciutti.

Attenzione!

Durante un temporale togliete la spina alla presa di corrente e staccate il filo perimetrale alla stazione di ricarica.

2. Descrizione dell'apparecchio ed elementi forniti

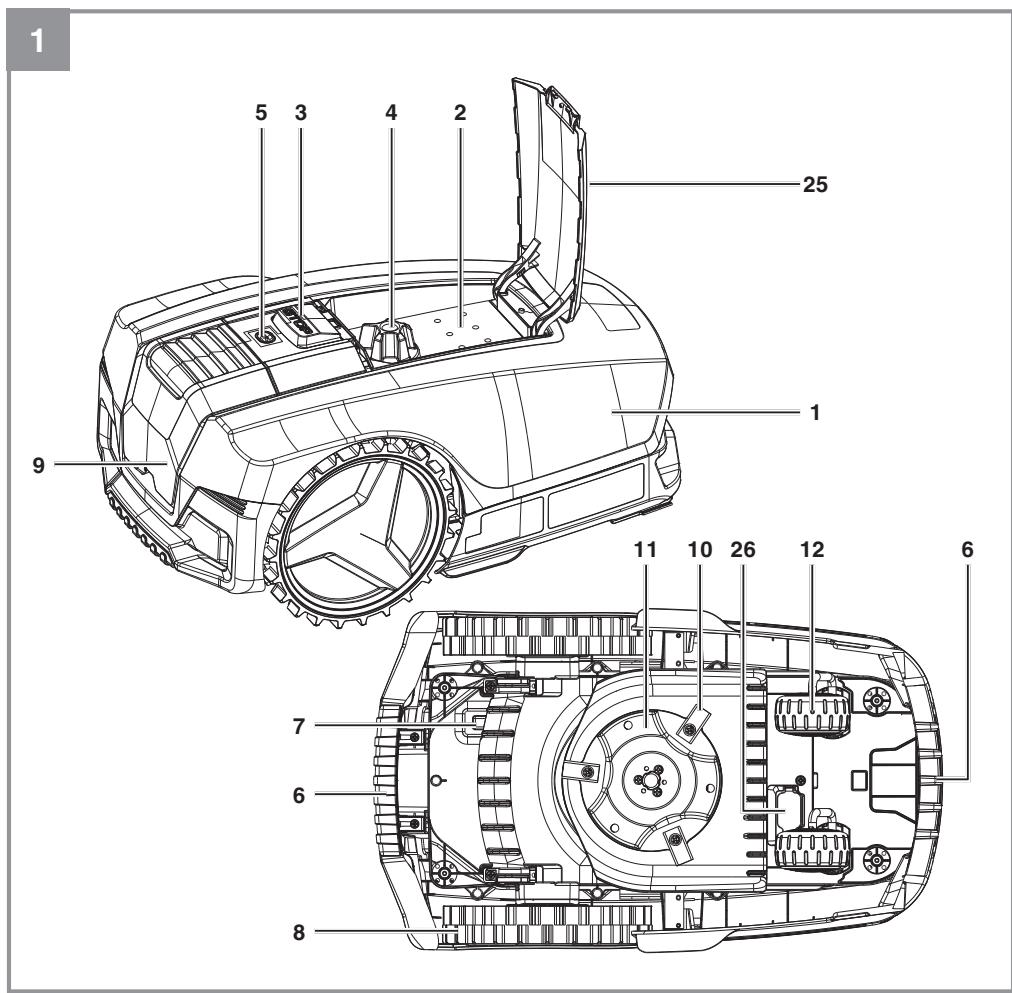

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Robot tagliaerba
2. Pannello di lavoro
3. Tasto di STOP / tasting di sbloccaggio della copertura del display
4. Regolazione dell'altezza di taglio
5. Sensore di pioggia
6. Maniglia di trasporto

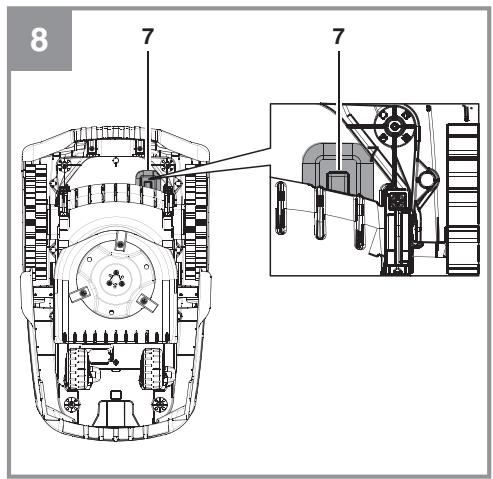

7. Interruttore principale
8. Ruota posteriore
9. Coperchio del vano batteria

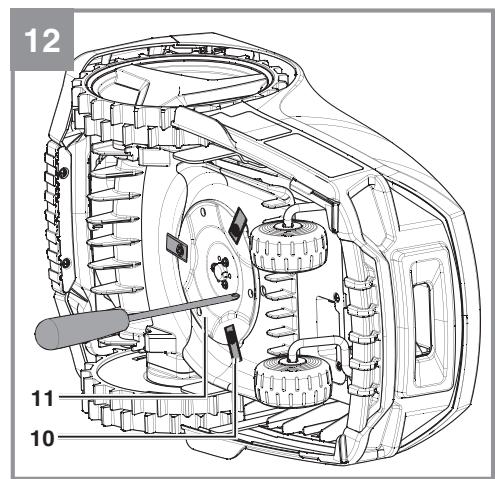

10. Lame
11. disco portalame
12. Ruota anteriore
13. (Cavo dell')alimentatore
14. Gancio di fissaggio
15. Vite di fissaggio
16. Connettore per cavi
17. Lame di ricambio
18. Filo perimetrale
19. Stazione di ricarica
20. Contatto di ricarica
21. Spia LED
22. Batteria
23. Caricabatterie
24. Chiave a brugola
25. Copertura del display

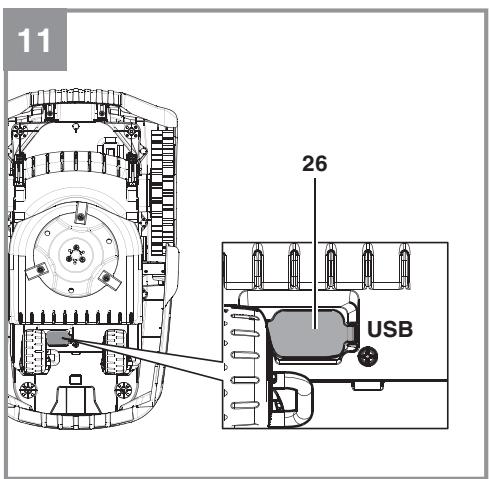

26. Porta USB
27. Righello (per separare)

2.2 Elementi forniti e disimballaggio

Verificate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio eanchesi fermi di trasporto / imballo (se presenti).
  Controllate che siano presenti tutti gli elemente

1

ti forniti.

• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono glucattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

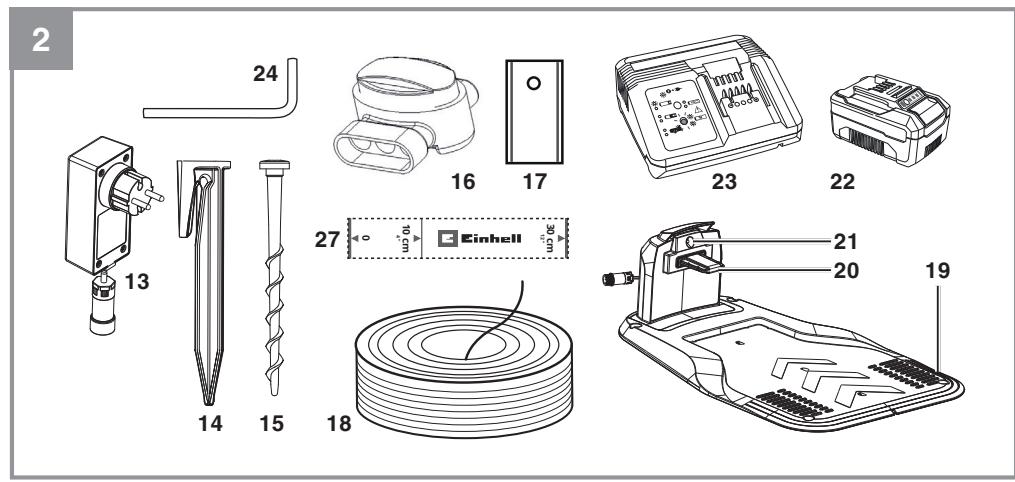

Elementi forniti, materiale di montaggio e accessori (in parte non compresi tra gli elementi forniti):

Per gli elementi forniti si veda il relativo foglietto informativo accluso.

Robot tagliaerba
(Cavo dell') alimentatore
Stazione di ricarica
Viti di fissaggio (4 pezzi)
Lame di ricambio
Gancio di fissaggio
- Filoperimetrale
- Connettore per cavi
- Chiave a brugola
Batteria
- Caricabatterie
Righello (per separare)
- Istruzioni per l'uso originali
- Avverenze di sicurezza

Mezzi ausiliari necessari (non compresi tra gli elementi forniti)

Martello
Pinza
Pinza spelafili
Livella (opzionale)

3. Utilizzo proprio

Il robot tagliaerba è adatto all'uso privato in giardini di piccole dimensioni ed escludivamente per tagliare tappeti erbosi.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesionsi di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchioiene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione 18V

Numero di giri del motore. 3400 min

Tipodi protezione IPX4

Grado di protezione III

Peso. 8,0 kg

Larghezza di taglio 18cm

Numero di lame 3

Pendenza max. 35%

Livello di pressione acustica L_nA 48 dB (A)

Incertezza K 3 dB (A)

Livello di potenza acustica L_WA 62 dB (A)

Incertezza K 3 dB (A)

Regolazione dell'altezza

di taglio 20-60 mm; in continuo

Lunghezza del filo

perimetrale consentita max. 250 m

Alimentatore

Tensione in entrata: 100-240 V ~ 50/60 Hz

Tensione in uscita: 24 V DC

Corrente in uscita: 1,5 A

Grado di protezione: II / 1

I valori di emissione dei rumori sono stati rilevati secondo le norme EN ISO 3744:1995 e ISO 11094:1991.

Avvertimento!

Questo apparecchio sviluppa un Campo elettromagnetico durante l'esercizio. In determinate circostanze questo Campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesions gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l'apparechio.

1

5. Messa in esercizio

Leggete tutte le instruzioni per l'uso prima di iniziare l'installazione del robot tagliaerba. La qualità dell'installazione influsce poi sulle prestazioni del robot tagliaerba.

5.1 Principio di funzionamento

Il robot tagliaerba sceglie casuallymente la propria direzione. Il robot tagliaerba taglia tutta l'erba del giardino lavorando su tutte le zone all'interno della superficie delimitata dal filo perimetrale (18). Non appena il robot tagliaerba riconosce un filo perimetrale (18) installato correttamente,esso si gira e prosegue in un'altra direzione all'interno dell'area. Anche tutte le zone che volete proteggregate all'interno della superficie - ad es. laghetti, alberi, mobili o aiuole - devono essere delimitate con il filo perimetrale (18). Il filo perimetrale (18) delve racchiudere uno spazio circoscritto. Se il robot tagliaerba incontrare un ostacolo all'interno della zona di taglio, torna indietro e prosegue il lavoro in un'altra direzione (Fig. 3).

5.2 Sensori

Il robot tagliaerba è dotato di numerousi sensori di sicurezza.
- Sensore di sollevamento:

Se il robot tagliaerba viene sollevato da diaetro di altre 30^ dal terreno oppure se una ruota anteriore (12) si stacca dal terreno, vengono subito fermati sua il robot che la rotazione delle lame (10).
- Sensore di inclinazione:

Se il robot tagliaerba si inclina notevolmente in una direzione, vengono subito fermati sua il robot che la rotazione delle lame (10).
Sensore ostacoli:

Il robot tagliaerba riconosce gli ostacoli sul suo percorso. Se il robot tagliaerba entra in collisione con un ostacolo, vengono subito fermati sua robot che la rotazione delle lame e l'apparecchio torna indietro allontanandosi dall'ostacolo.

• Sensore di pioggia:

Il robot tagliaerba è dotato di un sensore di pioggia (5) per evitare che funzioni quando piove. Quando il robot tagliaerba riconosce che sta piovendo, torna alla stazione di ricarica (19) dove viene completeness ricaricato. Una volta che il sensore di pioggia (5) è di nuovo asciutto, il robot tagliaerba rimane per altre due ore nella stazione di ricarica (19). Solo a quello punto riprende il lavoro se si

trova ancora in un periodo di attività. Quando interviene il sensore di pioggia (5) il LED di allarme (55) lampeggia in giallo. Non cortocircuito i due sensori metallici con metallo o un'alto materiale conduttore. Ciò può promettere il corretto funzionamento del robot tagliaerba.

5.3 Preparazione

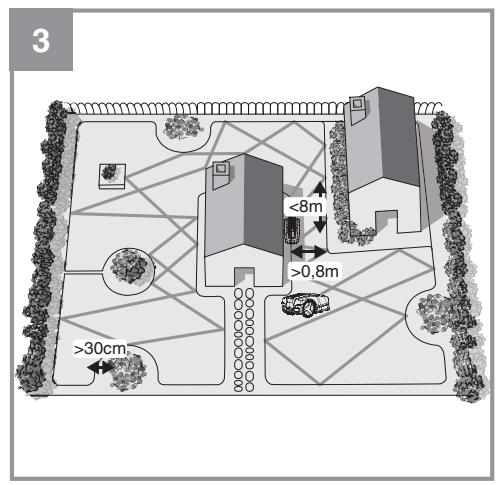

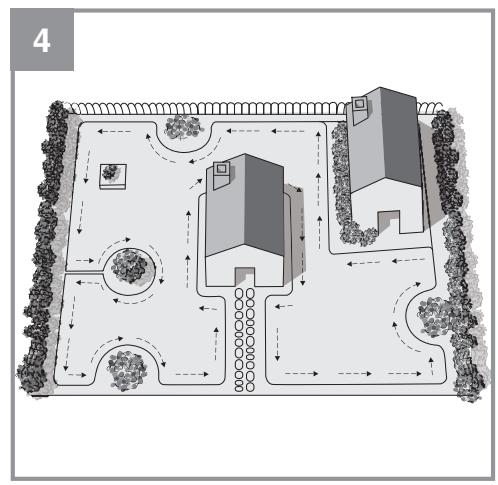

Eseguite prima un disegno schematico del prato. Riportateanche gli ostacoli sul disegno e stabilite come li desiderate proteggere.In quello modo è più semplice trovare una Buona posizione per la stazione di ricarica (19) e posare il filo perimetrale (18) intorno a cespugli, aiuole ecc (Fig. 4).Se il dato erboso è alto più di 60~mm develle essere accorciato per non sovraccarcare troppo l'apparecchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi.

Rimuvete dal prato tutti gli oggetti sparsi che potrebbero essere danneggiati dal robot tagliaera b o danneggiare il robot stesso.

Tenete pronti seguenti attrezzi: martello, pinza, pinza spelafili e livella (opzionale).

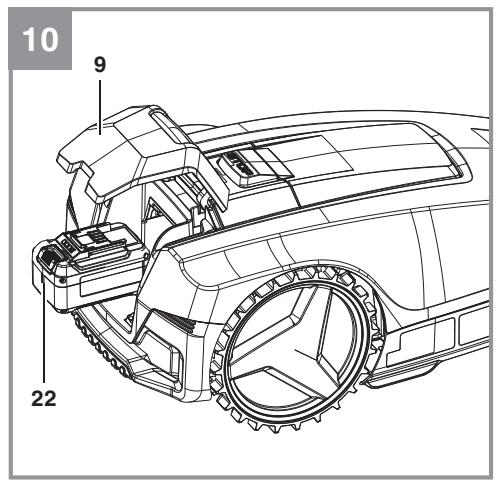

Montaggio della batteria

Aprite il coperchio del vano batteria (9). Premete il tasto di arresto della batteria (22) e spingete la batteria (22) nell'apposto vano. Chiodete il coperchio del vano batteria (9) e controllate che scatti correttamente in posizione. (Fig. 10)

5.4 Stazione di ricarica

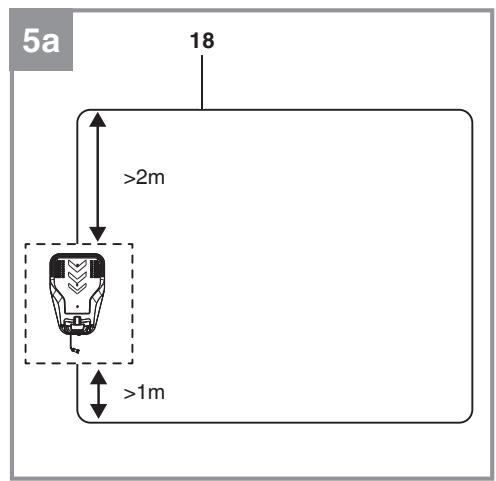

5.4.1 Posizione della stazione di ricarica

Determine innanzitutto la posizione migliorere per la stazione di ricarica (19). É necessaria una presa elettrica per esterni che fornisce continuamente corrente di modo che il robot tagliaerba funzioni sempre. La stazione di ricarica (19) deve essere posizionata su una superficie piana all'altezza della cotica erbosa. Controllate che la zona sia in piano e asciutta. Scegliete un punto all'ombra perché è meglio se la batteria (22) viene caricata in un ambiente fresco. Fate attenzione inoltre che il filo perimetrale venga posato dritto almeno per gli ultimi 2 m dovanti alla stazione di ricarica (19) (Fig. 5a). Eventuali curve proprio davanti alla stazione di ricarica (19) sono causare difficoltà di aggancio per la ricarica.

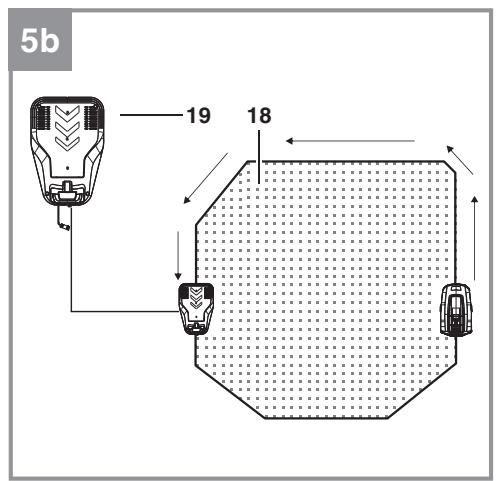

5.4.2 Localizzazione della stazione di ricarica

Quando la batteria (22) è quasi scarica, il robot tagliaerba torna alla stazione di ricarica (19) seguendo il filo perimetrale (18) in senso antiorario

1

fino alla stazione di ricarica (19). Fate pertanto attenzione a posizionare la stazione di ricarica (19) orientata correttamente. (Fig. 5b)

5.4.3 Collegamento della stazione di ricarica all'alimentatore

1. Prima di collegare la stazione di ricarica (19) all'alimentazione di corrente accertatevi che la tensione di rete sia di 100-240 V e 50/60 Hz.
2. Collegate l'alimentatore (13) direttamente a una presa elettrica. Non utilizzate il cavo per altre applicazioni.
3. Non usate un alimentatore (13) danneggiato. In caso di danni ai cavi o all'alimentatore (13) contattate subito un techniciano autorizzato per la sostituzione.
4. Non ricaricate il robot tagliaerba in un ambiente umido. Non ricaricate il robot tagliaerba a temperature superiori ai 40^ o inferiori ai 5^ .
5. Tenete il robot tagliaerba e l'alimentatore (13) lontani da acqua, fonti di calore e sostanze chimiche. Tenete il cavo dell'alimentatore (13) lontano da spigoli vivi per evitare danni.

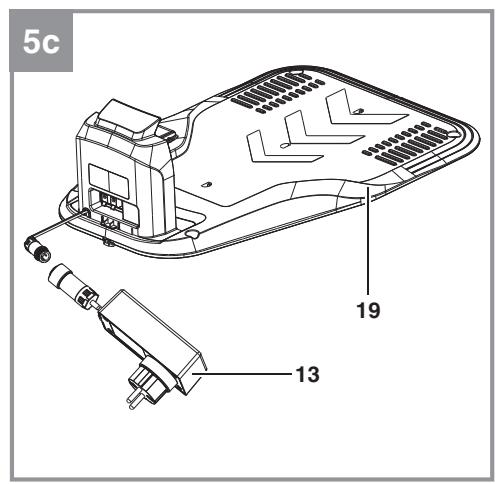

6. Collegate l'alimentatore (13) alla stazione di ricarica (19). (Fig. 5c)

Per ricaricare la batteria (22) già durante l'installazione, accendete prima il robot tagliaerba con l'interruttore principale (7) e posizzonatelo sulla stazione di ricarica (19).

5.4.4 Informazioni sull'operazione di ricarica Il robot tagliaerba ritorna alla stazione di ricarica (19) in una delle seguenti situazioni:

• Siete voi a far tornare indietro il robot tagliaerba in modo manuale.
  La stato di carica della batteria scende sulla 30% .
  Il tempo di lavoro quotidiano è terminato.
  Il sensore di pioggia è intervenuto.
  Il robot tagliaerba è surriscaldato.

In quosti casi il robot tagliaerba torna da solo alla stazione di ricarica (19) lungo il filo perimetrale (18).

Quando il robot tagliaerba torna alla stazione di ricarica (19), circa il filo perimetrale (18) e lo percorre in senso antiorario.

Durante l'opération di ricarica della batteria (22) la spia LED (21) sulla stazione di ricarica (19) è illuminata in rosso.

Quando la spia LED (21) sulla stazione di ricarica (19) è illuminata in verde significà che la batteria

(22) è completamente carica. Dopo la ricarica completing il robot tagliaerba riprende il lavoro oppure rimane nella stazione di ricarica (19) fino all'intervaldo di lavoro successivo.

Se durante il ritorno alla stazione di ricarica (19) si dovesse trovare un ostacolo lungo il filo perimetrale (18), dopo diversi tentativi il robot tagliaerba rimane fermo davanti all'ostacolo e non pu raggiungere la stazione di ricarica (19). Rimuovete tutti gli ostacoli lungo il filo perimetrale (18).

Se la temperatura della batteria (22) supra i 45 ^ C , l'operazione di ricarica viene interrotta per evitare danni alla batteria. Una volta scesa di nuovo la temperatura, l'operazione di ricarica viene ripresa automaticamente.

Se la temperatura dell'unità di controllo del robot tagliaerba supera i 65^ , il robot tagliaerba torna alla stazione di ricarica (19). Una volta scesa di nuovo la temperatura, il lavoro viene riprese secondo le impostazioni. Se la batteria (22) si scarica prima che il robot tagliaerba torni alla stazione di ricarica (19), il robot tagliaerba non più essere avviato. Riportate il robot tagliaerba alla stazione di ricarica (19) e lasciate inserito l'interruttore principale (7). Il robot tagliaerba viene ricaricato automaticamente.

5.5 Filo perimetrale

ATTENZIONE! Fili perimetrali tagliati e danni seguenti non sono coperti alla garanzia!

5.5.1 Posa del filo perimetrale

Il filo perimetrale (18) può essere posato sua appoggiato sul terreno che nel terreno stesso. In caso di terreno duro e secco i ganci di fissaggio (14) possono rompersi quando vengono piantati. Irrigate il prato prima di installare il filo perimetrale se il terreno è molto secco.

- Installazione sul terreno

Posate il filo perimetrale (18) teso sul terreno e fissatelo con gli apposti ganci (14) acclusi se non avete intenzione di scarificare o arieggiare il prato in un momento successivo. La posizione del filo perimetrale può essere adeguata nelle prime settimane di utilizzo del robot tagliaerba. Dopò unarto tempo il filo perimetrale verrà perché superato dall'erba e non sare più visible. Installate il filo perimetrale con i ganci di fissaggio (14) a una distanza massima di 1 m tra loro. Nei punti irregulari del prato riducete la distanza tra i ganci di fissaggio. Evitate situazioni in cui il filo non sua appoggiato sul terreno. Accertate vi che il filo perimetrale non possa essere tranciato dal

1

robot tagliaerba.

- Installazione nel terreno

Interrate il filo perimetrale fino a una profondità di 5 cm. In quello modo si evitano per esempio danni al filo perimetrale (18) durante operazioni di scarificatura e aerazione.

Avverenza!

Lasciate 1m di filo sul retro della stazione di ricarica per poter apportare successivement eventuali correzioni.

5.5.2 Punti stretti

Se la superficie del prato comprende punti stretti, il robot tagliaerba può lavorarci fino a una larghezza del corradoio di almeno 1,4 m (80 cm tra i fili perimetrali) e una lunghezza max. di 8 m. (Fig. 3)

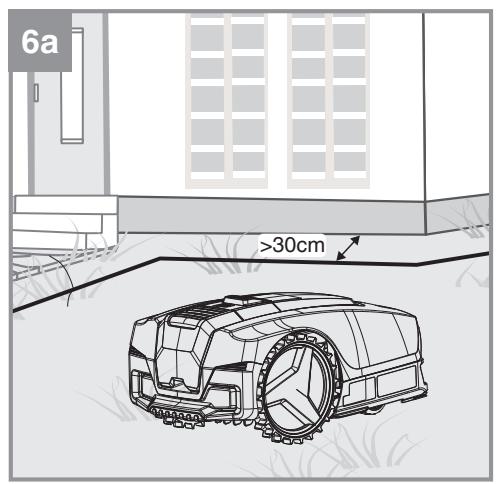

5.5.3 Distanza dal bordo del giardino

Quando il robot tagliaerba si avvicina a un filo perimetrale (18), quest'ultimo viene riconosciuto dai sensori anteriors del robot tagliaerba. Tuttavia, prima di girarsi il robot tagliaerba supra il filo perimetrale (18) per un tratto anche di 30~cm . Tetetelo in considerazione nella pianificazione della zona di taglio. (Fig. 6a)

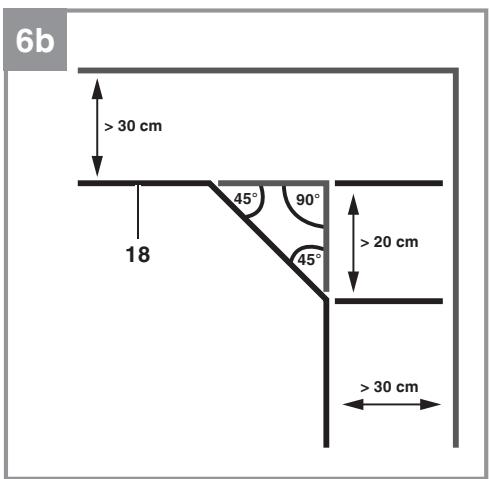

5.5.4 Posa del filo negli angoli

Evitate di posare il filo perimetrale (18) negli angoli formando un angolo retto (90^) . Per assicurarsi che il robot tagliaerba non vada troppooltre il filo perimetrale (18), posate piuttosto il filo perimetrale (18) come indicato nella Fig. 6b.

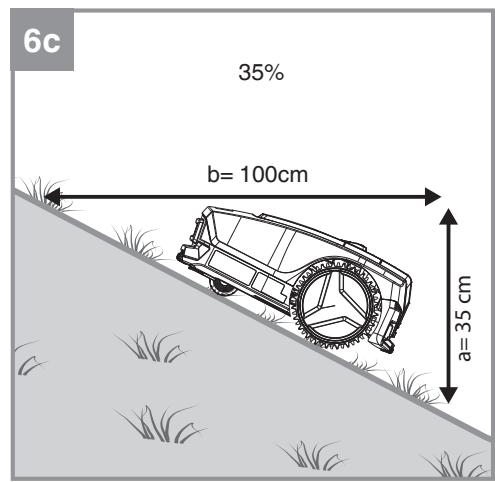

5.5.5 Calcolo della pendenza del prato

Il robot tagliaerba più superare pendenze fino al 35% . Evitate quando pendenze maggiori. La pendenza più essere misurata con il rapporto tra l'altezza superata e la distanza. (Fig. 6c)

Esempio: a / b = 35 cm/100 cm = 35%

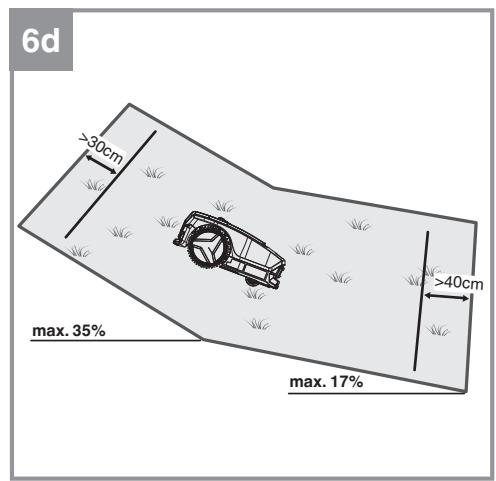

5.5.6 Installazione del filo perimetrale supendenze

Il robot tagliaerba può scivolare sulle pendenze, in particolare in caso di erba bagnata, e quindi superare il filo perimetrale (18). Pertanto si consiglia di fare attenzione ai seguenti punti (Fig. 6d):

• Sulla parte superiore di un pendio il filo perimetrale (18) non dovrebbe essere installato con pendenze superiori a 35% . Mantenete qui una distanza di 30 cm da ostacoli e bordi del prato.
• Sulla parte inferiore di un perdio il filo perimetrale (18) non dovrebbe essere installato con

pendenze superiori a 17% . Mantenete qui una distance di 40 cm da ostacoli e bordi del prato.

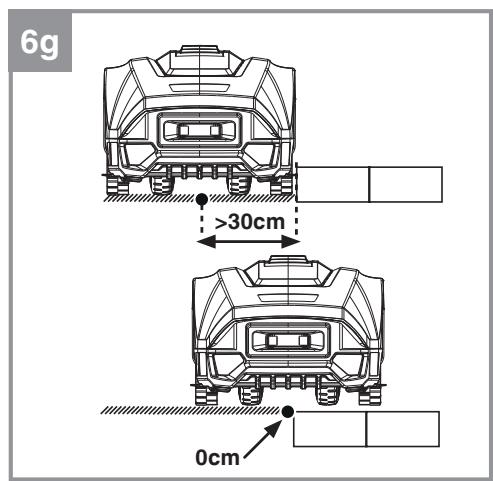

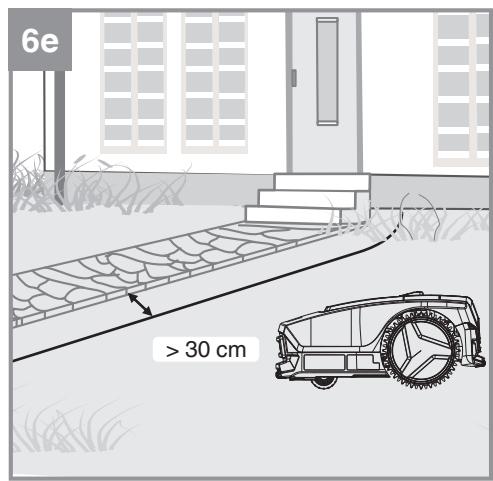

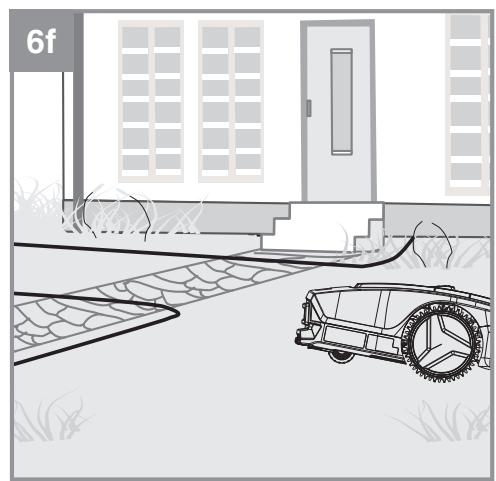

5.5.7 Tratti di strada e vialetti lastricati

Separate vialetti rialzati, superfici con pietrismo o corteccia decorativa, aiuole a una profondità maggiore o zone simili. Posate il filo perimetrale (18) a una distanza di almeno 30 cm. (Fig. 6e e 6g)
Non è necessario分开are i vialletta alla stessa altezza della cotica erbosa, perché il robot tagliaerba cui semplicamente passarci sopra. Il filo perimetrale (18) cui essere posato ancche sui vialletti. (Fig. 6f e 6g)

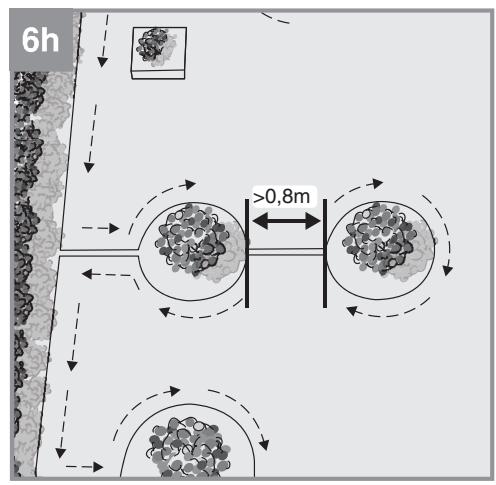

5.5.8 Isole

Proteggete gli ostacoli nella zona di taglio realizzando delle isole. In quello modo si può evitare una collsione con oggetti fragili, laghetti, alberi, mobili, aiuole ecc. (Fig. 6h e 6i)

• Srotolate il filo perimetrale (18) dai bordi verso gli oggetti da proteggere.
• Fissate il filo perimetrale (18) con i ganci di fissaggio (14) in senso orario intorno all'oggetto da proteggere.
• Circondate completeness le isole e riportate il filo perimetrale (18) al punto in cui vi siete allontanati da bordo del prato.
  La distanza fra le isole deve essere almeno di 0,8 m. Altrimenti raggruppate gli oggetti in un'unica isola. (Fig. 6h)

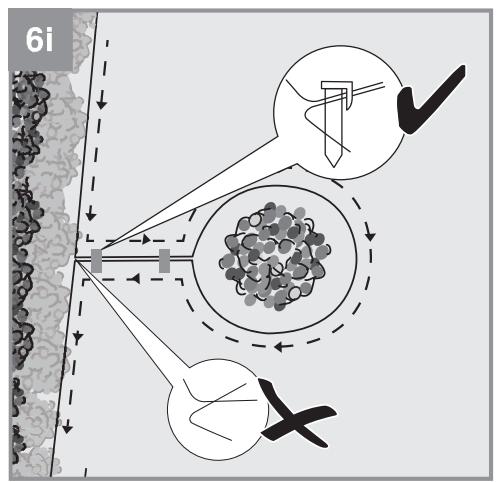

  I fili perimetrali (18) da e verso l'isola dovrebbero essere posati in parallelo e molto vicini I'uno all'altro. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fissaggio (14). (Fig. 6i)
• Il robot tagliaerba supererà nella zona di taglio i due fili perimetrali paralleli (18), ma si fermerà sui fili perimetrali (18) posati singolarmente.

5.5.9 Ostacoli

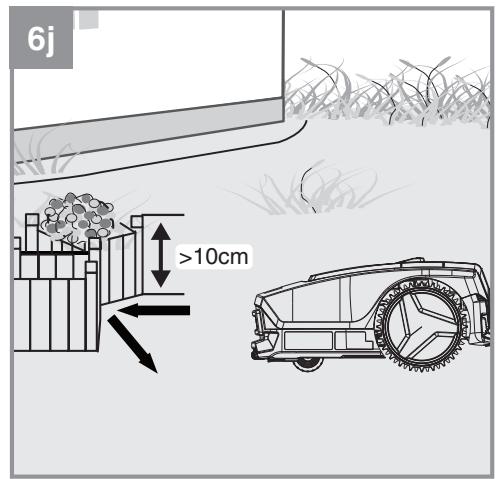

• Ostacoli con un'altezza superiore a 10 cm (Fig. 6j)

Gli ostacoli fissi con un'altezza superiore a 10 cm, come ad es. alberi, pareti, recinzioni, mobili da giardino ecc., vengono rilevati dai sensori di collisione. Se il robot tagliaerba si scontra con un ostacolo, si ferma, spegne il gruppo di taglio, torna indietro e si gira per continuare l'operazione di taglio in un'altra direzione. Gli ostacoli fragili, instabili e di va

1

lore devono essere protetti con un'isola di filo perimetrale.

- Pietre e ostacoli bassi

Pietre, rocce e ostacoli sotto i 10 cm di altezza nella zona di taglio devono essere protetti, perché altrimenti il robot tagliaerba può passarci sopra. Ciò può causare danni e il blocco del robot tagliaerba.

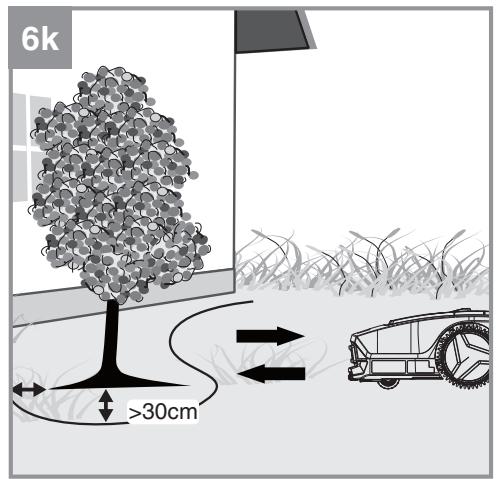

Alberi (Fig. 6k)

Gli alberi vengono trattati dal robot tagliaerba come ostacoli. Ma se dal terreno dovessero sporgere radici con un'altezza inferiore a

10 cm, tale zona dovrebbe essere protetta.

Questo impedisce danni alle radici e al robot tagliaerba. Tenete una distanza di almeno 30 cm tra il filo perimetrale (18) e l'ostacolo.

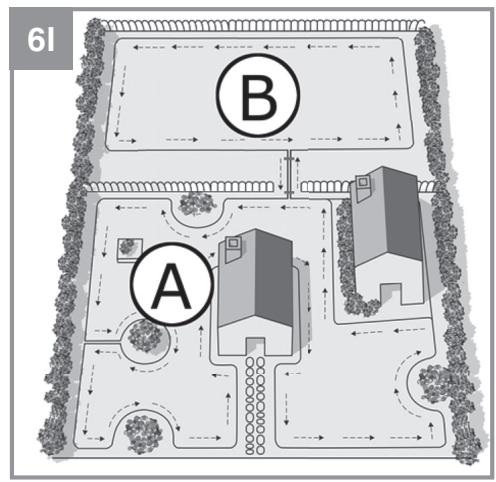

5.5.10 Area principale e secondaria (Fig. 6l)

Per area secondaria (B) si intende una zona di lavoro che non è collegata direttamente all'area principale (A), ad es.tramite una superficie erbosa o un viottolo. Per create un'area secondaria (B) separata posate il filo perimetrale (18) dall'area principale (A) a quella secondaria (B) e ritorno. I fili perimetrali (18) da e verso l'area secondaria (B) dovrebbero essere posati in parallelo e molto vicini l'uno all'alto. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fissaggio (14).

Per poter tagliare l'erba dell'area secondaria (B) dovete portare il robot tagliaerba in tale zona (B) manually. Avviate qui il programma di taglio desiderato e selezionate nel sottomenu "Area secondaria" (vedi "Impostazioni del robot tagliaerba"). Nell'area secondaria (B) il tagliaerba non cerchera di seguire il filo perimetrale (18) fino alla stazione di ricarica (19) quando il livello di carica della batteria è basso.

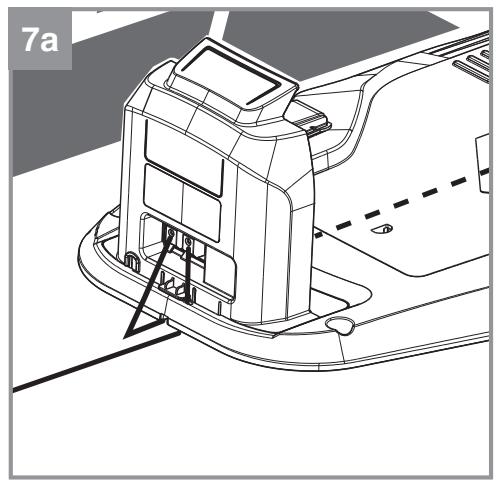

5.6 Collegamento alla stazione di ricarica

Portate a termine la posa di tutto il filo perimetrale (18) prima di collegarlo alla stazione di ricarica.
Lasciate a entrambé le estremità 1 m extra di filo perimetrale (18) per poter effettuire successivamente eventuali adeguamenti.
Isolate il filo perimetrale (18) alle estremità con una pinza spelafili su una lunghezza tra 10 e 15 mm per il collegamento alla stazione di ricarica (19).

Staccate la spina dalla presa prima di collegare il filo perimetrale (18) alla stazione di ricarica (19). Il filo perimetrale (18) posato sul lato anteriore della stazione di ricarica (19) delve essere portato sul retrotramite i portacavi posizionati sul lato inferio

re della stazione di ricarica (19). Collegate quello filo perimetrale (18) all'attacco nero a sinistra.

Poi fate passare il filo perimetrale posteriore (18) atraverso il foro (supporto antistrappo) nella zona dell'attacco e collegatelo all'attacco rosso a destra (Fig. 7a).

Attenzione! I filli perimetrali (18) non devono incrociarsi!

Effettuate poi il collegamento all'alimentazione di corrente. Dopo una corretta installmenta la spia LED (21) della stazione di ricarica (19) dovrebbe riranere illuminata in verde. Se il LED non è illuminato, controllate prima di tutti gli attacchi. Se il LED è illuminato, ma non rimane illuminato in verde, leggete la tabella, Indicazioni della stazione di ricarica ed eliminazione degli erre" alla fine di queste istruzioni per l'uso.

5.7 Accensione e verifica dell'installazione

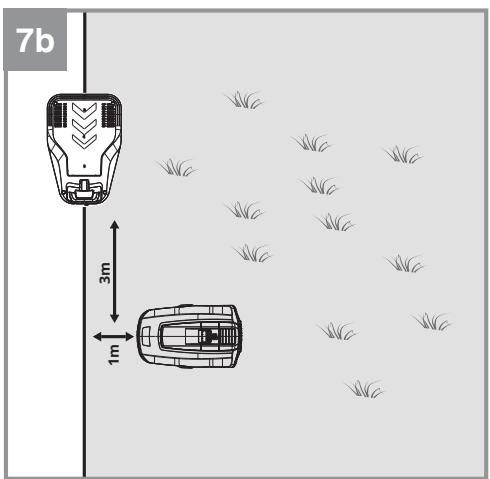

Non appena la spia LED (21) della stazione di ricarica (19) è illuminata in verde, la zona di taglio è pronta per il robot tagliaerba. Accertate vi prima che i ganci di fissaggio (14) del filo perimetrale (18) siano completeness inserti nel terreno. Mettete il robot tagliaerba ca. 3m dietro la stazione di ricarica (19) davanti al filo perimetrale (18). Nel farlo il robot tagliaerba dovrebbe essere rivolto verso il filtrato perimetrale (18) a un angolo di 90^ (Fig. 7b). Inserite (ON) l'interruttore principale (7) (Fig. 8).

Premete il tasto di STOP (3) e aprite la copertura del display (25). Premete il tasto di bloccaggio (62), sbloccate il robot tagliaerba inserendo il PIN e confermandolo con il tasto "OK" (63) (si veda capitolo "Funzione di blocco/PIN").

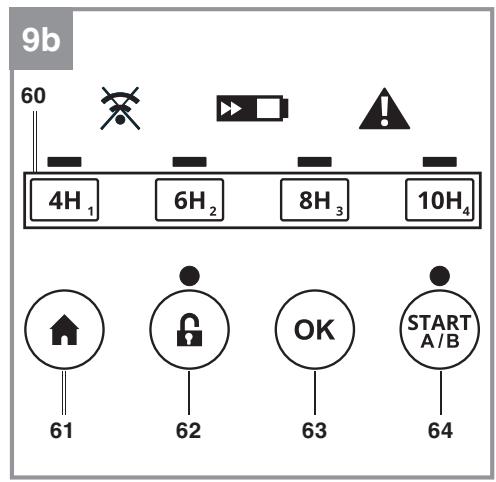

Premete il tasto "HOME" (61). Chiudete poi la copertura del display (25). Ora il robot tagliaerba segue il filo perimetrale (18) in senso orario. Osservate il robot tagliaerba per tutto il percorso lungo il filo perimetrale (18) fino a quando si trova di nuovo nella stazione di ricarica (19). Se il robot tagliaerba dovesse essere problemi in alcuni punti, correggete eventualmente il filo perimetrale (18) e ripetete il procedimento. La batteria (22) del robot tagliaerba viene ora ricaricata completeness. In caso di problemi durante l'aggancio è possible che la stazione di ricarica (19) debba essere riposizionata di dato fino a quando l'aggancio avvienezza dificoltà.

Con il tasto rosso di STOP (3) potete fermare il robot tagliaerba in qualsiasi momento. Dopo aver azionato il tasto di STOP (3), il robot tagliaerba viene fermato e attende ulteriori istruzioni.

1

5.8 Fissaggio della stazione di ricarica

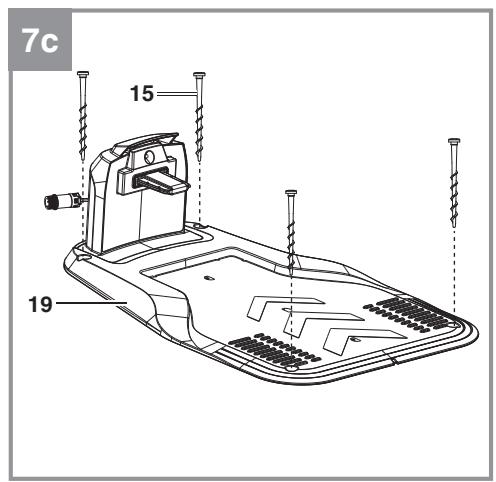

Una volta garantito il correto funzionamento del robot tagliaerba e trovata una posizione adeguata per la stazione di ricarica (19), la stazione di ricarica (19) deve essere fissata con le viti di fissaggio (15). Avvitate le viti di fissaggio (15) completeness nel terreno con la chiave esagonale (24). (Fig. 7c)

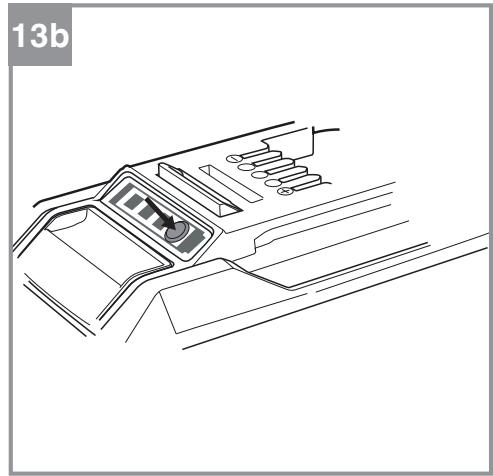

5.9 Indicazione di carica della batteria

Premete l'interruttore per l'indicazione di carica della batteria. L'indicazione di carica della batteria segnala lo stato di carica per mezzo di 3 LED (Fig. 13b).

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 o 2 LED sono illuminati:

La batteria dispone di una sufficiente carica residua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La batteria si è scaricata Completely ed è difettosa. Una batteria difettosa non deve più venire usata e ricaricata!

Attenzione!

SeutilizzateunabatteryMulti-Ah (ades.4-6Ah) impostate sempre la capacité maggiore.Non e necessarioutilizzarelacapacitàminore della batteria del robot tagliaerba per augmentare la sua durata utile dato che si scarica e ricarica con sollecitazioni ridotte.

5.10 Ricarica della batteria con il caricabatterie

1. Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (23) nella presa di corrente. Il LED verde inizia a lampegliare.
2. Inserite la batteria (22) sul caricabatterie (23) (Fig. 13a).
3. Al punto, "Indicatori caricabatterie" trovate una tabella con i significati degli indicatori LED sul caricabatterie.

Durante la ricarica la batteria si può riscaldare un po'. Macision è del tutto normale.

Se la ricarica della batteria non fosse possibile, verificate

• che sia presente tensione di rete sulla presa di corrente;
• che ci sua un perfetto contatto dei contatti di ricarica.

Se continuasse a non essere possibile ricaricare la batteria, inviate

• il caricabatterie
  e la batteria

al nostro servizio di assistenza clienti.

Per un invio correto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.

Nel caso di invio o smaltimento di batterie ovvero di apparente a batteria metteteli in sacchetti di plastica separati per evitare cortocircuito e incendi!

Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Cio è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio. Non fate scaricare mai completeness la batteria. Questo potrebbe danneggiarla!

6. Uso

6.1 Interruttore principale

Il robot tagliaerba è dotato di un interruttoro principale (7). Con l'interruttore principale (7) accendete (ON) e spegnete (OFF) il robot tagliaerba (Fig. 8). Dop o l'accensione del robot tagliaerba, quello viene bloccato con il PIN.

6.2 Pannello di lavoro

Il robot tagliaerba è stato più programmato in fabbrica e configurato con impostazioni standard. Queste sono tuttavia essere modificate se necessario. Anche se le impostazioni di fabbrica sono adatte per la maggior parte dei giardini, dovreste comunque informarvi sulle opzioni disponibili.

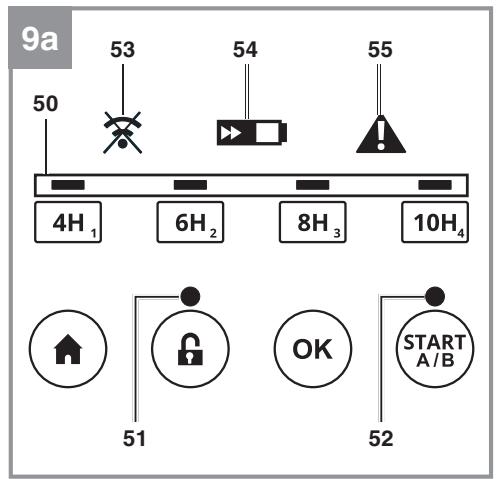

Spiegazione dei LED del pannello di lavoro (Fig. 9a)

1. LED di tempo: indicazione del tempo di taglio giornaliero
2. LED di bloccaggio: indicazione del blocco dei tasti

1

1. LED di stato: indicatorità dello stato del robot tagliaerba e dell'area di taglio
2. LED del filo perimetrale: indicazione se è presente un errore del filo perimetrale
3. LED della batteria:indicazione dello stato di carica della batteria
4. LED di allarme: indicazione di errori ovvero di sensore di pioggia intervenuto

Spiegazione delle opzioni dei tasti del pannello di lavoro (Fig. 9b)

1. Tasti per impostare il tempo di taglio e immettere il PIN

2. Tasto "HOME"

3. Tasto di bloccaggio
4. Tasto "OK"
5. Tasto "START"

6.3 Regolazione dell'altezza di taglio

Attenzione! La regolazione dell'altezza di taglio deve essere eseguita solamente a robot tagliaerba spento. A tale fine premete il tasto di STOP (3). Il robot tagliaerba consente di adeguare in continuo l'altezza di taglio con l'apposita regolazione (4) tra 20 e 60 mm e di controllarla sulla Scala. Se il dato erboso è alto più di 60 mm delve essere accorciato ad almeno 60 mm per non sovraccaricare troppo l'apparecchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi. Al termine dell'installazione l'altezza di taglio può essere adeguata con l'apposita regolazione (4). Iniziate sempre con un'altezza di taglio più alta e riducetela molto per volta sono all'altezza desiderata.

6.4 Funzione di blocco / PIN

La funzione di blocco evita un impiego non autorizzato del robot tagliaerba perché un codice valido. A tale scopo dovete immettere un codice di sicurezza personale di quattro cîre.

Sbloccaggio

• Prima di mettere in esercizio il robot tagliaerba dovete immettre il PIN corretto (PIN standard: 1 - 2 - 3 - 4^ ). Per farlo aprite la copertura del display (25) e premete il tasto di bloccaggio (62). Immettete poi le cifre del PIN lentamente unaoha o altra e confirmate l'immissione con il tasto, OK (63). Le funzioni di lavoro vengono sbloccate e il LED di bloccaggio (51) si illumina in verde.
  Se immettete un PIN errato, il LED di bloccaggio (51) si illumina in rosso. Premete il tasto di bloccaggio (62) e immettete di nuovo

il PIN.

Bloccaggio

Se desiderate bloccare il pannello di lavoro (2) premete il tasto di bloccaggio (62). Il LED di bloccaggio (51) si illumina quindi in rosso.

Per cancellare il PIN procedete nel modo seguente:

1. Sbloccate il pannello di lavoro.
2. Premete contemporaneamente il tasto "OK" (63) e il tasto "4H" (60) per 3 secondi. I LED di tempo (50) si illuminano contemporaneamente.
3. Immettete il nuovo PIN (di quattro cifre). Premete il tasto "OK" (63).
4. Ripetete l'operazione 3 per confermare il nuovo PIN.
5. Attenzione! Prendetenota del nuovo PIN!

Richiesta del PIN in caso di perdita

Tenete pronti la ricevuta e il numero di series del robot tagliaerba. Vi servono per ricevere il PIN!

1. Collegate una penna USB vuota alla porta USB (26) come indicato nella figura (Fig. 11).
2. Inserite I'interrupttre principale (7) (ON).
3. Il robot tagliaerba memorizza automaticamente il PUK sulla penna USB ed emette un segnale acustico al termine dell'operazione.
4. Estraete la penna USB. Trasferite i dati della penna USB in un computer. Il robot tagliaerba ha creato un file di testo (.txt). Questo file contiene un PUK, un codice personale. Contattate il servizio clienti per ricevere il vostro PIN.

6.5 Impostazioni del robot tagliaerba Impostazione del tempo di taglio

1. Sbloccate il pannello di lavoro (2).
2. Selezionate il tempo di taglio desiderato premendo il tasto correspondente per l'impostazione:
   2.1 Premendo brevamente il relative tasto, il robot tagliaerba alla in funzione agli giorni. L'impostazioneiene indicata con un illuminazione costante dei LED di tempo
   2.2 Premendo a lungo il relative tasto, il robot tagliaerba alla in funzione agli due giorni. L'impostazione viene indicata con un lampeggiamento dei LED di tempo
3. L'impostazione vieneindicata con il relativo

1

LED di tempo (50).

1. Confermate l'impostazione premendo la tasto "OK" (63).

L'orario a cui sono state effettuate le modifiche è adesso l'ora di avvio giorniera. Il numero di ore indicate è tempo di lavoro quotidiano.

Per impostare il tempo di taglio si consigliano come regola generale 8 ore al giorno per una superficie di 500m^2 . Il tempo di lavoro selezionato deve essere adeguato in base alle dimensioni e alla complessità del giardino.

Resetture l'ora di avvio giornaliera

Per resettare l'ora di avvio giornaliera premete contemporaneamente il tasto "OK" (63) e il tasto "6H" (60) per 3 secondi. L'orario a cui sono state effettuate le modifiche è adesso l'ora di avvio giornaliera. Il numero di ore indicate è tempo di lavoro quotidiano.

Procedura di avvio

1. Sbloccate il pannello di lavoro (2).
2. Con il tasting "START" (64) potete selezionare l'area in cui deve lavorare il robot tagliaerba. Per informazioni più dettagliata sulle due are si veda il capitolo "Messa in esercizio" al punto "Filo perimetrale".
   2.1 Premendo a lungo il tasto "START" (64) il robot tagliaerba lavora nella area principale. In istoto caso il LED di stato (52) rimane illuminato in verde.
   2.2 Premendo a lungo il tasto "START" (64) il tagliaerba lavora nella area secondaria. In quello caso il LED di stato (52) lampeggia in verde.
3. Chidete la copertura del display (25).

Ora il robot tagliaerba funzione in base all'impostazione del tempo di taglio. Durante il tempo di lavoro, il livello di carica della batteria viene monitorato e visualizzatotramite il LED della batteria (54).Non appena il livello di carica della batteria scende al 30% ,il robot tagliaerba torna automaticamente alla stazione di ricarica.

Interruzione dell'operazione di taglio

1. Premete il tasto di STOP (3) per arrestare subito il robot tagliaerba.
2. Aprite completeness la copertura del display (25).
3. Sbloccate il pannello di lavoro (2).

4. Premete poi il tasto "HOME" (61) per far tornare il robot tagliaerba alla stazione di ricarica (19) lungo il filo perimetrale (18).

5. Chiudete la copertura del display (25).

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di agli lavoro di pulizia e manuten-zione deve essere scollegata la tensione dell'apparecchio; per farlo staccate la spina alla presa elettrica e spegnete (OFF) l'apparecchio con l'interruttore principale (7) (Fig. 8). Togliete inoltre la batteria (22) dal robot tagliaerba.

Attenzione! Indossate guanti da lavoro!

7.1 Pulizia

• Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa pressione.
  Il robot tagliaerba non deve essere pulito除去 l'acqua corrente, in particolare non congetto ad alta pressione.
• Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero dannegliare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare acqua all'interno dell'apparecchio.
• Per quanto possible pulite il robot tagliaerba con una spazzola o uno straccio.
  Controllate la mobilità delle lame (10) e del disco portalame (11).
  Per la pulizia dei contatti di ricarica del robot tagliaerba (1) e della stazione di ricarica (19) utilizes detergente per metallo o un foglio abrasivo a grana molto fine. Puliteli per assicurare un'operazione di ricarica efficente.

7.2 Manutenzione

Le lame (10) e le relative viti di fissaggio usu-rate o danneggiate devono essere sempre sostituite in set.
Sostituite le parti usurate o danneggiate.
Per una lunga durata, tutte le parti avvitate, le ruote e gliassi devono venire puliti ed infine oliati.
La cura regolare del robot tagliaerba non soltanto lo conserva a lungo in buono stato e ben efficente, ma contribuisceanche a tagliare il prato in modo più semplice e accurato.

1

Le lame (10) sono le parti più esposte all'usura. Controllate regolarmente le condizioni e il fissaggio delle lame (10). Se si dovessero notare delle vibrazioni excessive del robot tagliaerba, cui significare che le lame (10) siano danneggiate ovvero che siano state deformate da colpi. Se le lame (10) sono usurate o danneggiate, devono essere sostituite immediatamente.
- Controllate regolarmente il risultato di taglio del prato. Se le lame non sono affiliate gli steli d'erba non vengono tagliati in modo precioso. La superficie del manto erboso può seccarsi leggermente e ingiallarsi. Cambiate percio regolarmente le lame per avere sempre un taglio precioso e dritto.
- Controllate regolarmente che il dato inferiore del robot tagliaerba non sia sporco. Pulite regolarmente il robot tagliaerba. Pulitelo immediatamente se è molto sporco.
- Nella prime settimane dopo la messa in esercizio e dopo tagli con un tagliaerba convenzione, il robot tagliaerba può sporcarsi molto rapidamente. Controllate quando più spesso il dato inferiore del robot tagliaerba in quello periodo di tempo.
Accorciate il prato solo un po' alla volta per evitare notevoli quantità di sporco.
- All'interno dell'apparecchio non si trovano alte parti che richiedano manutenzione.

7.2.1 Sostituzione delle lame

Usate solamente lame originali, perché altrimenti non sono garantiti il funzionamento e la sicurezza. Il robot tagliaerba è dotato di tre lame (10) montate su un disco portalame (11). Queste lame (10) hanno una durata utile che arrivava a 3 mesi (se non entrano in collisione con ostacoli). Sostituite tutte e tre le lame (10) contemporaneamente per non pregiudicare il funzionamento e l'equilibrio dell'apparecchio.

Per sostituire le lame (10) procedete nel modo seguente (Fig. 12) - Attenzione! - Portate guanti:

1. Bloccate la rotazione del disco portalame (11) con un cacciavite. A tale scopo inserte il cacciaviteattraverso gli apposti fori nel disco portalame (11) e nel pettine di protezione.
2. Allentate le viti di fissaggio
3. Togliete le lame (10) e sostituite con quelle nuove. Sostituite tutte e tre le lame (10) sempre in set.
4. Quindi serrate di nuovo saldamente la vite di fissaggio. Accertatevi che le nuove lame (10) ruotino liberamente.

Eseguite regolarmente un controllo generale del robot tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di agli stagione controllate assolutamente lo stato delle lame (10). Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

7.2.2 Update del software

Se desiderate aggiornare il software, copiate il nuovo software su una penna USB vuota (format- tate eventualmente prima la penna USB). Accer- tatevi che la batteria sia completamente carica prima di eseguire le operazioni successive.

1. Mettete il robot tagliaerba nella zona di taglio. Il robot tagliaerba non deve trovarsi nella stazione di ricarica durante l'update del software.
2. Collegate una penna USB alla porta USB come individato nella figura. (Fig. 11)
3. Inserite l'interruttore principale (7) (ON).
4. L'opération di update si avvia automaticamente e i LED di tempo (50) lampeggiano.
5. Se tutti e 4 i LED di tempo (50) rimangono accesi e il robot tagliaerba emette un segnale acustico continuo, il procedimento è terminato.
6. Scollegate la penna USB e chiudete la copertura.

7.2.3 Riparazione del filo perimetrale

Se in un qualsiasi punto dovesse venire tranciato il filo perimetrale (18),utilizzate per la riparazione i connettori per cavi (16) fornito.A tale scopo inserte le due estremita del filo perimetrale (18) tranciato nel connettore per cavi (16) e comprimetelo con una pinza.Collegate la spina alla presa di corrente. Controllate poi il funzionamento tramite la spia LED (21) della stazione di ricarica (19).

7.3 Ordinazione di pezzi di ricambio:

Volendo commisionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

N. art. delle lame di ricambio: 34.140.20

8. Conservazione

Caricate completeness la batteria (22) prima di riporla per l'inverno e spegnete (OFF) il robot tagliaerba con l'interruttore principale (7). Togliete la batteria (22) dall'apparecchio. Scolgate l'alimentatore (13) dall'alimentazione di corrente e alla stazione di ricarica (19). Il filo perimetrale (18) cui possere lasciatto all'aperto durante l'inverno. Accertateviti tuttavia che gli attacchi siano protetti alla corrosione. A tale fine scollegate gli attacchi del filo perimetrale (18) alla stazione di ricarica (19).

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'apparecchio nella confezione originale.

9. Trasporto

Spegnete (OFF) l'apparecchio con l'interruttore principale (7). (Fig. 8)
- Se presenti, applicate i dispositivi di sicurezza per il trasporto.
Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
Assicurate l'apparecchio in modo che non scivoli e non si ribalti.
- Trasportate il robot tagliaerba per la maniglia di trasporto (6) con il disco portalame (11) orientato in direzione opposa al vostro corpo.

10. Smaltimento e riciciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifiuti domestici. Per uno smaltimento correto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

Solo per paesi membri dell'UE

Non smaltite gli eletttroutsili nei rifiuti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separamenti e venire smaltiti in modo ecocompatibile.

Alternative di ricercaggio alla richiesta di restituzione: il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga esguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifui. Non ne sono interessati gli accessori e i mezzi ausiliari nella elemente elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'especialita autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modifiche tecniche

11. Indicazioni della stazione di ricarica ed eliminazione degli errori

Spia LED (21)	Descrizione	Soluizione
Spenta	- Manca l'alimentazione di corrente	- Verificate l'alimentazione di corrente
È illuminata in verde	- Pronto per tagliare - Batteria (22) completeness carica - Filo perimetrale (18) collega- to
Lampeggia in verde	- Filo perimetrale (18) tranca- to	- Controllate se il filo perimetrale (18) è rot- to
È illuminata in rosso	- La batteria (22) viene carica- ta	- Attendete che la batteria (22) sia comple- tamente ricaricata.

12. Indicazioni del robot tagliaerba ed eliminazione degli errori

II LED del filo perimetrale (53) lampeggia in rosso

Errone	Possibile causa	Eliminazione
Nessun segnale	- Filo perimetrale Collegato in modo scorretto - Manca l'alimentazione di corrente - Filo perimetrale (18) tranca- to	Controllate se la spia LED (21) della stazio- ne di ricarica (19) è illuminata in verde - Accertatevi che il filo perimetrale (18) sia posato correttamente e al centro sotto la stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19).
Fuori range	- Filo perimetrale Collegato in modo scorretto - Robot tagliaerba al di fuori della zona di taglio	- Accertatevi che il filo perimetrale (18) sia posato correttamente e al centro sotto la stazione di ricarica (19). - Assicuratevi che il robot tagliaerba sia nel- la zona di taglio.

II LED della batteria (54) lampeggia in rosso

Errore	Possibile causa	Eliminazione
Errore batteria	- Nel robot tagliaerba si è verificato un erre di batteria - La batteria (22) non può essere ricaricata - La batteria (22) ha raggiunto la fine della durata utile	- Accertatevi che la batteria (22) sia stata montata correttamente. - Controllate se l'interruttore principale (7) è inserito (ON) nelle il robot tagliaerba si trova nella stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19). Sostituite se necessario la batteria (22).

II LED della batteria (54) si illumina in giallo

Errore	Possibile causa	Eliminazione
Errore temperatura batteria	Temperatura eccessiva/insufficiente della batteria overosovratemperatura dell'unità dicommando-Se la temperatura della batteria supera i 65 °C il robottagliaerba torna alla stazionedi ricarica (19).- Con una temperatura della batteria superiore a 45 °C oinferiore a 0 °C l'operazione di ricarica viene fermata e ilrobot tagliaerba attende nellastazione di ricarica (19).	- Impostate il tempo di lavoro in estate alleprime ore del mattino ed evitate che ilrobot tagliaerba lavori durante le ore calde della giornata.- Una volta che la temperatura della batteria overo dell'unità di controllo torna nelrange consentito, il robot tagliaerba torna automaticamente all'esercizio programmaticato.

II LED di allarme (55) è illuminato in giallo

Errore	Possibile causa	Eliminazione
Sollevato	- Sensore di sollevamento intervenuto per 10 secondi consecutivi	Premete il tasto di STOP (3) per aprire la copertura del display (25). Riaviiate l'operazione di taglio tramite il pannello di lavoro (2): - Se questo erre si verifica con frequenza, controllate se la zona di taglio presente ostacoli con un'altezza superiore a 10 cm e rimuoveteli oppure separateli alla zona di taglio con il filo perimetrale (18).
Bloccato	- Sensore ostacoli attivato più volte in un minuto - Sensore ostacoli continuamente attivo per 10 secondi - Sensore ostacoli attivato tre volte durante il ritorno alla stazione di ricarica (19)	Premete il tasto di STOP (3) per aprire la copertura del display (25). Riaviiate l'operazione di tagliotramite il pannello di lavoro (2): - Controllate se il robot tagliaerba è bloccato da un ostacolo o incastrato tra alberi, cespugli ecc. Eliminate l'ostacolo o escludetequesta zona. - Se questo erre si verifica con frequenza, controllate la posa del filo perimetrale (18). Fate particolare attentione ad angoli stretti, corridoi, recinzioni, pietre ecc. e adeguate se necessario la disposizione del filo perimetrale (18). - Controllate se l'erba è troppo alta e il robot tagliaerba si blocca. In quello caso tagliate l'erba sotto i 60 mm.

II LED di allarme (55) è illuminato in giallo

Errore	Possibile causa	Eliminazione
Troppo vicino a stazione	- Il robot tagliaerba è stato fat-to tornare troppo vicino alla stazione di ricarica (19).	Premete il tasto di STOP (3) per aprire la copertura del display (25). Riavviiate l'operazione di taglio tramite il pannello di lavoro (2): - Il robot tagliaerba dovrebbe essere fatto tornare alla stazione di ricarica (19) con una distance minima di 2 m.
Caduto	- Il tagliaerba è stato ribaltato in modo continuo per 10 secondi - Il robot tagliaerba è rimasto inclinato in una direzione per diverso tempo	Premete il tasto di STOP (3) per aprire la copertura del display (25). Riavviiate l'operazione di taglio tramite il pannello di lavoro (2): - Mettete il robot tagliaerba su una superficie piana e riavviatelo. - Se il robot tagliaerba si è ribaltato a causa di un perdio ripido nella zona di taglio, adeguate di conseguenza il filo perimetra-le (18) per evitare forti pendenze.
Errore ruote	- Le ruote posteriori (8) vengo-no sollevate da un ostacolo - Le ruote posteriori (8) posso-no girare a vuoto in caso di superfici irregulari	Premete il tasto di STOP (3) per aprire la copertura del display (25). Riavviiate l'operazione di taglio tramite il pannello di lavoro (2): - Mettete il robot tagliaerba su una superficie piana e riavviatelo
Errore tasto di arresto	La copertura del display (25) è aperta, ma il tasto di STOP (3) non è stato azionato.	Premete il tasto di STOP (3) per aprire la copertura del display (25). Riavviiate l'operazione di taglio tramite il pannello di lavoro (2): - Controllate che la copertura del display (24) possa essere aperta e chiusa perché problemi con il tasto di STOP (3). - Controllate il funzionamento del tasto di STOP (3).

II LED di allarme (55) lampeggia in giallo

Errore	Possibile causa	Eliminazione
Sovratemperatura PCB	Temperatura eccessiva/insufficiente della batteria overosovratemperatura dell'unità dicommando-Se la temperature della batteria supera i 65 °C il robottagliaerba torna alla stazione di ricarica (19).- Con una temperatura della batteria superiore a 45 °C oinferiore a 0 °C l'operazione di ricarica viene fermata e ilrobot tagliaerba attende nella stazione di ricarica (19).	- Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitate che il robot tagliaerba lavori durante le ore calde della giornata.- Una volta che la temperature della batteria overo dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programmato.
Pioggia	- Il sensore di pioggia (5) èintervenuto.	- Attendete che il robot tagliaerba sia asciutto.- Una descrizione dettagliata del sensore è riportata al capitolo 5.2.

II LED di allarme (55) lampeggia in rosso

Errore	Possibile causa	Eliminazione
Errore sensore	- Il robot tagliaerba si è fer-mato a causa di un erre-sensore	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7) per riavviare il robot tagliaerba.
Errore motore / sovracorrente motore	- Robot tagliaerba fermo a causa di sovracorrente nel motore o di un erre del mo-tore	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. - Controllate l'altezza dell'erba nella zona di taglio e tagliate se necessario l'erba a meno di 60 mm con un tagliaerba conven-zionale. - Aumentate l'altezza di taglio. Iniziata sempre con un'altezza di taglio più alta e riducetela molto per volta fino all'altezza desiderata. - Controllate se il disco portalame (11) e le ruote sono sporchi e pulite attentamente queste parti. - Controllate che le ruote posteriori e il disco portalame (11) non siano bloccati. Se non è possibile rimuovere i blocchi rivolgetevi al servizio assistenza clienti responsable.
Guasto	- Il robot tagliaerba si è fermo-to a causa di un guasto	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7) per riavviare il robot tagliaerba.

Ricerca degli errori

Errore	Possible causa	Eliminazione
Il robot tagliaerba è fermo nella zona di taglio.Non è possibile,inserire il robot tagliaerba.	- Tensione della batteria insufciente- Errore nel circuito elettrico o nei componenti elettronici	- Riportate il robot tagliaerba alla stazione di ricarica (19) per caricarlo.Inserite (ON) l'interruttore principale (7).- Rivolgetevi al servizio clienti.
Il robot tagliaerba non risisce ad entra-re nella stazione di ricarica.	- Stazione di ricarica (19) non installata correttamente.	- Accertatevi che la spia verde (21) della stazione di ricarica (19) sua illuminata in verde.- Accertatevi che i fili perimetrali (18) siano collegati alla stazione di ricarica (19) e che il filo perimetrale (18) anteriore sa po-sato al centroizzato la stazione di ricarica (19).- Assicuratetevi che la stazione di ricarica (19) sua posizionata correttamente.
Il robot tagliaerba si ferma ovvero si muove in modo in-controllato nella vis-cinanze delle isole.	- Filo perimetrale (18) non installato correttamente intorno alle isole.	- Adequate la posizione del filo perimetrale (18).- Fate attenzione che tratti del filo perimet-rale (18) non siano sovrapposti
Il robot tagliaerba fa molto rumore.	- Lame (10) danneggiate- Alle lame (10) rimangono attaccati corpi estranei- Robot tagliaerba avviato troppo vicinoagli ostacoli- Azionamento delle lame o motore di azionamento dan-neggiati- Altre parti del robot tagliaer-ba danneggiate	- Sostituire le lame (10). Le 3 lame (10) devono essere sostituite contemporanea-mente.L'efficienza di funzionamento del robot tagliaerba dipende dall'affilatura delle lame (10). Mantenete pertanto le lame (10) in buone condizioni.- Spegnete il robot tagliaerba in modo si-curo e portate quanti di lavoro durante la pulizia delle lame (10) per evitare lesioni da taglio.- Fate riparare o sostituire il motore dal ser-vizio clienti.
Il robot tagliaerba ri-manne nella stazione di ricarica. Il robot tagliaerba ritorna sempre alla stazio-ne di ricarica.	- Tempo di lavoro non impos-tato correttamente-Batteria (22) scarica-Sensore di pioggia interve-nuto-Temperatura elevata della batteria	- Controllate le impostazioni del tempo di lavoro.- Il robot tagliaerba inizia e termina il lavoro a seconda del periodo di tempo imposta- to. Al di fuori di questo periodo di tempo il robot tagliaerba rimane nella stazione di ricarica (19).

Ricerca degli errori

Errone	Possible causa	Eliminazione
Il robot tagliaerba rimane fermo sul filo perimetrale e non più raggiungere la stazione di ricarica.	- Batteria (22) scarica - Il filo perimetrale (18) e quando il percorso fino alla stazione di ricarica (19) sono troppo lunghi per la batteria utilizzata (22).	- Rimuovete possibili ostacoli lungo il filo perimetrale (18). Nel posare il filo perimetre (18) fate attenzione che ci sua una distanza sufficiente dagli ostacoli. - Utilizzate una batteria con una capacité maggiore. - Attenzione: se utilizzato una batteria Multi-Ah (ad es. 4-6 Ah) impostate la capacité maggiore. Non è necessario utilizzato la capacité minore della batteria del robot tagliaerba per augmentare la sua durata utile dato che si scarica e ricarica con sollecitazioni ridotte.

ATTENZIONE! Fili perimetrali tagliati e danni seguenti non sono coperti alla garanzia!

13. Indicatori caricabatterie

Stato indicatori		Significato e interventi
LED rosso	LED verde
Spento	Lampeggia	Pronto all'esercizio Il caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie.
Acceso	Spento	Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-fettivi possono variate leggermente da quelli indicati.
Spento	Acceso	La batteria è ricaricata e pronta per l'uso. Poi l'apparecchio passa alla ricarica lenta fino a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie alla rete.
Lampeggia	Spento	Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In quello modo la batteria viene ricaricata più lentamente per motivi di si-curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperature della batteria non si trovale nel range ideale. Intervento: Attendete la fine della ricarica, si può comunique continuare a ricaricare la batteria.
Lampeggia	Lampeggia	Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie.
Acceso	Acceso	Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C).

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a sua disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria	Esempio
Parti soggetti ad usura *	Batteria
Materiale di consumo/parti di consumo *	Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominciare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha più funzionato una volta o era difettoso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa schedà di garanzia. Siamo a sua disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzato quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo appearecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi alla nostra garanzia:

2. Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improperi o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di altri tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquireo dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane后再o avere accertato il difetto. è esclusa la rivendicazione di diritti di garanzia后再o la scadenza del periodo. La riparazione o la sostuzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

6. Per rivendicare il diritto di garanzia vi preghiamo di comuncare che l'apparecchio è difettosotramite situ internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del loro apparecchio nuovo. Apparecchi inviati sulla relativi documenti o sono targhetta d'identificazione sono escludi alla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il diretto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

NL

Inhoudsopgave
