Tipo de producto	Robot cortacésped
Marca	EINHELL
Modelo	FREELEXO
Peso	8,0 kg
Ancho de corte	18 cm
Altura de corte	20-60 mm, ajuste continuo
Pendiente máxima	35%
Número de cuchillas	3
Velocidad de rotación del motor	3400 rpm
Tipo de protección	IPX4
Categoría de protección	III
Alimentación	Acumulador 18 V Li-Ion; bloque de alimentación 100-240 V ~ 50/60 Hz, salida 24 V CC, 1,5 A
Cargador	Cargador rápido con indicador LED
Longitud admisible del cable perimetral	máx. 250 m
Nivel de presión acústica	48 dB (A)
Nivel de potencia acústica	62 dB (A)
Sensores de seguridad	Sensor de elevación, inclinación, obstáculo, lluvia
Dispositivo de bloqueo	Código PIN (estándar 1-2-3-4) y llave USB para recuperación
Interruptor principal	ON/OFF
Funciones de control	Selección del tiempo de corte (diario/cada dos días), superficie principal/secundaria, retorno a la estación
Mantenimiento	Limpieza con paño húmedo; reemplazar las 3 cuchillas simultáneamente
Piezas de repuesto	Cuchillas de repuesto ref. 34.140.20; acumulador compatible
Almacenamiento	En un lugar seco, protegido de heladas, temperatura 5-30 °C
Garantía	24 meses

Preguntas frecuentes - FREELEXO EINHELL

¿Cómo instalar el cable perimetral?

El cable perimetral debe colocarse formando un bucle cerrado alrededor del área de corte. Utilice los ganchos de fijación suministrados para mantenerlo en el suelo o entiérrelo hasta 5 cm de profundidad. Deje 1 m de cable adicional en cada extremo para ajustes. La distancia entre los ganchos no debe exceder 1 m. Evite los ángulos rectos para facilitar el paso del cortacésped.

¿Cómo ajustar la altura de corte?

La altura de corte se ajusta manualmente mediante el ajuste de altura de corte (ref. 4) en la parte superior del cortacésped. Es ajustable continuamente de 20 a 60 mm. Comience siempre con una altura elevada y reduzca progresivamente. Modifique este ajuste solo cuando el cortacésped esté detenido (presione STOP).

¿Qué hacer si el cortacésped no regresa a la estación de carga?

Verifique que el cable perimetral esté bien conectado a la estación y que no esté cortado. Asegúrese de que la estación esté correctamente posicionada (superficie plana, sin obstáculos delante) y que el LED verde esté encendido fijo. Si el cortacésped se detiene en el camino, limpie los contactos de carga y verifique que no haya obstáculos en el cable.

¿Cómo cambiar las cuchillas?

Use guantes. Bloquee la rotación del disco de cuchillas con un destornillador. Afloje los tornillos de fijación, retire las tres cuchillas desgastadas y reemplácelas por nuevas. Apriete firmemente los tornillos. Utilice siempre cuchillas originales (ref. 34.140.20). Reemplace siempre las tres cuchillas al mismo tiempo.

¿Cuáles son los sensores de seguridad?

El cortacésped está equipado con cuatro sensores: sensor de elevación (detiene las cuchillas si se levanta más de 30°), sensor de inclinación (parada en caso de fuerte inclinación), sensor de obstáculo (parada y retroceso al contacto) y sensor de lluvia (retorno a la estación en caso de lluvia).

¿Cómo programar los horarios de corte?

Desbloquee el panel de control con el código PIN. Presione la tecla de ajuste del tiempo de corte para elegir entre corte diario (pulsación corta, LED encendido fijo) o cada dos días (pulsación larga, LED parpadeante). Confirme con OK. La hora de ajuste se convierte en la hora de inicio diario.

¿Qué hacer si el acumulador no se carga?

Verifique que el interruptor principal esté en ON, que el cortacésped esté bien colocado en la estación de carga, y que el LED de la estación sea rojo fijo (cargando). Si permanece apagado, controle la alimentación eléctrica. Si el LED rojo está encendido permanentemente, espere el final de la carga. Si el acumulador está defectuoso (LED parpadeante), no lo use más y contacte al servicio posventa.

¿Cómo mantener el cortacésped?

Antes de cualquier mantenimiento, apague el interruptor principal, desconecte la alimentación y retire el acumulador. Limpie el aparato con un paño húmedo y un poco de jabón negro. No use limpiadores agresivos ni agua a presión. Limpie regularmente los contactos de carga con un abrasivo fino. Lubrique las ruedas y ejes. Verifique el estado de las cuchillas y reemplácelas si es necesario.

¿Cómo restablecer el código PIN?

Desbloquee el área de control con el código PIN antiguo. Presione simultáneamente OK y la tecla 4H durante 3 segundos (los LED de tiempo se encienden). Ingrese un nuevo código de 4 dígitos, presione OK, luego ingréselo nuevamente para confirmar. Anote el nuevo código. En caso de pérdida, conecte una llave USB en blanco al puerto USB, encienda el interruptor principal, luego lea el archivo PUK en una computadora y contacte al servicio posventa.

¿Cuáles son las dimensiones del embalaje o del producto?

El manual no especifica las dimensiones exactas. El peso es de 8,0 kg. Para el transporte, use el asa prevista y guarde el aparato en un lugar seco y protegido de heladas. La estación de carga debe instalarse en una superficie plana.

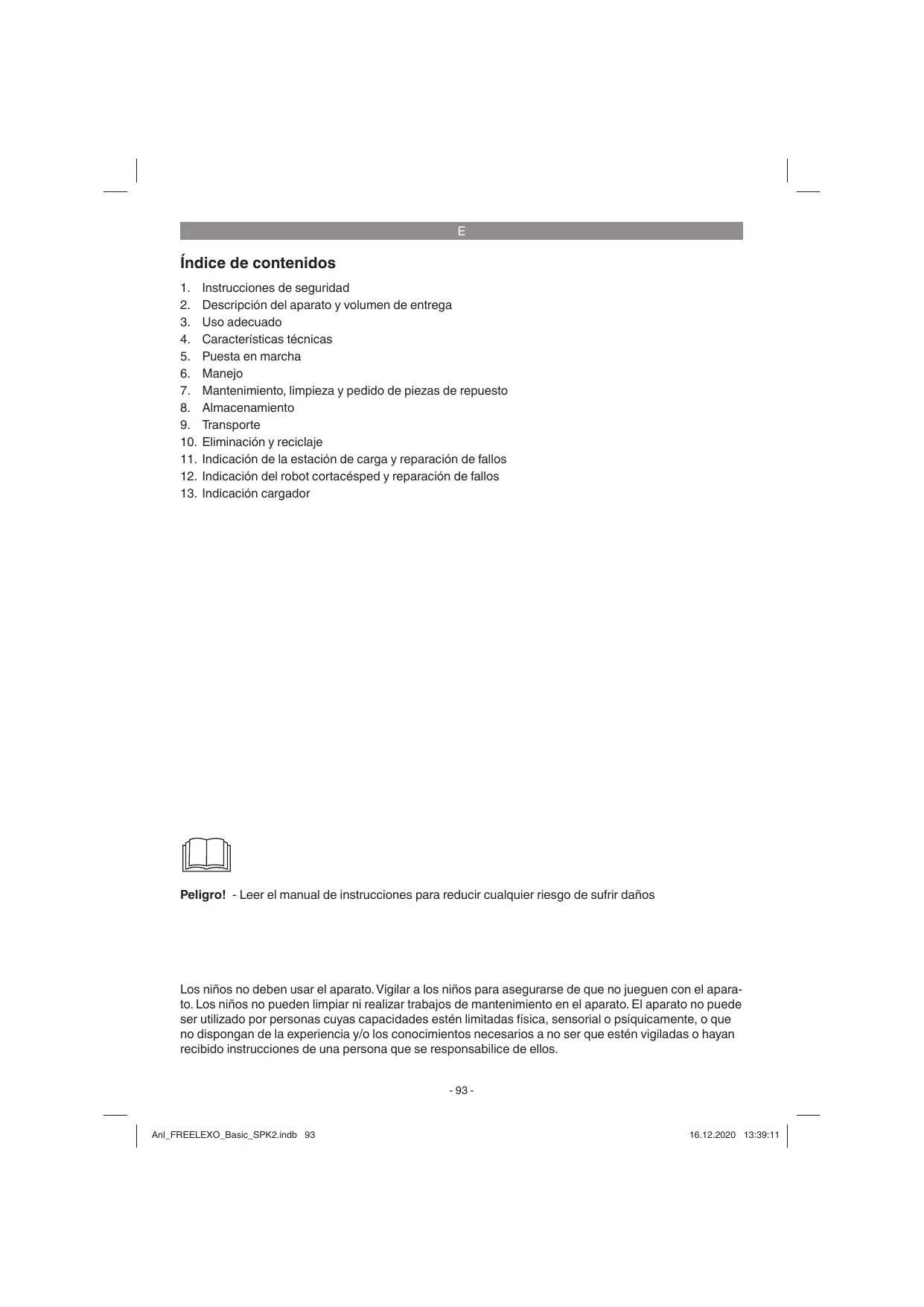

MANUAL DE USUARIO FREELEXO EINHELL

1. Instrucciones de seguridad
2. Descripción del aparato y volumen de entrega
3. Uso adecuado
4. Características técnicas
5. Puesta en marcha
6. Manejo
7. Mantenimiento, limpieza y pedido de piezas de repuesto
8. Almacenamiento
9. Transporte
10. Eliminación y reciclaje
11. Indicación de la estación de energía y reparación de fallos
12. Indicación del robot cortacésped y reparación de fallos
13. Indicación cargador

¡Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Los niños no deben usar el aparato. Vigilar a los niños para asegurar de que no jueguen con el aparato. Los niños no pueden limpiar ni realizar trabajos de mantenimiento en el aparato. El aparato no puede ser utilizado por personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios, a no ser que estén vigiladas o hayan recibido instrucciones de una persona que se responsabilice de ellos.

E

¡Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto. ¡Aviso!

Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técnicos con los que está provista esta herramienta eléctrica. El incumplimiento de las instrucciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Explicación de los símbolos empleados (véase fig. 14)

A. ADVERTENCIA - ¡Leer el manual de instrucciones antes de poner en funcionamiento la máquina! B. ADVERTENCIA - Mantener la distancia de seguridad adecuada al poner en funcionamiento la máquina! C. ADVERTENCIA - Antes de realizar cualquier trabajo en la máquina o antes de levantarla, activar el dispositivo de bloqueo! ATENCIÓN - No tocar las cuchillas giratorias D. ADVERTENCIA - No subirse a la máquina! ATENCIÓN - No tocar las cuchillas giratorias E. Clase de protección II (aislamiento doble) F. Almacenamiento de las baterías solo en espacios secos con una temperatura ambiente de +10°C a +40°C . Guardar las baterías únicamente cuando estén cargadas (mín. al 40% ). G. Clase de protección III H. Fusible de acción retardada 2 A I. Utilizar únicamente en espacios secos.

¡Atención!

Durante una tormenta eléctrica, desenchufar el cable de alimentación y desconectar el alambre delimitador de la estación de energía.

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (fig. 1/2)

1. Robot cortacésped
2. Panel de mando
3. Tecla STOP/Tecla de desbloqueo de la cubierta del display
4. Ajuste de altura de corte
5. Sensor de lluvia
6. Asa de transporte
7. Interruptor principal
8. Rueda trasera
9. Tapa del compartimento de la batería
10. Cuchillas
11. Disco portacuchillas
12. Rueda delantera
13. (Cable de la) fuente de alimentación
14. Gancho de amarre
15. Tornillo de fijación
16. Conector del cable
17. Cuchillas de repuesto
18. Alambre de limitación
19. Estación de energía
20. Perno de carga
21. Indicador LED
22. Batería
23. Cargador
24. Llave hexagonal interior
25. Cubierta del display
26. Conexión USB
27. Regla (para separar)

2.2 Volumen de entrega y desembalaje

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo está completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra fácil. A este respecto, observar la tabla de garantía de las condiciones de garantía que se encontrarán al final del manual.

• Abrir el embalaje y extraer cuidadosamente el aparato.
• Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

• Comprobar que el volumen de entrega está completo.
• Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía.

¡Peligro!

¡El aparato y el material de embalaje no son un juguete! No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas. ¡Riesgo de ingestión y asfixia!

Volumen de entrega, material de montaje y accesorios (parcialmente no incluidos en el volumen de entrega):

Consultar el volumen de entrega en la hoja informativa adjunta.

Robot cortacésped, (cable de la) fuente de alimentación, estación de energía, tornillos de fijación (4 uds.), cuchillas de repuesto, gancho de amarre, alambre de limitación, conector del cable, llave de hexágono interior, batería, cargador, regla (para separar), manual de instrucciones original, instrucciones de seguridad.

Herramientas auxiliares necesarias (no incluidas en el volumen de entrega):

Martillo, alicates, alicates pelacables, nivel de burbuja (opcional).

3. Uso adecuado

El robot cortacésped es adecuado para el uso doméstico y en jardines privados y está asignado exclusivamente a cortar el césped.

Utilizar la máquina solo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, o en actividades similares.

4. Características técnicas

Tensión 18V

Velocidad del motor 3400 r.p.m.

Tipo de protección IPX4

Clase de protección III

Peso 8,0 kg

Anchura de corte 18 cm

Número de cuchillas 3

Inclinación máx. 35%

Nivel de presión acústica L_pA 48 dB (A)

Imprecisión K 3 dB (A)

Nivel de potencia acústica L_WA 62 dB (A)

Imprecisión K 3 dB (A)

Ajuste de altura de corte 20-60 mm; en continuo Longitud permitida del

alambre delimitador máx. 250 m

Fuente de alimentación

Tensión de entrada: 100-240 V ~ 50/60 Hz

Tensión de salida: 24 V CC

Corriente de salida: 1,5 A

Clase de protección: II/回

Los valores de emisión se han determinado conforme a las normas EN ISO 3744:1995 e ISO 11094:1991.

¡Aviso!

Este aparato genera un campo electromagnético durante su funcionamiento. En determinadas circunstancias, este campo puede afectar a los posibles implantes médicos activos o pasivos. Para reducir el peligro de lesiones graves o incluso mortales, recomendamos a las personas que lleven este tipo de implantes que consulten a su médico y al fabricante del implante antes de utilizar el aparato.

E

5. Puesta en marcha

Lea el manual de instrucciones en su totalidad antes de empezar a instalar el robot cortacésped. La calidad de la instalación afecta lo bien que funciona el robot cortacésped más tarde.

5.1 Principio de funcionamiento

El robot cortacésped elige su dirección al azar. El césped del jardín quedará totalmente cortado cuando el robot cortacésped pase por todas las áreas dentro del área delimitada por el alambre delimitador (18). En cuanto el robot cortacésped detecta un alambre delimitador correctamente instalado (18), el robot se da la vuelta y se mueve en la otra dirección dentro del área. Todas las áreas que se desean proteger dentro del área - por ejemplo, estanques de jardín, árboles, muebles o parterres de flores - también deben ser delimitadas con el alambre delimitador (18). El alambre delimitador (18) debe formar un circuito cerrado. Si el robot cortacésped encuentra un obstáculo dentro del área de corte, da marcha atrás y continúa cortando en la otra dirección (fig. 3).

5.2 Sensores

El robot cortacésped está equipado con varios sensores de seguridad.

- Sensor de elevación:

Si el robot cortacésped se levanta del suelo más de 30° por detrás, o si una rueda delantera (12) pierde el contacto con el suelo, se detienen inmediatamente el robot y la rotación de las cuchillas (10).

- Sensor de inclinación:

Si el robot cortacésped se inclina considerablemente en una dirección, el robot y la rotación de las cuchillas (10) se detendrán de inmediato.

- Sensor de obstáculos:

El robot detecta los obstáculos en su camino. Si el robot cortacésped choca con un obstáculo, se detiene inmediatamente la rotación de las cuchillas y se mueve hacia atrás alejándose del obstáculo.

Sensor de lluvia:

El robot cortacésped está dotado de un sensor de lluvia (5) para evitar que trabaje bajo la lluvia. El robot cortacésped regresa a la estación de carga (19) cuando se detecta que llueve y allí se carga completamente. Una vez el sensor de lluvia (5) vuelve a estar seco, el robot cortacésped permanece dos horas más

en la estación de carga (19). Solo después puede reanudar el trabajo siempre que se encuentre en un margen de tiempo todavía activo. Si el sensor de lluvia (5) se ha disparado, el LED de alarma (55) parpadea en amarillo. No provocar un cortocircuito en los dos sensores metálicos con metal o cualquier otro material conductor. Esto perjudica el correcto funcionamiento del robot cortacésped.

5.3 Preparación

Dibujar primero un croquis del jardín. Dibujar también los obstáculos y crear un plan de cómo se desea protegerlos. Esto hace más fácil encontrar una buena posición para la estación de carga (19) y colocar el alambre delimitador (18) alrededor de arbustos, parterres de flores, etc. (fig. 4). Si la altura del césped supera los 60 mm, hay que acortar el césped para no cargar excesivamente el robot y reducir la eficiencia de funcionamiento. Usar para ello un cortacésped convencional o una recortadora.

Retirar todos los objetos sueltos del césped que puedan ser dañados por el robot cortacésped o que lo puedan dañar.

Tener a mano las siguientes herramientas: martillo, alicates, alicates pelacables y nivel de burbuja (opcional).

Montaje de la batería

Abrir la tapa del compartimento de la batería (9). Presionar el dispositivo de retención de la batería (22) y deslizarla en el alojamiento previsto para ello. Cerrar la tapa del compartimento de la batería (9) y asegurarse de que encaje en su sitio correctamente. (Fig. 10)

5.4 Estación de carga

5.4.1 Ubicación de la estación de carga

Primero determinar la mejor ubicación de la estación de carga (19). Se necesita una toma de corriente externa que proporcione corriente permanentemente para que el robot cortacésped funcione siempre. La estación de carga (19) se debe colocar en una superficie plana al nivel de la capa de césped. Asegurarse de que el área sea plana y esté seca. Elegir un lugar a la sombra, ya que la batería (22) se carga mejor en un entorno fresco. Además, asegurarse de que el alambre delimitador se coloca recto al menos 2 m por delante de la estación de carga (19) (fig. 5a). Las curvas directamente frente a la estación de carga (19) pueden provocar dificultades a la hora de acoplarse para la energía.

5.4.2 Localización de la estación de carga

Cuando la batería (22) está casi vacía, el robot cortacésped regresa a la estación de carga (19) siguiendo el alambre delimitador (18) en sentido contrario a las agujas del reloj hasta la estación de carga (19). Por lo tanto, asegurar de que la estación de carga (19) esté colocada correctamente alineada. (Fig. 5b)

5.4.3 Conexión de la estación de carga a la fuente de alimentación

1. Antes de conectar la estación de carga (19) a la fuente de alimentación, asegurar de que la tensión de red es de 100-240 V a 50/60 Hz.
2. Conectar la fuente de alimentación (13) directamente a una toma de corriente. No utilice el cable para ninguna otra aplicación.
3. No usar una fuente de alimentación dañada (13). En caso de que se produzcan daños en los cables o en la fuente de alimentación (13), ponerse en contacto con un especialista autorizado para que los reemplace de inmediato.
4. No cargar el robot cortacésped en un entorno húmedo. No cargar el robot cortacésped a temperaturas superiores a 40°C o inferiores a 5°C.
5. Mantener el robot cortacésped y la fuente de alimentación (13) alejados del agua, las fuentes de calor y los productos químicos. Mantener el cable de alimentación (13) alejado de los bordes afilados para evitar daños.
6. Conectar la fuente de alimentación (13) con la estación de carga (19). (Fig. 5c)

Para cargar la batería del robot cortacésped (22) durante la instalación, primero encender el robot mediante el interruptor principal (7) y colocar el robot en la estación de carga (19).

5.4.4 Información sobre el proceso de carga

El robot cortacésped regresa a la estación de carga (19) en una de las siguientes situaciones:

• Se envía el robot cortacésped de vuelta manualmente.
• El nivel de energía de la batería cae por debajo del 30%.
• El tiempo de trabajo diario ha terminado.
• El sensor de lluvia se ha activado.
• El robot cortacésped se ha sobrecalentado.

El robot cortacésped se desplaza a lo largo del alambre delimitador (18) hasta la estación de carga (19).

Cuando el robot cortacésped regresa a la estación de carga (19), busca el alambre delimitador (18) y se desplaza a lo largo del mismo en sentido contrario a las agujas del reloj.

Mientras se carga la batería (22), la indicación LED (21) de la estación de carga (19) se ilumina en rojo.

Si la indicación LED (21) de la estación de carga (19) se ilumina en verde, esto indica que la batería (22) está completamente cargada. Después de completarse la carga, el robot cortacésped reanuda el trabajo o permanece en la estación de carga (19) hasta el siguiente margen de tiempo programado para trabajo.

Si hay un obstáculo en el alambre delimitador (18) al volver a la estación de carga (19), el robot cortacésped se detiene frente al obstáculo después de varios intentos y no puede volver a la estación de carga (19). Retirar todos los obstáculos del alambre delimitador (18).

Si la temperatura de la batería (22) supera los 45 °C, el proceso de carga se interrumpe para evitar que se dañe la batería. Una vez que la temperatura ha vuelto a bajar, el proceso de carga continúa automáticamente.

Si la temperatura del mando del robot cortacésped supera los 65 °C, el robot vuelve a la estación de carga (19). Después de que la temperatura haya bajado de nuevo, el trabajo se reanuda según los ajustes. Si la batería (22) se agota antes de que el robot cortacésped vuelva a la estación de carga (19), ya no podrá ponerse en marcha. Llevar el robot cortacésped a la estación de carga (19) y dejar el interruptor principal (7) encendido. El robot cortacésped se cargará automáticamente.

5.5 Alambre delimitador

¡ATENCIÓN! El corte de los alambres delimitadores y los daños consecuentes no los cubre la garantía.

5.5.1 Colocación del alambre delimitador

El alambre delimitador (18) se puede colocar tanto sobre el suelo como en el suelo. Si el suelo es duro o seco, los ganchos de amarre (14) pueden romperse cuando se clavan. Regar el césped antes de instalar el alambre delimitador si el suelo está muy seco.

- Instalación sobre el suelo

Colocar el alambre delimitador (18) firmemente en el suelo y sujetarlo con los ganchos de amarre suministrados (14) si no se va a escarificar o airear el césped más tarde.

Todavía se puede ver el alambre delimitador durante las primeras semanas de uso del robot cortacésped. Después de algún tiempo, sin embargo, el alambre delimitador está cubierto de hierba y ya no estará visible. Instalar el alambre delimitador con una distancia máxima de 1 m entre los ganchos de amarre (14). Reducir la distancia entre los ganchos de amarre en las partes desiguales del césped. Evitar las situaciones en las que el alambre no toque el suelo. Asegurarse de que el robot cortacésped no pueda cortar el alambre delimitador.

• Instalación en el suelo

Enterrar el alambre delimitador con una profundidad de hasta 5 cm. De este modo se evita que se dañe el alambre delimitador (18), por ejemplo al escarificar o airear.

Advertencia!

Reservar 1 m de alambre en la parte trasera de la estación de energía para hacer correcciones posteriores.

5.5.2 Áreas estrechas

Si el césped presenta un área estrecha, el robot cortacésped puede trabajar en ella siempre y cuando dicha área tenga al menos 1,4 m de ancho (80 cm entre los cables delimitadores) y un máximo de 8 m de largo. (Fig.3)

5.5.3 Distancia al borde del jardín

Cuando el robot cortacésped se acerca a un alambre delimitador (18), esto lo detectan los sensores en la parte delantera del robot. Sin embargo, antes de que el robot cortacésped se dé la vuelta, se pasa del alambre delimitador (18) hasta 30 cm. Es preciso tenerlo en cuenta al planificar el área de corte. (Fig.6a)

5.5.4 Colocación del alambre en las esquinas

Evitar colocar el alambre delimitador (18) en las esquinas en un ángulo recto (90°). Para asegurarse de que el robot cortacésped no vaya mucho más allá del alambre delimitador (18), colocar en su lugar el alambre delimitador (18) como se muestra en la fig. 6b.

5.5.5 Cálculo de la pendiente del césped

El robot cortacésped puede superar pendientes de hasta 35%. Por lo tanto, evitar pendientes más empinadas. La pendiente se puede determinar con la altura superada en la distancia. (Fig. 6c)

Ejemplo: a / b = 35 cm / 100 cm = 35%

5.5.6 Instalación del alambre delimitador en pendientes

En las pendientes, el robot cortacésped puede resbalarse, especialmente si la hierba está húmeda, y así pasar por encima del alambre delimitador (18). Por lo tanto, se recomienda prestar atención a los siguientes puntos (figura 6d):

En la parte superior de un terreno inclinado, el alambre delimitador (18) no debe instalarse en pendientes con una inclinación superior al 35%. Mantener una distancia de 30 cm con respecto a los obstáculos y los bordes del césped. En la parte inferior de un terreno inclinado, el alambre delimitador (18) no debe instalarse en pendientes con una inclinación superior al 17%. Mantener una distancia de 40 cm con respecto a los obstáculos y los bordes del césped.

5.5.7 Vías y caminos pavimentados

• Separar los caminos elevados, superficies con gravilla o corteza, parterres bajos o áreas similares. Colocar el alambre delimitador (18) a una distancia de al menos 30 cm. (Fig. 6e y 6g)
• Los caminos que están al ras del césped no se tienen que separar, ya que el robot cortacésped puede simplemente pasar por encima de ellos. El alambre delimitador (18) también puede colocarse sobre los caminos. (Fig. 6f y 6g)

5.5.8 Islas de delimitación

Proteger los obstáculos en la zona de corte mediante la creación de islas de delimitación. Esto puede prevenir una colisión con objetos sensibles, estanques de jardín, árboles, muebles, parterres de flores, etc. (Fig. 6h y 6i)

Desenrollar el alambre delimitador (18) desde los bordes hacia los objetos a proteger. Fijar el alambre delimitador (18) con los ganchos de amarre (14) en el sentido de las agujas del reloj alrededor del objeto a proteger. - Cercar completamente las islas de delimitación y volver a enrollar el alambre delimitador (18) al punto donde se dejó el borde del césped. - La distancia entre las islas de delimitación debe ser de al menos 0,8 m. De lo contrario, conectar los objetos a una isla de delimitación común. (Fig. 6h) - El alambre delimitador (18) hacia y desde la isla de delimitación se debe colocar en paralelo y muy cerca. - ¡Atención! Los alambres

delimitadores (18) no deben cruzarse.

• Para ello, fijar los alambres delimitadores paralelos (18) junto con los mismos ganchos de amarre (14) al suelo. (Fig. 6i)
• En la zona de corte, el robot cortacésped sobrepasará los dos alambres delimitadores paralelos (18), pero se detendrá en los alambres delimitadores simples (18).

5.5.9 Obstáculos

• Obstáculos con una altura superior a 10 cm (fig. 6j)

Los obstáculos fijos de más de 10 cm de altura, como árboles, muros, vallas, muebles de jardín, etc., los detectan los sensores de colisión. Si el robot cortacésped choca con un obstáculo, se detiene, apaga la unidad de corte, da marcha atrás y gira para continuar el proceso de corte en otra dirección. Los obstáculos blandos, inestables y valiosos se deben proteger mediante una isla formada por alambre delimitador.

• Piedras y obstáculos bajos

Las piedras, rocas y obstáculos bajos por debajo de 10 cm en la zona de corte se deben proteger, de lo contrario el robot cortacésped podría pasar por encima de ellos. De lo contrario, el robot cortacésped podría dañarse y atascarse.

Árboles (fig. 6k)

El robot cortacésped tratará los árboles como obstáculos. Sin embargo, si las raíces de los árboles con una altura inferior a 10 cm sobresalen del suelo, se debe proteger esta zona. Esto evita que se dañen las raíces y el robot cortacésped. Mantener una distancia de al menos 30 cm entre el alambre delimitador (18) y el obstáculo.

5.5.10 Superficie principal y secundaria (fig. 6l)

Se denomina superficie secundaria (B) a una zona de trabajo que no está directamente conectada con la superficie principal (A), por ejemplo, a través de una superficie de césped o un camino. Para crear una superficie secundaria separada (B), colocar el alambre delimitador (18) desde la superficie principal (A) hasta la superficie secundaria (B) y de vuelta. El alambre delimitador (18) hacia y desde la superficie secundaria (B) se debe colocar en paralelo y muy cerca. ¡Atención! Los alambres delimitadores (18) no deben cruzarse. Para ello, fijar los alambres delimitadores paralelos (18) junto con los mismos ganchos de amarre (14) al suelo.

Para poder cortar el césped de la superficie secundaria (B), se debe llevar manualmente el robot cortacésped a la superficie secundaria (B). Iniciar allí el programa de corte deseado y seleccionar "Superficie secundaria" en el submenú (véase "Ajustes del robot cortacésped"). El robot cortacésped no intentará pasar el alambre delimitador (18) en la superficie secundaria (B) hacia la estación de carga (19) cuando el nivel de carga de la batería esté bajo.

5.6 Conexión de la estación de carga

Completar la colocación de todo el alambre delimitador (18) antes de conectarlo a la estación de carga. Reserva 1 m extra de alambre delimitador (18) en cada extremo para permitir ajustes posteriores.

Pelar el alambre delimitador (18) en los extremos para conectarlo a la estación de carga (19) en una longitud de 10 a 15 mm con unos alicates pelacables.

Desenchufar el cable de la red antes de conectar el alambre delimitador (18) a la estación de carga (19). El alambre delimitador (18) hacia la parte delantera de la estación de carga (19) debe colocarse en la parte inferior de la estación de carga (19) hacia atrás mediante los sujetacables.

Conectar este alambre delimitador (18) a la conexión negra de la izquierda. A continuación, pasar el alambre delimitador posterior (18) por el agujero (alivio de tracción) de la zona de conexión y conectarlo a la conexión roja de la referencia (fig. 7a).

¡Atención! Los alambres delimitadores (18) no deben cruzarse.

Realizar a continuación la conexión con la alimentación de corriente. La indicación LED (21) de la estación de energía (19) debe iluminarse constantemente en verde cuando se realiza correctamente la instalación. Si el LED no está encendido, comprobar primero las conexiones. Si el LED está encendido pero no está constante, consultar la tabla "Indicación de la estación de energía y reparación de fallos" al final de este manual.

5.7 Conexión y comprobación de la instalación

En cuanto la indicación LED (21) de la estación de carga (19) se enciende en verde, la zona de corte está lista para el robot cortacésped. Asegurar primero que los ganchos de amarre (14) en el alambre delimitador (18) estén completamente

clavados. Colocar el robot cortacésped a unos 3 m detrás de la estación de carga (19) delante del alambre delimitador (18). El robot cortacésped debe posicionarse en un ángulo de 90° con respecto al alambre delimitador (18) (fig. 7b). Encender el interruptor principal (7) (ON) (fig. 8). Pulsar la tecla STOP (3) y abrir la cubierta del display (25). Pulsar la tecla de bloqueo (62), desbloquear el robot cortacésped con el PIN y confirmar la entrada con la tecla "OK" (63) (véase el capítulo "Dispositivo de bloqueo / PIN"). Pulsar la tecla "HOME" (61). Cerrar a continuación la cubierta del display (25). Ahora el robot cortacésped sigue el alambre delimitador (18) en sentido contrario a las agujas del reloj. Observar el robot cortacésped durante todo el desplazamiento a lo largo del alambre delimitador (18) hasta que vuelva a la estación de carga (19). Si el robot tiene problemas en algunos lugares, corregir el alambre delimitador (18) si es necesario y repetir el procedimiento. La batería (22) del robot se carga completamente. Si hay problemas con el acoplamiento, es posible que se tenga que reposicionar la estación de carga (19) lateralmente hasta que el acoplamiento funcione sin problemas.

Se puede detener el robot cortacésped en cualquier momento pulsando la tecla roja STOP (3). Después de pulsar la tecla STOP (3), el robot se detiene y espera más instrucciones.

5.8 Fijación de la estación de carga

Después de garantizar el funcionamiento correcto del robot cortacésped y de encontrar una posición adecuada para la estación de energía (19), la estación de energía (19) se debe fijar con los tornillos de fijación (15). Atornillar completamente al suelo los tornillos de fijación (15) con la llave hexagonal (24). (Fig. 7c)

5.9. Indicador de capacidad de batería

Pulsar el interruptor para acceder al indicador de capacidad de la batería. El indicador de capacidad de la batería muestra el estado de carga de la batería con 3 LED (figura 13b).

Si los 3 LED están encendidos:

La batería dispone de suficiente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La batería está totalmente descargada y defectuosa. Está prohibido emplear y cargar una batería defectuosa.

¡Atención!

Si se utiliza una batería Multi-Ah (por ejemplo, 4-6 Ah), ponerla siempre en la capacidad más alta. Puesto que la energía y descarga en el robot cortacésped se producen de forma cuidadosa, no es necesario utilizar la calidad menor para prolongar la vida útil.

5.10 Cómo cargar la batería con el cargador

1. Comprobar que la tensión de red coincida con la asignificada en la placa de identificación del aparato. Introducir el enchufe del cargador (23) en la toma de corriente. El LED verde empieza a parpadear.
2. Encajar la batería (22) en el cargador (23) (fig. 13a).
3. El apartado "Indicación cargador" incluye una tabla con los significados de las indicaciones LED del cargador.

Es posible que la batería se caliente durante el proceso de carga. Esto es normal.

En caso de que no sea posible cargar la batería, comprobar que

• exista tensión de red en el enchufe
• exista buen contacto entre los contactos de carga.

En caso de que todo lo anterior no fuera posible para cargar la batería, rogamos enviar

el cargador y la batería

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en contacto con nuestro servicio de asistencia técnica o con el punto de venta en el que se compró el aparato.

Para el envío o la eliminación de baterías o del aparato, estos deben embalarse por separado en bolsas de plástico para evitar cortocircuitos e incendios.

Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Hacerlo es imprescindible también en cuanto se detecta que disminuye el rendimiento del aparato. No descargar jamás la batería por completo. Esto

E

podría provocar un defecto en la batería.

6. Manejo

El robot cortacésped está dotado de un interruptor principal (7). Encender (ON) y apagar (OFF) el robot cortacésped con el interruptor principal (7) (fig. 8). Después de encender el robot cortacésped, se bloquea con el PIN.

6.2 Panel de mando

El robot cortacésped viene programado en la fábrica donde se han hecho los ajustes estándar. Sin embargo, de ser necesario, se puede ajustar. Aunque los ajustes de fábrica son adecuados para la mayoría de los jardines, es preciso familiarizarse con las opciones disponibles.

Explicación de los LED del panel de mando (fig. 9a)

1. LED de tiempo: indicación del tiempo de corte diario
2. LED de bloqueo: indicación del bloqueo del teclado
3. LED de estado: indicación del estado del robot cortacésped y de la superficie de corte
4. LED del alambre delimitador: indica si existe un fallo en el alambre delimitador
5. LED de batería: indicación del estado de carga
6. LED de alarma: indica si hay fallos o se ha disparado el sensor de la lluvia

Explicación de las teclas del panel de mando (fig. 9b)

1. Teclas para ajustar el tiempo de corte e introducir el PIN
2. Tecla "HOME"
3. Botón de enclavamiento
4. Tecla OK
5. Tecla START

6.3 Ajuste de la altura de corte

¡Atención! El ajuste de la altura de corte debe efectuarse únicamente tras haber apagado el robot cortacésped. Para ello, pulsar la tecla roja STOP (3). Mediante el ajuste de la altura de corte (4), el robot cortacésped permite un ajuste continuo de la altura de corte entre 20 y 60 mm, que se puede leer en la escala.

Si la altura del césped supera los 60 mm, hay que acortar el césped a al menos 60 mm para no cargar excesivamente el robot y reducir la eficiencia de funcionamiento. Usar para ello un cortacésped convencional o una recortadora.

para cargar excesivamente el robot y reducir la eficiencia de funcionamiento. Usar para ello un cortacésped convencional o una recortadora.

Cuando la instalación esté completa, la altura de corte se puede adaptar usando el ajuste de la altura de corte (4). Empezar siempre con una altura de corte más alta y reducir en pequeños pasos hasta la altura deseada.

El dispositivo de bloqueo impide el uso no autorizado del robot cortacésped sin un número de seguridad. Para ello, debe introducir un número de seguridad personal de cuatro dígitos.

El dispositivo de bloqueo impide el uso no autorizado del robot cortacésped sin un número de seguridad. Para activarlo, debe introducir un número de seguridad personal de cuatro dígitos.

Antes de poner en marcha el robot cortacésped, se debe introducir el PIN correcto (PIN estándar: "1-2-3-4"). Abrir para ello la cubierta del display (25) y pulsar la tecla de bloqueo (62). Introducir a continuación el PIN lentamente, un dígito tras otro, y confirmar la entrada con la tecla "OK" (63). Los elementos de mando se desbloquean y el LED de bloqueo (51) se ilumina en verde.

• Antes de poner en marcha el robot cortacésped, se debe introducir el PIN correcto (PIN estándar: "1-2-3-4"). Abrir para ello la cubierta del display (25) y pulsar la tecla de bloqueo (62). Introducir a continuación el PIN lentamente, un dígito tras otro, y confirmar la entrada con la tecla "OK" (63). Los elementos de mando se desbloquean y el LED de bloqueo (51) se ilumina en verde.
• Si se introduce un PIN incorrecto, el LED de bloqueo (51) se ilumina en rojo. Pulse la tecla de bloqueo (62) y vuelva a introducir el PIN.

Si se desea bloquear el panel de mando (2), pulsar la tecla de bloqueo (62). El LED de bloqueo (51) se enciende en rojo.

Si se desea bloquear el panel de mando (2), pulsar la tecla de bloqueo (62). El LED de bloqueo (51) se enciende en rojo.

PIN estándar: nuevo PIN:

1234

Cambiar PIN

Para cambiar el PIN, proceder como sigue:

1. Desbloquear el panel de mando.
2. Pulsar simultáneamente durante 3 segundos la tecla "OK" (63) y la tecla "4H" (60). Los LED de tiempo (50) se encienden a la vez.
3. Introducir el nuevo PIN (cuatro dígitos). Pulsar la tecla "OK" (63).
4. Repetir el paso 3 para confirmar el nuevo PIN.
5. ¡Atención! ¡Anotar el nuevo PIN!

Solicitar PIN en caso de pérdida

Tener a mano el recibo y el número de serie del robot cortacésped. Se necesita para obtener el PIN.

1. Introducir en la conexión USB (26) un lápiz de memoria USB como se muestra en la figura

E

ra 11.

1. Encender el interruptor principal (7) (ON).
2. El robot cortacésped almacena automáticamente el PUK en el lápiz de memoria USB y se oye un pitido al final del proceso.
3. Retirar el lápiz de memoria USB. Leer los datos del lápiz de memoria USB en un ordenador. El robot cortacésped crea un archivo de texto (*.txt). Este archivo contiene un PUK, un número personal. Ponerse en contacto con el servicio de atención al cliente para obtener el PIN.

6.5 Ajustes del robot cortacésped

Ajuste del tiempo de corte

1. Desbloquear el panel de mando (2).
2. Seleccionar el tiempo de corte deseado pulsando la tecla de ajuste del tiempo de corte apropiado:

2.1 Pulsando brevemente la tecla correspondiente, el robot cortacésped corta diario. La indicación correspondiente viene dada por la iluminación constante de los LED de tiempo. 2.2 El robot cortacésped corta cada dos días presionando prolongadamente la tecla correspondiente. La indicación correspondiente viene dada por el parpadeo de los LED de tiempo. 3. La indicación correspondiente viene dada por los LED de tiempo (50). 4. Confirmar el ajuste pulsando la tecla "OK" (63).

La hora en la que se han hecho los cambios es ahora la hora de inicio diaria. El número de horas que se muestra es el tiempo de trabajo diario.

A la hora de ajustar el tiempo de corte, se recomienda un valor orientativo de 8 horas diarias por 500m². En función del tamaño del jardín y de la complejidad del terreno, se puede adaptar el tiempo de trabajo.

Restablecer la hora de inicio diaria

Para restablecer la hora de inicio diaria, pulsar simultáneamente durante 3 segundos la tecla "OK" (63) y la tecla "6H" (60). La hora en la que se han hecho los cambios es ahora la hora de inicio diaria. El número de horas que se muestra es el tiempo de trabajo diario.

Proceso de arranque

1. Desbloquear el panel de mando (2).
2. Con la tecla "START" (64) se puede elegir la

superficie sobre la que se desea que trabaje el cortacésped. Se puede encontrar información más detallada sobre las dos superficies en el capítulo "Puesta en marcha" en el apartado "Alambre delimitador".

2.1 Presionando brevemente la tecla "START" (64), el robot cortacésped trabaja en la superficie principal. El LED de estado (52) se enciende permanentemente en color verde. 2.2 Presionando prolongadamente la tecla "START" (64), el robot cortacésped trabaja en la superficie secundaria. El LED de estado (52) parpadea en color verde.

1. Cerrar la cubierta del display (25).

El robot cortacésped trabaja ahora de acuerdo con la configuración de tiempo de corte. Durante el tiempo de trabajo, el nivel de energía de la batería se monitorea y se muestra mediante el LED de la batería (54). Tan pronto como el nivel de energía de la batería baja al 30%, el robot cortacésped regresa automáticamente a la estación de energía.

Cancelación del proceso de corte

1. Pulsar la tecla STOP (3) para detener el robot cortacésped de inmediato.
2. Abrir completamente la cubierta del display (25).
3. Desbloquear el panel de mando (2).
4. Pulsar la tecla "HOME" (61) para enviar el robot de vuelta a la estación de energía (19) a lo largo del alambre delimitador (18).
5. Cerrar la cubierta del display (25).

7. Mantenimiento, limpieza y pedido de piezas de repuesto

¡Peligro!

Antes de realizar cualquier trabajo de limpieza y mantenimiento, el aparato se debe desconectar de la fuente de alimentación. Para ello, retirar el enchufe de la toma de corriente y apagar el aparato (OFF) con el interruptor principal (7) (fig. 8). Sacar asimismo la batería (22) del robot cortacésped.

¡Cuidado! ¡Ponerse guantes de trabajo!

7.1 Limpieza

• Evitar al máximo posible que la suciedad y el polvo se acumulen en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un

páo limpio o limpiarlo con aire comprimido manteniendo la presión baja.

El robot cortacésped no debe limpiarse con agua corriente, especialmente a alta presión. - Limpiar el aparato periódicamente con un paño húmedo y un poco de jabón blando. No utilice productos de limpieza o disolventes, ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato. - Limpiar el robot cortacésped empleando cepillos y trapos. - Controlar la movilidad de las cuchillas (10) y el disco portacuchillas (11). - Para limpiar los contactos de energía del robot (1) y de la estación de energía (19), utilizar un limpiador de metales o papel abrasivo muy fino. Limpiarlos para asegurar un proceso de energía eficiente.

7.2 Mantenimiento

Las cuchillas desgastadas o dañadas (10) y sus tornillos de fijación siempre deben ser reemplazados como juego. - Cambiar las piezas desgastadas o que presenten daños. - Es preciso limpiar y a continuación engrasar todos los componentes con rosca, como las ruedas y los ejes, con el fin de garantizar que tengan una larga vida útil. - El cuidado regular del robot cortacésped garantiza no solo que tenga una larga vida útil y un mayor rendimiento, sino que también redunda en pro de la calidad y eficiencia requeridas a la hora de cortar el césped. - Los componentes más expuestos al desgaste son las cuchillas (10). Por eso, es muy importante examinar periódicamente el estado de las cuchillas (10) y su sujeción. Si se producen vibraciones excesivas del robot cortacésped, esto puede indicar que las cuchillas (10) están dañadas o deformadas por los impactos. Si las cuchillas (10) están desgastadas o dañadas, deben ser reemplazadas inmediatamente. - Controlar regularmente el patrón de corte del césped. Si las cuchillas están desafiladas, los hilos de hierba quedarán mal cortados. Esto puede hacer que el césped de la superficie se seque ligeramente y se ponga marrón. Por lo tanto, afile las cuchillas regularmente para obtener un corte limpio y recto. - Controlar la parte inferior del robot regularmente para ver si hay suciedad. Limpiar el

robot cortacésped regularmente. Eliminar de inmediato la suciedad más visible.

• En las primeras semanas después de la puesta en marcha y el corte previo con un cortacésped convencional, puede ser que el robot se ensucie mucho. Por lo tanto, revisar la parte inferior del robot más a menudo durante este periodo.
• Cortar el césped en varios pasos para evitar que el robot se ensucie demasiado. No es preciso realizar el mantenimiento de otras piezas en el interior del aparato.

7.2.1 Cambio de las cuchillas

Emplear únicamente cuchillas originales, de no ser así, no se garantiza el funcionamiento correcto ni la seguridad del aparato.

El robot está equipado con tres cuchillas (10) montadas en un disco portacuchillas (11). Estas cuchillas (10) tienen una vida de hasta 3 años (si no se choca contra obstáculos). Reemplazar las tres cuchillas (10) al mismo tiempo para evitar cualquier deterioro de la eficiencia y el equilibrio de su aparato.

Para cambiar las cuchillas (10), proceder de la siguiente manera (fig. 12). ¡Atención! Llevar guantes de protección:

1. Bloquear con la punta de un destornillador la rotación del disco portacuchillas (11). Para ello, introducir el destornillador a través de los orificios previstos en el disco portacuchillas (11) y el peine protector.
2. Soltar los tornillos de fijación.
3. Retirar las cuchillas (10) y reemplazarlas por otras. Sustituir las tres cuchillas (10) siempre como juego.
4. A continuación, volver a apretar el tornillo de sujeción. Asegurarse de que las cuchillas (10) puedan girar libremente.

Es preciso realizar regularmente un control completo del cortacésped eliminando los residuos acumulados. Comprobar siempre el estado de las cuchillas (10) antes de cada comienzo de temporada. Ponerse en contacto con el departamento de reparaciones de nuestro servicio de atención al cliente. Utilizar únicamente piezas de recambio originales.

7.2.2 Actualización del software

Si se desea actualizar el software, copiar el nuevo software en un lápiz de memoria USB vacío (de ser necesario, formatearlo antes). Asegurarse de que la batería está completamente cargada antes

de seguir estos pasos.

de seguir estos pasos.

1. Colocar el robot en el área de corte. El robot cortacésped no debe estar en la estación de carga durante la actualización del software.
2. Conectar un lápiz de memoria USB al puerto USB como se muestra. (Fig. 11)
3. Encender el interruptor principal (7) (ON).
4. El proceso de actualización comienza automáticamente y los LED de tiempo (50) parpadean.
5. Si los 4 LED de tiempo (50) se encienden continuamente y el cortacésped emite un pitido continuo, el proceso se ha completado.
6. Retirar el lápiz de memoria USB y cerrar la cubierta.

7.2.3 Reparación del alambre delimitador

Si el alambre delimitador (18) se corta en cualquier punto, utilizar los conectores de cable (16) suministrados para su reparación. Para ello, inserte ambos extremos del alambre cortado (18) en el conector del cable (16) y únalos con la ayuda de unos alicates. Conectar el enchufe y la toma de corriente. A continuación, comprobar el funcionamiento mediante el indicador LED (21) en la estación de carga (19).

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indican los datos siguientes:

• Tipo de aparato, No. de artículo del aparato, No. de identidad del aparato, No. del recambio de la pieza necesitada.

Encontrará los precios y la información actual en www.Einhell-Service.com

Cuchillas de repuesto, núm. de art.: 34.140.20

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre 5 y 30 °C. Guardar el aparato en su embalaje original.

9. Transporte

• Apagar el aparato (OFF) con el interruptor principal (7). (Fig. 8)
• Poner los dispositivos de protección para el transporte (en caso de existir).
• Proteger el aparato contra daños y fuertes vibraciones, especialmente durante el transporte en vehículos.
• Asegurar el aparato para que no se resbale ni se vuelque.
• Transportar el robot por el asa de transporte (6) con el disco portacuchillas (11) alejado del cuerpo.

10. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no poder hacerlo, será preciso informarse en el organismo responsable del municipio.

8. Almacenamiento

Cargar completamente la batería (22) antes de guardarla durante el invierno y apagar el robot cortacésped (OFF) con el interruptor principal (7). Sacar la batería (22) del aparato. Desconectar la fuente de alimentación (13) de la alimentación de corriente y la estación de carga (19). El alambre delimitador (18) puede dejarse fuera durante el invierno. Sin embargo, asegurarse de que las conexiones estén protegidas contra la corrosión. Para ello, separar las conexiones del alambre delimitador (18) de la estación de carga (19).

11. Indicación de la estación de energía y reparación de fallos

Indicación LED (21)	Descripción	Soluciones
OFF	- Sin alimentación de corriente	- Comprobar la alimentación de corriente
Se enciende en verde	- Listo paraURTar el césped - Batería (22)cargada com- pletamente - Alambre delimitador (18) conectaro
Parpadea en verde	- Alambre delimitador (18) cortado	- Inspeccionar el alambre (18) para ver si está roto
Se enciende en verde	- La batería (22) se está car- gando	- Esperar a que la batería (22) está comple- tamente cargada.

12. Indicación del robot cortacésped y reparación de fallos

El LED del alambre delimitador (53) parpadea en rojo

Fallo	Posibles causas	Solución
SinSEO	- Alambre delimitador mal connectado - Sin alimentación de corriente - Alambre delimitador (18) cortado	Comprobar que la indicación LED (21) de la estación dearga (19) se ilumine en verde - Asegurarde que el alambre delimitador (18) estácorrectamente posicionado y centrado bajo la estación dearga (19). - Comprobar la posición de la estación dearga (19).
Fuera	- Alambre delimitador mal connectado - Robot fuera delárea de corte	- Asegurarde que el alambre delimitador (18) estácorrectamente posicionado y centrado bajo la estación dearga (19). - Asegurarque el robot se encontrar en elárea de corte.

El LED de la batería (54) parpadea en rojo

Fallo	Posibles causas	Solución
Fallo bateriaía	- Se ha producido un fallo de bateria en el robot cortacés-ped - La bateria (22) no se pueda@cargar - La bateria (22) ha llegado alfinal de su vidaCTL	- Asegurarde que la bateria (22) esté bien montada. - Comprobarque el interruptor principal (7)esté encendido (ON)@msteadas el robot cortacéspedse encontrarra en la estación de carga (19). - Comprobarla posición de la estación de carga (19).De ser necessario, sustituir la bateria (22).

El LED de la batería (54) se enciende en amarillo

Fallo	Posibles causas	Solución
Fallo temp. bat.	Temperatura de la batería de-masiado alta / demasiado bajo o temperatura excessiva del mando - Si la temperatura de la batería supera los 65 °C, el robot cortacésped vuelve a la estación de energia (19). - Si la temperatura de la batería es superior a 45 °C or inferior a 0 °C, el proceso de energia se detiene y el robotswana en la estación de car-ga (19).	- En verano, cambiar las horas de trabajo a las primeras horas de lamania y vigitar operar el robot durante las horas de calor. - Después de que la batería o el mando se haya enfriado hasta el rango de tempera-tura permitted, el robot vuelte automatica-mente al modo programado.

El LED de alarma (55) se enciende en amarillo

Fallo	Posibles causas	Solución
Subido	- El sensor de elevación se disparacontinuamente durante 10segundos	Pulsar la tecla STOP (3) paraaabrirla cubierta del display (25). Volver a起初l el procesode corte a工程技术 del panel de mando (2):- Si este fallo aparece con fecuencia, com-proBAR si hay obstáculos de mas de 10cm en la zona de corte y retirar los obstáculos oSeparatedlos de la zona de corte con elalambre delimitador (18).
Bloqueado	- Sensor de obstáculos activado varias vezes en un minuto- Sensor de obstáculos permanente本次活动 durante 10segundos- Sensor de obstáculos activado tres vezes durante el re-greso a la estación dearga(19)	Pulsar la tecla STOP (3) paraaabrirla cubier-ta del display (25). Volver a起初l el procesode corte a工程技术 del panel de mando (2):- ComproBAR si el robot cortacésped estábloqueado por un obstáculo o atrapadoentre árboles, arbustos, etc. Eliminar laobstrucción oactivar esta zona.- Si este fallo se produce con fecuencia,comproBAR la colocacion del alambredelimitador (18). Prestar especial atenciona los ángulos estrechos, pasillos, vallas, rocas, etc. yaabrar la disposicion delalambre delimitador (18) si es necasario.- ComproBAR si la hierba está demasiadoalta y el robot cortacésped estábloqueada. En este caso, cortar el césped a me-nos de 60 mm.

El LED de alarma (55) se enciende en amarillo

Fallo	Posibles causas	Solución
Demosado cerca de estación	- Robot cortacésped enviado demasiado cerca de vuelta a la estación dearga(19).	Pulsar la tecla STOP (3) paraaabrirla cubier-ta del display (25). Volver a起初lear proceso de corte a trovés del panel del mando (2): - El robot cortacésped sedeferíaenviarde vuelta a la estación dearga(19) con una distancia minima de 2m.
Caído	- Robot cortacésped inclinado permanentamente durante 10segundos- Robot inclinado en un di-rección por un periodomás largo	Pulsar la tecla STOP (3)paraaabrirla cubier-ta del display (25). Volver a起初lear proceso de corte a trovés del panel del mando (2): - Llevar el robot cortacésped a una superfi-cie planay reiniciarlo.- Si el robot cortacésped se inclina debido a una pendientepronunciada en la zona de corte,ajustarelalambre delimitador (18)en consecuencia paraevitarras pen-dientespronunciadas.
Fallo rueda	- Las ruedas traseras (8) han sido levantanadas por un obs-táculo- Las ruedas traseras (8) pue-den girar libremente puesto que el césped esirregular	Pulsar la tecla STOP (3)paraaabrirla cubier-ta del display (25). Volver a起初lear proceso de corte a trovés del panel del mando (2): - Llevar el robot cortacésped a una superfi-cie planay reiniciarlo
Fallo botón stop	La cubiertadel display (25) está abierta, pero no se ha ac-tivado la tecla STOP (3).	Pulsar la tecla STOP (3)paraaabrirla cubier-ta del display (25). Volver a起初lear proceso de corte a trovés del panel del mando (2): - Comprobarque la cubiertadel display (25)puedobirrse y cerrarse libremente conla tecla STOP (3).- Comprobarque la tecla STOP (3)funcio-ne correctamente.

El LED de alarma (55) parpadea en amarillo

Fallo	Posibles causas	Solución
PCB sobretempo-ratura	Temperatura de la batería de-masiado alta / demasiado bajo o temperatura excessiva del mando - Si la temperatura de la batería supera los 65 °C, el robot cortacésped vuelve a la estación dearga (19). - Si la temperatura de la batería es superior a 45 °C or inferior a 0 °C, el proceso dearga se detiene y el robotswana en la estación de car-ga (19).	- En verano, cambiar las horas de trabajo a las primeras horas de lamania y evitar operar el robot durante las horas de calor. - Después de que la batería o el mando se haya infringado hasta el rango de tempera-tura permitido, el robotswana automatica-mente al modo programado.
Lluvia	- El sensor de lluvia (5) se ha activado.	- Esperar hasta que el robot cortacésped está secó. - En el capitulo 5.2, se pueda registrar una descripción detallada sobre el sensor.

El LED de alarma (55) parpadea en rojo

Fallo	Posibles causas	Solución
Fallo sensor	- El robot cortacésped se ha detenido debido a un fallo de sensor	Apagar (OFF) el interruptor principal (7) y volver a encenderlo (ON) para reinecer el robot cortacésped.
Fallo motor/sobrecorrente motor	- El robot cortacésped se ha detenido debido a una sobrecorrente en el motor o un fallo en el本身就是	Apagar (OFF) el interruptor principal (7) y volver a encenderlo (ON) para reinecer el robot cortacésped. - Comprobar la alta de la hierba en la zona de corte y, si es NEEDario,URTAR la hierba a menos de 60 mm con un corte convencional. - Augentar la alta de corte. Empezar tiempo con una alta de corte más alta y reducir enpegueros pasos hasta la al-tura deseada. - Inspeccionar los discos portacuchillas (11) y las ruedas en busca de sociedad y limpiar dichas partes a fondo. - Revisar las ruedas traseras y el disco portacuchillas (11) para ver si hay bloqueos. Si no se pueda eliminar这些东西 bloqueos,ponerse en contacto con el service de atencion al cliente responsable.
Fallo servicios	- El robot cortacésped se ha detenido debido a un fallo de servicios	Apagar (OFF) el interruptor principal (7) y volver a encenderlo (ON) para reinecer el robot cortacésped.

Localización de averías

Fallo	Posibles causas	Solución
El robot se encu- tra en el aire de corte. El robot segidor no se pueda encender.	- La tensión de la batería es demasiado bajo - Fallo en el circuito de corri- ente o sistemas electrónico	- Devolver el robot cortacésped a la estaci- ónica de cargo (19) para que se cargue. - Encender el interruptor principal (7) (ON). - Ponerse en contacto con servicios de asis- tencia técnica.
El robot cortacs- ped no pueda entrada en la estación de carga.	- La estación de cargo (19) no está correctamente instalada.	- Asegurar que elindicador LED (21) de la estación de cargo (19) se illumine en ver- de. - Asegurar que los alambre delimitadores (18) estén connectados a la estación de cargo (19) y que el alambre delimitador delantero (18) está centrado debajo de la estación de cargo (19). - Asegurar que la estación de cargo (19) está correctamente posicionada.
El robot cortacs- ped se detiene o se desplaza de mane- ra旅游度假a en las inmediaciones de islas de delimita- cción.	- El alambre delimitador (18) no está bien instalado alre- dedor de las islas de deli- mitación.	- Adaptar la posición del alambre delimita- dor (18). - Asegurar de que el alambre delimitador (18) no se cruce
El robot cortacs- ped hace mucho ruido.	- Cuchillas (10) dañadas - Muchas sustancias extrañas se adhieren a las cucillas (10) - El robot cortacésped empe- zó demasiado cerca de los obstáculos - El acontecimiento de las cucillas o el motor de accio- nacimiento está dañado - Otras partes del robot daña- das	- Cambiar las cucillas (10). Las 3 cucillas (10) se deben*sustituir al本身就是 tiempo. - La eficiencia de funciona del robot depende del aflado de las cucillas (10). Por lo tanto,mantener las cucillas (10) en buena conditiones. - Desconectar el robot cortacésped de forma segura y usar guantes de trabajo,msteadas se limpian las cucillas (10) para= evitar lesiones por corte. - Dejar reparar o sustituir el motor por el service de atencion al cliente.
El robot cortacs- ped permanece en la estación de car- ga. El robot siempre vuelve a la estación de cargo	- Ajustes equivocados del tiempo de trabajo - Bateria (22) vacía - Se ha disparado el sensor de lluvia - Temperatura de la bateria elevada	- Comprobar los ajustes del tiempo de tra- bajo. - El robot cortacésped comienza y termina su trabajo de acuerdo con el margen de tiempo programado.Fuera deicho mar- gen,el robot cortacésped permanece en la estación de cargo (19).

Localización de averías

Fallo	Posibles causas	Solución
El robot cortacés-ped se detiene en el alambre delimitador y no puedaURTAR a la estación dearga.	- Batería (22) vacia- La longitud del alambre delimitador (18) y, por tanto,la distancia a la estación decarga (19) es demasiado larga para la bateria (22) uti-lizada.	- Retirar todos los obstáculos del alambre delimitador (18). Al colocar el alambre delimitador (18), asegurar de que haya suficiente distancia con Respecto a los obstáculos.- Utilizar una bateria de mayor capacité.- Atencion: Si se utilizes una bateria Multi-Ah (por exemple, 4-6 Ah) establisher la capacité más alta. Puesto que la carga y descarga en el robot cortacésped se producen deforma cuidadaso, no esnecessary utilizear la capacité menor para prolongar la vida útill.

¡ATENCIÓN! ¡El corte de los alambres delimitadores y los daños subsiguientes no los cubre la garantía!

13. Indicación cargador

Estado de indicación		Significado y medida
LED rojo	LED verde
Apagado	Parpadea	Listo para funcionaEl cargador está conectado a la red y lista para el funciona, la bataria no está en el cargador
Encendido	Apagado	CargaEl cargadorarga la batería en modo rápido. Consultar el tiempo de carganeccasarion en el cargador.IAdvertencia! En función de lo carrada que esté la batería, los tiempos decarga realesSEOpen diferir de losindicados.
Apagado	Encendido	La batería está carrada y está lista para utiliser.Después se cambia a carga lenta hasta que la batería está Completelycargada.Paraarlo,deojar la batería en el cargadorunos 15 minutos más.Medida:Sacar la batería del cargador.Desconectar el cargador de la red.
Parpadea	Apagado	Carga adaptadaEl cargadorseencuentra en el modo de carga lenta.Por motivos de sécurité, en este modo la batería se carga con mayorlentitud y tarda más tiempo. Estóypeuede deberse a lassigüentescauses:- Hace mucho tiempoque no se ha carrado la batería.- La temperatureda la batería no se ENCuentradentre del rangoolestimo.Medida:Esperar hasta que el procesodecargahayafinalizado,la batería pueedeguircargándose.
Parpadea	Parpadea	FalloEl procesodecarga ya no es posible. La batería está defectuosa.Medida:Estáprohibido carraguna batería defectuosa.Sacar la batería del cargador.
Encendido	Encendido	Avería por temperaturaLa batería está demasiado caliente (p. ej. por radiación solar directa) odemasiado fria (por debajo de 0°CC).Medida:Sacar la batería yguardarla durante 1 día a temperatura ambiente(aprox.20°C).

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deben recogerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente el aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar el documento y documentos anexos del producto, o extractos de los mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modificaciones.

Información de servicios

En todos los países mencionados en el certificado de garantía disponemos de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certificado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría	Ejempio
Piezas de desgaste*	Batería
Material de consumo/Piezas de consumo*	Cuchillas
Falta de piezas

*No tiene por qué estar incluido en el volumen de entrega!

En caso de deficiencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. Describa exactamente el fallo y responda a tiempo a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio? - ¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)? - ¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

Describa ese fallo en el funcionamiento.

Certificado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente. En tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante bajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del fabricante bajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que este aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procede un contrato de garantía cuando se utilice el aparato dentro del período de garantía en zonas industriales, comerciales o talleres, así como actividades similares.
3. Nuestra garantía no cubre:
4. Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad, o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.
5. Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o influencias externas (como, p. ej., daños por caídas).
6. Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
7. El periodo de garantía es de 24 meses y comienza en la fecha de compra del aparato. El derecho de garantía debe hacerse valer antes de finalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuestos montadas. Esto también se aplica en el caso de un servicio in situ.
8. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identificación, puesto que resulta difícil clasificarlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicios técnicos.

Para piezas de desgaste, de repuestos y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicios de este manual de instrucciones.

Índice

5.1 Principio de funcionamiento

Reposición de hora de inicio diaria

¡Cuidado! ¡Use guantes de trabajo!

7.1 Limpieza

Certificado de garantía

Estimado(a) cliente,
