MANUALE UTENTE CI3Z5060WP CONTINENTAL EDISON

IT Cucina a libera installazione / Manuale d'uso

Grazie per aver scelto questo prodotto. Questo manuale utente contiene importanti informazioni sulla sicurezza e istruzioni sul funzionamento e la manutenzione del vostro apparecchio. Prima di utilizzare quest’ultimo, si prega di leggere attentamente questo manuale utente e di conservarlo per future consultazioni.

PERICOLO Rischio di lesioni gravi o morte

RISCHIO DI FOLGORAZIONE ELETTRICA Tensione pericolosa

INCENDIO Avvertenza; rischio di incendio / materiali infiammabili

ATTENZIONE Rischio di lesioni o danni materiali

IMPORTANTE / NOTA Informazioni sul corretto funzionamento del sistema

SOMMARIO 1.ISTRUZIONI DI SICUREZZA3 1.1. Avvertenze generali di sicurezza3 1.2. Avvertenze per l'installazione7 1.3. Precauzioni durante l'uso8 1.4. Precauzioni per la pulizia e la manutenzione10 2.INSTALLAZIONE E PREPARAZIONE PER L'USO12 2.1. Istruzioni per l'installatore12 2.2. Collegamento elettrico e sicurezza 13 2.3. Kit anti-ribaltamento14 2.4. Regolazione dei piedini14 3.CARATTERISTICHE DEL PRODOTTO15 4.USO DEL PRODOTTO16 4.1. Controlli del piano cottura16 4.2. Controlli del forno18 4.3. Accessori 20 5.PULIZIA E MANUTENZIONE20 5.1. Pulizia 20 5.2. Manutenzione23 6.RISOLUZIONE DEI PROBLEMI E TRASPORTO24 6.1. Risoluzione dei problemi24 6.2. Trasporto 25 7.SPECIFICHE TECNICHE26 7.1. Etichetta energetica26 7.2. Etichetta energetica27

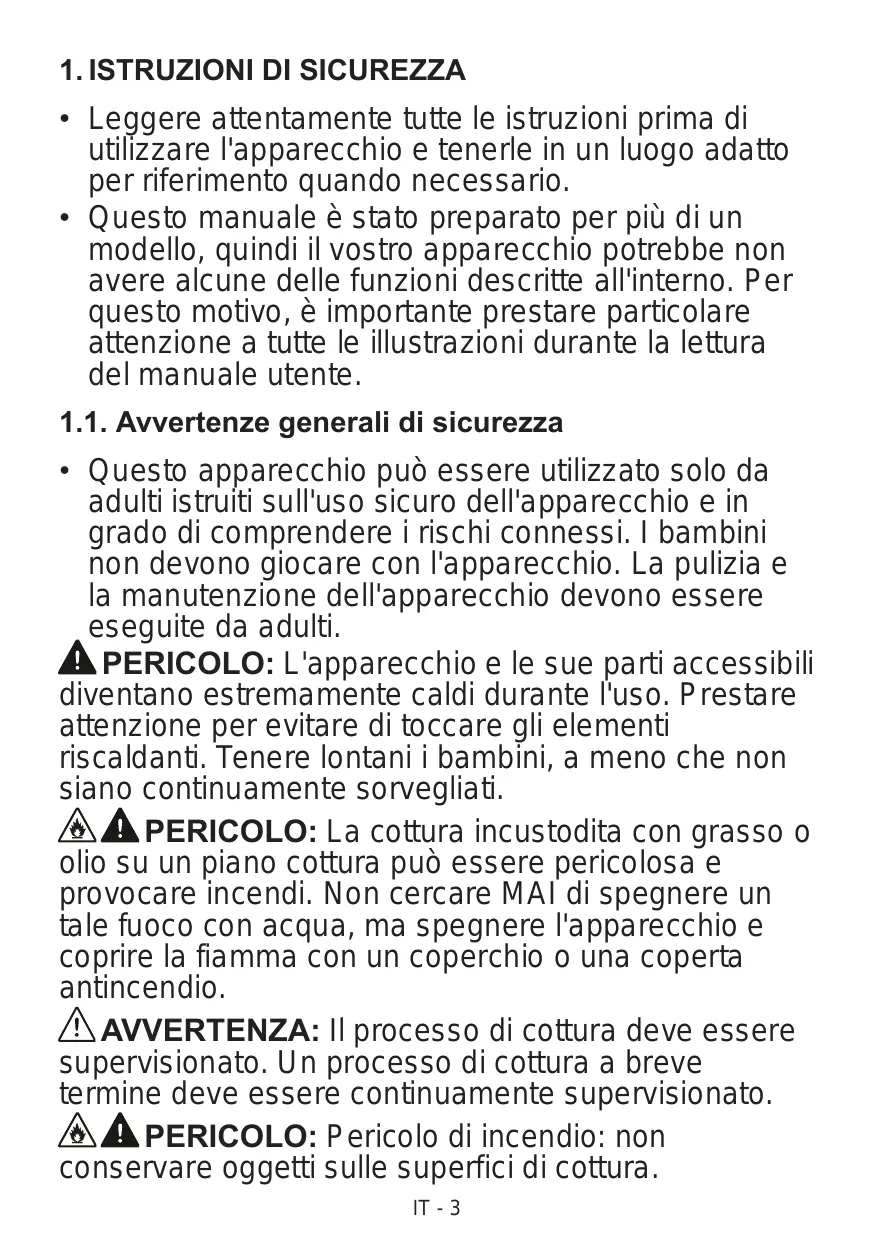

1. ISTRUZIONI DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima di utilizzare l'apparecchio e tenerle in un luogo adatto per riferimento quando necessario. • Questo manuale è stato preparato per più di un modello, quindi il vostro apparecchio potrebbe non avere alcune delle funzioni descritte all'interno. Per questo motivo, è importante prestare particolare attenzione a tutte le illustrazioni durante la lettura del manuale utente. 1.1. Avvertenze generali di sicurezza

• Questo apparecchio può essere utilizzato solo da adulti istruiti sull'uso sicuro dell'apparecchio e in grado di comprendere i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio devono essere eseguite da adulti. PERICOLO: L'apparecchio e le sue parti accessibili diventano estremamente caldi durante l'uso. Prestare attenzione per evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini, a meno che non siano continuamente sorvegliati. PERICOLO: La cottura incustodita con grasso o olio su un piano cottura può essere pericolosa e provocare incendi. Non cercare MAI di spegnere un tale fuoco con acqua, ma spegnere l'apparecchio e coprire la fiamma con un coperchio o una coperta antincendio. AVVERTENZA: Il processo di cottura deve essere supervisionato. Un processo di cottura a breve termine deve essere continuamente supervisionato. PERICOLO: Pericolo di incendio: non conservare oggetti sulle superfici di cottura. IT - 3

PERICOLO: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. • Per i piani cottura a induzione, oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano cottura perché possono diventare caldi. • Per i piani a induzione, dopo l'uso spegnere l'elemento del piano cottura con la manopola di controllo. Non fare affidamento sul rilevatore di presenza pentole. • Per i modelli che incorporano un coperchio del piano di cottura, rimuovere qualsiasi residuo di cibo dal coperchio prima di aprirlo. Lasciar raffreddare la superficie del piano di cottura prima di chiudere il coperchio. • L’apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, ad esempio un timer, o collegato a un circuito che viene regolarmente acceso e spento da un dispositivo esterno. PERICOLO: Per evitare che l'apparecchio si ribalti, è necessario installare le staffe stabilizzatrici (per informazioni dettagliate, consultare la guida del kit anti-ribaltamento). • Durante l'uso l'apparecchio si riscalda. Prestare attenzione per evitare di toccare gli elementi riscaldanti all'interno del forno. • Durante il normale utilizzo, anche per brevi periodi, le maniglie potrebbero riscaldarsi. IT - 4

• Non utilizzare detergenti abrasivi o spugne abrasive per pulire le superfici del forno. Questi possono graffiare le superfici e provocare la rottura del vetro dello sportello o danni alle superfici stesse. • Non utilizzare pulitori a vapore per pulire l'apparecchio. PERICOLO: Per evitare la possibilità di scosse elettriche, assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina. ATTENZIONE: Le parti accessibili possono essere calde durante la cottura o la grigliatura. Tenere i bambini lontani dall'apparecchio quando è in uso. • Il vostro apparecchio è prodotto in conformità con tutti gli standard e le normative locali e internazionali applicabili. • I lavori di installazione devono essere eseguiti da personale qualificato mentre i lavori di manutenzione e riparazione devono essere eseguiti esclusivamente dal servizio di assistenza tecnica autorizzato. Interventi svolti da personale non in possesso di requisiti indicati possono rendere pericoloso l’apparecchio. Non alterare o modificare in alcun modo le specifiche dell'apparecchio. • Prima di collegare l'apparecchio, assicurarsi che le condizioni di distribuzione locali (natura e pressione del gas o tensione e frequenza elettrica) e le specifiche dell'apparecchio siano compatibili. Le specifiche di questo apparecchio sono riportate sull'etichetta. ATTENZIONE: Questo apparecchio è progettato esclusivamente per la cottura di alimenti ed è destinato esclusivamente all'uso domestico. Non deve essere utilizzato per altri scopi o in qualsiasi altra applicazione, ad esempio per uso non domestico, in IT - 5

un ambiente commerciale o per riscaldare una stanza. Utilizzi differenti o l’uso commerciale invalideranno la garanzia. • Non utilizzare le maniglie degli sportelli del forno per sollevare o spostare l'apparecchio. • Sono state prese tutte le precauzioni possibili per garantire la vostra sicurezza. Prestare attenzione durante la pulizia del vetro poiché potrebbe rompersi o graffiarsi. Evitare di colpire o battere il vetro con gli accessori o con altri oggetti. • Un cavo di alimentazione o una spina danneggiati possono provocare un incendio o una folgorazione. Se danneggiati, devono essere sostituiti. Ciò deve essere eseguito solo da personale qualificato. • Non lasciare che i bambini si arrampichino sullo sportello del forno o si siedano su di esso quando è aperto. • Tenere lontani bambini e animali da questo apparecchio. • Il produttore non si assume alcuna responsabilità per le conseguenze di eventuali errori causati da fattori sui quali non ha controllo. Inoltre il produttore non assicura la validità e correttezza delle informazioni fornite se al software e all'apparecchiatura citati in questo manuale sono state apportate modifiche da parte di terze persone. • Nell’impegno di migliorare costantemente la qualità dei propri prodotti, il produttore si riserva la facoltà di variare in qualsiasi momento le informazioni del presente manuale. • Nel caso il significato di una o più informazioni di questo manuale non fosse comprensibile, l’utente deve contattare il rivenditore o il produttore per i chiarimenti necessari prima di effettuare qualsiasi IT - 6

operazione. Le zone cottura non devono funzionare a vuoto, senza le pentole. Il piano induzione non deve essere usato come piano di lavoro. Gli oggetti appuntiti possono graffiare la superficie. Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perché si possono surriscaldare. Non utilizzare contenitori di plastica e di alluminio per la preparazione di cibo. Sul piano cottura caldo non si devono mettere oggetti in plastica e di alluminio. Evitare che i cavi elettrici di altri apparecchi entrino in contatto con le zone cottura calde. Se l'apparecchio viene incassato sopra un forno dotato di sistema pirolitico, non dovrebbe essere messo in funzione mentre il procedimento pirolitico è in corso poiché può far scattare la protezione di surriscaldamento del piano di cottura.

1.2. Avvertenze per l'installazione

• Non utilizzare l'apparecchio prima che sia completamente installato. • L'apparecchio deve essere installato da personale qualificato. Il produttore non è responsabile per eventuali danni che potrebbero essere causati da difetti di posizionamento e installazione da parte di personale non qualificato. • Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di difetti, non utilizzare l'apparecchio e contattare immediatamente il servizio di assistenza tecnica autorizzato. I materiali utilizzati per IT - 7

l'imballaggio (nylon, graffette, polistirolo, ecc.) possono essere pericolosi per i bambini e devono essere raccolti e rimossi immediatamente. Proteggere l’apparecchio dagli agenti atmosferici. Non esporlo a sole, pioggia, neve, polvere o umidità eccessiva. I materiali intorno all'apparecchio (per esempio i mobili) devono essere in grado di sopportare una temperatura minima di 100° C. Prestare attenzione durante il trasporto del prodotto poiché è pesante. È necessario valutare il numero di persone e le attrezzature necessarie. Indossare sempre guanti protettivi. L’apparecchio non deve essere installato dietro a una porta decorativa, per impedire il surriscaldamento.

1.3. Precauzioni durante l'uso

• Quando si usa il forno per la prima volta, si potrebbe notare un leggero odore. Questo è perfettamente normale ed è causato dai materiali isolanti sugli elementi riscaldanti. Prima di utilizzare il forno per la prima volta, suggeriamo di lasciarlo vuoto e impostarlo alla massima temperatura per 45 minuti. Assicurarsi che l'ambiente in cui è installato il prodotto sia ben ventilato. • Fare attenzione quando si apre lo sportello del forno durante o dopo la cottura. Il vapore caldo che fuoriesce dal forno può provocare ustioni. • Non collocare materiali infiammabili o combustibili vicino o nell’apparecchio mentre è in funzione. • Utilizzare sempre guanti da forno per estrarre e inserire il cibo nel forno. Non lasciare incustodito l’apparecchio quando si IT - 8

cucina con oli o grassi. Questi possono prendere fuoco in condizioni di riscaldamento eccessivo. Non versare MAI acqua sulle fiamme causate da olio o grassi, ma spegnere il fornello e coprire la padella con il suo coperchio o una coperta antincendio. • Disporre sempre le pentole al centro della zona di cottura e ruotarle in modo che le maniglie siano in una posizione sicura tale da non essere bruciate, urtate o spostate inavvertitamente. • Se il prodotto non viene utilizzato per un lungo periodo di tempo, spegnere l'interruttore generale di alimentazione. Chiudere la valvola del gas quando gli apparecchi a gas non sono in uso. • Assicurarsi che le manopole di controllo dell'apparecchio siano sempre nella posizione "0" (arresto) quando l'apparecchio non è in uso. • I vassoi si inclinano quando vengono estratti. Fare attenzione a non versare o lasciare cadere cibi caldi quando vengono rimossi dal forno. • Non collocare nulla sullo sportello del forno quando è aperto. Questo potrebbe sbilanciare il forno o danneggiare lo sportello. • Non collocare oggetti pesanti o infiammabili (ad esempio nylon, sacchetti di plastica, carta, panno, ecc.) nel cassetto, incluse pentole con finiture in plastica (ad esempio maniglie). ATTENZIONE: La superficie interna del vano ripostiglio (se disponibile) può diventare calda quando l'apparecchio è in uso. Evitare di toccarne la superficie interna. • Non appendere asciugamani, strofinacci o panni sull'apparecchio o sulle sue maniglie. IT - 9

1.4. Precauzioni per la pulizia e la manutenzione

• Prima di eseguire qualsiasi operazione di pulizia o manutenzione assicurarsi che l'alimentazione elettrica dell’apparecchio sia disattivata. • Non rimuovere le manopole di controllo per pulire il pannello dei comandi. • Per mantenere l'efficienza e la sicurezza del vostro apparecchio, raccomandiamo di utilizzare sempre parti di ricambio originali e di contattare il servizio di assistenza tecnica autorizzato quando necessario. Dichiarazione di conformità CE Dichiariamo che i nostri prodotti soddisfano le Direttive, le Decisioni e i Regolamenti Europei applicabili nonché i requisiti elencati nelle norme alle quali si fa riferimento. Questo apparecchio è stato progettato per essere utilizzato solo per utilizzo come cucina domestica. Qualsiasi altro uso (come il riscaldamento di una stanza) è improprio e pericoloso. Le istruzioni operative si riferiscono a diversi modelli. Si potrebbero notare differenze tra queste istruzioni e il modello in vostro possesso. Smaltimento del vecchio prodotto Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto, alla fine della sua vita utile, deve essere raccolto separatamente dagli altri rifiuti. L’utente finale dovrà conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio IT - 10

successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento o allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs. n. 152 del 3 aprile 2006.

2. INSTALLAZIONE E PREPARAZIONE PER L'USO PERICOLO: questo apparecchio deve essere installato dal servizio di assistenza tecnica autorizzato o da un tecnico qualificato, secondo le istruzioni contenute in questo manuale e in conformità con le normative locali vigenti. • L'installazione non corretta può causare danni e lesioni per i quali il produttore non si assume alcuna responsabilità e invalidare la garanzia. •

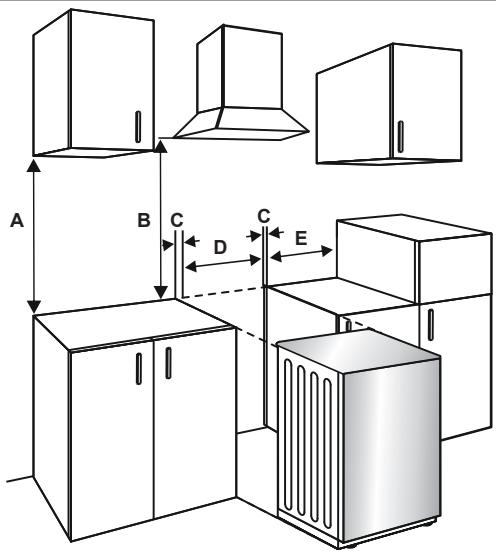

Installazione della cucina • Per la circolazione dell'aria, se i mobili della cucina sono più alti del piano di cottura, questi devono essere distanti almeno 10 cm dai lati dell'apparecchio. •

Per la circolazione dell'aria, ci deve essere uno spazio vuoto di almeno 2 cm attorno all'apparecchio.

Se una cappa o un mobile da cucina devono essere installati sopra l'apparecchio, la distanza di sicurezza tra il piano cottura e qualsiasi mobile/ cappa deve essere come mostrato sotto.

Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (tensione e frequenza elettrica e/o natura e pressione del gas) e le regolazioni dell'apparecchio siano compatibili. Le condizioni relative alla regolazione di questo apparecchio sono indicate sull'etichetta. Devono essere rispettate le leggi, le ordinanze, le direttive e le norme vigenti nel paese di utilizzo (norme di sicurezza, riciclaggio appropriato in conformità alle normative, ecc.).

2.1. Istruzioni per l'installatore Istruzioni generali • Dopo aver rimosso il materiale di imballaggio dall'apparecchio e dai suoi accessori, assicurarsi che l'apparecchio non sia danneggiato. Se si sospetta un qualsiasi danno, non utilizzarlo e contattare immediatamente il servizio di assistenza tecnica autorizzato o un tecnico qualificato. •

Assicurarsi che non vi siano materiali infiammabili o combustibili nelle immediate vicinanze, come tende, olio, panni ecc. che potrebbero incendiarsi.

Il piano di lavoro e i mobili che circondano l'apparecchio devono essere realizzati con materiali resistenti a temperature superiori a 100° C.

L'apparecchio non deve essere installato direttamente sopra una lavastoviglie, un frigorifero, un congelatore, una lavatrice o un'asciugatrice.

L'apparecchio può essere collocato vicino ad altri mobili purché, nella zona in cui è installato l'apparecchio, l'altezza di tali mobili non superi l'altezza del piano di cottura.

A (mm) Mobile da cucina

2.2. Collegamento elettrico e sicurezza PERICOLO: Il collegamento elettrico di questo apparecchio deve essere eseguito da un tecnico autorizzato o da un elettricista qualificato, secondo le istruzioni contenute in questo manuale e nel rispetto delle normative locali vigenti. PERICOLO: L'APPARECCHIO DEVE ESSERE COLLEGATO A TERRA. • Prima di collegare l'apparecchio alla rete elettrica, è necessario verificare la tensione nominale dell'apparecchio (stampigliata sulla targhetta identificativa dell'apparecchio) per verificare la corrispondenza alla tensione di rete disponibile, e il cablaggio elettrico di rete deve essere in grado di gestire la potenza dell'apparecchio (indicata anch'essa sulla targhetta identificativa). •

Durante l'installazione, assicurarsi che vengano utilizzati cavi isolati. Una connessione errata potrebbe danneggiare l'apparecchio. Se il cavo di alimentazione è danneggiato e deve essere sostituito, questo deve essere effettuato da personale qualificato.

Non utilizzare adattatori, prese multiple e/o prolunghe.

Il cavo di alimentazione deve essere tenuto lontano dalle parti calde dell'apparecchio e non deve essere piegato o compresso. In caso contrario,

il cavo potrebbe danneggiarsi, causando un cortocircuito. •

Se l'apparecchio non è collegato alla rete tramite una spina, è necessario utilizzare un morsetto connettore (con una distanza dei contatti di almeno 3 mm) per soddisfare le norme di sicurezza.

L'apparecchio è progettato per una tensione di rete di 220-240 V ~. Nel caso la tensione di rete fosse diversa, contattare il servizio di assistenza autorizzato o un elettricista qualificato.

Il cavo di alimentazione (H05VV-F) deve essere sufficientemente lungo da poter essere collegato all'apparecchio.

L'interruttore con fusibile deve essere facilmente accessibile una volta installato l'apparecchio.

Assicurarsi che tutti i collegamenti siano adeguatamente serrati.

Fissare il cavo di alimentazione nel fermacavo e quindi chiudere il coperchio.

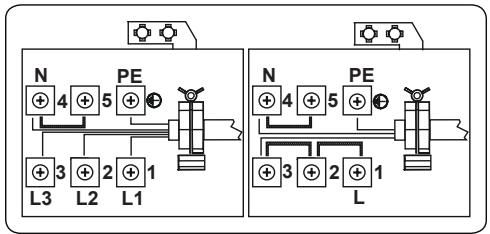

I collegamenti della morsettiera sono riportati sulla morsettiera stessa.

PE L Dimensioni prodotto (Larghezza x Profondità x Altezza) (cm)

60x60x90 (Doppio forno)

50x60x90 (Doppio forno)

Staffa anti-ribaltamento (x1) (da fissare a parete)

3 Tassello da muro (x1)

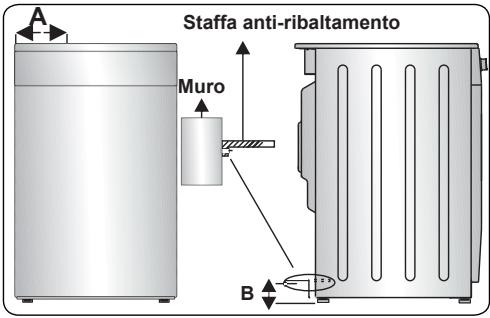

La busta documenti contiene un kit antiribaltamento. Fissare alla parete senza stringere la staffa anti-ribaltamento (1) usando la vite (2) e il tassello da muro (3), seguendo le misure mostrate nella figura e nella tabella sottostanti. Regolare l'altezza della staffa anti-ribaltamento in modo che si allinei con la fessura sulla cucina quindi stringere la vite. Spingere l'apparecchio verso la parete assicurandosi che la staffa anti-ribaltamento sia inserita nella fessura sul retro dell'apparecchio. A Staffa anti-ribaltamento Muro

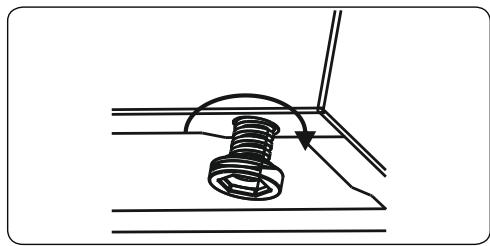

2.4. Regolazione dei piedini Il prodotto poggia su quattro piedini regolabili. Per un funzionamento sicuro, è importante che l'apparecchio sia correttamente bilanciato. Assicurarsi che l'apparecchio sia livellato prima di cucinare. Per aumentare l'altezza dell'apparecchio, girare i piedini in senso antiorario. Per diminuire l'altezza dell'apparecchio, girare i piedini in senso orario. È possibile aumentare l'altezza dell'apparecchio fino a 30 mm regolando i piedini. L'apparecchio è pesante e, nel caso fosse necessario, raccomandiamo che venga sollevato da almeno 2 persone. Non trascinare mai l'apparecchio.

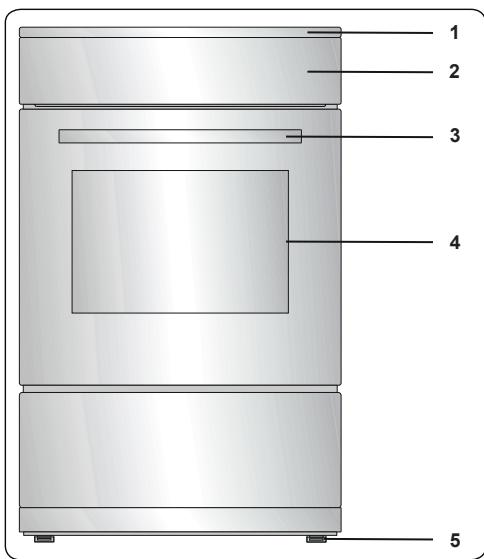

3. CARATTERISTICHE DEL PRODOTTO Importante: le specifiche del prodotto variano e l'aspetto dell'apparecchio potrebbe essere diverso da quello mostrato nelle figure seguenti. Elenco delle parti 1 2 3

1. Piano cottura 2. Pannello dei comandi 3. Maniglia dello sportello forno 4. Sportello forno 5. Piedini regolabili

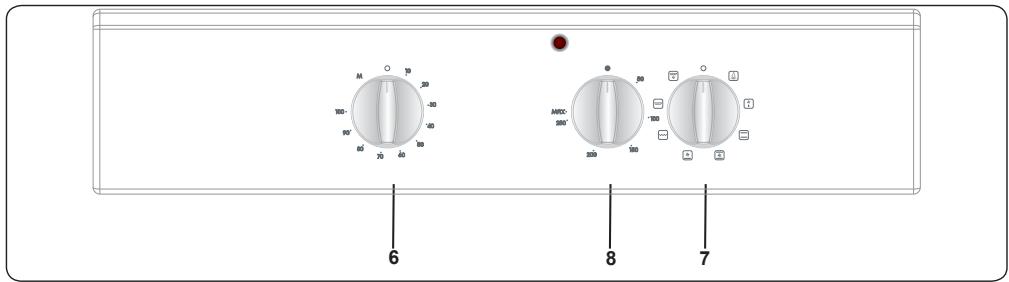

Pannello dei comandi

4. USO DEL PRODOTTO 4.1. Controlli del piano cottura Zona a induzione Le informazioni fornite nella seguente tabella sono a solo scopo di guida. Impostazione

Riscaldamento delicato

Base casseruola circolare

Sobbollitura, riscaldamento lento

Postriscaldamento ed ebollizione rapida

Ebollizione, rosolatura a fuoco vivo e scottatura

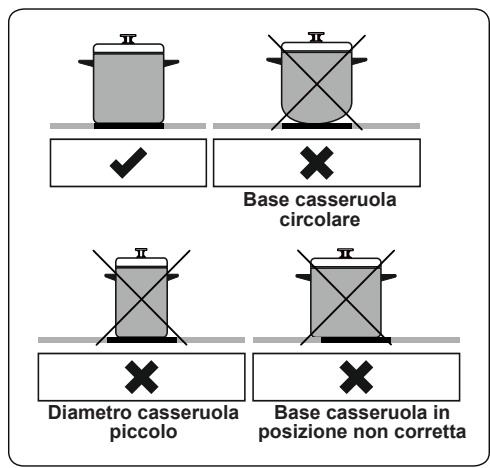

Stoviglie • Utilizzare pentole con fondo di buona qualità, piatto, spesso e liscio, in acciaio, acciaio smaltato, ghisa o acciaio inossidabile. La qualità e la composizione delle pentole influiscono direttamente sulle prestazioni di cottura. •

Le stoviglie con fondo in acciaio smaltato, alluminio o rame possono rilasciare residui metallici sul piano di cottura. Se lasciati sul piano cottura, diventano difficili da rimuovere. Pulire il piano dopo ogni uso.

Le pentole sono adatte alla cottura a induzione se un magnete rimane attaccato sul fondo.

Le pentole devono essere posizionate centralmente sul piano cottura Se la posizione non è corretta, viene segnalato.

Con alcune pentole si potrebbero avvertire diversi rumori. Questo è dovuto al design delle pentole e non influisce sulle prestazioni o sulla sicurezza del piano cottura.

Il diametro minimo delle pentole che gli elementi possono rilevare è 110mm per elementi da 160mm a 210mm e 160mm per elementi da 290mm. Le prestazioni di cottura migliorano con un'area di cottura più ampia.

Diametro casseruola Base casseruola in piccolo posizione non corretta

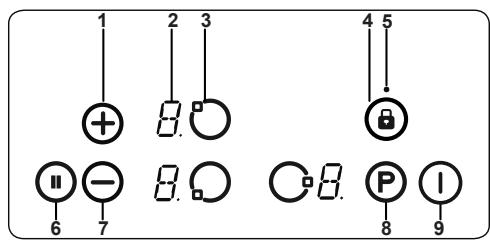

L'apparecchio si aziona premendo i tasti e le funzioni vengono confermate tramite display e segnali acustici. Unità di controllo touch 1

1- Aumento dell'impostazione del calore/ timer (opzionale) 2- Display dell’elemento riscaldante 3- Selezione dell’elemento riscaldante 4- Blocco tasti 5- Indicatore blocco tasti 6- Pausa intelligente 7- Diminuzione dell'impostazione del calore/ timer 8- Boost 9- On/Off (Accensione/Spegnimento) Utilizzare le zone di cottura a induzione con pentole adeguate. Dopo aver applicato la tensione di rete, tutti i display vengono illuminati brevemente. Dopodiché, il piano di cottura è in modalità stand-by e pronto per l'uso. Il piano cottura si aziona premendo il tasto elettronico appropriato. Ogni tasto premuto viene seguito da un segnale acustico.

Accensione dell'apparecchio Accendere il piano premendo il tasto ON/ . Tutti i OFF (Accensione/Spegnimento) display degli elementi riscaldanti mostrano uno "0" statico e i punti in basso a destra lampeggiano (se una zona di cottura non viene selezionata entro 20 secondi, il piano si spegne automaticamente). Spegnimento dell'apparecchio È possibile spegnere il piano di cottura in qualsiasi momento premendo il tasto . Il tasto ON/OFF (Accensione/Spegnimento) ha sempre la priorità sulla funzione spegnimento di sicurezza. Accensione delle zone di cottura Premere il tasto di selezione dell’elemento riscaldante corrispondente a quello che si desidera utilizzare. Un punto statico verrà visualizzato sul display dell’elemento riscaldante selezionato e i punti intermittenti su tutti gli altri display degli elementi riscaldanti si spegneranno. Selezionare l'impostazione della temperatura utilizzando il tasto di aumento o il tasto di diminuzione del del calore calore . L'elemento è ora pronto per l'uso. Per tempi di ebollizione più rapidi, selezionare il livello di cottura desiderato, quindi toccare il tasto "P" per attivare la funzione Boost. Spegnimento delle zone di cottura Selezionare l'elemento che si desidera disattivare premendo il tasto di selezione dell’elemento riscaldante. Portare la temperatura a "0" utilizzando il tasto anche premendo contemporaneamente i tasti e si riporta la temperatura a "0"). Se la zona di cottura è calda, verrà visualizzato "H" anziché "0". Spegnimento di tutte le zone di cottura Per disattivare tutte le zone di cottura in una (Accensione/ sola volta, premere il tasto Spegnimento). In modalità stand-by, apparirà una "H" su tutte le zone di cottura che sono calde. Indicatore di calore residuo L'indicatore di calore residuo indica che l'area in vetroceramica ha una temperatura pericolosa al tatto. Dopo aver spento la zona di cottura, il rispettivo display mostrerà "H" fino a quando la temperatura della zona di cottura corrispondente si troverà a un livello sicuro.

Pausa intelligente La pausa intelligente, quando attivata, riduce la potenza di tutti i bruciatori che sono stati accesi. Se si disattiva la pausa intelligente, gli elementi riscaldanti torneranno automaticamente al livello precedente. Se la pausa intelligente non viene disattivata, il piano cottura si spegneranno dopo 30 minuti. per attivare la pausa Premere intelligente. La potenza per l’elemento riscaldante/i attivato/i si ridurrà al livello 1 e "II" apparirà su tutti i display. per disattivare Premere nuovamente la pausa intelligente. "II" scomparirà e gli elementi riscaldanti funzioneranno al livello precedentemente impostato. Funzione spegnimento di sicurezza Una zona di cottura viene automaticamente spenta se l'impostazione del calore non è stata modificata per un periodo di tempo specificato. Una modifica dell'impostazione del calore della zona di cottura reimposterà la durata sul valore iniziale. Questo valore iniziale dipende dal livello di temperatura selezionato come mostrato di seguito. Impostazione del calore

Lo spegnimento di sicurezza si attiva dopo

Sicurezza bambini Dopo l'accensione, è possibile attivare la funzione di sicurezza bambini. Per attivare la sicurezza bambini, premere contemporaneamente i tasti di aumento e diminuzione del calore, quindi premere nuovamente il tasto di aumento del calore. "L", che indica LOCKED (bloccato), apparirà su tutti i display degli elementi riscaldanti e non sarà possibile utilizzare i controlli (se una zona di cottura si trova in condizione di riscaldamento, "L" e "H" verranno visualizzati alternativamente). Il piano cottura rimarrà bloccato fino allo sblocco, anche se l'apparecchio è stato spento e riacceso. Per disattivare la sicurezza bambini, accendere prima il piano cottura. Premere contemporaneamente i tasti di aumento e diminuzione del calore, quindi premere

nuovamente il tasto di diminuzione del calore. "L" non verrà più visualizzato e il piano cottura si spegnerà. Blocco tasti La funzione di blocco dei tasti viene utilizzata per impostare la "modalità sicura" sull'apparecchio durante il funzionamento. Non sarà possibile effettuare alcuna regolazione premendo i tasti (ad esempio le impostazioni del calore). Sarà solo possibile spegnere l'apparecchio. La funzione di blocco si attiva se il tasto di viene premuto per almeno blocco tasti 2 secondi. Questa operazione viene confermata da un segnale acustico. Se l'operazione viene effettuata correttamente, l'indicatore di blocco tasti lampeggia e l’elemento riscaldante viene bloccato. Cicalino Durante il funzionamento del piano cottura, il cicalino segnalerà le seguenti attività. • L'attivazione normale di un tasto sarà accompagnata da un breve segnale acustico. •

L'attivazione continua di un tasto per un periodo di tempo più lungo (10 secondi) sarà accompagnato da un segnale acustico più lungo e intermittente.

Funzione Boost Per utilizzare questa funzione, selezionare una zona di cottura e impostare il livello di cottura desiderato, quindi premere il tasto "P" (Boost). La funzione Boost può essere attivata solo se è applicabile con la zona di cottura selezionata. Se la funzione Boost è attiva, sul display corrispondente verrà visualizzata una "P". L'attivazione del booster può far superare la potenza massima, nel qual caso verrà attivata la gestione dell'alimentazione integrata. La riduzione di potenza necessaria viene indicata dal lampeggio del display della zona di cottura corrispondente. Il lampeggio sarà attivo per 3 secondi per consentire ulteriori adattamenti delle impostazioni prima della riduzione della potenza. Codici di errore Se si verifica un errore, verrà visualizzato un codice di errore sui display dell’elemento riscaldante

La ventola di raffreddamento è disabilitata. Contattare il servizio di assistenza autorizzato.

La tensione di alimentazione è diversa dai valori nominali. Spegnere il piano cottura premendo ,attendere che scompaia "H" da tutte le zone, accendere il piano cottura premendo e continuare a utilizzarlo. Se viene visualizzato di nuovo lo stesso errore, contattare il servizio di assistenza autorizzato.

La frequenza di alimentazione è diversa dai valori nominali. Spegnere il piano cottura premendo , attendere che scompaia "H" da tutte le zone, accendere il piano cottura premendo e continuare a utilizzarlo. Se viene visualizzato di nuovo lo stesso errore, staccare e riattaccare la spina dell'apparecchio. Accendere il piano cottura premendo e continuare a utilizzarlo. Se viene visualizzato di nuovo lo stesso errore, contattare il servizio di assistenza autorizzato.

La temperatura interna del piano cottura è troppo alta, spegnere il piano di cottura e lasciare raffreddare gli premendo elementi riscaldanti.

Errore di comunicazione tra il controllo touch e l’elemento riscaldante. Contattare il servizio di assistenza autorizzato.

Il sensore di temperatura della bobina è disabilitato. Contattare il servizio di assistenza autorizzato.

Il sensore di temperatura del radiatore è disabilitato. Contattare il servizio di assistenza autorizzato.

EA Errore saturazione bobina grande Spegnere la piastra premendo il pulsante on/off, accendere la piastra premendo il pulsante on/ off e continuare a usare. Se viene visualizzato ancora lo stesso errore, chiamare un agente di assistenza autorizzato.

EC Errore tensione elettrica.Spegnere la piastra premendo il pulsante on/off, accendere la piastra premendo il pulsante on/off e continuare a usare. Se viene visualizzato ancora lo stesso errore, chiamare un agente di assistenza autorizzato.

Avviso microprocessore. Spegnere la piastra premendo il pulsante on/off, accendere la piastra premendo il pulsante on/off e continuare a usare. Se viene visualizzato ancora lo stesso errore, chiamare un agente di assistenza autorizzato.

4.2. Controlli del forno Manopola di controllo della funzione forno Ruotare la manopola sul corrispondente simbolo della funzione di cottura desiderata. Per i dettagli delle diverse funzioni, consultare la sezione ‘Funzioni del forno’. Manopola del termostato forno Dopo aver selezionato una funzione di

cottura, ruotare questa manopola per impostare la temperatura desiderata. Quando il termostato è in funzione per riscaldare il forno o mantenere la temperatura, la spia del termostato del forno si accende. Funzioni del forno Lampada del forno: solo la luce del forno si accende. Rimarrà accesa per tutta la durata della funzione di cottura. Funzione scongelamento: le spie del forno si accendono e la ventola si attiva. Per utilizzare la funzione di scongelamento, posizionare i cibi surgelati nel forno su un ripiano posto nel terzo alloggiamento dal basso. Si consiglia di posizionare una teglia sotto il cibo da scongelare per raccogliere l'acqua dal ghiaccio che si scioglie. Questa funzione non consente di cuocere al forno il cibo, ma aiuta solo a scongelarlo. Funzione cottura statica: il termostato del forno e le spie si accendono, ed entrano in funzione gli elementi riscaldanti inferiore e superiore. La funzione di cottura statica emette calore, garantendo una cottura uniforme del cibo. Questo è l'ideale per cuocere dolci, torte, pasta al forno, lasagne e pizza. Con questa funzione si consiglia di preriscaldare il forno per 10 minuti ed è meglio utilizzare un solo ripiano alla volta. Funzione cottura ventilata: il termostato del forno e le spie si accendono, ed entrano in funzione gli elementi riscaldanti inferiore e superiore, e la ventola. Questa funzione è utile per la pasticceria da forno. La cottura viene effettuata dalla resistenza inferiore e superiore all'interno del forno, e dalla ventola che garantisce la circolazione dell'aria conferendo un effetto leggermente grigliato al cibo. Si consiglia di preriscaldare il forno per circa 10 minuti.

Funzione riscaldamento dal basso ventilato: il termostato del forno e le spie si accendono ed entrano in funzione l'elemento riscaldante inferiore e la ventola. La ventola e la funzione di riscaldamento inferiore sono ideali per cuocere alimenti, come la pizza, in modo uniforme in un breve periodo di tempo. La ventola distribuisce uniformemente il calore del forno, mentre l'elemento riscaldante inferiore cuoce il cibo. Si consiglia di preriscaldare il forno per circa 10 minuti. Funzione grill: il termostato del forno e le spie si accendono ed entra in funzione l'elemento riscaldante del grill. Questa funzione è utilizzata per grigliare e arrostire gli alimenti sui ripiani superiori del forno. Spennellare leggermente la griglia con olio per impedire agli alimenti di attaccarsi e posizionare il cibo al centro della griglia. Posizionare sempre una teglia sotto il cibo per raccogliere eventuali gocce di olio o grasso. Si consiglia di preriscaldare il forno per circa 10 minuti quando si utilizza questa funzione. Pericolo: durante la grigliatura, lo sportello del forno deve essere chiuso e la temperatura del forno deve essere regolata su 190° C. Funzione grill rapido: il termostato del forno e le spie si accendono ed entrano in funzione gli elementi riscaldanti superiore e del grill. Questa funzione è utilizzata per grigliare più velocemente e per grigliare alimenti con una superficie più ampia, come la carne. Utilizzare i ripiani superiori del forno. Spennellare leggermente la griglia con olio per impedire agli alimenti di attaccarsi e posizionare il cibo al centro della griglia. Posizionare sempre una teglia sotto il cibo per raccogliere eventuali gocce di olio o grasso. Si consiglia di preriscaldare il forno per circa 10 minuti quando si utilizza questa funzione.

Pericolo: durante la grigliatura, lo sportello del forno deve essere chiuso e la temperatura del forno deve essere regolata su 190° C. Funzione doppio grill ventilato: il termostato del forno e le spie si accendono ed entrano in funzione il grill, gli elementi riscaldanti superiori e la ventola. Questa funzione è utilizzata per grigliare velocemente cibi spessi e per grigliare cibi con una grande superficie. Entrambi gli elementi superiori e del grill funzioneranno insieme alla ventola per assicurare una cottura uniforme. Utilizzare i ripiani superiori del forno. Spennellare leggermente la griglia con olio per evitare agli alimenti di attaccarsi e posizionare il cibo al centro della griglia. Posizionare sempre una teglia sotto il cibo per raccogliere eventuali gocce di olio o grasso. Si consiglia di preriscaldare il forno per circa 10 minuti quando si utilizza questa funzione. Pericolo: durante la grigliatura, lo sportello del forno deve essere chiuso e la temperatura del forno deve essere regolata su 190° C.Uso del timer meccanico

sia posizionata correttamente.

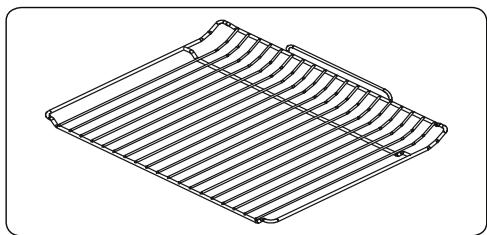

Griglia metallica La griglia metallica è ideale per grigliare o per lavorare alimenti in contenitori adatti al forno.

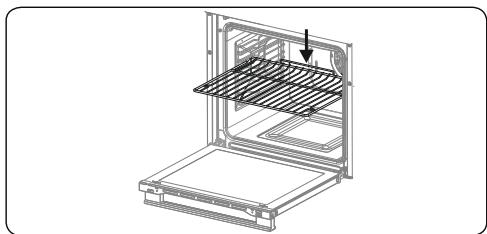

AVVERTENZA Posizionare correttamente la griglia su qualsiasi guida corrispondente nella cavità del forno e spingerla fino in fondo.

Descrizione della funzione

M Funzionamento manuale

Funzionamento tramite la regolazione del timer

Funzionamento manuale Impostando il tasto del timer sulla posizione "M", sarà possibile far funzionare il forno in modo continuo. Il forno non funzionerà con il tasto del timer impostato sulla posizione "0". Funzionamento tramite la regolazione del timer Impostare il tempo di cottura desiderato ruotando la manopola del timer tra 0 e 100 minuti. Quando il timer raggiungerà lo zero, il forno si spegnerà automaticamente e verrà emesso un segnale acustico. 4.3. Accessori Teglia piatta La teglia piatta è l'ideale per la pasticceria. Inserire la teglia in qualsiasi guida e spingerla fino in fondo per assicurarsi che

5. PULIZIA E MANUTENZIONE 5.1. Pulizia PERICOLO: prima di eseguire la pulizia, spegnere l'apparecchio e lasciarlo raffreddare. Istruzioni generali • Controllare se i prodotti per la pulizia sono appropriati e consigliati dal produttore prima dell'uso sull'apparecchio. •

Utilizzare detergenti in crema o liquidi che non contengano particelle. Non

utilizzare creme caustiche (corrosive), polveri detergenti abrasive, pagliette metalliche o utensili duri poiché possono danneggiare le superfici della cucina. Non utilizzare detergenti che contengono particelle in quanto possono graffiare il vetro, le parti smaltate e/o verniciate dell’apparecchio. •

In caso di versamento di liquidi, pulirli immediatamente per evitare che le parti si danneggino. Non utilizzare pulitori a vapore per pulire qualsiasi parte dell'apparecchio.

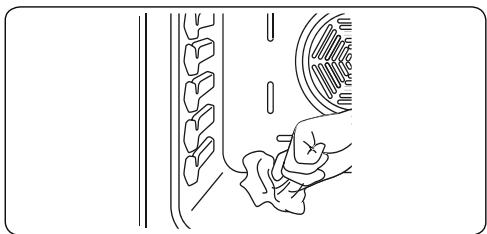

Pulizia dell'interno del forno • Si consiglia di pulire l'interno dei forni smaltati mentre il forno è caldo. •

Dopo ogni utilizzo pulire il forno con un panno morbido imbevuto di acqua saponata. Pulire quindi nuovamente il forno con un panno umido e asciugarlo.

Per pulire completamente il forno potrebbe essere necessario utilizzare occasionalmente un detergente liquido.

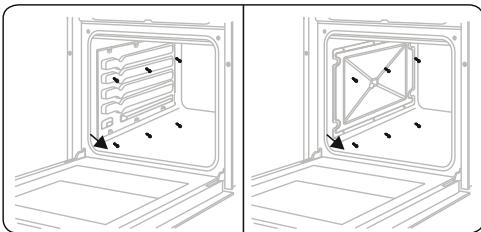

Pulizia catalitica All'interno della cavità del forno sono installati i rivestimenti catalitici, costituiti da pannelli opachi di colore chiaro situati lateralmente e/o sul retro del forno. Il loro compito è quello di raccogliere eventuali residui di grasso e olio durante la cottura. I rivestimenti catalitici sono progettati per avere una vita utile di circa 300 ore. Il rivestimento si auto-pulisce assorbendo grassi e oli e bruciandoli riducendoli in cenere, la quale può essere facilmente rimossa dalla base del forno con un panno umido. Il rivestimento deve essere poroso per rimanere efficace. Il rivestimento potrebbe scolorirsi con l'età. Una grande quantità di grasso sul rivestimento potrebbe ridurne l'efficienza. Per ovviare a questo problema, impostare il forno alla massima temperatura per

circa 10 - 20 minuti. Dopo che il forno si è raffreddato, asciugare la base del forno. Si raccomanda di non effettuare la pulizia manuale dei rivestimenti catalitici. Si verificano danni se si utilizza una paglietta metallica saponata o altri abrasivi. Inoltre, si raccomanda di non utilizzare detergenti spray sui rivestimenti. Le pareti di un rivestimento catalitico possono diventare inefficienti a causa dell'eccesso di grasso. Il grasso in eccesso può essere rimosso con un panno morbido o una spugna imbevuta di acqua calda, e il ciclo di pulizia può essere eseguito come descritto sopra. Rimozione del rivestimento catalitico Per rimuovere il rivestimento catalitico, rimuovere le viti che fissano ciascun pannello catalitico al forno.

Pulizia del piano in vetroceramica Il piano in vetroceramica può sorreggere utensili pesanti ma potrebbe rompersi se viene colpito da un oggetto appuntito. PERICOLO: Piani cottura in vetroceramica - Se la superficie è incrinata, per evitare la possibilità di scosse elettriche, spegnere l'apparecchio e contattare l’assistenza tecnica. • Utilizzare un detergente in crema o liquido per pulire il piano in vetroceramica. Quindi, sciacquare e asciugare accuratamente il vetro con un panno asciutto. Non utilizzare detergenti per l'acciaio in quanto potrebbero danneggiare il vetro. •

Nel caso in cui nella base o nel rivestimento delle stoviglie siano utilizzate sostanze con un basso punto di fusione, queste possono danneggiare il piano di cottura in vetroceramica. Nel caso in cui sul piano cottura in vetroceramica caldo siano caduti plastica, carta stagnola o alimenti zuccherosi, raschiarli via dalla superficie calda nella maniera più

veloce e più sicura possibile. Nel caso in cui queste sostanze si sciolgano, rischiano di danneggiare il piano cottura in vetroceramica. Quando si cuociono alimenti molto zuccherini come la marmellata, applicare preventivamente se possibile uno strato di agente protettivo adeguato. •

La polvere sulla superficie deve essere pulita con un panno umido.

Qualsiasi cambiamento di colore nel piano in vetroceramica non influirà sulla struttura o sulla durabilità della ceramica e non è dovuto a un cambiamento nel materiale.

I cambiamenti di colore nel piano in vetroceramica possono essere dovuti a una serie di motivi: 1. Il cibo versato non è stato ripulito dalla superficie. 2. Utilizzo di piatti non adatti che erodono la superficie del piano cottura. 3. Utilizzo di materiali di pulizia non corretti. Pulizia delle parti in vetro • Pulire regolarmente le parti in vetro dell'apparecchio. •

Non lasciare aceto, caffè, latte, sale, acqua, limone o succo di pomodoro a lungo sull'acciaio inossidabile. Rimozione dello sportello del forno Prima di pulire il vetro dello sportello del forno, è necessario rimuovere lo sportello come mostrato di seguito. 1. Aprire lo sportello del forno.

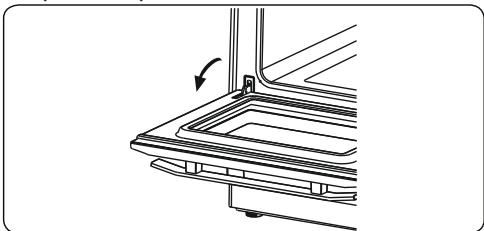

2. Aprire la staffa a sella (a) (con l'aiuto di un cacciavite) fino alla posizione finale.

Utilizzare un detergente per vetri per pulire l'interno e l'esterno delle parti in vetro. Quindi sciacquarle e asciugarle accuratamente con un panno asciutto.

Pulizia delle parti smaltate • Pulire regolarmente le parti smaltate dell’apparecchio. •

Non pulire le parti in acciaio inossidabile mentre sono ancora calde a seguito della cottura.

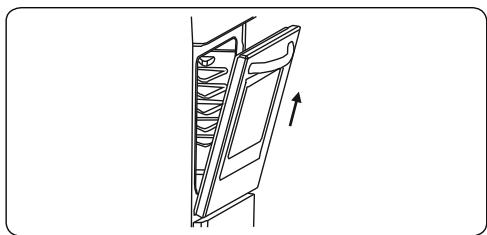

3. Chiudere lo sportello finché non raggiunge la posizione quasi completamente chiusa e rimuovere la porta tirandola verso di sé.

Pulire le parti smaltate con un panno morbido imbevuto di acqua saponata. Quindi, pulirle nuovamente con un panno umido e asciugarle. Non pulire le parti smaltate mentre sono ancora calde a seguito della cottura. Non lasciare aceto, caffè, latte, sale, acqua, limone o succo di pomodoro a lungo sulle parti smaltate.

Pulizia delle parti in acciaio inossidabile (se disponibili) • Pulire regolarmente le parti in acciaio inossidabile dell'apparecchio. •

Pulire le parti in acciaio inossidabile con un panno morbido imbevuto di sola acqua. Quindi asciugarle accuratamente con un panno asciutto.

5.2. Manutenzione AVVERTENZA: la manutenzione di questo apparecchio deve essere eseguita esclusivamente dal servizio di assistenza tecnica autorizzato o da un tecnico qualificato. Sostituzione della lampada del forno AVVERTENZA: spegnere l'apparecchio e lasciarlo raffreddare prima di sostituire la lampadina. • Rimuovere la lente di vetro, quindi rimuovere la lampadina. •

Inserire la nuova lampadina (resistente a 300° C) in sostituzione della lampadina rimossa (230 V, 15-25 Watt, tipo E14).

Riposizionare la lente di vetro e il forno è pronto per l'uso.

La lampada è progettata specificamente per l'uso in apparecchi di cottura domestici. Non è adatta per l'illuminazione di ambienti domestici.

6. RISOLUZIONE DEI PROBLEMI E TRASPORTO 6.1. Risoluzione dei problemi Se dopo aver verificato i seguenti passaggi di base per la risoluzione dei problemi si verificano ancora problemi con l’apparecchio, contattare il servizio di assistenza tecnica autorizzata o un tecnico qualificato. Problema

Il display di controllo del piano cottura è oscurato. Il piano cottura o le zone di cottura non possono essere accese.

Non c'è alimentazione.

Controllare il fusibile dell'apparecchio. Controllare se c'è un'interruzione di corrente provando altri apparecchi elettronici.

Il piano cottura si spegne mentre è in uso e una "F" lampeggia su ciascun display.

I controlli sono umidi o su di essi è appoggiato un oggetto.

Asciugare i controlli o rimuovere l'oggetto.

Il piano cottura si spegne mentre è in uso.

Una delle zone di cottura è rimasta accesa troppo a lungo.

È possibile utilizzare nuovamente la zona di cottura riaccendendola.

I controlli del piano cottura non funzionano e il LED di sicurezza bambini è acceso.

La sicurezza bambini è attiva.

Disattivare la sicurezza bambini.

Le pentole fanno rumore durante la cottura o il piano cottura emette un ticchettio durante la cottura.

Questo è normale con le pentole a induzione. Ciò è causato dal trasferimento di energia dal piano cottura alla pentola.

Questa operazione è normale. Non ci sono rischi, né al piano di cottura né alle pentole.

Il simbolo 'U' si illumina sul display di una delle zone di cottura.

Non ci sono pentole sulla zona di cottura o la pentola non è adatta.

Utilizzare una pentola adatta.

Il livello di potenza 9 o "P" viene automaticamente ridotto se si seleziona contemporaneamente il livello di potenza "P" o 9 su due zone di cottura che si trovano sullo stesso lato.

È stato raggiunto il livello di potenza massimo per le due zone.

L'utilizzo di entrambe le zone al livello di potenza "P" o 9 supererebbe il livello di potenza massimo consentito per le due zone.

Il forno non si accende.

L'alimentazione è disattivata.

Controllare se l'alimentazione è presente. Controllare anche che altri elettrodomestici della cucina funzionino.

Nessun riscaldamento o il forno non diventa caldo.

Il controllo della temperatura del forno è impostato in modo errato. Lo sportello del forno è rimasto aperto.

Controllare che la manopola di controllo della temperatura del forno sia impostata correttamente.

La cottura non è uniforme all'interno del forno.

I ripiani del forno non sono posizionati correttamente.

Controllare che vengano utilizzate le temperature e le posizioni del ripiano raccomandate. Non aprire spesso lo sportello a meno che non si cucinino cibi che devono essere girati. Se si apre spesso lo sportello, la temperatura interna sarà inferiore e ciò potrebbe influire sui risultati di cottura.

La lampada del forno (se disponibile) non si accende.

La lampada è guasta. L'alimentazione elettrica è scollegata o disattivata.

Sostituire la lampada secondo le istruzioni. Assicurarsi che l'alimentazione elettrica alla presa a muro sia attiva.

Le mensole del forno vibrano.

Controllare che il forno sia a livello. Controllare che i ripiani e tutti gli articoli per la cottura non vibrino o siano in contatto con il pannello posteriore del forno.

La ventola del forno (se disponibile) è rumorosa.

6.2. Trasporto Se è necessario trasportare il prodotto, utilizzare l’imballaggio originale del prodotto e trasportarlo utilizzando la sua scatola. Attenersi agli indicatori di trasporto sulla scatola. Fissare con nastro adesivo tutte le parti mobili del prodotto per evitare di danneggiarlo durante il trasporto. Se non si dispone della confezione originale, preparare una scatola da trasporto in modo che l'apparecchio, in particolare le superfici esterne del prodotto, sia protetto da eventuali danni.

7. SPECIFICHE TECNICHE 7.1. Etichetta energetica Marchio

CECI3Z5060WP Tipo di forno

Indice di efficienza energetica - convenzionale

Indice di efficienza energetica - ventilazione forzata

A Consumo energetico (elettricità) - convenzionale

Consumo energetico (elettricità) - ventilazione forzata

Questo forno è conforme a EN 60350-1

Consigli per il risparmio energetico Forno - Cuocere i pasti assieme, se possibile. - Tenere al minimo il tempo di pre-riscaldamento. - Non prolungare il tempo di cottura. - Non dimenticare di spegnere il forno alla fine della cottura. - Non aprire lo sportello del forno durante il periodo di cottura.

CECI3Z5060WP Tipo di piano cottura

Numero di zone di cottura

Tecnologia di riscaldamento - 2

Tecnologia di riscaldamento - 3

Consumo energetico del piano cottura

Consigli per il risparmio energetico Piano cottura - Utilizzare pentole con base piatta. - Utilizzare pentole della dimensione corretta. - Utilizzare pentole con coperchio. - Ridurre al minimo la quantità di liquido o grasso. - Se il liquido inizia a bollire, ridurre l’impostazione.
