MANUALE UTENTE KOIHH00K ELECTROLUX
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenerere sempre i migliorori risultati.
Benvenuti in Electrolux.
Visitate il nostro site web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrar il vostro prodotto e ricevere un servizio migliorare:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTE MANUTENZIONE
Consigliamo sempre l'impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie.
Le informazioni si trovano sulla targhetto dei dati.
Avverenza / Attenzione - Importanti Informazioni di Sicurezza.
Informazioni e consiglio generali
Informazioni ambientali
Con riserva di modifiche.
INDICE
- INFORMAZIONI DI SICUREZZA 60
- ISTRUZIONI DI SICUREZZA 62
- INSTALLAZIONE 65
4.DESCRIPTION DEL PRODOTTO 66
- PRIMA DI UTILIZZARE L'ELETTRODOMESTICO 67
- UTILIZZO QUOTIDIANO 67
- FUNZIONI DEL TIMER 68
- UTILIZZO DEGLI ACCESSORI 69
- FUNZIONI AGGIUNTIVE 69
- CONSIGLI E SUGGERIMENTI UTILI 70
11.PULIZIA E CURA. 75
- RISOLUZIONE DEI PROBLEMI 77
13.EFFICIENZAENERGETICA. 78
Leggere attendamente le istruzioni fornite prima di installare eutilizzare l'apparecchiatura. I produttori non sono responsabili
di eventuali lesioni o dati derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.
1.1 Sicurezza di bambini e persone vulnerabili
- Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.
Non lasciare che i bambini giochino con l'apparecchiatura.
-
Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
-
AVVERTENZA: Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Alcune parti accessibili divertano calde durante l'uso.
-
Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sare opportuno attivarlo.
-
I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiaturaenza essere supervisionati.
1.2 Avverenze di sicurezza generali
- L'installazione dell'apparecchiatura e la sostituzione dei cavi deve essere svolta unicamente da personale qualificato.
- AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti.
- Servirsi sempre degli appositi guanti daorno per estrarre o inseire accessori o pentole resistenti al calore.
-
Prima di qualsiasi intervento di manutenzione, scollegare l'apparecchiatura alla presa di corrente.
-
AVVERTENZA: Assicurarsi che l'apparecchiatura sia spenta prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
- Non usare l'apparecchiatura prima di installarla nella struttura a incasso.
- Non usare una pulitrice a vapore per pulire l'apparecchiatura.
- Non utilizzato detergenti abrasivi o raschietti di metallo per pulire il vetro della porta per non rigare la superficie e causare la rottura del vetro.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technician autorizzato o da una persona qualificata per evitare situazioni di pericolò.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
Rimuovere tutti i materiali di imballaggio.
Non installment outilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
Non tirare l'apparecchiatura per la maniglia.
- Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installmente.
- É necessario rispetto la distance minima dalle及其他 appearecchiature.
- Prima di montare l'apparecchiatura controllare che la porta del forno si apraenza limitazioni.
L'apparecchiatura è dotata di un sistema elettrico di raffreddamento. Questo deveseisserne alimentato elettricamente.
| Altezza minima del mobiletto (mobiletto sotto all'al-tezza minima del piano di lavoro) | 580 (600) mm |
| Larghezza del mobiletto | 560 mm |
| Profondità del mobiletto | 550 (550) mm |
| Altezza della parte anterio-re dell'apparecchiatura | 589 mm |
| Altezza della parte posteriore dell'apparecchiatura | 571 mm |
| Larghezza della parte ante-riore dell'apparecchiatura | 595 mm |
| Larghezza della parte po-steriore dell'apparecchiatura | 559 mm |
| Profondità dell'apparec-chiatura | 569 mm |
| Profondità di incasso del-l'apparecchiatura | 548 mm |
| Profondità con oblo aperto | 1022 mm |
| Dimensioni minime dell'a-pertura di ventilazione. Apertura collocata sul lato posteriore inferiore | 560x20 mm |
Lunghezza del cavo di alimentazione. Il cavo è collocato nell'angolo destro del lato posteriore.
1500 mm
Viti di montaggio
4x25 mm
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
- L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.
Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
Nonutilizzare prese multipleeprolunghe.
- Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrá essere effettuato dal nostro Centro di Assistenza autorizzato.
- Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il disposativo è in funzione o la porta è calda.
I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati nella'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
-
Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
Servirsi unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di guasto a terra e relè.
-
L'impiano elettrico delve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento delve ave una larghezza dell'apertura di contatto non inferiore ai 3 mm.
L'apparecchiatura è provvista solo di cavo di collegamento alla rete.
Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F
Per la sezione del cavo,fare riferimento alla potenza totale riportata sulla targhetta dei dati. E'anche possibile consultare la tabella:
| Potenza totale (W) | Sezione del cavo(mm2) |
| massimo 1380 | 3 x 0.75 |
| massimo 2300 | 3 x 1 |
| massimo 3680 | 3 x 1.5 |
Il cavo di terra (verde/giallo) delve essere 2 cm più lungo dei cavi di fase e neutro (rispettivamente blu e marrone).
2.3 Utilizzo:
AVVERTENZA!
Rischio di lesions, ustioni, scosse elettriche o esplosioni.
- Questa apparecchiatura è stata prevista unicamente per un uso domestico.
Non modificare le specifiche tecniche dell'apparecchiatura.
- Accertarsi che le fissure di ventilazione non siano ostruite.
Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
- Specnere l'apparecchiatura dopo agli utilizzato.
- Prestare attenzione in fase di apertura della porta dell'apparecchiatura quando quest'ultima è in funzione. Può fuoriuscire aria calda.
Non mettere in funzione l'apparecchiatura con le mani umide o quando c'é un contatto con l'acqua.
Non esercitare pressione sulla porta aperta.
Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.
- Aprire la porta dell'apparecchiatura con cautela. L'uso di ingredienti contenti alcol più causare una miscela di alcol e aria.
- Evitare la presenza di scintille o fiamme aperte vicino all'apparecchiatura quando si après la porta.
Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti lavorante incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
- Per evitare danni o lo scolorimento dello smalto:
Non mettere pentole resistenti al calore o altri oggetti direttamente sulla superficie inferiore dell'apparecchiatura.
Non appoggiare la pellicola di alluminio direttamente sulla parte bassa della cavity dell'apparecchiatura.
Non mettere direttamente acqua all'interno dell'apparecchiatura calda.
Non tenere piatti umidi e cibo all'interno dell'apparecchiatura dopo aver terminato la fase di cottura.
- Prestare attenzione quando si tolgono o insertiscono gli accessori.
- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'apparecchiatura.
L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.
- La cottura deve sempre essere eseguita con la porta delorno chiusa.
- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che quello non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dop
I'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completeness raffreddata.
2.4 Pulizia e cura
AVVERTENZA!
Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.
- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
Controllare che l'apparecchiatura sa fredda. Vi è il rischio che i pannelli in vetro si rompano.
- Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
- Prestare attentionazione quando si rimuove la porta dall'apparecchio. La porta è pesante!
- Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
- Se si utilizesza uno spray per ilorno, seguire attendamente le istruzioni di sicurezza sulla confezione.
2.5 Illuminazione interna
AVVERTENZA!
Pericolo di scosse elettriche.
- Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le lampade di ricambio vendute separamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
Servirsi unicamente di lampadine con le stesse specifiche tecniche.
2.6 Assistenza tecnica
Per riparare l'apparecchiatura contattare un Centro di Assistance Autorizzato.
Utilizzare escludivamente ricambi originali.
2.7 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
- Togliere il blocco porta per evitare che bambini o animali restino intrappolati nell'apparecchiatura.
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
3.1 Incasso
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg

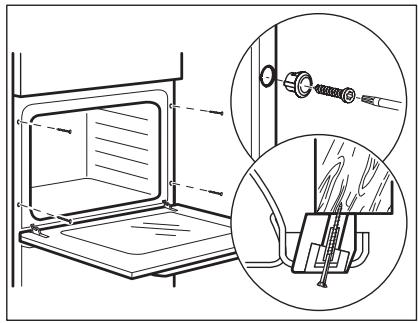

3.2 Fissaggio nel mobile
4. DESCrizIONE DEL PRODOTTO
4.1 Panorama
1 Pannello di controllo
2 Lampadina/simbolo alimentazione
3 Manopola di regolazione delle funzioni di riscaldamento
4 Manopola del timer
5 Manopola di regolazione (per la temperatura)
6 Indicatore della temperatura / simbolo
7 Resistenza
8 Lampadina
9 Incavo cavità - Contenitore della pulizia dell'acqua
4.2 Accessori
Griglia
Per pentole, stampi per dolci, arrosti.
Leccarda
10 Posizioni dei ripiani
Per cuocere alorno, arrostire o come recipiente per raccogliere i grassi.
5. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Prima di utilizzato l'apparecchiatura per la prima volta
Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata.
Fase 1
Fase 2
| Pulire ilorno | Preriscaldare il fornò vuoto |
| 1. Rimuovere tutti gli accessori dal fornò. | 1. Impostare la temperatura massima per la funzione: ☐Tempo: 1 ora |
| 2. Pulire il fornò e gli accessori con un panno morbi-do imbevuto di acqua tiepida e detergente delicato. | 2. Impostare la temperatura massima per la funzione: ☐Tempo: 15 min. |
Spagnere il forn o e attendere che si raffreddi. Mettere gli accessori nel forn.
6. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
6.1 Come impostare: Funzione cottura
Fase 1
Ruotare la manopola delle funzioni di riscaldamento per selezione una funzione di riscaldamento.
| Fase 2 | Ruotare la manopola di controllo per selezionare la temperatura. |
| Fase 3 | Al termine della cottura, ruotare le manopole sono alla posizione off per spe-gnere ilorno. |
| Heating function | Application |
| 0 | Posizione di spento | Il forno è spento. |
| Resistenza inferiore | Per cuocere torte dal fondo croccante e conservare gli alimenti. |
| Grill | Per grigliare pezzi sottili e tostare il pane. |
| Griglia rapida | Per grigliare in grande quantità pezzi sottili di cibo e per tostare il pa- ne. |
| Cottura convenzione- le / Aqua Clean | Per cuocere e arrostire alimenti su una sola posizione della griglia. Far riferimento al capitolo "Manutenzione e pulizia" per ulteriori infor- mazioni su: Aqua Clean . |
| Cottura convenzionele umida | Questa funzione è stata progettata per risparmiare energia durante la cottura. Quando si utilizza esta funzione, la temperatura nella cavi- tà più differire alla temperatura impostata. La potenza di riscalda- mento più essere ridotta. Per ulteriori informazioni,fare riferimento al capitolo "Uso quotidiano", Note su: Cottura convenzionele umida. |
6.3 Note su: Cottura convenzionale umida
Questa funzione è stata usata per atteneri alla classe energetica e ai requisiti di ecodesign conformmente alla normativa EU 65/2014 e EU 66/2014. Test conformmente alla norma EN 60350-1.
La porta delorno dovrebbe essere chiusa in fase di cottura, di modo che la funzione non venga interrotta. Ciò garantisce inoltre che il
forno funzioni con la più elevata efficienza energetica possibile.
Quando si usa esta funzione la lampada si spegne automaticamente.
Per istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura convenzione umida. Perindicazioni generali relativamente al risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.
7. FUNZIONI DEL TIMER
7.1 Come impostare: Fine della cottura
Per impostare l'ora di spegnimento delle funzioni delorno.
| Fase 1 | Selezionare la funzione di cottura e regolare la temperatura |
| Fase 2 | Ruotare la manopola del timer al massimo. |
| Fase 3 | Ruotare la manopola del timer all'ora di fine.
Quando il tempo impostato arrivava alla fine, viene emesso un segnale e ilorno si spegne. |
| Fase 4 | Ruotare la manopola delle funzioni del forno e la manopola della temperatura in posizione di spen- to. |
Per impostare una funzione di riscaldamentorawn un tempo di cottura impostato, ruotare la manopola del timer sulla posizione iniziale.
8. UTILIZZO DEGLI ACCESSORI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
8.1 Inserimento di accessori

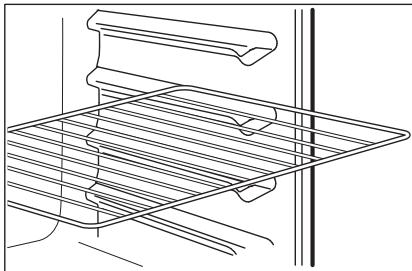

Griglia:
Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.
Leccarda:
Spingere la lamiera tra le guide del supporto ripiano.
9. FUNZIONI AGGIUNTIVE
9.1 Ventola di raffreddamento
Quando il fornò è in funzione, la ventola di raffreddamento si accende in modo automatico per tenere fresche le superfici del fornò. Dopao aver spento il fornò, la ventola di raffreddamento potrebbe continuare a funzionare fino a che il fornò non si è raffreddato.
9.2 Termostato di sicurezza
Un utilizzo inappropriato del forno o componenti difettose possono provocare un
surriscaldamento pericoloso. Per evitare che\
eso accada, il forno è dotato di un\
termostato di sicurezza che interrompe\
l'alimentazione della corrente elettrica.\
All'abbassamento della temperature, il forno\
si riaccende automaticamente.
10. CONSIGLIE SUGGERIMENTI UTILI
Fare riferimento ai capitoli sulla sicurezza.
10.1 Consigli di cottura
Il forn o presenta cinque posizioni di inserimento.
Contare le posizioni della griglia dal basso delorno.
Il vostro nuovo forno può cuocere o arrostire in modo differente rispetto al forno posseduto in precedenza. Le seguenti tabelle offrono le impostazioni standardi temperatura, tempo di cottura e posizione ripiano.
Qualora non si trovino le impostazioni per una ricetta speciale, cercarne una simile.
Cottura di dolci
Non apriere lo sportello delorno prima che siano trascorsi 3/4 del tempo di cottura.
Se si usano due piastre da forno contemporaneamente, tenere un livello vuoto tra una e l'altra.
Cottura di carni e pesce
Usare una leccarda per alimenti ad alto contentuto di grassi, onde evitare che nel
forno si formino macchie che non possono più essere rimoso.
Lasciare risposare la carne per circa 15 minuti prima di tagliarla, in modo da non perdere il sughetto.
Per evitare la formazione di fumo eccessivo nel forno durante la cottura arrosto,aggiungere dell'accua nella leccarda.Per evitare la condensa di fumo,aggiungere acqua agli volta che finisce.
Tempi di cottura
I tempi di cottura dipendono dal tipo, alla consistenza e dal volume del cibo.
Inizialmente, monitorare i risultati della cottura. Trovare le impostazioni migliori (livello di potenza, tempo di cottura, ecc.) per le proprie pentole, ricette e quantità quando si usa l'apparecchiatura.
10.2 Cottura al forno e cottura arrosti
Utilizzare la funzione: Cottura convenzionale.
| TORTE | (°C) | (min) | (°C) |
| Pietanze frullate | 170 | 2 | 45 - 60 |
| Impasto per pasta frolla | 170 | 2 | 20 - 30 |
| Torta di ricotta | 170 | 1 | 60 - 80 |
| Strudel | 175 | 3 | 60 - 80 |
| Crostata | 170 | 2 | 30 - 40 |
| Panettone, preriscaldare il forno vuoto | 160 | 2 | 90 - 120 |
| Plum cake, preriscaldare il forno vuoto | 175 | 1 | 50 - 60 |
| Biscotti | 140 | 3 | 30 - 35 |
| Biscotti, due livelli | - | - | 35 - 40 |
| Biscotti, tre livelli | - | - | 35 - 45 |
| TORTE | (°C) | (°C) | (min) | (°C) |
| Meringhe | 120 | 3 | 80 - 100 | Lamiera dolci |
| Meringhe, due livelli, preriscaldare ilorno vuoto | - | - | 80 - 100 | Lamiera dolci |
| Focaccine, preriscaldare ilorno vuoto | 190 | 3 | 12 - 20 | Lamiera dolci |
| Eclair | 190 | 3 | 25 - 35 | Lamiera dolci |
| Eclair, due livelli | - | - | 35 - 45 | Lamiera dolci |
| Crostatine | 180 | 2 | 45 - 70 | Stampa per torta, Ø 20 cm |
| Torta di frutta farcita | 160 | 1 | 110 - 120 | Stampa per torta, Ø 24 cm |
| Pan di Spagna | 170 | 1 | 50 - 60 | Stampa per torta, Ø 20 cm |
Preriscaldare il fornovuoto.
| PANE E PIZZA | (°C) | (min) |
| Pane bianco, 1 - 2 pezzi, 0,5 kg ciascuno | 190 | 1 | 60 - 70 | - |
| Pane di segale, il preriscalda-mentedo non è necessario | 190 | 1 | 30 - 45 | Stampa per pane |
| Panini, 6 - 8 panini | 190 | 2 | 25 - 40 | Lamiera dolci |
| Pizza | 230 - 250 | 1 | 10 - 20 | Lamiera dolci / Leccarda |
| Focaccine | 200 | 3 | 10 - 20 | Lamiera dolci |
Preriscaldare il fornovuoto.
Utilizzato la seconda posizione del ripiano, se non diversamente specificato.
Utilizzare la forma della torta.
| SFOR-MATI | (℃) | (min) |
| Flan di pasta, il pre-riscaldamento non è necessario | 200 | 40 - 50 |
| Flan di verdure, il preriscaldamento non è necessario | 200 | 45 - 60 |
| Quiche, utilizzare la prima posizione del ripiano | 180 | 50 - 60 |
| MATI SFOR- | (℃) | (min) |
| Lasagne | 180 - 190 | 25 - 40 |
| Cannelloni | 180 - 190 | 25 - 40 |
Utilizzare la seconda posizione del ripiano.
Utilizzare il ripiano metallico.
| CARNE | (℃) | (min) |
| Manzo | 200 | 50 - 70 |
| Maiale | 180 | 90 - 120 |
| Vitello | 190 | 90 - 120 |
| Roastbeef inglese, al sangue | 210 | 50 - 60 |
| Roastbeef inglese, cottura media | 210 | 60 - 70 |
| Roastbeef inglese, ben cotto | 210 | 70 - 75 |
Utilizzato la seconda posizione del ripiano.
| CARNE | (°C) | (min) |
| Spalla di maiale, con cotenna | 180 | 120 - 150 |
| Stico di maiale, 2 pezzi | 180 | 100 - 120 |
| Cosciotto di agnello | 190 | 110 - 130 |
| CARNE | (℃) | (min) |
| Pollo intero | 220 | 70 - 85 |
| Tacchino intero | 180 | 210 - 240 |
| Anatra intera | 175 | 120 - 150 |
| Oca intera | 175 | 150 - 200 |
| Coniglio, in peszzi | 190 | 60 - 80 |
| Lepre, tagliata a peszzi | 190 | 150 - 200 |
| Fagiano intero | 190 | 90 - 120 |
Utilizzare la seconda posizione del ripiano. Impostare la temperatura su 190^
| FISH | (I)
(min) | I |
| Trota / Orata | 40 - 55 | 3 - 4 pesci |
| Tonno / Salvone | 35 - 60 | 4 - 6 filetti |
10.3 Grill
Preriscaldare il fornovuoto.
Utilizzare la quarta posizione del ripiano.
Grigliare con l'impostazione della temperatura massima.
| GRILL | (kg) | (min)
Primo lato | (min)
Secondo lato |
| Bistecche di filetto, 4 pezzi | 0,8 | 12 - 15 | 12 - 14 |
| Bistecca di manzo, 4 pezzi | 0,6 | 10 - 12 | 6 - 8 |
| Salsicce, 8 | - | 12 - 15 | 10 - 12 |
| Braciale di maiale, 4 pezzi | 0,6 | 12 - 16 | 12 - 14 |
| Mezzo pollo, 2 | 1 | 30 - 35 | 25 - 30 |
| Kebab, 4 | - | 10 - 15 | 10 - 12 |
| Petto di pollo, 4 pezzi | 0,4 | 12 - 15 | 12 - 14 |
| Hamburgers, 6 | 0,6 | 20 - 30 | - |
| Filetto di pesce, 4 pezzi | 0,4 | 12 - 14 | 10 - 12 |
| Toast farciti, 4 - 6 | - | 5 - 7 | - |
| Toast, 4 - 6 | - | 2 - 4 | 2 - 3 |
10.4 Cottura convenzionale umida - accessori consigliati
Usare scatole e contentitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.
| Teglia da pizza | Pirofilia | Pirofile monopor-zione | Tortiera per flan |
| Scura, non riflettente28 cm di diametro | Scura, non riflettente26 cm di diametro | Ceramica diametro 8 cm, al-tezza 5 cm | Scura, non riflettente28 cm di diametro |
10.5 Cottura convenzionale umida
Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.
| (℃) | | (min.) |
| Roll dolci, 12 pezzi | vassoio di cottura o leccarda | 175 | 3 |
| Panini, 9 pezzi | vassoio di cottura o leccarda | 180 | 2 |
| Pizza surgelata, 0,35 kg | ripliano a filo | 180 | 2 |
| Rotolo con marmella- ta | vassoio di cottura o leccarda | 170 | 2 |
| Brownie | vassoio di cottura o leccarda | 170 | 2 |
| Souffle, 6 pezzi | stampini di ceramicica sulla gri- glia | 190 | 3 |
| Base pan di Spagna | teglia per timballo su griglia | 180 | 2 |
| Pan di Spagna | piatto da forno su griglia | 170 | 2 |
| Pesce al vapore, 0,3 kg | vassoio di cottura o leccarda | 180 | 2 |
| Pesce intero, 0,2 kg | vassoio di cottura o leccarda | 180 | 3 |
| X | L | (°C) | ↓ | (1 min.) |
| Filetto di pesce, 0,3 kg | teglia per pizza su griglia | 170 | 3 | 30 - 40 |
| Carne al vapore, 0,25 kg | vassoio di cottura o leccarda | 180 | 3 | 35 - 45 |
| Shashlik, 0,5 kg | vassoio di cottura o leccarda | 180 | 3 | 40 - 50 |
| Cookie, 16 pezzi | vassoio di cottura o leccarda | 150 | 2 | 30 - 45 |
| Macarons, 20 pezzi | vassoio di cottura o leccarda | 180 | 2 | 45 - 55 |
| Muffin, 12 pezzi | vassoio di cottura o leccarda | 170 | 2 | 30 - 40 |
| Pasta saporita, 16 pezzi | vassoio di cottura o leccarda | 170 | 2 | 35 - 45 |
| Biscotti di pasta frolla, 20 pezzi | vassoio di cottura o leccarda | 150 | 2 | 40 - 50 |
| Tortine, 8 pezzi | vassoio di cottura o leccarda | 170 | 2 | 30 - 40 |
| Verdure, al vapore, 0,4 kg | vassoio di cottura o leccarda | 180 | 2 | 35 - 45 |
| Omelette vegetariana | teglia per pizza su griglia | 180 | 3 | 35 - 45 |
| Verdure alla mediter-ranea, 0,7 kg | vassoio di cottura o leccarda | 180 | 4 | 35 - 45 |
Test secondo IEC 60350-1.
| Dolcetti, 20 per lamiera dolci | Cottura convenzionale | Vassoio da forno | 3 | 170 | 20 - 30 | - |
| Torta di me-le, 2 stampi Ø20 cm | Cottura convenzionale | Ripiano a fi-lo | 2 | 180 | 70 - 90 | - |
| Sponge ca-ke, stampo per torta Ø26 cm | Cottura convenzionale | Ripiano a fi-lo | 2 | 170 | 40 - 50 | Preriscaldare il forno per 10 minuti. |
| Frollini al burro | Cottura convenzionale | Vassoio da forno | 3 | 140 - 150 | 25 - 45 | - |
| Toast, 4 - 6
pezzi | Grill | Ripiano a fi-
lo | 4 | max. | 2 - 3 minuti sul pri-
mo lato; 2 - 3 mi-
nuti sul secondo
lato | Preriscaldare il forno
per 3 minuti. |
| Burger di
manzo, 6
pezzi, 0,6 kg | Grill | Ripiano me-
tallico e lec-
carda | 4 | max. | 20 - 30 | Mettere il ripiano me-
tallico al quarto livello
e la leccarda al terzo li-
vello del forno. Girare il
cibo a metà cottura.
Preriscaldare il forno
per 3 minuti. |
11. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
11.1 Note sulla pulizia
Agenti dipulizia
Pulire la parte anteriore delorno con un panno morbido imbevuto di acqua tiepida e deter-. gente delicato. Pulire e controllare la guarnizione della porta attorno al tetao della cavity.
Serviri di una soluzione detergente per pulire le superfici metalliche.
Pulire le macchie con un detergente delicato.
Uso quotidiano
Pulire la cavity dopo agli utilizzato. L'accumulo di grasso o di altri residui potrebbe causare un incendio.
L'umidità può formare condensa nel forno o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione il forno 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nel forno per più di 20 minuti. Asciuagare la cavity con un panno morbido après agli uso.
Accessori
Pulire tutti gli accessori dopo agli uso e lasciarli asciugare. Utilizzare un panno morbido imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglie.
Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.
11.2 Istruzioni d'uso: Pulizia con acqua
Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residiui di grasso e di cibo dalorno.
Fase 1 Versare l'acqua nell'incavo della cavity: 300 ml.
| Fase 2 | Impostare la funzione: |
Fase 3 Impostare la temperatura su 90^
Fase 4 Lasciare in funzione ilorno per 30 minuti.
Fase 5 Specnere il forn.
Fase 6 Attendere che ilorno sa sua freddo. Asciu-gare la cavity con un panno morbido.
11.3 Come rimuovere e installare? Porta
La porta del forno è dotata di due pannelli in vetro. É possibile rimuovere la porta del forno e i pannelli interni in vetro per pulirli. Leggere tutte le istruzioni "Rimozione e installmenta della porta" prima di togliere i pannelli in vetro.
ATTENZIONE!
Nonutilizzare il fornso sanza i pannelli in vetro.
Fase 1 Aprire completamente la porta e tenere le due cerniere.
Fase 2 Alzare e ruotare le levette complemente sulle due cerniere.
Fase 3 Chiudere la porta delorno fino alla prima posizione di aperture circa meta. Quindi sollevare e tirare in avanti la porta sfilandola alla sua sede.
Fase 4 Appoggiare la porta su una superficie stabile e coperta da un panno morbido.
Fase 5 Afferrare sui due lati la guida della porta (B) sul bordo superiore della stessa e premere verso l'interno per rilasciare the chiusura a scatto.
Fase 6 Rimuovere la copertura tirandola in avanti
Fase 7 Tenere il pannello in vetro della porta per l'estremita, ed estrarlo facendo attenzione. Verificare che il vetro scorra Completely fi-no a uscire dai supporti.
Fase 8
Pulire il pannello di vetro con dell'acqua saponata. Ascugare i pannelli di vetro facendo attenzione. Non pulire i pannelli in vetro in lavastoviglie.
Fase 9
Al termine della pulizia, installare il pannello in vetro e la porta del forno.
Accertarsi che la serigrafia sia sul lato interno della porta. Verificare che dati l'installazione, la superficie della cornice del pannello di vetro, nei punti delle seriografie, non risultati ruvida al fatto.
Se installato correttamente, il profilo della porta emete unclc.
Accertarsi di installare il pannello interno in vetro nelle sedi corrette.
11.4 Come sostituire: Lampadina
AVVERTENZA!
Pericolo di scosse elettriche.
La lampada potrebbe essere calda.
Tenere sempre la lampadina alogena con uno straccio, per evitare che dei residui di grasso vi brucino sopra.
Prima di sostituire la lampadina:
| Fase 1 | Fase 2 | Fase 3 |
| Spagnere il fornò. Attendere che il fornò sia freddo. | Estrarre la spina dalla presa di corrente. | Appoggiare un panno sul fondo del-la cavity. |
Lampadina posteriore
Fase 1
Girare il rivestimento di vetro per toglierlo.
Fase 2
Pulire il rivestimento di vetro.
Fase 3
Sostituire la lampadina con una adatta, termoresistente sino a 300^ .
Fase 4
Installare la calotta di vetro.
12. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
12.1 Cosa fare se...
In tutti i casi non inclusi in questa tabella si prega di contattare un Centro di Assistenza Autorizzato.
| Problema | Controllare se... |
| Il forno non si scalda. | È scattato il fusibile. |
| La guarnizione della por-ta è danneggiata. | Non utilizzato il forno. Contattare un Centro di Assistenza Autorizzato. |
| Fine della cottura - non è impostato | Impostare: Fine della cot-tura. Fare riferimento a "Funzioni dell'orologio". |
| La lampadina non si ac-cende. | La lampada è bruciata. |
12.2 Dati Assistenza
Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato.
Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati. La targhetta si trovava sul telao anteriore del forno. Non rimuovere la targhetta dei dati alla cavity del forno.
Consigliamo di annotarli in questo spazio:
| Modello (MOD.) | ...... |
| Codice Prodotto (PNC) | ...... |
| Numero di serie (S.N.) | ...... |
13. EFFICIENZA ENERGETICA
| Nome fornitore | Electrolux |
| Identificativo modello | KOIHH00K 949496730 |
| KOIHH00X 949496731 |
| Indice di efficienza energetica | 95.3 |
| Classe di efficienza energetica | A |
| Consumo di energia con un carico standard, in modalità tradiziona-le | 0.82 kWh/ciclo |
| Numero di cavità | 1 |
| Fonte di calore | Elettricità |
| Volume | 73 l |
| Tipo di forno | Forno a incasso |
| Massa | KOIHH00K | 24.0 kg |
| KOIHH00X | 24.0 kg |
- Per l'Unione europea secondo regolamenti UE 65/2014 e 66/2014.
Per la Repubblica di Bielorussia ai sensi di STB 2478-2017, appendice G; STB 2477-2017, allegati A e B.
Per l'Ucraina secondo 568/32020.
La classe di efficienza energetica non è applicabile alla Russia.
EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, fornia a vapore e grill - Metodi per la misura delle prestazioni.
13.2 Risparnio energetico
Ilorno è dotato di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.
Verificare che la porta del forno sia chiusa quando lo stesso è in funzione. Non aprire la porta del forno con eccessiva frequenza in fase di cottura. Tenere pulita la guarnizione della porta e verificare che sua saldamente fissata in posizione.
Servirsi di pentole in metallo per migliorare il risparmio energetico.
Ove possibile, non pre-riscaldare il forn o prima della cottura.
Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.
Calore residuo
Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura del forno al minimo 3-10 minuti prima della fine del processo di cottura. Il calore residuo all'interno del forno proseguirà la cottura.
Utilizzare il calore residuo per scaldare altri piatti.
Tenere in caldo gli alimenti
Scegliere l'impostazione di temperatura più Bassa per usare il calore residuo e tener calda la pietanza.
Cottura convenzionale umida
Funzione progettata per risparmiare energia in fase di cottura.
Quando si utilizeszza esta funzione la luce è spenta.
14. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifui di derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che
riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
PENSAMOS EN USTED
