Tipo di prodotto	Frigorifero-congelatore combinato
Marca	Haier
Modello	HDW1620DNPD / HDW1620CNPK
Larghezza minima richiesta	920 mm
Profondità minima richiesta	1137 mm
Alimentazione elettrica	230 V ~ 50 Hz
Intervallo di temperatura frigorifero	2 °C a 8 °C (regolabile tramite app con precisione di 1 °C)
Intervallo di temperatura congelatore	da -18 °C a -25 °C (Super congelamento)
Funzioni speciali	Super raffreddamento, Super congelamento, Modalità Eco, Modalità Vacanze, Sbrinamento automatico, Regolazione fine
Wi-Fi integrato	Sì, compatibile con l'app Hon
Reversibilità della porta	Sì
Pannello di controllo	Tasti Accensione/Spegnimento e Modalità, indicatori LED
Illuminazione interna	Sì
Ripiani	Mobili
Cassetto per verdure	Sì
Cassetti del congelatore	Sì
Balconcini	Sì
Piedini di livellamento	Sì
Codice di errore ventola	LED 6°C lampeggiante
Modalità demo	Attivabile tenendo la porta aperta e premendo Accensione/Spegnimento quindi 5 volte Modalità

Domande frequenti - HDW1620DNPD - HDW1620CNPK HAIER

Come regolare la temperatura del frigorifero?

Aprire la porta del frigorifero, quindi premere il tasto Modalità per scorrere le temperature. Il LED corrispondente si accende. È possibile anche regolare la temperatura con precisione tramite l'app Hon.

Come attivare la funzione Super raffreddamento?

Premere più volte il tasto Modalità finché il LED Super raffreddamento non si accende. La temperatura passa automaticamente a 2°C. La funzione si interrompe dopo 30 ore o premendo nuovamente Modalità.

Cosa fare se il LED 6°C lampeggia?

Indica un errore della ventola. Contattare l'assistenza tecnica Haier per risolvere il problema.

Come connettere il frigorifero al Wi-Fi?

Scarica l'app Hon, crea un account o accedi, quindi segui le istruzioni di accoppiamento. Per attivare il Wi-Fi sull'apparecchio, tieni premuto il tasto Modalità per 2 secondi finché l'icona Wi-Fi non si accende.

Come invertire la porta del frigorifero?

Utilizzare un cacciavite elettrico. Svitare il coperchio della cerniera superiore, svitare la cerniera superiore, rimuovere il coperchio e la cerniera centrale, quindi la cerniera inferiore. Montare il piedino della cerniera, la cerniera centrale, la piastra superiore e il coperchio. Le istruzioni dettagliate sono nel manuale.

Come utilizzare la modalità Eco?

La modalità Eco può essere attivata solo tramite l'app Hon. Imposta automaticamente il frigorifero a 5°C e il congelatore a -18°C per ottimizzare la conservazione degli alimenti.

Come attivare la modalità Vacanze?

Attiva la modalità Vacanze dall'app Hon. I LED si spengono e il frigorifero funziona a basso consumo, il congelatore continua normalmente. Per uscire, disattivala nell'app.

Perché la temperatura non cambia con i pulsanti?

Se hai regolato la temperatura tramite l'app Hon, i LED del pannello di controllo si spengono (tranne Wi-Fi). Utilizza l'app per modificare la temperatura o resetta l'apparecchio tenendo premuto TEMP e premendo 5 volte Accensione/Spegnimento entro 5 secondi.

Come mantenere il frigorifero?

Lo sbrinamento è automatico. Pulire regolarmente i ripiani, i cassetti e le guarnizioni con un panno morbido e acqua saponata. Evitare detergenti abrasivi.

Cosa fare in caso di interruzione di corrente?

L'ultimo livello di raffreddamento impostato viene conservato. Ripristina le impostazioni predefinite tenendo premuto il tasto TEMP e premendo 5 volte Accensione/Spegnimento entro 5 secondi.

MANUALE UTENTE HDW1620DNPD - HDW1620CNPK HAIER

DESCRIZIONE DEL PRODOTTO 92
Requisiti di spazio 92
UTILIZO 93
Utilizzo 93
Temperatura personalizzata 93
Regolazione di precisione 94
Funzione Super Cool 94
Funzione Super Freeze 94
Modalità Eco. 95
Funzione Holiday 95
Sbrinamento 95
Modalità Demo 95
Codici di erre 95
CONNECTIONDELL'APP (solo contento) 96
PROCEDURA DI ACCOPPIAMENTO DELL'APP 96
Fase 1 96
Fase 2 96
Fase 3 96
Utilizzato della funzione Wi-Fi 97
REVERSIBILITA DELLO SPORTELLO 98

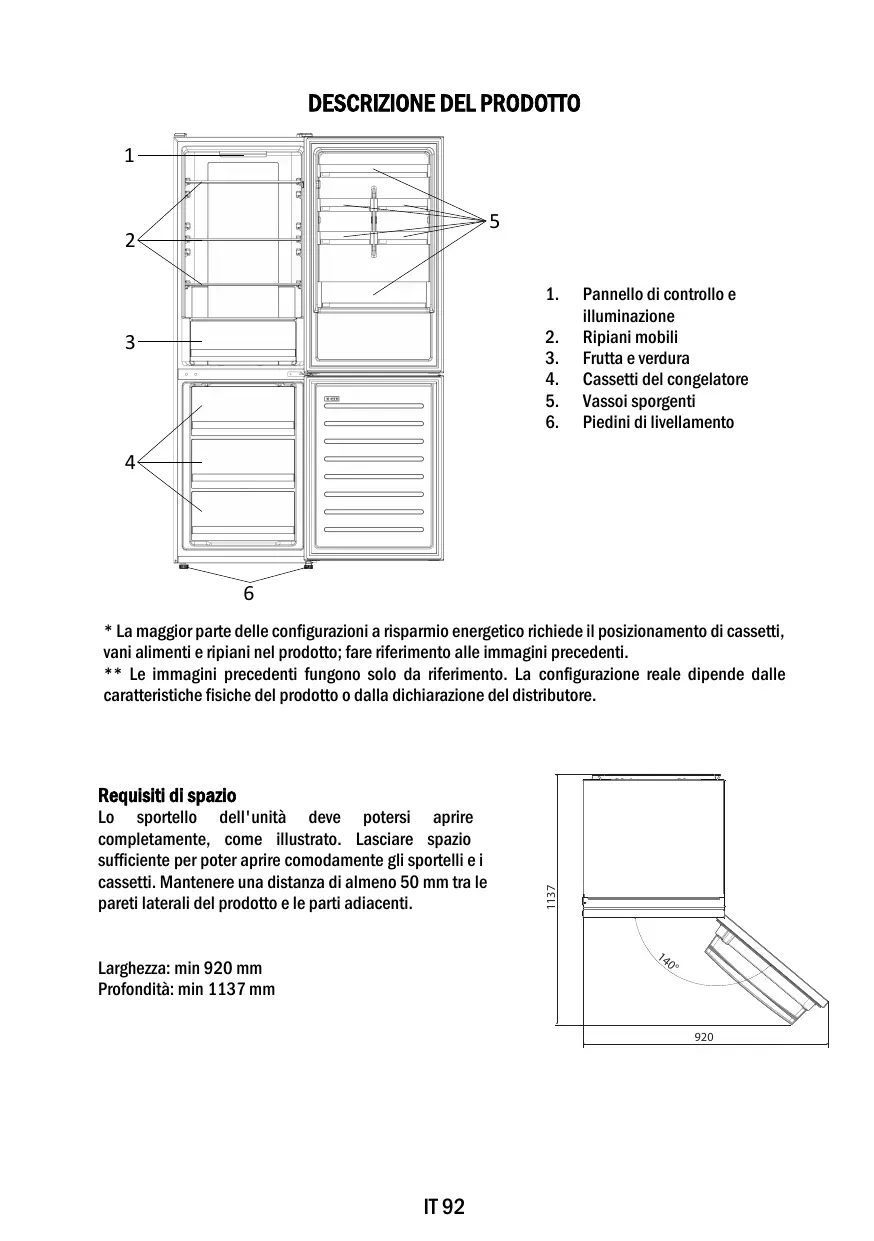

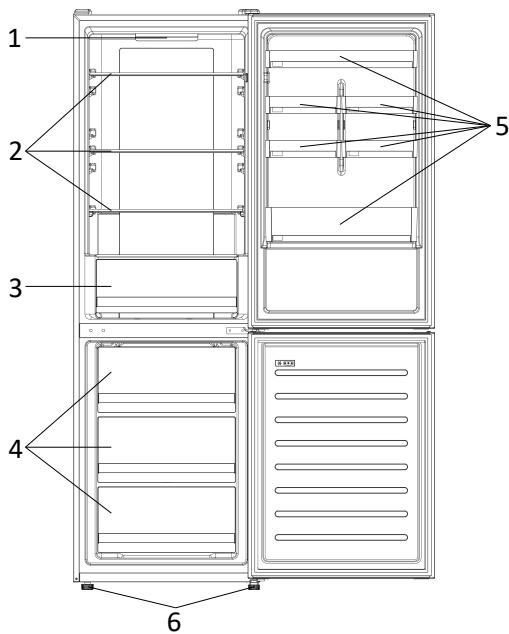

DESCRIZIONE DEL PRODOTTO

1. Pannello di controllo e illuminazione
2. Ripiani mobili
3. Frutta e verdura
4. Cassetti del congelatore
5. Vassoi sporgenti

6. Piedini di livellamento

7. La maggior parte delle configurazioni a risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.
   ** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle coratteristiche fisiche del prodotto o alla dichiarazione del distributore.

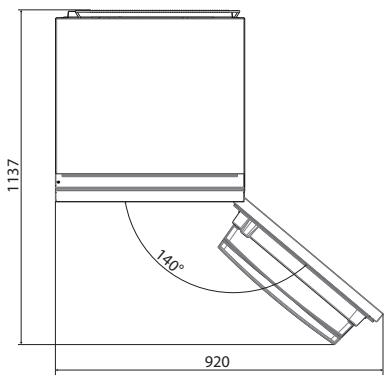

Requisiti di spazio

Lo sportello dell'unità deve potersi après completinge, come illustrato. Lasciare spazio sufficiente per poter après comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50~mm tra le pareti laterali del prodotto e le parti adiacenti.

Larghezza: min 920 mm
Profondità: min 1137 mm

UTILIZZO

① Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico.
② Tasto "Mode": per selezionare la temperatura del frigorifero o le funzioni speciali.
③ Icona Wi-Fi: indica se I'elettrodomestico e collegato all'app.
④ Icona Super Cool: indica se la funzione è attivata.
⑤ Livelli di temperatura: indicano la temperatura selezionata.

Utilizzo

• Inserire la spina dell'elettrodomestico L'elettrodomestico si accende automaticamente.
  La temperaturaiene impostata automaticamente a 4^ nel frigorifero e a -18^ nel congelatore.
• Per cancellare la temperature, con lo sportello del frigorifero aperto, premere il tasto "Mode". Quando l'impostazione aumenta, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto "Mode" e si modifica la temperature, viene emesso un segnale acustico.
• In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.
• Per ripristinare l'impostazione predefinita, con lo scherno acceso tenere premuto il tasto della temperatura e premere il tasto di accensione/spegnimento per 5 volte entro 5 secondi.
• In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4^ . In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6 8^ , in modo da Maintainere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 2 4^ per evitare che il frigorifero si avvi e si arresti frequentemente.

Temperatura personalizzata

Dall'app è possibile personalizzare la temperatura del vano frigorifero. É possibile impostare la temperatura con una sensibilità di 1^ e selezionare una temperatura da 2^ a 8^ nel frigorifero. Ogni volta che si modifica la temperatura, viene emesso un segnale acustico. Quando la temperatura viene selezionata dall'app, il pannello di controllo non indica nulla, tutte le spie a LED della temperatura sono spente ed è accesa solo l'icona Wi-Fi.

Regolazione di precisione

La modalità di selezione per la regolazione di precisione consente di impostare le temperature per sottolivelli; agli livello di temperatura ha 3 sottolivelli.

Utilizzo della funzione di regolazione di precisione:

• Tenere premuto per 8 secondi il tasto "Mode" per accederate alla modalità di selezione della regolazione di precisione. Quando l'elettrodomestico passa in questa modalità, viene emesso un segnale acustico e il LED del livello di raffreddamento selezionato lampegia.
• Premendo brevamente il tasting "Mode" entro 5 secondi, la regolazione di precisione aumenta e a agli pressione viene emesso un segnale acustico.
• Durante la regolazione di precisione, il LED del livello di raffreddamento selezionato è fisso, nella LED del sottolivello selezionato lampegia.
• Se non si preme alcun tasto per 3 secondi, ilsystema esce automaticamente alla modalità di selezione della regolazione di precisione. L'impostazione di regolazione di precisione viene salvata e il LED della temperatura del frigorifero selezionata rimane accesso fisso.
  Se la regolazione di precisione viene attivata nuovamente, l'impostazione parte dal livello memorizzato precedentemente.

Funzione Super Cool

E preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelerer la raffreddamento degli alimenti freschi e protege quelli più conservati da un riscaldamento indesiderato. Quando la funzione è attenuata, la temperature del frigorifero viene impostata automaticamente a 2^ .

Utilizzo della funzione Super Cool:

• La funzione può essere attivata premendo più volte il tasto "Mode" sino a quando si accende il LED Super Cool o effettuant la selezione dall'app. Se la funzione è attivata, sul pannello di controllo si accende l'icona corrispondente.
  Per uscire alla funzione Super Cool, premere nuovamente il tasting "Mode".
  La funzione Super Cool si disattiva automaticamente dopo 30 ore di funzionamento.
• Quando la funzione Super Cool si disattiva, l'icona correspondente del pannello di controllo si spegne e viene ripristinato il livello di raffreddamento impostato precedentamente.

Funzione Super Freeze

La funzione di congelamento rapido accelerata il congelamento degli alimenti freschi e protegge quelli gli conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile impostare la funzione Super Freeze su 24 ore prima dell'uso. Quando la funzione è attivata, la temperature viene impostata automaticamente a -25 °C.

Utilizzo della funzione Super Freeze:

• Per attivare la funzione, basta selezionaria dall'app. L'attivazione della funzione è indicata dall'app; il pannello di controllo non indica nulla.

Per uscire alla funzione Super Freeze, disattivarla dall'app.
La funzione Super Freeze si disattiva automaticamente dopo 50 ore.

Modalità Eco

É possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliorie conservazione degli alimenti. Quando la funzione è attivata, la temperature viene impostata automaticamente a 5 °C nel frigorifero e a -18 °C nel congelatore. Utilizzo della modalità Eco:

• Per attivare la funzione, basta selezionaria dall'app. L'attivazione della funzione è indicata dall'app; il pannello di controllo non indica nulla.
  Per uscire alla modalita Eco, disattivarla dall'app. Verra ripristinata la temperatura selezionata precedentente.
• La modalità Eco si disattiva automaticamente quando si scegli un'altra funzione dal pannello di controllo.

Funzione Holiday

La funzione Holiday può essere attivata per ridurre i consumi energetici quando l'elettrodomestico non viene utilizzato regolarmente. Quando la funzione è attivata, le spie a LED si spengono (anche se si agli sportello) e il frigorifero funziona in modalità a basso consumo, nelle il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

• Per attivare la funzione, basta selezionaria dall'app. L'attivazione della funzione è indicata dall'app; il pannello di controllo non indica nulla.
• Per uscire alla funzione Holiday, disattivarla dall'app. Verrà ripristinata la temperatura selezionata precedentente.
• La funzione Holiday si disattiva automaticamente quando si scegli un'altra funzione dal pannello di controllo.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

HCS

Quando viene raggiunto un determinato livello di umidità, le fibre del filtro HCS si aprono facendo diminuire l'umidità, per poi richiudersi.

Modalità Demo

Con lo sportello del frigorifero aperto, tenere premuto il tasto di accensione e spegnimento e fare 5 volte clic sul tasto SET. Il frigorifero passa alla modalità Demo. Per uscire alla modalità, tenere premuto l'interruttore dello sportello e premere nuovamente il tasto mode per 5 secondi.

Codici di erre

Se il LED 6^ lampeggia, si è verificato un erre dell'ventola. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

CONNECTIONDELL'APP (solo contentuto)

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Fase 1

• Scaricare l'applicazione hOn

Fase 2

• Creare un account nell'app hOn o accederere se esiste già un account

Fase 3

Per I'accoppiamento, seguire le istruzioni dell'app hOn

Utilizzo della funzione Wi-Fi

Per attivare la funzione Wi-Fi, tenere premuto per 2 secondi il tasto "Mode"; I'icona Wi-Fi si accende e viene emesso un segnale acustico.

Se la funzione Wi-Fi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in quello stato per 30 minuti. Perutilizzare la modalità di configurazione:

• Tenendo premuto il tasto "Mode" per 2 secondi (e meno di 8 secondi), il frigorifero alla nella modalità di configurazione Wi-Fi e viene emesso un segnale acustico. L'icona Wi-Fi comincía a lampeggiare.
• Seguire le istruzioni dell'app per configurare la funzione Wi-Fi (v.?).
• Una volta configurata la funzione Wi-Fi e stabilita la connessione, l'icona Wi-Fi rimane sempre accesa.
• Dopo 30 minuti sulla effettare alcuna operazione, la modalità di configurazione Wi-Fi si disattiva automaticamente.
• Se la funzione Wi-Fi è stata configurata, la riconnessione aviene automaticamente in base ai dati di configurazione.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimenzione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.

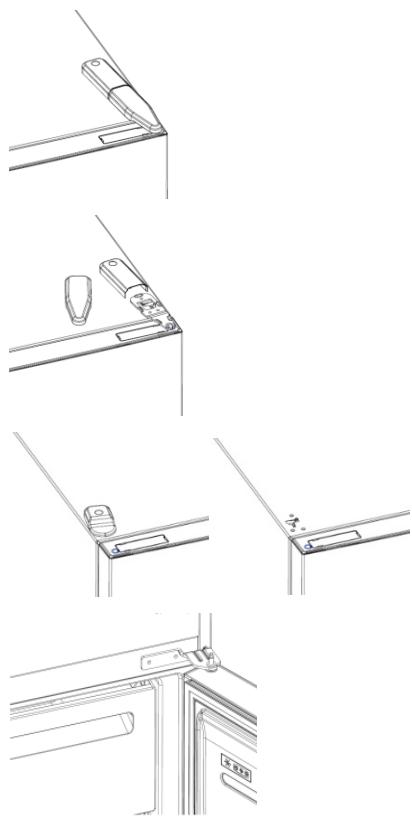

REVERSIBILITA DELLO SPORTELLO

Utensilinecessari: Avvitatore elettrico

1. Togliere il coperchio della cerniera superiore
2. Svitare la cerniera superiore
3. Rimuovere il coperchio della cemiera superiore (sinistra)
4. Rimuovere la cerniera centrale

1. Rimuovere la cemiera inferiore
2. Montare il piedino della cerniera
3. Montare la cemiera centrale
4. Montare la piastra della cerniera superiore
5. Montare il coperchio della cemiera superiore
