Tipo di prodotto	Condizionatore reversibile Inverter
Marca	Panasonic
Modello	FZ 5
Categoria	Fotocamera (secondo il manuale)
Alimentazione	220-240 V ~ 50 Hz (stima)
Telecomando	Batterie AAA o R03 (durata circa 1 anno), portata 8 m
Modalità di funzionamento	AUTO, RISCALDAMENTO, RAFFREDDAMENTO, DEUMIDIFICAZIONE, MILD DRY COOLING
Funzioni speciali	ECONAVI, AUTO COMFORT, nanoe-G, POWERFUL/QUIET
Sensori	Sensore di attività umana, sensore di luce solare
Timer	2 set di timer ON/OFF, ripetizione quotidiana
Sistema multi-split	Possibilità di collegare più unità interne a una singola unità esterna
Pulizia del filtro	Ogni 2 settimane: lavare con acqua, asciugare all'ombra
Pulizia del sensore	Ogni 2 settimane: con un bastoncino di cotone asciutto
Manutenzione del pannello anteriore	Pulire con un panno morbido e asciutto, smontabile per il lavaggio
Sicurezza	Interruttore differenziale raccomandato; non utilizzare solventi o prodotti infiammabili
Accessori forniti	Telecomando, batterie AAA×2, supporto telecomando, viti×2
Intervallo di temperatura (raffreddamento)	Interno: 16-32 °C DB; Esterno: -10-43 °C DB (secondo il modello)
Intervallo di temperatura (riscaldamento)	Interno: 16-30 °C DB; Esterno: -15-24 °C DB (secondo il modello)
Refrigerante	Tipo specificato (consultare un rivenditore autorizzato)
Peso e dimensioni	Non specificato nel manuale

Domande frequenti - FZ 5 PANASONIC

Come pulire il filtro dell'aria?

Il filtro dell'aria deve essere pulito ogni 2 settimane. Rimuovere il filtro, lavarlo delicatamente con acqua, risciacquare e asciugare completamente all'ombra, lontano dal fuoco o dalla luce diretta del sole. Se il filtro è danneggiato, sostituirlo immediatamente.

Cosa fare se la spia TIMER lampeggia?

Il lampeggio della spia TIMER può indicare un codice di errore. Utilizzare il telecomando per recuperare il codice: tenere premuto il tasto TIMER ON per almeno 5 secondi, quindi premere il tasto SET fino a sentire un bip per annotare il codice di errore. Contattare quindi un rivenditore autorizzato.

Come utilizzare la modalità ECONAVI?

La modalità ECONAVI ottimizza il risparmio energetico rilevando l'attività umana e la luce solare. Premere il tasto ECONAVI sul telecomando per attivarla. Il sensore di attività umana regola la temperatura in base al livello di attività, e il sensore di luce solare compensa le variazioni di insolazione.

Perché l'unità interna emette un rumore di acqua che scorre?

Questo rumore è normale e proviene dalla circolazione del fluido refrigerante all'interno dell'apparecchio. Non è necessario alcun intervento.

Come impostare il timer?

Premere TIMER ON o OFF per selezionare la modalità (ON o OFF). Impostare l'ora desiderata con i tasti ▲/▼, quindi premere SET per confermare. Per annullare, selezionare il timer interessato e premere CANCEL. Il timer si ripete quotidianamente.

Cosa significa il lampeggio della spia POWER?

Il lampeggio della spia POWER può indicare che l'unità è in modalità RISCALDAMENTO e sta aspettando che la temperatura salga, oppure che è in modalità sbrinamento. In modalità RISCALDAMENTO, la spia lampeggia all'avvio; se il flusso di aria calda non esce, l'unità è in sbrinamento. Se il lampeggio persiste, consultare le istruzioni di risoluzione dei problemi.

Come disattivare il filtro integrato nanoe-G?

Tenere premuto il tasto NANOE-G fino a quando si sente un breve bip. Questo disattiva la disattivazione del filtro integrato, ma il nanoe-G continuerà a purificare l'aria. Per ripristinare la funzione, tenere premuto il tasto fino a un lungo bip.

Cosa fare in caso di codice di errore?

Se viene visualizzato un codice di errore (ad esempio 'H99'), utilizzare il telecomando in modalità test: tenere premuto il tasto TIMER ON per 5 secondi, quindi premere SET fino a sentire un bip e annotare il codice. Dopo la verifica, spegnere l'apparecchio e consegnare il codice a un rivenditore autorizzato per la riparazione.

Come utilizzare la modalità POTENTE/SILENZIOSO?

Premere il tasto POWERFUL/QUIET per passare da una modalità all'altra: POWERFUL (potente), QUIET (silenzioso) e NORMAL. La modalità POWERFUL raggiunge rapidamente la temperatura desiderata e si arresta automaticamente dopo 20 minuti (in modalità semplice). La modalità QUIET riduce il rumore del flusso d'aria.

Qual è l'intervallo di temperatura di funzionamento?

In modalità RAFFREDDAMENTO, l'unità interna funziona tra 16 °C e 32 °C (temperatura a bulbo secco) e l'unità esterna tra -10 °C e 43 °C. In modalità RISCALDAMENTO, l'unità interna funziona tra 16 °C e 30 °C e l'unità esterna tra -15 °C e 24 °C. Questi valori possono variare a seconda del modello.

MANUALE UTENTE FZ 5 PANASONIC

Istruzioni di funzionamento

42-51

Condizionatore d'aria

Grazie per aver acquistato un climatizzatore Panasonic. Istruzioni d'installazione allegate.

Prima di utilizzare l'unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

Handleiding

52-61

Airconditioner

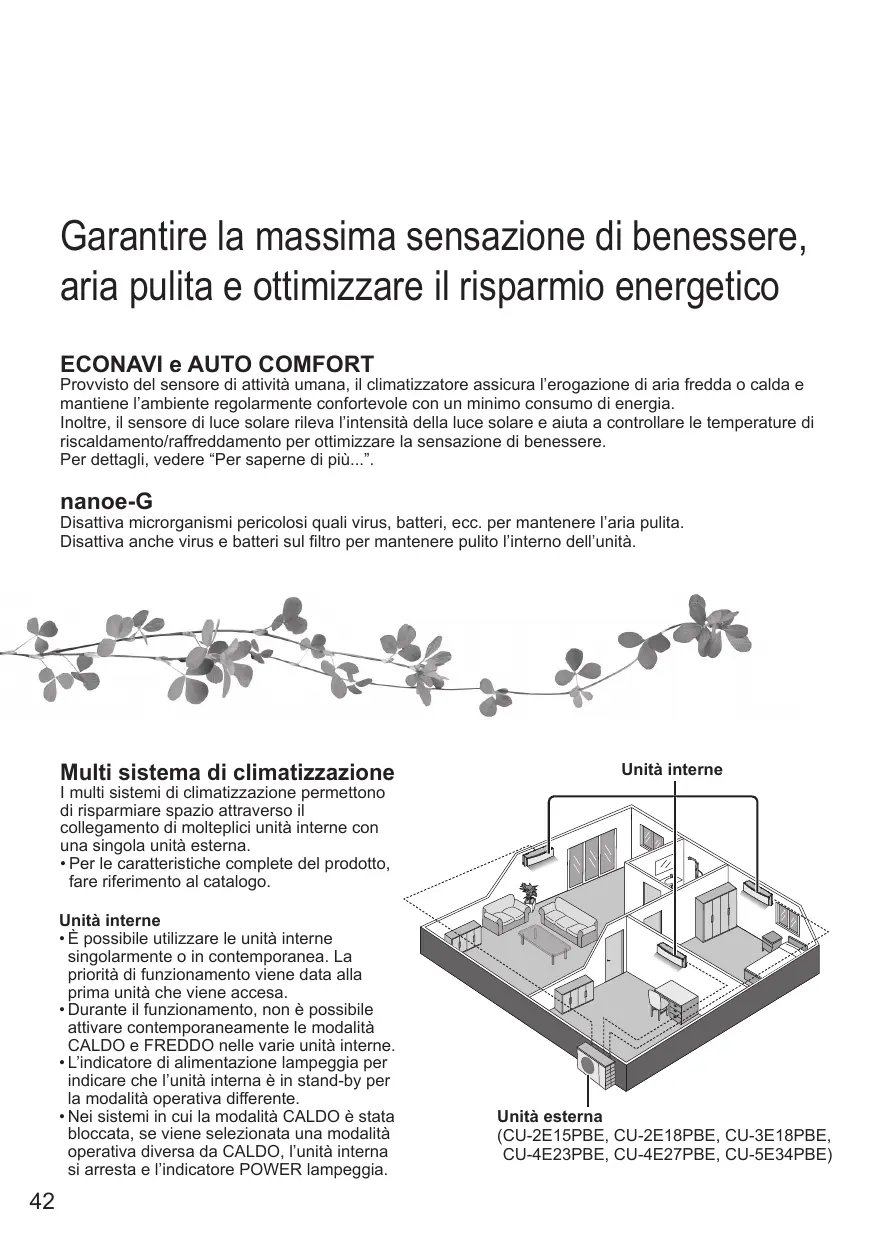

Garantire la massima sensazione di benessere, aria pulita e ottimizzare il risparmio energetico

ECONAVI e AUTO COMFORT

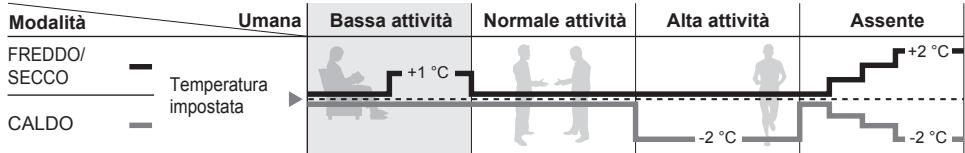

Provvisto del sensore di attività umana, il climatizzatore assicura l'erogazione di aria fredda o calda e mantiene l'ambiente regolarmente confortevole con un minimo consumo di energia.

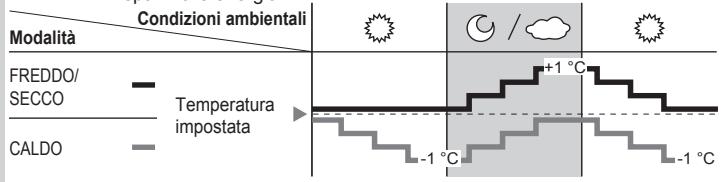

Inoltre, il sensore di luce solare rileva l'intensità della luce solare e aiuta a controllare le temperature di riscaldamento/raffreddamento per ottimizzare la sensazione di benessere.

Per dettagli, vedere "Per saperne di più...".

nanoe-G

Disattiva microrganismi pericolosi quali virus, batteri, ecc. per mantenere l'aria pulita. Disattiva anche virus e batteri sul filtro per mantenere pulito l'interno dell'unità.

Multi sistema di climatizzazione

I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.

- Per le caratteristiche complete del prodotto, fare riferimento al catalogo.

Unità interne

• È possibile utilizzare le unità interne singolarmente o in contemporanea. La priorità di funzionamento viene data alla prima unità che viene accesa.
• Durante il funzionamento, non è possibile attivare contemporaneamente le modalità CALDO e FREDDO nelle varie unità interne.
• L'indicatore di alimentazione lampeggia per indicare che l'unità interna è in stand-by per la modalità operativa differente.
• Nei sistemi in cui la modalità CALDO è stata bloccata, se viene selezionata una modalità operativa diversa da CALDO, l'unità interna si arresta e l'indicatore POWER lampeggia.

Unità interne

Unità esterna

Inserimento delle batterie

① Estrarre il coperchio posteriore del telecomando
② Inserire batterie AAA o R03 (può essere utilizzato per circa 1 anno)
③ Chiudere il coperchio

TIMER ON 1 2 3 SET OFF CANCEL SET CHECK CLOCK RESET Panasonic INVERTER

Impostazione dell'orario

① Premere CLOCK
② Impostazione timer
③ Confermare

AIR CONDITIONER AUTO HEAT COOL DRY MILD DRY OFF/ON① ECONAVI MODE MILD DRY COOLING POWERFUL QUINT TEMP FAN SPEED NANOE-G AIR SWING SET CHECK CLOCK AC RC RESET 1 2 3 10.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 2.00 Panasonic INVERTER

Funzionamento di base

① Selezionare la modalità desiderata

② Avviare/arrestare l'apparecchio

- Verificare che l'indicazione OFF OFF sia attivata per iniziare.

③ Selezionare la temperatura desiderata

• Gamma di selezione: 16 °C \~ 30 °C.
- L'utilizzo dell'unità entro la temperatura consigliata può far risparmiare energia.
CALDO : 20 °C \~ 24 °C.
FREDDO : 26 °C \~ 28 °C.
SECCO : 1 °C \~ 2 °C in meno della temperatura ambiente.

8m

• Per oscurare o ripristinare la luminosità dell'indicatore dell'unità, tenere premuto ▲ per 5 secondi.

- Usare il telecomando entro 8 metri dal ricevitore telecomando dell'unità interna.

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifica senza preavviso e verranno aggiornati in base alle innovazioni future.

Indice

Precauzioni per la sicurezza 44-45

Modalità d'uso 46-47

Per saperne di più... 48-49

Istruzioni per il lavaggio....50

Soluzione dei problemi ..... 51

Informazioni 62

Accessori

• Telecomando
  • 2 batterie AAA o R03
• Supporto telecomando
  • 2 viti per supporto telecomando

Precauzioni per la sicurezza

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue: In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE	Questo simbolo indica un pericolo di morte o lesioni gravi.
ATTENZIONE	Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indicau n'azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

AVVERTENZE

Unità interna e unità esterna

L'uso di questo apparecchio non è destinato a bambini di 8 anni e oltre e persone con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso sicuro dell'apparecchio e comprendano i rischi implicati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso di qualunque tipo di refrigerante specificato.

L'uso di un refrigerante diverso da quello specificato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infiammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, i componenti rotanti possono provocare lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all'aria fredda per un periodo di tempo prolungato al fine di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull'unità, si può cadere in modo accidentale.

Telecomando

Non permettere a bambini piccoli di giocare con il telecomando, al fine di evitare che ingeriscano accidentalmente le batterie.

Alimentazione

Per evitare surriscaldamento e incendio, non utilizzare un cavo modificato, un connettore, una prolunga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico:

• Non condividere la presa di corrente con altri apparecchi.
  • Non utilizzare con mani bagnate.
• Non piegare eccessivamente il cavo di alimentazione elettrica.
• Non mettere in funzione o arrestare l'unità inserendo o tirando la spina di alimentazione.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualificato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l'installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Per evitare surriscaldamento, incendio o shock elettrico:

• Inserire correttamente la spina di alimentazione.
• La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.

Smettere di usare il prodotto quando si verifica un'anormalità/guasto escollegare la spina dalla presa di corrente o portare l'interruttore o il salvavita su OFF.

(Rischio di fumo/fiamme/scosse elettrice) Esempi di anormalità/guasto

• L'interruttore differenziale (ELCB) scatta di frequente.
• Si sente un odore di bruciato.
• Si nota un rumore o vibrazione anormale dell'unità.
  • L'unità interna perde acqua.
• Il cavo o spina di alimentazione si scaldano in maniera anormale.
• Non è possibile controllare la velocità della ventola.
• L'unità smette immediatamente di funzionare quando la si accende.
• La ventola non si ferma neanche se si interrompe il funzionamento.
  Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:

- Prima di pulire o eseguire la manutenzione,

- In caso di inutilizzo prolungato dell'apparecchio, oppure

- Durante attività anomala delle spie luminose.

ATTENZIONE

Unità interna e unità esterna

Non lavare l'unità interna con acqua, benzina, diluenti o polveri detergenti aggressive al fine di evitare danni o corrosione all'unità.

Non usare per la conservazione di attrezzatura di precisione, cibo, animali, piante, lavori d'arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc.

Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d'aria.

Non esporre piante o animali direttamente al flusso dell'aria per evitare lesioni, ecc.

Non toccare l'aletta in alluminio affilata, parti affiliate possono causare delle lesioni.

Non accendere l'unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l'unità.

Non installare l'unità in aree con presenza di olio e fumo per prevenire danni all'unità.

Non smontare l'unità per la pulizia al fine di evitare lesioni.

Quando si pulisce l'unità, non salire su una panca instabile per evitare lesioni.

Non posizionare un vaso o un contenitore d'acqua sull'unità. L'acqua può entrare nell'unità e ridurre l'isolamento. Ciò può causare uno shock elettrico.

Non aprire la finestra o la porta per un periodo di tempo prolungato durante il funzionamento in modalità FREDDO/SECCO.

Evitare perdite d'acqua assicurandosi che il tubo di scarico sia:

• Collegato correttamente,
• Mantenuto libero da canali di scolo e contenitori, oppure
• Non immerso in acqua

Dopo un lungo periodo di uso o un utilizzo con qualsiasi attrezzatura che funziona con combustibile, areare regolarmente la stanza.

Quando l'apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell'unità.

Telecomando

Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando.

Per prevenire malfunzionamenti o danni del telecomando:

• Se si prevede che l'apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie.
• Devono essere inserite nuove batterie dello stesso tipo che rispettano la polarità indicata.

Alimentazione

Non staccare la spina tirando il cavo al fine di prevenire uno shock elettrico.

POWER (Terre) (Narancione) (Arancione) (Arancione) (Arancione) (ECONAVI Per ottimizzare il risparmio energetico ECONAVI MODE (Meode) Per selezionare la modalità operativa AUTO CALDO FREDDO SECCO - Per la propria comodità - Per godere dell'aria calda - Per godere dell'aria fresca - Per deumidificare l'ambiente MILD DRY COOLING Singola Per migliorare l'umidità e il livello di condensa • Questa operazione riduce la secchezza dell'aria e crea un ambiente domestico confortevole con la sola modalità FREDDO. • Quando la direzione del flusso dell'aria verticale è impostata su AUTO, essa si arresta alla posizione più bassa per evitare il contatto con l'aria fredda. È però possibile regolare manualmente la direzione delle alette. Multipla • Funzione non applicabile. POWERFUL/ QUIET Per alternare tra il livello potente e silenzioso POWERFUL → QUIET → NORMAL POTENTE: Per raggiungere rapidamente la temperatura POWERFUL Singola La funzione si arresta automaticamente dopo 20 minuti. Multipla Premere di nuovo il tasto o spegnere l'unità per arrestare questa operazione. SILENZIOSO: Per godere di un funzionamento silenzioso QUIET • Questa operazione riduce il rumore del flusso d'aria dell'unità. Indicatore Sensore di attività umana Sensore di luce solare e ricevitore telecomando Display telecomando AIR CONDITIONER AUTO HEAT COOL DRY MILD DRY OFF/ON® AUTO COMFORT MODE NANOE-G MILD DRY COOLING TEMP POWERFUL/ QUIET FAN SPEED AIR SWING TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER Tenere premuto per circa 10 secondi per mostrare l'impostazione della temperatura in °C o °F. Premere per ripristinare l'impostazione predefinita del telecomando. Da non utilizzare in operazioni normali. FAN SPEED Selezione della velocità ventola (Display telecomando) AUTO → ■→ ■■→ ■■■→ ■■■→ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■

Tasto Auto OFF/ON

AUTO OFF/ON

Da utilizzare quando il telecomando è fuori posto o presenta anomalie. Sollevare il pannello anteriore:

1. Premere il tasto una volta per usare la modalità AUTO.
2. Premere e tenere premuto il tasto fino a quando non si sente 1 bip, quindi rilasciare, per usare la modalità FREDDO forzato.
3. Ripetere il punto 2. Premere e tenere premuto il tasto fino a quando non si sentono 2 bip, quindi rilasciare per usare la modalità CALDO forzato.
4. Premere nuovamente il tasto per spegnere.

Per aumentare al massimo il benessere

AUTO COMFORT

NANOE-G

Per purificare l'aria

NANOE-G

• nanoe-G si avvia automaticamente quando si accende l'unità
• Può essere attivato anche quando l'unità è spenta. In questa condizione, l'unità opererà come una ventola in base all'impostazione AUTO della velocità della ventola e dell'oscillazione delle alette.

- Questa operazione non può essere eseguita o sarà interrotta qualora un'altra unità interna stia attivando la modalità CALDO.

Per disattivare i virus/batteri nel filtro

NANOE-G POWER

• Dopo lo spegnimento dell'unità, la disattivazione del filtro incorporato nanoe-G può attivarsi per 150 minuti al massimo. L'accensione dell'unità annulla questa operazione.
• Per disattivare questa operazione in futuro, premere e tenere
  premuto NANOE-G fino a quando non si sente un breve bip. Questo non disattiverà il nanoe-G per purificare l'aria.

- Per ripristinare la disattivazione del filtro incorporato nanoe-G, premere e tenere premuto NANOEG fino a quando non si sente un lungo bip.

Regolazione della direzione del flusso dell'aria

(Display telecomando)

• Mantenere l'ambiente ventilato.
• In modalità FREDDO/SECCO, se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si muoverà a destra/sinistra e si alzerà e abbasserà automaticamente.
• In modalità CALDO, se è impostata l'opzione AUTO, la griglia orizzontale per lo spostamento dell'aria si porta a una posizione predeterminata. La griglia verticale si sposta a sinistra/destra dopo che la temperatura aumenta.
• Non regolare manualmente la direzione delle alette.

Impostazione timer

2 apparecchi per il timer ON e OFF sono disponibili per l'ACCENSIONE o lo SPEGNIMENTO dell'unità a orari diversi predefiniti.

① Selezionare l'accensione Esempio: (ON) o lo spegnimento OFF alle 22:00 (OFF) del timer

- Ogni volta che viene premuto:

② Impostazione timer

③ Confermare

• Per annullare il timer ON o OFF, premere ON o OFF per selezionare i rispettivi ①1 o ②2 quindi premere CANCEL.
• Se il timer è annullato manualmente o a causa di un'interruzione di corrente, è possibile ripristinarlo nuovamente premendo ON o OFF per selezionar i rispettivi ⊙1 o ⊙2 quindi premere SET.
• L'impostazione del timer più prossimo sarà visualizzata e attivata in sequenza.
• Quando si imposta il Timer ON (accensione), l'unità potrebbe iniziare a funzionare prima dell'orario impostato (fino a 35 minuti prima), al fine di raggiungere in tempo la temperatura desiderata.
• Il funzionamento del timer si basa sull'orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l'impostazione dell'orario, fare riferimento alla guida rapida.

Nota

ECONAVI POWERFUL/ QUIET AUTO COMFORT NANOE-G

- Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

• Non può essere selezionato contemporaneamente.
  • L'attivazione non è permessa durante RAFFREDDAMENTO SECCO LEGGERO.

Modo di funzionamento

AUTO: Durante la selezione della modalità operativa l'indicatore di alimentazione POWER lampeggia.

Singola - L'unità seleziona la modalità operativa ogni 10 minuti sulla base dell'impostazione della temperatura e della temperatura ambiente.

Multipla • L'unità seleziona la modalità operativa ogni 3 ore sulla base dell'impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

CALDO : L'unità richiede un po' di tempo per riscaldarsi. Durante questa operazione, l'indicatore POWER lampeggia.

FREDDO : Per risparmiare energia mentre il condizionatore è in modalità FREDDO, utilizzare delle tende per impedire l'ingresso di calore e della luce solare.

SECCO : La ventola dell'unità opera a bassa velocità, al fine di eseguire l'operazione di raffreddamento in maniera molto delicata.

- Nei sistemi in cui la modalità CALDO è stata bloccata, se viene selezionata una modalità operativa diversa da CALDO, l'unità interna si arresta e l'indicatore POWER lampeggia.

Disattivazione filtro incorporato nanoe-G

In base al tempo di funzionamento accumulato dell'unità, la disattivazione del filtro incorporato nanoe-G può attivarsi solamente una volta al giorno dopo aver spento l'unità.

Per rimuovere l'umidità rimasta nelle parti interne, la ventola funzionerà per 30 minuti con la griglia leggermente aperta. Questo processo è applicabile solamente quando l'unità funziona in modalità FREDDO/SECCO prima di essere spenta. Poi, nanoe-G disattiva i virus/batteri sul filtro per 2 ore con la ventola spenta e la griglia chiusa.

Non spegnere l'alimentazione elettrica durante questo funzionamento. In caso di interruzione di corrente, questo funzionamento non viene ripristinato.

ECONAVI e AUTO COMFORT

L'unità comincerà ad inizializzare (per circa 1 minuto)

Il sensore di attività umana e il sensore di luce solare inizieranno i rilevamenti.

Nota

Quando è stato selezionato l'AIR SWING manuale, le funzioni ECONAVI e AUTO COMFORT saranno cancellate.

Funzionamento del sensore di attività umana

ECONAVI ; Rilevando la presenza umana e l'attività, l'unità controlla la temperatura ambiente per risparmiare energia.

AUTO COMFORT ; Rilevando la presenza e l'attività umana, l'unità controlla la temperatura ambiente per mantenere la sensazione di benessere fisico in modo regolare.

ECONAVI e AUTO COMFORT

Controllo accurato della temperatura durante la bassa attività per massimizzare il risparmio energetico.

Modalità	Umana	Bassa attività
FREDDO/SECCO	Temperatura impostata

ECONAVI e AUTO COMFORT approfittano del fatto che per sua natura, l'essere umano impiega del tempo ad avvertire l'aumento della temperatura in condizioni di bassa attività; pertanto l'unità regola la temperatura per massimizzare il risparmio energetico senza compromettere la sensazione di benessere.

* Durante l'attività ridotta, regolare la velocità della ventola 1 colpetto in sù per i primi 15 minuti o finché non si raggiunge la temperatura impostata.
** Durante l'assenza di esseri umani, la velocità massima della ventola per la modalità FREDDO/SECCO è la ventola media.

Il sensore di attività umana inizierà anche ad eseguire una scansione dell'area della fonte di calore e di movimento in una stanza.

Area di rilevamento

• In base all'attività dell'area la griglia direzionale del flusso d'aria orizzontale si regolerà fissa ad una posizione predeterminata o oscillante a sinistra/destra.
• La prestazione del sensore di attività umana è influenzata dalla posizione dell'unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.
• Il sensore di attività umana può:
• scambiare erroneamente un oggetto con fonte di calore e movimento simile ad un essere umano, quali animali domestici, ecc.
• scambiare erroneamente come fonte di non calore e movimento una persona che non si muove per un certo periodo di tempo.
• Non collocare oggetti di grandi dimensioni vicino al sensore e tenere le unità di riscaldamento o gli umidificatori lontano dalla zona di rilevamento del sensore Possono causare un malfunzionamento del sensore.

120° 7m

Funzionamento del sensore di luce solare

ECONAVI ; Rilevando l'intensità della luce solare, l'unità regola la temperatura per risparmiare energia.

ECONAVI è attivato, l'unità mantiene la temperatura impostata finché non viene rilevata un'elevata intensità della luce solare. Il sensore di luce solare rileva l'intensità della luce solare quando cambia il tempo o il giorno/la notte, e l'unità regola la temperatura.

- In una stanza senza finestre o con tende spesse, il sensore di luce solare la valuta come condizione nuvolosa/notturna.

Condizioni operative

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo.

DBT: Temperatura con bulbo secco / WBT: Temperatura con bulbo bagnato

Unità esterna Split singola

CU-E7QKE, CU-E9QKE, CU-E12QKE, CU-E15QKE, CU-E18QKE, CU-E21QKE, CU-E24QKE		Interna		Esterna
		DBT	WBT	DBT	WBT
FREDDO	Max.	32	23	43	26
	Min.	16	11	-10	-
CALDO	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (temperatura)

Unità esterna Split multipla

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE		Interna		Esterna
		DBT	WBT	DBT	WBT
FREDDO	Max.	32	23	46	26
	Min.	16	11	-10	-
CALDO	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (temperatura)

Per assicurare una performance ottimale dell'unità, la pulizia deve essere eseguita a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il lampeggio dell'indicatore nanoe-G o il codice di errore "H99". Rivolgersi a un rivenditore autorizzato.

• Spegnere l'apparecchio e staccare la spina prima di pulirlo.
• Non toccare l'aletta in alluminio, le parti affiliate potrebbero causare lesioni.
• Non lavare l'apparecchio con benzina, solventi o polveri abrasive.
• Impiegare esclusivamente saponi o detergenti neutri per la casa (≈ pH 7).
• Non usare acqua ad una temperatura superiore a 40 °C.

Unità interna

Asciugare l'apparecchio con un panno morbido e asciutto.

Sensore di attività umana

Non colpirlo o premere con forza su di esso, né maneggiarlo con un oggetto affilato. Ciò può causare danni e malfunzionamento.

Pannello anteriore

Lavare delicatamente ed asciugare.

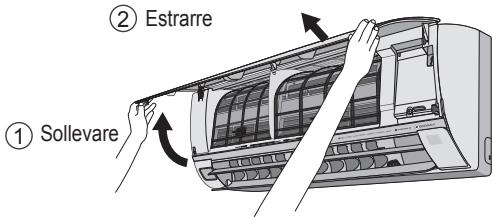

Rimuovere il pannello anteriore

① Sollevare ② Estrarre

Chiuderlo saldamente

① Inserire ad entrambi i lati

② Chiuderlo
③ Premere sulle estremità del pannello anteriore.
④ Per CS-XE18QKEW, CS-E18QKEW, CS-E21QKEW, CS-E24QKEW: Premere al centro del pannello anteriore.

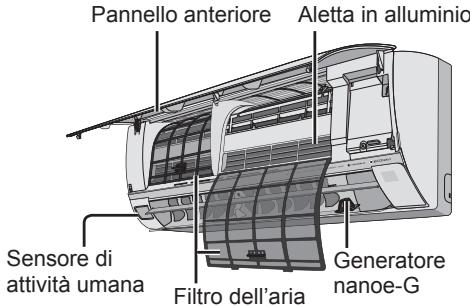

Unità interna

Pannello anteriore Aletta in alluminio Sensore di attività umana Filtro dell'aria Generatore nanoe-G

Generatore nanoe-G

Ogni 2 settimane

• Pulire con un bastoncino di cotone asciutto.
• Non toccare mentre l'apparecchio è in funzione.

Filtro dell'aria

Ogni 2 settimane

• Lavare/risciacquare delicatamente i filtri con acqua al fine di evitare danni alla loro superficie.
• Sostituire i filtri danneggiati.

- Asciugare accuratamente i filtri all'ombra, lontano da fiamme o dalla luce diretta del sole.

Togliere il filtro dell'aria

Fissare il filtro dell'aria

Per l'ispezione stagionale dopo un periodo di inattività prolungato

• Controllo delle batterie del telecomando.
• Nessuna ostruzione alle bocchette di ingresso ed uscita dell'aria.
• Usare il tasto OFF/ON automatico per selezionare il funzionamento FREDDO/CALDO. Dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell'aria:

FREDDO: ≥8 °C CALDO: ≥14 °C

Prima di lunghi periodi di inattività

• Attivare la modalità CALDO per 2-3 ore per rimuovere completamente l'umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.
• Spegnere l'apparecchio e scollegare il cavo di alimentazione.
• Togliere le batterie dal telecomando.

Le condizioni seguenti indicano un guasto.

Condizione	Causa
Sembra che dall'unità interna fuoriesca della nebbia.	• Effetto di condensa dovuto al processo di raffreddamento.
Rumore di acqua durante il funzionamento.	• Flusso del refrigerante all'interno dell'unità.
L'ambiente ha un odore particolare.	• Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.
La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.	• Ciò consente di eliminare gli odori circostanti.
Il flusso continua anche dopo l'interruzione del funzionamento.	• Eliminazione del calore restante dall'unità interna (massimo 30 secondi).
L'operazione è ritardata di qualche minuto dopo il riavvio.	• Il ritardo è una protezione del compressore dell'apparecchio.
Dall'unità esterna fuoriesce acqua/vapore.	• Condensa o evaporazione nei condotti.
L'indicatore TIMER rimane sempre acceso.	• L'impostazione Timer si ripete quotidianamente una volta impostata.
La spia POWER lampeggia durante la modalità CALDO mentre l'aria fornita non è più calda (e la griglia è chiusa).	• L'unità è in modalità di sbrinamento (e l'ALETTA DELL'ARIA è impostata su AUTO).
La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.	• Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.
L'indicatore POWER lampeggia prima che si accenda l'unità.	• Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.
Rumori di urti durante il funzionamento.	• I cambiamenti di temperatura causano l'espansione/contrazione dell'unità.
Durante la modalità FREDDO/SECCO, l'unità interna si arresta e l'indicatore POWER lampeggia.	• Il sistema si è bloccato per funzionare solo in modalità CALDO.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

Condizione	Controllare
La modalità CALDO/FREDDO non funziona in maniera efficiente.	Impostare la temperatura corretta.Chiudere tutte le porte e finestre.Pulire o sostituire i filtri.Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria.
Rumore durante il funzionamento.	Verificare che l'unità sia stata installata in maniera inclinata.Chiudere correttamente il pannello anteriore.
Il telecomando non funziona.(Il display è oscurato oppure il segnale di trasmissione è debole.)	Inserire le batterie in maniera corretta.Sostituire le batterie quasi scariche.
L'apparecchio non funziona.	Verificare se è si è attivato l'interruttore di circuito.Verificare se sono stati impostati i timer.
L'unità non riceve il segnale dal telecomando.	Assicurarsi che il ricevitore non sia ostruito.Alcune luci fluorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rinvenitore autorizzato.

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando.
  • L'unità interna perde acqua.
  • L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione su surriscalda in modo anomalo.
• Funzionamento anomalo di interruttori o pulsanti.

L'unità si arresta e l'indicatore TIMER lampeggia.

Usare il telecomando per vedere il codice di errore.

- Per alcuni errori è possibile riavviare l'unità con una operazione limitata con 4 bip durante l'avvio.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriateo dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Nederlands
