MANUALE UTENTE PHOENIXFIX PRO 3 KIDDY

I Lleve sempre a su hijo abrochado quando esté dentro del portabebés!

12. Comportamento tras un'accidente

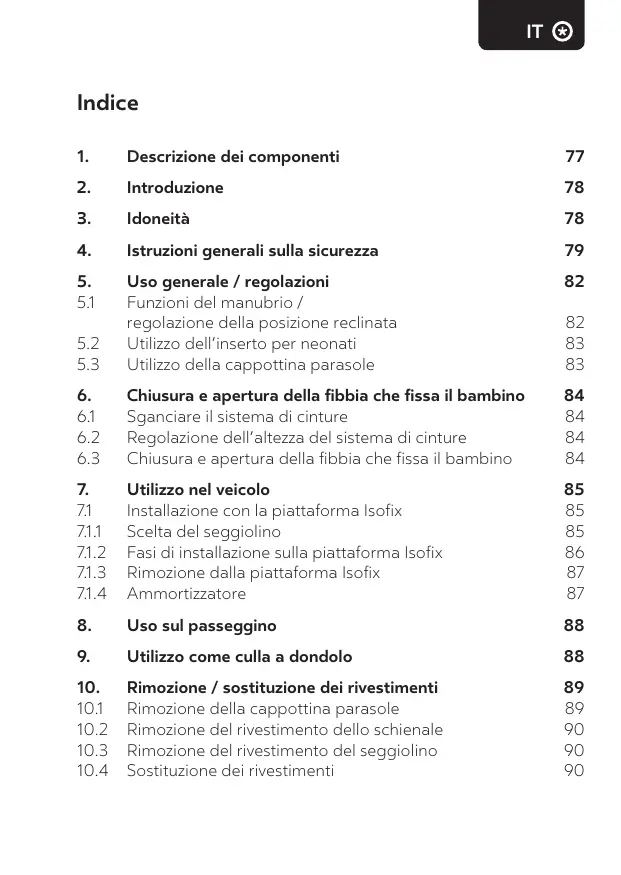

1. Descrizione dei componenti 77
2. Introduzione 78
3. Idoneità 78
4. Istruzioni generali sulla sicurezza 79
5. Uso generale / regolazioni 82
   5.1 Funzioni del manubrio / regolazione della posizione reclinata 82
   5.2 Utilizzo dell'inserto per neonati 83
   5.3 Utilizzo della cappottina parasole 83
6. Chiusura e aperture della fibbia che fissa il bambino 84
   6.1 Sganciare ilsystema di cinture 84
   6.2 Regolazione dell'altezza del system di cinture 84
   6.3 Chiusura e aperture della fibbia che fissa il bambino 84
7. Utilizzo nel veicolo 85
   7.1 Installazione con la piattaforma Isofix 85
   7.1.1 Scelta del seggiolino 85
   7.1.2 Fasi di installmenta sulla piattaforma Isofix 86
   71.3 Rimozione alla piattaforma Isofix 87
   7.1.4 Ammortizzatore 87
8. Uso sul passeggino 88
9. Utilizzo come culla a dondolo 88

10. Rimozione / sostituzione dei rivestimenti 89
    10.1 Rimozione della cappottina parasole 89
    10.2 Rimozione del rivestimento dello schienale 90
    10.3 Rimozione del rivestimento del seggiolino 90
    10.4 Sostituzione dei rivestimenti 90

11. Cura e manutenzione 90
    11.1 Pulizia dei rivestimenti dei seggiolini 90
    11.2 Pulizia dei componenti in plastica 90
    11.3 Pulizia del sistema di cinture 91

12. Cosa fareupon un incidente 91
13. Garanzia 91

Manuale di istruzioni Evoluna i-Size 2

IMPORTANTE - Leggere attendamente le istruzioni prima dell'uso e conservarle per riferimento futuro nel vano portaoggetti all'estremità dei piedi del portabebè, in modo da averlo sempre a portata di mano in caso di necessità.

1. Descrizione dei componenti

A - Ilsystemadi ritenutadel bambino Evoluna i-Size 2
B - Manubrio
C - Pulsante di sblocco del passeggino
D - Cintura sulla spalla
E - Rivestimento del seggiolino
F - Regolatore centrale
G-Fibbia
H - Ammortizzatore
I - Manubrio di rilascio del portabebè
J - Barra di blocco
K - Cappottina parasole
L - Inserto neonato
M - Linguette di blocco della cintura di sicurezza
N - Pulsante manubrio
O - Copertura anteriore
P - Pulsante di rilascio della cappottina parasole
Q - Snodo della cappottina parasole
R - Maniglia di regolazione dell'altezza

2. Introduzione

Vi ringraziamo per avere scelto Evoluna i-Size 2 comeistema di ritenuta per il vostro bambino.

Evoluna i-Size 2 fa parte della linea di prodotti della nostra azienda, che offre un'ampia gamma di prodotti di sicurezza per la protezione del vostro bebè e del bambino che cresce, utilizzando speciali materiali in grado di assorbire le force d'urto. Le force che si generano durante una collsione vengono assorbite in modo particularmente efficace prima di raggiungere le delicate parti del corpo del vostro bambino.

Per garantire la massima protezione del bambino, Evoluna i-Size 2 deve essere usato esattamente come descripto nel presente manuale. Evoluna i-Size 2 si distinguue inoltre da altri prodotti per la sua escludiva posizione per dormire, ovvero reclinata in modo da essere quasi orizzontale quando si usa il portabebé nel veicolo, sul passeggino, o come culla apondolo.

3. Idoneita

Il portabebè Evoluna i-Size 2 è stato testato ed APPROVATO ai sensi della norma di sicurezza ECE-R129.

Questo significa ECE-R129 (i-Size): Unitamente alla piatta

forma Isofix, Evoluna i-Size 2 può essere usato su tutti i seggiolini dei veicoli i-Size. Kiddy inoltre consente l'installazione su seggiolini di veicoli Isofix riportati nelle elenco dei tipi di veicolo.

Controllare l'ultima versione dell'élenco dei tipi di veicoli alla categoria: www.kiddy.de/typealist_isofixbase

Non fissare mai Evoluna i-Size 2 con la cintura di sicurezza del veicolo.

É importante ricordare di non usare mai il seggiolino Evoluta i-Size 2 con l'airbag frontale attivo. Se l'airbag frontale dovesse apriri, colpirebbe il portabebe con una forza tale che potrebbe ferire gravamente o addirittura provocare la morte del bambino!

Per l'uso nel proprio voicolo, seguire le raccomandazioni del fabbricante riportate nel proprio manuale utente.

4. Istruzioni generali sulla sicurezza

AVVERTENZA

1. Leggere attendamente le istruzioni per l'uso prima di utilizzato il seggiolino per la prima volta. Un utilizzo errato potrebbe mettere in pericolò la vita del bambino.
2. Molti incidenti sono causati da mera sconsideratezza e si possono lavoramente evitare.
3. Non è permesso apportare modifiche alsystema di ritenuta per bambini. Facendolo, si vanifica o si limita l'efficacia della protezione. In caso di difficultà, contattare il proprio rivenditore o il fabbricante.
4. Controllare regolarmente i vari elementi del portabebe. In particolare, ilsystema delle cinghie

e la fibbia devono essere controllati regolarmente per accertarsi che non presentino segni di usura o eventuali danni.

1. Non cercare di effettuare regolazioni durante il viaggio.
2. Montare sempre Evoluna i-Size 2 contromarcia (la schiena del bambino deve essere rivolta verso la direzione di marcia).
   7.Seguire le istruzioni del manuale del proprietario del veicolo su cui viene installato Evoluna i-Size 2.
3. Assicurarsi che tutte le parti mobili di Evoluna i-Size 2 siano永远不会 adeguatamente agganciate in posizione e che non vi siano parti incastrate tra le porto o i sedili mobili.
4. Il portabebè deve essere usato solo per bambini di altezza compresa tra 45 e 83 cm e con un peso massimo di 13 kg.

5. Nei furgoni e nei mini furgoni è particolaremente importante che Evoluna i-Size 2 sia installato in un sedile disponibile accessibile nel caso in cui sia necessario praticare un'operazione di socorro dall'esterno.

6. Non usare mai Evoluna i-Size 2 come borsa per la spesa o come mezzo per trasportare oggetti di alcun tipo.

7. Non lasciare mai il bambino incustodito, so-prattutto quando Evoluna i-Size 2 viene poggiatosu una superficie alta (fasciatoio, ravolo, ecc).
8. Fissare sempre il bambino con il sistema di cinture (anche quando non si usa Evolutura i-Size 2 all'interno del veicolo).
9. Non sistemare oggetti pesanti sulla cappelliera, poiché potrebbero divertare pericolosi oggetti contundenti in caso di incidente.
10. Fissare sempre il seggiolino Evoluna i-Size 2 con la piattaforma Isofix quando lo si trasporta vuoto in auto.
11. Non usare mai il seggiolino Evoluna i-Size 2除去的，因为它的原意是使它更加适合使用。

12. Proteggere il seggiolino Evoluna i-Size 2 alla luce diretta del sole per evitare che la superficie si surriscaldi.

13. Programmare delle pause durante i viaggi lunghi, ed estrarre il bambino da Evoluna i-Size 2 per alleviare la pressione sulla sua colonna vertebrale.

14. Non usare più Evoluna i-Size 2 se dovesse presentare parti danneggiate o a seguito di un incidente (con velocità di impatto superiore a 10km / h ! (Sveda il Punto 12.)

5. Uso generale / regolazioni

5.1 Funzioni del manubrio / regolazione della posizione reclinata

Per regolare il manubrio, premere entrambi i pulsanti del manubrio (fig. 1, n. 1), quando ruotare il manubrio (fig. 1, n. 2) portandolo nella posizione desiderata.

AVVERTENZA

Assicurarsi che entrambi i pulsanti del manubrio siano nuovamente bloccati in posizione (devono sporgere).

Il manubrio di Evoluna i-Size 2 può essere usato in due posizioni (fig. 2):

Fig.2, n.1:

posizione seduta / posizione di trasporto / posizione di installmente nel veicolo

Fig.2, n. 2:

Posizione reclinata / posizione di installmente nel veicolo / sul passeggino / come culla a dondolo

In alcuni veicoli, a causa della mancanza di spazio, la posizione reclinata potrebbe non essere possibile.

5.2 Utilizzato dell'inserto per neonati

Evoluna i-Size 2 è provvisto di un inserto comfort per neonati, il quale permette una posizione più orizzontale del neonato nel portabebe. Questo inserto comfort può essere usato per bebè fino a 6 mesi di età (fig. 3). Per rimuovere l'inserto, après la fibbia e rimuovere l'inserto dalle cinture delle spalle.

5.3 Utilizzo della cappottina parasole

Per distendere la cappottina parasole, tirare il cappuccio versus l'estremità dei piedi del sedile. Per ritrarre la cappottina parasole, spingere versus l'estremità della testa del sedile.

La cappottina parasole è rimovibile. Per rimuoverla, anzitutto tirare la copertura morbida dalla scocca (fig. 4). A quello punto spingere verso l'interno il pulsante di rilascio della cappottina parasole (fig. 5, n. 1) e tirare via lo snodo della tendina parasole (fig. 5, n. 2). Eseguire esta operazione su entrambi i lati.

Per fissare la cappottina parasole, insere i due snodi nella rispettiva guida fino a quando non scattano in posizione (fig. 6) e applicare la copertura morbida alla scopcca.

6. Chiusura e aperture della fibbia che fissa il bambino

6.1 Sganciare ilsystemadi cinture

Ruotare il manubrio nella posizione di trasporto. Prima di regolare l'altezza delle cinture delle spalle, è necessario sganciare il systemà di cinture. A tale scopo, tenere premuto il regolatore centrale anteriore fatto l'area di seduta (fig. 7, n. 1), e tirare via le cinture delle spalle (fig. 7, n. 2).

6.2 Regolazione dell'altezza del sistema di cinture

Aprière la copertura anteriore sulla sommità del portabebe premendo leggermente i ganci verso l'alto. (fig. 8, n. 1), adesso la copertura si apree (fig. 8, n. 2). A quello punto ruotare di 90^ in senso orario la maniglia di regolazione dell'altezza (fig. 9, n. 1) e tirare la maniglia verso l'esterno (fig. 9, n. 2), quando spostarla nella posizione desiderata verso l'alto o verso il basso (fig. 9, n. 3). La posizione ottimale dell'altezza delle cinture delle spalle si ottiene quando le cinture sono alla stessa altezza delle spalle del bambino (fig. 10).

Bloccare di nuovo in posizione la maniglia di regolazione dell'altezza al termine dell'operazione. Assicurarsi che il sistema di cinture non sia attorcigliato o che non si incastri. Chiudere la copertura anteriore.

6.3 Chiusura e aperture della fibbia che fissa il bambino

Quando il bambino si trovava nel portabebè, fissarlo sempre con le fibbie.

Sganciare le cinture delle spalle come descripto al Punto 6.1 e appoggiarle otre il bordo del portabebè. Adagiare il bambino nel portabebè e posizionare le cinture delle spalle sulle sue spalle (fig. 11, n. 1). Posizione are una sopra l'altra le linguette di blocco della cintura di sicurezza collegate alle cinture delle spalle (fig. 11, n. 2). A questo punto spingere le linguette di blocco della cintura di sicurezza nella fibbia. La fibbia è bloccata quando si sente uno scatto (fig. 12).

Assicurarsi che sua bloccata nella posizione corretta! Adesso tirare

la cintura centrale fino a quando ilsystema di cinture non si adatta perfettamente al corpo del bambino (fig. 13).

Assicurarsi che lo spazio tra le cinture e il bambino non sua superiore alla larghezza di un dito (ca. 1 cm) e che ilsystema di cinture non sua attorcigliato.

Per slacciare il bambino, sganciare le cinture delle spalle come descriptto al Punto 6.1 e premere il pulsante rosso sulla fibbia per slacciare il bambino. Adesso si può estrarre il bambino dal seggiolino.

7. Utilizzo nel veicolo

7.1 Installazione con la piattaforma Isofix

7.1.1 Scelta del seggiolino

Leggere tutte le necessarie informazioni sull'uso del sistema di ritenuta riportate nel manuale del proprietario del veicolo.

Non fissare mai Evoluna i-Size 2 con la cintura di sicurezza del veicolo (fig. 14).

Unitamente alla piattaforma Isofix, Evoluna i-Size 2 può essere usato su tutti i seggiolini dei veicoli i-Size. Kiddy inoltre consente l'installazione su seggiolini di veicoli Isofix riportati nell'elenco dei tipi di veicolo (fig. 14).

L'ultima versione del tipo di veicoli è sempre disponibile come download alla pagina www.kiddy.de/typealist_isofixbase.

I sistemi di ritenuta per bambini contromarcia non devono mai essere usati con l'airbag frontale attivo (fig. 14).

In alcuni veicoli, a causa della mancanza di spazio, la posizione reclinata potrebbe non essere possibile.

Tracce di usura o scolorimento possono presentarsi su alcuni rivestimenti di seggiolini per veicoli realizzati con materiali sensibili (ad es. velluto, pelle, ecc.) se vengono usati sedili o piattaforme per auto. Per evitare che ciò accada, si raccomanda diMETTERE una protezione sul rivestimento del seggiolino o un materassino protettivo quello il prodotto.

7.1.2 Fasi di installmente sulla piattaforma Isofix

Anzitutto, la piattaforma Isofix deve essere montata adeguatamente nel veicolo. A tale scopo, consultare il manuale di istruzioni della piattaforma Isofix.

Spostare il carrello del sedile nella posizione più avanzata possibile. Far scorrere indietro lo scivolo di sgancio laterale al ginocchio della piattaforma (fig. 15, n. 1) e contemporaneamente tirare in avanti il carrello (fig. 15, n. 2)

Adesso sistemare Evoluna i-Size 2 dall'alto sulla piattaforma Isofix, in modo che le barre di blocco si trovino nelle scanalature della piatta-forma (fig. 16). Se necessario, spingere in basso il portabebè.

Gli indicatori verdi nella parte anteriore e laterale del portabebe è significano se il seggiolino è fissato in sicurezza (fig. 17). Se gli indicatori verdi non sono visibili, significata che Evoluta i-Size 2 non è stato adeguatamente fissato alla piattaforma.

Adesso si può decidere se usare Evoluna i-Size 2 nella posizione seduta (fig. 18, n. 1) o reclinata (fig. 18, n. 2). Regolare la posizione con il manubrio (si vedà il Punto 5.1).

La fase finale consiste nelso spingere indietro la guida di sblocco (a lato del ginocchio) (fig. 19, n. 1) e far scorrere in sicurezza il carrello all'imbottiturdo dello schienale del sedile (fig. 19, n. 2). Adesso lasciare scorrere la guida di sblocco. Spostando il carrello si può individuire la posizione di blocco. Il carrello deve essere bloccato correttamente, e in tal caso l'indicatore verde diventa visibile (fig. 19, n. 3).

7.1.3 Rimozione alla piattaforma Isofix

Per rimuovere Evoluna i-Size 2 alla piattaforma Isofix, tenere premuta la maniglia di sblocco del portabebè, che si trovare il copertura anteriore (fig. 20, A) e sollevare il portabebè alla piattaforma Isofix (fig. 20, B).

Anche la piattaforma lsofix è provvista di un meccanismo per sblocare il portabebe. Tirando la maniglia di sblocco nella parte anteriore del carrello (fig. 21, A), è possibile rimuovere il sedile tirandolo verso l'alto (fig. 21, B).

7.1.4 Ammortizzatore

Evoluta i-Size 2 è provvisto di ammortizzatori sul manubrio di transporte, che in caso di impatto laterale augmentano la sicurezza del sistema di ritenuta del bambino. Se gli ammortizzatori impedisco l'installazione del sistema di ritenuta nel veicolo a causa della larghezza del veicolo stesso, quosti possono essere rimossi.

Per farlo, ruotare l'ammortizzatore (fig. 22) sino a quando non si sgancia dal blocco, quando tirarlo fuori dal manubrio di trasporto lateramente (fig. 23). Per il montaggio, procedere in senso inverso. Si tengapresente che la direzione di rotazione dei due ammortizzatori è diversa.

Se gli ammortizzatori dovessero impedire il montaggio del sistema di ritenuta sul passeggino,anche in quello caso possono essere rimossi.

AVVERTENZA

Gli ammortizzatori sono una componente essen-ziale del concetto di sicurezza del sistema di ritenuta del bambino, e devono essere rimossi solo se non è possibile installare adeguatamente ilsystema

di ritenuta per motivi di spazio. Non dimenticare di rimontare gli immortizzatori nel caso in cui si cambi il veicolo.

8. Uso sul passeggino

Assicurarsi che i rispetti adattatori siano montati sul passeggino adeguatamente e nella direzione corretta.

A quello punto collocare il portabebè sugli adattatori con l'estremità della testa nella direzione di marcia (fig. 24, n. 1). Controllare che tutto sa fissato in posizione.

Adesso si può decidere se regolare il systema di ritenuta in posizione seduta o reclinata (si vedà il Punto 5.1).

Per sganciare Evoluna i-Size 2 dal passeggino, premere verso il basso i due pulsanti di sblocco (fig. 25, A) e contemporaneamente sollevare il portabebè dal passeggino (fig. 25, B).

9. Utilizzo come culla apondolo

Evoluna i-Size 2 più essere usato come culla a dondolo in posizione seduta o reclinata. Per farlo, regolare il manubrio di trasporto nella posizione desiderata (si veda il Punto 5.1).

Istruzioni sulla sicurezza

AVVERTENZA

1. Non lasciare mai il proprio bambino incustodito.

2. Non utiliser que lo portabebè quando il bambino sare in grado di sedersi autonomamente.

3. Questo portabebè non è concepito per lunghi periodi di sonno.
4. É pericoloso usare这是我 portabebé reclinato su una superficie elevata, ad es. un ravolo.
5. Usare sempre il sistema di ritenuta.
6. Non usare il portabebè in caso di componenti danneggiati o mancanti.
7. Non usare accessori o ricambi diversi da quelli approvati dal fabbricante.
8. Questo seggiolino non sostituisce la culla o illettino. Se il bambino necessita di dormire, deve essere coricato in un'adeguata culla olettino.

10. Rimozione / sostituzione dei rivestimenti

10.1 Rimozione della cappottina parasole

Anzitutto togliere la cappottina parasole alla scocca. Procedure come descriptto nella Sezione 5.3. Per rimuovere il tessuto dal telaio del tettuccio, staccare gli occhielli da ciascuno dato (fig. 26). Tenere il telaio della cappottina parasole, ruotare uno degli snodi ed estrarlo

dal telaio del tettuccio. L'ultima operazione consiste nel rimuovere il tessuto dal telaio.

10.2 Rimozione del rivestimento dello schienale

Sganciare la fibbia e staccare i due lacci in velcro che si trovano ai lati delle imbottiture delle spalle. Staccare il rivestimento alla regolazione in altezza della cintura sullo schienale. Rimuovere il rivestimento dello schienale delle cinture delle spalle.

10.3 Rimozione del rivestimento del seggiolino

Disporre Evoluna i-Size 2 nella posizione reclinata e tirare il rivestimento dal velcro del seggiolino anteriore e la fibbiaattraverso il rive-stamento del seggiolino.

10.4 Sostituzione dei rivestimenti

Per sostituire i rivestimenti, procedere in ordine inverso da quello descritto per la loro rimozione (Punti 10.1-10.3). Quando si rimonta il rivestimento, assicurarsi che le cinture non siano attorcigliate o incastrate.

11. Cura e manutenzione

11.1 Pulizia dei rivestimenti dei seggiolini

Per pulire rivestimenti, seguire le istruzioni di pulizia cucite al prodotto e relative a quel particolare punto del tessuto, e seguire leindicazioni fornite dai simboli.

11.2 Pulizia dei componenti in plastica

Le parti in plastica possono essere pulite con un detergente delicato o con un panno umido. Non usare mai detergenti aggressivi (ad es. solventi).

11.3 Pulizia del sistema di cinture

Ilsystemadi cinturepouessere pulito con un panno umido.Non usare detergenti.

12. Cosa fare dopo un incidente

Dopo un incidente con impatto superiore a 10km / h , il sistema di ritenuta del bambino deve essere restituito tempestamente al fabbricante, affinché ne verificchi gli eventuali dati e lo sostituisca se necessario.

13. Garanzia

Per questoistema di ritenuta estendiamo la garanzia contro difetti nei materiali e nella manodopera fino a due anni. Il periodo di garanzia inizia il giorno dell'acquisto. Per gli eventuali reclami è necessaria la ricevuta di acquisto. La garanzia copre i sistemi di ritenuta che sono stati manipolati adeguatamente e che vengono restituiti puliti e in normali condizioni d'uso.

La garanzia non copre quando segue:

• Normale usura e danno dovuto a utilizzo non adeguato.
  Danni dovuti a utilizzo improprio o non regolare.

Tutti i tessuti dei nostri rivestimenti soddisfano gli standard più rigorosi relativamente alla resistenza dei colori contro i raggi UV. Tuttavia, tutti i tessuti scoloriscono se vengono esposti ai raggi UV. Ciò non è dovuto a un difetto del materiale, ma alla normale usura, che non è coperta da garanzia.

Per maggiori informazioni su cura, manutenzione e garanzia del prodotto, visitare il nostro site web (www.kiddy.de/downloads).

Contattare immediamente il proprio rivenditore specializzato in caso di richiesta di garanzia.

Il team Kiddy augura a voi e al vostro bambino viaggi piacevoli e sicuri, sempre.
