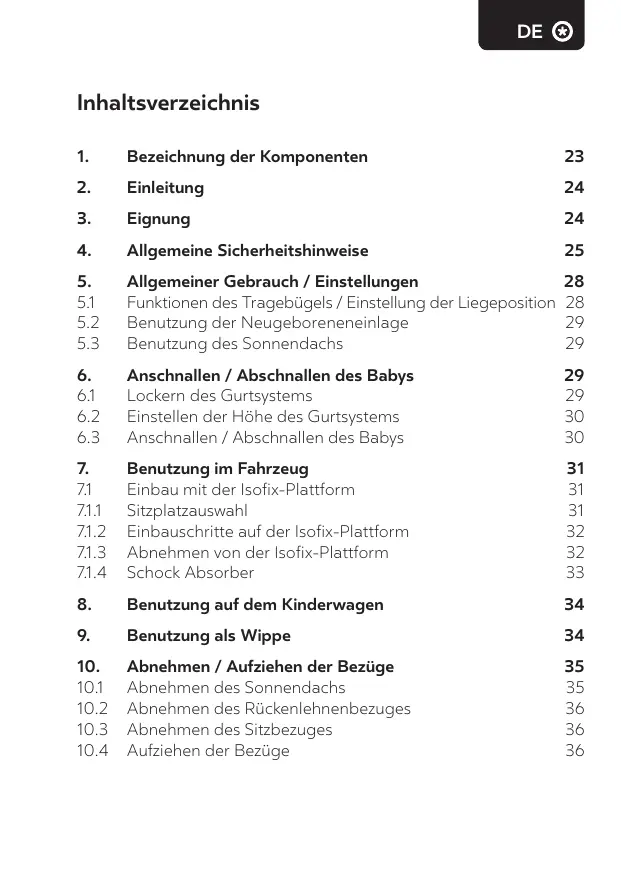

BEDIENUNGSANLEITUNG PHOENIXFIX PRO 3 KIDDY

Bezeichnung der Komponenten

Allgemeine Sicherheitshinweise

Allgemeiner Gebrauch / Einstellungen Funktionen des Tragebügels / Einstellung der Liegeposition Benutzung der Neugeboreneneinlage Benutzung des Sonnendachs

Anschnallen / Abschnallen des Babys Lockern des Gurtsystems Einstellen der Höhe des Gurtsystems Anschnallen / Abschnallen des Babys

Benutzung im Fahrzeug Einbau mit der Isofix-Plattform Sitzplatzauswahl Einbauschritte auf der Isofix-Plattform Abnehmen von der Isofix-Plattform Schock Absorber

Benutzung auf dem Kinderwagen

Abnehmen / Aufziehen der Bezüge Abnehmen des Sonnendachs Abnehmen des Rückenlehnenbezuges Abnehmen des Sitzbezuges Aufziehen der Bezüge

Pflege und Instandhaltung Reinigung der Sitzbezüge Reinigung der Kunststoffteile Reinigung des Gurtsystems

Verhalten nach einem Unfall

Bedienungsanleitung Evoluna i-Size 2 WICHTIG – Lesen Sie die Anleitung vor Gebrauch der Ware sorgfältig und bewahren Sie sie für spätere Rückfragen im Staufach an der Fußseite der Babyschale auf. Sie ist damit bei eventuellen Problemen immer vor Ort.

1. Bezeichnung der Komponenten

P – R – Kinderrückhaltesystem Evoluna i-Size 2 Tragebügel Entriegelungsknopf Kinderwagen Schultergurt Sitzbezug Zentralversteller Gurtschloss Schock Absorber Schalenentriegelungsgriff Raststange Sonnendach Neugeboreneneinlage Schlosszunge Tragebügelknopf Frontklappe Sonnendachentriegelung Sonnendachgelenk Höhenverstellgriff

Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems für die Evoluna i-Size 2 entschieden haben. Die Evoluna i-Size 2 ist Teil der i-Size Linie unseres Unternehmens, die durch besonders energieableitende Materialien umfassende Sicherheit zum Schutz Ihres Babys und Ihres heranwachsenden Kindes bietet. Die bei einem Unfall auftretenden Kollisionskräfte werden besonders gut absorbiert, bevor sie die empfindlichen Körperstellen Ihres Babys erreichen. Um Ihrem Kind den umfassenden Schutz zu gewährleisten, muss die Evoluna i-Size 2 unbedingt so verwendet werden, wie es in dieser Bedienungsanleitung beschrieben ist! Die Evoluna i-Size 2 zeichnet sich unter anderem durch eine einstellbare Liegeposition aus, welche Ihrem Kind eine nahezu flache Liegefläche bei der Benutzung im Fahrzeug, auf dem Kinderwagen oder frei stehend (Wippe) bietet.

Die Babyschale Evoluna i-Size 2 ist gemäß der Zulassungsnorm ECE-R129 geprüft und zugelassen worden. Das bedeutet ECE-R129 (i-Size): In Verbindung mit der Isofix-Plattform darf die Evoluna i-Size 2 auf allen i-Size Sitzplätzen im Fahrzeug eingebaut werden. Kiddy erlaubt den Einbau ebenfalls auf Isofix-Sitzplätzen in Fahrzeugen, welche in der Typenliste aufgeführt sind. Prüfen Sie die aktuellste Version der Typenliste unter: www.kiddy.de/typelist_isofixbase Die Evoluna i-Size 2 darf in Fahrzeugen niemals mit dem fahrzeug­ eigenen Gurt angeschnallt werden!

Beachten Sie, dass die Evoluna i-Size 2 niemals auf Fahrzeugsitzen mit aktivem Frontairbag benutzt werden darf! Ein Front­airbag, der auf die Babyschale prallt, kann Ihr Kind sehr schwer verletzen oder sogar töten! Richten Sie sich bei der Verwendung im Fahrzeug nach den Empfehlungen des Benutzerhandbuches Ihres Fahrzeuges.

4. Allgemeine Sicherheitshinweise

WARNUNG 1. Lesen Sie die Bedienungsanleitung vor dem ersten Gebrauch sorgfältig durch. Die falsche Benutzung kann für Ihr Kind lebensgefährlich sein.

2. Viele Verletzungen werden durch Gedankenlosigkeit verursacht und sind leicht zu vermeiden.

3. Es ist unzulässig, an Kinderrückhaltesystemen

irgendwelche Änderungen vorzunehmen. Die Schutz­ wirkung kann dadurch aufgehoben bzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller.

4. Überprüfen Sie regelmäßig die Elemente der

Babyschale. Vor allem das Gurtsystem und Gurtschloss müssen regelmäßig auf Abnutzung oder eventuelle Schäden hin überprüft werden.

5. Nehmen Sie keine Einstellungen während der

6. Bauen Sie die Evoluna i-Size 2 immer entgegen

der Fahrtrichtung ein (mit dem Rücken in Fahrtrichtung).

7. Beachten Sie die Hinweise im Betriebshandbuch

des Fahrzeuges, in das die Evoluna i-Size 2 eingebaut wird.

8. Stellen Sie sicher, dass alle beweglichen Teile

der Evoluna i-Size 2 eingerastet sind und keine Teile zwischen beweglichen Sitzen oder Türen eingeklemmt werden.

9. Verwenden Sie die Babyschale ausschließlich für

Kinder mit einer Körperlänge von 45 bis 83 cm und bis zu einem Maximalgewicht von 13 kg.

10. Achten Sie vor allem bei Vans und Caravans

darauf, dass die Evoluna i-Size 2 im Falle einer Rettung durch Dritte möglichst an einem leicht zu26

gänglichen Platz eingebaut ist.

11. Benutzen Sie die Evoluna i-Size 2 niemals als

Einkaufshilfe oder sonstige Transporthilfe.

12. Lassen Sie Ihr Baby nie unbeaufsichtigt. Vor allem

nicht, wenn Sie die Evoluna i-Size 2 auf erhöhten Flächen (Wickelkommode, Tisch, etc.) abstellen.

13. Sichern Sie Ihr Baby immer mit dem Gurtsystem

(auch wenn Sie die Evoluna i-Size 2 nicht im Kraftfahrzeug benutzen).

14. Legen Sie keine schweren Gegenstände auf die

Hutablage, sie könnten bei einem Unfall zu gefährlichen Geschossen werden.

15. Wenn Sie die Evoluna i-Size 2 ohne Kind im

Auto mitführen, sichern Sie sie immer auf der Isofix-Plattform.

16. Verwenden Sie die Evoluna i-Size 2 niemals

ohne den Originalbezug, dieser ist Teil des Sicherheitskonzeptes.

17. Schützen Sie die Evoluna i-Size 2 vor direkter

Sonneneinstrahlung, sie könnte sich unangenehm aufheizen.

18. Gönnen Sie Ihrem Baby bei längeren Fahrten

Pausen und achten Sie darauf, es während der Pausen aus der Evoluna i-Size 2 zu nehmen, um die Wirbelsäule zu entlasten.

19. Verwenden Sie die Evoluna i-Size 2 nach einem

Unfall (Geschwindigkeit > 10 km/h) oder wenn Teile beschädigt wurden, nicht weiter! (Siehe Punkt 12.)

5. Allgemeiner Gebrauch / Einstellungen

5.1 Funktionen des Tragebügels / Einstellung der Liegeposition

Um den Tragebügel zu verstellen, drücken Sie beide Tragebügel­ knöpfe (Abb. 1, Nr. 1) und drehen Sie den Tragebügel (Abb. 1, Nr. 2) anschließend in eine der beiden Positionen. WARNUNG Achten Sie darauf, dass beide Tragebügelknöpfe wieder einrasten (herauskommen)! Der Tragebügel der Evoluna i-Size 2 kann in zwei Stellungen verwendet werden (Abb. 2): . Abb. 2, Nr. 1: Sitzposition / Tragestellung / Einbaustellung im Fahrzeug . Abb. 2, Nr. 2: Liegeposition / Einbaustellung im Fahrzeug / Kinderwa­gen / Wippe In manchen Fahrzeugen kann die Liegeposition nicht oder nur schwer benutzt werden, da teilweise sehr wenig Platz für Kindersitze zur Verfügung steht.

5.2 Benutzung der Neugeboreneneinlage

Die Evoluna i-Size 2 ist serienmäßig mit einem Einlagekissen für Neugeborene ausgestattet. Dieses Kissen sorgt für eine flachere Position Ihres Kindes in der Babyschale. Diese Neugeboreneneinlage darf nur für Kinder mit einem Alter von bis zu maximal 6 Monaten verwendet werden (Abb. 3). Um sie zu entfernen, öffnen Sie das Gurtschloss und ziehen Sie sie von den Schultergurten herunter.

5.3 Benutzung des Sonnendachs

Um das Sonnendach aufzufalten, ziehen Sie es, so weit wie gewünscht, von der Kopfstütze her nach vorne über die Schale. Um das Sonnendach wegzuklappen, drehen Sie es in Richtung der Kopfstütze. Das Sonnendach ist abnehmbar. Ziehen Sie hierzu zunächst das Stoffverdeck von der Schale ab (Abb. 4). Drücken Sie anschließend die Sonnendachentriegelung nach innen (Abb. 5, Nr. 1) und ziehen Sie das Sonnendachgelenk nach vorne hin ab (Abb. 5, Nr. 2). Führen Sie diesen Schritt auf beiden Seiten durch. Um das Dach wieder zu montieren, stecken Sie die beiden Sonnendachgelenke in die jeweilige Führungsschiene, bis sie verriegelt sind (Abb. 6), und befestigen Sie das Stoffverdeck an der Schale.

6. Anschnallen / Abschnallen des Babys

6.1 Lockern des Gurtsystems

Stellen Sie den Tragebügel in die Tragestellung. Bevor Sie die Höhe der Schultergurte anpassen können, müssen Sie das Gurtsystem lockern. Halten Sie hierzu den Zentralversteller vorne unter dem Sitzbezug gedrückt (Abb. 7, Nr. 1) und ziehen Sie beide Schultergurte heraus (Abb. 7, Nr. 2).

6.2 Einstellen der Höhe des Gurtsystems

Öffnen Sie die Frontklappe an der Kopfseite der Babyschale, indem Sie den Haken leicht nach oben drücken (Abb. 8, Nr. 1), nun öffnet sich die Klappe (Abb. 8, Nr. 2). Drehen Sie nun den Höhenverstellgriff um 90° im Uhrzeigersinn (Abb. 9, Nr. 1) und ziehen Sie den Höhenverstellgriff anschließend nach außen (Abb. 9, Nr. 2), dann bewegen Sie ihn in der gewünschten Richtung nach oben bzw. nach unten (Abb. 9, Nr. 3). Die optimale Höheneinstellung der Schultergurte ist erreicht, wenn die Gurte auf Schulterhöhe des Babys liegen (Abb. 10). Rasten Sie den Höhenverstellgriff nach der Anpassung der Gurthöhe wieder ein. Achten Sie darauf, dass das Gurtsystem nicht verdreht oder eingeklemmt wird! Schließen Sie die Frontklappe.

6.3 Anschnallen / Abschnallen des Babys

Schnallen Sie Ihr Kind, wenn es in der Babyschale liegt, grundsätzlich an. Lockern Sie die Schultergurte wie in Punkt 6.1 beschrieben und legen Sie sie seitlich über den Schalenrand. Legen Sie Ihr Baby in die Babyschale und führen Sie dann die Schultergurte über die Schultern (Abb. 11, Nr. 1). Legen Sie die an den Schultergurten befindlichen Schlosszungen übereinander (Abb. 11, Nr. 2). Schieben Sie nun die Schlosszungen in das Gurtschloss. Es ist verschlossen, wenn ein „klickendes“ Geräusch zu hören ist (Abb. 12). Prüfen Sie die sichere Verankerung. Ziehen Sie nun am Zentralgurt, bis das Gurtsystem eng am Körper Ihres Kindes anliegt (Abb. 13). Achten Sie darauf, dass der Raum zwischen den Gurten und Ihrem Kind nicht mehr als eine Fingerbreite (ca. 1 cm) beträgt und das Gurtsystem nicht verdreht ist. Um Ihr Baby abzuschnallen, lockern Sie die Schultergurte wie in Punkt 6.1 beschrieben und drücken die rote Taste am Gurtschloss. Danach können Sie Ihr Kind herausnehmen.

7. Benutzung im Fahrzeug

7.1 Einbau mit der Isofix-Plattform

7.1.1 Sitzplatzauswahl

Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen im Betriebshandbuch Ihres Fahrzeuges. Die Evoluna i-Size 2 darf in Fahrzeugen niemals mit dem fahrzeugeigenen Gurt angeschnallt werden (Abb. 14)! In Verbindung mit der Isofix-Plattform darf die Evoluna i-Size 2 auf allen i-Size Sitzplätzen im Fahrzeug eingebaut werden. Kiddy erlaubt den Einbau ebenfalls auf Isofix-Sitzplätzen in Fahrzeugen, welche in der Typenliste aufgeführt sind (Abb. 14). Die aktuellste Version der Fahrzeugtypenliste steht immer unter www.kiddy.de/typelist_isofixbase zum Download bereit. Rückwärts gerichtete Kinderrückhaltesysteme dürfen niemals auf einem Sitzplatz mit aktivem Frontairbag verwendet werden (Abb. 14)! In manchen Fahrzeugen kann die Liegeposition nicht oder nur schwer benutzt werden, da teilweise sehr wenig Platz für Kindersitze zur Verfügung steht. Bei einigen Autositzbezügen aus empfindlichem Material (z. B. Velours, Leder etc.) können durch die Benutzung von Kindersitzen sowie Plattformen Gebrauchsspuren oder Abfärbungen auftreten. Um das zu vermeiden, empfehlen wir, einen Sitzschoner oder eine Schutzmatte unterzulegen.

7.1.2 Einbauschritte auf der Isofix-Plattform

Zuerst muss die Isofix-Plattform ordnungsgemäß im Fahrzeug montiert werden. Hierzu verweisen wir auf die Bedienungsanleitung der Isofix-Plattform. Bringen Sie den Schlitten in die vorderste Position. Schieben Sie die seitlichen Entriegelungsschieber am Knie der Plattform nach hinten (Abb. 15, Nr. 1) und ziehen den Schlitten gleichzeitig nach vorne (Abb. 15, Nr. 2). Setzen Sie nun die Evoluna i-Size 2 von oben auf die Isofix-Plattform auf, sodass sich die Raststangen in den Nuten der Plattform befinden (Abb. 16). Drücken Sie die Schale ggf. nach unten. Die sichere Verankerung wird Ihnen über die grüne Fläche vorne bzw. seitlich am Schlitten angezeigt (Abb. 17). Wenn die grünen Flächen nicht vollständig sichtbar sind, ist die Evoluna i-Size 2 nicht fest mit der Plattform verbunden! Nun können Sie entscheiden, ob Sie die Evoluna i-Size 2 in Sitzposition (Abb. 18, Nr. 1) bzw. in Liegeposition (Abb. 18, Nr. 2) benutzen wollen. Die Position wird über den Tragebügel eingestellt (Punkt 5.1). Als abschließenden Schritt schieben Sie die Entriegelungsschieber (seitlich am Knie) nach hinten (Abb. 19, Nr. 1) und schieben Sie den Schlitten an das Polster der Fahrzeugrückenlehne (Abb. 19, Nr. 2). Lassen Sie die Entriegelungsschieber los. Durch Bewegen des Schlittens lässt sich die nächstmögliche Rastposition finden. Der Schlitten muss fest eingerastet sein, ist dies der Fall, wird seitlich die grüne Anzeige sichtbar (Abb. 19, Nr. 3).

7.1.3 Abnehmen von der Isofix-Plattform

Um die Evoluna i-Size 2 von der Isofix-Plattform abnehmen zu können, halten Sie den Schalenentriegelungsgriff oberhalb der Frontklappe (Abb. 20, A) gezogen und heben Sie die Babyschale von der Isofix-Plattform herunter (Abb. 20, B). Ihre Isofix-Plattform bietet ebenfalls eine Einrichtung, um den Kindersitz zu lösen. Wenn Sie am Entriegelungsgriff vorne am Schlitten

ziehen (Abb. 21, A), können Sie den Kindersitz nach oben hin abnehmen (Abb. 21, B).

7.1.4 Schock Absorber

Die Evoluna i-Size 2 ist am Tragebügel mit Schock Absorbern ausgestattet, welche im Fall eines Seitenaufpralls die Sicherheit des Kinderrückhaltesystems erhöhen. Sollten die Schock Absorber den Einbau des Kinderrückhaltesystems im Fahrzeug verhindern, etwa wenn die Breite des Fahrzeuges nicht ausreichend ist, können diese entfernt werden. Drehen Sie hierzu den Schock Absorber (Abb. 22), bis er aus der Arretierung gelöst ist, und ziehen Sie ihn anschließend vom Tragebügel zur Seite ab (Abb. 23). Zur Montage führen Sie die Schritte in umgekehrter Reihenfolge durch. Bitte beachten Sie, dass die Drehrichtung der beiden Schock Absorber unterschiedlich ist! Sollten die Schock Absorber die Montage des Kinderrückhaltesystems auf einem Kinderwagen beeinträchtigen, können diese ebenfalls entfernt werden. WARNUNG Die Schock Absorber sind ein wesentlicher Bestandteil des Sicherheitskonzepts des Kinderrückhaltesystems und sollten nur entfernt werden, wenn aus Platzgründen die ordnungsgemäße Montage des Kinderrückhaltesystems nicht möglich ist. Vergessen Sie nicht die Schock Absorber bei einem eventuellen Fahrzeugwechsel wieder zu montieren.

8. Benutzung auf dem Kinderwagen

Stellen Sie sicher, dass die entsprechenden Adapter ordnungsgemäß und in der korrekten Richtung auf dem Kinderwagen montiert sind. Setzen Sie nun die Babyschale mit dem Kopfende in Fahrtrichtung auf die Adapter auf (Abb. 24, Nr. 1). Prüfen Sie die sichere Verbindung. Nun können Sie entscheiden, ob Sie die Babyschale in Sitz oder Liegeposition verwenden möchten (siehe Punkt 5.1). Um die Evoluna i-Size 2 vom Kinderwagen zu lösen, drücken Sie beide Entriegelungsknöpfe nach unten (Abb. 25, A) und heben Sie die Babyschale gleichzeitig vom Kinderwagen herunter (Abb. 25, B).

9. Benutzung als Wippe

Die Evoluna i-Size 2 kann in der Wippfunktion in Sitz- oder Liegeposition benutzt werden. Stellen Sie hierzu den Tragebügel in die entsprechende Stellung (siehe Punkt 5.1). Sicherheitshinweise WARNUNG

1. Lassen Sie Ihr Kind nie unbeaufsichtigt.

2. Verwenden Sie diesen Kinderliegesitz nicht, sobald Ihr Kind ohne Unterstützung sitzen kann.

3. Dieser Kinderliegesitz ist nicht für längere Schlafzeiten vorgesehen.

4. Es ist gefährlich, diesen Kinderliegesitz auf eine

erhöhte Fläche, zum Beispiel einen Tisch zu stellen.

5. Benutzen Sie immer das Rückhaltesystem.

6. Verwenden Sie den Autokindersitz nicht, wenn

Bauteile beschädigt oder verloren gegangen sind.

7. Verwenden Sie nur das vom Hersteller bestätigte

Zubehör und entsprechende Ersatzteile.

8. Dieser Autokindersitz ersetzt weder Wiege noch

Bett. Wenn Ihr Kind schlafen muss, sollte es in eine geeignete Wiege oder ein Bett gelegt werden.

10. Abnehmen / Aufziehen der Bezüge

10.1 Abnehmen des Sonnendachs

Entfernen Sie zunächst das Sonnendach von der Schale. Gehen Sie dabei wie in Punkt 5.3 beschrieben vor. Zum Entfernen des Sonnendachbügels vom Sonnendach lösen Sie die Gummischlaufen an den Gelenken (Abb. 26). Halten Sie den Sonnendachbügel fest, drehen Sie eines der Gelenke und ziehen Sie es vom Sonnendachbügel ab. Nun können Sie das Stoffverdeck vom Sonnendachbügel abziehen.

10.2 Abnehmen des Rückenlehnenbezuges

Öffnen Sie das Gurtschloss und lösen Sie die beiden Klettbänder an den Schulterpolstern. Lösen Sie nun den Bezug von der Gurthöhenverstellung an der Rückenlehne. Nun können Sie den Bezug von den Schultergurten herunterziehen.

10.3 Abnehmen des Sitzbezuges

Stellen Sie die Evoluna i-Size 2 in die Liegestellung. Ziehen Sie den Bezug von den Klettbändern am Sitz und fädeln sie das Gurtschloss durch den Bezug.

10.4 Aufziehen der Bezüge

Um die Bezüge aufzuziehen, verfahren Sie in umgekehrter Reihenfolge wie beim Abziehen (Punkt 10.1–10.3). Wenn Sie den Bezug wieder montieren, achten Sie darauf, dass die Gurte nicht verdreht verlaufen oder eingeklemmt werden!

11. Pflege und Instandhaltung

11.1 Reinigung der Sitzbezüge

Um die abgenommenen Bezüge zu waschen, beachten Sie das im jeweiligen Bezugsteil eingenähte Pflegeetikett und halten Sie sich an die vorgegebenen Pflegesymbole.

11.2 Reinigung der Kunststoffteile

Kunststoffteile können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z. B. Lösungsmittel).

11.3 Reinigung des Gurtsystems

Das Gurtsystem kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall Reinigungsmittel!

12. Verhalten nach einem Unfall

Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h ist, muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädigungen überprüft und gegebenenfalls ausgetauscht werden.

Für dieses Kinderrückhaltesystem leisten wir eine Garantie von zwei Jahren für Fabrikations- oder Materialfehler. Die Garantiezeit beginnt am Tage des Kaufes. Für die Bearbeitung der Reklamation wird der Kaufbeleg benötigt. Die Garantieleistung beschränkt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurück gesendet werden. Die Garantie erstreckt sich nicht auf: . Natürliche Abnutzungserscheinungen und Schäden durch übermäßige Beanspruchung. . Schäden durch ungeeignete oder unsachgemäße Verwendung. Alle unsere Bezugsstoffe erfüllen hohe Ansprüche in Bezug auf Farbbeständigkeit gegen UV-Strahlung, dennoch bleichen alle Stoffe aus, wenn sie UV-Strahlung ausgesetzt sind. Hierbei handelt es sich nicht um Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Garantie übernommen werden kann.

Weitere Informationen zum Thema Pflege, Instandhaltung und Garantie finden Sie auf unserer Website (www.kiddy.de/downloads). Wenden Sie sich bitte im Falle eines Garantieanspruchs an Ihren Fachhändler. Das Kiddy Team wünscht Ihnen und Ihrem Kind eine allzeit gute und sichere Fahrt.
