MANUALE UTENTE MAXI PRO KIDDY

1. Idoneità.... 3
2. Indicazioni generali di sicurezza.... 4
3. Utilizzo generale.... 6
   3.1 Funzioni della staffa di supporto.... 6
   3.2 Funzioni del tettuccio parasole.... 7
4. Montaggio nel veicolo.... 8
   4.1 Scelta del sedile.... 8
   4.2 Fasi del montaggio.... 9
5. Assicurare il bambino nel seggiolino.... 10
   5.1 Regolazione in altezza del sistema cintura a 5 punti e del poggiatesta.... 10
   5.1.1 Allentare il sistema cintura a 5 punti.... 11
   5.1.2 Adattamento del sistema cintura a 5 punti..... 11
   5.2 Allacciare le cinture di sicurezza del bambino..... 12
6. Indicazioni per la manutenzione.... 13
   6.1 Pulizia del rivestimento.... 13
   6.2 Pulizia delle parti plastiche.... 14
   6.3 Pulizia del sistema cintura a 5 punti.... 14
   6.4 Smontaggio del sistema cintura a 5 punti.... 14
   6.4.1 Smontaggio del gancio.... 14
   6.4.2 Smontaggio della cintura per spalle.... 15
   6.5 Montaggio della cintura.... 16
   6.6 Rimozione del rivestimento.... 16
   6.7 Applicazione del rivestimento.... 17
7. Comportamento in caso di incidente.... 17
8. Garanzia.... 17

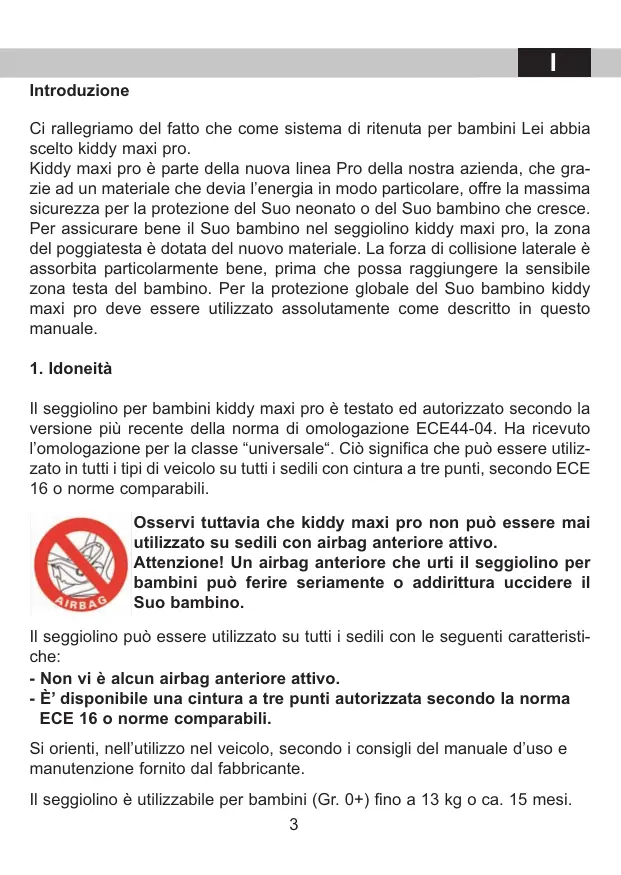

Introduzione

Ci rallegriamo del fatto che come sistema di ritenuta per bambini Lei abbia scelto kiddy maxi pro.

Kiddy maxi pro è parte della nuova linea Pro della nostra azienda, che grazie ad un materiale che devia l'energia in modo particolare, offre la massima sicurezza per la protezione del Suo neonato o del Suo bambino che cresce. Per assicurare bene il Suo bambino nel seggiolino kiddy maxi pro, la zona del poggiatesta è dotata del nuovo materiale. La forza di collisione laterale è assorbita particolarmente bene, prima che possa raggiungere la sensibile zona testa del bambino. Per la protezione globale del Suo bambino kiddy maxi pro deve essere utilizzato assolutamente come descritto in questo manuale.

1. Idoneità

Il seggiolino per bambini kiddy maxi pro è testato ed autorizzato secondo la versione più recente della norma di omologazione ECE44-04. Ha ricevuto l'omologazione per la classe "universale". Ciò significa che può essere utilizzato in tutti i tipi di veicolo su tutti i sedili con cintura a tre punti, secondo ECE 16 o norme comparabili.

AIRBAG

Osservi tuttavia che kiddy maxi pro non può essere mai utilizzato su sedili con airbag anteriore attivo.

Attenzione! Un airbag anteriore che urti il seggiolino per bambini può ferire seriamente o addirittura uccidere il Suo bambino.

Il seggiolino può essere utilizzato su tutti i sedili con le seguenti caratteristiche:

• Non vi è alcun airbag anteriore attivo.
• È' disponibile una cintura a tre punti autorizzata secondo la norma ECE 16 o norme comparabili.

Si orienti, nell'utilizzo nel veicolo, secondo i consigli del manuale d'uso e manutenzione fornito dal fabbricante.

Il seggiolino è utilizzabile per bambini (Gr. 0+) fino a 13 kg o ca. 15 mesi.

2. Indicazioni generali di sicurezza

Legga il manuale d'uso con attenzione prima di montare il seggiolino kiddy maxi pro per la prima volta. Un utilizzo sbagliato può mettere in pericolo la vita del bambino.

Molti ferimenti causati dalla distrazione possono essere evitati facilmente.

Non è permesso apportare qualsiasi modifica ai sistemi di ritenuta per bambini. L'effetto potrebbe essere annullato o diminuito. In caso di difficoltà si rivolga al Suo rivenditore o direttamente al fabbricante.

Prima di ogni viaggio controlli gli elementi del seggiolino. Soprattutto il sistema cintura deve essere controllato regolarmente per usura o eventuali danni. Non apporti modifiche durante il viaggio.

Monti il seggiolino in senso opposto alla direzione di marcia (sempre con le spalle nella direzione di marcia).

Osservi le indicazioni nel manuale utente del veicolo in cui si deve montare il seggiolino. Cfr. capitolo 4.1

Si assicuri che tutte le parti siano sempre incastrate adeguata-mente. Imposti lo schienale regolabile del Suo sedile in maniera tale che sia in contatto con la staffa di supporto del seggiolino.

Si assicuri che parti del sistema di ritenuta per bambini non si incastrino in porte o sedili regolabili.

Si assicuri, soprattutto per furgoni e caravan, che il sistema di ritenuta per bambini, in caso di soccorso da parte di terzi, sia montato possibilmente in un posto facilmente raggiungibile.

Utilizzi il seggiolino esclusivamente per la classe di peso indicata fino a max. 13 kg. Cfr. capitolo1

Non utilizzi mai il seggiolino senza il rivestimento originale. Esso è parte del concetto di sicurezza.

Non utilizzi mai il seggiolino come aiuto per lo shopping o altro mezzo di trasporto.

Non lasci mai il Suo bambino incustodito quando si trova nel sistema di ritenuta per bambini, soprattutto se lo colloca su superfici rialzate (fasciatoio, tavolo, etc.).

Non metta oggetti pesanti sul ripiano posteriore, in caso di incidente potrebbero trasformarsi in proiettili pericolosi.

Se tiene in auto il seggiolino senza bambino lo assicuri sempre con la cintura.

Protegga il seggiolino da luce solare diretta, potrebbe riscaldarsi in maniera poco piacevole.

Conceda al Suo bambino pause durante viaggi lunghi e si assicuri di toglierlo dal seggiolino durante queste pause, per scaricare la sua colonna vertebrale.

Si assicuri che il seggiolino sia montato nel veicolo secondo questo manuale.

Non utilizzi mai il seggiolino senza avere chiuso la cintura a cinque punti del seggiolino e senza avere serrato la cintura. Questo vale anche per l'utilizzo al di fuori del veicolo.

Non utilizzi il sistema di ritenuta per bambini se parti di esso sono state danneggiate o si sono staccate a causa di un incidente (velocità superiore a 10 km/h) o per altri eventi.

3. Utilizzo generale

Prima del primo utilizzo del sistema di ritenuta kiddy maxi pro si prega di leggere con cura questo manuale. Conservi il manuale delle istruzioni sempre nel vano previsto sotto il seggiolino. In caso di eventuali problemi esso è sempre disponibile.

3.1 Funzioni della staffa di supporto

La staffa di supporto del Suo seggiolino kiddy maxi pro può essere incastrata in 4 posizioni stabili.

Fig.1 Posizione dell'impugnatura da trasporto per l'utilizzo nei veicoli

Attenzione! Tutte le altre posizioni non sono permesse per l'utilizzo nei veicoli.

Fig.3 Posizione inclinata verso il retro per rilasciare la funzione altalena

Fig.2 Posizione dell'impugnatura inclinata verso l'alto per il trasporto del seggiolino

Fig.4 Posizione obliqua inclinata verso il basso per eliminare la funzione altalena

Per regolare la staffa prema su ambo i lati contemporaneamente il tasto giallo sullo snodo.

Si assicuri di non mettere mai il seggiolino su una base ripida ed eviti di appoggiarlo su posizioni rialzate (tavolo, fasciatoio, etc.).

3.2 Funzioni del tettuccio parasole

Il tettuccio parasole può essere inclinato per proteggere dai raggi solari diretti. Lo smontaggio o il montaggio ha luogo come segue:

1. La rimozione del tettuccio parasole è possibile solo se esso è chiuso sul seggiolino. Rimuova i perni di fissaggio dai fori di fissaggio sul seggiolino. Essi si trovano lateralmente accanto al punto girevole della staffa di supporto. (Fig.6).

1. Infili il telaio del tettuccio parasole dal cappio nella stoffa (Fig.7/n.1).

1. Al montaggio i perni di fissaggio della staffa (Fig.7/n.2) devono indicare verso l'interno.

Per raggiungere meglio i fori di fissaggio sui lati del seggiolino si può rimuovere lateralmente il rivestimento.

4. Montaggio nel veicolo

4.1 Scelta del sedile

Alcuni fabbricanti permettono il disinserimento dell'airbag anteriore. Si informi accuratamente tramite il manuale d'uso del Suo veicolo sull'utilizzo dei seggiolini o consulti la Sua officina di fiducia.

Il seggiolino non è adatto per sedili dotati solo di una cintura addominale a due punti. Utilizzi il seggiolino solo per posti che dispongono di una cintura a tre punti.

Suggeriamo per le autovetture l'utilizzo del seggiolino sul sedile posteriore. Nei pulmini il seggiolino dovrebbe essere applicato nel posto più facile da raggiungere nel caso in cui fossero necessari soccorsi.

4.2 Fasi del montaggio

Dopo aver riletto il manuale utente del veicolo, nonché aver selezionato il sedile adatto, il montaggio del seggiolino nel veicolo può avere luogo come descritto nel paragrafo seguente.

Metta il seggiolino rivolto all'indietro sul sedile e giri la staffa di supporto nella posizione guida (Fig.9).

Conduca la cintura addominale del sistema di cinture a tre punti del veicolo attraverso le due guide sul seggiolino e lasci che la linguetta si incastri con un “click” udibile chiaramente nel gancio (Fig.10). Controlli il blocco tirando la cintura.

Conduca la cintura per la spalla del sistema cintura a tre punti sul retro del seggiolino e la infili tra la guida blu e quella sul seggiolino (Fig.11).

Tenda la cintura a tre punti tirando con forza la cintura per le spalle (Fig.12).

Fig.12

Alcuni veicoli hanno a disposizione i cosiddetti blocchi-ritiro. Così si può disattivare l'avvolgitore automatico del sistema di cinture per veicoli. È dunque possibile un montaggio più stabile del seggiolino. Consulti a tale scopo il manuale delle istruzioni del Suo veicolo o la Sua officina.

5. Assicurare il bambino nel seggiolino

5.1 Regolazione in altezza del sistema cintura a 5 punti e del poggiatesta

Il seggiolino kiddy maxi pro dispone di un sistema cintura a 5 punti che garantisce la protezione ottimale del Suo bambino nel seggiolino. Per garantire la migliore sicurezza possibile per il Suo bambino attraverso il sistema cintura a cinque punti, esso deve essere adattato con precisione alla taglia del bambino. La cintura per le spalle e i poggiatesta devono essere regolati insieme come unità.

5.1.1 Allentare il sistema cintura a 5 punti

Prima di poter adattare il sistema cintura, lo si deve allentare. Premendo il regolatore centrale della cintura, la superficie contradistinta in rosso (Press) davanti sul rivestimento del seggiolino e contemporaneamente tirando su ambo le cinture per le spalle, Lei può allentare il sistema cintura a 5 punti (Fig.13).

5.1.2 Adattamento del sistema cintura a 5 punti

1

Fig.14

Per regolare in altezza la cintura per le spalle, si deve muovere il poggiatesta nella direzione desiderata attraverso il regolatore giallo sul retro del seggiolino (Fig.14/n.1).

Il regolatore deve essere allentato con una leggera estrazione dal blocco e contemporaneamente essere spostato nella posizione desiderata verso l'alto o verso il basso.

Incastri poi nuovamente il regolatore del poggiatesta. Il poggiatesta deve essere regolato in maniera tale che le cinture per le spalle si trovino all'altezza delle spalle del bambino o leggermente sopra (Fig.14/n.1).

sbagliato troppo alto

sbagliato troppo basso

Si assicuri che le cinture non si attorciglino mai.

5.2 Allacciare le cinture di sicurezza del bambino

Si assicuri che il Suo bambino abbia sempre le cinture del seggiolino allacciate, cioè anche fuori dal veicolo.

Allenti la cintura per le spalle come descritto nel capitolo 5.1.1. Apra il gancio premendo il tasto rosso.

Metta il bambino nel seggiolino e conduca poi la cintura per le spalle sopra le spalle del Suo bambino (Fig.16/n.1).

Introduca le linguette di chiusura delle cinture per le spalle (Fig.17/n.2) insieme nel gancio

3 click

Fig.18

Il gancio è chiuso quando si può sentire un chiaro click. (Fig.18/n.3) Controlli che l'incastro sia sicuro tirando contemporaneamente le due cinture per le spalle ed il gancio.

4

Fig.19

Per tendere le cinture per le spalle tiri avanti sul regolatore fino a quando il sistema cintura non è teso. (Fig.19/n.4)

Per estrarre il Suo bambino apra il sistema cintura a cinque punti azionando il tasto rosso davanti sul gancio ed allenti le cinture (v. capitolo 5.1.1). Poi tolga il Suo bambino dal seggiolino

6. Indicazioni per la manutenzione

6.1 Pulizia del rivestimento

Il seggiolino non può essere utilizzato senza rivestimento. Il rivestimento è parte del concetto di sicurezza.

I rivestimenti sono un componente importante del concetto di sicurezza. Utilizzi quindi solo rivestimenti originali del fabbricante. Se necessita di rivestimenti di ricambio può ordinarli al rivenditore.

Il rivestimento è removibile e lavabile con lavaggio delicato a 30 gradi. Non si può centrifugare o asciugare nell'asciugatrice.

Se rimonta il rivestimento si assicuri che le cinture, infilandole nel rivestimento, non vengano distorte. 13

6.2 Pulizia delle parti plastiche

Le parti plastiche possono essere pulite con un detergente delicato o con un panno umido. Non utilizzi in nessun caso detergenti aggressivi (ad es. solventi).

6.3 Pulizia del sistema cintura a 5 punti

Il sistema cintura può essere pulito con un panno umido. Mai trattare in lavatrice o con solventi chimici.

Perché il gancio mantenga la sua funzionalità, si assicuri di mantenerlo pulito. Se della sporcizia dovesse tuttavia ostacolare la funzionalità, può ammorbidire il gancio in acqua saponata delicata e poi sciacquare con molta acqua calda.

6.4 Smontaggio del sistema cintura a 5 punti

6.4.1 Smontaggio del gancio

Apra il gancio premendo il tasto rosso (Fig.20/n.1)

Inclini il seggiolino all'indietro e spinga la linguetta della cintura con cui il gancio è fissato al seggiolino, in verticale attraverso l'apertura per la cintura ed il rivestimento.

6.4.2 Smontaggio della cintura per le spalle

Apra il gancio. Sfili le cinture addominali dalle linguette della cintura che si trovano lateralmente sotto il rivestimento interno (Fig.21/22).

Sfili la cintura attraverso le due fessure sul seggiolino nonché attraverso la fessura nel rivestimento (Fig.22).

Allontani entrambe le linguette di chiusura dalla cintura (Fig.23).

Tiri poi entrambe le estremità dei cappi attraverso il rivestimento interno, attraverso la parte della testa ed il pannello posteriore. Infili sul retro del seggiolino la cintura dai cappi di collegamento con il regolatore della cintura centrale (Fig.24).

6.5 Montaggio della cintura

Al montaggio della cintura proceda in sequenza inversa rispetto allo smontaggio.

Attenzione! Controlli il montaggio corretto della cintura.

6.6 Rimozione del rivestimento

Per rimuovere i rivestimenti del seggiolino per bambini kiddy maxi pro per la pulizia, proceda come segue:

• allontani le clip del rivestimento dal margine esterno del guscio di plastica ed allenti il rivestimento nella zona inferiore dal seggiolino.
• infili il gancio attraverso il rivestimento.
• allontani la cintura per le spalle e proceda come descritto al punto 6.4.2.
• rimuova poi il rivestimento interno.
• rimuova anche il rivestimento del poggiatesta.

Per poter rimuovere il rivestimento, allenti i cappi sugli anelli (Fig.25) del lato interno del seggiolino. Li allenti prima nel settore inferiore del seggiolino, poi spinga il poggiatesta verso il basso ed allenti i cappi nel settore superiore del seggiolino.

Rimuova il rivestimento del seggiolino.

6.7 Applicazione del rivestimento

Nell'applicazione del rivestimento proceda in sequenza inversa rispetto alla rimozione. Si assicuri che quando si infilano le estremità dei cappi per cintura nel settore inferiore del seggiolino esse siano sempre infiltrate prima attraverso la fessura esterna e poi attraverso quella interna. L'estremità del cappio deve trovarsi all'interno del seggiolino ed essere li fissata con la linguetta della cintura (Fig.21/n.1).

7. Comportamento in caso di incidente

Dopo un incidente, ad una velocità superiore ai 10 km/h, il sistema di ritenuta per bambini deve essere assolutamente controllato dal fabbricante per eventuali danni e deve essere eventualmente sostituito.

8. Garanzia

Per questo sistema di ritenuta per bambini offriamo una garanzia di 2 anni per gli errori di fabbricazione o i difetti dei materiali. La garanzia inizia il giorno dell'acquisto.

E' indispensabile conservare lo scontrino in caso di reclamo.

La prestazione di garanzia si limita al sistema di ritenuta per bambini, trattato in maniera adeguata e rinviato pulito ed in ordine.

La garanzia non si estende a:

• segni di usura naturale e danni dovuti a sollecitazioni eccessive
• danni dovuti a utilizzo inadeguato o non conforme

Materiali: tutti i nostri materiali soddisfano alte esigenze in riferimento alla tenuta del colore contro i raggi UV. Tuttavia tutti i materiali si sbiadiscono quando sono sottoposti a raggi UV. In questo caso non si tratta di un difetto del materiale, ma piuttosto di normali segni di usura per i quali non offriamo garanzie.

Per la garanzia si rivolga subito al Suo rivenditore.
